INSTRUCTION MANUAL
GASOLINE CHAIN SAW
RDX2510 | ITEM NO: X2601
TR:
03-10
EN:
11-19
RU :
20-28
GE:
29-39
AM :
KZ:
UZ:

2

3
TÜRKÇE
BENZİNLİ AĞAÇ MOTORU
MODEL: RDX2510-X2601
TANITMA VE KULLANIM KILAVUZU
TEKNİK ÖZELLİKLER
1. MOTOR GÜCÜ 62cc-2,8 kw /3,8 hp
2. PALA BOYU 500 mm
3. BENZİN DEPO KAPASİTESİ 650ml
4. YAĞ DEPO KAPASİTESİ 300ml
NOT: BU ÜRÜN PROFESYONEL KULLANIM İÇİN UYGUN DEĞİLDİR.

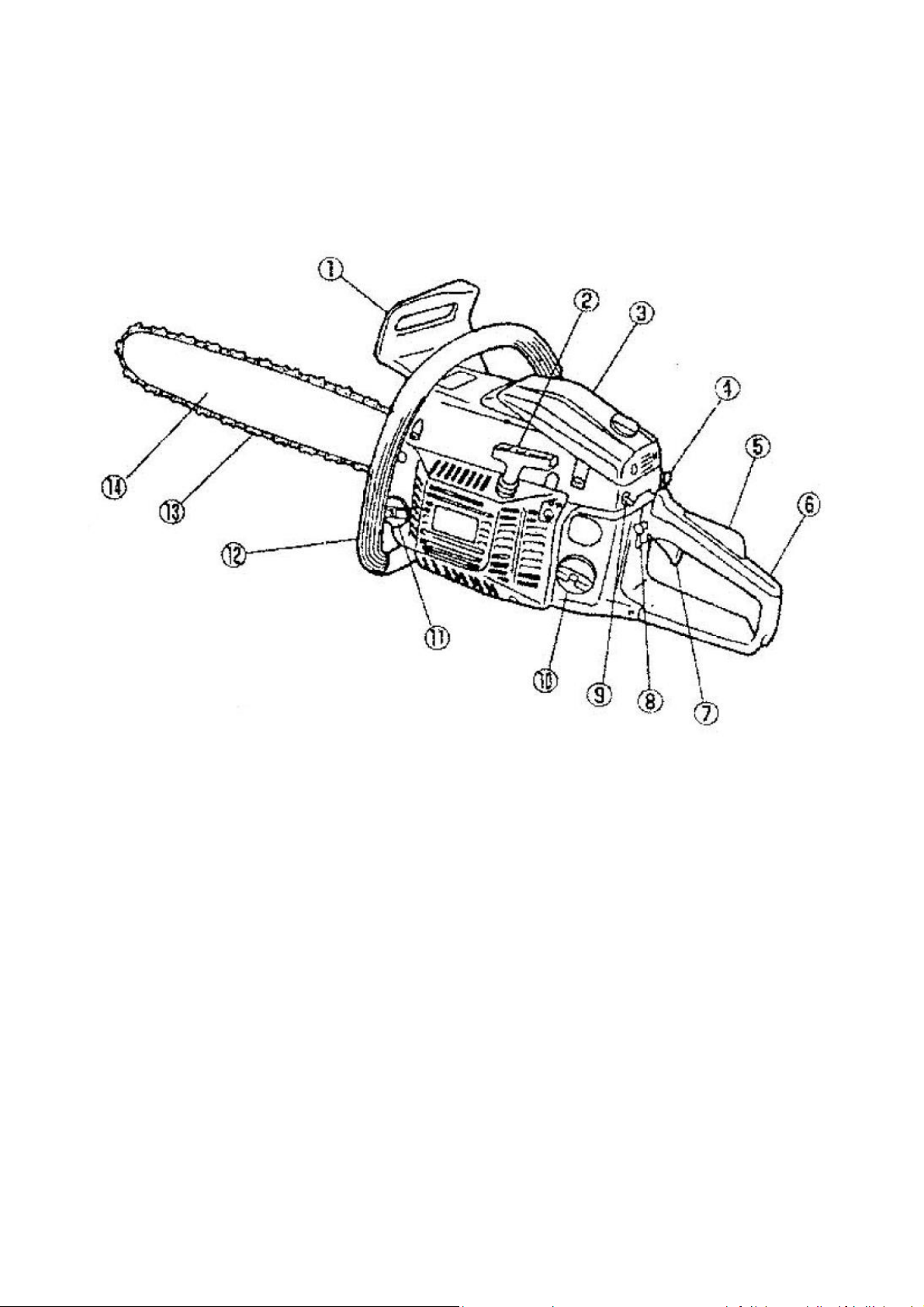

CİHAZIN ÜNİTELERİ
1. FREN KOLU
2. ÇALIŞTIRMA KOLU
3. KARBÜRATÖR FİLTRE KAPAĞI
4. JİGLE KOLU
5. EMNİYET TETİĞİ
6. TUTMA SAPI
7. GAZ TETİĞİ
8. GAZ TETİĞİ KİLİDİ
9. AÇMA/KAPAMA ANAHTARI
10. BENZİN DEPOSU KAPAĞI
11. YAĞ DEPOSU KAPAĞI
12. ÖN TUTMA KOLU
13. TESTERE ZİNCİRİ
14. KLAVUZ(PALA)
KULLANIM ALANI VE ÖMRÜ
Benzinli ağaç testereniz ağaç kesimi ve büyük ebatlı kütüklerin kesilmesi için tasarlanmıştır.
Gümrük ve Ticaret Bakanlığı tebliğince kullanım ömrü 5 yıldır.

4

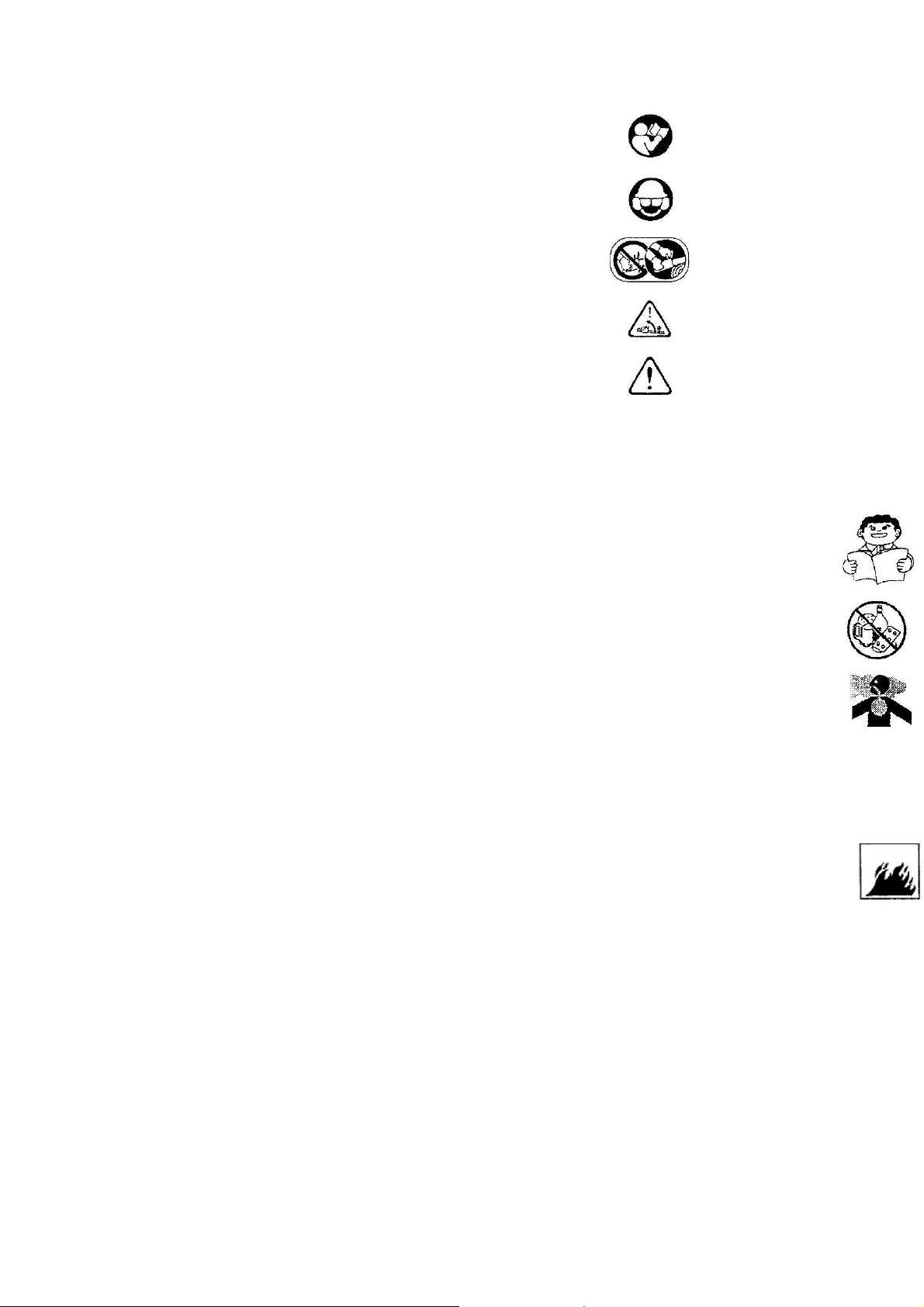

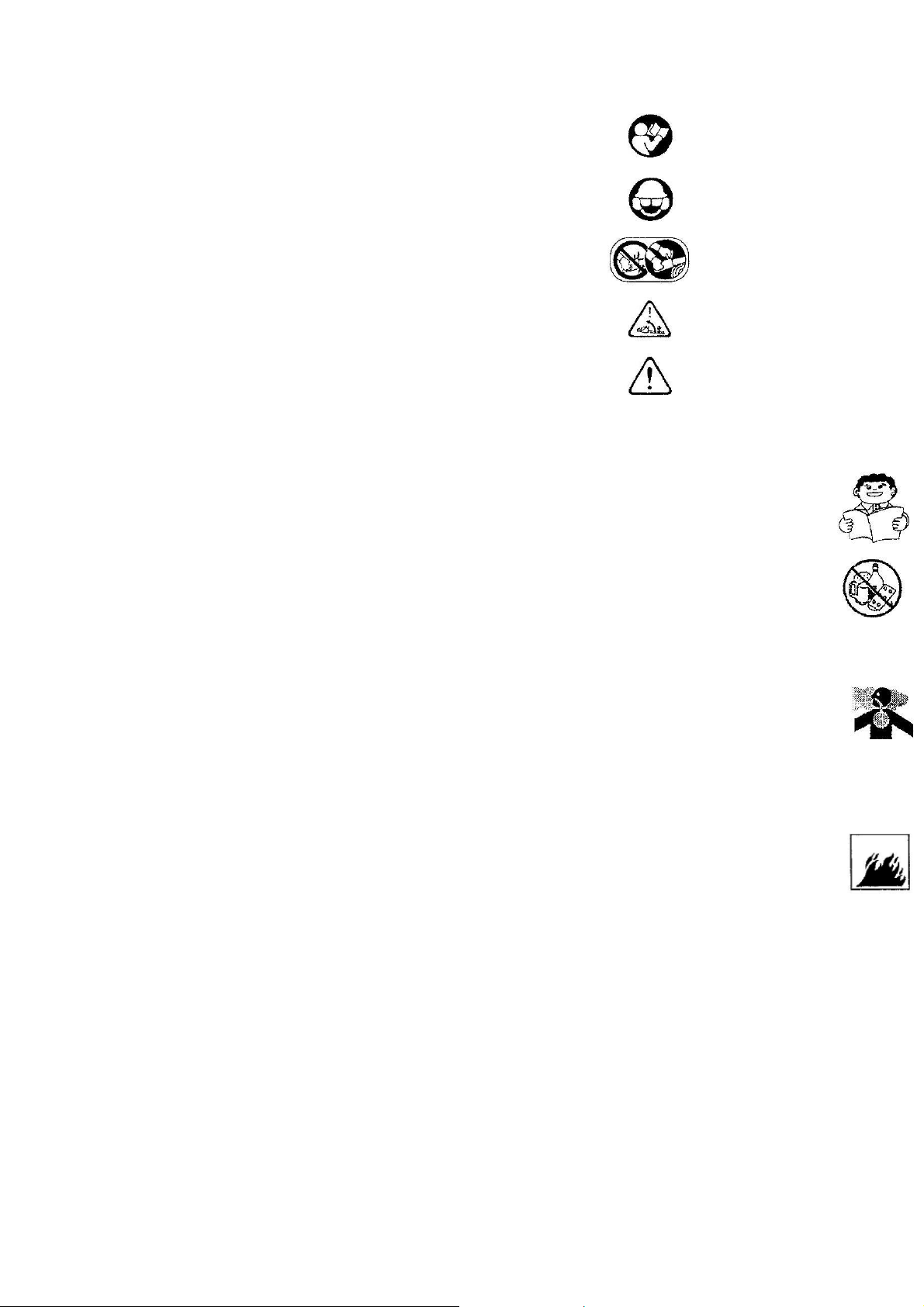

ÜRÜN ÜZERİNDEKİ UYARI İŞARETLERİ
(1) Ürünü kullanmadan önce kullanma kılavuzunu okuyunuz.
(2) Kafa, göz ve kulak için koruyucu ekipman giyiniz.
(3) Ağaç motorunu iki eliniz ile kullanınız.
(4) Uyarı! Geri tepme tehlikesi.
(5) Uyarı/Dikkat
GÜVENLİK TEDBİRLERİ
Herhangi bir geri tepme, yaralanma ve yangın risklerinden korunmak için aşağıdaki bilgileri
okuyun.
UYARI : Alkol, ilaç ve uyuşturucu maddeler ile hastalık , ateşli haller ve yorgunluk reaksiyon
kabiliyetinizi etkileyebilir. Bu durumlarda motorlu aletleri kullanmayın.
Makineyı kullanmadan önce herhangi bir aşınmış, gevşemiş veya hasarlı parçanın olup olmadığını
kontrol edin.
Yakıtın karıştırıldığı, döküldüğü, depolandığı alanlardan kıvılcım ve alev çıkarabilecek bütün
sebepleri (sigara içmek, alev çıkarmak ya da kıvılcım çıkmasına sebep olacak şekilde çalışmak)
bertaraf edin.
Motoru kapalı alanlarda çalıştırmaktan kaçının. Egzoz gazları zehirli karbon monoksit içerir.
Yakıtı elde tutarken veya testereyi kullanırken sigara içmeyin.
Bir günde makinayla toplam 2 saatten fazla çalışmayın.
Makinaları ve aksesuar parçaları kullanım klavuzundaki yönetmeliklere göre ve yalnızca kullanım
amacına uygun alanlarda kullanın. Amacına uygun olmayan kullanım tehlikeli sonuçlara yol
açabilir.
Bu ürünün motoru, yüksek derece yanıcı madde içeren yakıtla çalıştırılmaya uygun olarak
tasarlanmıştır. Fırın, kazan, elektrik kıvılcımları, kaynak kıvılcımlarının ya da ısı veya alev üreten
herhangi bir kaynağın olduğu, yakıtın tutuşmasına sebep olacak yerlerde asla yakıt kutularını
tutmayın ya da makinanın yakıt tankını doldurmayın.
Yakıt doldurulduktan sonra, yakıt tankının kapağını sıkıca kapatın ve makinayı çalıştırmadan önce
yakıt doldurduğunuz yerden göz kararı 3 metre kadar uzağa taşıyın.
Testereyi kullanırken uygun giysiler ve koruyucu ekipmanlar giyin.
Makinayla çalışırken bedeninizi testere zincirinden uzak tutun.
Makinayla çalışırken her zaman sıkıca iki elle tutma sapını bütün parmaklarla kavrayarak tutun.
Motoru çalıştırmadan önce testere zincirinin herhangi bir yere temas etmediğinden emin olun.
Hasarlı, uygunsuz ayarlanmış veya tamamen emniyetsiz bir şekilde parçaları sıkılmış bir testereyi
kullanmayın. Gaz kontrol tetiğini serbest bıraktığınızda testere zincirinin durduğundan emin olun.
Makina diğer kişilere verildiği zaman bu kullanım klavuzu da makinayla beraber verilmelidir.
Tamir çalışmaları yalnızca kalifiye kişiler tarafından ve orijinal parçalar kullanılarak yapılacaktır.

5
Ürünü çocuklardan uzak tutun. Testereyle kesme işlemi yapılan yerden diğer insanları 10 metre
uzakta tutun
Motorları yük altında durdurmayın.
Çalışma alanınızı düzenli tutun.
Çalışırken anormal vücut hareketlerinden kaçının.
Makinayı taşırken, motorun tamamen durduğundan emin olun ve her zaman palanın koruması
takılı olsun.
Bu klavuzdaki teknik bilgilere uygun olmayan şekilde makinayı kullanmayın.
Makine devir sayısına tam olarak ulaşmadan önce asla kesmeye başlamayınız.
Makinayı ancak kapattıktan ve testere zincirinin dönmesi durduktan sonra elinizden bırakınız.
Motor çalışırken testere palasının ucu herhangi bir nesneye dokunduğu anda geri tepme olabilir.
Uç kısmın teması anında, hızlı geri reaksiyon olarak kıvılcım ortaya çıkabilir ve kontrol kaybıyla
testere geri teperek kullanıcıya zarar verebilir.
Motor çalışır durumdayken ya da henüz durdurulmuş iken egsoz çıkışı, buji ya da diğer metalik
parçalara asla dokunmayınız. Yaparsanız, ciddi yanıklara ya da elektrik şoklarına sebep olursunuz.
Küçük çalı ya da fidanları keserken ekstra dikkatli olunuz. İnce bağlantılar zincire dolanarak size
doğru çekilebilir ve dengenizi bozabilir.
Gerilim altındaki bir ağaç uzvunu keserken dikkatli olunuz. Kesim sonrası geri yaylanma olabilir.

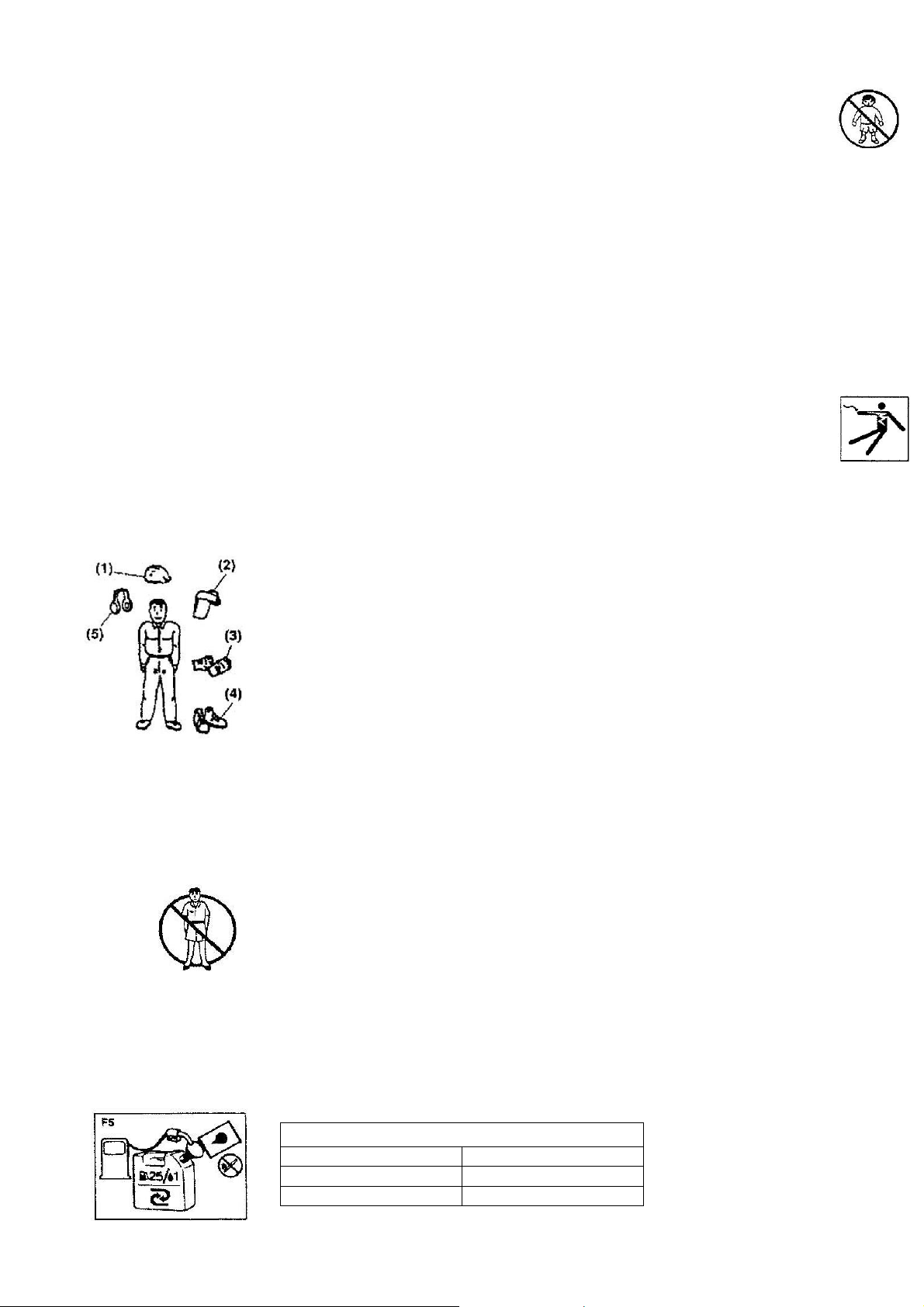

ÇALIŞMA EKİPMANI VE GİYSİ
a. Ağaç motorunu kullanırken aşağıda belirtilen uygun giysi ve koruyucu
ekipmanlar giyilmelidir.
1)Kask
2)Koruyucu gözlük ya da yüz koruyucu
3)Kalın çalışma eldivenleri
4)Kaymaz çalışma botları
5)Kulak koruyucular
b. Ve yanınızda şunları taşımalısınız.
1)Bağlantı takımları ve belgeleri
2)Uygunca ayrılmış yakıt ve zincir yağı
3)Çalışma alanınızı belirten şeyler (Halat, uyarı işaretleri vs.)
4)Düdük (işbirliği ve acil durumlar için)
5)El baltası ve testere (Engelleri kaldırmak için)
c. Ağaç motorunu bol paça pantolon giyerken, sandalet giyerken ya da
çıplak ayakla iken kesinlikle kullanmayınız.

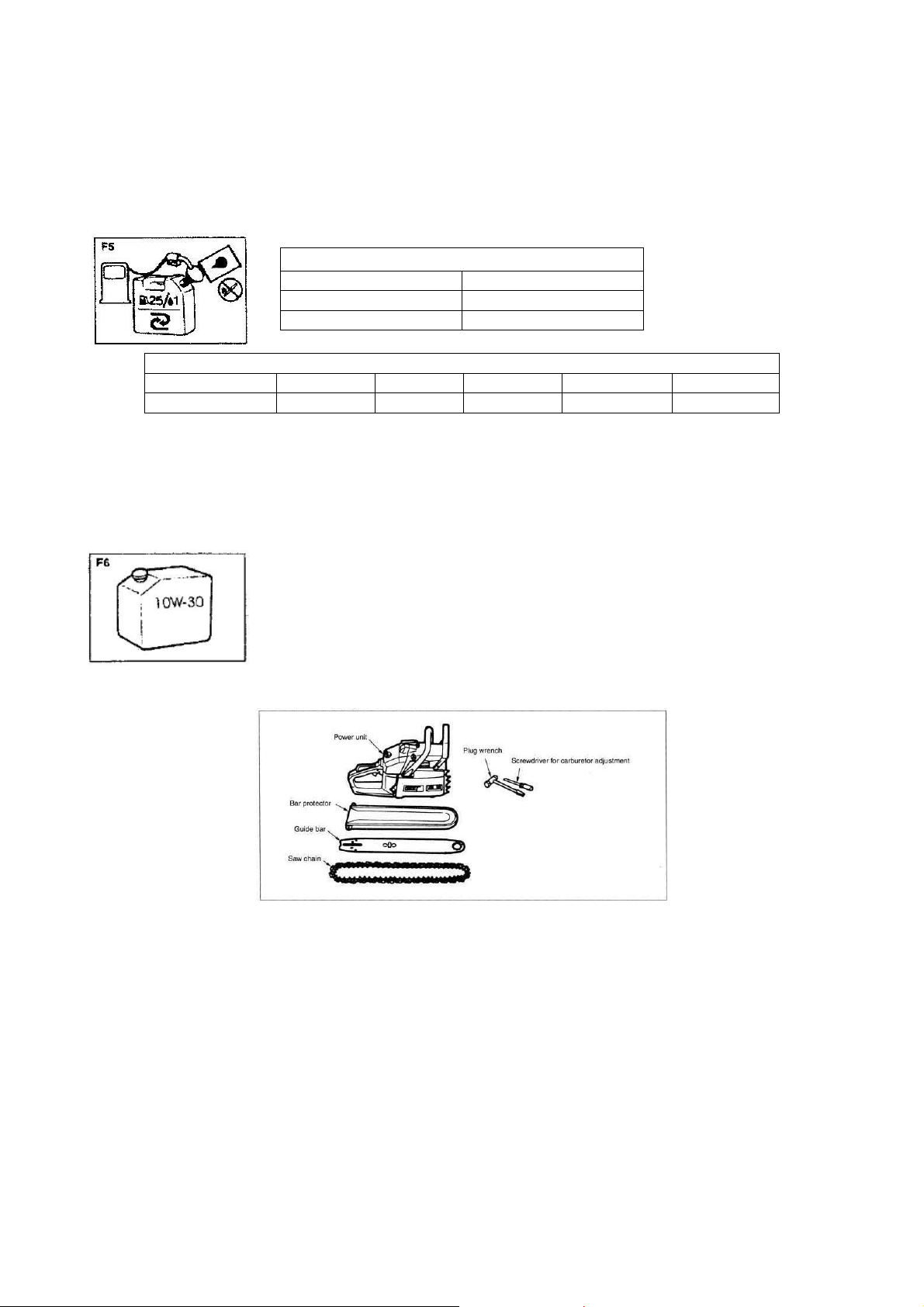

YAKITIN DOLDURULMASI
Benzinli zincir testereniz 2 zamanlı olduğu için, yakıt deposuna benzin doldururken aynı zamanda
belirli bir oranda uygun yağ karıştırın. 1 (bir) litre benzine 40 ml. 2-zamanlı motor yağı
karıştırılması gerekmektedir.
Tavsiye edilen karışım oranı
Durum
Benzin: Yağ
20 saate kadar kullanımda
20:1
20 saat kullanımdan sonra
25:1

6
25:1 Karıştırma tablosu
Benzin(ml)
1000
2000
3000
4000
5000
2-zamanlı yağ(ml)
40
80
120
160
200
1. Yakıt tankının kapağını söküp çıkartın. Kapağı toz ve talaşın olmadığı bir yere koyun.
2. Yakıt tankına, tankın kapasitesinin %80’i kadar yakıt doldurun.
3. Yakıt kapağını güvenli bir şekilde sıkarak kapatın ve üstüne dökülen yakıtı bezle silin.
Zincir Yağı
Tüm yıl boyunca SAE #10W – 30 ya da yaz mevsiminde SAE # 30W – 40 ve
kış mevsiminde SAE# 20 kullanınız.
Not : Kullanılmış ya da geri dönüşüm ile üretilmiş yağ kullanmak yağ
pompasına hasar verebilir.

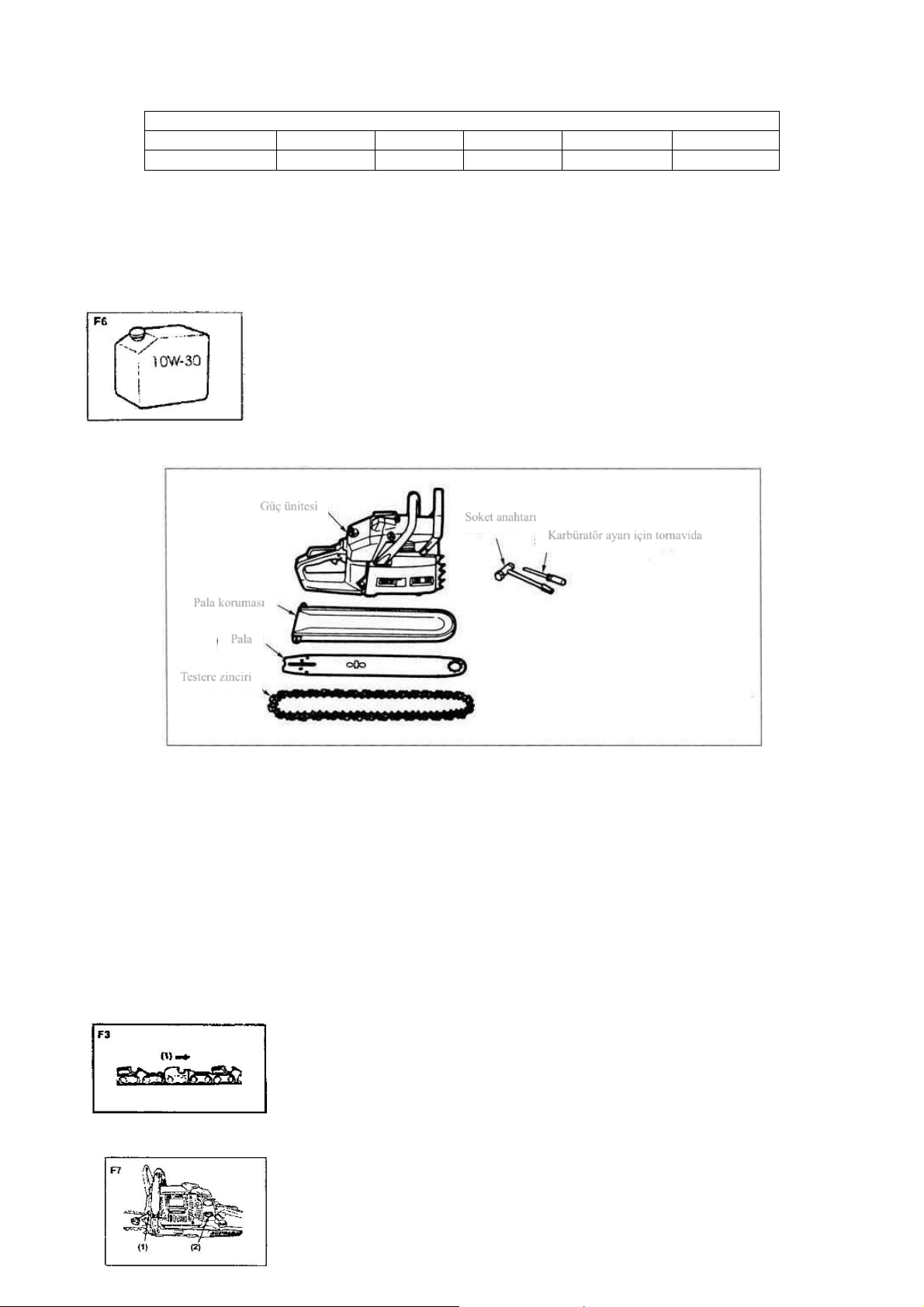

TESTERE PALASI VE ZİNCİRİNİN MONTAJI
1. Testere palasının korumasını ön tutma sapına doğru çekin ve zincir freninin açık olmadığından
emin olun.
2. Somunları sökün ve zincir kapağını çıkartın.
3. Testere zincirini, palanın zincir yoluna yerleştirin ve zinciri palaya yerleştirirken, palayı güç
birimine monte edin. Zincir germeyi uygun pozisyona ayarlayın.
4. Zincir kapağını güç birimine getirin ve somunları parmağınızla sıkın.
5. Palanın ucunu tutarken zincir gerginliğini de zincir germe vidasını zincir alt kısmı pala yolunun dip
kısmına değene kadar gerin.
6. Palayı güvenli bir şekilde sıkın ve zinciri el yordamıyla kontrol ederek doğru yönde ve uygun
gerginlikte olup olmadığına bakın. Bu işlem, zincir kapağının gevşekliği bakımından gereklidir.
7. Zincir germe vidasını sıkın.
Not: Zincir yönünün yandaki şekildeki gibi olduğundan emin olunuz.
MOTORUN ÇALIŞTIRILMASI
1. Yakıt ve zincir yağı tanklarını yeterince doldurun ve kapaklarını iyice
sıkın. (F7)
Güç ünitesi
Pala koruması
Pala
Testere zinciri
Soket anahtarı
Karbüratör ayarı için tornavida

7

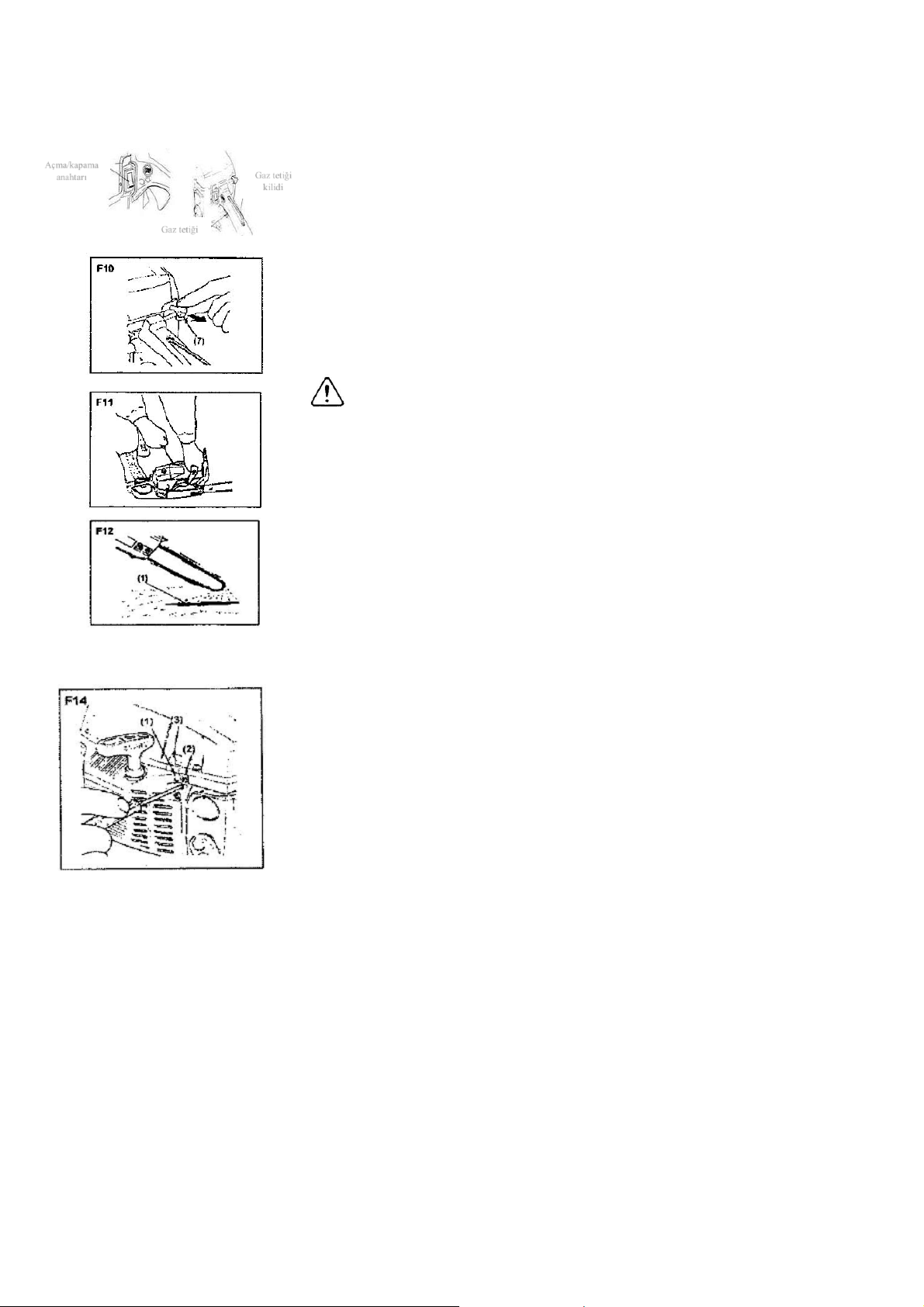

2. Açma/kapama anahtarını ‘I’ pozisyonuna getirin.
3. Gaz tetiği kilidi ve gaz tetiğine aynı anda basarken gaz tetiğini
bırakarak başlama konumuna getiriniz.
4. Jigle pimini dışarıya doğru çekerek kapalı konuma getiriniz. (F10)
NOT: Ağaç motorunun durdurduktan sonra hemen çalıştırırsanız jigle
pimini açık pozisyonda bırakınız.
5. Ağaç motorunu zeminde güvenli bir pozisyonda tutarken başlatma
ipini güçlü bir şekilde çekiniz. (F11)
UYARI: Bir eliniz ile testereyi tutarken motoru çalıştırmayınız.
Testere zinciri vücudunuza temas edebilir. Bu çok tehlikelidir.
6. Motor ilk ateşlemeyi yaptığında jigle pimini içeriye itikleyin ve
başlatma ipini çekerek motoru çalıştırın.
7. Gaz koluna hafifçe basarak motorun ısınmasını sağlayın.
8. Motor çalıştıktan sonra zinciri ortalama hızda ilerletin ve zincir
yağının uygun şekilde saçıldığını görünüz. (F12)
KARBÜRATÖR AYARI
Karbüratörler firma tarafından ayarlanmış şekildedir fakat çalışma
koşullarına göre ince ayar gerekebilir. Karbüratör ayarından önce ağaç
motorunda temiz hava/yakıt filtreleri ve uygun karışımlı yakıt
bulunduğundan emin olunuz.
Not: Karbüratör ayarı sırasında zincirin takılı olmalıdır.
Ayarlama sırasında aşağıdaki adımları takip ediniz;
1) Motoru durdurun ve sonrasında H ve L iğnelerini sonuna kadar
vidalayın. Fazla zorlamayın. Sonrasında bu iğneleri aşağıda gösterilen
tur adetleri kadar gevşetiniz.
H iğnesi: 1 3/8 tur
L iğnesi: 1 ¼ tur
2) Motoru çalıştırın ve yarı gaz vererek ısınmasını sağlayın.
3) L iğnesini yavaşça saat yönünde çeviriniz ve rölanti hızının maksimum
olduğu noktayı bulunuz. Sonra iğneyi saat yönünün tersine
çeyrek(1/4) tur çevirin.
4) Rölanti ayar vidasını(T) saat yönü tersine zincir hareket etmediği
konuma kadar çeviriniz. Eğer rölanti hızı çok düşük olursa vidayı saat
yönüne çeviriniz.
5) Test için kesim yapın ve H iğnesini maksimum hız için değil, en iyi
kesim gücü için ayarlayın.
Açma/kapama
anahtarı
Gaz tetiği
kilidi
Gaz tetiği

8

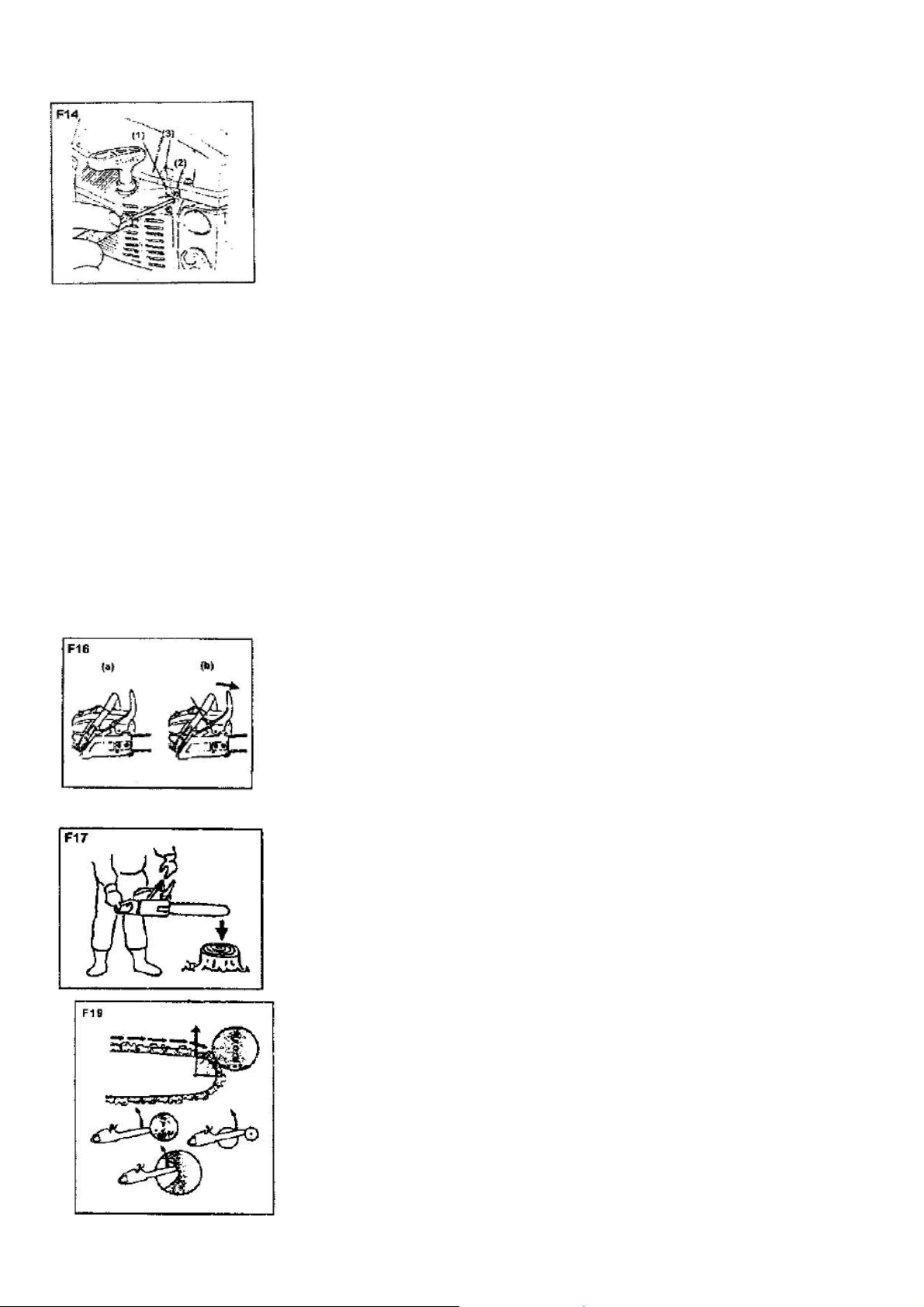

ZİNCİR FRENİ VE GERİ TEPMEYE KARŞI KORUMA
Kesim sırasında oluşabilecek geri tepmeye karşı bu ürün, zincir
dönüşü engelleyecek otomatik frenlemeye sahiptir. Fren, otomatik
olarakön korumaya uygulanan atalet kuvveti ile kontrol edilir. Bu fren
ayrıca manual olarak ön koruma palaya doğru aşağı itilerek kontrol
edilebilir.(F16)
Freni serbest bırakmak için ön korumayı, ön tutma koluna doğru
‘klik‘ sesi duyulana kadar çekiniz.
Uyarı:
Frenin uygun çalıştığını günlük olarak kontrol ediniz.
Nasıl kontrol edlir?
1) Motoru kapatınız.
2) Testereyi yatay tutarken ön tutma kolunu bırakın ve pala ucunu
kütük ya da odun parçasına vurarak frenlemeyi doğrulayın.(F17)
Motor eğer fren aktif durumdayken yüksek hızda dönüyorsa
debriyaj ısınır ve problem olur. Eğer testere çalışırken fren aktif ise
gaz tetiği üzerinden parmaklarınızı kaldırın ve motorun rölantide
kalmasını sağlayınız.
Testerenin fren uygulaması, her kullanımdan önce 1-2 sn boyunca
tam gaza basılırken ve ön koruma ileri itili durumda kontrol
edilmelidir. Motor tam hızdayken zincir anında durmalıdır.(F19)Eğer
zincir durmak için yavaşsa ya da durmuyorsa fren bandı ve debriyaj
diskini kullanım öncesinde değişiniz.
MOTORU DURDURMA
1) Gaz tetiğini bırakarak motoru 1-2 dk rölantiye geçiriniz.
2) Anahtarı “O“(STOP) pozisyonuna getiriniz. (F18)
UYARI: Motor durduktan sonra metalik parçalar yüksek sıcaklığa
ulaşır.

9
TESTEREYLE KESME İŞLEMİ
Zemine paralel konulmuş bir ağaç gövdesinde : Gövde çapının yarısına kadar testereyle kesin,
sonra da ağaç gövdesinin kesilmemiş kısmını üste getirerek, bu kesilmemiş kısmı kesin.
Zemine paralel ve yerden yüksekte duran ağaç gövdesinde: Gövdenin A bölgesinde, gövdenin
aşağısından yukarıya 1/3 kadar kesin. B bölgesinde, yukarıdan aşağıya doğru 1/3 ‘ü kadar kesin ve
dipten yukarı keserek işlemi tamamlayın.
Yere düşürülmüş ağacın dallarını kesme: İlk olarak kesilecek dalın hangi tarafının eğri olduğuna
bakın. Sonra da eğri kısmından ilk olarak kesin ve diğer tarafından da keserek işlemi tamamlayın.
Ağaç dallarının budanması: Kesilecek dalın alt kısmından kesin, sonra da üst kısmından aşağıya
doğru keserek işlemi tamamlayın.
Ağacın kesilerek düşürülmesi:
2. Öncelikle ağacı düşürme yönünü, rüzgar yönünü, ağacın eğim kısmını, ağır dallarının bulunduğu
kısmı ve diğer faktörleri de hesaba katarak tayin edin.
3. Ağacın çevresini temizlerken, iyi bir geri çekilme alanı kendinize ayarlayın.
4. Ağacın tayin edilen düşme yönündeki kısmına, gövdenin 1/3 ü kadar çentik açın.
5. Çentiği attığınız tarafın tam karşısından ve çentikten çok az yüksek yerinden ağacı keserek devirin.

10
UYARI:
Stabil olmayan zemin ya da merdiven kullanmayın.
Uzanarak kesim yapmayınız.
Omuz hizası üstünde kesim yapmayınız.
Testereyi kavramak için daima iki elinizi kullanınız.
BAKIM VE TEMİZLİK
Aletin kendinde bir çalışma yapmadan önce motorun tamamen durdurulduğundan emin olun.
Hava filtresi: Testerenin üst kısmındaki kapağı, kapağın üstündeki pimi sökerek açın ve tornavida
gibi bir cisim yardımıyla filtreyi açın ve tozlu kısmı siliniz. Aşırı tozlanma olduğunda parçalara ayırıp
benzinle silebilirsiniz. Basınçlı hava kullandığınızda bunu içten dışa doğru uygulayın. Filtrenin iki
tarafını monte etmek için kilit sesi duyana kadar bastırın.

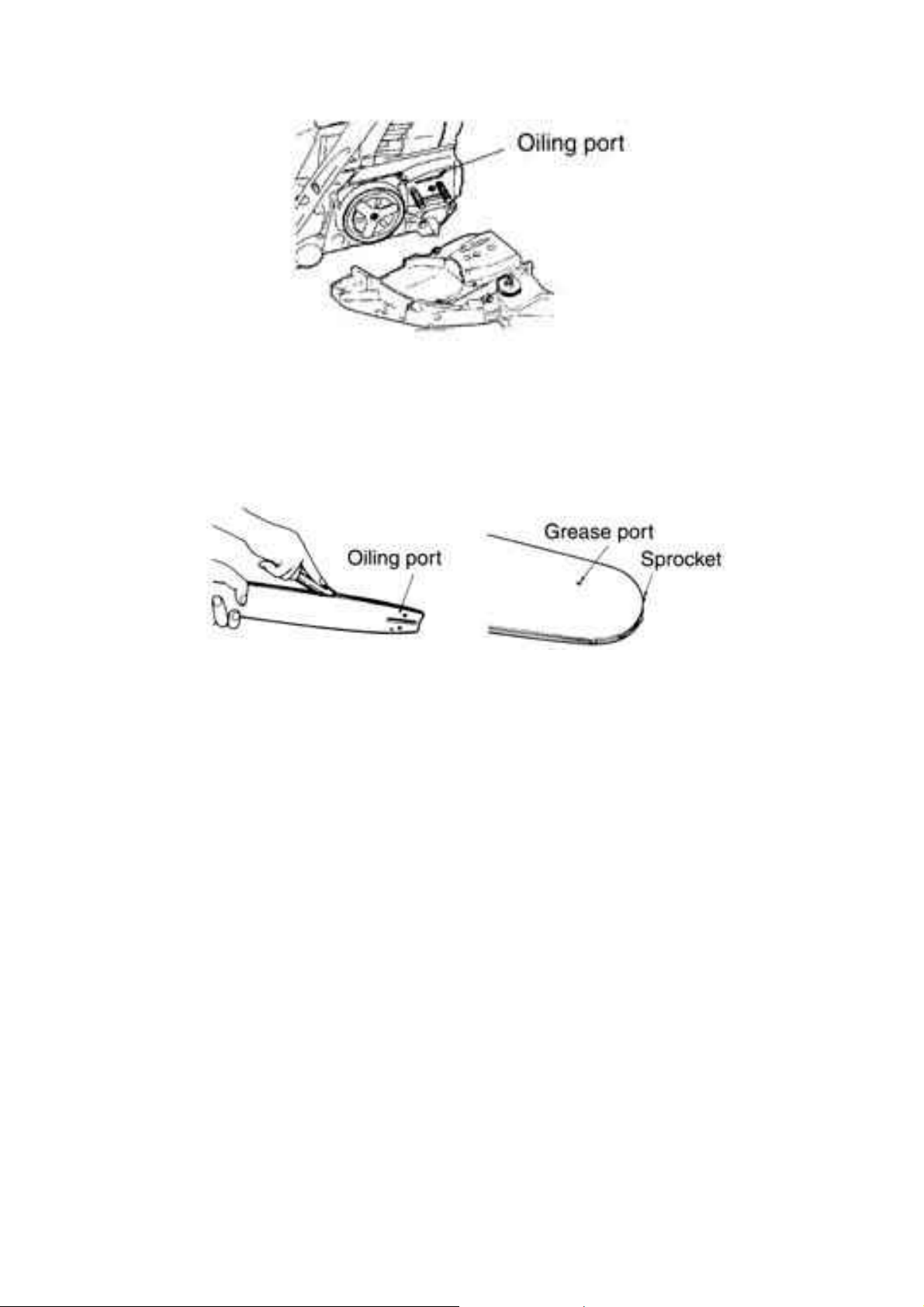

Yağlama yolu: Testere palasını sökün ve yağlama yolunun tıkanıp tıkanmadığını kontrol edin.
Testere palası: Testere palası söküldüğünde, talaşları palanın girintili kısmından ve yağlama yolundan
temizleyin. Besleme yolundan palanın ucuna doğru gresleyin.
Güvenli ve uygun çalışma için her zaman makinenin kendisini, zincir palasını, silindir ve silindir
aralıklarını, ateşleme bujisinin ve hava filtresini temiz tutun.
Testere zincirinin dişlerinin güvenli operasyon için her zaman keskin tutulması gerekir.
Aşağıdaki durumlarda dişlerin bilenmesi gerekir;
-Odun talaşları toz gibi olursa
-Kesim için ekstra güç gerekiyorsa
-Kesim düzgün değilse
-Titreşim artıyorsa
-Yakıt tüketimi artıyorsa
Titiz üretim ve test yöntemlerine rağmen alet arıza yapacak olursa, onarım, “RODEX” elektrikli el
aletleri için yetkili bir servise yaptırılmalıdır.
