Saitek Rumble P3200 User manual

TM
Saitek
User Guide
P3200 Rumble PC
Gamepad

23
1 2 shoulder buttons
2 shoulder triggers which function
as buttons in Classic mode and
analog triggers in X mode
2 Back/Start buttons
3 8-way D-Pad
4 4 Buttons
5 2 Analog Joysticks with
built-in buttons
r
-
A
N
A
L
O
G
a
n
a
l
o
g
-
L
B
A
C
K
Saitek

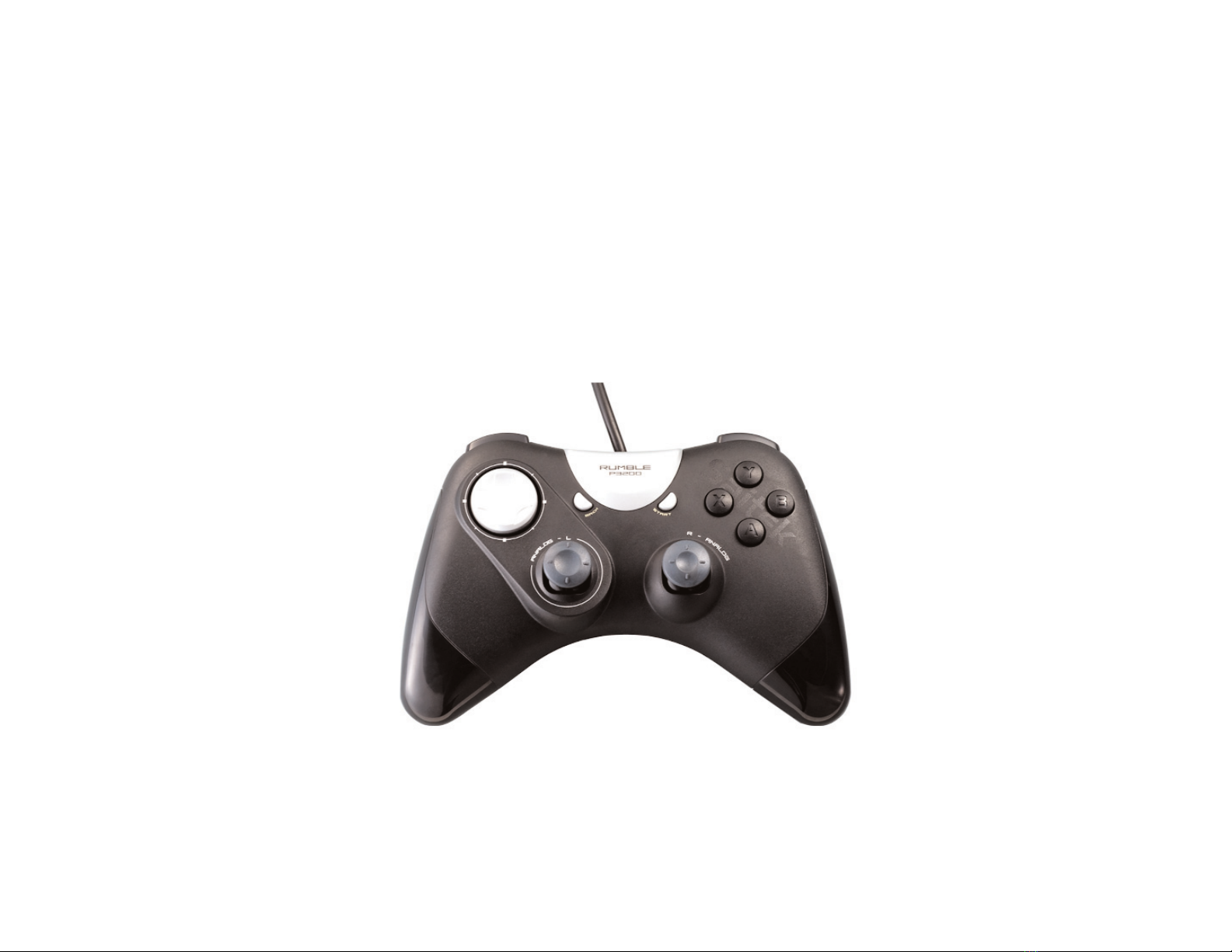

P3200 Rumble PC Gamepad
Congratulations on buying the Saitek P3200 - the PC gamepad with powerful
forces for maximum gaming realism. As well as featuring a range of controls
including buttons, triggers and joysticks, your P3200 can switch between two
playing modes to suit the games you’re playing.

Continue to click on Next and Finish to accept the installation until the Registration
screen appears.
At the Registration screen, select Check this box to register now and follow the on-
screen instructions, or do not select this option and register later.
Upon completion of the installation, you have the option to Run Profile Editor, which
will give you a view of the programming environment. If you do not wish to see the
Profile Editor at this point, just uncheck the box and click on Finish to complete the
installation.
Configuring your P3200 PC Gamepad

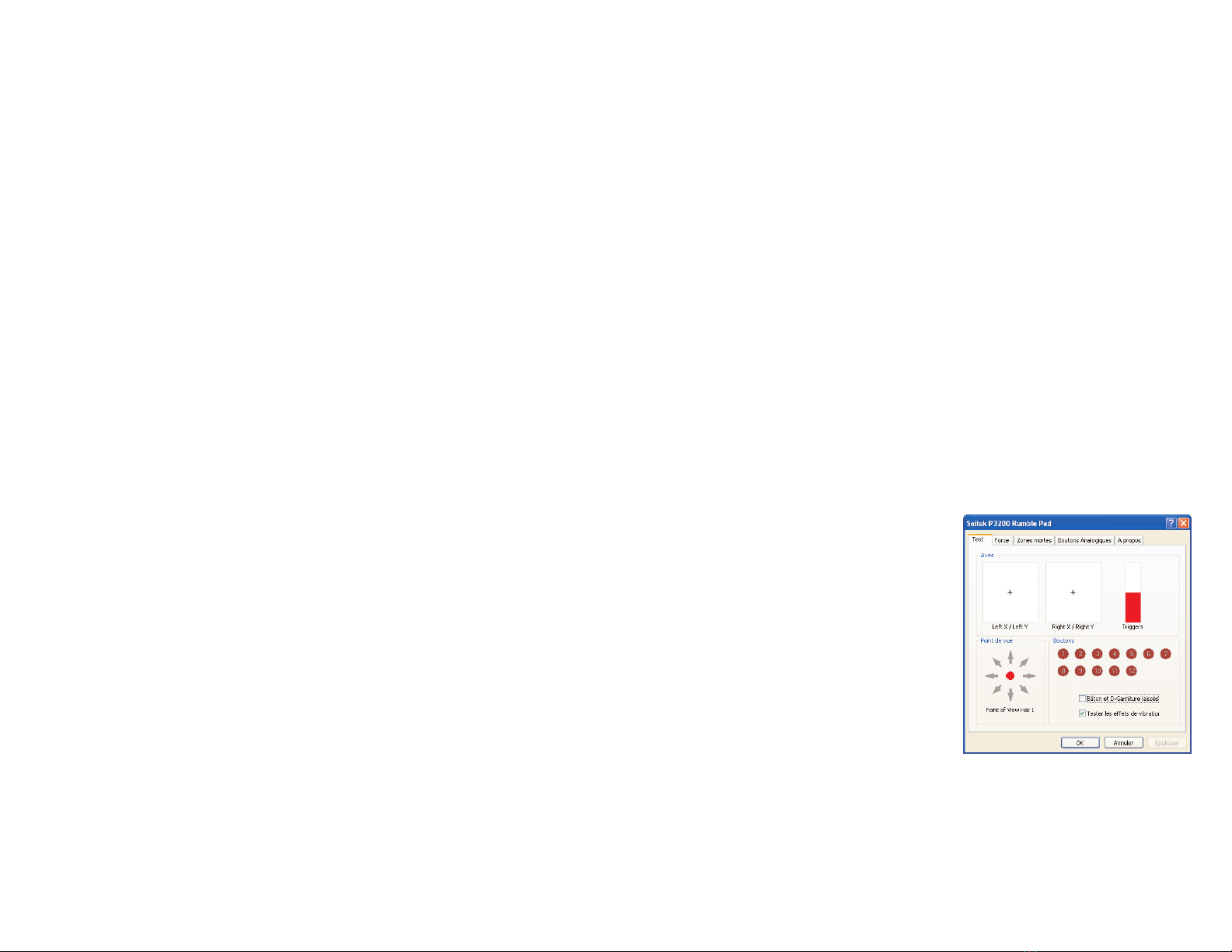

When you have finished installing your Gamepad
drivers the Properties window right will open. You
can test your pad’s buttons and rumble force
effects.
As well as testing the pads controls you can also
choose to swap the left Stick and D-pad controls
which swaps the digital and analog controls of
the left stick and D-pad.
Software installation for users of Windows® XP, XP64 and Vista
A) Drivers Only For Typical Users
1. With your computer switched on, close down any programs that are currently
running and insert the Installation CD into your CD-ROM drive.
2. When the Introduction Screen appears, click Install Software to continue. If the CD
does not run automatically, select Start from the Windows® Taskbar, then Run and
type D:\Setup.exe and click OK - where D:\ is letter of your CD-ROM drive.
3. When the Welcome screen appears, click Next to continue.
4. After reading the Disclaimer, select the I accept the terms of the Disclaimer
option and click Next to continue.
5. At the Driver Setup screen, if you haven't already done so, plug the USB cable into
one of your computer's USB ports and click on Next.
6. At the Driver Setup screen, click Next to test your controller.
7. When the Saitek Controller screen appears, try out all your controller's buttons and
controls to show that it is working properly. When you have finished, click OK.
8. At the Software Setup screen, select Do not install the SST Programming
Software and click Next. The Programming Software can be installed at a later
date by following instruction (B). below
9. At the Registration screen, select Check this box to register now and follow the
on-screen instructions, or you can choose to select this option later.
10.Click on Finish to complete the installation.
B) Drivers and Programming Software For Advanced Users
Follow points 1 - 7 of the install procedure in A), then at the Software Setup screen,
select Install the SST Programming Software and click Next.
In the following Software Setup screen, click Next and follow the on-screen
instructions. At this point you will be asked to install such features as the Saitek Magic
Mouse, HID-compliant mouse, Saitek Magic Keyboard and HID Keyboard Device
(these are what XP calls the Programming elements of your Saitek controller).
5
4

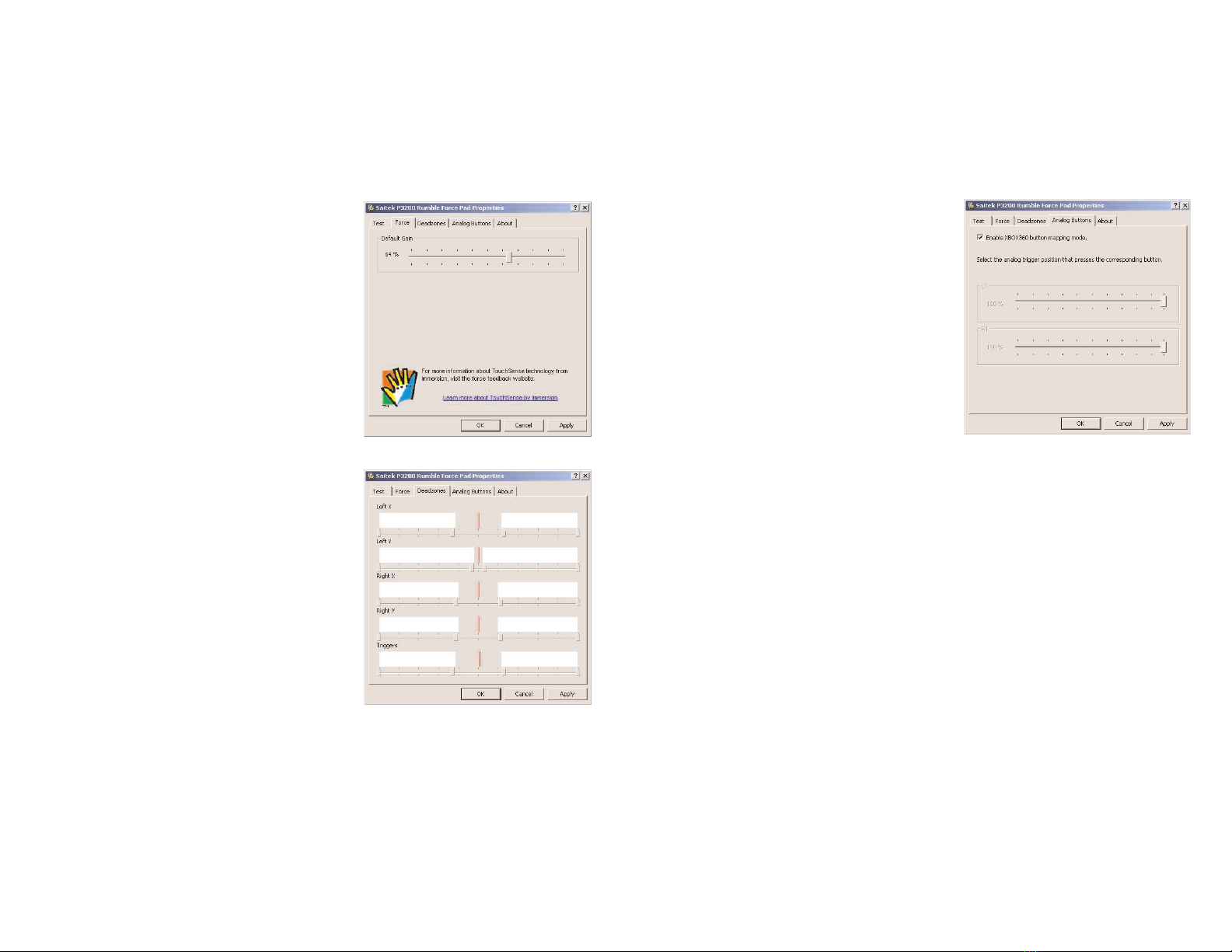

The Analog Buttons tab of the Properties window
allows you to switch the mode of your pad from
Classic to X Mode.
In the default Classic mode, the two shoulder
buttons act as buttons and the triggers act as
buttons or axes - better suited for playing
traditional style sports games such as the EA
Sports series. When you are in Classic Mode you
can set the trigger position that presses the
corresponding button.
If you check “Enable XBOX360 button mapping
mode”, you switch the pad to X mode. In X mode
the two shoulder buttons continue to act as
buttons but the two triggers now function only as
analog axes, allowing you to control a range of movements just by squeezing the
trigger. This mode is more suited to modern driving and First Person Shooter games.
Important information
Driver updates
From time to time there may be updates to the driver and programming software for this
product. You can check for the latest software updates by visiting the Saitek website
(www.saitek.com) and clicking on Downloads. A drop down menu will appear. Select
Drivers and Software.
Enabling your controller in the game
Most games support game controllers, but typically default to the mouse and keyboard
until you go into the option menu within the game. The first time you start a game after
installing your controller, go to the options menu within the main menu of the game and
make sure your controller is set up correctly. If you are having trouble working out how
to do this, or if you're unsure whether the game itself supports game controllers, then
please refer to the user manual of that game for more help.
The Force tab of the Properties window controls
the level of rumble force you feel when the pad
responds to an in-game movement or effect.
Moving the slider to the right increases force and
to the left decreases force.
The Deadzones tab allows you to set the area of
movement of your pad’s controls where no
commands are issued. For instance, increasing
the central deadzone of a stick means you have
to move the stick further before it produces a
movement in-game.
7
6

virtually unlimited programming capabilities and allows you to customize the controller
to your exact gaming needs.
The Profile Editor allows you to program the buttons on your controller to perform
different actions within your games - this is especially useful if the game you are using
does not have its own screen that allows reconfiguring of your buttons.
Getting Started
1. Double-click on the Saitek Smart Technology icon the install left on your desktop.
2. In the Profile Editor, choose the control to which you wish to assign a keyboard
command. You do this by left-clicking on the control's cell in the control list on the
right of the screen.
3. With the cursor flashing, type in the key commands and then click on the green tick
mark when complete.
4. Repeat this procedure for all the buttons you would like to program and then click
File, Save at the top of the Profile Editor window.
5. Give the profile a name (it is recommended you name it after the game for which
the profile is intended) and then click Save.
6. To enable the profile either click the blue Profile Now icon at the top of the Profile
Editor or right-click on the controller icon in your taskbar and select the name of the
profile from the pop-up list of options.
7. You will notice that when a profile is loaded that the controller icon in your taskbar
has a green square behind it, indicating that a profile is currently loaded. If you
wish to unload a profile simply right-click on the controller icon and click Clear
Profile from the pop-up list of options.
If you require more detailed assistance with using the SST Programming Software,
click on Help at the top of the Profile Editor and then Manual.
Technical Support
Nearly all the products that are returned to us as faulty are not faulty at all - they have
just not been installed properly.
If you experience any difficulty with this product, please first visit our website
www.saitek.com. The technical support area will provide you with all the information
Programming your Saitek P3200 with Saitek Smart Technology software
Introducing Saitek Smart Technology programming software
Saitek Smart Technology Programming Software (SST) is the software Saitek supplies
to configure your Saitek controller for enhanced functionality. SST delivers a powerful
set of features, allowing you to program your device with the ultimate configuration for
total interaction. Despite a level of sophistication previously unseen in the market, and
because of the Saitek Smart Technology inside, the software remains simple and
intuitive to use.
For a complete guide on how to program your Saitek controller, visit the Saitek website
at www.saitek.com or look at the help tab on your programming software menu.
Features of Smart Technology programming software:
• Quick and easy setup in any game
• Personalize the controller settings for your favorite games
• Configure your controller with an on-screen 3D model and interface
• Multiple setup option for each controller - ideal if a controller is used by several
people and you need more than one profile per device
• Program special moves with sophisticated timing features
• Special game setups available as 'Profiles' from the Saitek website and on the
Smart Technology CD
• Download the latest version of Saitek Smart Technology software from the Saitek
website
What is a Profile?
A Profile is a custom setup for improved gameplay - consisting of a set of commands
that are pre-assigned to the buttons or axes of your controller. Pre-written Profiles are
available on the Product Companion Disk that accompanies this device or on the
Saitek Website - www.saitek.com. (Please check the website for new or improved
Profiles, which are added regularly).
How do I program my controller?
After getting to know your controller, you can start creating your own personal Profiles
with the Saitek Smart Technology programming software (SST). This software has
9
8

IMPORTANT: To save yourself unnecessary cost and inconvenience, please check
carefully that you have read and followed the instructions in this manual.
This warranty is in Lieu of all other expressed warranties, obligations or liabilities.
ANY IMPLIED WARRANTIES, OBLIGATIONS, OR LIABILITIES, INCLUDING BUT
NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, SHALL BE LIMITED IN DURATION TO
THE DURATION OF THIS WRITTEN LIMITED WARRANTY. Some states do not
allow limitations on how long an implied warranty lasts, so the above limitations
may not apply to you. IN NO EVENT SHALL WE BE LIABLE FOR ANY SPECIAL
OR CONSEQUENTIAL DAMAGES FOR BREACH OF THIS OR ANY OTHER
WARRANTY, EXPRESS OR IMPLIED, WHATSOEVER Some states do not allow
the exclusion or limitation of special, incidental or consequential damages, so the
above limitation may not apply to you. This warranty gives you specific legal rights,
and you may also have other rights which vary from state to state.
This symbol on the product or in the instructions means that your electrical
and electronic equipment should be disposed at the end of its life separately
from your household waste. There are separate collection systems for
recycling in the EU.
For more information, please contact the local authority or your retailer
where you purchased the product.
FCC Compliance and Advisory Statement
Warning: Changes or modifications to this unit not expressly approved by the party
responsible for compliance could void the user's authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
1 This device may not cause harmful interference, and;
2 This device must accept any interference received, including interference that may
cause undesired operation.
NOTE: This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
you need to get the most out of your product and should solve any problems you
might have.
If you do not have access to the internet, or if the website cannot answer your
question, please contact your local Saitek Technical Support Team. We aim to offer
quick, comprehensive and thorough technical support to all our users so, before you
call, please make sure you have all the relevant information at hand.
To find your local Saitek Technical Support Center , please see the separate Technical
Support Center sheet that came packaged with this product.
Conditions of Warranty
1. Warranty period is 2 years from date of purchase with proof of purchase submitted.
2. Operating instructions must be followed.
3. Specifically excludes any damages associated with leakage of batteries.
Note: Batteries can leak when left unused in a product for a period of time, so it is
advisable to inspect batteries regularly.
4. Product must not have been damaged as a result of defacement, misuse, abuse,
neglect, accident, destruction or alteration of the serial number, improper electrical
voltages or currents, repair, alteration or maintenance by any person or party other
than our own service facility or an authorized service center, use or installation of
non-Saitek replacement parts in the product or the modification of this product in
any way, or the incorporation of this product into any other products, or damage to
the product caused by accident, fire, floods, lightning, or acts of God, or any use
violative of instructions furnished by Saitek plc.
5. Obligations of Saitek shall be limited to repair or replacement with the same or
similar unit, at our option. To obtain repairs under this warranty, present the product
and proof of purchase (eg, bill or invoice) to the authorized Saitek Technical
Support Center (listed on the separate sheet packaged with this product)
transportation charges prepaid. Any requirements that conflict with any state or
Federal laws, rules and/or obligations shall not be enforceable in that particular
territory and Saitek will adhere to those laws, rules, and/or obligations.
6. When returning the product for repair, please pack it very carefully, preferably using
the original packaging materials. Please also include an explanatory note.
11
10

13
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
to radio communications. However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does cause harmful interference to
radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one or more of the
following measures:
- Reorient or relocate the receiving antenna;
- Increase the separation between the equipment and receiver;
- Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected;
- Consult the dealer or an experienced radio/TV technician for help.
Saitek Industries, 2295 Jefferson Street, Torrance, CA 90501, USA
Canada ICES-003
Operation is subject to the following two conditions:
1 This device may not cause interference, and;
2 This device must accept any interference, including interference that may cause
undesired operation of the device.
This Class B digital apparatus complies with Canadian ICES-003.
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
12

15
14
1 2 Schultertasten
2 Schulter-Trigger, die sich im
klassischen Modus wie Tasten und im
X-Modus wie analoge Trigger verhalten
2 Zurück/Start-Tasten
3 8-Wege-D-Pad
4 4 Tasten
5 2 analoge Joysticks mit eingebauten
Tasten
r
-
A
N
A
L
O
G
a
n
a
l
o
g
-
L
B
A
C
K
S
T
A
R
T
Saitek
P3200
RUMBLE
P3200 Rumble PC Gamepad
Herzlichen Glückwunsch zu Ihrer Entscheidung für das Saitek P3200 - das PC-
Gamepad mit leistungsstarken Funktionen für maximalen Spielspaß und ein
realistisches Spielerlebnis. Ihr P3200 besitzt zahlreiche Steuerelemente, wie Tasten,
Trigger und Sticks. Darüber hinaus können Sie zwischen zwei Spielemodi
umschalten, um es an Ihre Lieblingsspiele anzupassen.

B) Komplette Installation (Treiber und Programmier-Software)
1. Führen Sie die oberen Schritte 1-7 aus bis das Fenster zur Einrichtung der
Programmiersoftware erscheint. Wählen Sie hier die Option für fortgeschrittene
Spieler und klicken Sie Weiter.
2. Im Fenster Treiber klicken Sie auf Update und folgen den Anweisungen. Jetzt
werden Sie gefragt, ob Sie Funktionen wie Saitek Magic Mouse oder Saitek Magic
Keyboard installieren wollen (dies sind XP-Namen für einige Funktionen Ihres
Controllers). Bestätigen Sie mit Weiter bis Sie mit Fertigstellen die Installation
abschliessen. Sie erhalten die Meldung, dass die Installation erfolgreich
abgeschlossen wurde.
3. Im Fenster Registrieren wählen Sie bitte "Markieren Sie dieses Feld, um sich zu
registrieren" und folgen sie den Bildschirmanweisungen. Wenn Sie sich später
registrieren möchten, dann markieren Sie dieses Feld nicht.
4. Nach Abschluss der Installation können Sie sofort den Profileditor starten - heisst
die Programmierung beginnen. Entscheiden Sie sich dafür, nicht sofort zu
programmieren, klicken Sie auf Fertigstellen, um dies zu übergehen. Ihr Saitek
Controller ist spielbereit.
Konfiguration Ihres P3200
Nachdem Sie die Treiber für Ihr Gamepad
vollständig installiert haben, wird sofort das
Eigenschaftenfenster angezeigt. Hier können Sie
die Tasten Ihres Pads sowie die Vibrations-
Funktion testen.
Neben dem Testen der Pad-Steuerelemente
können Sie hier außerdem den linken Stick und
die D-Pad-Steuerelemente vertauschen, wodurch
die digitalen und analogen Steuerelemente des
linken Sticks und des D-Pads vertauscht werden.
17
Installation unter Windows® XP, XP64 und Vista
A) Basisinstallation (nur Treiber)
1. Schalten Sie Ihren PC ein, und schließen Sie alle laufenden Programme. Legen
Sie die Saitek Smart Technology CD in Ihr CD-ROM-Laufwerk
2. Im Begrüßungsbildschirm klicken Sie bitte auf Software installieren, um
fortzufahren. Wenn die CD nicht automatisch startet, wählen Sie bitte Start in der
Windows Menüleiste, dann Ausführen und hier geben Sie D:\Setup.exe (ohne
Anführungszeichen) ein und klicken Sie OK. Falls D:\ nicht der Laufwerksbuchstabe
Ihres CD Laufwerks ist ändern Sie diesen entsprechend.
3. Im Willkommen-Fenster, klicken Sie auf Weiter, um mit der Installation zu beginnen.
4. Haben Sie den Haftungsausschluss gelesen, akzeptieren Sie diesen und klicken
Weiter.
5. In der Treiberinstallationsanzeige verbinden Sie, sofern Sie das noch nicht gemacht
haben, das USB-Kabel mit einem der USB-Ports des Computers und klicken Sie
auf Weiter.
6. Klicken Sie in den folgenden Fenstern auf Weiter, um die Installation fortzusetzen.
Nachdem Sie im Fenster Treiber-Installation auf Weiter klicken, können Sie Ihren
Controller testen.
7. Wenn das Saitek Controller Fenster erscheint, probieren Sie bitte alle Knöpfe und
Achsen aus, um zu sehen, ob Ihr Pad ordnungsgemäß funktioniert. Nach dem Test
klicken Sie bitte auf OK.
8. Im Fenster Software Setup wählen Sie bitte SST Programmier-Software NICHT
installieren und klicken Sie auf Weiter. Sie können die SST Programmier-Software
zu einem späteren Zeitpunkt nachträglich installieren. Führen Sie hierzu die
Schritte wie im folgenden Abschnitt B) beschrieben aus.
9. Im Fenster Registrieren wählen Sie bitte "Markieren Sie dieses Feld, um sich zu
registrieren" und folgen Sie den Bildschirmanweisungen. Wenn Sie sich später
registrieren möchten, dann markieren Sie dieses Feld nicht.
10.Um die Installation zu beenden, klicken Sie auf Fertig stellen. Ihr Saitek Controller
ist nun spielbereit!
16

Auf der Registerkarte Analog Buttons (Analoge
Tasten) schalten Sie den Modus Ihres Pads von
Classic (Klassisch) auf X Mode (X-Modus) um.
Der Standardmodus ist Classic (Klassisch). Hier
verhalten sich die beiden Schultertasten wie
Tasten und die Trigger wie Tasten oder Achsen -
was besser für traditionelle Sportspiele geeignet
ist, wie etwa Spiele aus der Reihe EA Sports.
Wenn Sie sich im klassischen Modus befinden,
können Sie die Triggerposition festlegen, die die
entsprechende Taste drückt.
Durch Markieren von "Enable XBOX360 button
mapping mode" (XBOX360-
Tastenbelegungsmodus aktivieren) schalten Sie
das Pad auf den X-Modus um. Im X-Modus sind die beiden Schultertasten weiterhin
Tasten, aber die beiden Trigger verhalten sich jetzt nur noch wie analoge Achsen, so
dass Sie einen Bewegungsbereich steuern können, indem Sie einfach nur den Trigger
drücken. Dieser Modus ist besser für moderne Rennspiele sowie für First-Person-
Shooter-Spiele geeignet.
Wichtige Informationen
Anmerkungen zur Treiber-Aktualisierung
Falls notwendig werden neuere Versionen der Treiber und der Programmier-Software
für dieses Produkt veröffentlicht. Sie erhalten jeweils die aktuellste Software auf der
Saitek Website unter der Rubrik Downloads unter dem Menüpunkt Treiber + Software.
Einstellen des Controllers im Spiel
Die meisten Spiele unterstützen Game-Controller. Starten Sie ein beliebiges Spiel und
kontrollieren Sie die Einstellungen der Spielesteuerung, die Sie meistens über das
Hauptmenü erreichen. Stellen Sie sicher, dass die Option Gamepad oder Joystick
aktiviert ist.
19
Die Registerkarte Force (Kraft) im Fenster
Properties (Eigenschaften) steuert die Vibrations-
Funktion, das Ihnen eine fühlbaren Reaktion des
Pads auf eine Bewegung oder einen Effekt im
Spiel vermittelt.
Wenn Sie den Schieber nach rechts schieben,
wird die Kraft erhöht, wenn Sie ihn nach links
schieben, wird die Kraft verringert.
Auf der Registerkarte Deadzones legen Sie fest,
in welchem Bewegungsbereich der
Steuerelemente Ihres Pads keine Befehle
abgesetzt werden. Wenn Sie beispielsweise die
zentrale Deadzone eines Sticks vergrößern,
bedeutet das, Sie müssen den Stick weiter
bewegen, bevor er eine Bewegung im Spiel
verursacht.
18

• Programmierung komplexer Eingaben mit umfangreichen Zeiteinstellungen
• Vorgefertigte Einstellungen für spezielle Spiele sind als "Profile" auf der Saitek
Webseite und auf der Smart Technology CD-ROM hinterlegt
• Die aktuellste Version der Saitek Smart Technology Software finden Sie zum
Download auf der Saitek Homepage.
Was ist ein Profil?
Ein Profil ist eine spezielle Einstellung für einen verbesserten Spielablauf, bestehend
aus einer Reihe von Befehlen, die den Buttons oder Achsen an Ihrem Controller im
Voraus zugeteilt werden. Auf der dem Gerät beiliegenden CD-ROM oder auf der
Saitek-Website, www.saitek.com, finden Sie über 200 fertige Profile. (Besuchen Sie
unsere Website für neue oder verbesserte Profile, die regelmäßig ergänzt werden).
Wie kann ich meinen Controller programmieren?
Nachdem Sie sich mit Ihrem Saitek Controller besser vertraut gemacht haben, können
Sie damit beginnen Ihre persönlichen Spielprofile mit der Saitek Smart Technologie
Programmiersoftware (SST) zu erstellen. Diese Software stellt nahezu unbegrenzte
Programmiermöglichkeiten zur Verfügung und ermöglicht es, Ihren Saitek Controller an
Ihre persönlichen Spielanforderungen anzupassen.
Mit dem Profileditor können Sie die Steuerelemente Ihres Eingabegerätes für
verschiedenste Spiele oder Spielsituationen beliebig belegen. Das ist besonders
hilfreich, wenn im Spiel selbst keine Konfigurationsmöglichkeit des Controllers zur
Verfügung steht.
Und so geht's:
1. Klicken Sie mit der rechten Maustaste auf das Symbol für Ihren Controller, das sich
neben Ihrer Computeruhr befindet, und wählen Sie mit der linken Maustaste im
Kontextmenü den Eintrag Profile Editor (Profileditor) aus.
2. Im Profileditor wählen Sie eine Taste am Controller aus, der Sie einen
Tastaturbefehl zuweisen wollen. Dies tun Sie, indem Sie in der Liste im rechten Teil
des Bildschirmes mit der Maus links klicken.
21
Falls Sie Schwierigkeiten haben den Controller zu aktivieren oder wissen möchten, ob
das Spiel überhaupt Controller unterstützt, wenden Sie sich bitte an den jeweiligen
Hersteller.
Hinweis: Sollte ein Spiel keine Unterstützung für Game-Controller anbieten, haben Sie
dennoch die Möglichkeit mit Hilfe der Saitek Smart Technology Programmier-Software
(nur verfügbar, wenn Sie bei der Treiber-Installation Fortgeschrittene Benutzer gewählt
haben) Ihren Controller mit diesem Spiel zu verwenden. Mit Hilfe der Programmier-
Software können Sie beliebige Maus- und Tastaturbefehle mit Ihrem Controller
ausführen und somit auch Spiele steuern, die nur Maus und Tastatur unterstützen. Für
Hilfestellungen zu dieser umfangreichen Software lesen Sie bitte den Abschnitt
Einführung in die Programmier-Software in dieser Anleitung.
Wie Sie Ihren Saitek Controller mit der Saitek Smart Technology
Software programmieren
Einführung in die Programmiersoftware
Saitek Smart Technology (SST) ist eine Software, mit der Sie Ihren Saitek Controller
unabhängig von den Einstellmöglichkeiten in Spielen an Ihre eigenen Bedürfnisse
anpassen können. Die SST beinhaltet eine Vielzahl von Funktionen, um Ihr
Eingabegerät mit einer persönlichen Konfiguration zu versehen um maximalen
Spielgenuss zu erreichen. Obwohl die SST sehr viele Möglichkeiten bietet, bleibt Sie
dennoch einfach und intuitiv zu benutzen.
Die komplette Anleitung zur Programmierung Ihres Saitek Controllers, finden Sie auf
der Saitek Homepage unter www.saitek.de.
Eigenschaften der Saitek Smart Technology Programmiersoftware:
• Schnelle und leichte Konfiguration für jedes Spiel
• Passt den Controller optimal an Ihre Lieblinsspiele an
• Konfiguration des Eingabegeräts mit Hilfe eines 3D Modells und einer
Benutzeroberfläche
• Mehrfachkonfigurationen sind für jeden Controller möglich - ideal falls der Controller
von mehreren Personen verwendet wird
20

stehen Ihnen unsere Produktspezialisten im Saitek Technical Support Team zur
Verfügung, die Sie telefonisch um Rat und Hilfe bitten können.
Wir möchten, dass Sie viel Freude an Ihrem Gerät haben. Bitte rufen Sie uns an, falls
Sie Probleme oder Fragen haben. Bitte stellen Sie auch sicher, dass Sie alle
relevanten Informationen zu Hand haben, bevor Sie anrufen.
Rufnummern und Adressen finden Sie auf der mit dem Produkt gelieferten Liste der
Zentren für Technischen Support.
Garantiebedingungen
1. Die Garantiezeit beträgt 2 Jahre ab dem nachgewiesenen Kaufdatum.
2. Die Bedienungsanleitung ist zu beachten.
3. Die Garantie ist ausgeschlossen beu
Verunstaltung des Geräts, unsachgemäßer oder missbräuchlicher Benutzung,
mangelnder Sorgfalt, Unfall, Beseitigung oder Änderung der Seriennummer;
Anschluss an eine falsche Spannung oder Stromart; Reparatur, Umbau oder
Wartung des Geräts durch fremde Personen außerhalb unserer Serviceeinrichtung
oder eines autorisierten Servicecenters; Verwendung oder Einbau von nicht von
Saitek stammenden Ersatzteilen in das Gerät oder sonstigen Veränderungen:
Einbau in andere Geräte; Beschädigung des Geräts durch höhere Gewalt (z.B.
Unfall, Brand, Hochwasser oder Blitzschlag) oder eine den Anweisungen von
Saitek zuwider laufende Benutzung des Geräts.
4. Die Garantiepflicht beschränkt sich darauf, dass Saitek das Gerät nach eigener
Wahl entweder repariert oder durch ein gleiches oder ähnliches Gerät ersetzt. Zur
Inanspruchnahme der Garantie sind dem autorisierten Saitek Technical Support
Center (Anschrift liegt dem Gerät in der Verpackung bei) Gerät und Kaufbeleg (z.B.
Kassenzettel oder Rechnung) frachtfrei zu übersenden.
5. Bei Einsendung des Geräts zur Reparatur ist eine angemessene Verpackung
(vorzugsweise die Originalverpackung) zu wählen und eine Schilderung des
Problems beizufügen.
23
3. Der Cursor blinkt. Geben Sie die Tastenbefehle ein und klicken Sie anschließend
auf das grüne Häkchen. Der Editor fordert Sie auf, dem Befehl einen Namen zu
geben. Geben Sie den gewünschten Namen ein (z. B. Waffe abfeuern) und
drücken Sie die Eingabetaste Ihrer Tastatur.
4. Wiederholen Sie dieses Verfahren für alle Tasten, die Sie programmieren wollen,
und klicken Sie anschließend auf das Symbol mit der blauen Diskette (Speichern)
oben im Fenster.
5. Benennen Sie das Profil nach Wunsch (in der Regel ist es sinnvoll das Profil nach
dem jeweiligen Spiel, für das es bestimmt ist zu benennen) und klicken Sie
anschließend auf Speichern.
6. Um das erstellte Profil im Spiel zu nutzen, klicken Sie auf Profil aktivieren im
oberen Bereich des Profileditors (ein schwarzgelbes Fadenkreuzsymbol), oder
rechtsklicken Sie auf das Joystick-Symbol in Ihrer Taskleiste und wählen dann das
Profil aus dem erscheinenden Menü aus.
7. Sie werden bemerken, dass sobald ein Profil aktiviert ist, das Joystick-Symbol in
Ihrer Taskleiste grün hinterlegt ist. Wenn Sie ein Profil deaktivieren möchten,
rechtsklicken Sie einfach auf das Joystick-Symbol und wählen Sie Profil löschen.
Wenn Sie ausführliche Hilfe für die Benutzung der SST Programmiersoftware
benötigen, klicken Sie auf Hilfe in der Menüleiste des Profil Editors und dann auf
Handbuch.
Technischer Support
Probleme - keine Angst, wir lassen Sie nicht im Stich!
Wussten Sie, dass fast alle Produkte, die als fehlerhaft an uns zurückgeschickt
werden, überhaupt nicht defekt sind? Sie wurden einfach nicht richtig installiert!
Sollten Sie Probleme mit diesem Produkt haben, besuchen Sie bitte zuerst unsere
Website www.saitek.de. Unsere Website, speziell der Bereich Technischer Support,
wurde erstellt, damit Sie von Ihrem Saitek-Produkt die bestmögliche Leistung erhalten.
Sollten Sie trotzdem noch Probleme haben oder kein Internetanschluss haben, dann
22

25
6. WICHTIGER HINWEIS: Achten Sie zur Vermeidung unnötiger Kosten und
Unannehmlichkeiten darauf, die Anweisungen in dieser Bedienungsanleitung
sorgfältig durchzulesen und zu beachten.
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für
das Recycling von elektrischen und elektronischen Geräten abgegeben
werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der
Verpackung weist darauf hin.
24

27
26
1 2 boutons arrière
Gâchettes arrière fonctionnant comme
des boutons dans le mode classique
et comme gâchettes analogiques dans
le mode X
2 Boutons Back/Start (Retour/Start)
3 Croix directionnelle 8 directions
4 4 boutons
5 2 joysticks analogiques avec boutons
incorporés
r
-
A
N
A
L
O
G
a
n
a
l
o
g
-
L
B
A
C
K
S
T
A
R
T
Saitek
P3200
RUMBLE
P3200 Rumble PC Gamepad
Merci d'avoir acheté le Saitek P3200, le gamepad PC à retour de force qui maximise
le réalisme de vos jeux. Digne représentant de sa gamme avec ses contrôles incluant
boutons, gâchettes et sticks, votre P3200 peut commuter entre deux modes de jeux
pour s'adapter aux jeux auxquels vous jouez.

B) Pilotes et Logiciel de Programmation pour les Utilisateurs Avancés
1. Suivez les points 1 à 7 de A). A l'écran Configuration du logiciel, sélectionnez
Installez le logiciel de programmation SST et cliquez sur Suivant.
2. A l'écran Configuration du logiciel, cliquez sur Suivant et suivez les instructions
données à l'écran. Vous êtes alors invité(e) à installer des fonctions telles que la
souris Saitek Magic Mouse ou le clavier Saitek Magic Keyboard (c'est le nom que
XP donne aux différents éléments de votre contrôleur Saitek). Cliquez toujours sur
Suivant, Continuer de toute façon et Terminer pour accepter l'installation jusqu'à ce
que vous obteniez le message Installation of programming software successful
(Installation réussie du logiciel de programmation).
3. A l'écran d'enregistrement, sélectionnez Cliquez pour vous enregistrer maintenant
et suivez les instructions à l'écran, ou ne sélectionnez pas cette option pour vous
enregistrer plus tard.
4. A la fin du processus d'installation, vous aurez la possibilité d'exécuter l'éditeur de
profil (Run Profile Editor), ce qui vous permettra de visualiser en 3D votre
environnement de programmation. Si vous ne voulez pas exécuter l'éditeur de
profil, cliquez simplement sur Terminer pour
compléter le processus d'installation.
Configuration du P3200 PC Gamepad
Une fois l'installation des pilotes de votre
Gamepad terminée, la fenêtre de Propriétés
s'ouvrira. Vous pourrez alors tester les boutons
de votre pad et les effets du retour de force.
De même que vous pouvez tester les contrôles
du pad, vous pouvez aussi choisir d'intervertir le
stick gauche et la croix directionnelle, ce qui
intervertira les contrôles digitaux et analogiques
du stick gauche et de la croix directionnelle.
29
Installation pour les utilisateurs de Windows® XP, XP64 et Vista
A) Pilotes pour des utilisateurs type uniquement
1. L'ordinateur allumé, fermez tous les programmes en cours d'exécution et insérez le
CD Saitek Smart Technology dans votre lecteur de CD-ROM.
2. Lorsque l'écran d'introduction apparaît, cliquez sur Installer le logiciel pour
continuer. Si le CD ne se met pas en route automatiquement, sélectionner
Démarrer dans la barre de tâches Windows, puis Exécuter, puis tapez
D:\Setup.exe (D : étant votre lecteur de CD) et cliquez sur OK.
3. Lorsque l'écran de bienvenue apparaît, cliquez sur Suivant pour continuer.
4. Après avoir lu l'avertissement, sélectionnez I accept the terms of the Disclaimer
(J'accepte les termes de cet avertissement) et cliquez sur Suivant pour continuer.
5. Une fois que l’écran de Réglage des pilotes s’affiche (et si vous ne l’avez pas déjà
fait), connectez le câble USB de votre station d’accueil à l’un des ports USB de
votre ordinateur et cliquez sur Suivant.
6. Cliquez sur Suivant dans les deux fenêtres suivantes et à l'écran de mise à jour
des drivers, cliquez sur Suivant pour tester votre contrôleur
7. Lorsque l'écran de contrôle Saitek apparaît, essayez tous les boutons de votre
contrôleur, ainsi que les contrôles, afin de vous assurer qu'ils fonctionnent
correctement. Lorsque vous avez terminé, veuillez cliquer sur OK.
8. A l'écran de configuration du logiciel, sélectionnez Ne pas installer le logiciel de
programmation SST et cliquez sur Suivant. Le logiciel de programmation peut être
installé à une date ultérieure en suivant l'instruction (B) figurant ci-dessous.
9. Sur l'écran d'enregistrement, sélectionner Cocher cette case pour enregistrer
maintenant, et suivez les instructions données à l'écran. Vous pouvez également
choisir de sélectionner cette option plus tard.
10.Cliquez sur Terminer pour terminer l'installation.
28

L'onglet Boutons Analogiques de la fenêtre
Propriétés vous permet de passer du mode
Classique au mode X de votre pad.
Dans le mode Classique par défaut, les deux
boutons arrière fonctionnent comme des boutons
et les gâchettes fonctionnent comme des
boutons ou des axes (meilleure configuration
pour jouer aux jeux de sports traditionnels
comme la série EA Sports). Quand vous êtes
dans le mode classique vous pouvez régler la
position de la gâchette qui déclenche le bouton
correspondant.
Si vous cochez " Activer le mappage
XBOX360 ", vous basculez votre pad dans le
mode X. Dans le mode X les deux boutons arrière continuent de fonctionner comme
des boutons mais les deux gâchettes fonctionneront alors comme des axes
analogiques vous permettant de contrôler une gamme de mouvements en pressant
simplement la gâchette. Ce mode convient particulièrement aux jeux de conduite et
aux FPS (jeux de tir à la première personne).
Information importante
Un mot sur les mises a jour du pilote
De temps à autre, il peut y avoir des mises à jour du pilote et du logiciel de
programmation pour ce produit. Vous pouvez vous tenir informé(e) des toutes
dernières mises à jour en vous rendant sur le site Internet de Saitek et en cliquant sur
Téléchargements. Un menu déroulant va apparaître. Sélectionnez Pilotes + Logiciels .
Mise en service de votre contrôleur dans le jeu
La plupart des jeux supportent les contrôleurs de jeu, que vous pouvez mettre en
service en utilisant un menu d'options (de contrôle) que vous trouverez directement
dans le menu principal du jeu.
31
L'onglet Force de la fenêtre Propriétés vous
permet de régler le niveau du retour de force
quand le pad répond à un mouvement ou un effet
du jeu.
Bouger le curseur vers la droite augmente le
retour de force. Le bouger vers la gauche le
diminuera.
L'onglet Deadzones (Angle Mort) vous permet de
régler l'amplitude de mouvements des contrôles
de votre pad quand aucune commande n'est
définie. Par exemple, augmenter la Deadzone
centrale d'un stick veut dire que vous devrez
bouger le stick plus loin pour qu'il reproduise le
même mouvement dans le jeu.
30

avec votre contrôleur pour vous permettre d'améliorer encore plus les fonctionnalités
de votre produit Saitek. SST met en effet à votre disposition une série d'outils
puissants qui vous permettent de programmer entièrement votre contrôleur, pour une
configuration personnalisée. Malgré un degré de sophistication jusqu'ici inégalé sur le
marché, le logiciel reste cependant simple et facile à utiliser grâce à la technologie
intelligente développée par Saitek.
Pour un guide complet sur la programmation de votre contrôleur Saitek, veuillez visiter
le site web Saitek à l'adresse suivante : www.saitek.com.
Caractéristiques du logiciel de programmation Saitek Smart
Technology:
• Installation rapide et facile, quel que soit le jeu
• Possibilité de personnaliser les configurations de votre contrôleur pour vos jeux
préférés
• Configuration du contrôleur à l'aide d'une interface graphique et d'un modèle en 3D
• Option "configuration multiple" pour chaque contrôleur : idéal si le contrôleur est
utilisé par plusieurs personnes
• Possibilité de programmer des mouvements spécifiques avec des caractéristiques
de minutage sophistiquées
• Paramètres de jeux (ou "profils") disponibles sur le site web de Saitek
• Possibilité de télécharger la mise à jour du logiciel Saitek Smart Technology à partir
du site Web de Saitek.
Qu'est-ce qu'un Profil de jeu ?
Un Profil de jeu est un fichier de configuration qui améliore votre jouabilité : c'est une
série de commandes qui affecte aux boutons et manettes de votre contrôleur une
action pré-programmée. Plus de 200 profils sont disponibles sur le Product
Companion Disk fourni avec cet appareil ou sur le site Internet de Saitek :
www.saitek.com. (Sur notre site web, qui est régulièrement mis à jour, vous trouverez
les tout derniers profils et des profils améliorés).
33
Si vous rencontrez des difficultés durant la mise en service, ou si vous n'êtes pas
sûr(e) que le jeu que vous utilisez supporte les contrôleurs de jeu, merci de vous
référer au manuel d'utilisation de ce jeu pour une aide plus appropriée.
NOTE : Même si le jeu que vous utilisez ne supporte pas les contrôleurs de jeu, il est
possible de faire fonctionner votre contrôleur dans ce jeu en utilisant le logiciel de
programmation Saitek Smart Technology (ce dernier ne sera installé que si vous avez
choisi d'être un Utilisateur Avancé lors de la mise en service). Le fait d'utiliser le
logiciel de programmation vous permet de programmer votre contrôleur à l'aide des
commandes du clavier et de la souris, lui permettant ainsi de fonctionner avec des
jeux qui ne supportent en principe que des claviers et des souris. Si vous avez besoin
d'aide lors de l'utilisation de ce logiciel de programmation, consultez dans ce manuel
la section Programmation de votre contrôleur Saitek à l'aide du logiciel Saitek Smart
Technology.
Comment tester votre contrôleur
• Vous pouvez effectuer ceci à n'importe quel moment en cliquant sur Démarrer, puis
sur Paramètres. Sélectionnez ensuite Panneau de configuration dans Windows (les
utilisateurs de XP ne devront peut-être cliquer que sur Démarrer puis sur Panneau
de configuration).
• Recherchez une icône nommée soit Contrôleurs de jeu soit Options de jeu (les
utilisateurs de XP ne devront peut-être d'abord cliquer que sur Imprimantes et
autres matériels).
• Ouvrez la fenêtre Contrôleurs de jeu / Options de jeu : le nom de votre contrôleur
de jeu devrait apparaître.
• Cliquez sur Propriétés : l'écran de test devrait apparaître.
Programmation de votre contrôleur Saitek à l'aide du logiciel Saitek
Smart Technology
Introduction au logiciel de programmation Saitek Smart Technology
Le logiciel de programmation Saitek Smart Technology (ou SST) est le logiciel fourni
32

barre des tâches apparaît avec, derrière elle, un carré vert. Ceci indique qu'un
profil est actuellement chargé. Si vous désirez désactiver un profil déjà chargé, il
vous suffit de cliquer à droite sur l'icône du contrôleur et de cliquer sur Désactiver
le profil dans le menu déroulant.
8. Si vous souhaitez une aide plus détaillée lors de l’utilisation du Logiciel de
Programmation SST, cliquez sur Aide en haut de l’Éditeur de Profil, puis sur
Manuel.
Support Technique
Je ne peux pas démarrer. Ne vous inquiétez pas, nous sommes là pour vous aider!
La plupart des produits qui nous sont retournés comme étant défectueux ne le sont
pas du tout en réalité : ils n'ont tout simplement pas été installés correctement.
Si vous rencontrez la moindre difficulté avec ce produit, merci de vous rendre tout
d'abord sur notre site web www.saitek.com. La section Support Technique vous
fournira toute l'information dont vous avez besoin pour tirer le meilleur parti de votre
produit, et devrait vous aider à résoudre tous les problèmes que vous pourriez
éventuellement rencontrer.
Si vous n'avez pas accès à Internet, ou si vous ne trouvez pas de réponse à votre
question sur notre site web, merci de bien vouloir contacter l'équipe locale du Support
Technique Saitek. Notre objectif consiste à offrir un support technique complet et
approfondi à tous nos utilisateurs, donc, avant de nous appeler, merci de bien vouloir
vérifier que vous avez toute l'information requise à portée de main.
Pour trouver votre équipe locale du Support Technique Saitek, merci de vous référer à
la feuille " Centre de Support Technique " qui vous a été fournie dans l'emballage de
ce produit.
35
Comment programmer mon contrôleur ?
Une fois familiarisé(e) avec votre contrôleur, vous pourrez commencer à créer vos
propres Profils de jeu à l'aide du logiciel de programmation Saitek Smart Technology
(SST). Ce logiciel vous permet d'utiliser des fonctionnalités de programmation
quasiment illimitées et de personnaliser votre contrôleur en fonction de vos besoins
précis pour chaque jeu.
L'Editeur de profil vous permet de programmer toutes les touches de votre joystick de
façon à ce qu'elles effectuent des actions spécifiques dans chaque jeu. Cette
fonctionnalité est particulièrement utile si le jeu que vous utilisez ne comporte pas
d'écran permettant de configurer les touches de votre contrôleur.
Introduction
1. Faites un clic droit sur l'icône de votre contrôleur près de l'horloge puis un clic
gauche sur Profile Editor (Editeur de Profile).
2. Dans l'Editeur de profil, sélectionnez les commandes que vous désirez assigner à
chaque commande du clavier. Pour cela, cliquez à gauche sur la cellule de
commande dans la liste des commandes située à droite de l'écran.
3. Avec le curseur clignotant, entrez une commande et cliquez sur la case verte.
L'éditeur vous invitera ensuite à nommer la commande. Tapez donc le nom
approprié (par exemple " Arme à Feu ") puis pressez " Enter " sur votre clavier
4. Répétez cette procédure pour tous les boutons que vous voulez programmer puis
cliquez l'icône représentant un disque bleu (Sauvegarde) en haut de la fenêtre.
5. Donnez un nom au profil (nous vous recommandons de lui donner le nom du jeu
pour lequel le profil est destiné) puis cliquez sur Enregistrer.
6. Pour activer le profil, cliquez sur l'icône Activer le profil maintenant en haut de
l'Editeur de profil (l'icône ressemble à un viseur noir et jaune) ou cliquez à droite
sur l'icône de votre contrôleur dans la barre des tâches et sélectionnez le nom du
profil dans le menu déroulant.
7. Vous remarquerez que lorsqu'un profil est chargé, l'icône du contrôleur dans votre
34

responsabilités. TOUTES GARANTIES, OBLIGATIONS OU RESPONSABILITES
IMPLICITES, INCLUANT SANS RESTRICTION LES GARANTIES ET
CONDITIONS IMPLICITES DE QUALITE OU D'ADAPTABILITE A UN USAGE
SPECIFIQUE, SONT LIMITEES, EN DUREE, A LA DUREE DE CETTE GARANTIE
LIMITEE ECRITE. Certains Etats n'autorisent pas de restrictions de durée de la
garantie, auquel cas les restrictions décrites ci-dessus ne vous sont pas
applicables. EN AUCUN CAS NOUS NE POURRONS ETRE TENUS POUR
RESPONSABLES POUR DES DEGATS SPECIFIQUES OU RESULTANT D'UNE
INFRACTION A CETTE GARANTIE OU A TOUTE AUTRE GARANTIE,
EXPRESSE OU IMPLICITE, QUELLE QU'ELLE SOIT. Certains Etats n'autorisent
pas l'exclusion ou la restriction des dégâts accidentels, indirects, spéciaux ou
induits, auquel cas la restriction ci-dessus ne vous est pas applicable. Cette
garantie vous accorde des droits légaux spécifiques, et vous pouvez également
bénéficier d'autres droits variant d'un Etat à l'autre.
Ce symbole sur le produit ou dans le manuel signifie que votre équipement
électrique et électronique doit être, en fin de vie, jeté séparement de vos
déchets ménagés. Il existe en France des systèmes de collecte différents
pour les déchets recyclables. Pour plus d'information, veuillez contacter les
autorités locales ou le revendeur chez qui vous avez acheté le produit.
37
Conditions de garantie
1. La période de garantie est de deux ans à compter de la date d'achat, avec
soumission d'une preuve d'achat.
2. Les instructions de fonctionnement doivent être correctement suivies.
3. Le produit ne doit pas avoir été endommagé par une dégradation, une utilisation
non conforme, une négligence, un accident, une destruction ou une altération du
numéro de série, l'utilisation de voltages ou courants électriques inadaptés, la
réparation, la modification ou la maintenance par toute personne ou tiers autre que
notre propre Service Après Vente ou un centre de réparation agréé, l'utilisation ou
l'installation de pièces de remplacement qui ne soient pas des pièces Saitek, ou la
modification du produit de quelque manière que ce soit, ou l'introduction de ce
produit dans n'importe quel autre produit, ou des dommages causés au produit par
un accident, le feu, des inondations, la foudre, les catastrophes naturelles, ou toute
utilisation allant à l'encontre des instructions fournies par Saitek PLC.
4. Les obligations de Saitek sont limitées à la réparation ou au remplacement par un
produit identique ou similaire, à notre convenance. Afin d'obtenir la réparation d'un
produit sous cette garantie, veuillez présenter le produit et sa preuve d'achat (c'est
à dire le ticket de caisse ou une facture) au Centre de Support Technique Saitek
agréé (la liste vous est fournie sur une feuille séparée se trouvant également dans
l'emballage du produit), en ayant au préalable payé les frais d'envoi. Toute
condition en contradiction avec des lois, règles et/ou obligations fédérales ou
étatiques ne pourra pas être appliquée dans ce territoire spécifique et Saitek
adhèrera à ces lois, règles et/ou obligations.
5. Lors du renvoi du produit en vue d'une réparation, veillez s'il vous plaît à l'emballer
soigneusement, en utilisant de préférence l'emballage d'origine. Merci également
de bien vouloir inclure une note explicative.
6. IMPORTANT : afin de vous permettre d'éviter des coûts et des désagréments
inutiles, merci de vérifier soigneusement que vous avez lu et suivi les instructions
figurant dans ce manuel.
Cette garantie agit en lieu et place de toutes les autres garanties, obligations et
36

39
38
1 2 pulsanti laterali
2 grilletti laterali che funzionano come
pulsanti nel modo classico e come
grilletti analogici in modo X
2 bottoni Back/Start
3 D-Pad a 8 vie
4 4 pulsanti
5 2 joystick analogici con pulsanti
incorporati
r
-
A
N
A
L
O
G
a
n
a
l
o
g
-
L
B
A
C
K
S
T
A
R
T
Saitek
P3200
RUMBLE
P3200 Rumble PC Gamepad
Congratulazioni per avere acquistato Saitek P3200 - il PC gamepad con potenti forze
per il massimo realismo nel gioco. Oltre a disporre di una completa serie di controlli,
tra cui pulsanti, grilletti e joystick, il vostro P3200 può commutare tra due modalità di
gioco per adattarsi ai giochi in cui vi state cimentando.
