Samsung NV70 77 Series User manual

Bruksanvisningen är tillverkad av återvunnet papper till 100 %.
Inbyggd ugn
användarhandbok
föreställ dig möjligheterna
Tack för att du valde en produkt från Samsung.
NV70*77-serien
NV66*77-serien
NV6786-serien
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 1 2014-03-25  5:28:54

Svenska - 2
innehåll
MEKANISKT LÅS
12
12 Användning

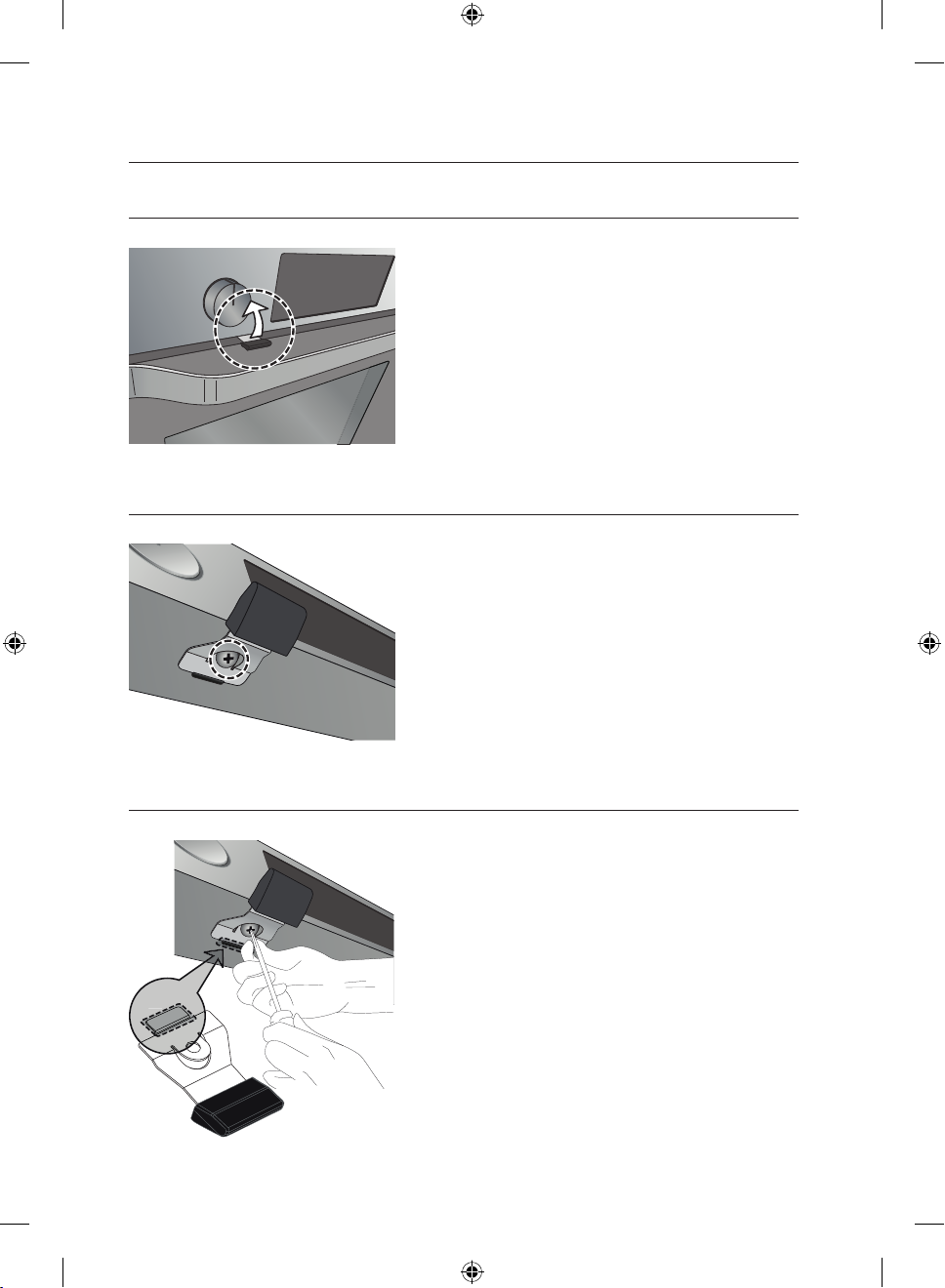

12 Avlägsnande av mekaniskt lås
12 Installation av mekaniskt lås
UGNSKONTROLLER
13
13 Ugnskontroller

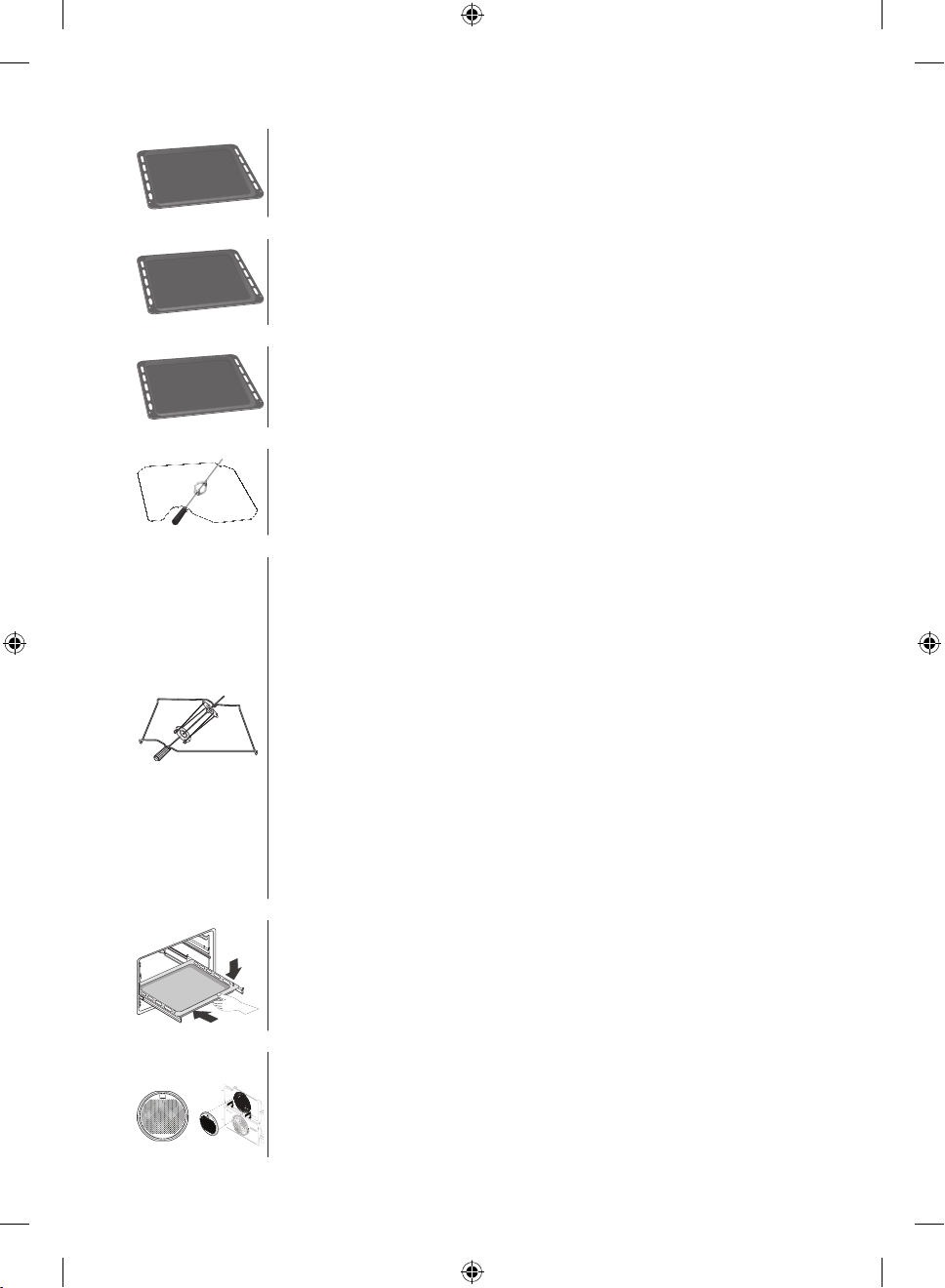

TILLBEHÖR
13
13 Tillbehör
INLEDANDE RENGÖRING
15
15 Inledande rengöring
ANVÄNDA UGNEN
15
15 Använda ugnens olika delar
16 Ställ in tillagningsfunktion
16 Ställ in temperaturen
16 Använda dubbelt läge
16 Dubbelt läge
16 Automatisk uppvärmning
TIDSINSTÄLLNING
17
17 Ställa in tid
17 Ställ in tillagningstimer
17 Ställ in sluttid
18 Ställa in senarelagd start
18 Ställ in kökstimer
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 2 2014-03-25  5:28:54

Svenska - 3
ANDRA INSTÄLLNINGAR
18
18 Tonsignal
18 Ugnslampa
18 Barnlås
18 Slår av
TILLAGNINGSFUNKTION
19
19 Tillagningsfunktion
AUTOMATISK TILLAGNING
20
21 Automatiska tillagningsprogram för enkel ugn
23 Automatiska tillagningsprogram för övre ugn
23 Automatiska tillagningsprogram för nedre ugn
24 Automatiska tillagningsprogram för dubbel ugn
TILLAGNINGSGUIDE
25
25 Stor grill
25 Eko-grill
26 Traditionell
27 Undervärme + Varmluft
27 Varmluft
28 Övervärme + Varmluft
28 Dubbelt läge
29 Testrätter
RENGÖRING OCH SKÖTSEL
30
30 Ångrengöring (beror på modell)
30 Katalytisk emaljyta (beror på modell)
30 Manuell rengöring
31 Rengöring av vattenuppsamlaren
31 Ta loss skenorna (beroende på modell)
31 Göra rent upptill i ugnen (beror på modell)
32 Felsökning
32 Informationskoder
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 3 2014-03-25  5:28:54

Svenska - 4
använda den här bruksanvisningen
Tack för att du valde en SAMSUNG inbyggnadsugn.
Denna bruksanvisning innehåller viktig information om säkerhet och instruktioner avsedda att vägleda
dig vid användning och underhåll av apparaten.
Ta god tid på dig att läsa denna bruksanvisning innan du använder ugnen och behåll denna bok för
framtida referens.
Följande symboler används i texten i denna bruksanvisning:
VARNING eller VAR FÖRSIKTIG Viktigt Kommentar
säkerhetsanvisningar
Installationen av denna ugn måste utföras av en behörig elektriker. Installatören ansvarar för anslutning
av apparaten till strömförsörjningen med beaktande av tillämpliga säkerhetsrekommendationer.
VARNING
Den här enheten är inte avsedd att användas av några
personer (inklusive barn) med nedsatt fysisk, psykisk eller
mental förmåga, eller avsaknad av erfarenhet och kunskap,
om personen eller personerna inte har någon som övervakar
och instruerar angående enhetsanvändningen av en person
som ansvarar för deras säkerhet.
Barn ska övervakas av en vuxen så att de inte leker med
enheten.
Om nätsladden är defekt skall den bytas ut mot en
specialsladd eller en enhet som är tillgänglig hos tillverkaren
eller en auktoriserad servicetekniker.
(Endast fast kabeltyp)
Om strömkabeln skadas måste den bytas ut av tillverkaren,
en servicetekniker eller liknande kvalificerad person för att
undvika en fara. (Endast montering med strömsladd)
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 4 2014-03-25  5:28:54

Svenska - 5
Enheten måste kunna kopplas ifrån strömförsörjningen efter
installationen. Urkoppling blir enkel genom att ha kontakten
åtkomlig eller genom att integrera en strömbrytare i det fasta
kablaget i enlighet med kablagereglerna.
Apparaten blir varm under användning. Omsorg bör vidtas
för att undvika att röra värmeelementen inne i ugnen.
VARNING! Delar som är lättåtkomliga kan bli heta under
användning. Små barn ska hållas på avstånd.
Om enheten har ång- eller självrengöringsfunktion, måste
spill avlägsnas före rengöring och inga verktyg får lämnas i
ugnen under ång- eller självrengöring.
(Endast rengöringsmodell)
Om den här enheten har en självrengörande funktion kan
ytorna bli hetare än vanligt under självrengöringsprocessen
och barn ska hållas på avstånd. (Endast rengöringsmodell)
Använd bara rekommenderad termometer för den här
ugnen. (Endast termometer med givare)
Ångrengörare får inte användas.
VARNING! Se till att apparaten är avstängd innan lampan
byts ut för att undvika risk för elektrisk stöt.
Använd inte slipmedel eller vassa metallskrapor för att
rengöra ugnens glas eftersom det kan repa ytorna, vilket kan
leda till att glaset spricker.
VARNING! Enheten och dess åtkomliga delar kan bli heta
under användning.
Omsorg bör vidtas för att undvika att röra
värmeelementen. Barn under 8 år ska inte använda
apparaten utan övervakning.
01 ANVÄNDA DEN HÄR MANUALEN OCH SÄKERHETSANVISNINGAR
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 5 2014-03-25  5:28:54

Svenska - 6
Denna enhet kan användas av barn från 8 år och äldre och
personer med nedsatt fysisk, sensorisk eller mental förmåga
eller utan erfarenhet och kunskap om de har övervakats
eller instruerats i att använda enheten på ett säkert sätt och
förstår riskerna i samband med att använda enheten. Barn
får inte leka med enheten. Rengöring och användarunderhåll
skall inte utföras av barn utan övervakning.
Temperaturen på åtkomliga ytor kan vara hög när enheten
används.
Luckan eller den yttre ytan kan bli varm när enheten används.
Förvara enheten och dess sladd utom räckhåll för barn som
är yngre än 8 år.
Apparaterna är inte avsedda att användas med en extern
timer eller separat fjärrstyrning.
Placera den uppbända ramsidan i den
bakre delen som stöd för vilopositionen vid
tillagning av stora mängder. (Modellberoende)
VAR FÖRSIKTIG!
Om ugnen har skadats under transport, får den inte anslutas.
Denna apparat får endast anslutas till strömförsörjningen av en särskilt behörig elektriker.
Vid fel eller skada på apparaten, skall du inte försöka använda den.
Reparationer får endast utföras av en behörig elektriker. En felaktigt utförd reparation kan leda
till allvarliga skador för dig och andra. Om din ugn behöver repareras, kontakta SAMSUNG
servicecenter eller din återförsäljare.
Elektriska ledningar och kablar får inte komma i kontakt med ugnen.
Ugnen skall anslutas till strömförsörjningen med en godkänd kretsbrytare eller säkring. Använd
aldrig grenuttag eller förlängningssladdar.
Apparatens strömförsörjning skall kopplas från vid reparation eller rengöring.
Var försiktig vid anslutning av elektrisk utrustning till uttag i närheten av ugnen.
Om enheten har ångfunktion ska du inte använda den när vattentillförselenheten är skadad.
(Endast ångfunktionsmodell)
Om enheten är skadad eller har sprickor ska du inte använda den utan kontakta närmaste
servicecenter. (Endast ångfunktionsmodell)
Denna ugn är endast avsedd för tillagning av mat för hushållsanvändning.
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 6 2014-03-25  5:28:54

Svenska - 7
Under användning blir ugnens inre ytor tillräckligt heta för att orsaka brännskador.
Rör inte vid värmeelementen eller ugnens inre ytor förrän de svalnat.
Förvara aldrig antändbara material i ugnen.
Ugnens ytor blir heta när apparaten används vid hög temperatur under en längre tid.
Vid tillagning, var försiktig då du öppnar ugnsluckan, eftersom het luft och ånga snabbt strömmar
ut.
Vid tillagning av rätter som innehåller alkohol, kan alkoholen dunsta vid höga temperaturer och
ångan kan fatta eld om den kommer i kontakt med ugnens heta delar.
För din säkerhet skall du inte använda ång- eller högtrycksapparater för rengöring.
Barn ska hållas på säkert avstånd när ugnen används.

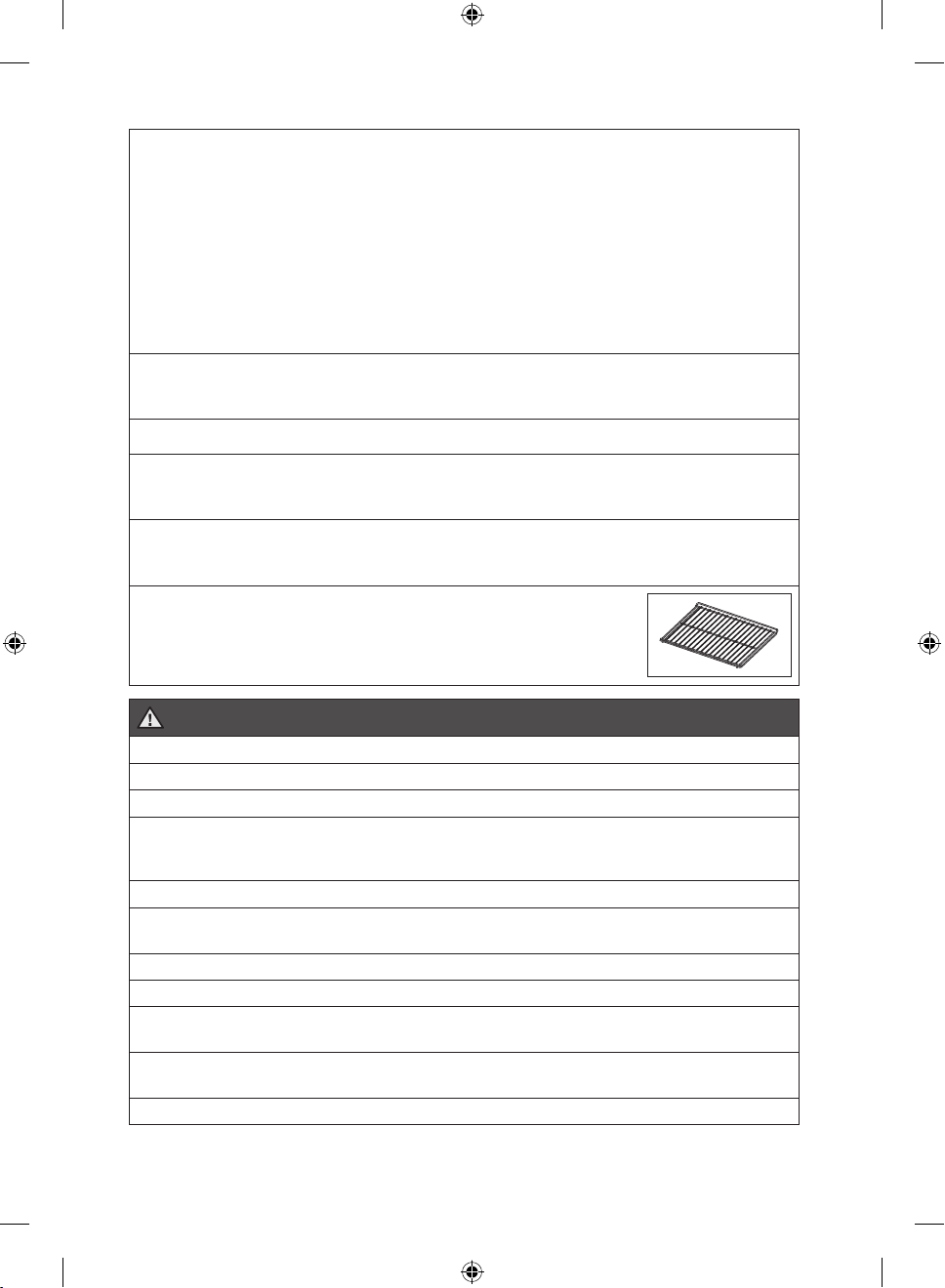

Frysta livsmedel, som t.ex. pizza, skall tillagas på grillgallret. Om bakplåten används, kan den
deformeras p.g.a. de stora temperaturskillnaderna.
Häll inte vatten i ugnens botten när den är het. Detta kan orsaka skada på den emaljerade ytan.
Ugnsluckan skall vara stängd under tillagning.
Placera inte aluminiumfolie i botten av ugnen och placera inte bakplåtar eller formar på den.
Aluminiumfolie blockerar värmen, vilket kan orsaka skador på den emaljerade ytan och därmed
leda till dåliga tillagningsresultat.
Fruktjuicer efterlämnar fläckar som kan vara omöjliga att få bort från ugnens emaljerade ytor.
Vid tillagning av mycket mjuka kakor skall ett djupt kärl användas.
Placera inte eldfasta lergods på den öppna ugnsluckan.
Om barn befinner sig nära tvättmaskinen skall en vuxen kontrollera att de inte leker med den.
Håll barn borta från luckan när du öppnar eller stänger den, eftersom de kan slå sig på luckan
eller fastna med fingrarna i den.
Du ska inte kliva på, sitta på eller placera tunga saker på luckan.
Öppna inte luckan med onödigt mycket kraft.
VARNING! Koppla inte ur apparaten från strömmen efter att tillagningsprocessen är klar.
VARNING! Lämna inte luckan öppen när ugnen är igång.
BYTE AV LAMPA
Risk för elektrisk stöt!
Innan någon av glödlamporna byts ut ska
följande åtgärder vidtas:
• Slå av ugnen.
• Koppla från ugnen från strömkällan.
• Skydda ugnens glödlampa och glashölje genom att
lägga en trasa på botten av ugnen.
• Lampor kan köpas från ett servicecenter för SAMSUNG.
01 ANVÄNDA DEN HÄR MANUALEN OCH SÄKERHETSANVISNINGAR
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 7 2014-03-25  5:28:54

Svenska - 8

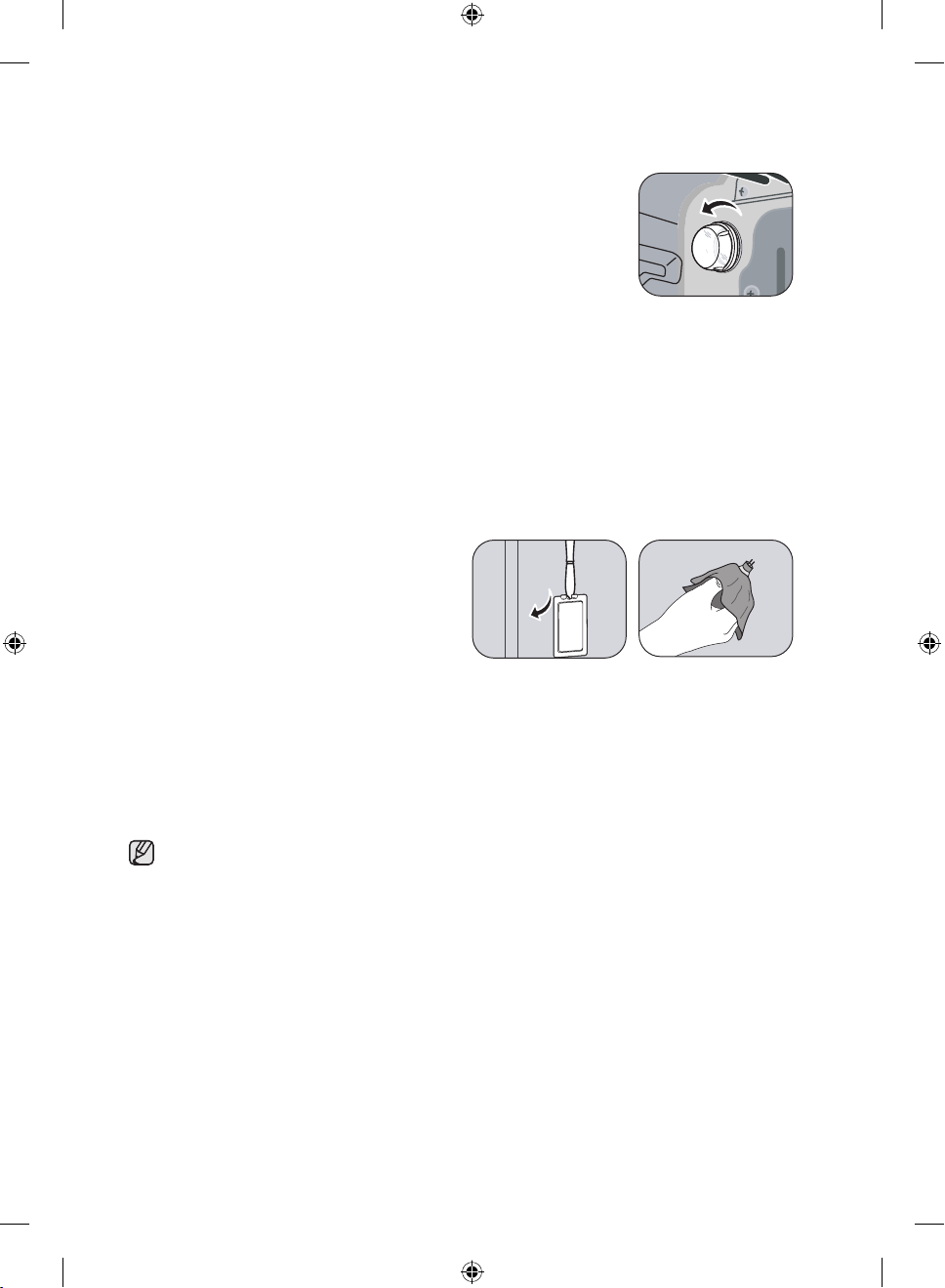

Bakre ugnslampa
1. Avlägsna skyddet genom att vrida moturs
och plocka bort metallringen, rutans
ring och rengör glaset. Vid behov kan
glödlampan bytas ut mot en 25 watts,
300 °C värmetålig ugnsglödlampa.
2. Rengör glashöljet, metallringen och rutans ring vid behov.
3. Montera metallringen på glashöljet.
4. Placera glashöljet där du har plockat bort det i steg 1
och vrid medurs för att hålla på plats.
Ugnssidolampa (modellberoende)
1. Ta bort glashöljet genom
att hålla i den undre änden
med en hand, för in ett
platt, vasst föremål som
en matkniv mellan glaset
och tryck upp höljet.
2. Tryck ut det.
3. Vid behov kan halogenlampan bytas ut mot en
25-40 watts, 300 °C värmetålig ugnshalogenlampa.
Tips! Använd alltid en torr trasa vid hantering av
halogenlampor för att förhindra att svett från händerna
lägger sig på ytan. Det förlänger lampans livslängd när
du byter lampan.
4. Sätt tillbaka glashöljet.
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 8 2014-03-25  5:28:55

Svenska - 9
BORTTAGNING AV LUCKA
Ugnsluckan bör inte avlägsnas vid normal användning, men om den måste tas bort för t.ex.
rengöring, skall dessa instruktioner följas.
VAR FÖRSIKTIG! Ugnsluckan är tung.
70
2
1
1. Öppna luckan och vrid
upp clipsen på de båda
gångjärnen helt.
2. Stäng igen luckan till en
vinkel på omkring 70°.
Ta tag i sidorna i mitten på
ugnsluckan och dra tills
gångjärnen kan tas ut.
3. För att sätta tillbaka
luckan efter rengöringen
upprepar du steg 1 och 2
i omvänd ordning. Clipset
på gångjärnet ska vara
stängt på båda sidor.
AVLÄGSNANDE AV RUTAN
Ugnsluckan är försedd med tre glasrutor som är placerade mot varandra.
Dessa rutor kan avlägsnas för rengöring.
Glass 1
Glasruta 1 Glass 1
Glass 2
Glasruta 1
Glasruta 2
1. Tryck på båda knapparna
på vänster och höger sida
om luckan.
2. Demontera kåpan och
avlägsna ruta 1 och 2 från
luckan.
3. Efter att du har rengjort
glasrutorna upprepar du
steg 1 och 2 i omvänd
ordning för att sätta ihop
luckan. Kontrollera rätt
plats för glasruta 1 och 2
med bilden ovan.
MONTERING: Luckans glas varierar från 2 EA till 4 EA beroende på modell.
Vid montering av innerglasruta 1, placera den i pilens riktning nedan.
01 ANVÄNDA DEN HÄR MANUALEN OCH SÄKERHETSANVISNINGAR
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 9 2014-03-25  5:28:55

Svenska - 10
AUTOFUNKTION FÖR ENERGIBESPARING
• Om du inte väljer någon funktion när apparaten är mitt i inställning eller användning och tillfälligt
stoppad avbryts funktionen och klockan visas efter 10 minuter.
• Belysning: Vid matlagning kan du släcka lampan genom att trycka in knappen för belysning.
För att förbruka mindre energi stängs ugnens belysning av några minuter efter det att
tillagningsprogrammet påbörjats.
KORREKT AVFALLSHANTERING AV PRODUKTEN
(ELEKTRISKA OCH ELEKTRONISKA PRODUKTER)
(Gäller i länder med separata insamlingssystem)
Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska
tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat
hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av
beståndsdelarna för att förhindra fara för hälsa och miljö.
Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare
information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.
Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet.
Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt
avfall.
NEO Twin_NV70H7786ES_EE_DG68-00537A-00_SE.indd 10 2014-03-25  5:28:55
