Samsung WA1034D0 Instruction Manual

CARACTERISTICAS 1
DESCRIPCION DE LOS COMPONENTES 2
INSTRUCCIONES DE SEGURIDAD 3
INSTALACION Y MANTENIMIENTO 4
Lugar 4
Como concetar la manguera de desagüe 4
Para Lavadoras con bomba de desagüe 4
Cómo conectar la manguera de suminstro de auga 4
Cómo limpiar la malla del filtro 5
Cómo adicionar detergente 5
Cómo adicionar suavizante 5
Cómo limpiar la filtro 5
Cómo nivelar máquina 5
INSTRUCCIONES DE LAVADO 6
Procedimiento 6
PROGRAMAS DE LAVADO 7
GUIA DE SOLUCION DE PROBLEMAS 8
PROGRAMAS OPCIONALES 9
ESPECIFICACIONES
Importante: Lea detenidamente su instructivo
antes de encender por primera vez su aparato.
Manual de instruccions
WA1034D0-E-01026A 01.1.29 10:5 AM 페이지1

(a)
(a)
(b)
(b)
(c)

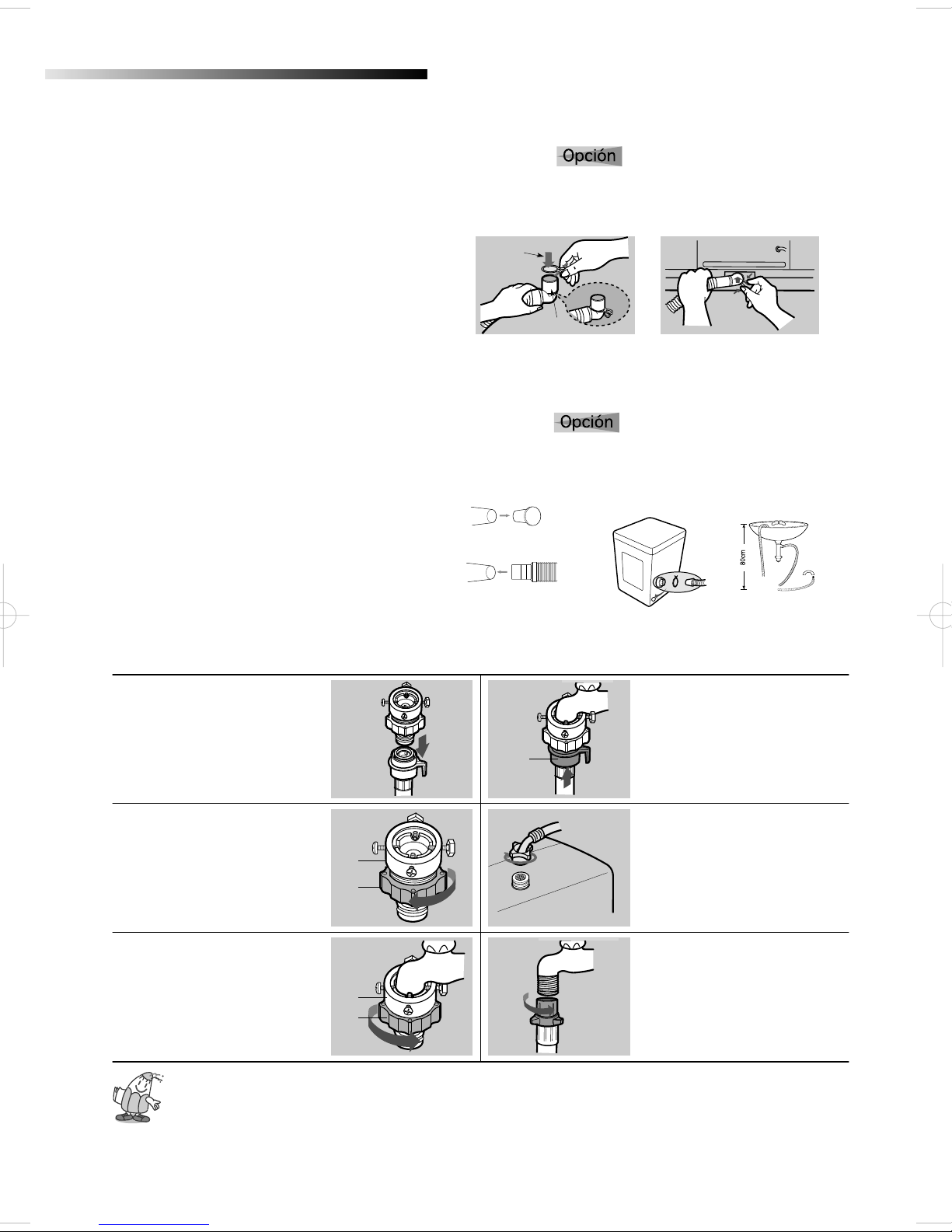

INSTALACION Y MANTENIMIENTO
4
Deje un espacio libre entre la lavadora y la pared,
de por lo menos 10cm.
Coloque la lavadora sobre una superficie
nivelada y firme para evitar ruido y vibración.
Ajuste las patas de la lavadora para que quede
nivelada. Nunca coloque la lavadora cerca de
agua.
No coloque la lavadora en habitaciones con vapor
o en aquellos lugares en que quede expuesta a la
lluvia.
La humedad puede destruir la aislación eléctrica y
producir riesgo de choque eléctrico.
Evite la luz directa del sol o los calefactores.
Debido a que las piezas plásticas y eléctricas se
dañan por el calor directo, nunca coloque la
lavadora cerca de hornos, calderas, etc. No la
coloque bajo la luz directa del sol.
LUGAR . . .
COMO CONECTAR LA MANGUERA DE SUMINISTRO DE AGUA
Después de presionar el aro de ensambladura (a),
introduzca la manguera de desagüe (b) en dirección
al desagüe.
COMO CONECTAR LA MANGUERA DE
DESAGÜE
PARA LAVADORAS CON BOMBA DE
DESAGÜE
1
(a)
(b)
1. Saque el adaptador de la
manguera de suministro de
agua.
2. Con un destornillador en cruz,
suelte los tres tornillos del
adaptador. Luego, tome el
adaptador y sujete las piezas (a)
y (b) dejando un espacio de
aprox, 5mm entre ella.
3. Conecte el adaptador a la llave
de agua apretando firmemente
los tormillos.
Luego, gire la pieza (b) en direc-
ción a la flecha.
5. Conecte el otro extremo de la
manguera de suministro de agua
a la válvula de entrada de agua
que estáen la parte posterior de
la máquina.
Atornille completamente la
manguera a la derecha.
Si la llave de agua es tipo rosca,
conéctela a una manguera que
corresponda a este tipo de llave.
4. Conecte la manguera de su -
ministro de agua al adaptador.
Tire hacia abajo la pieza (c) de la
manguera de suministro de agua.
Al escuchar un "Click" la pieza (c)
se ha liberado, y la manguera ha
quedado automáticamente
conectada al adaptador.
Después de completar la conexión, si se filtra agua por la manguera, repita los misnos pasos antes
indicados. Use un tipo de llave convencional.
Si el grifo es cuadrado o demasiado grande, quite el aro de espacio antes de introducir el grifo en el
adaptador.
●
Asegúrese de conectar
comoctamente la manguera
de desagüe a la salida de
desagüe que estáen la parte
izquierda de la máquina.
●
Instale la manguera
de
desagüe
aproximadamente
80cm sobre el
nivel del suelo.
●
Saque la capa de
manguera, conecte
la manguera de
desagüe.
capa de
manguera
manguera
de desagüe
WA1034D0-E-01026A 01.1.29 9:49 AM 페이지5

6
INSTRUCCIONES DE LAVADO
PROCEDIMIENTO
1. Separe por categoría la ropa.
Evite lavar ropa delicada con ropa demasiado sucia
óropa de color con ropa blanca.
2. Coloque la ropa dentro de la lavadora.
Antes de cargar revise todos los bolsillos cierre las cremalleras. etc.
3. Agregue/Adicione el detergente.
4. Agregue/adicione el suavizante.
5. Oprima el botón “ENCENDER”.
No es necesario que seleccióne nivel del agua, temperatura del agua.
Si usted eliga el programa “FUZZY”. Despues oprima el botón
INICIO/PAUSA.
6. Escoja el programa de lavado o Función opcional
(Véase la página 8.)
7. Escoja el nivel del agua.
Antes de escoger el nivel del agua recuerde lo siguiente:
Cuando usted escoje el programa FUZZY, SUAVE, LANA,
JEAN, el nivel del agua es seleccionado automáticamente,
pero si usted escoje el nivel del agua manualmente usted
puede seleccionar MAXIMO, MEDIO, BAJO, MINIMO.
8. Escoja la temperatura del agua.
Antes de escoger el nivel del agua recuerde lo siguiente:
1) Usted puede escoger CALIENTE, TIBIA y FRIA para todos
los programas excepto para el programa de SUAVE.
CALIENTE es lavado caliente y enjuague fria.
TIBIA es lavado tibia y enjuague fria.
FRIA es lavado fria y enjuague fria.
2) Usted puede escoger TIBIA y FRIA para el programa SUAVE.
9. Cierre la tapa y presione el botón INICIO/PAUSA.
o.
sta
uste
a,
WA1034D0-E-01026A 01.1.29 9:49 AM 페이지7

9
PROGRAMAS OPCIONALES
FUNCION BOTON
SOLO LAVADO
Presione el botón de ENCENDER.
Presione dos veces el botón MANUAL.
Presione una vez el botón INICIO/PAUSA.
Al presionar el botón MANUAL, el tiempo de lavado se modifica a una razón de 2 minutos por
presión en un rango de 3 a 25 minutos.
ENJUAGUE Y CENTRIFUGADO
Presione el botón de ENCENDER.
Presione seis veces el botón
MANUAL .
Presione una vez el botón INICIO/PAUSA.
El proceso de enjuague y centrifugado comienza.
Al presionar el botón
MANUAL , el tiempo de enjuague se modifica en un rango de 1 a 5 veces.
LAVADO Y ENJUAGUE
Presione el botón de ENCENDER.
Presione cinco veces el botón
MANUAL .
Presione una vez el botón INICIO/PAUSA.
Al presionar el botón
MANUAL , el tiempo de enjuague se modifica en un rango de 1 a 5 veces.
SOLO ENJUAGUE
Presione el botón de ENCENDER.
Presione tres veces el botón MANUAL.
Presione una vez el botón INICIO/PAUSA.
Al presionar el botón MANUAL, el tiempo de enjuague se modifica en un rango de 1 a 5 veces.
REMOJAR
Presione el botón de ENCENDER.
Seleccione el ciclo(cada vez que se presiona este botón,
el programa de lavado cambia.) 󱈚FUZZY, FUERZA, SUAVE, LANA, JEAN
Presione una vez el botón MANUAL. Presione una vez el botón INICIO/PAUSA.
※ Se lleva a cabo una operacíon de diez minutos (1 minuto de lavado y 4 minutos de remojado) d urante 30 minutos.
SOLO CENTRIFUGADO
Presione el botón de ENCENDER.
Presione cuatro veces el botón
MANUAL .
Presione una vez el botón INICIO/PAUSA.
Al presionar el botón
MANUAL , el tiempo de centrifugado se modifica a una razón de 1
minuto por presión en un rango de 5 a 11 minutos.
PROGRAMACION
Presione el botón de ENCENDER.
Seleccione el ciclo(cada vez que se presiona este botón, el programa de lavado cambia.)
󱈚FUZZY, FUERZA, SUAVE, LANA, JEAN
Presione una vez el botón MANUAL. Presione una vez el botón INICIO/PAUSA.
※ Se lleva a cabo una operacíon de diez minutos .
SIN CENTRIFUGO
Presione el botón de ENCENDER.
Presione dos veces el botón MANUAL.
Presione una vez el botón INICIO/PAUSA.
Al presionar el botón MANUAL, el tiempo de lavado se modifica a una razón de 2 minutos por presión
en un rango de 3 a 25 minutos.
Botón de
Manual
una vez
Botón de
Ciclo
Botón de
Manual
dos veces
Botón de
Ciclo
Botón de
Manual
tres veces
Botón de
Ciclo
Botón de Manual
cuatro veces
Botón de Manual
cinco veces
Botón de Manual
seis veces
Botón de Manual
siete veces
Botón de Manual
ocho veces
WA1034D0-E-01026A 01.1.29 9:49 AM 페이지10

EN CASO DE REQUERIR SERVICIO TECNICO
Si se le presenta algún problema con este producto, llame inmediatamente a
cualquier servicio técnico cercano indicado su nombre, dirección y número
telefónico.
EXPORTADO POR : SAMSUNG ELECTRONICS CO., LTD 416, MAETAN-3DONG, SUWON, KOREA
ESPECIFICACIONES
CODE NO. : DC68-01026A-01
NIVEL ESTANDAR
DE AGUA
CONSUMO DE
ENERGIA
DIMENSIONES
PESO
PRESION DE AGUA
USO DE AGUA
202ℓ
CAPACIDAD DE LAVADO
W607xD677xH900mm
47kg
0.05~0.78 MPa
(0.5 ~ 8.0 ㎏·f/㎠)
102 rpm
690 rpm
8kg
VELOCIDAD DE ROTACION
DEL PULSADOR
VELOCIDAD DE ROTACION DEL
TAMBOR DE CENTRIFUGADO
LAVADORA AUTOMATICA/IMPULSOR 8 kg
ALTO
MEDIO
BAJO
MINIMO
75ℓ
55ℓ
42ℓ
31ℓ
LAVADO 450W
CENTRIFUGADO 270W
