Santec HEL-IR65D User manual

Version 1.2k-f/1110/dt-engl/A6
BEDIENUNGSANLEITUNG / USER MANUAL
DEUTSCH / ENGLISH
Wetterschutzgehäuse mit IR-LED Scheinwerfer
Weather-proof housing with IR-LEDs
Modelle / Models:
HEL-IR65D
HEL-IR75D

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig
durch und halten Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine
Gewährleistung oder Serviceleistung in Anspruch nehmen möchten, wenden Sie sich
bitte an Ihren Fachhändler oder rufen Sie unsere Service Hotline an.
Zusätzliche Informationen finden Sie auch auf unserer Internetseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei Sanyo Video Vertrieb AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen Geneh-
migung der Sanyo Video Vertrieb AG. Der Nachdruck – auch auszugsweise – ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der Sanyo Video Vertrieb AG. Übrige evtl. genannte
Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw. Marken der
jeweiligen Inhaber. Sie stehen in keinem Zusammenhang mit der SVV AG.
© Copyright by Sanyo Video Vertrieb AG, Ahrensburg
SANTEC Service Hotline:
+49 / (0) 900 / 1 72 68 32
+49 / (0) 900 / 1 SANTEC
(0,89 €/Minute aus dem Fest-
netz der Deutschen Telekom AG.)
[email protected]

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 3 -
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new
system for the first time. Please follow all instructions and observe the warnings
contained in this manual.
Please contact your local dealer or use the SANTEC Service Hotline if you have any
questions or if you wish to claim for a service or warranty.
You will find further information on our website:
www.santec-video.com
All rights reserved. This publication may not be reproduced, stored in a retrieval system or transmitted,
in any form or by any means (electronic, mechanical, photocopying, recording or otherwise), without
the written prior permission of Sanyo Video Vertrieb AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of Sanyo Video Vertrieb AG. All other companies or products
mentioned in this publication are trademarks, registered trademarks or brands of the respective
company. They are not connected in any way with Sanyo Video Vertrieb AG.
© Copyright by Sanyo Video Vertrieb AG, Ahrensburg (Germany)
SANTEC Service Hotline:
+49 / 900 / 1 72 68 32
+49 / 900 / 1 SANTEC
(if available from your country)
[email protected]

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 4 -
DEUTSCH
Inhaltsverzeichnis
Allgemeine Vorsichtsmaßnahmen 5
Allgemeine Sicherheitshinweise 6
Teilebeschreibung und Abmessungen 8
Installation – Sicherheitshinweis 9
Installation 10
Besondere Ausstattungsmerkmale 14
Technische Daten 14
ENGLISH
Table of contents
Safety precautions 16
Safety instructions 17
Part description and dimensions 19
Installation: Security notes 20
Installation 21
Technical specifications 25

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 5 -
Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr: Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen
Sie niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen elektri-
schen Schlag erleiden.
Achtung: Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs-
und Wartungsanweisungen hin.
CE-Richtlinien
Vorsicht: Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Dieses Gerät entspricht den CE-Richtlinien.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
V
ORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 6 -
Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung getrennt
werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf nicht
ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen wurden. Diese
können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls Verletzungen und einen
elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben des
Herstellers installiert werden. Schweres Gerät sollte mit großer Sorgfalt transportiert werden.
Schnelle Halts, übermäßige Krafteinwirkungen und unebener Boden können die Ursache sein,
dass das Gerät zu Boden fällt und schweren Schaden an Personen und anderen Objekten
verursacht.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät vor
Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden. Sorgen Sie
dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht sicher sind, ob
die am Installationsort vorhandene Stromversorgung verwendet werden kann, fragen Sie Ihren
Händler.
Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als
Sicherheitsvorkehrung einen Netzanschlussstecker mit unterschiedlichen Klinken, welche nur auf
eine Art und Weise mit der Netzsteckdose verbunden werden können. Versuchen Sie niemals,
diese Sicherheitsvorkehrung eines polarisierten Steckers außer Betrieb zu setzen.
Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es auch nur
an eine entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen werden. Steht eine
solche Schukosteckdose nicht zur Verfügung, dann sollte sie von einem Elektriker installiert
werden.
Anschlusskabel sollten so verlegt werden, dass man nicht darauf treten kann oder dass sie durch
herab fallende Gegenstände beschädigt werden können.
Bei einem Gewitter oder bei längerer Nutzungspause sollte das Gerät immer von der
Betriebsspannung getrennt werden. Lösen Sie auch andere Kabelverbindungen. Auf diese Weise
schützen Sie das Gerät vor Blitzschäden oder Stromstößen.
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überbelastung aus. Feuer und elektrische
Schläge können die Folge sein.
Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie können Spannungs-
führende Teile berühren und einen elektrischen Schlag erhalten.
Vergießen Sie auch niemals Flüssigkeiten über das Gerät.

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 7 -
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät aus und
trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst Wartungs- oder
Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich gefährlichen Spannungen
aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten ausschließlich qualifizierten
Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden oder
solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile können zu
Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien Betrieb
überprüft werden.
Die Installation des Geräts sollte nur von qualifiziertem Wartungspersonal ausgeführt werden und
muss den örtlichen Spezifikationen und Vorschriften entsprechen.
Dieses Gehäuse ist mit einem IR-Scheinwerfer ausgerüstet, bewahren Sie, bei
eingeschaltetem IR-Scheinwerfer stets einen Abstand von > 1m, um
Gesundheitsschäden vorzubeugen. Schauen Sie nie direkt in den IR-Scheinwerfer
hinein, um Augenschäden zu vermeiden!
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden gesetzlichen
Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer
Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte entsorgen Sie
das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.
Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung der Wetterschutzgehäuse
HEL-IR65D und HEL-IR75D.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine
Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen
zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie das Gehäuse in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch.
Bewahren Sie diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle
Komponenten des Gerätes mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen Sie
das Gerät nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht, ein
defektes Gerät selbst zu reparieren, sondern lassen Sie die Reparaturen ausschließlich von
qualifiziertem Fachpersonal ausführen! Bei unsachgemäßer Handhabung des Gerätes
entfällt jeglicher Garantieanspruch.

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 8 -

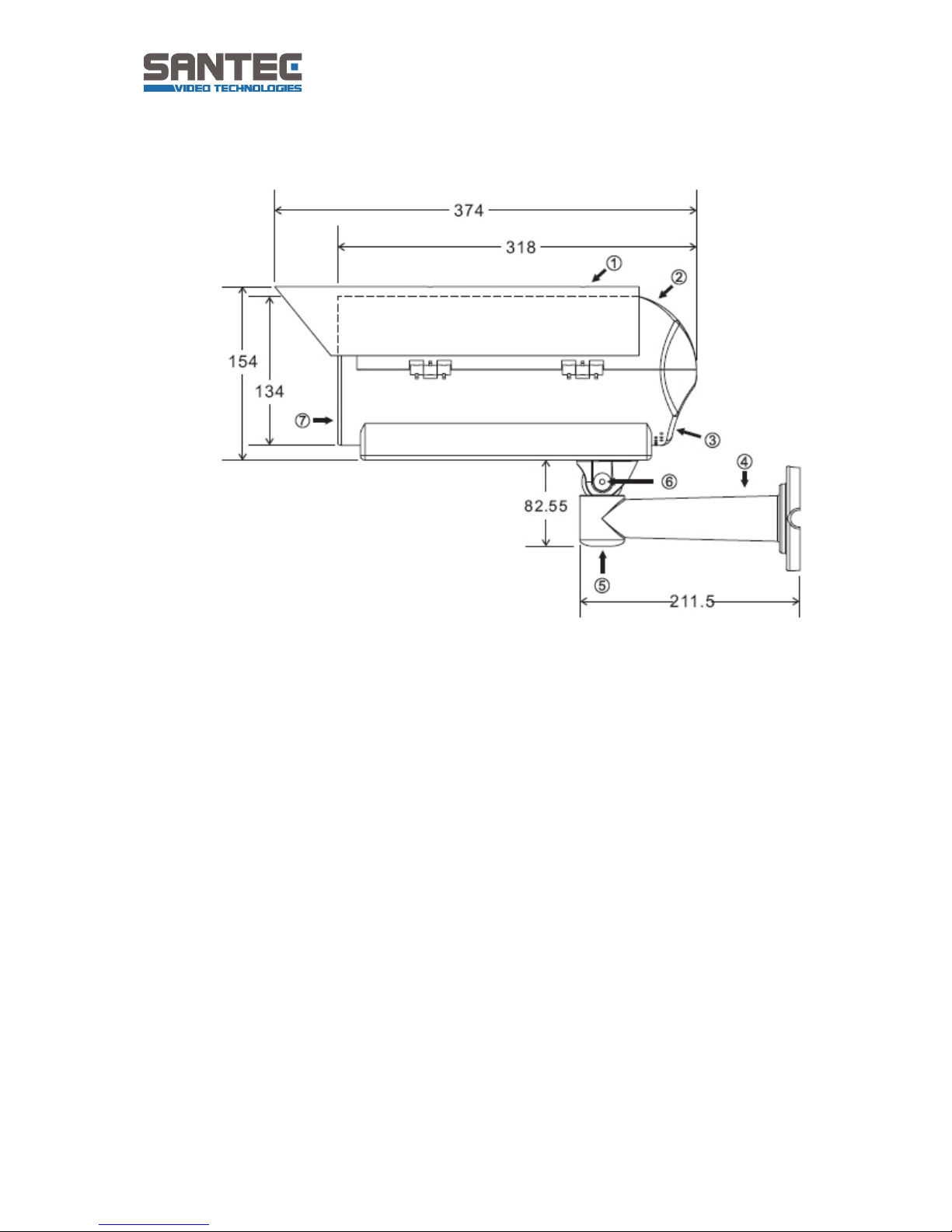

Teilebeschreibung und Abmessungen
Maßeinheit: mm
1. Sonnendach
2. obere Gehäusehälfte
3. untere Gehäusehälfte
4. Wandhalter
5. Einstellschraube zur Ausrichtung der Gehäuses (schwenken)
6. Einstellschraube zur Ausrichtung der Gehäuses (neigen)
7. Frontscheibe

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 9 -
Installation - Sicherheitshinweise
Bevor die IR-Scheinwerfer in Betrieb genommen werden, lesen Sie die folgenden Sicher-
heitshinweise sorgfältig durch.
Vor Öffnen des Gerätes Spannung ausschalten.
Die IR-Scheinwerfer sind nur zum Festanschluss vorgesehen.
Es sind die geltenden VDE Vorschriften zu beachten.
Bewahren Sie stets einen Abstand von >1 m, um Gesundheitsschäden vorzubeugen.
Schauen Sie nie direkt in den IR-Scheinwerfer hinein, um Augenschäden zu
vermeiden
Allgemeine Hinweise:
Die Reichweite eines Infrarotstrahlers ist stark abhängig vom Einsatzort und von der
Umgebung. Stark absorbierende Flächen wie z. B. dunkle, raue Strukturen (Boden,
Rasen oder Asphalt) können zu einer deutlichen Verringerung der maximalen
Reichweite führen. Stark reflektierende Flächen wie z.B. helle, glatte Strukturen
innerhalb der aufzunehmenden Szene können zu einer Überstrahlung des Bildes
führen.
Das monochromatische Licht von LED-IR Strahlern führt zu einer deutlichen
Einschränkung des Kontrastumfanges des aufgenommenen Bildes. IR-Strahler sind mit
unterschiedlichen Abstrahl-Charakteristiken zu erhalten. Die Öffnungswinkel der
Strahler sind auf die Brennweiten der verwendeten Objektive abzustimmen. Der
Abstrahlwinkel ist u. a. von der Umgebung abhängig.
Kameraeinstellungen: (Kamera nicht im Lieferumfang enthalten)
Die Einstellung der Blendenregelung sollte immer vor Ort geschehen. Die Einstellung des
Auflagemaßes und des Focus muss vor Ort bei Dunkelheit und möglichst voll geöffneter
Blende geschehen, um eine größtmögliche Schärfe des Bildes zu erreichen.

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 10 -
Installation

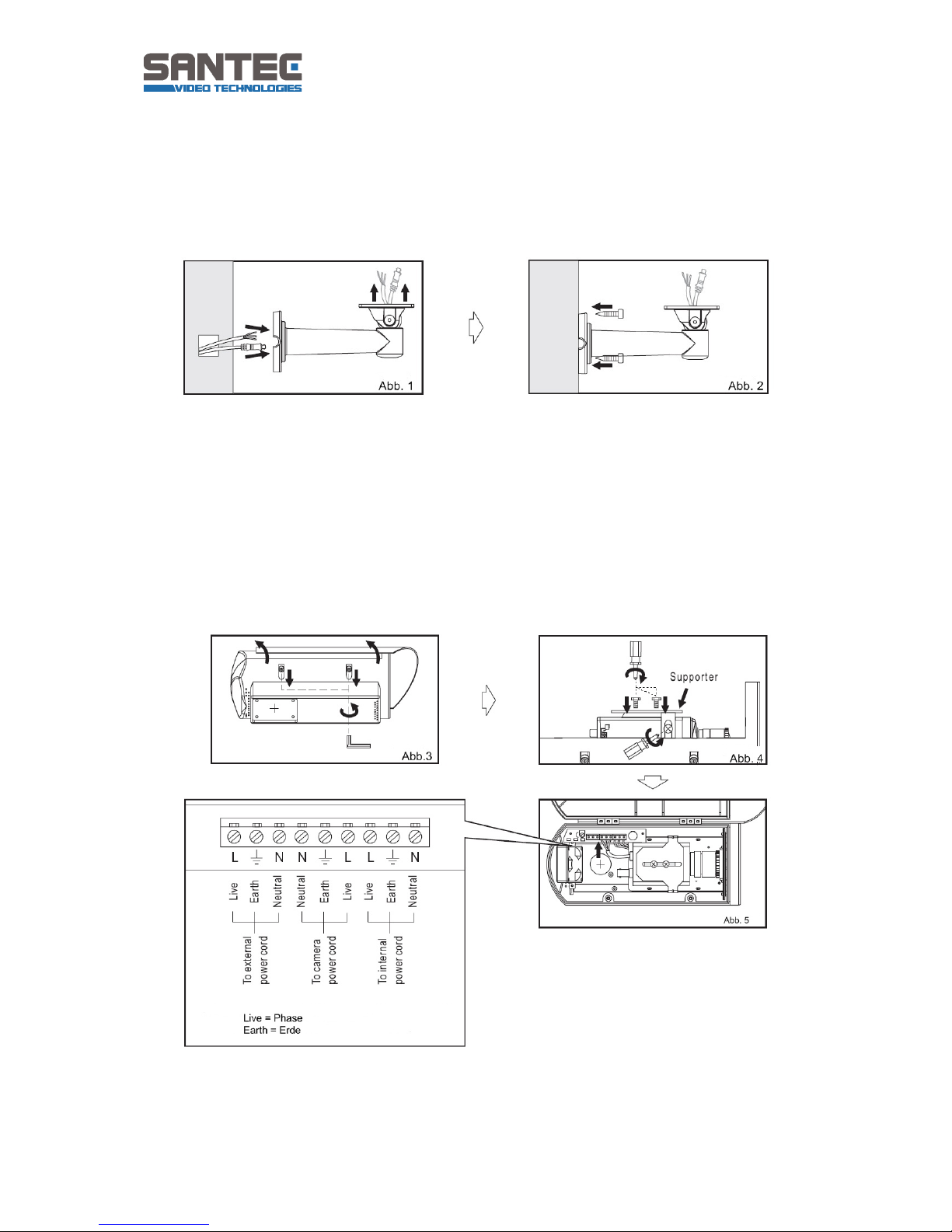

1. Packen Sie zuerst den Wandhalter aus. Legen Sie die notwendigen Kabel
(Stromversorgungskabel und Videokabel) durch den Wandhalter und befestigen Sie
den Halter fest an einer dafür geeigneten Wand (Abb. 1 und 2).
2. Nehmen Sie das Gehäuse aus der Verpackung und öffnen Sie die obere
Gehäusehälfte mit einem passenden Werkzeug (Abb. 3). Lösen Sie zuerst die beiden
Schrauben der Kamerahalterungsplatte und benutzen Sie eine ¼" Schraube zur
Befestigung der Kamera, die in das Gehäuse eingebaut werden soll (Abb. 4).
Schließen Sie die Stromversorgung der Kamera an die Anschlussplatine an (Abb. 5).
Hinweis: Schrauben Sie die Kamera noch nicht zu fest, damit Sie sie später noch
ausrichten können (vor und zurück).
Hinweis:
Bei Verwendung eines 2-adrigen Kabels wird Phase und Neutral angeschlossen.
Bitte die Sicherheitsbestimmungen beachten!

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 11 -

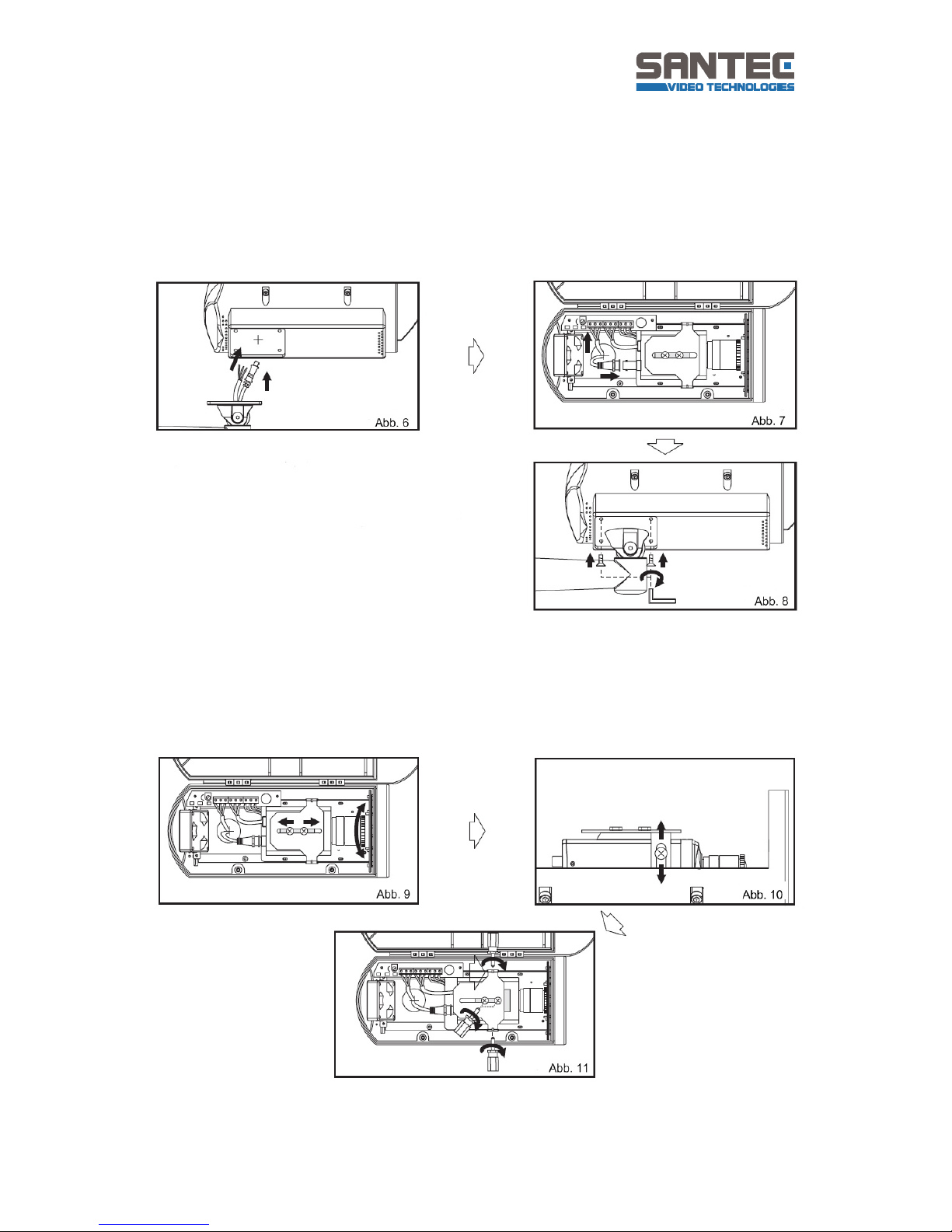

3. Stecken Sie das Videokabel und das Stromversorgungskabel durch die Öffnung in
der unteren Gehäusehälfte (Abb. 6) und befestigen Sie es an der Anschlussplatine
(Abb. 7). Befestigen Sie den Wandarm mit den beigefügten 4 silbernen Schrauben an
der unteren Gehäusehälfte. Vergessen Sie hierbei nicht, die Dichtung einzubauen
(Abb. 8).
4. Richten Sie die eingebaute Kamera aus und stellen Sie das Objektiv der Kamera
nach Ihren Wünschen richtig ein (Abb. 9 und 10).
Danach drehen Sie alle Schrauben fest (Abb. 11).

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 12 -

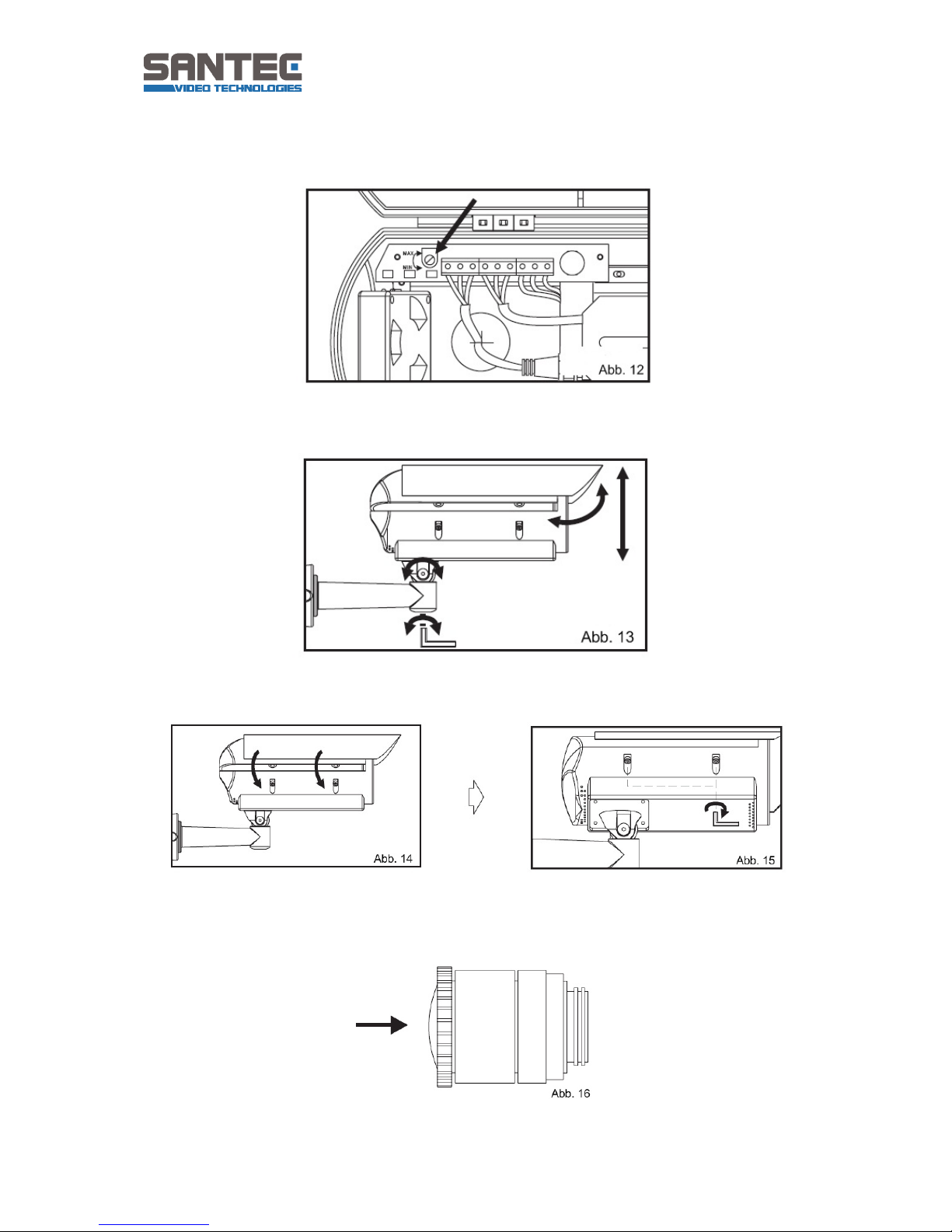

5. Stellen Sie mit VR1 den gewünschten Einschaltbereich des IR-LED Scheinwerfers
ein (Abb. 12). Wenn VR1 nach rechts gedreht wird, schalten die IR-LEDs früher ein,
drehen Sie VR1 nach links, wird der IR-LED-Strahler später aktiviert (Abb. 12)
6. Richten Sie das Gehäuse wunschgemäß aus und drehen Sie die "Einstellschraube
zur Ausrichtung der Gehäuses" fest (Abb. 13).
7. Klappen Sie die obere Gehäusehälfte wieder zu schrauben Sie das Gehäuse zu
(Abb. 14 und 15).
Bitte beachten Sie, dass keine Objektive mit zu kleiner Brennweite benutzt werden,
sonst gibt es einen "Tunnelblick" bzw. bei eingeschaltetem LED- Strahler sehen Sie
den inneren Ring (Abb. 16).

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 13 -
Erweiterungsanschluss zur Synchronisation der Tag/Nachtumschaltung mit einer
Kamera
Möchten Sie die Tag/Nachtumschaltung einer eingebauten Kamera mit dem Einschaltpunkt
des Sensors in diesem Wetterschutzgehäuse synchronisieren, schließen Sie bitte das
beigefügte Kabel an Buchse P11 an (Abb. 17).
Der rote Draht an +, der schwarze Draht an -(GND).
Der IR-Scheinwerfer schaltet bei einem Spannungspegel von 5 Volt aus und schaltet bei
einem Spannungspegel von 0 Volt ein.

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 14 -
Besondere Ausstattungsmerkmale
Wetterschutzgehäuse Schutzfaktor IP-66
Wetterschutzgehäuse mit integriertem IR-Strahler
Spektralbereich des IR-Strahlers 850 nm
Wandarm mit integriertem Kabelmanagement
Technische Daten
Modell HEL-IR65D HEL-IR75D
Abmessungen inkl. Sonnendach
(BxHxT) 150 x 160 x 374 mm
Länge des Wandarms 212 mm
Gewicht ca. 3,5 kg
Gehäusematerial Aluminium
Gehäusefarbe silber
Schutzklasse IP-66
Umgebungsbedingungen
Betriebstemperatur -20° C bis +60° C
Technische Daten des IR-Scheinwerfers
Spektralbereich 850 nm
Reichweite ca. 70 m* ca. 170 m*
Öffnungswinkel ca. 30° ca. 12°
Betriebsspannung 90 – 260 V AC
Leistungsaufnahme ca. 32 Watt
Zubehör
Wandarm im Lieferumfang enthalten
Irrtum und technische Änderungen vorbehalten.
* Hinweis:
Die Reichweite eines IR-Strahlers ist stark abhängig vom Einsatzort und von der
Umgebung. Stark absorbierende Flächen, wie z.B. dunkle raue Strukturen können zu einer
deutlichen Verringerung der maximalen Reichweite führen.

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 15 -

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 16 -
Safety precautions
Caution
Description of symbols
Danger: This symbol is intended to alert the user to the presence of un-insulated
"dangerous voltage" within the product’s enclosure that may be of sufficient
magnitude to constitute a risk of electric shock to a person.
Warning: This symbol is intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in the literature accompanying
the appliance.
CE compliance
Attention: Any changes or modifications to this appliance which have not been explicitly
approved of by the respective regulatory authority, may lead to a prohibition of usage of this
appliance.
This appliance complies with the CE guidelines.

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 17 -
Safety instructions
Before operating the appliance, please read this manual carefully and retain it for further
reference.
Before cleaning the appliance, it has to be switched off and unplugged from the power outlet.
Wipe the appliance with a soft damp cloth.
Do not use harsh cleansers or aerosols for cleaning. The type label may not be replaced.
Do not use attachments unless recommended by the manufacturer as they may affect the
functionality of the appliance and result in the risk of fire, electric shock or injury.
Never install the appliance in areas exposed to water or other liquids.
The appliance has to be installed in a safe and stable location which is able to carry the weight of
the appliance. Quick stops, excessive force, and uneven surfaces may cause the appliance to fall
causing serious injury to persons and damage to objects.
Openings in the appliance, if any, are provided for ventilation to ensure reliable operation of the
appliance and to protect if from overheating. These openings must not be covered or blocked.
Please make sure that the appliance does not overheat.
The appliance should only be operated from the type of power source indicated on the marking
label. If you are not sure of the type of power supplied at the installation location, please contact
your local dealer.
An appliance which is powered through a polarized plug (a plug with one blade wider than the
other) will fit into the power outlet only one way. This is a safety feature. If you are unable to insert
the plug into the outlet, try reversing the plug. Do not defeat the safety purpose of the polarized
plug.
If the appliance is powered through a grounding-type plug, the plug will only fit into a grounding-
type power outlet. This is a safety feature. If your outlet does not have the grounding plug
receptacle, contact your local electrician.
Route power cords and cables in a manner to protect them from damage by being walked on or
pinched by items places upon or against them.
For protection of the appliance during a lightning storm or when it is left unattended and unused
for a longer period, unplug the appliance from the wall outlet. Disconnect any antennas or cable
systems that may be connected to the appliance. This will prevent damage to the appliance due to
lightning or power-line surges.
Do not overload wall outlets and extension cords as this can result in a risk of fire or electric
shock.
Never insert items into the openings of the appliance. They may touch parts under electric current
which may cause an electric shock.
Never pour any liquids over the appliance.

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 18 -
In case of any operating interruption or a complete operating failure please switch off the
appliance and disconnect it from the wall outlet. Never attempt to service or repair the appliance
yourself, as opening or removing covers may expose you to dangerous voltage or other hazards.
Refer all servicing to qualified service personnel.
When replacement parts are required, be sure that the service technician uses replacements parts
specified by the manufacturer or that have the same characteristics as the original part.
Unauthorized substitutions may result in fire, electric shock or other hazards.
Upon completion of any service or repairs to the appliance, ask the service technician to perform
safety checks to verify that the appliance is in proper operating condition.
The appliance should only be installed by qualified service personnel and has to comply with local
specifications and regulations.
Never point the camera at an object with a high degree of luminance. Bright vertical or horizontal
lines can result in a distortion (outshine) of the entire image on the monitor. This artifact is not an
error but a particularity of semiconductor CCDs when they are directly exposed to a powerful light
source.
At the installation site, the camera has to be adjusted to the given light conditions.
The housing is equipped with IR-LEDs. Please make sure to always keep a distance
of > 1m to avoid damages to your health. Never look directly into the IR-LEDs – this
may cause eye damages!
Please respect the local legal regulations on waste if you need to dispose of discarded appliances.
This symbol means that electrical appliances need to be disposed of properly and not
simply with unsorted household refuse. Please respect local regulations on waste
disposal.
About this user manual
This manual aims at assisting the user on how to operate the housing with IR-LEDs
HEL-IR-65D and HEL-IR75D.
This manual is subject to rigid quality control. However, no guarantee can be given that
mistakes are not present. We reserve the right to make changes to the manual without prior
notice.
Before operating the appliance, please read this manual carefully and retain it for further
reference.
Verify that all appliance items are included in the delivery. Should items be missing, do not
operate the appliance and contact your local dealer.
Never attempt to repair the appliance yourself. This should only be done by qualified service
personnel.
Improper handling of the appliance will invalidate the warranty.

Bedienungsanleitung/ User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 19 -
Part description and dimensions
Unit:mm
1. Sun shield
2. Top cover
3. Bottom chassis
4. Bracket
5. Pan adjustment screw
6. Tilt adjustment screw
7. Window

Bedienungsanleitung / User manual HEL-IR65D / HEL-IR75D
_________________________________________________________________________________
- 20 -
Installation: Security notes
All the safety and operating instructions should be read thoroughly before the device is
operated.
Switch off the power supply before opening the device.
The IR-LEDs are only meant for fix installations.
Corresponding national regulations apply.
Please make sure to always keep a distance of > 1m to avoid damages to your
health. Never look directly into the IR-LEDs – this may cause eye damages!
Please pay attention to the following:
The range of the built-in IR-LEDs strongly depend on the location and the
surroundings. Strongly absorbent surfaces, e.g. dark, rough structures (floor, lawn or
asphalt) may lead to a considerable reduction of the maximum range. Strongly
reflecting surfaces, e.g. plane and smooth structures within the scene to be recorded,
may lead to an irradiation of the picture.
The monochromatic light of the IR-LEDs leads to a considerable contrast reduction of
the recorded picture. IR-LEDs are available with different radiation characteristics. The
beam angle has to be aligned with the focal length of the used lens. The radiation
angle may depend on the surrounding.
Camera adjustments: (Camera not included in the delivery)
Aperture adjustment should always be done on site. Flange back adjustment and focus
adjustment has to be done on site during darkness and with fully opened aperture in order to
achieve the best possible picture sharpness.
