Santec SLS-1505D User manual

Version 1.1sfi/0715/dt-engl/A5
BEDIENUNGSANLEITUNG / USER MANUAL
Deutsch / English
TFT Monitor
Modell / Model:
SLS-1505D
SLS-1705D
SLS-1905D
SLS-2150D
SLS-3200D
SLS-4200D

Sehr geehrter Kunde,
vielen Dank, dass Sie sich für ein SANTEC Qualitätsprodukt entschieden haben.
Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch
und halten Sie sich unbedingt an alle hier beschriebenen Anweisungen.
Bei eventuell auftretenden Fragen zur Inbetriebnahme oder falls Sie eine Gewährleistung
oder Serviceleistung in Anspruch nehmen möchten, wenden Sie sich bitte an Ihren
Fachhändler oder rufen Sie uns an.
Weitere Informationen zu unseren Service-Leistungen finden Sie auf unserer Webseite:
www.santec-video.com
Impressum:
Das Copyright dieser Bedienungsanleitung liegt ausschließlich bei der SANTEC BW AG.
Jegliche Vervielfältigung auch auf elektronischen Datenträgern bedarf der schriftlichen
Genehmigung der SANTEC BW AG. Der Nachdruck –auch auszugsweise –ist verboten.
Irrtum und technische Änderungen vorbehalten.
SANTEC ist ein eingetragenes Warenzeichen der SANTEC BW AG. Übrige evtl. genannte
Firmen- und Produktnamen sind Warenzeichen oder eingetragene Warenzeichen bzw.
Marken der jeweiligen Inhaber.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 3 -
Dear customer,
Thank you for purchasing a high quality SANTEC device.
We recommend that you read this manual thoroughly before operating your new system for
the first time. Please follow all instructions and observe the warnings contained in this
manual.
Please contact your local dealer or us if you have any questions or if you wish to claim for a
service or warranty.
You will find further information on our website:
www.santec-video.com
Imprint:
All rights reserved. This publication may not be reproduced, stored in a retrieval system or
transmitted, in any form or by any means (electronic, mechanical, photocopying, recording or
otherwise), without the written prior permission of SANTEC BW AG.
No reproduction of any part or excerpts thereof are permitted.
Errors excepted. Specifications are subject to change without notice for quality improvement.
SANTEC is a registered trademark of SANTEC BW AG. All other companies or products
mentioned in this publication are trademarks, registered trademarks or brands of the
respective company.
© Copyright: SANTEC BW AG
An der Strusbek 31
22926 Ahrensburg
Germany
www.santec-video.com

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 4 -
DEUTSCH
Inhaltsverzeichnis
Allgemeine Vorsichtsmaßnahmen 6
Allgemeine Sicherheitshinweise 7
Über dieses Handbuch 8
Lieferumfang 8
1. Anschlüsse und Bedienelemente 9
1.1 Anschlüsse auf der Monitorrückseite 9

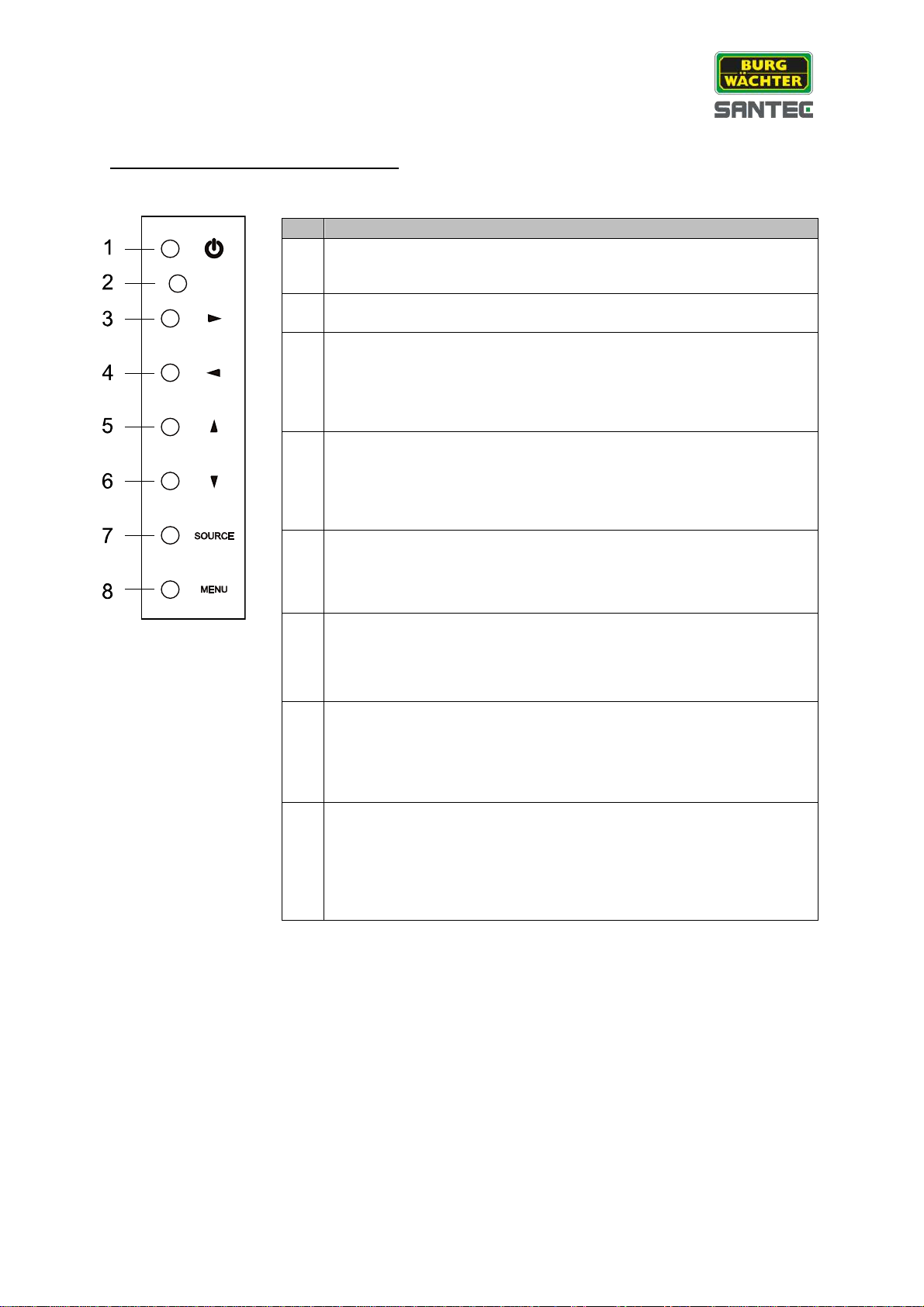

1.2 Bedientasten am Monitor 10
2. IR-Fernbedienung 12
3. Monitor-Einstellungen über das OSD-Menü 13
3.1 Bild 14

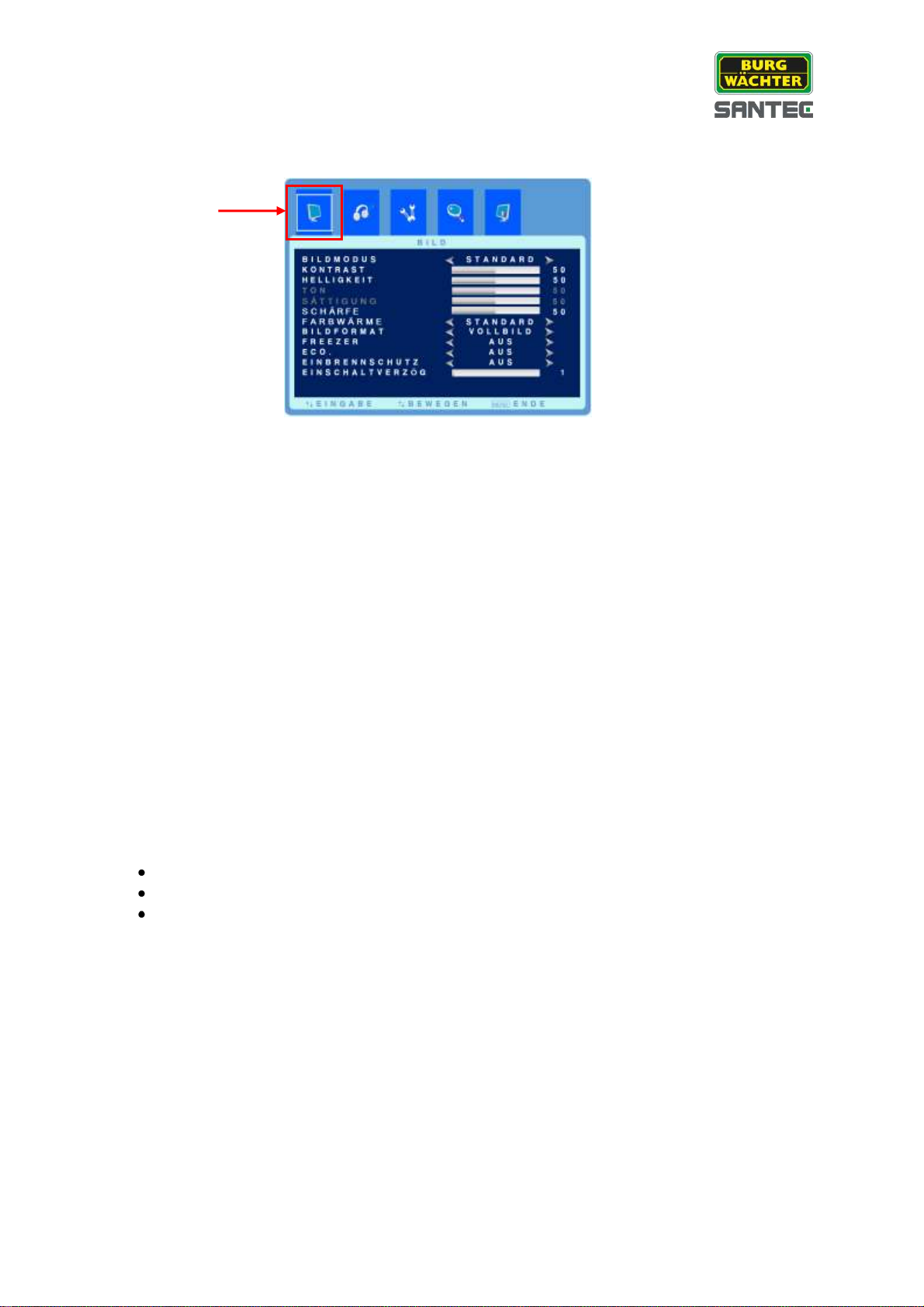

3.1.1 Einstellungen im VGA / DVI/ HDMI Modus 14
3.1.2 Einstellungen im CAM1 / CAM2 / S-Video Modus 15

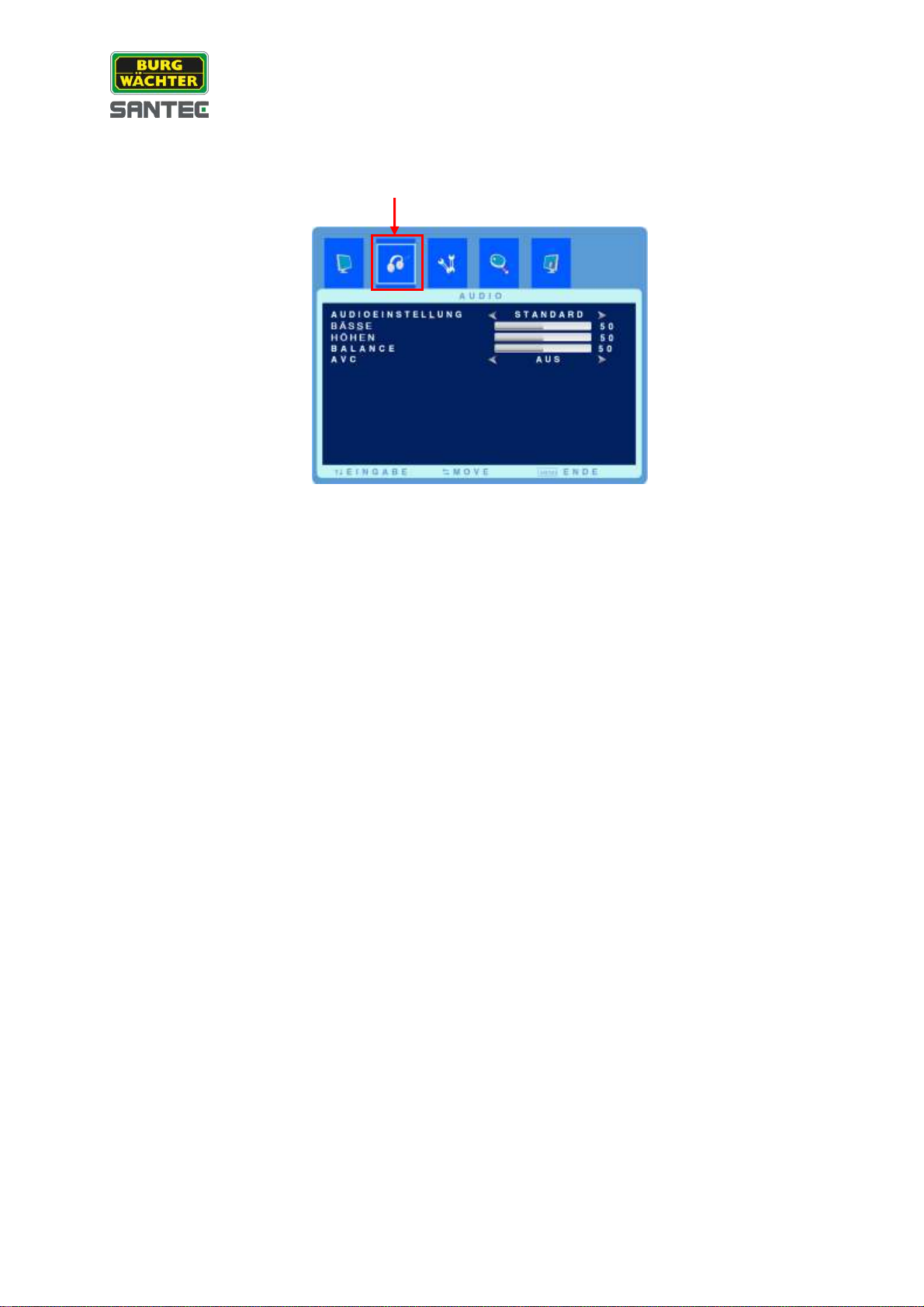

3.2 Audio 16

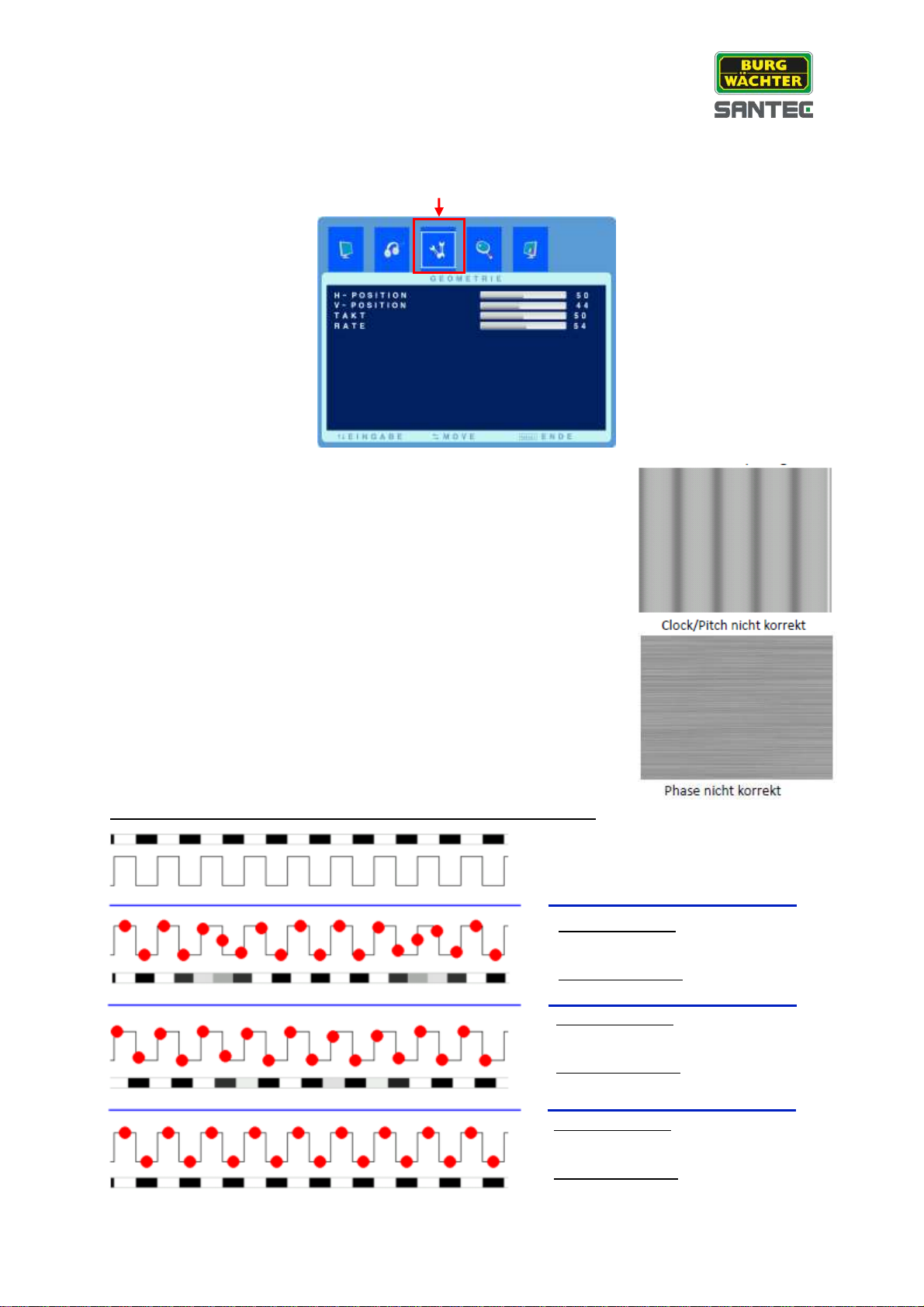

3.3 Geometrie (nur im VGA Modus) 17

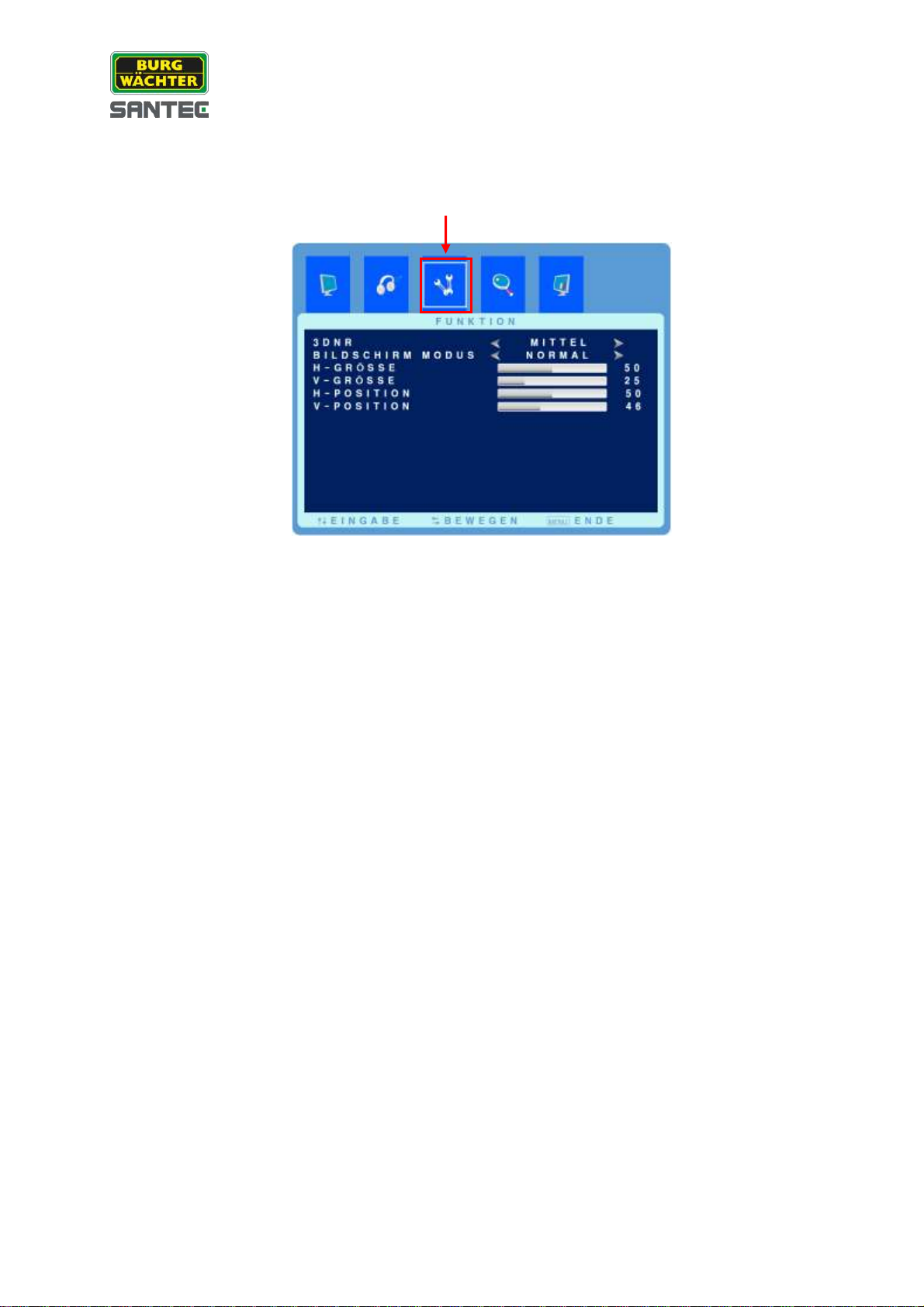

3.4 Funktion (nur im CAM1 / CAM2 / S-Video Modus) 18
3.5 System 19

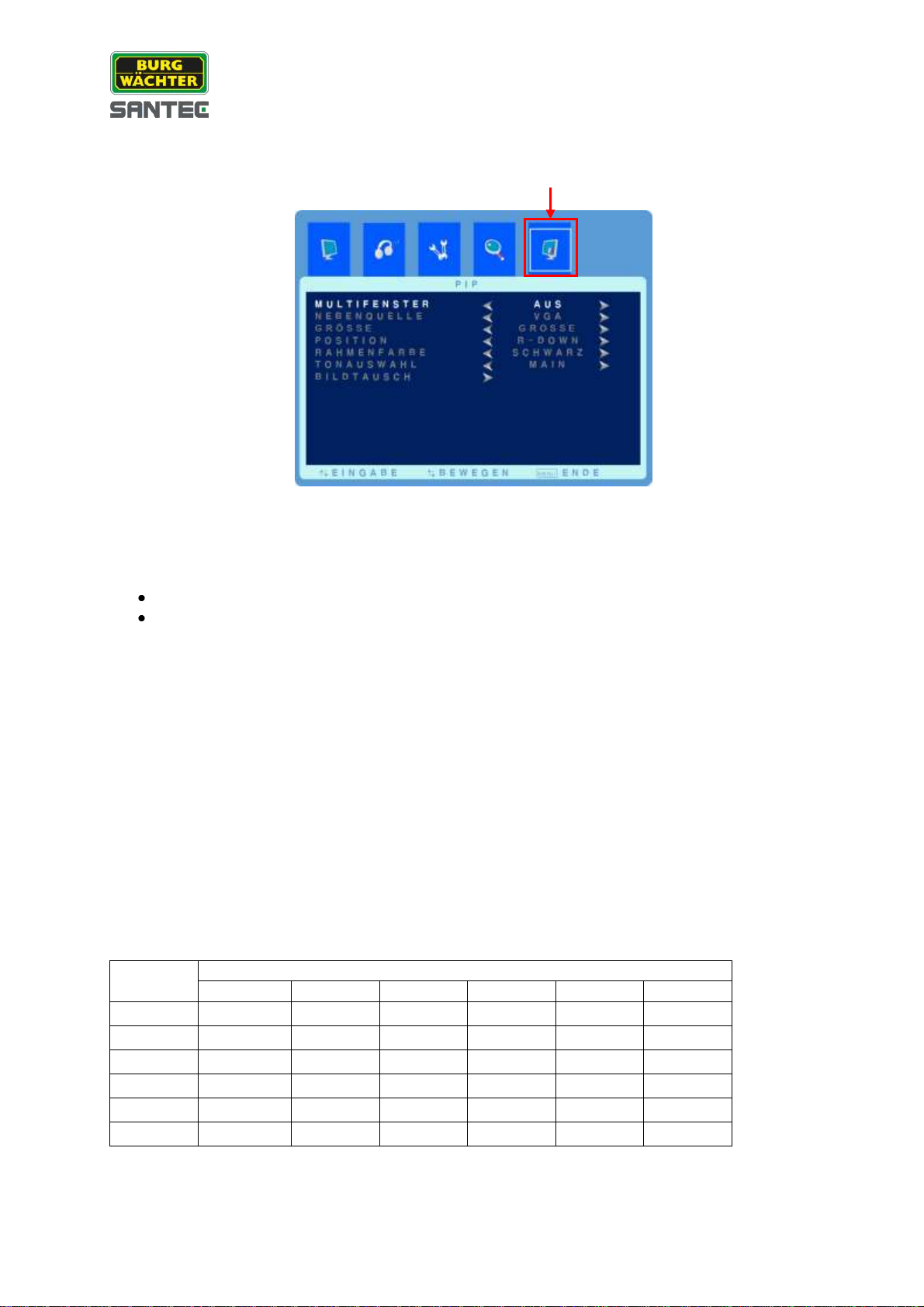

3.6 PIP (Picture-in-Picture) 20
4. Selbsttest 21
5. Montage des Standfußes 22
6. Technische Zeichnungen 23
7. Technische Daten 29

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 5 -
ENGLISH
Table of contents
Safety precautions 32
Safety instructions 33
About this manual 34
Items included in the delivery 34
1. Connections and control keys 35
1.1 Connections on monitor rear 35
1.2 Control keys on monitor 36
2. IR remote control 38
3. Monitor settings via the OSD menu 39
3.1 Picture 40
3.1.1 Picture settings in VGA / DVI / HDMI mode 40
3.1.2 Picture settings in CAM1 / CAM2 / S-Video mode 41
3.2 Sound 42
3.3 Geometry (only in VGA mode) 43
3.4 Function (only in CAM1 / CAM2 / S-Video mode) 44
3.5 System 45
3.6 PIP (picture-in-picture) 46
4. Self-diagnosis 47
5. Installing the monitor stand 48
6. Technical drawings 49
7. Technical specifications 55

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 6 -

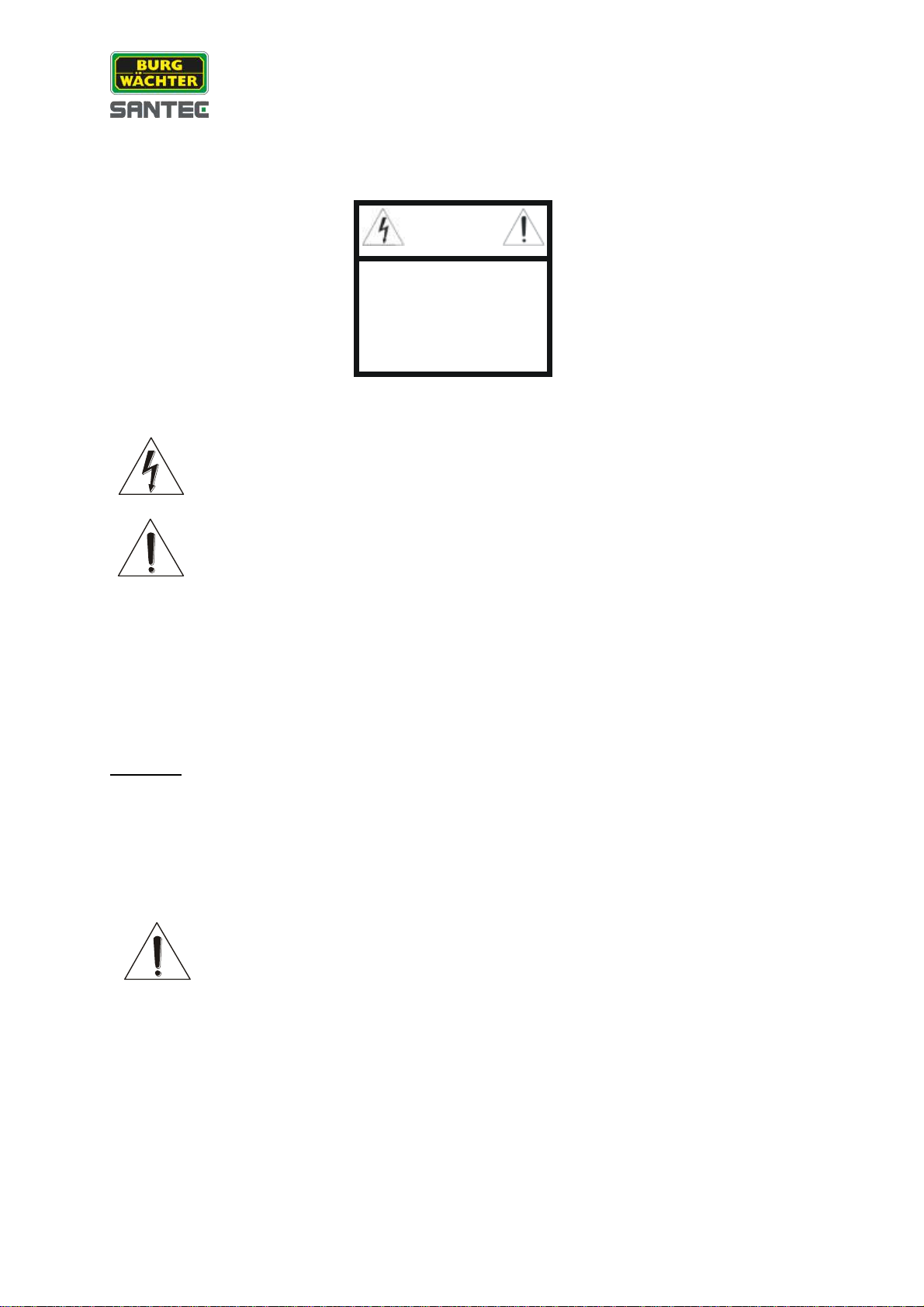

Allgemeine Vorsichtsmaßnahmen
Vorsicht
Erläuterung der verwendeten Symbole
Gefahr:
Das Gefahrensymbol weist auf lebensgefährliche Spannung hin. Öffnen Sie
niemals das Gerätegehäuse, Sie könnten einen lebensgefährlichen elektrischen
Schlag erleiden.
Achtung:
Das Achtungssymbol weist auf unbedingt zu beachtende Betriebs- und
Wartungsanweisungen hin.
CE-Richtlinien
Dieses Gerät entspricht den CE-Richtlinien.
Wenn Sie eine EG-Konformitätserklärung für dieses Gerät benötigen, schicken Sie bitte eine
Anfrage an: [e-mail]
Vorsicht:
Änderungen und Modifizierungen, die nicht ausdrücklich durch die zuständige
Genehmigungsbehörde genehmigt worden sind, können zum Entzug der Genehmigung zum
Betreiben des Gerätes führen.
Wichtig: Rechtlicher Hinweis
Die Erfassung,Aufnahme und Speicherung von Videoüberwachungsdaten
(Bild, Ton) unterliegt in Deutschland strengen Richtlinien. Bitte beachten Sie
die geltenden datenschutzrechtlichen Bestimmungen, die im
Bundesdatenschutzgesetz bzw. im Landesschutzgesetz festgeschrieben sind.
Für andere Länder gelten die entsprechenden nationalen
Datenschutzgesetze.
VORSICHT
LEBENSGEFAHR
NICHT ÖFFNEN
VORSICHT: SETZEN SIE SICH NICHT DER
GEFAHR EINES ELEKTRISCHEN SCHLAGES
AUS UND ÖFFNEN SIE NICHT DIE
GEHÄUSEABDECKUNG ODER DIE
GERÄTERÜCKSEITE.
IM GERÄTEINNERN BEFINDEN SICH KEINE
KOMPONENTEN, DIEGEWARTET WERDEN
MÜSSEN.
ÜBERLASSEN SIE WARTUNGSARBEITEN
QUALIFIZIERTEM PERSONAL.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 7 -
Allgemeine Sicherheitshinweise
Vor Inbetriebnahme des Gerätes sollte dieses Handbuch sorgfältig gelesen und als
Nachschlagewerk verwahrt werden.
Vor jeder Reinigung muss das Gerät ausgeschaltet und von der Betriebsspannung
getrennt werden. Benutzen Sie für die Reinigung ein feuchtes Tuch.
Benutzen Sie keine scharfen Reinigungsmittel oder Sprühdosen. Das Typenschild darf
nicht ersetzt werden.
Benutzen Sie keine Zusatzgeräte, die nicht vom Hersteller des Gerätes empfohlen
wurden. Diese können die Funktionalität des Gerätes beeinflussen und schlimmstenfalls
Verletzungen und einen elektrischen Schlag herbeiführen oder sogar Feuer auslösen.
Das Gerät sollte an einem sicheren Ort und auf fester Unterlage gemäß den Angaben
des Herstellers installiert werden. Schweres Gerät sollte mit großer Sorgfalt transportiert
werden. Schnelle Halts, übermäßige Krafteinwirkungen und unebener Boden können die
Ursache sein, dass das Gerät zu Boden fällt und schweren Schaden an Personen und
anderen Objekten verursacht.
Eventuell am Gerät befindliche Öffnungen dienen der Entlüftung und schützen das Gerät
vor Überhitzung. Diese Öffnungen dürfen niemals zugedeckt oder zugestellt werden.
Sorgen Sie dafür, dass das Gerät nicht überhitzt wird.
Verwenden Sie nur die empfohlene Betriebsspannungsversorgung. Wenn Sie nicht
sicher sind, ob die am Installationsort vorhandene Stromversorgung verwendet werden
kann, fragen Sie Ihren Händler.
Ein Gerät, das von einer polarisierten Stromversorgung versorgt wird, hat meistens als
Sicherheitsvorkehrung einen Netzanschlussstecker mit unterschiedlichen Klinken, welche
nur auf eine Art und Weise mit der Netzsteckdose verbunden werden können. Versuchen
Sie niemals, diese Sicherheitsvorkehrung eines polarisierten Steckers außer Betrieb zu
setzen.
Wenn das Gerät eine Stromversorgung mit Erdungsanschluss erfordert, dann sollte es
auch nur an eine entsprechende Netzsteckdose mit Erdungsanschluss angeschlossen
werden. Steht eine solche Schukosteckdose nicht zur Verfügung, dann sollte sie von
einem Elektriker installiert werden.
Anschlusskabel sollten so verlegt werden, dass man nicht darauf treten kann oder dass
sie durch herab fallende Gegenstände beschädigt werden können.
Bei einem Gewitter oder bei längerer Nutzungspause sollte das Gerät immer von der
Betriebsspannung getrennt werden. Lösen Sie auch andere Kabelverbindungen. Auf
diese Weise schützen Sie das Gerät vor Blitzschäden oder Stromstößen.
Setzen Sie Netzsteckdose und Netzkabel niemals einer Überbelastung aus. Feuer und
elektrischer Schlag können die Folge sein.
Stecken Sie niemals Gegenstände durch die Öffnungen des Geräts. Sie können
Spannungs- führende Teile berühren und einen elektrischen Schlag erhalten.
Vergießen Sie auch niemals Flüssigkeiten über das Gerät.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 8 -
Bei Betriebsstörungen oder einem vollständigen Betriebsausfall schalten Sie das Gerät
aus und trennen es von der Versorgungsspannung. Versuchen Sie niemals, selbst
Wartungs- oder Reparaturarbeiten bei geöffnetem Gehäuse durchzuführen, da Sie sich
gefährlichen Spannungen aussetzen. Überlassen Sie Wartungs- oder Reparaturarbeiten
ausschließlich qualifizierten Fachwerkstätten.
Als Ersatzteile dürfen nur Teile verwendet werden, die vom Hersteller zugelassen wurden
oder solche, die identische Leistungsdaten aufweisen. Nicht genehmigte Ersatzteile
können zu Schäden an Personen (elektrischer Schlag) und Gerät (Feuer) führen.
Nach jeder Wartung oder Reparatur des Geräts muss das Gerät auf einwandfreien
Betrieb überprüft werden.
Die Installation des Geräts sollte nur von qualifiziertem Wartungspersonal ausgeführt
werden und muss den örtlichen Spezifikationen und Vorschriften entsprechen.
Bitte beachten Sie im Fall der Entsorgung unbrauchbarer Geräte die geltenden
gesetzlichen Vorschriften.
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende
ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt werden müssen. Bitte
entsorgen Sie das Gerät bei Ihrer örtlichen kommunalen Sammelstelle.
Über dieses Handbuch
Dieses Handbuch dient zur Unterstützung bei der Verwendung der Monitore SLS-1505D,
SLS-1705D, SLS-1905D, SLS-2150D, SLS-3200D und SLS-4200D.
Diese Monitore wurden für CCTV-Anwendungen im Innenbereich entwickelt.
Diese Bedienungsanleitung unterliegt einer strikten Qualitätskontrolle. Dennoch kann keine
Garantie dafür gegeben werden, dass keine Fehler enthalten sind. Es können Änderungen
zu der Bedienungsanleitung vorgenommen werden ohne vorherige Ankündigung.
Bevor Sie das Gerät in Gebrauch nehmen, lesen Sie diese Anleitung sorgfältig durch.
Bewahren Sie diese Anleitung für die künftige Verwendung gut auf. Überprüfen Sie, ob alle
Komponenten des Monitors mitgeliefert wurden. Sollten Komponenten fehlen, so nehmen
Sie das Gerät nicht in Betrieb und wenden sich an Ihren Fachhändler. Versuchen Sie nicht,
einen defekten Monitor selbst zu reparieren, sondern lassen Sie die Reparaturen
ausschließlich von qualifiziertem Fachpersonal ausführen!
Bei unsachgemäßer Handhabung des Monitors entfällt jeglicher Garantieanspruch.
Lieferumfang
1x Monitor
1x Netzteil mit Netzkabel
1x VGA-Kabel
1x HDMI-Kabel
1x IR-Fernbedienung inkl. Batterien
1x Adapter (nur bei SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D)
1x Kurzanleitung und Sicherheitshinweise

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 9 -
1. Anschlüsse und Bedienelemente
1.1 Anschlüsse auf der Monitorrückseite
Beschreibung
1
12 V DC Betriebsspannungseingang
(nicht bei SLS-3200D und SLS-4200D)
2
PC-Stereoeingang
3
Kopfhörerausgang
4
HDMI Anschluss
5
DVI Anschluss
6
VGAAnschluss
7
CAM2 Eingang/Ausgang
8
CAM1 Eingang/Ausgang
9
S-Video Eingang
10
Anschluss Netzteil und Ein/Aus Schalter
(nur bei SLS-3200D und SLS-4200D)

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 10 -
1.2 Bedientasten am Monitor
SLS-1505D, SLS-1705D, SLS-1905D:
Die folgenden Bedienelemente finden Sie an der Monitorvorderseite:
Beschreibung
1
Power Anzeige
2
Source:
Auswahl der verschiedenen Eingangsquellen. Drücken Sie den PFEIL NACH
OBEN oder PFEIL NACH UNTEN, um durch die verfügbaren Quellen zu blättern,
und den PFEIL NACH LINKS oder RECHTS, um eine Auswahl zu bestätigen.
3
Pfeil nach unten:
Hauptfunktion: Laustärke ein/ausschalten (stumm).
Außerdem: Ermöglicht das vertikale Blättern im OSD-Menü (On-Screen-Display).
4
Pfeil nach oben:
Hauptfunktion: Automatische Anpassung der Anzeige für bestmögliche
Einstellungen (nur im VGA-Modus).
Außerdem: Vertikales Blättern im OSD-Menü
5
Empfänger für IR-Fernbedienung (bitte nicht verdecken)
6
Ein/Aus Schalter:
Schaltet den Monitor ein bzw. aus.
7
Menu:
Aufrufen und Schließen des OSD-Menüs.
Mit der MENU-Taste gelangen Sie von einem Untermenüpunkt ins
Hauptmenü zurück.
Halten Sie die MENU-Taste für ca. 5 Sekunden gedrückt, um die
Bedientasten zu sperren bzw. zu entsperren.
8
Pfeil nach links:
Hauptfunktion: Dient zur Verringerung der Lautstärke.
Außerdem: Bewegt den Cursor in den linken Bereich des OSD-Fensters und
reduziert den Wert eines ausgewählten Menüs.
9
Pfeil nach rechts:
Hauptfunktion: Dient zur Erhöhung der Lautstärke.
Außerdem: Bewegt den Cursor in den rechten Bereich des OSD-Fensters und
erhöht den Wert eines ausgewählten Menüs.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 11 -
SLS-2150D, SLS-3200D, SLS-4200D:
Die folgenden Bedienelemente finden Sie an der Monitorseite:
Beschreibung
1
Ein/Aus Schalter:
Schaltet den Monitor ein bzw. aus.
2
Power Anzeige
3
Pfeil nach rechts:
Hauptfunktion: Dient zur Erhöhung der Lautstärke.
Außerdem: Bewegt den Cursor in den rechten Bereich des
OSD-Fensters und erhöht den Wert eines ausgewählten
Menüs.
4
Pfeil nach links:
Hauptfunktion: Dient zur Verringerung der Lautstärke.
Außerdem: Bewegt den Cursor in den linken Bereich des
OSD-Fensters und reduziert den Wert eines ausgewählten
Menüs.
5
Pfeil nach oben:
Hauptfunktion: Automatische Anpassung der Anzeige für
bestmögliche Einstellungen (nur im VGA-Modus).
Außerdem: Vertikales Blättern im OSD-Menü
6
Pfeil nach unten:
Hauptfunktion: Stumm schalten ein/aus.
Außerdem: Ermöglicht das vertikale Blättern im OSD-Menü
(On-Screen-Display).
7
Source:
Auswahl der verschiedenen Eingangsquellen. Drücken Sie den
PFEIL NACH OBEN oder PFEIL NACH UNTEN, um durch die
verfügbaren Quellen zu blättern. Mit der SOURCE Taste
bestätigen Sie Ihre Auswahl.
8
Menu:
Aufrufen und Schließen des OSD-Menüs.
Mit der MENU-Taste gelangen Sie von einem Untermenüpunkt
ins Hauptmenü zurück.
Halten Sie die MENU Taste für ca. 5 Sek. gedrückt, um die
Tastensperre zu aktivieren bzw. aufzuheben.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 12 -
2. IR-Fernbedienung
Taste
Funktion
Taste
Funktion
R19
Auswahl eines anderen
voreingestellten Soundmodus
oder des selbst eingestellten
Sounds.
R20
Automatische Anpassung der
horizontalen und vertikalen
Bildposition.
R21
Ohne Funktion.
R22
Auswahl der Position der PIP-
Anzeige.
R23
Bildschirmformat/-verhältnis
auswählen.
R24
Auswahl der Größe der PIP-Anzeige.
R25
Ohne Funktion.
R26
Aktivieren bzw. Beenden der PIP-
Funktion.
R27
Soundquelle ändern.
R28
Auswahl der Signalquelle des
Zweitbilds
R29
Ändern des Haupt- und Zweitbilds
R30
Ohne Funktion.
R31
Ohne Funktion.
R32
Ohne Funktion.
R33
Ohne Funktion.
Taste
Funktion
R1
Schaltet den Monitor aus dem
Standby-Modus ein bzw. versetzt
ihn in den Standby-Modus.
R2
Auswahl der Signalquelle.
R3
Schaltet den Ton ein bzw. aus.
R4
Ohne Funktion.
R5
Ohne Funktion.
R6
Informationsanzeige.
R7
Bildmodus aufrufen.
R8
Timer für den Ruhemodus
einstellen.
R9
Aufrufen und Schließen des
Hauptmenüs. Hiermit gelangen Sie
auch von einem Untermenüpunkt
zurück ins Hauptmenü.
R10
OSD-Menü verlassen.
R11/
R17
Vertikales Blättern (hoch/runter)
durchs OSD-Menü.
R12/
R14
Horizontales Blättern (links/rechts)
durchs OSD-Menü.
Werte anpassen.
R13
Auswahl der Menüelemente.
R15
Lautstärke anpassen.
R16
Ohne Funktion.
R18
Auswahl des PC Modus.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 13 -
3. Monitor-Einstellungen über das OSD-Menü
Schließen Sie den Monitor an.
Bei SLS-3200D und SLS-4200D: Schalten Sie den über die Ein/Aus Taste ein.
Wenn sich der Monitor zuvor im Standby-Modus befand, können Sie ihn auch über die
Ein/Aus Taste der Fernbedienung einschalten.
Drücken Sie auf die MENU Taste am Monitor oder auf der Fernbedienung, um das OSD-
Menü aufzurufen.
Mit den LINKS/RECHTS Tasten blättern Sie durch das Hauptmenü.
Mit den HOCH/RUNTER Tasten wählen Sie Untermenüpunkte aus.
Drücken Sie die SOURCE-Taste und dann die LINKS/RECHTS Tasten, um Einstellungen
anzupassen.
Drücken Sie erneut auf die MENU Taste, um das OSD-Menü wieder zu verlassen.
Bedienung des Monitors über„Hot Keys“:
Einige Einstellungen können Sie auch vornehmen, ohne das OSD-Menü aufzurufen, und
zwar über die „Hot Key“ Tasten:
SOURCE Taste:
Auswahl des Eingangssignals: VGA, HDMI, DVI, CAM1, CAM2, S-Video.
HOCH-Taste:
Bestmögliche Einstellung
LINKS/RECHTS Taste:
Regulierung der Lautstärke
RUNTER-Taste:
Lautstärke ein-bzw. ausschalten (stumm).
SOURCE-Taste und Taste:
Wenn Sie die SOURCE Taste und die Taste gleichzeitig drücken, werden die
Bedientasten am Monitor gesperrt bzw. entsperrt.
Überblick über das OSD-Hauptmenü:
Das OSD-Menü gliedert sich in die folgenden Hauptpunkte:
1. Bild (siehe Kapitel 3.1)
2. Audio (siehe Kapitel 3.2)
3. Geometrie (siehe Kapitel 3.3)
4. Funktion (siehe Kapitel 3.4)
5. System (siehe Kapitel 3.5)
6. PIP (siehe Kapitel 3.6)
Im Folgenden erhalten Sie weitere Erklärungen zu diesen Menüpunkten.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 14 -
3.1 Bild
3.1.1 Bild-Einstellungen im VGA / DVI / HDMI_RGB Modus
Bildmodus:
Auswahl des Bildmodus: Standard, Weich, Dynamisch, Benutzer.
Kontrast:
Einstellung des Bildkontrasts, d.h. Unterschiede zwischen hellen dunklen
Bildschirmbereichen.
Helligkeit:
Einstellung der Bildhelligkeit.
Bildformat:
Wählen Sie das Bildformat: Normal, Mitte.
Farbmodus (nur im VGA Modus):
Auswahl einer voreingestellten Farbtemperatur oder Festlegen eigener Farbparameter
(Normal/Warm/Kühl/Benutzer).
Auto-Bild (nur im VGA Modus):
Automatische Auswahl der geeigneten horizontalen und vertikalen Position und Größe der
Bildschirmanzeige.
Auto-Farbe (nur im VGA Modus):
Automatische Farbeinstellung.
Freezer:
Hier können Sie das Bild einfrieren (Standbild).
Eco:
Stellen Sie den Eco-Modus ein bzw. aus. Bei eingeschaltetem Eco-Modus verbraucht der
Monitor nur ca. 80% der normalen Leistung.
Einbrennschutz:
Sie können den Einbrennschutz auf 1 Std, 2 Std, 3 Std oder 4 Std festlegen.
Einschaltverzögerung:
Stellen Sie hier die Einschaltverzögerung ein.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 15 -
3.1.2 Bild-Einstellungen im CAM1 / CAM2 / S-Video / HDMI_YUV Modus
Bildmodus:
Auswahl des Bildmodus: Standard, Weich, Dynamisch, Benutzer.
Kontrast:
Einstellung des Bildkontrasts, d.h. Unterschiede zwischen hellen dunklen
Bildschirmbereichen.
Helligkeit:
Einstellung der Bildhelligkeit.
Ton (nur im NTSC Videoformat):
Stellen Sie den Farbton ein.
Sättigung:
Stellen Sie den Wert für die Farbsättigung ein.
Schärfe:
Stellen Sie den Wert für die Bildschärfe ein.
Farbwärme:
Auswahl einer voreingestellten Farbtemperatur (Standard, Warm, Kalt).
Bildformat:
Bei SLS-1505D: Vollbild / Zoom1 / Normal / Letterbox
Bei SLS-1705D und SLS-1905D: Vollbild / Zoom1 / Regular / Normal / Letterbox
Bei SLS-2150D, SLS-3200D und SLS-4200D: Vollbild / Zoom1 / Zoom2 / Regular
Freezer:
Hier können Sie das Bild einfrieren (Standbild).
Eco:
Stellen Sie den Eco-Modus ein bzw. aus. Bei eingeschaltetem Eco-Modus verbraucht der
Monitor nur ca. 80% der normalen Leistung.
Einbrennschutz:
Sie können den Einbrennschutz auf 1 Std, 2 Std, 3 Std oder 4 Std festlegen.
Einschaltverzögerung:
Stellen Sie hier die Einschaltverzögerung ein.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 16 -
3.2 Audio
Audioeinstellung:
Auswahl einer voreingestellten Audioeinstellung oder des selbst eingestellten Sounds
(Standard, Film, Musik, Benutzer).
Bass (nur im Benutzer-Modus verfügbar):
Wenn Sie sich im „Benutzer“ Modus befinden, können Sie den Bass regulieren.
Höhen (nur im Benutzer-Modus verfügbar):
Wenn Sie sich im „Benutzer“ Modus befinden, können Sie die Höhen regulieren.
Balance:
Stellen Sie die Balance zwischen linkem und rechtem Lautsprecher ein.
AVC:
Auto Volume Control (= Automatische Lautstärkenregulierung).
Wenn Sie diese Funktion aktivieren, dann bleibt die Lautstärke immer gleich.
Audio

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 17 -
3.3 Geometrie (nur im VGA Modus)
H-Position:
Anpassen der horizontalen Position der Anzeige (links oder rechts).
V-Position:
Anpassen der vertikalen Position der Anzeige (oben oder unten).
Takt (Clock):
Hier kann über das “Clock” Signal das Bild so angepasst werden,
dass vertikale Balken/Streifen unterdrückt bzw. minimiert werden.
Dieses geschieht durch Abstimmung des Taktes auf die
empfangenen Pixel.
Rate (Phase):
Unterdrückung bzw. Minimierung von horizontalen Balken/Streifen
und Rauschen. Somit lässt sich auch die Bildschärfe einstellen.
Dieses geschieht durch Abstimmung der Phasenlänge auf die
empfangenen Pixel.
Schematische Darstellung zur Einstellung von Phase und Clock:
Geometrie
Pixelmuster vom PC
Analoges Signal
Monitor Abtastung:
Clock nicht korrekt
Resultierendes Bild:
Abweichungen
Monitor Abtastung:
Clock korrekt, Phase nicht ideal.
Resultierendes Bild:
Einige wenige Abweichungen. Kann als
Schimmern wahrgenommen werden.
Monitor Abtastung:
Clock und Phase sind korrekt
Resultierendes Bild:
Originalbild wird korrekt dargestellt.

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 18 -
3.4 Funktion (nur im CAM1, CAM2, S-Video Modus)
3DNR:
Reduziert das Rauschen im Bild, das durch einen schlechten Empfang oder eine schlechte
Bildqualität verursacht wird (Niedrig / Mittel / Hoch / Aus).
Bildschirm Modus:
Auswahl der Bildmodus (Normal / Vollbild / Benutzer)
H-Größe:
Anpassen der Breite (horizontale Größe) der Bildschirmanzeige.
V-Größe:
Anpassen der Höhe (vertikale Größe) der Bildschirmanzeige.
H-Position:
Anpassen der horizontalen Position der Anzeige (links oder rechts).
V-Position:
Anpassen der vertikalen Position der Anzeige (oben oder unten).
Funktion

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 19 -
3.5 System
Sprache:
Wählen Sie hier die Sprache für das OSD-Menü: Deutsch, Englisch, Französisch, Italienisch,
Spanisch, Portugiesisch, Niederländisch, Polnisch.
OSD H-Position:
Anpassen der horizontalen Position des OSD (links oder rechts).
OSD V-Position:
Anpassen der vertikalen Position des OSD (oben oder unten).
OSD Timeout:
OSD-Zeitlimit: Anpassung der Anzeigedauer des OSD-Menüs (5 bis 60 Sekunden).
Transparenz:
Anpassung der OSD-Transparenz.
Information:
Zeigt den Status der aktuellen Anzeigeeinstellungen.
Initialisierung:
Reset der Monitor-Einstellung auf Werkseinstellungen.
Schlaftimer:
Automatischer Ruhemodus: Der Monitor wird ausgeschaltet, wenn kein Signal von der
Fernbedienung oder einer Taste innerhalb des festgelegten Zeitrahmens empfangen wird
(Aus, 15/30/45/60 Minuten).
Eine Bildschirmwarnung wird angezeigt, bevor der automatische Ruhemodus aktiviert wird.
OSD-Sperre:
Aktivieren oder Deaktivieren der OSD-Sperre.
ERP (nur im VGA/DVI/HDMI Modus verfügbar):
Der Monitor schaltet sich automatisch nach 30 Minuten aus, wenn er während dieser Zeit
kein Signal von der Fernbedienung erhält oder keine Einstellungen über die Bedientasten
vorgenommen werden.
System

Bedienungsanleitung / User Manual
SLS-1505D, SLS-1705D, SLS-1905D, SLS-2150D, SLS3200D, SLS-4200D
_________________________________________________________________________________
- 20 -
3.6 PIP (Picture-in-Picture)
Multifenster:
Aktivieren oder deaktivieren der PIP-Funktion (Bild-in-Bild Anzeige).
Nebenquelle:
Auswahl der Eingangsquelle für die PIP-Anzeige:
Hauptbild: VGA / HDMI / DVI Zweitbild: CAM1/ CAM2/ S-VIDEO
Hauptbild: CAM1 / CAM2 / S-VIDEO Zweitbild: VGA / HDMI / DVI
Größe:
Auswahl der PIP-Anzeige-Größe.
Position:
Anpassen der PIP-Anzeige-Position: Rechts-oben, rechts-unten, links-oben, links-unten.
Rahmenfarbe:
Auswahl der Rahmenfarbe der PIP-Anzeige: Schwarz oder Blau.
Tonauswahl:
Tauschen Sie den Ton (Hauptbild/Zweitbild).
Bildtausch:
Das PIP-Bild wird mit dem Hauptbild getauscht.
PIP Übersicht:
SUB
MAIN
VGA
HDMI
CAM1
CAM2
S-Video
DVI
VGA
--
X



X
HDMI
X
--



X
DVI
X
X



--
CAM1


--
X
X

CAM2


X
--
X

S-Video


X
X
--

X = Nicht unterstützt = Unterstützt
PIP
