Schlage WCO100 User manual

WCO100 Camera MAC ID
Twelve (12) characters
000E
24129744
WCO100 Schlage Home
Outdoor Camera
1Attach antenna to the camera
• Turn the antenna clockwise on the antenna mount.
• The antenna should be in an upright position for best
signal reception. Final position,
upright
2Locate MAC ID, Ethernet and Power.
Write the MAC ID in the box at the top of this page for later reference.
DO NOT plug in Ethernet or power before enrolling!
3Log into your account at www.mynexia.com
• Camera can be used only with Nexia Home Intelligence system.
• Account must be active before continuing. See nexiahome.com for more information.
4Enroll the Camera
a. Make sure Ethernet and power are NOT plugged into camera before you begin.
b.On www.mynexia.com, click the Cameras tab.
Note: If this is a new account: Select “Schlage Home Outdoor Camera” in the Enrollment list. Follow on-screen instructions.
c. Click the Add Camera button.
d.Follow the on-screen instructions.
e. Click on Edit Camera Settings to complete wireless setup.
Microphone
(not used)
PIR Sensor
Power LED
Lens
MAC ID
Ethernet
Port
Power
Port
Reset Button
Antenna
Light
Sensor
Package Contents:
• Outdoor Camera
• External Antenna
• 56 inch (142 cm) Power Adapter
• Swivel Connector
• Mounting Stand
• Mounting Base
• Mounting Screws (3)
• Ethernet Cable (with water sealing cap)
• 118 inch (300 cm) Power Extension Cable

© 2012 Ingersoll Rand
24129744 Online Rev. 08/12-b
U.S.A. /Canada
[phone] nexiahome.com
FCC Statement
This device complies with part 15 of the FCC rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
Changes or modifications to this equipment not expressly approved by the Schlage Lock Company could void the user’s authority to operate the equipment.
FCC ID: P2GBE369 IC: 7654A-BE369
5

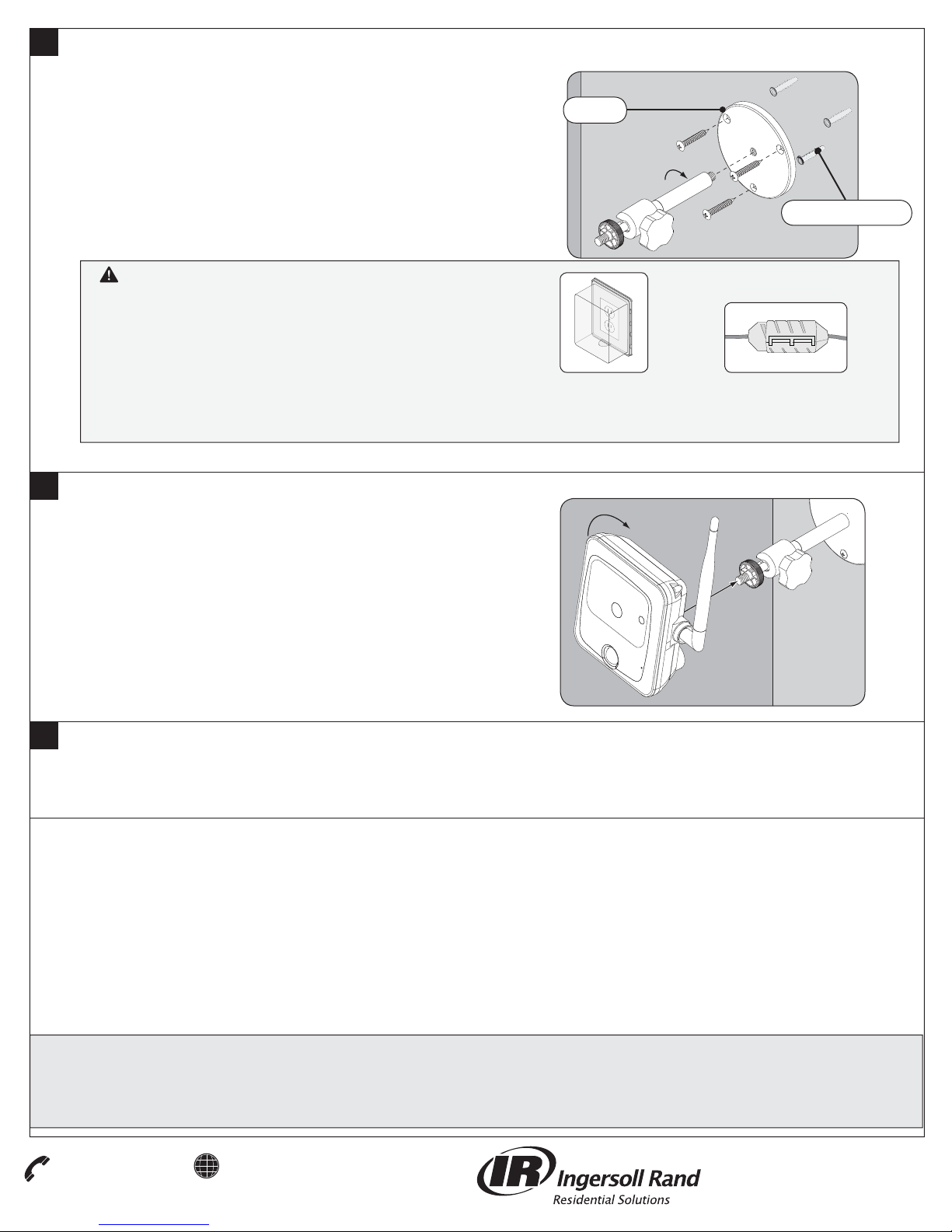

Prepare Camera Mounting Location
! Installation in a covered area is recommended.
! Consult the NEC and local electrical codes for information
on electrical requirements.
a. Before permanent installation, verify wireless Camera opera-
tion using your Nexia account.
b.Attach the base to the wall with three (3) screws and wall
anchors (included). Make certain that the base is secure
on the wall.
c. Attach the power adapter to AC power outlet.
Base
Wall anchors (3)
The power adapter is not rated for exposure to moisture.
If the power adapter is located outdoors, follow these impor-
tant steps:
• Attach the power adapter to a covered outlet (shown, not
included), making sure the adapter plug is completely
covered.
• If the extension cable connector may be exposed to
moisture, place it in a covered location, or use a silicone
sealant or a water-tight cord connector (shown, not
included) to protect the cable joint from moisture.
Covered Outlet Water-tight cord connector
6Attach Camera to Stand
a. Turn Camera clockwise to attach threaded mount on back of
Camera to the swivel connector.
b.Attach the AC power cable to the power port on the Camera.
Secure the water seal.
c. If the Camera is connected to a wireless network, then install
the water sealing cap over the Camera’s ethernet port.
7
Test the camera view using your Nexia Account.
If necessary, loosen the knob on the swivel connector and adjust the camera angle.
Product Specifications
Lens: Board Mount Type, Fixed-Focal, Aperture F2.0
Range: 15.25 meters (50 feet)
Night Vision: IR LED x 8, Light Sensor x 1, Auto IR CUT Switcher,Range: Above
5 meters
Minimum Illumination: 0 Lux (with IR LED)
Connectors: RJ45 for Ethernet, DC Power Jack
Power Consumption: 12V DC, Max 4.8W
Compliance: CE, FCC, Power supply: UL
Dimensions (H x W x D): 103 x 94 x 37 mm (4.1” x 3.7” x 1.5”)
Weight: 900g (2 lbs)
Operating Temperature: -10°–45°C (14°–113°F); Humidity: 10%–80%
(non-condensing)
Storage Temperature: -20°–70°C (-4°–158°F); Humidity: 10%–90%
(non-condensing)
Ethernet: 10/100 Base-T, Auto MDIX
Wireless: IEEE802.11b/g/n, WEP64/128 bit, WPA/WPA2 Personal, WPS

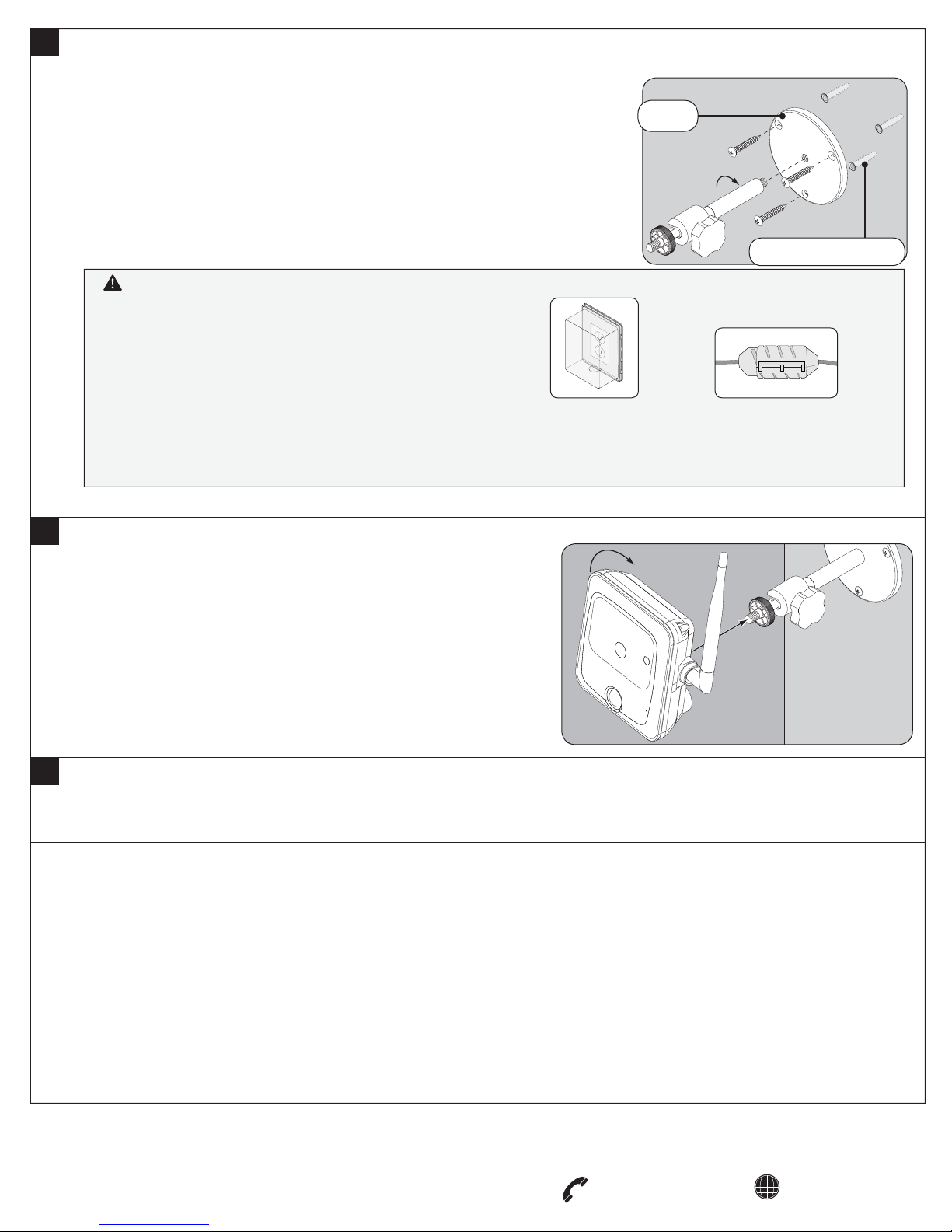

Cámara de Exteriores para
el Hogar Schlage WCO100
1Conecte la antena a la cámara
• Gire la antena en sentido horario en el soporte de la antena.
• La antena debe estar en posición vertical para una mejor
recepción de la señal. Posición final,
vertical
2Localice la ID de MAC, Ethernet y suministro eléctrico.
Teclee la ID de MAC en la casilla en la parte superior de esta página para futuras referencias.
¡NO conecte el Ethernet o la corriente eléctrica antes de registrarse.
3Ingrese a su cuenta en www.mynexia.com.
• La cámara opera únicamente con el Sistema de Inteligencia para el Hogar Nexia.
• La cuenta debe haberse activado antes de continuar. Visite nexiahome.com para obtener más información.
4Registre la cámara.
a. Antes de iniciar, asegúrese que el Ethernet y la corriente NO ESTÉN CONECTADOS a su cámara.
b.Haga clic en la pestaña “Cameras” en www.mynexia.com.
Nota: Si esta es una nueva cuenta, seleccione “Schlage Home Outdoor Camera” (Cámara de exteriores para el hogar
Schlage) en la lista de inscripción. Siga las instrucciones que aparecen en la pantalla.
c. Haga clic en el enlace “Add Camera” (Añadir la Cámara).
d.Siga las instrucciones que aparecen en la pantalla.
e. Haga clic en “Edit Camera Settings” (Editar los Ajustes de la Cámara) para completar la configuración inalámbrica.
Micrófono
(no se utiliza)
Sensor infrarrojo
pasivo (PIR)
Luz LED de
encendido
Lente
MAC ID
Puerto
Ethernet
Puerto de
alimentación
Botón reinicio
Antenne
Sensor de luz
Contenido del paquete:
• Cámara para exteriores
• Antena externa
• Adaptador de corriente de 142 cm
• Conector giratorio
• Pie de montaje
• Base de montaje
• Tornillos de montaje (3)
• Cable Ethernet (con tapón hermético a prueba de agua)
• Cable prolongación de alimentación de 300 cm
WCO100 Cámara
Doce (12) caracteres
000E

U.S.A. /Canada
[phone] nexiahome.com
5Prepare la ubicación de montaje de la cámara.
! Se recomienda que la instalación se haga enun área cubierta.
! Consulte el Código Eléctrico Nacional (NEC) y los códigos eléctricos locales
para obtener información sobre los requisitos eléctricos.
a. Antes de su instalación permanente, verifique el funcionamiento inalámbrico de la
cámara a través de su cuenta Nexia.
b. Sujete la base a la pared con tres tornillos y anclajes de pared (incluidos).
c. Conecte el cable de alimentación al tomacorriente de CA.
d.Asegúrese de fijar firmemente la base a la pared.
Anclajes de pared (3)
Base
El adaptador de corriente no está calificado para su ex-
posición a la humedad.
Si el adaptador de corriente está ubicado en exteriores, siga
estos pasos importantes:
• Fije el adaptador de corriente a una salida cubierta
(mostrada, no incluida) y asegúrese de que el enchufe del
adaptador esté completamente cubierto.
• Si el conector del cable de extensión puede estar expuesto
a la humedad, colóquelo en una ubicación cubierta, o
bien use un sellador de silicona o un conector de cable
de sellado hermético (mostrado, no incluido) para brindar
protección al empalme del cable contra la humedad.
Salida cubierta Conector de cable de
sellado hermético
6Sujete la cámara al pie.
a. Gire la cámara en sentido horario para conectar el soporte roscado en
la parte posterior de la Cámara al conector giratorio.
b.Conecte el cable de alimentación de CA al puerto de alimentación de
la Camera. Asegúrese de fijar firmemente la base a la pared.
c.Si la cámara se conecta a una red inalámbrica, instale la tapa
de sellado de agua sobre el puerto ethernet de la cámara.
7Pruebe la visión de la cámara usando su cuenta Nexia.
De ser necesario, afloje la perilla en el conector giratorio y ajuste el ángulo de la cámara.
Especificaciones del Producto
Lente: de montaje en placa, focal fija, apertura F2.0
Rango: 15,25 metros (50 pies)
Visión nocturna: LED IR x 8, sensor de luz x 1, interruptor IR CUT automático, Alcance: Superior a 5 metros
Iluminación mínima: 0 Lux (con LED IR)
Conectores: RJ45 para Ethernet, enchufe de CC
Consumo de energía: 12 VCC, 4,8 W máximo
Cumplimiento: CE, FCC, Suministro de energía: UL
Dimensiones (alto x ancho x profundidad): 103 x 94 x 37 mm (4,1” x 3,7” x 1,5”)
Peso: 900 g (2 libras)
Temperatura de funcionamiento: -10° a 45 °C (14° a 113 °F); humedad: 10% a 80% (sin condensación)
Temperatura de almacenamiento: -20° a 70 °C (-4° a 158 °F); humedad: 10% a 90% (sin condensación)
Ethernet: 10/100 Base-T, Auto MDIX
Inalámbrico: IEEE802.11b/g/n, WEP64/128 bit, WPA/WPA2 Personal, WPS
Declaración de la Comisión de Comunicaciones Federal (FCC)
Este dispositivo cumple con la Sección 15 de las normas de la FCC. Su utilización está sujeta a las siguientes dos condiciones: (1) este dispositivo no puede causar interferencias dañi-
nas, y (2) este dispositivo debe aceptar cualquier interferencia que se reciba, incluida interferencia que puede provocar un funcionamiento no deseado.
Los cambios o las modificaciones a este equipo sin autorización expresa de Schlage
podrían anular la autoridad del usuario para utilizar el equipo.
FCC ID: P2GBE369 IC: 7654A-BE369
