Schneider Airsystems BM-W 510 Installation instructions

G 880348_001
2008/10/jwre-12
Originalbedienungsanleitung Teil 1 I/ 1 Teil 2 II/ 1
Original operating manual Part 1 I/ 3 Part 2 II/ 2
Notice d’utilisation d’origine Partie 1 I/ 5 Partie 2 II/ 6
Manual de instrucciones original Parte 1 I/ 7 Parte 2 II/ 12
Originele gebruiksaanwijzing Deel 1 I/ 9 Deel 2 II/ 16
Oryginalna instrukcja eksploatacji Części 1 I/ 11 Części 2 II/ 20
Оригинал Руководство по эксплуатации Часть 1 I/ 13 Часть 2 II/ 26
BM-W 510
D 322 643

BM-W 510
I/ 1
D
Inhaltsverzeichnis - Teil 1
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
1.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Achtung:
Bedienungsanleitung Teil 2
lesen und beachten!
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
1.2 Lieferumfang
– Bohrmaschine
– Bedienungsanleitung
1.3 Bestimmungsgemäße
Verwendung
Die druckluftbetriebene Bohrmaschine
ist ein Gerät für den handwerklichen Einsatz
und eignet sich zum:
Bohren in Holz, Metall, Kunststoff und ähnli-
chen Materialien unter Berücksichtigung ih-
rer max. Leistung und Bohreraufnahme.
Speziell für enge Stellen durch niedrige Bau-
höhe geeignet.
Jede andere Verwendung ist zweckentfrem-
det.
1.4 Technische Daten
1.5 Aufbau 1.6 Inbetriebnahme
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Achtung: Gerät drucklos machen!
1.1 Allgemeine Hinweise ................. 1
1.2 Lieferumfang............................ 1
1.3 Bestimmungsgemäße Verwendung 1
1.4 Technische Daten...................... 1
1.5 Aufbau .................................... 1
1.6 Inbetriebnahme........................ 1
1.7 EG-Konformitätserklärung.......... 2
Leistung 0,5 kW
Luftverbrauch 7 l/sec
Maximal zulässiger Druck 6,3 bar
Drehzahl 1800 U/min
Schnellspannbohrfutter (maximaler Durchmesser Aufnahme) 10 mm
Maximaler Bohrerdurchmesser (Stahl) 10 mm
Maximaler Bohrerdurchmesser (Holz) 20 mm
Schalldruckpegel L
pa
(in 1 m Abstand)
nach DIN 45 635, Teil 20 94,3 dB(A)
Vibration nach DIN ISO 8662 2,5 m/s
2
Abmessungen: Breite x Tiefe x Höhe 240 x 45 x 140 mm
Empfohlener Schlauchdurchmesser (innen) bei L= 10 m 9 mm
Gewicht 1,1 kg

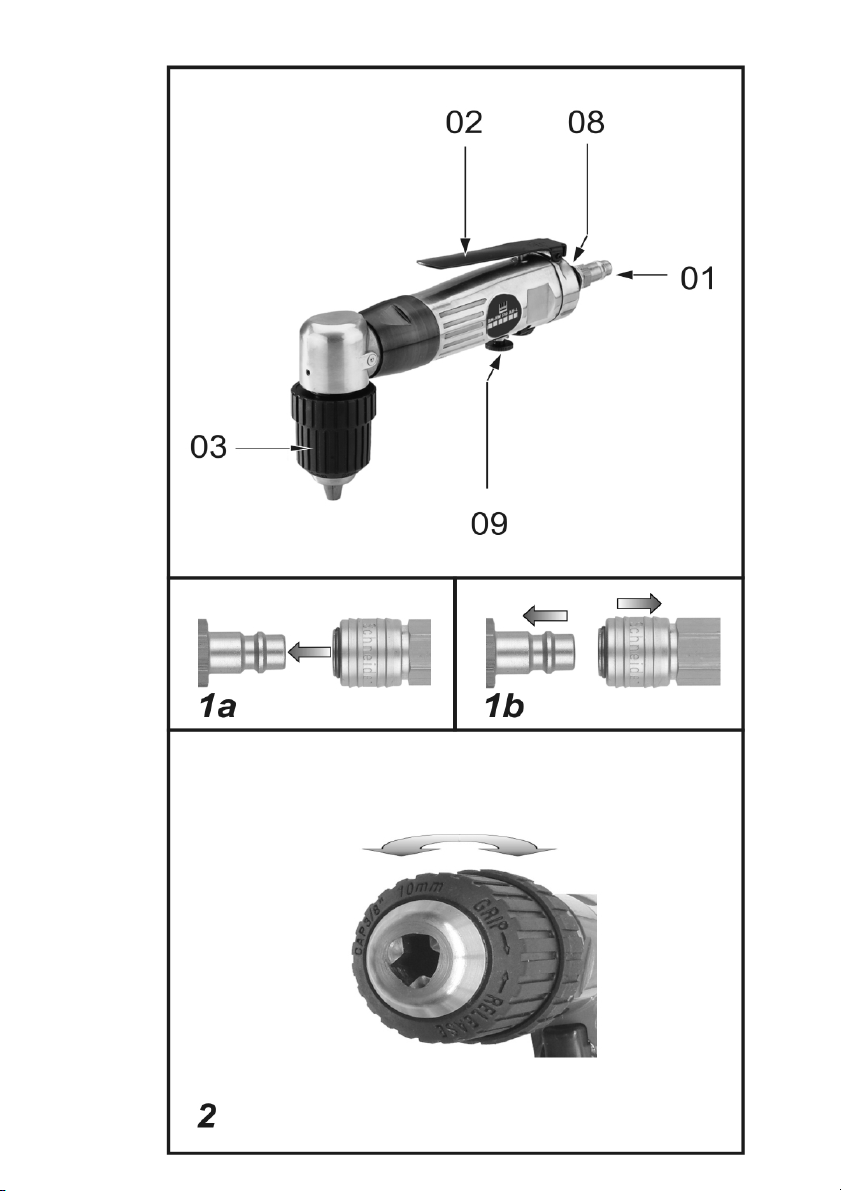

01 Stecknippel
02 Abzugshebel
03 Schnellspannbohrfutter
08 Ablufthülse
09 Steuerventil

I/ 2
BM-W 510
D
1.7 EG-Konformitätserklä-
rung
Wir erklären in alleiniger Verantwortung,
dass dieses Produkt mit folgenden Richtlinien
und Normen übereinstimmt:
DIN EN ISO 12100; DIN EN 792;
BGR 500;
98/37/ EG (bis 28.12.2009);
2006/42/ EG (ab 29.12.2009).
i.V. Marco Lodni
Leiter Entwicklung/Versuch
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Bohrmaschine Serien-Nr.
BM-W 510 T400023
Jahr der CE-Kennzeichnung: 2008

BM-W 510
I/ 3
GB
Table of contents - Part 1
The specified illustrations appear at the be-
ginning of the Operating Instructions.
1.1 General information
Observe the safety instructions!
Read the Instruction Manual!
Note:
Read and memorise part 2 of the
instruction manual!
Subject to technical modifications. Illustra-
tions may deviate from the original.
1.2 Scope of delivery
–Drill
– Instruction manual
1.3 Conventional use
The compressed air drill
is an industrial tool designed for:
Drilling in wood, metal, plastic and similar
materials in line with the max. power and
adapter size of the drill.
Compact dimensions, specially designed for
tight spaces.
Any other type of use is considered contrary
to the intended use.
1.4 Technical data
1.5 Components 1.6 Commissioning
Note: Read and memorise part 2 of the
instruction manual!
Caution: Depressurise the unit!
1.1 General information .................. 3
1.2 Scope of delivery ...................... 3
1.3 Conventional use ...................... 3
1.4 Technical data .......................... 3
1.5 Components............................. 3
1.6 Commissioning ......................... 3
1.7 EC Declaration of Conformity...... 4
Power 0,5 kW
Air consumption 7 l/sec
Max. permissible pressure 6,3 bar
Rotational speed 1800 rpm
Keyless chuck (maximum adapter diameter) 10 mm
Maximum drill bit diameter (steel) 10 mm
Maximum drill bit diameter (wood) 20 mm
Sound pressure level L
pa
(at distance of 1 m)
as per DIN 45 635, part 20 94,3 dB(A)
Vibrations as per DIN ISO 8662 2,5 m/s
2
Overall dimensions: width x depth x height 240 x 45 x 140 mm
Recommended hose diameter (inner) at L= 10 m 9 mm
Weight 1,1 kg
01 Plug nipple
02 Trigger lever
03 Keyless chuck
08 Exhaust air sleeve
09 Control valve

I/ 4
BM-W 510
GB
1.7 EC Declaration of Con-
formity
We declare under our sole responsibility that
this product complies with the following
guidelines and standards:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ EC (before 28.12.2009),
2006/42/ EC (after 29.12.2009).
pp Marco Lodni
Head of Development/Testing
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Drill Serial no.
BM-W 510 T400023
Year of CE mark: 2008:

BM-W 510
I/ 5
F
Table des matières - partie 1
Les illustrations indiquées se trouvent au dé-
but de la notice d'utilisation.
1.1 Généralités
Tenir compte des consignes de sécurité!
Lire la notice d'utilisation!
Attention:
consulter et respecter les
consignes du mode d'emploi, partie 2 !
Sous réserve de modifications techniques.
Les illustrations peuvent différer du produit
original.
1.2 Eléments fournis
– Perceuse
– Mode d'emploi
1.3 Consignes d'utilisation
La perceuse pneumatique
est un appareil à destination des artisans,
spécialement conçu pour :
percer le bois, le métal, le plastique ou les
matériaux assimilés, conformément aux spé-
cifications de puissance et aux caractéristi-
ques du porte-foret.
Cet appareil a été spécialement étudié pour
les endroits peu accessibles où la hauteur
pose problème.
Toute autre utilisation est détournée de sa
destination première.
1.4 Caractéristiques techniques
1.5 Structure 1.6 Mise en service
Attention: consulter et respecter les
consignes du mode d'emploi, partie 2 !
Attention : Mettez l'appareil hors
pression !.
1.1 Généralités .............................. 5
1.2 Eléments fournis....................... 5
1.3 Consignes d'utilisation ............... 5
1.4 Caractéristiques techniques........ 5
1.5 Structure ................................. 5
1.6 Mise en service......................... 5
1.7 Déclaration de conformité CE...... 6
Puissance 0,5 kW
Consommation d'air 7 l/s
Pression maximale admissible 6,3 bars
Vitesse de rotation 1800 tr/min
Mandrin à serrage rapide (diamètre maximal du logement) 10 mm
Diamètre maximal du foret (acier) 10 mm
Diamètre maximal du foret (bois) 20 mm
Niveau de pression sonore L
pa
(à 1 m de distance)
selon DIN 45 635, partie 20 94,3 dB(A)
Vibrations selon DIN ISO 8662 2,5 m/s
2
Dimensions : largeur x profondeur x hauteur 240 x 45 x 140 mm
Diamètre (intérieur) de tuyau souple recommandé pour
L=10m 9mm
Poids 1,1 kg
01 Raccord à enficher
02 Gâchette
03 Mandrin à serrage rapide
08 Manchon d'évacuation
09 Soupape de commande

I/ 6
BM-W 510
F
1.7 Déclaration de confor-
mité CE
Nous déclarons, sous notre seule responsa-
bilité, que ce produit est conforme aux direc-
tives et normes suivantes :
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/CE (jusqu'au 28.12.2009) ;
2006/42/CE (à partir du 29.12.2009).
p.p. Marco Lodni
Responsable Développement/Essais
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen, Allemagne
Perceuse N° de série
BM-W 510 T400023
Année du marquage CE : 2008

BM-W 510
I/ 7
E
Índice - Parte 1
Las figuras indicadas se encuentran al princi-
pio del manual de instrucciones.
1.1 Indicaciones generales
Deben observarse las indicaciones de
seguridad.
Leer el manual de instrucciones.
Atención:
leer y observar el manual de
instrucciones, parte 2
Reservado el derecho a introducir modifica-
ciones técnicas. Las ilustraciones pueden va-
riar con respecto al original.
1.2 Suministro
–Taladro
– Manual de instrucciones
1.3 Uso previsto
El taladro accionado por aire comprimido
es una herramienta de uso profesional
diseñada para:
Taladrar en madera, metal, plástico y mate-
riales similares teniendo en cuenta la poten-
cia máxima y el alojamiento para las brocas.
Idóneo para acceder a lugares estrechos gra-
cias a su altura reducida.
Cualquier otro uso se considera inadecuado.
1.4 Datos técnicos
1.5 Composición 1.6 Puesta en servicio
Atención: leer y observar el manual de
instrucciones, parte 2
Atención: ¡despresurizar el aparato!
1.1 Indicaciones generales............... 7
1.2 Suministro ............................... 7
1.3 Uso previsto............................. 7
1.4 Datos técnicos.......................... 7
1.5 Composición............................. 7
1.6 Puesta en servicio ..................... 7
1.7 Declaración de conformidad CE... 8
Potencia 0,5 kW
Consumo de aire 7 l/s
Máx. presión admisible 6,3 bar
Número de revoluciones 1800 rpm
Portabrocas de cierre rápido (diámetro máximo del alojamiento) 10 mm
Diámetro de broca máximo (acero) 10 mm
Diámetro de broca máximo (madera) 20 mm
Nivel de intensidad sonora L
pa
(a 1 m de distancia)
según DIN 45 635, parte 20 94,3 dB (A)
Vibración según DIN ISO 8662 2,5 m/s
2
Dimensiones: ancho x profundidad x alto 240 x 45 x 140 mm
Diámetro (interior) de manguera recomendado para L= 10 m 9 mm
Peso 1,1 kg
01 Boquilla insertable
02 Gatillo
03 Portabrocas de cierre rápido
08 Manguito de escape de aire
09 Válvula de mando

I/ 8
BM-W 510
E
1.7 Declaración de confor-
midad CE
Por la presente declaramos bajo nuestra ex-
clusiva responsabilidad que este producto
cumple con las siguientes directivas y nor-
mas:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ CE (hasta 28.12.2009);
2006/42/ CE (desde 29.12.2009).
p. p. Marco Lodni
Director de desarrollo y ensayo
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Taladro N.º serie
BM-W 510 T400023
Año del marcado "CE" de conformidad:
2008

BM-W 510
I/ 9
NL
Inhoudsopgave - deel 1
De vermelde afbeeldingen staan in het begin
van de gebruiksaanwijzing.
1.1 Algemene aanwijzingen
Veiligheidsaanwijzingen in acht nemen!
Gebruiksaanwijzing doorlezen!
Let op:
gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Technische wijzigingen voorbehouden. Af-
beeldingen kunnen van het origineel afwij-
ken.
1.2 Leveringsomvang
– Boormachine
– Gebruiksaanwijzing
1.3 Toepassing conform de
bepalingen
De persluchtaangedreven boormachine
is een apparaat voor vaklieden
en is geschikt voor het:
Boren in hout, metaal, kunststof en gelijk-
soortige materialen rekening houdend met
hun maximaal vermogen en boorhouder.
Speciaal geschikt voor krappe ruimten door
het compacte ontwerp.
Ieder ander gebruik is oneigelijk.
1.4 Technische gegevens
1.5 Opbouw 1.6 Inbedrijfname
Let op: gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Let op: apparaat drukloos maken!
1.1 Algemene aanwijzingen ............. 9
1.2 Leveringsomvang...................... 9
1.3 Toepassing conform de bepalingen 9
1.4 Technische gegevens................. 9
1.5 Opbouw................................... 9
1.6 Inbedrijfname .......................... 9
1.7 EG-conformiteitsverklaring ......... 10
Vermogen 0,5 kW
Luchtverbruik 7l/s
Max. toelaatbare druk 6,3 bar
Toerental 1800 omw/min
snelspanboorhouder (maximale diameter opname) 10 mm
Maximale boordiameter (staal) 10 mm
Maximale boordiameter (hout) 20 mm
Geluidsniveau L
pa
(op 1 m afstand)
conform DIN 45 635, deel 20 94,3 dB(A)
Trilling conform DIN ISO 8662 2,5 m/s
2
Afmetingen: breedte x diepte x hoogte 240 x 45 x 140 mm
Aanbevolen slangdoorsnede (binnen) bij L= 10 m 9 mm
Gewicht 1,1 kg
01 Steeknippel
02 Aftaphendel
03 Snelspanboorhouder
08 Afvoerluchthuls
09 Stuurklep

I/ 10
BM-W 510
NL
1.7 EG-conformiteitsverkla-
ring
Wij verklaren in uitsluitende verantwoording
dat dit product overeenkomt met de volgen-
de richtlijnen en normen:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EG (tot 28.12.2009);
2006/42/EG (vanaf 29.12.2009).
bij volmacht Marco Lodni
Leider Ontwikkeling/Proefneming
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Boormachine Serienr.
BM-W 510 T400023
Jaar van de CE-markering: 2008

BM-W 510
I/ 11
PL
Spis treści - części 1
Podane rysunki znajdująsięw załączniku
instrukcji obsługi.
1.1 Wskazówki ogólne
Należy przestrzegaćwskazówek
dotyczących bezpieczeństwa!
Należy przeczytaćinstrukcjęobsługi!
Uwaga:
Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Możliwość zmian technicznych zastrzeżona.
Ilustracje mogąróżnićsięod oryginału.
1.2 Zakres dostawy
– Wiertarka pneumatyczna
– Instrukcja obsługi
1.3 Użytkowanie zgodne z
przeznaczeniem
Wiertarka pneumatyczna
jest urządzeniem przeznaczonym do
zastosowańrzemieślniczych
i nadaje siędo:
wiercenia w drewnie, metalu, tworzywie
sztucznym i innych materiałach z
uwzględnieniem maksymalnej mocy
narzędzia i wielkości mocowania wierteł.
Dzięki małej wysokości szczególnie
przydatne do miejsc o ograniczonym
dostępie
Każde inne zastosowanie jest niezgodne z
przeznaczeniem.
1.4 Dane techniczne
1.5 Konstrukcja 1.6 Uruchamianie
Uwaga: Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Uwaga: Urządzenie pozbawione ciśnienia!
1.1 Wskazówki ogólne..................... 11
1.2 Zakres dostawy ........................ 11
1.3 Użytkowanie zgodne z
przeznaczeniem........................ 11
1.4 Dane techniczne ....................... 11
1.5 Konstrukcja.............................. 11
1.6 Uruchamianie ........................... 11
1.7 Deklaracja zgodności WE ........... 12
Moc 0,5 kW
Zużycie powietrza 7 l/sek
Maks. dopuszczalne ciśnienie: 6,3 bar
prędkość obrotowa 1800 obr./min
Szybkomocujący uchwyt wiertarski (maksymalna średnica
mocowania) 10 mm
Maksymalna średnica wiertła (stal) 10 mm
Maksymalna średnica wiertła (drewno) 20 mm
Poziom ciśnienia akustycznego L
pa
(w odległości 1 m)
wg DIN 45 635, część 20 94,3 dB(A)
Wibracje wg DIN ISO 8662 2,5 m/s
2
Wymiary: szer. x głęb. x wys. 240 x 45 x 140 mm
Zalecana średnica przewodu (wewnętrzna) przy L= 10 m 9 mm
Ciężar 1,1 kg
01 Złączka wtykowa
02 Dźwignia spustowa
03 Szybkomocujący uchwyt wiertarski
08 Tuleja powietrza powrotnego
09 Zawór sterujący

I/ 12
BM-W 510
PL
1.7 Deklaracja zgodności
WE
Niniejszym oświadczamy na własną
odpowiedzialność, iżprodukt ten jest zgodny
z następującymi wytycznymi oraz normami:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/WE (do 28.12.2009);
2006/42/WE (od 29.12.2009).
z up. Marco Lodni
Kierownik Działu Rozwoju i Badań
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Wiertarka Nr seryjny
BM-W 510 T400023
Rok oznakowania CE: 2008

BM-W 510
I/ 13
RUS
Оглавление Часть 1
Иллюстрации находятся вначале
руководства по эксплуатации.
1.1 Общие указания
Соблюдайте правила техники
безопасности!
Прочитайте руководство по
эксплуатации!
Внимание:
прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
Компания оставляет за собой право на
внесение технических изменений.
Иллюстрации могут отличаться от
оригинала.
1.2 Комплект поставки
–Дрель
–Руководство по эксплуатации
1.3 Использование по
назначению
Пневматическая дрель
является инструментом ремесленного
применения
иподходит для:
Сверление по дереву, металлу, пластмассе
ианалогичным материалам сучётом макс.
мощности имакс. диаметра сверла.
Особенно эффективна вузких местах
благодаря плоскому корпусу.
Использование влюбых других целях
является использованием не по
назначению.
1.4 Технические характеристики
1.5 Конструкция
1.6 Ввод вэксплуатацию
Внимание: прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
1.1 Общие указания ...................... 13
1.2 Комплект поставки .................. 13
1.3 Использование по назначению .13
1.4 Технические характеристики .... 13
1.5 Конструкция............................ 13
1.6 Ввод вэксплуатацию ............... 13
1.7 Декларация осоответствии ЕС.. 14
Мощность 0,5 кВт
Расход воздуха 7л/сек
Mаксимально допустимо Давление 6,3 бар
Частота вращения 1800 об/мин
Быстрозажимной сверлильный патрон (макс. диаметр
сверла)10 мм
Макс. диаметр сверла (сталь)10мм
Макс. диаметр сверла (дерево)20мм
Уровень звукового давления L
pa
(на расстоянии 1 м)
согласно DIN 45 635, ч. 20 94,3 дБ (A)
Вибрация согласно DIN ISO 8662 2,5 м/с
2
Размеры: Ширина x Глубина x Высота 240 x 45 x 140 мм
Рекомендуемый диаметр шланга (внутренний) при L = 10 м9мм
Масса 1,1 кг
01 Вставной ниппель
02 Спусковой рычаг
03 Быстрозажимной сверлильный патрон
08 Муфта вытяжного воздуха
09 Управляющий клапан

I/ 14
BM-W 510
RUS
Внимание: Сбросьте давление в
устройстве!
1.7 Декларация о
соответствии ЕС
Мы заявляем со всей ответственностью,
что данное изделие соответствует
следующим стандартам идирективам:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EC (до 28.12.2009);
2006/42/EC (с29.12.2009).
Во исполнение, Марко Лодни
Руководитель конструкторско-
испытательного отдела
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Дрель Серийный №
BM-W 510 T400023
Год маркировки CE: 2008

BM
II/ 1
D
Inhaltsverzeichnis - Teil 2
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
2.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Prüfungen, Einstellungen, Wartungsarbeiten
in einem Wartungsbuch dokumentieren.
Bei Fragen Bezeichnung und Art.-Nr. des Ge-
rätes angeben. Außerhalb von Deutschland
können andere gesetzliche oder sonstige
Vorschriften gelten als hier beschrieben.
Die Bedienungsanleitung muss vor Anwen-
dung des Gerätes gelesen, beachtet und der
Anwender jährlich unterwiesen werden!
Achtung: Bedienungsanleitung Teil 1
lesen und beachten!
Alle Bilder, auf die im Text mit (Bild …) ver-
wiesen wird, finden Sie in Teil 1.
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
Verwendbare Energie: Ausschließlich gerei-
nigte, kondensatfreie und ölvernebelte
Druckluft.
Leistungsgröße Kompressor: maßgebend ist
der Luftverbrauch des Gerätes / Werkzeu-
ges.

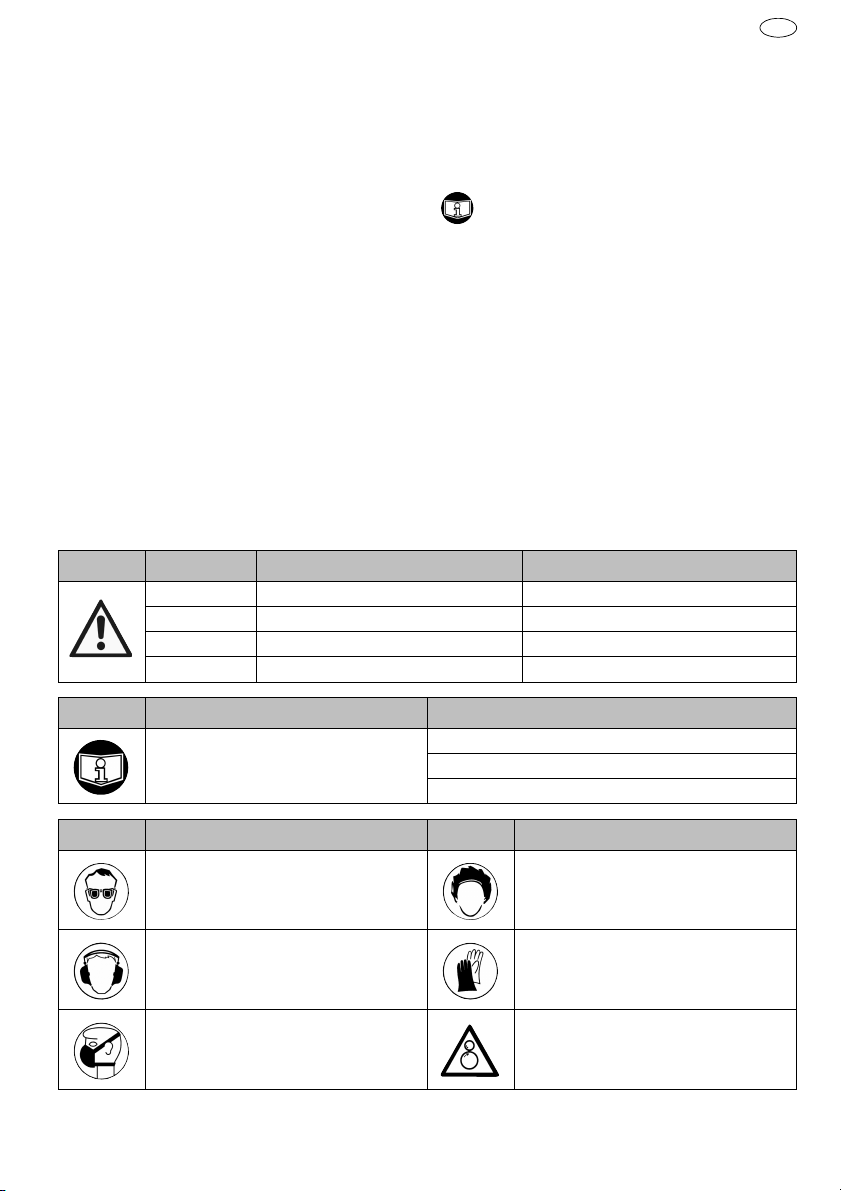

2.2 Symbole
Achtung: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!
2.1 Allgemeine Hinweise.................. 1
2.2 Symbole .................................. 1
2.3 Sicherheitshinweise................... 2
2.4 Inbetriebnahme........................ 3
2.5 Wartung .................................. 3
2.6 Außerbetriebnahme................... 4
2.7 Ersatzteilservice ....................... 4
2.8 Gewährleistungsbedingungen ..... 4
2.9 Störungsbehebung.................... 4
Symbol Signalwort Gefahrenstufe Folgen bei Nichtbeachtung
GEFAHR unmittelbar drohende Gefahr Tod, schwere Körperverletzung
WARNUNG mögliche drohende Gefahr Tod, schwere Körperverletzung
VORSICHT mögliche gefährliche Situation Leichte Körperverletzung
HINWEIS mögliche gefährliche Situation Sachschaden
Symbol Bedeutung Folgen bei Nichtbeachtung
Bedienungsanleitung lesen
Körperverletzung oder Tod des Bedieners
Sachschaden
falsche Bedienung
Symbol Bedeutung Symbol Bedeutung
Augenschutz tragen! Haarnetz tragen!
Gehörschutz tragen! Schutzhandschuhe tragen!
Staubmaske tragen! Rotierende Teile!

II/ 2
BM
D
2.3 Sicherheitshinweise
Explosionsgefahr! Stolperfalle!
heiße Öberfläche! Gerät ölen!
Symbol Bedeutung Symbol Bedeutung
GEFAHR
Explosionsgefahr!
X Nicht in explosionsgefährdeten Bereichen
arbeiten!
X Maximalen Druck beachten (siehe Bedie-
nungsanleitung Teil 1, Kapitel: "Techni-
sche Daten")!
X Nur Energie Druckluft verwenden.
WARNUNG
Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
X Druckluftschlauch festhalten!
WARNUNG
Aufwirbeln von: Staub, Flüssigkeiten,
Schmutzpartikeln oder heißen Spänen
während des Betriebes!
X Schutzbrille tragen!
X Staubmaske tragen!
WARNUNG
Lärm während des Betriebes.
X Gehörschutz tragen!
WARNUNG
Rotierende Teile!
X Haarnetz tragen!
X Verwicklungen von Haaren und Kleidung
vermeiden!
X Nur befestigte, am Körper anliegende Klei-
dung oder Schutzkleidung tragen!
WARNUNG
Wegschleudern von Bohrern möglich!
X auf festen Sitz der Bohrer achten!
X keinen Leerlaufbetrieb!
X maximale Drehzahl und Umfangsge-
schwindigkeit der eingesetzten Werkzeu-
ge beachten!
VORSICHT
Vibrationen vom Gerät auf den Betrei-
ber während des Lastbetriebes.
X beachten
X Schutzhandschuhe tragen
VORSICHT
Bohrer oder Metallspäne können sehr
heiß sein!
X Schutzhandschuhe tragen!
