Schneider Airsystems SBS 700 SYS Installation instructions

G880522_001
2008/11/risa-08
Originalbedienungsanleitung Teil 1 I/ 1 Teil 2 II/ 1
Original operating manual Part 1 I/ 3 Part 2 II/ 6
Notice d’utilisation d’origine Partie 1 I/ 5 Partie 2 II/ 11
Manual de instrucciones original Parte 1 I/ 7 Parte 2 II/ 16
Originele gebruiksaanwijzing Deel 1 I/ 9 Deel 2 II/ 21
Oryginalna instrukcja eksploatacji Części 1 I/ 11 Części 2 II/ 26
Оригинал Руководство по эксплуатации Часть 1 I/ 13 Часть 2 II/ 31
SBS 700 SYS
D322659

SBS 700 SYS
I/ 1
D
Inhaltsverzeichnis - Teil 1
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
1.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
1.2 Lieferumfang
– Stabschleifer
– Montageschlüssel ( 2 x )
– Werkzeugaufnahme 3 mm
– Werkzeugaufnahme 2,3 mm
– Ölflasche
– Systainer
– Bedienungsanleitung
1.3 Bestimmungsgemäße
Verwendung
Der druckluftbetriebene Stabschleifer
ist ein Gerät für den handwerklichen Einsatz
und eignet sich zum:
Schleifen, Polieren und Entgraten im Werk-
zeugbau, Modellbau, Vorrichtungsbau und in
der Werkzeuginstandhaltung.
Jede andere Verwendung ist zweckentfrem-
det.
1.4 Technische Daten
1.5 Aufbau 1.6 Inbetriebnahme
Achtung: Bedienungsanleitung Teil 2
lesen und beachten!
Achtung: Gerät drucklos machen!
1.1 Allgemeine Hinweise.................. 1
1.2 Lieferumfang............................ 1
1.3 Bestimmungsgemäße Verwen-
dung ....................................... 1
1.4 Technische Daten...................... 1
1.5 Aufbau .................................... 1
1.6 Inbetriebnahme........................ 1
1.7 EG-Konformitätserklärung .......... 2
Leistung 0,23 kW
Luftverbrauch 170 l/min
Maximal zulässiger Druck 6,3 bar
Drehzahl 7000 U/min
Werkzeugaufnahme 2,3 ; 3 mm
Schalldruckpegel L
pa
(in 1 m Abstand)
nach DIN 45 635, Teil 20 70 dB(A)
Impulsschallleistungspegel L
wa
nach DIN 45 635, Teil 20 73 dB(A)
Vibration nach DIN ISO 8662 0,6 m/s
2
Abmessungen: Breite x Tiefe x Höhe 160 x 18 x 18 mm
Empfohlener Schlauchdurchmesser (innen) bei L= 10 m 6 mm
Gewicht 0,24 kg
01 Stecknippel
03 Luftregulierung
04 Werkzeugaufnahme
05 Antriebswelle
06 Klemmmutter
15 Zu- / Abluftschlauch

I/ 2
SBS 700 SYS
D

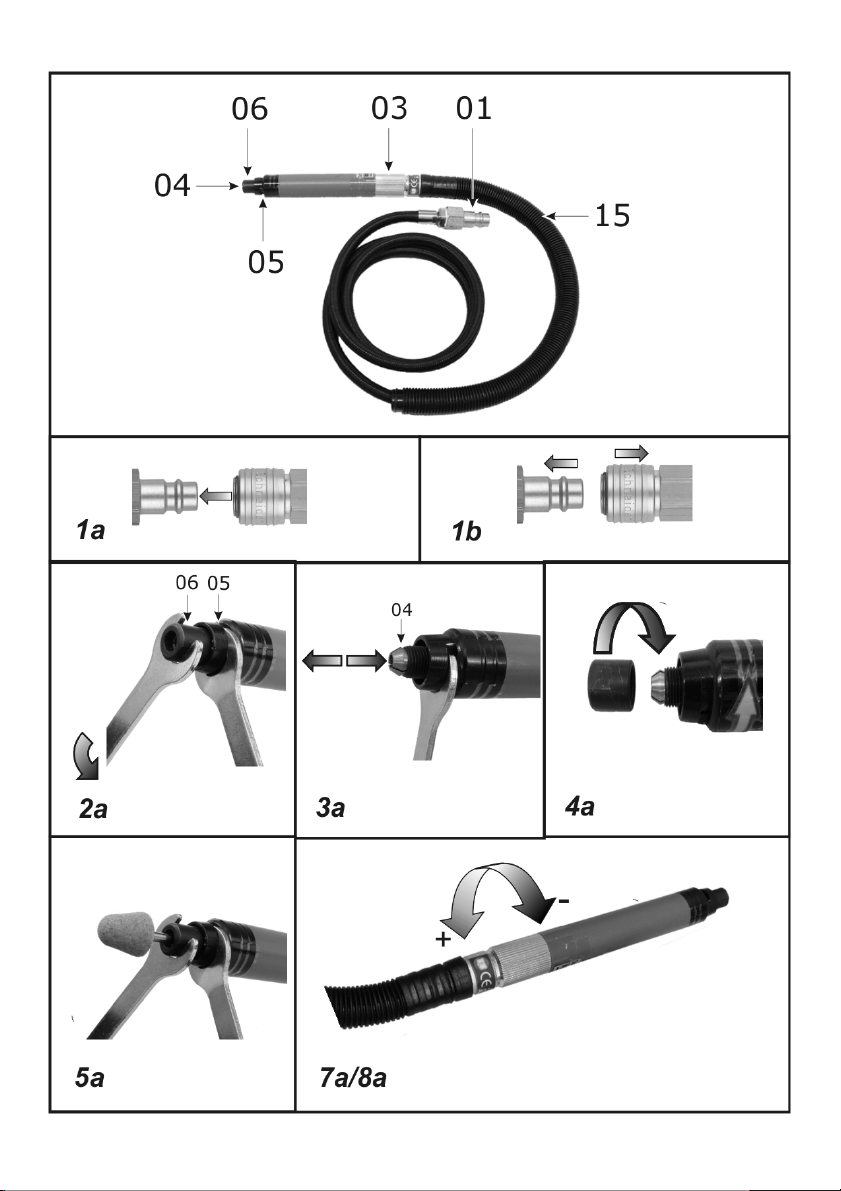

Montage:
1. Welle (Pos. 05) mit Montageschlüssel
festhalten (Bild 2a).
2. Klemmmutter (Pos. 06) mit zweitem
Montageschlüssel lösen (Bild 2a).
3. Entsprechende Werkzeugaufnahme
(Pos. 04) einsetzen (Bild 3a).
4. Klemmmutter (Pos. 06) lose auf die Wel-
le drehen (Bild 4a).
5. Schleifmittel / Werkzeug mindestens
15 mm tief in Werkzeugaufnahme
(Pos. 04) einführen (Bild 5a).
6. Welle (Pos. 05) festhalten und Klemm-
mutter (Pos. 06) mit dem passenden
Montageschlüssel festziehen (Bild 5a).
1.7 EG-Konformitätserklä-
rung
Wir erklären in alleiniger Verantwortung,
dass dieses Produkt mit folgenden Richtlinien
und Normen übereinstimmt:
DIN EN ISO 12100; DIN EN 792;
BGR 500;
98/37/ EG (bis 28.12.2009);
2006/42/ EG (ab 29.12.2009).
i.V. Marco Lodni
Leiter Entwicklung/Versuch
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Bohrmaschine Serien-Nr.
SBS 700 SYS G322649
Jahr der CE-Kennzeichnung: 2008

SBS 700 SYS
I/ 3
GB
Table of contents - Part 1
The specified illustrations appear at the be-
ginning of the Operating Instructions.
1.1 General information
Observe the safety instructions!
Read the Instruction Manual!
Note:
Read and memorise part 2 of the
instruction manual!
Subject to technical modifications. Illustra-
tions may deviate from the original.
1.2 Scope of delivery
– Axial grinder
– Assembly key ( 2 x )
– Tool fitting 3 mm
– Tool fitting 2,3 mm
– Oil bottle
– Systainer
– Instruction manual
1.3 Conventional use
The compressed air axial grinder
is an industrial tool designed for:
Grinding, polishing and deburring in the tool
manufacture, model making, fixture con-
struction and tool repair sectors.
Any other type of use is considered contrary
to the intended use.
1.4 Technical data
1.5 Components 1.6 Commissioning
Note: Read and memorise part 2 of the
instruction manual!
Caution: Depressurise the unit!
1.1 General information .................. 1
1.2 Scope of delivery ...................... 1
1.3 Conventional use ...................... 1
1.4 Technical data .......................... 1
1.5 Components............................. 1
1.6 Commissioning ......................... 1
1.7 EC Declaration of Conformity...... 2
Power 0,23 kW
Air consumption 170 l/min
Max. permissible pressure 6,3 bar
Rotational speed 7000 rpm
Tool fitting 2,3 ; 3 mm
Sound pressure level L
pa
(at distance of 1 m)
as per DIN 45 635, part 20 70 dB(A)
Pulse sound power level L
wa
as per DIN 45 635, part 20 73 dB(A)
Vibrations as per DIN ISO 8662 0,6 m/s
2
Overall dimensions: width x depth x height 160 x 18 x 18 mm
Recommended hose diameter (inner) at L= 10 m 6 mm
Weight 0,24 kg
01 Plug nipple
03 Air regulation
04 Tool fitting
05 Drive shaft
06 Clamping nut
15 Supply/exhaust air hose

I/ 4
SBS 700 SYS
GB
Assembly:
1. Hold the shaft (item 05) using the as-
sembly key (Fig. 2a).
2. Slacken the clamping nut (item 06) us-
ing the second assembly key (Fig. 2a).
3. Insert the relevant tool fitting (item 04)
(Fig. 3a).
4. Screw the clamping nut (item 06) loosely
onto the shaft (Fig. 4a).
5. Insert the abrasive / tool at least 15 mm
into the tool fitting (item 04) (Fig. 5a).
6. Hold the shaft (item 05) and tighten the
clamping nut (item 06) using the correct
assembly key (Fig. 5a).
1.7 EC Declaration of Con-
formity
We declare under our sole responsibility that
this product complies with the following
guidelines and standards:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ EC (before 28.12.2009),
2006/42/ EC (after 29.12.2009).
pp Marco Lodni
Head of Development/Testing
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Drill Serial no.
SBS 700 SYS G322649
Year of CE mark: 2008:

SBS 700 SYS
I/ 5
F
Table des matières - partie 1
Les illustrations indiquées se trouvent au dé-
but de la notice d'utilisation.
1.1 Généralités
Tenir compte des consignes de sécurité!
Lire la notice d'utilisation!
Attention:
consulter et respecter les
consignes du mode d'emploi, partie 2 !
Sous réserve de modifications techniques.
Les illustrations peuvent différer du produit
original.
1.2 Eléments fournis
– Meuleuse droite
– Clé de montage ( 2 x )
– Mandrin à outil 3 mm
– Mandrin à outil 2,3 mm
– Burette d'huile
– Systainer
– Mode d'emploi
1.3 Consignes d'utilisation
La meuleuse droite pneumatique
est un appareil à destination des artisans,
spécialement conçu pour :
le ponçage, le polissage et l'ébavurage dans
les applications de construction d'outils, de
maquettes, de dispositifs et d'entretien des
outils.
Toute autre utilisation est détournée de sa
destination première.
1.4 Caractéristiques techniques
1.5 Structure 1.6 Mise en service
Attention: consulter et respecter les
consignes du mode d'emploi, partie 2 !
Attention : Mettez l'appareil hors
pression !.
1.1 Généralités .............................. 1
1.2 Eléments fournis....................... 1
1.3 Consignes d'utilisation ............... 1
1.4 Caractéristiques techniques........ 1
1.5 Structure ................................. 1
1.6 Mise en service......................... 1
1.7 Déclaration de conformité CE...... 2
Puissance 0,23 kW
Consommation d'air 2,83 l/s
Pression maximale admissible 6,3 bars
Vitesse de rotation 7000 tr/min
Porte-outil 2,3 ; 3 mm
Niveau de pression sonore L
pa
(à 1 m de distance)
selon DIN 45 635, partie 20 70 dB(A)
Niveau de puissance acoustique L
wa
selon DIN 45 635, partie 20 73 dB(A)
Vibrations selon DIN ISO 8662 0,6 m/s
2
Dimensions : largeur x profondeur x hauteur 160 x 18 x 18 mm
Diamètre (intérieur) de tuyau souple recommandé pour
L=10m 6mm
Poids 0,24 kg
01 Raccord à enficher
03 Réglage d'air
04 Mandrin à outil
05 Arbre d'entraînement
06 Écrou de serrage
15 Flexible d'amenée/d'évacuation d'air

I/ 6
SBS 700 SYS
F
Montage :
1. Maintenir l'arbre (rep. 05) à l'aide de la
clé de montage (fig. 2a).
2. Desserrer l'écrou de serrage (rep. 06)
avec la deuxième clé de montage
(fig. 2a).
3. Insérer un mandrin à outil (rep. 04)
adapté (fig. 3a).
4. Visser l'écrou de serrage (rep. 06) sur
l'arbre sans le serrer (fig. 4a).
5. Introduire l'abrasif/l'outil sur au moins
15 mm dans le mandrin à outil (rep. 04)
(fig. 5a).
6. Maintenir l'arbre (rep. 05) et serrer
l'écrou de serrage (rep. 06) à fond avec
la clé de montage adaptée (fig. 5a).
1.7 Déclaration de confor-
mité CE
Nous déclarons, sous notre seule responsa-
bilité, que ce produit est conforme aux direc-
tives et normes suivantes :
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/CE (jusqu'au 28.12.2009) ;
2006/42/CE (à partir du 29.12.2009).
p.p. Marco Lodni
Responsable Développement/Essais
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen, Allemagne
Perceuse N° de série
SBS 700 SYS G322649
Année du marquage CE : 2008

SBS 700 SYS
I/ 7
E
Índice - Parte 1
Las figuras indicadas se encuentran al princi-
pio del manual de instrucciones.
1.1 Indicaciones generales
Deben observarse las indicaciones de
seguridad.
Leer el manual de instrucciones.
Atención:
leer y observar el manual de
instrucciones, parte 2
Reservado el derecho a introducir modifica-
ciones técnicas. Las ilustraciones pueden va-
riar con respecto al original.
1.2 Suministro
– Amoladora de barras
–Llavedemontaje(2x)
– Portaherramientas 3 mm
– Portaherramientas 2,3 mm
– Botella de aceite
– Systainer
– Manual de instrucciones
1.3 Uso previsto
La amoladora de barras accionada por aire
comprimido
es una herramienta de uso profesional
diseñada para:
Lijar, pulir y desbarbar en la fabricación de
herramientas, construcción de modelos y
maquetas, construcción de dispositivos y en
la reparación de herramientas.
Cualquier otro uso se considera inadecuado.
1.4 Datos técnicos
1.5 Composición 1.6 Puesta en servicio
Atención: leer y observar el manual de
instrucciones, parte 2
Atención: ¡despresurizar el aparato!
1.1 Indicaciones generales............... 1
1.2 Suministro ............................... 1
1.3 Uso previsto............................. 1
1.4 Datos técnicos.......................... 1
1.5 Composición............................. 1
1.6 Puesta en servicio ..................... 1
1.7 Declaración de conformidad CE... 2
Potencia 0,23 kW
Consumo de aire 170 l/min
Máx. presión admisible 6,3 bar
Número de revoluciones 7000 rpm
Portaherramientas 2,3 ; 3 mm
Nivel de intensidad sonora L
pa
(a 1 m de distancia)
según DIN 45 635, parte 20 70 dB (A)
Nivel de potencia sonora por impulso L
wa
según DIN 45 635, parte 20 73 dB (A)
Vibración según DIN ISO 8662 0,6 m/s
2
Dimensiones: ancho x profundidad x alto 160 x 18 x 18 mm
Diámetro (interior) de manguera recomendado para L= 10 m 6 mm
Peso 0,24 kg
01 Boquilla insertable
03 Regulación de aire
04 Portaherramientas
05 Árbol de accionamiento
06 Tuerca de apriete
15 Manguera de admisión/escape de aire

I/ 8
SBS 700 SYS
E
Montaje:
1. Sujetar el eje (pos. 05) con la llave de
montaje (figura 2a).
2. Aflojar la tuerca de apriete (pos. 06) con
la segunda llave de montaje (figura 2a).
3. Colocar el correspondiente portaherra-
mientas (pos. 04) (figura 3a).
4. Girar la tuerca de apriete (pos. 06) floja
sobre el eje (figura 4a).
5. Introducir el abrasivo/herramienta al
menos 15 mm en el portaherramientas
(pos. 04) (figura 5a).
6. Sujetar el eje (pos. 05) y apretar la tuer-
ca de apriete (pos. 06) con la llave de
montaje adecuada (figura 5a).
1.7 Declaración de confor-
midad CE
Por la presente declaramos bajo nuestra ex-
clusiva responsabilidad que este producto
cumple con las siguientes directivas y nor-
mas:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/ CE (hasta 28.12.2009);
2006/42/ CE (desde 29.12.2009).
p. p. Marco Lodni
Director de desarrollo y ensayo
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Taladro N.º serie
SBS 700 SYS G322649
Año del marcado "CE" de conformidad:
2008

SBS 700 SYS
I/ 9
NL
Inhoudsopgave - deel 1
De vermelde afbeeldingen staan in het begin
van de gebruiksaanwijzing.
1.1 Algemene aanwijzingen
Veiligheidsaanwijzingen in acht nemen!
Gebruiksaanwijzing doorlezen!
Let op:
gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Technische wijzigingen voorbehouden. Af-
beeldingen kunnen van het origineel afwij-
ken.
1.2 Leveringsomvang
– Staafslijper
– Montagesleutel ( 2 x )
– Werktuigopname 3 mm
– Werktuigopname 2,3 mm
– Oliefles
– Systainer
– Gebruiksaanwijzing
1.3 Toepassing conform de
bepalingen
De persluchtaangedreven staafslijper
is een apparaat voor vaklieden
en is geschikt voor het:
Slijpen, polijsten en ontbramen in de werk-
tuigbouw, modelbouw, installatiebouw en
voertuigonderhoud.
Ieder ander gebruik is oneigelijk.
1.4 Technische gegevens
1.5 Opbouw 1.6 Inbedrijfname
Let op: gebruiksaanwijzing deel 2 lezen
en in acht nemen!
Let op: apparaat drukloos maken!
1.1 Algemene aanwijzingen............. 1
1.2 Leveringsomvang ..................... 1
1.3 Toepassing conform de bepalingen 1
1.4 Technische gegevens ................ 1
1.5 Opbouw .................................. 1
1.6 Inbedrijfname.......................... 1
1.7 EG-conformiteitsverklaring ........ 2
Vermogen 0,23 kW
Luchtverbruik 170 l/min
Max. toelaatbare druk 6,3 bar
Toerental 7000 omw/min
Werktuigopname 2,3 ; 3 mm
Geluidsniveau L
pa
(op 1 m afstand)
conform DIN 45 635, deel 20 70 dB(A)
Pulsgeluidsniveau L
wa
conform DIN 45 635, deel 20 73 dB(A)
Trilling conform DIN ISO 8662 0,6 m/s
2
Afmetingen: breedte x diepte x hoogte 160 x 18 x 18 mm
Aanbevolen slangdoorsnede (binnen) bij L= 10 m 6 mm
Gewicht 0,24 kg
01 Steeknippel
03 Luchtregeling
04 Werktuigopname
05 Aandrijfas
06 Klemmoer
15 Toe-/afvoerslang

I/ 10
SBS 700 SYS
NL
Montage:
1. As (Pos. 05) met montagesleutel vast-
houden (afbeelding 2a).
2. Klemmoer (Pos. 06) met tweede monta-
gesleutel losdraaien (afbeelding 2a).
3. Betreffende werktuigopname (Pos. 04)
plaatsen (afbeelding 3a).
4. Klemmoer (Pos. 06) los op de as draaien
(afbeelding 4a).
5. Slijpmiddel / gereedschap minimaal
15 mm dief in werktuigopname (Pos. 04)
plaatsen (afbeelding 5a).
6. As (Pos. 05) vasthouden en klemmoer
(Pos. 06) met de passende montage-
sleutel vastzetten (afbeelding 5a).
1.7 EG-conformiteitsverkla-
ring
Wij verklaren in uitsluitende verantwoording
dat dit product overeenkomt met de volgen-
de richtlijnen en normen:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EG (tot 28.12.2009);
2006/42/EG (vanaf 29.12.2009).
bij volmacht Marco Lodni
Leider Ontwikkeling/Proefneming
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Boormachine Serienr.
SBS 700 SYS G322649
Jaar van de CE-markering: 2008

SBS 700 SYS
I/ 11
PL
Spis treści - części 1
Podane rysunki znajdująsięw załączniku
instrukcji obsługi.
1.1 Wskazówki ogólne
Należy przestrzegaćwskazówek
dotyczących bezpieczeństwa!
Należy przeczytaćinstrukcjęobsługi!
Uwaga:
Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Możliwość zmian technicznych zastrzeżona.
Ilustracje mogąróżnićsięod oryginału.
1.2 Zakres dostawy
– Szlifierka prosta
–Kluczmontażowy ( 2 x )
–Mocowanienarzędzi 3 mm
–Mocowanienarzędzi 2,3 mm
– Butla oleju
– Systainer
– Instrukcja obsługi
1.3 Użytkowanie zgodne z
przeznaczeniem
Pneumatyczna szlifierka prosta
jest urządzeniem przeznaczonym do
zastosowańrzemieślniczych
i nadaje siędo:
Szlifowanie, polerowanie i usuwanie
zadziorów podczas produkcji narzędzi,
modeli, urządzeńoraz przy naprawie
narzędzi.
Każde inne zastosowanie jest niezgodne z
przeznaczeniem.
1.4 Dane techniczne
1.5 Konstrukcja 1.6 Uruchamianie
Uwaga: Należy przeczytaći stosować
siędo częśći 2 instrukcji obsługi!
Uwaga: Urządzenie pozbawione ciśnienia!
1.1 Wskazówki ogólne..................... 1
1.2 Zakres dostawy ........................ 1
1.3 Użytkowanie zgodne z
przeznaczeniem........................ 1
1.4 Dane techniczne ....................... 1
1.5 Konstrukcja.............................. 1
1.6 Uruchamianie ........................... 1
1.7 Deklaracja zgodności WE ........... 2
Moc 0,23 kW
Zużycie powietrza 170 l/min
Maks. dopuszczalne ciśnienie: 6,3 bar
prędkość obrotowa 7000 obr./min
Mocowanie narzędzi 2,3 ; 3 mm
Poziom ciśnienia akustycznego L
pa
(w odległości 1 m)
wg DIN 45 635, część 20 70 dB(A)
Poziom hałasu impulsowego L
wa
wg DIN 45 635, część 20 73 dB(A)
Wibracje wg DIN ISO 8662 0,6 m/s
2
Wymiary: szer. x głęb. x wys. 160 x 18 x 18 mm
Zalecana średnica przewodu (wewnętrzna) przy L= 10 m 6 mm
Ciężar 0,24 kg
01 Złączka wtykowa
03 Regulacja powietrza
04 Mocowanie narzędzi
05 Wałnapędowy
06 Nakrętka zaciskowa
15 Przewód doprowadzający/
odprowadzający powietrze

I/ 12
SBS 700 SYS
PL
Montaż:
1. Przytrzymaćwał(poz.05) za pomocą
klucza montażowego (rys. 2a).
2. Drugim kluczem montażowym odkręcić
nakrętkęzaciskową(poz. 06) (rys. 2a).
3. Założyćodpowiednie mocowanie
narzędzia(poz.04)(rys.3a).
4. Nakręcićluźno nakrętkęzaciskową
(poz. 06) na wał(rys. 4a).
5. Wprowadzićścierniwo / narzędzie
przynajmniej na 15 mm w mocowanie
narzędzia(poz.04)(rys.5a).
6. Przytrzymaćwał(poz. 05) i dokręcić
nakrętkęzaciskową(poz. 06) za pomocą
odpowiedniego klucza montażowego
(rys. 5a).
1.7 Deklaracja zgodności
WE
Niniejszym oświadczamy na własną
odpowiedzialność, iżprodukt ten jest zgodny
z następującymi wytycznymi oraz normami:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/WE (do 28.12.2009);
2006/42/WE (od 29.12.2009).
z up. Marco Lodni
Kierownik Działu Rozwoju i Badań
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Wiertarka Nr seryjny
SBS 700 SYS G322649
Rok oznakowania CE: 2008

SBS 700 SYS
I/ 13
RUS
Оглавление Часть 1
Иллюстрации находятся вначале
руководства по эксплуатации.
1.1 Общие указания
Соблюдайте правила техники
безопасности!
Прочитайте руководство по
эксплуатации!
Внимание:
прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
Компания оставляет за собой право на
внесение технических изменений.
Иллюстрации могут отличаться от
оригинала.
1.2 Комплект поставки
–Стержневая шлифовальная машинка
–Монтажный ключ ( 2 x )
–Зажимное приспособление 3 мм
–Зажимное приспособление 2,3 мм
–Ёмкость для масла
–Систейнер
–Руководство по эксплуатации
1.3 Использование по
назначению
Пневматическая стержневая
шлифмашинка
является инструментом ремесленного
применения
иподходит для:
шлифования, полирования иудаления
заусенцев при производстве
инструментов, вмоделестроении, при
подготовительных работах иремонте
инструмента.
Использование влюбых других целях
является использованием не по
назначению.
1.4 Технические характеристики
1.5 Конструкция
1.6 Ввод вэксплуатацию
Внимание: прочитайте исоблюдайте
указания руководства по
эксплуатации, часть 2!
1.1 Общие указания ...................... 1
1.2 Комплект поставки .................. 1
1.3 Использование по назначению .1
1.4 Технические характеристики .... 1
1.5 Конструкция............................ 1
1.6 Ввод вэксплуатацию ............... 1
1.7 Декларация осоответствии ЕС.. 2
Мощность 0,23 кВт
Расход воздуха 170 л/мин
Mаксимально допустимо Давление 6,3 бар
Частота вращения 7000 об/мин
Зажимное приспособление 2,3 ; 3 мм
Уровень звукового давления L
pa
(на расстоянии 1 м)
согласно DIN 45 635, ч. 20 70 дБ (A)
Уровень мощности импульсных звуковых колебаний L
wa
согласно DIN 45 635, ч. 20 73 дБ (A)
Вибрация согласно DIN ISO 8662 0,6 м/с
2
Размеры: Ширина x Глубина x Высота 160 x 18 x 18 мм
Рекомендуемый диаметр шланга (внутренний) при L = 10 м6мм
Масса 0,24 кг
01 Вставной ниппель
03 Регулятор подачи воздуха
04 Зажимное приспособление
05 Вал привода
06 Зажимная гайка
15 Шланг для подвода / отвода воздуха

I/ 14
SBS 700 SYS
RUS
Внимание: Сбросьте давление в
устройстве!
Монтаж:
1. При помощи монтажного ключа
закрепите вал (поз.05)(рис.2a).
2. При помощи второго монтажного
ключа отверните зажимную гайку
(поз.06)(рис.2a).
3. Используйте подходящее зажимное
приспособление (поз.04)(рис.3a).
4. Наверните зажимную гайку (поз.06)
на вал без затяжки (рис.4a).
5. Вставьте шлифматериал/рабочий
инструмент на глубину не менее 15 мм
взажимное приспособление (поз.04)
(рис.5a).
6. Надёжно удерживая вал (поз.05),
затяните зажимную гайку (поз.06) с
помощью подходящего монтажного
ключа (рис.5a).
1.7 Декларация о
соответствии ЕС
Мы заявляем со всей ответственностью,
что данное изделие соответствует
следующим стандартам идирективам:
DIN EN ISO 12100;DIN EN 792;
BGR 500;
98/37/EC (до 28.12.2009);
2006/42/EC (с29.12.2009).
Во исполнение, Марко Лодни
Руководитель конструкторско-
испытательного отдела
08.2008
Schneider Druckluft GmbH
Ferdinand-Lassalle-Str. 43
72770 Reutlingen
Дрель Серийный №
SBS 700 SYS G322649
Год маркировки CE: 2008

SLM
II/ 1
D
Inhaltsverzeichnis - Teil 2
Die angegebenen Abbildungen befinden sich
am Anfang der Bedienungsanleitung.
2.1 Allgemeine Hinweise
Sicherheitshinweise beachten!
Bedienungsanleitung lesen!
Prüfungen, Einstellungen, Wartungsarbeiten
in einem Wartungsbuch dokumentieren. Bei
Fragen Bezeichnung und Art.-Nr. des Gerätes
angeben. Außerhalb von Deutschland kön-
nen andere gesetzliche oder sonstige Vor-
schriften gelten als hier beschrieben.
Die Bedienungsanleitung muss vor Anwen-
dung des Gerätes gelesen, beachtet und der
Anwender jährlich unterwiesen werden!
Achtung: Bedienungsanleitung Teil 1
lesen und beachten!
Alle Bilder, auf die im Text mit (Bild …) ver-
wiesen wird, finden Sie in Teil 1.
Technische Änderungen vorbehalten. Abbil-
dungen können vom Original abweichen.
Verwendbare Energie: Ausschließlich gerei-
nigte, kondensatfreie und ölvernebelte
Druckluft.
Leistungsgröße Kompressor: maßgebend ist
der Luftverbrauch des Gerätes / Werkzeu-
ges.
2.2 Symbole
Achtung: Schenken Sie diesen Symbolen höchste Aufmerksamkeit!
2.1 Allgemeine Hinweise.................. 1
2.2 Symbole .................................. 1
2.3 Sicherheitshinweise................... 2
2.4 Inbetriebnahme........................ 4
2.5 Wartung .................................. 4
2.6 Außerbetriebnahme................... 4
2.7 Ersatzteilservice ....................... 4
2.8 Gewährleistungsbedingungen ..... 4
2.9 Störungsbehebung.................... 5
Symbol Signalwort Gefahrenstufe Folgen bei Nichtbeachtung
GEFAHR unmittelbar drohende Gefahr Tod, schwere Körperverletzung
WARNUNG mögliche drohende Gefahr Tod, schwere Körperverletzung
VORSICHT mögliche gefährliche Situation Leichte Körperverletzung
HINWEIS mögliche gefährliche Situation Sachschaden
Symbol Bedeutung Folgen bei Nichtbeachtung
Bedienungsanleitung lesen
Körperverletzung oder Tod des Bedieners
Sachschaden
falsche Bedienung
Symbol Bedeutung Symbol Bedeutung
Augenschutz tragen! Haarnetz tragen!
Gehörschutz tragen! Schutzhandschuhe tragen!
Schutzhaube tragen! Schutzkleidung tragen!

II/ 2
SLM
D
2.3 Sicherheitshinweise
Rotierende Teile!
Elektrostatische Entladung! Erdung vornehmen!
Explosionsgefahr! Stolperfalle!
heiße Öberfläche! Gerät ölen!
Symbol Bedeutung Symbol Bedeutung
GEFAHR
Explosionsgefahr!
X Nicht in explosionsgefährdeten Bereichen
arbeiten!
X Maximalen Druck beachten (siehe Bedie-
nungsanleitung Teil 1, Kapitel: "Techni-
sche Daten")!
X Nur Energie Druckluft verwenden.
WARNUNG
Bei Wartungs-, Reparaturarbeiten,
Schleifmittel- oder Werkzeugwechsel:
X Druckluftanschluss trennen!
X Gerät drucklos machen!
WARNUNG
Peitschender Druckluftschlauch beim
Öffnen der Schnellkupplung!
X Druckluftschlauch festhalten!
WARNUNG
Aufwirbeln von Staub, Flüssigkeiten,
Schmutzpartikeln Funken während des
Betriebes.
X Staubmaske tragen!
X Strahlschutzhaube tragen!
X Schutzhandschuhe tragen!
X Schutzkleidung tragen!
WARNUNG
Selbsttätiges Anlaufen des Gerätes
möglich!
wenn vorhanden:
X Sicherheitshebel am Abzugshebel nicht
kurzschließen!
X Drehventil (Luftregulierung) bei In- oder
Außerbetriebnahme in Nullstellung brin-
gen.
WARNUNG
Lärm während des Betriebes.
X Gehörschutz tragen!
