»CTM 644 Farb-Monitor«

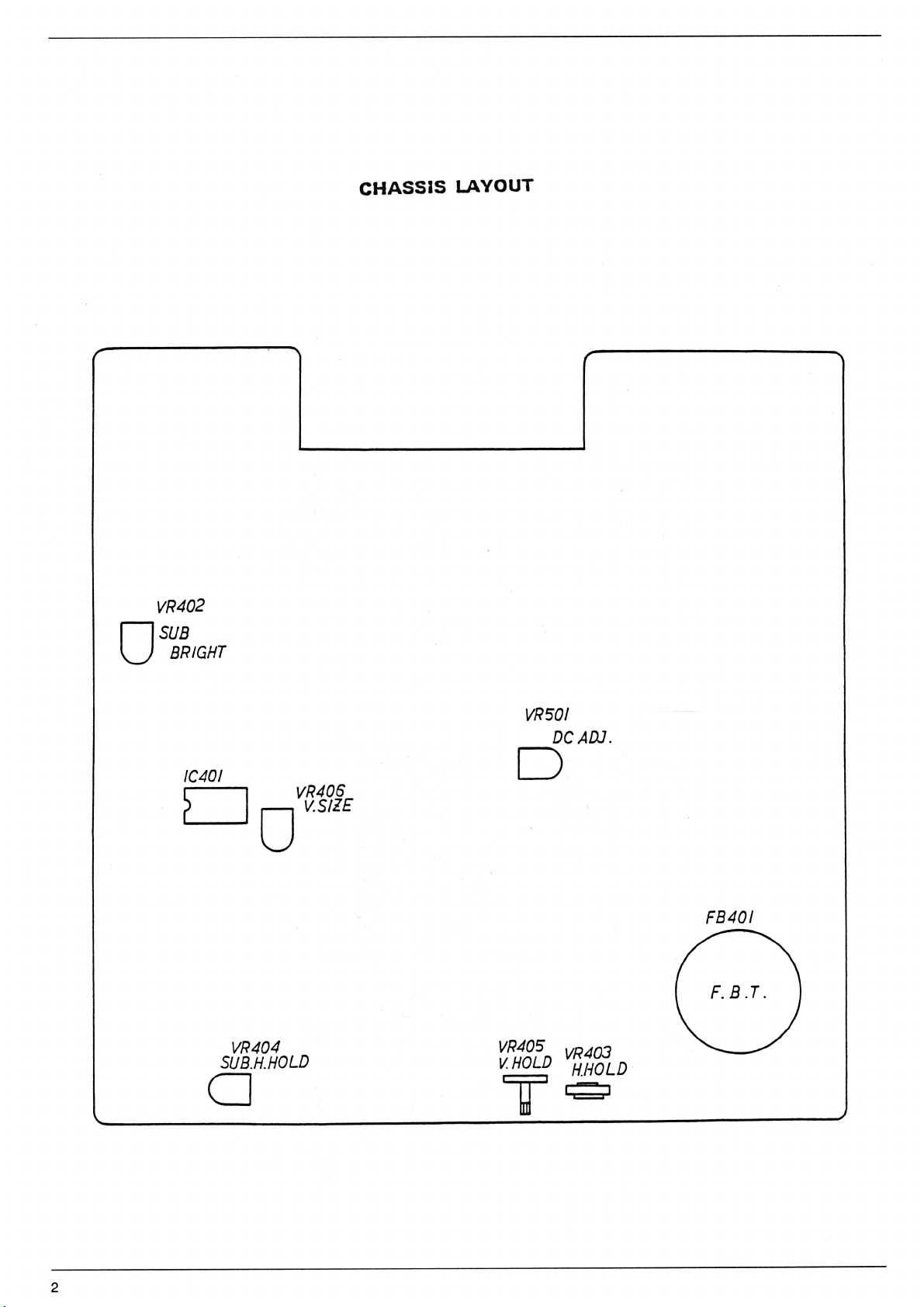

CHASSIS LAYOUT
2

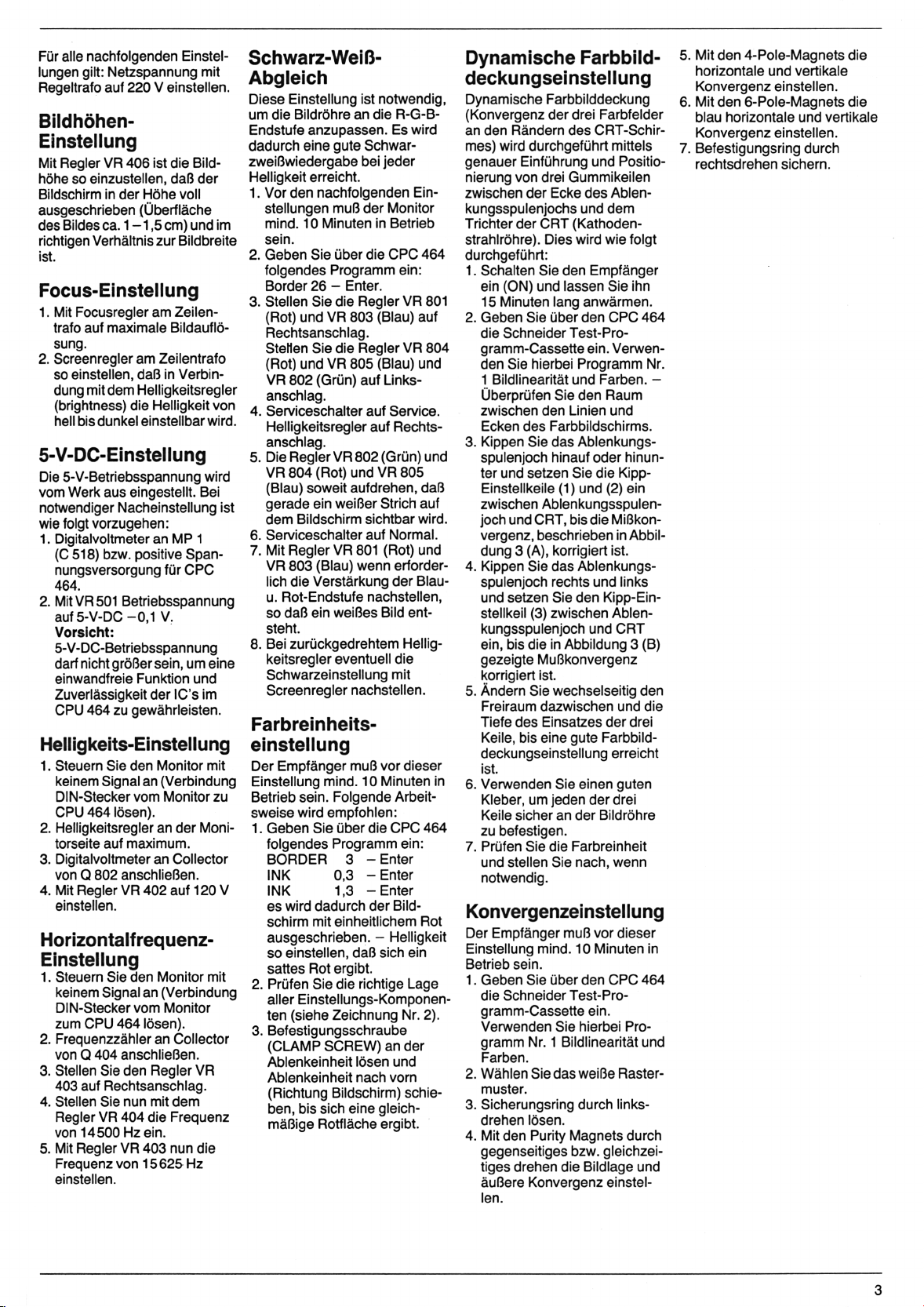

Für alle nachfolgenden Einstel 
lungen gilt: etzspannung mit
Regeltrafo auf 220 V einstellen.
Bildhöhen-
Einstellung
Mit Regler VR 406 ist die Bild 
höhe so einzustellen, daß der
Bildschirm in der Höhe voll
ausgeschrieben (Überfläche
des Bildes ca. 1 -1,5 cm) und im
richtigen Verhältnis zur Bildbreite
ist.
ocus-Einstellung
1. Mit Focusregler am Zeilen 
trafo auf maximale Bildauflö 
sung.
2. Screenregler am Zeilentrafo
so einstellen, daß in Verbin 
dung mit dem Helligkeitsregler
(brightness) die Helligkeit von
hell bis dunkel einstellbar wird.
5-V-DC-Einstellung
Die 5-V-Betriebsspannung wird
vom Werk aus eingestellt. Bei
notwendiger acheinstellung ist
wie folgt vorzugehen:
1. Digitalvoltmeter an MP 1
(C 518) bzw. positive Span 
nungsversorgung für CPC
464.
2. Mit VR 501 Betriebsspannung
auf 5-V-DC -0,1 V.
Vorsicht:
5-V-DC-Betriebsspannung
darf nicht größer sein, um eine
einwandfreie Funktion und
Zuverlässigkeit der IC ’ s im
CPU 464 zu gewährleisten.
Helligkeits-Einstellung
1. Steuern Sie den Monitor mit
keinem Signal an (Verbindung
DI -Stecker vom Monitor zu
CPU 464 lösen).
2. Helligkeitsregler an der Moni 
torseite auf maximum.
3. Digitalvoltmeter an Collector
von Q 802 anschließen.
4. Mit Regler VR 402 auf 120 V
einstellen.
Horizontalfrequenz-
Einstellung
1. Steuern Sie den Monitor mit
keinem Signal an (Verbindung
DI -Stecker vom Monitor
zum CPU 464 lösen).
2. Frequenzzähler an Collector
von Q 404 anschließen.
3. Stellen Sie den Regler VR
403 auf Rechtsanschlag.
4. Stellen Sie nun mit dem
Regler VR 404 die Frequenz
von 14500 Hz ein.
5. Mit Regler VR 403 nun die
Frequenz von 15625 Hz
einstellen.
Schwarz-Weiß-
Abgleich
Diese Einstellung ist notwendig,
um die Bildröhre an die R-G-B-
Endstufe anzupassen. Es wird
dadurch eine gute Schwar 
zweißwiedergabe bei jeder
Helligkeit erreicht.
1. Vor den nachfolgenden Ein 
stellungen muß der Monitor
mind. 10 Minuten in Betrieb
sein.
2. Geben Sie über die CPC 464
folgendes Programm ein:
Border 26 - Enter.
3. Stellen Sie die Regler VR 801
(Rot) und VR 803 (Blau) auf
Rechtsanschlag.
Stellen Sie die Regler VR 804
(Rot) und VR 805 (Blau) und
VR 802 (Grün) auf Links 
anschlag.
4. Serviceschalter auf Service.
Helligkeitsregler auf Rechts 
anschlag.
5. Die ReglerVR 802 (Grün) und
VR 804 (Rot) und VR 805
(Blau) soweit aufdrehen, daß
gerade ein weißer Strich auf
dem Bildschirm sichtbar wird.
6. Serviceschalter auf ormal.
7. Mit Regler VR 801 (Rot) und
VR 803 (Blau) wenn erforder 
lich die Verstärkung der Blau-
u. Rot-Endstufe nachstellen,
so daß ein weißes Bild ent 
steht.
8. Bei zurückgedrehtem Hellig 
keitsregler eventuell die
Schwarzeinstellung mit
Screenregler nachstellen.
arbreinheits 
einstellung
Der Empfänger muß vor dieser
Einstellung mind. 10 Minuten in
Betrieb sein. Folgende Arbeit 
sweise wird empfohlen:
1. Geben Sie über die CPC 464
folgendes Programm ein:
BORDER 3 - Enter
I K 0,3 - Enter
I K 1,3 -Enter
es wird dadurch der Bild 
schirm mit einheitlichem Rot
ausgeschrieben. - Helligkeit
so einstellen, daß sich ein
sattes Rot ergibt.
2. Prüfen Sie die richtige Lage
aller Einstellungs-Komponen 
ten (siehe Zeichnung r. 2).
3. Befestigungsschraube
(CLAMP SCREW) an der
Ablenkeinheit lösen und
Ablenkeinheit nach vorn
(Richtung Bildschirm) schie 
ben, bis sich eine gleich 
mäßige Rotfläche ergibt.
Dynamische arbbild 
deckungseinstellung
Dynamische Farbbilddeckung
(Konvergenz der drei Farbfelder
an den Rändern des CRT-Schir-
mes) wird durchgeführt mittels
genauer Einführung und Positio 
nierung von drei Gummikeilen
zwischen der Ecke des Ablen 
kungsspulenjochs und dem
Trichter der CRT (Kathoden 
strahlröhre). Dies wird wie folgt
durchgeführt:
1. Schalten Sie den Empfänger
ein (O ) und lassen Sie ihn
15 Minuten lang anwärmen.
2. Geben Sie über den CPC 464
die Schneider Test-Pro-
gramm-Cassette ein. Verwen 
den Sie hierbei Programm r.
1 Bildlinearität und Farben. -
Überprüfen Sie den Raum
zwischen den Linien und
Ecken des Farbbildschirms.
3. Kippen Sie das Ablenkungs 
spulenjoch hinauf oder hinun 
ter und setzen Sie die Kipp-
Einstellkeile (1) und (2) ein
zwischen Ablenkungsspulen 
joch und CRT, bis die Mißkon 
vergenz, beschrieben in Abbil 
dung 3 (A), korrigiert ist.
4. Kippen Sie das Ablenkungs 
spulenjoch rechts und links
und setzen Sie den Kipp-Ein 
stellkeil (3) zwischen Ablen 
kungsspulenjoch und CRT
ein, bis die in Abbildung 3 (B)
gezeigte Mußkonvergenz
korrigiert ist.
5. Ändern Sie wechselseitig den
Freiraum dazwischen und die
Tiefe des Einsatzes der drei
Keile, bis eine gute Farbbild 
deckungseinstellung erreicht
ist.
6. Verwenden Sie einen guten
Kleber, um jeden der drei
Keile sicher an der Bildröhre
zu befestigen.
7. Prüfen Sie die Farbreinheit
und stellen Sie nach, wenn
notwendig.
Konvergenzeinstellung
Der Empfänger muß vor dieser
Einstellung mind. 10 Minuten in
Betrieb sein.
1. Geben Sie über den CPC 464
die Schneider Test-Pro-
gramm-Cassette ein.
Verwenden Sie hierbei Pro 
gramm r. 1 Bildlinearität und
Farben.
2. Wählen Sie das weiße Raster 
muster.
3. Sicherungsring durch links-
drehen lösen.
4. Mit den Purity Magnets durch
gegenseitiges bzw. gleichzei 
tiges drehen die Bildlage und
äußere Konvergenz einstel 
len.
5. Mit den 4-Pole-Magnets die
horizontale und vertikale
Konvergenz einstellen.
6. Mit den 6-Pole-Magnets die
blau horizontale und vertikale
Konvergenz einstellen.
7. Befestigungsring durch
rechtsdrehen sichern.
3

Vertical size
adjustment
Adjust the control (VR 406) so
that picture fills the picture open 
ing from top to bottom and is
proportionate to the width.
ocus adjustment
Adjust focus control, on the
flyback transformer, for maxi 
mum overall definition and fine
detail with brightness control set
at normal viewing levels.
5-V adjustment
The 5-V adjustment control (VR
501) is adjustment at the factory.
However, should readjustment
be required, proceed as follows:
1. Connect positive lead of volt 
meter to 5-V adjust point,
negative lead to chassis
ground and then input AC 225
V.
2. Adjust VR 501 to obtain a
5-V reading.
Caution:
To insure proper operation and
circuit reliability, do not exceed 5
V.
Sub bright adjustment
1. Set the colormonitor to no 
signal position.
2. Set bright control to maximum
position.
3. Connect voltmeter to collector
of Q 802.
4. Adjust VR 402 to obtain a
120-V reading.
Sub H-Hold and
H-Hold adjustment
1. Receive the snowy station
(free-run).
2. Connect frequency counter to
CRT heater.
3. Rotate H-Hold control fully
counter-clockwise.
4. Adjust VR 404 to obtain 14500
Hz reading.
5. Adjust H-Hold control (VR
403) to obtain 15625 Hz rea 
ding.
Color purity adjustment
The receiver must have been
operating 10 minutes prior to this
procedure and the face plate of
the CRT must be at room tempe 
rature. The following procedure
is recommended while using a
Dot/Bar Generator.
1. Check for correct location of
all neck components (refer to
Figure 2).
2. Rough-in the static conver 
gence at the center of the
CRT, as explained in the
static convergence.
3. Rotate the contrast control to
maximum CCW position and
rotate brightness control as
for CW as possible without
causing the picture to
“ bloom ” .
4. Rotate the red bias and blue
bias controls to maximum
CCW position. Rotate the
green bias control sufficiently
in a CW direction to produce a
green raster.
5. Loosen the deflection yoke
clamp screw and pull the
deflection yoke toward the
rear of the CRT.
6. Begin the following adjust 
ment with the tabs on the
round purity magnet rings set
together, slowly separate the
two tabs while at the same
time rotating them to adjust for
a uniform green stripe at the
center of the CRT screen.
7. Carefully slide the deflection
yoke forward to achieve green
(uniform green screen).
Note:
Center purity was obtained by
adjusting the tabs on the round
purity magnet rings, outer edge
purity was obtained by sliding
the deflection yoke forward.
8. Check for red and blue field
purity by reducing the output
of the green bias control and
alternately increasing output
of red and blue bias controls
and touch up adjustments, if
required.
9. Tighten deflection yoke clamp
screw.
Figure 2. Picture Tube eck
Component Location
Black and white
tracking
The purpose of this procedure is
to adjust the biases applied to
the picture tube to obtain good
black and white picture produc 
tion at all brightness levels while,
at the same time achieving
maximum useable brightness.
1. Rotate the Red and Blue
Drive control fully CW and
then back CCW center of
their rotation ranges.
2. Rotate the Green, Red and
Blue Bias controls to the full
CCW end of their rotation
ranges.
3. Set normal-service switch to
voltage of test point (collector
of green output transistor on
CRT PCB) to DC 120 V with
brightness control. Voltage
should be measured with
oscilloscope.
4. Rotate the screen control to
the full CCW end of its rota 
tion range. Then, rotate it
CW until a dim line of one
pronounced color (green,
red or blue) is obtained.
5. The other two color bias
controls must be rotated CW
until a dim white line is
obtained.
6. Set normal-service switch to
normal position.
7. If required, touch-up adjust 
ment of the Red and Blue
Drive controls to produce a
uniform monochrome
picture.
8. Rotate the brightness and
contrast controls fully CCW.
9. Rotate the brightness control
CW until a dim raster is
obtained.
10. If the screen does not display
good while uniformity, step 2
through 10 of this procedure
must be repeated.
Dynamic convergence
adjustment
Dynamic convergence (conver 
gence of the three color fields at
the edges of the CRT screen) is
accomplished by proper inser 
(B G R)
Figure 3 Dynamic Conver 
gence Adjustment
tion and positioning of three
rubber wedges between the
edge of the deflection yoke and
the tunnel of the CRT. This is
accomplished in the following
manner. .
1. Switch the Receiver on and
allow it to warm up for 15
minutes.
2. Apply crosshatch pattern from
Dot/Bar Generator to receiv 
er. Observe spacing between
lines around edges of CRT
screen.
3. Tilt the deflection yoke up or
down, and insert tilt adjust 
ment wedges (1) and (2)
between the defliction yoke
and the CRT until the miscon 
vergence illustrated in Figure
3 (A) has been corrected.
4. Tilt the deflection yoke right
and left, and insert tilt adjust 
ment wedge (3) between the
deflection yoke and the CRT
until the misconvergence
illustrated in Figure 3 (B) has
been corrected.
5. Altertely change spacing
between, and depth of inser 
tion of the three wedges so
proper dynamic convergence
is obtained.
6. Use a strong adhesive tape to
firmly secure each of the three
wedges to the funnel of the
CRT.
7. Check purity and readjust, if
necessary.
service position. Adjust the
4

Ersatzteilliste für CTM 644 Farb-Monitor
Parts List for Model Type CTM 644 Colour Monitor
Best.- r.
Part o.
Bezeichnung Description
Teile- r.
Part o.
Zeich.-Pos.
Ref.- o.
2978900-431
Frontrahmen Cabinet, Front
701KPD0017 101
Cabinet, Holder
709KPA0004
Plate, Decoration 7230000465
Plate, Brand
7231970020
2657900-4281
Knopf Dreh Knob, Control
732JPA0033
102
2658000-4294 Halter Platine
Holder, P.C.B. 769JPA0001 103
Kabelstopper Cord Stopper
8931364000
104
2658100-4282 Knopf Taste
Button, Push 735JPA0096
105
2658200-4294 Rahmen, Platine Frame, Volume P.C.B.
761 KSA0047
106
Kabelstopper
Cord Stopper 8931120000
107
Winkel Platine (R)
Angle, P.C.B. (Right) 761JSA0018 108
Winkel Platine (L) Angle, P.C.B. (Left)
761JSA0019 109
Winkel Platine
Angle, P.C.B. (Back) 761JSA0099 110
Winkel
Angle, P.C.B. (F.B.T.)
761JSA0021 111
Kühlkörper Heat Sink, OS
763JAA0033
112
Kühlkörper HeatSink, OS
763JAA0032 113
Kühlkörper Heat Sink, OS
763JAA0025
114
Kühlkörper
HeatSink, OS 763JAA0023 115
Kühlkörper
Washer, C.R.T.
769JSA0004 116
Kühlkörper
Spring, C.R.T. Earth 741KUA0013
117
2658300-4139
Halter Griff
Holder, Handle
769JPA0004
118
2658400-438
Handgriff
Handle
705KPA0001
119
2658500-431
Gehäuse
Cabinet, Back 702KPA0025
120
Sheet, Rating
7220000142
Bracket, Cord
762KSA0027 121
Sheet, C.R.T. Support 800JR00003
122
Screw, Bind M3x10
8102230A01 201
Screw, Bind M3x6
8102230601 202
Screw, Tap Tite(S)
M3x8
8107630802
203
Screw, TapTite(P)
M3X18
8110130A84 204
Screw, TapTite (P) M3x10
8110630A04 205
Screw, Tap Tite(P) M3x12
8110630A24 206
Screw, Washer Head B M4X12
8117E40A21 207
Screw, Tapping B Truss
M4X16
8117540A62 208
Screw, Tapping B1
M5X40
8119150D05
209
Plain Washer 5x22x1. 6t
82A50B2161 210
Poly Bag, AC Cord
791KHA0009
—
Sheet, Packing 791KHA0019
-
2658600-213
Styropor vorne CTM 644 Packing, Top
792KHA0044
-
2658700-213
Styropor hinten CTM 644 Packing, Bottom
792KHA0045
-
2779000-212 Faltkarton CTM 644 Gift Box
793KCD0117
—
Crimping Sleeve
899P550000
-
Band, Cord Clamp
8995125000
-
Band, Cord Clamp
8995167000
-
Screw, HeatSink 788JUA0001 123
Plate, Earth Wire
751JPA0007
124
Coating Clip 899000CP15
125
HeatSink, OS
763KAE0001 126
5

20Q

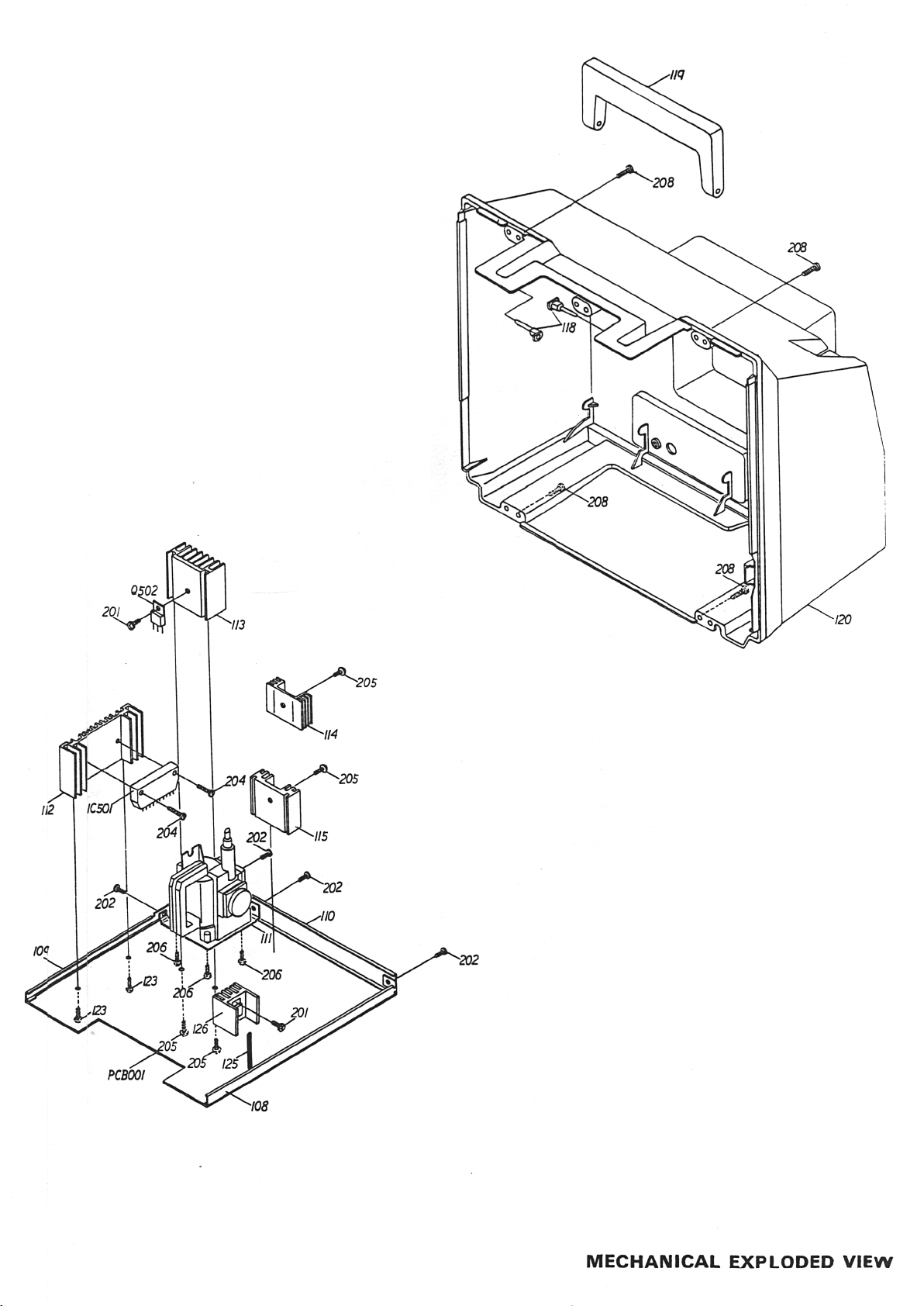

MECHANICAL EXPLODED VIEW
PCB003
Sw50l
"208

MECHANICAL EXPLODED VIEW

Earth
TO
CRT PCB
B
B
R
MAIN P C BOARD
From PC
{DIN Jack)
J5OI (!2V Jack)
HEC0630-OI-OIO
CD007
8 GE 75001
CDOOR
8GI3082A
From PC
CD005
IG0 6 04 02
83320/4 A
From
Degauss Coil
Black
Black
L502
8DI400I3
CD003
24053801
(W
R445 470(l/2V)
CP007
CP004
D403^DIIEB2
Bright
DC Setting
R ^^0K(
DFCIOE
RU4A °C RGP3OJ
160V 220
20EI0.
2KV0.00l(BH)
R433
IOO 2W
VR406
IKB
T 402
53250011
a 6o i
2SDI207
D4O7
DFD05G
L40I $
<43 IMS
■ '
VR403
5KB
VR404
3KB
D5I2
.RU4A arRGPJOG
FB40I 37140041
£>502 _ 20EI0
D503 20EI0
“ “ “ I --------------------- —
IC 501 STK7308
C50IÜ.47
250V
(LHP)
TH50I
ERP-F5B0HI80H
C52f
53 Soo/®
>C436
-B — •
I0V47
Pourer SV
’ CP002
lO ‘
I
|
jl I
*>pi
0405 S.
2SDI397
. 4?7K(1/2W)
CDOIO
24042402
C40I
I60V47
T50I
814 2006
© o
«3 Ö
CP009
- —
,01
(WW —
& F
*
CD004
n Red
W 3 -
Blue
r
Yelloui
Green
Q404
2SC227I
From
DY Coil
Heater <£2)^ T0 CRT pcB
0503,505 KTAI0I5Y
0504,506 KTCI8I5Y
--------- - TO CRT PCB
I
C505
400VIQ0
1
R502
CZZD
CD008
830IOI4A
MAIN P C. BOARD
M 203-1 1

Ersatzteilliste für CTM 644 Farb-Monitor
Parts List for Model Type CTM 644 Colour Monitor
Widerstände/ Resistors
Best.- r.
Part o.
Bezeichnung
Description
Teile- r.
Part o.
Zeich.-Pos.
Ref.- o.
2960700-319
R, Metal Oxide M0R-2W182J 1.8K/2W
R3D30A182J R427
RCERD-25TJ331T
330
R011T4331J R401
RCERD-25TJ182T 1.8K R011T4182J
R402
RCERD-25TJ182T 1.8K R011T4182J R403
RCERD-25TJ331T 330 R011T4331J
R404
2658900-321
R, Metal, Oxide ERG-2A J682H 6.8 K2W
R3118A682J
R405A
RC ERD-25TJ822T 8.2 K R011T4822J R406
RCERD-25TJ221T 220
R011T4221J R407
RCERD-25TJ184T
180K R011T4184J
R408
RCERD-25TJ123T 12K R011T4123J R409
RC ERD-25TJ222T 2.2 K
R011T4222J
R410
RC ERD-25TJ102T 1 K
R011T4102J R411
RC ERD-25TJ473T 47 K R011T4473J R412
RC ERD-25TJ224T
220 K R011T4224J
R413
RCERD-25TJ391T 390 R011T4391J
R414
RCERD-25TJ682T 6.8 K R011T4682J R415
RCERD-25TJ221T 220 R011T4221J R416
RC ERD-25TJ563T
56 K
R011T4563J
R417
RC ERD-25TJ822T
8.2 K R011T4822J
R418
RCERD-25TJ822T 8.2 K
R011T4822J R419
RCERD-25TJ152T 1.5K
R011T4152J
R420
RCERD-25TJ152T 1.5K R011T4152J
R421
RCERD-25TJ331T 330 R011T4331J
R422
RC ERD-25TJ102T 1 K R011T4102J R423
RCERD-25TJ103T 10K R011T4103J R424
RCERD-25TJ273T 27 K
R011T4273J
R425
RCERD-25TJ472T
4.7 K R011T4472J
R426
RCERD-25TJ103T 10K
R011T4103J R428
RCERD-25TJ103T 10K R011T4103J
R429
RCERD-25TJ823T
82 K
R011T4823J
R430
RCERD-25TJ153T 15K R011T4153J R431
RC ERD-25TJ102T 1 K R011T4102J R432
2659100-321 R, Metal Oxide ERG-2A J1 01
1002W R3110A101J
R433A
2659200-3217 R, Fuse ERQ-1AJ2R2S
2.21 W R615812R2J R435A
2659300-3219 R, Cement ERF-7ZYJ1 50
157W R512CE150J R436
2659400-3217 R, Fuse ERQ-1 AJ2R2S 2.2 1W
R615812R2J
R437A
2960800-3217 R, Fuse ERQ-1 CKPR82S
0.82 1W R61481R82K R438
RCERD-25TJ823T
82 K
R011T4823J R439
RCERD-25TJ393T 39 K R011T4393J R440
RCERD-25TJ152T 1.5K R011T4152J R441
RCERD-25TJ182T
1.8K R011T4182J R442
RC ERD-50TJ1R2T
1.2 ’ / 2 W R011T21R2J R443
2659500-3217 R, Fuse ERQ-14AJ8R2P 8.2
R615848R2J R444A
RC ERD-50TJ471T
470 'AW R011T2471J
R445
RC ERD-50TJ222T 2.2K'/2W R011T2222J R446
RC ERD-50TJ681T 68OI/2W R011T2681J
R447
RC AS 1 / 2 W-152JPS
1.5K ’ / 2 W R0D102152J
R448
2659600-321 R, Metal Oxide M0R-1 W121J
1201W R3D301121J
R449
RCERD-25TJ153T 15K
R011T4153J R450
RC AS-684JPS
680 K R0D104684J R451
2659700-3219 R, Cement ERF-5ZXK5R6 5.6 5W R512AD5R6J
R501 A
2659800-321
R, Metal Oxide ERX-3A J010H 1 3W R3118B010J
R502
2659900-321 R, Metal Oxide ERG-1A J102H
1 K1W R31181102J R503
RC ERD-25TJ274T 270 K R011T4274J
R504
2660000-321 R, Metal Oxide ERG-1 A H392H
3.9K1W R31181392J R505
RCERD-50TJ184T I8OKV2W
R011T2184J R506
RC ERD-50TJ184T I8OKV2W R011T2184J R507
RCERD-25TJ471T 470
R011T4471J R508
2979200-321 R, Metal Oxide ERG-2A J330H
33 2W R3118A330J R509
RCERD-25TJ471T
470
R011T4471J
R510
2660100-3217 R, Fuse ERQ-14AJ100P 10
R61584100J
R511 A
2660200-321 R, Metal Oxide ERG-2A J150H
15 2W R3118A150J
R512
2660300-321 R, Metal Oxide EERX-2A JR22H
0.22 2W
R3118AR22J
R513
RC ERD-50TJ102T 1 K ’ ZaW
R011T2102J R514
RC ERD-50TJ102T
1 K%W
R011T2102J R515
RC ERD-50TJ102T 1 K ’ /iW
R011T2102J R516
RCERD-50TJ102T
1 K1/2W R011T2102J R517
RCERD-25TJ472T 4.7 K R011T4472J R518
RCERD-25TJ102T 1 K R011T4102J R519
2660400-321 R, Metal Oxide ERG-2A J820H
82 2W R3118A820J R520
2660500-3217
R, Fuse RF25SJ 010
1 R 6350401 0J
R521 A
RC ERD-50TJ105T
1 M ’ /2W
R011T2105J R801
RC ERD-50TJ272T 2.7K'/2W
R011T2272J R802
RC ERD-50TJ272T 2.7 K ¥2 W R011T2272J R803
RCERD-50TJ272T 2.7KV2W
R011T2272J R804
2979100-321 R, Metal Oxide MOR-1 W1 52J 1.5K/1W
R30301152J R452
RCERD2STJ471T 470
R011T4102J
R453
10

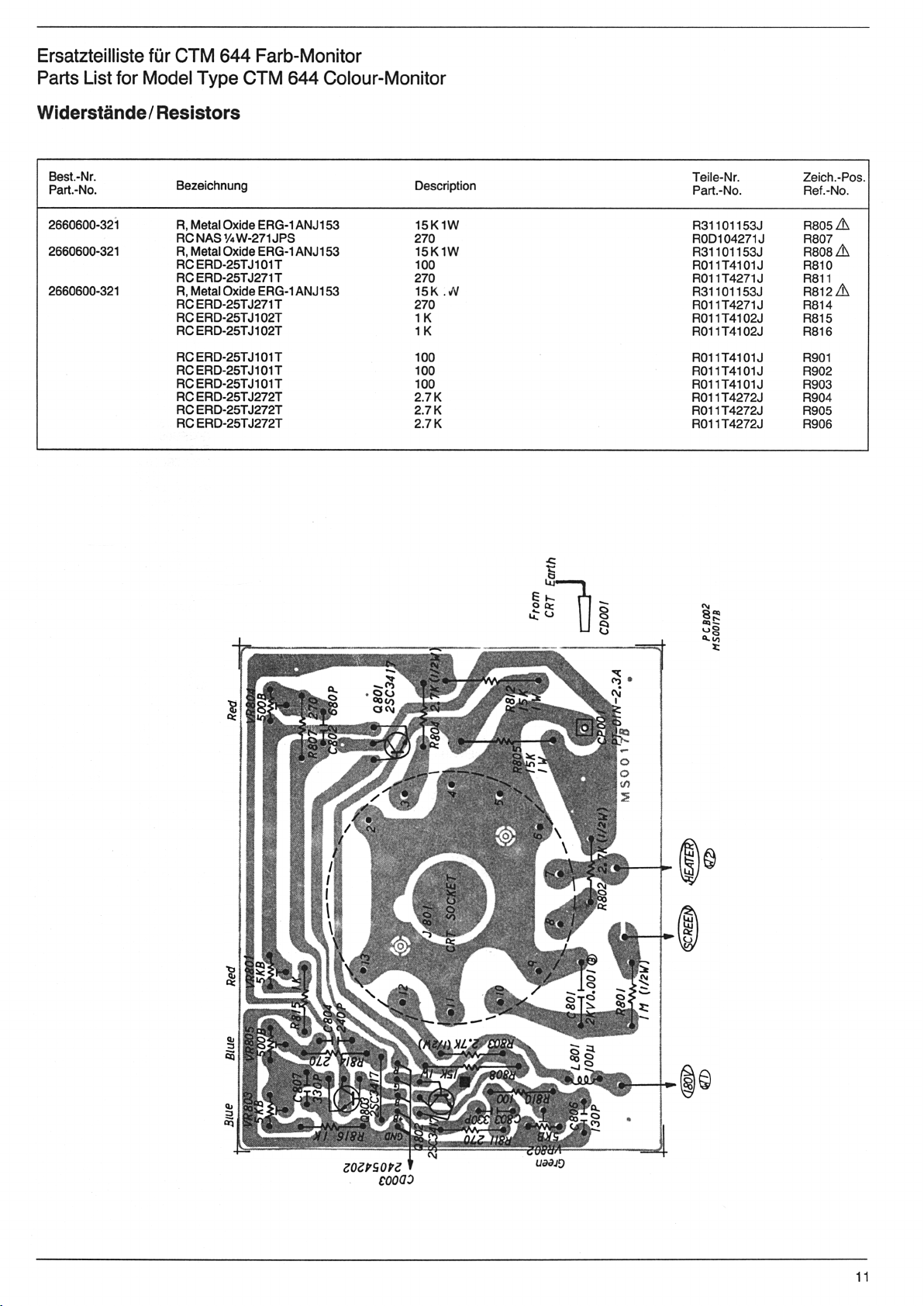

Ersatzteilliste für CTM 644 Farb-Monitor
Parts List for Model Type CTM 644 Colour-Monitor
Widerstände / Resistors
Best.- r.
Part.- o.
Bezeichnung
Description
Teile- r.
Part.- o.
Zeich.-Pos.
Ref.- o.
2660600-321
R, Metal Oxide ERG-1A J1 53
15K1W
R31101153J
R805 A
RC AS 1 AW-271JPS
270 R0D1 04271 J R807
2660600-321
R, Metal Oxide ERG-1 A J1 53 15K1W
R31101153J
R808 A
RCERD-25TJ101T
100
R011T4101J R810
RCERD-25TJ271T
270 R011T4271J
R811
2660600-321
R, Metal Oxide ERG-1 A J1 53
15K . vV
R31101153J
R812A
RCERD-25TJ271T
270
R011T4271J
R814
RCERD-25TJ102T 1 K
R011T4102J
R815
RCERD-25TJ102T
1 K
R011T4102J R816
RCERD-25TJ101T
100
R011T4101J
R901
RCERD-25TJ101T
100
R011T4101J
R902
RCERD-25TJ101T
100
R011T4101J R903
RCERD-25TJ272T
2.7 K
R011T4272J R904
RCERD-25TJ272T
2.7 K
R011T4272J
R905
RCERD-25TJ272T
2.7 K
R011T4272J
R906
zosrsorz » U33Jö
cooas
11

Ersatzteilliste für CTM 644 Farb-Monitor
Parts List for Model Type CTM 644 Colour Monitor
Kondensatoren / Capacitors
Best.- r. Teile- r.
Zeich.-Pos.
Part o.
Bezeichnung Description
Part o. Ref.- o.
CE160TWS470M 47 /nF 160V E0250B470M
C401
CE35TWMS471M 470 /nF 35V E0B1 04471 M C402
CCHM60SJYB181K
180
/nF 500V B C020B0562K
C403
CP50F2S393K 0.039 /zF 50V P121T0393K C404
CE16TWMS470MTA 47 /nF 16V E021T2470M
C405
CPCQ92MC1H473K 0.047
/nF 50V P1D100473K C406
CE50TWMS4R7M 4.7
jicF 50V
E0B1054R7M C407
CP50F2S152K
0.0015
/nF 50V P121T0152K
C408
CP50F2S153K
0.015 /nF 50V
P121T0153K
C409
CP50F2S683K
0.068
/nF 50V P121T0683K
C410
CTA TALDA1C010M 1
/nF 16V
E252T2010M C411
CE 16TWMS101MTA 100
/nF 16V
E021T2101M C412
CP50F2S103K 0.01 /nF 50V P121T0103K C413
CE50TWMS010M 1
/nF 50V
E0B105010M C414
CPLDSR-562J-50V
0.0056
/nF 50V P541F0562J
C415
CCHM60SJSL220K 22 PF 500V SL C02FSL5H1K
C416
CCHM60TJYB561K
560
PF 500V B C02FB05S2K C417
CE16TWMS470MTA 47
/nF 16V
E021T2470M
C418
CE160TWS010M 1 m F 160V E025TB010M
C419
CE50TWMS4R7M 4.7 /nF 50V E0B1054R7M C420
CP50F2S472K
0.0047
/nF 50V P121T0472K C421
CP50F2S683K 0.068
/iF 50V
P121T0683K C422
CCHM60SJSL101K
100
PF 500V SL C02FSL512K
C423
CE25TWMS102M 1000 /nF 25V E0B103102M C424
CE35TWSS101MTA 100
/nF 35V
E027T4101M C425
CTA TALD 1C2R2KIS
2.2
/nF 16V
E251T22R2K
C426
CP50F2S103K 0.01 /nF 50V
P121T0103K C427
CP50F2S683K
0.068
fj.F 50V P121T0683K
C428
CMPP DHS-824J-200V 0.82 nF 200V P441F2824J C429
CE250TWS220MKC 22
nF 250V
E0B5FD220M C430
CMPP DKR-123J-1600V 0.012 nF 1600V
P442F9123J C431
CC D3070B 271K2KV
270
PF 2KV C030B 7K2K C432
CCHM95SJSL271K
270
PF 500V SL C02FSL5K2K
C433
CCHM60TJYB271K 270 PF 500VB C02FB05K2K
C434
CE25TWMS471M 470 nF 25V E0B1 03471 M C435
CE10TWMS470M 47 /nF 10V E0B101470M C436
CE 10TWMS220MTA 22
nF 10V
E021T1220M C437
CMPP LHP-104M-250V
0.1 /nF 250V
P445FB104M
C501
2664600-314 CCHS15SJYB222K 0.0022 /zF 2KVB C020B07H3K C502
2664600-314 CCHS15SJYB222K 0.0022 nF 2KVB C020B07H3K C503
2664600-314 CCHS15SJYB222K
0.0022
/nF 2KVB C020B07H3K
C504
CELPS4D101MHSC
100 nF 400V E03C0H101M
C505
CE250TWS010M 1
/nF 250V
E0250D010M C506
CE35TWSS221M 220 nF 35V E02704221M
C507
CC RTHE50SJYF472Z 0.0047 uF F C02TF04Q3Z
C508
CC RTHE12SJYF472Z 0.0047
A-F
C02TF04QFZ C509
2664700-314 CC DE1410B 152K2KV
0.0015
/nF 2KV C030B 7E3K C510
2664800-314 CC DE1210B 102K2KV 0.001 nF 2KV C030B 713K C511
CE50TWSS470M
47
nF 50V
E0B705470M C512
2664900-314 CC ECK-DGS222MD4 2200 PF 4KV C010D0222M C513
2664700-314 CCDE1410B 152K2KV
0.0015 /nF 2KV
C030B 7E3K C414
CE160TWS101M 100 /nF 160V E025FB101M C515
CC DD07-63B102K500 0.001
/nF 500V B C03FB0513K
C516
CE10TWSS471M
470 nF 10V
E02701471M
C518
CE25TWMS471M 470
/nF 25V
E0B1 03471 M C519
CE16TWMS100MTA
10
/nF 16V
E021T2100M C520
2665000-314 CCHS11SJYB102K 0.001 /nF 2KVB C020FB731K
C801
CCHE40TJYB681K
680
PF B
C02FB04U2K
C802
CCHE40TJYB331K 330
PF B
C02FB04L2K C803
CCHE70SJSL241K
240
PF SL C02FSL412K C804
CC HE60TJSL131K 130
PF 50V SL
C02FSL4C2K C806
CCHE40TJYB331K 330 PF B C02FB04L2K C807
CC DE1210B 102K2KV
0,001 nF/ 2KV C030B 713K C439
CE S0TWMS2R2HTA 2.2 nF/ 50V E021T52R2M C440
CC D003000SL101K2 100 PF/50VSL C0B0SL412K C441
CPCO92MC1H102K
0.001 nF/ 50V
P1D100102K C442
CE16TWSS101M 100
nF/ 16V
E0B702101M C443
CC DD07-63B102K 0.001 nF/ 500V B C03FB0513K C521
CE35TWSS471M
470 nF/ 35V
E02704471M C522
CE 16TWMS101MTA
100
/nF/ 1 6 V
E021T2101M C523
CC DD03000SL820K2 82
PF/50VSL
C0B0SL4W1K C901
CC DD03000SL820K2 82 PF/ 50V SL C0B0SL4W1K C902
CC DD03000SL820K2 82 PF/50VSL C0B0SL4W1K C903
12

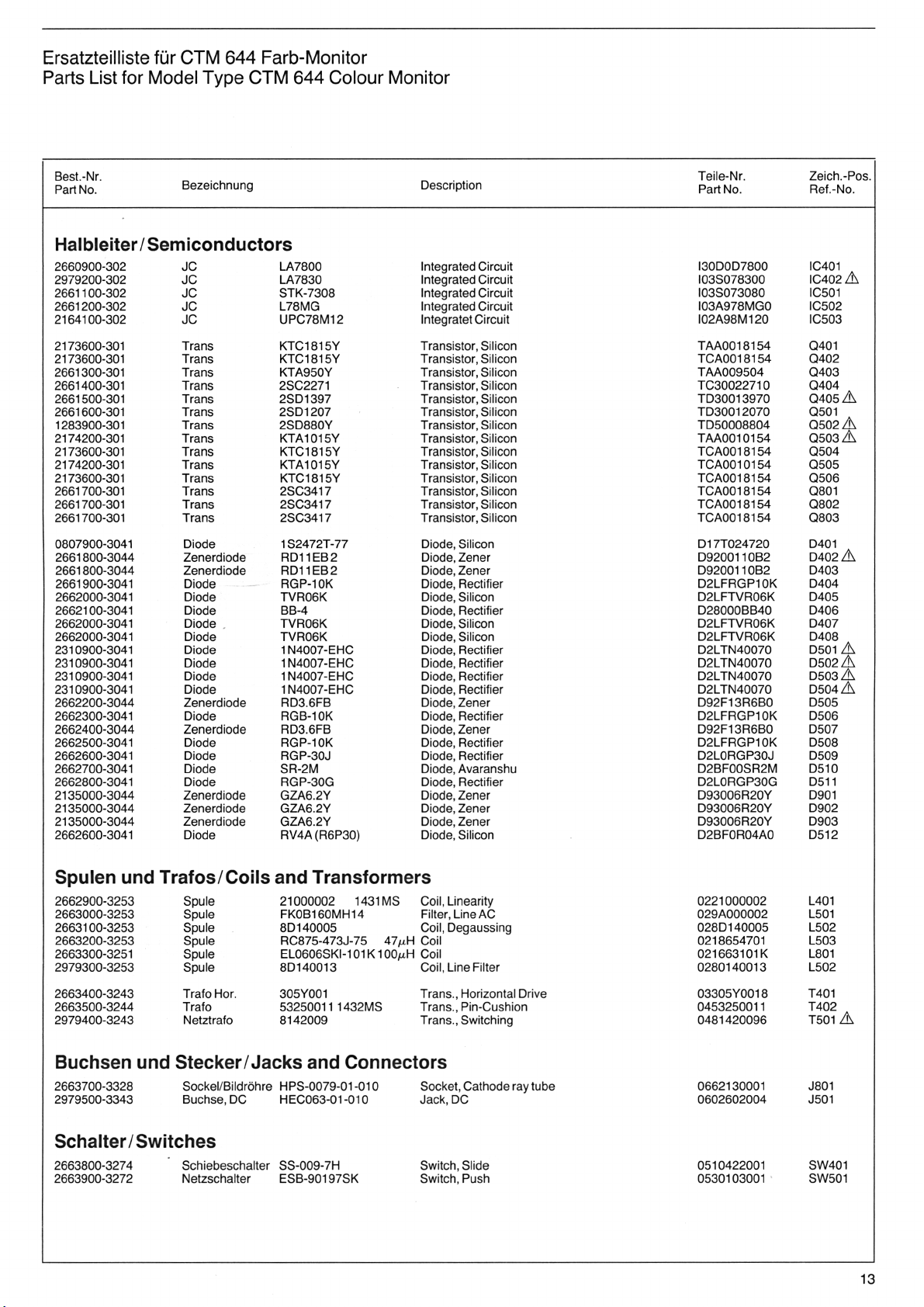

Ersatzteilliste für CTM 644 Farb-Monitor
Parts List for Model Type CTM 644 Colour Monitor
Best.- r.
Part o.
Bezeichnung Description
Teile- r.
Part o.
Zeich.-Pos.
Ref.- o.
Halbleiter/Semiconductors
2660900-302 JC LA7800 Integrated Circuit
I30D0D7800 IC401
2979200-302 JC LA7830 Integrated Circuit
I03S078300
IC402 A
2661100-302
JC
STK-7308 Integrated Circuit I03S073080 IC501
2661200-302 JC L78MG Integrated Circuit
I03A978MG0 IC502
2164100-302 JC UPC78M12 Integratet Circuit
I02A98M120 IC503
2173600-301 Trans
KTC1815Y Transistor, Silicon TAA0018154 Q401
2173600-301 Trans
KTC1815Y Transistor, Silicon TCA0018154 Q402
2661300-301 Trans
KTA950Y Transistor, Silicon
TAA009504
Q403
2661400-301 Trans
2SC2271 Transistor, Silicon
TC3002271 0 Q404
2661500-301 Trans 2SD1397 Transistor, Silicon TD30013970
Q405 A
2661600-301 Trans
2SD1207 Transistor, Silicon TD30012070 Q501
1283900-301 Trans 2SD880Y Transistor, Silicon
TD50008804
Q502 A
2174200-301 Trans
KTA1015Y Transistor, Silicon TAA0010154
Q503 A
2173600-301 Trans
KTC1815Y Transistor, Silicon
TCA0018154 Q504
2174200-301 Trans
KTA1015Y Transistor, Silicon TCA0010154
Q505
2173600-301 Trans
KTC1815Y Transistor, Silicon TCA0018154 Q506
2661700-301 Trans
2SC3417 Transistor, Silicon
TCA0018154
Q801
2661700-301 Trans 2SC3417
Transistor, Silicon TCA0018154 Q802
2661700-301 Trans
2SC3417 Transistor, Silicon
TCA0018154
Q803
0807900-3041
Diode 1S2472T-77 Diode, Silicon D17T024720
D401
2661800-3044
Zenerdiode RD11EB2
Diode, Zener D9200110B2
D402 A
2661800-3044
Zenerdiode
RD11EB2
Diode, Zener
D9200110B2
D403
2661900-3041 Diode RGP-10K
Diode, Rectifier D2LFRGP10K
D404
2662000-3041
Diode TVR06K Diode, Silicon
D2LFTVR06K
D405
2662100-3041
Diode
BB-4 Diode, Rectifier D28000BB40 D406
2662000-3041 Diode TVR06K
Diode, Silicon
D2LFTVR06K D407
2662000-3041
Diode TVR06K Diode, Silicon
D2LFTVR06K
D408
2310900-3041
Diode 1 4007-EHC
Diode, Rectifier D2LT 40070
D501 A
2310900-3041
Diode 1 4007-EHC
Diode, Rectifier
D2LT 40070
D502 A
2310900-3041
Diode 1 4007-EHC
Diode, Rectifier D2LT 40070
D503 A
2310900-3041 Diode
1 4007-EHC
Diode, Rectifier D2LT 40070
D504A
2662200-3044
Zenerdiode
RD3.6FB Diode, Zener D92F13R6B0 D505
2662300-3041
Diode
RGB-10K Diode, Rectifier D2LFRGP10K D506
2662400-3044
Zenerdiode RD3.6FB
Diode, Zener D92F13R6B0 D507
2662500-3041
Diode RGP-10K
Diode, Rectifier D2LFRGP10K D508
2662600-3041
Diode RGP-30J
Diode, Rectifier D2L0RGP30J D509
2662700-3041 Diode SR-2M Diode, Avaranshu
D2BF00SR2M
D510
2662800-3041
Diode RGP-30G
Diode, Rectifier
D2L0RGP30G
D511
2135000-3044
Zenerdiode GZA6.2Y Diode, Zener
D93006R20Y
D901
2135000-3044
Zenerdiode GZA6.2Y
Diode, Zener D93006R20Y D902
2135000-3044
Zenerdiode
GZA6.2Y Diode, Zener
D93006R20Y
D903
2662600-3041
Diode
RV4A (R6P30)
Diode, Silicon D2BF0R04A0
D512
Spulen und Trafos/Coils and Transformers
2662900-3253 Spule 21000002 1431 MS Coil, Linearity
0221000002 L401
2663000-3253 Spule
FK0B160MH14 Filter, Line AC 029A000002 L501
2663100-3253 Spule 8D1 40005
Coil, Degaussing 028D1 40005 L502
2663200-3253 Spule RC875-473J-75 47 M H Coil 0218654701 L503
2663300-3251 Spule
EL0606SKI-101K100 m H
Coil
021663101 K L801
2979300-3253 Spule
8D140013
Coil, Line Filter 0280140013
L502
2663400-3243
Trafo Hör.
305Y001 Trans., Horizontal Drive 03305Y0018
T401
2663500-3244
Trafo 53250011 1432MS
Trans., Pin-Cushion 0453250011
T402
2979400-3243
etztrafo 8142009
Trans., Switching 0481420096
T501 A
Buchsen und Stecker/Jacks and Connectors
2663700-3328 Sockel/Bildröhre HPS-0079-01-010
Socket, Cathode ray tube 0662130001 J801
2979500-3343 Buchse, DC
HEC063-0 1-010
Jack, DC
0602602004
J501
Schalter/Switches
2663800-3274
Schiebeschalter SS-009-7H
Switch, Slide 0510422001 SW401
2663900-3272 etzschalter
ESB-90197SK Switch, Push
0530103001 SW501
13

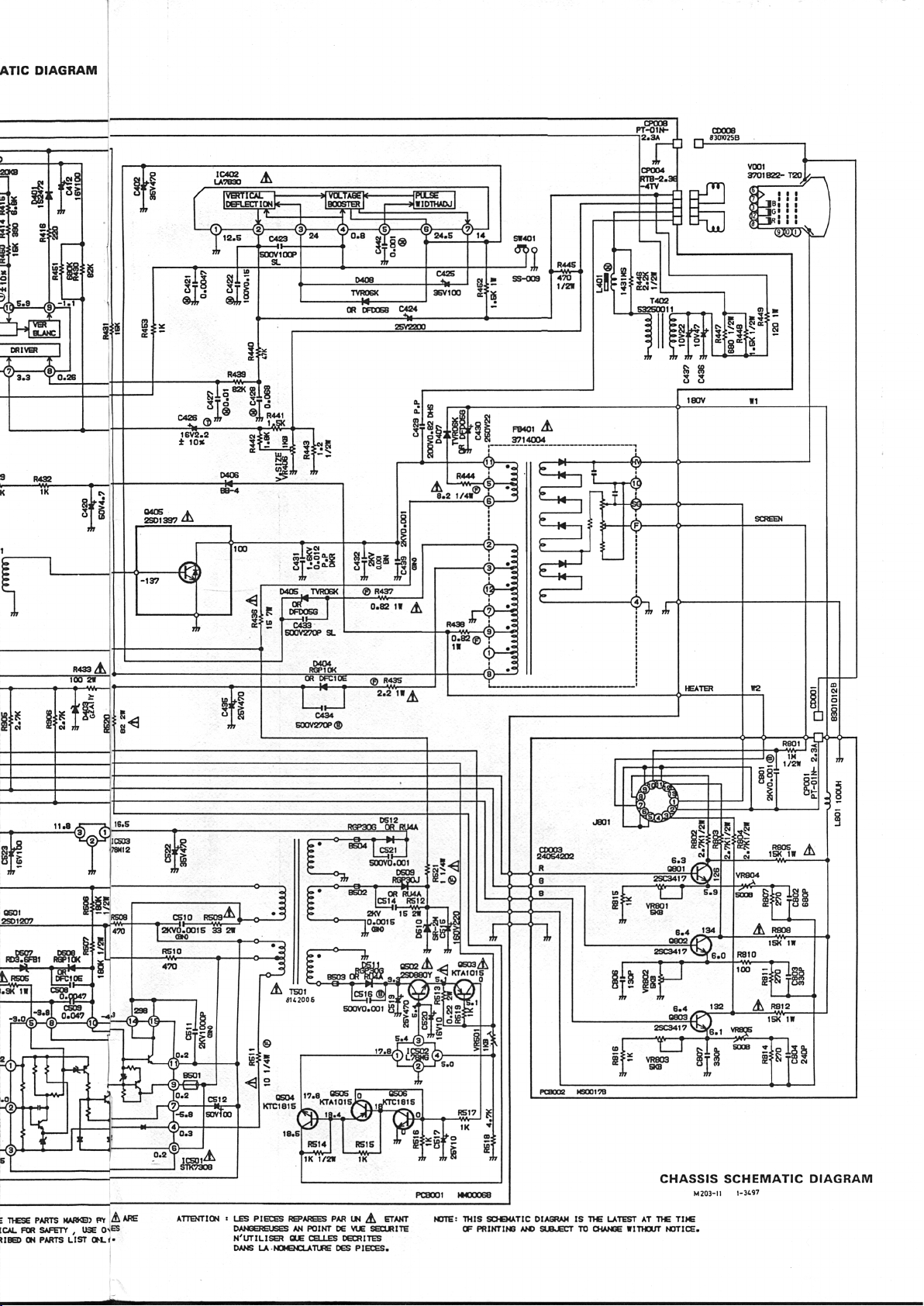

CHASSIS SCHEMATIC DIAGRAM
■
crocs
PCB003
MS0019B
BRIGHT
VR401
UD0 10
C441 100P
KTC1815
KTC181S
----------- i6|S|413|21 1
fsTspiWni C 0007
AC220V
■ \_0 0 0 ft 0_z — 1
35*220 ^7. 5
CAUTION: SINCE THESE PARTS MARKE) RT A ARE
CRITICAL OR SA ETY , USE O^S
j ---------------------- — nrmnn-
CP002 LSOi A
RTB-2.3G -2TV R 0-20071
ATT
R433 A
100 2W
12V DC
CD009 9GI30S2A
L502
80140013
TV-5QP-O2-V1
±RsS l&WE
3.9K'lW CS08"
0.Qp47
-3.0/1
T *
CSC9
r 3, ®L 0.047 J
;V — fa\ ----- A
•
' 470
i
. -*3 z

ATIC DIAGRAM
51 A 200 5
KTC181S
ATTENTION : LES PIECES REPAREES PAR UN A ETANT
DANGEREUSES AN POINT DE VUE SECURITE
N'UTILISER SUE C II S DECRITES
DANS LA NOMENCLATURE DES PIECES.
• THESE PARTS MARKED RT
[CAL OR SA ETY , USE 0>ES
UBED ON PARTS LIST OM_f-
NOTE: THIS SCHEMATIC DIAGRAM IS THE LATEST AT THE TIME
O PRINTING AND SUBJECT TO CHANGE WITHOUT NOTICE.
D5O7 DS08
RD3.6 B1 RGP10K
0.047
0405 □405 A
2SD13972SD1397
100
• CN
© R437
ID
C433
S00V270P SL
S
0.82 1W A
osoaA
KTA101S
B401 A
LI
$
_JB| I l
1G' • •
^1 I I

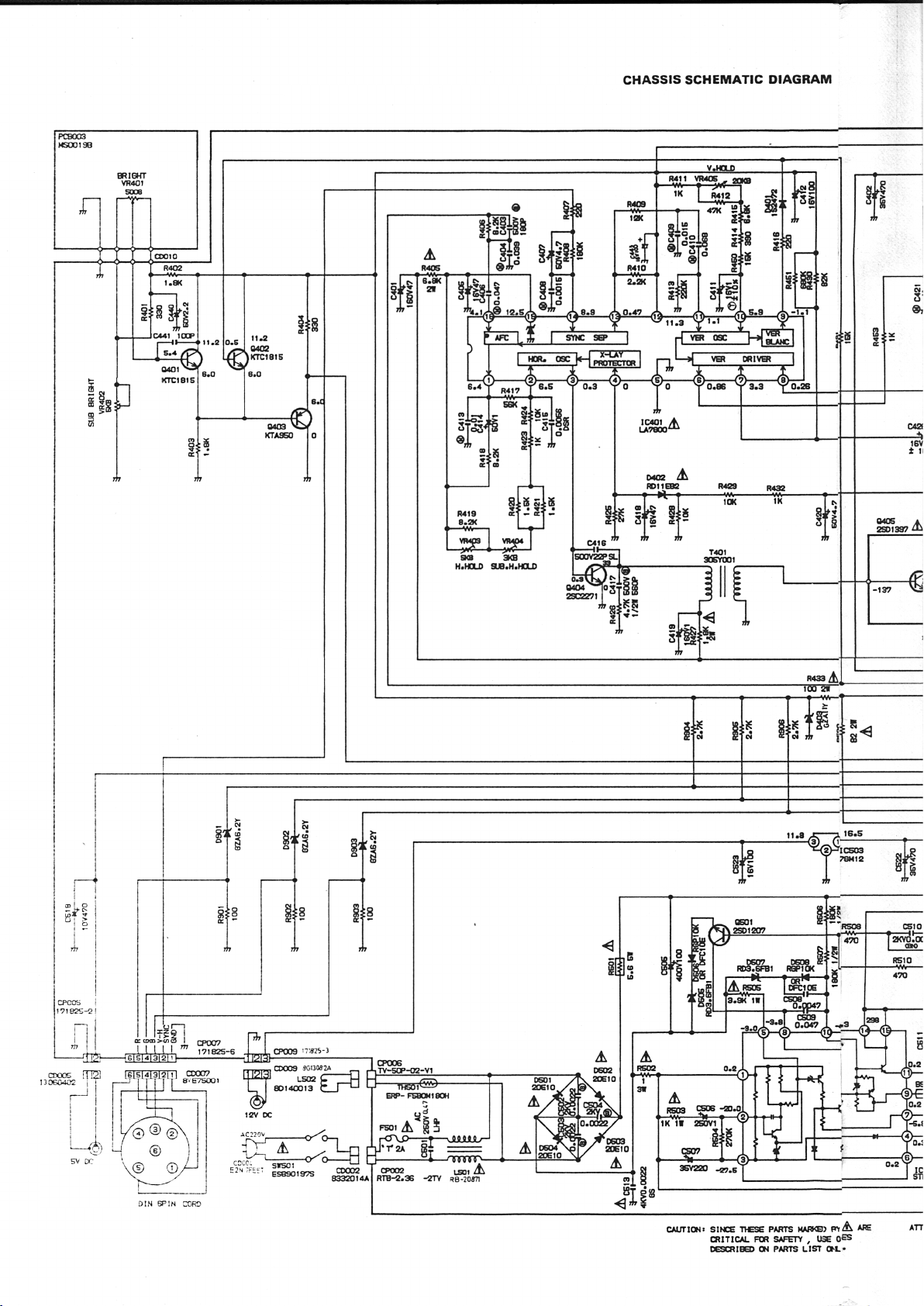

CHASSIS SCHEMATIC DIAGRAM
M 203-11 1-3497

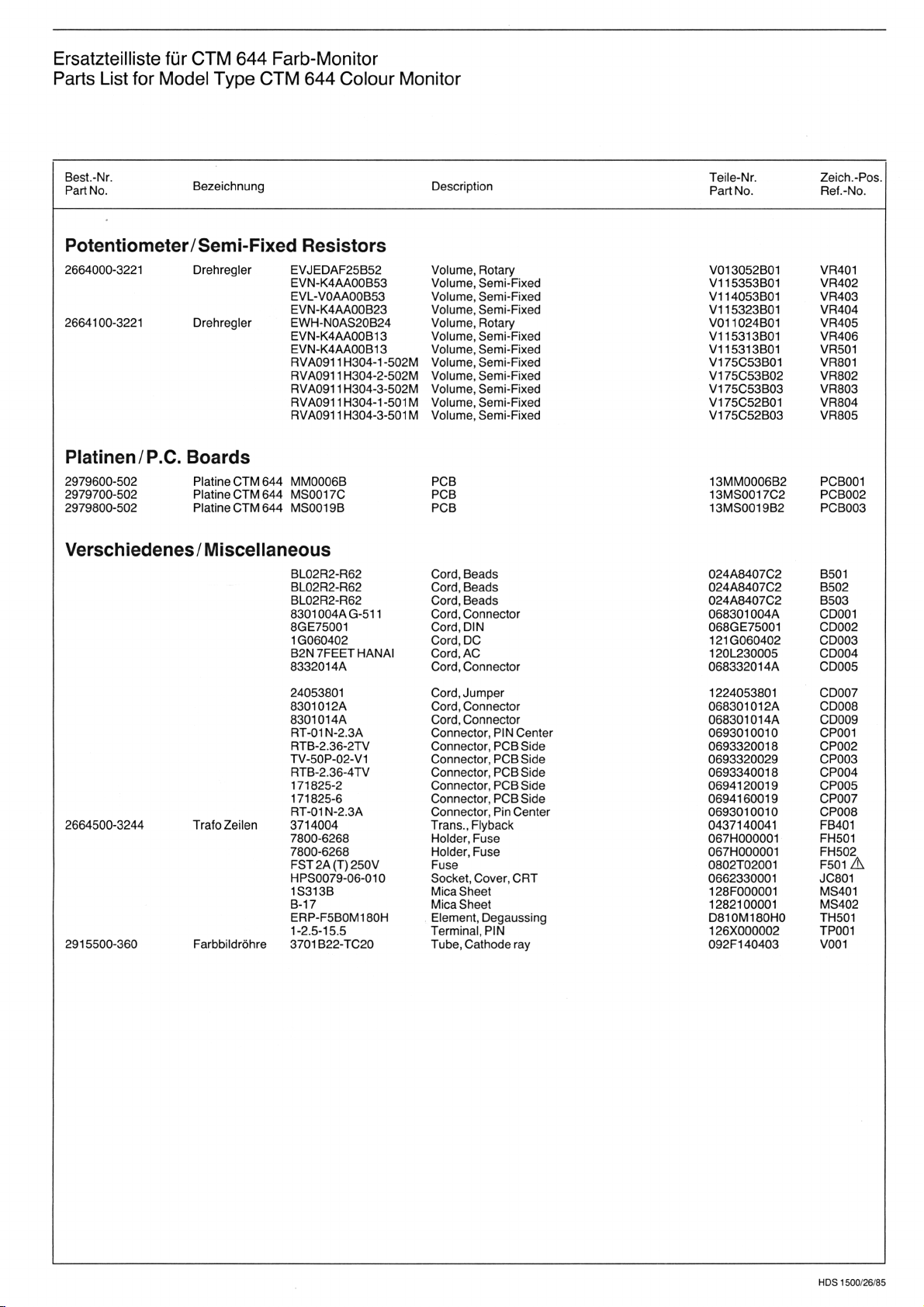

Ersatzteilliste für CTM 644 Farb-Monitor
Parts List for Model Type CTM 644 Colour Monitor
HDS 1500/26/85
Best.- r. Teile- r.
Zeich.-Pos.
Part o.
Bezeichnung Description
Part o. Ref.- o.
Potentiometer/Semi- ixed Resistors
2664000-3221
Drehregler EVJEDAF25B52 Volume, Rotary V013052B01 VR401
EV -K4AA00B53 Volume, Semi-Fixed V115353B01 VR402
EVL-V0AA00B53 Volume, Semi-Fixed
V114053B01 VR403
EV -K4AA00B23 Volume, Semi-Fixed V115323B01
VR404
2664100-3221 Drehregler EWH- 0AS20B24 Volume, Rotary V011024B01 VR405
EV -K4AA00B13 Volume, Semi-Fixed V115313B01 VR406
EV -K4AA00B13 Volume, Semi-Fixed V115313B01 VR501
RVA091 1 H304-1-502M
Volume, Semi-Fixed V175C53B01 VR801
RVA091 1 H304-2-502M
Volume, Semi-Fixed
V175C53B02 VR802
RVA091 1 H304-3-502M
Volume, Semi-Fixed
V175C53B03
VR803
RVA091 1 H304-1-501M Volume, Semi-Fixed V175C52B01 VR804
RVA091 1 H304-3-501M
Volume, Semi-Fixed V175C52B03 VR805
Platinen/P.C. Boards
2979600-502 Platine CTM 644 MM0006B PCB 13MM0006B2
PCB001
2979700-502 Platine CTM 644 MS0017C PCB 13MS0017C2 PCB002
2979800-502 Platine CTM 644 MS0019B
PCB 13MS0019B2 PCB003
Verschiedenes/ Miscellaneous
BL02R2-R62
Cord, Beads
024A8407C2
B501
BL02R2-R62 Cord, Beads 024A8407C2 B502
BL02R2-R62
Cord, Beads
024A8407C2 B503
8301004 A G-5 11
Cord, Connector 068301 004A
CD001
8GE75001
Cord, DI
068GE75001
CD002
1G060402
Cord, DC
121G060402
CD003
B2 7FEET HA AI
Cord, AC 120L230005
CD004
833201 4A Cord, Connector
06833201 4A CD005
24053801 Cord, Jumper
1224053801
CD007
830101 2A Cord, Connector 06830101 2A CD008
830101 4A Cord, Connector
06830101 4A CD009
RT-01 -2.3A Connector, PI Center
0693010010 CP001
RTB-2.36-2TV Connector, PCB Side
0693320018 CP002
TV-50P-02-V1 Connector, PCB Side
0693320029 CP003
RTB-2.36-4TV Connector, PCB Side
0693340018
CP004
171825-2 Connector, PCB Side
0694120019 CP005
171825-6 Connector, PCB Side 0694160019 CP007
RT-01 -2.3A Connector, Pin Center
0693010010 CP008
2664500-3244 Trafo Zeilen 3714004
Trans., Flyback
0437140041
FB401
7800-6268 Holder, Fuse
067H000001 FH501
7800-6268 Holder, Fuse 067H000001 FH502
FST2A(T) 250V
Fuse 0802T02001
F501 A
HPS0079-06-010 Socket, Cover, CRT 0662330001 JC801
1S313B
Mica Sheet 128F000001 MS401
B-17 Mica Sheet 1282100001
MS402
ERP-F5B0M180H Element, Degaussing
D810M180H0 TH501
1-2.5-15.5 Terminal, PI
126X000002
TP001
2915500-360 Farbbildröhre 3701B22-TC20 Tube, Cathode ray
092F1 40403 V001
