IT
Installazione
 È importante conservare questo libretto per poterlo
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario sul
funzionamento e sui relativi avvertimenti.
 Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento
 Gli imballaggi non sono giocattoli per bambini e vanno
eliminati secondo le norme per la raccolta differenziata
(vedi Precauzioni e consigli .
 Linstallazione va effettuata secondo queste istruzioni e
da personale professionalmente qualificato. Una errata
installazione può causare danni a persone, animali o
cose.
Incasso
Per garantire un buon funzionamento dellapparecchio è
necessario che il mobile abbia le caratteristiche adatte:
 il piano dappoggio deve essere di materiale
resistente al calore, a una temperatura di circa
100°C;
 se si desidera installare il piano cottura sopra un
forno, questo deve essere provvisto di un sistema
di raffreddamento a ventilazione forzata;
 evitare di installare il piano cottura sopra una
lavastoviglie: alloccorrenza frapporre un elemento
di separazione a tenuta stagna fra i due
apparecchi;
 a seconda del piano cottura che si desidera
installare (vedi figure), il vano del mobile deve
avere le seguenti dimensioni:
Aerazione
Per consentire unadeguata aerazione e per evitare
il surriscaldamento delle superfici attorno
allapparecchio, il piano cottura deve essere posizionato:
 a una distanza
minima di 40 mm
dalla parete
retrostante e di 600
mm da qualsiasi
altra superficie
verticale;
 in modo da
mantenere una
distanza minima di
10 mm fra il vano
per lincasso e il
mobile sottostante.
Fissaggio
Linstallazione dellapparecchio deve essere effettuata
su un piano dappoggio perfettamente piano.
Le eventuali deformazioni provocate da un errato
fissaggio potrebbero alterare le caratteristiche e
le prestazioni del piano cottura.
560+/- 1
490+/- 1
48
590
520
690
520
560 +/- 1
490 +/- 1
48
785
750+/- 1
510
490+/- 1
48
LATO ANTERIORE
DEL PIANO COTTURA
PIANO DI
APPOGGIO
30
40
PIANO COTTURA
ROVESCIATO

IT
3
La lunghezza della vite di regolazione dei ganci
di fissaggio va impostata prima del loro montaggio,
in base allo spessore del piano dappoggio:
 spessore di 30 mm: vite 17,55 mm;
 spessore di 40 mm: vite 7,55 mm.
Per il fissaggio agire come segue:
1. Con le viti corte senza punta, avvitare le 4 molle di
centraggio nei fori posti al centro di ogni lato del piano;
2. inserire il piano cottura nel vano del mobile, centrarlo
ed esercitare una adeguata pressione sullintero
perimetro affinché il piano di cottura aderisca bene al
piano dappoggio.
3. per i piani con profili laterali: dopo aver inserito il
piano cottura nel mobile, inserire i 4 ganci di fissaggio
(ognuno con il suo perno sul perimetro inferiore del
piano cottura, avvitandoli con le viti lunghe con punta
finché il vetro non aderisce al piano dappoggio.
 È indispensabile che le viti delle molle di centraggio
rimangano accessibili.
 In conformità alle norme di sicurezza, una volta
incassato lapparecchio, non debbono essere possibili
eventuali contatti con le parti elettriche.
 Tutte le parti che assicurano la protezione debbono
essere fissate in modo tale da non poter essere tolte
senza laiuto di qualche utensile.
Collegamento elettrico
 Lallacciamento elettrico del piano cottura e quello di
un eventuale forno da incasso devono essere realizzati
separatamente, sia per ragioni di sicurezza elettrica sia
per facilitare le operazioni di estrazione del forno.
Morsettiera
Lapparecchio è provvisto, nella
parte inferiore, di una scatola
per il collegamento a differenti
tipi di alimentazione elettrica
(limmagine è indicativa e può
non corrispondere al modello
acquistato .

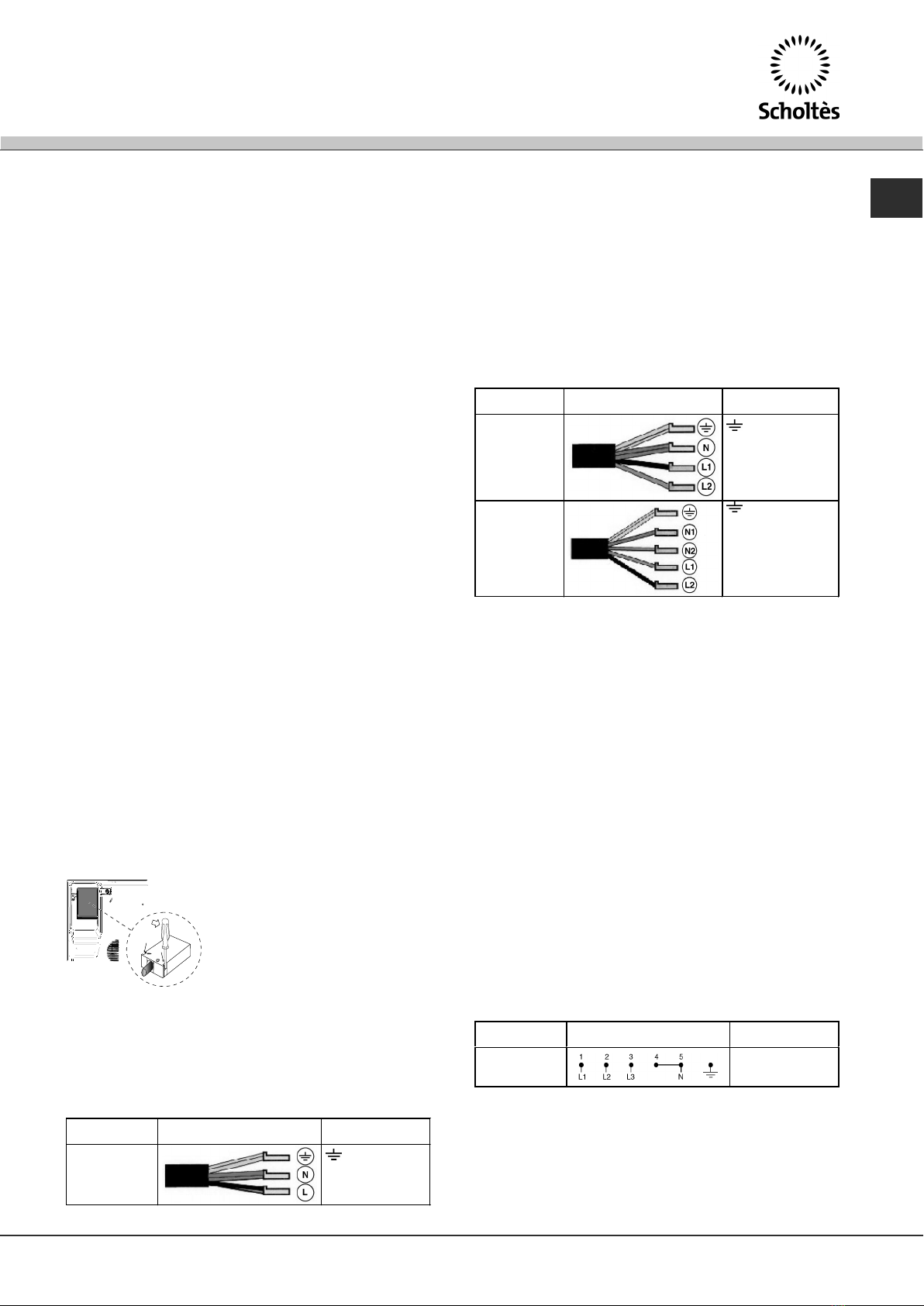

Collegamento monofase
Il piano è dotato di cavo di alimentazione già collegato e
predisposto per il collegamento monofase. Effettuare
lallaccio dei fili in accordo con la tabella e i disegni che
seguono:
Tensione tipo e
frequenza rete Cavo elettrico Collegamento fili
230V 1+N ~
50 Hz
: giallo/verde;
N: i 2 fili blu insieme
L: marrone insieme
al nero
Altri tipi di collegamento
Se limpianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
 400V - 2+N ~ 50 Hz
 230V 3 ~ 50 Hz
 400V - 2+2N ~ 50 Hz
Separare i cavi ed effettuare il collegamento dei fili in
accordo con la tabella e i disegni che seguono:
Tensione tipo e
frequenza rete Cavo elettrico Collegamento fili
400V - 2+N ~
50 Hz
230V 3 ~
50Hz
: giallo/verde;
N: i 2 fili blu insieme
L1: nero
L2: marrone
400V - 2+2N ~
50 Hz
: giallo/verde;
N1: blu
N2: blu
L1: nero
L2: marrone
Se limpianto elettrico corrisponde a una delle seguenti
caratteristiche:
Tensione tipo e frequenza di rete
 400V 3 - N ~ 50 Hz
procedere come segue:
 Leventuale cavo in dotazione non è utilizzabile per
questi tipi di installazione.
1. Utilizzare un cavo di alimentazione appropriato, tipo
H05RR-F o di valore superiore, delle dimensioni adatte
(sezione cavo: 25 mm .
2. Servendosi di un cacciavite, far leva sulle linguette del
coperchio della morsettiera e aprirla (vedi immagine
Morsettiera .
3. Svitare la vite del serracavo e le viti dei morsetti
relativi al tipo di allaccio necessario e posizionare i
cavallotti di collegamento secondo la tabella e i disegni
che seguono.
4. Posizionare i fili in accordo con la tabella e i disegni
che seguono ed effettuare il collegamento stringendo a
fondo tutte le viti dei morsetti.
Tensione tipo e
frequenza rete Collegamenti elettrici Morsettiera
400V 3-N ~
50 Hz Trifase 400
5. Fissare il cavo di alimentazione nellapposito
fermacavo e chiudere il coperchio.
PIANO COTTURA
ROVESCIATO

4
IT
5
Fase Cavallotto Neutro TerraFase
12
3
4
Fase
Trifase 400
Allacciamento del cavo di alimentazione alla rete
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3 mm.
 Linstallatore è responsabile del corretto collegamento
elettrico e dellosservanza delle norme di sicurezza.
Prima di effettuare lallacciamento accertarsi che:
 la presa abbia la messa a terra e sia a norma di
legge;
 la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella
targhetta caratteristiche posta sullapparecchio;
 la tensione di alimentazione sia compresa nei valori
della targhetta caratteristiche;
 la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la presa
o la spina; non usare prolunghe e multiple.
 Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
 Il cavo non deve subire piegature o compressioni.
 Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
 Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.

IT
5
Descrizione
dellapparecchio

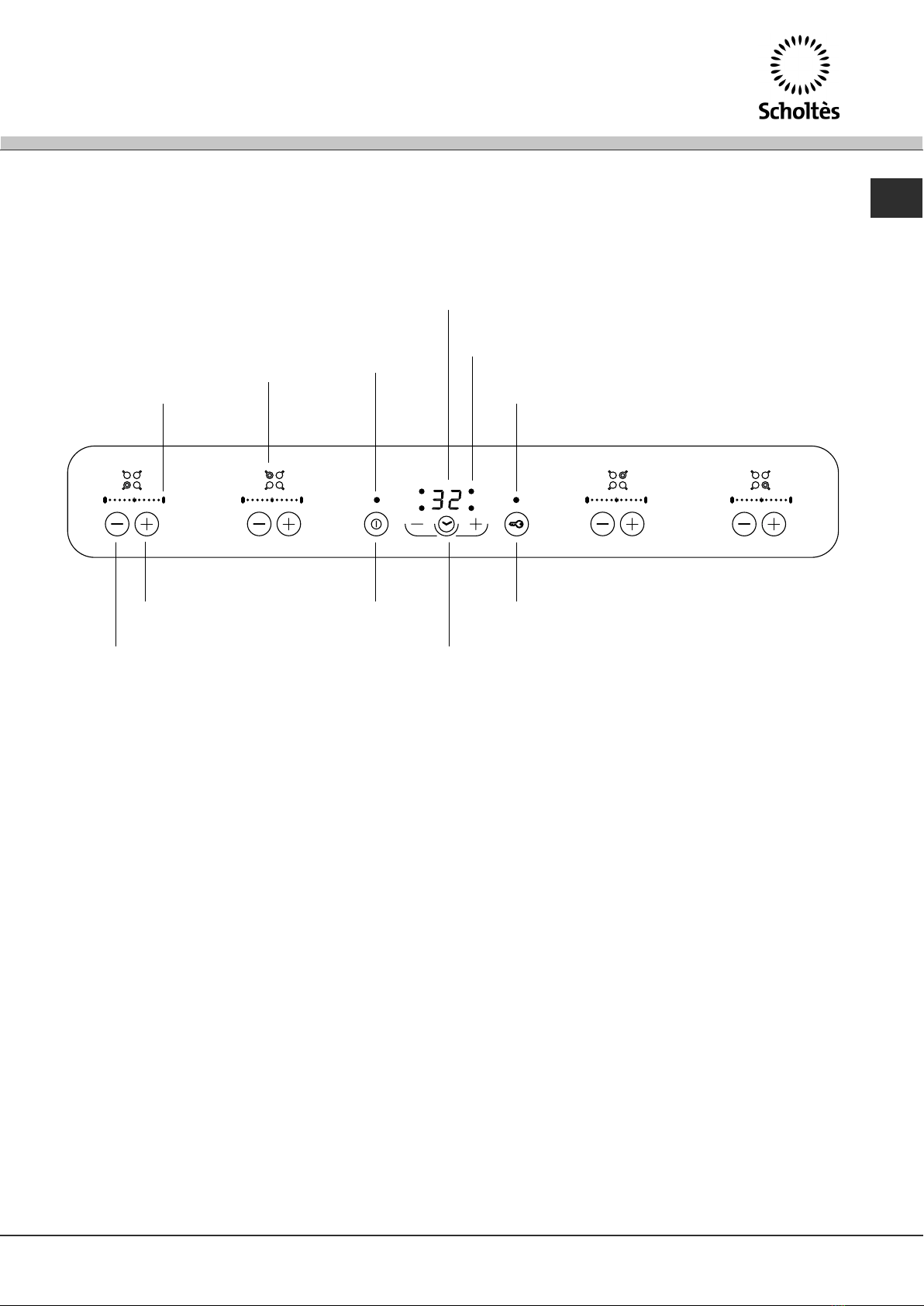

Pannello di controllo
 Tasto AUMENTO POTEN A per accendere la
piastra e regolare la potenza (vedi Avvio e utilizzo).
 Tasto DIMINU IONE POTEN A per regolare la
potenza e spegnere la piastra (vedi Avvio e
utilizzo).
 Indicatore POTEN A: segnala visivamente il livello
di calore raggiunto.
 Tasto ON/OFF per accendere e spegnere
lapparecchio.
 Spia ON/OFF: segnala se lapparecchio è acceso
o spento.
 Tasto TIMER DI PROGRAMMA IONE per regolare
la programmazione della durata di una cottura (vedi
Avvio e utilizzo).
 isplay TIMER DI PROGRAMMA IONE: visualizza
le scelte relative alla programmazione (vedi Avvio e
utilizzo).
 Spie ONA DI COTTURA PROGRAMMATA:
indicano le zone di cottura quando si avvia una
programmazione (vedi Avvio e utilizzo).
 Tasto BLOCCO DEI COMANDI per impedire
modifiche fortuite alle regolazioni del piano cottura
(vedi Avvio e utilizzo).
 Spia COMANDI BLOCCATI: segnala lavvenuto
blocco dei comandi (vedi Avvio e utilizzo).
Il pannello di controllo che qui viene descritto è rappresentato a fini esemplificativi: può non essere una esatta
riproduzione del modello acquistato.
Indicatore
POTEN A
Spie
ONA DI COTTURA PROGRAMMATA
Tasto
AUMENTO POTEN A
Tasto
DIMINU IONE POTEN A
Tasto
ON/OFF
Spia
ON/OFF
Tasto
BLOCCO DEI COMANDI
Spia
COMANDI BLOCCATI
Tasto
TIMER DI PROGRAMMA IONE
isplay
TIMER DI PROGRAMMA IONE
Indicatore
zona di
cottura

IT

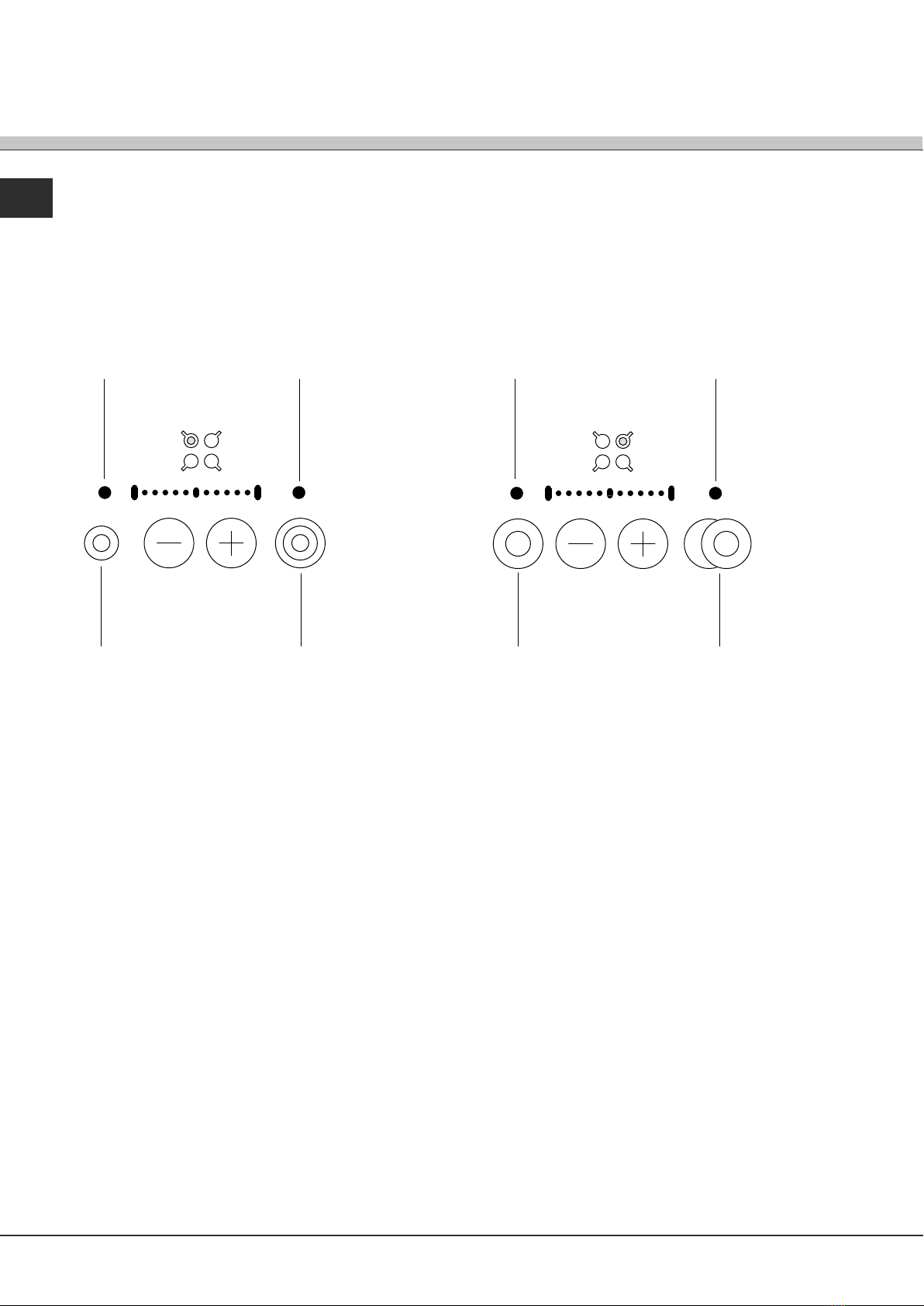

Zone di cottura estensibili
In alcuni modelli sono presenti piastre estensibili. Queste possono avere diversa forma (circolare od ovale)
e diversa estensibilità (piastra doppia o tripla). Sono qui illustrati i comandi relativi, presenti solo sui modelli dotati
di queste opzioni.
Piastra estensibile circolare Piastra estensibile ovale
Tasto
ACCENSIONE
PIASTRA DOPPIA
Tasto
ACCENSIONE
PIASTRA TRIPLA
Spia
PIASTRA DOPPIA
ACCESA
Spia
PIASTRA TRIPLA
ACCESA
Tasto
ACCENSIONE
PIASTRA DOPPIA
Tasto
ACCENSIONE
PIASTRA TRIPLA
Spia
PIASTRA DOPPIA
ACCESA
Spia
PIASTRA TRIPLA
ACCESA
 Tasto ACCENSIONE PIASTRA DOPPIA per
attivare la piastra doppia (vedi Avvio e utilizzo).
 Spia PIASTRA DOPPIA ACCESA: segnala
laccensione della piastra doppia.
 Tasto ACCENSIONE PIASTRA TRIPLA per attivare
la piastra tripla (vedi Avvio e utilizzo).
 Spia PIASTRA TRIPLA ACCESA: segnala
laccensione della piastra tripla.
 Tasto ACCENSIONE PIASTRA DOPPIA per
attivare la piastra doppia (vedi Avvio e utilizzo).
 Spia PIASTRA DOPPIA ACCESA: segnala
laccensione della piastra doppia.
 Tasto ACCENSIONE PIASTRA TRIPLA per attivare
la piastra tripla (vedi Avvio e utilizzo).
 Spia PIASTRA TRIPLA ACCESA: segnala
laccensione della piastra tripla.

IT
7
 La colla applicata sulle guarnizioni lascia alcune
tracce di grasso sul vetro. Prima di utilizzare
lapparecchio, si raccomanda di eliminarle con un
prodotto specifico per la manutenzione non abrasivo.
urante le prime ore di funzionamento è possibile
avvertire un odore di gomma, che comunque
scomparirà presto.
 Quando il piano cottura viene collegato
elettricamente, si accendono per alcuni istanti tutte
le spie e gli indicatori presenti sul pannello di controllo
e viene emesso un breve segnale acustico. Soltanto
quando spie e indicatori si spengono è possibile
accendere il piano cottura.
Accensione del piano cottura
Laccensione del piano cottura avviene tenendo
premuto il tasto per circa un secondo.
Accensione delle zone di cottura
Ciascuna zona di cottura
viene azionata tramite il
dispositivo di
regolazione della
potenza composto
da due tasti (- e +).
 Premere il tasto per attivare la piastra, poi
impostare la potenza desiderata agendo sui tasti
e .
 Per impostare direttamente la potenza massima,
premere brevemente il tasto .
Accensione delle zone di cottura
estensibili
 Piastra doppia:
1. Premere il tasto per attivare la zona di cottura
più interna.
2. Se la seconda zona di cottura è circolare:
premere il tasto per attivare (o disattivare) la
seconda zona di cottura. Se la zona di cottura è
ovale: premere il tasto .
 Piastra tripla:
1. Attivare la piastra doppia nei modi indicati.
2. Se la zona di cottura è circolare: premere il tasto
per attivare (o disattivare) lintera zona
di cottura (piastra tripla). Se la zona di cottura è
ovale: premere il tasto .
 È possibile attivare (o disattivare) lintera zona di
cottura estensibile (piastra tripla) premendo
direttamente il tasto se circolare, se ovale.
Spegnimento delle zone di cottura
 Premere il tasto : la potenza della zona di cottura
scende progressivamente, fino allo spegnimento.
 Oppure premere contemporaneamente i tasti
e : la potenza torna immediatamente a 0 e la
zona di cottura si spegne.
Gli elementi riscaldanti
Sul piano cottura, a seconda dei modelli, possono
essere installati elementi riscaldanti di due tipi:
alogeni e radianti.
Gli alogeni trasmettono il calore tramite lirradiazione
della lampada alogena che contengono.
Si caratterizzano per le proprietà che ricordano
quelle tipiche del gas: rapida risposta ai comandi,
visualizzazione istantanea della potenza.
I radianti sono composti da una molteplicità di spire
che garantiscono la ripartizione uniforme del calore
sul fondo del recipiente, per una perfetta riuscita di
tutte le cotture a fuoco basso: stufati, salse o piatti
da riscaldare.
Avvio e utilizzo

8
IT
Programmazione della durata
di una cottura
 È possibile programmare tutte le zone di cottura per
una durata compresa tra 1 e 99 minuti.
1. Accendere la piastra e regolarne la temperatura.
2. Premere ripetutamente il tasto finché non si
accende la spia nella posizione corrispondente alla
piastra che si intende programmare.
3. Impostare la durata di cottura desiderata tramite
i tasti .
4. Confermare premendo il tasto .
Il conto alla rovescia del timer ha inizio
immediatamente. La fine della cottura programmata
è indicata da un segnale acustico (per la durata di
10 secondi) e la zona di cottura si spegne.
Ripetere la procedura sopra descritta per ogni piastra
che si intende programmare.
Visualizzazione in caso di programmazione
multipla
Quando una o più piastre sono state programmate,
il display visualizza il tempo rimanente della piastra
che è più vicina al termine del tempo programmato,
indicandone la posizione con la spia corrispondente
accesa. Le spie delle altre piastre programmate
lampeggiano.
Per visualizzare il tempo restante delle altre piastre
programmate, premere ripetutamente il tasto :
verranno mostrati in sequenza e in senso orario
i tempi di tutte le piastre programmate, a partire
da quella anteriore sinistra.
Modificare la programmazione
1. Premere ripetutamente il tasto finché non viene
mostrato il tempo della piastra che si intende
modificare.
2. Agire sui tasti per impostare il nuovo
tempo.
3. Confermare premendo il tasto .
Per cancellare una programmazione, agire come
sopra. Al punto 2 premere contemporaneamente
i tasti : la programmazione si azzera e il
display esce dalla modalità programmazione.
Blocco dei comandi
Quando il piano cottura è in funzione, è possibile
bloccare i comandi per evitare il rischio di modifiche
fortuite alle regolazioni (bambini, operazioni di pulizia,
ecc.). Premendo il tasto i comandi si bloccano
e la spia che si trova sopra al tasto si accende.
Per tornare ad agire sulle regolazioni (es. interrompere
la cottura) è necessario sbloccare i comandi: premere
il tasto per qualche istante, la spia si spegne e i
comandi si sbloccano.
Spegnimento del piano cottura
Premendo il tasto lapparecchio si spegne.
Se i comandi dellapparecchio sono stati bloccati,
continueranno ad essere bloccati anche dopo aver
riacceso il piano di cottura. Per poter riaccendere
il piano è necessario prima sbloccare i comandi.
Modalità demo
È possibile impostare una modalità dimostrativa nella
quale il pannello comandi funziona normalmente
(inclusi i comandi relativi alla programmazione), ma
gli elementi riscaldanti non si accendono. Per attivare
la modalità demo occorre che il piano sia acceso
e con il blocco comandi attivato.
 Premere contemporaneamente il tasto della
piastra posteriore sinistra, il tasto di quella
anteriore destra e il tasto per qualche secondo;
 il display visualizza alternativamente le scritte E
e MO e il piano si spegne;
 alla successiva riaccensione il piano si troverà in
modalità demo.
Per uscire da questa modalità:
 con il piano acceso e il blocco comandi attivato,
premere nuovamente i tasti nel modo sopra
indicato;
 il display visualizza la scritta RE e AL e il piano
si spegne;
 alla successiva riaccensione funzionerà
normalmente.

IT
9
Consigli pratici per luso
dellapparecchio
Per ottenere le migliori prestazioni dal piano di cottura:
 adoperare pentole con fondo piatto per essere certi
che aderiscano perfettamente alla zona riscaldante;
 adoperare sempre pentole di diametro sufficiente a
coprire completamente la zona riscaldante, in
modo da garantire lo sfruttamento di tutto il calore
disponibile;
 accertarsi che il fondo delle pentole sia sempre
perfettamente asciutto e pulito, per garantire la
corretta aderenza e una lunga durata, sia alle zone
di cottura che alle pentole stesse;
 evitare di utilizzare le stesse pentole utilizzate
sui bruciatori a gas: la concentrazione di calore
sui bruciatori a gas può deformare il fondo della
pentola, che perde aderenza;
 non lasciare mai una zona di cottura accesa senza
pentola poiché il suo riscaldamento, raggiungendo
rapidamente il livello massimo, potrebbe
danneggiare gli elementi riscaldanti.

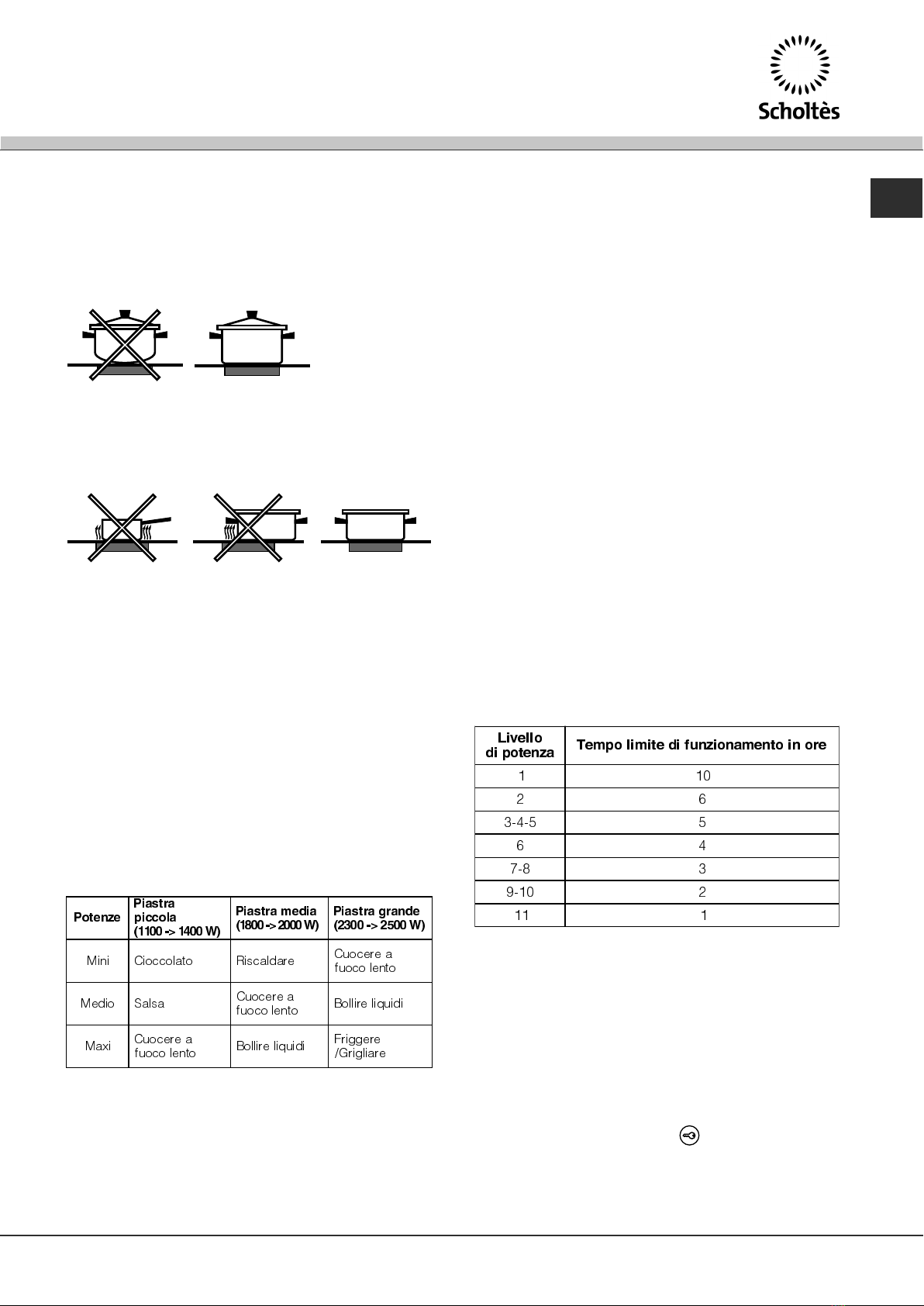

Livelli di potenza consigliati per i vari tipi di cottura:
Dispositivi di sicurezza
Indicatori di calore residuo
Finché la temperatura delle zone di cottura rimane
superiore a 60°C, anche dopo larresto gli indicatori di
calore residuo situati vicino alla zona di cottura
relativa restano accesi per prevenire il rischio di ustioni.
Inattività
Se il piano viene acceso ma resta inutilizzato per circa
2 minuti, viene attivata la funzione di blocco comandi.
Se la stessa situazione permane per altri 4 minuti
circa, il piano si spegne automaticamente.
Surriscaldamento
Un uso prolungato del piano di cottura può provocare
il surriscaldamento dei componenti elettronici.
In questi casi un dispositivo di protezione termica
impone temporaneamente una potenza ridotta (pari a
3) sulle zone di cottura anteriori finché la temperatura
non sarà scesa a un livello accettabile.
Interruttore di sicurezza
Lapparecchio è dotato di un interruttore di sicurezza
che spegne le zone di cottura automaticamente
quando viene raggiunto un tempo limite di utilizzo
a un dato livello di potenza (vedi tabella). urante
linterruzione di sicurezza, il display visuallizza
alternativamente le lettere TI e ME.
Segnale acustico
Alcune anomalie, quali:
 un oggetto (pentola, posata, ecc.) posto per oltre
10 secondi sullarea dei comandi,
 un versamento sullarea dei comandi,
 una pressione esercitata a lungo su un tasto,
possono provocare lemissione di un segnale
acustico. Rimuovere la causa del malfunzionamento
per interrompere il segnale acustico. In queste
situazioni i comandi si bloccano automaticamente:
per sbloccarli premere il tasto , le impostazioni
vengono mantenute. Se la causa dellanomalia non
viene rimossa, il segnale acustico persiste e il piano si
spegne.
  
   
 
         
    
 
   
   
  
     

       


 

 
 
 

10
IT
Precauzioni e consigli
 Lapparecchio è stato progettato e costruito
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme alle
seguenti irettive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni
- 93/68/CEE del 22/07/93 e successive modificazioni.
Sicurezza generale
 Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
 Lapparecchio non va installato allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
 Non toccare la macchina a piedi nudi o con le mani
o i piedi bagnati o umidi.
 Lapparecchio deve essere usato per cuocere
alimenti, solo da persone adulte e secondo le
istruzioni riportate in questo libretto. Non utilizzare
il piano come superficie di appoggio, né come
tagliere.
 Il piano in vetroceramica è resistente agli urti
meccanici, tuttavia può incrinarsi (o eventualmente
frantumarsi) se colpito con un oggetto appuntito,
quale un utensile. In questi casi, scollegare
immediatamente lapparecchio dalla rete di
alimentazione e rivolgersi allAssistenza.
 Se la superficie del piano è incrinata, spegnere
l'apparecchio per evitare la possibilità di scosse
elettriche.
 Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde
del piano cottura.
 Non dimenticare che la temperatura delle zone di
cottura rimane piuttosto elevata per almeno trenta
minuti dopo lo spegnimento. Il calore residuo è
segnalato anche da un indicatore (vedi Avvio e utilizzo).
 Tenere a debita distanza dal piano cottura qualsiasi
oggetto che potrebbe fondere, ad esempio oggetti
in plastica, in alluminio o prodotti con un elevato
contenuto di zucchero. Fare particolare attenzione
a imballaggi e pellicole in plastica o alluminio:
se dimenticati sulle superfici ancora calde o tiepide
possono causare un grave danno al piano.
 Assicurarsi che i manici delle pentole siano sempre
rivolti verso linterno del piano cottura per evitare
che vengano urtati accidentalmente.
 Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
 Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
Smaltimento
 Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
 La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e lambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi
di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno
rivolgersi al servizio pubblico preposto o ai
rivenditori.

IT
11
Manutenzione e cura
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
 Evitare luso di detergenti abrasivi o corrosivi, quali
i prodotti in bombolette spray per barbecue e forni,
smacchiatori e prodotti antiruggine, i detersivi in
polvere e le spugne con superficie abrasiva: possono
graffiare irrimediabilmente la superficie.
 Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
 Per una manutenzione ordinaria, è sufficiente lavare
il piano con una spugna umida, asciugando quindi
con una carta assorbente per cucina.
 Se il piano è particolarmente sporco, strofinare con
un prodotto specifico per la pulizia delle superfici
in vetroceramica, sciacquare e asciugare.
 Per rimuovere gli accumuli di sporco più consistenti
servirsi dellapposito raschietto fornito in dotazione.
Intervenire non appena possibile, senza attendere
che lapparecchio si sia raffreddato, per evitare
lincrostazione dei residui. Eccellenti risultati si
possono ottenere usando una spugnetta in filo
dacciaio inossidabile - specifica per piani in
vetroceramica - imbevuta di acqua e sapone.
 Il raschietto in dotazione è tagliente: utilizzarlo con
attenzione.
 In caso sul piano cottura si fossero
accidentalmente fusi oggetti o materiali quali
plastica o zucchero, rimuoverli con il raschietto
immediatamente, finché la superficie è ancora
calda.
 Una volta pulito, il piano può essere trattato
con un prodotto specifico per la manutenzione e la
protezione: la pellicola invisibile lasciata da questo
prodotto protegge la superficie in caso di
scolamenti durante la cottura. Si raccomanda
di eseguire queste operazioni con lapparecchio
tiepido o freddo.
 Ricordarsi sempre di risciacquare con acqua pulita
e asciugare accuratamente il piano: i residui di
prodotti potrebbero infatti incrostarsi durante la
successiva cottura.
Telaio in acciaio inox (solo nei modelli con cornice)
Lacciaio inossidabile può macchiarsi per effetto
di unacqua molto calcarea lasciata per un periodo
di tempo prolungato a contatto dello stesso oppure a
causa di prodotti per la pulizia contenenti fosforo.
Si consiglia di sciacquare abbondantemente e
asciugare con cura dopo la pulizia del piano. In caso
di versamenti dacqua, intervenire rapidamente
asciugando con cura.
 Alcuni piani cottura hanno una cornice in alluminio
somigliante allacciaio inox. Non utilizzare prodotti per
la pulizia e lo sgrassaggio non idonei per lalluminio.
Smontare il piano
Nel caso si renda necessario smontare il piano
cottura:
1. togliere le viti che fissano le molle di centraggio
sui lati;
2. allentare le viti dei ganci di fissaggio sugli angoli;
3. estrarre il piano cottura dal vano del mobile.
 Raccomandiamo di evitare di accedere ai
meccanismi interni per tentare una riparazione. In
caso di guasto, contattare lAssistenza.

12
IT
Descrizione tecnica
dei modelli
In queste tabelle sono riportati, modello per modello, i valori di assorbimento energetico, il tipo di elemento
riscaldante (alogeno o radiante) e il diametro di ciascuna zona di cottura.
3LDQL FRWWXUD 77  77  77 
=RQH GL FRWWXUD
                 
3RVWHULRUH G[ +   5   +  
$QWHULRUH G[ 5   5   52  [
3 R VWHULR UH V[ +  
$ Q WH ULR UH V [ 5  
&HQWUR +   5  
6LQLVWUD
 
[ 52  [
3RWHQ D WRWDOH   
+ DORJHQR KDORULQJ 5 UDGLDQWH VLQJROR 52 UDGLDQWH RYDOH 5' UDGLDQWH GRSSLR 57 UDGLDQWH WULSOR
3LDQL FRWWXUD 77  77  77 
=RQH GL FRWWXUD
                 
3RVWHULRUH G[ 5   +   5  
$QWHULRUH G[ 52  [ +   5  
3RVWHULRUH V[ 5  
 

 

$QWHULRUH V[ 5   5   5  
&HQWUR
'HVWUD
3RWHQ D WRWDOH   
+ DORJHQR KDORULQJ 5 UDGLDQWH VLQJROR 52 UDGLDQWH RYDOH 5' UDGLDQWH GRSSLR 57 UDGLDQWH WULSOR
3LDQL FRWWXUD 77*  77  77 
=RQH GL FRWWXUD
                 
3RVWHULRUH G[ 5   5   5  
$QWHULRUH G[ +   +   +  
3RVWHULRUH V[ +   +   +  
$QWHULRUHV[ 5  5  5 
&HQWUR
'HVWUD
3RWHQ D WRWDOH   
+ DORJHQR KDORULQJ 5 UDGLDQWH VLQJROR 52 UDGLDQWH RYDOH 5' UDGLDQWH GRSSLR 57 UDGLDQWH WULSOR
3LDQL FRWWXUD 77  77  77 
=RQH GL FRWWXUD
                 
3RVWHULRUH G[ 5   5   5  
$QWHULRUHG[ 5  5  5 
3RVWHULRUH V[ +   5   5  
$QWHULRUH V[ 5   5   5  
&HQWUR
'HVWUD
3RWHQ D WRWDOH   
+ DORJHQR KDORULQJ 5 UDGLDQWH VLQJROR 52 UDGLDQWH RYDOH 5' UDGLDQWH GRSSLR 57 UDGLDQWH WULSOR
3LDQL FRWWXUD 77  77  77 
=RQH GL FRWWXUD
                 
3 R VWHULR UH G [ 5   +  
$ Q WH ULR UH G [ 5   52  [
3RVWHULRUH V[ +   +   +  
$QWHULRUH V[ 5   5   5  
&HQWUR
'HVWUD 5  [
3RWHQ D WRWDOH   
+ DORJHQR KDORULQJ 5 UDGLDQWH VLQJROR 52 UDGLDQWH RYDOH 5' UDGLDQWH GRSSLR 57 UDGLDQWH WULSOR
3LDQL FRWWXUD 77 
=RQH GL FRWWXUD
     
3 R VWHULR UH G [
$ Q WH ULR UH G [
3 R V WH ULR UH V [ +       
$ Q WH ULR UH V [ 5       
&HQWUR
'HVWUD 52  [
3RWHQ D WRWDOH 
+ DORJHQR KDORULQJ 5 UDGLDQWH VLQJROR 52 UDGLDQWH RYDOH 5' UDGLDQWH GRSSLR 57 UDGLDQWH WULSOR

GB
Operating Instructions
HOB
TT 8254
TT 8054
TT 7334
TT 7054
TT 7244
TT 7064
TTG 7324
TT 6324
TT 6224
TT 6 34
TT 6234
TT 6244
TT 6054
TT 6044
TT 6 43
TT 6 33
Contents
Installation, 4- 6
Positioning
Electrical connection
Description of the appliance, 7- 8
Control panel
Extendable cooking zones
Start-up and use, 9-2
Switching on the hob
Switching on the cooking zones
Switching on the extendable cooking zones
Switching off the cooking zones
Heating elements
Programming the cooking time
Control panel lock
 emo mode
Practical advice on using the appliance
Safety devices
Precautions and tips, 22
General safety
isposal
Maintenance and care, 23
Switching the appliance off
Cleaning the appliance
Removing the hob
Technical description of the models, 24
Italiano, 1
GB
Français, 25
eutsch, 49Nederlands,
37
English,13
FR
DENL
IT
Português, 61
PT

14
GB
Installation
 Before operating your new appliance please read this
instruction booklet carefully. It contains important
information for safe use, installation and care of the
appliance.
 Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning
 Keep packaging material out of the reach of children. It
can become a choking or suffocation hazard (see
Precautions and tips .
 The appliance must be installed by a qualified
professional according to the instructions provided.
Incorrect installation may damage property or cause
harm to people or animals.
Fitting the appliance
Use the appropriate cabinet to ensure that the appliance
functions properly.
 The supporting surface must be heat-resistant up to a
temperature of around 100°C.
 If the appliance is to be installed above an oven, the
oven must have a forced ventilation cooling system.
 Avoid installing the hob above a dishwasher: if this
cannot be avoided, place a waterproof separation
device between the two appliances.
 Depending on the hob you want to install, the cabinet
must have the following dimensions (see figure :
Ventilation
To allow adequate ventilation and to avoid overheating
of the surrounding surfaces the hob should be
positioned:
 At a minimum of
40 mm from the
back panel and 600
mm from any other
vertical surfaces.
 Maintaining a
minimum distance of
10 mm between the
installation cavity
and the cabinet
underneath.
Fixing
The appliance must be installed on a perfectly level
supporting surface.
Any deformities caused by improper fixing could change
the features and the operation of the hob.
560+/- 1
490+/- 1
48
590
520
690
520
560 +/- 1
490 +/- 1
48
785
750+/- 1
510
490+/- 1
48
FRONT SIDE OF HOB
30
40
SUPPORTING
SURFACE
UNDERSIDE OF HOB

GB
15
UNDERSIDE OF HOB
The thickness of the supporting surface should be taken
into account when choosing screws for the fixing hooks:
 30 mm thick: 17.55 mm screws
 40 mm thick: 7.55 mm screws
Fix the hob as follows:
1. Use short flat-bottomed screws to fix the 4 alignment
springs in the holes provided in the centre of each side
of the hob.
2. Insert the hob in the cavity, make sure it is in a central
position and push down on the whole perimeter until the
hob is stuck to the supporting surface.
3. For hobs with raised sides: After inserting the hob into
its cavity, insert the 4 fixing hooks (each has its own pin
into the lower edges of the hob, using the long pointed
screws to fix it in place, until the glass is stuck to the
supporting surface.
 The screws for the alignment springs must remain
accessible.
 In order to adhere to safety standards, the appliance
must not come into contact with electrical parts once it
has been installed.
 All parts that ensure the safe operation of the appliance
must not be removable without the aid of a tool.
Electrical connection
 The electrical connection of the hob and any built-in
oven must be carried out separately, both for safety
purposes and to make extracting the oven easier.
Terminal board
On the lower part of the
appliance there is a connection
box for the different types of
electricity supply (the picture is
only an indication and is not an
exact representation of the
purchased model .
Single-phase connection
The hob is equipped with a preconnected electricity
supply cable, which is designed for single-phase
connection. Connect the wires according to the
instructions given in the following table and diagrams:
Voltage and
mains frequency Electrical cable Wire connection
230V 1+N ~
50 Hz
: yellow/green;
N: the two blue wires
together
L: brown and black
together
Other types of connection
If the mains supply corresponds with one of the
following:
Voltage and mains frequency
 400V - 2+N ~ 50 Hz
 230V 3 ~ 50 Hz
 400V - 2+2N ~ 50 Hz
Separate the wires and connect them according to the
instructions given in the following table and diagrams:
Voltage and
mains frequency Electrical cable Wire connection
400V - 2+N ~
50 Hz
230V 3 ~
50Hz
: yellow/green;
N: the two blue wires together
L1: black
L2: brown
400V - 2+2N ~
50 Hz
: yellow/green;
N1: blue
N2: blue
L1: black
L2: brown
If the mains supply corresponds with one of the
following:
Voltage and mains frequency
 400V 3 - N ~ 50 Hz
proceed as follows:
 The cable provided is not suitable for the following
types of installation.
1. Use a suitable supply cable, H05RR-F or higher, with
the right dimensions (cable section: 2.5 mm .
2. To open the terminal board, insert a screwdriver into
the side tabs of the cover and open it (see Terminal
board picture .
3. Loosen the cable clamp screw and the terminal board
screws according to the type of connection required and
position the connection supports as shown in the
following table and diagrams.
4. Position the wires according to the following table and
diagrams and connect the appliance by tightening all
the screws for the springs as much as possible.
Voltage and
mains frequency Electrical connections Terminal board
400V 3-N ~ • 50
Hz Three-phase 400
5. Secure the power supply cable by fastening the cable
clamp screw, then put the cover back on.

1
GB
5
12
3
4
U-bolt
connection support
Phase PhasePhase Neutral Earth
Three-phase 400
Connecting the supply cable to the mains
If the appliance is being connected directly to the mains
an omnipolar circuit-breaker must be installed with a
minimum opening of 3 mm between contacts.
 The installer must ensure that the correct electrical
connection has been made and that it is compliant with
safety regulations.
Before connecting to the power supply, make sure that:
 The appliance is earthed and the plug is compliant
with the law.
 The socket can withstand the maximum power of the
appliance, which is indicated on the attached data
plate.
 The voltage is in the range between the values
indicated on the data plate.
 The socket is compatible with the plug of the
appliance. If the socket is incompatible with the plug,
ask an authorised technician to replace it. Do not use
extension cords or multiple sockets.
 Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
 The cable must not be bent or compressed.
The cable must be checked regularly and replaced by
authorised technicians only.
 The manufacturer declines any liability should these
safety measures not be observed.

GB
17
Description of the
appliance
Control panel
INCREASE POWER button switches on the
hotplate and controls the power (see Start-up and
use).
REDUCE POWER button controls the power and
switches off the hotplate (see Start-up and use).
POWER indicator provides a visual display for the
current heat level.
ON/OFF button switches the appliance on and off.
ON/OFF indicator light shows whether the
appliance is on or off.
PROGRAMME TIMER button controls the cooking
programme times (see Start-up and use).
PROGRAMME TIMER display shows the
programme chosen (see Start-up and use).
COOKING ONE PROGRAMMED indicator lights
show which cooking zones are being used during a
cooking programme (see Start-up and use).
CONTROL PANEL LOCK button prevents
accidental changes to the hob settings (see Start-
up and use).
CONTROL PANEL LOCK indicator light shows the
control panel has been locked (see Start-up and
use).
The control panel described in this manual is only a representative example: it may not exactly match the panel on
your appliance.
POWER
indicator
COOKING ONE PROGRAMMED
indicator lights
INCREASE POWER
button
REDUCE POWER
button
ON/OFF
button
ON/OFF
indicator
light
CONTROL PANEL LOCK
button
CONTROL PANEL LOCK
indicator light
PROGRAMME TIMER button
PROGRAMME TIMER display
Cooking zone
indicator

18
GB Extendable cooking zones
Certain models come with extendable cooking zones. These may be circular or oval and vary in their extensibility
(they may be double or triple plates). A list of controls is given below (these controls are only present in models with
the extendable cooking zone option).
Circular extendable plate Oval extendable plate
DOUBLE PLATE ON
button
TRIPLE PLATE ON
button
DOUBLE PLATE ON
indicator light
TRIPLE PLATE ON
indicator light
DOUBLE PLATE ON
button
TRIPLE PLATE ON
button
DOUBLE PLATE ON
indicator light
TRIPLE PLATE ON
indicator light
DOUBLE PLATE ON button switches on the double
plate (see Start-up and use).
DOUBLE PLATE ON indicator light shows the
double plate has been switched on.
TRIPLE PLATE ON button switches on the triple
plate (see Start-up and use).
TRIPLE PLATE ON indicator light shows the triple
plate has been switched on.
DOUBLE PLATE ON button switches on the double
plate (see Start-up and use).
DOUBLE PLATE ON indicator light shows the
double plate has been switched on.
TRIPLE PLATE ON button switches on the triple
plate (see Start-up and use).
TRIPLE PLATE ON indicator light shows the triple
plate has been switched on.

GB
19
 The glue applied on the gaskets leaves traces of
grease on the glass. Before using the appliance, we
recommend you remove these with a special non-
abrasive cleaning product. uring the first few hours
of use there may be a smell of rubber which will
disappear very quickly.
 A few seconds after the hob is connected to the
electricity supply, all the lights and indicators on the
control panel will switch on for a few seconds and a
short buzzer will sound. It will be possible to switch on
the hob only after the lights and indicators have
switched off.
Switching on the hob
To switch the hob on, press and hold the button
for about a second.
Switching on the cooking zones
Each cooking zone is
controlled by a device
consisting of two buttons
(- and +).
 Press the button to activate the hotplate, then
set the power to the level required using the
and buttons.
 To set the power to maximum, hold down the
button briefly.
Switching on the extendable cooking
zones
 ouble plate:
1. Press the button to switch on the smaller
internal cooking zone.
2. If the second zone is circular: press the
button to switch on (or off) the second cooking
zone. If the second zone is oval: press the
button.
 Triple plate:
1. Activate the double plate as directed.
2. If the cooking zone is circular: Press the
button to switch on (or off) the whole cooking zone
(triple plate). If the cooking zone is oval: press the
button.
 It is possible to switch the whole extendable cooking
zone (triple plate) on or off by pressing the button
if it is circular, if it is oval.
Switching off the cooking zones
 Press the button: the power of the cooking zone
will progressively decrease until it is switched off.
 Alternatively, the and buttons may be
pressed simultaneously. This immediately returns
the power setting to 0 and the cooking zone
switches off.
Heating elements
It is possible to install two types of heating elements
according to the appliance model:
halogen and radiant elements.
Halogen elements emit heat via radiation from the
halogen lamps they contain.
They have similar properties to gas burners: they are
easy to control and reach set temperatures quickly,
allowing you to see the power used.
Radiant elements are composed of a series of coils
that allow heat to be distributed evenly at the base of
the cookware, so that all slow-flame cooking may be
carried out successfully, for example stews, sauces or
reheated dishes.
Start-up and use

20
GB Programming the cooking time
 All the cooking zones may be programmed for a
length of time between 1 and 99 minutes.
1. Switch the hotplate on and set the temperature.
2. Press the button repeatedly until the light
corresponding to the plate you wish to use illuminates.
3. Set the cooking time using the and
buttons.
4. Confirm by pressing the button.
The timer begins counting down immediately. When
the set programme has finished, a buzzer sounds for
about 10 seconds and the cooking zone switches off.
Repeat the above procedure for each hotplate you
wish to programme.
Using multiple programmes and the display
If one or more plates are programmed, the display will
show the data for the plate with the least time
remaining, and the light corresponding to the position
of the plate will be switched on. The lights
corresponding to the other plates programmed will
flash.
To display the time remaining for the other
programmed plates, press the button repeatedly.
The times remaining for each plate will be shown in a
clockwise order, beginning with the front left plate.
Changing the programme
1. Press the button repeatedly until the time you
wish to change is shown.
2. Use the buttons to set the new time.
3. Confirm by pressing the button.
To cancel a programme, follow the above points.
When it comes to point 2, press the buttons
simultaneously. The setting will return to zero and the
display will no longer be operating in the programme
set function.
Control panel lock
When the hob is switched on, it is possible to lock the
oven controls to avoid accidental changes to the
settings (by children, during cleaning, etc.). Press the
button to lock the control panel: the indicator light
above the button will switch on.
To use any of the controls (e.g. to stop cooking), you
must switch off this function. Press the button for a
few moments, the indicator light will switch off and the
lock function will be removed.
Switching off the hob
Press the button to switch the appliance off.
If the control panel lock is on, the controls will
continue to be locked even after the hob is switched
on again. In order to switch the hob on again, you
must first remove the lock function.
Demo mode
It is possible to set the hob to a demonstration mode
where all the controls work normally but the heating
elements do not switch on. To activate the demo
mode the hob must be switched on, with the control
panel lock activated.
 Press the button for the rear left plate, the
button for the front right plate and the button
simultaneously and hold them for three seconds.
 The display will alternate between E and MO and
the hob will be switched off.
 When the hob is switched on again it will be set to
the demo mode.
To cancel this function:
 When the hob is switched on and the control panel
lock is on, press the buttons as instructed above.
 The display will alternate between RE and AL and
the hob will be switched off.
 When it is next switched on, the hob will function
normally.
