1
SIROCO
VENTILADOR DE TECHO DIMABLE
DIMMABLE CEILING FAN
329514D
(ES) GUÍA DE INSTALACIÓN · p 2
(EN) INSTALLATION GUIDE · p 9
Para ver la ficha técnica de producto completa, puede usar el si
g
uiente códi
g
o QR:
Para cualquier duda técnica pongase en contacto con nuestro Departamento Técnico.
Estamos a su servicio en nuestro email [email protected] o en nuestro teléfono 961 601 051 Ext. 229 Rev.10.23

2
LISTADO DE COMPONENTES INCLUIDOS.
Abra con cuidado el embalaje. Retire los elementos de las inserciones de espuma de poliestireno. Retire la
carcasa del motor y colóquela sobre una alfombra o espuma de poliestireno para evitar dañar el acabado.
Nota: Verifique con el inventario de piezas que se hayan incluido todas las piezas antes de iniciar la
instalación.
RECOMENDACIONES DE SEGURIDAD.
 Lea detenidamente este manual antes de comenzar la instalación y guarde estas instrucciones.
 Para evitar una posible descarga eléctrica, antes de instalar su ventilador, desconecte la
alimentación apagando el diferencial de línea de techo y el interruptor de pared asociado.
 Todo el cableado debe estar de acuerdo con las normas eléctricas nacionales y locales.
 Para reducir el riesgo de lesiones personales, no doble ni modifique la posición de las palas. Nunca
inserte objetos extraños entre las aspas giratorias del ventilador.
 Para reducir el riesgo de incendio, descarga eléctrica o daño al motor, no use reguladores de
velocidad de pared con este ventilador. Use solo el control de velocidad del mando a distancia.
 NOTA: Las precauciones e instrucciones de seguridad importantes que aparecen en el manual no
están destinadas a cubrir todas las condiciones posibles, y situaciones que pueden ocurrir. Debe
entenderse que el sentido común y la precaución son factores necesarios en la instalación y
funcionamiento de este ventilador.
Cuerpo (motor ventilador)
y soporte a techo Aspas (3 uds) Módulo de control y mando
Placa Led Difusor de cristal Pack herrajes instalación

3
GUIA DE INSTALACIÓN
Preparación de la instalación:
Para evitar lesiones personales y daños, asegúrese de que la ubicación para colgar permita 2,3 metros
libre desde suelo hasta las aspas y 76cm libres en la horizontal desde cualquier pared o elemento
constructivo.
Asegúrese que el techo puede soportar el peso del ventilador.
Instalación del Soporte a techo:
INSTALACIÓN EN TECHO DE MADERA O ESCAYOLA.
INSTALACIÓN EN TECHO DE CEMENTO
2,3m
De las aspas
al suelo
76cm
Desde la
pared o
cualquier
objeto
Balancines Tornillos
Tornillo de expansión

4
Montaje de los componentes del ventilador:
1- Conexión de módulo y fijación a techo del ventilador.
1- Conectar el módulo de control al ventilador: Conecte los cables del ventilador siguiendo la guía
de color y números indicados en el módulo.
2-Conectar los cables de corriente a la regleta.
3.-Colgar el ventilador en el gancho del soporte al techo

5
4.- Conectar los cables al receptor
5.- Fijar el ventilador al soporte del techo
Toma de tierra
Toma de iluminación
Toma de motor
Toma de corriente

6
2- Montaje de las Aspas
Atornillar las aspas de madera utilizando los tornillos y arandelas proporcionados.
3- Montaje de la placa iluminación. Para montar el plafón metálico fijándolo bajo las aspas.
1.-Desenroscar los tornillos
2.- Conectar la placa iluminación led a los cables que salen del motor mediante la ficha de conexión
rápida.
3.- Colocar la placa iluminación led y fijarla con los tornillos anteriormente desenroscados
7- Colocar el difusor de cristal. Montar el difusor haciendo coincidir las ranuras del difusor con los
suspensores del plafón y girar.
123

7
NOTAS DE FUNCIONAMIENTO:
1. Las primeras 24 horas tras la instalación es normal apreciar un ligero rumor durante el
funcionamiento del ventilador. Tras ese periodo de ajuste el rumor desaparecerá.
2. La luz del ventilador apagada a través del mando a distancia queda en stand-by. Quedará
completamente apagada, si se corta la corriente a través del interruptor de pared.
3. Si realiza la instalación en un falso techo de escayola, madera o metal es posible que se amplifique el
rumor del ventilador debido a la cámara de aire existente. Recomendamos añadir un material aislante
en la cámara del techo para mitigar la trasmisión del sonido.
4. Aspas no intercambiables entre diferentes ventiladores, los conjuntos de aspas están equilibrados
con pesos exactos.
Manual de uso del mando a distancia
Avisos
1. Cada mando a distancia está sincronizado de origen con su ventilador. Otro mando a distancia no
hará que el ventilador funcione. No intercambiar los mandos.
2. Para enlazar el mando por control remoto con la luz del ventilador, inmediatamente después de
encender el ventilador mantenga pulsado el botón 1 unos segundos hasta la confirmación del
enlace con un pitido.
Aseguresé de que el resto de ventiladores están apagados del interruptor de pared para evitar ser
sincronizados.
 OFF Apagado ventilador
 Aire cambiante (Velocidad aleatoria /
Encendido ventilador en la última función F/R)
 ON Encendido ventilador en velocidad
deseada
F/R Inversión giro aspas
Luz ON 3000K
 Luz ON 4500K
 Luz ON 6000K
Reduce intensidad luz
 Aumenta intensidad luz
 Luz ON – OF memoria anterior
Temporizador
Requiere 2 Pilas 1,5V AAA

8
SOLUCIONES A PROBLEMAS DE FUNCIONAMIENTO
1 No giran las aspas, no se enciende la luz o alguna de ellas.
 Comprobar que las conexiones de instalación rápida han quedado bien sujetas hasta su posición
final. (Puede que se desconecten en el momento de la colocación definitiva por la gran cantidad de
cables que se manejan a la vez)
2 Ruidos, roces, zumbidos, golpes cíclicos etc.
 Comprobar que el soporte del techo ha quedado completamente fijo y sujeto en todos sus
puntos.
 Comprobar que el montaje de las alas se ha realizado con las arandelas metálicas y han
quedado bien apretadas. (Es probable que con el paso del tiempo se tengan que volver a apretar).
 Comprobar que no hayan quedado piezas sueltas en el interior del florón ni en las partes
móviles del ventilador.
 Revisar que no se han intercambiado las alas al instalar más de un ventilador. (Cada set de 3
aspas están equilibradas con pesos exactos para evitar vibraciones).
3 No obedece al mando a distancia.
 Comprobar que las baterías hacen buen contacto, están fijadas correctamente o se han agotado.
 Revisar que no se han intercambiado mandos a distancia al instalar más de un ventilador. (Cada
mando a distancia, está sincronizado de origen con su ventilador).
 Volver a sincronizar el mando a distancia con el ventilador. (ver pág. 7)

9
SIROCO
DIMABLE CEILING FAN
329514D
INSTALLATION GUIDE
Y
ou may use the following QR code to view the complete technical data sheet of the product:
If you have any technical questions, please do not hesitate to contact our technical Department.
We are at your disposal in our email: [email protected] Rev.10.23

10
LIST OF INCLUDED COMPONENTS
Carefully open the packaging. Remove the elements from the Styrofoam inserts. Remove the motor
housing and place it on a carpet or on some Styrofoam to avoid damaging the finish.
Note: Check the parts inventory to ensure that all parts have been included before commencing
installation.
SAFETY RECOMMENDATIONS.
• Please read this manual carefully before commencing installation and keep the instructions safe.
• To avoid possible electrical shock, before installing your fan, turn off the circuit breakers and wall
switch to the fan supply line leads.
• All wiring must be in accordance with national and local electrical standards.
• To reduce the risk of personal injury, do not bend or change the position of the blades. Never insert
foreign objects between the rotating fan blades.
• To reduce the risk of a fire, electric shock, or motor damage, do not use wall speed regulators with this
fan. Only use the speed regulator on the remote control.
• NOTE: The important safety instructions and precautions included in the manual are not intended to
cover all possible circumstances or situations. It must be understood that common sense and caution
are essential factors in the installation and operation of this fan.
Blades (3 uds) Fan body (Fan motor)
LED board Light diffusor
Control module and remote control
Installation hardware pack

11
INSTALLATION GUIDE

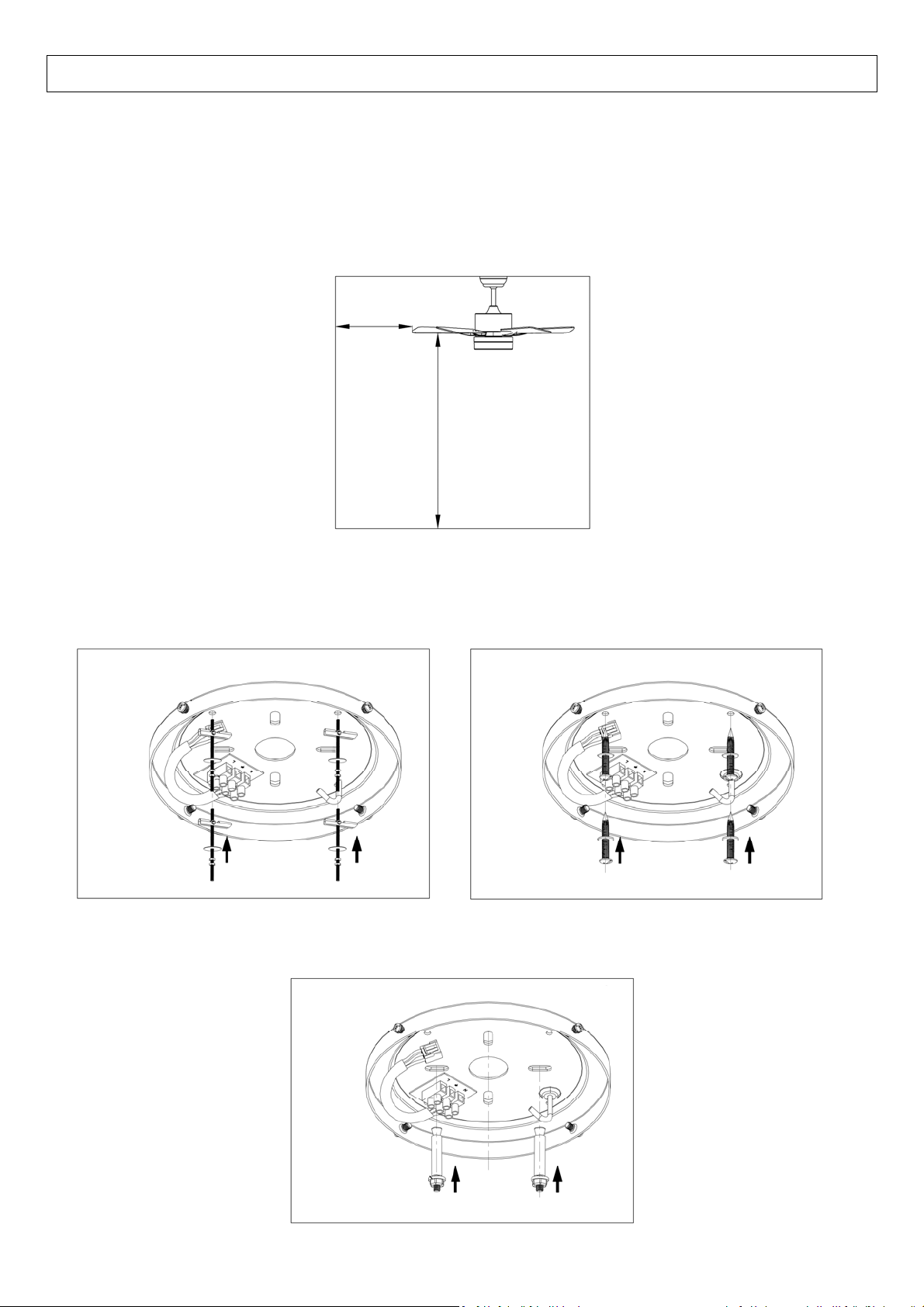

Installation preparation:
To avoid personal injury and damage, ensure that the hanging position allows for at least 2.3 meters
between the floor and the blades and that there is at least 76cm of horizontal distance between the fan and
any wall or other obstruction.
Make sure the ceiling can support the weight of the fan.
Installation of the ceiling mount bracket :
INSTALLATION ON A WOODEN OR PLASTER CEILING
INSTALLATION ON CEMENT CEILING
Special screw Screws
Explosion screw

12

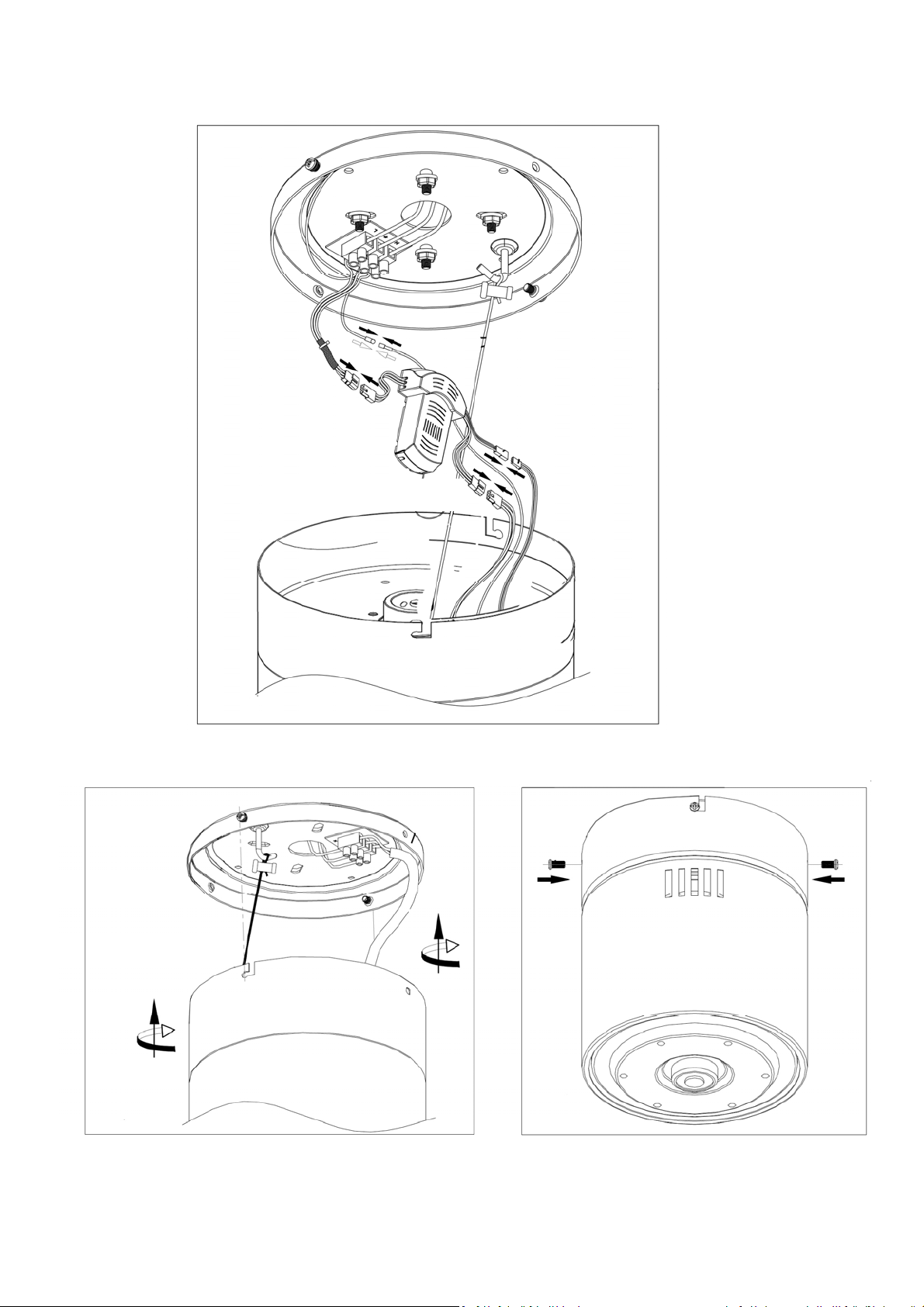

Assembling the fan components:
1- Connecting the control module and fixing fan to the ceiling.
1 - Connect the control module to the fan. Connect the cables using the quick connect tabs.
2 - Connect the power cables to the terminal strip connector.
3 - Hang the fan on the hook of the bracket to the ceiling support.

13
4 - Conect the fan cables to the module
5 - Fix the fan to the ceiling support
Ground wire
Remote control
imput wires
Lamp imput wires
Fan motor´s imput wires

14

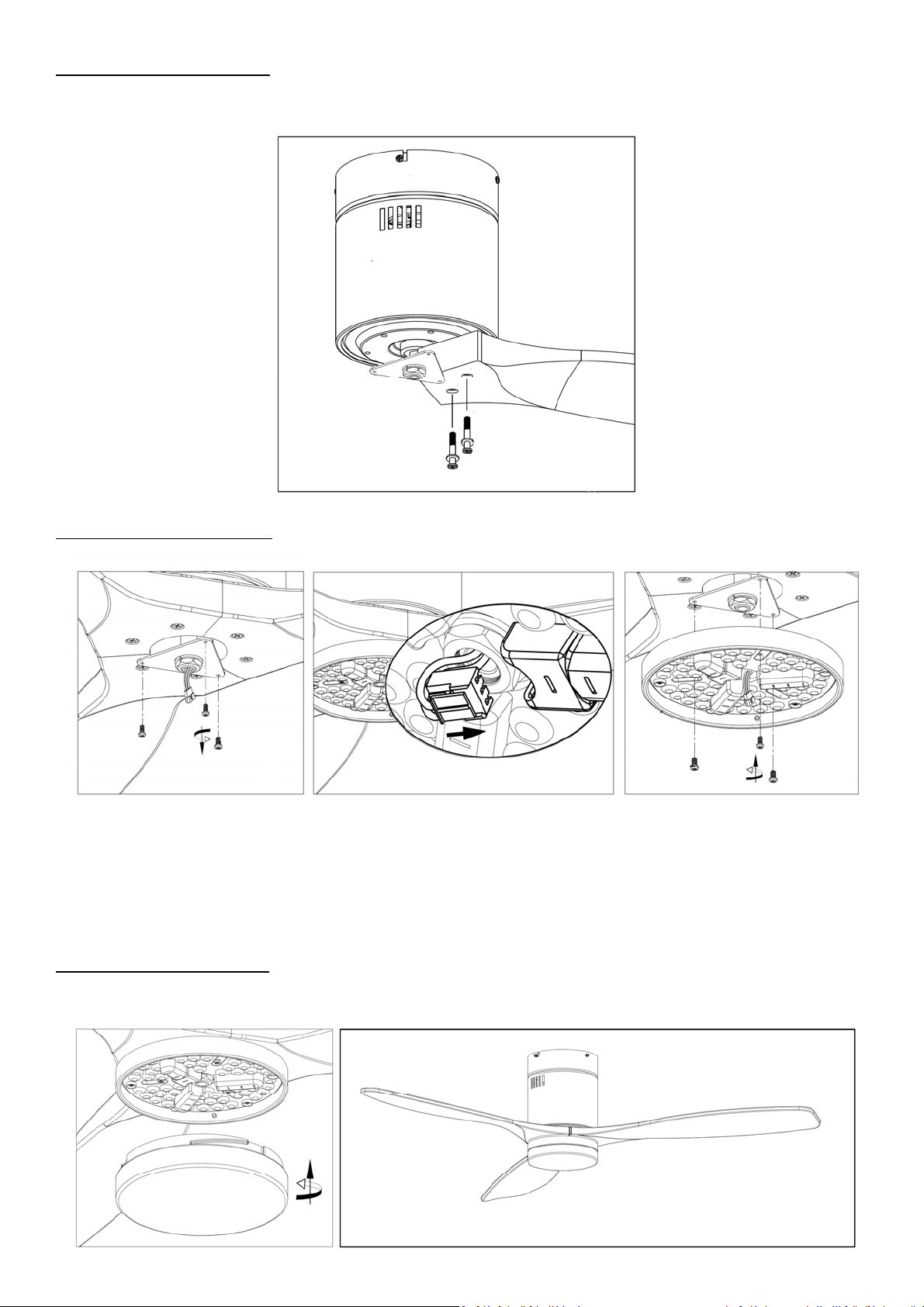

2 - Assembling the blades
Install the wooden blades, using the screws provided.
3 - Fitting the ceiling light. Fit the metal light ring by fixing it in place under the blades
1.-Remove the screws
2.- Connect the led lighting board to the cables coming out of the motor through the quick
connection tab.
3.- Place the led lighting plate and fix it with the previous screws
4 - Fitting the glass shade. Fit the glass shade by aligning the grooves on the shade with the supports on
the metal ring, and rotate.
123

15
REMARKS:
1. The first 24 hours after installation, it is normal to notice a slight noise during fan operation. After this
adjustment period, the rumor will disappear.
2. The light of the fan turned off through the remote control remains in stand-by mode. It will be completely off if
power is cut off through the wall switch.
3. If you are installing the fan in a false ceiling made of plaster, Wood or metal, the noise of the fan may be
amplified due to the existing air chamber. We recommend adding an insulating material in the ceiling chamber
to mitigate the transmission of sound.
4. Non-interchangeable blades between different fans, blade sets are balanced with exact weights.

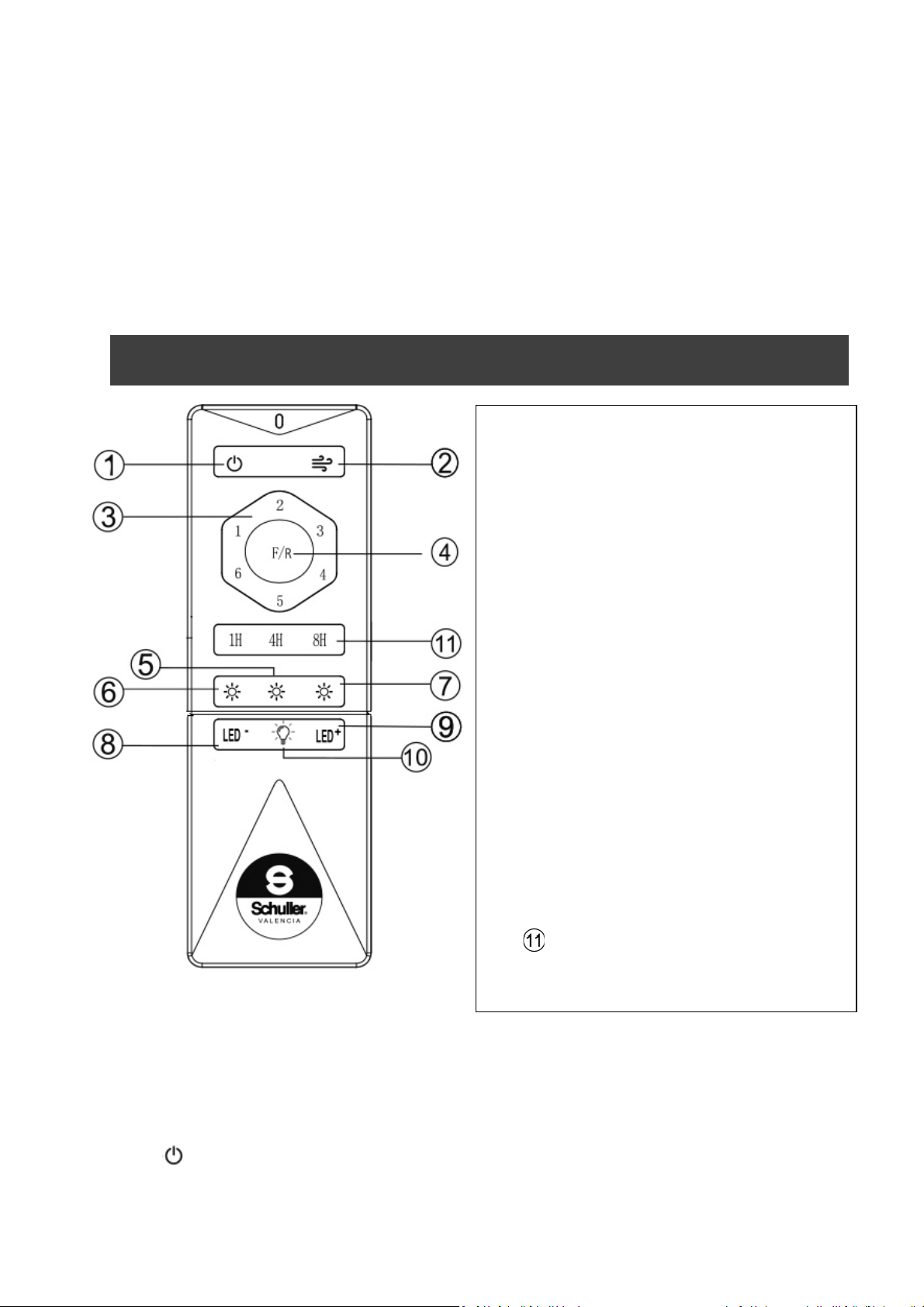

REMOTE CONTROL USERS GUIDE
Notices
1. Each remote control is originally synchronized with its own fan. Another remote control will not
make the fan work. Do not swap them.
2. To link the remote control with the fan light, immediately after turning the fan on, press and hold
the 1 button for a few seconds until a beep sounds.
Make sure all other fans are turned off from the wall switch, to avoid being synchronised.
Fan OFF
 Nature wind. (Changing speed/Fan ON:
Turn on in the last F/R function.) 
 Fan ON. Turn on at the desired speed
Foward / Reverse
Ligth ON 3000K
 Ligth ON 4500K
 Ligth ON 6000K
 Reduce light intensity
 Increase light intensity
 Ligth ON-OFF previous memory
Fan timer
2 1,5V AAA battery

16
POSIBLE SOLUTIONS TO OPERATIONAL PROBLEMS
1. The blades do not rotate, the light or some of them do not turn on.
 Check that the quick installation connections have been securely fastened until their final
position. (They may be disconnected at the time of final placement due to the large number of
cables that are handled at the same time)
2. Noises, rubbing, buzzing, cyclical knocks, etc.
 Check that the ceiling support has been completely fixed and supported at all points.
 Check that the blades have been assembled with the metal washers and that they have
been properly tightened. (It is likely that they will have to be tightened again over time.)
 Check there are no loose pieces inside the canopy or in the mobile parts of the fan.
 Check that the blades have not been swapped when installing more than one fan. (Each set
of 3 blades are balanced with exact weights to avoid vibrations)
3. It does not obey the remote control.
 Check the batteries make contact, are correctly secured or if they have run out.
 Check that remote controls have not been swapped when installing more than one fan.
(Each remote control is originally synchronized with its fan).
 Re-synchronize the remote control with the fan (see page 15)
