sealskin Code User manual

code
Montage instructie
Assembling instruction
Montageanleitung
Instructions de montage
Emballage instruktioner
Instrukcja montazü
C VA #
Assembly instrucon
Instrucuni de montaj
Szerelési útmutató
Pokyny k instalaci
Návod na inštaláciu
SK
GB
PL
D
CZ
RUS
UA
H
RO
Инструкция по установке
Інструкція по установці
Montageanleitung
Instrukcja montażu
Eos II Walk-in (A3)
Indeks: 011-310002100v01
Instrucunile de montaj se refera la instalarea cu deschidere pe stanga
A szerelési útmutató balos verzióra vonatkozik
Návod zobrazuje instalaci sprchového koutu vlevo
Návod na inštaláciu sa vzťahuje na ľavé prevedenie
SK
GB
PL
D
CZ
RUS
UA
H
RO
Instrukcja pokazuje montaż kabiny w wariancie lewym
В инструкции указан монтаж левого варианта кабины
В інструкції вказаний монтаж лівого варіанту кабіни
Assembling instrucon shows installaon of le-side version
Die Montageanleitung stellt die linke Variante der Dusche dar

2
Sealskin Get Wet
additional tools
Ø 6 mm
Ø 3.2 mm
included
Sorszám
3. 1
1
1
1
9.
8.
7.
6.
1.
2.
10.
9
8
11. 9
12. 8
13. 6
2
14.
15.
16.
17.
18.
2
19.
2
1
20.
222.
23.
24.
21.
5
1mm 2mm 3mm4mm
2
1
1
2
2
2
1
5x40 DIN 7991
φ8 DIN 7981
5mm
4. 1
5. 2
M5 Typ ADIN 9021
M4x16 A2 7991
2
11
20.1 20.2
21.1 21.2
4
Omschrijving
обозначение
Bezeichnung
Označenie
Označení
Mark
Jelölés
Componenta
Nr
No.
číslo
počet
No
Nr
Numar
Stück
Kus
Db.
KS
Aantal
Pcs.
штук
SW 2,5
SW 1,5
MODO NEW II
A1 A2
70
80
685-695
785-795
H
2000
2000
90
885-895
2000
maks. 1500
maks. 1500
maks. 1500
Model
100
985-995
2000
110
1085-1095 2000
maks. 1500
maks. 1500
RADAWAY Sp. z o. o. Jasin; ul. Rabowicka 59, 62-020 Swarzędz, Polska
tel. [phone], fax [phone], e-mail: offi[e-mail], www.radaway.pl
120
130
1185-1195
1285-1295
2000
2000
140
1385-1395 2000
max. 1020
maks. 1500
maks. 1500
150
1485-1495 2000
160
1585-1595 2000
maks. 1500
maks. 1500
20
H
14
21
2.
1.
1.
2.

3
Sealskin Get Wet
!

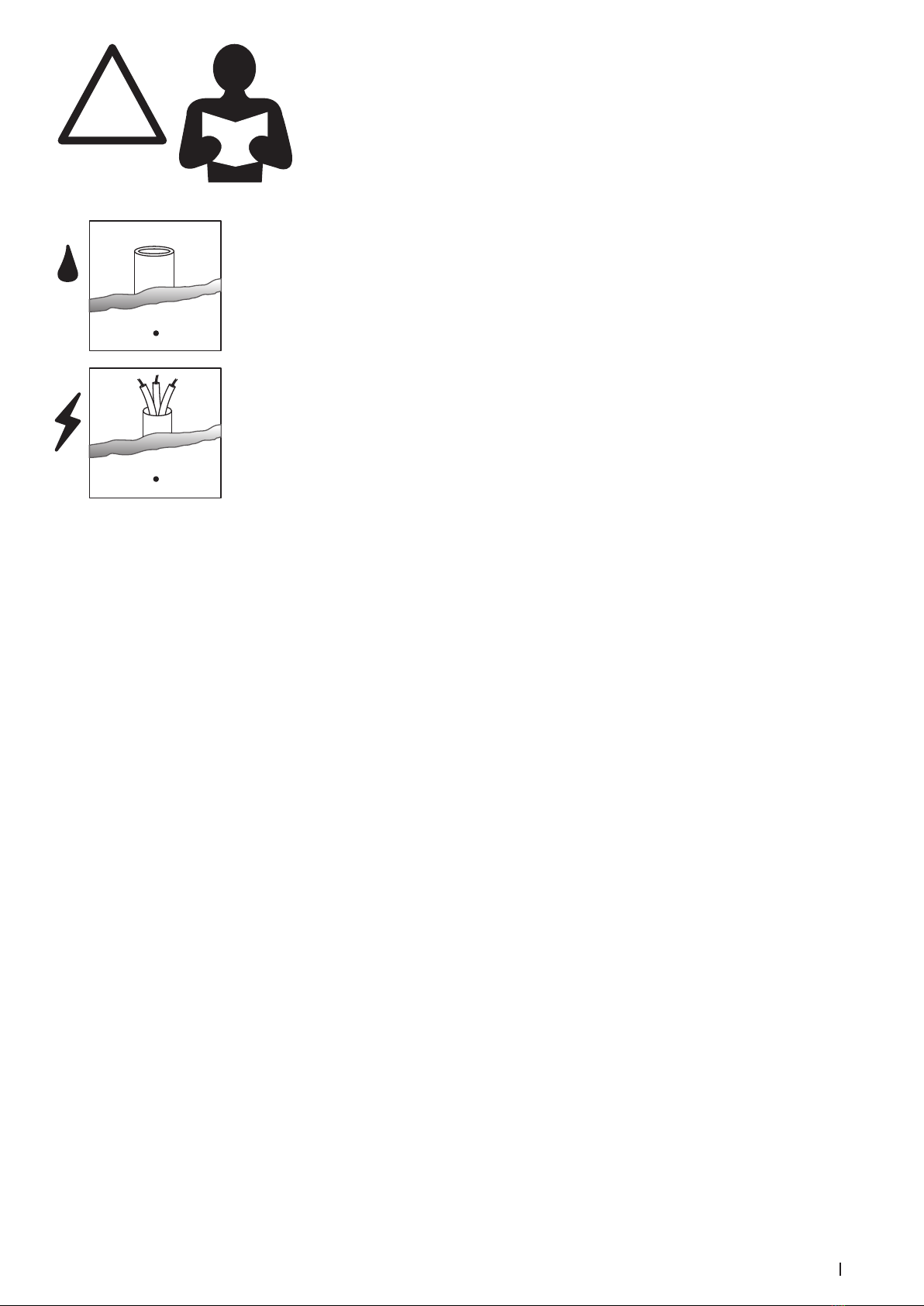

Lees deze instructies aandachtig voordat u aan de installatie begint.
Read instructions carefully before installing this product.
Veuillez lire les instuctions attentivement avant d’installer le produit.
Bitte beachten Sie die Vorschriften sörfaltig bevor Sie mit der
Installation anfangen.
Verzeker u dat er bij de boorplaatsen geen leidingen of elektrische
draden in de muur zitten.
Always be aware of hidden pipes and wires when drilling into walls
and floors.
Avant de percer, s’assurer qu’il n’y a pas de tuyaux ou fils électrique
caché dans le mur.
Bitte prüfen Sie ob sich an den Bohrstellen keine Leitungen oder
elektrische Kabel befinden.
NL
GB
FR
DE
NL
GB
FR
DE

4
Sealskin Get Wet

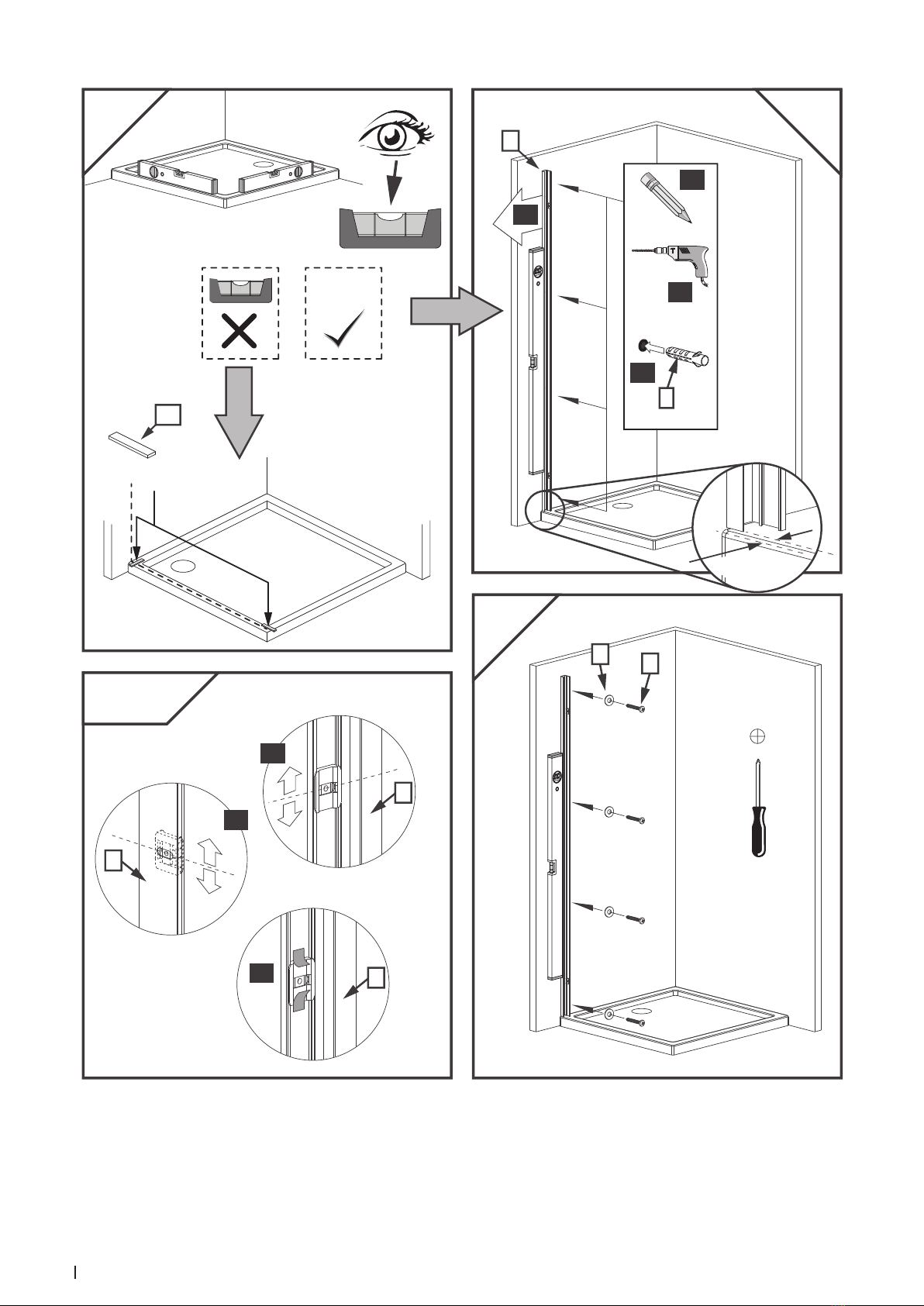

1-5mm
4
56
2
φ8
12
3
2.1
12
2
2
2
~10mm
4x4
OK
1
3
4
2
1
1
2

5
Sealskin Get Wet
0mm
1
1
1
1
K
K
Y = K - 5mm
Y
SW 2,5
5
3
4
5
7
5.1
5.2
4.1
3
1
2
Scker
label
Nálepka
наклейка
Címke

6
Sealskin Get Wet
1
1
1
6
SW 2,5
SW 2,5
A
A
B
B
φ8
3
9
8
3
5.6 5.7
5.8
5.3 5.4
5.5
3
9
4
6
10
10 10
10
10
6
8 x2
!

7
Sealskin Get Wet
7
X
X
X
12
12
9
8
7.
17
.2
7.3
24h
SILIKON
11.L
11.L
11.L
1

8
Sealskin Get Wet
1
7
8
11.L
2
3
9
5
7
10
45
6
Markering van zijde met ankalk
Bezeichnung für Glasfläche mit
der EasyClean-Beschichtung
Vodoodpudivím povlakom obalená strana
Boční ukazatel strany s povrchovou úpravou
Сторона стекла с покрытием
Vízlepergető réteggel bevont oldal
Partea cu indicator de acoperire

9
Sealskin Get Wet

10
Sealskin Get Wet

11
Sealskin Get Wet

12
Sealskin Get Wet
Sorszám
2. 1
1
4.
3.
1.
5.
5
4
6. 5
7. 2
2
8.
9.
10.
111.L
11.L 11.R 111.R
12. 4
13. 1
1mm2mm 3mm4mm
1
1
1
5x40 DIN 7991
φ8 DIN 7981
5mm
M5Typ A DIN 9021
M4x16 A2 7991
1
3
Omschrijving
обозначение
Bezeichnung
Označenie
Označení
Mark
Jelölés
Componenta
Nr
No.
číslo
počet
No
Nr
Numar
Stück
Kus
Db.
Buca
KS
Aantal
Pcs.
штук
SW 2,5

13
Sealskin Get Wet

14
Sealskin Get Wet
Prestatieverklaring (DOP)
Declaration Of Performance (DOP)
Leistungserklärung (DOP)
Déclaration de Performance (DOP)
Declaración de Prestaciones (DOP)
Deklaracja właściwości użytkowych (DOP)
1. Product types: / Produkttypen: / Produit type: / Producto tipo: / Producttype: / Typu wyrobu:
GetWet Code CV13, CV14, CV30, CV22, CV55, CV56, CV17, CV18, CV15, CV16, CV03, CV04, CV01, CV02, CV67, CV27,
CV19, CV20, CV11, CV12, CV57, CV23, CV24, CV61, CVA3, CVA1, CVAA, SV01, SV02, SV05, SV06, SV03, SV04
2. Personal hygene (PH) / Persönliche Hygiene (PH) / L’hygiène personnelle (PH) / Higiene personal (PH) / Persoonlijke
hygiëne (PH) / Higiena osobista (PH) /
3. Van Loon / Sealskin B.V.
Tuinstraat 26
5144 NT Waalwijk
Postbus 6, 5140 AA Waalwijk
Nederland
4. n.a.
5. System 4 / System 4 / Système 4 / Sistema 4 / Systeem 4 / System 4 /
6. Determination of product type and factory production control by the manufacturer
Feststellung des Produkttyps und werkseigene Produktionskontrolle durch den Hersteller
Détermination du produit type et contrôle de la production effectuée par le fabrikant
Determinación del producto tipo y control de la producción en fábrica efectuada por el fabricante
De bepaling van het producttype en de productiecontrole in de fabriek wordt door de fabrikant uitgevoerd
Producent przeprowadza: ustalenie typu wyrobu i zakładową kontrolę produkcji
7. n.a.
8. Essential charactheristics
Wesentliche Merkmale
Caractéristiques essentielles
Características esenciales
Essentiële kenmerken
Zasadnicze charakterystyki
Performance
Leistung
Performances
Prestaciones
Prestaties
Właściwości
Harmonized technical specication
Harmonisierte technische Spezikation
Spécications techniques harmonisées
Especicaciones téchnicas armonizadas
Geharmoniseerde techinsche specicaties
Zharmonizowana specykacja techniczna
CA Pass
IR Pass EN 14428:2015
DA Pass
9. The performance of the product identied in points 1 and 2 is in conformity with the declared performance in point 9. This
declaration of performance is issued under the sole responsibility of the manufacturer identied in point 4. Siigned for and
on behalf of the manufacturer by:
Die Leistung des Produkts gemäß den Nummern 1 und 2 entspricht der erklärten Leistung nach Nummer 9. Verant
wortlich für die Erstellung dieser Leistungserklärung ist allein der Hersteller gemäß Nummer 4. Unterzeichnet für den Her
steller und im Namen des Herstellers von:
Les performances du produit identié aux points 1 et 2 sont conformes aux performances décla rées indiquées au point 9.
La présente déclaration des performances est établie sous la seule responsabilité du fabricant identié au point 4. Signé
pour le fabricant et en son nom par:
Las prestaciones del producto identicado en los puntos 1 y 2 son conformes con las prestaciones declaradas en el punto
9. La presente declaración de prestaciones se emite bajo la sola responsabilidad del fabricante identicado en el punto 4.
Firmado por y en nombre del fabricante por:
De prestaties van het in de punten 1 en 2 omschreven product zijn conform de in punt 9 aangegeven prestaties. Deze
prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant:
Ondertekend voor en namens de fabrikant door:
Właściwości użytkowe wyrobu określone w pkt 1 i 2 są zgodne z właściwościami użytkowymi deklarowanymi w pkt 9.
Niniejsza deklaracja właściwości
J. Elsen
Legal representative / Gesetzlicher Vertreter / Représentant légal /
Representante legal / Wettelijke vertegenwoordiger / Przedstawicieli prawnych
Waalwijk, 16-11-2017
Nr. VLS.17.005

15
Sealskin Get Wet
This Get Wet by Sealskin product has a warranty period of 5 years. Normal wear and tear on components
such as transparent gaskets are excluded from this warranty.
Wholesale dealer: ....................................................................................................................................
Adress: ....................................................................................................................................
Phone: ....................................................................................................................................
Fax: ....................................................................................................................................
Installer: ....................................................................................................................................
Adress: ....................................................................................................................................
Phone: ....................................................................................................................................
Fax: ....................................................................................................................................
code
Garantiebewijs
Warranty card
Garantieschein
Carte de garantie
Certificato di garanzia
Certificado de garantiaC VA 3

NL De producent houdt zich het recht voor, ten alle tijde zonder tegenbericht, veranderingen door te voeren.
GB The producer reserves the right to modify the product at any time without prior notice.
DE Der Produzent behält sich jederzeit das Recht, ohne Vorbescheid Abänderungen vorzunehmen.
FR Le producteur se réserve le droit de modifier le produit sans aucun préavis.
SV Tillverkaren förbehåller sig all rätt att produktförändra
PL Producent rezerwuje sobie prawo modyfikacji produktu bez wczesniejszego powiadomienia.
www.sealskin.nl/getwet
