SF 3610.50 User manual

Frederiksen
Viaduktvej 35 – DK-6870 Ølgod – Tlf 75 244966 – Fax. [phone]
e-mail: [email protected] – www.sflab.dk

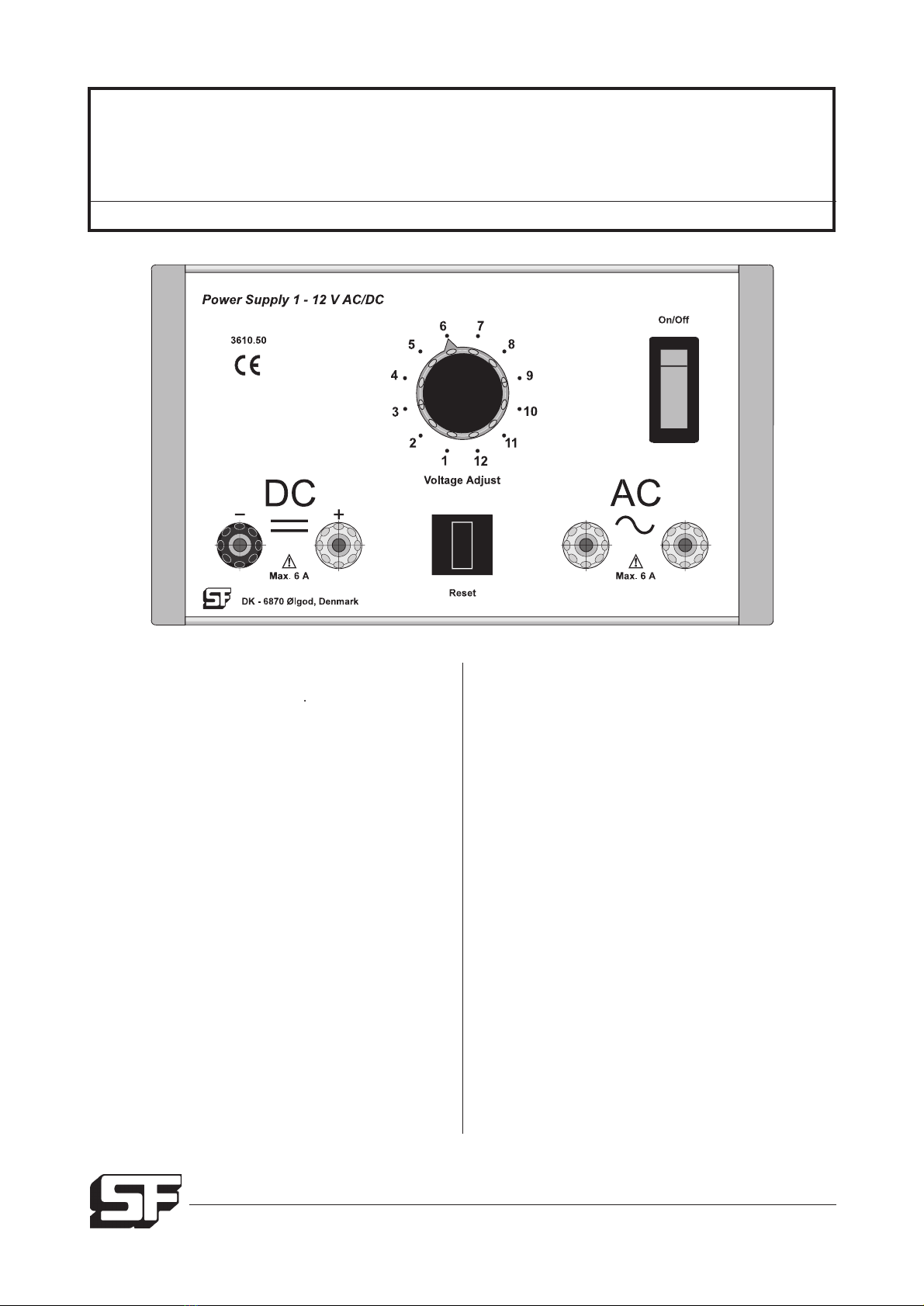

Instruction manual for power supply no 3610.50
04.12.01 Ac 3610.50
The power supply no. 3610.50 provides AC and DC
power in 1 volt increments, from 1 to 12 volts, at up to
6 A. As the AC and DC power are delivered on separate
output connecters, they may be used simultaneously.
Both output are unregulated, and protected from current
overload by thermal circuit breaker. The DC output is
fullwave rectified, but unfiltered.
Operation:
1. Connect the power chord to the mains outlet 230
volt AC.
2. Connect the appropiate output lines of the power
supply to the circuit (test leads are not included).
3. Set the »VOLTAGE ADJUST« knob to 1 volt.
4. Flip the »On/off« switch on the power supply to
On. The switch will light to show that the power
supply is on.
5. Set the “VOLTAGE ADJUST” knob to the disired
voltage setting (AC values are in RMS)
Note: Both the AC and DC output circuit are protected
with a thermally activated circuit breaker. If at any time
the power supply fails to come on, or if it shuts down
during operation because of a current overload, press
the “Reset” button on the front panel. This will reset the
circuit breaker. Of course, you may have to reduce the
voltage or increase the resistance of the load in order
to resume operation.
Tecnical data:
Fuse: 2 x 4 A slow fuse no. 4093.13.
Total max.
load: 72 watt.
Dimensions: LxBxH: 185 x 235 x 120 mm.
Weigt: 2.8 kg excl. mains cable.
DC:
Voltage: 1-12 volt (unfiltered),
adjustable in 1 volt increments.
Current: Max. 6 A.
Fuse: Termal cut-out at 6 A.
AC:
Voltage: 1-12 volt (RMS), adjustable in 1 volt
increments.
Current: Max. 6 A.
Fuse: Thermal cut-out.

Frederiksen
Viaduktvej 35 – DK-6870 Ølgod – Tlf 75 244966 – Fax. [phone]
e-mail: [email protected] – www.sflab.dk
Brugsvejledning til strømforsyning nr. 3610.50
04.12.01 Ac 3610.50
Strømforsyning nr. 3610.50 kan levere fra 1 til 12 volt
jævn- og vekselspænding. Reguleringen af spændin-
gen kan justeres i trin på 1 volt ad gangen med en
strømstyrke på op til 6 A.
Jævn- og vekselstrøm leveres fra separate udtag,
hvorfor strømforsyningen kan levere begge dele sam-
tidigt. Begge udgange er beskyttet mod overbelastning
ved hjælp af en termosikring. DC-udgangen er en
dobbeltensrettet vekselspænding uden filtrering.
Betjening:
1. Isæt den til strømforsyningen medleverede net-
ledning og tilslut apparatet.
2. Betjeningsknappen for spændingsregulering ind-
stilles til 1 volt.
3. Forbind forsøgsopstillingen med den eller de øn-
skede udtag ved hjælp af prøveledninger.
4. Tænd apparatet. On/off knappen vil lyse, når appa-
ratet er tændt.
5. Indstil reguleringsknappen på den ønskede spæn-
ding.
NB! Bemærk venligst, at både jævn- og veksel-
strømsudtagene er beskyttet mod overbelastning ved
hjælp af en termosikring. Hvis strømforsyningen falder
ud under udførelse af et forsøg, eller ikke tænder når
On/off-knappen aktiveres, aktiveres Reset-knappen
på strømforsyningens frontpanel, derved genindkobles
termosikringen. Det kan selvfølgelig være nødvendigt
at reducere spændingen eller reducere forsøgs-
opstillingens belastning, for at undgå at termosikringen
påny kobler apparatet fra.
Tekniske data:
Sikring: 2 x 4 AT (nr. 4093.13)
Total max.
belastning: 72 watt
Dimensioner: L x B x H: 185 x 235 x 120 mm
Vægt: 2,8 kg excl. netledn.
DC:
Spænding: 1-12 V (ufiltreret), regulerbar i step på 1 V
Strøm: Max. 6 A
Sikring: Termosikring 6 A
AC:
Spænding: 1-12 volt (RMS),regulerbar i step på 1 V
Strøm: Max. 6 A
Sikring: Termosikring 6 A
