Shaman TH-510 Tube Head User manual

7
Appendix – Technische Daten / Technical data
Beschreibung - Description TC-510 TH-510 TAC-110
ArtNr. - ArtNo. 00028367 000228365 00028366
Leistung - Power (RMS) 5W 5W 30W/60W
Lautsprecher - Speaker 10” - 10”
Kanäle -Channels 2 -
Eingang - Input Guitar 6,35mm input jack 6,35 mm
Speaker
in
Kanäle -Channels 2 -
Regler - Controls Clean Level, Drive Gain, Drive Level,
Bass, Mid, Treble -
Ausgänge - Outputs 1 x 8 Ohm or 2 x 16 Ohm
1 x 8 Ohm -
Effektweg (Einschleifung) – Effect Loop Send / Return 6,35mm jacks -
Kanalumschaltung – Channel select Front panel switch / Footswitch -
Impedance - 8 Ohm
Tubes Preamp 1 x 12AX7
Poweramp 1 x EI84 -
Leistungsaufnahme
Power consumption 40W -
Stromversorgung – Input voltage 110V / 220V / 230V -
Sicherung - Fuse 110V/120V (60Hz) – T1A
220V/230V 50Hz - T500mA -
Abmessungen (H x B x T)
Messurements (H x W x D)
390mm
430mm
270mm
230mm
440mm
220mm
420mm
440mm
250mm
Gewicht - Weight 12,0 kg 8,0 kg 13,5Kg
WEEE Erklärung - WEEE declaration
Ihr Produkt wurde mit hochwertigen Materialien und Komponenten entworfen und hergestellt, die recycelbar sind und wieder verwendet werden
können. Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer vom Hausmüll getrennt entsorgt
werden müssen. Bitte entsorgen Sie dieses Gerät bei Ihrer örtlichen kommunalen Sammelstelle oder im Recycling Center. Bitte helfen Sie mit, die
Umwelt, in der wir leben, zu erhalten.
Technische Änderungen und Änderungen im Erscheinungsbild vorbehalten. Alle Angaben entsprechen dem Stand bei Drucklegung. Für die
Richtigkeit und Vollständigkeit der enthaltenen Beschreibungen, Abbildungen und Angaben übernimmt Musikhaus Kirstein GmbH keinerlei
Gewähr. Abgebildete Farben und Spezifikationen können geringfügig vom Produkt abweichen. Musikhaus Kirstein GmbH - Produkte sind nur über
autorisierte Händler erhältlich. Distributoren und Händler sind keine Handlungsbevollmächtigten von Musikhaus Kirstein GmbH und haben
keinerlei Befugnis, die Musikhaus Kirstein GmbH in irgendeiner Weise, sei es ausdrücklich oder durch schlüssiges Handeln, rechtlich zu binden.
Diese Bedienungsanleitung ist urheberrechtlich geschützt. Jede Vervielfaeltigung, bzw. jeder Nachdruck, auch auszugsweise, und jede
Wiedergabe der Abbildungen, auch in verändertem Zustand, ist nur mit schriftlicher Zustimmung der Firma Musikhaus Kirstein GmbH gestattet.
Your product is designed and manufactured with materials and components of high quality, which are recyclable and can be reused. The symbol
means that your product should be disposed of separately from household waste when it reaches its end of life. Please dispose of this equipment
at your local collection point or recycling center. Please help to protect the environment in which we all live.
All specifications and appearances are subject to change without notice. All information was correct at time of printing. Musikhaus Kirstein GmbH
does not guarantee for the accuracy or completeness of any description, photograph or statement contained in this manual. Printed colors and
specifications may vary slightly from product. Products from Musikhaus Kirstein GmbH are only sold through authorized dealer. Distributors and
dealers are not agents of Musikhaus Kirstein GmbH and have no authority to bind Musikhaus Kirstein GmbH legally in any way. This manual is
protected by copyright. Any copying or reprint, even in excerpts, is only allowed with written consent of Musikhaus Kirstein GmbH. The same
applies to reproduction or copying of images, even in altered form.
E
N
G
L
I
S
H
D
E
U
T
S
C
H
Bedienungsanleitung - Operators manual
Röhrenverstärker - Tube Amplifiers
TC-510 Tube Combo
TH-510 Tube Head / TAC-110 Cabinet
00028365/00028366/00028367
Version 06/2012

1
Vorsichtsmaßnahmen
BITTE SORGFÄLTIG DURCHLESEN, EHE SIE WEITERMACHEN
Warnung:
Befolgen Sie unbedingt die nachfolgend beschriebenen grundlegenden Vorsichtsmaß-
nahmen, um die Gefahr einer schwerwiegenden Verletzung oder sogar tödlicher Unfälle,
von elektrischen Schlägen, Kurzschlüssen, Beschädigungen, Feuer oder sonstigen
Gefahren zu vermeiden. Zu diesen Vorsichtsmaßnahmen gehören die folgenden Punkte,
die jedoch keine abschließende Aufzählung darstellen:
Netzan
chluss/Netzanschlusskabel
:
• Verwenden Sie ausschließlich die für das Gerät vorgeschriebene richtige Netzspannung. Die erforderliche Spannung
finden Sie auf dem Typenschild des Geräts.
• Prüfen Sie den Netzstecker in regelmäßigen Abständen und entfernen Sie eventuell vorhandenen Staub oder
Schmutz, der sich angesammelt haben kann.
• Verwenden Sie ausschließlich die mitgelieferten Netzkabel/Stecker.
• Verlegen Sie das Netzkabel niemals in der Nähe von Wärmequellen, etwa Heizkörpern oder Heizstrahlern, biegen Sie
es nicht übermäßig und beschädigen Sie es nicht auf sonstige Weise, stellen Sie keine schweren Gegenstände darauf
und verlegen Sie es nicht an einer Stelle, wo jemand darauftreten, darüber stolpern oder etwas darüber rollen könnte.
• Wenn Sie den Netzstecker aus dem Gerät oder der Netzsteckdose abziehen, ziehen Sie stets am Stecker selbst und
niemals am Kabel. Wenn Sie am Kabel ziehen, kann dieses beschädigt werden.
• Ziehen Sie stets den Netzstecker aus der Netzsteckdose heraus, wenn das Gerät längere Zeit nicht benutzt wird oder
während eines Gewitters.
• Schließen Sie das Gerät niemals mit einem Mehrfachsteckverbinder an eine Steckdose an. Hierdurch kann sich die
Tonqualität verschlechtern oder sich die Netzsteckdose überhitzen.
Öffnen verboten:
• Versuchen Sie nicht, das Gerät zu öffnen oder Teile im Innern zu zerlegen oder sie auf irgendeine Weise
zu verändern. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden könnten. Wenn das Gerät
nicht richtig zu funktionieren scheint, benutzen Sie es auf keinen Fall weiter!
Gefahr durch Wasser:
• Achten Sie darauf, dass das Gerät nicht durch Regen nass wird, verwenden Sie es nicht in der Nähe von Wasser oder
unter feuchten oder nassen Umgebungsbedingungen und stellen Sie auch keine Behälter mit Flüssigkeiten darauf, die
herausschwappen und in Öffnungen hineinfließen könnte.
• Schließen Sie den Netzstecker niemals mit nassen Händen an oder ziehen Sie ihn heraus.
Falls Sie etwas ungewöhnliches am Gerät bemerken:
• Wenn das Netzkabel ausgefranst ist oder der Netzstecker beschädigt wird, wenn es während der Verwendung des
Geräts zu einem plötzlichen Tonausfall kommt, oder wenn es einen ungewöhnlichen Geruch oder Rauch erzeugen sollte,
schalten Sie den Netzschalter sofort aus, ziehen Sie den Netzstecker aus der Netzsteckdose!
Aufstellort:
• Setzen Sie das Gerät niemals übermäßigem Staub,
Vibrationen oder extremer Kälte oder Hitze aus (etwa durch direkte Sonneneinstrahlung, die Nähe einer Heizung oder
Lagerung tagsüber in einem geschlossenen Fahrzeug), um die Möglichkeit auszuschalten, daß sich das Bedienfeld
verzieht oder Bauteile im Innern beschädigt werden.
• Betreiben Sie das Gerät nicht in der Nähe von Fernsehgeräten, Radios, Stereoanlagen, Mobiltelefonen oder anderen
elektrischen Geräten. Anderenfalls kann durch das Gerät oder die anderen Geräte ein Rauschen entstehen.
• Stellen Sie das Gerät nicht an einer instabilen Position ab, wo es versehentlich umstürzen könnte.
• Ehe Sie das Gerät bewegen, trennen Sie alle angeschlossenen Kabelverbindungen ab.
• Stellen Sie das Gerät nicht direkt an eine Wand (halten Sie einen Abstand von mindestens 3 cm von der Wand ein), da
es andernfalls aufgrund unzureichender Luftzirkulation zu einer Überhitzung des Geräts kommen kann.
• Stellen Sie keine offenen Flammen, wie z.B. Kerzen, auf dem Gerät ab. Eine offene Flamme könnte umstürzen und
einen Brand verursachen.
Lautstärke:
• Das Hören übermäßig lauter Musik über längere Zeiträume kann zu Gehörschäden führen.
D
E
U
T
S
C
H
6
TC-510 Tube Combo Amplifier – Rear Panel
TH-510 Tube Head Amplifier – Rear Panel
12 AC INPUT – net cable connector
13 FUSE – see rear panel or technical data for correct value
14 SPEAKER OUTPUTS – allows the amp to be operated with
8 Ohm (or 2 x 16 Ohm) / 8 Ohm speaker cabinets
15 FOOTSWITCH – by connecting an external footswitch it is
possible to remotely switch between the CLEAN and DRIVE
channels
16 EFFECTS SEND – connects the amplifier to the input of an
external effect device
17 EFFECTS RETURN – returns the signal from external effect
device to amplifier
to TAC
-
110 speaker input
acessory cable (included)
E
N
G
L
I
S
H

5

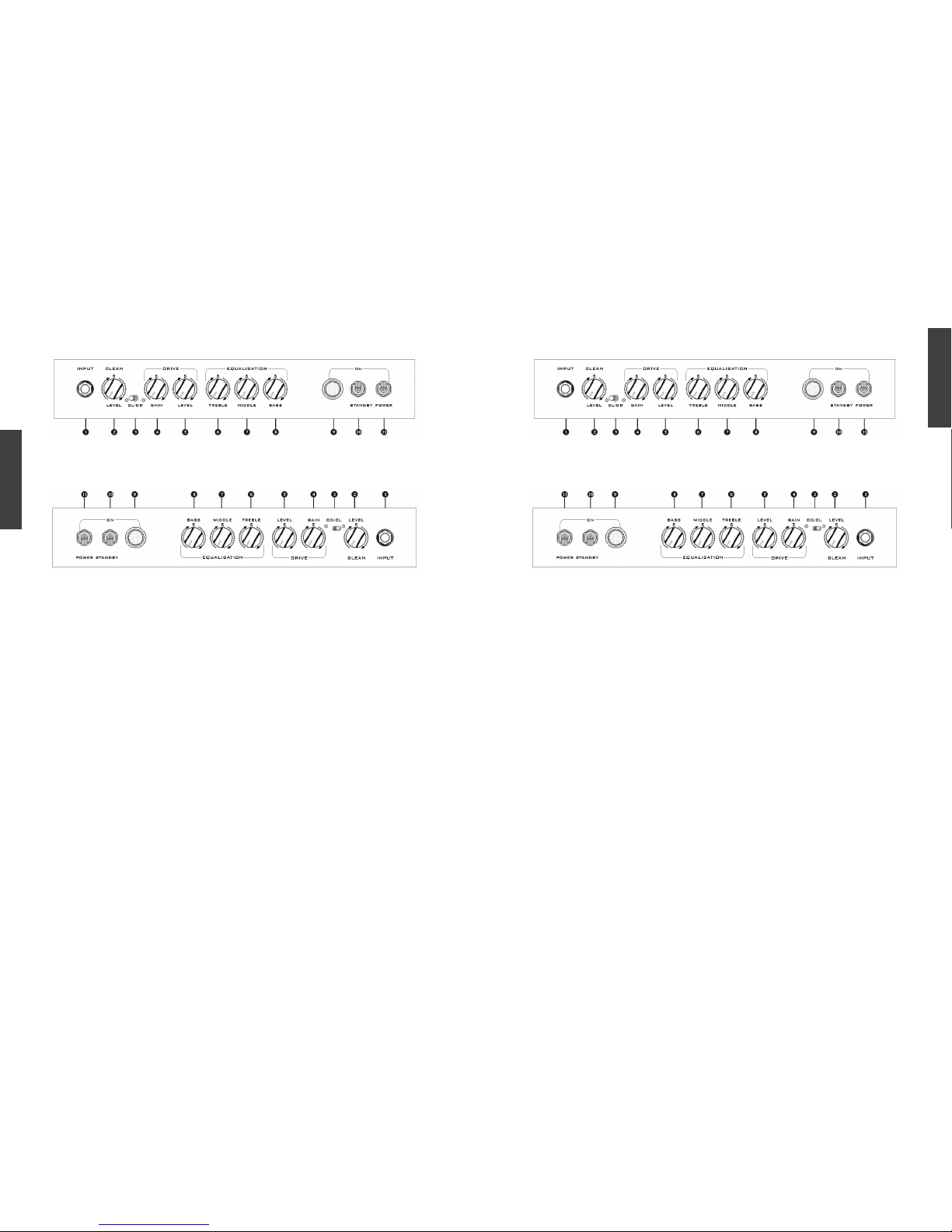

TC-510 Tube Combo Amplifier – Front Panel
TH-510 Tube Head Amplifier – Front Panel
1 INPUT - 6.35mm guitar input jack
2 CLEAN LEVEL – adjusts loudness of clean channel
3 CHANNEL SELECT – switches between CLEAN (green LED)
and DRIVE (red LED) channels
4 DRIVE GAIN – controls the gain level for overdrive. As the
amount of gain increases so will the distortion level in your
sound
5 DRIVE LEVEL – adjusts the loudness of overdrive channel
6 TREBLE – controls the high frequency range of sound
7 MIDDLE – controls the mid frequency range of sound
8 BASS – controls the low frequency range of sound
9 POWER INDICATOR – lights up when amp is powered on
10 STANDBY – amplifier remains turned on but no sound can
be heard. Amp tubes are protected and remain on operating
temperature
11 POWER – amplifier on/off switch
E
N
G
L
I
S
H
2
TC-510 Tube Combo Amplifier – Bedienelemente Oberseite
TH-510 Tube Head Amplifier – Bedienelemente Frontseite
1 INPUT - 6.35mm Eingangsbuchse E-Gitarre
2 CLEAN LEVEL – regelt die Lautstärke des CLEAN Kanals
3 CHANNEL SELECT – schaltet zwischen CLEAN (grüne LED)
und DRIVE (rote LED) / Kanalumschaltung
4 DRIVE GAIN – regelt die Verzerrung des (OVER)DRIVE
Kanals. Durch Drehen im Uhrzeigersinn nimmt der
Verzerrungsgrad zu
5 DRIVE LEVEL – regelt die Lautstärke des DRIVE Kanals
6 TREBLE – regelt die Höhenanteile des Klangs
7 MIDDLE – regelt die Mittenanteile
8 BASS – regelt die Bassanteile
9 POWER INDICATOR – Anzeige Verstärker ein/aus
10 STANDBY – der Verstärker wird in den Standby-Mode
geschaltet, kein Signal am Lautsprecher, die Röhrenheizung
bleibt eingeschaltet. Schont die Röhren (Lebensdauer) bei
Spielpausen
11 POWER – Netzschalter Verstärker ein/aus
D
E
U
T
S
C
H

3
TC-510 Tube Combo Amplifier – Rück-/Unterseite
TH-510 Tube Head Amplifier – Rückseite
12 AC INPUT – Anschlussbuchse für Netzkabel
13 FUSE – Feingerätesicherung, Wert laut Aufdruck Geräte-
rückseite bzw. laut technischen Daten auf Seite 7
14 SPEAKER OUTPUTS – Anschlüsse für internen (TC-510)
bzw. externe Lautsprecher 8 Ohm (oder 2 x 16 Ohm) / 8 Ohm
15 FOOTSWITCH – Anschlussbuchse für Fusschalter zum
Umschalten zwischen CLEAN und DRIVE Kanal
16 EFFECTS SEND – 6,35mm Klinkenanschluss zum Anschluss
eines externen Effektgerätes
17 EFFECTS RETURN – 6,35mm Klinkenbuchse zum
Rückführen des Ausgangssignals des Effektgerätes
D
E
U
T
S
C
H
zum TAC
-
110
Lautsprecher Eingang
Lautsprecherkabel im Lieferumfang
4
Precautions
Please read carefully before proceeding
Warning:
Always follow the basic precautions listed below to avoid the possibility of serious injury or
even death from electrical shock, short-circuiting, damages, fire or other hazards. These
precautions include, but are not limited to, the following:
Power supply / power cord (devices with power cords/power supplies):
• Only use the voltage specified as correct for the device. The required voltage is printed on the type plate of the device.
Check the power cable from time to time regarding dirt, damage or other influence.
• Use only the included power cord / power supply or adaptor. Do not place the power chord near heat sources such as
heaters or radiators, and do not excessively bend or otherwise damage the cord, place heavy objects on it, or place it in
a position where anyone could walk on, trip over, or roll anything over it.
• Remove the electric plug from the outlet when the device is not to be used for extended periods of time, or during
electrical storms. When removing the electric plug from the device or an outlet, always hold the plug itself and not
the cord. Pulling by the cord can damage it.
• To avoid generating unwanted noise, make sure there is adequate distance (50 cm or more) between the AC power
adaptor and the device. Do not cover or wrap the AC power adaptor with a cloth or blanket.
Location:
• When setting up the device, make sure that the AC outlet you are using is easily accessible. If some trouble or
malfunction occurs, immediately turn off the power switch and disconnect the plug from the outlet. Even when the power
switch is turned off, electricity is still flowing to the product all the minimum level. When you are not using the product
for a long time, make sure to unplug the power cord from the wall AC outlet.
• Inadequate ventilation can result in overheating, possibly causing damage to the device(s), or even fire.
• Do not expose the device to excessive dust or vibrations, or extreme cold or heat (such as in direct sunlight, near a
heater, or in a car during the day) to prevent the possibility of panel disfiguration or damage to the internal components.
• Do not place the device in an unstable position where it might accidentally fall over.
• Do not block the vents. This device has ventilation holes at the bottom/rear to prevent the internal temperature
from becoming too high. In particular, do not place the device on its side or upside down. Inadequate ventilation
can result in overheating, possibly causing damage to the device(s), or even fire.
• Do not use the device in the vicinity of a TV, radio, stereo equipment, mobile phone, or other electric devices.
Doing so may result in noise, both in the device itself and in the TV or radio next to it.
Connections and handling:
• Before connecting the device to other devices, turn off the power for all devices. Before turning the power on or off
for all devices, set all volume levels to minimum. • Do not use the device or headphones for a long period of time at
a high or uncomfortable volume level, since this can cause permanent hearing loss. If you experience any hearing loss
or ringing in the ears, consult a physician.
• Do not rest your weight on the device or place heavy objects on it, and avoid use excessive force on the buttons,
switches or connectors
Do not open:
• Do not open the device or attempt to disassemble the internal parts or modify them in any way. The device contains no
user-servicable parts. If it should appear to be malfunctioning, discontinue use immediately and have it inspected by
qualified service personnel.
Water warning:
• Do not expose the instrument to rain, use it near water or in damp or wet conditions on it containing liquids which might
spill into any openings. Never insert or remove an electric plug with wet hands.
If you notice any abnormality:
• If the power cord or plug becomes frayed or damaged, or if there is a sudden loss of sound during use of the device, or if
any unusual smells or smoke should appear to be caused by it, immediately turn off the power switch, disconnect the
electric plug from the outlet, and have the device inspected by qualified service personnel.
E
N
G
L
I
S
H
