SHIBATA GRK5 User manual

組み立てに必要な工具（別途用意してください）
安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い、安全を
確認してください。
組立時の注意
●幼児のいる場所では組み立てないでください。小さな部品を飲み込む等、非常
に危険です。
●組立の前に必ず内容物をお確かめください。万一、不良部品や不足部品などが
あった場合は、カスタマーサービスまでお問い合わせください。
●組立の前に説明書を最後まで読み、全体の流れをつかむと効率的な組立がで
きます。
●組立の際は様々な工具が必要になります。安全の為に必ず作業内容に合った
工具を使用してください。また、カッターナイフ等を使用する際は危険が伴います
ので、注意してください。
●部品には様々な素材を使用しています。切削加工された金属パーツ等は角が
鋭く、慎重な組立が必要となります。ケガをしないように注意してください。
●プラスチックパーツなどを切断する際は、切断した部品が飛ぶ危険があるので
注意してください。
●回転部や駆動部はスムーズに動作するように組み立ててください。
●配線やコード類は綺麗にまとめてください。回転部分や走行路面にコードが接
触すると危険です。また、配線が確実に接続されていないとショートする恐れや、
性能を十分に発揮出来ない場合があります。
●必要以上の分解・改造をすると、安全性が低下したり走行性能が十分に発揮出
来なくなる場合があります。
走行の注意
●R/Cカーは、時速40kmを超える速いスピードが出るモデルもあります。ルール
を守って安全な場所や、R/Cカー用サーキットで走らせてください。
●公道等、周囲の人の迷惑になるような場所では絶対に走行しないでください。
●R/Cカーは電波を利用するため、何らかのトラブルで最悪の場合は暴走するこ
とがあります。狭い場所や室内は避け、出来るだけ広い、障害物の無い場所で走ら
せてください。
●周囲にR/Cカーを走らせている人がいる場合は、電波が重ならないように周波
数を確認し合ってください。
●本R/Cカーは防水ではありません。雨の日や、水たまりのある場所で走らせると
R/Cメカが壊れたり、暴走する恐れがあります。
●R/Cカーの駆動部分、ギヤ、タイヤなどは高回転で回ります。危険ですので、バッ
テリーを接続した後は回転部分に手で触れないでください。
●走行後のR/Cカーは各部が高温になる事があります。危険ですので、十分な冷
却期間をおいてからメンテナンスなどをしてください。
走らせる手順
１．タイヤが空転するように、台の上にR/Cカーを置きます。
２．スピードコントローラのスイッチがOFFになっている事を確認してから、モー
ターおよびバッテリーを接続します。
３．送信機のアンテナを伸ばし、スイッチをONにします。（送信機の電圧が下がっ
ていると危険です。常に電圧の高い状態で使用してください。）
４．受信機のスイッチをONにします。
走行終了手順
１．スピードコントローラのスイッチをOFFにします。
２．バッテリーの接続を外します。
３．送信機のスイッチをOFFにし、アンテナを縮めます。
バッテリーの取り扱い
（バッテリーに付属の説明書に基づき使用してください。）
●バッテリーを充電する際は、周囲に燃えやすいもののない安全な場所で行なっ
てください。また、高温な場所での充電も避けてください。
●バッテリーの充電中は充電状態を常に確認してください。充電器の誤動作など
で過充電すると、最悪の場合は発火する危険があります。バッテリー温度が50度
を超えたら充電を中止してください。
●走行後のバッテリーは高温になります。連続使用するとバッテリーを傷めること
になりますので、冷却期間を置いてから充電してください。また、走行後のバッテ
リーはコンディション放電することによって、性能を持続させる事が出来ます。
●不要になったバッテリーは一般のゴミと一緒に捨てずに、お住まいの地方自治
体の指導のもと廃棄してください。
モーターの取り扱い
（モーターに付属の説明書に基づき使用してください。）
●7.2Vバッテリーをモーターに直接接続することは非常に危険です。絶対にしな
いでください。
●モーターの性能に合ったギヤ比を選択してください。ギヤ比が最適でないとモ
ーターの性能を十分に発揮出来ないだけでなく、他のR/Cメカを壊す原因にもな
ります。
●走行後のモーターは非常に高い温度になります。連続走行するとモーターを傷
める事になりますので、十分な冷却期間を置いてから走行してください。
CAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhen
running.
ASSEMBLYCAUTIONS
●Donotassemblearoundsmallchildren.Thepartscanbedangerousif
accidentallyswallowed.
●Checkthecontentscarefullybeforeassembly.PleasecontactCustomer
Supportifyouhappentonoticeanydefectiveormissingitems.
●Youwillfindtheassemblyprocessmucheasierbycarefullyreadingthrough
themanual,andfamiliarizingyourselfwiththeinstructions.
●Manydifferenttoolsarerequiredduringassembly.Forsafetypurposes,
pleaseusesuitabletools.Exerciseextracautionwhenusingasharptoolsuchas
ahobbyknife.
●Manydifferentmaterialsareusedfortheparts.Useextracarewhenhandling
partswithsharpedges,suchasmachinedmetalparts.
●Whencuttingplasticparts,watchforanyflyingparts.
●Trytoassembleanyrotatingpartsordrivetrainpartsassmoothaspossible.
●Bundlewiresneatlyawayfromthegroundoranymovingdrivetrain
components.Makesurethatallwiresareproperlyconnectedtoprevent
shorting.
●Unnecessarymodificationsmaybeunsafeandhinderperformance.
CAUTIONSBEFORERUNNING
●R/Ccarssomemodelsmayexceedspeedsof40kmperhour.Practice
commonsenseandrunthecarinopensafeplaces,orR/Ccartracks.
●Donotrunthecaronpublicroadswithhighamountsoftraffic,orinareas
thatmaybeinconveniencedtopeopleinthatarea.
●R/Ccarsarecontrolledusingaradiofrequency.Intheworst-casescenario.
Radiointerferencesmaycauselossofcontrol.
●IfothersnearyouarerunningR/Ccars,confirmthattheyarenotrunningon
thesamefrequency.
●R/Ccarsdonotlikewater.Avoidrunningonrainydays,orareaswithwater
puddles.Exposureoftheelectronicstowatermaycauselossofcontrolor
damagetotheelectronics.
●ThedrivetrainofanR/Ccarconsistsofmanymovingpartslikegears,shafts,
andtires.Avoidtouchingtheseareaswhenthebatteryisconnected.
●ManypartsofanR/Ccarwillbecomehotafterrunning.Allowthepartsto
sufficientlycoolbeforeconductinganymaintenance.
BEGINNINGARUN
1.PlacetheR/Ccaronastandsothewheelsdonʼtgetontheground.
2.ConfirmthatthespeedcontrollerswitchisOFF,andconnectthemotorand
battery.
3.ExtendthetransmitterantennaandturntheswitchON.(Itisunsafetousea
transmitterwithlowvoltage.Makesurethatthetransmitterbatteriesaregood
beforerunning)
4.TurnthespeedcontrollerswitchON.
FINISHINGARUN
1.TurnthespeedcontrollerswitchOFF.
2.Disconnectthebattery.
3.TurnthetransmitterswitchOFF,andretracttheantenna.
BATTERYUSAGE
(Carefullyreadtheinstructionincludedwiththebatteries.)
●Whenchargingbatteries,makesurethatthesurroundingareaisvoidof
anythinghighlyflammable.Alsoavoidcharginginhigh-temperaturelocations.
●Whenchargingbatteries,frequentlymonitorthechargingitcatchonfire.If
thebatteryreaches50degreesCelsiusormore,stopcharging.
●Batterieswillbecomehotafterrunning.Continuoususeofthebatterypack
mayresultindamagetothecells.Allowthebatterytoocooldownbefore
re-charging.Usingabatteryconditionerafterrunningmayprolongthelifeand
performanceofthebattery.
●Pleasedonotdiscardoldbatterypacksinthetrash.Althoughinconvenient,
pleaselocateabatterydisposalcenter.
MOTORUSAGE
(Carefullyreadtheinstructionincludedwiththemotor.)
●Connectinga7.2Vbatterydirectlytothemotorcanbeverydangerous.
●Chooseagearratiothatmatchesthepowercharacteristicsofthemotor.
Usingagearratiounsuitedtothecharacteristicsofthemotorwillnotonly
preventthemotorfromperformingatitsoptimum,butmayevencause
damagetotheotherelectronics.
●Motorswillgenerallybecomeveryhotafterrunning.Continuousrunningwill
reducethelifeofthemotor.Allowthemotortosufficientlycoolbetweeneach
run.
Assemblytools(Notinclude)
＋ドライバー#1
Screwdriver(small)
六角レンチ1.5ｍｍ&2.0mm
Hexwrench1.5&2.0mm
ソケットドライバー5.5mm&7.0mm
Socketdriver5.5mm&7.0mm
ロングノーズプライヤー
Longnosepliers
ニッパー
Wirecutters

P.1
1-1 ナイロンナット M2.5
NylonnutM2.5 ×1
1-3 ベアリング 1510
Ballbearing15104mm ×2
1-4 シム 10×12.5×0.1mm
Shim10×12.5×0.1mm ×8
1-2 ベアリング 850
Ballbearing8502.5mm ×2
1-6 デフジョイントリング
Diffjointring ×2
1-7 デフスプリング
Diffspring ×1
1-8 デフスクリュー
DiffscrewM2.5 ×1
1-9 スラストベアリングワッシャー
Thrustbearingwasher ×2
1-10 ボール 1.6mm
Ball1.6mm ×8
1-11 ボール 3.175mm
Ball3.175mm ×10
1-12 デフプレート
Diffplate ×2
1-13 デフジョイント ( 長 )
Diffjoint-long ×1
1-15 ボールデフギア 39T
Balldiffringgear39T ×1
1-14 デフジョイント ( 短 )
Diffjoint-short ×1
BAG1
1-5 シム 10×12.5×1.0mm
Shim10×12.5×1.0mm ×2
グリス(黒)
Blackgrease
グリス(黒)
Blackgrease
1-10×8
1-7
1-8
1-9
* シムの枚数を調整する
*Adjusttheshimquantity
1-3
1-4×4*
1-5
1-2
1-13
1-12 シリコングリス
Siliconegrease
1-11×10
シリコングリス
Siliconegrease
1-1
1-4×4*
1-15
1-14
1-12 シリコングリス
Siliconegrease
1-3
1-5
1-6
1-6

P.2
BAG2
①
②
③
④
皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×8
2-1
2-3 ベアリング1280
Ballbearing12803.5mm ×2
2-4 ベアリング 1510
Ballbearing15104mm ×1
2-5 ×2
ピロボール SS(4.3mm)
Pivotball4.3mmSS
ボールエンド ( スタンダード )
Ballend(medium) ×4
2-6
フラットヘッドビス M2.6×5mm
FlatheadscrewM2.6×5mm ×1
2-2
高精度切削レーシングスパーギヤ48p76T
High-precisioncuttingspurgear48p76T ×1
2-8
カーボンスパーギアホルダープレート
Spurgearholderplate(CFRP) ×1
2-9
GRK5ギアアダプター
GRK5Gearadapter ×1
2-10
GRK5ベベルギア 12T
GRK5Bevelpiniongear12T ×1
2-11
GRK5 アルミギアボックス
GRK5Aluminumgearbox ×1
2-12
2-13 GRK5モーターマウント
GRK5Motormount ×1
GRK5 トーコントロールプレート
GRK5Toeanglecontrolplate ×2
2-14
×2
2-7 チタンターンバックル 36mm
Turn-buckleshaft36mm(Ti)
取付位置
Mountingposition
RL
⑤
2-10
2-8
2-9
2-1×4
2-12
2-5
2-5
2-1×4
2-14
グリス(黒)
Blackgrease
2-3
2-11
2-2
2-4
2-13
2-6 2-7
21.3mm

P.3
BAG3
3-9 ×2
ピロボール SL(4.3mm)
Pivotball4.3mmSL
ピロボール MM(4.3mm)
Pivotball4.3mmMM ×1
3-10
レールラックベアリングブッシュ
Railrackbearingbush ×3
3-11
3-12 GRK5ステアリングラックマウントベース
GRK5Steeringrackmountbase ×1
3-13 GRK5ステアリングラックマウントプレート
GRK5Steeringrackmountplate ×1
3-14 GRK5ステアリングラックアッパープレート
GRK5Steeringrackupperplate ×1
GRK5ステアリングラック
GRK5Steeringrack ×1
3-15
BAG4
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×15
4-2
皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×1
4-1
4-3 アルミサスマウント
Aluminumsuspensionmount ×2
4-4 GRK5ノーズコーンL
GRK5NoseconeL ×1
4-5 GRK5 ノーズコーンR
GRK5NoseconeR ×1
×2
3-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
3-4
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm ×4
3-6
3-7 ×2
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm
3-8 ベアリング940
Ballbearing9404mm ×3
3-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×1
ボタンビス M3×15mm
ButtonheadscrewM3×15mm ×1
3-3
3-5 ×1
ナイロンナット M3
NylonnutM3
①
②
③
④
取付位置
Mountingposition
取付向き注意
CAUTION:checkMountingdirection
* ネジロック剤塗布
*ApplyThreadlocker
3-4
3-13
3-12
3-10
3-6
3-7
3-7
3-9
3-9
3-15
3-3
3-14
3-2 3-6×3
3-8×3
3-11×3
3-1*
3-5
4-5
4-1
4-2×15
4-4
4-3
BAG2
BAG3
GRK5メインシャーシ
GRK5Lowerdeck

BAG5
①
P.4
5-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×2
×2
5-9 バッテリーポスト
Aluminumbatteryholddownpost
5-8 O リング
O-ring ×4
5-5 アルミ皿ワッシャー S
RosettewasherS ×2
5-7 ×8
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
5-4 ×4
ナイロンナット M3
NylonnutM3
5-10 ×2
セパレートバッテリーホルダー
Separate battery holder
5-11 ×2
セパレートバッテリーホルダープレート
Separate battery hold plate
5-6 ×2
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm
5-3 ×4
皿ビスM3×15mm
CountersunkheadscrewM3×15mm
BAG6
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
5-2
×2
6-1 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×4
6-3
皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×2
6-2
GRK5リアフィンプレート
GRK5Rearfinplate ×1
6-4
GRK5フロントアッパーアームマウント
GRK5Frontupperarmmount ×1
6-5
GRK5モーターマウントブリッジ
GRK5Motormountbridge ×1
6-6
GRK5リアアッパーアームマウント
GRK5Rearupperarmmount ×1
6-7
③
④
×2set
5-2
5-5
5-8
5-9
5-6
5-11
5-10
5-1
②
5-4×4
5-3×4
5-7×8
6-4
6-1
6-2
6-7
6-3×2
6-3
6-5

P.5
BAG7
7-1 ボタンビスM3×8mm
ButtonheadscrewＭ3×8mm ×10
×2
7-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×4
7-4
アルミスペーサー 3.0×4mm
Aluminumspacer3.0×4mm ×2
7-6
×4
7-3 セットビス M3×18mm
SetscrewＭ3×18mm
ロアアーム
Lowerarm ×4
7-12
ロアアームマウント
Lowerarmmount ×4
7-13
BAG8
テフロンスペーサー 2.6×2mm
TeflonspacerID2.6×2mm ×2
8-1
テフロンスペーサー 2.6×3mm
TeflonspacerID2.6×3mm ×4
8-2
テフロンスペーサー 2.6×4mm
TeflonspacerID2.6×4mm ×8
8-3
サスピン 2.5×49.0mm
SuspensionpinOD2.5×49.0mm ×2
8-4
サスピン 2.5×52.8mm
SuspensionpinOD2.5×52.8mm ×2
8-5
×8
8-6 サスボールφ2.5
Suspension ball 2.5mm
Front Rear
7-5 ×2
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
ボールエンド ( スタンダード )
Ballend(medium) ×2
7-9
7-10 ロアアームシャフト23mm
LowerarmshaftL23.0 ×2
7-11 ロアアームシャフト27mm
LowerarmshaftL27.0 ×2
7-8 ×2
ボールエンド ( ショート )
Ballend(short)
BAG9
9-3 調整式サスブロック (C)
AdjustablesuspensionmountC ×1
9-4 調整式サスブロック (L)
AdjustablesuspensionmountL ×1
9-5 調整式サスブロック (R)
AdjustablesuspensionmountR ×1
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×6
9-1
9-3 アルミサスマウント
Aluminumsuspensionmount ×1
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×2
9-2
×4
7-7 ソリッドスペーサー 12mm
StandoffspacerM3×12mm
R
L
7-1×3
7-1×3
7-13 7-8
7-3
7-10
7-7×2
7-12
7-4×2
7-7×2
7-4×2
7-97-37-117-13 7-12 7-67-5
7-1×2
7-1×2
7-2
7-2
R
L
9-1×2
8-6
8-1
8-3
8-3
8-6
9-2
9-3 9-5
9-4
9-1
9-1
8-4
L
R
9-1×2
8-6
8-3
8-2
8-3
8-2
8-6
9-3
8-5
L
R

P.6
BAG10
BAG11
11-2 ボタンビスM3×8mm
ButtonheadscrewＭ3×8mm ×2
11-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×2
×2
11-3 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
11-4
セットビス M3×4mm
SetscrewM3×4mm ×2
11-5
ボールエンド ( スタンダード )
Ballend(medium) ×2
11-6
×2
11-7 ショックピロボール 4.8mm
Shock pivot ball 4.8mm
×2
11-11 GRK5アッパーアーム
GRK5Upperarm
11-8 ×2
アッパーアームスペーサー 5mm
Upperarmspacer5mm
11-9 ×2
コンバートアッパーアームピン
Convertupperarmpin
11-10 ×2
アッパーアームシャフト29.5mm
UpperarmshaftL29.5
11-12 ×1
GRK5リアダンパーステー
GRK5Rearshocktower
×1
11-13 GRK5アルミギアボックスカバー
GRK5Aluminumgearboxcover
10-2 ボタンビスM3×8mm
ButtonheadscrewＭ3×8mm ×4
10-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×2
ボールエンド ( スタンダード )
Ballend(medium) ×2
10-4
×2
10-5 ショックピロボール 4.8mm
Shock pivot ball 4.8mm
セットビス M3×4mm
SetscrewM3×4mm ×2
10-3
10-6 ×2
アッパーアームスペーサー 1mm
Upperarmspacer1mm
10-8 ×2
アッパーアームピン
Upperarmpin
10-9 ×2
アッパーアームシャフト34.5mm
UpperarmshaftL34.5
×2
10-10 GRK5アッパーアーム
GRK5Upperarm
10-11 ×1
GRK5フロントダンパーステー
GRK5Frontshocktower
10-7 ×4
アッパーアームスペーサー 2mm
Upperarmspacer2mm
Front Rear
7.65mm 7.65mm
取付位置
Mountingposition 取付位置 Mountingposition
9.80mm 9.80mm
11-12
11-7
11-2×2
11-1
11-3×2
11-8
BAG1
11-13
11-4×2
11-9
L
R
R
L
10-3
10-9
10-4
10-10
10-4
10-3 10-10 RL
11-11
11-5
11-5
11-6
11-10
11-11
11-10
11-6
10-7
10-6
10-8
10-2×4
10-1
10-5 R
L
10-11

P.7

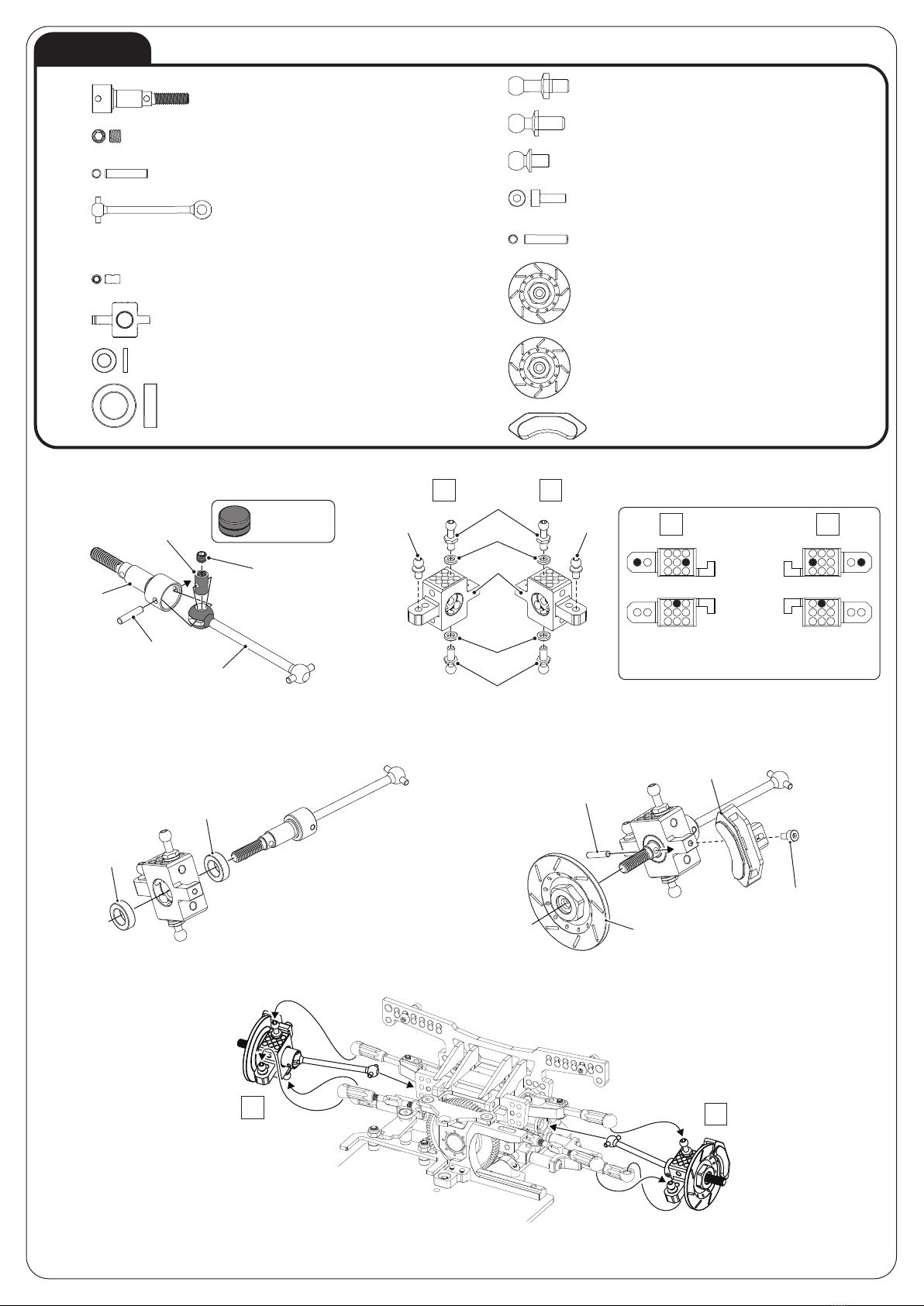

BAG12
12-13 ×2
ピン 2×9.8mm
Pin2×9.8mm
12-14 ×2
フロントアクスルシャフト
Frontaxleshaft
12-15 ×1
マルチアングルナックル L
MultianglesteeringknuckleL
12-16 ×1
マルチアングルナックル R
MultianglesteeringknuckleR
12-19 ×1
ブレーキローター L
BrakerotorL
12-17 ×2
マルチアングルナックルアダプター
Multianglesteeringknuckleadapter
12-18 ×1
ブレーキローター R
BrakerotorR
12-20 ×2
ビッグブレーキキャリパー
Bigbrakecaliper
取付位置
Mountingposition
RL
下面
Bottom
上面
Top
① ②
③④
12-4
12-3
12-17
12-9
L:12-15
(R:12-16)
12-8
12-2
12-14
12-10
12-5
12-8
12-7
12-6
12-9
12-8 ×4
ベアリング 850
Ballbearing8502.5mm
×2
12-7 ソリッドスペーサー 8mm
StandoffspacerM3×8mm
キャップビス M2.6×10mm
CapscrewM2.6×10mm ×4
12-2
×4
12-3 アルミスペーサー 2.6×0.5mm
Aluminumspacer2.6×0.5mm
12-12 ×2
チタンターンバックル 20mm
Turn-buckleshaft20mm(Ti)
キャップビス M2×6mm
CapscrewM2×6mm ×2
12-1
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×2
12-5
12-6 ×2
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm ×2
12-4
12-9 ×4
ピロボール SL(4.3mm)
Pivotball4.3mmSL
ピロボール MM(4.3mm)
Pivotball4.3mmMM ×2
12-10
ボールエンド ( スタンダード )
Ballend(medium) ×4
12-11
12-1
12-13
12-20
L:12-19
(R:12-18)
6.80mm
6.80mm
12-11
12-12
12-11
12-12
R
L

P.8
BAG13
① ②
⑤
④③
13-1 リアアクスルカップ
Rear wheel axle ×2
×2
13-2 セットビス M3×2.5mm
Set screw M3×2.5mm
×2
13-3 ピン 2×9.6mm
Pin 2×9.6mm
×2
13-5 クロスジョイント 2mm
Cross joint 2mm
13-4 リアユニバーサルシャフト 42.5mm
Rear swing shaft L42.5 ×2
13-8 ×4
ベアリング 1060
Ballbearing10603mm
13-6 ×2
GRK5リアナックル
GRK5Rear knuckle
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm ×4
13-7
13-9 ×2
ピロボール SL(4.3mm)
Pivotball4.3mmSL
ピロボール MM(4.3mm)
Pivotball4.3mmMM ×2
13-10
キャップビス M2×6mm
CapscrewM2×6mm ×2
13-12
13-13 ×2
ピン 2×9.8mm
Pin2×9.8mm
13-15 ×1
ブレーキローター L
BrakerotorL
13-14 ×1
ブレーキローター R
BrakerotorR
13-16 ×2
ブレーキキャリパー
Brakecaliper
13-11 ×2
ピロボール SS(4.3mm)
Pivotball4.3mmSS
グリス(黒)
Blackgrease
RL
13-7
13-11
13-6
13-7
13-9
13-11
13-10
RL
取付位置
Mountingposition
上面
Top
下面
Bottom
13-1
13-3
13-4
13-5
13-2
×2set
13-8
13-8
13-13
L:13-15
(R:13-14)
13-12
13-16
RL

BAG15
14-2 ×8
ショックロッド E リング
ShockrodE-ring
14-11 ×4
ショックダイヤフラム
Shockoilseal
14-4 ×4
ショックスプリングリテーナー
Shockspringretainer
14-5 ×4
ショックロッドエンド
Shockrodend
14-6 ×4
ショックロッドガイド
Shockrodguide
14-1 ×4
ショックロッド 30mm(HDFC)
Shockpistonrod30mm(HDFC)
14-10 ショックロッド X リング
ShockrodX-ring ×4
14-12 ショックシリンダー (W207)
Shockcylinder(W207) ×4
14-13 ショックスプリングアジャスター用 O リング (W207)
ShockspringadjusterO-ring(W207) ×4
14-14 ショックスプリングアジャスター (W207)
Shockspringadjuster(W207) ×4
14-15 ショックロアキャップ (W207)
Shocklowercap(W207) ×4
BAG14
15-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×4
15-2 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×4
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×4
15-3
ショックローフリクションロアボール
Shock rod end bush (low friction) ×4
15-4
14-3 ×4
ショックスプリング
Shockcoilspring
14-7 ×4
ショックロッド O リングスペーサー
ShockrodO-ringspacer
14-8 ×4
ショックピストン3 穴
Shockpiston3holes
14-9 ×4
ショックアッパーマウント
Shockuppermount
14-16 ×4
GRK5ショックシリンダーキャップ
GRK5Shockcylindercap
P.9
① ② ③ ④ ⑤
⑥ ⑦
F：12.5mm
R：15.0mm
F：3.00mm
R：3.10mm
14-2
14-1
14-8
# 300
OIL
14-5
14-16
14-9
14-11
14-13
14-14
14-3
奥まではめ込む
setthepartsdeeplyinside
14-4
Rear
15-3 15-4
15-1
15-2*
取付位置
Mountingposition
RL
取付位置
Mountingposition
RL
14-12
14-11
14-7
14-6
14-15
15-3
15-4
15-1
15-2*
Front * 締めすぎ注意
*Don'tovertighten

P.10

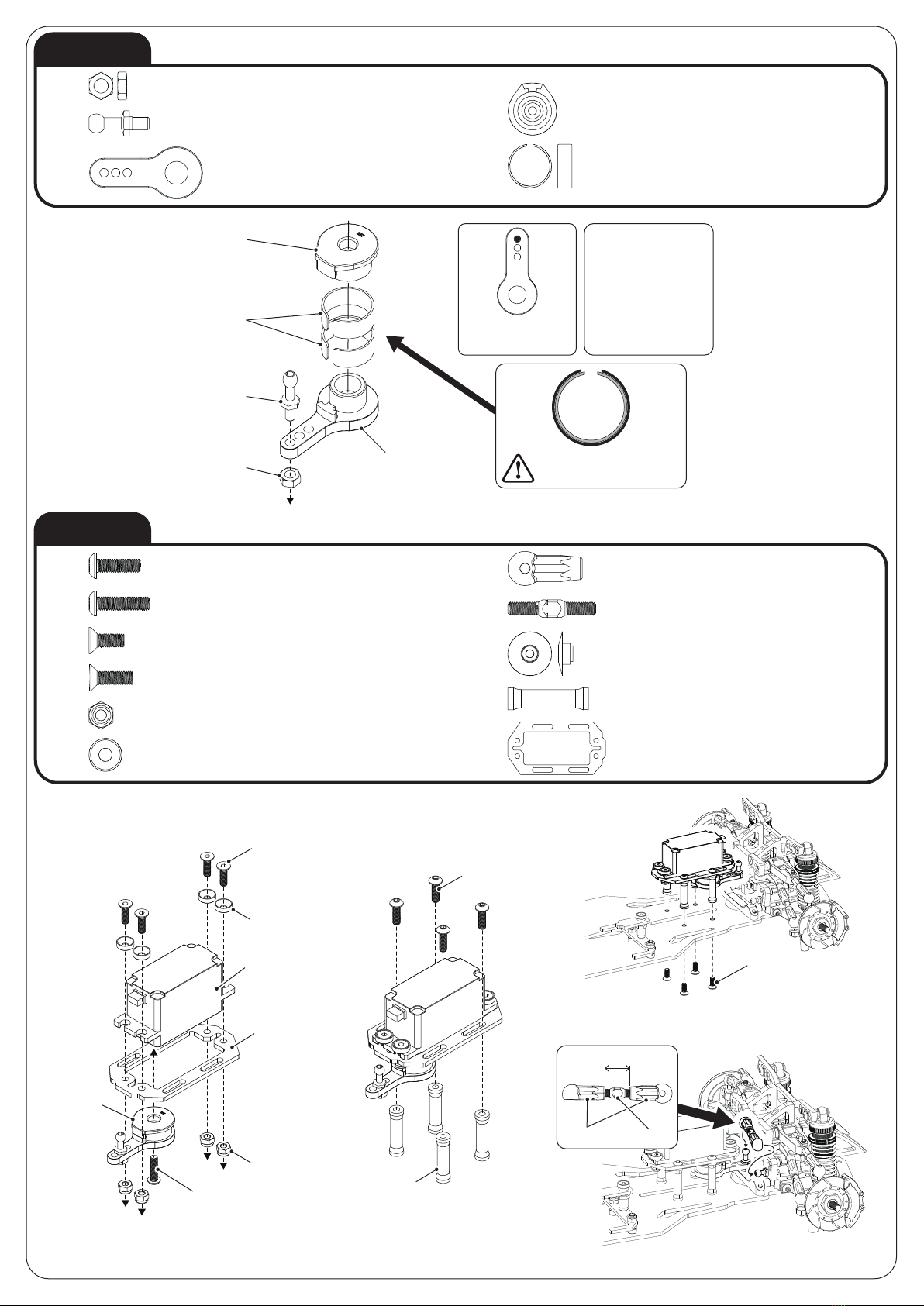

BAG16
サーボセイバー (23T/24T/25T)
Servosaver(23T/24T/25T) ×1
16-4
サーボセイバースプリング ( ハード )
Servosaverspring(hard) ×2
16-5
アルミサーボホーン
Aluminum servo horn ×1
16-3
ナットM3×2mm
NutM3×2mm ×1
16-1
16-2 ×1
ピロボール SL(4.3mm)
Pivotball4.3mmSL
BAG17
×1
17-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×4
17-3
17-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×4
17-6 アルミ皿ワッシャー S
RosettewasherS ×4
17-5 ×4
ナイロンナット M3
NylonnutM3
17-4 皿ビスM3×10mm
CountersunkheadscrewM3×10mm ×4
17-7 ×2
ボールエンド ( ショート )
Ballend(short)
17-8 ×1
チタンターンバックル 20mm
Turn-buckleshaft20mm(Ti)
サーボセイバーキャップ
Servosavercap ×1
17-9
サーボマウントプレートスタンド 22mm
Servo mount plate post 22mm ×4
17-10
GRK5 サーボマウントプレート
GRK5Servo mount plate ×1
17-11
2 つ重ねる
Stacktwopiecestogether
サーボセイバー
Servosaver
・23T:KO,SANWA
・24T:HiTEC
・25T:FUTABA
取付位置
Mountingposition
① ② ③
④
17-2
17-4×4
17-6×4
17-5×4
17-11
BAG16
サーボ ( 別売 )
Servomotor
(soldseparately)
17-1×4
17-10×4
16-4
16-3
16-5
16-2
16-1
17-3×4
9.9mm
17-7 17-8

P.11
BAG18
BAG19
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
19-2
×2
19-1 ボタンビス M3×10mm
ButtonheadscrewM3×10mm
ボディポストマウント L
BodypostmountL ×1
19-3
×1
19-4 ボディポストマウント R
BodypostmountR
ボディマウントサポート
Bodymountsupport ×4
19-5
リアディフューザー
Reardiffuser ×1
19-7
19-6 ボディポスト
Bodypost ×2
R クリップ
Snappin6mm ×6
19-8
エアダムバンパースポンジ L
Air dam bumper sponge L ×1
18-3
エアダムバンパースポンジ R
Air dam bumper sponge R ×1
18-4
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×5
18-2
皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×2
18-1
① ②
18-5 エアダムバンパーボディポスト
Air dam bumper body post ×2
エアダムロアバンパー
Air dam lower bumper ×1
18-6
18-7 GRK5カーボンバンパープレート
GRK5CFRP bumper plate ×1
Front Rear
* 切り込みを下側にして装着する
*Installwiththecutssurfacefacingdown
18-1
18-7
18-2
18-5
18-3*
18-5
18-4*
18-6
18-2×3
19-5**
19-8
19-8
19-8 19-5**
19-5** 19-6
19-7
19-4
19-6
19-3
19-2
19-1
** ボディに合わせて高さを調整する
**Adjustthepositiontofitbodyshell

P.12
BAG20
×4
20-1 ボタンビス M3×8mm
ButtonheadscrewM3×8mm
BAG21
×2
21-2 ボタンビス M3×8mm
ButtonheadscrewM3×8mm
21-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×4
GRK プレート ( 大 )
GRKplate(L) ×2
21-3
GRK5モーターマウントアダプター
GRK5Motormountadapter ×1
20-2
アッパーデッキポスト 34mm
Upper deck beam34mm ×1
21-4
21-5 GRK5バーチカルアッパーデッキ L
GRK5VerticalupperdeckL ×1
21-6 GRK5バーチカルアッパーデッキ R
GRK5VerticalupperdeckR ×1
20-1
20-2
モーター ( 別売 )
Motor(soldseparately)
セットビス ( 別売 )
Setscrew(soldseparately)
ピニオンギア ( 別売 )
Piniongear(soldseparately)
20-1
ギヤが軽く回転するように隙間を調整し、
モーターを固定する
Adjusttheclearanceforgearstorunsmoothly
21-2
21-5
21-3
21-1
21-4
21-1
21-3
21-6
21-2

P.13
ホイールナット M4
LocknutM4
ホイール、タイヤは別売です。
Wheelsandtiresaresoldseparately.

(R31G001)
R31G004
R31G002
R31G003
R31G004
R31M100
R31M135
R31M103
R31G005
R31G004
R31M033
R31M103
R31G002
R31M135
R31G004
R31M033
Motor
SH0501-008
SH0501-024
R31G049
R31G067
R31W345
R31G049
SH0501-018
SH0501-021
SH0501-020
R31W251
SH0501-006
R31M142
R31G001
SH0501-007
R31M102
SH0501-009
R31M102
SH0501-011
Pinion Gear
R31M103
SH0501-010
SH0501-005
R31S032
R31S033
R31W339
R31M100
R31S300
R31M077
R31S017
R31M074
R31M129
R31S312
R31M143
R31S005
R31M076
R31M130
R31M129
R31M100
R31W315
R31G053
SH0501-022
R31W370
R31S014
R31S001
R31G028
R31W371 R31W245
R31G028
R31G028
R31M147
R31S015
R31S306
R31M076
R31W384
R31M077
R31M078
R31W161
R31W160
R31W220
R31G026
R31S304
R31S306
R31W160
R31W220
R31W161
R31S304
R31W287 SH0501-016
SH0501-017
SH0501-019
SH0501-023
SH0501-004
R31S010
R31W345
R31G049
R31W345
R31G049
R31S009
R31S009
SH0501-001
R31G051
R31W225
R31S002
SH0501-002
SH0501-003
R31W225
(R31S035)
R31G019
R31G043
R31M116
R31M076
R31M072
R31M077
SH0501-012
R31M129
R31M116
R31W333
R31M137
R31M074
R31M130
R31M076
SH0501-013
SH0501-015
SH0501-014
Servo Motor
R31M072
SH0501-027
SH0401-035
R31M116
R31G028
R31W245
R31G047
R31G081
R31W336
R31M129
R31G047
R31M136
SH0501-022 R31W324
R31S012
R31S020
R31G028
R31S303
R31G028
R31M147
R31S016
R31W384
R31M076
R31W220
R31W161
R31S306
R31W342
R31S306
R31S013
R31W159
R31W161
R31W220
R31S304
R31G028
R31W247
R31M143
R31W339
R31M101
SH0501-025
R31S312
R31M074
R31M129
R31M130
R31M074
R31W205
R31M142
R31M101
R31W273
R31G053
SH0501-026
R31W289 R31W354
R31W120
R31G041
R31S011
R31W207
R31W119
R31W353
R31W118
R31W286
R31G045
R31G069 R31G068
R31W285
