SHIBATA GRK GSII EVO User manual

組み立てに必要な工具（別途用意してください）
安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い、安全を
確認してください。
組立時の注意
●幼児のいる場所では組み立てないでください。小さな部品を飲み込む等、非常
に危険です。
●組立の前に必ず内容物をお確かめください。万一、不良部品や不足部品などが
あった場合は、カスタマーサービスまでお問い合わせください。
●組立の前に説明書を最後まで読み、全体の流れをつかむと効率的な組立がで
きます。
●組立の際は様々な工具が必要になります。安全の為に必ず作業内容に合った
工具を使用してください。また、カッターナイフ等を使用する際は危険が伴います
ので、注意してください。
●部品には様々な素材を使用しています。切削加工された金属パーツ等は角が
鋭く、慎重な組立が必要となります。ケガをしないように注意してください。
●プラスチックパーツなどを切断する際は、切断した部品が飛ぶ危険があるので
注意してください。
●回転部や駆動部はスムーズに動作するように組み立ててください。
●配線やコード類は綺麗にまとめてください。回転部分や走行路面にコードが接
触すると危険です。また、配線が確実に接続されていないとショートする恐れや、
性能を十分に発揮出来ない場合があります。
●必要以上の分解・改造をすると、安全性が低下したり走行性能が十分に発揮出
来なくなる場合があります。
走行の注意
●R/Cカーは、時速40kmを超える速いスピードが出るモデルもあります。ルール
を守って安全な場所や、R/Cカー用サーキットで走らせてください。
●公道等、周囲の人の迷惑になるような場所では絶対に走行しないでください。
●R/Cカーは電波を利用するため、何らかのトラブルで最悪の場合は暴走するこ
とがあります。狭い場所や室内は避け、出来るだけ広い、障害物の無い場所で走ら
せてください。
●周囲にR/Cカーを走らせている人がいる場合は、電波が重ならないように周波
数を確認し合ってください。
●本R/Cカーは防水ではありません。雨の日や、水たまりのある場所で走らせると
R/Cメカが壊れたり、暴走する恐れがあります。
●R/Cカーの駆動部分、ギヤ、タイヤなどは高回転で回ります。危険ですので、バッ
テリーを接続した後は回転部分に手で触れないでください。
●走行後のR/Cカーは各部が高温になる事があります。危険ですので、十分な冷
却期間をおいてからメンテナンスなどをしてください。
走らせる手順
１．タイヤが空転するように、台の上にR/Cカーを置きます。
２．スピードコントローラのスイッチがOFFになっている事を確認してから、モー
ターおよびバッテリーを接続します。
３．送信機のアンテナを伸ばし、スイッチをONにします。（送信機の電圧が下がっ
ていると危険です。常に電圧の高い状態で使用してください。）
４．受信機のスイッチをONにします。
走行終了手順
１．スピードコントローラのスイッチをOFFにします。
２．バッテリーの接続を外します。
３．送信機のスイッチをOFFにし、アンテナを縮めます。
バッテリーの取り扱い
（バッテリーに付属の説明書に基づき使用してください。）
●バッテリーを充電する際は、周囲に燃えやすいもののない安全な場所で行なっ
てください。また、高温な場所での充電も避けてください。
●バッテリーの充電中は充電状態を常に確認してください。充電器の誤動作など
で過充電すると、最悪の場合は発火する危険があります。バッテリー温度が50度
を超えたら充電を中止してください。
●走行後のバッテリーは高温になります。連続使用するとバッテリーを傷めること
になりますので、冷却期間を置いてから充電してください。また、走行後のバッテ
リーはコンディション放電することによって、性能を持続させる事が出来ます。
●不要になったバッテリーは一般のゴミと一緒に捨てずに、お住まいの地方自治
体の指導のもと廃棄してください。
モーターの取り扱い
（モーターに付属の説明書に基づき使用してください。）
●7.2Vバッテリーをモーターに直接接続することは非常に危険です。絶対にしな
いでください。
●モーターの性能に合ったギヤ比を選択してください。ギヤ比が最適でないとモ
ーターの性能を十分に発揮出来ないだけでなく、他のR/Cメカを壊す原因にもな
ります。
●走行後のモーターは非常に高い温度になります。連続走行するとモーターを傷
める事になりますので、十分な冷却期間を置いてから走行してください。
CAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhen
running.
ASSEMBLYCAUTIONS
●Donotassemblearoundsmallchildren.Thepartscanbedangerousif
accidentallyswallowed.
●Checkthecontentscarefullybeforeassembly.PleasecontactCustomer
Supportifyouhappentonoticeanydefectiveormissingitems.
●Youwillfindtheassemblyprocessmucheasierbycarefullyreadingthrough
themanual,andfamiliarizingyourselfwiththeinstructions.
●Manydifferenttoolsarerequiredduringassembly.Forsafetypurposes,
pleaseusesuitabletools.Exerciseextracautionwhenusingasharptoolsuchas
ahobbyknife.
●Manydifferentmaterialsareusedfortheparts.Useextracarewhenhandling
partswithsharpedges,suchasmachinedmetalparts.
●Whencuttingplasticparts,watchforanyflyingparts.
●Trytoassembleanyrotatingpartsordrivetrainpartsassmoothaspossible.
●Bundlewiresneatlyawayfromthegroundoranymovingdrivetrain
components.Makesurethatallwiresareproperlyconnectedtoprevent
shorting.
●Unnecessarymodificationsmaybeunsafeandhinderperformance.
CAUTIONSBEFORERUNNING
●R/Ccarssomemodelsmayexceedspeedsof40kmperhour.Practice
commonsenseandrunthecarinopensafeplaces,orR/Ccartracks.
●Donotrunthecaronpublicroadswithhighamountsoftraffic,orinareas
thatmaybeinconveniencedtopeopleinthatarea.
●R/Ccarsarecontrolledusingaradiofrequency.Intheworst-casescenario.
Radiointerferencesmaycauselossofcontrol.
●IfothersnearyouarerunningR/Ccars,confirmthattheyarenotrunningon
thesamefrequency.
●R/Ccarsdonotlikewater.Avoidrunningonrainydays,orareaswithwater
puddles.Exposureoftheelectronicstowatermaycauselossofcontrolor
damagetotheelectronics.
●ThedrivetrainofanR/Ccarconsistsofmanymovingpartslikegears,shafts,
andtires.Avoidtouchingtheseareaswhenthebatteryisconnected.
●ManypartsofanR/Ccarwillbecomehotafterrunning.Allowthepartsto
sufficientlycoolbeforeconductinganymaintenance.
BEGINNINGARUN
1.PlacetheR/Ccaronastandsothewheelsdonʼtgetontheground.
2.ConfirmthatthespeedcontrollerswitchisOFF,andconnectthemotorand
battery.
3.ExtendthetransmitterantennaandturntheswitchON.(Itisunsafetousea
transmitterwithlowvoltage.Makesurethatthetransmitterbatteriesaregood
beforerunning)
4.TurnthespeedcontrollerswitchON.
FINISHINGARUN
1.TurnthespeedcontrollerswitchOFF.
2.Disconnectthebattery.
3.TurnthetransmitterswitchOFF,andretracttheantenna.
BATTERYUSAGE
(Carefullyreadtheinstructionincludedwiththebatteries.)
●Whenchargingbatteries,makesurethatthesurroundingareaisvoidof
anythinghighlyflammable.Alsoavoidcharginginhigh-temperaturelocations.
●Whenchargingbatteries,frequentlymonitorthechargingitcatchonfire.If
thebatteryreaches50degreesCelsiusormore,stopcharging.
●Batterieswillbecomehotafterrunning.Continuoususeofthebatterypack
mayresultindamagetothecells.Allowthebatterytoocooldownbefore
re-charging.Usingabatteryconditionerafterrunningmayprolongthelifeand
performanceofthebattery.
●Pleasedonotdiscardoldbatterypacksinthetrash.Althoughinconvenient,
pleaselocateabatterydisposalcenter.
MOTORUSAGE
(Carefullyreadtheinstructionincludedwiththemotor.)
●Connectinga7.2Vbatterydirectlytothemotorcanbeverydangerous.
●Chooseagearratiothatmatchesthepowercharacteristicsofthemotor.
Usingagearratiounsuitedtothecharacteristicsofthemotorwillnotonly
preventthemotorfromperformingatitsoptimum,butmayevencause
damagetotheotherelectronics.
●Motorswillgenerallybecomeveryhotafterrunning.Continuousrunningwill
reducethelifeofthemotor.Allowthemotortosufficientlycoolbetweeneach
run.

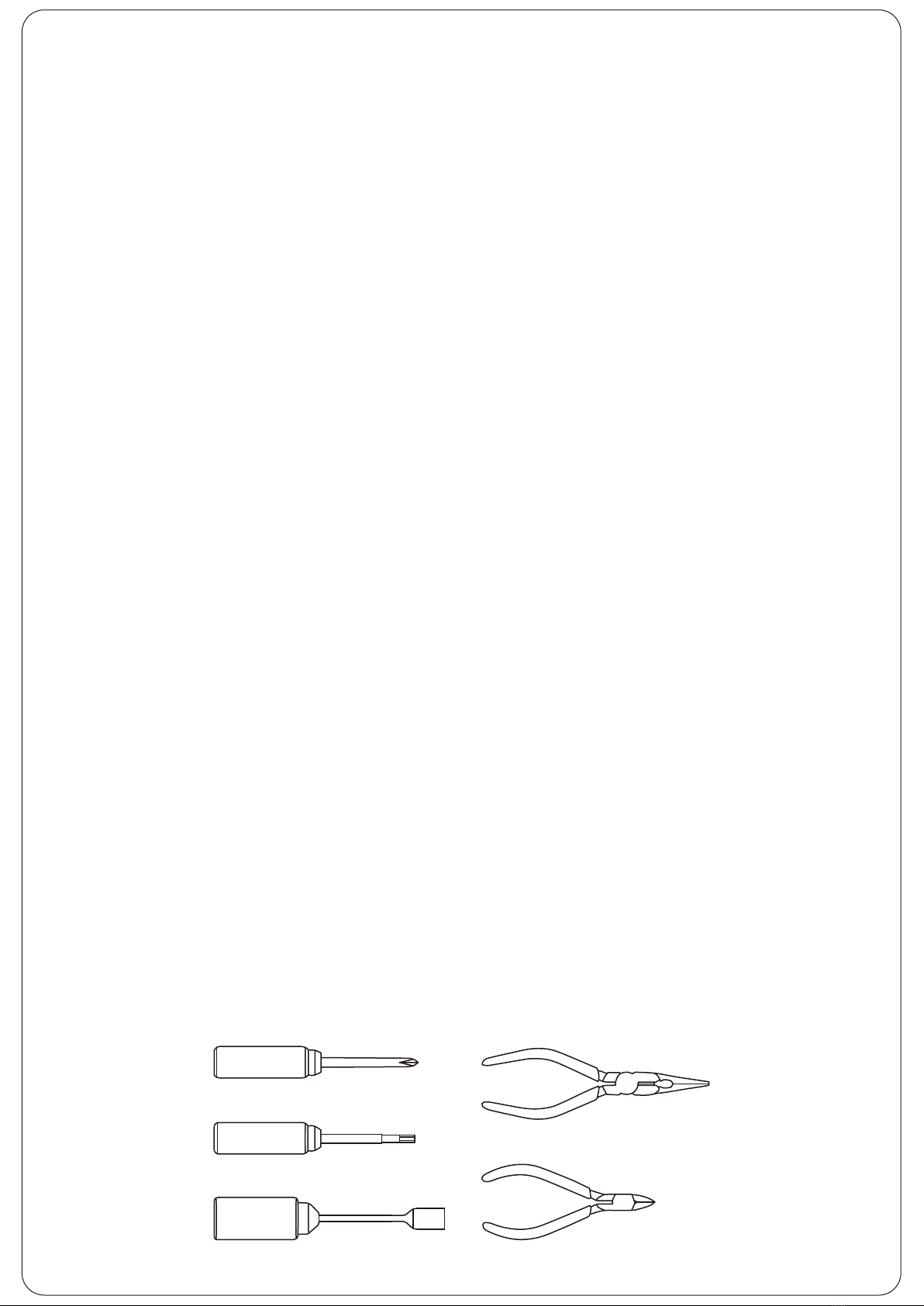

Assemblytools(Notinclude)
＋ドライバー#1
Screwdriver(small)
六角レンチ1.5ｍｍ&2.0mm
Hexwrench1.5&2.0mm
ソケットドライバー5.5mm&7.0mm
Socketdriver5.5mm&7.0mm
ロングノーズプライヤー
Longnosepliers
ニッパー
Wirecutters

P.1

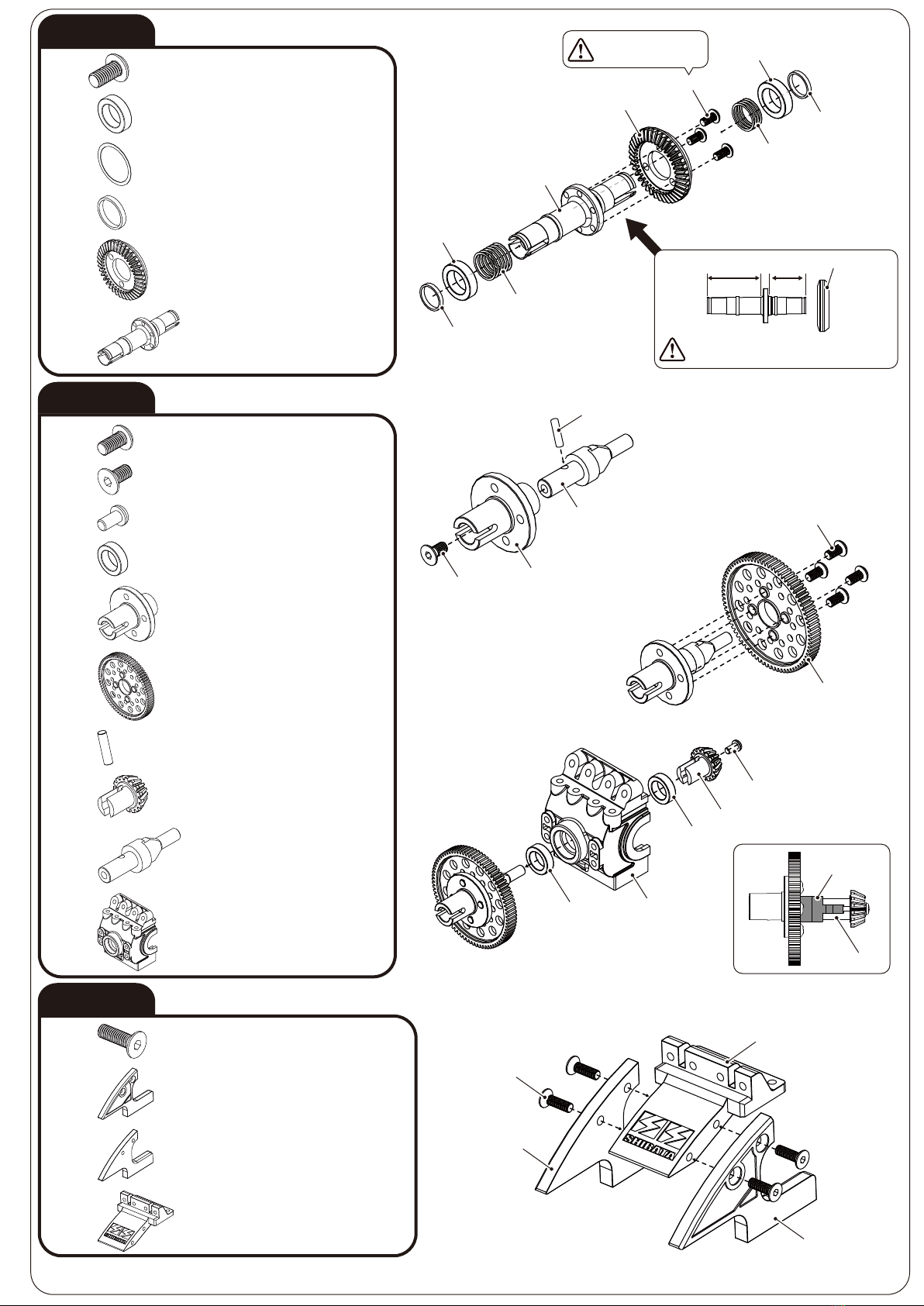

BAG2
2-1 ボタンビスM3×5mm
ButtonheadscrewＭ3×5mm ×4
2-2 皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×1
2-3 ボタンビスM2.6×5mm
ButtonheadscrewM2.6×5mm ×1
2-4 ベアリング1280
Ballbearing1280 ×2
2-5 スパーギヤマウント
Spurgearholder ×1
2-6 スパーギヤ78T
Spurgear48p78T ×1
2-7 スパーギヤホルダーピン
Spurgearholderpin ×1
2-8 ベベルギヤ16T
Bevelpiniongear16T ×1
2-9 リアインプットシャフト
Gearjointshaft(Rear) ×1
2-10 ギヤボックス
Gearbox ×1
BAG3
3-1 皿ビスM3×10mm
CountersunkheadscrewM3×10mm ×4
3-2 EVOノーズコーンL
EVONoseConeL ×1
3-3 EVOノーズコーンR
EVONoseConeR ×1
3-4 EVOノーズコーンジョイント
EVONoseConeJoint ×1
2-3
2-4
2-4
2-8
2-10
3-2
3-1×4
3-3
3-4
2-6
2-1×4
1-4
締めすぎ注意
Don'tovertighten
1-3×6
1-2
1-6
1-5
1-1×3
1-3×4
1-4
1-2
1-5
取付向き注意
CAUTION:checkMountingdirection
①
②
③
2-2 2-5
2-7
2-9
2-8
2-9
BAG1
1-2 ベアリング1510
Ballbearing1510 ×2
1-3 シム10×0.1mm
Shim10×12.5×0.1mm ×10
デフジョイントリング
Diffjointring
1-4 ×2
ソリッドアクスル
Solidaxleringgearmount
1-6 ×1
1-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×3
リングギヤ39T
Ringgear39T
1-5 ×1

P.2
BAG4
×19
皿ビスM3×8mm
CountersunkheadscrewM3×8mm
4-1
4-2 ベアリング1510
Ballbearing1510 ×1
4-3 サスマウント
Suspensionmount ×2
4-4 ステアリングラックポスト
Steeringrailrackpost ×2
4-5 モーターマウントスペーサー
Motormountspacer ×1
4-6 ギヤボックスキャップ
Gearboxcover ×1
4-7 GSモーターマウント
GSMotormount ×1
4-8 GSバッテリーポスト
GSBatteryholddownpost ×2
BAG1
BAG2
4-2
4-7
4-6
4-3×2
4-1×4
GSメインシャーシ
GSLowerdeck
4-5
4-1×11
BAG3
①
②
④
4-8×2
4-1×4
4-4×2
③
取付向き注意
CAUTION:checkMountingdirection
グリス(黒)
Blackgrease

P.3

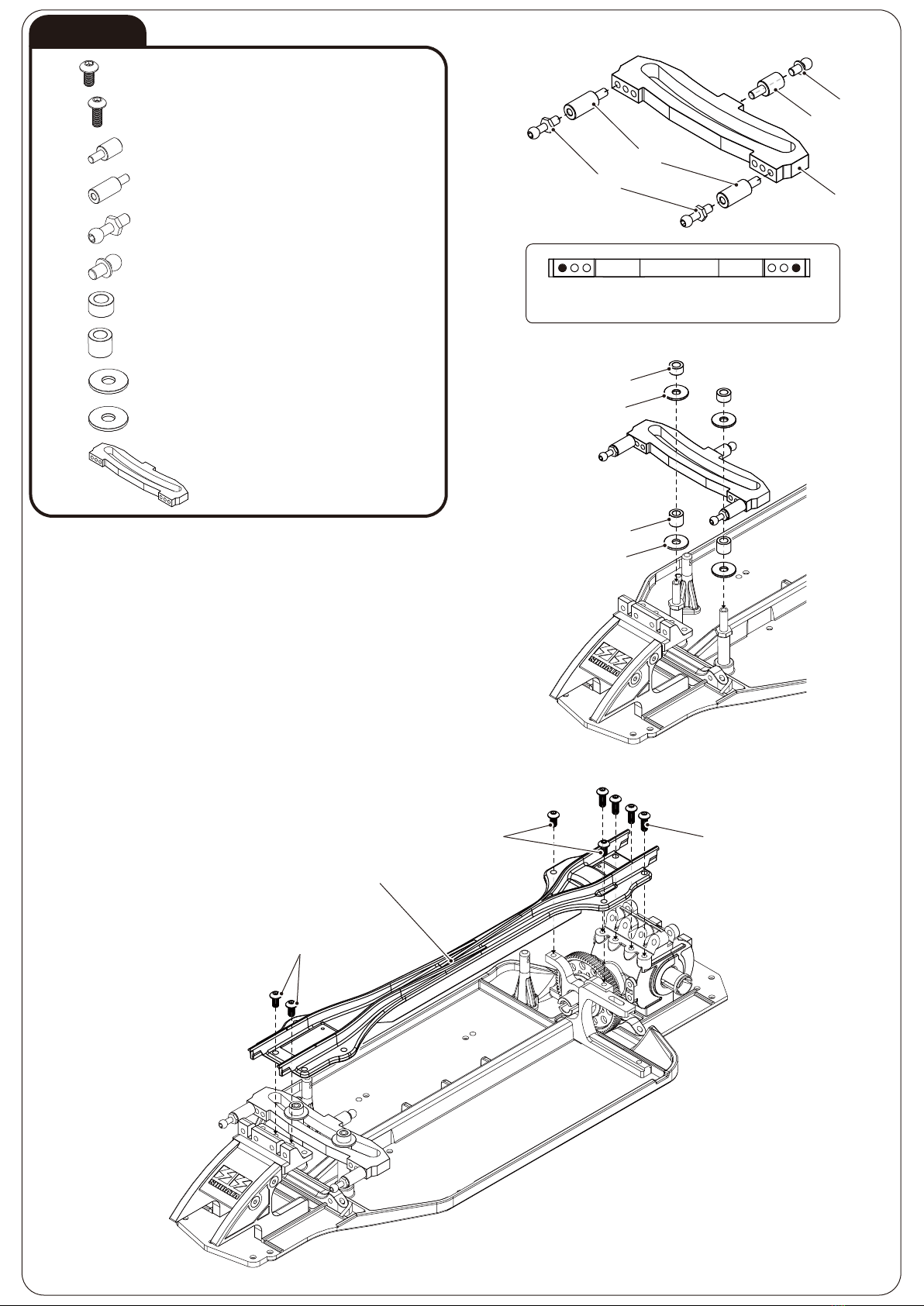

BAG5
ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm
5-1 ×4
5-2 ボタンビスM3×8mm
ButtonheadscrewM3×8mm ×4
5-3 ソリッドスペーサー8mm
StandoffspacerM3×8mm ×1
5-4 ソリッドスペーサー12mm
StandoffspacerM3×12mm ×2
5-5 ピロボールSL
Pivotball4.3mmSL ×2
5-6 ピロボールSS
Pivotball4.3mmSS ×1
5-7 ステアリングラックスペーサー4mm
Steeringrailrackspacer4mm ×2
5-8 ステアリングラックスペーサー6mm
Steeringrailrackspacer6mm ×2
5-10 ステアリングラックテフロンワッシャー1mm
Steeringrailrackteflonwasher1.0mm ×2
5-11 EVO湾曲ステアリングラック
EVOCurvedsteeringrailrack ×1
③
①
5-4
5-5
5-11
5-3
5-6
取付位置
Mountingposition
②5-7×2
5-9×2
5-8×2
5-2×4
5-1
5-10×2
5-1
GSアッパーデッキ
GSUpperdeck
5-9 ステアリングラックテフロンワッシャー0.8mm
Steeringrailrackteflonwasher0.8mm ×2

P.4

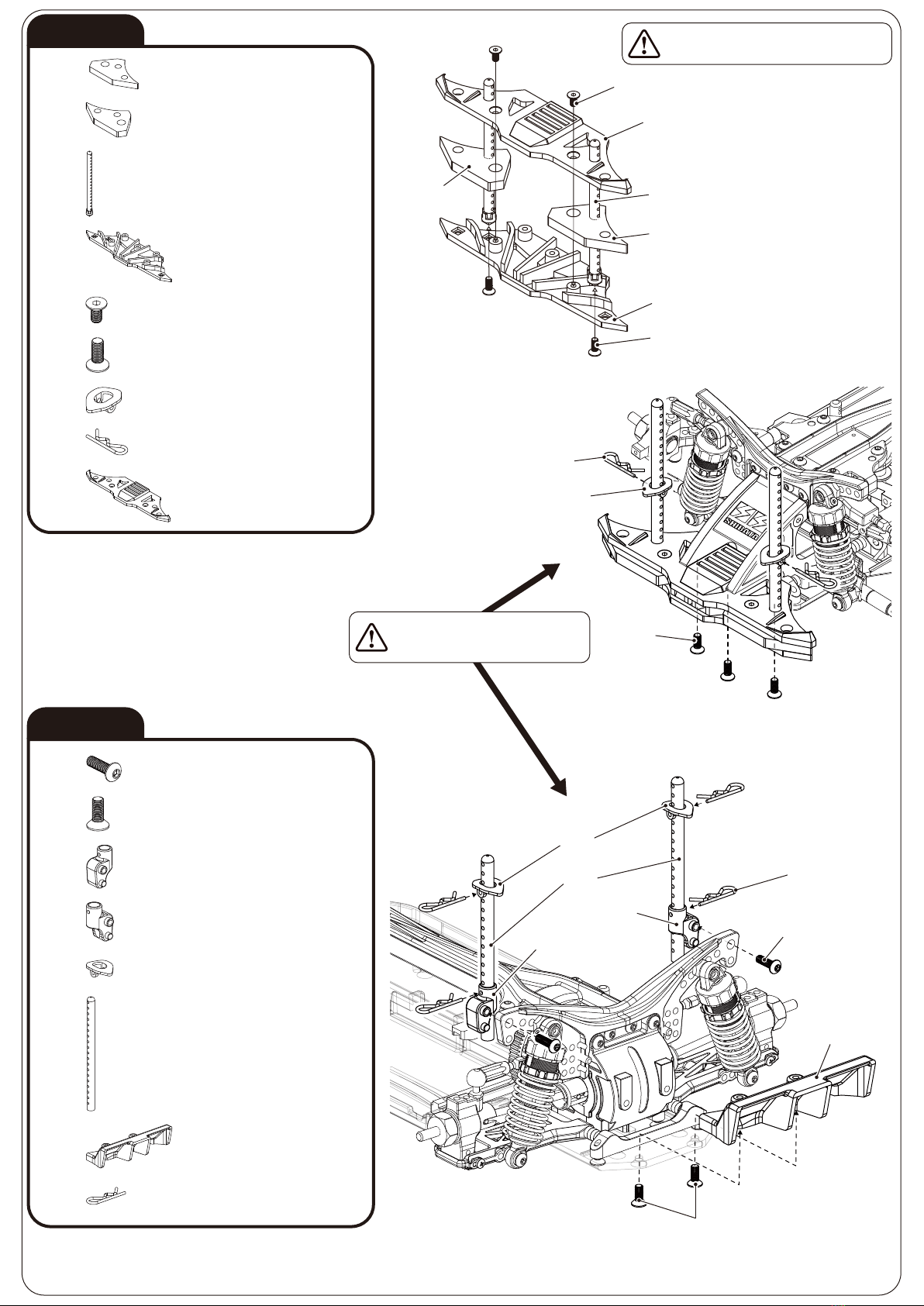

BAG6
6-1 ×6
ボタンビスM3×8mm
ButtonheadscrewM3×8mm
ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm
6-2 ×2
6-3 ×6
ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
6-4 ピロボール4.3×10mm
Pivotball4.3mmL10 ×2
6-5 アッパーアームシャフト
Upperarmshaft ×2
6-6 ショックピロボールナット
Shockpivotballnut ×4
6-7 GSフロントショックタワー
GSFrontshocktower ×1
6-8 GSリアショックタワー
GSRearshocktower ×1
BAG7
7-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×2
7-2 皿ビスM3×8mm
CountersunkheadscrewM3×8mm ×2
7-3 アルミスペーサー2.6×0.5mm
AluminumspacerID2.6×0.5mm ×2
7-4 サスピンスペーサー2.5×1mm
SpacerID2.5×1mm ×2
7-5 サスピンスペーサー2.5×2mm
SpacerID2.5×2mm ×12
7-6 ソリッドスペーサー12mm
StandoffspacerM3×12mm ×6
7-7 ボールエンドスタンダード
Ballend(standard) ×2
7-8 サスピン2.5×52.8mm
SuspensionpinOD2.5×52.8mm ×2
7-9 サスマウント
Suspensionmount ×1
7-10 ショートロアアーム
Shortlowerarm ×2
6-1×4
Rear
Front
取付位置
Mountingposition
6-2×2
6-6
6-5×2
6-3
6-7
取付位置
Mountingposition
tooltip
6-4
6-3×2
6-6
6-8
Front
6-1
6-3×2
Rear
7-6
7-7
7-10 7-1
R
L
7-1
7-7
7-10
7-5×5
7-8
7-9
7-2×2
7-5
7-4
7-3
7-5×5
7-5
7-4
7-3
L
R
中央のビス 2 本を先に締める
Tightentwoscrewsinthecenterfirst

P.5
BAG8
8-1 ×2
皿ビスM3×8mm
CountersunkheadscrewM3×8mm
サスピンスペーサー2.5×1mm
SpacerID2.5×1mm
8-2 ×4
8-3 ×10
サスピンスペーサー2.5×2mm
SpacerID2.5×2mm
8-4 サスピン2.5×52.8mm
SuspensionpinOD2.5×L52.8 ×2
8-5 サスマウント
Suspensionmount ×1
8-6 リアロアアーム
Rearlowerarm ×2
BAG9
9-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×2
9-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm ×2
9-3 ボールエンドスタンダード
Ballend(standard) ×2
9-4 ターンバックル30mm
Turn-buckleshaft30mm ×2
9-5 アッパーアーム
Upperarm ×2
9-6 アッパーアームブレスL
FrontupperarmmountL ×1
9-7 アッパーアームブレスR
FrontupperarmmountR ×1
9-8 アッパーアームスペーサー5mm
Upperarmspacer5mm ×2
8-6
8-1×2
①13.5mm
9-59-4 9-4
9-3 9-3
②9-8
R L
③
9-6
9-7
9-2
9-1
13.5mm
8-6
8-3
8-2
8-4
8-3×4
8-2
8-5
8-4
8-3
8-2
8-3×4
8-2

P.6
BAG10
10-5
10-1 ×2
ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm
アルミスペーサー3.0×1.5mm
AluminumspacerID3.0×1.5mm
10-2 ×2
10-3 ソリッドスペーサー8mm
StandoffspacerM3×8mm ×2
10-4 ベアリング850
Ballbearing850 ×4
10-5 ピロボールSL
Pivotball4.3mmSL ×6
10-6 ボールエンドショート
Ballend(short) ×2
10-7 ボールエンドスタンダード
Ballend(standard) ×2
10-8 ターンバックル20mm
Turn-buckleshaft20mm ×2
10-9 フロントアクスル
Frontaxleshaft ×2
10-10 ピン2×9.8mm
PinOD2×9.8mm ×2
10-11 ホイールハブ6mm
Wheelhub6mm ×2
×1
10-12 EVOステアリングナックルR
EVOSteeringknuckleR
10-13 EVOステアリングナックルL
EVOSteeringknuckleL ×1
②
③
④
⑤
⑥
⑦
R
①
L
10-13 10-12
10-5
10-5
10-2
10-3
10-1
10-4
10-9 10-9
10-4
10-4
10-10
10-11
10-7
10-6
7.8mm 10-8
10-6
10-7
10-8
7.8mm

P.7

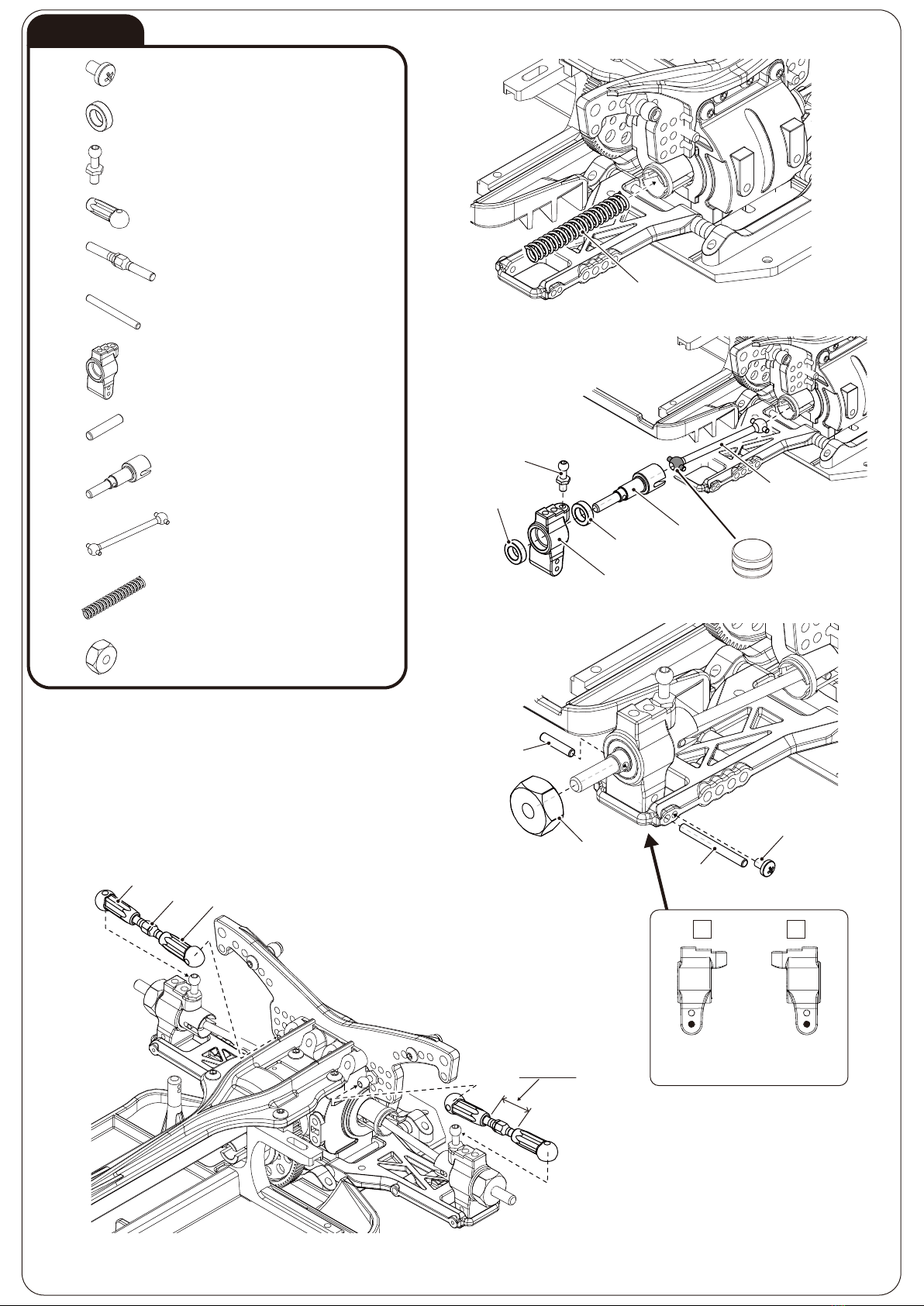

BAG11
11-1 ×2
ボタンビスM2×3mm
ButtonheadscrewM2×3mm
ベアリング1060
Ballbearing1060
11-2 ×4
11-3 ピロボールSL
Pivotball4.3mmSL ×2
11-4 ボールエンドスタンダード
Ballend(standard) ×4
11-5 ターンバックル30mm
Turn-buckleshaft30mm ×2
11-6 アウターサスピン
Outersuspensionpin ×2
11-7 リアハブナックル
Rearhubknuckle ×2
11-8 ピン2×9.8mm
PinOD2×9.8mm ×2
11-9 リアアクスル
Rearaxle ×2
11-10 リアドッグボーン44.5mm
Reardogbone44.5mm ×2
11-11 ソリッドアクスルインナースプリング
Solidaxleinnercoilspring ×1
×2
11-12 ホイールハブ6mm
Wheelhub6mm
反対側も同様に組み付ける。
Assembletheoppositesideinthesameway.
＊②,③
②
11-10
11-2
11-2
11-3
11-9
11-7
③
11-6
11-1
11-8
11-12
①
11-11
④
11-4
11-5
14.8mm
＊
＊
11-4
取付位置
Mountingposition
R L
グリス(黒)
Blackgrease

P.8

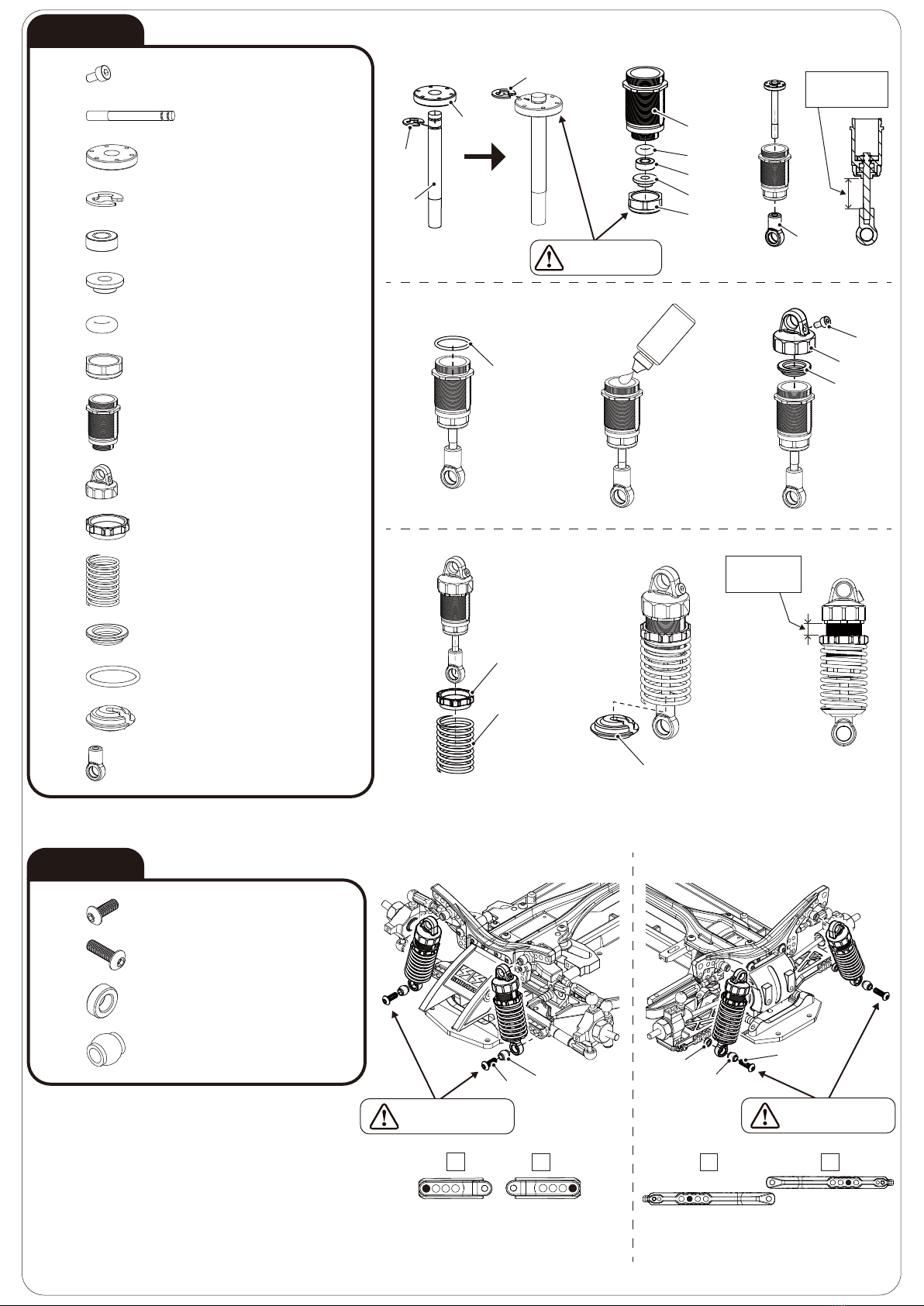

BAG12
12-1 キャップビスM2×4mm
CapscrewM2×4mm ×4
ショックロッド28mm
Shockpistonrod28mm
12-2 ×4
12-3 ショックピストン
Shockpiston ×4
×8
12-4 ショックロッド E リング
ShockrodE-ring
12-5 ショックロッド O リングスペーサー
ShockrodO-ringspacer ×4
12-6 ショックロッドガイド
Shockrodguide ×4
12-7 ショックロッド O リング
ShockrodO-ring ×4
12-8 ショックロアキャップ
Shocklowercap ×4
12-9 ショックシリンダー
Shockcylinder ×4
12-10 ショックシリンダーキャップ
Shockcylindercap ×4
12-11 ショックスプリングアジャスター
Shockspringpreloadadjuster ×4
12-12 ショックスプリング
Shockcoilspring ×4
12-13 ショックダイヤフラム
Shockoilseal ×4
12-14 ショックキャップ O リング
ShockcapO-ring ×4
12-15 ショックスプリングリテーナー
Shockspringretainer ×4
12-16 ショックロッドエンド
Shockrodend ×4
# 400
OIL
① ② ③
④ ⑤ ⑥
⑦⑧
12-4
12-2
12-3
12-4
12-9
12-7
12-5
12-6
12-8
12-14
12-1
12-10
12-13
12-16
F:12.5mm
R:13.5mm
12-11
12-12
12-15
F:4.4mm
R:4.0mm
BAG13
13-1 ボタンビスM3×8mm
ButtonheadscrewM3×8mm ×2
ボタンビスM3×10mm
ButtonheadscrewM3×10mm
13-2 ×2
13-3 アルミスペーサー3.0×2mm
AluminumspacerID3.0×2mm ×2
×4
13-4 ショックロッドエンドブッシュ
Shockrodendbush
Front
13-4
13-1
Rear
13-3
13-4
13-2
取付位置
Mountingposition
L
R
取付位置
Mountingposition
L R
締めすぎ注意
Don'tovertighten
締めすぎ注意
Don'tovertighten
バリを取り除く
Deburring

P.9
BAG14
BAG15
14-1 ナットM3×2mm
NutM3×2mm ×1
ピロボールMM
Pivotball4.3mmMM
14-2 ×1
14-3 サーボホーン
Servohorn ×1
×1
14-4 サーボセイバー (23T/24T/25T)
Servosaver(23T/24T/25T)
14-5 サーボセイバースプリング ( ソフト )
Servosaverspring(soft) ×1
14-6 サーボセイバースプリング ( ハード )
Servosaverspring(hard) ×1
15-1 ボタンビスM3×8mm
ButtonheadscrewM3×8mm ×4
ボタンビスM3×12mm
ButtonheadscrewM3×12mm
15-2 ×1
15-3 皿ビスM3×8mm
CountersunkheadscrewM3×8mm ×2
×4
15-4 ワッシャーM3×0.5mm
WasherM3×0.5mm
15-5 ボールエンドスタンダード
Ballend(standard) ×2
15-6 ターンバックル30mm
Turn-buckleshaft30mm ×1
15-7 サーボマウント
Servomount ×2
15-8 サーボセイバーキャップ
Servosavercap ×1
③
①
15-2
15-8
BAG14
15-1×4
15-4×4
15-7×2
サーボ (別売)
Servomotor(soldseparately)
②
15-3×2
15-515-6
10.4mm
14-3
14-4
14-1
14-2
14-6
14-5
2 つ重ねる
Stacktwopiecestogether
14-5
14-6
15-5
サーボセイバー
Servosaver
・23T:KO,SANWA
・24T:HiTEC
・25T:FUTABA

P.10
BAG16 ①
16-1 エアダムバンパースポンジL
AirdambumperspongeL ×1
エアダムバンパースポンジR
AirdambumperspongeR
16-2 ×1
16-3 エアダムバンパーボディポスト
Airdambumperbodypost ×2
×1
16-4 エアダムロアバンパー
Airdamlowerbumper
16-5 皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×2
16-6 皿ビスM3×8mm
CountersunkheadscrewM3×8mm ×5
16-7 ボディマウントサポート
Bodymountsupport ×2
16-8 R クリップ
Snappin6mm ×2
16-9 EVOバンパープレート
EVOBumperplate ×1
BAG17
17-1 ボタンビスM3×10mm
ButtonheadscrewM3×10mm ×2
17-2 ×2
皿ビスM3×8mm
CountersunkheadscrewM3×8mm
ボディポストマウント L
BodypostmountL
17-3 ×1
×1
17-4 ボディポストマウント R
BodypostmountR
17-5 ボディマウントサポート
Bodymountsupport ×2
17-6 ボディポスト
Bodypost ×2
17-7 リアディフューザー
Reardiffuser ×1
17-8 R クリップ
Snappin6mm ×4
②
16-5×2
16-9
16-3×2
16-1*
16-4
16-6×2
16-2*
16-7×2
16-8×2
16-6×3
17-4
17-5
17-3
17-6 17-8×4
17-1×2
17-7
17-2
ボディに合わせて高さを調整する
Adjustthepositiontofitbodyshell
切り込みを下側にして装着する
Installwiththecutssurfacefacingdown
*

P.11

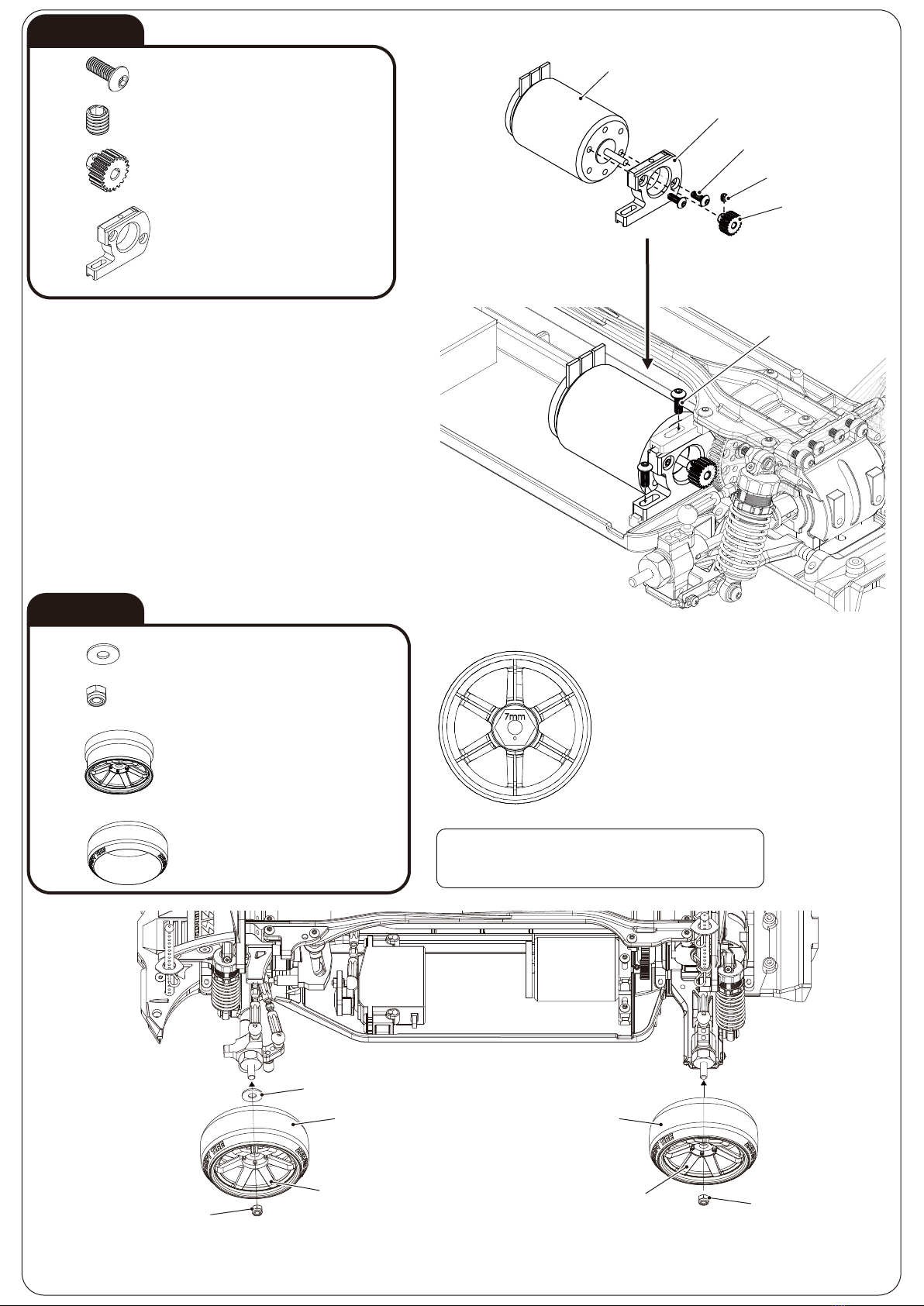

BAG18
18-1 ボタンビスM3×8mm
ButtonheadscrewM3×8mm ×4
セットスクリューM3×3mm
SetscrewM3×3mm
18-2 ×1
18-3 ピニオンギヤ20T
Piniongear48p20T ×1
×1
18-4 GSモーターマウントアダプター
GSMotormountadapter
BAG19
19-1 EVOホイールスペーサー
EVOWheelspacer ×2
19-2 ×4
ホイールナットM4
LocknutM4
ホイール37 改offset+5ブラック
Wheel37kaioffset+5black
19-3 ×2
×2
19-4 ホイール37 改offset+7ブラック
Wheel37kaioffset+7black
19-5 R31HOUSEDRIFTTIRE(PE2)
DrifttirePE2 ×4
18-1×2
18-3
18-2
18-4
モーター ( 別売 )
Motor(soldseparately)
18-1×2
反対側も同様に組み付ける
Assembletheoppositesideinthesameway
19-1
19-5 19-5
19-4 19-3
19-2 19-2
ホイールの裏面にオフセットが記載され
ています。
Wheeloffsetisdescribedbacksideofthe
wheel.

P.12

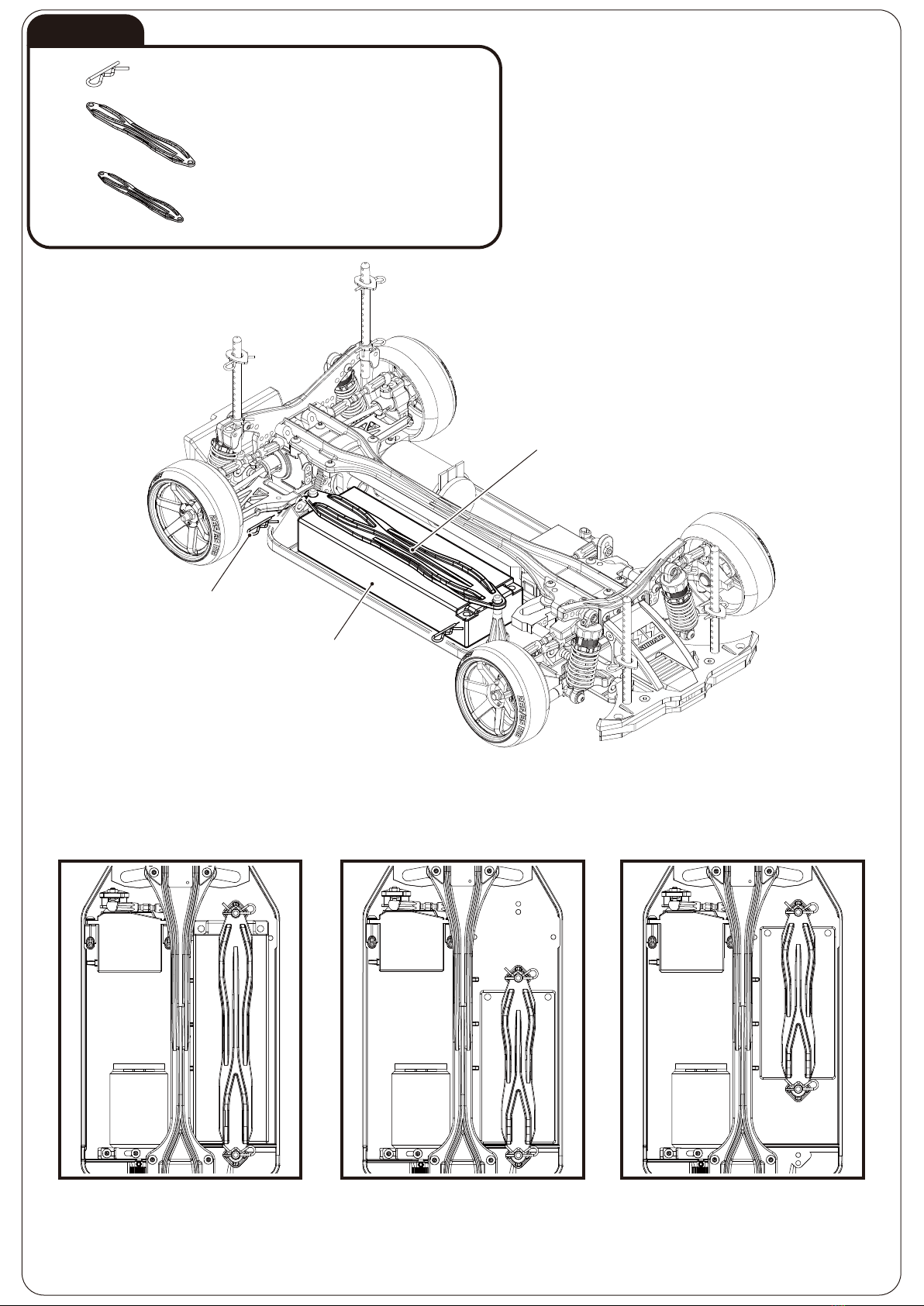

BAG20
20-3 GSバッテリーホールドプレートS
GSBatteryholddownplateS ×1
20-1 R クリップ
Snappin6mm ×6
GSバッテリーホールドプレートL
GSBatteryholddownplateL
20-2 ×1
20-1×2
バッテリー ( 別売 )
Battery(soldseparately)
20-2
ノーマルバッテリー
Normalbattery ショートバッテリー ( 後ろ寄り ) Shortbattery(rearmount) ショートバッテリー ( 前寄り ) Shortbattery(frontmount)
ボディの固定に R クリップを 4 つ使用します。
Usefour"Snappin"tofitthebodyshell.

SHIBATA GRK
Online shopOnline shop
https://shop.r31world.com/
Ameba
