SHIBATA GRK M3 User manual

組み立てに必要な工具（別途用意してください）
安全に楽しんで頂くための注意事項
お子様（中学生以下）が組立・走行する際は、必ず保護者の方が付き添い、安全を
確認してください。
組立時の注意
●幼児のいる場所では組み立てないでください。小さな部品を飲み込む等、非常
に危険です。
●組立の前に必ず内容物をお確かめください。万一、不良部品や不足部品などが
あった場合は、カスタマーサービスまでお問い合わせください。
●組立の前に説明書を最後まで読み、全体の流れをつかむと効率的な組立がで
きます。
●組立の際は様々な工具が必要になります。安全の為に必ず作業内容に合った
工具を使用してください。また、カッターナイフ等を使用する際は危険が伴います
ので、注意してください。
●部品には様々な素材を使用しています。切削加工された金属パーツ等は角が
鋭く、慎重な組立が必要となります。ケガをしないように注意してください。
●プラスチックパーツなどを切断する際は、切断した部品が飛ぶ危険があるので
注意してください。
●回転部や駆動部はスムーズに動作するように組み立ててください。
●配線やコード類は綺麗にまとめてください。回転部分や走行路面にコードが接
触すると危険です。また、配線が確実に接続されていないとショートする恐れや、
性能を十分に発揮出来ない場合があります。
●必要以上の分解・改造をすると、安全性が低下したり走行性能が十分に発揮出
来なくなる場合があります。
走行の注意
●R/Cカーは、時速40kmを超える速いスピードが出るモデルもあります。ルール
を守って安全な場所や、R/Cカー用サーキットで走らせてください。
●公道等、周囲の人の迷惑になるような場所では絶対に走行しないでください。
●R/Cカーは電波を利用するため、何らかのトラブルで最悪の場合は暴走するこ
とがあります。狭い場所や室内は避け、出来るだけ広い、障害物の無い場所で走ら
せてください。
●周囲にR/Cカーを走らせている人がいる場合は、電波が重ならないように周波
数を確認し合ってください。
●本R/Cカーは防水ではありません。雨の日や、水たまりのある場所で走らせると
R/Cメカが壊れたり、暴走する恐れがあります。
●R/Cカーの駆動部分、ギヤ、タイヤなどは高回転で回ります。危険ですので、バッ
テリーを接続した後は回転部分に手で触れないでください。
●走行後のR/Cカーは各部が高温になる事があります。危険ですので、十分な冷
却期間をおいてからメンテナンスなどをしてください。
走らせる手順
１．タイヤが空転するように、台の上にR/Cカーを置きます。
２．スピードコントローラのスイッチがOFFになっている事を確認してから、モー
ターおよびバッテリーを接続します。
３．送信機のアンテナを伸ばし、スイッチをONにします。（送信機の電圧が下がっ
ていると危険です。常に電圧の高い状態で使用してください。）
４．受信機のスイッチをONにします。
走行終了手順
１．スピードコントローラのスイッチをOFFにします。
２．バッテリーの接続を外します。
３．送信機のスイッチをOFFにし、アンテナを縮めます。
バッテリーの取り扱い
（バッテリーに付属の説明書に基づき使用してください。）
●バッテリーを充電する際は、周囲に燃えやすいもののない安全な場所で行なっ
てください。また、高温な場所での充電も避けてください。
●バッテリーの充電中は充電状態を常に確認してください。充電器の誤動作など
で過充電すると、最悪の場合は発火する危険があります。バッテリー温度が50度
を超えたら充電を中止してください。
●走行後のバッテリーは高温になります。連続使用するとバッテリーを傷めること
になりますので、冷却期間を置いてから充電してください。また、走行後のバッテ
リーはコンディション放電することによって、性能を持続させる事が出来ます。
●不要になったバッテリーは一般のゴミと一緒に捨てずに、お住まいの地方自治
体の指導のもと廃棄してください。
モーターの取り扱い
（モーターに付属の説明書に基づき使用してください。）
●7.2Vバッテリーをモーターに直接接続することは非常に危険です。絶対にしな
いでください。
●モーターの性能に合ったギヤ比を選択してください。ギヤ比が最適でないとモ
ーターの性能を十分に発揮出来ないだけでなく、他のR/Cメカを壊す原因にもな
ります。
●走行後のモーターは非常に高い温度になります。連続走行するとモーターを傷
める事になりますので、十分な冷却期間を置いてから走行してください。
CAUTIONSFORSAFEENJOYMENTOFYOURR/CCAR
Forchildrenundertheageof13,parentalguidanceisrecommendedwhen
running.
ASSEMBLYCAUTIONS
●Donotassemblearoundsmallchildren.Thepartscanbedangerousif
accidentallyswallowed.
●Checkthecontentscarefullybeforeassembly.PleasecontactCustomer
Supportifyouhappentonoticeanydefectiveormissingitems.
●Youwillfindtheassemblyprocessmucheasierbycarefullyreadingthrough
themanual,andfamiliarizingyourselfwiththeinstructions.
●Manydifferenttoolsarerequiredduringassembly.Forsafetypurposes,
pleaseusesuitabletools.Exerciseextracautionwhenusingasharptoolsuchas
ahobbyknife.
●Manydifferentmaterialsareusedfortheparts.Useextracarewhenhandling
partswithsharpedges,suchasmachinedmetalparts.
●Whencuttingplasticparts,watchforanyflyingparts.
●Trytoassembleanyrotatingpartsordrivetrainpartsassmoothaspossible.
●Bundlewiresneatlyawayfromthegroundoranymovingdrivetrain
components.Makesurethatallwiresareproperlyconnectedtoprevent
shorting.
●Unnecessarymodificationsmaybeunsafeandhinderperformance.
CAUTIONSBEFORERUNNING
●R/Ccarssomemodelsmayexceedspeedsof40kmperhour.Practice
commonsenseandrunthecarinopensafeplaces,orR/Ccartracks.
●Donotrunthecaronpublicroadswithhighamountsoftraffic,orinareas
thatmaybeinconveniencedtopeopleinthatarea.
●R/Ccarsarecontrolledusingaradiofrequency.Intheworst-casescenario.
Radiointerferencesmaycauselossofcontrol.
●IfothersnearyouarerunningR/Ccars,confirmthattheyarenotrunningon
thesamefrequency.
●R/Ccarsdonotlikewater.Avoidrunningonrainydays,orareaswithwater
puddles.Exposureoftheelectronicstowatermaycauselossofcontrolor
damagetotheelectronics.
●ThedrivetrainofanR/Ccarconsistsofmanymovingpartslikegears,shafts,
andtires.Avoidtouchingtheseareaswhenthebatteryisconnected.
●ManypartsofanR/Ccarwillbecomehotafterrunning.Allowthepartsto
sufficientlycoolbeforeconductinganymaintenance.
BEGINNINGARUN
1.PlacetheR/Ccaronastandsothewheelsdonʼtgetontheground.
2.ConfirmthatthespeedcontrollerswitchisOFF,andconnectthemotorand
battery.
3.ExtendthetransmitterantennaandturntheswitchON.(Itisunsafetousea
transmitterwithlowvoltage.Makesurethatthetransmitterbatteriesaregood
beforerunning)
4.TurnthespeedcontrollerswitchON.
FINISHINGARUN
1.TurnthespeedcontrollerswitchOFF.
2.Disconnectthebattery.
3.TurnthetransmitterswitchOFF,andretracttheantenna.
BATTERYUSAGE
(Carefullyreadtheinstructionincludedwiththebatteries.)
●Whenchargingbatteries,makesurethatthesurroundingareaisvoidof
anythinghighlyflammable.Alsoavoidcharginginhigh-temperaturelocations.
●Whenchargingbatteries,frequentlymonitorthechargingitcatchonfire.If
thebatteryreaches50degreesCelsiusormore,stopcharging.
●Batterieswillbecomehotafterrunning.Continuoususeofthebatterypack
mayresultindamagetothecells.Allowthebatterytoocooldownbefore
re-charging.Usingabatteryconditionerafterrunningmayprolongthelifeand
performanceofthebattery.
●Pleasedonotdiscardoldbatterypacksinthetrash.Althoughinconvenient,
pleaselocateabatterydisposalcenter.
MOTORUSAGE
(Carefullyreadtheinstructionincludedwiththemotor.)
●Connectinga7.2Vbatterydirectlytothemotorcanbeverydangerous.
●Chooseagearratiothatmatchesthepowercharacteristicsofthemotor.
Usingagearratiounsuitedtothecharacteristicsofthemotorwillnotonly
preventthemotorfromperformingatitsoptimum,butmayevencause
damagetotheotherelectronics.
●Motorswillgenerallybecomeveryhotafterrunning.Continuousrunningwill
reducethelifeofthemotor.Allowthemotortosufficientlycoolbetweeneach
run.
Assemblytools(Notinclude)
＋ドライバー#1
Screwdriver(small)
六角レンチ1.5ｍｍ&2.0mm
Hexwrench1.5&2.0mm
ソケットドライバー5.5mm&7.0mm
Socketdriver5.5mm&7.0mm
ロングノーズプライヤー
Longnosepliers
ニッパー
Wirecutters

P.1

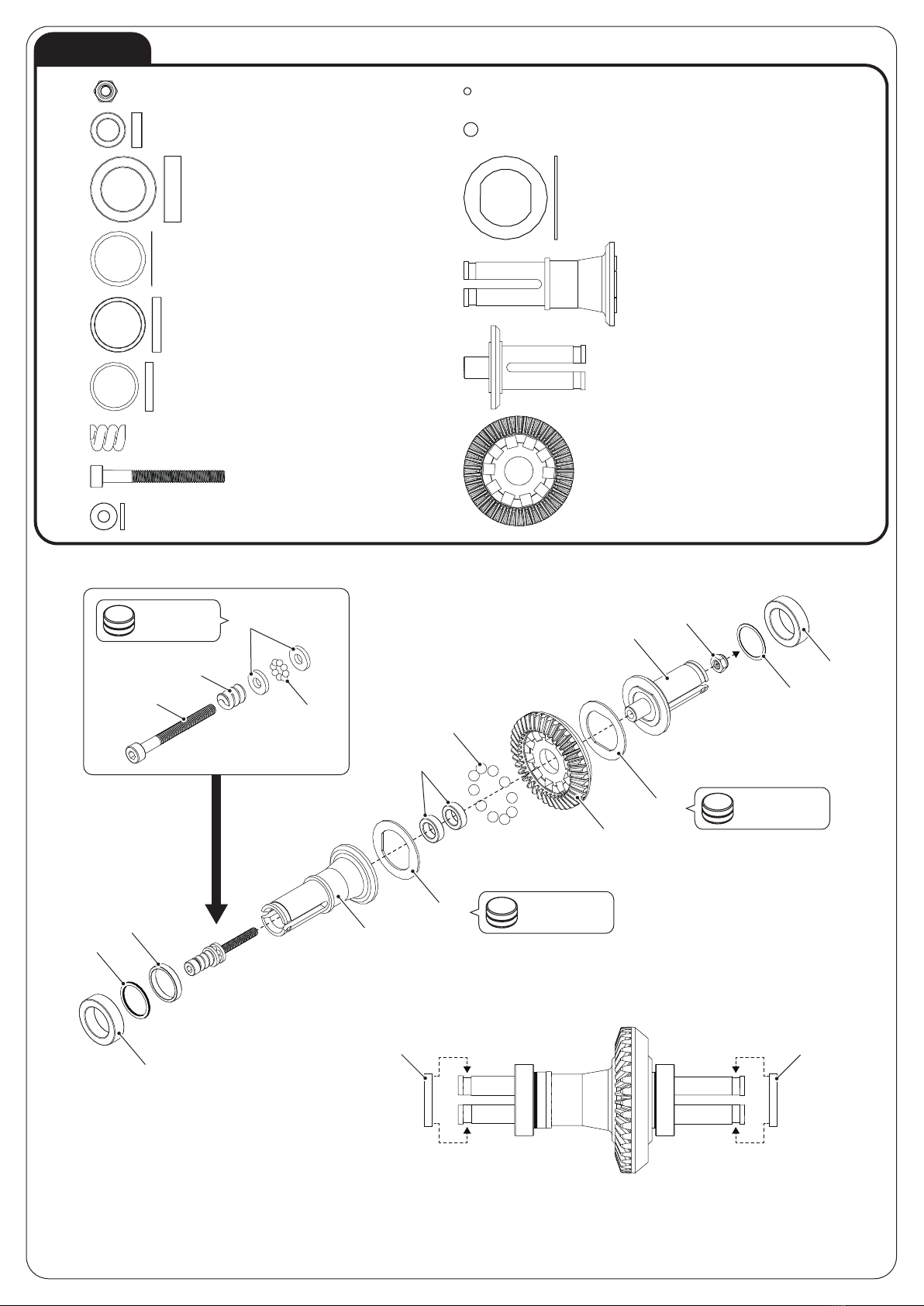

1-1 ナイロンナット M2.5
NylonnutM2.5 ×1
1-3 ベアリング 1510
Ballbearing15104mm ×2
1-4 シム 10×12.5×0.1mm
Shim10×12.5×0.1mm ×8
1-2 ベアリング 850
Ballbearing8502.5mm ×2
1-5 シム 10×12.5×2.0mm
Shim10×12.5×2.0mm ×1
1-6 デフジョイントリング
Diffjointring ×2
1-7 デフスプリング
Diffspring ×1
1-8 デフスクリュー
DiffscrewM2.5 ×1
1-9 スラストベアリングワッシャー
Thrustbearingwasher ×2
1-10 ボール 1.6mm
Ball1.6mm ×8
1-11 ボール 3.175mm
Ball3.175mm ×10
1-12 デフプレート
Diffplate ×2
1-13 デフジョイント ( 長 )
Diffjoint-long ×1
1-15 ボールデフギア 39T
Balldiffringgear39T ×1
1-14 デフジョイント ( 短 )
Diffjoint-short ×1
BAG1
1-6 1-6
1-10×8
1-7
1-8
1-9
グリス(黒)
Blackgrease 1-1
1-2
1-3
1-3
1-4×6
1-4×2
1-5
1-11×10
1-13
1-15
1-14
1-12 シリコングリス
Siliconegrease
1-12 シリコングリス
Siliconegrease

P.2
BAG2

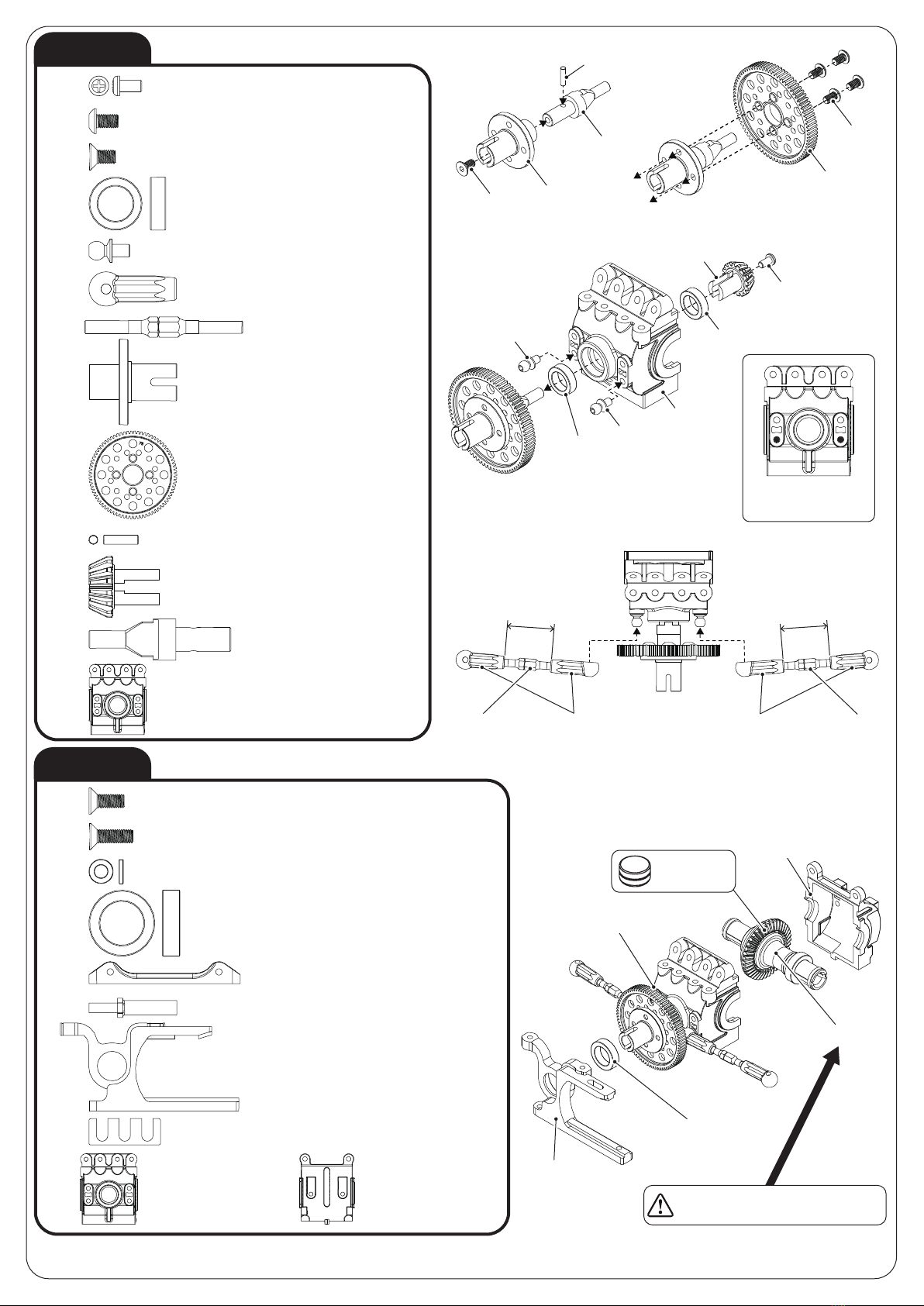

ベベルギヤ16T
Bevelpiniongear16T ×1
2-11
リアインプットシャフト
Gearjointshaft(Rear) ×1
2-12
スパーギヤマウント
Spurgearholder ×1
2-8
スパーギヤ78T
Spurgear48p78T ×1
2-9
ギヤボックス
Gearbox ×1
2-13
スパーギヤホルダーピン
Spurgearholderpin ×1
2-10
2-6 ボールエンド ( スタンダード )
Ballend(medium) ×4
2-4 ベアリング1280
Ballbearing12803.5mm ×2
2-1 ボタンビスM2.6×5mm
ButtonheadscrewM2.6×5mm ×1
ボタンビスM3×5mm
ButtonheadscrewＭ3×5mm ×4
2-2
皿ビスM3×6mm
CountersunkheadscrewM3×6mm ×1
2-3
2-7 ターンバックル 36mm
Turn-buckleshaft36mm ×2
2-5 ピロボール SS(4.3mm)
Pivotball4.3mmSS ×2
BAG3
ギアボックス
Gearbox ×1
3-9 ギアボックスカバー
Gearboxcover ×2
3-10

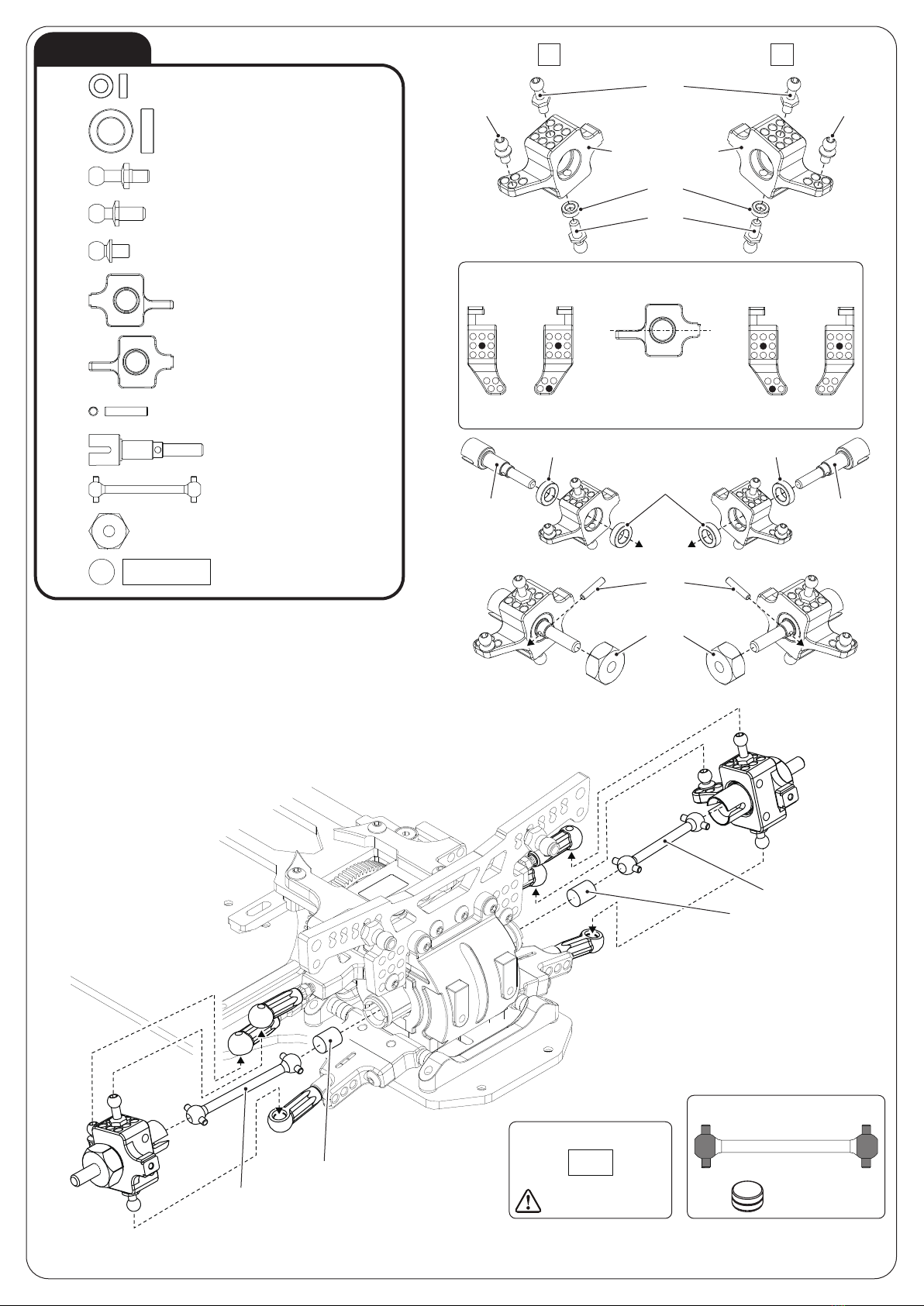

3-6 ステアリングラックポスト
Steeringrailrackpost ×2
3-5 サスマウント
Suspensionmount ×2
3-7 モーターマウント
Motormount ×1
モーターマウントスペーサー
Motormountspacer ×1
3-8
×4
3-3 アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm
3-4 ベアリング1510
Ballbearing15104mm ×1
3-1 ×13
皿ビスM3×8mm
CountersunkheadscrewM3×8mm
×4
3-2 皿ビスM3×10mm
CountersunkheadscrewM3×10mm
① ②
③
④
①
取付位置
Mountingposition
2-10
2-12
2-8
2-3
2-9
2-2×4
2-1
2-11
2-4
2-4
2-13
2-5
2-5
19.1mm
19.1mm
2-7 2-6 2-72-6
BAG2
3-10
3-4
3-7
グリス(黒)
Blackgrease
BAG1
取付向き注意
CAUTION:checkMountingdirection

P.3
②
3-3

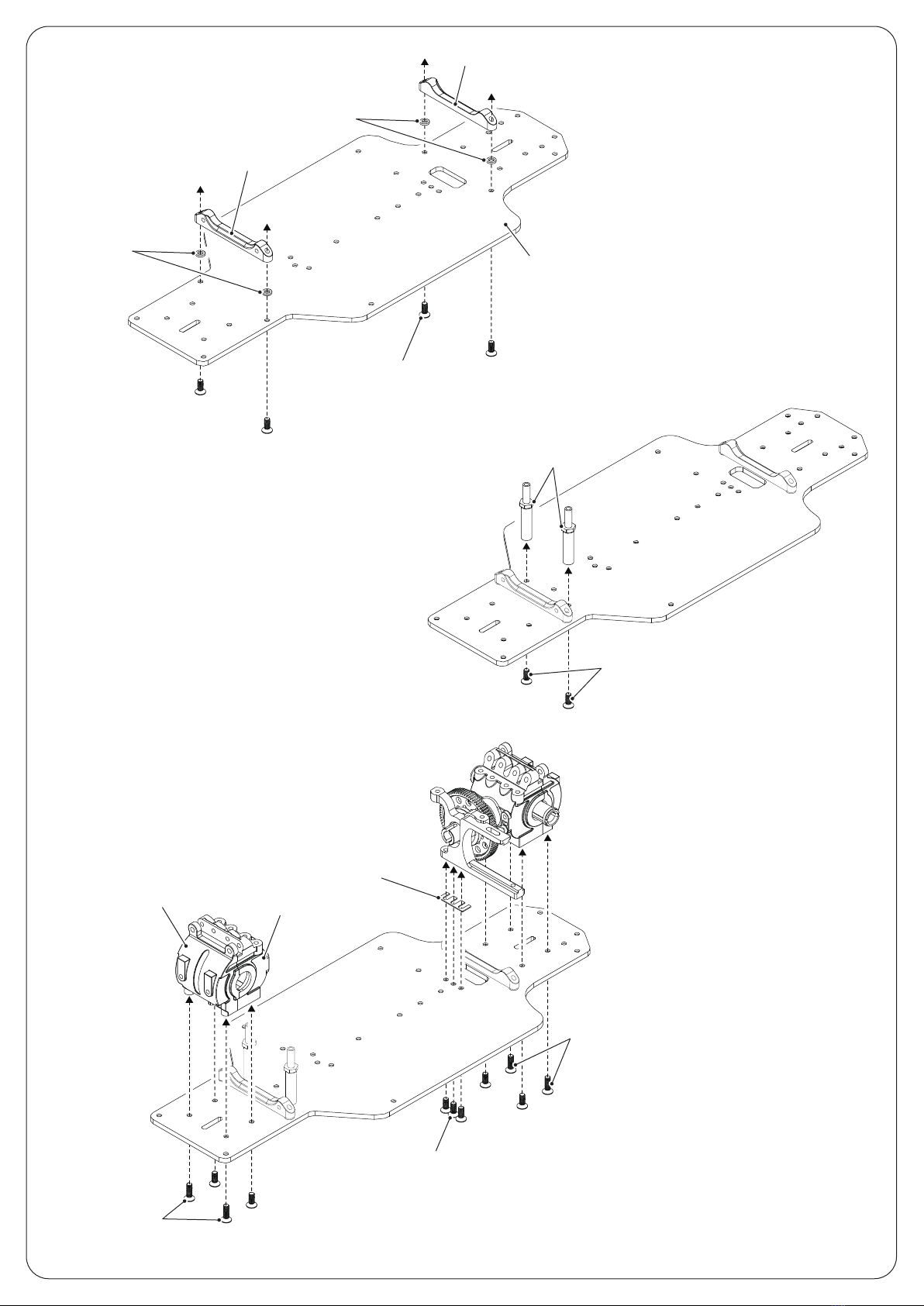

GRK-Mver.3メインシャーシ
GRK-Mver.3Lowerdeck
3-3
3-5
3-5
3-1×4
③3-6
3-1
④
3-2
3-2
3-8
3-9
3-10
3-1×7

BAG4
4-7 ステアリングラックスペーサー 4mm
Steeringrailrackspacer4mm ×2
EVO湾曲ステアリングラック
EVOCurvedsteeringrailrack ×1
4-13
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×2
4-2
4-1 ボタンビスM3×8mm
ButtonheadscrewＭ3×8mm ×4
4-5 ピロボール MM(4.3mm)
Pivotball4.3mmMM ×2
GRK プレート ( 大 )
GRKplate(L) ×1
4-11
ソリッドスペーサー 8mm
StandoffspacerM3×8mm ×1
4-3
4-4 ×2
ソリッドスペーサー 12mm
StandoffspacerM3×12mm
4-6 ×1
ピロボール SS(4.3mm)
Pivotball4.3mmSS
×2
4-8 ステアリングラックスペーサー 6mm
Steeringrailrackspacer6mm
×2
4-9 ステアリングラックワッシャー 0.8mm
Steeringrailrackwasher0.8mm
×2
4-10 ステアリングラックワッシャー 1mm
Steeringrailrackwasher1.0mm
×1
4-12 GRK プレート ( 小 )
GRKplate(S)
①
②
③
P.4
取付位置
Mountingposition
4-6
4-3
4-4
4-2
4-5
4-13
4-7
4-9
4-8
4-10
4-12
4-11
4-1×4
GRK-Mver.3アッパーデッキ
GRK-Mver.3Upperdeck

P.5
BAG5
×2
5-8 バッテリーポスト
Aluminumbatteryholddownpost
5-7 O リング
O-ring ×4
5-5 アルミ皿ワッシャー S
RosettewasherS ×2
5-6 ×10
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
5-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×2
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
5-2
皿ビス M3×15mm
CountersunkheadscrewM3×15mm ×4
5-3
5-4 ×4
ナイロンナット M3
NylonnutM3
×2
5-10 カーボンバッテリーホルダープレート
Batteryholdplate(CFRP)
×2
5-9 カーボンバッテリーホルダー
Batteryholder(CFRP)
BAG6
×4
6-6 ショックピロボールナット
Shockpivotballnut
6-3 ×2
アルミスペーサー 3.0×1.5mm
Aluminumspacer3.0×1.5mm
6-4 ×2
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm
6-5 ×2
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
6-1 ボタンビスM3×8mm
ButtonheadscrewＭ3×8mm ×4
×8
6-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
×1
6-7 GRK ショートフロントダンパーステー
Shortfrontshocktower
×1
6-8 GRKRWDリアダンパーステー
RWDRearshocktower
Front
Rear
5-2
5-5 5-9
5-8
5-7
5-6
5-10
5-1
×2set
5-4×4
5-6×8
5-3×4
取付位置
Mountingposition
6-1
6-2
6-1
6-2
6-5
6-4 6-7
6-5
6-4
6-6
6-2
6-8
6-2
6-3
6-6

P.6
BAG7
7-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×2
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
7-2
×1
7-11 サスマウント
Suspensionmount
7-6 ×2
サスピンスペーサー 2.5×5×1mm
Spacer2.5×1mm
7-7 ×12
サスピンスペーサー 2.5×5×2mm
Spacer2.5×2mm
7-10 ×2
サスピン 2.5×52.8mm
Suspensionpin2.5×52.8mm
×2
7-9 ボールエンド ( スタンダード )
Ballend(medium)
×2
7-12 RWD ショートロアアーム
RWDShortlowerarm
7-4 ×2
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm
7-5 ×2
アルミスペーサー 3.0×1.5mm
Aluminumspacer3.0×1.5mm
×4
7-8 ソリッドスペーサー 12mm
StandoffspacerM3×12mm
×2
7-3 アルミスペーサー 2.6×0.5mm
Aluminumspacer2.6×0.5mm
BAG8
8-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×4
×1
8-11 サスマウント
Suspensionmount
8-6 ×4
サスピンスペーサー 2.5×5×1mm
Spacer2.5×1mm
8-7 ×12
サスピンスペーサー 2.5×5×2mm
Spacer2.5×2mm
8-10 ×2
サスピン 2.5×52.8mm
Suspensionpin2.5×52.8mm
×2
8-9 ボールエンド ( スタンダード )
Ballend(medium)
×2
8-13 RWD ロアアームマウント
RWDLowerarmmount
×2
8-8 ソリッドスペーサー 12mm
StandoffspacerM3×12mm
アルミスペーサー 3.0×1mm
Aluminumspacer3.0×1mm ×2
8-4
×2
8-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm
8-5 ×4
アルミスペーサー 3.0×3mm
Aluminumspacer3.0×3mm
8-12 ×2
RWD ロアアーム
RWDLowerarm
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
8-3
R
L
7-1 7-12 7-5 7-97-8
R
L
8-13 8-2 8-12 8-1
8-1
8-1
8-8 8-98-5
7-11
7-6 7-3
7-10
7-7×3
7-7×3
7-4
7-2
8-4
8-3
8-10
8-6
8-7×4
8-11
8-6
8-7×2

P.7
BAG10
ボールエンド ( スタンダード )
Ballend(medium) ×2
10-3
10-5 ×2
RWDアッパーアーム
RWDUpperarm
10-6 ×2
RWDアッパーアームスペーサー 5mm
RWDUpperarmspacer5mm
×2
10-4 ターンバックル 20mm
Turn-buckleshaft20mm
10-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm ×2
10-7 ×1
RWDリアアッパーアームブレス (R)
RWDRearupperarmmountR
10-8 ×1
RWDリアアッパーアームブレス (L)
RWDRearupperarmmountL
10-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm ×4
10-9 RWD アッパーアームシャフト
RWDUpperarmshaft ×2
取付位置
Mountingposition
BAG9
ボールエンド ( スタンダード )
Ballend(medium) ×2
9-3
9-5 ×2
RWDアッパーアーム
RWDUpperarm
9-6 ×1
RWDアッパーアームブレス (L)
RWDFrontupperarmmountL
9-7 ×1
RWDアッパーアームブレス (R)
RWDFrontupperarmmountR
9-8 ×2
RWDアッパーアームスペーサー 5mm
RWDUpperarmspacer5mm
9-2 ボタンビスM3×12mm
ButtonheadscrewＭ3×12mm ×2
×2
9-4 ターンバックル 20mm
Turn-buckleshaft20mm
×2
9-1 ボタンビスM3×10mm
ButtonheadscrewＭ3×10mm
9-9 RWD アッパーアームシャフト
RWDUpperarmshaft ×2
取付位置
Mountingposition
RL
6.4mm 6.4mm
9-5 9-4 9-39-49-3
RL
6.5mm 6.5mm
10-5 10-4 10-3 10-410-3
9-1
9-7
9-6
9-8
9-2
9-9
9-8
9-2
10-1
10-7 10-8
10-2
10-1
10-9
10-6

P.8
BAG11
11-7 ×4
ボールエンド ( ショート )
Ballend(short)
アルミスペーサー 3.0×1.5mm
Aluminumspacer3.0×1.5mm ×4
11-2
11-4 ×4
ベアリング 850
Ballbearing8502.5mm
11-1 ボタンビスM3×6mm
ButtonheadscrewＭ3×6mm ×2
11-5 ×4
ピロボール SL(4.3mm)
Pivotball4.3mmSL
11-6 ×2
ピロボール MM(4.3mm)
Pivotball4.3mmMM
×2
11-3 ソリッドスペーサー 8mm
StandoffspacerM3×8mm
11-8 ×2
ターンバックル 20mm
Turn-buckleshaft20mm
11-9 ×2
GS2フロントアクスル
GS2Frontaxleshaft
11-10 ×2
ピン 2×9.8mm
Pin2×9.8mm
11-11 ×2
ホイールハブ 6mm
Wheelhub6mm
11-12 ×1
EVOフロントナックル R
EVOSteeringknuckleR
11-13 ×1
EVOフロントナックル L
EVOSteeringknuckleL
⑤
⑥
RL
①
②
③
④
11-5
11-6
11-2
11-1211-13
11-5
11-2
11-3
11-1
11-5
11-4
11-4
11-9
11-4
11-9
11-11
11-10
11-8
11-7
11-8
11-7
4.0mm
4.0mm

P.9
BAG12
12-3 ×2
ピロボール SL(4.3mm)
Pivotball4.3mmSL
12-4 ×2
ピロボール MM(4.3mm)
Pivotball4.3mmMM
12-8 ×2
ピン 2×9.8mm
Pin2×9.8mm
12-11 ×2
ホイールハブ 6mm
Wheelhub6mm
12-9 ×2
リアアクスル
Rearaxleshaft
12-6 ×1
RWD リアナックル (R)
RWDRearknuckleR
12-7 ×1
RWD リアナックル (L)
RWDRearknuckleL
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×2
12-1
12-2 ×4
ベアリング 1060
Ballbearing10603mm
12-5 ×2
ピロボール SS(4.3mm)
Pivotball4.3mmSS
12-10 ×2
リアドッグボーン 36.5mm
Reardogbone36.5mm
12-12 ×2
スポンジ
Sponge
RL
①12-7 12-6
12-5
12-3
12-1
12-4
12-5
②12-2
12-9 12-9
12-2 12-2
③
12-8
12-11
④
12-10
12-10
12-12
12-12
グリス(黒)
Blackgrease
12-10
12-12
適当な幅に切る
Cuttosuitablewidth
取付位置
Mountingposition
(Bottom)
(Top)
下面
Bottom 上面
Top 上面 Top 下面
Bottom

P.10
BAG14
ボタンビス M3×12mm
ButtonheadscrewM3×12mm ×2
14-1
ボタンビス M3×15mm
ButtonheadscrewM3×15mm ×2
14-2
アルミスペーサー 3.0×2mm
Aluminumspacer3.0×2mm ×2
14-3
アルミスペーサー 3.0×4mm
Aluminumspacer3.0×4mm ×4
14-4
ショックロッドエンドブッシュ
Shockrodendbush ×4
14-5
BAG13
13-3 ×8
ショックロッド E リング
ShockrodE-ring
13-4 ×4
ショックシリンダーキャップ
Shockcylindercap
13-5 ×4
ショックスプリング
Shockcoilspring
13-6 ×4
ショックダイヤフラム
Shockoilseal
13-7 ×4
ショックキャップ O リング
ShockcapO-ring
13-8 ×4
ショックスプリングリテーナー
Shockspringretainer
13-9 ×4
ショックロッドエンド
Shockrodend
キャップビス M2×4mm
CapscrewM2×4mm ×4
13-1
13-10 ×4
ショックロッドガイド
Shockrodguide
13-11 ×4
ショックロッド O リングスペーサー
ShockrodO-ringspacer
13-12 ×4
ショックピストン3 穴
Shockpiston3holes
13-2 ×4
ショックロッド 30mm(HDFC)
Shockpistonrod30mm(HDFC)
13-13 ショックロッド X リング
ShockrodX-ring ×4
13-14 ショックシリンダー (W207)
Shockcylinder(W207) ×4
13-15 ショックスプリングアジャスター用 O リング (W207)
ShockspringadjusterO-ring(W207) ×4
13-16 ショックスプリングアジャスター (W207)
Shockspringadjuster(W207) ×4
13-17 ショックロアキャップ (W207)
Shocklowercap(W207) ×4
① ②
13-3
13-2
13-12
13-14
13-11
13-17
13-13
13-10
③ ④
F,R：14.0mm
# 400
OIL
13-9
13-1
13-4
13-7
13-6
⑤ ⑥
13-15
13-16
13-5
F：5.8mm
R：4.5mm
取付位置
Mountingposition
F
R
Rear
Front
14-4 14-5
14-1
14-4
14-3
14-5
14-2
13-8
奥まではめ込む
setthepartsdeeplyinside

BAG15
サーボホーン
Servohorn ×1
15-4
サーボセイバー (23T/24T/25T)
Servosaver(23T/24T/25T) ×1
15-5
サーボセイバースプリング ( ソフト )
Servosaverspring(soft) ×1
15-6
サーボセイバースプリング ( ハード )
Servosaverspring(hard) ×1
15-7
ピロボール MM(4.3mm)
Pivotball4.3mmMM ×1
15-3
ナットM3×2mm
NutM3×2mm ×1
15-1
ワッシャー M3×0.5mm
WasherM3×0.5mm ×1
15-2
BAG16
ワッシャー M3×0.5mm
WasherM3×0.5mm ×4
16-4
ボールエンド ( スタンダード )
Ballend(medium) ×2
16-5
ターンバックル 30mm
Turn-buckleshaft30mm ×1
16-6
サーボマウント
Servomount ×2
16-7
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
16-3
ボタンビス M3×8mm
ButtonheadscrewM3×8mm ×4
16-1
ボタンビス M3×12mm
ButtonheadscrewM3×12mm ×1
16-2
サーボセイバーキャップ
Servosavercap ×1
16-8
2 つ重ねる
Stacktwopiecestogether
15-6
15-7
サーボセイバー
Servosaver
・23T:KO,SANWA
・24T:HiTEC
・25T:FUTABA
取付位置
Mountingposition
15-3
15-2
15-1
15-4
15-7
15-6
15-5
P.11
①
②
③
16-7
16-1×4
16-4×4
16-2
16-8 BAG15
サーボ ( 別売 )
Servomotor(soldseparately)
16-3
10.4mm
16-5 16-6

P.12
BAG17
×2
17-1 ボタンビス M3×12mm
ButtonheadscrewM3×12mm
ボディマウントサポート
Bodymountsupport ×2
17-4
ボタンビス M3×15mm
ButtonheadscrewM3×15mm ×2
17-2
R クリップ
Snappin6mm ×2
17-6
十字穴付きナベタッピングビス M2×10mm
CrossrecessedtappingscrewM2×10mm ×2
17-3
GRK-Mフロントバンパー
GRK-MFrontbumper ×1
17-7
GRK-M ボディポストマウント
GRK-MBodypostmount ×2
17-8
17-5 ボディポスト
Bodypost ×2

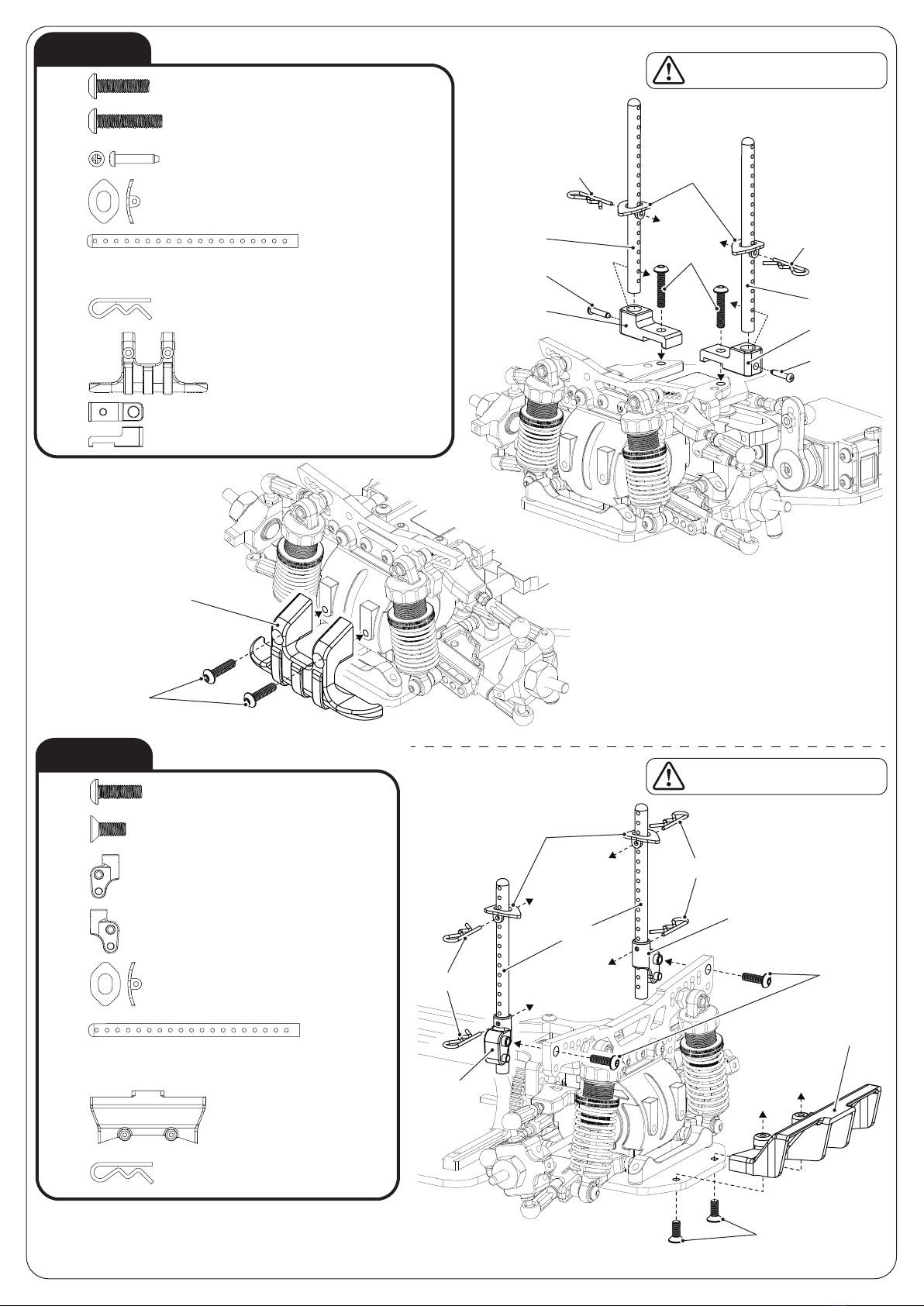

BAG18
ボディマウントサポート
Bodymountsupport ×2
18-5
リアディフューザー
Reardiffuser ×1
18-7
ボディポストマウント L
BodypostmountL ×1
18-3
皿ビス M3×8mm
CountersunkheadscrewM3×8mm ×2
18-2
×2
18-1 ボタンビス M3×10mm
ButtonheadscrewM3×10mm
×1
18-4 ボディポストマウント R
BodypostmountR
18-6 ボディポスト
Bodypost ×2
R クリップ
Snappin6mm ×4
18-8
17-1
17-7
18-7
18-1
18-2
18-8
18-3
18-4
18-8
18-5
18-6
ボディに合わせて高さを調整する
Adjustthepositiontofitbodyshell
ボディに合わせて高さを調整する
Adjustthepositiontofitbodyshell
17-4
17-2
17-8
17-3
17-5 17-6
17-8
17-3
17-5
17-6

P.13

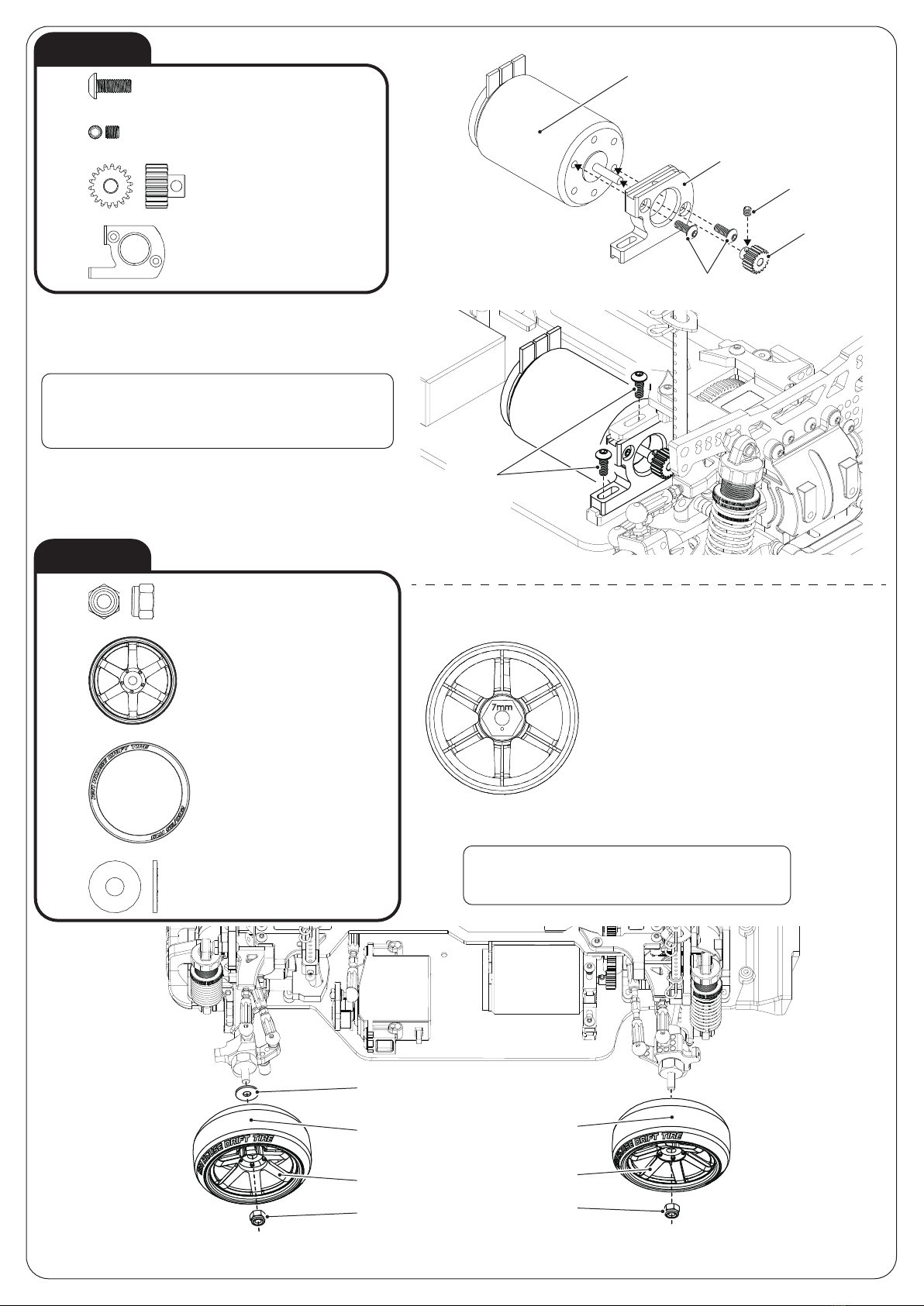

BAG19
モーターマウントアダプター
Motormountadapter ×1
19-4
×4
19-1 ボタンビス M3×8mm
ButtonheadscrewM3×8mm
セットビス M3×3mm
SetscrewM3×3mm ×1
19-2
ピニオンギア 18T
Piniongear48p18T ×1
19-3
BAG20
×4
20-1 ホイールナット M4
LocknutM4
R31HOUSEDRIFTTIRE(PE2)
DrifttirePE2 ×4
20-4
ホイール 37 改offset+5黒
Wheel37kaioffset+5Black ×2
20-2
ホイール 37 改offset+7黒
Wheel37kaioffset+7Black ×2
20-3
20-5 ホイールスペーサー 1mm
Wheelspacer1mm ×2
反対側も同様に組み付ける
Assembletheoppositesideinthesameway
ホイールの裏面にオフセットが記載され
ています。
Wheeloffsetisdescribedbacksideofthe
wheel.
モーター ( 別売 )
Motor(soldseparately)
19-4
19-2
19-3
19-1
19-1
20-5
20-1
20-4
20-3
20-1
20-4
20-2
ギヤが軽く回転するように隙間を調整し、
モーターを固定する
Adjusttheclearanceforgearstorunsmoothly
