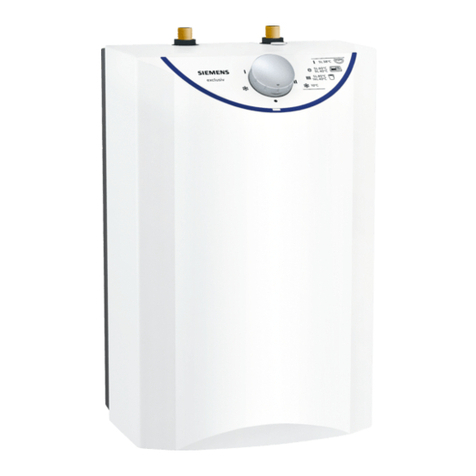

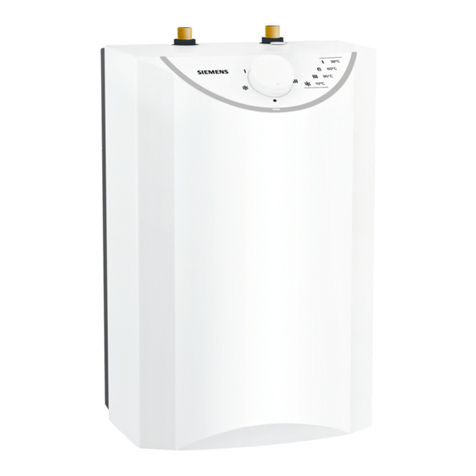

Montage- und
Gebrauchsanleitung
Installation and operating
instructions

2
de
Verpackung und gegebenenfalls Altgerät umweltgerecht
entsorgen.
Montieren Sie den Kleinspeicher wie im Bildteil beschrieben.
Beachten Sie die Hinweise im Text.
Die Bildseiten finden Sie in der Mitte der Anleitung.
Montageanleitung
Sicherheitshinweise
Stromschlaggefahr!
Ziehen Sie im Fehlerfall sofort den Netzstecker!
Den Kleinspeicher nur von einem Fachmann anschlie-
■
ßen lassen.
Die gesetzlichen Vorschriften, und die Anschluss-
■
bedingungen des Elektrizitäts-Versorgungsunternehmens
und des Wasserwerkes einhalten.
Achtung!
■
Gerät erst vollständig mit Wasser füllen, dann Netz-
stecker einstecken, sonst löst die wiedereinschaltbare
Sicherheitstemperaturbegrenzung aus.
Das Gerät nur an eine vorschriftsmäßig installierte Schutz-
■
kontakt-Steckdose anschließen. Kein Verlängerungskabel
verwenden. Wenn erforderlich, Gerät mit längerer Leitung
ausrüsten (siehe Kapitel F).
Der Kleinspeicher ist nur offen (drucklos) und für eine
■
Zapfstelle zu verwenden. Der Warmwasser-Auslauf
dient zum Druckausgleich und darf nur an spezielle Ar-
maturen angeschlossen werden (Bestell-Nr. BZ 13051
oder BZ 13061).
Der Auslauf der Armatur muss immer frei sein.
■
Keine Perlatoren (Luftsprudler) verwenden.
Beim Aufheizen tropft Ausdehnungswasser aus dem
■
Auslauf.
Die Anschlussleitung darf nicht an heißen Teilen anliegen.
■
Die Isolierung könnte beschädigt werden.
Das Gerät nur in einem frostfreien Raum montieren.
■
Nach der Montage übergeben Sie bitte dem Benutzer■
die Gebrauchsanleitung und erklären ihm das Gerät.
Wartungs- und Reparaturarbeiten am geöffneten
■
Gerät darf nur der Fachmann ausführen.
Das Gerät darf nicht über eine Zeitschaltuhr versorgt
■
werden, um eine Gefährdung durch ein unbeabsichtigtes
Rücksetzen des Schutztemperaturbegrenzers im Störfall
zu vermeiden.
Stromschlaggefahr!
Vor dem Öffnen des Gerätes Netzstecker ziehen!
ALieferumfang/Maße
Montage
BWasseranschluss
Achtung!
Die vorhandene Armatur darf nicht verkalkt sein.
Verminderter Durchfluss zerstört den Kleinspeicher.
CWandmontage
Bei Montage ohne Wandhaken unterschiedliche Maße■
beachten.
DAnschlussschläuche verschrauben
Dichtung einsetzen.■
Überwurfmutter gerade auf Gewinde aufsetzen und von■
Hand andrehen.
Verschraubungen festziehen.
■Gewindestutzen am
Speicher mit Schraubenschlüssel gegenhalten.
Gewinde nicht fetten!
Verschraubung nach einigen Aufheizvorgängen kontrollie-
■
ren und gegebenenfalls nachziehen.
Ersatz für beschädigte Gewindestutzen ist beim Kunden-
dienst erhältlich.
EInbetriebnahme
Netzstecker darf nicht eingesteckt sein.
Eckventil öffnen.1
Gerät vollständig mit Wasser füllen.2
Durchfluss am Eckregulierventil einstellen.
5 l/min = 1 Liter in 12 Sekunden
Erst dann:3
Netzstecker einstecken.
Temperaturwähler auf „III“ (ca. 85 °C) drehen.
Aufheizen überwachen, bis Kontrolllampe erlischt.
Dauer: ca. 12–18 Minuten.
Temperatur prüfen.
Achtung: Hat die Sicherheits-Temperaturbegrenzung
den Kleinspeicher abgeschaltet, Netzstecker ziehen,
Warmwasserhahn öffnen und ca. 4 Liter Wasser durch-
laufen lassen, dann Netzstecker wieder einstecken.
Das Gerät ist nun wieder betriebsbereit.
Begrenzung der Auslauftemperatur4
Die Auslauftemperatur des Kleinspeichers kann mecha-
nisch auf Stufe „I“ (ca. 40 °C) oder Stufe „e“ (ca. 60 °C)
begrenzt werden.
Hinweise zur Temperaturbegrenzung finden Sie auf
Seite 3.
Energie sparen5
Temperaturwähler auf „e“ stellen.
FWechseln der Anschlussleitung
Die Anschlussleitung darf nur von einem von uns kon-■
zessionierten Kundendienst ausgewechselt werden,
um Gefährdungen zu vermeiden.
Der Netzstecker muss vor dem Wechsel gezogen sein.
■

3
de
Gebrauchsanleitung
Sicherheitshinweise
Stromschlaggefahr!
Ziehen Sie im Fehlerfall sofort den Netzstecker!
Dieses Gerät ist für den Haushalt oder für haushalts-
■
ähnliche, nicht-gewerbliche Anwendungen bestimmt.
Haushaltsähnliche Anwendungen umfassen z.B. die Ver-
wendung in Mitarbeiterküchen von Läden, Büros, land-
wirtschaftlichen und anderen gewerblichen Betrieben,
sowie die Nutzung durch Gäste von Pensionen, kleinen
Hotels und ähnlichen Wohneinrichtungen.
Personen (auch Kinder) mit verminderten körperlichen
■
Sinneswahrnehmungs- oder geistigen Fähigkeiten oder
mit mangelnder Erfahrung und Wissen, das Gerät nicht
bedienen lassen, außer sie werden beaufsichtigt oder hat-
ten eine Einweisung bezüglich des Gebrauchs des Gerätes
durch eine Person, die für ihre Sicherheit verantwortlich
ist.
Kinder beaufsichtigen, um zu verhindern, dass sie mit
■
dem Gerät spielen.
Die Armatur kann heiß werden!
■
Der Kleinspeicher erhitzt und speichert Trinkwasser bis■
ca. 85 °C.
Der Warmwasser-Auslauf des Kleinspeichers dient zum
■
Druckausgleich und darf nur an drucklosen Armaturen
(BZ 13051 oder BZ 13061) angeschlossen werden.
Die Auslauftemperatur kann auf ca. 40 °C (Stellung „
■I“ )
oder ca. 60 °C (Stellung „e“ ) begrenzt werden.
Der Temperaturwähler schaltet auch die Heizung ein.
■
Stellung:
●Kalt
✱Frostschutz
Ica. 40 °C (leichte Rastung)
eEnergiesparstellung ca. 60 °C (leichte Rastung)
III Heißwasser ca. 85 °C
Beim Aufheizen leuchtet die Kontrolllampe und Ausdeh-
■
nungswasser tropft aus dem Auslauf.
Bei hohen Temperaturen verkalkt das Gerät schneller.
■
Energie sparen
Temperaturwähler auf „e“ stellen.
Reinigen
Gerät und Armatur nur feucht abwischen, evtl. mit etwas
Essig.
Entkalken
Auslaufrohr mit handelsüblichen Entkalkern oder Essig
entkalken.
Bei Entkalkern die Warnhinweise des Herstellers beachten.
Wenn bei voll geöffneter Armatur das Wasser deutlich lang-
samer ausläuft, sind der Kleinspeicher und die Armatur von
einem Fachmann zu entkalken. Sonst kann ein unzuässig
hoher Druck entstehen.
Kundendienst
E-Nr. und FD-Nr. angeben!
Um unnötige Kosten für einen Kundendiensteinsatz zu ver-
meiden, bei Störungen erst prüfen, ob ein Bedienfehler vor-
liegt oder die Haussicherung ausgelöst hat.
Temperaturbegrenzung
Temperaturwähler auf „1 ●“ stellen.
Deckel öffnen.2
Wählen:3
I= ca. 40 °C
II = ca. 60 °C
Zwischen I und II:
Keine Temperaturbegrenzung
Deckel schließen.4
e
~ 60 °C
I
~ 40 °C
Wartung
Wartungs- und Reparaturarbeiten am geöffneten Gerät darf
nur der Fachmann ausführen.
Vor dem Öffnen des Gerätes Netzstecker ziehen!
Störung
Wird das Wasser nicht mehr erhitzt, den Temperaturwähler
auf „e“ stellen, Netzstecker ziehen, Warmwasserhahn öffnen-
und ca. 4 Liter Wasser durchlaufen lassen.
Anschließend Netzstecker wieder einstecken.

4
de
Entsorgung
Dieses Gerät ist entsprechend der europäischen
Richtlinie 2002/96/EG über Elektro- und
Elektronik-Altgeräte (waste electrical and electro-
nic equipment – WEEE) gekennzeichnet.
Die Richtlinie gibt den Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der Altgeräte
vor.
Über aktuelle Entsorgungswege bitte beim Fach-
händler informieren.
Garantiebedingungen
Für dieses Gerät gelten die von unserer jeweils zuständigen
Landesvertretung herausgegebenen Garantiebedingungen,
in dem das Gerät gekauft wurde. Sie können die Garantie-
bedingungen jederzeit über Ihren Fachhändler, bei dem Sie
das Gerät gekauft haben oder direkt bei unserer Landes-
vertretung anfordern. Die Garantiebedingungen für Deutsch-
land und die Adressen finden Sie auf den letzten zwei Seiten
dieses Heftes.
Darüber hinaus sind die Garantiebedingungen auch im In-
ternet unter der benannten Webadresse hinterlegt. Für die
Inanspruchnahme von Garantieleistungen ist in jedem Fall
die Vorlage des Kaufbeleges erforderlich.
Änderungen vorbehalten.

5

6

220
G3/8A
258
max.
7,5 kg
100
390
A
B

C
96
140
Ø 6
140
70 Ø 6
Richtig
Correct
Falsch
Incorrect

D

1. 2 . 3 .
4 .
E
Gerät vollständig entlüften!
Vent the unit completely!
Warm
Hot

7
en
Dispose of the packaging and old unit, if necessary, in an
environmental friendly manner.
Install the small water heater as shown in the illustrations.
Observe the instructions in the text.
The illustrations can be found in the centre of the instruction
manual.
Installation instructions
Safety Information
Risk of electric shock!
Disconnect the power supply immediately if a fault
occurs!
Have the small water heater connected only by
■
a specialist.
Observe the legal regulations as well as the connection
■
conditions of the electrical power company and the water
works.
Caution!
■
Fill the unit completely with water first and then plug
in the mains plug. Otherwise the temperature fuse will
melt and must be replaced by customer service.
Connect the unit only to a mains socket with protective
■
contact that is installed according to regulations. Do not
use an extension cord. If necessary, equip the unit with a
longer cord (see Section F).
The small water heater may be used only open (un-
■
pressurised) and for one tapping point. The warm wa-
ter outlet serves for pressure equalisation and
may be connected only to special mixing batteries
(Order-Nr. BZ 13051 or BZ 13061)
The outlet of the battery must always be free.
■
Do not use a aerator (air mixer).
During heating, expansion water drips from the outlet.
■
The supply cord should not touch hot parts. The insulation■
could be damaged.
The unit is to be mounted only in frost-free rooms.
■
After mounting, please give the instructions for use to■
the owner and explain the unit to him.
Maintenance and repair work should only be per-
■
formed by a qualified professional.
The appliance should not be supplied power via a timer
■
switch. Otherwise, there is a risk of an unintentional
reset of the protection temperature limiter during a
malfunction.
Risk of electric shock!
Disconnect the power supply before
opening the appliance!
AItems Supplied/Dimensions
Mounting
BWater Connection
Caution!
Do not allow the existing mixing battery to become calci-
fied. A reduced flow rate will ruin the water heater.
CWall Mounting
For mounting without the wall hooks, observe the diffe-■
rent dimensions.
DScrewing on the Connection Hoses
Fit the sealing gasket.■
Place the sleeve nuts onto the threads and screw on by■
hand.
Tighten the screw fitting.
■Hold the threaded fittings on
the water heater with a spanner. Do not lubricate the
thread!
After the unit has been used to heat water a few times,
■
check the screws and retighten, if necessary.
Replacement for a damaged threaded fitting is available from
customer service.
EPutting into Operation
The mains plug must not be plugged in.
Open the angle valve.1
Completely fill the heater’s reservoir with water.2
Set the flow on the angle valve.
5 l/min = 1 l in 12 seconds
Only after steps 1 and 2 have been completed:3
Insert the mains plug.
Turn the temperature selector to „III“ (approx. 85° C).
Observe the heating until the control lamp goes off.
Duration: approx. 12–18 minutes.
Check the temperature
Caution: if the safety temperature limiter has switched off
the small water heater, disconnect the mains plug, open
the hot water tap, allow approx. 4 litres of water to run
through and then reconnect the mains plug. The unit is
now ready for operation again.
Limiting of the Outlet Temperature4
The outlet temperature of the water heater can be me-
chanically limited to Step „I“ (approx. 40 °C) or
Step „e“ (approx. 60 °C).
Information on temperature limiting can be found on
page 6.
Saving energy5
Turn the temperature selector to „e“.
FReplacing the Power Supply Cord
The power supply cord must be replaced by our cus-■
tomer service only in order to avoid a hazard.
The mains plug must be pulled before replacing.
■

8
en
Operating Instructions
Safety Information
Risk of electric shock!
Disconnect the power supply immediately if a fault
occurs!!
This appliance is intended for domestic use or for house-
■
hold-based non-commercial applications. Household-
based applications include, e.g. usage in employees
catering facilities for shops, offices, agricultural and
other commercial operations, as well as usage by guests
of guest houses, small hotels and similar residential
establishments.
Persons (including children) with diminished bodily, sen-
■
sory or mental perception, or those who lack knowledge
or experience should not operate the appliance, unless
they are monitored or have received instruction concern-
ing use of the appliance by persons responsible for their
safety.
Children should be supervised to ensure that they do not
■
play with the appliance.
The mixing battery can be hot!
■
The small water heater heats and stores drinking water up■
to approx. 85 °C.
The warm water outlet of the small water heater
■
serves for pressure equalisation and may be con-
nected only to special mixing batteries (BZ 13051 or
BZ 13061).
The outlet temperature can be limited to approx.
■
40 °C (Position „I“ ) or approx. 60 °C (Position „e“ ).
The temperature selector also switches on the heating
■
system.
Position:
●Cold
✱Frost protection
IApprox. 40 °C (light detend)
eEnergy saving position approx. 60 °C (light detend)
III Hot water approx. 85 °C
During heating, the control lamp lights and expansion wa-
■
ter drips from the outlet.
At higher temperatures, the unit calcifies more quickly.
■
Saving energy
Turn the temperature selector to „e“.
Cleaning
Wipe off the unit and the battery with a damp cloth or with
some vinegar, if necessary.
Decalcifying
Decalcify the outlet pipe with commercially available decalci-
fier or vinegar.
When decalcifying, observe the warning notices of the
manufacturer.
When the water runs significantly slower with the tap fully
open, the heater and mixing battery is to be decalcified by a
specialist. Otherwise, a pressure that is higher than allowed
can be produced.
Customer Service
Give the E and the FD Numbers!
To avoid unnecessary costs for a customer service visit when
a malfunction occurs, check first if the unit has been oper-
ated improperly or if a mains fuse has failed.
Temperature Limiting
Set the temperature selector to “1 ●”.
Open the cover.2
Select:3
I= approx. 40 °C
II = approx. 60 °C
Position between I and II:
No temperature limiting
Close the cover.4
e
~ 60 °C
I
~ 40 °C
Maintenance
Maintenance and repair work should only be performed by a
qualified professional.
Disconnect the power supply before opening the appliance!
Fault
Set the temperature selector to “e” and disconnect the mains
plug if the water is no longer being heated. Open the hot
water tap and allow approx. 4 litres of water to run through.
Then reconnect the mains plug.

9
en
Disposal
This appliance is labelled in accordance with Euro-
pean Directive 2002/96/EG concerning used elec-
trical and electronic appliances (waste electrical
and electronic equipment – WEEE).
The guideline determines the framework for the
return and recycling of used appliances as applica-
ble throughout the EU.
Please ask your specialist retailer about current
disposal facilities.
Guarantee
The guarantee conditions for this appliance are as defined by
our representative in the country in which it is sold.
Details regarding these conditions can be obtained from the
dealer from whom the appliance was purchased. The bill of
sale or receipt must be produced when making any claim un-
der the terms of this guarantee.
Subject to change without notice.

10
de
08/09

08/10

Siemens-Electrogeräte GmbH
Carl-Wery-Str. 34, 81739 München
Printed in Germany 09/10
© Siemens-Electrogeräte GmbH, 2010.
www.siemens-homeappliances.com 9000592802
