Sierra Wireless AirCard 763S User manual

Sierra Wireless
Mobile Hotspot
AirCard®763S
www.sierrawireless.com
QUICK START GUIDE
GUIDE DE DÉMARRAGE RAPIDE

1
External RF
antenna connector
Also in the box:
• Lithium ion battery
• Wall charger
• USB cable
Get to Know Your Device
WPS button
micro USB port
Power key
External RF
antenna connector
Navigation key
LCD screen
Buttons & keys
Lock the mobile hotspot Press and hold the Navigation key
for 3 seconds.
Unlock the mobile
hotspot
Press and release any key. Press
the Power key to confirm.
Mute / unmute the audio
alerts
• Press and hold WPS button and
Navigation key for 3 seconds, or
• Press the Navigation key to go
to the Messages / Alerts LCD
screen and follow the prompts.
Reset the device to
factory settings
Press and hold the WPS button
and Power key for 5 seconds and
follow the LCD on-screen prompts.

2
English

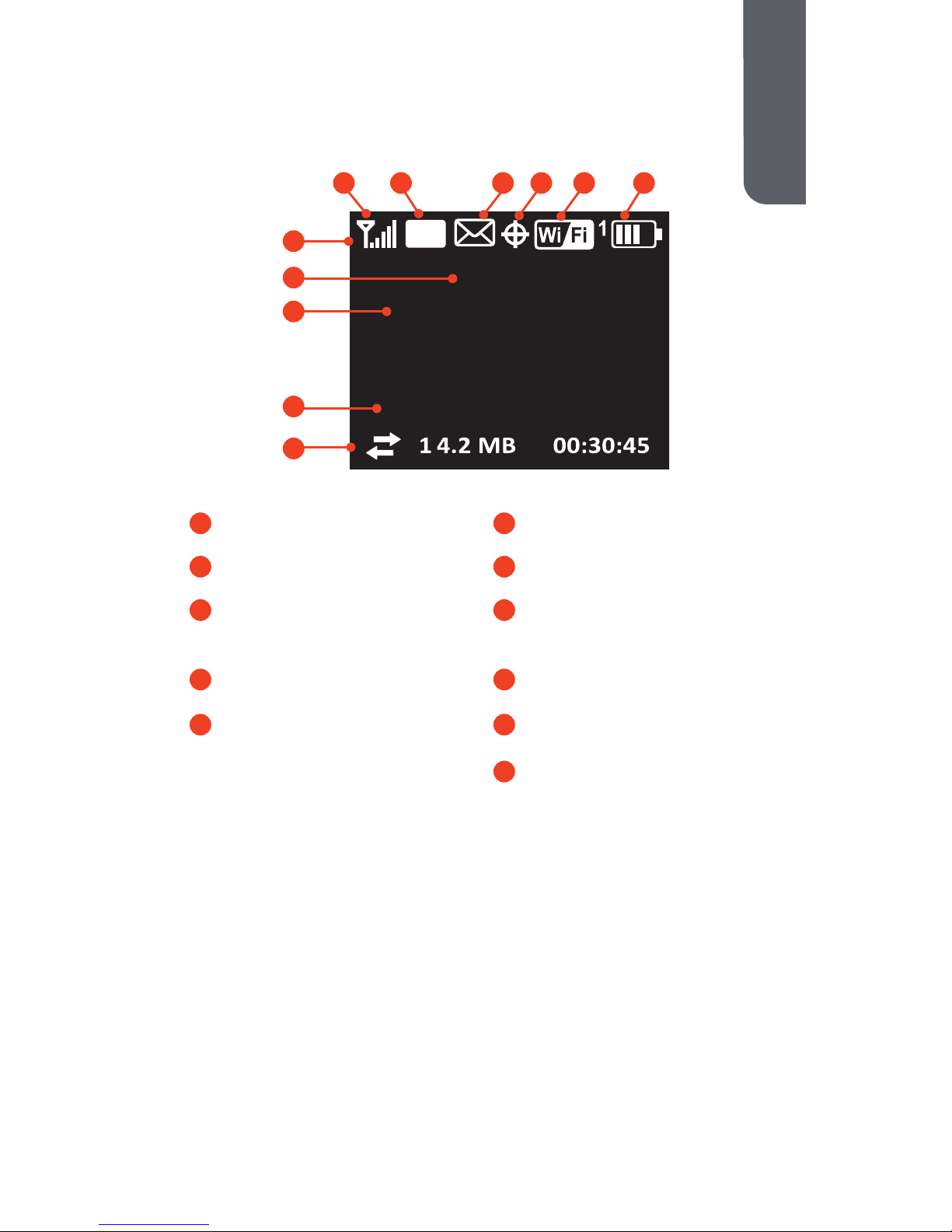

Status icons
Signal strength
Network technology
Messages
Battery
Wi-Fi on or off
(View at http://rogers.hotspot)
The number indicates
the number of devices
connected.
Your Device LCD Screen
GPS finding fix or tracking
Press the Navigation key to cycle through the following
screens:
• Connect Info (Wi-Fi SSID and Wi-Fi Passphrase)
• WPS Setup
• Messages/Alerts
• Data Usage/Billing Info
• Device Info/About
Homepage URL
Operator name
Data usage information
Rogers
SSID: AirCard-xxxx
Wi-Fi Passphrase: 12345678
To conĮŐƵre yŽƵƌŚŽƚƐƉŽƚ
LT E
ŐŽƚŽŚƩƉƌŽŐĞƌƐŚŽƚƐƉŽƚ
21
7
6543
8
10
11
1
2
3
4
5
6
7
8
11
9
Wi-Fi SSID
9
10

3
Step 1: Set up Device
Your AirCard Mobile Hotspot comes with the battery partially
charged. When you need to recharge the battery, use the USB
cable to attach the hotspot to:
• A wall socket, using the AC adapter (fastest option)
• The USB port on your laptop

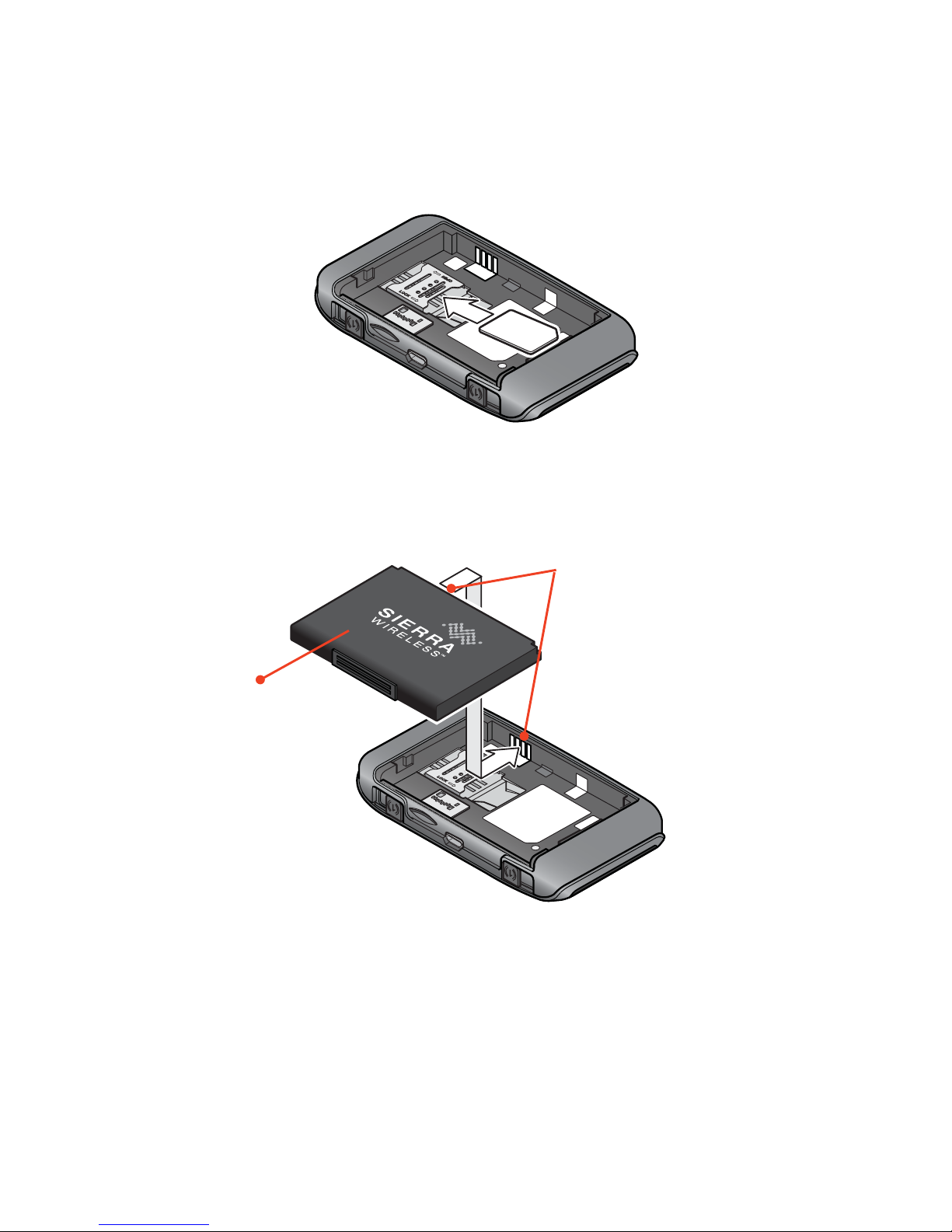

1. Slide the SIM card under the cover, as shown in the
illustration.
2. Insert the battery as shown in the illustration. (The battery
installs easily. If it does not go in easily, check the orientation.
Do not force it.)
3. Replace the back cover.
Gold contacts
Battery

4
1. Press and hold the Power key for a
few seconds. Once powered up, the
mobile hotspot automatically connects
to the mobile broadband network.
The first time you turn on the mobile
hotspot, you’ll be asked to select a language on the LCD.
After that, you can change the language on the homepage.
2. The LCD screen displays the message “Connect your
computer to Wi-Fi network” and shows you the Wi-Fi SSID
(Network name) and Wi-Fi Passphrase.
3. On your computer or mobile device, open your Wi-Fi /
network connection manager.
4. Select the Wi-Fi SSID displayed on the LCD screen.
5. When prompted, enter your Wi-Fi Passphrase, as it appears
on the LCD screen.
When the computer or mobile device connects to the mobile
hotspot, a ‘1’ appears beside the Wi-Fi icon on the LCD
screen.
6. Launch your browser and, if desired, go to http://rogers.
hotspot to personalize your settings. (Note: The mobile
hotspot is completely secured using its default security
settings.)
7. Optional step: Depending on your service provider, you may
need to create a profile to connect to the mobile broadband.
Follow the instructions on page 10.
Note: The LCD screen goes into sleep mode to save power. To
wake up the LCD screen, press and release the Power key.
Step 2: Connect to the
Internet
Rogers
SSID: AirCard-xxxx
go to ŚƩƉƌŽŐĞƌƐŚŽƚƐƉŽƚ
To conĮŐƵre yŽƵƌŚŽƚƐƉŽƚ

5
Security Credentials
Wi-Fi Passphrase
• Use to connect a wireless device to your Wi-Fi network
• The Wi-Fi Passphrase is shown on the LCD screen.
Admin Password
• Your default Admin Password is swiadmin.
• Use this password to log in to the AirCard Homepage and
make changes such as enabling GPS or changing your
security settings.
The default Wi-Fi Passphrase and Admin Password are printed
on the label under the battery.
Reset the Wi-Fi Passphrase and Admin
Password
To reset your device to the default settings:
1. Press and hold the WPS button and the Power key for
5 seconds.
2. When prompted, press the Power key.
3. Reconnect your Wi-Fi devices.
Note: If you change your Wi-Fi Passphrase, you may need to
update the saved information in your laptop’s Wi-Fi / network
connection manager.
AirCard Watcher app
Download the complimentary AirCard Watcher app from
www.sierrawireless.com/AirCardApps.
Use this app to view your connection, set-
tings, and data usage from your smartphone
or tablet. To manage all hotspot settings, go
to the homepage (http://rogers.hotspot).

6
Mobile Hotspot Homepage
To access your mobile hotspot homepage, connect to your
device, and in your browser, enter http://rogers.hotspot. Log in
with your Admin Password (swiadmin) to modify settings.
Note: Alternatively, you can enter the device IP address
http://192.168.1.1
On the homepage, you can:
• Change the SSID, Wi-Fi Passphrase, Admin Password, and
Wi-Fi encryption
• Set autoconnect options
• Set GPS options
• Use GPS to map or track your location and find nearby
amenities
• View data usage
• Set audio alerts
• View and change other settings
• Check device status

7
Check Your Data Usage
You have two options to view an estimate of your data usage.*
On the mobile hotspot LCD Dashboard:
1. Press the Navigation key to cycle through the screens.The
billing information screen shows your data usage.
Billing Info
Data used from: 2011/06/18
Data transferred: 4.23 MB*
Cycle restarts: 2011/07/01
ĂLJƐůĞŌϭϮĚĂLJƐ
* approximate
On the Homepage:
1. Go to http://rogers.hotspot.
2. Click the Session Data icon.
3. Optionally, set the billing cycle to match your data plan’s
billing date.
* Not accurate for billing purposes.

8
Connect Other Devices
Connect additional Wi-Fi capable devices:
1. Open the Wi-Fi network manager on your computer or other
Wi-Fi device (smartphones, tablets, media players, cameras,
etc.).
2. Select the mobile hotspot Wi-Fi network displayed on the
LCD screen (for example, AirCard-xxxx).
3. Enter the Wi-Fi Passphrase displayed on the LCD screen and
launch your browser.
Connect WPS Devices
WPS enables you to connect WPS-enabled devices to a Wi-Fi
network without the use of a keyboard. The WPS feature is
available on certain cameras, printers, smartphones, and
laptops.
1. Press the WPS button on your mobile hotspot.
2. Within 2 minutes, press the WPS button on the wireless
device you want to connect.
Your mobile hotspot and the wireless device will communicate
and establish the connection.

Use GPS
To view your GPS location:
1. Go to the AirCard Homepage (http://rogers.hotspot).
2. Log in as Administrator.
3. Click the GPS icon.
4. Click Get GPS Location (one-time) or Start GPS Tracking
(continuous).
5. To view your location on a map and search for nearby
amenities, click Map Me.
Reconnect to the Mobile
Broadband Network
By default, the mobile hotspot automatically connects to the
mobile broadband network. (When you are connected to the
mobile broadband network, the technology icon on the LCD
screen has a white background.)
If you need to reconnect to the mobile broadband network
manually, do one of the following:
• With the LCD main screen showing, press the Power key and
follow the on-screen prompts.
• Press the Navigation key repeatedly until you see the
Connect Info LCD screen, and follow the on-screen prompts.
• On the homepage, click the Connect button under the virtual
image of the mobile hotspot.
You can disconnect from the mobile broadband network from the
Connect Info LCD screen or the homepage. Powering off the
device also disconnects it from the mobile broadband network.
9

10
Create a profile
If you need to create a profile:
1. Go to the AirCard Homepage (http://rogers.hotspot).
2. Log in as Administrator.
3. Go to Advanced Settings > WAN > Setup.
4. Click Add / Edit Profiles.
5. Enter the information supplied by your service provider, and
click Save.
Frequently Asked Questions
How do I enter the PIN code on my SIM card?
If your service provider gave you a PIN for your SIM card:
1. Connect your computer to the mobile Wi-Fi network using the
credentials printed on the label under the battery.
2. Go to the homepage (http://rogers.hotspot).
3. Enter your Admin Password in the Admin Login field and click
login. (Default Admin Password is swiadmin)
4. When prompted, enter the SIM PIN and click Submit.

More Information
• Online Help — From the homepage, click the Help icon and
select Online Help.
• On the Internet — Additional support is available online at
www.sierrawireless.com/Support/Downloads.aspx
Caution: The Sierra Wireless Mobile Hotspot must be 1 cm
or more from users during operation. If an external antenna
is used, the antenna must be maintained at least 20 cm from
users during operation. Use only the external antennas avail-
able from Sierra Wireless. (See www.sierrawireless.com/en/
productsandservices/AirCard/Accessories.aspx#AirCard
Accessories.)
11

Connecteur
d'antenne RF externe
Également fournis :
• Batterie lithium-ion
• Chargeur mural
• Câble USB
Découverte de votre appareil
Bouton WPS
Port microUSB
Touche d’alimentation
Connecteur d’antenne
RF externe
Touche de navigation
Écran LCD
Boutons et touches
Verrouiller/ déverrouiller le
point d’accès mobile
Appuyez sur la touche de navigation,
puis maintenez-la enfoncée pendant
3 secondes.
Activer/désactiver les alertes
audio
• Appuyez sur le bouton WPS et
sur la touche de navigation, puis
maintenez-les enfoncés pendant
3 secondes ou
• Appuyez sur la touche de navigation
pour accéder à l’écran LCD Mes-
sages/Alertes, puis suivez les invites.
Réinitialiser les paramètres
d’usine par défaut du
terminal
Appuyez sur le bouton WPS et sur la
touche d’alimentation, maintenez-les
enfoncés pendant 5 secondes, puis
suivez les invites de l’écran LCD.
Français
12

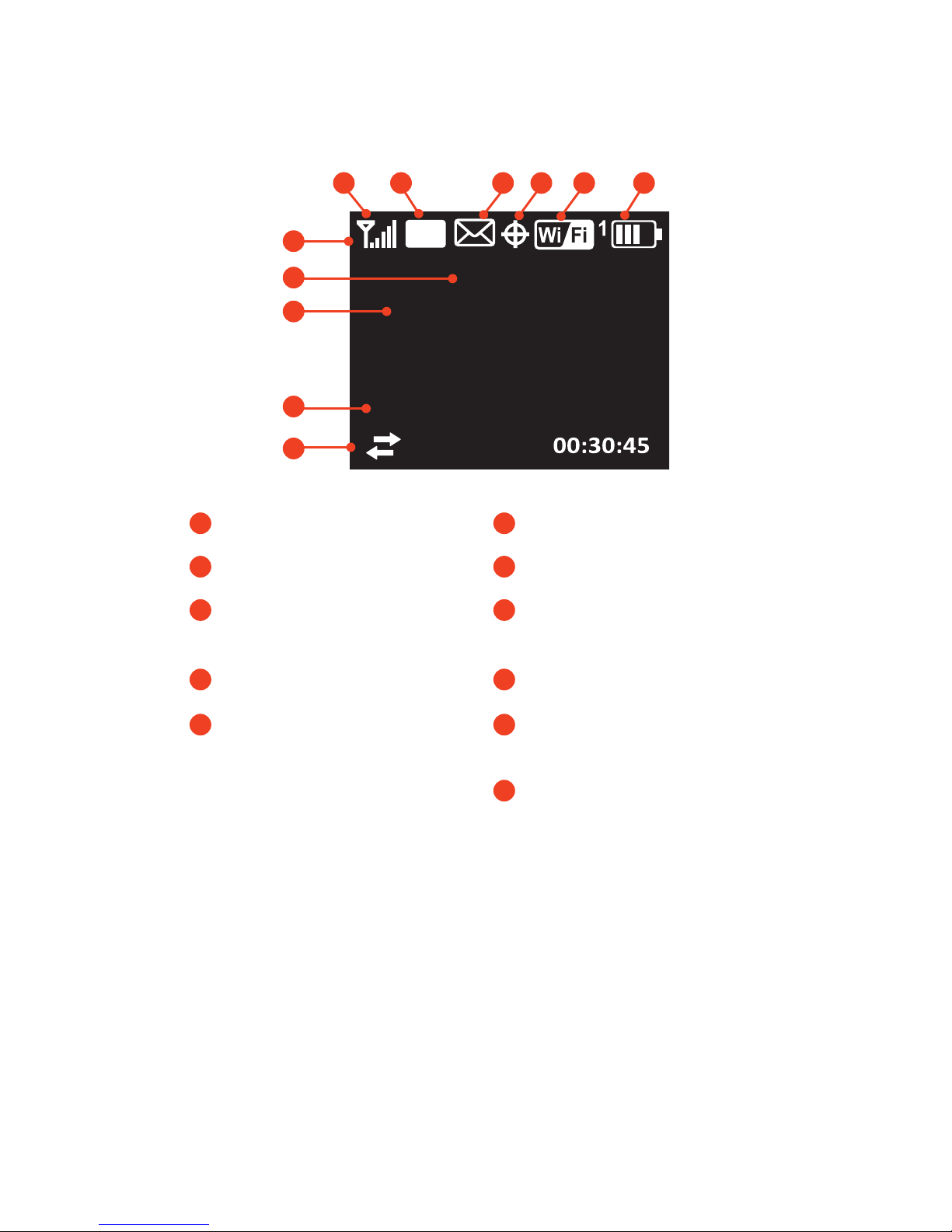

Icônes d’état
Intensité du signal
Technologie du réseau
Messages
Batterie
Marche ou arrêt du Wi-Fi
(voir à l’adresse http://rogers.hotspot)
Le chiffre indique le
nombre de terminaux
connectés.
Écran LCD de votre terminal
Recherche GPS fixe ou suivi
Appuyez sur la touche de navigation pour naviguer entre les fenêtres
suivantes :
• Informations de connexion (SSID Wi-Fi et clé Wi-Fi)
• Configuration WPS
• Messages/Alertes
• Utilisation des données/Informations de facturation
• Informations sur l’appareil/En savoir plus
URL de la page d’accueil de
l’appareil l’accès mobile
Nom de l’opérateur
Informations relatives
à l’utilisation des données
Rogers
SSID : AirCard-xxxx
Clé Wi-Fi : 12345678
WŽƵƌĐŽŶĮŐƵƌĞƌǀŽƚƌĞŚŽƚƐƉŽƚ
ĂĐĐĠĚĞnjăŚƩƉƌŽŐĞƌƐŚŽƚƐƉŽƚ
LT E
ϭϰϮDŽ
21
7
6543
8
10
11
1
2
3
4
5
6
7
8
11
9
SSID Wi-Fi
9
10
13

Étape 1 : Installation du terminal
1. Faites glisser la carte SIM sous le couvercle, comme le montre
l’illustration.
2. Insérez la batterie comme qu’illustré. (La batterie s’installe facilement.
Si elle s’insère difficilement, vérifiez l’orientation. Ne forcez pas.)
Votre point d’accès mobile AirCard est fourni avec une batterie partielle-
ment chargée. Pour recharger la batterie, utilisez le câble USB pour fixer
le point d’accès mobile à :
• Une prise murale, à l’aide d’un adaptateur AC (option la plus rapide)
• Le port USB de votre ordinateur portable
3. Replacez le couvercle arrière.
Contacts dorés
Batterie
14

1. Appuyez sur la touche d’alimentation,
puis maintenez-la enfoncée pendant
quelques secondes. Une fois sous tension,
le point d’accès mobile se connecte
automatiquement au réseau haut débit
mobile.
La première fois que vous allumez l’appareil, vous êtes invités à
sélectionner la langue de votre choix sur l’écran LCD. La langue peut
par la suite être changée de la page d’accueil de l’appareil.
2. L’écran LCD affiche le message « Branchez votre ordinateur au
réseau Wi-Fi », puis vous montre le SSID Wi-Fi (Nom du réseau)
et la clé Wi-Fi.
3. Sur votre ordinateur ou votre terminal mobile, ouvrez le gestionnaire
de connexion Wi-Fi/réseau.
4. Choisissez le SSID Wi-Fi affiché sur l’écran LCD.
5. Lorsque vous êtes invité(e) à le faire, entrez votre clé Wi-Fi, telle
qu’elle apparaît sur l’écran LCD.
Lorsque l’appareil est connecté à Internet, un « 1 » apparaît à côté de
l’icône Wi-Fi sur l’écran LCD.
6. Lancez votre navigateur et, si vous le souhaitez, allez sur
http://rogers.hotspot afin de personnaliser vos paramètres.
(Remarque : le point d’accès mobile est entièrement sécurisé
si vous utilisez ses paramètres de sécurité par défaut.)
7. Étapefacultative : en fonction de votre fournisseur de services, vous
devrez éventuellement créer un profil d’utilisateur pour vous connecter
au haut débit mobile. Suivez les instructions de la page 21.
Remarque : l’écran LCD se met en mode veille afin d’économiser de
l’énergie. Pour activer l’écran LCD, appuyez sur la touche d’alimentation,
puis relâchez-la.
Étape 2 : Connexion à Internet
15
Rogers
SSID: AirCard-xxxx
go to ŚƩƉƌŽŐĞƌƐŚŽƚƐƉŽƚ
To conĮŐƵre yŽƵƌŚŽƚƐƉŽƚ

Informations relatives
à la sécurité
Clé Wi-Fi
• Utilisez-la pour connecter un terminal sans fil à votre réseau Wi-Fi.
• La clé Wi-Fi est indiquée sur l’écran LCD.
Mot de passe administrateur
• Votre mot de passe administrateur par défaut est swiadmin.
• Utilisez ce mot de passe pour vous connecter à la page d’accueil du
point d’accès mobile et effectuer des modifications telles que l’activa-
tion du GPS ou les changements de vos paramètres de sécurité.
La clé Wi-Fi par défaut et le mot de passe administrateur sont inscrits sur
l’étiquette collée sous la batterie.
Réinitialisation de la clé Wi-Fi et du mot
de passe administrateur
Pour restaurer les paramètres par défaut de votre le point d’accès mobile:
1. Appuyez sur le bouton WPS et sur la touche d’alimentation,
puis maintenez-les enfoncés pendant 5 secondes.
2. Lorsque vous y êtes invité, appuyez sur la touche d’alimentation.
3. Reconnectez vos terminaux Wi-Fi.
Remarque : si vous changez votre clé Wi-Fi, vous devrez éventuellement
actualiser l’information sauvegardée dans votre gestionnaire de
connexion au Wi-Fi/réseau de votre ordinateur portable.
16
AirCard Watcher app
Téléchargez l’app complémentaire AirCard Watcher de
www.sierrawireless.com/AirCardApps. Utilisez
l’app pour visualiser les paramètres de l’appareil,
utilisation de données et connectivité au reseau à
partir de votre téléphone sans fil ou tablette. Pour
gérer tous les parametres de l’appareil, allez sur
(http://rogers.hotspot).

Page d’accueil du point d’accès
mobile
Pour accéder à la page d’accueil de votre point d’accès mobile,
connectez votre point d’accès mobile puis, dans votre navigateur,
saisissez l’adresse suivante : http://rogers.hotspot.Connectez-vous
avec votre mot de passe administrateur (swiadmin) pour modifier les
paramètres.
Remarque : vous pouvez également saisir l’adresse IP de l’appareil
http://192.168.1.1
Sur la page d’accueil, vous pouvez :
• Modifier le SSID, la clé Wi-Fi, le mot de passe administrateur et
l’encodage Wi-Fi
• Définir les options de connexion automatique
• Configurer les options GPS
• Utiliser le GPS pour visualiser ou définir votre emplacement,
mais aussi pour trouver les équipements proches
• Afficher le niveau d’utilisation des données
• Définir des alertes audio
• Afficher et modifier d’autres paramètres
• Vérifier l’état du périphérique
17

Vérification de votre utilisation
des données
Deux options permettent d’afficher une estimation de votre utilisation
de données.*
Sur le tableau de bord de l’écran LCD :
1. Appuyez sur la touche de navigation pour naviguer entre les
fenêtres. L’écran Détails de facturation montre votre utilisation
des données.
/ŶĨŽƐĚĞĨĂĐƚƵƌĂƟŽŶ
ŽŶŶĠĞƐƵƟůŝƐĠĞƐĚĞƉƵŝƐϭϴϬϲϮϬϭϭ
ŽŶŶĠĞƐƚƌĂŶƐĨĠƌĠĞƐϰϮϯDŽΎ
ZĞĚĠŵĂƌƌĂŐĞƐĚĞĐLJĐůĞƐϬϭϬϳϮϬϭϭ
:ŽƵƌƐƌĞƐƚĂŶƚƐϭϮũŽƵƌƐ
ΎĞŶǀŝƌŽŶ
Sur la page d’accueil :
1. Allez sur http://rogers.hotspot.
2. Cliquez sur l’icône Données de session.
3. Vous avez la possibilité de configurer la période de facturation pour
qu’elle coïncide avec la date de facturation de votre forfait de données.
* À ne pas utiliser à des fins de facturation.
18

Connexion des terminaux
supplémentaires
Pour connecter des terminaux
supplémentaires compatibles
avec le Wi-Fi :
1. Ouvrez le gestionnaire de réseau Wi-Fi sur votre ordinateur ou autre
terminal Wi-Fi (smartphones, tablettes, lecteurs multimédias, terminal
photos, etc.).
2. Choisissez le réseau point d’accès Wi-Fi mobile affiché sur
l’écran LCD (par exemple, AirCard-xxxx).
3. Saisissez la clé Wi-Fi affichée sur l’écran LCD et lancez votre
navigateur.
Connexion des terminaux WPS
Le WPS vous permet de connecter des terminaux WPS à un réseau Wi-
Fi sans nécessiter de clavier. La fonction WPS est disponible sur certains
terminal photo, imprimantes, smartphones et ordinateurs portables.
1. Appuyez sur le bouton WPS de votre point d’accès mobile.
2. Vous avez 2 minutes pour appuyer sur le bouton WPS du terminal
sans fil que vous souhaitez connecter.
Votre point d’accès mobile et le terminal sans fil communiqueront et
établiront une connexion.
19
