SIGNIFY Stonco Keene DualSelect WP60-SCT-G2-10-BZ User manual

page 1 www.stonco.com
GENERAL SAFETY INFORMATION
To avoid hazards and unnecessary failures due to misuse, please read carefully all
warnings and instructions included in the MI sheets and all labels.
•Before installing, servicing, or performing routine maintenance upon this equipment,
pay attention to:Supply voltage input 120-347V, frequency 50/60 Hz.
•This fixture is intended to be connected to a properly installed and grounded UL
listed junction box.
•Commercial installation, service and maintenance of luminaires should be performed
by a qualified licensed electrician.
•Always check the product before installation.
•DO NOT INSTALL DAMAGED PRODUCT!
WARNING: RISK OF ELECTRICAL SHOCK
•Always turn off the power before you perform installation and maintenance.
•Verify that supply voltage is correct for the specified voltage range of the luminaire shown on the label, i.e. 120-347V.
•Make all electrical and grounded connections in accordance with the National Electrical Code and any applicable local code
requirements.
•All wiring connections must be capped with UL approved devices for this purpose.
CAUTION: RISK OF INJURY
•Wear gloves and safety goggles at all times when removing luminaires from carton, installing, servicing or performing
maintenance.
•Avoid direct eye exposure to the illuminated light source.
•Put asid e small parts and dispose packing material properly, to prevent hazard to children.
CAUTION: RISK OF FIRE
GENERAL WIRING DIAGRAM
CAUTION: Turn off electrical power by fuse or circuit breaker box before wiring fixture to the power supply.
WP60-SCT-G2-10-BZ
WP100-SCT-G2-10-BZ
Wall Pack
LED Lighting Fixture
•Residential installation, always consult a qualified licensed electrician and check your
local electrical code if any uncertainty before operating.
•Install and use only as intended according to UL, all applicable codes and regulations and these instructions.
CAUTION: For proper weatherproof function all gaskets must be seated properly and all screws inserted and tightened
firmly. apply weatherproof silicone sealant around the edge of the wall box. this is especially important with an uneven wall
surface. silicone all plugs and unused conduit entries.
Illustrations in the manual are for installation purpose only. Installation may vary depending on the specific luminaire
model.

Signify Classified - Internal
Wall Pack
page 2 www.stonco.com

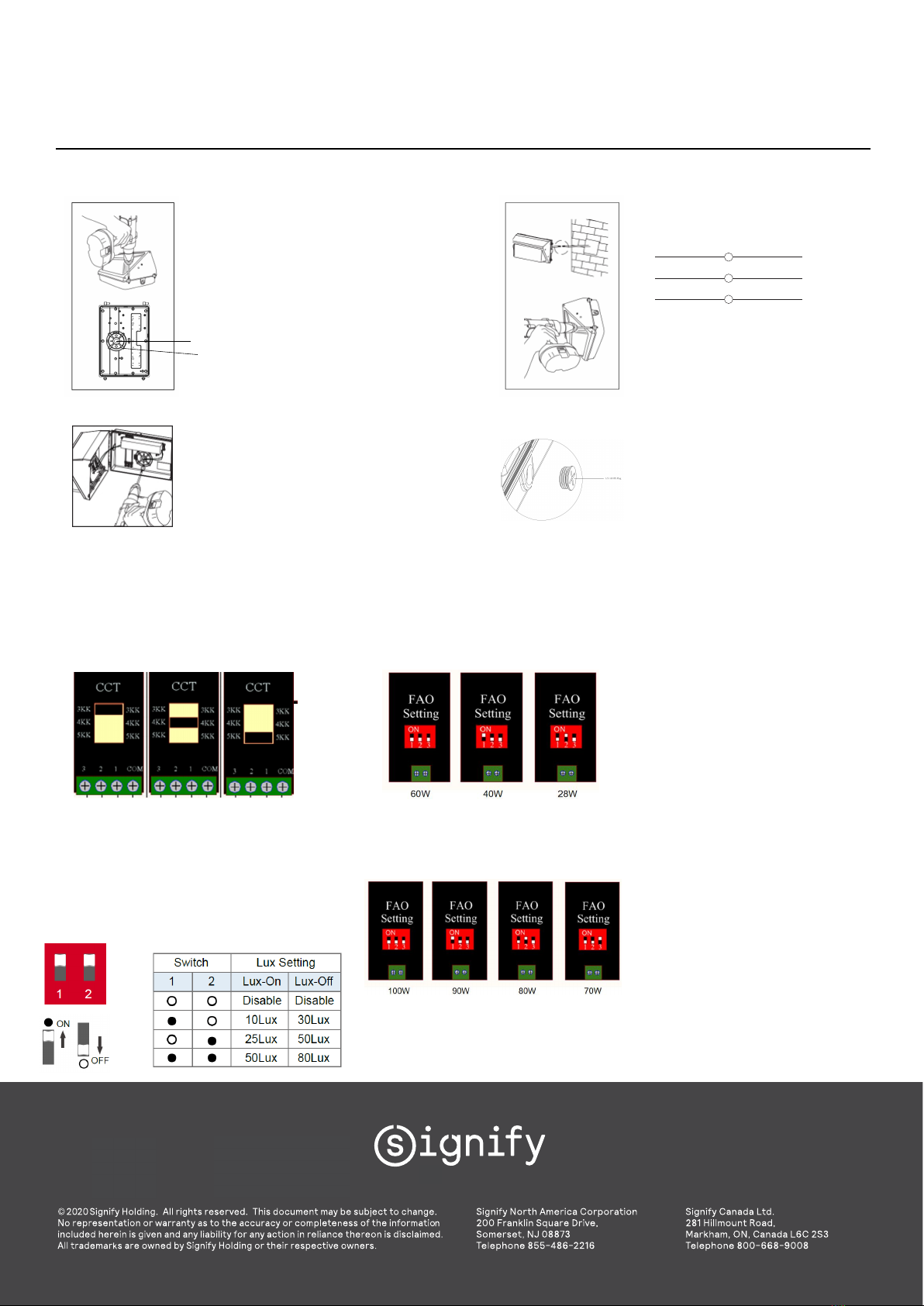

MOUNTING INSTRUCTIONS
STEP 2
Connected wires as demo.
Photocell function
Photocell configured to the device, default
setting: ambient brightness is < 10 lux, light
on; while ambient brightness is > 30 lux, light
off. Other settings refer to following diagrams.
For WP100-SCT-G2-10-BZ
For 100W (maximum power): all three
switches to off as shown( by default).
For 90W: only Switch 1 to ON as shown.
For 80W: only Switch 2 to ON as shown.
For 70W: only Switch 3 to ON as shown.
Note: Other position combinations are invalid.
For WP60-SCT-G2-10-BZ
For 60W (maximum power): all three
switches to off as shown(by default).
For 40W: only Switch 1 to ON as shown.
For 28W: only Switch 2 to ON as shown.
Note: Other position combinations are invalid.
Note: The fixture adapts multi-
voltage (120-347V) automatically.
STEP 1
Loosen two captive screws on right
side of housing and open the front
housing.
Remove the knockout plug on the
back housing, drill mounting holes.
CCT switching position
For 3000K, set the switch to 3KK as shown.
For 4000K, set the switch to 4KK as shown(by default).
For 5000K, set the switch to 5KK as shown.
STEP 3
Align with mounting holes on the
device, drill holes on the mounting
surface.
Secure the fixture onto the mounting
surface with fasteners.
Switch CCT, FAO and Photocell per
request, refer to labels on the device
or following instruction.
FAO switching position
knockout plug
mounting holes STEP 4
Close the front housing onto
the back housing, tighten two
side captive screws.
Note: to ensure the protective
performance of the product,
the 1/2-14nps plug must be
assembled with a torque of
not less than 1.7N·m.

Signify Classified - Internal
page 1 www.stonco.com
SCHÉMA GÉNÉRAL DE CÂBLAGE
ATTENTION: coupez l'alimentation électrique à l'aide de fusibles ou d'un disjoncteur avant de connecter l'appareil à la
source d'alimentation.
WP60-SCT-G2-10-BZ
WP100-SCT-G2-10-BZ
Applique murale DEL
Luminaire DEL
MISE EN GARDE: Pour une bonne protection contre les intempéries, tous les joints doivent être correctement
scellés et toutes les vis doivent être insérées et fermement serrées. Appliquez un mastic silicone résistant aux intempéries
autour du bord de la boîte murale. Ceci est particulièrement important avec une surface de mur inégale. Scellez tous les
bouchons et entrées de conduit inutilisés avec du silicone.
INFORMATION GÉNÉRALE SUR LA SÉCURITÉ
in d’éviter les dangers et pannes inutiles suAf ite à une mauvaise utilisation,
veuillez lire attentivement tous les avertissements et directives inclus dans
les fiches techniques MI et sur toutes les étiquettes.
• Avant d’installer, de réparer ou d’effectuer un entretien de routine sur cet
appareil, bien prendre note de ce qui suit: entrée de tension d’alimentation
de 120-277V, fréquence 50/60 Hz
• Ce luminaire doit être installé correctement sur une boîte de jonction
homologuée UL et mise à la terre
• Dans une installation commerciale, le service et l’entretien des luminaires
doivent être effectués par unélectricien sous licence qualifié
• Dans une installation résidentielle, toujours consulter un électricien sous
licence qualifié et bien vérifier votre code de l’électricité local si vous avez
un doute
•Toujours vérifier le produit avant l’installation
• NE JAMAIS INSTALLER UN PRODUIT ENDOMMAGÉ!
AVERTISSEMENT: RISQUE DE CHOC ÉLECTRIQUE
•Toujours couper l’alimentation avant d’installer ou d’entretenir.
• S’assurer que la tension d’alimentation correspond à la plage de celle du luminaire indiquée sur l’étiquette,
ex.:120-347V
• Effectuer toutes les connexions électriques et de mise à la terre selon les exigences du Code de
l’électricité national et toutes les exigences du code local applicables.
•Toutes les connexions de câblage devraient être recouvertes de capuchons de connexions homologués UL
convenant à cette fin.
ATTENTION: RISQUE DE BLESSURES
•
• Éviter tout contact direct entre les yeux et la source allumée.
• Ranger toutes les petites pièces et jeter l’emballage puisqu’ils peuvent être dangereux pour les enfants
ATTENTION: RISQUE D’INCENDIE
• Installer et utiliser seulement en respectant les exigences d’UL, de tous les codes et réglementations applicables
et selon ces directives
orter des gants et des lunettes de sécurité en
éparez ou effectuez l’entretien.
tout temps lorsque vous sortez lP es luminaires des boîtes, que vous
r
Les illustrations de ce manuel servent uniquement à des fins d’installation. L’installation peut varier selon le modèle
spécifique du luminaire.
NOIR(+) ALIMENTATION
BLANC(-) COMMUN
VERTMISE À LA TERRE
Éclairage

Applique murale DEL
page 2 www.stonco.com
INSTRUCTIONS DE MONTAGE ÉTAPE 2
Câbles connectés à titre de
démonstration.
Fonctions photocellules
Le capteur des photocellules est configuré
pour l'appareil, par défaut: lorsque la
luminosité ambiante est <10 lux, l'éclairage
est allumé; tandis que si la luminosité
ambiante est> 30 lux, l'éclairage s'éteint.
Pour les autres paramètres, reportez-vous
aux schémas suivants.
Pour GC90-SCT-G2-SM-5-10-BZ
Pour 100W (puissance maximale):
réglez tous les commutateurs sur "OFF"
comme indiqué (par défaut)
Pour 90W: réglez le commutateur 1 sur
«ON» comme indiqué
Pour 80W: réglez le commutateur 2 sur
«ON» comme indiqué
Pour 70W: réglez le commutateur 3 sur
«ON» comme indiqué
Remarque: les autres combinaisons possibles
ne sont pas valides
ÉTAPE 1
Desserrez deux vis imperdables
sur le côté droit du boîtier et
ouvrez le compartiment avant.
Retirez le bouchon du boîtier
arrière, percez les trous de
montage.
Commutateur de changement de CCT
Pour 3000K, réglez le commutateur sur 3KK comme indiqué
Pour 4000K, réglez le commutateur sur 4KK comme indiqué (par défaut)
Pour 5000K, réglez le commutateur sur 5KK comme indiqué
ÉTAPE 3
Alignez avec les trous de montage sur le
appareil, percez des trous dans la surface
de montage.
Fixez l'appareil à la surface de montage
avec des clips.
Changer le capteur CCT, FAO et
photocellule pour
application, vérifiez les étiquettes sur
l'appareil ou suivez les instructions.
Options d'ajustement de la FAO
Bouchon
Trous de montage
Remarque: l'éclairage convient à
la multi-tension (120-347V)
automatiquement.
ÉTAPE 4
Fermez le boîtier, serrez les deux
vis captives latérales.
Note: to ensure the protective
performance of the product, the
1/2-14nps plug must be
assembled with a torque of not
less than 1.7N·m.
Pour GC60-SCT-G2-SM-5-10-BZ
Pour 60W (puissance maximale):
réglez tous les commutateurs sur "OFF"
comme indiqué (par défaut)
Pour 40W: réglez le commutateur 1 sur
«ON» comme indiqué
Pour 28W: réglez le commutateur 2 sur
«ON» comme indiqué
Remarque: les autres combinaisons possibles
ne sont pas valides
Noir
Blanc
Ligne
Neutre
Vert Terre
