Silhouette Select DWRH302SSST User manual
V1.12.11.DM
• OWNER’S MANUAL
• GUIDE DU PROPRIÉTAIRE
• MANUAL DEL USARIO
• RANGE HOOD
• HOTTE DE CUISINE
• CAMPANA DE COCINA
CAUTION
PRECAUTION
PRECAUCIÓN
Read and follow all safety rules and operating
instructions before rst use of this product.
Veuillez lire attentivement les consignes de
sécurité et les instructions d’utilisation avant
l’utilisation initiale de ce produit.
Lea y observe todas las reglas de seguridad y las
instrucciones de operación antes de usar esto
producto por primera vez.
Model • Modéle • Modelo
DWRH302SSST
Model Number:
Serial Number:
Date of Purchase:
Dealer:
PLEASE STAPLE YOUR SALES RECEIPT TO THE INSIDE FRONT
COVER
DWRH302SSST
1
TABLE OF CONTENTS
Instrucciones de Seguridad Importantes ...............
Ubicar el Conducto.................................................
Instalción................................................................
Operación...............................................................
Reemplazar la Bombilla ........................................
Limpieza y Mantenimiento ....................................
Resolución de Problemas .....................................
Garantía ...............................................................
ENGLISH
ESPAÑOL
Consignes importantes relatives à la sécurité......
Conduits ...............................................................
Installation ............................................................
Fonctionnement....................................................
Remplacement de l'ampoule ................................
Nettoyage et entretien ..........................................
Dépannage...........................................................
Garantie................................................................
FRANÇAIS
Important Safety Instructions ................................
Ducting...................................................................
Installation..............................................................
Operation ..............................................................
Lamp Replacement ...............................................
Cleaning and Maintenance ...................................
Troubleshooting ....................................................
Warranty ................................................................
2
3
4
5
5
6
7
8
10
11
12
13
13
14
15
16
18
19
20
21
21
22
23
24
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR
INJURY TO PERSONS, OBSERVE THE FOLLOWING:
-
-
-
TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:
TO REDUCE THE RISK OF INJURY TO PERSONS IN THE
EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE
FOLLOWING:*
!"#$%"!!!&#&%'
&#&%"()#"*)+&,"("$*"&-("&,(.'
2
-
1) If it is necessary to use an extension cord, use only a
3
DUCTING
Determine whether the hood will discharge vertically or
horizontally. For vertical or horizontal discharge, run ductwork
between the hood location and roof cap or wall cap.
A minimum 6” round duct must be used to maintain maximum
airow efciency.
Always use rigid type metal ducts only.
Whenever possible reduce the number of transitions and turns
in the ductwork. If a long duct run is required increase the duct
size from 6” to 7”.
If elbows or bends are required; install as far away from the
hood as possible.
Minimum mounting height between the range and the bottom
of the hood should be no less than 26”.
Maximum mounting height between the range and the bottom
of the hood should be no more than 34”.
WARNING!
FIRE HAZARD
NEVER implement ductwork in a space between walls, crawl
spaces, attics or garages. All exhaust must be vented outside.
Use metal ductwork only. Fasten all connections with sheet
metal screws and certied silver tape or duct tape.
2. Use the following diagram for placement of ductwork and
electrical cutout in cabinet. For a non-ducted installation, DO
NOT cut a duct access hole.

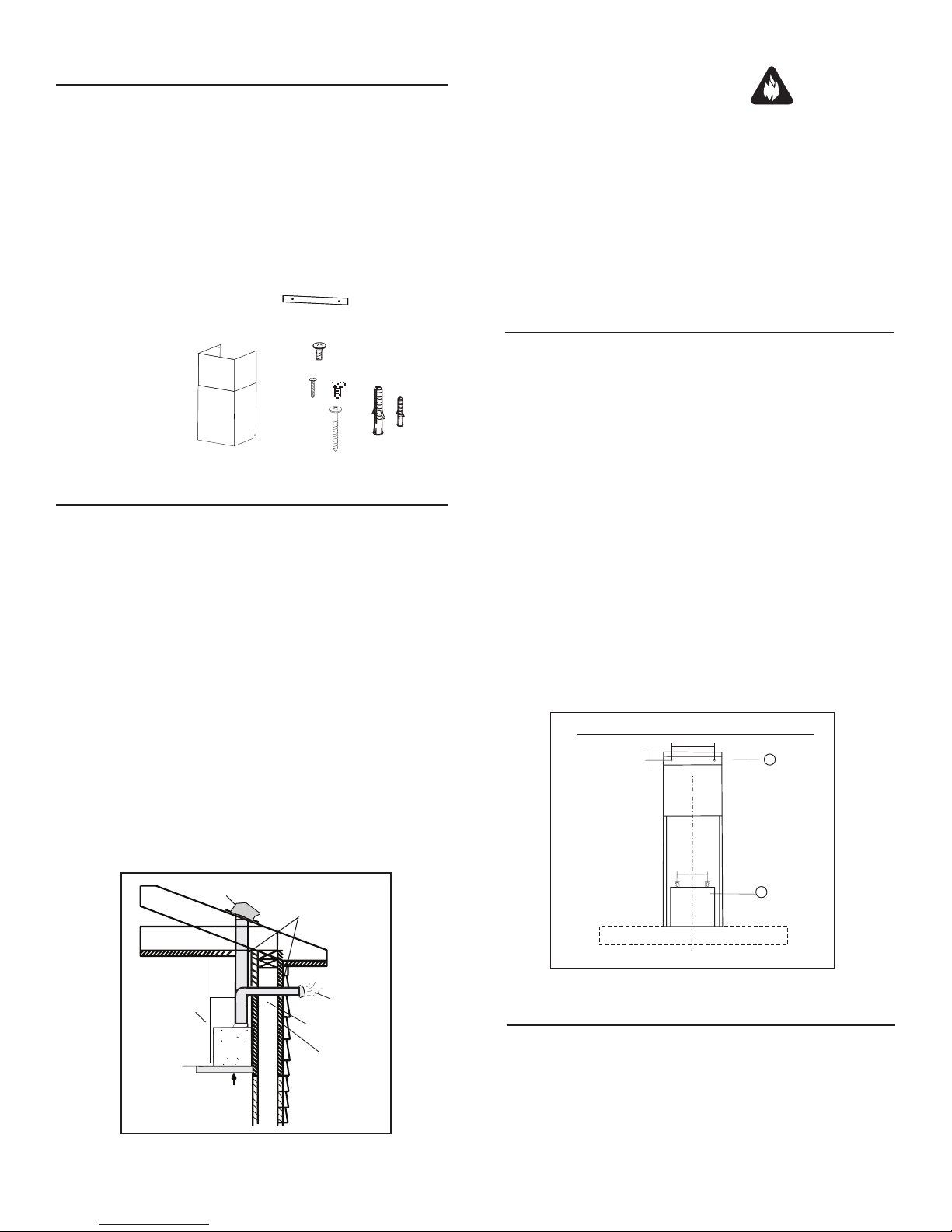

MOUNTING TO THE WALL
PREPARE THE HOOD
Unpack hood and check contents.
You should receive:
1 - Hood
2 - Decorative Flue Assembly
1 - Parts Bag containing:
2 - Flue Mounting Bracket
2 - Mounting Screws (M3 x 8mm Pan Head)
2 - Mounting Screws (M4 x 8mm Round Head)
2 - Mounting Screws (ST4 x 12mm Self Tapping)
2 - Mounting Screws (ST4 x 35mm Self Tapping)
4 - Drywall Anchors (Φ6 x 30mm & Φ8 x 35mm)
1 - Installation Instructions
1. Before mounting the hood, plug in and test all functions
for proper operation.
2. Remove the lters from the bottom of the hood to prevent
damage during the installation.
3. With assistance, hold the hood in position temporarily
ensuring the bottom is above the minimum clearance
for the cooking surface. Mark the location on the wall for the
holes for the two mounting screws.
4. Drill the holes (A) at the distances indicated. Use the
appropriate screws and screw anchors for your wall type (e.g.
reinforced concrete, drywall, etc.). If necessary, prepare back
wall with cross framing for secure installation.
5. Mount the hood on the wall screws. Align it in a horizon-
tal position relative to cabinets. When the hood has been
adjusted, secure unit by tightening screws (A).
6. Connect a 6” aluminum duct tube (not included) to
the exhaust piece using duct tape on all seals. (C).
Refer to diagram on following page.
8-5/16"
13/16"
9"
A
B

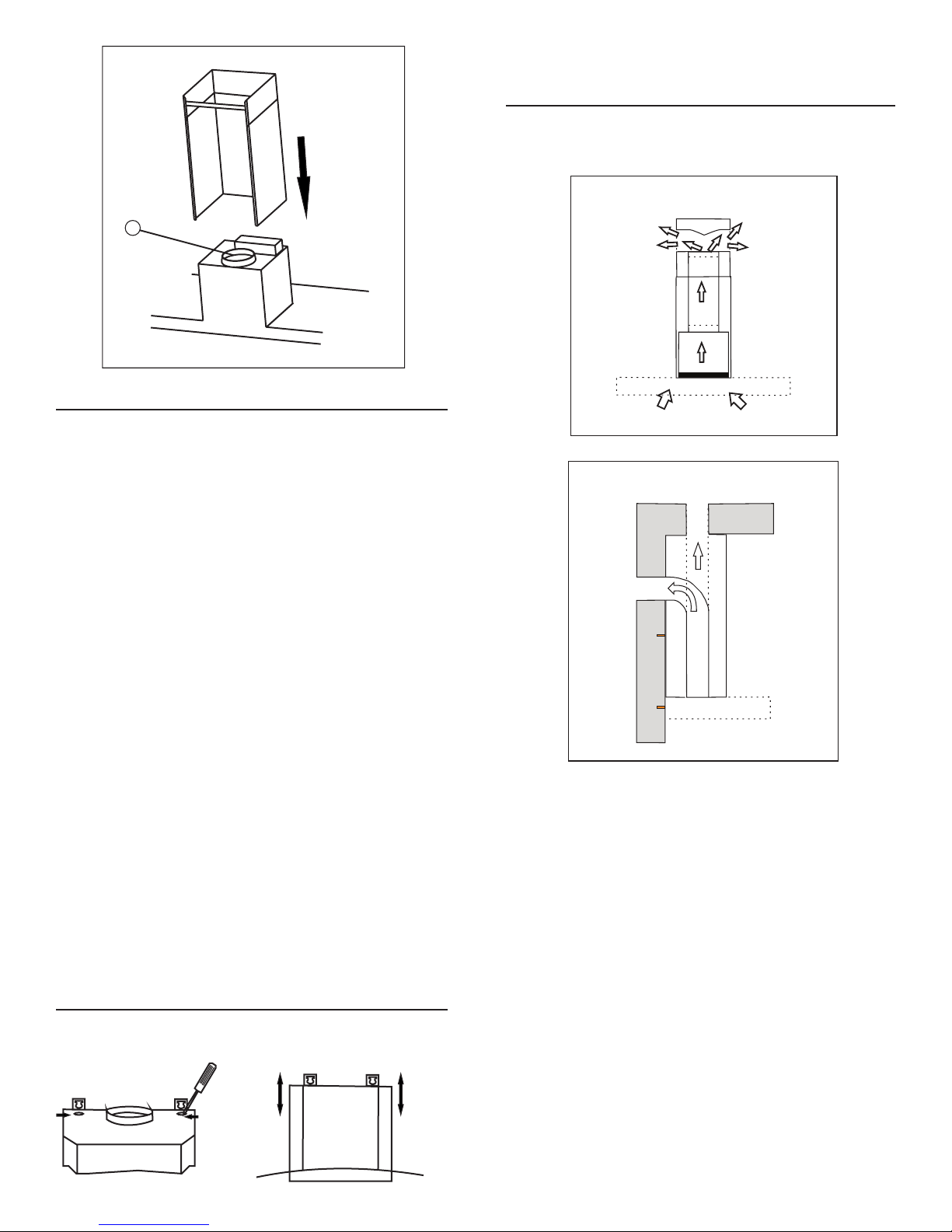

CONNECT DUCTWORK
1. Carefully loosen but do not separate the telescopic chimney
duct pieces.
2. Install the electrical power supply within the parameters of the
decorative chimney duct.
3. Adjust the width of the support bracket to
match the upper duct. Attach it to the ceiling us-
ing the screws (B) so that it is centered in line with
your hood and at a distance from the ceiling indicated.
ROOF CAP
DECORATIVE
FLUE
6" ADAPTER
WALL CAP
26"~34"ABOVE
COOKING SURFACE
ROUND
DUCT
HOOD
ROUND ELBOW
4
Note: This range hood must be properly grounded.
The unit should be installed by a qualied electrician
in accordance with all applicable national and local
electrical codes.
GROUNDING INSTRUCTIONS
This appliance must be grounded. In the event of an
electrical short circuit, grounding reduces the risk of
electric shock by providing an escape wire for the
electric current. This appliance is equipped with a cord
containing a grounding wire and grounding plug. The
plug must be plugged into an outlet that is properly
installed and grounded.
WARNING - Improper grounding can result in a risk of
electric shock.
Consult a qualied electrician if the grounding instructions
are not completely understood, or if doubt exists as to whether
the appliance is properly grounded.
Do not use an extension cord. If the power supply cord is too
short, have a qualied electrician install an outlet near the
appliance.
Set up the electrical power supply within the space covered by
the decorative ues.
Position the power socket at a maximum distance of 33-7/16”
(85 cm) from where the lead exits from the hood
(see illustration alongside).
Make sure this does not interfere with the decorative ues
(where the ue touches the wall.)
Insert the plug into the power socket.
C
The rangehood can be installed in the following ways:
Circulating indoor air (A)
Outdoor venting (B)
INSTALLATION ALTERNATIVES
WARNING
LEVELING DEVICE
When mounting hood on the wall, the level can be adjusted
by turning the two screws on the motor housing.
A
B
REMEMBER!
If turns or transitions are required: Install as far away from
duct opening and as far apart between the two transitions
as possible.
Minimum mount height between range top to hood bottom
should be no less than 26”.
Maximum mount height should be no higher than 34”.
It is important to install the hood at the proper mounting
height . Being mounted too low could result in heat damage
and re hazard; while hoods mounted too heigh will be
hard to reach and will affect performance and efciency.
If a two-part connection tube is used, the lower section must
sit outside the upper section.
Do not connect the rangehood exhaust to a duct used to
circulate hot air or vent steam from another appliance.
Always use protective gloves when installing the appliance.
5
OPERATION
Always turn the hood ON before cooking in order to establish
an air ow in the kitchen. After turning off the range, let the
hood run for a few minutes to clear the air.
Heat Sensor:
The hood is equipped with a heat sensing thermostat. If the
safety device detects heat in excess of 158°F (70°C) above the
cooking surface, it will turn on or speed up the fan. If the fan is
not on or running at a low speed, the heat sensor will override
the normal fan control and run the fan on high speed. When
the temperature level drops below 158°F (70°C) the fan speed
will revert back to its original setting.
Operate the hood as follows:
To activate the rangehood, press the power button. Once
activated, the buttons and LED light up.
Power
The Silhouette Select™rangehood are equipped with 3 light
settings High, Low and Off. Press the light icon once and the
20w halogen bulbs turn on providing full task lighting. Press
the icon again and this reduces the illumination to 50%. Press
the icon a third time to turn the lights off.
Light
After 100 hours, the lter icon lights up and the user must re-
move the lter, clean it and replace it in order to reset the icon.
Press and hold the power button for 3 seconds to reset after
cleaning the lter.
Filter
Silhouette Select™rangehoods include a convenient feature
that allows the range hood to continue to run for an additional
5 minutes to expel residual vapors and odours after cooking.
When the timer button is pressed once the current fan speed
will continue to run for a duration of 5 minutes and the timer
icon appears on the LED display. Push the timer button a
second time to cancel the timer and remove the icon from the
LED display.
Timer
Your Silhouette Select TM rangehood offers 3 fans settings
low, medium and high. To activate the fan press the fan button
and the fan starts at the low setting and the corresponding icon
appears on the LED display. Press the fan button again and
the blower increases to the medium speed. Press a third time
for the highest speed and a fourth time to turn the fan off.
Fan
Icon for low speed
Icon for medium speed
Icon for high speed
CONNECT THE WIRING
Connect house power cable to rangehood wiring,
Ground Wire: GREEN
Fire Wire : BLACK
Zero Line : WHITE
/
1
LAMP REPLACEMENT
1. Remove Filters.
Remove tap holding lters in place. Pull down on lter tabs and
lift lters out. Set lters aside.
2. Lamp Replacement.
1. Pull out lamp from inside, release the connecter.
2. Install a new lamp, then connect the wire again.
3. Re-install the lter.
N
LPOWER CABLE
6" VERTICAL DUCT
KNOCKOUT
33-7/16“
(85cm)
max
The mesh lters are intended to trap residue and grease
produced in the cooking process. To ensure optimal perfor-
mance, appearance, and a sanitary cooking environment,
clean the lters, fan and grease laden surfaces regularly. Use
only a clean cloth and mild detergent solution on stainless
steel and painted surfaces. Do not use corrosive or abrasive
cleaning agents or steel wool or scouring pads as these will
scratch the surface. Do not use cleaning products that use
chlorine bleach or orange cleaners.
The grease lters, bottom panel surrounding the grease lters,
and the blower should be cleaned frequently. When washing
by hand use warm soapy (mild detergent) water. The grease
lter and blower wheels are dishwasher safe.
The motor is permanently lubricated and never needs oiling. If
the motor bearings make unusual or excessive noise, call for
service at 1-800-263-2629.
Hood Cleaning
Stainless steel is one of the easiest materials to keep
clean. Occasional care will help preserve its ne appearance.
Cleaning tips:
Hot water with soap or detergent is all that is usually needed.
Follow all cleaning with rinsing with clear water. Wipe dry with
a clean, soft cloth to avoid water marks.
For discolorations or deposits that persist, use a
non-scratching household cleanser or stainless steel polishing
powder with a little water and a soft cloth.
For stubborn cases, use a plastic scouring pad or soft bristle
brush together with cleaning solution and water. Rub lightly
in direction of polishing lines or “grain” of the stainless nish.
Avoid using too much pressure which may alter the surface.
DO NOT allow deposits to remain for long periods of time.
DO NOT use ordinary steel wool or steel brushes. Small bits
of steel may adhere to the surface causing rust.
DO NOT allow salt solutions, disinfectants, bleaches, or
cleaning compounds to remain in contact with stainless steel
for extended periods.
Many of these compounds contain chemicals which may be
harmful.
Rinse with water after exposure and wipe dry with a clean
cloth.
Painted surfaces should be cleaned with warm water and mild
detergent only.
CLEANING & MAINTENANCE
6
TROUBLESHOOTING
Issue Cause What to do
After installation, the unit
doesn’t work.
1. The power source is not turned ON.
2. The power line and the cable locking
connector is not connecting properly.
1. Call for service.
2. Call for service.
Light works, but motor is
not turning.
1. The blower is defective, possibly
seized.
2. Damaged capacitor.
1. Call for service.
2. Call for service.
The unit is vibrating. 1. The blower is not secure in place.
2. Damaged blower wheel.
3. The hood is not secured in place.
1. Tighten the blower in place.
2. Change the blower.
3. Check the installation of the hood.
The motor is working,
but the lights are not.
1. Defective halogen bulb. 1. Change the halogen bulb.
The hood is not venting
out properly.
1. The hood might be hanging to high from
the cook top.
2. The wind from the opened windows or
opened doors in the surrounding area
are affecting the ventilation of the hood.
3. Blockage in the duct opening or duct
work.
4. The direction of duct opening is against
the wind.
5. Using the wrong size of ducting.
1. Adjust the distance between the range
and the bottom of the hood to within
26”~34”.
2. Close all windows and doors to eliminate
the outside wind ow.
3. Remove all the blocking from the duct
work or duct opening.
4. Adjust the duct opening direction.
5. Change the ducting to at least 6” or
higher.
Metal lter is vibrating. 1. Spring clip is broken.
2. Metal lter is loose.
1. Verify spring clip is not broken.
2. Replace the metal lter.
7
LIMITED IN-HOME APPLIANCE WARRANTY
This quality product is warranted to be free from manufacturer’s defects in material and workmanship, provided that the unit is used under the normal operating
conditions intended by the manufacturer.
This warranty is available only to the person to whom the unit was originally sold by Danby Products Limited (Canada) or Danby Products Inc. (U.S.A.) (hereafter
“Danby”) or by an authorized distributor of Danby, and is non-transferable.
TERMS OF WARRANTY
First 24 Months
During the first twenty four (24) months, any functional parts of this product found to be defective, will be repaired or replaced, at
warrantor’s option, at no charge to the ORIGINAL purchaser.
To obtain
Danby reserves the right to limit the boundaries of “In Home Service” to the proximity of an Authorized Service Depot. Any appliance
Service
requiring service outside the limited boundaries of “In Home Service” ,it will be the consumer’s responsibility to transport the appliance (at
their own expense) to the original retailer (point of purchase) or a service depot for repair. See “Boundaries of In Home Service” below.
Contact your dealer from whom your unit was purchased, or contact your nearest authorized Danby service depot, where service
must be performed by a qualified service technician.
If service is performed on the unit by anyone other than an authorized service depot, or the unit is used for commercial application, all
obligations of Danby under this warranty shall be void.
Boundaries of
If the appliance is installed in a location that is 100 kilometers (62 miles) or more from the nearest service center your unit must be
In Home Service
delivered to the nearest authorized Danby Service Depot, as service must only be performed by a technician qualified and certified for
warranty service by Danby. Transportation charges to and from the service location are not protected by this warranty and are the
responsibility of the purchaser.
Nothing within this warranty shall imply that Danby will be responsible or liable for any spoilage or damage to food or other contents of this appliance, whether due
to any defect of the appliance, or its use, whether proper or improper.
EXCLUSIONS
Save as herein provided, Danby, there are no other warranties, conditions, representations or guarantees, express or implied, made or intended by Danby or its
authorized distributors and all other warranties, conditions, representations or guarantees, including any warranties, conditions, representations or guarantees
under any Sale of Goods Act or like legislation or statue is hereby expressly excluded. Save as herein provided, Danby shall not be responsible for any damages
to persons or property, including the unit itself, howsoever caused or any consequential damages arising from the malfunction of the unit and by the purchase of
the unit, the purchaser does hereby agree to indemnify and hold harmless Danby from any claim for damages to persons or property caused by the unit.
GENERAL PROVISIONS
No warranty or insurance herein contained or set out shall apply when damage or repair is caused by any of the following:
1) Power failure.
2) Damage in transit or when moving the appliance.
3) Improper power supply such as low voltage, defective house wiring or inadequate fuses.
4) Accident, alteration, abuse or misuse of the appliance such as inadequate air circulation in the room or abnormal operating conditions
(extremely high or low room temperature).
5) Use for commercial or industrial purposes (ie. If the appliance is not installed in a domestic residence).
6) Fire, water damage, theft, war, riot, hostility, acts of God such as hurricanes, floods etc.
7) Service calls resulting in customer education.
8) Improper Installation (ie. Building-in of a free standing appliance or using an appliance outdoors that is not approved for outdoor application).
Proof of purchase date will be required for warranty claims; so, please retain bills of sale. In the event warranty service is required, present this document to our
AUTHORIZED SERVICE DEPOT.
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
04/09
1-800-263-2629
Warranty Service
In-home
Consumable parts (ie. light bulbs, filters, glass trays, etc.) are under warranty for thirty (30) days from purchase date, with no extensions provided.
Numéro de modèle :
Numéro de série :
Date d'achat :
Détaillant :
VEUILLEZ AGRAFER VOTRE REÇU DE VENTE À LA
COUVERTURE INTÉRIEURE AVANT.
9
POUR RÉDUIRE LE RISQUE D'INCENDIE, DE CHOC
ÉLECTRIQUE OU DE BLESSURE, PRENEZ LES PRÉCAUTIONS
SUIVANTES :
combustible, comme celles publiées par la National Fire Protection
POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LE
DESSUS DE LA CUISINIÈRE :
L'ébullition rapide cause de la fumée et des déversements de
POUR RÉDUIRE LE RISQUE DE BLESSURES EN CAS DE FEU
DE GRAISSE DÉCLENCHÉ SUR LE DESSUS DE LA CUI-
SINIÈRE, PRENEZ LES PRÉCAUTIONS SUIVANTES :*
-
dans des espaces situés dans les murs ou les plafonds, ou dans
bas soit situé à entre 26 po et 34 po au-dessus de la surface de
! "#$%$ & '
agents de nettoyage corrosifs, comme des produits à nettoyer les
-
trop court, faites installer une prise près de l’appareil par un
%$ & " % %()*+, -%" %#"%##"+$)
11.
10
11
CONDUITS
Déterminez si la hotte sera évacuée verticalement ou horizontale-
ment. Pour une évacuation verticale ou horizontale, faites courir
le conduit entre l'emplacement de la hotte et l'évent de toiture ou
l'évent mural.
Un conduit rond d'un diamètre minimal de 6 po doit être utilisé
pour que la circulation d'air soit la plus efcace possible.
Utilisez toujours des conduits métalliques rigides.
Lorsque c'est possible, réduisez le nombre de transitions et de
coudes dans le conduit. Si un long conduit est requis, augmentez
le diamètre de 6 po à 7 po.
Si des coudes sont requis, installez-les le plus loin possible de la
hotte.
La hauteur d'installation entre la cuisinière et le bas de la hotte doit
être d'au moins 26 po.
La hauteur d'installation entre la cuisinière et le bas de la hotte doit
être d'au plus 34 po.
AVERTISSEMENT!
RISQUE D'INCENDIE
NE JAMAIS installer des conduits d'air dans un espace situé entre
deux murs ou dans un vide sanitaire, un grenier ou un garage.
L'air doit toujours être évacué à l'extérieur. Utilisez uniquement des
conduits métalliques. Fixez tous les raccords au moyen de vis à
tôle et de ruban en argent certié ou de ruban à conduits.
2. Utilisez le diagramme suivant pour le placement de la découpe
pour le conduit et l'accès électrique dans l'armoire. Pour une
installation sans évacuation, NE DÉCOUPEZ PAS une ouver-
ture pour le conduit.
FIXATION MURALE
PRÉPAREZ LA HOTTE
Déballez la hotte et vériez le contenu.
Vous devriez recevoir :
1 hotte
2 conduits d'air décoratifs
1 sac de pièces contenant :
2 supports pour le conduit d'air
2 vis de montage (M3 × 8 mm, à tête cylindrique bombée)
2 vis de montage (M4 × 8 mm, à tête ronde)
2 vis de montage (ST4 × 12 mm, autotaraudeuses)
2 vis de montage (ST4 × 35 mm, autotaraudeuses)
4 pièces d'ancrage pour cloison sèche (Φ6 × 30 mm et Φ8 × 35 mm)
1 notice d'installation
1. Avant d'installer la hotte, branchez-la et essayez toutes les
fonctions pour vous assurer qu'elle fonctionne correctement.
2. Enlevez les ltres du bas de la hotte an qu'ils ne soient pas
endommagés pendant l'installation.
3. Avec une deuxième personne, tenez temporairement la hotte en
place, en vous assurant que le bas est au moins à la distance
minimale au-dessus de la surface de cuisson. Marquez sur le
mur l'emplacement des deux trous pour les vis de montage.
4. Percez les trous (A) aux distances indiquées. Utilisez les vis et
les ancres à vis correspondant au type de mur (p. ex., béton
armé, cloison sèche, etc.). Au besoin, préparez le mur arrière en
posant un cadre croisé pour que l'installation soit solide.
5. Fixez la hotte sur les vis murales. Alignez-la horizontalement par
rapport aux armoires. Lorsque la hotte est bien ajustée, xez-la
en serrant les vis (A).
6. Raccordez un conduit en aluminium de 6 po (non fourni) à
l'évacuation en posant du ruban à conduits sur tous les joints.
(C). Consultez le diagramme qui gure sur la page suivante.
RACCORDEZ LES CONDUITS
1. Desserrez prudemment, sans les séparer, les pièces du conduit
de cheminée télescopique.
2. Installez l'alimentation électrique dans les paramètres du
conduit d'air décoratif.
3. Ajustez la largeur du support an qu'il corresponde au conduit
supérieur. Fixez-le au plafond au moyen des vis (B) an qu'il soit
centré en ligne avec la hotte, à la distance indiquée à partir du
plafond.
ÉVENT DE TOITURE
CONDUIT
D'AIR DÉCORATIF
ADAPTATEUR
DE 6 po
ÉVENT MURAL
26 à 34 po AU-DESSUS DE
LA SURFACE DE CUISSON
CONDUIT ROND
HOTTE
COUDE ROND
8-5/16"
13/16"
9"
A
B
12
Remarque : cette hotte de cuisine doit être mise à la terre
correctement.
L'appareil doit être installé par un électricien qualié
conformément à tous les codes électriques nationaux et
locaux applicables.
MISE À LA TERRE
Cet appareil doit être mis à la terre. Dans l'éventualité d'un court-
circuit, la mise à la terre réduit le risque de choc électrique grâce
au l permettant au courant électrique de s'échapper. Cet appareil
électroménager comprend un cordon muni d'un l et d'une che
de mise à la terre. Branchez la che dans une prise de courant
correctement installée et mise à la terre.
AVERTISSEMENT : une mauvaise mise à la terre peut entraîner
un risque de choc électrique.
Consultez un électricien qualié s'il est difcile de comprendre les
directives relatives à la mise à la terre, ou si des doutes subsistent
quant à la mise à la terre correcte de l'appareil.
N'utilisez pas de rallonge. Si le cordon d'alimentation est trop
court, faites installer une prise près de l'appareil par un électricien
qualié.
Installez l'alimentation en électricité dans l'espace couvert par les
conduits d'air décoratifs.
Positionnez la prise de courant à une distance maximale de 33-
7/16 po (85 cm) du point où le l sort de la hotte
(voir l'illustration à côté).
Assurez-vous que cela ne nuit pas aux conduits d'air décoratifs
(à l'endroit où le conduit d'air touche le mur).
Branchez la che sur la prise de courant.
La hotte de cuisine peut être installée des façons suivantes :
Circulation de l'air intérieur (A)
Évacuation à l'extérieur (B)
INSTALLATIONS POSSIBLES
AVERTISSEMENT
DISPOSITIF DE MISE AU NIVEAU
Lorsque vous xez la hotte au mur, le niveau peut être ajusté en
tournant les deux vis situées sur le boîtier du moteur.
A
B
RAPPEL :
Si des coudes ou des transitions sont requis, installez-les le plus
loin possible de l'ouverture du conduit, en gardant le plus d'espace
possible entre deux transitions.
La hauteur d'installation entre la cuisinière et le bas de la hotte doit
être d'au moins 26 po.
La hauteur d'installation entre la cuisinière et le bas de la hotte doit
être d'au plus 34 po.
Il est important d'installer la hotte à la bonne hauteur. Une instal-
lation trop basse pourrait entraîner des dommages causés par la
chaleur et un risque d'incendie; une installation trop haute fera en
sorte que la hotte sera difcile à atteindre et affectera le rende-
ment et l'efcacité.
Si un tube de connexion en deux parties est utilisé, la section
inférieure doit se trouver à l'extérieur de la section inférieure.
Ne raccordez pas l'évacuation de la hotte de cuisine à un conduit
utilisé pour faire circuler de l'air chaud ou pour évacuer la vapeur
provenant d'un autre appareil.
Portez toujours des gants de protection lorsque vous installez
l'appareil.
C
13
FONCTIONNEMENT
Mettez toujours la hotte en MARCHE avant la cuisson an de
créer une circulation d'air dans la cuisine. Après avoir arrêté la
cuisinière, laissez fonctionner la hotte pendant quelques minutes
pour nettoyer l'air.
Sonde de temperature
Le hotte de cuisinière est équipé avec un Thermostat de détec-
tion de chaleur. Ce dispositif de sécurité va allumez ou accélérer
le ventilateur s’il détecte la chaleur plus de 158 ° F (70 ° C),
audessus de la surface de cuisson. Si le ventilateur n’est pas en
marche ou fonctionne à une vitesse faible, le capteur de chaleur
remplaceront le contrôle du ventilateur normale et exécuter le ven-
tilateur à haute vitesse. Lorsque le niveau de température tombe
en dessous de 158 ° F (70 ° C) la vitesse du ventilateur reviendra
à sa conguration originale.
Voici comment faire fonctionner la hotte :
Pour mettre la hotte de cuisine en marche, appuyez sur le bouton
de mise en marche. Après la mise en marche, les boutons et les
DEL s'allument.
Alimentation
La hotte de cuisine Silhouette Select™ est dotée de trois niveaux
d'éclairage : élevé, bas et arrêt. Appuyez une fois sur l'icône
de l'éclairage, et les ampoules de 20 W s'allument pour fournir
un éclairage de l'aire de travail au niveau élevé. Appuyez une
deuxième fois sur l'icône, et l'éclairage est réduit à 50 %. Appuyez
une troisième fois sur l'icône pour éteindre l'éclairage.
Éclairage
Au bout de 100 heures, l'icône du ltre s'allume et l'utilisateur doit
enlever le ltre, le nettoyer et le remettre en place pour réinitialiser
l'icône. Appuyez sur le bouton d'alimentation et tenez-le enfoncé
pendant 3 secondes pour réinitialiser l'icône après le nettoyage du
ltre.
Filtre
Les hottes de cuisine Silhouette Select™ comprennent une
caractéristique commode qui leur permet de fonctionner pen-
dant 5 minutes supplémentaires pour expulser les vapeurs et les
odeurs résiduelles après la cuisson. Lorsque l'on appuie une fois
sur le bouton du minuteur, le ventilateur continue de fonctionner
à sa vitesse actuelle pendant 5 minutes, et l'icône du minuteur
apparaît sur l'afchage à DEL. Appuyez une deuxième fois sur le
bouton du minuteur pour annuler le minuteur et faire disparaître
l'icône de l'afchage à DEL.
Minuteur
Votre hotte de cuisine Silhouette Select™ est dotée de 3 réglages
du ventilateur, soit vitesse basse, moyenne et élevée. Pour mettre
le ventilateur en marche, appuyez sur le bouton du ventilateur.
Celui-ci démarre à basse vitesse et l'icône correspondante appa-
raît sur l'afchage à DEL. Appuyez à nouveau sur le bouton pour
faire fonctionner le ventilateur de refoulement à vitesse moyenne.
Appuyez sur le bouton une troisième fois pour la vitesse élevée, et
une quatrième fois pour arrêter le ventilateur.
Ventilateur
Icône pour vitesse basse
Icône pour vitesse moyenne
Icône pour vitesse élevée
BRANCHEZ LE CÂBLAGE
Branchez l'alimentation domestique au câblage de la hotte de cuisine.
Fil de mise à la terre : VERT
Fil détecteur d'incendie : NOIR
Ligne zéro : BLANC
/
1
REMPLACEMENT DE L'AMPOULE
1. Enlevez les ltres.
Enlevez la languette qui retient les ltres en place. Tirez sur les
languettes des ltres et soulevez les ltres pour les sortir. Mettez
les ltres de côté.
2. Remplacement de l'ampoule
1. Tirez sur l'ampoule pour la sortir à partir de l'intérieur et dégagez
le connecteur.
2. Installez une nouvelle ampoule, puis rebranchez le l.
3. Réinstallez le ltre.
N
LPOWER CABLE
6" VERTICAL DUCT
KNOCKOUT
33-7/16“
(85cm)
max
ALVÉOLE DÉ
FONÇABLE
POUR CONDUIT
VERTICAL DE
6po
33-7/16po
(85 cm)
max
CÂBLE
D’ALIMENTATION
Les ltres à tamis sont conçus pour emprisonner les résidus et la
graisse générés lors de la cuisson. Pour assurer un rendement et
un aspect optimaux et un environnement de cuisson hygiénique,
nettoyez régulièrement les ltres, le ventilateur et les surfaces
recouvertes de graisse. Utilisez uniquement un chiffon propre
et une solution de détergent doux sur l'acier inoxydable et les
surfaces peintes. N'utilisez pas des agents nettoyants corrosifs
ou abrasifs, de la laine d'acier ou des tampons à récurer, car cela
égratignera la surface. N'utilisez pas des produits de nettoyage
contenant un produit à blanchir au chlore ou de l'orange.
Les ltres à graisse, le panneau inférieur qui les entoure et le
ventilateur de refoulement doivent être nettoyés fréquemment.
Lorsque vous les lavez à la main, utilisez de l'eau chaude
savonneuse (détergent doux). Le ltre à graisse et les roulettes
du ventilateur de refoulement vont au lave-vaisselle.
Le moteur est lubrié de façon permanente et n'a jamais besoin
d'être graissé. Si les roulements du moteur produisent un bruit
inhabituel ou excessif, appelez le service d'entretien au 1-800-
263-2629.
Nettoyage de la hotte
L'acier inoxydable est l'un des matériaux les plus faciles à garder
propres. Il suft de l'entretenir occasionnellement pour conserver
sa belle apparence.
Conseils relatifs au nettoyage :
L'eau chaude et du savon ou du détergent sont généralement
sufsants. Après le nettoyage, rincez toujours avec de l'eau
propre. Séchez la hotte en l'essuyant avec un chiffon propre et
doux pour éviter les traces d'eau.
Dans le cas des décolorations ou des dépôts tenaces, utilisez un
nettoyant ménager non abrasif ou une poudre de polissage de
l'acier inoxydable avec un peu d'eau et un chiffon doux.
Pour les taches difciles, utilisez un tampon à récurer en plastique
ou une brosse en soies douce, avec une solution de nettoyage
et de l'eau. Frottez doucement dans la direction des lignes de
polissage ou du « grain » du ni en acier inoxydable. Évitez
d'appuyer trop fort, ce qui pourrait endommager la surface.
NE LAISSEZ PAS les dépôts rester en place pendant une longue
période.
N'UTILISEZ PAS de la laine d'acier ordinaire ou des brosses
métalliques. De petits morceaux d'acier pourraient adhérer à la
surface et la faire rouiller.
NE LAISSEZ PAS des solutions salées, des désinfectants, des
javellisants ou des compositions à nettoyer rester en contact avec
l'acier inoxydable pendant de longues périodes.
Bon nombre de ces produits contiennent des produits chimiques
qui peuvent être nuisibles.
Rincez la hotte avec de l'eau après toute exposition, et essuyez-la
au moyen d'un chiffon propre pour la sécher.
Les surfaces peintes ne doivent être nettoyées qu'avec de l'eau
chaude et un détergent doux.
NETTOYAGE ET ENTRETIEN
14
DÉPANNAGE
Problème Cause Ce qu'il faut faire
Après l'installation, l'appareil
ne fonctionne pas.
1. La source d'alimentation n'est pas EN
MARCHE.
2. La conduite d'alimentation et le connecteur
de blocage du câble ne sont pas connec-
tés correctement.
1. Appelez pour demander un service d'entretien.
2. Appelez pour demander un service d'entretien.
L'éclairage fonctionne, mais
le moteur ne tourne pas.
1. Le ventilateur de refoulement est dé-
fectueux; il est possible qu'il soit grippé.
2. Condensateur endommagé.
1. Appelez pour demander un service d'entretien.
2. Appelez pour demander un service d'entretien.
L'appareil vibre. 1. Le ventilateur de refoulement n'est pas
bien xé en place.
2. La roue du ventilateur de refoulement est
endommagée.
3. La hotte n'est pas bien xée en place.
1. Serrez le ventilateur de refoulement.
2. Remplacez le ventilateur de refoulement.
3. Vériez l'installation de la hotte.
Le moteur fonctionne, mais
l'éclairage ne fonctionne pas.
1. Ampoule halogène défectueuse. 1. Changez l'ampoule halogène.
La hotte n'évacue pas l'air
vers l'extérieur correcte-
ment.
1. La hotte est peut-être installée à une distance
trop grande du dessus de la cuisinière.
2. Les courants d'air provenant des fenêtres ou
des portes ouvertes dans les alentours affec-
tent la ventilation de la hotte.
3. Obstruction dans l'ouverture du conduit ou les
conduits.
4. L'orientation de l'ouverture du conduit est
contre le vent.
5. Le conduit utilisé a les mauvaises dimensions.
1. Ajustez la distance entre la cuisinière et le bas
de la hotte an qu'elle se situe entre 26 po et
34 po.
2. Fermez toutes les portes et les fenêtres an
d'éliminer les courants d'air provenant de
l'extérieur.
3. Enlevez toutes les obstructions des conduits
ou de l'ouverture du conduit.
4. Ajustez l'orientation de l'ouverture du conduit.
5. Changez les conduits an qu'ils mesurent
6 po ou plus.
Le ltre métallique vibre. 1. L'agrafe élastique est cassée.
2. Le ltre métallique a du jeu.
1. Assurez-vous que l'agrafe élastique
n'est pas cassée.
2. Remplacez le ltre métallique.
15
GARANTIE LIMITÉE SUR
APPAREIL ÉLECTROMÉNAGER À DOMICILE
Cet appareil de qualité est garantie exempt de tout vice de matière première et de fabrication, s’il est utilisé dans les conditions normales recommandées par
le fabricant.
Cette garantie n’est offerte qu’à l’acheteur initial de l’appareil vendu par Danby Products Limited (Canada) ou Danby Products Inc. (E.- U. d’A) (ci-après “Danby”)
ou par l’un des ses distributeurs agréés et elle ne peut être transférée.
CONDITIONS
Le consommable sépare (ie. les ampoules légères, les filtres, les plateaux de verre, etc.) sont warrantied pour trente (30) les jours de la date d'achat, avec
aucunes extensions fournies.
Première 24 mois
Pendant les vent quatre (24) mois, toutes pièces fonctionnelles de ce produit s’avèrent défectueuses, seront réparées ou remplacées,
selon le choix du garant, sans frais à l’acheteur INITIAL.
Pour bénéficier du
Le client sera responsable pour le transport et tous les frais d’expédition de tout appareil exigeant le service au dépot de service
Service
autorisé le plus proche. S’adresser au détaillant qui a vendu l’appareil, ou à la station technique agréée de service la plus proche, où les
réparations doivent être effectuées par un technicien qualifié. Si les réparations sont effectuées par quiconque autre que la station de
service agréée où à des fins commerciales, toutes les obligations de Danby en vertu de cette garantie seront annulées.
Limites de l’entretien
Si l'appareil est installé à plus de 100 kilomètres (62 milles) du centre de service le plus proche, il doit être livré à l'atelier de
à domicile
réparation autorisé par Danby le plus proche, car l'entretien doit uniquement être réalisé par un technicien qualifié et certifié pour
effectuer un entretien couvert par la garantie de Danby. Les frais de transport entre votre domicile et le lieu de l'entretien ne sont pas
couverts par la présente garantie et doivent être acquittés par l'acheteur.
Cette garantie indique en aucun temps la responsabilité de Danby de l’avarie ou dommage de la vin ou autre contenu, soit par les vices de l’appareil, ou soit
parl’utilisation convenable ou inexacte.
EXCLUSIONS
En vertu de la présente, il n’existe aucune autre garantie, condition ou représentation, qu’elle soit exprimée ou tacite, de façon manifeste ou intentionnelle, par
Danby ou ses distributeurs agréés. De même, sont exclues toutes les autres garanties, conditions ou représentations, y compris les garanties, conditions ou
représentations en vertu de toute loi régissant la vente de produits ou de toute autre législation ou règlement semblables.
En vertu de la présente, Danby ne peut être tenue responsable en cas de blessures corporelles ou des dégâts matériels, y compris à l’appareil, quelle qu’en soit
les causes. Danby ne peut pas être tenue responsable des dommages indirects dus au fonctionnement défectueux de l’appareil. En achetant l’appareil,
l’acheteur accepte de mettre à couvert et de dégager Danby de toute responsabilité en cas de réclamation pour toute blessure corporelle ou tout dégât matériel
causé par cet appareil.
CONDITIONS GÉNÉRALES
La garantie ou assurance ci-dessus ne s’applique pas si les dégâts ou réparations sont dus aux cas suivants:
1) Panne de courant.
2) Dommage subis pendant le transport ou le déplacement de l’appareil.
3) Alimentation électrique incorrecte (tension faible, câblage défectueux, fusibles incorrects).
4) Accident, modification, emploi abusif ou incorrect de l’appareil tel qu'une circulation d'air inadéquate dans la pièce ou des conditions de fonctionnement
anormales (température extrêmement élevée ou basse).
5) Utilisation dans un but commercial ou industriel (à savoir, si l'appareil n'est pas installé dans un domicile résidentiel).
6) Incendie, dommage causés par l’eau, vol, guerre, émeute, hostilités, cas de force majeure (ouragan, inondation, etc.).
7) Visites d’un technicien pour expliquer le fonctionnement de l’appareil au propriétaire.
8) Installation inappropriée (par exemple, encastrement d'un appareil autoportant, ou utilisation extérieure d'un appareil non conçu à cet effet).
Une preuve d’achat doit être présentée pour toute demande de réparation sous garantie. Prière de garder le reçu. Pour faire honorer la garantie, présenter ce
document à la station technique agréée ou s’adresser à:
Danby Products Limited
PO Box 1778, Guelph, Ontario, Canada N1H 6Z9
Telephone: (519) 837-0920 FAX: (519) 837-0449
Danby Products Inc.
PO Box 669, Findlay, Ohio, U.S.A. 45840
Telephone: (419) 425-8627 FAX: (419) 425-8629
04/09
1-800-263-2629
Service sous-garantie
Service au domicile
Número de modelo:
Número de serie:
Fecha de la compra:
Distribuidor:
ENGRAPE EL RECIBO DE COMPRA AL INTERIOR DE LA
PORTADA
17
,16758&&,21(6,03257$17(6'(6(*85,'$'
/($<*8$5'((67$6,16758&&,21(6
62/23$5$862'20e67,&2
$'9(57(1&,$
$'9(57(1&,$
PARA ELIMINAR EL RIESGO DE INCENDIOS, DESCARGAS
ELÉCTRICAS O LESIONES, TENGA EN CUENTA LO
SIGUIENTE:
la ubicación del interruptor) debe realizarlos personal
especializado, de conformidad con los códigos y normas
la combustión y la expulsión adecuada de gases a través
las publicadas por la National Fire Protection Association
PARA REDUCIR EL RIESGO DE INCENDIOS POR GRASA EN
LA PARTE SUPERIOR DE LA COCINA:
PARA REDUCIR EL RIESGO DE SUFRIR LESIONES EN CASO DE
QUE SE PRODUZCA UN INCENDIO POR GRASA EN LA PARTE
SUPERIOR DE LA COCINA, TENGA EN CUENTA LO SIGUIENTE:*
-
-
$'9(57(1&,$
inferior de la campana debe colocarse a un mínimo de 26” y a
,QVWDODGRU'HMHHVWH DQXDOFRQHOSURSLHWDULR
3URSLHWDULR/DVLQVWUXFFLRQHVGHOL SLH]D DQWHQL LHQWR\IXQFLRQD LHQWRFR LHQ]DQHQODSiJLQD
,16758&&,21(6'(&21(;,Ï1
$7,(55$
De no ser así,
demasiado corto, un electricista o técnico debe instalar un
Table of contents
Languages:
Other Silhouette Select Ventilation Hood manuals
Popular Ventilation Hood manuals by other brands
Hankel
Hankel DKE 146 instruction manual
Electrolux
Electrolux 316488524 Installation, use & care guide
Tricity Bendix
Tricity Bendix CH 550 Operating and installation instructions
Faber
Faber Tratto Isola installation instructions
Viking
Viking VBCV5438 use and care manual
Blaupunkt
Blaupunkt 5DS99770 installation manual
