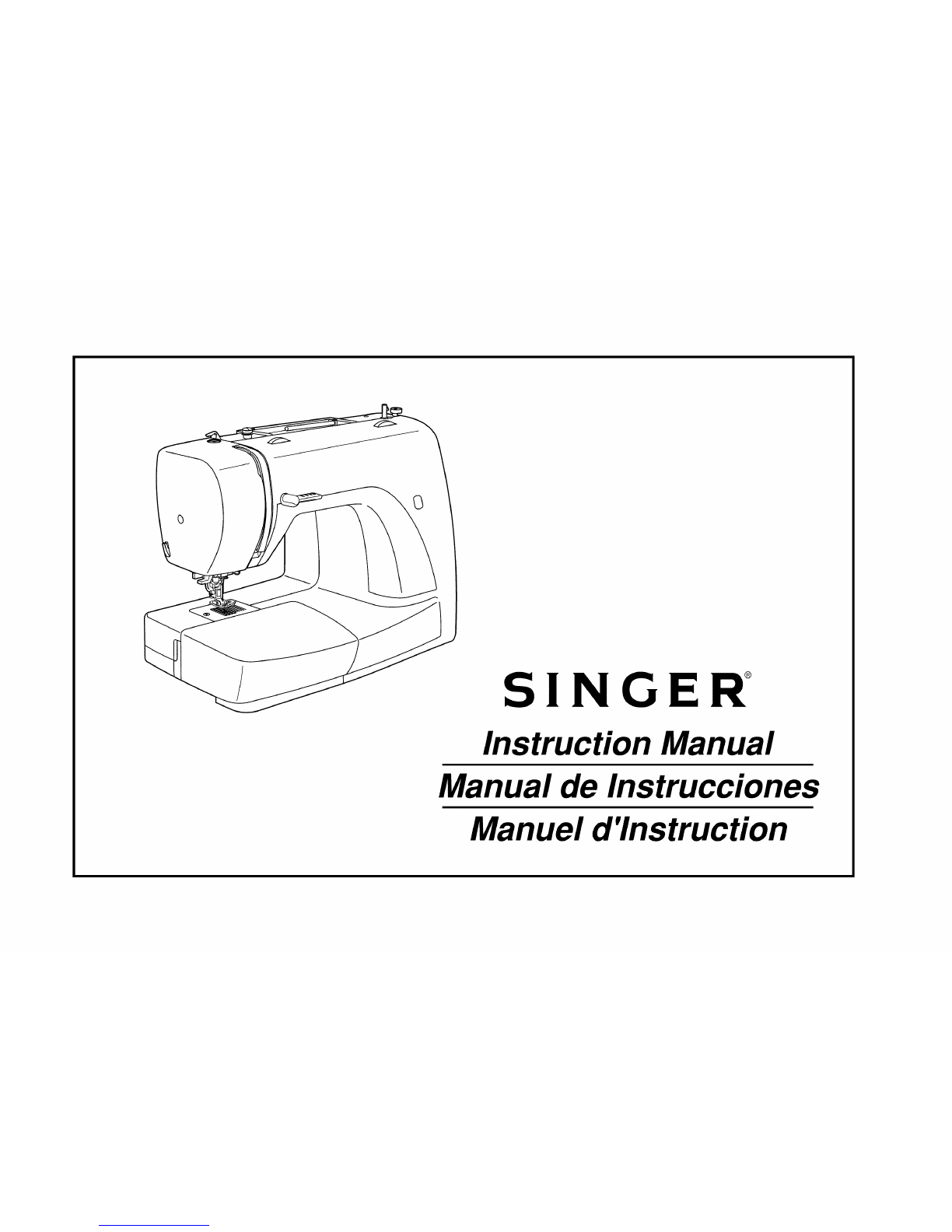

Singer 4843116 User manual

SINGER
Instruction Manual
Manual de Instrucciones
Manuel d'lnstruction

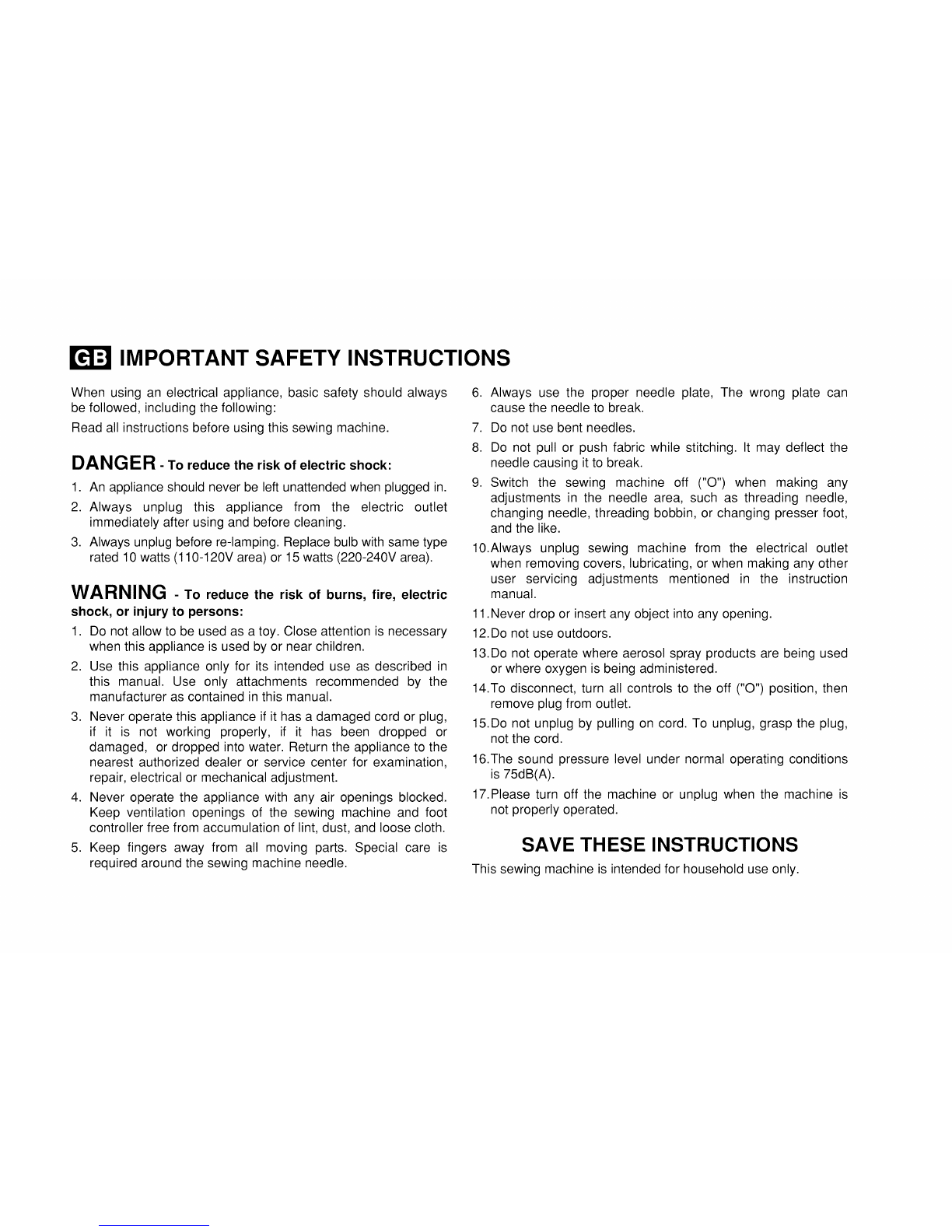

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic safety should always
be followed, including the following:
Read all instructions before using this sewing machine.
DANGER - To reduce the risk of electric shock:
1. An appliance should never be left unattended when plugged in.
2. Always unplug this appliance from the electric outlet
immediately after using and before cleaning.
3. Always unplug before re-lamping. Replace bulb with same type
rated 10 watts (110-120V area) or 15 watts (220-240V area).
WARNING - To reduce the risk of burns, fire, electric
shock, or injury to persons:
1. Do not allow to be used as a toy. Close attention is necessary
when this appliance is used by or near children.
2. Use this appliance only for its intended use as described in
this manual. Use only attachments recommended by the
manufacturer as contained in this manual.
3. Never operate this appliance if it has a damaged cord or plug,
if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the appliance to the
nearest authorized dealer or service center for examination,
repair, electrical or mechanical adjustment.
4. Never operate the appliance with any air openings blocked.
Keep ventilation openings of the sewing machine and foot
controller free from accumulation of lint, dust, and loose cloth.
5. Keep fingers away from all moving parts. Special care is
required around the sewing machine needle.
.
.
8.
.
Always use the proper needle plate, The wrong plate can
cause the needle to break.
Do not use bent needles.
Do not pull or push fabric while stitching. It may deflect the
needle causing it to break.
Switch the sewing machine off CO") when making any
adjustments in the needle area, such as threading needle,
changing needle, threading bobbin, or changing presser foot,
and the like.
10.Always unplug sewing machine from the electrical outlet
when removing covers, lubricating, or when making any other
user servicing adjustments mentioned in the instruction
manual.
11.Never drop or insert any object into any opening.
12.Do not use outdoors.
13.Do not operate where aerosol spray products are being used
or where oxygen is being administered.
14.To disconnect, turn all controls to the off ("O") position, then
remove plug from outlet.
15.Do not unplug by pulling on cord. To unplug, grasp the plug,
not the cord.
16.The sound pressure level under normal operating conditions
is 75dB(A).
17.Please turn off the machine or unplug when the machine is
not properly operated.
SAVE THESE INSTRUCTIONS
This sewing machine is intended for household use only.

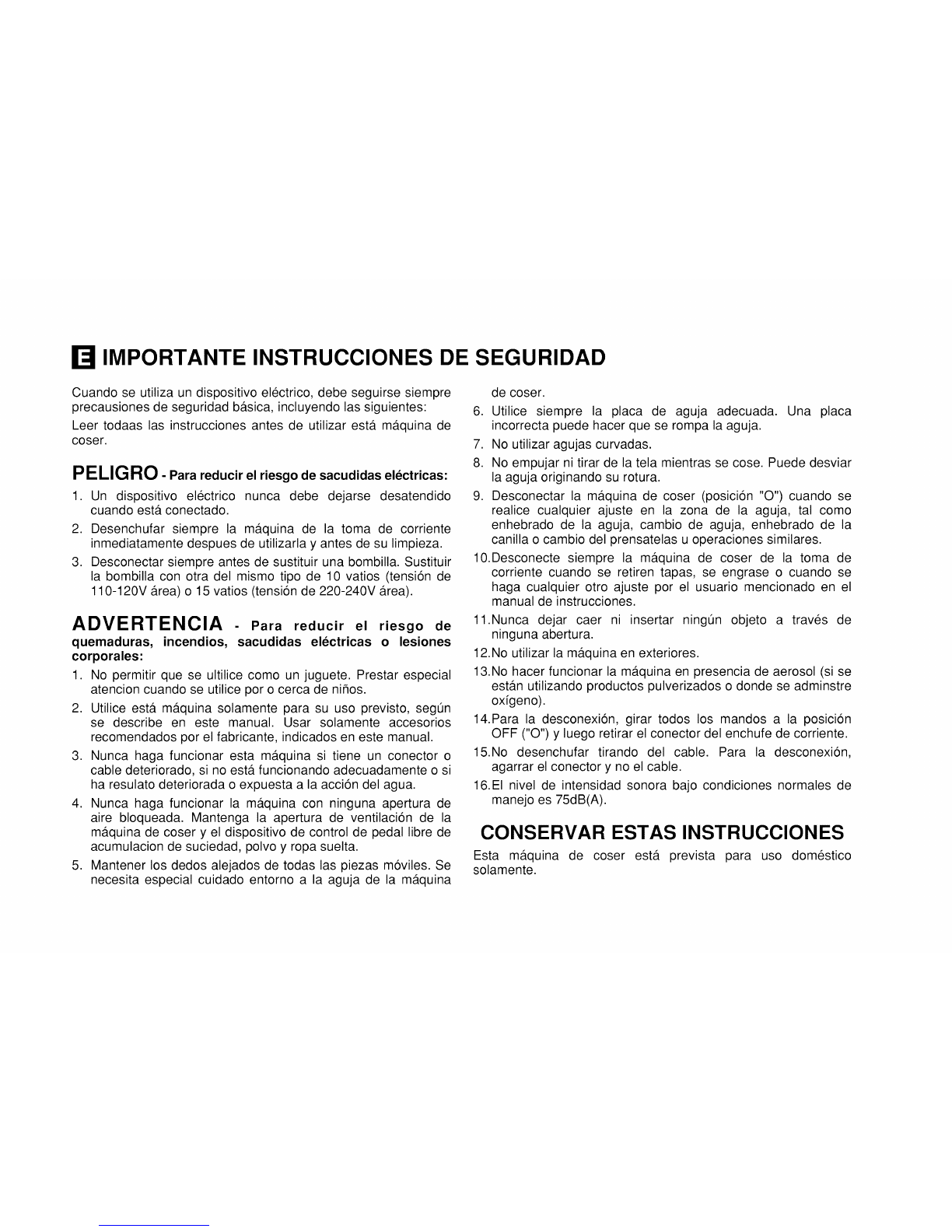

r--i IMPORTANTE INSTRUCCIONES DE SEGURIDAD
Cuando se utiliza un dispositivo electrico, debe seguirse siempre
precausiones de seguridad b_.sica, incluyendo las siguientes:
Leer todaas las instrucciones antes de utilizar est,. m_.quina de
coser.
PELIGRO - Para reducir el riesgo de sacudidas electricas:
1. Un dispositivo electrico nunca debe dejarse desatendido
cuando est,. conectado.
2. Desenchufar siempre la m_.quina de la toma de corriente
inmediatamente despues de utilizarla y antes de su limpieza.
3. Desconectar siempre antes de sustituir una bombilla. Sustituir
la bombilla con otra del mismo tipo de 10 vatios (tensi6n de
110-120V _.rea) o 15 vatios (tensi6n de 220-240V _.rea).
ADVERTENCIA Para reducir el riesgo de
quemaduras, incendios, sacudidas electricas o lesiones
corporales:
1. No permitir que se ultilice como un juguete. Prestar especial
atencion cuando se utilice pot o cerca de nifios.
2. Utilice est,. m_.quina solamente para su uso previsto, seg6n
se describe en este manual. Usar solamente accesorios
recomendados por el fabricante, indicados en este manual.
3. Nunca haga funcionar esta ma.quina si tiene un conector o
cable deteriorado, si no est,. funcionando adecuadamente o si
ha resulato deteriorada o expuesta a la acci6n del agua.
4. Nunca haga funcionar la m_.quina con ninguna apertura de
aire bloqueada. Mantenga la apertura de ventilaci6n de la
m_.quina de coser y el dispositivo de control de pedal libre de
acumulacion de suciedad, polvo y ropa suelta.
5. Mantener los dedos alejados de todas las piezas m6viles. Se
necesita especial cuidado entorno a la aguja de la m_.quina
de coser.
6. Utilice siempre la placa de aguja adecuada. Una placa
incorrecta puede hacer que se rompa la aguja.
7. No utilizar agujas curvadas.
8. No empujar ni tirar de la tela mientras se cose. Puede desviar
la aguja originando su rotura.
9. Desconectar la m_.quina de coser (posici6n "O") cuando se
realice cualquier ajuste en la zona de la aguja, tal como
enhebrado de la aguja, cambio de aguja, enhebrado de la
canilla o cambio del prensatelas u operaciones similares.
10.Desconecte siempre la m_.quina de coser de la toma de
corriente cuando se retiren tapas, se engrase o cuando se
haga cualquier otro ajuste por el usuario mencionado en el
manual de instrucciones.
11.Nunca dejar caer ni insertar ningt3n objeto a traves de
ninguna abertura.
12.No utilizar la m_.quina en exteriores.
13.No hacer funcionar la m_.quina en presencia de aerosol (si se
est_.n utilizando productos pulverizados o donde se adminstre
oxfgeno).
14.Para la desconexi6n, girar todos los mandos a la posici6n
OFF ("O") y luego retirar el conector del enchufe de corriente.
15.No desenchufar tirando del cable. Para la desconexi6n,
agarrar el conector y no el cable.
16.EI nivel de intensidad sonora bajo condiciones normales de
manejo es 75dB(A).
CONSERVAR ESTAS INSTRUCCIONES
Esta m_.quina de coser est,. prevista para uso domestico
solamente.

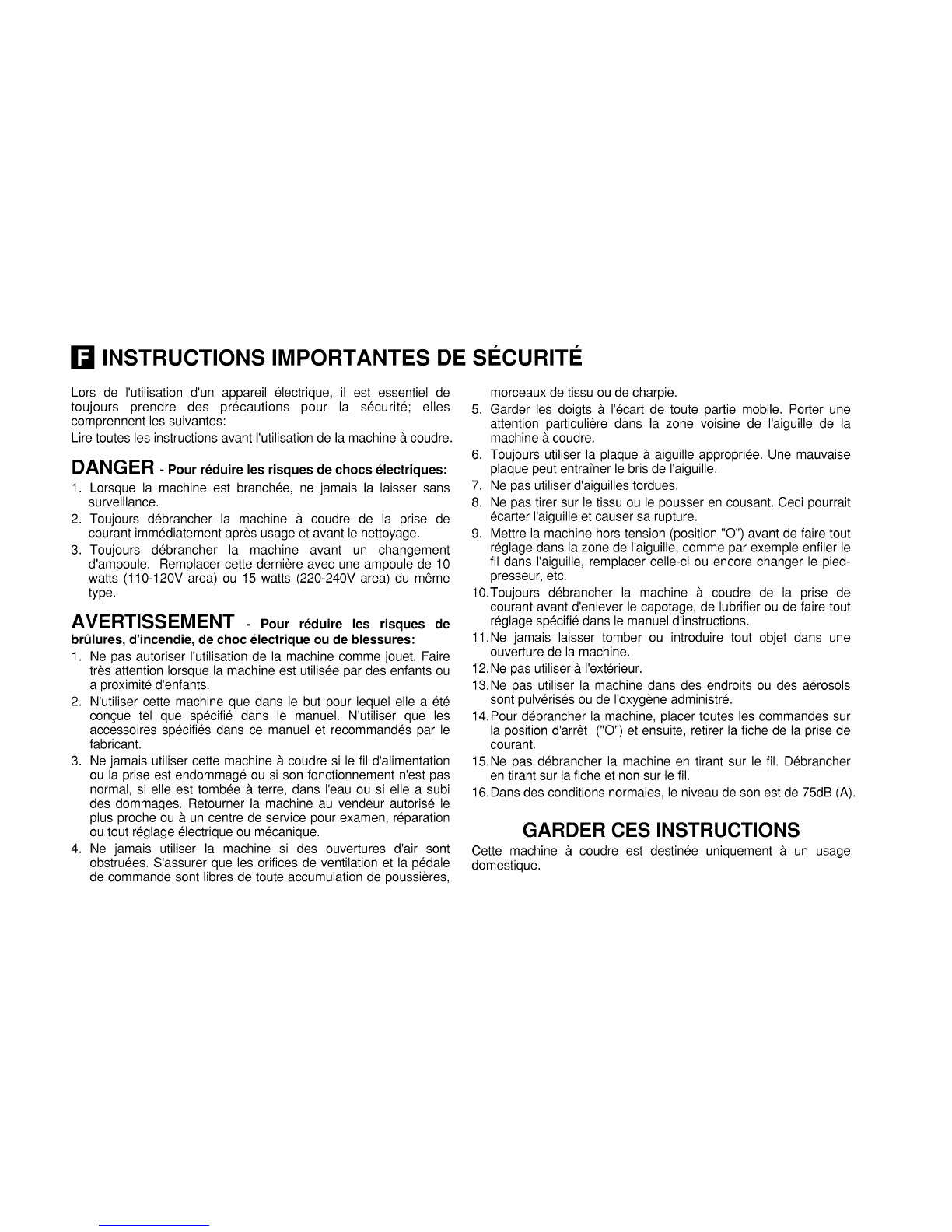

r-J INSTRUCTIONS IMPORTANTES DE SI:!:CURITI:!:
Lors de I'utilisation d'un appareil electrique, il est essentiel de
toujours prendre des precautions pour la securit6; elles
comprennent les suivantes:
Lire toutes les instructions avant I'utilisation de la machine & coudre.
DANGER - Pour reduire les risques de chocs electriques:
1. Lorsque la machine est branchee, ne jamais la laisser sans
surveillance.
2. Toujours debrancher la machine & coudre de la prise de
courant immediatement apres usage et avant le nettoyage.
3. Toujours debrancher la machine avant un changement
d'ampoule. Remplacer cette derniere avec une ampoule de 10
watts (110-120V area) ou 15 watts (220-240V area) du m_me
type.
AVERTISSEMENT Pour reduire les risques de
brOlures, d'incendie, de choc electrique ou de blessures:
1. Ne pas autoriser I'utilisation de la machine comme jouet. Faire
tres attention Iorsque la machine est utilisee par des enfants ou
a proximite d'enfants.
2. N'utiliser cette machine que dans le but pour lequel elle a et6
con(_ue tel que specifi6 dans le manuel. N'utiliser que les
accessoires specifi6s dans ce manuel et recommandes par le
fabricant.
3. Ne jamais utiliser cette machine & coudre si le fil d'alimentation
ou la prise est endommage ou si son fonctionnement n'est pas
normal, si elle est tombee & terre, dans I'eau ou si elle a subi
des dommages. Retourner la machine au vendeur autorise le
plus proche ou & un centre de service pour examen, reparation
ou tout reglage electrique ou mecanique.
4. Ne jamais utiliser la machine si des ouvertures d'air sont
obstruees. S'assurer que les orifices de ventilation et la pedale
de commande sont libres de toute accumulation de poussieres,
.
morceaux de tissu ou de charpie.
Garder les doigts & I'ecart de toute partie mobile. Porter une
attention particuliere dans la zone voisine de I'aiguille de la
machine & coudre.
6. Toujours utiliser la plaque & aiguille appropriee. Une mauvaise
plaque peut entrainer le bris de I'aiguille.
7. Ne pas utiliser d'aiguilles tordues.
8. Ne pas tirer sur le tissu ou le pousser en cousant. Ceci pourrait
ecarter I'aiguille et causer sa rupture.
9. Mettre la machine hors-tension (position "O") avant de faire tout
reglage dans la zone de I'aiguille, comme par exemple enfiler le
fil dans I'aiguille, remplacer celle-ci ou encore changer le pied-
presseur, etc.
10.Toujours debrancher la machine & coudre de la prise de
courant avant d'enlever le capotage, de lubrifier ou de faire tout
reglage specifi6 dans le manuel d'instructions.
11.Ne jamais laisser tomber ou introduire tout objet dans une
ouverture de la machine.
12.Ne pas utiliser & I'exterieur.
13.Ne pas utiliser la machine dans des endroits ou des aerosols
sont pulveris6s ou de I'oxygene administr&
14.Pour debrancher la machine, placer toutes les commandes sur
la position d'arr6t ("O") et ensuite, retirer la fiche de la prise de
courant.
15.Ne pas debrancher la machine en tirant sur le ill. Debrancher
en tirant sur la fiche et non sur le fil.
16.Dans des conditions normales, le niveau de son est de 75dB (A).
GARDER CES INSTRUCTIONS
Cette machine & coudre est destinee uniquement & un usage
domestique.

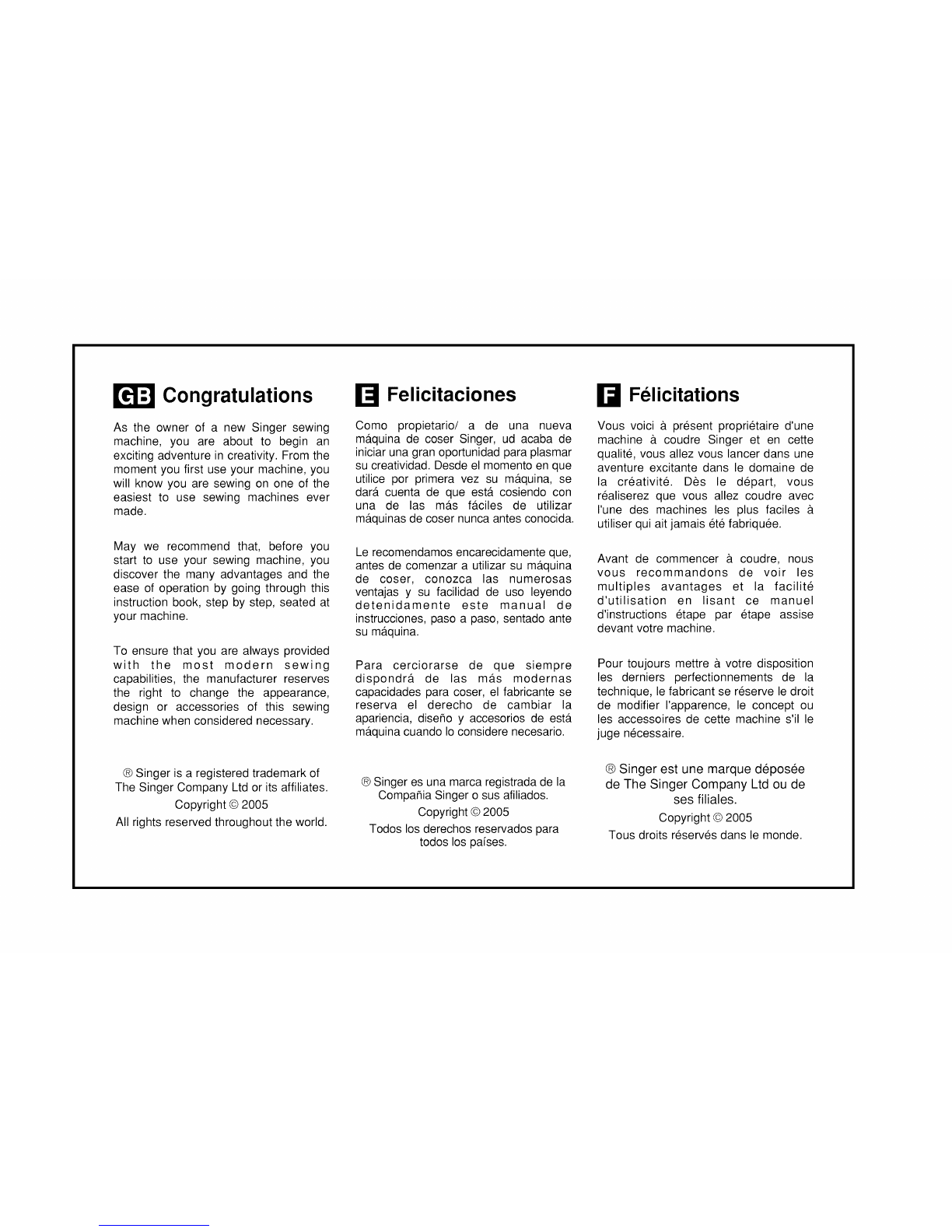

Congratulations
As the owner of a new Singer sewing
machine, you are about to begin an
exciting adventure in creativity. From the
moment you first use your machine, you
will know you are sewing on one of the
easiest to use sewing machines ever
made.
May we recommend that, before you
start to use your sewing machine, you
discover the many advantages and the
ease of operation by going through this
instruction book, step by step, seated at
your machine.
To ensure that you are always provided
with the most modern sewing
capabilities, the manufacturer reserves
the right to change the appearance,
design or accessories of this sewing
machine when considered necessary.
r-J Felicitaciones
Como propietario/ a de una nueva
maquina de coser Singer, ud acaba de
iniciar una gran oportunidad para plasmar
su creatividad. Desde el momento en que
utilice por primera vez su maquina, se
dara cuenta de que esta cosiendo con
una de las mas faciles de utilizar
maquinas de coser nunca antes conocida.
Le recomendamos encarecidamente que,
antes de comenzar a utilizar su maquina
de coser, conozca las numerosas
ventajas y su facilidad de uso leyendo
detenidamente este manual de
instrucciones, paso a paso, sentado ante
su maquina.
Para cerciorarse de que siempre
dispondra de las mas modernas
capacidades para coser, el fabricante se
reserva el derecho de cambiar la
apariencia, diseNo y accesorios de esta
maquina cuando Io considere necesario.
r-J Felicitations
Vous voici a present proprietaire d'une
machine a coudre Singer et en cette
qualite, vous allez vous lancer dans une
aventure excitante dans le domaine de
la creativit& Des le depart, vous
realiserez que vous allez coudre avec
I'une des machines les plus faciles &
utiliser qui ait jamais et6 fabriquee.
Avant de commencer & coudre, nous
vous recommandons de voir les
multiples avantages et la facilite
d'utilisation en lisant ce manuel
d'instructions etape par etape assise
devant votre machine.
Pour toujours mettre & votre disposition
les derniers perfectionnements de la
technique, le fabricant se reserve le droit
de modifier I'apparence, le concept ou
les accessoires de cette machine s'il le
juge necessaire.
® Singer is a registered trademark of
The Singer Company Ltd or its affiliates.
Copyright © 2005
All rights reserved throughout the world.
@Singer es una marca registrada de la
CompaNia Singer o sus afiliados.
Copyright © 2005
Todos los derechos reservados para
todos los paises.
® Singer est une marque depos6e
de The Singer Company Ltd ou de
ses filiales.
Copyright © 2005
Tous droits reserv6s dans le monde.

List of contents
Principal parts of the machine ................................................... 2/4
Accessories .................................................................................. 6
Installing the snap-in sewing table ............................................... 8
Connecting machine to power source ........................................ 10
Changing the bulb ...................................................................... 12
Two-step presser foot lifter/
Adjusting presser foot pressure ............................................ 14
Attaching the presser foot shank ................................................ 16
Winding the bobbin .................................................................... 18
Inserting the bobbin .................................................................... 20
Inserting and changing needles ................................................. 22
Threading the upper thread ........................................................ 24
Automatic needle threader ........................................................ 26
Thread tension ........................................................................... 28
Raising the bobbin thread .......................................................... 30
Reverse sewing/Removing the work/Cutting the thread .......... 32
Matching needle/fabric/thread .................................................. 34
How to choose your pattern ....................................................... 38
Straight stitch /Zigzag stitching ................................................. 40
Blind hem/Lingerie stitch .......................................................... 42
Overedge stitches ...................................................................... 44
Sewing on buttons ...................................................................... 46
How to sew buttonholes (one-step buttonhole) .......................... 48
Left and right side balance for buttonhole .................................. 50
Zippers and piping ...................................................................... 52
Sewing with the optional hemmer foot ....................................... 54
Straight stretch stitch and Ric Rac stitch ................................... 56
Honeycomb stitch ....................................................................... 58
Multi-stitch zig-zag/Bar tack ...................................................... 60
Sewing with the optional cording foot ......................................... 62
Free motion darning ................................................................... 64
Practical stitches ....................................................................... 66
Darning ....................................................................................... 68
Attaching lace ............................................................................. 70
Applique and blindstitch applique ............................................... 72
Monogramming and embroidering
with embroidery hoop* .......................................................... 74
Quilting functions ........................................................................ 76
Gathering ................................................................................... 78
The evenfeed foot optional accessory ....................................... 80
Maintenance ............................................................................... 82
Trouble shooting guide ............................................................... 84

r--i Indice
Detalles de la m_.quina .............................................................. 3/5
Accessories .................................................................................. 7
Instalaci6n de la mesa de coser convertible .................................. 9
Conexi6n de la m_.quina a la fuente
de alimentaci6n electrica ....................................................... 11
Cambio de la bombilla ................................................................ 13
Elevador del prensatelas de dos tiempos/
Ajuste de la presi6n del prensatelas ..................................... 15
Montaje del portaprensatelas ..................................................... 17
Devanado de la canilla ............................................................... 19
Colocaci6n de la canilla ............................................................. 21
Colocaci6n y cambio de agujas ................................................. 23
Enherbrado del hilo superior ...................................................... 25
Enherbrador autom_.tico de la aguja .......................................... 27
Tensi6n del hilo .......................................................................... 29
Elevaci6n del hilo de la canilla ................................................... 31
Coser para atr_.s/Como sacar la labor/Como cortar el hilo ...... 33
Gu[a de selecci6n de aguja/tejido/hilo ..................................... 35
Como seleccionar su dibujo? ..................................................... 39
Punto recto /Punto en zig-zag ................................................... 41
Dobladillo /Punto de lencer[a .................................................... 43
Punto de sobreorillado el_.stico .................................................. 45
Cosido de botones ..................................................................... 47
Como coser ojales (ojales de un solo paso) .............................. 49
Balance a izquierda y derecha para coser ojales ...................... 51
Cremalleras y ribetes ................................................................. 53
Coser con el pie para ruedos opcional ....................................... 55
Selecci6n de puntos ................................................................... 57
Punto en nido de abeja .............................................................. 59
Multipunto en zig-zag/Presillar ................................................. 61
Coser con el prensatelas de cordoncillo opcional ...................... 63
Zurcido de brazo libre ................................................................ 65
Puntadas de utilidad ................................................................... 67
Zurcido ....................................................................................... 69
Como pegar encajes .................................................................. 71
Puntada y aplicaci6n invisible .................................................... 73
Creaci6n de monogramas y recamado con aro de bordar* ....... 75
Para acolchar ............................................................................. 77
Para fruncir ................................................................................. 79
Accesorio de presi6n compacta opcional ................................... 81
Mantenimiento de la m_.quina .................................................... 83
Eliminaci6n de aver[as ............................................................... 85

r-J Table des matieres
Composants principaux de la machine & coudre ...................... 3/5
Accessoires .................................................................................. 7
Installation de la tablette de couture amovible ............................. 9
Branchement de la machine & une source d'alimentation .......... 11
Chagement de I'ampoule ........................................................... 13
Levier de levage du pied presseur & deux niveaux/
Reglage de la pression du pied-presseur ............................. 15
Fixation du support de pied presseur ......................................... 17
Remplissage de la canette ......................................................... 19
Insertion de la canette ................................................................ 21
Insertion et remplacement d'aiguille ........................................... 23
Enfilage superieur ...................................................................... 25
Enfileur automatique d'option ..................................................... 27
Tension du fil .............................................................................. 29
Pour remonter le fil de canette ................................................... 31
Couture en sens inverse/Pour retirer le travail en cours/
Pour couper le fil ................................................................... 33
Table de correspondance de I'aiguille, du tissu et du fil ............. 36
Comment choisir vos points ...................................................... 39
Couture au point droit /Point zigzag et point rick-rack .............. 41
Ourlet invisible et point de lingerie ............................................ 43
Point surfil .................................................................................. 45
Pose des boutons ..................................................................... 47
Comment faire des boutonnieres
(boutonnieres en une etape) .............................................. 49
€:quilibrage gauche et droit pour boutonniere ............................ 51
Fermeture et ganse .................................................................... 53
Couture & I'aide du pied pour ourlet roulette optionnel .............. 55
Points droit elastiques et points Ric Rac .................................... 57
Point nid d'abeille ....................................................................... 59
Point zigzag multipoints/Bride d'arr6t ........................................ 61
Couture & I'aide du pied pour cordon optionnel ......................... 63
Raccommodage avec mouvement libre ..................................... 65
Points utilitaires .......................................................................... 67
Raccommedage ......................................................................... 69
Pose de dentelle ........................................................................ 71
Applique et applique invisible ..................................................... 73
Pose de monogramme et broderie en utilisant
un cercle & broder* ........................................................... 75
Fonctions de courtepointe .......................................................... 77
Fron(_age .................................................................................... 79
Pied double entrainement ......................................................... 81
Entretien de la machine ............................................................. 83
Guide de depannage .................................................................. 86

7
0
14
12
8
9
10
11
Principal parts of the machine
1. Thread tension dial
2. Presser foot pressure adjustment
3. Thread take-up lever
4. Thread cutter
5. Presser foot
6. Needle plate
7. Removable sewing table/accessory storage
8. Reverse sewing lever
9. Bobbin stopper
10. Stitch length dial
11. Pattern indicator window
12. Drop feed control
13. One step buttonhole lever
14. Automatic threader

F_ Detalles de la maquina
1. Disco de tensi6n
2. Ajuste del prensatelas de presi6n
3. Palanca tensora del hilo
4. Cortahilos
5. Prensatelas
6. Placa de la aguja
7. Mesa de coser convertible/almacenamiento para accesonio
8. Placa frontal
9. Tapon de bobina
10. Disco de largo de puntada
11. Pantalla del modelo
12. Palanca para bajar los dientes de alimentaci6n
13. Palanca de un paso coser ojales
14. Enhebrador autom_.tico
r_ Composants principaux de la machine b
coudre
1. Molette de commande de tension
2. Commande de reglage de pression du pied-presseur
3. Manette de relevage du fil
4. Coupe-fil
5. Pied presseur
6. Plaque & aiguille
7. Tablette amovible/Iogement des accessoires
8. Manette d'inversion
9. Devidoir
10. Molette de commande de Iongueur de point
11. Fen6tre indicatrice de points
12. Abaissement du transporteur
13. Levier de boutonniere & une etape
14. Enfileur automatique

15
16
19
20
©
21
22
23
24
25
27
26
Principal parts of the machine
15. Horizontal spool pin
16. Bobbin winder
17. Handwheel
18. Pattern selector dial
19. Power and light switch
20. Main plug socket
21. Bobbin thread guide
22. Upper thread guide
23. Face plate
24. Handle
25. Presser foot lever
26. Buttonhole stitch balance adjustment slot
27. Foot speed control
28. Power cord

F_ Detalles de la maquina
15.Portabobinas
16.Bobinadora
17. Volante
18. Disco selector de dibugo
19. Interruptor principal y de la luz
20. Enchufe de conexi6n a la red
21. Gufa del hilo superior
22. Guia de la devanada
23. Palanca para coser hacia _.tras
24. Asa de transporte
25. Elevador del prensatelas
26. Ranura de ajuste para el balance de los ojales
27. Control de la velocidad de arrastre
28. Cable de alimentaci6n
r_ Composants principaux de la machine b
coudre
15. Axe horizontal et porte-bobine
16. Bobineur
17. Volant
18. Selecteur regle-point
19. Interrupteur d'alimentation et d'eclairage
20. Prise de branchement du fil d'alimentation
21. Butee du bobineur
22. Guide-ill superieur
23. Plaque de front
24. Poignee
25. Levier de levage du presse-pied
26. Bouton d'equilibrage de la boutonniere
27. Pedale de commande de la machine et fil d'alimentation
28. Fil electrique

1a b
006806008 006905008
e
2
h i
k 1
006804008
d
g
Ill n
006803008 006800008
rs
006812008 006016008 006917008 006916008
006914008
0<%
006810008
006815008
6
Accessories
Standard accessories (1)
a. All purpose foot
b. Zipper foot
c. Buttonhole foot
d. Button sewing foot
e. Seam ripper/brush
f. Seam guide
g. Pack of needles
h. Spool holder
i. Bobbin (3x)
j. L-screwdriver
Optional accessories (2)
(These 10 accessories are not supplied with this machine;
they are however available as special accessories from your
local dealer.)
k. Second spool pin
I. Satin stitch foot
m. Overcasting foot
n. Hemmer foot
o. Cording foot
p. Blind hem foot
q. Darning foot
r. Gathering foot
s. Quilting foot
t. Evenfeed foot

Accessories
Accesorios estandar (1)
a. Prensatelas universal
b. Prensatelas para cremalleras
c. Prensatelas para ojales
d. Prensatelas para coser botones
e. Rasgador de costuras/cepillo
f. Guia de costura
g. Paquete de agujas
h. Portacarrete I.Canilla (3x)
j. Destornillador en L
Accessoires
Accessoires standards (1)
a. Pied tout-usage
b. Pied pour fermeture-eclair
c. Pied pour boutonniere
d. Pied pour pose de bouton
e. Brosse/Outil & decoudre
f. Guide de couture
g. €:tui & aiguilles
h. Support de bobine
i. Canette (3x)
j. Tournevis L
Accesorios opcionales (2)
(Estos 10 accesorios no se suministran con esta m_.quina; sin
embargo, est_.n disponibles como accesorios especiales a
traves de su distribuidor local.)
k. Segundo perno de la canilla
I. Prensatelas de puntada de raso
m.Prensatelas para sobrehilar
n. Pie para ruedos
o. Prensatelas de cordoncillo
p. Pie para puntada ciega
q. Prensatelas de zurcido
r. Pie fruncidor
s. Prensatelas de acolchado
Accessoires optionnels (2)
(Ces 10 accessoires ne sont pas fournis avec la machine.
cependant, ils sont disponibles chez votre depositaire Singer)
k. Second axe de bobine
I. Pied pour zig-zag
m. Pied pour surfil
n. Pied ourleur & semelle etroite
o. Pied pour pose de cordon
p. Pied pour outlet invisible
q. Pied pour raccommodage
r. Pied pour plissage
s. Pied pour courte-pointe
t. Pied pour appareillement

0
Installing the snap-in sewing table
Keep the snap-in sewing table horizontal, and push it in the
direction of the arrow. (1
The inside of the snap-m sewing table can be utilized as an
accessory box.
To open, lift up at the point of the arrow. (2)
2

F_ Instalacion de la mesa de coser convertible
Mantenga horizontal la mesa de coser convertible y empt3jela
en la direcci6n de la flecha. (1)
r-_ Installationde latablette de couture amovible
Maintenir la tablette en position horizontale et la pousser dans
la direction de la fleche. (1)
El interior de la mesa puede utilizarse como almacenamiento
para accesorios. L'interieur de la tablette amovible peut _tre utilise comme boite
de rangement des accessoires.
Para abrirla, elevela siguiendo la direcci6n de la flecha. (2) Pour ouvrir, lever vers vous dans le sens de la fleche. (2)

A
Connecting machine to power source
Connect the machine to a power source as illustrated. (1)
This appliance is equipped with a polarized plug which must be
used with the appropriate polarized outlet. (2)
Attention:
Unplug power cord when machine is not in use.
Foot control
The foot control pedal regulates the sewing speed. (3)
I
Attention:
Consult a qualified electrician if in doubt as to connect machine
to power source. Unplug power cord when machine is not in use.
The foot control must be used with the appliance by 4C-316B
(110-120V area) /4C-326G (230V area) /4C-316C or 4C-326C
(220-240V area) manufactured by Panasonic Co., Ltd.(TW)
Sewing light
Press main switch (A) for power and light on ....
23
10
IMPORTANT NOTICE
For appliance with a polarized plug (one blade is wider than
the other). To reduce the risk of electric shock, this plug is
intended to fit in a polarized outlet only one way. If it does not
fit fully in the outlet, reverse the plug. If it still does not fit,
contact a qualified electrician to install the proper outlet. Do
not modify the plug in any way.
a. Polarized attachment plug
b. Conductor intended to be grounded

r=l Conexion de la maquina a la fuente de
alimentacion electrica r-J Branchement de la machine une source d'alimentation
Conecte la maquina a una fuente de alimentacion segQn se ilustra. (1)
Esta maquina esta provista de un conector polarizado, que debe
utilizarse con una toma de corriente polarizada adecuada.
Atencion:
Desenchufe el cable de alimentacion cuando la maquina no este en
USO.
Control de pedal
El pedal de control regula la velocidad de la maquina. (3)
Atencion:
Consulte a un electricista autorizado si tiene dudas en cuanto a la
conexion de la maquina a la alimentacion principal. Desenchufe el
cable de alimentacion cuando la maquina no este en uso.
El control de pedal debe utilizarse con la maquina mediante 4C-
316B (tension de 110-120V area) /4C-326G (tension de 230V area)
/4C-316C o 4C-326C (220-240V area) fabricado por Panasonic Co.
Ltd.(TW)
Luz para coser
Pulse el interruptor principal (A) para el encendido e iluminacion.
NOTA IMPORTANTE
Esta maquina tiene un conector polarizado (una clavija es mas ancha
que la otra).
Para reducir el riesgo de sacudidas electricas, este conector ha de
insertarse en una toma de corriente polarizada solamente en una
direccion. Si no se obtiene una salida adecuada, invertir la polaridad.
a. Conector polarizado
b. Conductor previsto para poner a tierra
Brancher la machine tel qu'illustre en (1). La fiche de la machine est
dotee de broches normalisees et doit _tre utilisee avec une prise de
courant conforme aux normes en vigueur. (2)
Ittention: I
Debrancher le fil d'alimentation Iorsque la machine n'est pas utilisee.
Pedale de commande
La pedale de commande contr61e la vitesse de fonctionnement de la
machine. (3)
Attention:
Consulter un electricien qualifie en cas de doute pour brancher la
machine. Debrancher la machine quand celle-ci n'est pas en service.
Le pied de contr61e doit _tre obligatoirement utilise avec les apareils
4C-316B (110-120V area) /4C-326G (230V area) /4C-316C ou 4C-
326C (220-240V area) fabriques par Panasonic Co., Ltd.(TW)
Voyant temoin
Appuyer sur le poussoir d'alimentation: le voyant s'allume et la
machine est prate a fonctionner. (A)
REMARQUE IMPORTANTE
La prise de la machine comporte des broches polarisees (l'une est
plus large que I'autre). Afin de reduire les risques de choc electrique,
la fiche ne se branche que dans une prise de courant polarisee et
dans un sens seulement.
Si la fiche ne peut _tre branchee completement dans la prise,
I'inverser. Si la difficulte persiste, contacter un electricien. Ne pas
modifier la fiche de quelque fagon que ce soit.
a. Fiche polarisee
b. Conducteur pour mise & la masse
11

2
C
Jr- i _
i
12
Changing the bulb
Disconnect the machine from the power supply by removing
the plug from the main socket!
Replace bulb with same type rated 10 watts (110-120V area)
or 15 watts (220-240V area).
- Loosen screw (A) as illustrated. (1)
- Remove the face plate (B).
- Unscrew the bulb and install a new one (C). (2)
- Replace the face plate and tighten screw.
Should there be any problem, ask your local dealer for advice.

Cambio de la bombilla
Desconecte la m_.quina de la alimentaci6n principal retirando el
conector desde la toma de corriente.
Sustituir la bombilla con otra del mismo tipo de 10 vatios
(tensi6n de 110-120V _.rea) o 15 vatios (tensi6n de 220-240V
_.rea).
- Afloje el tornillo (A) segt3n se ilustra. (1)
- Retire la placa frontal (B).
- Desenroscar la bombilla e instalar una nueva (C). (2)
- Volver a colocar la placa frontal y apretar el tornillo.
Si surge algt3n problema, consulte con su distribuidor local.
Changement de I'ampoule
Debrancher la machine de I'alimentation electrique en enlevant
la prise!
Remplacez cette derni_re par une ampoule de 10 watts (110-
120V area) ou 15 watts (220-240V area) du m_me type.
-Desserer la vis (A) comme indique. (1)
Enlever la plaque frontale (B).
Devisser I'ampoule et installer une nouvelle (C). (2)
Reposer la plaque frontale et visser la vis.
En cas des problemes, demander votre agent local pour conseil.
13
