Angle grinder 9004

INTRODUCTION

• This tool is intended for light grinding, cutting and

deburring metal and stone materials without the use of

water

• Do not apply pressure on the tool; let the speed of

the cutting disc do the work

• Cutting operations with abrasive cut-off wheels are

only allowed when a cut-off guard (available as

optional SKIL accessory 2610399439) is used

• Read and save this instruction manual 3

TECHNICAL SPECIFICATIONS 1

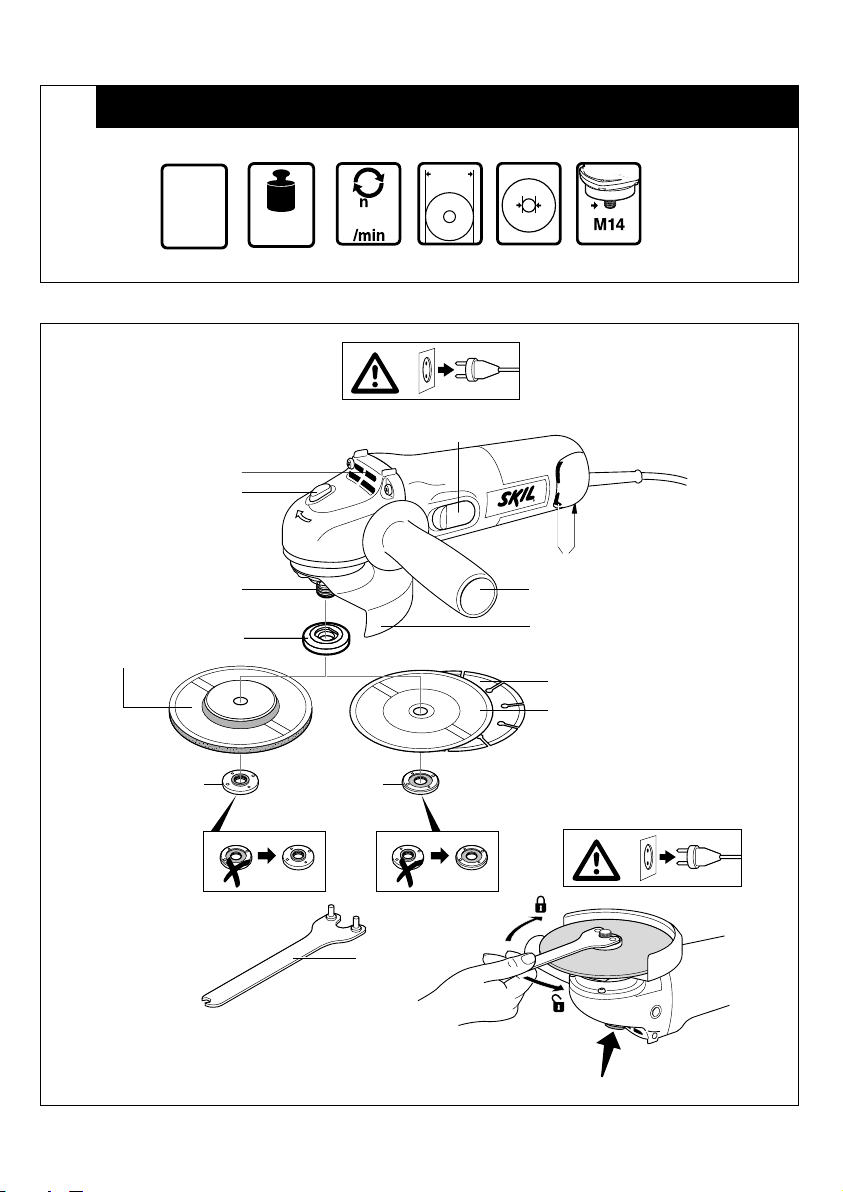

TOOL ELEMENTS 2

AAuxiliary handle

BProtective guard

CSpindle

DMounting ﬂange

EClamping ﬂange

FSpanner

GSpindle-lock button

HOn/off locking switch

JVentilation slots

SAFETY

GENERAL SAFETY INSTRUCTIONS

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or serious

injury. Save all warnings and instructions for future

reference. The term “power tool” in the warnings refers to

your mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

c) Keep children and bystanders away while operating

a power tool. Distractions can cause you to lose

control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power tools.

Unmodiﬁed plugs and matching outlets will reduce risk

of electric shock.

b) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed or grounded.

c) Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the risk

of electric shock.

f) If operating a power tool in a damp location is

unavoidable, use an earth leakage circuit breaker.

Use of an earth leakage circuit breaker reduces the risk

of electric shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the influence of drugs, alcohol or medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure the switch is

in the off-position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your ﬁnger on the

switch or energising power tools that have the switch

on invites accidents.

d) Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper footing and balance

at all times. This enables better control of the power

tool in unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewellery or long

hair can be caught in moving parts.

g) If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection

can reduce dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the correct power

tool for your application. The correct power tool will

do the job better and safer at the rate for which it was

designed.

b) Do not use the power tool if the switch does not turn

it on and off. Any power tool that cannot be controlled

with the switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/or

the battery pack from the power tool before making

any adjustments, changing accessories, or storing

power tools. Such preventive safety measures reduce

the risk of starting the power tool accidentally.

d) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the power

tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any

other condition that may affect the power tool’s

operation. If damaged, have the power tool repaired

before use. Many accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits etc.,

in accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations

different from those intended could result in a

hazardous situation.

5) SERVICE

a) Have your power tool serviced by a qualified repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

SAFETY INSTRUCTIONS FOR ANGLE GRINDERS

1) SAFETY INSTRUCTIONS FOR ALL OPERATIONS

a) This power tool is intended to function as a grinder

or cut-off tool. Read all safety warnings,

instructions, illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock,

ﬁre and/or serious injury.

b) This power tool is not recommended for sanding,

wire brushing or polishing. Operations for which the

power tool was not designed may create a hazard and

cause personal injury.

c) Do not use accessories which are not specifically

designed and recommended by the tool

manufacturer. Just because the accessory can be

attached to your power tool, it does not assure safe

operation.

d) The rated speed of the accessory must be at least

equal to the maximum speed marked on the power

tool. Accessories running faster than their rated speed

can ﬂy apart.

e) The outside diameter and the thickness of your

accessory must be within the capacity rating of your

power tool. Incorrectly sized accessories cannot be

adequately guarded or controlled.

f) The arbour size of wheels, flanges, backing pads or

any other accessory must properly fit the spindle of

the power tool. Accessories with arbour holes that do

not match the mounting hardware of the power tool will

run out of balance, vibrate excessively and may cause

loss of control.

g) Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for

chips and cracks, backing pads for cracks, tear or

excess wear, wire brushes for loose or cracked

wires. If the power tool or accessory is dropped,

inspect for damage or install an undamaged

accessory. After inspecting and installing an

accessory, position yourself and bystanders away

from the plane of the rotating accessory and run the

power tool at maximum no load speed for one

minute. Damaged accessories will normally break apart

during this test time.

h) Wear personal protective equipment 4. Depending

on application, use face shield, safety goggles or

safety glasses. As appropriate, wear dust mask,

hearing protectors, gloves and shop apron capable

of stopping small abrasive or workpiece fragments.

The eye protection must be capable of stopping ﬂying

debris generated by various operations. The dust mask

or respirator must be capable of ﬁltrating particles

generated by your operation. Prolonged exposure to

high intensity noise may cause hearing loss.

i) Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of the

workpiece or of a broken accessory may ﬂy away and

cause injury beyond the immediate area of operation.

j) Hold the power tool only by the insulated gripping

surfaces when performing an operation where the

cutting tool may contact hidden wiring or its own

power cord. Contact with a “live” wire will also make

exposed metal parts of the power tool “live” and shock

the operator.

k) Position the cord clear of the spinning accessory.

If you lose control, the cord may be cut or snagged and

your hand or arm may be pulled into the spinning

accessory.

l) Never lay the power tool down until the accessory

has come to a complete stop. The spinning accessory

may grab the surface and pull the power tool out of

your control.

m)Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory

could snag your clothing, pulling the accessory into

your body.

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside the housing

and excessive accumulation of powdered metal may

cause electrical hazards.

o) Do not operate the power tool near flammable

materials. Sparks could ignite these materials.

p) Do not use accessories that require liquid coolants.

Using water or other liquid coolants may result in

electrocution or shock.

2) KICKBACK AND RELATED WARNINGS

• Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other

accessory. Pinching or snagging causes rapid stalling

of the rotating accessory which in turn causes the

uncontrolled power tool to be forced in the direction

opposite of the accessory’s rotation at the point of the

binding.

• For example, if an abrasive wheel is snagged or pinched

by the workpiece, the edge of the wheel that is entering

into the pinch point can dig into the surface of the

material causing the wheel to climb out or kick out.

The wheel may either jump toward or away from the

operator, depending on the direction of the wheel’s

movement at the point of pinching. Abrasive wheels

may also break under these conditions.

• Kickback is the result of power tool misuse and/or

incorrect operating procedures or conditions and can be

avoided by taking proper precautions as given below.

a) Maintain a firm grip on the power tool and position

your body and arm to allow you to resist kickback

forces. Always use auxiliary handle, if provided, for

maximum control over kickback or torque reaction

during start-up. The operator can control torque

reactions or kickback forces, if proper precautions are

taken.

b) Never place your hand near the rotating accessory.

The accessory may kickback over your hand.

c) Do not position your body in the area where power

tool will move if kickback occurs. Kickback will propel

the tool in the direction opposite to the wheel’s

movement at the point of snagging.

d) Use special care when working corners, sharp

edges etc. Avoid bouncing and snagging the

accessory. Corners, sharp edges or bouncing have a

tendency to snag the rotating accessory and cause loss

of control or kickback.

e) Do not attach a saw chain woodcarving blade or

toothed saw blade. Such blades create frequent

kickback and loss of control.

3) SAFETY WARNINGS SPECIFIC FOR GRINDING AND

CUTTING OFF OPERATIONS

a) Use only wheel types that are recommended for

your power tool and the specific guard designed for

the selected wheel. Wheels for which the power tool

was not designed cannot be adequately guarded and

are unsafe.

b) The guard must be securely attached to the power

tool and positioned for maximum safety, so the least

amount of wheel is exposed towards the operator.

The guard helps to protect the operator from broken

wheel fragments and accidental contact with the wheel.

c) Wheels must be used only for recommended

applications. For example: Do not grind with the side

of a cut-off wheel. Abrasive cut-off wheels are intended

for peripheral grinding; side forces applied to these

wheels may cause them to shatter.

d) Always use undamaged wheel flanges that are of

correct size and shape for your selected wheel.

Proper wheel ﬂanges support the wheel thus reducing

the possibility of wheel breakage. Flanges for cut-off

wheels may be different from grinding wheel ﬂanges.

e) Do not use worn down wheels from larger power

tools. A wheel intended for a larger power tool is not

suitable for the higher speed of a smaller tool and may

burst.

4) ADDITIONAL SAFETY WARNINGS SPECIFIC FOR

CUTTING OFF OPERATIONS

a) Do not “jam” the cut-off wheel or apply excessive

pressure. Do not attempt to make an excessive

depth of cut. Overstressing the wheel increases the

loading and susceptibility to twisting or binding of the

wheel in the cut and the possibility of kickback or wheel

breakage.

b) Do not position your body in line with and behind the

rotating wheel. When the wheel, at the point of

operation, is moving away from your body, the possible

kickback may propel the spinning wheel and the power

tool directly at you.

c) When the wheel is binding or when interrupting a cut

for any reason, switch off the power tool and hold

the power tool motionless until the wheel comes to

a complete stop. Never attempt to remove the cut-

off wheel from the cut while the wheel is in motion,

otherwise kickback may occur. Investigate and take

corrective action to eliminate the cause of wheel

binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed and

carefully re-enter the cut. The wheel may bind, walk

up or kickback if the power tool is restarted in the

workpiece.

e) Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight.

Supports must be placed under the workpiece near the

line of cut and near the edge of the workpiece on both

sides of the wheel.

f) Use extra caution when making a “pocket cut” into

existing walls or other blind areas. The protruding

wheel may cut gas or water pipes, electrical wiring or

objects that can cause kickback.

GENERAL

• Only use this tool for dry grinding/cutting

• Only use the ﬂanges which are supplied with this tool

• This tool should not be used by people under the age of

16 years

• Always disconnect plug from power source before

making any adjustment or changing any accessory

ACCESSORIES

• Use the original SKIL accessories which can be

obtained from your SKIL dealer

• For mounting/using non-SKIL accessories observe the

instructions of the manufacturer concerned

• Never use reducors or adaptors to ﬁt large-hole

grinding/cutting discs

• Never use accessories with a “blind” threaded hole

smaller than M14 x 21 mm

OUTDOOR USE

• Connect the tool via a fault current (FI) circuit breaker

with a triggering current of 30 mA maximum

BEFORE USE

• Before using the tool for the ﬁrst time, it is

recommended to receive practical information

• Always check that the supply voltage is the same as the

voltage indicated on the nameplate of the tool (tools

with a rating of 230V or 240V can also be connected to

a 220V supply)

• Always mount auxiliary handle A 2and protective

guard B 2; never use the tool without them

• Use suitable detectors to find hidden utility lines or

call the local utility company for assistance (contact

with electric lines can lead to ﬁre or electrical shock;

damaging a gas line can result in an explosion;

penetrating a water pipe will cause property damage or

an electrical shock)

• Do not work materials containing asbestos (asbestos

is considered carcinogenic)

• Dust from material such as paint containing lead, some

wood species, minerals and metal may be harmful

(contact with or inhalation of the dust may cause

allergic reactions and/or respiratory diseases to the

operator or bystanders); wear a dust mask and work

with a dust extraction device when connectable

• Certain kinds of dust are classiﬁed as carcinogenic

(such as oak and beech dust) especially in conjunction

with additives for wood conditioning; wear a dust

mask and work with a dust extraction device when

connectable

• Follow the dust-related national requirements for the

materials you want to work with

• Be careful when cutting grooves, especially in

supporting walls (slots in supporting walls are subject to

country-speciﬁc regulations; these regulations are to be

observed under all circumstances)

• Secure the workpiece (a workpiece clamped with

clamping devices or in a vice is held more securely than

by hand)

• Do not clamp the tool in a vice

• Use completely unrolled and safe extension cords with

a capacity of 16 Amps (U.K. 13 Amps)

DURING USE

• Inrush currents cause short-time voltage drops; under

unfavourable power supply conditions, other equipment

may be affected (if the system impedance of the power

supply is lower than 0,25 Ohm, disturbances are

unlikely to occur); if you need further clariﬁcation, you

may contact your local power supply authority

• If the cord is damaged or cut through while working, do

not touch the cord, but immediately disconnect the plug

• Never use the tool when cord is damaged; have it

replaced by a qualiﬁed person

• In case of electrical or mechanical malfunction,

immediately switch off the tool and disconnect the plug

• In case of current interruption or when the plug is

accidentally pulled out, unlock the on/off switch H 2

immediately and put it in the OFF-position in order to

prevent uncontrolled restarting

AFTER USE

• After switching off the tool, never stop the rotation of

the accessory by a lateral force applied against it

WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):

• Do not connect the blue (= neutral) or brown (= live) wire

in the cord of this tool to the earth terminal of the plug

• If for any reason the old plug is cut off the cord of this

tool, it must be disposed of safely and not left

unattended

USE

• Mounting of accessories 2

! disconnect the plug

- clean spindle C and all parts to be mounted

- tighten clamping ﬂange E with spanner F while

pushing spindle-lock button G

! push spindle-lock button G only when spindle C is

at a standstill

- for removing accessories handle vice-versa

! grinding/cutting discs become very hot during

use; do not touch them until they have cooled

down

! never use a grinding/cutting disc without the label

(“blotter”) which is glued onto it

• Mounting of auxiliary handle A 5

• Adjusting protective guard B 6

! disconnect the plug

! ensure that the closed side of the protective

guard always points to the operator

• Before using the tool

- ensure that accessory is correctly mounted and ﬁrmly

tightened

- check if accessory runs freely by turning it by hand

- test-run tool for at least 30 seconds at highest no-

load speed in a safe position

- stop immediately in case of considerable vibration or

other defects and check tool to determine the cause

• On/off locking switch H 7

- switch on tool 7a

! be aware of the sudden impact when the tool is

switched on

! before the accessory reaches the workpiece, the

tool should run at full speed

- lock switch 7b

- unlock switch/switch off tool 7c

! before switching off the tool, you should lift it

from the workpiece

! the accessory continues to rotate for a short time

after the tool has been switched off

• Grinding 8

- move the tool back and forth with moderate pressure

! never use a cutting disc for side grinding

• Cutting 9

- do not tilt the tool while cutting

- always move the tool in same direction as arrow on

tool head, in order to prevent the tool from being

pushed out of the cut in an uncontrolled manner

- do not apply pressure on the tool; let the speed of

the cutting disc do the work

- do not brake cutting discs with side pressure

• Holding and guiding the tool

! while working, always hold the tool at the grey-

coloured grip area(s) 0

- always hold the tool ﬁrmly with both hands, so you

will have full control of the tool at all times

- provide for a secure stance

- pay attention to the direction of rotation; always hold

the tool so, that sparks and grinding/cutting dust ﬂy

away from the body

- keep ventilation slots J 2uncovered

APPLICATION ADVICE

• Instead of ﬂange E 2the ”CLIC” quick-clamping ﬂange

(SKIL accessory 2610388766) can be used; grinding/

cutting discs can then be mounted without the use of

accessory keys

MAINTENANCE / SERVICE

• Always keep tool and cord clean (especially ventilation

slots J 2)

! do not attempt to clean ventilation slots by

inserting pointed objects through openings

! disconnect the plug before cleaning

• If the tool should fail despite the care taken in

manufacturing and testing procedures, repair should be

carried out by an after-sales service centre for SKIL

power tools

- send the tool undismantled together with proof of

purchase to your dealer or the nearest SKIL service

station (addresses as well as the service diagram of

the tool are listed on www.skilmasters.com)

ENVIRONMENT

• Do not dispose of electric tools, accessories and

packaging together with household waste material

(only for EU countries)

- in observance of European Directive 2002/96/EC on

waste of electric and electronic equipment and its

implementation in accordance with national law,

electric tools that have reached the end of their life

must be collected separately and returned to an

environmentally compatible recycling facility

- symbol !will remind you of this when the need for

disposing occurs

DECLARATION OF CONFORMITY

• We declare under our sole responsibility that this

product is in conformity with the following standards or

standardized documents: EN 60745, EN 55014, in

accordance with the provisions of the directives

2006/95/EC, 2004/108/EC, 98/37/EC (until Dec. 28,

2009), 2006/42/EC (from Dec. 29, 2009 on)

• Technical file at: SKIL Europe BV (PT-SEU/PJE),

4825 BD Breda, NL

Arno van der Kloot

Vice President

Operations & Engineering

SKIL Europe BV, 4825 BD Breda, NL

Jan Trommelen

Approval Manager

16.11.2009

NOISE/VIBRATION

• Measured in accordance with EN 60745 the sound

pressure level of this tool is 84 dB(A) and the sound

power level 95 dB(A) (standard deviation: 3 dB), and the

vibration when surface grinding 3.0 m/s² (hand-arm

method; uncertainty K = 1.5 m/s²)

! other applications (such as cutting-off) may have

different vibration values

• The vibration emission level has been measured in

accordance with a standardised test given in EN 60745;

it may be used to compare one tool with another and as

a preliminary assessment of exposure to vibration when

using the tool for the applications mentioned

- using the tool for different applications, or with

different or poorly maintainted accessories, may

signiﬁcantly increase the exposure level

- the times when the tool is switched off or when it is

running but not actually doing the job, may

signiﬁcantly reduce the exposure level

! protect yourself against the effects of vibration by

maintaining the tool and its accessories, keeping

your hands warm, and organizing your work

patterns

Meuleuse d’angle 9004

INTRODUCTION

• Cet outil sert au meulage, au tronçonnage et à

l’ébarbage léger de pièces en métal et en pierre sans

utiliser de l’eau

• Ne jamais appliquez une trop forte pression sur

l’outil; laissez au disque le soin de faire le travail de

par sa propre vitesse

• Les opérations de coupe avec disques à tronçonner

abrasifs ne sont autorisées que si une protection de

tronçonnage (disponible en option comme

accessoire SKIL 2610399439) est utilisée

• Lisez et conservez ce manuel d’instruction 3

SPECIFICATIONS TECHNIQUES 1

ELEMENTS DE L’OUTIL 2

APoignée auxiliaire

BProtège-main

CArbre

DBride de montage

EBride de serrage

FClé

GBouton de blocage de l’arbre

HInterrupteur marche/arrêt de verrouillage

JFentes de ventilation

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de

sécurité et toutes les instructions. Ne pas suivre les

avertissements et instructions peut entraîner un choc

électrique, un incendie et/ou de graves blessures sur les

personnes. Conservez tous les avertissements et

toutes les instructions pour pouvoir s’y reporter

ultérieurement. La notion d’”outil électroportatif” dans les

avertissements se rapporte à des outils électriques

raccordés au secteur (avec câble de raccordement) et à

des outils électriques à batterie (sans câble de

raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL

a) Maintenez l’endroit de travail propre et bien éclairé.

Un lieu de travail en désordre ou mal éclairé augmente

le risque d’accidents.

b) N’utilisez pas l’appareil dans un environnement

présentant des risques d’explosion et où se trouvent

des liquides, des gaz ou poussières inflammables.

Les outils électroportatifs génèrent des étincelles

risquant d’enﬂammer les poussières ou les vapeurs.

c) Tenez les enfants et autres personnes éloignés

durant l’utilisation de l’outil électroportatif. En cas

d’inattention vous risquez de perdre le contrôle sur

l’appareil.

2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE

a) La fiche de secteur de l’outil électroportatif doit être

appropriée à la prise de courant. Ne modifiez en

aucun cas la fiche. N’utilisez pas de fiches

d’adaptateur avec des appareils avec mise à la

terre. Les ﬁches non modiﬁées et les prises de courant

appropriées réduisent le risque de choc électrique.

b) Evitez le contact physique avec des surfaces mises

à la terre telles que tuyaux, radiateurs, fours et

réfrigérateurs. Il y a un risque élevé de choc électrique

au cas où votre corps serait relié à la terre.

c) N’exposez pas l’outil électroportatif à la pluie ou à

l’humidité. La pénétration d’eau dans un outil

électroportatif augmente le risque d’un choc électrique.

d) N’utilisez pas le câble à d’autres fins que celles

prévues, n’utilisez pas le câble pour porter l’appareil

ou pour l’accrocher ou encore pour le débrancher

de la prise de courant. Maintenez le câble éloigné

des sources de chaleur, des parties grasses, des

bords tranchants ou des parties de l’appareil en

rotation. Un câble endommagé ou torsadé augmente le

risque d’un choc électrique.

e) Au cas où vous utiliseriez l’outil électroportatif à

l’extérieur, utilisez une rallonge autorisée

homologuée pour les applications extérieures.

L’utilisation d’une rallonge électrique homologuée pour

les applications extérieures réduit le risque d’un choc

électrique.

f) Si l’usage d’un outil dans un emplacement humide

est inévitable, utilisez un disjoncteur de fuite à la

terre. L’utilisation d’un disjoncteur de fuite à la terre

réduit le risque de choc électrique.

3) SECURITE DES PERSONNES

a) Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens en utilisant l’outil électroportatif.

N’utilisez pas l’appareil lorsque vous êtes fatigué ou

après avoir consommé de l’alcool, des drogues ou

avoir pris des médicaments. Un moment d’inattention

lors de l’utilisation de l’appareil peut entraîner de graves

blessures sur les personnes.

b) Portez des équipements de protection.

Portez toujours des lunettes de protection.

Le fait de porter des équipements de protection

personnels tels que masque anti-poussières,

chaussures de sécurité antidérapantes, casque de

protection ou protection acoustique suivant le travail à

effectuer, réduit le risque de blessures.

c) Evitez tout démarrage intempestif. S’assurez que

l’interrupteur est en position arrêt avant de brancher

l’outil au secteur et/ou au bloc de batteries, de le

ramasser ou de le porter. Porter les outils en ayant le

doigt sur l’interrupteur ou brancher des outils dont

l’interrupteur est en position marche est source

d’accidents.

d) Enlevez tout outil de réglage ou toute clé avant de

mettre l’appareil en fonctionnement. Une clé ou un

outil se trouvant sur une partie en rotation peut causer

des blessures.

e) Ne surestimez pas vos capacités. Veillez à garder

toujours une position stable et équilibrée. Ceci vous

permet de mieux contrôler l’appareil dans des situations

inattendues.

f) Portez des vêtements appropriés. Ne portez pas de

vêtements amples ni de bijoux. Maintenez cheveux,

vêtements et gants éloignés des parties de l’appareil

en rotation. Des vêtements amples, des bijoux ou des

cheveux longs peuvent être happés par des pièces en

mouvement.

g) Si des dispositifs servant à aspirer ou à recueillir les

poussières doivent être utilisés, vérifiez que ceux-ci

soient effectivement raccordés et qu’ils sont

correctement utilisés. L’utilisation des collecteurs de

poussière réduit les dangers dus aux poussières.

4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL

ELECTROPORTATIF

a) Ne surchargez pas l’appareil. Utilisez l’outil

électroportatif approprié au travail à effectuer.

Avec l’outil électroportatif approprié, vous travaillerez

mieux et avec plus de sécurité à la vitesse pour laquelle

il est prévu.

b) N’utilisez pas un outil électroportatif dont

l’interrupteur est défectueux. Un outil électroportatif

qui ne peut plus être mis en ou hors fonctionnement est

dangereux et doit être réparé.

c) Débranchez la fiche de la source d’alimentation en

courant et/ou le bloc de batteries de l’outil avant

tout réglage, changement d’accessoires ou avant de

ranger l’outil. Cette mesure de précaution empêche

une mise en fonctionnement par mégarde.

d) Gardez les outils électroportatifs non utilisés hors

de portée des enfants. Ne permettez pas l’utilisation

de l’appareil à des personnes qui ne se sont pas

familiarisées avec celui-ci ou qui n’ont pas lu ces

instructions. Les outils électroportatifs sont dangereux

lorsqu’ils sont utilisés par des personnes non initiées.

e) Prenez soin des outils électroportatifs.

Vérifiez que les parties en mouvement fonctionnent

correctement et qu’elles ne soient pas coincées,

et contrôlez si des parties sont cassées ou

endommagées de telle sorte que le bon

fonctionnement de l’appareil s’en trouve entravé.

Faites réparer les parties endommagées avant

d’utiliser l’appareil. De nombreux accidents sont dus à

des outils électroportatifs mal entretenus.

f) Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords

tranchants bien aiguisés se coincent moins souvent et

peuvent être guidés plus facilement.

g) Utilisez les outils électroportatifs, les accessoires,

les outils à monter etc. conformément à ces

instructions. Tenez compte également des

conditions de travail et du travail à effectuer.

L’utilisation des outils électroportatifs à d’autres ﬁns que

celles prévues peut entraîner des situations

dangereuses.

5) SERVICE

a) Ne faites réparer votre outil électroportatif que par

un personnel qualifié et seulement avec des pièces

de rechange d’origine. Ceci permet d’assurer la

sécurité de l’appareil.

INSTRUCTIONS DE SECURITE POUR MEULEUSES

D’ANGLE

1) INSTRUCTIONS DE SECURITE POUR TOUS LES

UTILISATIONS

a) Cet outil électroportatif est à utiliser en tant que

meuleuse et en tant qu’outil de tronçonnage.

Respecter tous les avertissements, instructions,

représentations et données qui sont fournis avec

l’outil électroportatif. Un non-respect des instructions

suivantes peut entraîner un choc électrique et / ou de

graves blessures.

b) Cet outil électrique n’est pas recommandé pour

réaliser des opérations de ponçage, de brossage

métallique ou de polissage. Les opérations pour

lesquelles cet outil électrique n’a pas été conçu peuvent

constituer un risque et provoquer des blessures.

c) Ne pas utiliser des accessoires qui ne sont pas

spécialement prévus et recommandés par le

fabricant pour cet outil électroportatif. Le fait de

pouvoir monter les accessoires sur votre outil

électroportatif ne garantit pas une utilisation en toute

sécurité.

d) La vitesse de rotation admissible de l’accessoire

doit être au moins égale à la vitesse de rotation

maximale de l’outil électroportatif. Les accessoires

qui tournent à une vitesse de rotation supérieure à celle

qui est admise risquent d’être détruits.

e) Le diamètre extérieur et la largeur de l’accessoire

doivent correspondre aux cotes de votre outil

électroportatif. Les accessoires de mauvaises

dimensions ne peuvent pas être protégés ni contrôlés

de façon sufﬁsante.

f) Les meules, les brides, les plateaux de ponçage ou

les autres accessoires doivent correspondre

exactement à la broche de votre outil électroportatif.

Les accessoires qui ne correspondent pas exactement

à la broche de l’outil électroportatif tournent de façon

irrégulière, ont de fortes vibrations et peuvent entraîner

une perte de contrôle.

g) Ne pas utiliser des accessoires endommagés. Avant

chaque utilisation, contrôler les accessoires tels que

meules pour détecter des éclats et des fissures, les

plateaux de ponçage pour détecter des fissures, une

certaine usure ou des signes de forte usure, les

brosses métalliques pour détecter des fils détachés

ou cassés. Au cas où l’outil électroportatif ou

l’accessoire tomberait, contrôler s’il est endommagé

ou utiliser un accessoire intact. Après avoir contrôlé

et monté l’accessoire, se tenir à distance du niveau

de l’accessoire en rotation ainsi que les personnes

se trouvant à proximité et laisser tourner l’outil

électroportatif à la vitesse maximale pendant une

minute. Dans la plupart des cas, les accessoires

endommagés cassent pendant ce temps d’essai.

h) Porter des équipements de protection personnels

4. Selon l’utilisation, porter une protection

complète pour le visage, une protection oculaire ou

des lunettes de protection. Si nécessaire, porter un

masque anti-poussière, une protection acoustique,

des gants de protection ou un tablier spécial qui

vous protège de petites particules de matériau

causées par le meulage. Protéger vos yeux de corps

étrangers projetés dans l’air lors des différentes

utilisations. Les masques anti-poussière ou les

masques respiratoires doivent ﬁltrer la poussière

générée lors de l’utilisation. Une exposition trop longue

au bruit fort peut entraîner une perte d’audition.

i) Garder une distance de sécurité suffisante entre

votre zone de travail et les personnes se trouvant à

proximité. Toute personne entrant dans la zone de

travail doit porter un équipement de protection

individuel. Des fragments de pièces ou d’accessoires

cassés peuvent être projetés et causer des blessures

même en dehors de la zone directe de travail.

j) Ne tenir l’outil électroportatif qu’aux poignées

isolées, si, pendant les travaux, l’accessoire risque

de toucher des câbles électriques cachés ou son

propre câble d’alimentation. Le contact avec des

conduites sous tension a pour conséquence une mise

sous tension des parties métalliques de l’outil et

provoque une décharge électrique.

k) Garder le câble de secteur à distance des

accessoires en rotation. Si vous perdez le contrôle de

l’outil, le câble de secteur peut être sectionné ou happé

et votre main ou votre bras risquent d’être happés par

l’accessoire en rotation.

l) Déposer l’outil électroportatif seulement après

l’arrêt total de l’accessoire. L’accessoire en rotation

peut toucher la surface sur laquelle l’outil est posé, ce

qui risque de vous faire perdre le contrôle de l’outil

électroportatif.

m)Ne pas laisser tourner l’outil électroportatif pendant

que vous le portez. Suite à un contact involontaire,

vos vêtements peuvent être happés par l’accessoire en

rotation, et l’accessoire peut rentrer dans votre corps.

n) Nettoyer régulièrement les ouïes de ventilation de

votre outil électroportatif. La ventilation du moteur

aspire de la poussière dans le carter, et de la poussière

de métal en trop grande quantité peut causer des

dangers électriques.

o) Ne pas utiliser l’outil électroportatif lorsqu’il y a des

matériaux inflammables à proximité. Les étincelles

risquent d’enﬂammer ces matériaux.

p) Ne pas utiliser des accessoires qui nécessitent des

liquides de refroidissement. L’utilisation d’eau ou

d’autres liquides de refroidissement peut entraîner un

choc électrique.

2) CONTRECOUP ET AVERTISSEMENTS

CORRESPONDANTS

• Un contrecoup est une réaction soudaine causée par un

accessoire en rotation qui s’accroche ou qui se bloque,

tels que meule, plateau de ponçage, brosse métallique,

etc. Un coinçage ou un blocage entraîne un arrêt

soudain de l’accessoire en rotation. Il en résulte que

l’outil électroportatif incontrôlé est accéléré à l’endroit

du blocage dans le sens inverse de l’accessoire.

• Par ex., si une meule s’accroche ou si elle se bloque

dans la pièce, le bord de la meule qui entre dans la

pièce peut se coincer et faire que la meule se déplace

ou causer un contrecoup. En fonction du sens de

rotation de la meule à l’endroit de blocage, la meule

s’approche ou s’éloigne alors de l’utilisateur.

Les meules peuvent également casser.

• Un contrecoup est la suite d’une mauvaise utilisation ou

une utilisation incorrecte de l’outil électroportatif.

Il peut être évité en prenant des mesures de précaution

comme celles décrites ci-dessous.

a) Bien tenir l’outil électroportatif et se mettre dans

une position permettant de faire face à des forces

de contrecoup. Utiliser toujours la poignée

supplémentaire, s’il y en a une, pour contrôler au

maximum les forces de contrecoup ou les couples

de réaction lors de l’accélération à pleine vitesse.

Par des mesures de précaution appropriées, la

personne travaillant avec l’outil peut contrôler le

contrecoup et les forces du contrecoup.

b) Ne pas mettre votre main à proximité des

accessoires en rotation. Lors d’un contrecoup,

l’accessoire risque de passer sur votre main.

c) Eviter de vous placer dans la zone dans laquelle

l’outil électroportatif ira lors d’un contrecoup.

Le contrecoup entraîne l’outil électroportatif dans le

sens opposé au mouvement de la meule à l’endroit de

blocage.

d) Etre extrêmement vigilant lors du travail de coins,

d’arêtes coupantes etc. Eviter que les accessoires

ne rebondissent contre pièce à travailler et ne se

coincent. L’accessoire en rotation a tendance à se

coincer aux coins, arêtes coupantes ou quand il

rebondit. Ceci cause une perte de contrôle ou un

contrecoup.

e) Ne pas utiliser de lames de scie à chaînes ou

dentées. De tels accessoires risquent de produire un

contrecoup ou une perte de contrôle de l’outil

électroportatif.

3) AVERTISSEMENTS PARTICULIERS POUR LE

PONÇAGE ET LE TRONÇONNAGE

a) Pour votre outil électroportatif, n’utiliser que des

meules autorisées et le capot de protection conçu

pour cette meule. Les meules qui n’ont pas été

conçues pour cet outil électroportatif, ne peuvent pas

être sufﬁsamment protégées et présentent alors un

danger.

b) Le capot de protection doit être bien monté sur

l’outil électroportatif et être réglé de façon à obtenir

une sécurité maximale, c-à-d. que la meule ne doit

pas être dirigée sans protection vers la personne

travaillant avec l’outil. Le capot de protection doit

protéger la personne travaillant avec l’outil de fragments

de pièces et d’un contact involontaire avec la meule.

c) Les meules ne doivent être utilisées que pour les

utilisations recommandées. Par ex.: Ne jamais poncer

avec la surface latérale d’un disque à tronçonner.

Les disques à tronçonner sont faits pour enlever de la

matière avec le bord du disque. Les forces latérales

agissant sur de telles meules peuvent en provoquer la

destruction.

d) Utiliser toujours des brides de serrage en parfait

état qui ont la bonne taille et la forme appropriée à

la meule choisie. Les brides appropriées soutiennent la

meule et réduisent alors le danger de voir la meule se

casser. Les brides pour les disques à tronçonner

peuvent différer de celles pour les autres disques à

meuler.

e) Ne pas utiliser les meules usées d’outils

électroportatifs plus grands. Les meules pour les

outils électroportatifs plus grands ne sont pas conçues

pour les vitesses de rotation élevées des outils

électroportatifs plus petits et risquent de casser.

4) AUTRES AVERTISSEMENTS PARTICULIERS POUR

LE TRONÇONNAGE

a) Eviter de coincer le disque à tronçonner ou

d’appliquer une pression trop élevée. Ne pas réaliser

des coupes trop profondes. Une surcharge du disque

à tronçonner en augmente la sollicitation, donc le risque

de se coincer ou de se bloquer, ce qui entraînerait un

contrecoup ou la destruction de la meule.

b) Eviter la zone se trouvant devant et derrière le

disque à tronçonner en rotation. Si vous éloignez de

vous le disque à tronçonner qui se trouve dans la pièce

à travailler, l’outil électroportatif peut être projeté

directement vers vous dans le cas d’un contrecoup.

c) Si le disque à tronçonner se coince ou lors d’une

interruption de travail, mettre l’outil électroportatif

hors fonctionnement et le tenir tranquillement

jusqu’à l’arrêt total de la meule. Ne jamais essayer

de sortir du tracé le disque à tronçonner encore en

rotation, sinon il y a un risque de contrecoup.

Déterminer la cause du blocage et l’éliminer.

d) Ne pas remettre l’outil électroportatif en marche

tant qu’il se trouve dans la pièce à travailler.

Attendre que le disque à tronçonner ait atteint sa

vitesse de rotation maximale avant de continuer

prudemment la coupe. Sinon, le disque risque de se

coincer, sauter de la pièce ou causer un contrecoup.

e) Soutenir des grands panneaux ou de grandes pièces

à travailler afin de réduire le risque d’un contrecoup

causé par un disque à tronçonner coincé.

Les grandes pièces risquent de s’arquer sous leur

propre poids. La pièce doit être soutenue des deux

côtés par des supports, près du tracé ainsi qu’aux

bords de la pièce.

f) Faire preuve d’une prudence particulière lorsqu’une

coupe en plongée est effectuée dans des murs ou

dans d’autres endroits difficiles à reconnaître.

Le disque à tronçonner qui pénètre dans le mur peut

heurter des conduites de gaz ou d’eau, des conduites

électriques ou des objets pouvant causer un

contrecoup.

GENERALITES

• Utilisez uniquement cet outil pour le meulage et le

tronçonnage à sec

• Utilisez uniquement les brides livrées avec l’outil

• Cet outil ne doit pas être utilisé par des personnes de

moins de 16 ans

• Débranchez toujours l’outil avant tout réglage ou

changement d’accessoire

ACCESSOIRES

• Utilisez les accessoires d’origine SKIL en vente chez

votre concessionnaire SKIL

• Pour le montage et l’utilisation d’accessoires n’étant

pas de la marque SKIL, observez les instructions du

fabricant concerné

• N’utilisez jamais de réducteurs ni d’adaptateurs pour

ajuster des disques ayant un oriﬁce plus grand

• Ne jamais utilisez d’accessoires avec un oriﬁce ﬁleté

borgne plus petit que M14 x 21 mm

UTILISATION A L’EXTERIEUR

• Branchez l’outil par l’intermédiaire d’un coupe-circuit

(FI) avec courant de réaction de 30 mA au maximum

AVANT L’USAGE

• Avant d’utiliser l’outil pour la première fois, s’en faites

enseigner le maniement pratique

• Contrôlez toujours si la tension secteur correspond à la

tension indiquée sur la plaquette signalétique de l’outil

(les outils conçus pour une tension de 230V ou 240V

peuvent également être branchés sur 220V)

• Toujours placez la poignée auxiliaire A 2et le protège-

main B 2; ne jamais utilisez l’outil sans avoir pris ces

dispositions

• Utilisez des détecteurs appropriés afin de localiser

la présence de conduites électriques ou bien

s’adresser à la société locale de distribution

(un contact avec des lignes électriques peut provoquer

un incendie et une décharge électrique; le fait

d’endommager une conduite de gaz peut entraîner une

explosion; le fait d’endommager une conduite d’eau

peut entraîner des dégâts matériels ou causer une

décharge électrique)

• Ne travaillez pas de matériaux contenant de

l’amiante (l’amiante est considérée comme étant

cancérigène)

• La poussière de matériaux, tels que la peinture contenant

du plomb, certaines espèces de bois, certains minéraux

et différents métaux, peut être nocive (le contact avec la

poussière ou son inhalation peut provoquer des réactions

allergiques et/ou des maladies respiratoires chez

l’opérateur ou des personnes se trouvant à proximité);

portez un masque antipoussières et travaillez avec un

appareil de dépoussiérage lorsqu’il est possible d’en

connecter un

• Certains types de poussières sont classiﬁés comme

étant cancérigènes (tels que la poussière de chêne ou de

hêtre), en particulier en combinaison avec des additifs de

traitement du bois; portez un masque antipoussières

et travaillez avec un appareil de dépoussiérage

lorsqu’il est possible d’en connecter un

• Suivez les directives nationales relatives au

dépoussiérage pour les matériaux à travailler

• Faites fort attention à la découpe d’entailles,

particulièrement dans des murs de soutènement

(les murs de soutènement sont soumis à des

régulations en fonction du pays; il faut en toutes

circonstances observer ces régulations)

• Fixez solidement la pièce à travailler (une pièce ﬁxée

à l’aide de dispositifs de ﬁxation est davantage assurée

que si elle était tenue à la main)

• Ne pas serrez l’outil dans un étau

• Utilisez un câble de prolongement complètement

déroulé et de bonne qualité d’une capacité de 16 A

PENDANT L’USAGE

• Les processus de mise en fonctionnement provoquent

des baisses momentanés de tension; en cas de

conditions défavorables de secteur, il peut y avoir des

répercutions sur d’autres appareils (pour des

impédances du secteur inférieures à 0,25 ohms, il est

assez improbables que des perturbations se

produisent); pour tout renseignement complémentaire,

vous pouvez contacter directement votre fournisseur

local d’énergie

• Si le câble est endommagé ou rompu pendant le travail,

n’y touchez pas, mais débranchez immédiatement la

prise

• N’utilisez jamais d’outil avec un câble endommagé;

faites-le remplacer par un technicien qualiﬁé

• En cas de dysfonctionnement électrique ou mécanique,

mettez directement l’outil hors service et débranchez la

ﬁche

• En cas d’interruption de courant ou de débranchement

accidentel de la ﬁche, débloquez immédiatement

l’interrupteur marche/arrêt H 2et le tirez en positon

OFF pour éviter une remise en route non contrôlée

APRES L’USAGE

• Après la mise hors service de l’outil, ne jamais arrêtez la

rotation de l’accessoire en y appliquant une force

latérale

UTILISATION

• Montage des accessoires 2

! débranchez la fiche

- nettoyez l’arbre C ainsi que toutes les pièces à

monter

- serrez la bride de serrage E avec la clé F tout en

appuyant sur le bouton de blocage G

! poussez uniquement le bouton de blocage G

lorsque l’arbre C est à l’arrêt

- procédez dans l’ordre inverse pour démonter les

accessoires

! à l’usage, les disques de meulage/tronçonnage

s’échauffent énormément; ne pas y touchez avant

qu’ils ne se soient refroidis

! ne jamais utilisez de disque de meulage/

tronçonnage ne portant pas l’étiquette collée

dessus

• Montage de la poignée auxiliaire A 5

• Réglage du protège-main B 6

! débranchez la fiche

! s’assurez que la section fermée du protège-main

soit toujours dirigée vers l’opérateur

• Avant toute utilisation

- assurez-vous que l’accessoire soit correctement

monté et fermement serré

- vériﬁez manuellement que l’accessoire tourne

aisément

- testez l’outil à vide au moins 30 secondes à vitesse

maximum dans une position de sécurité

- arrêtez l’outil immédiatement dans le cas de

vibrations considérables ou la présence d’autres

défauts et vériﬁez l’outil pour en déterminer la cause

• Interrupteur on/off de verrouillage H 7

- mettez en marche l’outil 7a

! méfiez-vous de l’impact brusque de la puissance

à la mise en marche de l’outil

! avant que l’accessoire atteigne la pièce à

travailler, l’outil doit tourner à la vitesse maximum

- verrouillez l’interrupteur 7b

- déverrouillez l’interrupteur/arrêtez l’outil 7c

! avant d’arrêter l’outil, vous devriez le soulever de

la pièce à travailler

! l’accessoire continue à tourner quelques temps

après que l’outil ait été arrêté

• Meulage 8

- déplacez l’outil de côté et d’autre et exercez une

pression modérée

! ne jamais utilisez un disque de tronçonnage pour

le meulage latéral

• Tronçonnage 9

- ne pas inclinez l’outil pendant le tronçonnage

- toujours déplacez l’outil dans la même direction

marquée par la ﬂèche sur la tête, aﬁn d’éviter que

l’outil ne sorte avec violence de l’entaille

- ne jamais appliquez une trop forte pression sur l’outil;

laissez au disque le soin de faire le travail de par sa

propre vitesse

- ne pas freinez les disques de tronçonnage en

appliquant une pression latérale

• Tenue et guidage de l’outil

! lorsque vous travaillez, tenez toujours l’outil par

la(les) zone(s) de couleur grise 0

- toujours tenez l’outil fermement à deux mains pour

bien le maîtriser dans toutes les circonstances et à

tout moment

- veillez à ce que votre position soit bien stable

- prêtez attention au sens de rotation de l’outil;

toujours tenez l’outil de telle sorte que les étincelles

et les éclats de meulage/tronçonnage ne soient pas

dirigés vers le corps de l’opérateur

- veillez à ce que les fentes de ventilation J 2soient

découvertes

CONSEILS D’UTILISATION

• Au lieu de la bride E 2, il est possible d’utiliser la bride

de serrage rapide (accessoire SKIL 2610388766); les

disques de meulage/tronçonnage peuvent alors être

montés sans avoir besoin de clé spéciale

ENTRETIEN / SERVICE APRES-VENTE

• Gardez toujours votre outil et le câble propres

(spécialement les aérations J 2)

! ne tentez pas de nettoyer les aérations en

introduisant des objets pointus par les fentes

! débranchez la fiche avant le nettoyage

• Si, malgré tous les soins apportés à la fabrication et au

contrôle de l’outil, celui ci devait avoir un défaut, la

réparation ne doit être conﬁée qu’à une station de

service après-vente agréée pour outillage SKIL

- retournez l’outil non démonté avec votre preuve

d’achat au revendeur ou au centre de service après-

vente SKIL le plus proche (les adresses ainsi que la

vue éclatée de l’outil ﬁgurent sur

www.skilmasters.com)

ENVIRONNEMENT

• Ne jetez pas les outils électriques, les accessoires

et l’emballage dans les ordures ménagères (pour les

pays européens uniquement)

- conformément à la directive européenne 2002/96/EG

relative aux déchets d’équipements électriques ou

électroniques, et à sa transposition dans la législation

nationale, les outils électriques usés doivent être

collectés séparément et faire l’objet d’un recyclage

respectueux de l’environnement

- le symbole !vous le rappellera au moment de la

mise au rebut de l’outil

DÉCLARATION DE CONFORMITE

• Nous déclarons sous notre propre responsabilité que ce

produit est en conformité avec les normes ou

documents normalisés suivants: EN 60745, EN 55014,

conforme aux réglementations 2006/95/CE,

2004/108/CE, 98/37/CE (jusqu’au 28.12.2009),

2006/42/CE (à partir du 29.12.2009)

• Dossier technique auprès de: SKIL Europe BV

(PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Vice President

Operations & Engineering

SKIL Europe BV, 4825 BD Breda, NL

Jan Trommelen

Approval Manager

16.11.2009

BRUIT/VIBRATION

• Mesuré selon EN 60745 le niveau de la pression sonore

de cet outil est 84 dB(A) et le niveau de la puissance

sonore 95 dB(A) (déviation standard: 3 dB), et la

vibration pendant le meulage 3,0 m/s² (méthode main-

bras; incertitude K = 1,5 m/s²)

! des autres applications (comme tronçonner)

peuvent entraîner des valeurs de vibration

différentes

• Le niveau de vibrations émises a été mesuré

conformément à l’essai normalisé de la norme

EN 60745; il peut être utilisé pour comparer plusieurs

outils et pour réaliser une évaluation préliminaire de

l’exposition aux vibrations lors de l’utilisation de l’outil

pour les applications mentionnées

- l’utilisation de l’outil dans d’autres applications, ou

avec des accessoires différents ou mal entretenus,

peut considérablement augmenter le niveau

d’exposition

- la mise hors tension de l’outil et sa non-utilisation

pendant qu’il est allumé peuvent considérablement

réduire le niveau d’exposition

! protégez-vous contre les effets des vibrations par

un entretien correct de l’outil et de ses

accessoires, en gardant vos mains chaudes et en

structurant vos schémas de travail

Winkelschleifer 9004

EINLEITUNG

• Dieses Werkzeug ist für das leichte Schleifen, Trennen

und Entgraten von Metall- und Steinwerkstoffen ohne

Zuhilfenahme von Wasser bestimmt

• Nicht zuviel Druck auf das Werkzeug ausüben; die

Geschwindigkeit der Trennscheibe besorgt den Rest

• Trennschleifen mit Trennscheiben ist nur möglich,

wenn eine Schutzhaube (optional als SKIL Zubehör

2610399439 erhältlich) verwendet wird

• Bitte diese Bedienungsanleitung sorgfältig lesen und

aufbewahren 3

TECHNISCHE DATEN 1

WERKZEUGKOMPONENTEN 2

AZusatzgriff

BSchutzhaube

CSpindel

DBefestigungsﬂansch

ESpannﬂansch

FSpannschlüssel

GSpindelarretierungsknopf

HEin-/Aus Arretierungsschalter

JLüftungsschlitze

SICHERHEIT

ALLGEMEINE SICHERHEITSHINWEISE

ACHTUNG! Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff

“Elektrowerkzeug” bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene

Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

befinden. Elektrowerkzeuge erzeugen Funken,

die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern.

Bei Ablenkung können Sie die Kontrolle über

das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberflächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät

zu tragen, aufzuhängen oder um den Stecker aus

der Steckdose zu ziehen. Halten Sie das Kabel fern

von Hitze, Öl, scharfen Kanten oder sich

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht, wenn Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz,

je nach Art und Einsatz des Elektrowerkzeuges,

verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug

ausgeschaltet ist, bevor Sie es an die

Stromversorgung und/oder den Akku anschließen,

es aufnehmen oder tragen. Wenn Sie beim Tragen des

Elektrowerkzeuges den Finger am Schalter haben oder

das Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil beﬁndet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen erfasst

werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON

ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich und muss

repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen.

Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Geräts.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,

ob bewegliche Geräteteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des Gerätes

beeinträchtigt ist. Lassen Sie beschädigte Teile vor

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten

Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepﬂegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

5) SERVICE

a) Lassen Sie Ihr Gerät nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR WINKELSCHLEIFER

1) SICHERHEITSHINWEISE FÜR ALLE

ANWENDUNGEN

a) Dieses Elektrowerkzeug ist zu verwenden als

Schleifer und Trennschleifmaschine. Beachten Sie

alle Warnhinweise, Anweisungen, Darstellungen und

Daten, die Sie mit dem Werkzeug erhalten. Wenn Sie

die folgenden Anweisungen nicht beachten, kann es zu

elektrischem Schlag, Feuer und/oder schweren

Verletzungen kommen.

b) Dieses Elektrowerkzeug wird nicht zum Schmirgeln,

Bürsten oder Polieren empfohlen. Anwendungen, für

die dieses Elektrowerkzeug nicht ausgelegt ist, stellen

ein Risiko dar; es besteht Verletzungsgefahr.

c) Verwenden Sie kein Zubehör, das vom Hersteller

nicht speziell für dieses Elektrowerkzeug

vorgesehen und empfohlen wurde. Nur weil Sie das

Zubehör an Ihrem Elektrowerkzeug befestigen können,

garantiert das keine sichere Verwendung.

d) Die zulässige Drehzahl des Zubehörs muss

mindestens so hoch sein wie die auf dem

Elektrowerkzeug angegebene Höchstdrehzahl.

Zubehör, das sich schneller als zulässig dreht,

kann zerstört werden.

e) Außendurchmesser und Dicke des Zubehörs

müssen den Maßangaben Ihres Elektrowerkzeugs

entsprechen. Falsch bemessenes Zubehör kann nicht

ausreichend abgeschirmt oder kontrolliert werden.

f) Schleifscheiben, Flansche, Schleifteller oder

anderes Zubehör müssen genau auf die

Schleifspindel Ihres Elektrowerkzeugs passen.

Zubehör, das nicht genau auf die Schleifspindel des

Elektrowerkzeugs passt, dreht sich ungleichmäßig,

vibriert sehr stark und kann zum Verlust der Kontrolle

führen.

g) Verwenden Sie kein beschädigtes Zubehör.

Kontrollieren Sie vor jeder Verwendung Zubehör wie

Schleifscheiben auf Absplitterungen und Risse,

Schleifteller auf Risse, Verschleiß oder starke

Abnutzung, Drahtbürsten auf lose oder gebrochene

Drähte. Wenn das Elektrowerkzeug oder das

Zubehör herunterfällt, überprüfen Sie, ob es

beschädigt ist, oder verwenden Sie ein

unbeschädigtes Zubehör. Wenn Sie das Zubehör

kontrolliert und eingesetzt haben, halten Sie und in

der Nähe befindliche Personen sich außerhalb der

Ebene des rotierenden Zubehörs und lassen Sie das

Werkzeug eine Minute lang mit Höchstdrehzahl

laufen. Beschädigtes Zubehör brecht meist in dieser

Testzeit.

h) Tragen Sie persönliche Schutzausrüstung 4.

Verwenden Sie je nach Anwendung

Vollgesichtsschutz, Augenschutz oder Schutzbrille.

Soweit angemessen, tragen Sie Staubmaske,

Gehörschutz, Schutzhandschuhe oder

Spezialschürze, die kleine Schleif- und

Materialpartikel von Ihnen fernhält. Die Augen sollen

vor herumﬂiegenden Fremdkörpern geschützt werden,

die bei verschiedenen Anwendungen entstehen. Staub-

oder Atemschutzmaske müssen den bei der

Anwendung entstehenden Staub ﬁltern. Wenn Sie lange

lautem Lärm ausgesetzt sind, können Sie einen

Hörverlust erleiden. Verwenden Sie je nach Anwendung

Vollgesichtsschutz, Augenschutz oder Schutzbrille.

Soweit angemessen, tragen Sie Staubmaske,

Gehörschutz, Schutzhandschuhe oder Spezialschürze,

die kleine Schleif- und Materialpartikel von Ihnen

fernhält. Die Augen sollen vor herumﬂiegenden

Fremdkörpern geschützt werden, die bei verschiedenen

Anwendungen entstehen. Staub- oder

Atemschutzmaske müssen den bei der Anwendung

entstehenden Staub ﬁltern. Wenn Sie lange lautem Lärm

ausgesetzt sind, können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf sicheren

Abstand zu Ihrem Arbeitsbereich. Jeder, der den

Arbeitsbereich betritt, muss persönliche

Schutzausrüstung tragen. Bruchstücke des

Werkstücks oder gebrochenes Zubehör können

wegﬂiegen und Verletzungen auch außerhalb des

direkten Arbeitsbereichs verursachen.

j) Fassen Sie das Elektrowerkzeug nur an den

isolierten Griffflächen, wenn Sie Arbeiten ausführen,

bei denen das Zubehör verborgene Stromleitungen

oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung setzt

auch Metallteile des Elektrowerkzeuges unter Spannung

und führt zu einem elektrischen Schlag.

k) Halten Sie das Netzkabel von sich drehenden

Zubehör fern. Wenn Sie die Kontrolle über das

Werkzeug verlieren, kann das Netzkabel durchtrennt

oder erfasst werden und Ihre Hand oder Ihr Arm in das

sich drehende Zubehör geraten.

l) Legen Sie das Elektrowerkzeug niemals ab, bevor

das Zubehör völlig zum Stillstand gekommen ist.

Das sich drehende Zubehör kann in Kontakt mit der

Ablageﬂäche geraten, wodurch Sie die Kontrolle über

das Elektrowerkzeug verlieren können.

m)Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen. Ihre Kleidung kann durch

zufälligen Kontakt mit dem sich drehenden Zubehör

erfasst werden, und das Zubehör sich in Ihren Körper

bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs. Das Motorgebläse zieht Staub in

das Gehäuse, und eine starke Ansammlung von

Metallstaub kann elektrische Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht in der

Nähe brennbarer Materialien. Funken können diese

Materialien entzünden.

p) Verwenden Sie kein Zubehör, das flüssige Kühlmittel

erfordern. Die Verwendung von Wasser oder anderen

ﬂüssigen Kühlmitteln kann zu einem elektrischen Schlag

führen.

2) RÜCKSCHLAG UND ENTSPRECHENDE

WARNHINWEISE

• Rückschlag ist die plötzliche Reaktion infolge eines

hakenden oder blockierten drehenden Zubehörs, wie

Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken

oder Blockieren führt zu einem abrupten Stopp des

rotierenden Zubehörs. Dadurch wird ein unkontrolliertes

Elektrowerkzeug gegen die Drehrichtung des Zubehörs

an der Blockierstelle beschleunigt.

• Wenn z. B. eine Schleifscheibe im Werkstück hakt oder

blockiert, kann sich die Kante der Schleifscheibe, die in

das Werkstück eintaucht, verfangen und dadurch die

Schleifscheibe ausbrechen oder einen Rückschlag

verursachen. Die Schleifscheibe bewegt sich dann auf

die Bedienperson zu oder von ihr weg, je nach

Drehrichtung der Scheibe an der Blockierstelle.

Hierbei können Schleifscheiben auch brechen.

• Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs.

Er kann durch geeignete Vorsichtsmaßnahmen,

wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen

Sie Ihren Körper und Ihre Arme in eine Position, in

der Sie die Rückschlagkräfte abfangen können.

Verwenden Sie immer den Zusatzgriff, falls

vorhanden, um die größtmögliche Kontrolle über

Rückschlagkräfte oder Reaktionsmomente beim

Hochlauf zu haben. Die Bedienperson kann durch

geeignete Vorsichtsmaßnahmen die Rückschlag- und

Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe sich

drehendes Zubehör. Das Zubehör kann sich beim

Rückschlag über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich, in den

das Elektrowerkzeug bei einem Rückschlag bewegt

wird. Der Rückschlag treibt das Elektrowerkzeug in die

Richtung entgegengesetzt zur Bewegung der

Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im Bereich von

Ecken, scharfen Kanten usw. Verhindern Sie, dass

Zubehör vom Werkstück zurückprallt und

verklemmt. Das rotierende Zubehör neigt bei Ecken,

scharfen Kanten oder wenn es abprallt, dazu, sich zu

verklemmen. Dies verursacht einen Kontrollverlust oder

Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solches Zubehör verursacht häuﬁg einen

Rückschlag oder den Verlust der Kontrolle über das

Elektrowerkzeug.

3) BESONDERE WARNHINWEISE ZUM SCHLEIFEN

UND TRENNSCHLEIFEN

a) Verwenden Sie ausschließlich die für Ihr

Elektrowerkzeug zugelassenen Schleifkörper und

die für diese Schleifkörper vorgesehene

Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind unsicher.

b) Die Schutzhaube muss sicher am Elektrowerkzeug

angebracht und so eingestellt sein, dass ein

Höchstmaß an Sicherheit erreicht wird, d. h. der

kleinstmögliche Teil des Schleifkörpers zeigt offen

zur Bedienperson. Die Schutzhaube soll die

Bedienperson vor Bruchstücken und zufälligem Kontakt

mit dem Schleifkörper schützen.

c) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden.

Z. B.: Schleifen Sie nie mit der Seitenﬂäche einer

Trennscheibe. Trennscheiben sind zum Materialabtrag

mit der Kante der Scheibe bestimmt. Seitliche

Krafteinwirkung auf diese Schleifkörper kann sie

zerbrechen.

d) Verwenden Sie immer unbeschädigte Spannflansche

in der richtigen Größe und Form für die von Ihnen

gewählte Schleifscheibe. Geeignete Flansche stützen

die Schleifscheibe und verringern so die Gefahr eines

Schleifscheibenbruchs. Flansche für Trennscheiben

können sich von den Flanschen für andere

Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten Schleifscheiben

von größeren Elektrowerkzeugen. Schleifscheiben für

größere Elektrowerkzeuge sind nicht für die höheren

Drehzahlen von kleineren Elektrowerkzeugen ausgelegt

und können brechen.

4) WEITERE BESONDERE WARNHINWEISE ZUM

TRENNSCHLEIFEN

a) Vermeiden Sie ein Blockieren der Trennscheibe oder

zu hohen Anpressdruck. Führen Sie keine

übermäßig tiefen Schnitte aus. Eine Überlastung der

Trennscheibe erhöht deren Beanspruchung und die

Anfälligkeit zum Verkanten oder Blockieren und damit

die Möglichkeit eines Rückschlags oder

Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter der

rotierenden Trennscheibe. Wenn Sie die Trennscheibe

im Werkstück von sich wegbewegen, kann im Falle

eines Rückschlags das Elektrowerkzeug mit der sich

drehenden Scheibe direkt auf Sie zugeschleudert

werden.

c) Falls die Trennscheibe verklemmt oder Sie die Arbeit

unterbrechen, schalten Sie das Elektrowerkzeug aus

und halten Sie es ruhig, bis die Scheibe zum

Stillstand gekommen ist. Versuchen Sie nie, die

noch laufende Trennscheibe aus dem Schnitt zu

ziehen, sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für das

Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht wieder ein,

solange es sich im Werkstück befindet. Lassen Sie

die Trennscheibe erst ihre volle Drehzahl erreichen,

bevor Sie den Schnitt vorsichtig fortsetzen.

Anderenfalls kann die Scheibe verhaken, aus dem

Werkstück springen oder einen Rückschlag

verursachen.

e) Stützen Sie Platten oder große Werkstücke ab,

um das Risiko eines Rückschlags durch eine

eingeklemmte Trennscheibe zu vermindern.

Große Werkstücke können sich unter ihrem eigenen

Gewicht durchbiegen. Das Werkstück muss auf beiden

Seiten abgestützt werden, und zwar sowohl in der Nähe

des Trennschnitts als auch an der Kante.

f) Seien Sie besonders vorsichtig bei

“Taschenschnitten” in bestehende Wände oder

andere nicht einsehbare Bereiche. Die eintauchende

Trennscheibe kann beim Schneiden in Gas- oder

Wasserleitungen, elektrische Leitungen oder andere

Objekte einen Rückschlag verursachen.

ALLGEMEINES

• Dieses Werkzeug nur zum Trockenschruppen/-trennen

verwenden

• Nur die mit diesem Werkzeug mitgelieferten Flansche

verwenden

• Der Benutzer dieses Werkzeuges sollte älter als

16 Jahre sein

• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

ZUBEHÖR

• Benutzen Sie das Original-Zubehör, welches bei

unseren Fachhändlern oder den SKIL-

Vertragswerkstätten erhältlich ist

• Bei Verwendung von Fremdfabrikaten beim Zubehör

bitte die Hinweise des Herstellers beachten

• Verwenden Sie niemals Reduktionsstücke oder Adapter,

um Schleif-/Trennscheiben mit einem größeren Loch

passend zu machen

• Verwenden Sie niemals Zubehör mit geschlossenem

Gewinde unter einer Größe von M14 x 21 mm

ANWENDUNG IM FREIEN

• Das Werkzeug über einen Fehlerstrom- (FI)

Schutzschalter mit einem Auslösestrom von 30 mA

Max. anschließen

VOR DER ANWENDUNG

• Vor der erstmaligen Anwendung des Werkzeuges wird

die Einholung praktischer Informationen empfohlen

• Stets nachprüfen, daß die Netzspannung mit der auf

dem Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt (mit 230V oder 240V

beschriftete Werkzeuge können auch an 220V betrieben

werden)

• Stets Seitengriff A 2und Schutzhaube B 2anbringen;

das Werkzeug nie ohne sie benutzen

• Verwenden Sie geeignete Suchgeräte, um

verborgene Versorgungsleitungen aufzuspüren,

oder ziehen Sie die örtliche Versorgungsgesellschaft

hinzu (Kontakt mit Elektroleitungen kann zu Feuer und

elektrischem Schlag führen; Beschädigung einer

Gasleitung kann zur Explosion führen; Eindringen in eine

Wasserleitung verursacht Sachbeschädigung oder kann

einen elektrischen Schlag verursachen)

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiﬁziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine

Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

Staubschutzvorgaben

• Beim Nutenfräsen muß vorsichtig vorgegangen werden,

insbesondere in tragenden Wänden (Langlöcher in

tragenden Wänden sind Gegenstand landesspeziﬁscher

Vorschriften; diese Vorschriften sind unter allen

Umständen einzuhalten)

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Das Werkzeug darf nicht in einen Schraubstock

gespannt werden

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

WÄHREND DER ANWENDUNG

• Einschaltvorgänge erzeugen kurzfristige

Spannungsabsenkungen; bei ungünstigen

Netzbedingungen können Beeinträchtigungen anderer

Geräte auftreten (bei Netzimpedanzen kleiner als

0,25 Ohm sind keine Störungen zu erwarten); für weitere

Auskünfte setzen Sie sich bitte mit Ihrem örtlichen

Energieversorger in Verbindung

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

Netzstecker ziehen

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem

anerkannten Elektrofachmann ersetzen

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

ziehen

• Bei Unterbrechung der Stromversorgung oder

versehentlichem Ziehen des Netzsteckers ist der Ein/

Aus-Schalter H 2sofort zu entriegeln und in die AUS-

Stellung zu bringen, um unkontrolliertes Wiederanlaufen

zu verhindern

NACH DER ANWENDUNG

• Zubehör darf nach dem Ausschalten des Antriebes

nicht durch seitliches Gegendrücken gebremst werden

BEDIENUNG

• Montieren des Zubehörs 2

! Netzstecker ziehen

- Spindel C und alle zu montierenden Teile reinigen

- Spannmutter E mit Zweilochschlüssel F anziehen,

während Sie Spindelarretierungsknopf G drücken

! Spindelarretierungsknopf G nur dann drücken,

wenn Spindel C stillsteht

- zum Entfernen des Zubehörs in umgekehrter

Reihenfolge vorgehen

! Schleif-/Trennscheiben laufen bei Gebrauch sehr

heiß; sie nicht berühren, bevor sie abgekühlt sind

! eine Schleif-/Trennscheibe niemals ohne das

Schild, das angeklebt ist, benutzen

• Montieren des Seitengriffs A 5

• Einstellen der Schutzhaube B 6

! Netzstecker ziehen

! sicherstellen, daß die geschlossene Seite der

Schutzhaube stets zum Bediener zeigt

• Vor dem Gebrauch Ihres Werkzeuges

- sicherstellen, daß das Zubehör richtig montiert und

fest angezogen ist

- den freien Lauf des montierten Zubehörs durch

Drehen von Hand überprüfen

- einen Probelauf vornehmen, bei dem Sie das

Werkzeug in einer sicheren Position mindestens

30 Sekunden mit höchster Geschwindigkeit

unbelastet laufen lassen

- bei beträchtlichen Vibrationen oder anderen Defekten

das Werkzeug sofort ausschalten und die mögliche

Ursache herausﬁnden

• Ein-/Aus Arretierungsschalter H 7

- das Werkzeug einschalten 7a

! beachten Sie den plötzlichen Ruck beim

Einschalten des Werkzeuges

! bevor das Zubehör in das Werkstück eingeführt

wird, muß erst Höchstgeschwindigkeit erreicht

werden

- Schalter arretieren 7b

- Arretierung lösen/Werkzeug ausschalten 7c

! vor dem Ausschalten des Werkzeuges sollte

dieses vom Werkstück abgenommen werden

! nach dem Ausschalten des Werkzeuges dreht

sich das Zubehör noch einige Sekunden weiter

• Trennen 8

- das Werkzeug mit mäßigem Druck vor und zurück

bewegen

! eine Trennscheibe darf nicht zum Seiten-

Schleifen verwendet werden

• Trennen 9

- das Werkzeug nicht anwinkeln bei Trennarbeiten

- das Werkzeug stets in dieselbe Richtung wie den

Pfeil am Werkzeugkopf führen, um zu verhindern, daß

das Werkzeug auf unkontrollierte Weise aus dem

Eingriffsbereich herausgedrückt wird

- nicht zuviel Druck auf das Werkzeug ausüben; die

Geschwindigkeit der Trennscheibe besorgt den Rest

- Trennscheiben nicht durch seitliches Gegendrücken

bremsen

• Halten und Führen des Werkzeuges

! Werkzeug beim Arbeiten immer am grauen

Griffbereich fassen 0

- halten Sie das Werkzeug mit beiden Händen fest, um

es stets unter Kontrolle zu haben

- auf sicheren Stand achten

- auf die Drehrichtung achten; das Werkzeug stets so

halten, daß Funken und Schleif-/Trennstaub vom

Körper weg ﬂiegen

- Lüftungsschlitze J 2unbedeckt halten

ANWENDUNGSHINWEISE

• Anstelle der Spannmutter E 2kann die „CLIC”

Schnellspannmutter (SKIL Zubehör 2610388766)

verwendet werden; Schleif-/Trennscheiben können dann

ohne Zubehör-Schlüssel montiert werden

WARTUNG / SERVICE

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze J 2)

! versuchen Sie nicht zu reinigen indem Sie spitze

Gegenstände durch die Lüftungsschlitze stecken

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges ﬁnden Sie unter

www.skilmasters.com)

UMWELT

• Elektrowerkzeuge, Zubehör und Verpackungen nicht

in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr

gebrauchsfähige Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten

Wiederververtung zugeführt werden

- hieran soll Sie Symbol !erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 55014,

gemäß den Bestimmungen der Richtlinien 2006/95/EG,

2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG

(ab 29.12.2009)

• Technische Unterlagen bei: SKIL Europe BV

(PT-SEU/PJE), 4825 BD Breda, NL

Arno van der Kloot

Vice President

Operations & Engineering

SKIL Europe BV, 4825 BD Breda, NL

Jan Trommelen

Approval Manager

16.11.2009

GERÄUSCH/VIBRATION

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 84 dB(A) und der

Schalleistungspegel 95 dB(A) (Standardabweichung:

3 dB), und die Vibration beim Oberﬂächenschleifen

3,0 m/s² (Hand-Arm Methode; Unsicherheit K =

1,5 m/s²)

! andere Anwendungen (z.B. Trennen) können

andere Vibrationswerte aufweisen

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuﬁge Beurteilung

der Vibrationsexposition bei Verwendung des

Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

erheblich erhöhen

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

verringern

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und des

Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

This manual suits for next models

Table of contents

Languages:

Other Skil Angle Grinder manuals

Skil

Skil 9345 User manual

Popular Angle Grinder manuals by other brands

Makita

Makita 9553NB instruction manual
