Skil Masters 2502 User manual

CORDLESS DRILL/DRIVER
2502 (F0152502 . . )
2602 (F0152602 . . )
2702 (F0152702 . . )
SKIL Europe BV - Konijnenberg 60 07/05 2610395133
4825 BD Breda - The Netherlands
www.skileurope.com
www.skileurope.com
INSTRUCTIONS page 6
INSTRUCTIONS page 8
HINWEISE Seite 12
INSTRUCTIES bladz. 15
INSTRUKTIONER sida 18
INSTRUKTION side 21
ANVISNING side 24
OHJEET sivu 27
INSTRUCCIONES pág. 30
INSTRUÇÕES pág. 33
ISTRUZIONI pag. 37
LEÍRÁS oldal 40
POKYNY strana 43
KILAVUZ sayfa 46
INSTRUKCJA strona 49
ИНСТРУКЦИИ страница 52
ІНСТРУКЦІЯ страница 56
O∆ΗΓΙΕΣ σελιδα 60
INSTRUCØIUNI pagina 64
YKA3AНИЕ страница 67
POKYNY strana 71
UPUTE stranica 74
UPUTSTVA stranica 77
NAVODILA stran 80
KASUTUSJUHEND lehekülg 83
INSTRUKCIJA lappuse 86
INSTRUKCIJA puslapis 89
GB
F
D
NL
S
DK
N
FIN
E
P
I
H
CZ
TR
PL
RU
UA
GR
RO
BG
SK
HR
SCG
SLO
EST
LV
LT

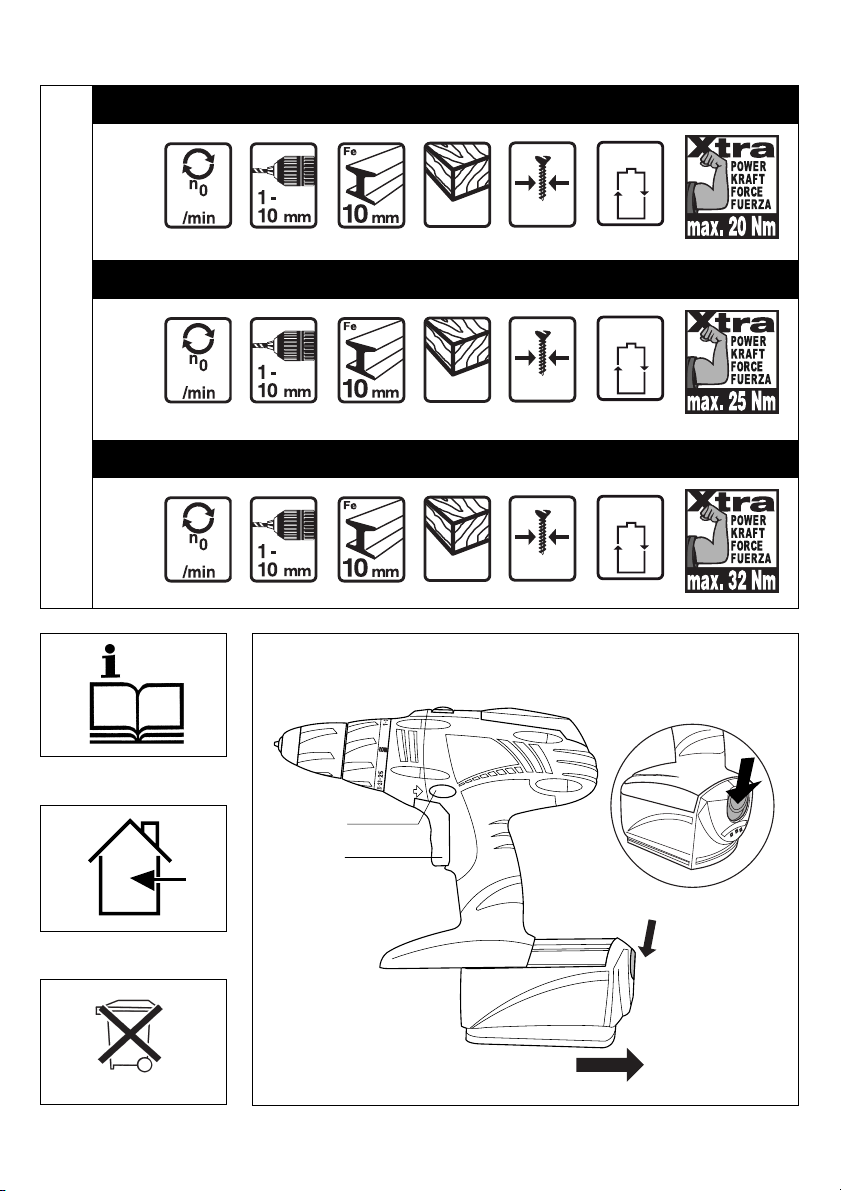

ME77

Cd
2
12 V
1,7 kg
14,4 V
1,7 kg
2502
1
2602
18 V
1,8 kg
2702
1 hour
0-400/1150
20mm 8 mm
1 hour
0-400/1250
25mm 8 mm
1 hour
0-400/1250
28mm 8 mm
F
A
52
3
4

3
a
b
B
6
D
E
C
9
7
8

4
@
G
H
J
K
!
2502/2602
2702
0

5
%
Battery 12 V (2502) 1,3 Ah NiCad 2610392668
2,0 Ah NiMH 2610392900
Battery 14,4 V (2602) 1,3 Ah NiCad 2610392669
2,0 Ah NiMH 2610392901
Battery 18 V (2702) 1,3 Ah NiCad 2610392670
2,0 Ah NiMH 2610392902
ACCESSORIES SKIL nr.
$
#
PHILLIPS
POZIDRIV
SLOTTED
HSS

Cordless drill/driver 2502/2602/2702
INTRODUCTION
●This tool is intended for drilling in wood, metal, ceramic
and plastic; tools with electronic speed control and
left/right rotation are also suitable for screwdriving and
thread cutting
●Read and save this instruction manual 2
TECHNICAL SPECIFICATIONS 1
SAFETY
GENERAL SAFETY INSTRUCTIONS
WARNING! Read all instructions. Failure to follow all
instructions listed below may result in electric shock, fire
and/or serious injury. The term "power tool" in all of the
warnings listed below refers to your mains operated
(corded) power tool or battery operated (cordless) power
tool.
1) WORK AREA
a) Keep work area clean and well lit. Cluttered and dark
areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
c) Keep children and bystanders away while operating
a power tool. Distractions can cause you to lose
control.
2) ELECTRICAL SAFETY
a) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk
of electric shock.
b) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric
shock if your body is earthed or grounded.
c) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
d) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electric shock.
3) PERSONAL SAFETY
a) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personal injury.
b) Use safety equipment. Always wear eye protection.
Safety equipment such as dust mask, non-skid safety
shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
c) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal
injury.
d) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power
tool in unexpected situations.
e) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long
hair can be caught in moving parts.
f) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of these devices
can reduce dust related hazards.
4) POWER TOOL USE AND CARE
a) Do not force the power tool. Use the correct power
tool for your application. The correct power tool will do
the job better and safer at the rate for which it was
designed.
b) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
c) Ensure the switch is in the off position before
making any adjustments, changing accessories, or
storing power tools. Such preventive safety measures
reduce the risk of starting the power tool accidentally.
d) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tools
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
f) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are
less likely to bind and are easier to control.
g) Use the power tool, accessories and tool bits etc., in
accordance with these instructions and in the
manner intended for the particular type of power
tool, taking into account the working conditions and
the work to be performed. Use of the power tool for
operations different from those intended could result in a
hazardous situation.
5) BATTERY TOOL USE AND CARE
a) Ensure the switch is in the off position before
inserting battery pack. Inserting the battery pack into
power tools that have the switch on invites accidents.
b) Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type of
battery pack may create a risk of fire when used with
another battery pack.
GB
6

c) Use power tools only with specifically designated
battery packs. Use of any other battery packs may
create a risk of injury and fire.
d) When battery pack is not in use, keep it away from
other metal objects like paper clips, coins, keys,
nails, screws, or other small metal objects that can
make a connection from one terminal to another.
Shorting the battery terminals together may cause burns
or a fire.
e) Under abusive conditions, liquid may be ejected
from the battery; avoid contact. If contact
accidentally occurs, flush with water. If liquid
contacts eyes, additionally seek medical help. Liquid
ejected from the battery may cause irritation or burns.
6) SERVICE
a) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool is
maintained.
SAFETY INSTRUCTIONS FOR CORDLESS DRILL/
DRIVERS
●Avoid damage that can be caused by screws, nails and
other elements in your workpiece; remove them before
you start working
●Always check that the supply voltage is the same as the
voltage indicated on the nameplate of the charger
(chargers with a rating of 230V or 240V can also be
connected to a 220V supply)
●In case of electrical or mechanical malfunction,
immediately switch off the tool or unplug charger from
power source
●SKIL can assure flawless functioning of the tool only
when original accessories are used
●Use only accessories with an allowable speed matching
at least the highest no-load speed of the tool
●This tool should not be used by people under the age of
16 years
●Be careful not to drill or drive into areas where electrical
wires may be contacted
●Ensure that switch F 57is in the middle (locking)
position before making any adjustments or changing
accessories as well as when carrying or storing the tool
CHARGING/BATTERIES
●Charge battery only with the charger that is supplied
with the tool
●Do not touch the contacts in the charger
●Do not expose tool/charger/battery to rain
●Never charge battery outdoors 3
●Store tool/charger/battery in locations where
temperature will not exceed 40° C or drop below 0° C
●Batteries will explode in fire, so do not burn battery for
any reason
●When damaged, and under extreme usage and
temperature conditions, batteries may start to leak
- if liquid comes into contact with the skin, wash quickly
with soap and water, then with lemon juice or vinegar
- if liquid gets into the eyes, flush eyes with clean water
for a minimum of 10 minutes and seek immediately
medical attention
●When battery is not in tool or charger, it should be kept
away from metal objects such as nails, screws, keys etc.
to prevent short-circuit
●Do not use charger when damaged; take it to one of the
officially registered SKIL Service Stations for a safety
check
●Do not use charger when cord or plug is damaged; cord
or plug should be replaced immediately at one of the
officially registered SKIL Service Stations
●Do not use battery when damaged; it should be replaced
immediately
●Do not disassemble charger or battery
●Do not attempt to recharge non-rechargeable batteries
with the charger
WHEN CONNECTING NEW 3-PIN PLUG (U.K. ONLY):
●Do not connect the blue (= neutral) or brown (= live) wire
in the cord of the charger to the earth terminal of the
plug
●If for any reason the old plug is cut off the cord of the
charger, it must be disposed of safely and not left
unattended
USE
●Combined switch A 5for on/off and speed control
Control the speed stepless from zero to maximum by
putting less or more pressure on the trigger
●Charging battery 6
- battery of new tools is not fully charged
- plug charger into power source
- light B will turn on
- insert battery into charger
- light B will blink indicating that the battery is receiving
a charge (6a)
- after approximately 1 hour the battery is fully charged
and light B stays on after blinking, at which time the
charger automatically switches to maintenance-
charging (6b)
! remove battery from charger after charging period
has ended thereby lengthening the service life of
the battery
IMPORTANT:
- if light B does not blink after inserting a battery (6b),
this may mean:
1) that the battery is too cold or too hot (charger only
charges batteries when its temperature is between
0°C and 45°C); the charger then automatically
switches to maintenance-charging, until a
temperature between 0°C and 45°C is reached, at
which time the charger will automatically switch to
normal charging
2) that the battery should be replaced
- while charging, the charger and the battery may
become warm to touch; this is normal and does not
indicate a problem
- ensure that the outside surface of the battery is clean
and dry before inserting into charger
- do not remove battery from tool while it is running
7

- when you charge the battery for the first time, it only
accepts 80% of its maximum capacity; after several
charges and discharges, however, the batteries
should be at full capacity and deliver maximum
performance
- do not repeatedly recharge the battery after only a
few minutes of operation; this may result in a
reduction of operating time and battery efficiency
- the nickel-cadmium battery must be kept separate
from the natural environment and should not be
disposed of as normal domestic waste (symbol 4will
remind you of this when the need for disposing
occurs)
! prior to disposal protect battery terminals with
heavy tape to prevent short-circuit
- if you anticipate long periods of non-use for the tool, it
is best to unplug the charger from its power source
●Changing direction of rotation 7
- when not properly set in left/right position, switch A 5
cannot be activated
! change direction of rotation only when tool is at a
complete standstill
●Changing bits 8
- insert the bit as deep as possible in the chuck
! do not use bits with a damaged shank
●Torque control (VariTorque) 9
- limits the amount of output torque delivered by the
chuck (26 clutch settings)
- output torque will increase as clutch ring D is rotated
from 1 to 25; position E will lock up the clutch to
permit drilling or driving heavy duty work
- when turning in a screw, first try VariTorque position 1
and increase until the desired depth has been
reached
●2 Mechanical speeds 9
Set switch C to desired speed
! change speed while tool is running slowly
HIGH POWER
- high torque
- for screwdriving and drilling large diameters
- for tapping thread
HIGH SPEED
- lower torque
- for drilling small diameters
●Battery level indicator 0
Shows how much energy the battery has left
●Screwbit identification and storage (2502/2602) !
Identifies and stores the right bit for a flawless
screwdriving job
- remove compartment G by simply sliding it off
- match screw with embossed screwbit heads H to test
out which fits best
- open bit storage K by pushing arrow J
- take best-fitting screwbit (located underneath best-
fitting embossed screwbit head H) out of storage K
●Pop-up light (2702) @
Improves sight on your workpiece in poorly lit areas
●Holding and guiding the tool
- keep the ventilation slots uncovered
- do not apply too much pressure on the tool; let the
tool do the work for you
APPLICATION ADVICE
●Use the appropriate bits #
! only use sharp bits
●When drilling ferrous metals
- pre-drill a smaller hole, when a large hole is required
- lubricate drill bit occasionally with oil
●When turning in a screw at/near the cross cut end or an
edge of wood one should pre-drill a hole in order to
avoid cracking of the wood
●For an optimal use of the tool a steady pressure on the
screw is required, especially while removing
●When screwdriving in hard wood one should pre-drill a
hole
●Splinterfree drilling in wood $
●For more tips see www.skileurope.com
GUARANTEE / ENVIRONMENT
●Keep tool and charger clean
- the charger may be cleaned most effectively with
compressed air (wear safety goggles)
- clean charging contacts in charger with alcohol or
contact cleaner
! unplug charger from power source before
cleaning
●This SKIL product is guaranteed in accordance with
statutory/country-specific regulations; damage due to
normal wear and tear, overload or improper handling will
be excluded from the guarantee
●In case of a complaint, send the tool or charger
undismantled together with proof of purchase to your
dealer or the nearest SKIL service station (addresses as
well as the service diagram of the tool are listed on
www.skileurope.com)
●Do not dispose of electric tools, accessories and
packaging together with household waste material
(only for EU countries)
- in observance of European Directive 2002/96/EC on
waste of electric and electronic equipment and its
implementation in accordance with national law,
electric tools that have reached the end of their life
must be collected separately and returned to an
environmentally compatible recycling facility
- symbol %will remind you of this when the need for
disposing occurs
Perceuse/visseuse 2502/2602/2702
sans fil
INTRODUCTION
●Cet outil est conçu pour le perçage dans le bois, le
métal, la céramique et les matières plastiques; les outils
avec réglage électronique de la vitesse et rotation à
droite/à gauche sont également appropiés pour le
vissage et le filetage
●Lisez et conservez ce manuel d'instruction 2
F
8

SPECIFICATIONS TECHNIQUES 1
SECURITE
INSTRUCTIONS GENERALES DE SECURITE
ATTENTION! Lisez toutes les instructions. Le non-
respect des instructions indiquées ci-après peut entraîner
un choc électrique, un incendie et/ou de graves blessures
sur les personnes. La notion d’«outil électroportatif»
mentionnée par la suite se rapporte à des outils électriques
raccordés au secteur (avec câble de raccordement) et à
des outils électriques à batterie (sans câble de
raccordement).
1) PLACE DE TRAVAIL
a) Maintenez l’endroit de travail propre et bien éclairé.
Un lieu de travail en désordre ou mal éclairé augmente
le risque d’accidents.
b) N’utilisez pas l’appareil dans un environnement
présentant des risques d’explosion et où se
trouvent des liquides, des gaz ou poussières
inflammables. Les outils électroportatifs génèrent des
étincelles risquant d’enflammer les poussières ou les
vapeurs.
c) Tenez les enfants et autres personnes éloignés
durant l’utilisation de l’outil électroportatif.
En cas d’inattention vous risquez de perdre le contrôle
sur l’appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l’outil électroportatif doit être
appropriée à la prise de courant. Ne modifiez en
aucun cas la fiche. N’utilisez pas de fiches
d’adaptateur avec des appareils avec mise à la terre.
Les fiches non modifiées et les prises de courant
appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises
à la terre tels que tuyaux, radiateurs, fours et
réfrigérateurs. Il y a un risque élevé de choc électrique
au cas où votre corps serait relié à la terre.
c) N’exposez pas l’outil électroportatif à la pluie ou à
l’humidité. La pénétration d’eau dans un outil
électroportatif augmente le risque d’un choc électrique.
d) N’utilisez pas le câble à d’autres fins que celles
prévues, n’utilisez pas le câble pour porter l’appareil
ou pour l’accrocher ou encore pour le débrancher
de la prise de courant. Maintenez le câble éloigné
des sources de chaleur, des parties grasses, des
bords tranchants ou des parties de l’appareil en
rotation. Un câble endommagé ou torsadé augmente le
risque d’un choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites
preuve de bon en utilisant l’outil électroportatif.
N’utilisez pas l’appareil lorsque vous êtes fatigué ou
après avoir consommé de l’alcool, des drogues ou
avoir pris des médicaments. Un moment d’inattention
lors de l’utilisation de l’appareil peut entraîner de graves
blessures sur les personnes.
b) Portez des équipements de protection. Portez
toujours des lunettes de protection. Le fait de porter
des équipements de protection personnels tels que
masque anti-poussières, chaussures de sécurité
antidérapantes, casque de protection ou protection
acoustique suivant le travail à effectuer, réduit le risque
de blessures.
c) Enlevez tout outil de réglage ou toute clé avant de
mettre l’appareil en fonctionnement. Une clé ou un
outil se trouvant sur une partie en rotation peut causer
des blessures.
d) Ne surestimez pas vos capacités. Veillez à garder
toujours une position stable et équilibrée. Ceci vous
permet de mieux contrôler l’appareil dans des situations
inattendues.
e) Portez des vêtements appropriés. Ne portez pas de
vêtements amples ni de bijoux. Maintenez cheveux,
vêtements et gants éloignés des parties de l’appareil
en rotation. Des vêtements amples, des bijoux ou des
cheveux longs peuvent être happés par des pièces en
mouvement.
f) Si des dispositifs servant à aspirer ou à recueillir les
poussières doivent être utilisés, vérifiez que ceux-ci
soient effectivement raccordés et qu’ils sont
correctement utilisés. L’utilisation de tels dispositifs
réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L’OUTIL
ELECTROPORTATIF
a) Ne surchargez pas l’appareil. Utilisez l’outil
électroportatif approprié au travail à effectuer. Avec
l’outil électroportatif approprié, vous travaillerez mieux et
avec plus de sécurité à la vitesse pour laquelle il est
prévu.
b) N’utilisez pas un outil électroportatif dont
l’interrupteur est défectueux. Un outil électroportatif
qui ne peut plus être mis en ou hors fonctionnement est
dangereux et doit être réparé.
c) Vérifiez que l’appareil est effectivement en position
d’arrêt avant d’effectuer des réglages sur l’appareil,
de changer les accessoires, ou de ranger l’appareil.
Cette mesure de précaution empêche une mise en
fonctionnement par mégarde.
d) Gardez les outils électroportatifs non utilisés hors
de portée des enfants. Ne permettez pas l’utilisation
de l’appareil à des personnes qui ne se sont pas
familiarisées avec celui-ci ou qui n’ont pas lu ces
instructions. Les outils électroportatifs sont dangereux
lorsqu’ils sont utilisés par des personnes non initiées.
e) Prenez soin des outils électroportatifs. Vérifiez que
les parties en mouvement fonctionnent
correctement et qu’elles ne soient pas coincées, et
contrôlez si des parties sont cassées ou
endommagées de telle sorte que le bon
fonctionnement de l’appareil s’en trouve entravé.
Faites réparer les parties endommagées avant
d’utiliser l’appareil. De nombreux accidents sont dus à
des outils électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres.
Des outils soigneusement entretenus avec des bords
tranchants bien aiguisés se coincent moins souvent et
peuvent être guidés plus facilement.
9

g) Utilisez les outils électroportatifs, les accessoires,
les outils à monter etc. conformément à ces
instructions et aux prescriptions en vigueur pour ce
type d’appareil. Tenez compte également des
conditions de travail et du travail à effectuer.
L’utilisation des outils électroportatifs à d’autres fins que
celles prévues peut entraîner des situations
dangereuses.
5) UTILISATION ET EMPLOI SOIGNEUX DES
APPAREILS SANS FIL
a) Vérifiez que l’appareil est effectivement en position
d’arrêt avant de monter l’accumulateur. Le fait de
monter un accumulateur dans un outil électroportatif en
position de fonctionnement peut causer des accidents.
b) Ne chargez les accumulateurs que dans des
chargeurs recommandés par le fabricant. Un
chargeur approprié à un type spécifique d’accumulateur
peut engendrer un risque d’incendie lorsqu’il est utilisé
avec d’autres accumulateurs.
c) Dans les outils électroportatifs, n’utilisez que les
accumulateurs spécialement prévus pour celui-ci.
L’utilisation de tout autre accumulateur peut entraîner
des blessures et des risques d’incendie.
d) Tenez l’accumulateur non-utilisé à l’écart de toutes
sortes d’objets métalliques tels qu’agrafes, pièces
de monnaie, clés, clous, vis ou autres, étant donné
qu’un pontage peut provoquer un court-circuit. Un
court-circuit entre les contacts d’accu peut provoquer
des brûlures ou un incendie.
e) En cas d’utilisation abusive, du liquide peut sortir de
l’accumulateur. Evitez tout contact avec ce liquide.
En cas de contact par mégarde, rincez
soigneusement avec de l’eau. Au cas où le liquide
rentrerait dans les yeux, consultez en plus un
médecin. Le liquide qui sort de l’accumulateur peut
entraîner des irritations de la peau ou causer des
brûlures.
6) SERVICE
a) Ne faites réparer votre outil électroportatif que par
un personnel qualifié et seulement avec des pièces
de rechange d’origine. Ceci permet d’assurer la
sécurité de l’appareil.
INSTRUCTIONS DE SECURITE POUR PERCEUSE/
VISSEUSES SANS FIL
●Faites attention aux vis, clous ou autres éléments qui
pourraient se trouver dans la pièce à travailler et qui
risqueraient d’endommager très fortement votre outil;
d'abord les enlevez puis travaillez
●Toujours contrôlez si la tension secteur correspond à la
tension indiquée sur la plaquette signalétique du
chargeur (les chargeurs conçus pour une tension de
230V ou 240V peuvent également être branchés sur
220V)
●En cas d’anomalie électrique ou mécanique, coupez
immédiatement l’outil ou débranchez le chargeur du
secteur
●SKIL ne peut se porter garant du bon fonctionnement de
cet outil que s’il a été utilisé avec les accessoires
d’origine
●La vitesse admissible des accessoires utilisées doit être
au moins aussi élevée que la vitesse à vide maximale
de l’outil
●Cet outil ne doit pas être utilisé par des personnes en
dessous de 16 ans
●Veillez à ne pas percer ni visser dans des endroits où
vous risqueriez de toucher des fils électriques
●Vérifiez que l'interrupteur F 57est en position moyen
(de blocage) avant d'effectuer des réglages sur l'outil ou
de changer des accessoires, ainsi qu'en transportant ou
rangant l'outil
RECHARGE/BATTERIES
●Rechargez la batterie uniquement avec le chargeur
fourni avec l’outil
●Ne touchez pas les contacts du chargeur
●Ne jamais exposez l’outil/le chargeur/la batterie à la
pluie
●Rechargez la batterie uniquement dans la maison 3
●Rangez l’outil/le chargeur/la batterie dans des endroits
où la température n’excède pas 40° C et ne descende
pas au dessous de 0° C
●Les batteries peuvent exploser au feu, aussi ne pas
faites brûler votre batterie sous aucune raison
●Par suite de dommages, ou de conditions d’utilisation ou
de température extrêmes, les batteries peuvent
commencer à fuir
- si le liquide entre en contact avec votre peau, lavez-
vous immédiatement avec de l’eau et du savon, puis
avec du jus de citron ou du vinaigre
- si le liquide gicle dans vos yeux, aspergez-vous les
avec de l’eau pendant 10 minutes environ et allez
consulter un médecin
●Quand la batterie n’est pas dans l’outil ni dans le
chargeur, elle doit être placée à l’écart de tous objets
métalliques tels que clous, vis, clés etc. afin d’éviter un
court circuit
●N’utilisez jamais un chargeur endommagé; confiez-le à
une des stations-service agréées SKIL que effectuera
un contrôle de sécurité
●N’utilisez jamais de chargeur avec un câble ou une fiche
endommagé; remplacez le câble ou la fiche au plus vite
dans l’une des stations-service agréées SKIL
●Ne pas utilisez la batterie lorsque celle-ci est
endommagée; remplacez-la au plus vite
●Ne démontez pas le chargeur ou la batterie
●Ne tentez pas de recharger des batteries
non-rechargeables avec le chargeur
UTILISATION
●Interrupteur A 5conjugué marche/arrêt-contrôle de la
vitesse
Contrôle de la vitesse de zero au maximum en appuyant
plus ou moins sur la gâchette
●Charge de la batterie 6
- dans les outils neufs la batterie n’est pas
complètement chargée
- branchez le chargeur au secteur
- la lampe B s'allumera
- mettez la batterie dans le chargeur
10

- la lampe B clignotera indiquant que la batterie reçoit
une charge (6a)
- au bout d'environ 1 heure la batterie est complètement
chargée et la lampe B reste allumée après avoir
clignotée, après quoi le chargeur revient
automatiquement au mode de charge d'entretien (6b)
! retirez la batterie du chargeur après la fin de la
durée de charge rallongant ainsi la durée de vie
de la batterie
NOTES IMPORTANTES:
- si la lampe B ne clignote pas après insertion d'une
batterie (6b), cela peut signifier:
1) que la batterie est trop froide ou trop chaude
(le chargeur recharge uniquement des batteries
quand leur température est comprise entre 0°C et
45°C); le chargeur revient automatiquement au
mode de charge d'entretien, jusqu'à ce qu'une
température ait atteint entre 0°C et 45°C, après
quoi le chargeur reviendra automatiquement au
mode de charge normal
2) que la batterie soit à remplacer
- en chargeant, le chargeur et la batterie peuvent
devenir chaud au toucher; cette situation est tout à
fait normale et n'indique pas un problème
- s’assurez que l’extérieur de la batterie est propre et
sec avant de la placer dans le chargeur
- ne pas retirez la batterie de l’outil lorsque ce dernier
est en marche
- au cours de la première opération de charge de la
batterie celle-ci n’acceptera que 80% de sa capacité
maximum; toutefois après plusieurs charges et
décharges les batteries devront atteindre ses
capacités maximum et fournir un rendement optimal
- ne pas rechargez trop souvent la batterie si vous
n’avez utilisé l’outil que quelques minutes; sinon il
pourrait en résulter une réduction de la durée
d’utilisation et une perte d’efficacité de la batterie
- il faut que la batterie au cadmium-nickel est tenue
éloignée de l’environnement naturel et ne s’est
débarrassée pas comme ordures ménagères
normales (le symbole 4vous en souvient quand la
nécessité du débarras se présente)
! avant d’envoyer les batteries au recyclage, pour
éviter un eventuel court-circuit, il convient de
revêtir les bornes d’un épais ruban adhésif isolant
- si vous prévoyez de ne pas utiliser l’outil pendant
quelques temps, il serait préférable de débrancher le
chargeur du secteur
●Inversion du sens de rotation 7
- quand l’outil n’est pas réglé exactement sur la
position gauche/droite, il ne peut être mis en marche
! inversez uniquement le sens de rotation lorsque
l’outil est à l’arrêt complet
●Changement des forets 8
- enfoncez le foret le plus profondément possible dans
le mandrin
! ne pas utilisez des forets avec un mors
endommagé
●Réglage du couple (VariTorque) 9
- limite le couple de sortie transmis par le mandrin
(26 positions)
- le couple de sortie augmentera si l’anneau D est
passé de 1 à 25; la position E bloquera le couple pour
permettre le perçage et le vissage dans des travaux
durs
- quand vous devez visser une vis, d’abord
commencez en VariTorque position 1 et augmentez
le couple jusqu’à la vis a atteint la profondeur désirée
●2 Vitesses mécaniques 9
Selectionnez la vitesse désirée avec l'interrupteur C
! changez la vitesse lorsque l'outil fonctionne
lentement
PUISSANCE ELEVEE
- couple élevé
- pour visser et percer de larges diamètres
- pour fileter
VITESSE RAPIDE
- couple bas
- pour percer de petits diamètres
●Témoin de niveau de charge de la batterie 0
●Identification d’embout et rangement (2502/2602) !
Pour identifier et ranger l’embout approprié afin de
visser et de dévisser parfaitement
- retirez le compartiment G simplement en le faisant
coulisser
- pour savoir quel est l’embout le mieux adapté, placez
votre vis sur les différents modèles H
- ouvrez la boîte d’embouts K en appuyant sur la
flèche J
- prenez l’embout le mieux adapté (situé sous les
modèles H) dans la boîte K
●Eclairage intégré (2702) @
Pour une meilleure visibilité dans les zones sombres
●Prise en mains et guidage de l’outil
- tenez les aérations dégagées
- ne pas appuyez trop fortement sur l'outil; laissez l'outil
travailler pour vous
CONSEILS D’UTILISATION
●Utilisez les forets appropriés #
! utilisez seulement des forets bien affûtés
●Quand vous perçez des métaux ferreux
- pour faire un gros trou, faites un avant-trou plus petit
- lubrifiez le foret de temps en temps
●Quand vous devez visser une vis près d’une arête de
bois ou à la fin d’une coupe transversale, il est
préférable de faire un avant-trou afin d’éviter de faire
craquer le bois
●Pour un usage optimal de l’outil une pression constante
sur la vise est necessaire, spécialement durant dévisser
●Quand vous devez visser une vis au bois dûr, il est
préférable de faire un avant-trou
●Perçage sans éclat en bois $
●Pour des suggestions complémentaires voyez
www.skileurope.com
11

GARANTIE / ENVIRONNEMENT
●Veillez à ce que votre outil et le chargeur soient toujours
propres
- le chargeur peut être nettoyé plus efficacement sous
haute-pression (munissez-vous de lunettes de
securité)
- nettoyez les contacteurs du chargeur avec de l’alcool
ou un produit spécial
! débranchez le chargeur du secteur avant de le
nettoyer
●Ce produit SKIL est garanti conformément aux
dispositions légales/nationales; tout dommage dû à
l’usure normale, à une surcharge ou à une mauvaise
utilisation de l’outil, sera exclu de la garantie
●En cas de problème, retournez l’outil ou le chargeur non
démonté au vendeur ou à la station-service SKIL la plus
proche, en joignant la preuve d’achat (les adresses ainsi
que la vue éclatée de l’outil figurent sur
www.skileurope.com)
●Ne pas jetez les outils électriques, les accessoires et
l'emballage dans les ordures ménagères (pour les
pays européens uniquement)
- conformément à la directive européenne 2002/96/EG
relative aux déchets d'équipements électriques ou
électroniques, et à sa transposition dans la législation
nationale, les outils électriques usés doivent être
collectés à part et être soumis à un recyclage
respectueux de l’environnement
- le symbole %vous en souvient quand la nécessité du
débarras se présente
Akku-Bohrschrauber 2502/2602/2702
EINLEITUNG
●Dieses Werkzeug ist bestimmt zum Bohren in Holz,
Metall, Keramik und Kunststoff; Werkzeuge mit
elektronischer Drehzahlregulierung und Rechts-/
Linkslauf sind auch geeignet zum Schrauben und
Gewindeschneiden
●Bitte diese Bedienungsanleitung sorgfältig lesen und
aufbewahren 2
TECHNISCHE DATEN 1
SICHERHEIT
ALLGEMEINE SICHERHEITSHINWEISE
ACHTUNG! Sämtliche Anweisungen sind zu lesen.
Fehler bei der Einhaltung der nachstehend aufgeführten
Anweisungen können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Der nachfolgend
verwendete Begriff "Elektrowerkzeug" bezieht sich auf
netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) ARBEITSPLATZ
a) Halten Sie Ihren Arbeitsbereich sauber und
aufgeräumt. Unordnung und unbeleuchtete
Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Gerät nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der
Benutzung des Elektrowerkzeugs fern. Bei
Ablenkung können Sie die Kontrolle über das Gerät
verlieren.
2) ELEKTRISCHE SICHERHEIT
a) Der Anschlussstecker des Gerätes muss in die
Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine
Adapterstecker gemeinsam mit schutzgeerdeten
Geräten. Unveränderte Stecker und passende
Steckdosen verringern das Risiko eines elektrischen
Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberflächen, wie von Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie das Gerät von Regen oder Nässe fern.
Das Eindringen von Wasser in ein Elektrogerät erhöht
das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Gerät
zu tragen, aufzuhängen oder um den Stecker aus
der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich
bewegenden Geräteteilen. Beschädigte oder
verwickelte Kabel erhöhen das Risiko eines elektrischen
Schlages.
3) SICHERHEIT VON PERSONEN
a) Seien Sie aufmerksam, achten Sie darauf, was Sie
tun, und gehen Sie mit Vernunft an die Arbeit mit
einem Elektrowerkzeug. Benutzen Sie das Gerät
nicht, wenn Sie müde sind oder unter dem Einfluss
von Drogen, Alkohol oder Medikamenten stehen.
Ein Moment der Unachtsamkeit beim Gebrauch des
Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je
nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.
c) Entfernen Sie Einstellwerkzeuge oder
Schraubenschlüssel, bevor Sie das Gerät
einschalten. Ein Werkzeug oder Schlüssel, der sich in
einem drehenden Geräteteil befindet, kann zu
Verletzungen führen.
d) Überschätzen Sie sich nicht. Sorgen Sie für einen
sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Gerät in
unerwarteten Situationen besser kontrollieren.
D
12

e) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten Sie Haare,
Kleidung und Handschuhe fern von sich
bewegenden Teilen. Lockere Kleidung, Schmuck oder
lange Haare können von sich bewegenden Teilen
erfasst werden.
f) Wenn Staubabsaug- und -auffangeinrichtungen
montiert werden können, vergewissern Sie sich,
dass diese angeschlossen sind und richtig
verwendet werden. Das Verwenden dieser
Einrichtungen verringert Gefährdungen durch Staub.
4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
ELEKTROWERKZEUGEN
a) Überlasten Sie das Gerät nicht. Verwenden Sie für
Ihre Arbeit das dafür bestimmte Elektrowerkzeug.
Mit dem passenden Elektrowerkzeug arbeiten Sie
besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
c) Stellen Sie sicher, dass das Gerät ausgeschaltet ist,
bevor Sie Geräteeinstellungen vornehmen,
Zubehörteile wechseln oder das Gerät weglegen.
Diese Vorsichtsmaßnahme verhindert den
unbeabsichtigten Start des Geräts.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Gerät nicht benutzen, die mit
diesem nicht vertraut sind oder diese Anweisungen
nicht gelesen haben. Elektrowerkzeuge sind gefährlich,
wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie,
ob bewegliche Geräteteile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des Gerätes
beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Geräts reparieren. Viele Unfälle
haben ihre Ursache in schlecht gewarteten
Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind
leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör,
Einsatzwerkzeuge usw. entsprechend diesen
Anweisungen und so, wie es für diesen speziellen
Gerätetyp vorgeschrieben ist. Berücksichtigen Sie
dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen
Anwendungen kann zu gefährlichen Situationen führen.
5) SORGFÄLTIGER UMGANG UND GEBRAUCH VON
AKKUGERÄTEN
a) Stellen Sie sicher, dass das Gerät ausgeschaltet ist,
bevor Sie den Akku einsetzen. Das Einsetzen eines
Akkus in ein Elektrowerkzeug, das eingeschaltet ist,
kann zu Unfällen führen.
b) Laden Sie die Akkus nur in Ladegeräten auf, die
vom Hersteller empfohlen werden. Für ein Ladegerät,
das für eine bestimmte Art von Akkus geeignet ist,
besteht Brandgefahr, wenn es mit anderen Akkus
verwendet wird.
c) Verwenden Sie nur die dafür vorgesehenen Akkus in
den Elektrowerkzeugen. Der Gebrauch von anderen
Akkus kann zu Verletzungen und Brandgefahr führen.
d) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen
Metallgegenständen, die eine Überbrückung der
Kontakte verursachen könnten. Ein Kurzschluss
zwischen den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
e) Bei falscher Anwendung kann Flüssigkeit aus dem
Akku austreten. Vermeiden Sie den Kontakt damit.
Bei zufälligem Kontakt mit Wasser abspülen. Wenn
die Flüssigkeit in die Augen kommt, nehmen Sie
zusätzlich ärztliche Hilfe in Anspruch. Austretende
Akkuflüssigkeit kann zu Hautreizungen oder
Verbrennungen führen.
6) SERVICE
a) Lassen Sie Ihr Gerät nur von qualifiziertem
Fachpersonal und nur mit Original-Ersatzteilen
reparieren. Damit wird sichergestellt, dass die
Sicherheit des Geräts erhalten bleibt.
SICHERHEITSHINWEISE FÜR AKKU-BOHRSCHRAUBER
●Vermeiden Sie Beschädigungen durch Schrauben,
Nägel und ähnliches an Ihrem Werkstück; entfernen Sie
diese vor Arbeitsbeginn
●Stets nachprüfen, daß die Netzspannung mit der auf
dem Typenschild des Ladegeräts angegebenen
Spannung übereinstimmt (mit 230V oder 240V
beschriftete Ladegeräte können auch an 220V betrieben
werden)
●Im Falle von atypischem Verhalten oder
Fremdgeräuschen schalten Sie das Werkzeug sofort
aus oder ziehen Sie den Netzstecker des Ladegeräts
aus der Steckdose
●SKIL kann nur dann die einwandfreie Funktion des
Werkzeuges zusichern, wenn Original-Zubehör
verwendet wird
●Nur Zubehör verwenden, dessen zulässige Drehzahl
mindestens so hoch ist wie die höchste Leerlaufdrehzahl
des Werkzeuges
●Der Benutzer dieses Werkzeuges sollte älter als
16 Jahre sein
●Vermeiden Sie beim Bohren oder Schrauben die
Berührung mit elektrischen Leitungen
●Stellen Sie sicher dass Schalter F 57sich in der
mittel- (Schluss-) Position befindet, bevor Sie Werkzeug-
einstellungen vorhnehmen oder Zubehör wechseln,
sowie beim Tragen oder Weglegen des Werkzeuges
AUFLADEN/BATTERIEN
●Laden Sie die Batterie ausschließlich durch das
mitgelieferte Ladegerät auf
●Die Kontakte im Ladegerät nicht berühren
●Setzen Sie das Werkzeug/Ladegerät/Batterie niemals
dem Regen aus
13

●Laden Sie die Batterie niemals im Freien auf 3
●Bewahren Sie das Werkzeug/Ladegerät/Batterie stets
bei Raumtemperaturen unter 40° C und über 0° auf
●Wegen Explosionsgefahr darf die Batterie keinesfalls
erhitzt werden
●Bei Beschädigung, extremer Belastung oder extremer
Temperatur, könnten die Batterien auslaufen
- hat eine Berührung mit der Batterieflüssigkeit
stattgefunden, sofort mit Wasser und Seife waschen,
anschließend mit Zitronensaft oder Essig abspülen
- sollte die Batterieflüssigkeit in die Augen gelangt sein,
sofort mit sauberem Wasser mindestens 10 Minuten
gründlich spülen und unverzüglich einen Arzt
aufsuchen
●Wenn sich die Batterie nicht im Werkzeug oder
Ladegerät befindet, vermeiden Sie, daß diese mit
Nägeln, Schrauben, Schlüsseln oder anderen Metallen
in Berührung kommt, um Kriechströme zu vermeiden
●Beschädigte Ladegeräte nicht in Betrieb nehmen;
bringen Sie das Gerät zwecks Überprüfung stets zu
einer unserer offiziellen SKIL-Vertragswerkstätten
●Ladegerät nicht weiter verwenden, wenn Kabel oder
Stecker beschädigt sind, sondern Kabel oder
Netzstecker sofort ersetzen bei einer unserer offiziellen
SKIL-Vertragswerkstätten
●Beschädigte Batterien nicht weiter verwenden, sondern
sofort ersetzen
●Zerlegen Sie niemals das Ladegerät oder die Batterie
●Nicht versuchen, nicht-aufladbare Batterien mit dem
Ladegerät zu laden
ANWENDUNG
●Kombinationsschalter A 5für Ein/Aus und
Geschwindigkeits-Kontrolle
Durch mehr oder weniger Druck auf den Schalter kann
die Geschwindigkeit stufenlos von Null bis zur
maximalen Drehzahl geregelt werden
●Aufladen der Batterie 6
- neue Werkzeuge sind nicht aufgeladen
- Ladegerät an die Netzspannung anschließen
- Signal B leuchtet auf
- die Batterie in das Ladegerät einführen
- Signal B blinkt, womit eine Ladung angezeigt wird (6a)
- nach ungefähr 1 Stunde Ladezeit ist die Batterie voll
aufgeladen und das Blinksignal B wird dann konstant
angezeigt, worauf das Ladegerät ganz automatisch
auf "Erhaltladen" umschaltet (6b)
! die Batterie sollte nach Beendigung des
Ladevorganges vom Ladegerät genommen werden,
womit sich die Lebensdauer der Batterie verlängert
WICHTIG:
- falls Signal B nicht nach Einlage des Batteries blinkt
(6b), könnte es bedeuten:
1) daß die Batterie zu kalt oder zu warm ist (Ladung
nur möglich bei Batterie-Temperaturen zwischen
0° und 45°); das Ladegerät wird dann automatisch
auf "Erhaltladen" umschalten, bis eine Temperatur
zwischen 0° und 45° erreicht ist, dann schaltet das
Ladegerät automatisch auf Normalladen um
2) daß die Batterie ersetzt werden muß
- beim Aufladen könnten Ladegerät und Batterie warm
werden; dies ist normal und kein Problem
- achten Sie darauf, daß die Batterie-Außenfläche
sauber und trocken ist, bevor Sie die Batterie in das
Ladegerät einsetzen
- die Batterie darf nicht während des Betriebs des
Werkzeuges abgenommen werden
- die Batterie nimmt bei der ersten Ladung nur etwa
80% der maximalen Kapazität auf; bei den folgenden
Ladevorgängen steigt die Aufnahmekapazität auf
100% an
- die Batterie sollte nicht nach jeder kurzen Benutzung
des Werkzeuges immer wieder geladen werden, da
dies den Verschleiß erhöhen kann
- die Nickel-Kadmium Batterie muß ordnungsgemäß
entsorgt werden und darf nicht in den Hausmüll
gelangen (hieran soll Sie Symbol 4erinnern)
! bevor Sie die Batterie entsorgen, schützen Sie die
Batterieenden mit einem schweren Band, um so
Kriechströme zu vermeiden
- wenn Sie Ihr Werkzeug lange nicht verwenden,
sollten Sie den Netzstecker des Ladegeräts aus der
Steckdose ziehen
●Umschalten der Drehrichtung 7
- wenn die links/rechts Position nicht richtig einrastet,
kann der Schalter A 5nicht betätigt werden
! Drehrichtung nur dann umschalten, wenn das
Werkzeug vollkommen stillsteht
●Wechseln von Bits 8
- führen Sie das Bit so tief wie möglich in das
Bohrfutter ein
! benutzen Sie keine Bits mit beschädigtem Schaft
●Drehmoment-Kontrolle (VariTorque) 9
- begrenzt das Drehmoment am Bohrfutter
(26 Einstellungen)
- das Drehmoment wird erhöht indem man
Kupplungsring D von 1 auf 25 dreht; in der Position E
wird die Kupplung gesperrt um schwere Bohr- und
Schraubarbeiten auszuführen
- beim Eindrehen einer Schraube beginnen Sie
zunächst mit der VariTorque Position 1 und erhöhen
dann langsam, bis die gewünschte Tiefe erreicht ist
●2 Mechanische Geschwindigkeiten 9
Schalter C auf gewünschte Geschwindigkeit stellen
! betätigen Sie den Bedienungsschalter während
das Werkzeug langsam läuft
HOHE LEISTUNG
- hohes Drehmoment
- zum Schrauben und Bohren von großen
Durchmessern
- zum Gewindebohren
HOHE DREHZAHL
- niedriges Drehmoment
- zum Bohren von kleinen Durchmessern
●Akkuladeanzeige 0
Gibt verbleibende Akkukapazität an
●Schraubbit-Identifizierung und -Verwahrung
(2502/2602) !
Identifiziert und verwahrt das richtige Bit zum perfekten
Schrauben
14

- Fach G einfach durch Herunterschieben entfernen
- Schraube mit geprägten Schraubbit-Köpfen H
abstimmen, um auszuprobieren, welcher am besten
passt
- Bit-Speicher K durch Drücken von Pfeil J öffnen
- am besten passendes Schraubbit (unter am besten
passendem, geprägtem Schraubbit-Kopf H befindlich)
aus Speicher K nehmen
●Aufklappbare Beleuchtung (2702) @
Verbessert die Sicht auf das Werkstück in schlecht
beleuchteten Bereichen
●Halten und Führen des Werkzeuges
- halten Sie die Lüftungsschlitze offen
- nicht zuviel Druck auf das Werkzeug ausüben; lassen
Sie das Werkzeug für Sie arbeiten
ANWENDUNG
●Die entsprechenden Bits verwenden #
! nur scharfe Bits verwenden
●Beim Bohren in Metall
- kleines Loch vorbohren wenn ein größeres Loch
benötigt ist
- Bits gelegentlich mit Öl einfetten
●Beim Eindrehen einer Schraube am Ende oder
Kopfstück eines Holzes sollte ein Loch vorgebohrt
werden um ein Spalten des Holzes zu vermeiden
●Für einen optimalen Gebrauch des Werkzeuges ist ein
ständiger Druck auf die Schraube notwendig, besonders
während des Ausschraubens
●Beim Eindrehen einer Schraube in Hartholz sollte ein
Loch vorgebohrt werden
●Splitterfreies Bohren in Holz $
●Für mehr Tips siehe www.skileurope.com
GARANTIE / UMWELT
●Halten Sie Ihr Werkzeug und Ladegerät sauber
- das Ladegerät kann am besten mit Druckluft gereinigt
werden (tragen Sie eine Schutzbrille)
- säubern Sie die Kontakte des Ladegeräts entweder
mit Alkohol oder Kontaktreiniger
! den Netzstecker des Ladegeräts aus der
Steckdose ziehen, bevor Sie das Ladegerät
säubern
●Für dieses SKIL-Erzeugnis leisten wir Garantie gemäß
den gesetzlichen/landesspezifischen Bestimmungen;
Schäden, die auf natürliche Abnutzung, Überlastung
oder unsachgemäße Behandlung zurückzuführen sind,
bleiben von der Garantie ausgeschlossen
●Bei Beanstandung das Werkzeug oder Ladegerät
unzerlegt, zusammen mit dem Kaufbeleg, an den
Lieferer oder die nächste SKIL-Vertragswerkstätte
senden (die Anschriftenlisten so wie die
Ersatzteilzeichnung des Werkzeuges finden Sie unter
www.skileurope.com)
●Elektrowerkzeuge, Zubehör und Verpackungen nicht
in den Hausmüll werfen (nur für EU-Länder)
- gemäss Europäischer Richtlinie 2002/96/EG über
Elektro- und Elektronik- Altgeräte und Umsetzung in
nationales Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und einer
umweltgerechten Wiederververtung zugeführt werden
- hieran soll Sie Symbol %erinnern
Oplaadbare boor-/ 2502/2602/2702
schroefmachine
INTRODUKTIE
●Deze machine is bestemd voor het boren in hout,
metaal, keramiek en kunststof; machines met
elektronische toerentalregeling en rechts-/linksdraaien
zijn ook geschikt voor het in- en uitdraaien van
schroeven en het snijden van schroefdraad
●Lees en bewaar deze gebruiksaanwijzing 2
TECHNISCHE SPECIFIKATIES 1
VEILIGHEID
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LET OP! Lees alle voorschriften. Wanneer de volgende
voorschriften niet in acht worden genomen, kan dit een
elektrische schok, brand of ernstig letsel tot gevolg hebben.
Het hierna gebruikte begrip „elektrisch gereedschap” heeft
betrekking op elektrische gereedschappen voor gebruik op
het stroomnet (met aansluitkabel) en op elektrische
gereedschappen voor gebruik met een accu (zonder
aansluitkabel).
1) WERKOMGEVING
a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot
ongevallen leiden.
b) Werk met het gereedschap niet in een omgeving met
explosiegevaar waarin zich brandbare vloeistoffen,
gassen of stof bevinden. Elektrische gereedschappen
veroorzaken vonken die het stof of de dampen tot
ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het
gebruik van het elektrische gereedschap uit de
buurt. Wanneer u wordt afgeleid, kunt u de controle
over het gereedschap verliezen.
2) ELEKTRISCHE VEILIGHEID
a) De aansluitstekker van het gereedschap moet in het
stopcontact passen. De stekker mag in geen geval
worden veranderd. Gebruik geen adapterstekkers in
combinatie met geaarde gereedschappen.
Onveranderde stekkers en passende stopcontacten
beperken het risico van een elektrische schok.
NL
15

b) Voorkom aanraking van het lichaam met geaarde
oppervlakken, bijvoorbeeld van buizen,
verwarmingen, fornuizen en koelkasten. Er bestaat
een verhoogd risico door een elektrische schok wanneer
uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en
vocht. Het binnendringen van water in het elektrische
gereedschap vergroot het risico van een elektrische
schok.
d) Gebruik de kabel niet voor een verkeerd doel, om
het gereedschap te dragen of op te hangen of om de
stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en
bewegende gereedschapdelen. Beschadigde of in de
war geraakte kabels vergroten het risico van een
elektrische schok.
3) VEILIGHEID VAN PERSONEN
a) Wees alert, let goed op wat u doet en ga met
verstand te werk bij het gebruik van het elektrische
gereedschap. Gebruik het gereedschap niet
wanneer u moe bent of onder invloed staat van
drugs, alcohol of medicijnen. Een moment van
onoplettendheid bij het gebruik van het gereedschap
kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en
altijd een veiligheidsbril. Het dragen van persoonlijke
beschermende uitrusting zoals een stofmasker,
slipvaste werkschoenen, een veiligheidshelm of
gehoorbescherming, afhankelijk van de aard en het
gebruik van het elektrische gereedschap, vermindert het
risico van verwondingen.
c) Verwijder instelgereedschappen of schroefsleutels
voordat u het gereedschap inschakelt. Een
instelgereedschap of sleutel in een draaiend deel van
het gereedschap kan tot verwondingen leiden.
d) Overschat uzelf niet. Zorg ervoor dat u stevig staat
en steeds in evenwicht blijft. Daardoor kunt u het
gereedschap in onverwachte situaties beter onder
controle houden.
e) Draag geschikte kleding. Draag geen loshangende
kleding of sieraden. Houd haren, kleding en
handschoenen uit de buurt van bewegende delen.
Loshangende kleding, sieraden en lange haren kunnen
door bewegende delen worden meegenomen.
f) Wanneer stofafzuigings- of stofopvang-
voorzieningen kunnen worden gemonteerd, dient u
zich ervan te verzekeren dat deze zijn aangesloten
en juist worden gebruikt. Het gebruik van deze
voorzieningen beperkt het gevaar door stof.
4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE
GEREEDSCHAPPEN
a) Overbelast het gereedschap niet. Gebruik voor uw
werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische
gereedschap werkt u beter en veiliger binnen het
aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de
schakelaar defect is. Elektrisch gereedschap dat niet
meer kan worden in- of uitgeschakeld, is gevaarlijk en
moet worden gerepareerd.
c) Controleer dat het gereedschap uitgeschakeld is
voordat u het gereedschap instelt, toebehoren
wisselt of het gereedschap weglegt. Deze
voorzorgsmaatregel voorkomt onbedoeld starten van het
gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen
buiten bereik van kinderen. Laat het gereedschap
niet gebruiken door personen die er niet mee
vertrouwd zijn en deze aanwijzingen niet hebben
gelezen. Elektrische gereedschappen zijn gevaarlijk
wanneer deze door onervaren personen worden
gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controleer of
bewegende delen van het gereedschap correct
functioneren en niet vastklemmen en of onderdelen
zodanig gebroken of beschadigd zijn dat de werking
van het gereedschap nadelig wordt beïnvloed. Laat
beschadigde delen repareren voordat u het
gereedschap gebruikt. Veel ongevallen hebben hun
oorzaak in slecht onderhouden elektrische
gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en
schoon. Zorgvuldig onderhouden snijdende
inzetgereedschappen met scherpe snijkanten klemmen
minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren,
inzetgereedschappen en dergelijke volgens deze
aanwijzingen en zoals voor dit speciale
gereedschapstype voorgeschreven. Let daarbij op
de arbeidsomstandigheden en de uit te voeren
werkzaamheden. Het gebruik van elektrische
gereedschappen voor andere dan de voorziene
toepassingen kan tot gevaarlijke situaties leiden.
5) GEBRUIK EN ONDERHOUD VAN
ACCUGEREEDSCHAPPEN
a) Controleer dat het gereedschap uitgeschakeld is
voordat u de accu in het gereedschap zet. Het
inzetten van een accu in elektrisch gereedschap dat
ingeschakeld is, kan tot ongevallen leiden.
b) Laad accu's alleen op in oplaadapparaten die door
de fabrikant worden geadviseerd. Voor een
oplaadapparaat dat voor een bepaald type accu
geschikt is, bestaat brandgevaar wanneer het met
andere accu's wordt gebruikt.
c) Gebruik alleen de daarvoor bedoelde accu's in de
elektrische gereedschappen. Het gebruik van andere
accu's kan tot verwondingen en brandgevaar leiden.
d) Voorkom aanraking van de niet-gebruikte accu met
paperclips, munten, sleutels, spijkers, schroeven en
andere kleine metalen voorwerpen die overbrugging
van de contacten kunnen veroorzaken. Kortsluiting
tussen de accucontacten kan brandwonden of brand tot
gevolg hebben.
e) Bij verkeerd gebruik kan vloeistof uit de accu
lekken. Voorkom contact. Spoel bij onvoorzien
contact met water af. Wanneer de vloeistof in de
ogen komt, dient u bovendien een arts te
raadplegen. Gelekte accuvloeistof kan tot huidirritaties
en verbrandingen leiden.
16

6) SERVICE
a) Laat het gereedschap alleen repareren door
gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee
wordt gewaarborgd dat de veiligheid van het
gereedschap in stand blijft.
VEILIGHEIDSVOORSCHRIFTEN VOOR OPLAADBARE
BOOR-/SCHROEFMACHINES
●Voorkom schade, die kan onstaan door schroeven,
spijkers en andere voorwerpen in uw werkstuk; verwijder
deze, voordat u aan een karwei begint
●Controleer of het voltage, dat vermeld staat op het
typeplaatje van het oplaadapparaat, overeenkomt met
de netspanning (met 230V of 240V aangeduide
oplaadapparaten kunnen ook op 220V aangesloten
worden)
●In geval van electrische of mechanische storing, de
machine onmiddellijk uitschakelen of het
oplaadapparaat uit het stopkontakt halen
●SKIL kan alleen een correcte werking van de machine
garanderen, indien originele accessoires worden gebruikt
●Gebruik alleen accessoires met een toegestaan
toerental, dat minstens even hoog is als het hoogste
onbelaste toerental van de machine
●Deze machine mag niet worden gebruikt door mensen,
die jonger zijn dan 16 jaar
●Zorg ervoor, dat u niet boort of schroeft in gebieden,
waar zich electriciteitsdraden bevinden
●Zorg ervoor, dat schakelaar F 57in de midden-
(blokkeer-) positie staat, vóórdat u de machine instelt of
accessoires verwisselt, en ook wanneer u de machine
draagt of opbergt
OPLADEN/BATTERIJEN
●Laad de batterij alleen met het bijgeleverde
oplaadapparaat op
●Raak de contacten in het oplaadapparaat niet aan
●Stel machine/oplaadapparaat/batterij niet bloot aan regen
●Laad de batterij uitsluitend binnenshuis op 3
●Bewaar de machine/oplaadapparaat/batterij op een
plaats, waar de temperatuur niet hoger dan 40° C kan
worden of onder 0° C kan zakken
●Batterijen kunnen bij verhitting exploderen; verbrand of
verhit de batterij dus nooit
●Bij beschadiging, extreem gebruik en extreme
temperaturen, kunnen batterijen gaan lekken
- als de vloeistof op uw huid terecht komt, was deze
dan snel af met water en zeep en spoel vervolgens
goed met citroensap of azijn
- als de vloeistof in uw ogen komt, spoel uw ogen dan
met schoon water gedurende minstens 10 minuten en
raadpleeg onmiddellijk uw arts
●Wanneer de batterij zich niet in de machine of het
oplaadapparaat bevindt, dient deze uit de buurt gehouden
te worden van metalen voorwerpen, zoals spijkers,
schroeven, sleutels enz., om kortsluiting te voorkomen
●Gebruik het oplaadapparaat niet wanneer deze
beschadigd is; breng deze naar één van de officieel
aangestelde SKIL Service Stations voor een
veiligheidstest
●Gebruik het oplaadapparaat niet, wanneer snoer of
stekker beschadigd is; laat snoer of stekker onmiddellijk
bij één van de officieel aangestelde SKIL Service
Stations vervangen
●Gebruik de batterij niet, wanneer deze beschadigd is;
vervang deze onmiddellijk
●Haal het oplaadapparaat of de batterij niet uit elkaar
●Niet proberen om niet-oplaadbare batterijen met het
oplaadapparaat te laden
GEBRUIK
●Gecombineerde schakelaar A 5voor aan/uit en
toerentalregeling
Regel het toerental traploos van 0 tot maximum door de
schakelaar dieper in te drukken
●Opladen batterij 6
- batterij van nieuwe machines is niet volledig
opgeladen
- steek het oplaadapparaat in het stopkontakt
- steek het oplaadapparaat in het stopkontakt
- lampje B gaat branden
- steek de batterij in het oplaadapparaat
- lampje B gaat knipperen, wat aangeeft dat de batterij
opgeladen wordt (6a)
- na ongeveer 1 uur is de batterij volledig geladen en
gaat lampje B, na het knipperen, continu branden,
waarbij het oplaadapparaat automatisch op
onderhoudsladen overschakelt (6b)
! haal de batterij na het opladen uit het
oplaadapparaat; de batterij gaat dan langer mee
BELANGRIJK:
- als lampje B niet knippert nadat een batterij is
geplaatst (6b), kan het zijn dat:
1) de batterij te koud of te warm is (het
oplaadapparaat laadt batterijen alleen op, wanneer
hun temperatuur tussen 0° en 45° ligt); het
oplaadapparaat schakelt automatisch over op
onderhoudsladen, totdat een temperatuur tussen
0° en 45° bereikt is, waarna het oplaadapparaat
automatisch op normaalladen zal overschakelen
2) de batterij vervangen dient te worden
- tijdens het laden kunnen het oplaadapparaat en de
batterij warm aanvoelen; dit is normaal en geen
indicatie voor een probleem
- zorg ervoor, dat de buitenkant van de batterij schoon
en droog is, voordat u deze in het oplaadapparaat
steekt
- haal de batterij niet uit de machine, wanneer deze in
gebruik is
- de batterij kan de eerste keer maar tot 80% van zijn
maximale kapaciteit opgeladen worden; pas nadat de
batterij enkele malen gebruikt en weer opgeladen is,
wordt het volle vermogen bereikt
- laad de batterij niet herhaaldelijk, na enkele minuten
gebruik, op; dit kan krachtverlies van de batterij tot
gevolg hebben
- de nikkel-cadmium batterij moet uit het milieu
gehouden worden en mag daarom niet in het vuilnis
terecht komen (symbool 4zal u in het afdankstadium
hieraan herinneren)
17

! bescherm de batterij-contacten met stevig
plakband voordat ze afgedankt worden, om
kortsluiting te voorkomen
- als u denkt uw machine gedurende lange tijd niet te
gebruiken, kunt u het best het oplaadapparaat uit het
stopkontakt halen
●Omschakelen van draairichting 7
- als de omkeerschakelaar niet in de uiterste stand op
links/rechts staat, kan schakelaar A 5niet ingedrukt
worden
! schakel alleen om als de machine volledig stilstaat
●Verwisselen van accessoires 8
- plaats het accessoire zo diep mogelijk in de boorkop
! gebruik geen accessoires met beschadigde
schacht
●Instelbaar koppel (VariTorque) 9
- regelt de grootte van het afgegeven koppel
(26 instelmogelijkheden)
- het afgegeven koppel zal toenemen als
koppelingsring D wordt versteld van positie 1 naar
positie 25; in positie E is de koppeling geblokkeerd,
hetgeen zware schroefwerkzaamheden en boren
mogelijk maakt
- voor het indraaien van schroeven met VariTorque
positie 1 beginnen en het koppel verhogen, totdat de
gewenste diepte is bereikt
●2 Mechanische snelheden 9
Zet schakelaar C op de gewenste snelheid
! verander snelheid als machine langzaam loopt
HOOG VERMOGEN
- hoog koppel
- voor schroeven en boren van grote diameters
- voor draadtappen
HOGE SNELHEID
- lager koppel
- voor boren van kleine diameters
●Batterijniveau-indicator 0
Toont het energieniveau van de batterij
●Schroefstift-identificatie en -opbergvak (2502/2602) !
Voor het identificeren en opbergen van de juiste
schroefstift voor een probleemloze schroefklus
- verwijder compartiment G door het eenvoudigweg
van de machine af te schuiven
- pas de schroef op schroefprofielen H om uit te
proberen welke het beste past
- open opbergvak K door op pijl J te duwen
- neem de best-passende schroef (gelegen onder het
best-passende schroefprofiel H) uit opbergvak K
●Uitklapbare lamp (2702) @
Verbetert het zicht op slecht verlichte plaatsen
●Vasthouden en leiden van de machine
- houd de ventilatie-openingen onbedekt
- oefen niet te veel druk uit; laat de machine het werk
voor u doen
TOEPASSINGSADVIES
●Gebruik de juiste accessoires #
! gebruik uitsluitend scherpe boorpunten
●Bij het boren van harde metalen
- een kleiner gat voorboren, wanneer een groot gat
nodig is
- vet de boorpunt af en toe met olie in
●Altijd een gat voorboren bij het schroeven in/vlakbij de
kopse- of zijkant van hout
●Voor een optimaal gebruik van uw machine is het nodig
stevig op de schroef te drukken, met name bij uitdraaien
●Voor het indraaien van schroeven in hard hout dient een
gat voorgeboord te worden
●Splintervrij boren in hout $
●Voor meer tips zie www.skileurope.com
GARANTIE / MILIEU
●Houd machine en oplaadapparaat schoon
- het oplaadapparaat kan het best met een
hogeluchtdruk-apparaat schoongemaakt worden
(draag veiligheidsbril)
- maak de laadcontactpunten van het oplaadapparaat
schoon met alcohol of speciaal contactpunten-
schoonmaakmiddel
! haal het oplaadapparaat uit het stopkontakt
voordat u deze schoonmaakt
●Voor dit SKIL-product geven wij garantie volgens de
wettelijk geldende bepalingen; schade, die terug te
voeren is op natuurlijke slijtage, overbelasting of
onachtzaam gebruik, is van deze garantie uitgesloten
●In geval van een klacht de machine of het
oplaadapparaat ongedemonteerd, samen met het
aankoopbewijs, naar het verkoopadres of het
dichtstbijzijnde SKIL service-station opsturen (de
adressen evenals de onderdelentekening van de
machine vindt u op www.skileurope.com)
●Geef electrisch gereedschap, accessoires en
verpakkingen niet met het huisvuil mee (alleen voor
EU-landen)
- volgens de Europese richtlijn 2002/96/EG inzake
oude electrische en electronische apparaten en de
toepassing daarvan binnen de nationale wetgeving,
dient afgedankt electrisch gereedschap gescheiden
te worden ingezameld en te worden afgevoerd naar
een recycle-bedrijf, dat voldoet aan de geldende
milieu-eisen
- symbool %zal u in het afdankstadium hieraan
herinneren
Sladdlös borrmaskin/ 2502/2602/2702
skruvdragare
INTRODUKTION
●Maskinen är avsedd för borrning i trä, metall, keramik
och plast; maskiner med elektronisk varvtalsreglering
och höger-/ vänstergång är även lämpliga för
skruvdragning och gängskärning
●Läs och spara denna instruktionsbok 2
S
18

TEKNISKA DATA 1
SÄKERHET
ALLMÄNNA SÄKERHETSANVISNINGAR
OBS! Samtliga anvisningar ska läsas. Fel som uppstår
till följd av att anvisningarna nedan inte följts kan orsaka
elektriskt slag, brand och/eller allvarliga kroppsskador.
Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd) och till batteridrivna elverktyg
(sladdlösa).
1) ARBETSPLATS
a) Håll arbetsplatsen ren och välbelyst. Oordning på
arbetsplatsen och dåligt belyst arbetsområde kan leda
till olyckor.
b) Använd inte elverktyget i explosionsfarlig
omgivning med brännbara vätskor, gaser eller
damm. Elverktygen alstrar gnistor som kan antända
dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och
obehöriga personer på betryggande avstånd. Om du
störs av obehöriga personer kan du förlora kontrollen
över elverktyget.
2) ELEKTRISK SÄKERHET
a) Elverktygets stickpropp måste passa till
vägguttaget. Stickproppen får absolut inte
förändras. Använd inte adapterkontakter
tillsammans med skyddsjordade elverktyg.
Oförändrade stickproppar och passande vägguttag
reducerar risken för elektriskt slag.
b) Undvik kroppskontakt med jordade ytor som t. ex.
rör, värmeelement, spisar och kylskåp. Det finns en
större risk för elektriskt slag om din kropp är jordad.
c) Skydda elverktyget mot regn och väta. Tränger vatten
in i ett elverktyg ökar risken för elektriskt slag.
d) Missbruka inte nätsladden och använd den inte för
att bära eller hänga upp elverktyget och inte heller
för att dra stickproppen ur vägguttaget. Håll
nätsladden på avstånd från värme, olja, skarpa
kanter och rörliga maskindelar. Skadade eller
tilltrasslade ledningar ökar risken för elektriskt slag.
3) PERSONSÄKERHET
a) Var uppmärksam, kontrollera vad du gör och använd
elverktyget med förnuft. Använd inte elverktyget när
du är trött eller om du är påverkad av droger,
alkohol eller mediciner. Under användning av
elverktyg kan även en kort ouppmärksamhet leda till
allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och
skyddsglasögon. Den personliga skyddsutrustningen
som t. ex. dammfiltermask, halkfria säkerhetsskor, hjälm
eller hörselskydd – med beaktande av elverktygets
modell och driftsätt – reducerar risken för kroppsskada.
c) Ta bort alla inställningsverktyg och skruvnycklar
innen du kopplar på elverktyget. Ett verktyg eller en
nyckel i en roterande komponent kan medföra
kroppsskada.
d) Överskatta inte din förmåga. Se till att du står
stadigt och håller balansen. I detta fall kan du lätttare
kontrollera elverktyget i oväntade situationer.
e) Bär lämpliga kläder. Bär inte löst hängande kläder
eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar. Löst hängande kläder,
smycken och långt hår kan dras in av roterande delar.
f) Vid elverktyg med dammutsugnings- och
-uppsamlingsutrustning kontrollera att
anordningarna är rätt monterade och används på
korrekt sätt. Dessa anordningar reducerar faroriskerna i
samband med damm.
4) OMSORGSFULL HANTERING OCH ANVÄNDNING
AV ELVERKTYG
a) Överbelasta inte elverktyget. Använd för aktuellt
arbete avsett elverktyg. Med ett lämpligt elverktyg kan
du arbeta bättre och säkrare inom angivet effektområde.
b) Ett elverktyg med defekt strömställare får inte längre
användas. Ett elverktyg som inte kan kopplas in eller ur
är farligt och måste repareras.
c) Kontrollera att elverktyget är frånkopplat innan
inställningar utförs, tillbehörsdelar byts ut eller
elverktyget lagras. Denna skyddsåtgärd förhindrar
oavsiktlig inkoppling av elverktyget.
d) Förvara elverktygen oåtkomliga för barn. Låt
elverktyget inte användas av personer som inte är
förtrogna med dess användning eller inte läst denna
anvisning. Elverktygen är farliga om de används av
oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga
komponenter fungerar felfritt och inte kärvar, att
komponenter inte brustit eller skadats; orsaker som
kan leda till att elverktygets funktioner påverkas
menligt. Låt skadade delar repareras innan
elverktyget återanvänds. Många olyckor orsakas av
dåligt skötta elverktyg.
f) Håll skärverktygen skarpa och rena. Omsorgsfullt
skötta skärverktyg med skarpa eggar kommer inte så
lätt i kläm och går lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv.
enlig dessa anvisningar och på sätt som föreskrivits
för aktuell verktygmodell. Ta hänsyn till
arbetsvillkoren och arbetsmomenten. Används
elverktyget på icke ändamålsenligt sätt kan farliga
situationer uppstå.
5) OMSORGSFULL HANTERING OCH ANVÄNDNING
AV SLADDLÖSA ELVERKTYG
a) Kontrollera att elverktyget är frånkopplat innan
batteriet läggs in. Insättning av batteriet i ett inkopplat
elverktyg kan leda till olyckor.
b) Ladda batterierna endast i de laddare som
tillverkaren rekommenderat. Om en laddare som är
avsedd för en viss typ av batterier används för andra
batterityper finns risk för brand.
c) Använd endast batterier som är avsedda för aktuellt
elverktyg. Används andra batterier finns risk för
kropsskada och brand.
19

d) Håll gem, mynt, nycklar, spikar, skruvar och andra
små metallföremål på avstånd från reservbatterier
för att undvika en bygling av kontakterna. En
kortslutning av batteriets kontakter kan leda till
brännskador eller brand.
e) Om batteriet används på fel sätt finns risk för att
vätska rinner ur batteriet. Undvik kontakt med
vätskan. Vid oavsiktlig kontakt spola med vatten.
Om vätska kommer i kontakt med ögonen uppsök
dessutom läkare. Batterivätskan kan medföra
hudirritation eller brännskada.
6) SERVICE
a) Låt elverktyget repareras endast av kvalificerad
fackpersonal och med originalreservdelar.
Detta garanterar att elverktygets säkerhet upprätthålls.
SÄKERHETSANVISNINGAR FÖR SLADDLÖS
BORRMASKIN/SKRUVDRAGAR
●Undvik skador genom att ta bort skruvar, spikar eller
andra föremål ur arbetsstycket; ta dem bort innan du
startar ett arbete
●Kontrollera alltid att den tillförda strömtypen stämmer
med spänningen som anges på laddarens märkplåt
(laddarer med beteckningen 230V eller 240V kan även
anslutas till 220V)
●I händelse av onormala elektriska eller mekaniska
störningar, stäng genast av maskinen eller dra ur
laddarens stickpropp från elurtaget
●SKIL kan endast garantera att maskinen fungerar felfritt
om originaltillbehör används
●Använd endast tillbehör vilkas tillåtna varvtal åtminstone
motsvarar maskinens högsta tomgångsvarvtal
●Denna maskin bör ej användas av personer under
16 års ålder
●Var försiktig vid borrning eller skruvning på ställen där
det finns elektriska ledningar
●Kontrollera att strömbrytare F 57är i mellan position
(låst läge) innan inställningar utförs eller tillbehörsdelar
byts eller maskinen transporteras eller lagras
LADDNING/BATTERIERNA
●Ladda endast batteriet med den medföljande laddaren
●Rör inte kontakten i laddaren
●Utsätt inte maskinen/laddaren/batteriet för regn
●Ladda aldrig batteriet utomhus 3
●Förvara maskinen/laddaren/batteriet i lokaler, där
temperaturen inte överstiger 40° C eller faller under 0° C
●Batterierna exploderar i eld, så bränn aldrig upp ett
batteriet
●Om batteriet är skadat, och under extrema användnings-
och temperaturförhållanden, kan de börja läcka
- om du får batterisyra på huden, tvätta snabbt av
denna med tvål och vatten, sedan med citronsaft eller
vinäger
- om du får batterisyra i ögonen, badda ögonen med
rent vatten i minst 10 min. och sök läkare omedelbart
●När batteriet inte sitter i maskinen eller i laddaren skall
de hållas ifrån metallföremål såsom spikar, skruvar,
nycklar etc. för att undvika kortslutning
●Anslut aldrig trasig laddare; lämna dem till en
auktoriserad SKIL serviceverkstad för säkerhetskontroll
●Använd ej laddaren när sladd eller stickpropp är trasig;
sladd eller stickpropp skall omedelbart bytas ut på
någon av SKIL’s auktoriserade serviceverkstäder
●Använd aldrig trasig batteriet; de skall omedelbart bytas
ut
●Försök ej ta isär laddaren eller batteriet
●Ej återuppladdningsbara batterier får ej uppladdas med
laddaren
ANVÄNDNING
●Kombinerad strömbrytare A 5för till/från och
hastighetskontroll
Du kan variera hastigheten steglöst från noll till
maximum genom att trycka mer eller mindre på
avtryckaren
●Laddning av batteriet 6
- när maskinen leveras är batteriet inte fullt laddat
- anslut laddaren till ett elurtag
- lampa B tänds
- sätt i batteriet i laddaren
- den lampan B blinkar vilket indikerar att batteriet
erhåller laddning (6a)
- efter ca. 1 timme är batteriet fulladdat och den
lampan B slutar blinka och ger ett fast rött sken, då
laddaren automatiskt övergår till underhållsladdning
(6b)
! ta bort batteriet från laddaren, efter
laddnignstiden förflutit; därmed förlängs
livslängd av batteriet
VIKTIGA ANTECKNINGAR:
- om den lampan B ej blinkar efter isättning av batteriet
(6b), kan detta bero på följande orsaker:
1) att batteriet är för kallt eller för varmt (laddaren
laddar endast batteriet vid en temperatur mellan
0°C och 45° C); laddaren slår då automatiskt över
till underhållsladdning tills en temperatur mellan
0° C och 45° C är uppnådd och efter detta går
laddaren automatiskt över till normalladdning
2) att batteriet är förbrukat och bör ersättas
- under laddning kan laddaren och batteriet kännas
varmt vid vidröring; detta är normalt och indikerar ej
fel
- kontrollera att batteriets utsida är ren och torr innan
du placerar det i laddaren
- tag ej bort batteriet från maskinen när den är igång
- under den första laddningen av batteriet, uppladdas
det bara till 80% av full kapacitet; efter upprepade
laddningar och urladdningar får batteriet sin fulla
kapacitet
- återuppladda inte batteriet efter endast några få
minuters användning; att göra så kan resultera i
minskad verkningstid och effektivitet
- nickel-kadmium batteriet måste hållas ifrån vår miljö
och får således inte kastas som vanligt hushållsavfall
(symbolen 4kommer att påminna om detta när
batteriet är slut)
! före avyttring av batterierna, tejpa kontaktytorna
med kraftig tejp för att undvika kortslutning
- om Du räknar med att ej använda Ditt maskin under
en lång tid är det bäst att dra ur laddarens stickpropp
från elurtaget
20
