SKS-Kinkel 825M User manual

Installationsanleitung
Installation instructions
SKS-Kinkel Elektronik GmbH
Version: 1.2
Support-Hotline: [phone]
E-Mail:[e-mail]
Dokument Art. Nr. 97001501
300004 (825M) Video Konverter
2-Draht

SKS-Kinkel Elektronik GmbH
DE
300004 (825M) Video Konverter 2-Draht
Support-Hotline: [phone]
- 2 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
1 Installation
Gefahr für Personen durch einen elektrischen Schlag. Verbrennungsgefahr, Geräteschäden und
Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten.
(Deutschland)
Gegenmaßnahmen:
Schalten Sie zu Beginn der Arbeiten alle spannungsführenden Leitungen frei.
Sichern Sie die ausgeschalteten Leitungen gegen irrtümliches Wiedereinschalten.
Stellen Sie Spannungsfreiheit durch Messung fest.
Decken Sie benachbarte, unter Spannung stehende, oder leitfähige Teile ab.
Alle Arbeiten und elektrische Anschlüsse müssen den nationalen Bestimmungen des jeweiligen Landes
entsprechen und von entsprechend ausgebildetem Fachpersonal durchgeführt werden.
Bei Geräten mit 230-V-Anschluss ist die DIN VDE 0100 zu beachten und einzuhalten.
2 Klemmenbezeichnung
Klemme
Bezeichnung
a+
BUS Signal (positiv)
SKS
Bussystem
b-
BUS Signal (negativ)
L
Einschaltsignal für Video-Kamera
M
Bezugspotential für Einschaltsignal
GND
GND Kamera
Kamera
VID
Video Signal Kamera (PAL)
+12
+12Volt DC für Kamera
3 Beschreibung
Der 300004 (825M) Video Konverter 2-Draht wandelt ein Standard PAL-Videosignal so um, dass es in 2-Draht SKS-
Video-Busanlagen auf den Sprechstellen angezeigt werden kann. Dadurch ist es möglich, jede externe
Videokamera die 12Volt Versorgungsspannung benötigt und nicht mehr als 350mA Stromaufnahme hat in einem 2-
Draht SKS-Video-Bussystem zu betreiben. Der 300004 (825M) Video Konverter 2-Draht sollte möglichst nah bei der
zugehörigen Kamera montiert werden. Die Entfernung zwischen dem 300004 (825M) Video Konverter 2-Draht und
dem 300026 (4808) Steuermodul darf nicht mehr als 10m betragen. Für das Videosignal zwischen Kamera und
300004 (825M) Video Konverter 2-Draht muss ein Koaxialkabel ähnlich RG59 verwendet werden.

SKS-Kinkel Elektronik GmbH
DE
300004 (825M) Video Konverter 2-Draht
Support-Hotline: [phone]
- 3 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
4 Technische Daten
Elektrische Daten
Eingangsspannung a+ / b-
19 - 25VDC
Eingangsspannung L / M
3 - 4,5VDC
Kameraspannung +12 / GND
12VDC
Max. Kamerastrom
450mA
Allgemeines
Temperatur
-10°C bis +50°C
Feuchtigkeit
20% bis 90% nicht kondensierend
Gehäuse
Kunststoffgehäuse
Abmessungen (Breite x Höhe x Tiefe)
100 x 90 x 27 mm
Schutzklasse
IP20

SKS-Kinkel Elektronik GmbH
DE
300004 (825M) Video Konverter 2-Draht
Support-Hotline: [phone]
- 4 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
5 Struktur und Verdrahtungsplan

SKS-Kinkel Elektronik GmbH
DE
300004 (825M) Video Konverter 2-Draht
Support-Hotline: [phone]
- 5 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
6 Service
Für die Gewährleistung gelten die gesetzlichen Bestimmungen (vgl. hierzu auch unsere beigefügten bzw. im Internet unter
www.sks-kinkel.de/agb/ abrufbaren und einsehbaren AGB)
Abwicklung der Gewährleistung
Wir bieten unseren Kunden und auch Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Dafür
beachten Sie die Verkaufs- und Lieferbedingungen auf unserer Internetpräsenz oder wenden Sie sich an unsere SKS-Support
Hotline.
Entsorgungshinweis
Durch die separate Sammlung von Elektro- und Elektronikaltgeräten soll die Wiederverwendung, die stoffliche Verwertung bzw.
andere Formen der Verwertung von Altgeräten ermöglicht sowie negative Folgen bei der Entsorgung der in den Geräten
möglicherweise enthaltenen gefährlichen Stoffe auf die Umwelt und die menschliche Gesundheit vermieden werden. Entsorgen
Sie die Verpackungsteile getrennt in Sammelbehältern für Pappe und Papier bzw. Kunststoff.
Die Produkte entsprechen den gesetzlichen Anforderungen, insbesondere dem Elektro- und Elektronikgerätegesetz und der
REACH-Verordnung.
(EU-Richtlinie 2012/19/EU WEEE und 2011/65/EU RoHS).
(EU-REACH-Verordnung und Gesetz zu Durchführung der Verordnung (EG) Nr.1907/2006).
Haftungsausschluss
Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Es können
dennoch Abweichungen nicht ausgeschlossen werden, so dass wir für die vollständige Übereinstimmung keine Gewähr
übernehmen. Die Angaben dieser Druckschrift werden regelmäßig überprüft und notwendige Korrekturen sind in den
nachfolgenden Auflagen enthalten.
Service und Support
Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per
E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren
Namen und Ihre Kundennummer mit an.
Folgende Möglichkeiten stehen Ihnen zur Verfügung:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[email protected]
Wir bieten ausschließlich Support für das Elektro-Handwerk, Architekten und Planungsbüros –Endkunden wenden sich bitte an
Ihren Elektro-Handwerksbetrieb
Anschrift
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Entsorgen Sie das Gerät nicht in den Hausmüll, sondern über eine Sammelstelle für Elektronikschrott.
Die zuständige Sammelstelle erfragen Sie bitte bei Ihrer Stadt- bzw. Kommunalverwaltung.

SKS-Kinkel Elektronik GmbH
EN
300004 (825M) Video converter 2-wire
Support-Hotline: [phone]
- 6 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
300004 (825M) Video converter 2-wire
1 Installation
Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100
and VDE 0800 guidelines during installation. (Germany)
Counter measures:
Before beginning any work, deactivate and disconnect all energized electrical wires.
Secure the switched off/ disconnected lines against erroneous reconnection.
Use a measuring device to make sure that the wires are de energized.
Cover up any adjacent, energized or conducting components.
All work and all electrical connections must comply with the national provisions for the country in question
and must be performed by appropriately trained personnel.
DIN VDE 0100 must be observed and complied with in devices with a 230V connection.
2 Terminal designation
Terminal
designation
a+
BUS-signal (positive)
SKS
Bussystem
b-
BUS-signal (negative)
L
switch-on signal video-camera
M
Reference potential for switch-on
GND
GND Camera
Camera
VID
Video Signal Camera (PAL)
+12
+12Volt DC for Camera

SKS-Kinkel Elektronik GmbH
EN
300004 (825M) Video converter 2-wire
Support-Hotline: [phone]
- 7 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
3 Discription
The 300004 (825M) Video converter 2-wire converts a standard PAL-Videosignal, to display it at the intercom units
of a 2-wire SKS bus-system. This makes possible to operate any external video camera that needs 12Volt supply
voltage and does not have more than 350mA power consumption in a 2-wire SKS-bus system. The 300004 (825M)
Video converter 2-wire should be installed near the belonging camera. The distance between the 300004 (825M)
Video converter 2-wire and the (4808) 300026 control module may not be more than 10m. Please apply a coaxial
cable for the video signal between the camera and the 300004 (825M) Video converter 2-wire like RG59.
4 Technical Data
Electrical Data
Input voltage a+ / b-
19 - 25VDC
Input voltage L / M
3 - 4,5VDC
Camera voltage +12 / GND
12VDC
Max. camera current
450mA
General
Temperature
-10°C bis +50°C
Humidity
20% bis 90% non-condensing
Housing
Plastic housing
Dimensions (width x height x depth)
100 x 90 x 27 mm
Protection Class
IP20

SKS-Kinkel Elektronik GmbH
EN
300004 (825M) Video converter 2-wire
Support-Hotline: [phone]
- 8 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501

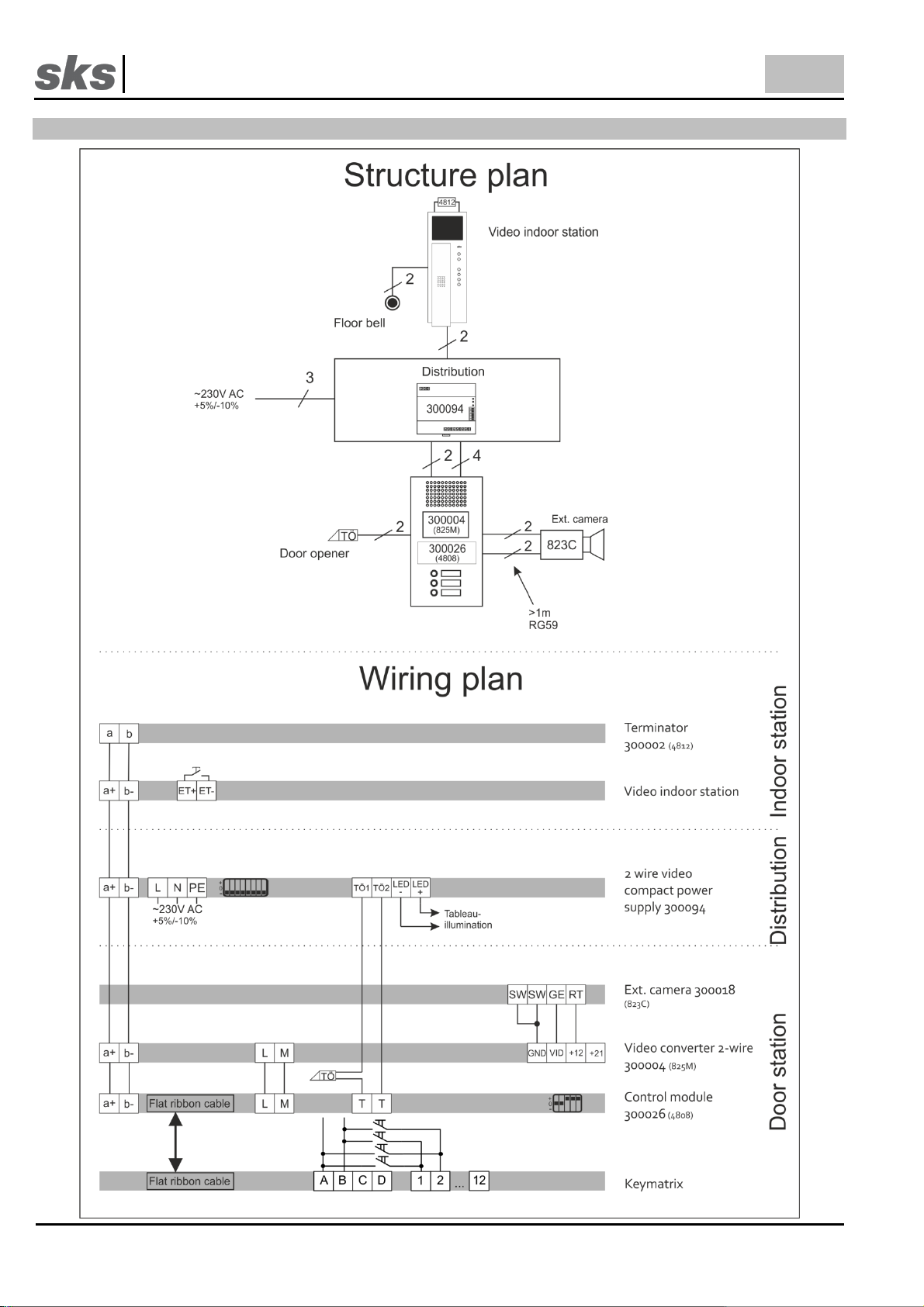

5 Structure an wiring plan

SKS-Kinkel Elektronik GmbH
EN
300004 (825M) Video converter 2-wire
Support-Hotline: [phone]
- 9 -
Version: 1.2
E-Mail: [e-mail]
Document art. no. 97001501
6 Service
Statutory provisions for warranty shall apply. (See general terms and conditions in the appendix or the internet at www.sks-
kinkel.de/agb/)
Warranty
Our customers and electricians are offered a simplified settlement process of the warranty claim. For more information on this
please refer to the terms and conditions on our internet page or contact the SKS support hotline.
Disposal instructions
By separately disposing of electrical and electronic devices you will allow for the reuse, renewing and recycling of materials and
used appliances and equipment. At the same time this separation shall prevent negative effects of the possibly existing
dangerous substances and materials on the environment and public health. Dispose of the packaging in the respective separate
containers for cardboard, paper and plastics.
The products comply with the regulatory requirement, in particular with electrical and electronic equipment act and the REACH-
regulation.
(EU- guideline 2012/19/EU WEEE and 2011/65/EU RoHS).
(EU-REACH- regulation and the law implementing regulation (EG) Nr.1907/2006).
Liability disclaimer
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There
may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this
document is checked regularly and necessary changes are made in subsequent issues.
Service and support
Our support team provides practical assistance and advice. SKS support may be reached via email or phone. When contacting
us please provide an exact description of the fault, the project name your name and your customer ID.
We provide the following options:
SKS-Support Hotline
[phone]
SKS-Support E-Mail
[email protected]
Support is exclusively provided for electricians, architects or planning offices. End customers are asked to contact their
electrician.
Address
SKS-Kinkel Elektronik GmbH, Im Industriegebiet 9, 56472 Hof/ Westerwald
Tel.: [phone], Fax: [phone]
E-Mail: [e-mail], www.sks-kinkel.de
Do not dispose of the device with the regular household refuse but take it to a collection point for
electronic scrap. The respective collection point is provided by the municipal administration in the area.

SKS-Kinkel Elektronik GmbH
300004 (825M) Video Konverter 2-Draht
Support-Hotline: [phone]
- 10 -
Version: 1.2
E-Mail: [e-mail]
Dokument Art. Nr. 97001501
7 Notizen, notes
