STX-95
DUAL CD/USB/MP3/SD PLAYER WITH MIXER
USER`S MANUAL
HANDLEIDING
GEBRAUCHSANLEITUNG

2
PROFESSIONAL DUAL CD PLAYER WITH USB AND SD CARD
USER MANUAL
TOP VIEW
IMPORTANT
Use of controls or adjustments or performance of procedures other than those specified herein may
result in hazardous radiation exposure.
CD player function:
1. EJECT BUTTON
Press to load or eject disk. Each press will open or close the disk tray.
NOTE: Disc holder will not open unless stop or pause button has been pushed first.
2. TIME BUTTON
Use this knob to choose the time mode: elapsed time, remaining time or total remaining time.
3. SINGLE BUTTON
Press this button to switch between the SINGLE and CONTINUOUS play mode. The selected
mode is indicated on the LCD. In SINGLE mode, after each track, the unit stops the reading. In
CONTINUOUS mode, the unit reads all tracks and stops.
4. REPEAT BUTTON
Use this button to repeat one track or all the track of the CD.

3
5. PROG BUTTON
In STOP mode, you can program several tracks ( 20 tracks max ) :
-Press the STOP button to enter in the stop mode
-Press the PROG button to enter in the program mode
-Use the skip track buttons to choose the track you want to listen then press the PROG button to
enter your choice
-Use one more time the skip track buttons to choose the track you want to listen then press the
PROG button to enter your choice
-Repeat the operation to select all the track you want to listen
-Press the PLAY/PAUSE button to start the playback
6. FOLDER BUTTON
Allows you to navigate through folders similarly in either USB or CD mode.
7. SEARCH BUTTON
You may forward and backward to navigation through one track.
8. TRACK SEARCH AND BUTTON
To select the previous track and select the next track.
9. DSP/BRAKE
In play mode, push the brake button at first, and then push play/pause button, the operation
changes is slowness from play to pause, push play/pause button again to cancel this feature.
10. DSP/REVERSE
Push the reverse button to play your track in reverse, push the reverse button again to cancel
this feature.
11. TRACK SELECT BUTTONS
Press the button to switch the function of jog dial to SEARCH and PITCH BEND and
SCRATCH mode,when the indicator LED is off,dial the jog for pitch bend function.If the jog is
unmoved for 8 seconds,the indicator is off and the jog is for pitch bend function.When the
indicator LED is light ,rotary the jog wheel you can enter the scratch mode,while the indicator
LED is flash,dial the jog for quick search forward and backward.
12. JOG & SHUTTLE WHEELS
Shuttle: Use the dial to select the scanning direction and speed. The disc is scanned in the
forward direction when the shuttle dial is turned clockwise from the neutral position, in the
reverse direction when the shuttle dial is turned counterclockwise. The scanning speeds up
when the shuttle dial is turned faster.
Jog: In pause mode, if you turn the jog, the point at which the sound is being produced moves
by a number of frames corresponding to the number of clicks. Clockwise moves the point
forward; counterclockwise moves the point backward. In play mode, the jog increases or
decreases the speed of the song. (Clockwise: increase, counterclockwise: decrease).
13. CUE BUTTON
Pressing the CUE button during play provides a return to the position at which play was started.
14. PLAY / PAUSE BUTTON
Each time you press the PLAY/PAUSE button, the operation changes from play to pause or
from pause to play.

4
15. DIRECT ACCESS BUTTONS
Press 0-9 buttons, allow you to select the one track from the CD.
16. DISPLAY
LCD Display lndicate the Track/Numbers/Time/Remain/Pitch/Continue/Single.
17. PITCH CONTROL
Use this fader to increase or decrease the speed of the track.
18. RELOOP BUTTON
This button is used to start the last saved loop. To finish the loop, press the re-loop button again.
19. LOOP IN BUTTON
You may set the beginning point of the loop system and indicate on the display.
20. LOOP OUT BUTTON
When you press this button, you set the end point of the seamless loop and you start the loop.
To finish the loop, press again this button.
21. PITCH BUTTON
If you push this button, the adjustement of the pitch potentiometer is available.
22. PITCH BEND – BUTTON
The pitch will drop while the - button is pressed and return to the original pitch when it is released.
23. PITCH BEND + BUTTON
The pitch will automatically rise when the + button is pressed and return to the original pitch
when it is released.
FRONT VIEW
24. DISC TRAY
To enter the disc, please refer to the explanations under 6.2 CD-tray.
25. MIC INPUT
Plug 1/4” microphone plug in here
26. MID Knobs
Adjust volume of the microphone corresponding to MIC number.

5
27. CUE LEVEL CONTROL
Adjust Cue volume.
28. HEADPHONE JACKS
Use to connect for audio monitoring with headphones.
Mixing Console Function:
1. SOURCE BUTTON
To enter in the CD or USB work mode by this key conversion.
2. USB PORT
Support USB playing and you may also connect the computer with the USB cable but only
when enter into USB work mode.

6
3. when you enter into CD work mode.the lamp can light.
4. when you enter into usb work mode,the lamp can light.
5. INPUT TOGGLE SWITCH
Select which source will be live to that channel based on what you have connected to the real
panel input section.In CD1-2 position the internal CD units are active.
6. LED METER
Indicates the master output level.
7. MASTER LEVEL
A djusts master level output signal.
8. CHI1CH2 GAIN CONTROL
Adjusts CH1＆CH2 level
9. HIGH FADER 1-2
Adjust CH1＆CH2 equalization of high frequencies.
10. MID FADER 1-2
Adjust CH1＆CH2 equalization of mid frequencies.
11. LOW FADER 1-2
Adjust CH1＆CH2 equalization of low frequencies.
12. CUE/MIX/PGM CONTROL
Counter clockwise you will be able to monitor the assigned cue signal.Slowly turning the
control clockwise to the assigned cue signal.Slowly turning the control clockwise to middle
position allows you to monitor CUE MIX with PGM.Moving the control clockwise to the right
allows you to monitor Moving the control clockwise to the right allows you to monitor PGM
output.
13. CUE FOR CH1-2
Selects which source will be live to that channel for CH1＆CH2.
14. INPUT FADER
Controls individual source levels for CH1-2 in the mix.
15. FADER START
Activation allows you to start the CD players from you crossfader.Travel From left to right will
start the right CD player and pause the left CD player.
16. REPLACEABLE CROSSFADER
Achieves clean segues between the two input channels.Hard left selects channel 1.Hard right
selects channel 2.With the crossfader cen terde,both assigned channels are live.Use the
crossfader for fast and semless segues from one selected channel to the other.

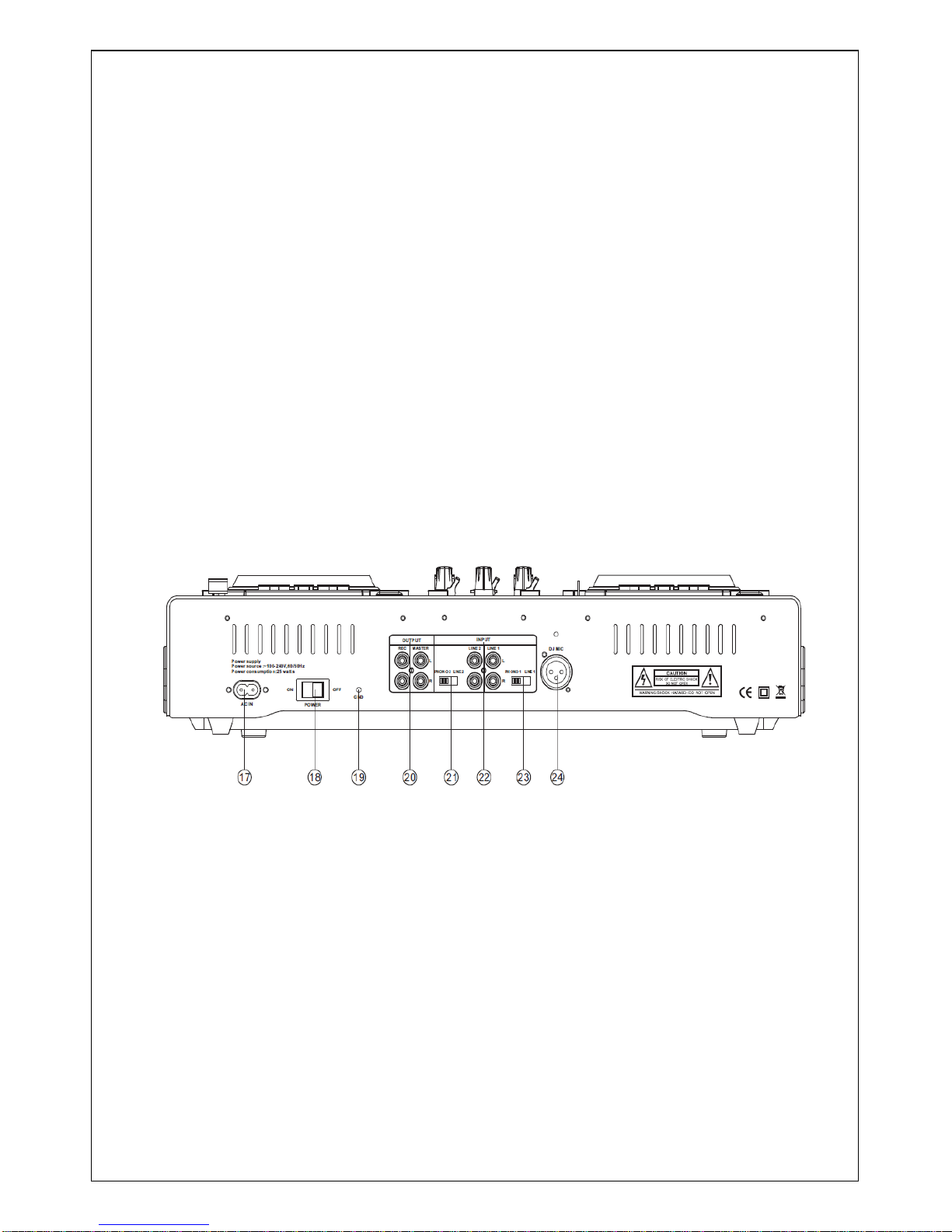

17. AC CORD
Used this cable to connect the AC mains power to the unit..
18. POWER BUTTON
Press the power switch to turn the unit on. To switch the POWER off press the POWER switch
again.

7
19. GND
Grounding lug for turntable connection.Always use this connection when using turntables(your
turntable cable should have a grounding wire).
20. MASTER / REC OUTPUT
21. INPUT PHONO/LINE 2 SWITCH
22. INPUT LINE1 & LINE2
23. INPUT PHONO/LINE 1 SWITCH
24. DJ MIC INPUT
Balanced XLR MIC input
SPECIFICATIONS:
Anti-Shock Buffer Memory: 40 seconds
Power supply: ~100-240V, 60/50Hz
Dimensions : Player :296x240x97.5mm
WARRANTY CONDITIONS
The date the product leaves the importer is considered to be the date the warranty begins. The law
obliges the retailer to offer a two year quarantee to the enduser.
Only companies approved by Tronios are allowed to work on the equipment.
During warranty period (defective) equipment must be returned by pre-paid mail in the original box.
Potentiometers have a limited lifetime and are not covered by the manufacturer for more than normal
use.
For all service enquiries,refer to your local distributor,as he is best able to help you.
SPECIFICATIONS:
Anti-Shock Buffer Memory: 40 seconds
Power supply: ~100-240V, 60/50Hz
Dimensions : Player : 482x90x255mm
Controller : 482x296x97.5mm
Electric products must not be put into household waste. Please
bring them to a recycling centre. Ask your local authorities or
your dealer about the way to proceed.
The specifications are typical. The actual values can slightly change from one unit to the other.
Specifications can be changed without prior notice.

8
Nederlands 172.806
Hartelijk dank voor de aanschaf van deze CD/USB/SD speler met mixer. Neemt U a.u.b. een paar
momenten de tijd om deze handleiding zorgvuldig te lezen, aangezien wij graag willen dat u onze
producten snel en volledig gebruikt. WAARSCHUWING :
-Bewaar de verpakking zodat u indien het apparaat defect is, dit in de originele verpakking kunt
opsturen om beschadigingen te voorkomen.
-Voordat het apparaat in werking wordt gesteld, altijd eerst een deskundige raadplegen.
-In het apparaat bevinden zich onder spanning staande onderdelen; open daarom NOOIT dit
apparaat.
-Bij het verwijderen van de stekker uit het stopcontact nooit aan het netsnoer trekken.
-Verwijder of plaats een stekker nooit met natte handen resp. uit en in het stopcontact.
-Indien zowel de stekker en/of netsnoer als snoeringang in het apparaat beschadigd zijn dient dit
door een vakman hersteld te worden.
-Indien het apparaat zo beschadigd is dat inwendige (onder)delen zichtbaar zijn mag de stekker
NOOIT in het stopcontact worden geplaatst én het apparaat NOOIT worden ingeschakeld.
Neem in dit geval contact op met de dealer. Sluit het apparaat nooit op een dimmer aan.
-Reparatie aan het apparaat dient te geschieden door een vakman of een deskundige.
-Sluit het apparaat alléén aan op een 230VAC / 50Hz (geaard) stopcontact, verbonden met een
10-16A meterkastgroep.
-Toestel niet opstellen in de buurt van warmtebronnen zoals radiatoren etc. en niet op een
vibrerende- maar stabiele ondergrond plaatsen. Dek ventilatie-openingen nooit af.
-Bij onweer altijd de stekker uit het stopcontact halen, zo ook wanneer het apparaat een langere
tijd niet gebruikt wordt. Stelregel: Bij geen gebruik stekker verwijderen.
-Als u het apparaat een tijd niet gebruikt heeft en het weer wil gebruiken kan er condens
ontstaan; laat het apparaat eerst op kamertemperatuur komen alvorens het weer in werking
te stellen ; apparaat nooit in vochtige ruimten en buiten gebruiken. Plaats geen metalen
voorwerpen, vloeistoffen (in bekers etc.) op het product, deze kunnen onherstelbare
schade of een elektrische schok veroorzaken!! wanneer ze het apparaat binnendringen.
-Om ongevallen in bedrijven te voorkomen moét rekening worden gehouden met de daarvoor
geldende richtlijnen en moeten de aanwijzingen/waarschuwingen worden gevolgd.
-Wanneer het apparaat aan de muur bevestigd moet worden dient eerst zorgvuldig berekend te
worden of het plateau en/of muurbeugels deze wel kunnnen dragen. Kunt u het niet
berekenen schakel dan vakbekwaam personeel in. Het apparaat mag alleen bevestigd
worden op de manier die de fabrikant /expert aanbeveelt.
-Laat ruimte vrij voor een deugdelijke ventilatie.
-Het apparaat buiten bereik van kinderen houden. Bovendien mag het apparaat nooit onbeheerd
gelaten worden.
-Gebruik geen schoonmaakspray om de schakelaars te reinigen. Restanten van deze spray
zorgen ervoor dat smeer en stof ophopen. Raadpleeg bij storing te allen tijde een
deskundige.
-Zorg dat uw handen schoon zijn tijdens het gebruik.
-Gebruik geen overmatige kracht bij het bedienen van het apparaat.
-Bij een ongeval met deze cd/usb/sd speler altijd eerst een deskundige raadplegen alvorens
opnieuw te gebruiken.
Lees deze handleiding eerst door alvorens het product te gebruiken. Volg de instructies op
anders zou de garantie wel eens kunnen vervallen. Neem ook altijd alle veiligheids
maatregelen om brand en/of een elektrische schok te voorkomen.
Tevens is het ook raadzaam om reparaties / modificaties e.d. over te laten aan gekwalificeerd
personeel om een elektrische schok te voorkomen.
Bewaar deze handleidin
g
ook voor toekomsti
g
g
ebruik.

9
-Zet eerst de Aan/Uit schakelaar op Uit en de volumeregelaar(s) op minimaal bij het aansluiten
van de installatie, na alle snoeren aangesloten te hebben schakel dan pas Aan. Zorg er ook
voor dat de cd/usb/sd speler eerst Uit geschakeld wordt alvorens het netsnoer uit het
stopcontact te verwijderen.
Tracht het apparaat niet schoon te maken met chemische oplossingen. Dit kan de lak beschadigen.
Gebruik een droge doek om schoon te maken en doe dit frequent, b.v. maandelijks (afhankelijk van de
plaats waar de cd/usb/sd speler gebruikt wordt ).
Blijf uit de buurt van elektrische/elektronische apparatuur, elektriciteitskabels etc., deze veroorzaken
bromstoringen.
Bij reparatie dienen altijd originele onderdelen te worden gebruikt om onherstelbare beschadigingen
en/of ontoelaatbare straling te voorkomen.
Verwijder netsnoer en aansluitsnoeren voordat u dit product gaat verplaatsen. Vervoer de cd/usb/sd
speler eventueel trillingsvrij.
Zorg ervoor dat het netsnoer niet beschadigd/defect kan raken wanneer mensen erover heen lopen.
Het netsnoer vóór ieder gebruik controleren op breuken/defecten! !
In Nederland/Belgie is de netspanning 230Vac/50Hz. Indien u reist (en u neemt het apparaat mee)
informeer dan naar de netspanning in het land waar u verblijft.
Deze markering wordt weergegeven om u erop attent te maken dat een levensgevaarlijke
spanning in het product aanwezig is en dat bij aanraking van deze delen een elektrische schok wordt
verkregen.
Deze instructiemarkering wordt weergegeven om u erop te wijzen dat de instructie zeer
belangrijk is om te lezen en/of op te volgen.
Belangrijke Veiligheidsinformatie:
WAARSCHUWING:
OM BRAND OF ELEKTRISCHE SCHOKKEN TE VOORKOMEN, DIENT U DIT APPARAAT NIET
BLOOT TE STELLEN AAN REGEN OF VOCHT.
LET OP:
•Wees voorzichtig met het netsnoer en beschadig deze niet. Als het snoer kapot of beschadigd is,
kan dit leiden tot electrische schokken of defecten. Als u de stekker uit het stopcontact neemt, trek
dan niet aan het snoer, maar aan de stekker.
•Open de behuizing nooit, dit om elektrische schokken te voorkomen. Als er problemen zijn, neem
dan contact op met uw dealer.
•Plaats geen metalen objecten en mors geen vloeistof in de speler. Dit kan leiden tot elektrische
schokken of defecten.
OPMERKING:
De CD-Speler maakt gebruik van een laser. Kijk nooit in de laser !!
Om zeker te zijn van correct afspelen, dient u dit apparaat in een ruimte te gebruiken waar de
temperatuur tussen de 5°C/41°F en 35°C/95°F ligt.

10
CD speler functies:
1. EJECT TOETS
Druk deze toets om de lade te openen of te sluiten.
NB: De lade gaat alleen open in Stop of Pauze mode
2. TIME TOETS
Bij gebruik van deze toets wordt de Verstreken tijd, Resterende tijd en Totaal resterende tijd
weergegeven
3. SINGLE TOETS
Druk deze toets om te switchen tussen Single en Continue afspeel mode. Single mode stopt
de speler na afloop van een track. In Continue mode stopt de speler na afloop van alle tracks.
4. REPEAT TOETS
Druk deze toets om het afspelen van een track te herhalen of om de gehele Disc te herhalen.
5. PROG TOETS
In Stop mode kunnen max. 20 Tracks worden geprogrammeerd. Druk de STOP- en daarna de
PROG toets om in de programmeer mode te komen. Gebruik de skip track toetsen om de
gewenste track te kiezen en toets daarna PROG om op te slaan. Herhaal deze bediening om
alle tracks te programmeren. Toets Play/Pause om af te spelen.

11
6. FOLDER TOETS
M.b.v. deze toets kan door folders genavigeerd worden in zowel USB als CD mode.
7. SEARCH TOETSEN
M.b.v. deze toetsen kan door een track genavigeerd worden.
8. TRACK SEARCH TOETSEN
Druk deze toetsen om naar een voorgaande- of volgende track te gaan.
9. DSP/BRAKE
Wanneer tijdens het afspelen op deze toets wordt gedrukt en daarná op Play/Pause, wordt de
afspeelsnelheid langzaam minder tot Pauze mode is bereikt. Druk opnieuw op Play/Pause om
uit deze mode te komen.
10. DSP/REVERSE
Druk deze toets om een track achterstevoren af te spelen. Druk nog een keer om terug te
gaan naar Play mode.
11. TRACK SELECT TOETS
Druk steeds de toets om te schakelen tussen SEARCH, PITCH BEND en SCRATCH mode.
Als de LED-indicator uit is, is m.b.v. het jog wheel de snelheid te regelen (Pitch). Als de
indicator brandt komt de speler m.b.v. het jog wheel in SCRATCH mode. Wanneer de indicator
knippert komt de speler m.b.v. het jog wheel in snelzoek mode (Quick Search). Als het
Jogwheel 8 seconden niet wordt gebruikt gaat de speler terug naar PITCH BEND mode.
12. JOG & SHUTTLE WHEELS
Shuttle : Gebruik het wiel om te scannen of de tracksnelheid te regelen in Pauze- of Play
mode. Als het wiel linksom wordt gedraaid wordt terug gescand en bij rechtsom draaien wordt
verder gescand. Wanneer het wiel sneller wordt gedraaid wordt de scansnelheid verhoogd.
Jog: Wanneer in Pauze mode aan het wiel wordt gedraaid wordt het Play startpunt een aantal
frames opgeschoven. Bij linksom draaien gaat het startpunt een aantal frames terug en bij
rechtsom draaien een aantal frames verder. In Play mode wordt de afspeelsnelheid van de
track veranderd bij linksom/rechtsom draaien.
13. CUE TOETS
Om een Cue-punt (een bepaald punt in een track) te bepalen en op te slaan in het geheugen.
Steeds wanneer op de Cue-toets wordt gedrukt gaat de speler terug naar het Cue-punt.
14. PLAY/PAUSE TOETS
Elke keer wanneer deze toets wordt gedrukt gaat de speler om de beurt in de Afspeel en
Pauze mode.
15. TOETSEN PANEEL
16. DISPLAY
LCD display geeft Track/Nummer/Tijd/resterende tijd/Pitch/Continu/Single weer.
17. PITCH CONTROL
Gebruik deze fader om de afspeelsnelheid te verhogen/verlagen.
18. RELOOP TOETS
Druk deze toets om de laatst opgeslagen Loop te starten. Druk nog een keer om terug te gaan.
19. LOOP IN TOETS
Druk deze toets om het beginpunt van een Loop te bepalen ; indicator gaat aan.
20. LOOP OUT TOETS
Druk deze toets om het eindpunt van een Loop te bepalen en de Loop wordt gestart. Om de
Loop te beëindigen nogmaals deze toets drukken.

12
21. PITCH TOETS
Voordat de Pitch regelaar (17) wordt gebruikt moet eerst deze toets worden gedrukt.
22. PITCH BEND – TOETS
De afspeelsnelheid wordt verlaagd bij het drukken op deze toets. Als de toets niet meer wordt
gedrukt gaat de speler terug naar z’n oorspronkelijke snelheid.
23. PITCH BEND + TOETS
De afspeelsnelheid wordt verhoogd bij het drukken op deze toets. Als de toets niet meer wordt
gedrukt gaat de speler terug naar z’n oorspronkelijke snelheid.
24. LADE
25. MICROFOON INGANG
26. MICROFOON VOLUMEREGELAAR
27. CUE VOLUMEREGELAAR
28. HOOFDTELEFOON UITGANG

13
MENGPANEEL BEDIENING :
1. SOURCE TOETS
Druk deze toets om te schakelen tussen USB en CD mode.
2. USB POORT
Voor het aansluiten van de USB memory stick.
3. CD VERLICHTING
4. USB VERLICHTING
5. CD/LINE/PHONE SCHAKELAAR
Hiermee selecteert u de audiobron welke op de ingang is aangesloten.
6. LED VU METER
Geeft het Master uitgangsniveau weer.
7. MASTER REGELAAR
Hiermee regelt u het Master uitgangssignaal
8. GAIN REGELAAR
Hiermee regelt u het ingangsniveau van kanaal 1&2
9. HI FADER
Hiermee regelt u de hoge frequenties van de equalizer.

14
10. MID FADER
Hiermee regelt u de midden frequenties van de equalizer.
11. LO FADER
Hiermee regelt u de lage frequenties van de equalizer.
12. CUE/MIX/PGM CONTROL
Hiermee kan de mix ingesteld worden tussen het uitgangssignaal en het vooraf ingestelde
(gecuede) ingangssignaal.
13. CUE KANAAL 1 OF 2
Cue kanaalkeuze 1 of 2 schakelaar.
14. KANAALFADERS
15. FADER START
Wanneer deze toets gedrukt wordt is m.b.v. de crossfader de CD spelers te starten. Als de
crossfader van links naar rechts wordt geschoven wordt de linkse CD speler gestart en stopt
de rechter CD speler en omgekeerd.
16. VERVANGBARE CROSSFADER
Als deze fader helemaal links staat hoort u kanaal1 en als deze rechts staat hoort u kanaal 2.
In de middenstand hoort u beide.
17. NETENTREE
18. NETSCHAKELAAR
19. GND
Aardaansluiting voor een platenspeler.
20. MASTER/REC UITGANG
De Master uitgang is een regelbaar uitgangssignaal terwijl de REC uitgang dat niet is.
21. PHONO / LINE SCHAKELAAR KANAAL 2
Zie ook punt 5.
22. LINE1&LINE2 INGANGEN
23. PHONO / LINE SCHAKELAAR KANAAL 1
Zie ook punt 5.
24. GEBALANCEERDE DJ MICROFOON INGANG

15
Afgedankte artikelen !!
Raadpleeg eventueel www.nvmp.nl en/of www.vrom.nl v.w.b. het afdanken van
elektronische apparaten in het kader van de WEEE-regeling. Vele artikelen kunnen
worden gerecycled, gooi ze daarom niet bij het huisvuil maar lever ze in bij een
gemeentelijk depot of uw dealer. Lever ook afgedankte batterijen in bij uw
gemeentelijk depot of bij de dealer, zie www.stibat.nl .
Garantie is niet van toepassing indien ongelukken of beschadigingen plaatsvinden veroorzaakt door
onjuist gebruik of het niet opvolgen van het gestelde (o.a waarschuwingen) in deze handleiding.
Tronios BV kan niet verantwoordelijk worden gehouden voor schade in welke vorm dan ook, indien het
gestelde in de handleiding (o.a waarschuwingen) niet wordt gerespecteerd.
Alle (defecte) artikelen dienen gedurende de garantieperiode altijd retour te worden gezonden in de
originele verpakking.
SPECIFICATIES :
Anti-Shock geheugen .................................................................................................40 seconden
Aansluitspanning.......................................................................................100~230Vac – 60/50Hz
Afmetingen......................................................................................................482 x 296 x 97.5mm

16
Deutsch WARNHINWEISE : 172.806
- Originalverpackung für eventuellen späteren Transport aufbewahren.
- Vor Inbetriebnahme des Geräts erst einen Fachmann zu Rate ziehen
- Das Gerät enthält spannungsführende Teile. Darum das Gehäuse NICHT öffnen.
- Beim Abziehen des Steckers aus der Steckdose niemals an der Netzschnur ziehen.
- Den Netzstecker nie mit nassen Händen einstecken oder abziehen.
- Wenn Stecker und/oder Netzschnur, sowie der Netzschnureinritt am Gerät beschädigt sind,
müssen sie von einem Fachmann repariert werden.
- Wenn das Gerät so beschädigt ist, dass Innenteile sichtbar sind, darf das Gerät auf KEINEN
FALL ans Netz angeschlossen oder eingeschaltet werden. Nehmen Sie in diesem Fall mit
dem Fachhändler Kontakt auf.
- Reparaturen dürfen nur von einem Fachmann vorgenommen werden.
- Das Gerät nur an eine 230VAC / 50Hz Netzsteckdose mit Sicherung anschließen.
- Das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern usw., noch auf einer
vibrierenden Unterlage aufstellen. Nur auf einer festen, stabilen Fläche aufstellen.
- Bei Gewitter oder längerem Nichtgebrauch den Netzstecker abziehen.
- Nach längerem Nichtgebrauch kann Kondenswasser entstehen. Das Gerät erst auf
Zimmertemperatur kommen lassen, bevor Sie es einschalten. Das Gerät niemals in
feuchten Räumen oder draußen benutzen.
- Um Unfälle in Betrieben zu verhindern, müssen die geltenden Sicherheitsvorschriften
unbedingt eingehalten werden.
- Das Gerät für Kinder unzugänglich aufstellen.
- Keine Reinigungssprays verwenden. Die Rückstände dieser Sprays verursachen Fett- und
Staubansammlungen. Im Problemfall einen Fachmann zu Rate ziehen.
- Keine Flüssigkeiten in der Nähe der Anlage abstellen und keine Metallgegenstände in die
Lüftungsöffnungen stecken. Diese können zu Stromschlag führen.
- Das Gerät nur mit sauberen Händen anfassen.
- Die Schalter und Knöpfe nicht mit Gewalt betätigen.
- Bei Wandbefestigung darauf achten, dass der Wandhalter die Last tragen kann. Im
Zweifelsfall Fachpersonal zu Rate ziehen.
Wand- und Deckenbefestigung – Das Gerät nur auf die vom Hersteller empfohlene Weise
befestigen.
Das Gerät nicht mit chemischen Lösungsmitteln reinigen. Diese können den Lack beschädigen. Das
Gerät nur mit einem trockenen Tuch abwischen.
Nicht in der Nähe von elektronischen Geräten aufstellen die Brummgeräusche verursachen können.
Bei Reparaturen nur Originalersatzteile verwenden, um Schäden und/oder gefährliche Strahlungen zu
vermeiden.Erst das Gerät ausschalten, bevor Sie den Netzstecker. Netzschnur und Anschlusskabel
entfernen, bevor Sie das Gerät umstellen. Sorgen Sie dafür, dass beim Betreten die Netzkabel nicht
beschädigt werden können. In Deutschland beträgt die Netzspannung 230Vac/50Hz.
Dieses Zeichen macht den Benutzer auf lebensgefährliche Spannungen innerhalb des Geräts
aufmerksam, die einen Stromschlag verursachen können.
Dieses Zeichen macht den Benutzer auf wichtige Hinweise in der Bedienungsanleitung
aufmerksam.
Vor Inbetriebnahme des Geräts bitte erst die Anleitung durchlesen. Bitte alle Anweisungen
befolgen, um den Garantieanspruch nicht zu verlieren. Bitte alle Vorsichtsmassnahmen
treffen, um Feuer und Stromschlag zu vermeiden.
Reparaturen und Wartungsarbeiten nur von qualifiziertem Fachpersonal ausführen lassen.
Diese Anleitun
g
für s
p
ätere Bezu
g
nahme aufbewahren.

17
BEMERKUNG:
Der CD-Spieler ist ein Lasergerät. Niemals in den Laserstrahl schauen!
Um sicher zu sein daß der Spieler richtig abspielt, müß das Gerät in einem Raum, wo die Temperatur
zwischen 5 °C /41 ° F und 35 °C /95 ° F liegt, gebraucht werden.
CD SPIELER FUNKTIONEN :
1. EJECT TASTE Drücken Sie diese Taste um die Lade zu öffnen oder zu schließen. Hinweis: die
Lade wird nur im Stop- oder Pause Modus öffnen.
2. TIME TASTE Mit dieser Taste wird die verbleibende Laufzeit, Zeit und gesamte verbleibende Zeit
angezeigt.
3. SINGLE TASTE Drücken Sie diese Taste, um zwischen Single-und Continuous Play-Modus zu
wechseln. Single Modus stoppt die Wiedergabe nach einem Titel. Im Continuous-Modus, stoppt
der Player nach allen Titeln.
4. REPEAT TASTE Drücken Sie diese Taste, um einen Titel erneut abzuspielen oder um den
insgesamten Diskette zu wiederholen.
5. PROG TASTE Im Stop-Modus können bis zu 20 Titeln programmiert werden. Drücken Sie STOP
und dann die PROG-Taste um in den Programmiermodus zu gehen. Verwenden Sie die
Titelsprungtasten SKIP um den gewünschten Titel zu wählen und drücken Sie PROG um zu
speichern. Wiederholen Sie diese Programmierung um alle Titel zu speichern. Drücken Sie die
Play / Pause Taste um abzuspielen.

18
6. FOLDER TASTE Mit Hilfe dieser Taste kann mann durch die Folder navigieren in USB- oder CD
Modus.
7. SEARCH TASTEN Mit Hilfe dieser Tasten können Sie durch einen Titel navigieren.
8. TRACK SEARCH TASTEN Drücken Sie diese Tasten um zu einem vorherigen oder nächsten
Titel zu gehen.
9. DSP/BRAKE Wenn während der Wiedergabe diese Taste gedrückt wird und dann die Play /
Pause Taste, wird die Wiedergabe-Geschwindigkeit langsam niedriger bis Pause-Modus erreicht
ist. Drücken Sie erneut die Play / Pause-Taste, um diesen Modus zu beenden.
10. DSP/REVERSE Drücken Sie diese Taste um einen Titel rückwärts zu spielen. Drücken Sie
erneut um den Modus zu schließen.
11. TRACK SELECT TASTE Drück diese Taste zum Umschalten zwischen Search, Pitch Bend und
SCRATCH Mode. Wenn die Anzeige ausgeschaltet ist, drehen Sie das Jog-Rad zum Einstellen
der Geschwindigkeit (Pitch). Wenn die Anzeige leuchtet, kommt der Spieler mit Hilfe des Jog-
Rads in Scratch Modus. Wenn die Anzeige blinkt, kommt der Spieler mit Hilfe des Jog-Rads im
schnellen Suchlauf (Quick Search). Wenn das Jog-Rad 8 Sekunden nicht verwendet wird, wird
der Spieler in PITCH BEND Modus zurückzukehren, die Anzeige ist dann ausgeschaltet.
12. JOG&SHUTTLE RAD Shuttle: Mit dem Rad kann mann scannen oder die Geschwindigkeit
einstellen in Pause oder Play-Modus. Wenn das Rad gegen den Uhrzeigersinn gedreht wird, wird
rückwärts gescannt, im Uhrzeigersinn drehen heißt weiter scannen. Wenn das Rad schneller
gedreht wird, wird die Scan-Geschwindigkeit erhöht. Jog: Wenn im Pause-Modus das Rad
gedreht wird, wird eine bestimmte Stelle in einem Titel eine Reihe von Frames verschoben.
Wenn das Rad gegen den Uhrzeigersinn gedreht wird, wird der Ausgangspunkt rückwärts
verschoben, im Uhrzeigersinn wird der Ausgangspunkt weiter verschoben. In Play-Modus ändert
sich die Abspielgeschwindigkeit des Tracks wenn das Rad im/gegen Uhrzeigersinn gedreht wird.
13. CUE TASTE Um einen Cue-Punkt (eine bestimmte Stelle in einem Titel) zu machen und zu
Speichern. Wenn der Cue-Taste gedrückt wird, kehrt der Player zum Cue-Punkt zurück.
14. PLAY/PAUSE TASTE Jedesmal wenn die Taste gedrückt wird, wird der Spieler abwechselnd in
Play und Pause-Modus gehen.
15. NUMERISCHE TASTEN
16. DISPLAY LCD-Display zeigt Titel / Anzahl / / Restspieldauer / Pitch / Continuous / Single an.
17. PITCH CONTROL Mit diesem Fader kann mann die Wiedergabe-Geschwindigkeit erhöhen /
verringern. Zuerst die Pitch Taste (21.) drücken.
18. RELOOP TASTE Drücken Sie diese Taste, um das zuletzt gespeicherte Looping zu starten.
Drücken Sie erneut zum Rückkehr.
19. LOOP IN TASTE Drücken Sie diese Taste um den Startpunkt eines Loopings zu bestimmen;
Anzeige leuchtet.
20. LOOP OUT TASTE Drücken Sie diese Taste, um das Ende eines Loopings zu bestimmen und
das Looping wird gestartet. Um das Looping zu beenden muß diese Taste erneut gedrückt
werden.
21. PITCH TASTE Zum Einstellen der Abspielgeschwindigkeit des Titels. Um den Regler (17.) zu
verwenden zuerst dieseTaste drücken.
22. PITCH BEND -- Die Abspielgeschwindigkeit verringern während die Taste gedrückt wird und
kommt wieder in seine ursprüngliche Position, wenn die Taste losgelassen wird.
23. PITCH BEND + Die Abspielgeschwindigkeit erhöhen während die Taste gedrückt wird und
kommt wieder in seine ursprüngliche Position, wenn die Taste losgelassen wird.
24. CD FACH
25. MIKROFON EINGANG
26. MIKROFON LAUTSTÄRKE REGLER
27. CUE PEGELREGLER
28. KOPFHÖRER AUSGANG

19
MISCHPULT FUNKTION :
1. SOURCE TASTE
Drücken Sie diese Taste zum Umschalten zwischen USB und CD.
2. USB ANSCHLUß
3. CD ANZEIGE
4. USB ANZEIGE
5. CD/LINE/PHONE SCHALTER
Wahl der Audioquelle die an den Eingang angeschlossen ist.
6. LED ANZEIGE VU METER
Anzeige des Master-Ausgangssignals

20
7. MASTER LAUTSTÄRKE REGLER
8. GAIN REGLER
Eingangspegel Regler.
9. HIGH FADER
Regler für die Hohen Frequenzen des Equalizers.
10. MID FADER
Regler für die Mitten Frequenzen des Equalizers.
11. LOW FADER
Regler für die Tiefen Frequenzen des Equalizers.
12. CUE/MIX/PGM REGLER
Diese Mischung kann zwischen dem Ausgangssignal und der Preset (cue) Eingangssignal
eingestellt werden.
13. CUE KANAL 1 ODER 2
Cue Kanal 1 oder 2 – Schalter
14. KANALFADER
15. FADER START
Wenn Sie diese Taste drücken können Sie mit Hilfe des Crossfaders (16.) dann einen CD-Spieler
starten. Wenn der Crossfader von links nach rechts geht, startet der linke CD-Spieler und stoppt der
rechte Spieler und umgekehrt.
16. AUSTAUSCHBARER CROSSFADER
Wenn der Fader ganz links steht hören Sie Kanal 1, wenn er ganz rechts steht hören Sie Kanal 2.
In der Mitte hören Sie beide Kanäle.
17. NETZEINGANG
18. NETZSCHALTER
19. GND
Der Erde-Anschluß für einen Plattenspieler.
20. MASTER-REC AUSGANG
Der Master-Ausgang ist ein regelbares Ausgangssignal, der REC-Ausgang ist das nicht.
21. LINE/PHONO EINGANGSSCHALTER KANAL 2
(Siehe 5.)
22. LINE 1 & LINE 2 EINGÄNGE
23. LINE/PHONO EINGANGSSCHALTER KANAL 1
24. DJ MIKROFON EINGANG
Symmetrischer Mikrofon Eingang XLR.
