Sojag 550-4157048 User manual

Assembly Manual
Shed 7 x 10 ft.
Exact dimension of the roof, corner-to-corner: 93.7 x 122.7 inch
Min. dimension required for the base: 84.7 x 113.8 inch
Sojag code: 500-4157048
UPC code: 772830157048
Guide d’assemblage
Cabanon 2,4 x 3 m
Dimension exacte du toit, coin à coin : 238 x 312 cm
Dimension min. requise pour la base : 214 x 289 cm
Code Sojag : 500-4157048
Code CUP : 772830157048
© Sojag inc. 2014

2
© Sojag inc. 2014
IMPORTANT
Read the owner’s manual PRIOR
to start assembly the product.
IMPORTANT
Lire le guide de l’utilisateur AVANT
de débuter l’assemblage du produit.

3
© Sojag inc. 2014

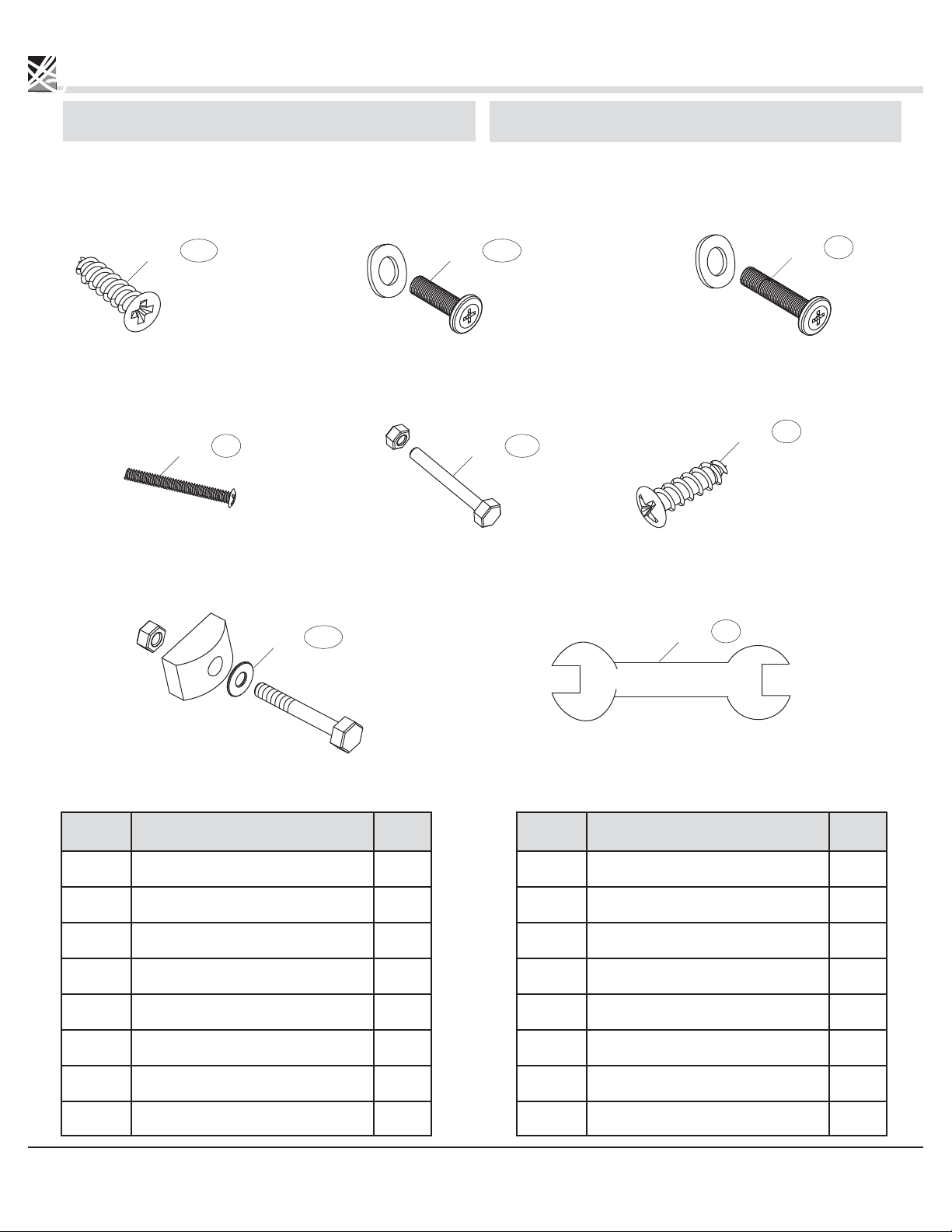

HARDWARE KIT TROUSSE DE QUINCAILLERIE
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Item Description Qty
Ha Screw M5X15 39
Hb
Screw M6X20 66
Hc Screw M6X40 8
Hd Screw M5x18 2
He Screw M6x50 16
Hf Screw M6X45 28
Hg Wrench 2
Hv Screw 4
Pièce Description Qté
Ha Vis M5X15 39
Hb
Vis M6X20 66
Hc Vis M6X40 8
Hd Vis M5x18 2
He Vis M6x50 16
Hf Vis M6X45 28
Hg Clé Plate 2
Hv Vis 4
Ha Hb Hc
Hd
Hg
He
Hf
X39 X66 X8
X2
X2
X16
X28
Hv X4

4
© Sojag inc. 2014
B1 B2 B3
X1X1X1
A1 A2 A3
A4
X1X2X2
X2

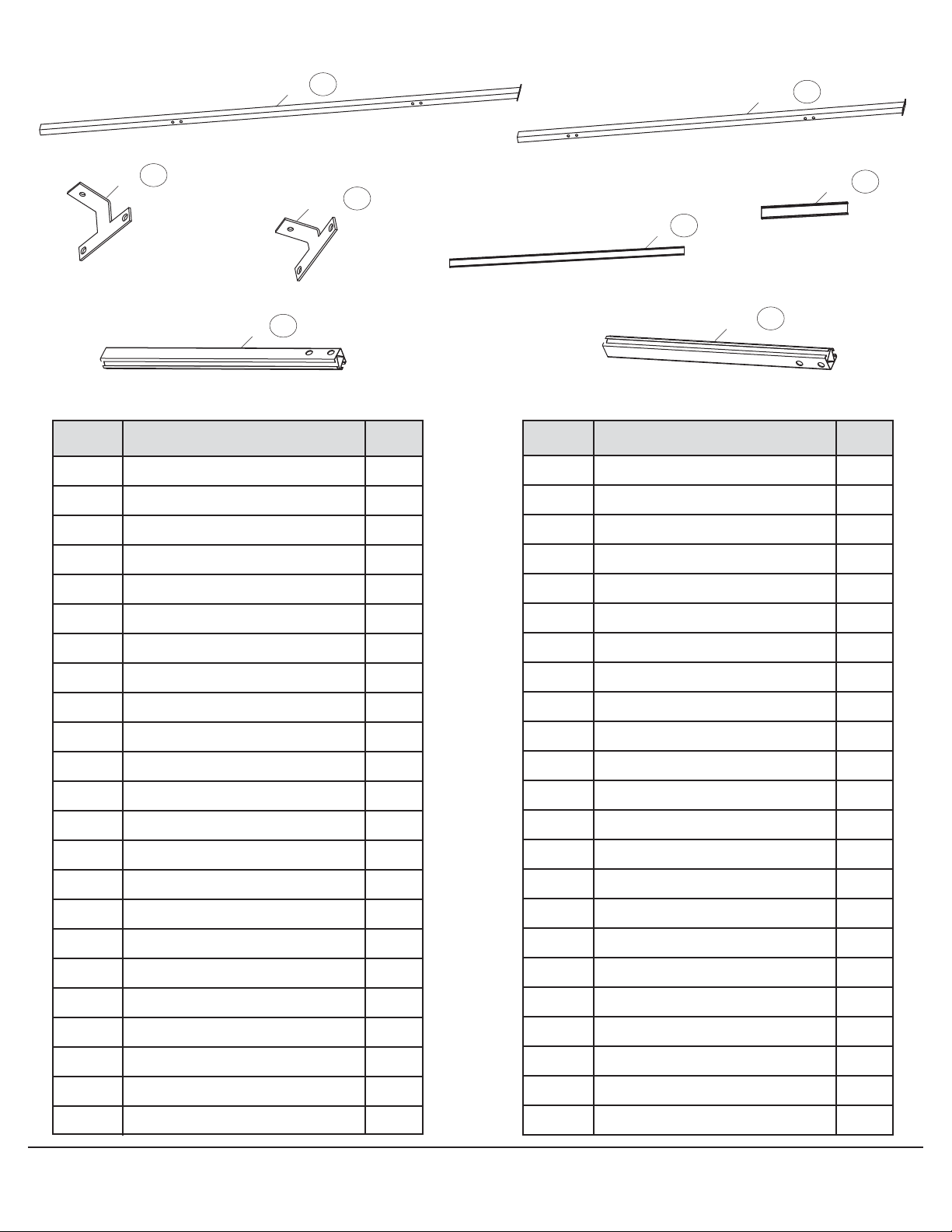

PARTS LIST LISTE DE PIÈCES
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
CX2DX1
EX1E2 X1
X2
F2
X2
F3
X2
F4
X2
F1

5
© Sojag inc. 2014
Item Description Qty
A1 Panel 1
A2 Panel 2
A3 Panel 2
A4 Panel 2
B1 Frame 1
B2 Door 1
B3 Door 1
C Door Lock 2
D Door Handle 1
E Door Hinge 1
E2 Door Hinge 1
F1 Door Hinge 2
F2 Door Hinge 2
F3 Door Hinge 2
F4 Door Hinge 2
G Roof Bar 2
G2 Roof Bar 2
H Iron Angle 2
H2 Iron Angle 2
I Panel Connector 8
I2 Panel Connector 4
J Corner Panel Connector 2
J2 Corner Panel Connector 2
Pièce Description Qté
A1 Panneau 1
A2 Panneau 2
A3 Porte coulissante 2
A4 Cadre 2
B1 Cadre 1
B2
Porte 1
B3 Porte 1
C Loquet de porte 2
D Poignée de porte 1
E Penture de porte 1
E2 Penture de porte 1
F1 Penture de porte 2
F2 Penture de porte 2
F3 Penture de porte 2
F4 Penture de porte 2
G Barre de toit 2
G2 Barre de toit 2
H Fer angle 2
H2 Fer angle 2
I Connecteur de panneau 8
I2 Connecteur de panneau 4
J
Connecteur de panneau de coin 2
J2
Connecteur de panneau de coin 2
GX2
HX2
G2 X2
H2 X2
IX8
I2 X4
JX2J2 X2

6
© Sojag inc. 2014
PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Item Description Qty
K Gap Cover Bar 4
K2 Gap Cover Bar 2
L Iron Anlge 4
O Roof Structure Bar 1
P1 Solidifying Roof Bar 4
P2 Solidifying Roof Bar 8
M1 Side Roof Panel 1
M2 Side Roof Panel 1
M2 Side Roof Panel 1
M5 Side Roof Panel 1
Pièce Description Qté
K Barre couvre espacement 4
K2 Barre couvre espacement 2
L Fer angle 4
O Barre de structure de toit 1
P1 Barre de renfort de toit 4
P2 Barre de renfort de toit 8
M1 Panneau de toit de côté 1
M2 Panneau de toit de côté 1
M3 Panneau de toit de côté 1
M5 Panneau de toit de côté 1
KX4K2 X2
LX4
OX1
P1 X4P2 X8
M1 X1M2 X1
M3 X1M4 X1

7
© Sojag inc. 2014

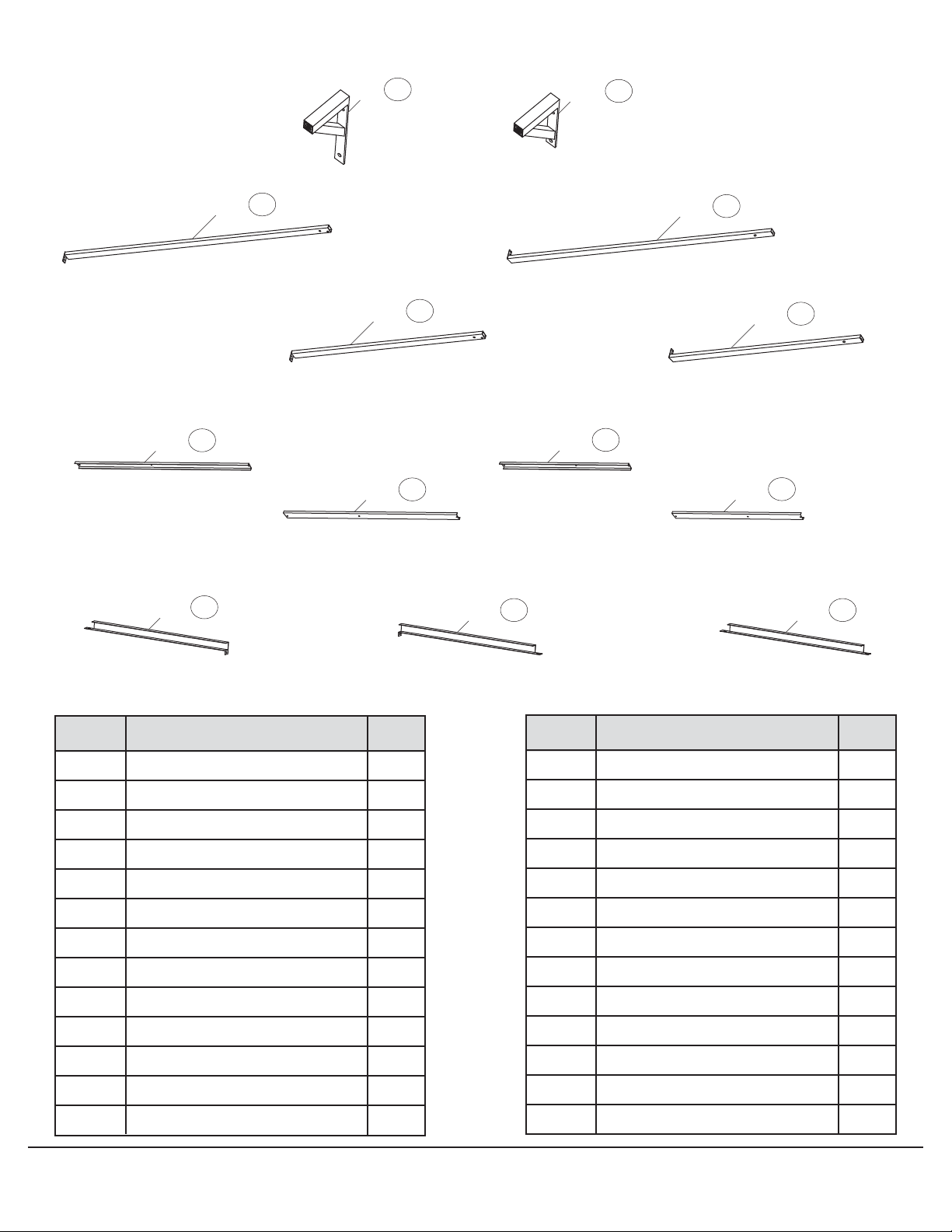

Item Description Qty
Q Roof Angle Bracket 2
Q2 Roof Angle Bracket 2
R1 Roof Structure Bar 1
R2 Roof Structure Bar 1
R3 Roof Structure Bar 1
R4 Roof Structure Bar 1
S1 Roof Finishing Bar 1
S2 Roof Finishing Bar 1
S3 Roof Finishing Bar 1
S4 Roof Finishing Bar 1
T1 Roof Finishing Bar 2
T2 Roof Finishing Bar 2
T3 Roof Finishing Bar 2
Pièce Description Qté
Q Équerre de toit 2
Q2 Équerre de toit 2
R1 Barre de structure de toit 1
R2 Barre de structure de toit 1
R3 Barre de structure de toit 1
R4 Barre de structure de toit 1
S1 Barre de finition de toit 1
S2 Barre de finition de toit 1
S3 Barre de finition de toit 1
S4 Barre de finition de toit 1
T1 Barre de finition de toit 2
T2 Barre de finition de toit 2
T3 Barre de finition de toit 2
Q X2Q2 X2
R1 X1R2 X1
R3 X1R4 X1
S1 X1
S2 X1
S3 X1
S4 X1
T1 X2T2 X2T3 X2

8
© Sojag inc. 2014
PARTS LIST (CONTINUED) LISTE DE PIÈCES (SUITE)
NOTE:
Parts not shown to actual size and not to scale. NOTE : Le matériel n’est pas représenté à l’échelle.
Item Description Qty
U Finishing Bar 1
V Finishing Bar 1
W1 Roof Panel 1
W2 Roof Panel 1
W3 Roof Panel 1
W4 Roof Panel 1
W5 Roof Panel 1
W6 Roof Panel 1
Pièce Description Qté
U Barre de finition 1
V Barre de finition 1
W1 Panneau de toit 1
W2 Panneau de toit 1
W3 Panneau de toit 1
W4 Panneau de toit 1
W5 Panneau de toit 1
W6 Panneau de toit 1
UX1VX1
W1 X1W2 X1W3 X1
W4 X1W5 X1W6 X1

9
© Sojag inc. 2014

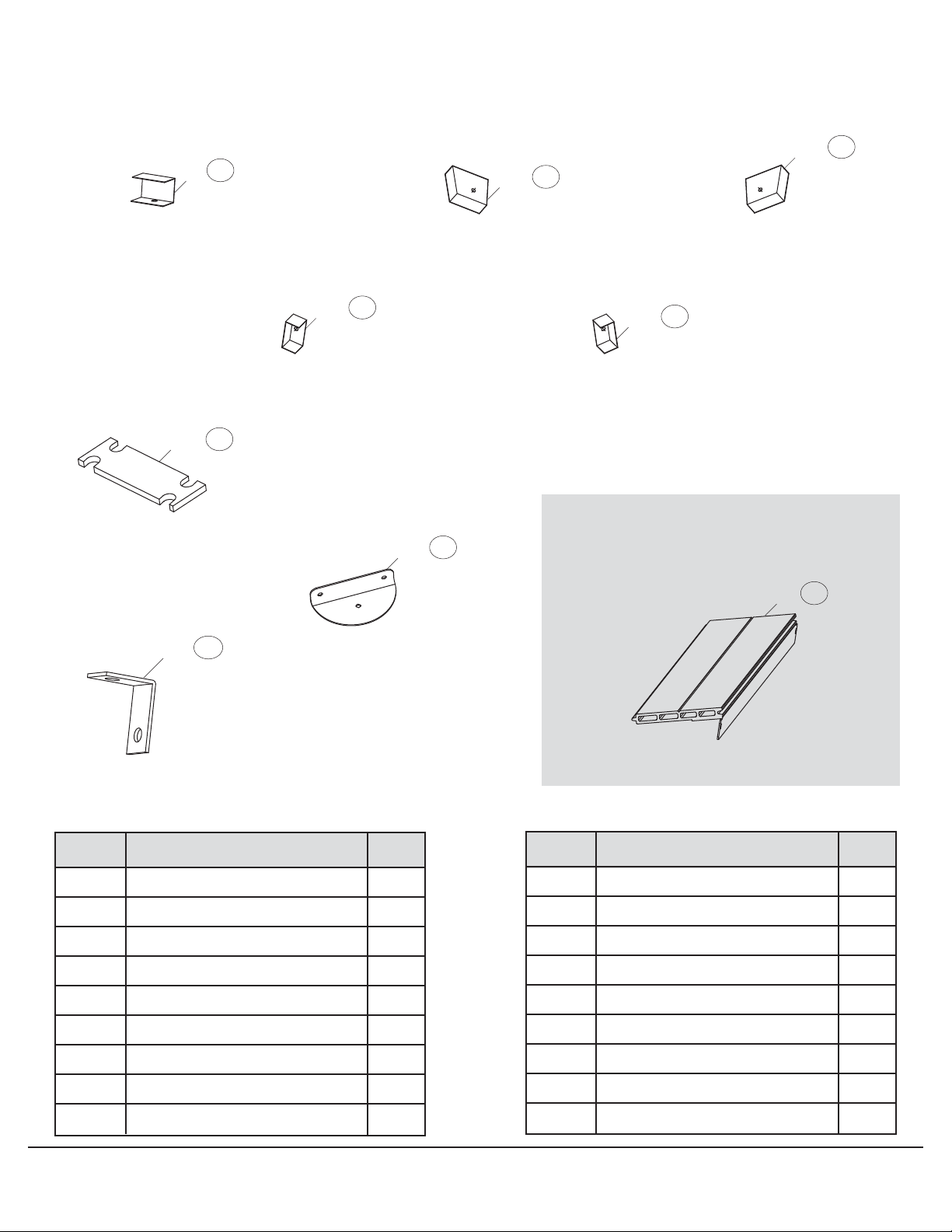

Optional Part / Pièce optionnelle :
Item Description Qty
X Finishing End 4
Y1 Finishing End 1
Y2 Finishing End 1
Y3 Finishing End 2
Y4 Finishing End 2
ZC Metal Plate 2
Z Access Ramp 1
Zp Iron Angle 1
Zv Iron Angle 2
Pièce Description Qté
X Embout de finition 4
Y1 Embout de finition 1
Y2 Embout de finition 1
Y3 Embout de finition 2
Y4 Embout de finition 2
ZC Plaque de métal 2
Z Rampe d’accès 1
Zp Fer angle 1
Zv Fer angle 2
X X4Y1 X1
Y2 X1
Y3 X2Y4 X2
Z X1
ZC X2
Zp X1
Zv X2

10
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
Step 1 Étape 1
X2
B1 X1
X2
F3
X2
F1 Ha X12
1
2
2
1
1
B1
F1
F1
B1
Ha
X2
F1
B1
Ha
Ha
F3
F3
Ha
F3
Ha
Ha
2

11
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
Step 2 Étape 2
E
F4
B2
E
Ha
B2
X2
Ha F4
B2
1
1
1
B2
C
Ha
HC
B2
CHa
HC
B2
F4
Ha X17
ZC X2
EX1X2
F4
CX2
B2 X1

12
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
1
1
B3
F2
F2
E2
B3
F2
Ha
B3
E2
Ha
X2
1

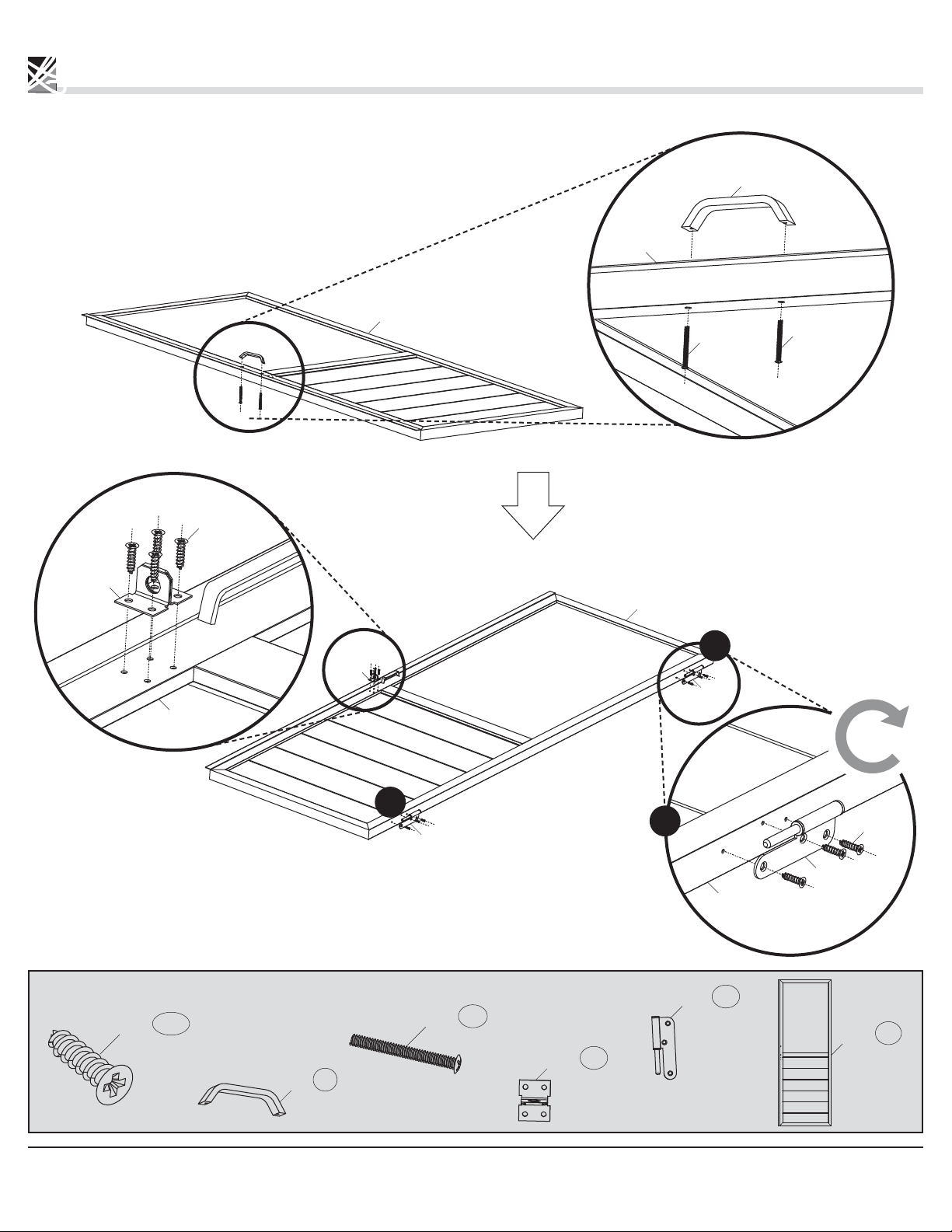

Step 3 Étape 3
B3 X1
Ha X10
E2 X1
X2
F2
DX1
Hd X2
B3 Hd Hd
D
B3

13
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
Étape 4
S’assurer de positionner, tel qu’illustré, le fer angle (H) sur la
barre de toit (G) et le fer angle (H2) sur la barre de toit (G2).
Répéter pour toutes les barres de toit (G et G2) restantes.
Step 4
Ensure to install, as illustrated, the iron angle (H) on the
roof bar (G) and the iron angle (H2) on the roof bar (G2).
Repeat for remaining roof bars (G and G2).
GX2
G2 X2
HX2
H2 X2Hb X4
X2
X2
G
H
H2
G2
G
Hb
H
X2
Hb
H2
G2
X2

14
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
Étape 5
Glisser les connecteurs de panneaux (I, J et J2) à partir
du haut des panneaux (A1, A2, A3 et A4). Les connecteurs
de panneaux (I) doivent être placés face à face.
Step 5
Slide the panel connectors (I, J and J2) from the top of
the panels (A1, A2, A3 et A4). the panel connectors (I)
must be placed face to face.
A1 X1A2 X2A3 X2A4 X2
IX8
JX2
J2 X2
IMPORTANT:
Always install the shelter on a level platform, wood or concrete.
IMPORTANT :
Toujours installer la structure sur une surface de niveau.
CAUTION:
Three people are required for this step.
AVERTISSEMENT :
Trois personnes sont requises pour cette étape.

15
© Sojag inc. 2014
1
13
3
3
A2
A2 A1
A4
B1
A4
A3
A3
3
2
2
2
3
X4
X2
X2
J2 I
I
I
I
I
I
I
J/J2
I
I
I
I
I
J2
J2
J
J
J
1

16
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014

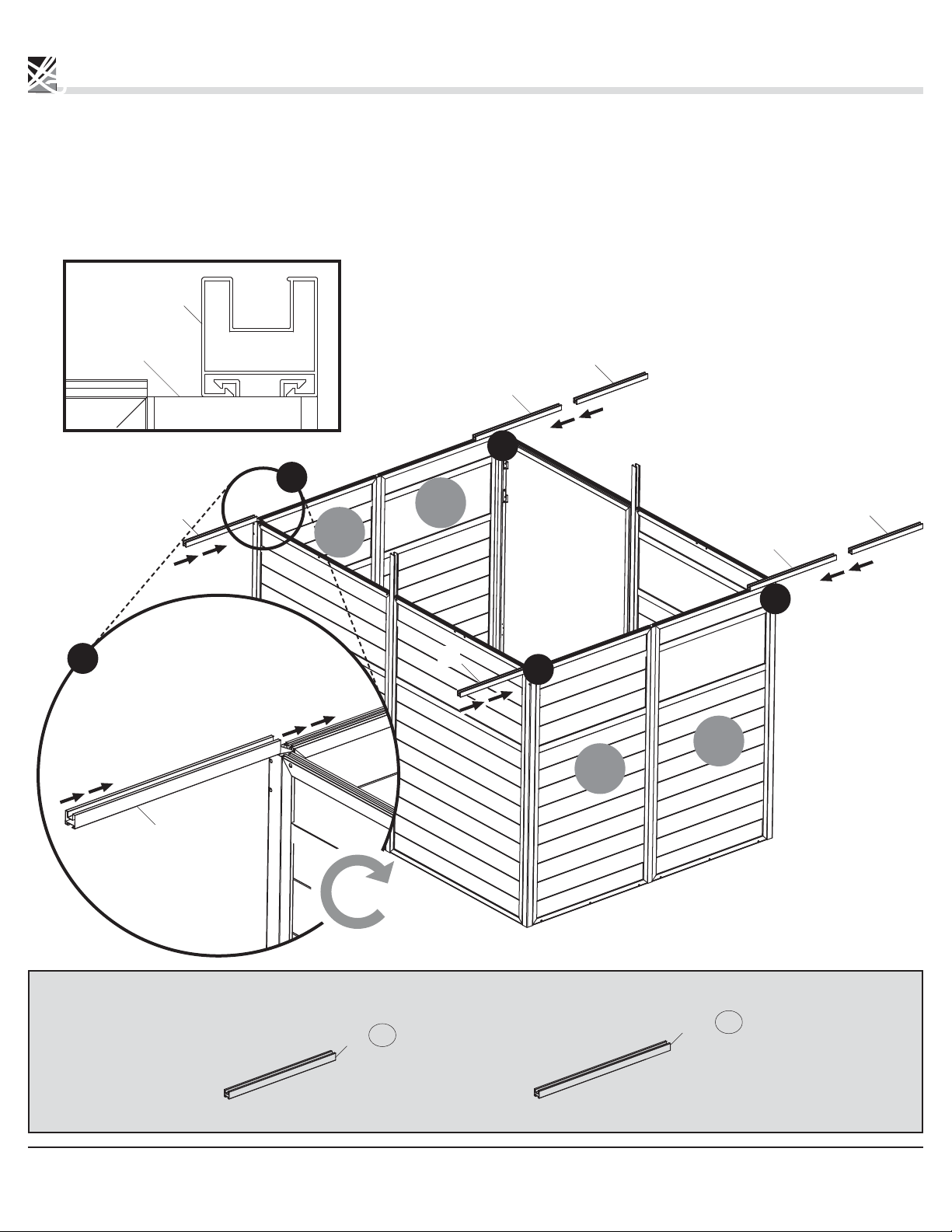

Étape 6
Faire glisser les barres couvre espacement (K et K2) dans le
rail se trouvant au haut des panneaux (A2 et A4) jusqu’à ce
que les barres couvre espacement se rejoignent. Ne pas
laisser dépasser les barres couvre espacement à l’extérieur
de la structure.
Step 6
Slide the gap cover bars (K and K2) on top of the
panels (A2 and A4) untill gap cover bars join. Do not
let exceed the gap cover bars outside of the structure.
KX4K2 X2
K2
K2
K
K
K
K
1
1
1
1
K/K2
A1/A2
A2
A2
A4
A4
K/K2
X6
1

17
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014

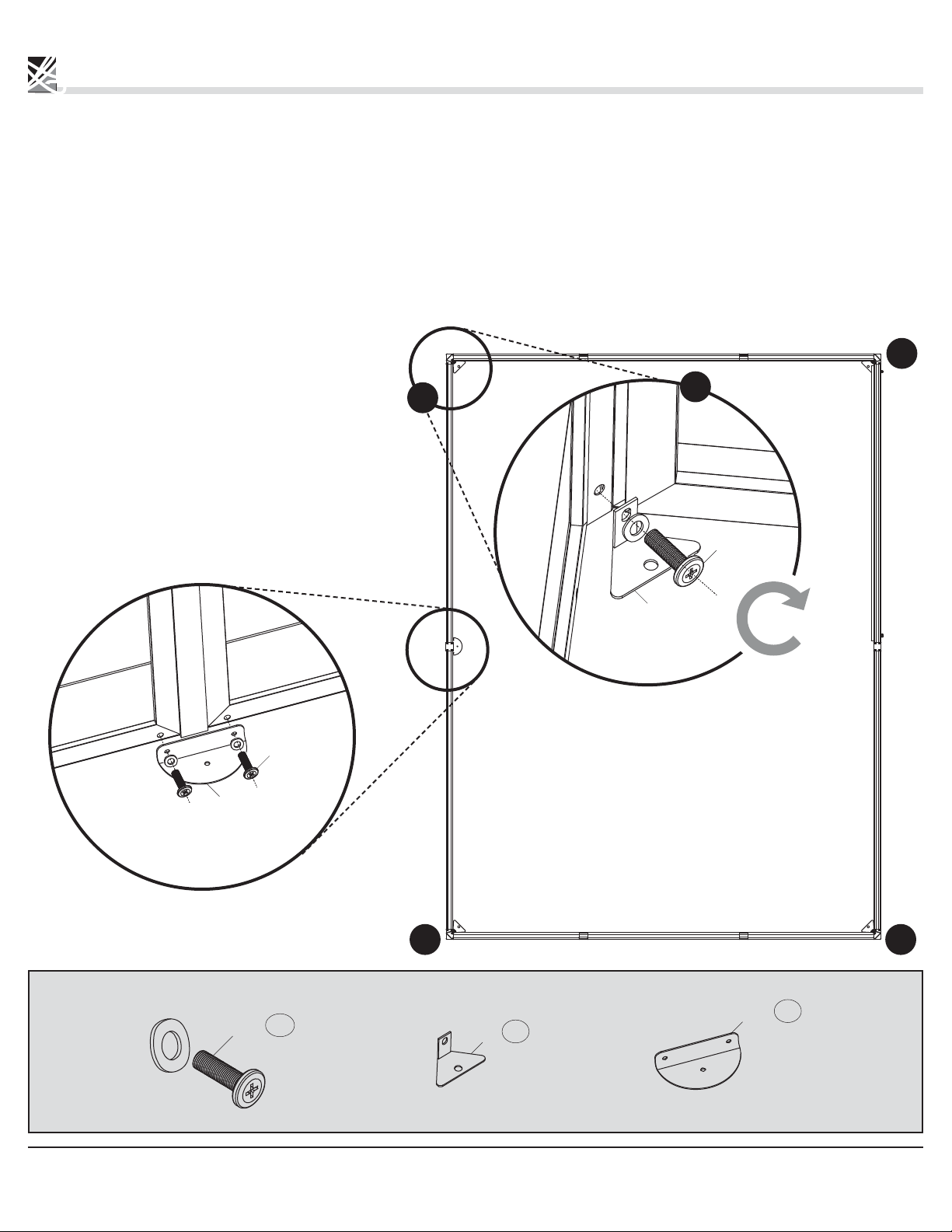

Étape 7
Les pièces (L et Zp) doivent être placées au niveau du plancher.
Elles servent à attacher le cabanon au sol.
Toujours installer la structure sur un sol nivelé. Le cabanon doit
être ancré à un plancher de bois ou de béton en utilisant les vis
appropriées pour chaque type de plancher. (non inclus)
Step 7
Parts (L and Zp) must be installed on floor level. It is
used to attach the shed to the ground.
Always install the structure on a leveled platform. The
product must be anchored to either wood or concrete
using the appropriate screws for the chosen flooring.
(not included)
Hb X6LX4
Zp X1
Hb
Zp
Floor / Plancher
X4
Hb
L
Floor / Plancher
1
1
11
1

18
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014

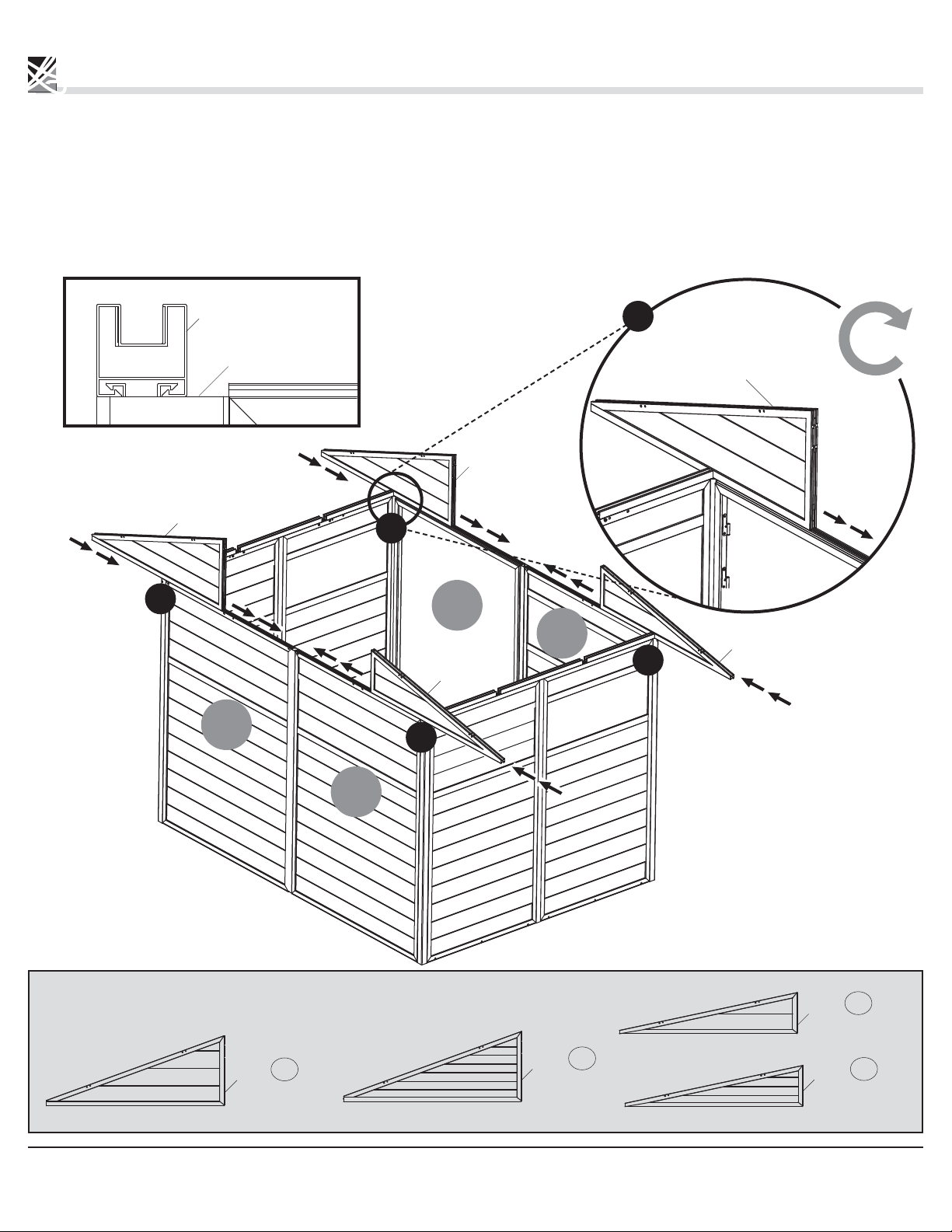

Étape 8
Faire glisser les panneaux de toit (M1, M2, M3 et M4) dans le
rail se trouvant au haut des panneaux (A1, A3 et B1) jusqu’à
ce que les panneaux de toit se rejoignent. Ne pas laisser
dépasser les panneaux de toit (M1, M2, M3 et M4) à
l’extérieur de la structure.
Step 8
Slide the roof panels (M1, M2, M3 and M4) on top
of the panels (A1, A3 and B1) untill roof panels join.
Do not let exceed the roof panels (M1, M2, M3
and M4) outside of the structure.
M1 X1M2 X1
M3 X1
M4 X1
M3
M2
M4
M1
X4
M1/M2/M3/M4
M1/M2/M3/M4
A1/A3/B1
A1
B1
A3
A3
1
1
1
1
1

19
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
Étape 9
Glisser les connecteurs de panneau (I2) à partir du haut des
panneaux de toit en les positionnant face à face tel qu’illustré.
Les glisser jusqu’au fond.
Step 9
Slide the panel connectors (I2) from top of the roof
panels by positioning them face to face as illustrated.
Slide them up to the bottom of the roof panel.
I2 X4
I2
I2
I2
I2
I2
I2
1
I2
I2 X2
1
1

20
Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014

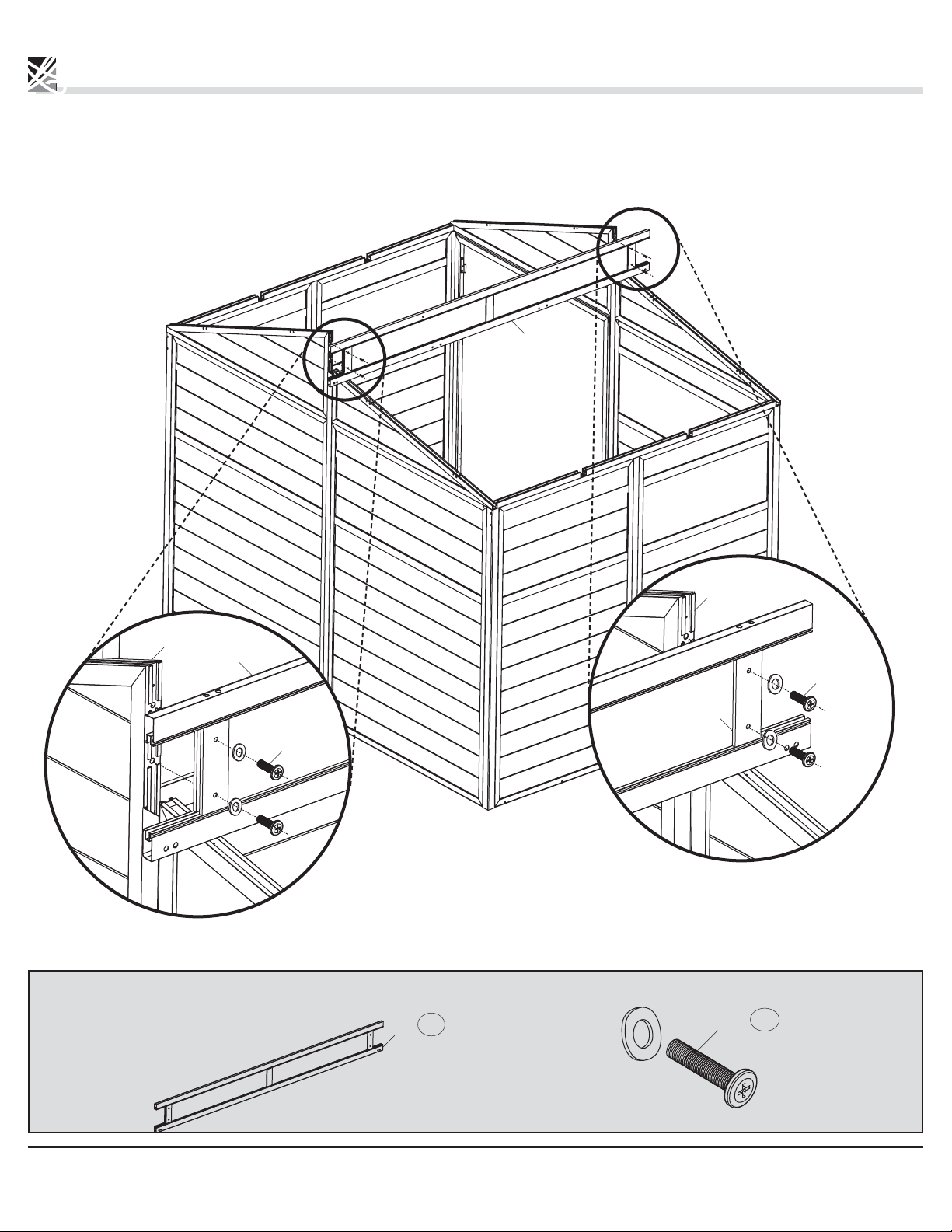

Étape 10Step 10
OX1Hc X4
O
Hc
M1 OHc
M2
O
