Sonoro PLATINUM SO-2000 User manual

GERMAN AUDIO
AND DESIGN
Bedienungsanleitung
Operating manual
Mode d‘emploi
PLATINUM
SO-2000
PLATTENSPIELER
TURNTABLE
PLATINE VINYLE

2© sonoro audio GmbH 2021
Gesamtinhaltsverzeichnis
DE Bedienungsanleitung........................................................................................................3
GB Operating manual .......................................................................................................... 26
FR Mode d'emploi ............................................................................................................... 48

DE
© sonoro audio GmbH 2021 3
PLATINUM
SO-2000
PLATTENSPIELER
Bedienungsanleitung

4© sonoro audio GmbH 2021
Inhaltsverzeichnis
1. Einleitung .................................................................................................................... 5
2. Lernen Sie Ihren PLATINUM kennen ........................................................................ 5
2.1 Lieferumfang..........................................................................................................................5
2.2 Bedienelemente und Anschlüsse .......................................................................................6
2.3 Technische Daten..................................................................................................................8
3. Plattenspieler montieren............................................................................................ 9
4. PLATINUM anschließen ...........................................................................................13
5. Eine Aufnahme abspielen........................................................................................ 14
6. Wenn die Wiedergabe beendet ist ........................................................................ 16
7. Verbindung mit Bluetooth-Gerät herstellen .......................................................... 16
8. Anschließen an einen Computer ............................................................................17
9. Wartung .....................................................................................................................18
10. Fehlerbehebung....................................................................................................... 22
11. Garantie .....................................................................................................................24
Die Wortmarke Bluetooth® und die Logos sind Eigentum der Bluetooth SIG, Inc. und werden von der sonoro
audio GmbH in Lizenz verwendet. Andere Warenzeichen und Markennamen sind die ihrer entsprechenden
Eigentümer.
Qualcomm aptX ist ein Produkt von Qualcomm Technologies International, Ltd. Qualcomm ist ein
Markenzeichen von Qualcomm Incorporated und in den USA und in anderen Landern eingetragen. aptX ist
ein Markenzeichen von Qualcomm Technologies International, Ltd.und in den USA und in anderen Landern
eingetragen.

DE
© sonoro audio GmbH 2021 5
1. Einleitung
Vielen Dank für den Kauf von PLATINUM. Diese Bedienungsanleitung enthält alle
Informationen, die für einen störungsfreien und sicheren Betrieb des PLATINUMs
erforderlich sind.
Es liegt in der Verantwortung des Benutzers sicherzustellen, dass der Plattenspieler sicher
positioniert, angeschlossen und verwendet wird. Die Bilder in dieser Bedienungsanleitung
sollen die, für den Betrieb des PLATINUM erforderlichen Maßnahmen veranschaulichen.
PLATINUM ist nur für den persönlichen Gebrauch bestimmt. Er ist nicht für den
kommerziellen Gebrauch bestimmt.
Viel Spaß mit Ihrem PLATINUM!
2. Lernen Sie Ihren PLATINUM kennen

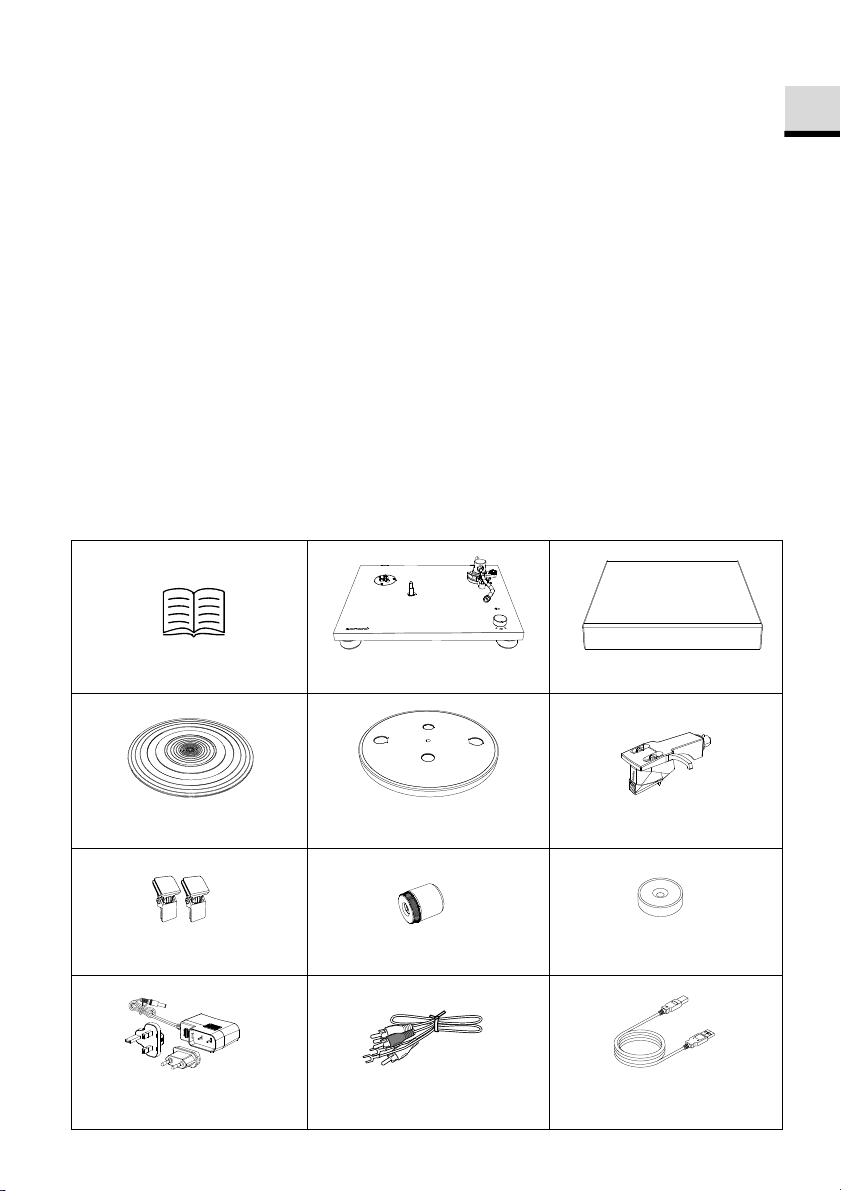

2.1 Lieferumfang
Überprüfen Sie, ob die folgenden Teile enthalten sind.
Bedienungsanleitung
Plattenspieler
Staubschutzdeckel
Plattentellerauflage
Plattenteller und Antriebsriemen
Headshell mit Tonabnehmer
Scharniere für die Schutzhaube
Gegengewicht
45 RPM Adapter
(7” Single Adapter)
Steckernetzteil mit EU & UK
Adapter
Cinch Kabel
USB Kabel

6© sonoro audio GmbH 2021
2.2 Bedienelemente und Anschlüsse

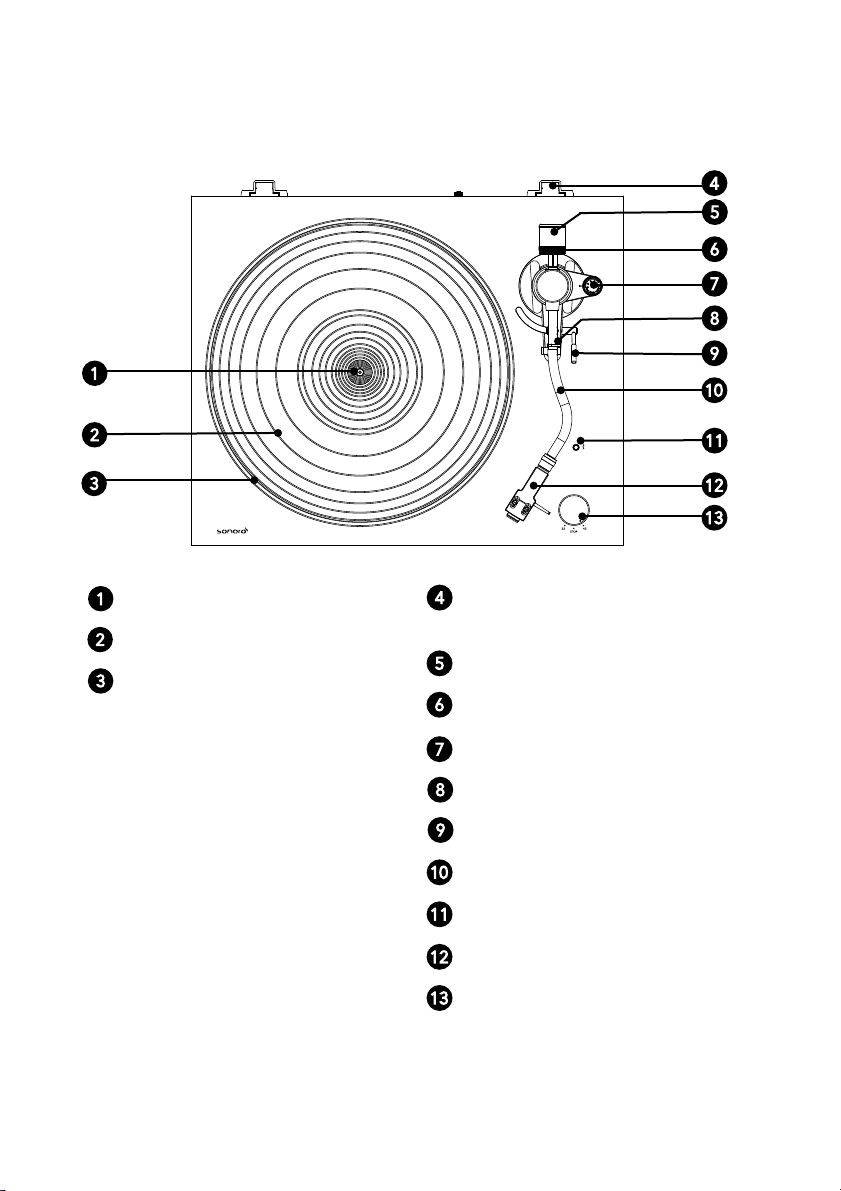

Draufsicht
Achse
Plattentellerauflage
Plattenteller
Scharnieraufnahme für die
Staubschutzhaube
Gegengewicht
Einstellskala
Anti-Skating-Skala
Tonarmauflage
Tonarmlift
Tonarm
Bluetooth-Anzeige / Pairing-Taste
Headshell mit Tonabnehmer
Geschwindigkeits-Wahlschalter

DE
© sonoro audio GmbH 2021 7

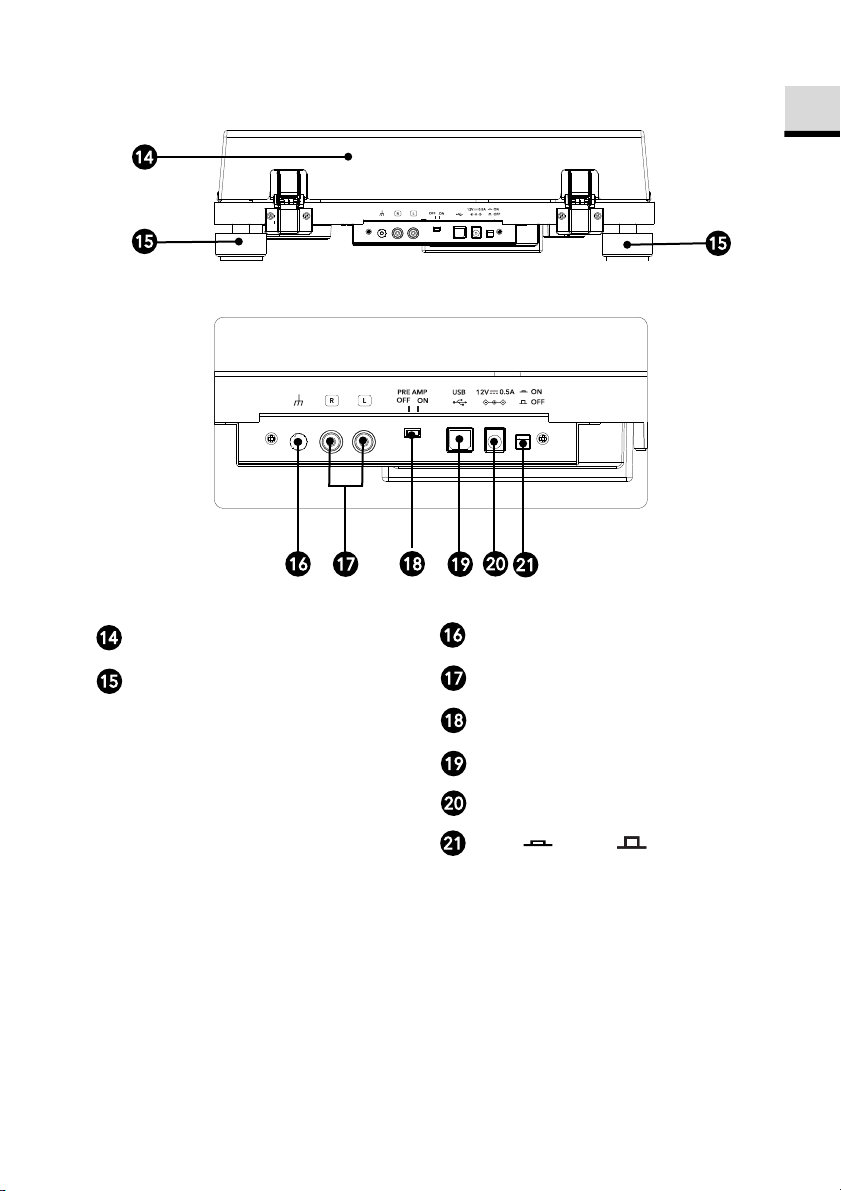

Rückansicht
Staubschutzdeckel
Gerätefüße
Masseanschluss
Cinch Audio-Ausgang
Vorverstärkerumschalter
USB Ausgang
Wechselstrom-Eingangsbuchse
EIN / AUS-TASTE
USB
PRE AM P

8© sonoro audio GmbH 2021
2.3 Technische Daten
Plattenspieler
Typ
2-Geschwindigkeiten,
komplett manueller Betrieb
Antrieb Riemenantrieb
Motor
Gleichstrommotor, optisch
kontrolliert
Geschwindigkeiten 33 1/3 U/min und 45 U/min
Plattenteller
Aluminiumdruckguss,
Durchmesser 300 mm
Gleichlauf-
schwankungen
< 0,15% (33 U/min) bei
3KHz
Signal-Rausch-
Verhältnis
> 67 dB (A-gewichtet, 20KHz,
LPF)
Ausgangspegel
Vorverstärker AUS
Vorverstärker EIN
5,5mV±3dB (1KHz, 5cm/s)
300 mV±3dB (1KHz, 5cm/s)
Ausgangsbuchsen Cinch
Tonarm
Armtyp
statisch ausbalancierter
S-förmiger Tonarm
Effektive Länge 224 mm
Überhang 19 mm
Einstellbares
Auflagegewicht
0 bis 2,5 g
Zulässiges
Tonabnehmergewicht
5 bis 7,5 g
Tonabnehmer
Modell Ortofon 2M Red
Typ Moving Magnet
Empfohlene
Anschlussimpedanz
47.000 ohms
Verstärkeranschluss MM- Eingang
Ausgangsspannung 5,5mV (1KHz, 5 cm/s)
Nadeltyp Diamantschliff elliptisch
Radius der Stiftspitze r/R 8/18 μm
Auflagegewicht 1,6 - 2,0g (Standard1,8g)
Tonabnehmergewicht 7,2g
Headshell-Gewicht
9,3 g (einschließlich
Schrauben, Muttern und
Anschlussdrähten)
Headshell-Überhang ±5 mm
USB-Anschluss
Unterstützte Formate
USB 1.1oder höher
Windows 7 oder höher
MAC OSX oder höher
Bluetooth
Bluetooth Version 4.0
Output class Klasse 2
Frequenzband 2,402 GHz – 2,480 GHz
Modulationsmethode FHSS
Profil A2DP 1.3
Unterstützte Codecs SBC, aptX Audio
Maximale
Ausgangsleistung
10,0 dBm
Reichweite ca. 10m
Allgemeines
Abmessungen
( B x T x H)
ca. 420 x 356 x 125
mm
Gewich ca. 3.9 kg
Betriebstemperatur 0 °C ~ +40 °C
Energieverbrauch
AUS
AN
0,1 W oder weniger
1,5 W oder weniger
Austausch-Diamant
(separat erhältlich)
Ortofon 2M Red /
2M Blue
Netzteil
Name und Anschrift
des Herstellers
Golden Profit Electronics Ltd
Shayao Chenwu Village,
Shijie Town, Dongguan,
Guangdong, China
Modellkennung GPE006D-120050-Z
Eingangsspannung AC 100 – 240 V
Eingangswechselstrom 50 / 60 Hz
Ausgangsspannung DC 12,0 V
Ausgangsstrom 0,5 A
Ausgangsleistung 6,0 W
Durchschnittliche
Effizienz im Betrieb
Mehr als 78,9%
Effizienz bei geringer
Last (10 %)
70,0%
Leistungsaufnahme
bei Nulllast
0,10 W oder weniger
Technische Daten können ohne vorherige Ankündigung geändert werden.

DE
© sonoro audio GmbH 2021 9
3. Plattenspieler montieren
Hinweis:
•PLATINUM muss vor der ersten Verwendung
zusammengebaut werden.
•Schließen Sie Ihren Plattenspieler erst mit
dem Netzteil an eine Steckdose an, wenn Sie
mit der Montage fertig sind.
•Über dem Abtastdiamanten befindet sich
eine Schutzabdeckung. Belassen Sie diese
beim Zusammenbau Ihres Plattenspielers
dort.
•Der Abtastdiamant ist eine hochpräzise
Komponente. Berühren Sie ihn nicht mit den
Fingern, und lassen Sie ihn nicht auf die Platte
fallen, da dies zu einer Beschädigung des
Diamanten führen kann.
•Entfernen Sie den Kabelbinder, mit dem der
Tonarm gesichert ist.
1. PLATINUM aufstellen
•Stellen Sie PLATINUM auf eine ebene, stabile
Fläche.
2. Platzieren Sie den Plattenteller
•Halten Sie den Plattenteller fest.
•Legen Sie den Plattenteller vorsichtig auf die
Achse.
•Drehen Sie den Plattenteller in die Position, in
der Sie die Motorriemenscheibe durch das
Kreisloch im Plattenteller sehen können.
3. Anbringen des Antriebsriemens
•Lösen Sie das Klebeband, ziehen Sie das rote
Band und halten Sie es fest.
•Dann legen Sie den Antriebsriemen um die
Motorriemenscheibe.
•Achten Sie darauf, dass sich der
Antriebsriemen nicht verdreht.
Achse
Motorriemenscheibe
Klebeband
Antriebsriemen

10 © sonoro audio GmbH 2021
•Entfernen Sie das rote Band vom
Antriebsriemen.
•Drehen Sie den Drehteller mehrmals um
sicherzustellen, dass der Antriebsriemen
sicher sitzt und sich reibungslos dreht.
4. Platzieren der Plattentellermatte
•Legen Sie die Matte auf den Plattenteller.
•Die Matte hat eine Ober- und eine Unterseite.
Die Seite mit den geriffelten, konzentrischen
Kreisen sollte nach unten gelegt werden.
Oben
Unten
5. Gegengewicht montieren
•Stecken Sie das Gegengewicht auf das Ende
des Tonarms und drehen Sie es langsam
gegen den Uhrzeigersinn, während Sie es
leicht drücken.
6. Installieren des Headshells
•Setzen Sie das Headshell am vorderen Ende
des Tonarms ein.
•Drehen Sie die Kontermutter im
Uhrzeigersinn, um es zu sichern.
7. Entfernen der Schutzabdeckung vom
Abtastdiamanten
•Halten Sie die Schutzabdeckung von vorne
und hinten und drücken Sie dabei die
Verriegelung am hinteren Teil.
•Ziehen Sie die Abdeckung langsam nach
unten.

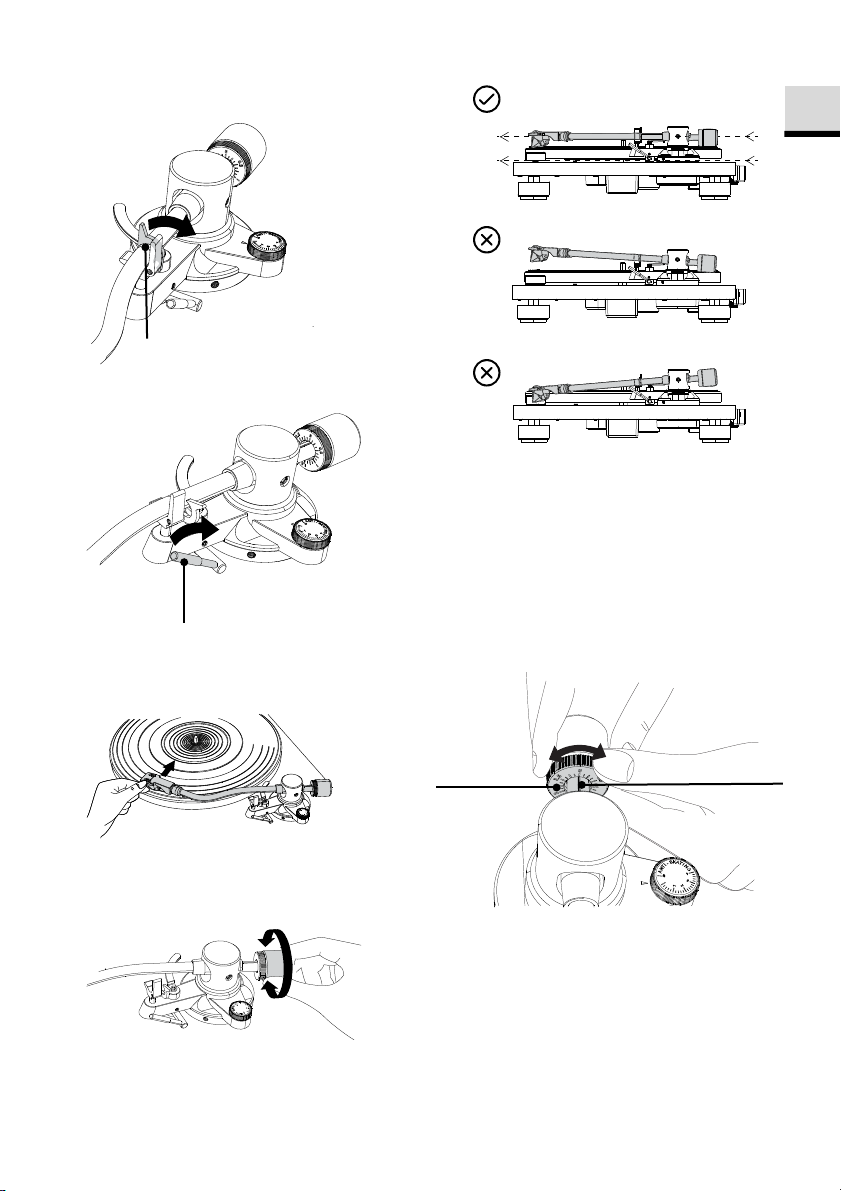

8. Einstellen der Tonarmbalance
•Stellen Sie die Anti-Skating-Skala auf Null.
Kontermutter
Gegengewicht
Band
Anti-Skating-Skala

DE
© sonoro audio GmbH 2021 11
•Lösen Sie die Tonarmklemme
•Heben Sie den Tonarmlift an.
•Halten Sie das Headshell mit dem Finger und
bewegen Sie den Tonarm über den
Plattenteller.
•Senken Sie den Tonarmlift ab.
•Stellen Sie das Gegengewicht so ein, dass der
Tonarm parallel zum Drehteller schwebt.
•Bringen Sie den Tonarm wieder in seine
ursprüngliche Position.
•Verriegeln Sie die Tonarmklemme.
9. Einstellen der Auflagekraft
•Drehen Sie den Ring des Gegengewichts so,
dass die Mittellinie auf der Skala mit 0
ausgerichtet ist.
•Drehen Sie hierbei nur den Ring! Das
Gegengewicht darf sich nicht mitdrehen.
•Stellen Sie das Gegengewicht für den
Tonabnehmer passend ein, indem Sie
Gegengewicht und Skala gleichzeitig drehen.
Tonarmklemme
Tonarmlift
Einstellmarkierung
Einstellskala
Gegengewicht

12 © sonoro audio GmbH 2021
•Die empfohlene Auflagekraft des
mitgelieferten Tonabnehmers beträgt 1,8 g.
10. Einstellen der Anti-Skating-Kraft
•Die Anti-Skating-Skala muss auf den gleichen
Wert, wie die Auflagekraft eingestellt werden;
für den mitgelieferten Tonabnehmer auf 1,8.
11. Installieren des Staubschutzdeckels
Hinweis:
•Der Staubschutzdeckel dient zum Schutz der
empfindlichen Komponenten des
Plattenspielers. Wenn er nicht verwendet
wird, sollte er geschlossen bleiben.
•Öffnen oder schließen Sie ihn nicht, während
eine Aufnahme abgespielt wird.
•Achten Sie darauf, Ihre Finger beim Öffnen
und Schließen der Staubschutzhülle nicht
einzuklemmen.
•Legen Sie nichts auf den Staubschutzdeckel.
•Setzen Sie die Scharniere des
Staubschutzdeckels vollständig in die
Scharnierhalter ein.
•Richten Sie die Scharniere entsprechend der
Halterungen auf der Rückseite des
Plattentellers aus und stecken Sie sie hinein.
12. Öffnen und Schließen der
Schutzabdeckung
Öffnen
•Halten Sie die Vorderkante der
Schutzabdeckung fest und heben Sie sie
vorsichtig bis zum Anschlag vollständig an.
•Die Schutzabdeckung bleibt in ihrer Position
offen.
Schließen
•Senken Sie die Staubschutzabdeckung
vorsichtig ab, bis sie geschlossen ist.
Scharniere

DE
© sonoro audio GmbH 2021 13
13. Anschließen und Auswechseln des
Netzsteckers
WARNUNG!
Risiko eines elektrischen Schlages!
•Stecken Sie den Netz-Adapter nicht alleine in
die Netzsteckdose.
•Stellen Sie sicher, dass Stecker und Adapter
ordnungsgemäß verriegelt sind.

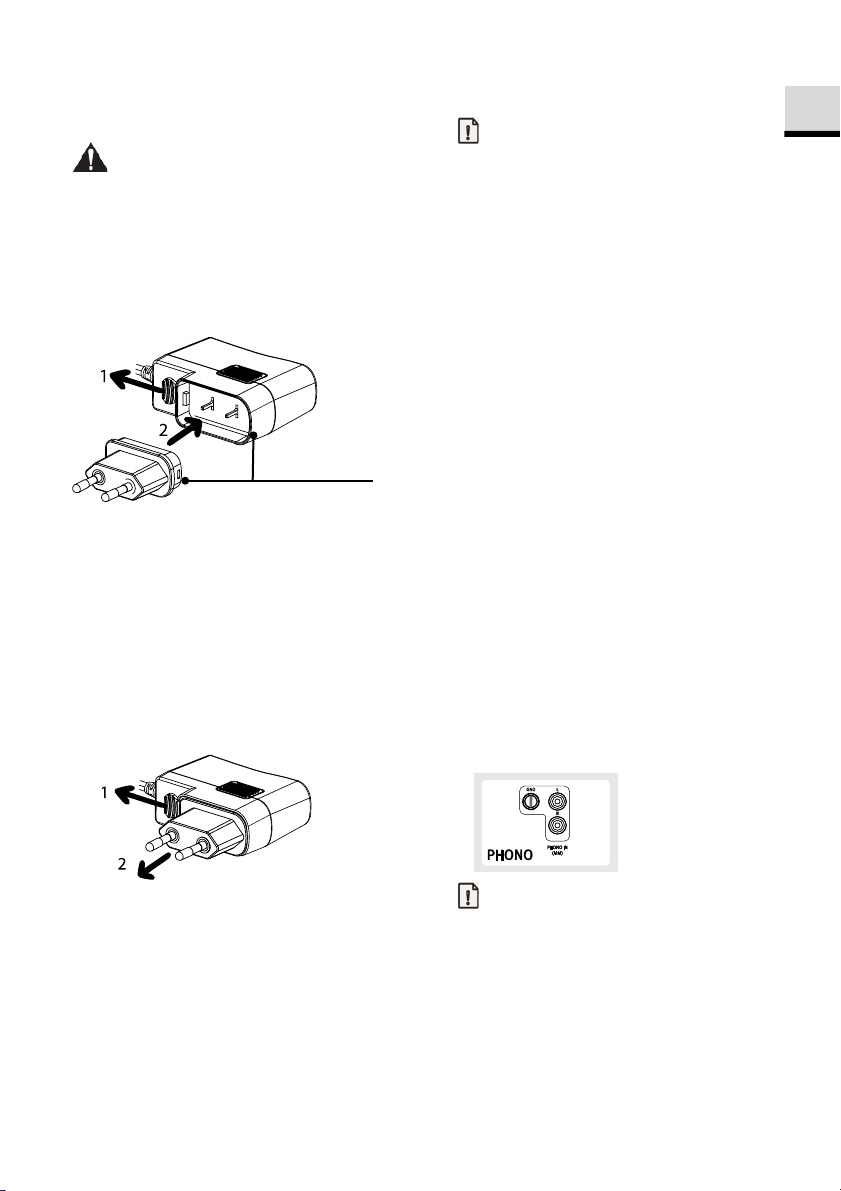

Anschließen des Netzsteckers
•Ziehen Sie den Clip nach unten und halten
Sie ihn fest.
•Stecken Sie die runde Ecke des Steckers in
den oberen Teil des Adapters.
•Stecken Sie den gewünschten Netzstecker
senkrecht in die Kontaktstifte des Adapters,
bis er vollständig nach innen gedrückt ist.
•Lösen Sie den Clip und verriegeln Sie den
Netzadapter.
Den Netzstecker lösen
•Ziehen Sie den Clip nach unten und halten
Sie ihn fest.
•Ziehen Sie den Netzadapter senkrecht aus
dem Netzteil.
4. PLATINUM anschließen
Hinweis:
•Der montierte Ortofon 2M RED Tonabnehmer
ist ein MM-Tonabnehmer. Stellen Sie daher
Ihr Audiosystem auf MM (nicht MC) ein.
•Stellen Sie sicher, dass das an PLATINUM
angeschlossene Audiosystem / Verstärker
ausgeschaltet und die Lautstärke niedrig
eingestellt ist.
•Bevor Sie Ihr Audiosystem und PLATINUM
einschalten, stellen Sie sicher, dass alle
Verbindungen ordnungsgemäß hergestellt
wurden, und wählen Sie die richtige
Vorverstärkereinstellung.
Andernfalls können laute Brummgeräusche
auftreten, die Ihr Audiosystem oder Ihre
Lautsprecher beschädigen können.
1. Anschließen an ein Audiosystem / einen
Verstärker
•Verbinden Sie Ihr Audiosystem und
PLATINUM mit dem mitgelieferten Cinch-
Kabel.
•Wenn Ihr Audiosystem über einen
eingebauten Phono-Verstärker verfügt, ist
höchstwahrscheinlich ein Erdungsanschluss
vorhanden. Bitte schrauben Sie das
Erdungskabel auf beiden Seiten fest: An Ihr
Audiosystem und PLATINUM. Stecken Sie die
Cinch-Stecker in den Phono-Eingang Ihres
Audiosystems und den Ausgang von
PLATINUM.
Hinweis:
•Der Erd-Anschluss von Platinum ist keine
Sicherheitserdung.
•Je nach Audiosystem kann das Anschließen
der Erd.- bzw. Masse-Leitung den
umgekehrten Effekt haben, dass das
Brummen und Rauschen zunimmt. In diesem
Fall muss die Erd- bzw. Masse-Leitung nicht
angeschlossen werden.
•Wir empfehlen den PLATINUM nicht mit dem
Erdungsanschluss eines MAESTROs zu
verbinden.
rundes Oberteil

14 © sonoro audio GmbH 2021
•Wenn Ihr Audiosystem keinen Phono-Eingang
hat, verwenden Sie einen freien Aux-In-Cinch-
Eingang.
•Der weiße Stecker ist für den linken Kanal, der
rote Stecker für den rechten Kanal.
2. Einstellen des Vorverstärker-
Wahlschalters
Schalten Sie den Vorverstärkerschalter auf der
Rückseite von PLATINUM entsprechend den
Funktionen Ihres Audiosystems / Verstärkers, an
den PLATINUM angeschlossen ist:
•Den Schalter auf OFF stellen.
Wenn Ihr Audiosystem / Verstärker über eine
PHONO-Eingangsbuchse verfügt, kann
PLATINUM direkt daran angeschlossen
werden, indem der eingebaute Vorverstärker
durch Ausschalten umgangen wird.
•Den Schalter auf ON stellen.
Wenn Ihr Audiosystem / Verstärker keinen
Phono-Eingang hat, können Sie den
eingebauten Vorverstärker von PLATINUM
verwenden, indem Sie auf ON stellen.
3. Anschließen des Netzteils
•Nachdem Sie alle anderen Verbindungen
hergestellt haben, schließen Sie das
mitgelieferte Netzteil an die DC-
Eingangsbuchse an.
•Stecken Sie das Steckernetzteil in eine
Netzsteckdose.
5. Eine Aufnahme
abspielen
Hinweis:
•Verringern Sie die Lautstärke des
Audiogeräts, bevor Sie eine Schallplatte
abspielen. Das laute, knisternde Geräusch,
das beim Eintauchen des Abtastdiamanten in
die Einlaufrille der Schallplatte entsteht, kann
die Lautsprecher oder das Audiogerät
beschädigen. Warten Sie, bis der
Tonabnehmer vollständig abgesenkt ist, und
stellen Sie dann die Lautstärke ein.
•Selbst neue Schallplatten können beim
Abspielen ein Knistern verursachen. Bitte
beachten Sie, dass dieses Geräusch für das
Abspielen von Schallplatten charakteristisch
ist.
•Legen Sie jeweils nur eine Schallplatte auf
den Plattenteller.
•Schließen Sie die Schutzabdeckung während
der Wiedergabe von Schallplatten, um
Verstauben zu vermeiden.
•Stoppen Sie die Drehung des Plattenspielers
während der Wiedergabe nicht.
•Während der Wiedergabe von Schallplatten
kann es zu Rückkopplungen kommen, wenn
die Lautstärke zu laut ist. Verringern Sie in
diesem Fall die Lautstärke des Verstärkers.
USB

DE
© sonoro audio GmbH 2021 15
1. Schalten Sie den Plattenspieler ein.
•Drücken Sie die EIN / AUS-Taste auf der
Rückseite des Plattenspielers, um ihn
einzuschalten.
2. Öffnen Sie die Schutzabdeckung
vorsichtig.
3. Eine Schallplatte auflegen
•Legen Sie die Schallplatte so auf die
Plattentellerauflage, dass sich die Achse im
Mittelloch der Platte befindet.
•Um Singles abzuspielen, benutzen Sie den
mitgelieferten Single-Adapter.
4. Benutzung des Geschwindigkeits-
Wahlschalter
Hinweis
•Die Abspieldrehzahl ist normalerweise auf
dem Plattenlabel angegeben.
•Die Drehzahl kann auf 33 oder 45 U / min
eingestellt werden. Wählen Sie die für die
Schallplatte geeignete Drehzahl.
•Wenn der Geschwindigkeits-Wahlschalter auf
33 oder 45 gestellt ist, beginnt sich der
Plattenteller zu drehen.
5. Lösen Sie die Tonarmauflageklemme.
6. Heben Sie den Tonarmlift an.
7. Führen Sie den Tonarm mit dem Finger
am Headshell über den Rand der
Schallplatte oder zu dem Titel, mit dem
Sie die Wiedergabe starten möchten.
USB
PRE AM P
AUS
EIN
Schallplatte
45-RPM Adapter

16 © sonoro audio GmbH 2021
8. Absenken des Tonarms.
•Senken Sie den Tonarm mit Hilfe des
Tonarmlifts langsam ab, bis der
Abtastdiamant die Schallplatte berührt und
die Wiedergabe beginnt.
9. Schließen Sie vorsichtig die
Schutzabdeckung.
6. Wenn die Wiedergabe
beendet ist
Hinweis:
•PLATINUM ist ein manueller Plattenspieler. Er
stoppt nicht automatisch!
•Bitte heben Sie den Tonarm immer am Ende
einer Schallplatte an, um eine Beschädigung
des Abtastdiamanten und der Schallplatte zu
vermeiden.
1. Heben Sie den Tonarmheber an.
2. Den Tonarm zurückführen
•Bewegen Sie den Tonarm mit dem Finger am
Headshell in seine ursprüngliche Position.
3. Drehen Sie den Geschwindigkeits-
Wahlschalter in die Position STOP.
•Wenn der Plattenspieler stoppt, dreht sich
der Plattenteller nicht.
•Drücken Sie die EIN / AUS-Taste auf der
Rückseite des Plattenspielers, um ihn
auszuschalten, wenn er nicht mehr verwendet
wird.
7. Verbindung mit
Bluetooth-Gerät
herstellen
PLATINUM kann eine Verbindung zu Bluetooth-
fähigen Geräten (z. B. Bluetooth-Lautsprechern
und Bluetooth-Kopfhörern) herstellen.
Hinweis:
•Die Reichweite liegt in einem Bereich von
ungefähr 10 Metern.
•Informationen zur Verwendung finden Sie in
der Bedienungsanleitung Ihrer Bluetooth-
Geräte.
•Das Pairing kann je nach angeschlossenem
Gerät einige Zeit dauern.
•Wenn sich in der Nähe eingeschaltete
Bluetoothwiedergabegeräte befinden, mit
denen Sie keine Kopplung durchführen
möchten, deaktivieren Sie die Bluetooth-
Funktion und versuchen Sie es erneut.
•Stellen Sie keine Verbindung zu Bluetooth-
Lautsprechern oder Kopfhörern her, für die
Sie die Lautstärke nicht einstellen können.
Einzelne Titel könnten mit sehr hohen
Lautstärken wiedergegeben werden.
•Sie können den Plattenspieler nicht mit
Smartphones, Fernsehgeräten oder
Computern usw. koppeln.
1. Bluetooth-Gerät zum ersten Mal koppeln
•Drücken Sie die BT-Taste am Plattenspieler,
um den Bluetooth-Verbindungsmodus zu
starten. Die Anzeige wird blau und blinkt
langsam.
•Drücken Sie die BT-Taste mindestens zwei
Sekunden lang erneut, um den Pairing-
Modus zu starten. Die blaue Anzeige blinkt
schnell.
•Nachdem der Plattenspieler in den Pairing-
Modus gewechselt ist, versetzen Sie das
andere Bluetooth-Gerät ebenfalls in den
Pairing-Modus.
Bluetooth-Anzeige /
Pairing-Taste

DE
© sonoro audio GmbH 2021 17
•Das Pairing erfolgt automatisch. Wenn der
Plattenspieler und das Bluetooth-Gerät
verbunden sind, leuchtet die Anzeige
durchgängig.
2. Verbinden des gekoppelten Bluetooth-
Geräts
PLATINUM kann Informationen für bis zu 8
gekoppelte Geräte speichern. Sie müssen für
nachfolgende Verbindungen an bereits mit
dem Plattenspieler gekoppelte Geräte nicht
ein weiteres Mal koppeln.
•Drücken Sie die BT-Taste am Plattenspieler,
um den Verbindungsmodus zu starten. Die
Anzeige wird blau und blinkt langsam.
•Bereiten Sie das Bluetooth-Gerät für die
Verbindung vor.
•Das Pairing erfolgt automatisch. Wenn der
Plattenspieler und das Bluetooth-Gerät
verbunden sind, leuchtet die Pairing-Anzeige
durchgängig.
3. Trennen des gekoppelte Bluetooth-
Gerätes
•Drücken Sie die BT-Taste mindestens 2
Sekunden lang, um das gekoppelte
Bluetooth-Gerät vom Plattenspieler zu
trennen. Die Anzeige wird blau und blinkt
schnell.
•Drücken Sie im Bluetooths-Modus die BT-
Taste, um die Bluetooth-Funktion
auszuschalten.
•Wenn fünf Minuten lang kein Bluetooth-
Gerät gefunden wird, leuchtet die
Bluetooth-Anzeige nicht mehr.
•Nachfolgend finden Sie den BT-
Anzeigestatus für unterschiedliche
Betriebszustände.
Betriebszustand
BT Anzeige (blau)
Paaren Gerät
suchen
schnelles Blinken
Verbindung
Warten
verbunden
zu werden
langsames Blinken
verbunden
durchgehendes Leuchten
8. Anschließen an einen
Computer
Der Inhalt einer Schallplatte kann digital auf
einem Computer aufgezeichnet werden, wenn
der Plattenspieler mit dem mitgelieferten USB-
Kabel (Typ B) an einen USB-Anschluss (Typ A)
des Computers angeschlossen wird.
Hinweis:
•Die USB-Ausgangssignale können nur zur
Aufnahme und nicht zur Wiedergabe
verwendet werden.
•Der Plattenspieler läuft mit Standard-
Windows- oder Mac-Treibern, sodass kein
spezieller Treiber installiert werden muss.
•Der Computer erkennt automatisch den USB-
Anschluss des Plattenspielers und identifiziert
ihn als USB Audio CODEC.
•Sie müssen zuerst eine Software installieren,
die für die Audioaufnahme auf dem
Computer verwendet werden kann.
•Sie können die von Ihnen bevorzugte
Audioaufzeichnungssoftware separat
erwerben oder kostenlose Software wie z.B.
Audacity (https://www.audacityteam.org/) aus
dem Internet herunterladen.
•Wenn die Software nicht wunschgemäß
funktioniert, wenden Sie sich an Ihren
Computeradministrator, um Hilfe zu erhalten.
•Trennen Sie beim Aufnehmen mit einem
Computer nicht das USB-Kabel und schalten
Sie den Plattenspieler nicht in den Standby-
Modus.
•Die aufgenommene Musik ist nur für den
privaten Gebrauch bestimmt. Die
Verwendung der Musik über diese Grenze
hinaus erfordert die Erlaubnis der Inhaber des
Urheberrechts.

18 © sonoro audio GmbH 2021
1. Schließen Sie einen Computer mit dem
mitgelieferten USB-Kabel an Ihren
PLATINUM an.
2. Drehen Sie den Drehknopf des
Geschwindigkeits-Wahlschalters, um die
Wiedergabe einer Schallplatte zu starten.
3. Verwenden Sie Ihre Software, um Titel
auf dem Computer zu speichern.
•Ausführliche Anweisungen zur Verwendung
der Anwendung und zum Übertragen von
Audiosignalen finden Sie im
Benutzerhandbuch der Software.
9. Wartung
1. Bringen Sie die Schutzabdeckung über
dem Abtastdiamant an.
•Halten Sie die Abdeckung vorn und hinten,
richten Sie sie an der Vorderseite des
Tonabnehmers aus und heben Sie sie
langsam an.
2. Plattenspieler reinigen
•Reinigen Sie die Staubschutzhülle und den
Plattenspieler mit einem trockenen, weichen
Tuch.
•Wenn der Schmutz sich nicht einfach
entfernen lässt, verwenden Sie ein leicht
feuchtes Tuch und trocknen Sie den
Plattenspieler dann mit einem weichen und
trockenen Tuch.
•Verwenden Sie keine chemischen Lösungen
wie Alkohol, Benzin oder Farbverdünner, die
das Finish beschädigen können.
3. Entfernen des Staubschutzdeckels
•Um den Staubschutzdeckel vom
Plattenspieler zu entfernen, öffnen Sie ihn
vollständig, fassen Sie beide Seiten nahe der
Unterseite der Abdeckung und ziehen Sie sie
ihn dann vorsichtig nach oben heraus.
4. Plattenspieler transportieren
Hinweis:
•Verriegeln Sie die Tonarmauflageklemme.
•Schalten Sie den Plattenspieler aus und
ziehen Sie das Steckernetzteil aus der
Steckdose.
•Trennen Sie alle Verbindungskabel vom
Plattenteller.
•Bringen Sie die Schutzabdeckung über dem
Abtastdiamanten an.
•Wenn Sie den Plattenspieler transportieren,
greifen Sie ihn sicher von unten.
•Passen Sie gegebenenfalls die Auflagekraft
und das Anti-Skating an.
USB
PRE AM P
USB Kabel

DE
© sonoro audio GmbH 2021 19
5. Transport oder Versand von PLATINUM
Vorsicht:
•Falls der Plattenspieler transportiert oder zur
Reparatur versendet werden muss,
verwenden Sie bitte die originale
Verpackung, diese bietet den besten Schutz.
•Wenn Sie die Originalverpackung verloren
haben, gehen Sie bitte wie folgt vor; wir
empfehlen, Luftpolsterfolie oder ähnlich
schützende Materialien zum Einwickeln zu
verwenden:
•Nehmen Sie die Staubschutzhülle ab und
wickeln Sie diese vorsichtig ein.
•Nehmen Sie den Plattenteller und die Matte
vorsichtig ab und wickeln Sie diese ebenfalls
ein.
•Bringen Sie die Nadelabdeckung an,
entfernen Sie das Headshell mit dem
Tonabnehmer und das Gegengewicht vom
Tonarm und wickeln diese sorgfältig ein.
•Verriegeln Sie die Tonarmklemme und
sichern Sie diese mit etwas Klebeband an
ihrem Platz.
•Wickeln Sie den Plattenspieler vorsichtig ein.
•Verwenden Sie bitte eine ausreichend stabile
und schützende Verpackung, um Schäden am
PLATINUM bei Transport oder Versand zu
verhindern.
6. Reinigen des Abtastdiamanten
Hinweis:
•Abtastdiamanten sind Präzisionsteile.
Behandeln Sie ihn daher vorsichtig, um ein
Verbiegen oder Beschädigen zu vermeiden.
Wenn der Träger verbogen oder der Diamant
beschädigt wird, kann er möglicherweise
nicht genau der Rille folgen und die
Schallplatten beschädigen oder eine andere
Fehlfunktion verursachen.
•Reinigen Sie den Abtastdiamanten nicht mit
Verdünner oder anderen Chemikalien.
•Verwenden Sie eine kleine Bürste (nicht im
Lieferumfang enthalten), wenn der Diamant
stark verschmutzt ist. Reinigen Sie ihn, indem
Sie die Bürste von hinten nach vorne
bewegen.
7. Ersetzen des Abtastdiamanten
Wenn der Abtastdiamant abgenutzt ist,
verschlechtert dies nicht nur die Klangqualität,
sondern kann auch Schallplatten beschädigen.
Ersetzen Sie den Abtastdiamanten nach ca.
1000 Stunden Wiedergabezeit durch einen von
uns angegebenen.
•Bitte verwenden Sie einen Abtastdiamanten
für ein Ortofon 2M RED / 2M Blue.
•Befolgen Sie die Anweisungen zum Ersetzen
im Handbuch des Ersatzdiamanten.
Abtastdiamanten entfernen
•Belassen Sie die Schutzabdeckung auf dem
Abtastdiamanten.
•Lösen Sie das Headshell vom Tonarm.
•Halten Sie den Tonabnehmer in einer Hand,
fassen Sie das Kunststoffstiftgehäuse des
Abtastdiamanten mit Daumen und
Zeigefinger der anderen Hand und ziehen Sie
ihn aus dem Tonabnehmer heraus.
Installieren eines neuen Abtastdiamanten
•Um einen Ersatzdiamanten zu installieren,
schieben Sie ihn vorsichtig von vorne in den
Tonabnehmer ein.

20 © sonoro audio GmbH 2021
•Der Abtastdiamant muss vollständig im
Tonabnehmer stecken.
•Montieren Sie das Headshell auf den Tonarm.
8. Ersetzen des Tonabnehmers
Hinweis :
•Serienmäßig wird PLATINUM mit einem
Ortofon 2M Red ausgeliefert.
•Wenn Sie einen anderen Tonabnehmer, als
Ortofon 2M Red verwenden, müssen Sie
möglicherweise den Überhang und das
Auflagegewicht, die Antiskatingkraft, sowie
die Höhe Ihres Tonarms anpassen. Im
Zweifelsfall wenden Sie sich bitte an Ihren
Fachhändler.
•Belassen Sie die Schutzabdeckung auf dem
Abtastdiamanten.
•Entfernen Sie zuerst das Headshell vom
Tonarm.
•Entfernen Sie mit einem
Schlitzschraubendreher die
Installationsschrauben, Unterlegscheiben und
anschließend den Tonabnehmer aus dem
Headshell.
•Anweisungen zur Montage und zum
Anschließen der Headshell-Kabel finden Sie
in der Bedienungsanleitung des neuen
Tonabnehmers.
•Die Signale und Farben der Headshell-Kabel
sind unten aufgeführt.
Signal
Farbe
Linker Kanal +
Weiss
Linker Kanal -
Blau
Rechter Kanal +
Rot
Linker Kanal -
Grün
•Ziehen Sie die Schrauben mit einem
Schlitzschraubendreher leicht an und stellen
Sie dann den Überhang ein.
9. Den Überhang einstellen
•Bewegen Sie den Tonabnehmer, um den
Überhang so einzustellen, dass die
Abtastdiamantspitze 52,8 mm vom Ende des
Headshells entfernt ist.
•Der Tonabnehmer muss parallel zu den
Außenkanten des Headshells montiert
warden.
•Der Tonabnehmer muss gerade montiert
werden.
•Ziehen Sie die Schrauben nach Abschluss der
Einstellungen fest an.
•Befestigen Sie das Headshell am Tonarm.
10. Anpassen der Tonarmhöhe
•Legen Sie eine Schallplatte auf den
Plattenteller.
•Senken Sie den Abtastdiamanten auf eine
Schallplatte und prüfen Sie, ob der Tonarm
parallel zur Schallplatte ist.
52,8mm
Schraube
Kunststoff-
Unterlegscheibe
Tonabnehmer
Kontakte
