Sony XCHR70 User manual

3-620-730-01 (1)
Black-and-White
Video Camera Module
Sony Corporation 2002 Printed in Japan
XC-HR70
安全のために
ソニー製品は安全に充分に配慮して設計されています。しかし、まちがった
使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につな
がることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
•安全のための注意事項を守る。
•長期間、安全にお使いいただくために、定期点検をすることをおすすめ
します。点検の内容や費用については、お買い上げ店にご相談ください。
•故障したら使わずに、お買い上げ店にご連絡ください。
取扱説明書
Operating Instructions
お買い上げいただきありがとうございます。
電気製品は、安全のための注意事項を守らないと、けがをし
たり周辺の物品に損害を与えることがあります。
この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱い
かたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全
にお使いください。お読みになったあとは、いつでも見られるところに必
ず保管してください。
行為を禁止する記号
行為を指示する記号
警告表示の意味
この取扱説明書および製品では、次のよ
うな表示をしています。表示の内容をよ
く理解してから本文をお読みください。
この表示の注意事項を守らないと、火災
やその他の事故によりけがをしたり周
辺の物品に損害を与えたりすることが
あります。
下記の注意事項を守らないと、けがをしたり周辺の物品に損害
を与えることがあります。
内部に水や異物を入れない
水や異物が入ると、火災の原因となります。
万一、水や異物が入ったときは、すぐに本機が接続され
ている電源供給機器の電源を切り、DC電源ケーブルや
接続ケーブルを抜いて、お買い上げ店にご相談くださ
い。
分解しない、改造しない
分解や改造をすると、火災やけがの原因となります。
点検および修理は、お買い上げ店にご依頼ください。
カメラケーブルを傷つけない
カメラケーブルを傷つけると、火災や故障の原因となる
ことがあります。次の項目をお守りください。
•設置時に、製品と壁やラック、棚などの間に、はさみ込
まない。
•カメラケーブルを加工したり、傷つけたりしない。
•重いものをのせたり、引っ張ったりしない。
•熱器具に近づけたり、加熱したりしない。
•カメラケーブルを抜くときは、必ずプラグを持って抜
く。
芯線の露出や断線などでカメラケーブルが傷んだら、お
買い上げ店に交換をご依頼ください。そのまま使用する
と、火災の原因となります。
設置は確実に 設置については、必ずお買い上げ店にご相談ください。
壁面や天井などへの設置は、本機と取り付け金具を含む
重量に充分耐えられる強度があることをお確かめくだ
さい。充分な強度がないと、落下して、大けがの原因とな
ります。
また、1年に1度は、取り付けがゆるんでいないことを点
検してください。
指定された電源を使う
この取扱説明書に記されている電源供給機器（カメラア
ダプターなど）でお使いください。規定外の電源でのご
使用は、火災の原因となることがあります。
指定されたカメラケーブル、接続ケーブルを使う
この取扱説明書に記されているカメラケーブル、接続
ケーブルを使わないと、火災や故障の原因となることが
あります。
Owner’s Record
The model and serial numbers are located on the bottom.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony
dealer regarding this product.
Model No. XC-HR70 Serial No. ______________
Important Safety Instructions
• Read these instructions.
• Keep these instructions.
•Heed all warnings.
•Follow all instructions.
•Do not use this apparatus near water.
•Clean only with dry cloth.
•Do not block any ventilation openings.
Install in accordance with the manufacturer’s instructions.
•Do not install near any heat sources such as radiators,
heat registers, stoves, or other apparatus (including
amplifiers) that produce heat.
• Only use attachments/accessories specified by the
manufacturer.
•Unplug this apparatus during lightning storms or when
unused for long periods of time.
•Refer all servicing to qualified service personnel.
Servicing is required when the apparatus has been
damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into
the apparatus, the apparatus has been exposed to rain or
moisture, does not operate normally, or has been dropped.
WARNING
To prevent fire or shock hazard, do not expose
the unit to rain or moisture.
For the customers in the USA
This equipment has been tested and found to comply with the limits for
a Class A digital device, pursuant to Part 15 of the FCC Rules. These
limits are designed to provide reasonable protection against harmful
interference when the equipment is operated in a commercial
environment. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the
instruction manual, may cause harmful interference to radio
communications. Operation of this equipment in a residential area is
likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
The shielded interface cable recommended in this manual must be
used with this equipment in order to comply with the limits for a
digital device pursuant to Subpart B of Part 15 of FCC Rules.
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
For customers in Canada
This Class A digital apparatus complies with Canadian ICES-003.
Pour les utilisateurs au Canada
Cet appareil numérique de la classe A est conforme à la norme
NMB-003 du Canada.
A
B
日本語日本語
日本語日本語
日本語 English

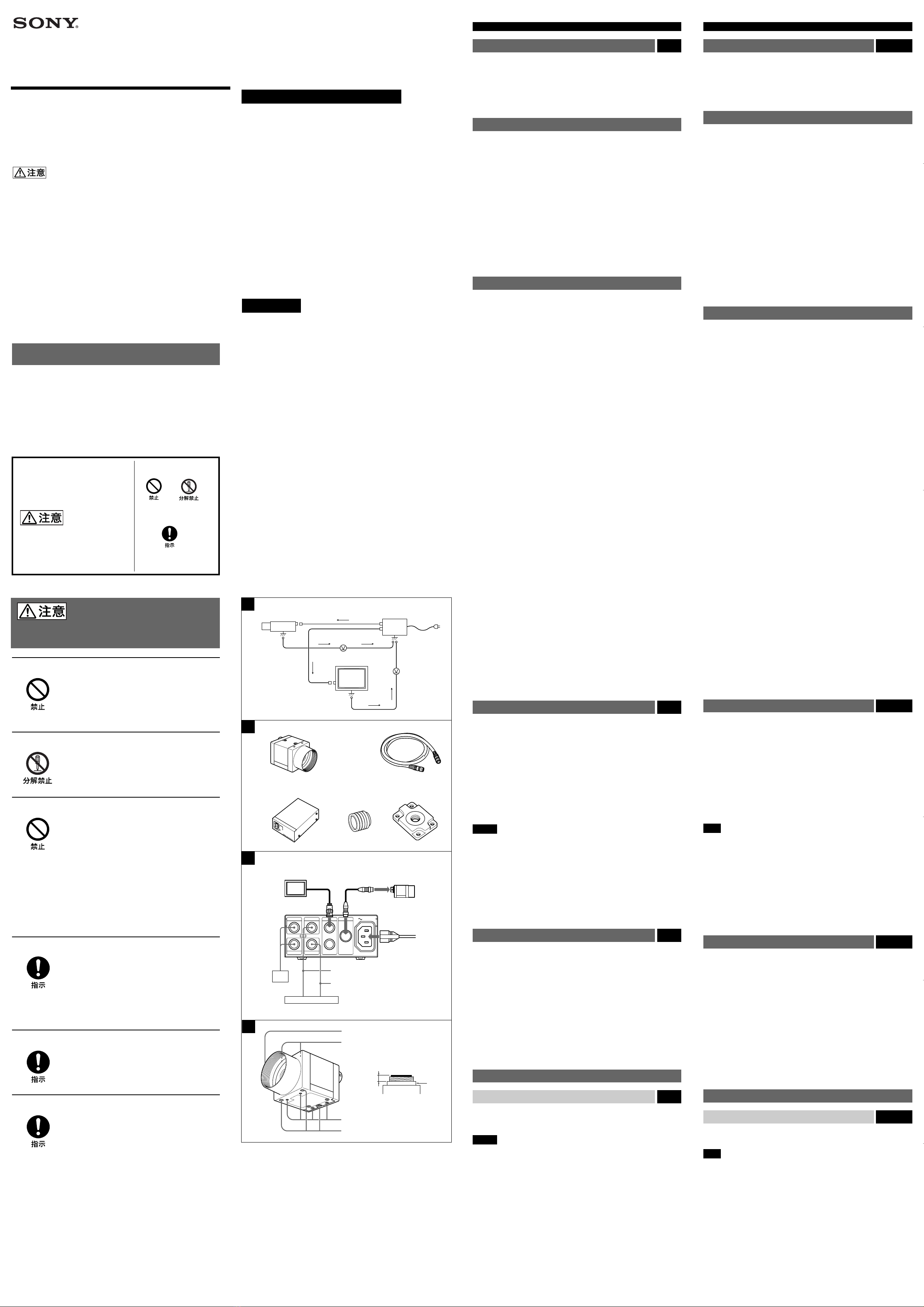

カメラ設置上のご注意 図A
カメラ設置の際は、周辺機器を含めてカメラに接続されている各機器間で接
地電位の差が生じないようにしてください。接地電位差により故障の原因と
なる場合があります。設置の都合により電位差を生ずる場合は、機器の内い
ずれかひとつの機器だけを接地するようにしてください。
1電源（DC-700）2異常電流
3接地電位差 4白黒モニター
使用上のご注意
電源について
DC+12Vで動作します。リップル、ノイズのない安定した電源をお使いくだ
さい。
使用・保管場所
次のような場所での使用および保管はお避けください。
•極端に暑い所や寒い所。適正使用温度は0〜40℃です。
•激しい振動のある所。
•強力な電波を発生するテレビ、ラジオの送信所の近く。
お手入れ
レンズや光学フィルターの表面に付着したごみやほこりは、ブロアーで払っ
てください。外装の汚れは、乾いた柔らかい布でふきとります。ひどい汚れ
は、中性洗剤溶液を少し含ませた布でふきとった後、からぶきします。アル
コール、ベンジンなどは、変質したり塗料がはげることがありますので、使
用しないでください。
概要
XC-HR70は固体撮像素子CCD（Charge Coupled Device）を採用した
白黒ビデオカメラモジュールです。
高画質
XGA対応の80万画素CCDにより、XGA相当（1024×768画素）のきめ細
かな画像を再現します。また正方画素CCDの採用により、画像処理時のアス
ペクト比変換は不要です。
多様なモード設定
リアパネルのスイッチの切り換えにより、以下のモード設定が可能です。
•ゲイン: 固定／手動調整
•読み出しモード: ノーマル（29.2 fps）／ビニング（58.4 fps）
•ハイレートスキャン機能
•同期入出力
•75Ω終端
•シャッター機能: ノーマル／トリガーシャッター
•シャッタースピード
外部同期
HD、VD信号：入力されたHD、VD信号を自動的に識別し、その信号に応じ
て外部同期で動作します。
内部同期信号出力
HD信号とVD信号は、リアパネルのスイッチを変更することにより、12ピン
コネクターから出力させることができます。
電子シャッター
FL（フリッカーレス）モードと豊富なシャッタースピード（1/125〜
1/20000秒）の中から、撮影条件に合った速度が選べます。
外部トリガーシャッター機能（1/4〜1/100000秒）
トリガーを入力することにより、1枚の静止画が得られます。高速で移動する
物体を正確にとらえます。
ハイレートスキャン機能
有効な映像出力ライン数を限定することにより、高速な画像処理に適したフ
レームレートの高い映像出力が得られます。
ビニング機能
垂直方向の2画素を混合した映像信号が58.4 fpsで得られます。ノーマル
モード比で感度がほぼ２倍となります。
筐体固定
筐体固定用のネジ穴がCCDの基準面が含まれているフロントパネルの下部に
あります。ここでカメラモジュールを固定すれば、光軸のずれを最小限にと
どめることができます。
新EIAJ12ピンコネクターピンアサイメント準拠
トリガーパルスやWEN信号を追加した、新しいピン配置になっています。
構成 図B
白黒ビデオカメラモジュールXC-HR70を中心としたシステムの構成品目
は、次のとおりです。（いずれも別売りです。）
1白黒ビデオカメラモジュール
CCDを用いた、小型、高解像度の白黒カメラです。
2カメラケーブルCCXC-12P02N（2m）/05N（5m）/10N（10m）/
25N（25m)
カメラモジュール裏面のDC IN/SYNC端子に接続し、電力の供給や映像信
号の送出、同期信号の授受を行います。
3Cマウントレンズ
推奨レンズ：VCL-12YM、VF2509
ご注意
上記以外のレンズをお使いになる場合は、高解像度（XGA対応）のレンズを
お選びください。推奨した以外のレンズを使用した場合、充分な解像度が得
られないことがあります。
4カメラアダプターDC-700
AC電源から電力を供給する場合に、カメラモジュールに接続して使用しま
す。映像信号の送出および同期信号の授受も行えます。
5三脚アダプターVCT-333I
三脚を使ってカメラモジュールを固定するとき、このアダプターをカメラモ
ジュールの底部に取り付けます。
接続例 図C
DC-700（別売）との接続例
カメラモジュールを、カメラアダプターDC-700を介して電源に接続しま
す。カメラアダプターDC-700の詳細については、DC-700の取扱説明書を
ご覧ください。
1モニター 1DC IN/SYNC端子
2Cマウントレンズ（VCL-12YMなど） 2VIDEO 1端子へ
375Ω同軸ケーブル 3CAMERA端子へ
4カメラケーブル（CCXC-12P05Nなど） 4〜AC IN端子へ
5TRIG発生器、画像処理装置 5AC電源へ
6同期信号発生器 6HD端子へ
7VD/SYNC端子へ
8HD出力
9VD出力
各部の名称と働き
前面／上面／底面 図D
1レンズマウント（Cマウント)
Cマウント式のレンズや光学機器を取り付けます。
ご注意
Cマウント式のレンズとして、レンズマウント面からの飛び出し量が7 mm
以下のものを使用してください。
1レンズマウント部 27 mm以下
2カメラ固定用基準穴（上面）
3カメラ固定用基準穴／三脚取り付け用ネジ穴（底面）
4カメラ固定用基準穴（底面）
カメラモジュール固定用に高い精度で切られたネジ穴です。ここでカメラモ
ジュールを固定すると、光軸のずれを最小限にとどめることができます。
◆ 詳細はユーザーズガイドをご覧ください。
3の4つのカメラ固定用基準穴は三脚アダプター取り付け用ネジ穴としても
使用できます。三脚を使うときは、この4つのネジ穴を使って三脚アダプター
VCT-333Iを取り付けます。
C
1
2
GND2 GND1
GND3
3
3
4
12
345
カメラ /Camera
Note on Installing the Camera Fig. A
When you install the camera with various peripheral devices and if the
devices have different ground electric potential, ground only one device. In
case there is a ground electric potential difference, the camera may be
damaged.
1Power supply unit (DC-700/700CE) 2Abnormal electricity
3Ground electric potential difference 4Black and white monitor
Notes on Operation
Before operating the unit, please read this manual thoroughly and retain it
for future reference.
Power supply
The camera operates on +12V DC. Use a stable power source free from
ripple or noise.
Foreign bodies
Be careful not to spill liquids, or drop any flammable or metal objects in the
camera body.
Locations for operation and storage
Avoid operation or storage in the following places.
•Extremely hot or cold locations. Recommended temperature range is 0°C
to 40°C. (32°F to 104°F)
•Locations subject to strong vibration
•Near generators of strong electromagnetic radiation such as TV or radio
transmitters.
Care
Use a blower to remove dust from the surface of the lens or optical filter.
Clean the exterior with a soft, dry cloth.
If the camera is very grimy, apply a cloth soaked in a mild detergent then
wipe with a dry cloth. Do not apply organic solvents such as alcohol or
benzine which may damage the finish.
Overview
The XC-HR70 is a monochrome video camera module using a progressive
scan CCD (Charge Coupled Device) solid state image sensor.
High image quality
The progressive scan CCD (800,000 dots, XGA compliant) provides a high-
resolution image with 1024 ×768 pixels. By adopting square pixels, images
can be processed using the original aspect ratio without a converting
procedure.
Various mode settings
Rear panel switches allow the following mode settings.
• Gain: Fix/Manual
• Read mode: normal (29.2 fps)/binning (58.4 fps)
•High rate scan
•Synchronized input/output
•75Ωtermination
•Shutter: Normal/Trigger shutter
•Shutter speed
External synchronization
HD (horizontal drive), VD (vertical drive) signals: The camera module
automatically detects the HD and VD signals input and externally
synchronized with those signals.
Internal sync signal output
You can output the HD and VD signals from the 12-pin connector by
changing the rear panel switch.
Electronic shutter function
Shutter speed can be selected from a wide range (1/125 to 1/20000 sec.) or
in flickerless (FL) mode.
External trigger shutter function (1/4 to 1/100000 sec.)
You can obtain a freeze picture by inputting an external trigger. This
function is useful to shoot a fast-moving object clearly.
High rate scan
The camera module can limit the number of effective video output lines to
achieve high frame rates, enabling high-speed image processing.
Binning
By “binning” two pixels that align vertically, you can acquire sensitivity twice
as high as that in the normal mode, and a frame rate of 58.4 fps.
Body fixing
The screw holes to install the camera module are located under the front
panel (the CCD reference plane). Installing the camera module on the front
panel minimizes deviation of the optical axis.
The connector complies with the new EIAJ 12-pin
assignment
The new pin arrangement allows the connector to accept a trigger pulse and
a WEN signal.
System Components Fig. B
The Black-and-White Video Camera Module XC-HR70 system comprises
the following optional products (available separately).
1Black-and-White Video Camera Module
This is a small-size, high-resolution, monochrome video camera module
using a progressive scan CCD image sensor.
2CCXC-12P02N (2m, 6.6ft)/05N (5m, 16.4ft)/10N (10m, 32.8ft)/25N
(25m, 82ft) camera cable
This is attached to the DC IN/SYNC connector of the camera module and is
used for power supply, transmission of video signals, and exchange of sync
signals.
3C-mount lens
Recommended lens: VCL-12YM, VF2509
Note
If you use a lens other than the one recommended above, please choose a
lens of sufficiently high resolution (XGA compliant). Sufficient resolution
may not be obtained when a lens other than the one recommended is used.
4DC-700/700CE camera adaptor
This is connected to the camera module to enable power supply from
ordinary AC power source, and also handles transmission of video signals
from the camera module and exchange of sync signals between the camera
module and an external sync signal generator.
5VCT-333I tripod adaptor
This attaches to the bottom of the camera module to fix the camera module
to a tripod.
Connection example Fig. C
Connecting DC-700/700CE (not supplied)
Connect the camera module to the power via the camera adaptor DC-700/
700CE.
For details on the camera adaptor DC-700/700CE, see the DC-700/700CE
Instruction Manual.
1Monitor 1DC IN/SYNC connector
2C-mount lens (e.g. VCL-12YM) 2To VIDEO 1 connector
375-ohm coaxial cable 3To CAMERA connector
4Camera cable (e.g. CCXC-12P05N) 4To AC IN connector
5TRIG generator, Image processor 5To AC power source
6Sync signal generator 6To HD connector
7To VD/SYNC connector
8HD output
9VD output
Location and Function of Parts and Operation
Front/Top/Bottom Fig. D
1Lens mount (C-mount)
Attach any C-mount lens or other optical equipment.
Note
The lens must not project more than 7 mm (9/32 inch) from the lens mount.
1Lens mount face 27 mm (9/32 inch) or less
2Reference holes (Top)
3Reference holes/Tripod screw holes (bottom)
4Reference holes (bottom)
These precision screw holes are for locking the camera module. Locking the
camera module into these holes secures the optical axis alignment.
For details, refer to the Technical Manual.
You can install the camera on a tripod. To install on a tripod, you will need
to install a tripod adaptor VCT-333I to the camera on the reference holes
3.
WEN
TRIG
HD
VD/SYNC
AC IN
1
12 2
CAMERAVIDEO
1
2
23
4
1
5
6
7
98
6
5
43
DC-700
XC-HR70
D1
2
3
1
2
4

後面 図E
4
DC IN/HD/VD
（
DC
電源／同期信号入出力）
/VIDEO OUT
端子（
12
ピ
ンコネクター
)
カメラケーブルCCXC-12P05Nなどを接続して、DC＋12Vの電力の供給を
受けるとともに、カメラモジュールからの映像信号を送出します。また、同
期信号発生器を接続して外部同期信号（HD/VD信号）を入力すれば、カメラ
モジュールを外部同期で動作させることができます。この端子のピンNo.と
入出力信号その他の関係は次の表のようになっています。
（端子のピン配置はイラストE-4を参照してください。）
ピン番号 外部同期モード（HD/VD） ピン番号 外部同期モード（HD/VD）
1アース 7VD
入力 (信号)
2DC
＋12V 8 —
3映像出力 (アース)9 —
4映像出力 (信号)10 —
5HD
入力 (アース)11 —
6HD
入力 (信号)12VD 入力 (アース)
ピン番号 リスタートリセット 外部トリガーシャッター
1アース アース
2DC
＋12V DC＋12V
3映像出力 (アース)映像出力 (アース)
4映像出力 (信号)映像出力 (信号)
5HD
入力 (アース)HD 入力 (アース)
6HD
入力 (信号)HD 入力 (信号)
7リセット (信号)VD
入力 (信号)
8— —
9— —
10 — WEN出力 (信号)
11 — トリガーパルス入力 (信号)
12 リセット (アース)VD
入力 (アース)
ピン番号 カメラ同期信号出力 ピン番号 カメラ同期信号出力
1アース 7VD出力 (信号)
2DC＋12V 8—
3映像出力 (アース)9—
4映像出力 (信号)10 —
5HD出力 (アース)11 —
6HD出力 (信号)12 VD出力 (アース)
Rear Fig. E
4DC IN/HD/VD (DC power input/sync signal I/O)/VIDEO OUT
connector (12-pin)
You can connect a CCXC-12P05N camera cable to input the +12V DC
power supply and to output the video signal from the camera module. When
a sync signal generator is connected to this connector, the camera module
is synchronized with the external sync signals. The pin configuration of this
connector is as follows.
(For details on the pin arrangement, see Figure E-4.)
Pin No. External Sync mode Pin No. External Sync mode
(HD/VD) (HD/VD)
1Ground 7 VD input (Signal)
2+12V DC 8 —
3Video output (Ground) 9 —
4Video output (Signal) 10 —
5HD input (Ground) 11 —
6HD input (Signal) 12 VD input (Ground)
Pin No. Restart reset External trigger shutter
1Ground Ground
2+12V DC +12V DC
3Video output (Ground) Video output (Ground)
4Video output (Signal) Video output (Signal)
5HD input (Ground) HD input (Ground)
6HD input (Signal) HD input (Signal)
7Reset (Signal) VD input (Signal)
8— —
9— —
10 — WEN output (Signal)
11 — Trigger pulse input (Signal)
12 Reset (Ground) VD input (Ground)
Pin No. Camera sync output Pin No. Camera sync output
1Ground 7 VD output (Signal)
2+12V DC 8 —
3Video output (Ground) 9 —
4Video output (Signal) 10 —
5HD output (Ground) 11 —
6HD output (Signal) 12 VD output (Ground)
5Shutter speed/Mode setting DIP switch See Fig. F
1Shutter speed (bits 1–4)
Set an appropriate shutter speed. See Figure F-a for the settings.
(Factory setting: OFF)
2High rate scan mode (bit 5)
See Figure F-b for the settings. (Factory setting: OFF)
To use the camera with the high rate scan mode set to ON, you must
set the pulse duration. For details, refer to the Technical Manual.
3Restart reset/External trigger shutter mode switch (bits 6–8)
See Figure F-c for the settings. (Factory setting: Normal)
4GAIN switch (bit 9)
This switch selects FIX (invariable) or MANUAL (manual adjustment).
See Figure F-d for the setting. (Factory setting: FIX)
5Binning mode switch (bit 0)
See Figure F-e for the setting. (Factory setting: OFF)
If you set the binning mode to ON, the amplitude or periodicity of the
video output signal will be changed. For details, refer to the Technical
Manual.
Notes
• Do not use any other settings for Restart reset/External trigger shutter
mode except those shown in Figure F-c. Using other settings may
cause the camera to malfunction.
• If you set the External trigger shutter mode, set 0 in bits 1–4.
6HD/VD signal input/output switch
Set the switch to INT to output the HD/VD signals from the camera module.
Set the switch to EXT to input the HD/VD signals from an external unit.
(Factory setting: EXT)
7Manual GAIN (M GAIN) control knob
If you have set DIP switch 5-4to MANUAL (manual adjustment), you can
control the gain manually by adjusting this knob.
875Ωtermination switch
Turn off if you do not terminate. (Factory setting: ON)
Note
When flipping/adjusting the switches/knobs (5to 8), use drivers that
appropriate for the parts of the system which you intend to adjust.
Otherwise, malfunctions may occur.
Using a tripod
To use the tripod, install the tripod adaptor VCT-333I (not supplied) on the
camera module.
Use a tripod screw with a protrusion (4) extending
from the installation surface, as follows:
ISO standard: Length 4.5 mm ±0.2 mm
ASA standard: Length 0.197 inches
Note
If you install a tripod adapter (not supplied), use the screws provided.
Typical CCD Phenomena
The following effects on the monitor screen are characteristic of CCD
cameras. They do not indicate any fault with the camera module.
Smear
This occurs when shooting a very bright object such as electric lighting, the
sun, or a strong reflection.
This phenomenon is caused by an electric charge induced by infrared
radiation deep in the photosensor. It appears as a vertical smear, since the
CCD imaging element uses an interline transfer system.
Vertical aliasing
When you shoot vertical stripes or lines, they may appear jagged.
Blemishes
A CCD image sensor consists of an array of individual sensor elements
(pixels). A malfunctioning sensor element will cause a single pixel blemish
in the picture. (This is generally not a problem.)
White speckles
When you shoot a dark object at a high temperature, small white dots may
appear all over the image.
Note
If strong light enters a wide area of the screen, the screen may become
dark. This is not a malfunction. If this occurs, avoid strong light or adjust the
lens iris to reduce the light amount.
Specifications
Imaging system
Pickup device Progressive scan 1/3 type CCD
Effective picture elements (horizontal/vertical)
1034 ×779
Optical blank 43 elements on each horizontal line
CCD vertical drive frequency
23.23 kHz ± 1%
CCD horizontal drive frequency
29.5 MHz
Cell size (horizontal/vertical)
4.65 ×4.65 µm
Chip size (horizontal/vertical)
5.80 ×4.92 mm
Optical system and others
Lens mount C-mount
Flange focal length 17.526 mm
Synchronization Internal/external
(automatically switched according to input signal)
External sync signal I/OHD/VD (HD/VD level: 2-5 Vp-p)
External sync allowable frequency
±1% (of horizontal sync frequency)
H Jitter Less than 20 nsec
4
Video output 1.0 Vp-p, sync negative, 75 ohms unbalanced
Output signal frequency29.2 Hz (normal mode)
Effective lines 1024 ×768 (horizontal/vertical)
Horizontal resolution 800 TV lines
Sensitivity 400 lx, F5.6 (with the FIX gain)
Minimum illumination 1 lx (with the manual gain control at maximum,
F1.8)
Video S/N ratio 56 dB
Gain Fixed gain/Manual gain control
γ1 (fixed)
White clip 820 mV ± 70 mV
Read mode normal/binning
Shutter External trigger shutter
Shutter speed External trigger shutter: 1/4 to 1/100000 sec.
Power +12 V DC (Range: +10.5 to 15 V)
Power consumption 2.0 W
Operating temperature –5 to +45 °C (23 to 113 °F)
Storage temperature –30 to +60 °C (–22 to 140 °F)
Operating relative humidity
20 to 80 % (no condensation)
Storage relative humidity
20 to 95 % (no condensation)
Vibration resistance 10 G (20 Hz – 200 Hz)
Shock resistance 70 G
External dimension (w/h/d)
29 ×29 ×30 mm
(1 3/16 ×1 3/16 ×1 3/16 inches)
Mass 50 g (2 oz.)
Accessories Lens mount cap (1)
Operating Instructions (1)
Design and specifications are subject to change without notice.
4
About the Technical Manual
The Operating Instructions describe the functions and use of this
product.
For more details, refer to the Technical Manual. Please ask your sales
representative about the Technical Manual.
5シャッタースピード／各種モード設定用DIPスイッチ 図F参照
1シャッタースピード設定（bit 1〜4）
撮影条件に応じたシャッタースピードに設定します。それぞれの設定
位置はイラストF-aを参照してください。工場出荷時のスイッチ設定
はシャッターOFFです。
2ハイレートスキャンモード切り換え（bit 5）
切り換え位置はイラストF-bを参照してください。工場出荷時のス
イッチ設定はハイレートスキャンOFFです。
ハイレートスキャンモードを
ON
にしてお使いになる場合には、別途パ
ルス幅の設定が必要となります。詳細はユーザーズガイドをご覧くだ
さい。
3 リスタートリセット／外部トリガーシャッターモード切り換え（
bit 6
〜
8
）
各モードの設定位置はイラストF-cを参照してください。工場出荷時
のスイッチ設定はノーマルです。
4Gain（ゲイン）切り換えスイッチ（bit 9）
このスイッチの切り換えにより、FIX（固定）、MANUAL（手動調
整）の各モードが選択できます。設定位置はイラストF-dを参照して
ください。工場出荷時のスイッチ設定はFIXです。
5ビニングモード切り換え（bit 0）
切り換え位置はイラストF-eを参照してください。工場出荷時のス
イッチ設定はビニングOFFです。
ビニングモードを
ON
にしてお使いになる場合には、映像信号出力の振
幅や周期が変化します。詳細はユーザーズガイドをご覧ください。
ご注意
•リスタートリセット／外部トリガーシャッターモードのときは、F-cに
示した設定以外の組み合せでは使用しないでください。誤動作のおそれ
があります。
•外部トリガーシャッターモードに設定したときはbit 1〜4をすべて0の
位置にしてください。
6HD/VD信号入出力切り換えスイッチ
カメラモジュールからHD/VD信号を出力するときはINT側に、外部から
HD/VD信号を入力するときはEXT側に設定します。工場出荷時はEXT側に
設定されています。
7手動ゲイン（M GAIN）調整つまみ
DIPスイッチ5– 4でMANUAL（手動調整）に設定した場合、このつまみ
でゲインを調整できます。
875Ω終端スイッチ
終端しないときは
OFF
にします。工場出荷時のスイッチ位置は
ON
です。
ご注意
5〜8のスイッチやつまみを操作する場合には、各操作部に適合したドライ
バーをお使いください。不適切な工具による無理な操作は故障の原因となり
ます。
三脚の取り付け
三脚アダプターVCT-333I（別売り）をカメラモジュールに取り付けてから
三脚に取り付けます。
三脚の取付部のネジは取付面からの飛び出し量（4）が下記のものを使用して
ください。
ISO規格 4：4.5mm±0.2mm
ASA規格 4：0.197インチ
ご注意
三脚アダプター（別売り）を取り付けるときは、三脚アダプターに付属のネ
ジを使用してください。
CCD特有の現象
CCDカメラの場合、次のような現象が起きることがありますが、故障ではあ
りません。
スミア
高輝度の被写体を写したときに、明るい帯状の縦線（垂直スミア）がモニ
ター画面に見える現象です。
この現象は、CCDがインターライン転送方式を採用しているため、フォトセ
ンサーの深いところに入った赤外線などにより誘起された電荷が、レジス
ターに転送されるために起こるものです。
折り返しひずみ
縞模様、線などを写したとき、ぎざぎざのちらつきが見えることがありま
す。
傷
CCDはフォトセンサー（素子）が縦横に並んでできており、フォトセンサー
のいずれかに欠陥があると、その部分だけ画像が写らず、モニター画面に傷
となって見えます（実用上支障がない程度）。
微小白点
高温時に暗い被写体を写している場合、画面全体に多数の白点が現れること
があります。
ご注意
強い光が画面の広い範囲に入射した場合、画面が暗くなることがありますが
故障ではありません。
この場合は強い光を避けるか、または入射光量をレンズで調整してくださ
い。
主な仕様
画像系
撮像素子 プログレッシブスキャン1/3型CCD
有効画素数 1034×779（水平／垂直）
光学黒期間 各水平走査線のうち43画素
CCD垂直駆動周波数 23.23 kHz±1％
CCD水平駆動周波数 29.5 MHz
セルサイズ 4.65×4.65μm（水平／垂直）
チップサイズ 5.80×4.92 mm（水平／垂直）
光学系、その他
レンズマウント Cマウント
フランジバック 17.526 mm
同期方式 内部／外部（入力信号に応じて自動切り換え）
外部同期入出力 HD/VD (HD/VDレベル：2〜5Vp-p)
外部同期許容周波数偏差±1 ％（水平同期周波数に対して）
Hジッター 20 nsec以下
映像出力 1.0 Vp-p、同期負、75 Ω不平衡
出力信号周波数 29.2 Hz（ノーマルモード時）
有効ライン数 1024×768（水平/垂直）
水平解像度 800 TV本
感度 400 lx、F5.6（FIX GAIN時）
最低被写体照度 1 lx
(手動ゲイン調整最大時、F1.8)
映像S／N比56 dB
ゲイン 固定ゲイン／手動ゲイン調整
γ1（固定）
ホワイトクリップ 820 mV ±70 mV
読み出しモード ノーマルモード／ビニングモード
シャッター機能 外部トリガーシャッター
シャッタースピード 外部トリガーシャッター： 1/4〜1/100000 秒
電源電圧 DC＋12V (範囲：＋10.5〜15V)
消費電力 2.0 W
動作温度 −5〜＋45 ℃
保存温度 −30〜＋60 ℃
使用湿度 20〜80 ％(結露のない状態で)
保存湿度 20〜95 ％(結露のない状態で)
耐振動性 10 G (20 Hz〜200 Hz)
耐衝撃性 70 G
外菰寸法 29 (W)×29 (H)×30 (D) mm
重量 50 g
付属品 レンズマウントキャップ (1)
取扱説明書 (1)
仕様および外観は改良のため予告なく変更することがありますが、ご了承く
ださい。
ユーザーズガイドについて
この取扱説明書は本機の基本的な機能と使用方法について記載しており
ます。
より詳しい情報をお知りになりたい方は「ユーザーズガイド」をご覧くだ
さい。
「ユーザーズガイド」については営業担当者にお問い合わせください。
FDIPスイッチの設定位置 / DIP switch setting
aシャッタースピード
Shutter speed (単位: 秒/ unit: second)
OFF 1/125 1/250 1/500 1/2000
フリッカーレス
Flickerless
1/100
1/4000 1/10000 1/20000
bハイレートスキャンモード
High rate scan mode
OFF ON
cリスタートリセット / 外部トリガーシャッターモード
Restart reset/External trigger shutter mode switch
ノーマル*
Normal*
リスタート
リセット
Restart
Reset
外部トリガー
シャッター
モード
2
External Trigger
Shutter mode 2
外部トリガー
シャッター
モード
1
External Trigger
Shutter mode
1
*ノーマル設定時のbit 6, 7の位置は任意です。
Normal setting (bits 6 and 7): Arbitrary
E
4
5
1
2
3
54
678
dゲイン切り換え
Gain control
FIX
（固定） MANUAL （手動調整）
eビニングモード
Binning mode
OFF ON
1/1000
