Sony CDX-747X - Compact Disc Changer System User manual

Compact Disc
Changer
3-225-284-11 (1)
Operating Instructions
Mode d’emploi
Manual de instrucciones
¤ˇ¥˛»¡'œfi
Sony Corporation © 2001 Printed in Thailand
Part s list
Liste des composants
Lista de componentes
„s¥ ⁄@˜ “
The numbers in the list are keyed to those in the instructions.
Les numéros de la liste correspondent à ceux des instructions.
Los números de la lista corresponden a los de las instrucciones.
“ ⁄⁄“”‚„…˘‹ »¡'œ⁄ ⁄⁄“”fl`fl`¡C
×2
12
×4
3
×4
45
Feat ures
•Sony BUS system compatible mobile CD changer.
•ESP (Electronic Shock Protection) system for preventing
sound skipping. (CDX-747X only)
•Compact and space-saving design for vertical,
horizontal, suspended or inclined installation.
•8 fs digital filter for high quality sound.
•1 bit D/A converter.
•Program memory function*for preselecting your
favorite tracks from the discs in the changer, and playing
them back in the order you want. (CDX-747X only)
•Custom file function*for custom naming and
displaying the title of each disc. (CDX-747X only)
•CD TEXT function** for displaying the CD TEXT
information on the main unit’s display.
*Only available when connected to a main unit that
supports this function.
** Only available when connected to a main unit that
supports this function and playing back a CD TEXT disc.
CDX-646X/646 does not display a track name.
Características
•Cambiador de discos compactos portátil compatible con
el sistema BUS de Sony.
•Sistema electrónico de protección (ESP) para evitar el
salto de sonido (sólo CDX-747X).
•Diseño compacto que ahorra espacio para instalación
vertical, horizontal, suspendida o inclinada.
•Filtro digital de sobremuestreo óctuple para ofrecer
sonido de gran calidad.
•Convertidor digital/analógico de 1 bit.
•Program memory function (función de memoria de
programa)*para preseleccionar los temas preferidos de
los discos del cambiador y reproducirlos en el orden que
desee (sólo CDX-747X).
•Custom file function*(función de archivo
personalizado) para asignar nombre y visualizar el título
de cada disco (sólo CDX-747X).
•Función CD TEXT** para visualizar la información CD
TEXT en el visor de la unidad principal.
*Sólo disponible si se conecta a una unidad principal que
admita esta función.
** Disponible sólo si se conecta a una unidad principal que
admita esta función y reproduzca discos CD TEXT.
El modelo CDX-646X/646 no muestra el nombre de los
temas.
5 (16.4)
5 (16,4)
Specificat ions
System Compact disc digital audio system
Laser diode properties Material: GaAlAs
Wavelength: 780 nm
Emission Duration: Continuous
Laser out-put Power: Less than
44.6 µW*
*
This output is the value measured at a dist ance of 200 mm
from the objective lens surface on the Opt ical Pick-up Block.
Frequency response 10 – 20,000 Hz
Wow and flutter Below the measurable limit
Signal-to-noise ratio 102 dB (CDX-747X)
94 dB (CDX-646X/646)
Outputs BUS control output (8 pins)
Analog audio output (RCA pin)
Current drain 800 mA (during CD playback)
800 mA (during loading or ejecting
a disc)
Operating temperature –10°C to +55°C (14°F to 131°F)
Dimensions Approx. 262 ×90 ×185 mm
(10 3/8 ×3 5/8 ×7 3/8 in.)
(w/h/d) not incl. projecting parts
and controls
Mass Approx. 2.1 kg (4 lb. 10 oz.)
Power requirement 12 V DC car battery
(negative ground)
Supplied accessories Disc magazine (1)
Parts for installation and
connections (1 set)
Optional accessories Compact disc single adaptor
CSA-8
Disc magazine XA-250
Source selector XA-C30
Design and specif ications are subject t o change w it hout
notice.
flS´I
•Sony BUS¤t†˛› fie“”† ˚ƒ¡CD ·«”— „¡C
•¤ ‚ı› ¥˛ESP ¡]„q⁄l¤ _¡^¤t†˛¡C¡]CDX-747X‹ ››¡^
•¤T¤fi–M¥˛⁄p«‹ƒ ‚‘‹ “¯¶¡“”‡]›p¡A¥i¥H⁄ ¥›¡B˜a– '˛¶ – ƒa
ƒw‚¸¡C
•8fs…˘ƒr´o“i „¥˛' ·£ “› ‰Ł¡C
•1⁄æflS D/A¡]…˘ƒr¡ … ¡^¯ ·« „¡C
•‚‘¥ ƒs x¥\fl*¥i–q·«”— „⁄⁄“” ”—„w¿ ¤œ‡ ¯w“”ƒ–⁄l¡Aƒ
¥˛' ›n“”¶¶§˙'æ› ¡C¡]CDX-747X‹ ››¡^
•'w»s¤ 'v¥\fl*¥˛' 'w»s'RƒW'M¯ª¥ ƒU ”—“”…—ˆD¡C
¡]CDX-747X‹ ››¡^
•CD TEXT ¡]CD ⁄ ¥»¡^¥\fl ** ¥iƒb¥D ¯ª¥ „⁄W¯ª¥CD
TEXT ‚Œfi˘¡C
*
››' • ‡s– ¤ ¤ªƒ‡⁄j¥\fl “”¥D fi ƒ‡fi˜¡C
** ››' ‡s– ¤ ¤ªƒ‡¥»¥\fl “”¥D ƒ …‰'æCD TEXT ”—fi ƒ‡fi˜¡C
CDX-646X/646¤ˆ⁄£¯ª¥ ƒ–ƒW¡C
CDX-747X
CDX-646X
CDX-646
5 (16.4)
5 (16,4)
Owner’s Record
The model and serial numbers are located at the rear of the CD changer.
Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony dealer regarding this
product.
Model No. CDX-747X/646X/646 Serial No.
For the customers in the USA
WARNING
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is
no guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and receiver.
— Connect the equipment into an outlet on a circuit different from that to which the receiver
is connected.
— Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly approved in this manual
could void your authority to operate this equipment.
CAUTION
The use of optical instruments with this product will increase eye hazard.
Unit: m (ft.)
Unité: m (ft.)
Unidad: m
‡ƒ¡Gm
Caractéristiques
•Système BUS Sony compatible avec le changeur de CD
mobile.
•Système électronique de protection contre les chocs
(ESP) qui évite les interruptions du son. (CDX-747X
uniquement)
•M odèle compact et peu encombrant pouvant être
installé à l’horizontale, à la verticale, suspendu ou incliné.
•Filtre numérique 8 fs pour obtenir un son de haute
qualité.
•Convertisseur N/A 1 bit.
•Fonction de mémoire de programmation*pour
présélectionner vos plages préférées sur les disques du
changeur et en activer la lecture dans l’ordre de votre
choix. (CDX-747X uniquement)
•La fonction de personnalisation de lecture*permet de
personnaliser la désignation et l’affichage du titre de
chaque disque. (CDX-747X uniquement)
•Fonction CD TEXT** permettant d’afficher les
informations CD TEXT sur l’écran d’affichage de
l’appareil principal.
*Uniquement disponible en cas de raccordement à un
appareil principal supportant cette fonction.
** Uniquement disponible en cas de raccordement à un
appareil principal supportant cette fonction et
reproduisant un disque CD TEXT.
Le CDX-646X/646 n'affiche pas le titre des plages.
Especificaciones
Sistema Audiodigital de discos compactos
Respuesta en frecuencia 10 – 20.000 Hz
Fluctuación y trémolo Inferiores al límite medible
Relación señal-ruido 102 dB (CDX-747X)
94 dB (CDX-646X/646)
Salidas Salida de control BUS
(8 terminales)
Salida de audio analógica
(toma RCA)
Consumo de corriente 800 mA (durante la reproducción
de disco compacto)
800 mA (durante la carga o
expulsión de un disco)
Temperatura de funcionamiento
–10 a +55°C
Dimensiones Aprox. 262 ×90 ×185 mm
(an/al/prf), excl. partes y controles
salientes
Masa Aprox. 2,1 kg
Alimentación Batería de automóvil de 12 V CC
(negativo a masa)
Accesorios suministrados
Cargador de discos (1)
Componentes de montaje y
conexiones (1 juego)
Accesorios opcionales Adaptador para disco compacto
sencillo CSA-8
Cargador de discos XA-250
Selector de fuente XA-C30
Diseño y especificaciones sujetos a cambio sin previo aviso.
Spécificat ions
Système Audionumérique pour disque
compact
Réponse en fréquence 10 – 20.000 Hz
Pleurage et scintillement En-deça du seuil mesurable
Rapport signal sur bruit 102 dB (CDX-747X)
94 dB (CDX-646X/646)
Sorties Sortie de commande BUS
(8 broches)
Sortie audio analogique
(broche RCA)
Consommation de courant
800 mA (lecture de CD)
800 mA (pendant l’insertion ou
l’éjection d’un disque)
Température de fonctionnement
–10°C à +55°C (14°F à 131°F)
Dimensions Env. 262 ×90 ×185 mm
(10 3/8 ×3 5/8 ×7 3/8 po.)
(l/h/p)
saillies et commandes non
comprises
Poids Env. 2,1 kg (4 liv. 10 on.)
Alimentation CC sur batterie de voiture 12 V
(masse négative)
Accessoires fournis Chargeur de disques (1)
Pièces de montage et de
raccordement (1 jeu)
Accessoires en option Adaptateur pour disques de 8 cm
(3 po.) CSA-8
Chargeur de disques XA-250
Sélecteur de source XA-C30
La conception et les spécif ications sont modif iables sans
préavis.
Precaut ions
M oisture condensation
On a rainy day or in a very damp area, moisture may
condense on the lenses inside the unit. Should this
occur, the unit will not operate properly. In this case,
remove the disc magazine and w ait for about an
hour until the moisture has evaporated.
Précaut ions
Remarque sur la condensat ion d’humidité
Par temps pluvieux ou dans des régions très humides,
de la condensation peut se former sur les lentilles à
l’intérieur de l’appareil. Dans ce cas, l’appareil ne
fonctionne pas correctement. Dans ce cas, retirez alors
le chargeur de disques et attendez environ une
heure jusqu’à ce que la condensation se soit
évaporée.
Precauciones
Condensación de hum edad
En los días lluviosos o en zonas muy húmedas, puede
condensarse humedad en las lentes del interior de la
unidad. Si esto ocurre, ésta no funcionará
correctamente. En este caso, extraiga el cargador de
discos y espere durante una hora aproximadamente
hasta que la humedad se evapore.
¤ˇ¥˛«e¶•“‘•N
ªfi §N fi
«B⁄ '˛ƒb…Ø ª“”ƒa⁄Ł¡A „⁄”‡¡“”‡zˆŁ⁄W›–¥ifl o¥˝ ªfi
§N fi¡C‡zˆŁ⁄Wƒ‡§N fi⁄⁄fi¡A „–N⁄£fl ¥¿–‘ƒa§@¥˛¡Cƒ„
fi¡A‰—¤œ¥X ”—§X¡A ¥› ⁄j‹ø⁄@› ⁄pfi ¯ §N fi⁄ ⁄ §„¥ »]
ofiŒ¡C
‡Wfi
¤t†˛ „pfig ”—(CD)…˘ƒr`n W¤t†˛
W†v¯T ‡ 10–20,000 Hz
W†v¯‚ ˚ §C' ¥i·œ¶q››«
«H ‚⁄æ 102 dB (CDX-747X)
94 dB (CDX-646X/646)
¿Ø¥X” ⁄l BUS ––¤ ¿Ø¥X¡]8 ‚}¡^
… `n W¿Ø¥X¡]RCA ‚}¡^
„q‹yfiłfl 800 mA¡]…‰'æ CD⁄⁄¡^
800 mA¡]‚¸'æ'˛–˘¥X⁄@ ”—⁄⁄¡^
§@•¯« -10¢J¤ +55¢J
⁄ ⁄o ⁄j‹ø…e262¡“90¡ `a†‘185 mm
⁄£§t‹ ¥X‡¡⁄ 'M––¤ „
‰Ł¶q ⁄j‹ø 2.1 kg
„q•‰ 12 V DC¤T¤fi„qƒ¡]›t– ƒa¡^
“ ¥ ”—§X(1)
ƒw‚¸'M– ‰u¥˛‡¡¥¡]1 fiM¡^
¿ `˚“ ¥ CD ‡ ”—´ – „CSA-8
”—§XXA-250
„q•‰¿ „XA-C30
‡]›p'M‡Wfi ƒ‡'¯§fi¡Afi⁄⁄£¥tƒ '^§i¡C
Downloaded from: https://www.usersmanualguide.com/

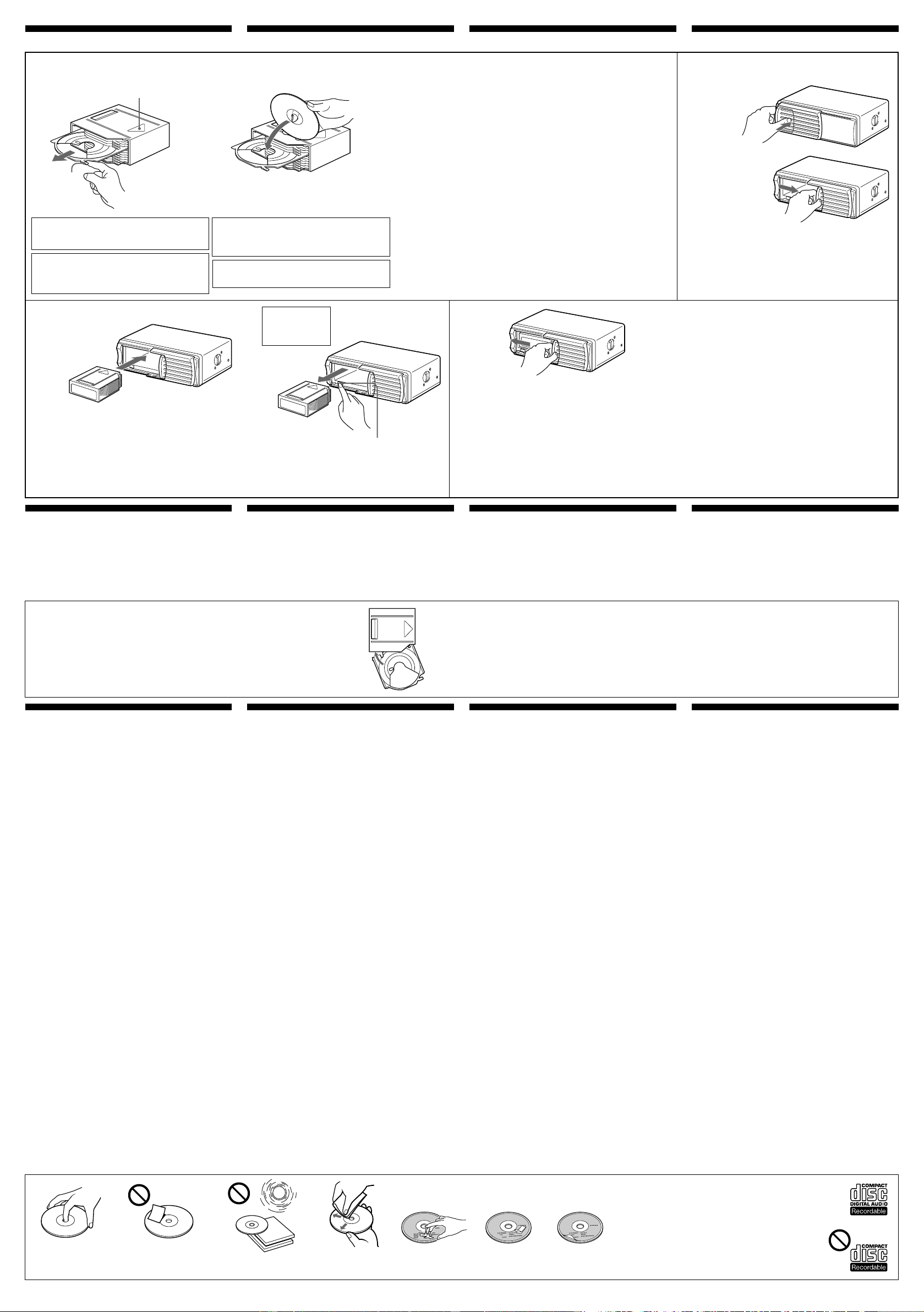

Notes on handling discs
A dirty or defective disc may cause sound drop-outs during
playback. To enjoy optimum sound, handle the disc as
follows.
•Handle the disc by its edge, and to keep the disc clean,
do not touch the unlabeled surface. (fig. A)
•Do not stick paper or tape on the disc. (fig. B)
•Keep your discs in their cases or disc magazines w hen
not in use.
Do not expose discs to direct sunlight or heat sources
such as hot air-ducts. Do not leave discs in a car parked
in direct sunlight w here there can be a considerable
rise in the temperature inside the car. (fig. C)
•Before playing, clean the discs w ith an optional
cleaning cloth. Wipe each disc in the direction of the
arrow s. (fig. D)
Do not use solvents such as benzine, thinner,
commercially available cleaners or antistatic spray
intended for analog discs.
•Discs w ith special shapes (heart-shaped discs,
octagonal discs etc.) cannot be played on this unit.
Attempting to do so may damage the unit. Do not use
such discs.
Notes on discs
If you use the discs explained below, the sticky residue can
cause the disc to stop spinning and may cause malfunction
or ruin your discs.
Do not use second-hand or rental CDs that have a sticky
residue on the surface (for example from peeled-off stickers
or from ink, or glue leaking from under the stickers).
•There are paste residue. Ink is sticky. (fig. E)
Do not use rental CDs with old labels that are beginning to
peel off.
•Stickers that are beginning to peel aw ay, leaving a
sticky residue. (fig. F)
Do not use your discs with labels or stickers attached.
•Labels are attached. (fig. G)
Notes on CD-R discs
•You can play CD-Rs (recordable CDs) designed for
audio use on this unit (fig. H).
•Some CD-Rs (depending on the equipment used for its
recording or the condition of the disc) may not play on
this unit.
•You cannot play a CD-R that is not finalized*.
*A process necessary f or a recorded CD-R disc to be played
on t he audio CD player.
Notas sobre el manejo de discos
Es posible que se produzca ausencia de sonido durante la
reproducción, si el disco está sucio o es defectuoso. Para
disfrutar de una calidad de sonido óptima, utilice el disco de
la siguiente forma.
•M aneje el disco por los bordes. Para mantenerlo
limpio, no toque la superficie sin etiqueta (fig. A).
•No adhiera papeles ni cinta sobre el disco (fig. B).
•Guarde los discos en sus cajas o en los cargadores de
discos cuando no los utilice.
No exponga los discos a la luz solar directa ni a fuentes
térmicas, como conductos de aire caliente. No deje los
discos en un automóvil aparcado bajo la luz solar
directa donde pueda producirse un considerable
aumento de temperatura en el interior de dicho
automóvil (fig. C).
•Antes de la reproducción, limpie los discos con un paño
de limpieza opcional en la dirección de las flechas (fig.
D).
No utilice disolventes como bencina, diluyentes,
productos de limpieza disponibles en tiendas del ramo ni
aerosoles antiestáticos destinados a discos analógicos.
•Los discos con formas especiales (forma de corazón,
octagonales, etc.) no pueden reproducirse en esta
unidad. Si lo intenta, puede dañar la unidad. No utilice
tales discos.
Notas sobre los discos
Si emplea los discos descritos a continuación, el residuo
adherente puede causar que el disco deje de girar y producir
fallos de funcionamiento o dañar los discos.
No utilice discos compactos de segunda mano o de alquiler
que tengan residuos adherentes en la superficie (por
ejemplo, de adhesivos despegados o tinta, o de restos de
pegamento de los adhesivos).
• Residuos adherentes. Tinta adherente (fig. E).
No utilice discos compactos de alquiler con etiquetas
viejas que estén comenzando a despegarse.
• Adhesivos que empiezan a despegarse, dejando un
residuo adherente (fig. F).
No emplee discos con etiquetas o adhesivos fijados.
• Etiquetas adheridas (fig. G).
Notas sobre discos CD-R
•Puede reproducir discos CD-R (discos compactos
grabables) diseñados para uso de audio en esta unidad
(fig. H).
•Determinados discos CD-R (dependiendo del equipo
utilizado para su grabación o la condición del disco)
pueden no reproducirse en esta unidad.
•No es posible reproducir discos CD-R no finalizados*.
*Proceso necesario para reproducir en el reproductor de CD
de audio los discos CD-R grabados.
«øfi‡¥œ”—¶•“
”—¯…⁄F'˛¯ §˛¡A¥ifl •|ƒb'æ› fi o¥˝`n› † ‚¤†{„‡¡C‹ «
¤}ƒn“”› ‰Ł–ł¥ ¡A‰—« • ƒp⁄U' ›z¥¿‰Tƒafi‡ ”—¡C
•‰—fi‡ ”—ˆ ‰t¥H«O«ø ”—†M… ¡A⁄£›n– ˜†¤S¶K…—ˆ–“” ”—›–
¡]„ˇA¡^
•⁄£›nƒb ”—⁄W¶Kfl¨–ł'˛´H‰ƒ–a¡C¡]„ˇB¡^
•ƒb⁄£¤ˇ¥˛¥œ”—fi ¡A‰—–N¤ 'æƒb¥œ”—† '˛¥œ”—§X⁄”¡C
⁄£›n¯ ”—… ¯S' “‰fig¶§¥œ⁄U'˛… fi ” ¥… •‰fi˙ˆ ¡A⁄]⁄£›n
”—'æƒb – nƒb“¢¶§⁄U“”¤T¤fi‚ ¡Aƒ]‹ ¤”‚ •|⁄ ¤ « ““”•¯« ¡C
¡]„ˇC¡^
•'æ› «e¡A‰—¥˛¿ `˚¥ “”†M… ¥˛¥‹ ¿«ł fi†b ”—¡Aƒp„ˇ' ¥ ‡
‰b Y' « ⁄ŁƒV ¿«ł¡C¡]„ˇD¡^
⁄£¥i§Q¥˛“o”º¡A }†¤ fl¡A¥« “”†M… fl'˛”N ƒ¡ ”—¥˛“”§
„q…Qfig fl ¥•» fl†M… ”—¡C
•flSfi §˛“‹“”¥œ”—¡]⁄ §˛¥œ”—¡A⁄Kˆ §˛¥œ”— ¥¡^⁄£fl ƒb¥» ⁄W
'æ¡C§_«h•|•lˆa¥» ¡C⁄`⁄¯¤ˇ¥˛ƒ„ˆ ¥œ”—¡C
”—¶•“
›Y¤ˇ¥˛¥H⁄U»¡'œ⁄⁄“”¥œ”—¡A '˚· fld“«•|‡yƒ¤¥œ”— –⁄ – ´
¤ˆ•| ›P „‹G» '˛•·ˆa¥œ”—¡C
“‘•N§O¤ˇ¥˛“ ›–· fldƒ‡´H‰ƒ†G“”⁄G⁄ ´´ ”—'˛¥Xfl†“”CD ”—
¡]¤ ƒp…„–…⁄F…—¯ “”ƒ ‚m¡AƒL ¥¡A•s¶K…—¯ ˆ ‰t•‚¥X“”ƒh l´H‰ƒ
†G¡^¡C
•ƒ‡¥… fiƒL ¥'˛· l´H‰ƒ‰k¡C¡]„ˇE¡^
§O¥˛¤”ƒ …—¯ ‡Q›Ø´ “”¥X“CD ”—¡C
•…—¯ ‡¡⁄ ›Ø´ ¡Afld⁄U´H'˚‰ƒ‰k¡C¡]„ˇF¡^
‰—⁄¯¤ˇ¥˛“ ›–“ ƒ‡»¡'œ⁄ ƒr'˛…—¶K“”¥œ”—¡C
•“ ¶K…—¯ ¡C¡]„ˇG¡^
CD-R ”—¶•“
•–z¥i¥Hƒb¥» ¡]„ˇH¡^⁄W…‰'æ‹ › W¤ˇ¥˛ƒ ‡]›p“”CD-R
¡]¥i¿ › CD)¡C
•‹Y¤˙ CD-R¡]¤œ¤M⁄_¿ › fi ' ¥˛“”‡]‡˘'˛ ”—¥»¤›“”–¡“p¡^⁄£
fl ¥˛¥» …‰'æ¡C
•¥…§„ƒ¤“”CD-R‹O⁄£fl …‰'æ“”*¡C
*
ƒb› WCD…‰'æ ⁄W…‰'æ⁄w¿ › “”CD-R ”—' ¥†» “” {§˙¡C
Inserting a disc Insertion d’un disque Inserción de discos ‚¸⁄J⁄@–i ”—
1
Notes on t he disc magazine
• Do not leave the disc magazine in locations with high
temperatures and high humidity such as on a car
dashboard or in the rear window where the disc magazine
will be subjected to direct sunlight.
• Do not place more than one disc at a time onto one tray,
otherwise the changer and the discs may be damaged.
• Do not drop the disc magazine or subject it to a violent
shock.
Rem arques sur le chargeur de disques
• Ne pas laisser le chargeur de disques dans un endroit très
chaud ou très humide comme sur le tableau de bord ou
sur la plage arrière de la voiture où il serait en plein soleil.
• Ne pas insérer plus d’un disque à la fois sur le plateau,
sinon le changeur et les disques risquent d’être
endommagés.
• Ne pas laisser tomber le chargeur de disques ni le cogner.
Notas sobre el cargador de discos
• No lo deje en lugares muy húmedos o con temperaturas
altas, como en el salpicadero del automóvil o en la
ventanilla trasera, expuesto a la luz solar directa.
• No inserte más de un disco en una bandeja de una vez, ya
que en caso contrario el cambiador y los discos pueden
dañarse.
• No lo deje caer ni lo exponga a golpes violentos.
”—§X¶•“
•⁄£›n§ ”—§X'æ‚mƒb “•¯¡A “ ª“”ƒa⁄Ł¡C¤ ƒp'æƒb¤T¤fi»
“O⁄W'˛¤fi«Æ ¡⁄U ¥ ”—§X•|“‰– • fig¤ ¶§¥œ“”ƒa⁄Ł¡C
•⁄@› ƒ«‰L⁄W⁄£›nƒPfi ‚¸'æ⁄@–i¥H⁄W“” ”—¡C§_«h¡A¥ifl •
ˆa·«”— „'M ”—¡C
•§O¯ ”—§X–…‚¤ƒa⁄W'˛¤ ¤ –jflP“”‰˜ »¡C
When the tray com es out
Normally, the trays will not come out of
the magazine. However, if they are
pulled out of the magazine, it is easy to
re-insert them.
Lorsque le plateau sort
En principe, les plateaux ne sortent pas
du chargeur. Toutefois, s’ils sortent du
chargeur, il est facile de les réinsérer.
With the cut-aw ay portion of the tray facing you, insert
the right corner of the tray in the slot, then push in the
left corner until it clicks.
Note
Do not insert t he t ray upside dow n or in the wrong direction.
Avec la portion découpée du plateau vous faisant face,
insérer le coin droit du plateau dans la fente, puis
enfoncer le coin gauche jusqu’au déclic.
Remarque
Ne pas insérer le plateau à l’envers ou dans le mauvais sens.
Con la parte de corte de la bandeja hacia afuera, inserte
la esquina derecha de dicha bandeja en la ranura y, a
continuación, ejerza presión en la esquina izquierda
hasta oír un chasquido.
Nota
No insert e la bandeja al revés o en la dirección incorrecta.
¯ ƒ«‰Lƒ‡fl˚⁄f“”⁄@ˆ ·´ ƒ ⁄v⁄ŁƒV–Nƒ«‰L¥k¤⁄·¡⁄J… ⁄⁄¡A M«
£⁄J¥“¤⁄ƒ ¯¥¤ ¥d•f`n¯T¡C
ø
‚¸·¡ƒ«‰Lfi ¡A⁄`⁄¯·¡⁄ˇ⁄F›–'˛¿ø⁄ŁƒV¡C
Si la bandeja se sale
Normalmente, las bandejas no se salen
del cargador. No obstante, si esto ocurre,
pueden volver a insertarse con facilidad.
† ¥Xƒ«‰Lfi
‡q–‘¡Aƒ«‰L‹O⁄£•|–q ”—§X⁄⁄† ‚¤“”¡Cƒ
‹O‚U⁄@‡Q' ¥X† ´ ”—§X¡A–z¥i¥H« ´†‡
ƒaƒA§ ¥ƒ‚¸·¡ƒ^¥h“”¡C
With the arrow side facing up
Avec la partie fléchée tournée vers
le haut
Con el lado de la flecha hacia arriba
ƒ‡‰b Y…—»x“”⁄@›–·´⁄W
Use the unit w ith the door closed completely
Otherwise, foreign matter may enter the unit and
contaminate the lenses inside the changer.
Utilisez cet appareil avec la fenêtre complètement
fermée
Sinon, des corps étrangers pourraient pénétrer dans
l’appareil et encrasser les lentilles dans le lecteur.
Emplee la unidad con la puerta completamente cerrada
De lo contrario podrían introducirse objetos extraños y
contaminar las lentes del interior del cambiador.
‰—§„¥ ˆ ⁄W“ø¤ˇ¥˛ „
§_«h¡A•|ƒ‡„—«fl¶i⁄J „§¸¯…·«”— „⁄”‡¡“”‡zˆŁ¡C
Note
When a disc magazine is insert ed into t he CD changer or t he
reset but ton of the connected car audio is pressed, t he unit w ill
automat ically be activated and read t he inf ormation on t he
CDs. When the inf ormation on all t he CDs in the disc magazine
has been read, the unit will aut omatically stop operation.
Remarque
Quand un chargeur de disques est inséré dans le changeur de
CD ou si la t ouche de réinit ialisat ion de l’aut oradio raccordé est
enclenchée, l’appareil se met aut omatiquement en marche et
reproduit les CD. Lorsque t ous les CD du chargeur ont ét é
reproduit s, l’appareil s’arrêt e automat iqement.
Nota
Cuando insert a un cargador de discos en el cambiador de
discos compactos, o si está pulsado el botón de reposición del
equipo de audio para aut omóvil conect ado, la unidad se
activará aut omát icamente y leerá la información de los discos
compactos. Una vez leída la inf ormación de t odos los discos
compactos del cargador de discos, la unidad det endrá
automát icamente la operación.
ø
• § ”—§X‚¸⁄JCD·«”— „'˛« ⁄U⁄F‡s– “”¤T¤fi› ¯T“”›«‰ « ¶sfi ¡A
„§Y–Nƒ ˚‡Q¿E‹¡¡]¥·¶}¡^¤ˆ¯“¤œCD⁄W“”‚Œfi˘¡C
• ¯“§„ ”—§X⁄⁄' ƒ‡CD⁄W“”‚Œfi˘fi ¡A „§Y–Nƒ ˚ –⁄ §@¡C
43 Disc magazine
Chargeur de disques
Cargador de discos
”—§X
If the disc magazine does not lock properly
Take out the magazine, and after pressing the Z(EJECT) button,
re-insert it.
Si vous ne pouvez pas fermer le chargeur de disques
Sortez le chargeur et, après avoir appuyé sur la touche Z(EJECT), réinsérez-le.
Si el cargador de discos no se cierra correctamente
Extraiga el cargador, pulse el botón Z(EJECT) y vuelva a insertarlo.
ƒp“G ”—§X¤Sƒ‡´Œ'w§·•
‰—¤œ¥X ”—§X¡A« ⁄UZ(EJECT)« ¶s«ÆƒA–N¥ƒ‚¸¶i¥h¡C
Labeled surface up
Etiquette vers le haut
Con la superficie de la etiqueta hacia arriba
¶K…—ˆ–›–·´⁄W 2Push to unlock the door
Poussez pour déverrouiller la porte
Empuje para desbloquear la puerta
– ¶}“ø´Œ
Slide open
Coulissez pour ouvrir
Deslice para abrir
•˘¶}
x
Utilisez le magasin à disques f ourni ou un magasin
à disques XA-250. Vous ne pouvez pas utiliser de
magasin à disques XA-10B avec cet appareil.
L'ut ilisation d' un autre t ype de magasin à disques
risque de provoquer un dysf onctionnement .
Emplee el cargador de discos suminist rado o el
XA-250. El cargador de discos XA-10B no puede
utilizarse con est a unidad. Si emplea ot ro tipo de
cargador, puede producir f allos de
funcionamiento.
‰—¤ˇ¥˛“ –a“” ”—§X'˛ ”—§XXA-250 ¡C ”—§XXA-10B
‹O⁄£fl ¥˛' ¥» “”
¡C –zƒp“G H«K¤ˇ¥˛¤ ¥L ”—§X¡A–N¥i
fl ⁄ _‹G» “”
¡C
Notes
• To list en to an 8 cm (3 in.) CD, use t he separately sold Sony CD adapt er CSA-8.
Be sure to alw ays use the specified adapt er, as f ailing to do so may cause a
malf unction of t he unit. If you use any other adapter, the unit may not operate
properly. When using t he Sony CD adapt er, make sure t he t hree catches on t he
adapter are f irmly lat ched onto t he 8 cm CD.
• Do not insert t he Sony CD adapter CSA-8 in t he magazine wit hout a disc,
malf unction may result .
Remarques
• Pour écout er un disque de 8 cm (3 po.), utilisez l’adapt ateur Sony CSA-8, vendu
séparément , à l’exclusion de t out autre, pour éviter t out probléme de
fonctionnement. Si vous ut ilisez un aut re adaptateur, l’appareil risque de ne
pas f onctionner correctement. Quand vous utilisez l’adapt ateur CD Sony,
vérif iez que les trois griff es soient bien en prise sur le CD de 8 cm.
• Ne pas insérer d’adapt at eur CD Sony CSA-8 dans le chargeur sans disque, car
cela pourrait provoquer un dysfonct ionnement.
Notas
• Para escuchar un disco compacto de 8 cm, ut ilice el adapt ador de discos
compactos Sony CSA-8, que podrá adquirir por separado. Asegúrese de ut ilizar
siempre el adapt ador especif icado, ya que si utiliza ot ro tipo de adaptador es
posible que la unidad no f uncione correctament e. Al ut ilizar el adapt ador de
discos compactos Sony, asegúrese de que los t res enganches del adaptador
están f irmemente ajust ados al disco compacto de 8 cm.
• No insert e el adapt ador de discos compactos Sony CSA-8 en el cargador sin
discos, ya que pueden producirse fallos de f uncionamient o.
ø
• ›n¯¥ 8 cm CDfi ¡A‰—¥˛¥t «~“”Sony CD´– „CSA-8¡C⁄@'w‰—¤ˇ¥˛« 'w“”´ – „¡A
§_«h–N¥ifl ¤ˇ „‹G» ¡Cƒp“G¤ˇ¥˛¥ ƒ ¤ ¥L´ – „¡A „–N¥ifl ⁄£fl §@¥¿–‘“” §@¡C
¤ˇ¥˛ SonyP CD´ – „fi ¡A¶•‰T»{´ – „⁄W“”3› ´fiƒ ‹O§_ˆ›'Tƒa'T'wƒn8 cm CD¡C
• ⁄£›n§ Sony CD´– „CSA-8‚¸⁄J¤Sƒ‡ ”—“” ”—§X⁄⁄¡C
10 discs, one in each tray
10 disques, un par plateau
10 discos, uno en cada bandeja
ƒ‡ 10–i ”—¡A¤C⁄@ƒ«‰L‚¸⁄@–i
c
Tab
Onglet
Lengüeta
⁄p`l
Z(EJECT)
To remove
Retrait
Extracción
¤œ¥X
Use the supplied disc magazine or t he disc
magazine XA-250.The disc magazine XA-10B can
not be used wit h t his unit .If you use any ot her
magazine,it may cause a malfunct ion.
A GBC DEF
This w ay
Oui
Así
¥¿‰T
Not this w ay
Non
Así no
⁄£¥¿‰T
Not this w ay
Non
Así no
⁄£¥¿‰T
This w ay
Oui
Así
¥¿‰T
HLook for this mark to distinguish CD-Rs for audio use.
Ce symbole permet de distinguer les CD-R conçus pour
une utilisation audio.
Busque esta marca para distinguir los discos CD-R para
uso de audio.
·M§ ƒ„†¯‚„¤ ¿º»{› WCD-R¡C
This mark denotes that a disc is not for audio use.
Ce symbole indique qu’un disque n’est pas conçu
pour une utilisation audio.
Esta marca indica que el disco no es para uso de audio.
ƒ„†¯‚„“ ¥ ‚ ”—‹ «D› W ¡C
Rem arques sur la manipulat ion des disques
Un disque sale ou défectueux peut provoquer des pertes de son
à la lecture. Manipuler le disque comme suit pour obtenir un
son optimal.
•M anipuler le disque par son arête et le maintenir dans un
état propre, ne pas le toucher sur la surface non
imprimée. (fig.
A )
•Ne pas coller de papier ou de bande adhésive sur le
disque. (fig.
B )
•Conservez vos disques dans leurs boîtiers ou des
pochettes de rangement lorsqu’ils ne sont pas utilisés.
Ne pas laisser les disques en plein soleil ou près d’une
source de chaleur comme des conduits d’air chaud. Ne pas
laisser les disques dans une voiture garée en plein soleil
car la température de l’habitacle risque d’augmenter
considérablement. (fig.
C )
•Avant la lecture, essuyer les disques avec un chiffon de
nettoyage en option. Essuyer chaque disque dans le sens
des flèches. (fig.
D )
Ne pas utiliser de solvants tels que de la benzine, du diluant,
des produits de nettoyage vendus dans le commerce ou de
vaporisateurs anti-statiques destinés aux disques
analogiques.
•Il n’est pas possible d’utiliser les disques de formes
spéciales (en forme de cœur ou octogonaux, etc.) avec cet
appareil. Vous risquez d’endommager l’appareil.
N’essayez jamais de lire ces disques.
Remarques sur les disques
Si vous utilisez les disques décrits ci-dessous, le résidu adhésif
risque de provoquer l’arrêt de la rotation du disque et
d’entraîner un dysfonctionnement ou d’endommager vos
disques.
N’utilisez pas de CD de seconde main ou de location qui
présentent des résidus adhésifs à la surface (par exemple
d’étiquettes décollées ou d’encre, de colle dépassant de
l’étiquette).
•Résidus de colle. L’encre colle. (fig.
E )
N’utilisez pas de CD de location avec d’anciennes étiquettes
qui commencent à se décoller.
•Les étiquettes qui commencent à se décoller laissent des
résidus adhésifs. (fig.
F )
N’utilisez pas vos disques avec des étiquettes ou des
autocollants apposés dessus.
•Les étiquettes sont fixées. (fig.
G )
Remarques sur les disques CD-R
•Vous pouvez écouter avec cet appareil des CD-R (CD
enregistrables) conçus pour une utilisation audio. (fig.
H )
•Certains CD-R (en fonction des conditions de l’équipement
d’enregistrement ou du disque) risquent de ne pas être
lus avec cet appareil.
•Vous ne pouvez pas lire de disques CD-R non finalisés*.
*Un processus nécessaire à la lecture des disques CD-R
enregist rés sur le lecteur de CD audio.
Note
To prevent injury, do not insert your hand in the CD changer.
Remarque
Pour évit er tout e blessure, ne pas introduire la main dans le
changeur de CD.
Nota
Para evitar lesiones, no inserte la mano en el cambiador de CD.
ø
‰—⁄¯–N⁄ ƒø¶iCD·«”— ⁄”¡A¥H¤ ¶¸fi‘¡C
Downloaded from: https://www.usersmanualguide.com/

HORIZONTAL
VERTICAL
HORIZONTAL
Connections/Connexions/
Conexiones/‡s–
For det ails, refer t o the Installat ion/Connections manual of the car audio.
Pour plus de dét ails, consult er le manuel d’installation/connexions de l’aut oradio.
Con respecto a los det alles, consult e el manual de instalación/conexiones del sistema de audio del
aut omóvil.
‚ † ‰— ƒ ¤T¤fi› ¯T“”ƒw‚¸¡ ‡s– »¡'œ¡C
Connection diagram /Schéma de connexion/Diagrama de conexión/
– ‰u„ˇ
Sony BUS compatible car audio
Autoradio compatible BUS Sony
Sistema de audio del automóvil
compatible con BUS Sony
Sony BUS › fie¤T¤fi› ¯T
CDX-747X/646X/646
45
Précaut ions
•Choisir l’emplacement de montage en tenant compte des observations
suivantes:
— Appareil non soumis à des températures dépassant 55°C (131°F) (comme
dans une voiture parquée au soleil).
— Appareil non soumis au rayonnement solaire direct.
— Appareil à l’écart de sources de chaleur (comme des radiateurs).
— Appareil non exposé à la pluie ou à l’humidité.
— Appareil non exposé à des poussières ou à des souillures en excès.
— Appareil non exposé à des vibrations excessives.
— Vérifier que le réservoir d’essence ne risque pas d’être endommagé par les vis
taraudeuses.
— Il ne doit pas y avoir de faisceau de fils ou de tuyaux à l’emplacement du
montage.
— Vérifier que l’appareil ou les vis ne risquent pas d’endommager ou de gêner
la roue de secours, les outils, ou autre objet dans le coffre.
•Pour garantir la sécurité de l’installation, utiliser uniquement le matériel de
montage fourni.
•Utilisez uniquement les vis fournies.
•Ne percez les trous de 3,5 mm (5/32 po.)øqu'après vous être assuré qu'il n'y avait
rien de l'autre côté de la surface de montage.
Precaut ions
•Choose the mounting location carefully, observing the following:
— The unit is not subject to temperatures exceeding 55°C (131°F) (such as in a
car parked in direct sunlight).
— The unit is not subject to direct sunlight.
— The unit is not near heat sources (such as heaters).
— The unit is not exposed to rain or moisture.
— The unit is not exposed to excessive dust or dirt.
— The unit is not subject to excessive vibration.
— The fuel tank should not be damaged by the tapping screws.
— There should be no wire harnesses or pipes under the place where you are
going to install the unit.
— The spare tire, tools or other equipment in or under the trunk should not be
interfered with or damaged by the screws or the unit itself.
•Be sure to use only the supplied mounting hardware for a safe and secure
installation.
•Use only the supplied screws.
•Make holes of ø3.5 mm (5/32 in.) only after making sure there is nothing on the
other side of the mounting surface.
Precauciones
•Elija cuidadosamente el lugar de montaje y tenga en cuenta lo siguiente:
— La unidad no queda sometida a temperaturas superiores a los 55°C (como en
un automóvil aparcado a la luz solar directa).
— La unidad no queda sometida a la luz solar directa.
— La unidad no queda cercana a fuentes térmicas (como aparatos de
calefacción).
— La unidad no queda expuesta a la lluvia o a la humedad.
— La unidad no queda expuesta a polvo o suciedad excesivos.
— La unidad no queda sometida a vibraciones excesivas.
— El depósito de combustible no deberá dañarse con los tornillos
autorroscantes.
— No deberá haber mazos de conductores ni tubos debajo del lugar donde vaya
a instalar la unidad.
— La rueda de repuesto, las herramientas, u otros equipos situados dentro o
debajo del portaequipajes no deberán verse interferidos ni dañados por los
tornillos ni por la propia unidad.
•Para realizar una instalación segura, emplee solamente la ferretería de montaje
suministrada.
•Utilice sólo los tornillos suministrados.
•Antes de hacer los orificios de ø3,5 mm, compruebe que no haya nada en el otro
lado de la superficie de montaje.
InstallationInstallation Inst alación
¤ˇ¥˛«e¶•“‘•N
•‰— • ⁄UƒCƒU¶ ¥J† ¿ ƒw‚¸ƒ ‚m¡G
¡— „⁄£fl D¤ ¶W„L55¢J“”•¯« (¤ ƒp – n' “¢¶§⁄U“”¤T¤fi⁄”)¡C
¡— „⁄£¥i“‰– • fig¤ ¶§¥œ¡C
¡— „⁄£¥i a“æ…•‰ (¤ ƒp¥[… „ ¥)¡C
¡—⁄£›n¯ „… ¯S«B⁄⁄'˛…Ø ª‡B¡C
¡—⁄£›n§ „'æƒbƒh„—'˛ƒˆ´'“”ƒa⁄Ł¡C
¡—§O¯ „¤ ¤ –jflP“” _ ˚¡C
¡—⁄p⁄ §O¯ § •`‡ v˘p¶¸⁄F¿U“o‰c¡C
¡—“‘•Nƒw‚¸ „ƒ ‚m⁄U›–⁄£›nƒ‡„q‰u§ '˛ t” ¡C
¡—ƒ §ı‰c⁄⁄'˛⁄U›–“”‡˘›L¡A⁄u¤ª'˛¤ ¥L‡]‡˘“”¤œƒs⁄£¥i¤ ¤ „“”ƒw‚¸`‡ v'˛ „
¥»¤›“”⁄z´Z'˛•l¶¸¡C
•‹ ⁄Fƒw‚¸‰T„Œ'Mƒw¥ ¡A‰—››¤ˇ¥˛“ –a“”ƒw‚¸⁄›“ ¥ ¡C
•››¤ˇ¥˛“ –a“”`‡ • v¡C
•¨‰—ƒb‰T»{ƒw‚¸›–“”¥t⁄@ …¤Sƒ‡¥ ƒ ¤ ¥L“««~⁄§«Æ¶}ø3.5 mm“”⁄ ¡C
ƒw‚¸
BUS AUDIO IN BUS CONTROL IN
Note
For connecting t w o or more changers, t he XA-C30 source selector (opt ional) is necessary.
Remarque
Pour raccorder deux ou plusieurs changeurs, le sélecteur de source XA-C30 (en opt ion)
est nécessaire.
Nota
Si desea conectar dos o más cambiadores, es preciso ut ilizar un select or de f uent e XA-
C30 (opcional).
ø
›n‡s– ¤ › ¥H⁄W“”·«”— „fi ¡A–z«K¶•§Q¥˛XA-C30`n•‰¿ „¡]¿ `˚¥ ¡^¡C
Instalación de la unidad
Los soportes 1proporcionan dos posiciones de montaje, alta y baja. Utilice los
orificios para tornillo apropiados según sus preferencias.
Instalación horizont al
Instalación vert ical
Instalación suspendida
Si va a instalar la unidad debajo de la bandeja trasera, etc., del maletero, tenga en
cuenta lo siguiente:
•Elija el lugar de montaje cuidadosamente de forma que sea posible instalar la
unidad horizontalmente.
•Asegúrese de que la unidad no dificulta el movimiento del muelle de la barra de
torsión, etc., de la tapa del maletero.
How to inst all t he unit
The brackets 1provide two positions for mounting, high and low. Use the
appropriate screw holes according to your preference.
Horizont al installation
Installat ion de l’appareil
Les supports 1offrent deux positions de montage, haut et bas. Utilisez les trous
de vissage appropriés en fonction de vos préférences.
Installation horizontale
1
Vertical installat ion Installation vert icale
1
Installation suspendue
Si l’appareil doit être installé sous la plage arrière dans le coffre, par exemple,
observer les précautions suivantes.
•Bien choisir l’emplacement pour pouvoir installer l’appareil à l’horizontale.
•Vérifier que l’appareil ne gêne pas les mouvements du ressort de fermeture du
coffre, entre autres.
2
2
3
1
23
1
Align w ith the marked position.
Aligner sur le repère.
Alinee en la posición marcada.
„ •˙…—»xƒ ‚m¡C
Align w ith the marked position.
Aligner sur le repère.
Alinee en la posición marcada.
„ •˙…—»xƒ ‚m¡C
3
2
1
1
2
3
2
˜a– ƒw‚¸
„ƒw‚¸ƒb«Æƒ §ı‰cƒ«‹[⁄U›– ¥ƒ ‚mfi ¡A¥†¶•§@ƒnƒp⁄U“”•˙‡˘¡C
•⁄p⁄ ƒa¿ fl ⁄ ¥›ƒaƒw‚¸ „“”ƒ ‚m¡C
•‰T»{ „‹O§_⁄£•|“ …‚«Æƒ §ı‰c»\“”§Æ– …u´fi ¥¡C
ƒpƒ ƒw‚¸ „
⁄‹[1·£¤ ⁄F¤ ” ƒw‚¸ƒ ‚m¡A “'M§C¡C‚ u–z“”ƒ …{¡A‰—¤ˇ¥˛ƒX A“”`‡⁄ ¡C
⁄ ¥›ƒw‚¸
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
‡ƒ¡Gmm
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
‡ƒ¡Gmm
ø3.5 (5/32)
ø3.5 (5/32)
‰ “‰ƒw‚¸
1
Inclined installation
After installing the unit, align the dials with one of the marks so that the arrows
are as vertical as possible.
Installation inclinée
Après avoir installé l’appareil, alignez les disques sur un repère de façon à ce que
les flèches soient dans la position la plus verticale possible.
Instalación inclinada
Una vez instalada la unidad, alinee los diales de forma que una de las marcas de
las flechas se encuentre en la posición más vertical posible.
Note
Be sure to align t he lef t and right dials w it h the same mark.
Remarque
Veillez á aligner les disques gauche et droit e sur le même repère.
2
Nota
Asegúrese de alinear los diales izquierdo y derecho con la misma marca.
1
2
1
2
Align w ith the marked position.
Aligner sur le repère.
Alinee en la posición marcada.
„ •˙…—»xƒ ‚m¡C
ø3.5 (5/32)
33
ø
¥“¡B¥k« ‰L⁄@'w‡£›n„ •˙ƒP⁄@…—»x¡C
¶ – ƒw‚¸
ƒw‚¸ƒn „⁄§«Æ¡A‰—– ´ « ‰L„ •˙…—»x⁄⁄“”⁄@› ¤ˇ‰b Y” ¥ifl §e««“‰⁄ŁƒV“”ƒ ‚m¡C
HORIZONTAL
VERTICAL
HORIZONTAL
VERTICAL
HORIZONT
AL
VERTICAL
Unit: mm (in.)
Unité: mm (po.)
Unidad: mm
‡ƒ¡Gmm
Suspended installat ion
When the unit is to be installed under the rear tray etc. in the trunk compartment,
make sure the following provisions are made.
•Choose the mounting location carefully so that the unit can be installed
horizontally.
•Make sure the unit does not hinder the movement of the torsion bar spring etc.
of the trunk lid.
Downloaded from: https://www.usersmanualguide.com/

This file has been downloaded from:
www.UsersManualGuide.com
User Manual and User Guide for many equipments like mobile phones, photo cameras, monther board, monitors, software, tv, dvd, and othes..
Manual users, user manuals, user guide manual, owners manual, instruction manual, manual owner, manual owner's, manual guide,
manual operation, operating manual, user's manual, operating instructions, manual operators, manual operator, manual product,
documentation manual, user maintenance, brochure, user reference, pdf manual
Downloaded from: https://www.usersmanualguide.com/
