STEINEL L 830 SC User manual

CN
BG
RU
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE
- 1 -
L 830 SC, L 830 C
L 835 SC, L 835 C
L 840 SC, L 840 C
GL 80 SC, GL 80 C
HU
TR
GR
NO
FI
DK
SE
ES
IT
NL
FR
GB
DE
STL-11104-20_Cubo-Serie_Ost_85x120mm.indd 1 15.04.20 07:56
PT

– 2 – – 3 –
3 3.1 L 830 SC, L 830 C
L 835 SC, L 835 C
L 840 SC, L 840 C
3.2 L 830 SC, L 830 C
131,5 mm
110 mm
110 mm
...
DE . . . . . 21
GB . . . . . 33
FR . . . . . 44
NL . . . . . 55
IT . . . . . . 66
ES. . . . . . 77
PT. . . . . . 88
SE. . . . . . 99
DK . . . . 110
FI . . . . . 121
NO . . . . 132
GR . . . . 143
TR . . . . 154
HU . . . . 165
CZ . . . . 176
SK . . . . 187
PL. . . . . 198
RO . . . . 209
SI . . . . . 220
HR . . . . 231
EE . . . . 242
LT . . . . . 253
LV . . . . . 264
RU . . . . 275
BG . . . . 286
CN . . . . 297
Textteil beachten!
Follow written instructions!
Se référer à la partie texte !
Neem de tekst in acht!
Seguire attentamente le istruzioni!
¡Téngase en cuenta el texto!
Siga as instruções escritas!
Iaktta texten!
Følg den skriftlige vejledning!
Huomaa tekstiosio!
Se de skriftlige instruksene!
Τηρείτε γραπτές οδηγίες!
Metin kısmını dikkate alın!
Szöveges részre figyelni!
Dodržujte informace v textové části!
Dodržiavajte informácie v textovej časti!
Postępować zgodnie z instrukcją!
Respectaţi instrucţiunile scrise!
Upoštevajte besedilo!
Pridržavajte se pisanih uputa!
Järgige tekstiosa!
Laikykitės rašytinių instrukcijų!
Pievērsiet uzmanību teksta daļai!
Обратите внимание на текстовую часть!
Прочетете инструкциите!
遵守文字说明要求!

– 4 – – 5 –
3.3 L 835 SC, L 835 C
131,5 mm
110 mm
110 mm
3.4 L 840 SC, L 840 C
133,5 mm
110 mm
110 mm
3.5 L 830 SC, L 830 C
L 835 SC, L 835 C
L 840 SC, L 840 C
B C
D E
A

– 6 – – 7 –
3.6 GL 80 SC, GL 80 C 3.7 GL 80 SC, GL 80 C
117,5 mm
633 mm
130 mm
107 mm
132 mm
110 mm

– 8 – – 9 –
3.8 GL 80 SC, GL 80 C
B
DE
A
D
E
F
3.9 L 830 SC, L 830 C
LumEdit
L830.ldt
Polar Diagram
09.03.21 / 14:03 1/1
40
80
120
160
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
3.10 L 835 SC, L 835 C
LumEdit
L835.ldt
Polar Diagram
09.03.21 / 14:04 1/1
40
80
120
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
3.11 L 840 SC, L 840 C
LumEdit
L840.ldt
Polar Diagram
09.03.21 / 14:04 1/1
40
80
120
160
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270

– 10 – – 11 –
3.12 GL 80 SC, GL 80 C
LumEdit
GL 80 CUBO.LDT
Polar Diagram
09.03.21 / 14:07 1/1
40
80
120
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
3.13
1 m
2 m
5 m
10 m
3.14 4
5 m
A
5 m
5 m
B C
4.1
L
L
N
N
L
N
L
L
N
N
L
N
I
O
5

– 12 – – 13 –
5.1 L 830 SC, L 830 C
L 835 SC, L 835 C
L 840 SC, L 840 C
1.
2.
3.
5.2
5.3
Ø 6 mm
6 mm
5.4

– 14 – – 15 –
5.5
5.6
5.7
2.
1.
3.
I
O
5.8 GL 80 SC, GL 80 C

– 16 – – 17 –
5.9
5.10
5.11
5.12
8 mm
Ø 8 mm

– 18 – – 19 –
5.13
5.14
5.15

– 20 –
5.16
I
O
6
6.1
2 x OFF/ON
1 x OFF/ON
- 21 -
DE
1. Zu diesem Dokument
Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer
Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
Warnung vor Gefahren!
Verweis auf Textstellen im Dokument.
2. Allgemeine Sicherheitshinweise
!
Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!
• Bei der Montage muss die anzuschließende elektrische Leitung spannungs-
frei sein. Daher als Erstes Strom abschalten und Spannungsfreiheit mit
einem Spannungsprüfer überprüfen.
• Bei der Installation der Sensorleuchte handelt es sich um eine Arbeit an
der Netzspannung.Sie muss daher fachgerecht nach den landesüblichen
Installationsvorschriften und Anschlussbedingungen durchgeführt werden.
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerkstätten durchgeführt werden.
3. L 830, L 835, L 840, GL 80 SC/C
Bestimmungsgemäßer Gebrauch
– Sensorleuchte zur Wandmontage im Außen- und Innenbereich
(L 830, L 835, L 840 SC).
– Leuchte zur Wandmontage im Außen- und Innenbereich
(L 830, L 835, L 840 C).
– Sensorleuchte zur Bodenmontage im Außen- und Innenbereich
(GL 80 SC).
– Leuchte zur Bodenmontage im Außen- und Innenbereich
(GL 80 C).
...
!

- 23 -- 22 -
Die Sensorleuchten (SC) beinhalteneinen aktiven Bewegungsmelder. Der integ-
rierte iHF-Sensor sendet hochfrequente elektromagnetische Wellen (5,8GHz) aus
und empfängt deren Echo. Bei Bewegung von Personen im Erfassungsbereich
der Sensorleuchte, wird die Echoveränderung vom Sensor wahrgenommen. Ein
Microprozessor löst dann den Schaltbefehl "Licht einschalten" aus. Eine Erfassung
durch Türen, Glasscheiben oder dünne Wände ist möglich. Durch eine Signal-
analyse unterscheidet der Sensor zwischen sich bewegenden Personen und sich
bewegenden Objekten wie Sträuchern oder Kleintieren. Fehlschaltungen
durch Kleintiere sowie Störungen durch extreme Temperaturen werden so
ausgeschlossen.
Die Funktionen der Sensorleuchte können über Smartphone und Tablet oder Ein-
stellregler eingestellt werden. Eine Bluetooth-Vernetzung ist nur über Smartphone
oder Tablet möglich.
Hinweis:
Die Hochfrequenzleistung des iHF-Sensors beträgt ca. 1 mW – das ist nur ein
1000stel der Sendeleistung eines Handys oder einer Mikrowelle.
Lieferumfang L 830, L 835, L 840 SC/C (Abb. 3.1)
– Leuchte
– drei Schrauben
– drei Dübel
– drei Abstandhalter
Produktmaße L 830 SC/C (Abb. 3.2)
Produktmaße L 835 SC/C (Abb. 3.3)
Produktmaße L 840 SC/C (Abb. 3.4)
Geräteübersicht L 830, L 835, L 840 SC/C (Abb. 3.5)
AWandhalter
BAnschlussklemme
CDichtstopfen
DSteckverbindung
ELeuchtenwürfel
Lieferumfang GL 80 SC/C (Abb. 3.6)
– Leuchte
– Profil
– Bodenplatte
– vier Bodenschrauben
– vier Dübel
– vier Verbindungsschrauben
Produktmaße GL 80 SC/C (Abb. 3.7)
Geräteübersicht GL 80 SC/C (Abb. 3.8)
AAbdeckkappe
BAnschlussklemme
DSteckverbindung
ELeuchtenwürfel
FErdungsklemme
Lichtstärkeverteilung (Abb. 3.9/3.10/3.11/3.12)
Reichweite (nur SC) (Abb. 3.13)
Hinweis:
Wenn die Leuchten zu nahe nebeneinander montiert sind, kann es zu
Fehlschaltungen kommen, da sich die ausgesendeten Hochfrequenzsignale
gegenseitig stören. (Abb. 3.14 A)
Folgende Maßnahmen helfen, diesen Fehler zu umgehen:
• Die Leuchten in einem Abstand von mindestens 5 m montieren.
• Vernetzen Sie die Leuchten über die Smart Remote App und schalten Sie
den Sensor über die Sensor-O Funktion bei einzelnen Leuchten gezielt ab
(Abb. 3.14 B + C). Durch die Vernetzung werden auch die Leuchten bei
Bewegung mit eingeschaltet, deren Sensor deaktiviert ist.
4. Elektrischer Anschluss
Schaltplan (Abb. 4.1)
Die Netzzuleitung besteht aus einem 2- bis 3-adrigen Kabel:
L= Phase (meistens schwarz oder braun)
N= Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
Im Zweifel müssen Sie die Kabel mit einem Spannungsprüfer identifizieren;
anschließend wieder spannungsfrei schalten. Phase (L) und Neutralleiter (N)
werden an der Anschlussklemme angeschlossen. Schutzleiter (PE) isolieren
und beilegen.
Bei GL 80 SC/C muss der Schutzleiter (PE) an der Erdungsklemme ange-
schlossen werden.
Wichtig: Ein Vertauschen der Anschlüsse führt im Gerät oder Ihrem Siche-
rungskasten später zum Kurzschluss. In diesem Fall müssen die einzelnen
Kabel identifiziert und neu montiert werden. In der Netzzuleitung kann selbst-
verständlich ein Schalter zum EIN- und AUS-Schalten montiert sein.

- 25 -- 24 -
Wichtig: Die Lichtquelle dieser Leuchte ist nicht austauschbar; falls die
Lichtquelle ersetzt werden muss (z. B. am Ende ihrer Lebensdauer), ist die
komplette Leuchte zu ersetzen.
5. Montage
• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Bei der Montage der Sensorleuchte ist darauf zu achten, dass sie erschüt-
terungsfrei befestigt wird.
• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite
und Bewegungserfassung.
Montageschritte (L 830, L 835, L 840 SC/C)
• Stromversorgung abschalten. (Abb. 4.1)
• Sicherungsschrauben lösen und Leuchtenwürfel vom Wandhalter lösen.
(Abb. 5.1)
• Bohrlöcher anzeichnen (Abb. 5.2)
• Löcher bohren und Dübel einsetzen. (Abb. 5.3)
• Dichtstopfen durchstechen.
• Montage Zuleitung Unterputz (Abb.5.4)
• Montage Zuleitung Aufputz (Abb.5.5)
• Anschlusskabel anschließen (Abb.5.6)
• Leuchtenwürfel auf Wandhalter aufstecken (Abb.5.7)
• Sicherungsschrauben einschrauben (Abb. 5.7)
• Stromversorgung einschalten (Abb. 5.7)
• Einstellungen per App vornehmen (nur SC)
➔"6. Funktion"
Montageschritte (GL 80 SC/C)
• Stromversorgung abschalten (Abb. 4.1)
• Sicherungsschraube lösen und Leuchtenwürfel von der Abdeckung ziehen
(Abb. 5.8)
• Kabel durch Bodenhalter und Profil ziehen (Abb. 5.9)
• Bodenhalter und Profil verschrauben (Abb. 5.10)
• Bohrlöcher auf Bodenplatte einzeichnen (Abb. 5.11)
• Löcher bohren und Dübel einsetzen (Abb. 5.12)
• Bodenhalter am Boden verschrauben (Abb. 5.13)
• Abdeckung auf Profil schrauben (Abb. 5.14)
• Anschlusskabel anschließen (Abb. 5.15)
• Leuchtenwürfel auf Abdeckung aufstecken (Abb. 5.16)
• Sicherungsschraube einschrauben (Abb. 5.16)
• Stromversorgung einschalten (Abb. 5.16)
• Einstellungen per App vornehmen (nur SC)
➔"6. Funktion"
6. Funktion
Die Funktionen sind für die SC-Varianten einstellbar.
Die Einstellung der Funktionen erfolgt über die Smart Remote App.
Smart Remote App
Für die Konfiguration der Leuchte mit Smartphone oder Tablet muss die STEINEL
Smart Remote App aus Ihrem AppStore heruntergeladen werden. Es ist ein
Bluetooth-fähiges Smartphone oder Tablet erforderlich.
Android iOS
Funktionen, die durch die Smart Remote App einstellbar sind:
– Zeiteinstellung
– Reichweiteneinstellung
– Dämmerungseinstellung
– Nachtlichtfunktion
– Hauptlicht- / Nachtlichtlevel einstellbar
– erweiterte Reichweiteneinstellung
– Gruppenvernetzung
– Dämmerungseinstellung durch Teach-In

- 27 -- 26 -
Zeiteinstellung (Nachlaufzeit)
Die gewünschte Leuchtdauer der Leuchte kann stufenlos von ca. 5 Sekunden
bis max. 60 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ab-
lauf dieser Zeit wird die Zeituhr erneut gestartet.
Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Hinweis:
Nach jedem Abschaltvorgang der Leuchte ist eine erneute Bewegungserfas-
sung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann die
Leuchte bei Bewegung wieder Licht schalten.
Bei der Einstellung des Erfassungsbereiches und für den Funktionstest wird
empfohlen, die kürzeste Zeit einzustellen.
Reichweiteneinstellung (Empfindlichkeit)
Mit dem Begri Reichweite ist der etwa kreisförmige Durchmesser auf dem Boden
gemeint, der sich bei Montage in 2 m Höhe als Erfassungsbereich ergibt.
– Einstellregler maximal = max. Reichweite (5 m)
– Einstellregler minimal = min. Reichweite (1 m)
Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Dämmerungseinstellung (Ansprechschwelle)
Die gewünschte Ansprechschwelle der Leuchte kann stufenlos von ca. 2 bis
2.000 Lux eingestellt werden.
– Einstellregler auf Rechtsanschlag gestellt = Tageslichtbetrieb (helligkeits-
unabhängig)
– Einstellregler auf Linksanschlag gestellt = Dämmerungsbetrieb (ca. 2 Lux)
Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei
Tageslicht muss der Einstellregler auf Rechtsanschlag stehen.
Nachtlichtfunktion
Das Nachtlicht ermöglicht eine Beleuchtung mit 10 % der Lichtleistung.Erst
bei Bewegung im Erfassungsbereich wird das Licht für die eingestellte Zeit
(siehe Zeiteinstellung) auf maximale Lichtleistung (100 %) geschaltet. Danach
schaltet die Leuchte in das aktivierte Nachtlicht.
Das Nachtlicht ist AN, wenn die Helligkeitsschwelle unterschritten wird. Bei
aktiviertem Tageslichtbetrieb ist das Nachtlicht immer AN.
0min = Soft-Lichtstart / kein Nachtlicht AN ab eingestelltem Dämmerungswert
10min = Soft-Lichtstart + Nachtlicht 10 Minuten
30min = Soft-Lichtstart + Nachtlicht 30 Minuten
= Soft-Lichtstart + Nachtlicht die ganze Nacht
Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Was ist Soft-Lichtstart?
Die Sensorleuchte verfügt über eine Soft-Lichtstart-Funktion. Das bedeutet,
dass das Licht beim Einschalten nicht direkt auf maximale Leistung schaltet,
sondern die Helligkeit innerhalb kurzer Zeit stetig bis 100 % hochgeregelt wird.
Ebenso wird das Licht beim Ausschalten langsam heruntergeregelt.
Diese Funktion gilt für die C-Varianten immer nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Dauerlichtfunktion (Abb. 6.1)
Wird ein optionaler Netzschalter in die Netzzuleitung montiert, sind neben dem
einfachen Ein- und Ausschalten folgende Funktionen möglich:
1) Dauerlicht einschalten:
Schalter 2×AUS und AN. Die Leuchte wird für 4 Stunden auf Dauerlicht
gestellt. Anschließend geht sie automatisch wieder in den Sensorbetrieb über.
2) Dauerlicht ausschalten:
Schalter 1×AUS und AN. Leuchte geht AUS bzw. in den Sensorbetrieb über.
Wichtig: Die Schaltvorgänge müssen im Bereich von 0,2 bis 1 Sekunde
durchgeführt werden.

- 29 -- 28 -

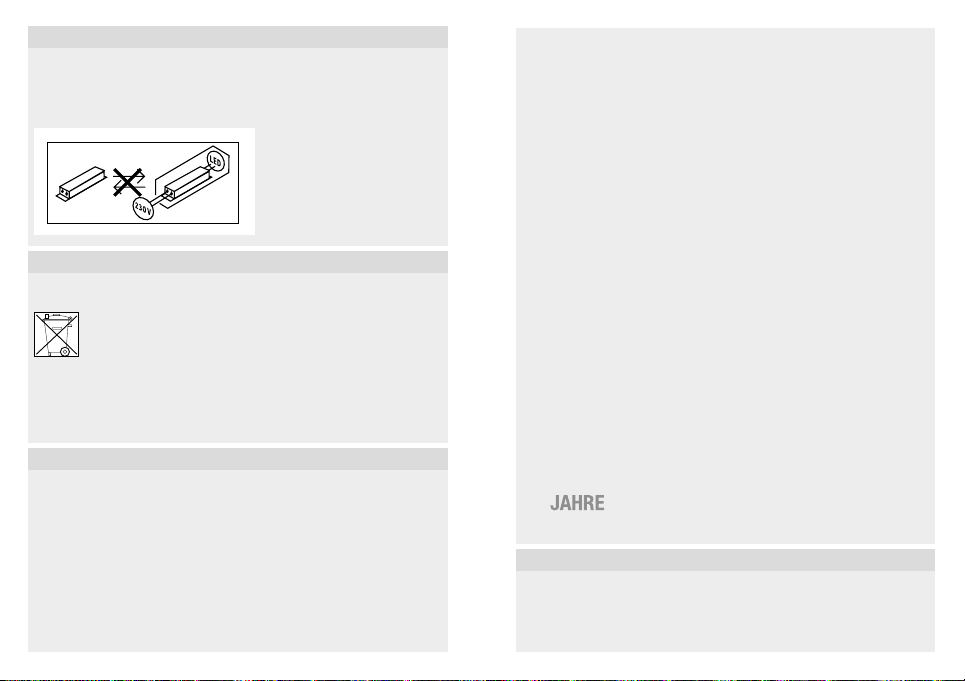

7. Wartung/Pflege
Das Produkt ist wartungsfrei.
Die Leuchte kann bei Verschmutzung mit einem feuchten Tuch (ohne
Reinigungsmittel) gesäubert werden.
Wichtig: Das Betriebsgerät ist nicht austauschbar.
8. Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-
Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr
gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugeführt werden.
9. Herstellergarantie
Herstellergarantie der STEINEL Vertrieb GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Wir beglückwünschen Sie zum Kauf Ihres STEINEL-Produkts, das höchste
Qualitätsansprüche erfüllt. Aus diesem Grund leisten wir als Hersteller Ihnen
als Endkunde gerne eine unentgeltliche Garantie gemäß den nachstehenden
Bedingungen: Wir leisten Garantie durch kostenlose Behebung der Mängel
(nach unserer Wahl: Reparatur, Austausch ggf. durch ein Nachfolgemodell
oder Rückerstattung des Kaufpreises), die innerhalb der Garantiezeit auf einem
Material- oder Herstellungsfehler beruhen. Die Garantiezeit für Ihr erworbenes
STEINEL-Produkt beträgt 3 Jahre und beginnt mit dem Kaufdatum Ihres Pro-
duktes. Diese Herstellergarantie lässt gesetzliche Gewährleistungsansprüche,
die Ihnen als Verbraucher gegenüber dem Verkäufer nach geltendem Recht
einschließlich besonderer Schutzbestimmungen für Verbraucher zustehen
können, unberührt. Die hier beschriebenen Leistungen gelten zusätzlich zu
den gesetzlichen Gewährleistungsansprüchen und beschränken oder ersetzen
diese nicht.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren
Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von
Produktteilen oder Mängeln am STEINEL-Produkt, die auf gebrauchsbe-
dingtem oder sonstigem natürlichem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts
oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt
eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von
Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine
STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedie-
nungsanleitung erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von
STEINEL ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft
und verwendet werden. Es gilt deutsches Recht unter Ausschluss des Über-
einkommens der Vereinten Nationen über Verträge über den internationalen
Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und
frachtfrei mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und
der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns,
die STEINEL Vertrieb GmbH - Reklamationsabteilung -, Dieselstraße 80-84,
33442 Herzebrock-Clarholz. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis
zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Für Transportkosten und
-risiken im Rahmen der Rücksendung übernehmen wir keine Haftung.
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE
10. Konformitätserklärung
Hiermit erklärt STEINEL Vertrieb GmbH, dass der Funkanlagentyp
L830,L835, L 840, GL 80 SC/C der Richtlinie 2014/53/EU entspricht. Der
vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet-
adresse verfügbar: www.steinel.de

- 30 - - 31 -
Nachtlicht Ja (Aus, 10min, 30min, ganze Nacht,
immer)
Für C: Immer nur in Kombination mit
einem Bluetooth-Sensor-Produkt.
Sensortechnik (nur SC) (5,8GHz, ≤ 1 mW)
Erfassungsbereich
Erfassungswinkel
Önungswinkel
160°
Für C: Immer nur in Kombination mit
einem Bluetooth-Sensor-Produkt.
160°
Für C: Immer nur in Kombination mit
einem Bluetooth-Sensor-Produkt.
Reichweite 1-5 m
Für C: Immer nur in Kombination mit
einem Bluetooth-Sensor-Produkt.
Zeiteinstellung 5 s - 60min
Für C: Nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Dämmerungseinstellung 2-2.000 Lux
Für C: Nur in Kombination mit einem
Bluetooth-Sensor-Produkt.
Energieezienzklasse der
Lichtquelle
L 830, L 835, L 840 SC
L 830, L 835, L 840 C
GL 80 SC
GL 80 C
F
F
F
F
Schutzart IP44
Schutzklasse
L 830, L 835, L 840 SC/ C
GL 80 SC/ C II I
Umgebungstemperatur -20 bis +40°C
Frequenz Bluetooth 2,4-2,48 GHz
Sendeleistung Bluetooth 5 dBm / 3 mW
Technische Dokumentation unter www.steinel.de
11. Technische Daten
Abmessungen B × H × T
L 830 SC/C, L 835 SC/C
L 840 SC/C
GL 80 SC/C
110 mm×110 mm×131,5 mm
110 mm×110 mm×133,5 mm
110 mm×633 mm×130 mm
Netzanschluss 220-240 V, 50/60 Hz
Leistungsaufnahme (Pon
) 9,1 W
Leistungaufnahme iHF Sensorik
L 830, L 835, L 840 SC
GL 80 SC 0,67 W 0,67 W
Standby (Netzwerk (Pnet ))
L 830, L 835, L 840 SC
L 830, L 835, L 840 C
GL 80 SC
GL 80 C
0,45 W
0,45 W
0,45 W
0,45 W
Lichtleistung (lm)
L 830 SC
L 830 C
L 835 SC
L 835 C
L 840 SC
L 840 C
GL 80 SC
GL 80 C
493 lm (anthrazit), 523 lm (silber)
493 lm (anthrazit)
616 lm (anthrazit), 616 lm (silber)
616 lm (anthrazit)
319 lm (anthrazit), 319 lm (silber)
319 lm (anthrazit)
650 lm (anthrazit), 650 lm (silber)
650 lm (anthrazit)
Ezienz (lm/W)
L 830 SC
L 830 C
L 835 SC
L 835 C
L 840 SC
L 840 C
GL 80 SC
GL 80 C
54 lm/W (anthrazit), 57 lm/W (silber)
54 lm/W (anthrazit)
68 lm/W (anthrazit), 68 lm/W (silber)
68 lm/W (anthrazit)
35 lm/W (anthrazit), 35 lm/W (silber)
35 lm/W (anthrazit)
71 lm/W (anthrazit), 71 lm/W (silber)
71 lm/W (anthrazit)
Leuchtmittel LED
Farbtemperatur 3.000 K
Farbwiedergabeindex Ra= 82
Mittlere
Bemessungslebensdauer L70B50 bei 25°C: > 60.000 Std.
FarbkonsistenzSDCM Anfangswert: 3

- 33 -- 32 -
GB
1. About this document
Please read carefully and keep in a safe place.
– Under copyright. Reproduction either in whole or in part only with our consent.
– Subject to change in the interest of technical progress.
Symbols
Hazard warning!
Reference to other information in the document.
2. General safety precautions
!
Disconnect the power supply before attempting any work
on the unit.
• During installation, the electric power cable being connected must not be
live. Therefore, switch o the power first and use a voltage tester to make
sure the wiring is o-circuit.
• Installing the sensor-switched light involves work on the mains voltage sup-
ply. This work must therefore be carried out professionally in accordance
with national wiring regulations and electrical operating conditions.
• Only use genuine replacement parts.
• Repairs may only be made by specialist workshops.
3. L 830, L 835, L 840, GL 80 SC/C
Proper use
– Sensor-switched light for mounting on indoor and outdoor walls
(L 830, L 835, L 840 SC).
– Light for mounting on indoor and outdoor walls
(L 830, L 835, L 840 C).
– Sensor-switched light for mounting on indoor floors and outdoor ground
surfaces (GL 80 SC).
– Light for mounting on indoor floors and outdoor ground surfaces(GL 80 C).
The sensor-switched lights (SC) featurean active motion detector.
The integrated HF sensor emits high-frequency electromagnetic waves (5.8 GHz)
and receives their echo. Any movement by persons in the sensor switched light's
detection zone is noticed by the sensor as a change in echo.
...
!
12. Betriebsstörungen
Störung Ursache Abhilfe
Leuchte ohne Spannung ■Sicherung hat
ausgelöst, nicht
eingeschaltet, Leitung
unterbrochen
■Kurzschluss
■Sicherung einschalten,
tauschen, Netzschal-
ter einschalten; Lei-
tung mit Spannungs-
prüfer überprüfen
■Anschlüsse über-
prüfen
Sensorleuchte schaltet
nicht ein (nur SC) ■bei Tagesbetrieb, Dämmerungsein-
stellung steht auf
Nachtbetrieb
■Netzschalter AUS
■Sicherung hat
ausgelöst
■Erfassungsbereich
nicht gezielt eingestellt
■Dämmerung einstellen
über App
■Einschalten
■Sicherung einschalten,
tauschen, evtl. An-
schluss überprüfen
■Reichweite einstellen
über App
Sensorleuchte schaltet
nicht aus (nur SC) ■dauernde Bewegung im Erfassungsbereich ■Bereich kontrollieren und evtl. neu justieren
Sensorleuchte schaltet
nicht komplett aus
(nur SC)
■Nachtlicht gewählt ■Nachtlicht auf "0min"
Sensorleuchte schaltet
unerwünscht ein (nur SC) ■Wind bewegt Bäume und Sträucher im
Erfassungsbereich
■Erfassung von Autos
auf der Straße
■Bereich umstellen
■Bereich umstellen
Sensorleuchte schaltet
unkontrolliert an und aus
(nur SC)
■Größere Metallgegen-
stände, wie z.B. Autos
oder Metallwände, im
Erfassungsbereich
■Bereich umstellen
■z. B. Auto umparken

- 35 -- 34 -
A microprocessor then issues the switch command "switch light ON". Detection
is possible through doors, panes of glass or thin walls. Analysing the signal,
the sensor distinguishes between moving persons and moving objects, such
as bushes or small animals. This rules out any inadvertent triggering by small
animals as well as interference from extreme temperatures.
The functions of the sensor-switched light can be set via smartphone and
tablet or control dial. Bluetooth interconnection is only possible via smartphone
or tablet.
Note: The high-frequency output of the iHF-sensor is approx. 1 mW – that's
1000 times less than the transmission power of a mobile phone or the output
of a microwave oven.
Package contents L 830, L 835, L 840SC/C(Fig.3.1)
– Luminaire
– Three screws
– Three wall plugs
– Three spacers
Product dimensions L 830SC/C(Fig.3.2)
Product dimensions L 835SC/C(Fig.3.3)
Product dimensions L 840SC/C(Fig.3.4)
Product components L 830, L 835, L 840SC/C(Fig.3.5)
A Wall mount
B Connecting terminal
C Sealing plug
D Plug connection
E Light cube
Package contents GL 80SC/C(Fig.3.6)
– Luminaire
– Profile
– Base plate
– Four floor/ground screws
– Four wall plugs
– Four connecting screws
Product dimensions GL 80SC/C(Fig.3.7)
Product components GL 80SC/C(Fig.3.8)
ACover cap
BConnecting terminal
DPlug connection
ELight cube
FEarth terminal
Luminous intensity distribution (Fig.3.9/3.10/3.11/3.12)
Reach (SC only) (Fig.3.13)
Note: If lights are mounted too close together, switching errors may occur as
the high-frequency signals emitted will interfere with each other. (Fig.3.14A)
The following measures will help to avoid switching errors of this kind:
• Allow a distance of at least 5 m between lights.
• Interconnect lights via the Smart Remote app and selectively deactivate the
sensor in individual lights via the Sensor-O function (Fig.3.14B + C). As
a result of interconnection, movement will also switch lights ON in spite of
their sensor being deactivated.
4. Electrical connection
Wiring diagram (Fig.4.1)
The mains supply lead is a 2 to 3-core cable:
L= phase conductor (usually black or brown)
N= neutral conductor (usually blue)
PE = protective-earth conductor (green/yellow)
If you are in any doubt, identify the conductors using a voltage tester; then
disconnect from the power supply again. Connect phase (L) and neutral con-
ductor (N) to the terminal. Insulate protective-earth conductor (PE) and place it
next to terminal block.
For GL 80SC/C, the protective-earth conductor must be connected to the
earth terminal (PE).
Important: Incorrectly wired connections will produce a short circuit later on
in the product or your fuse box. In this case, you must identify the individual ca-
bles and re-connect them. A mains power switch for turning the light ON and
OFF may of course be installed in the mains supply lead.
Important: The light source of this luminaire cannot be replaced. If the light
source needs to be replaced (e.g.at the end of its service life), the complete
luminaire must be replaced.

- 36 - - 37 -
5. Mounting
• Check all components for damage.
• Do not use the product if it is damaged.
• When installing the sensor-switched light, make sure the installation site is
not exposed to vibration.
• Select an appropriate mounting location, taking the reach and motion
detection into consideration.
Mounting procedure (L 830, L 835, L 840SC/C)
• Switch OFF power supply. (Fig.4.1)
• Undo retaining screws and detach light cube from the wall mount. (Fig.5.1)
• Mark drill holes (Fig.5.2)
• Drill holes and fit wall plugs. (Fig.5.3)
• Pierce sealing plug.
• Installation with concealed power supply lead (Fig.5.4)
• Installation with surface-mounted power supply lead (Fig.5.5)
• Connect conductors (Fig.5.6)
• Fit light cube onto wall mount (Fig.5.7)
• Screw in retaining screws (Fig.5.7)
• Switch ON power supply (Fig.5.7)
• Make settings via app (SC only)
➔"6. Function"
Mounting procedure (GL 80SC/C)
• Switch OFF power supply (Fig.4.1)
• Undo retaining screw and remove light cube from the cover (Fig.5.8)
• Pull cable through base plate and profile (Fig.5.9)
• Screw base plate to profile (Fig.5.10)
• Mark base plate drill holes (Fig.5.11)
• Drill holes and insert screw anchors (Fig.5.12)
• Screw base plate to the floor/ground (Fig.5.13)
• Screw cover onto profile (Fig.5.14)
• Connect conductors (Fig.5.15)
• Fit light cube to cover (Fig.5.16)
• Screw in retaining screw (Fig.5.16)
• Switch ON power supply (Fig.5.16)
• Make settings via app (SC only)
➔"6. Function"
6. Function
The functions can be set for the SC types.
Functions are set via the Smart Remote app.
Smart Remote app
To configure the light via smartphone or tablet, you must download the
STEINEL Smart Remote app from your app store. You will need a Blue-
tooth-capable smartphone or tablet.
Android iOS
Functions that can be set via Smart Remote app are:
– Time setting
– Reach adjustment
– Twilight setting
– Night-light function
– Main light / night light level can be adjusted
– Extended reach adjustment
– Group interconnection
– Twilight setting by teach-in
Time setting (stay-ON time)
The light's ON time can be set to any period from approx. 5 seconds to a
maximum of 60minutes. Any movement detected before this time elapses will
restart the timer.
This function only ever applies to the C types in combination with a
Bluetooth sensor-switched product.
Note:
After the light switches OFF, it takes approx. 1 second before it is able to start
detecting movement again. The light will only switch ON in response to
movement once this period has elapsed.
The shortest time setting is recommended when adjusting the detection zone
and performing the functional test.
Reach setting (sensitivity)
Reach is the term used to describe the diameter of the more or less circular
detection zone produced on the ground after mounting the sensor-switched
light at a height of 2 m.
– Control dial set to maximum = max. reach (5 m)
– Control dial set to minimum = min. reach (1 m)

- 39 -- 38 -
This function only ever applies to the C types in combination with a Bluetooth
sensor-switched product.
Twilight setting (response threshold)
The chosen response thresholdcan be infinitely varied from approx. 2 to
2000 lux.
– Control dial turned fully clockwise = daylight mode (depending on ambient
brightness)
– Control dial turned fully anti-clockwise = twilight operation (approx. 2 lux)
This function only ever applies to the C types in combination with a Bluetooth
sensor-switched product.
The control dial must be turned fully clockwise when adjusting the detection
zone and performing the walk test in daylight.
Night-light function
The night light provides illumination at approx. 10% of full light output. The light
only switches to maximum output (100%) in response to movement in the
detection zone (see Time setting). The light
then switches to the activated night light level.
Night light is ON when the level of light falls below the brightness threshold.
Night light is always ON when daylight mode is activated.
0min = soft light start / no night ON from twilight setting selected
10min = soft light start + night light for 10minutes
30min = soft light start + night light for 30minutes
= soft light start + night light all night long
This function only ever applies to the C types in combination with a Bluetooth
sensor-switched product.
What is soft light start?
The sensor-switched light features a soft light start function. This means that
when turned ON, the light is not switched directly to maximum output but con-
stantly builds up brightness to 100% within a short period of time. Brightness is
also gradually reduced when the light is switched OFF.
This function only ever applies to the C types in combination with a
Bluetooth sensor-switched product.
Manual override function (Fig.6.1)
If an optional mains switch is installed in the mains supply lead, the following
functions are available in addition to simply switching light ON and OFF:
1) Activate manual override:
Switch OFF and ON twice. The light is set to manual override for 4 hours. Then
it returns automatically to sensor mode.
2) Deactivate manual override:
Switch OFF and ON once. Light switches OFF or switches to sensor operation.
Important: Switching must take place within 0.2 to 1 second.
7. Maintenance / care
The product requires no maintenance.
The light can be cleaned with a damp cloth (without detergents) if dirty.
Important note: the control gear cannot be replaced.
8. Disposal
Electrical and electronic equipment, accessories and packaging must be
recycled in an environmentally compatible manner.
Do not dispose of electrical and electronic equipment as domestic
waste.
EU countries only:
Under the current European Directive on Waste Electrical and Electronic Equip-
ment and its implementation in national law, electrical and electronic equipment
no longer suitable for use must be collected separately and recycled in an
environmentally compatible manner.
