STEINEL L 910 S User manual

11008130106/2021Technische Änderungen vorbehalten. / Subject to technical modification without notice.
STEINEL Vertrieb GmbH
Dieselstraße 80-84
33442 Herzebrock-Clarholz
Tel: [phone]
www.steinel.de
Contact
www.steinel.de/contact

11008130106/2021Technische Änderungen vorbehalten. / Subject to technical modification without notice.
000000000 03/2020 Technische Änderungen vorbehalten.
RU
CN
BG
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE
L 910
L 930 S
L 930
L 910 S
CN
BG
RU
LV
LT
EE
HR
SI
RO
PL
SK
CZ
HU
TR
GR
NO
FI
DK
SE
PT
ES
IT
NL
FR
GB
DE

2
Textteil beachten!
Follow written instructions!
Se référer à la partie texte !
Neem de tekst in acht
Seguire attentamente le istruzioni!
¡Téngase en cuenta el texto!
Siga as instruções escritas!
Iaktta texten!
Følg den skriftlige vejledning!
Huomaa tekstiosio!
Se de skriftlige instruksene!
Τηρείτε γραπτές οδηγίες!
Metin kısmını dikkate alın!
Szöveges részre figyelni!
Dodržujte informace v textové části!
Dodržiavajte informácie v textovej časti!
Postępować zgodnie z instrukcją!
Respectaţi instrucţiunile scrise!
Upoštevajte del besedila!
Pridržavajte se pisanih uputa!
Järgige tekstiosa!
Laikykitės rašytinių instrukcijų!
Pievērsiet uzmanību tekstam!
Обратите внимание на текстовую часть!
Да се вземе предвид текстовата част!
注意正文！
Textteil beachten!
3
...
DE . . . . . . . . .8
GB . . . . . . . . .14
FR . . . . . . . . .19
NL . . . . . . . . .25
IT . . . . . . . . . .30
ES . . . . . . . . .36
PT . . . . . . . . .42
SE . . . . . . . . .48
DK . . . . . . . . .53
FI . . . . . . . . . .58
NO . . . . . . . . .63
GR . . . . . . . . .68
TR . . . . . . . . .74
HU . . . . . . . . .79
CZ . . . . . . . . .85
SK . . . . . . . . .90
PL . . . . . . . .96
RO . . . . . . . . .102
SI . . . . . . . . . .108
HR . . . . . . . . .113
EE . . . . . . . . .119
LT . . . . . . . . . .124
LV. . . . . . . . . .129
RU . . . . . . . . .134
BG . . . . . . . . .140
CN . . . . . . . . .146

3
3.1
L910S
3.2
L910
3.3
L930S
3.4
L910
3.5
235 mm
80 mm 85 mm
L910S
L910
3.6
137 mm
63 mm 92 mm
L930S
L910

4
3.7
BA
D
C
3.8
BA
D
C
3.9 L910S, L930S
max 12 m
2,2 m
3.10 L910S, L910
LumEdit
202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh
Polardiagramm
23.06.21 / 09:14 1/1
40
80
120
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270
3.11 L930S, L930 4
LumEdit
202102221042_L930_MANUELL_MUSTER1_LED_LP_MIT_
Polardiagramm
23.06.21 / 14:01 1/1
40
80
120
160
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd / 1000 lm
C0 / C180 C90 / C270

5
4.1
L
LL
N
N K L N K L N K
I
O
4.2
K
5
5.1
5.2
6 mm
Ø 6
5.3
5.4
5.5 L910S, L910
K
E

6
5.6 L930S, L910
K
E
E
5.7
2.
3.
1.
I
O
6
6.1 L910S, L930S

7
6.2 L910S, L930S
max. 12 m
6.3 L910S, L930S
~ 5 m
6.4
1 x ON/OFF
2 x ON/OFF
5 sec. - 15 min.

8
DE
1. Zu diesem Dokument
Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt. Nachdruck, auch
auszugsweise, nur mit unserer Genehmigung.
Symbolerklärung
!Warnung vor Gefahren!
2. Allgemeine Sicherheitshinweise
!Vor allen Arbeiten am Gerät die
Spannungszufuhr unterbrechen!
• Bei der Montage muss die anzuschließende
elektrische Leitung spannungsfrei sein.
Daher als Erstes Strom abschalten und
Spannungsfreiheit mit einem Spannungs-
prüfer überprüfen.
• Bei der Installation der Leuchte handelt es
sich um eine Arbeit an der Netzspannung.
Sie muss daher fachgerecht nach den
landesüblichen Installationsvorschriften und
Anschlussbedingungen durchgeführt wer-
den. (z.B. DE - VDE 0100, AT - ÖVE /
ÖNORM E8001-1, CH- SEV 1000)
• Nur Original-Ersatzteile verwenden.
• Reparaturen dürfen nur durch Fachwerk-
stätten durchgeführt werden.
3. L910S, L910, L930S, L930
Bestimmungsgemäßer Gebrauch
L910S, L930S
– LED-Leuchte Uplight-/Up-Downlight mit
Infrarot-Sensor.
Bestimmungsgemäßer Gebrauch
L910, L930
– LED-Leuchte Uplight-/Up-Downlight.
L910S, L930S:
Der integrierte Infrarot-Sensor erfasst die
unsichtbare Wärmestrahlung von sich bewe-
genden Körpern (Menschen, Tieren etc.). Die
so erfasste Wärmestrahlung wird elektronisch
umgesetzt und schaltet die Leuchte automa-
tisch ein. Durch Hindernisse, wie z.B. Mauern
oder Glasscheiben, wird keine Wärmestrahlung
erkannt, es erfolgt also auch keine Schaltung.
Ein dämmerungsgesteuertes Eektlicht an der
Wand kann optional eingestellt werden.
Wichtig:
Die sicherste Bewegungserfassung haben
Sie, wenn die Leuchte seitlich zur Gehrichtung
montiert wird und keine Hindernisse (wie z. B.
Bäume, Mauern etc.) die Sicht des Sensors
behindern. Die Reichweite ist eingeschränkt,
wenn Sie direkt auf die Leuchte zugehen.
Lieferumfang (Abb. 3.1/3.2/3.3/3.4)
– Leuchte
– Wandhalter
– drei Schrauben
– drei Dübel
– drei Abstandhalter
– zwei Sicherungsschrauben
Produktmaße L910S, L910 (Abb. 3.5)
Produktmaße L930S, L930 (Abb. 3.6)
Geräteübersicht (Abb. 3.7/3.8)
AWandhalter
BAnschlussklemme
CLeuchtengehäuse
DIR-Sensor (nur L910S, L930S)
Erfassungsbereich (Abb. 3.9)
(nur L910S, L930S)
Lichtstärkeverteilung L910S, L910
(Abb. 3.10)
Lichtstärkeverteilung L930S, L930
(Abb. 3.11)

9
4. Elektrischer Anschluss
Schaltplan (Abb. 4.1)
Die Netzzuleitung besteht aus einem
3-adrigen Kabel:
L = Phase (meistens schwarz,
braun oder grau)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
K= Kommunikationsleitung (optional)
(nur L910S, L930S)
Im Zweifel müssen Sie die Leitungen mit einem
Spannungsprüfer identifizieren; anschließend
wieder spannungsfrei schalten. Phase (L) und
Neutralleiter (N) werden an der Anschlussklem-
me angeschlossen, Schutzleiter (PE) wird an
der Klemme (E) angeschlossen. (Abb. 5.5/5.6)
Wichtig:
Ein Vertauschen der Anschlüsse führt im Gerät
oder Sicherungskasten später zum Kurz-
schluss. In diesem Fall müssen nochmals
die einzelnen Leitungen identifiziert und neu
verbunden werden. In die Netzzuleitung kann
selbstverständlich ein Netzschalter zum Ein-
und Ausschalten installiert sein.
Die Lichtquelle dieser Leuchte ist nicht
ersetzbar; falls die Lichtquelle ersetzt werden
muss (z.B. am Ende ihrer Lebensdauer), ist die
komplette Leuchte zu ersetzen.
Gruppenverhalten
Über die Kommunikationsleitung (K) ist eine
STEINEL-interne Gruppenvernetzung von
L910S, L910, L930S, L930 möglich. Hierzu
die Abdecklasche im Anschlussraum herausbre-
chen. (Abb. 4.2)
Es können maximal 10 Leuchten miteinander
vernetzt werden. Die maximale Länge der
Kommunikationsleitung beträgt 50 m.
Die erste Leuchte einer Gruppe, die Bewegung
erfasst, schaltet die gesamte Gruppe EIN. Wird
nach Ablauf der Zeiteinstellung keine weitere
Bewegung erfasst, schaltet die letzte Leuchte
einer Gruppe die gesamte Gruppe AUS.
Hinweis:
– Auf die Kommunikationsleitung darf keine
Spannung gegeben werden. Keine externen
Lasten schalten!
– Innerhalb der Gruppenvernetzung folgen alle
Leuchten ihren individuell per DIP-Schalter
eingestellten Werten.
– Im Testmodus ist eine Gruppenvernetzung
nicht möglich.

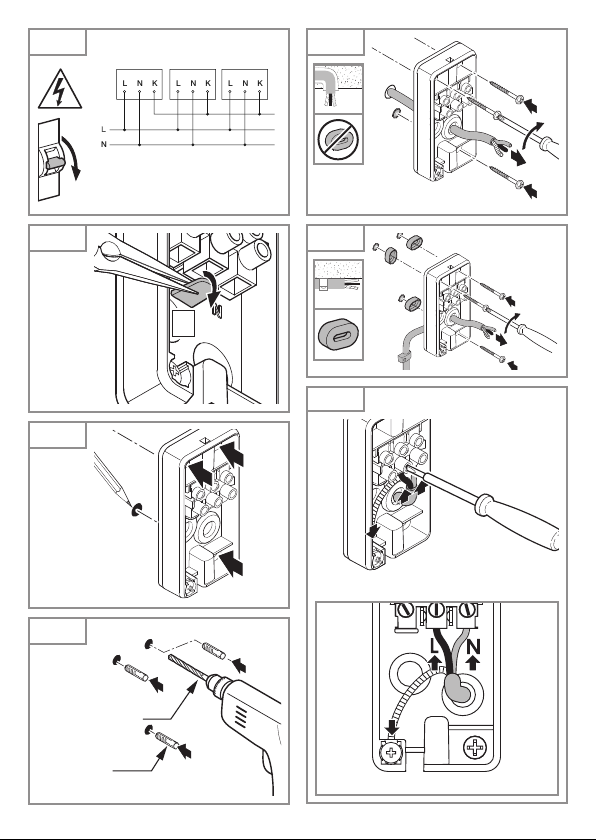

5. Montage
• Alle Bauteile auf Beschädigung prüfen.
• Bei Schäden das Produkt nicht in Betrieb
nehmen.
• Bei der Montage der Leuchte ist darauf zu
achten, dass sie erschütterungsfrei befestigt
wird.
• Geeigneten Montageort auswählen unter
Berücksichtigung der Reichweite und Bewe-
gungserfassung.
Montageschritte
• Stromversorgung abschalten (Abb. 4.1)
• Bohrlöcher anzeichnen (Abb. 5.1)
• Bohrlöcher bohren und Dübel einsetzen
(Abb. 5.2)
• Dichtstopfen einsetzten (nur L910)
• Montage bei Zuleitung Unterputz (Abb. 5.3)
• Montage bei Zuleitung Aufputz (Abb. 5.4)
• Anschlusskabel anschließen
– Schutzleiter (PE) an Klemme (E)
anschließen (L910S, L910) (Abb. 5.5)
– Schutzleiter (PE) der Zuleitung an
WAGO-Klemme anschließen
(L930S, L930) (Abb. 5.6)
• Einstellungen vornehmen ➜"6. Funktion"
• Leuchtengehäuse aufsetzen und mit
Sicherungsschrauben festschrauben
(Abb. 5.7)
Wichtig:
Stellen Sie sicher, dass das Leuchtengehäuse
fest verschraubt ist.
• Stromversorgung einschalten (Abb. 5.7)
DE

10

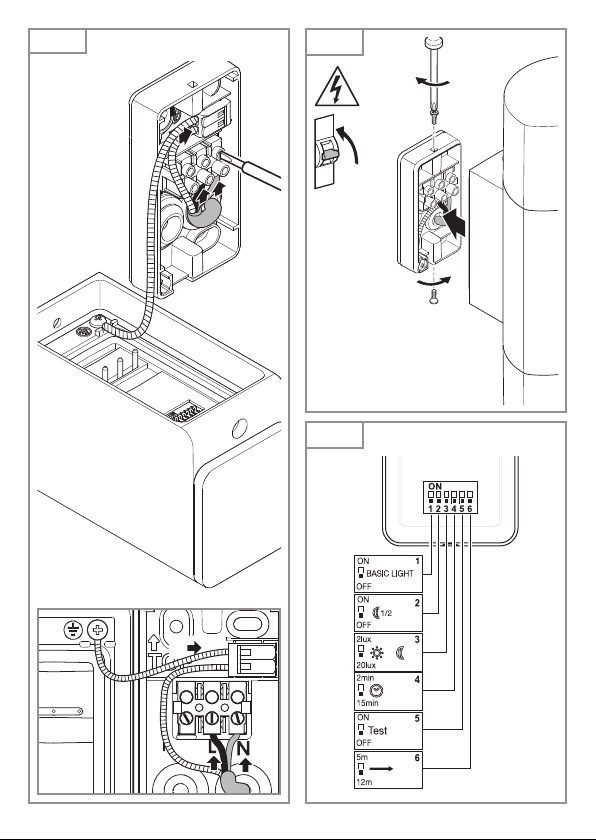

6. Funktion
Die Funktionen können für die Sensorvarianten
L910S, L930S eingestellt werden.
Werkseinstellung: alle DIP-Schalter OFF
Nach der Installation kann die Leuchte in
Betrieb genommen werden. Sämtliche
vorprogrammierte Funktionen werden über die
DIP-Schalter 1 bis 6 vorgenommen. (Abb. 6.1)
DIP 1: Eektlicht
OFF = Sensorbetrieb Hauptlicht/Softstart
ON = Eektlicht ab eingestelltem Dämme-
rungswert, Hauptlicht über Sensor
DIP 2: Nachtsparmodus Eektlicht
OFF = Eektlicht EIN ganze Nacht
ON = Eektlicht EIN halbe Nacht in Abhän-
gigkeit von der bei DIP 1 gewählten
Position
DIP 3: Dämmerungseinstellung
OFF = 20 Lux
ON = 2 Lux
DIP 4: Zeiteinstellung
OFF = 2 Minuten
ON = 15 Minuten
DIP 5: Testmodus
OFF = Testmodus ausgeschaltet
ON = Testmodus eingeschaltet
(5 Sekunden)
Hinweis:
Die Kommunikation (optionale Gruppenvernet-
zung) zu den vernetzten Leuchten ist im Test-
betrieb ausgeschaltet. Es befindet sich nur die
aktuelle Leuchte im Testbetrieb. Die anderen
Leuchten befinden sich weiter im Gruppenmo-
dus. Die Verzögerungszeit beträgt 8 Sekun-
den. Die Leuchte befindet sich im Tagbetrieb.
Manual
Override (4h-Modus) ist im Testbetrieb nicht
möglich.
DIP 6: Reichweiteneinstellung
OFF = 12 m (Abb. 6.2)
ON = 5 m (Abb. 6.3)
Wird ein Netzschalter in die Netzzuleitung
montiert, sind neben dem einfachen Ein- und
Ausschalten folgende Funktionen möglich:
Dauerlichtbetrieb (Abb. 6.4)
1) Dauerlicht einschalten:
Schalter 2×AUS und AN. Die Leuchte wird für
4 Stunden auf Dauerlicht gestellt. Anschließend
geht sie automatisch wieder in den Sensorbe-
trieb über.
2) Dauerlicht ausschalten:
Schalter 1×AUS und AN. Leuchte geht aus
bzw. in den Sensorbetrieb über.
Wichtig:
Die Schaltvorgänge müssen im Bereich von
0,2 bis 1 Sekunde durchgeführt werden.
Hinweis:
Bei einer Vernetzung von Gruppen wird dieser
Befehl an alle angeschlossenen Leuchten
weitergegeben.
7. Wartung/Pflege
Das Produkt ist wartungsfrei.
Die Leuchte kann bei Verschmutzung mit
einem feuchten Tuch (ohne Reinigungsmittel)
gesäubert werden.
Wichtig: Das Betriebsgerät ist nicht aus-
tauschbar.

11
8. Entsorgung
Elektrogeräte, Zubehör und Verpackungen
sollen einer umweltgerechten Wiederverwertung
zugeführt werden.
Werfen Sie Elektrogeräte nicht
in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie
über Elektro- und Elektronik-Altgeräte und ihrer
Umsetzung in nationales Recht müssen nicht
mehr gebrauchsfähige Elektrogeräte getrennt
gesammelt und einer umweltgerechten Wie-
derverwertung zugeführt werden.
9. Herstellergarantie
Herstellergarantie der STEINEL Vertrieb GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clar-
holz
Wir beglückwünschen Sie zum Kauf Ihres
STEINEL-Produkts, das höchste Qualitäts-
ansprüche erfüllt. Aus diesem Grund leisten
wir als Hersteller Ihnen als Endkunde gerne
eine unentgeltliche Garantie gemäß den nach-
stehenden Bedingungen: Wir leisten Garantie
durch kostenlose Behebung der Mängel (nach
unserer Wahl: Reparatur, Austausch ggf. durch
ein Nachfolgemodell oder Rückerstattung des
Kaufpreises), die innerhalb der Garantiezeit
auf einem Material- oder Herstellungsfehler
beruhen. Die Garantiezeit für Ihr erworbenes
STEINEL-Produkt beträgt 3 Jahre und beginnt
mit dem Kaufdatum Ihres Produktes. Diese
Herstellergarantie lässt gesetzliche Gewähr-
leistungsansprüche, die Ihnen als Verbraucher
gegenüber dem Verkäufer nach geltendem
Recht einschließlich besonderer Schutzbe-
stimmungen für Verbraucher zustehen können,
unberührt. Die hier beschriebenen Leistungen
gelten zusätzlich zu den gesetzlichen Gewähr-
leistungsansprüchen und beschränken oder
ersetzen diese nicht.
Ausdrücklich ausgenommen von dieser Garan-
tie sind alle auswechselbaren Leuchtmittel. Da-
rüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonsti-
gen natürlichen Verschleiß von Produktteilen
oder Mängeln am STEINEL-Produkt, die auf
gebrauchsbedingtem oder sonstigem natürli-
chem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemä-
ßem Gebrauch des Produkts oder Missach-
tung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Mo-
difikationen an dem Produkt eigenmächtig
vorgenommen wurden oder Mängel auf die
Verwendung von Zubehör-, Ergänzungs-
oder Ersatzteilen zurückzuführen sind, die
keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte
nicht entsprechend der Bedienungsanleitung
erfolgt sind,
• wenn Anbau und Installation nicht gemäß
den Installationsvorschriften von STEINEL
ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Die Garantie gilt für sämtliche STEINEL-
Produkte, die in Deutschland gekauft und ver-
wendet werden. Es gilt deutsches Recht unter
Ausschluss des Übereinkommens der Vereinten
Nationen über Verträge über den internationalen
Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen,
senden Sie es bitte vollständig und frachtfrei
mit dem Original-Kaufbeleg, der die Angabe
des Kaufdatums und der Produktbezeichnung
enthalten muss, an Ihren Händler oder direkt
an uns,
die STEINEL Vertrieb GmbH
– Reklamationsabteilung –, Dieselstraße 80-84,
33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher, Ihren Kaufbeleg
bis zum Ablauf der Garantiezeit sorgfältig auf-
zubewahren. Für Transportkosten und -risiken
im Rahmen der Rücksendung übernehmen wir
keine Haftung.
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE
DE

12

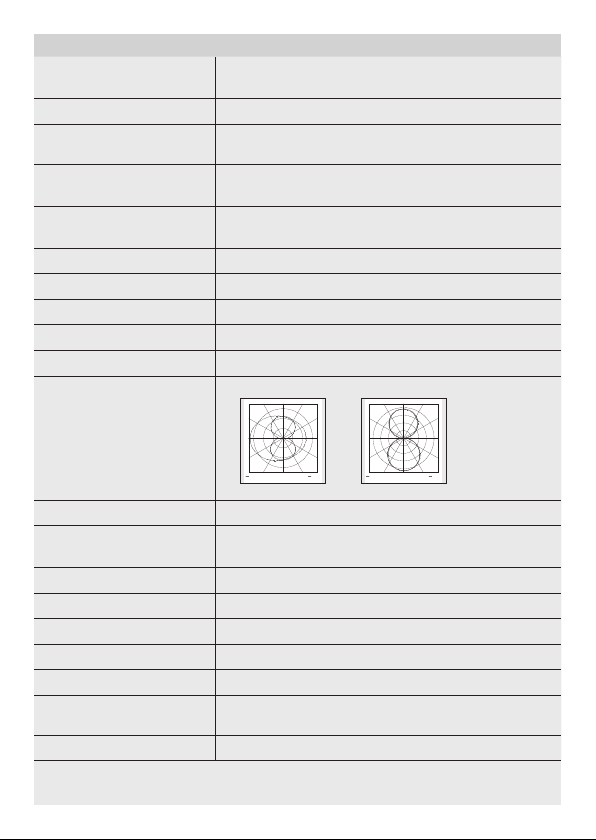

10. Technische Daten
Abmessungen (H×B×T) L910S, L910: 235×80×85 mm
L930S, L930: 137×63×92 mm
Netzanschluss 220-240 V, 50/60 Hz
Leistungsaufnahme (Pon)L910S, L910: 9,80W
L930S, L930: 9,20W
Lichtleistung L910S, L910: 815lm
L930S, L930: 481lm
Effizienz L910S, L910: 83Im/W
L930S, L930: 52Im/W
Standby Sensor (Psb) 0,47W
Farbtemperatur 3.000 K (warmweiß)
Farbwiedergabeindex Ra=82
Mittlere Bemessungslebensdauer L70B50 bei 25°C: >60.000Std.
Farbkonsistenz SDCM Anfangswert: 3
Lichtstärkeverteilung L910
LumEdit
202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh
Polardiagramm
23.06.21/ 09:14 1/1
40
80
120
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd/ 1000 lm
C0/ C180 C90 / C270
L930
LumEdit
202102221042_L930_MANUELL_MUSTER1_LED_LP_MIT_
Polardiagramm
23.06.21/ 14:01 1/1
40
80
120
160
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd/ 1000 lm
C0/ C180 C90 / C270
Erfassungsreichweite L 910 S, L 930S: 12m
Erfassungswinkel L 910 S: 180°
L 930 S: 140°
Zeiteinstellung L 910 S, L 930 S: 120 Sek. - 15 Min.
Dämmerungseinstellung L 910 S, L 930 S: 2 - 20Lux
Effektlicht L910S, L930S: optional über DIP-Schalter
Leuchtmittel LED
Schutzart IP 44
Schutzklasse L910S, L910: II
L930S, L930: I
Umgebungstemperatur -20°C bis +40°C

13
Energieeffizienzklasse Dieses Produkt enthält eine Lichtquelle der Energieeffizienz-
klasse
L910S, L910: „E“.
L930S, L930: „D“.
11. Betriebsstörungen
Störung Ursache Abhilfe
Leuchte ohne
Spannung
n Sicherung hat ausgelöst,
nicht eingeschaltet,
Leitung unterbrochen
n Kurzschluss in der
Netzzuleitung
n Eventuell vorhandener
Netzschalter aus
n Sicherung einschalten,
tauschen, Netzschalter
einschalten, Leitung überprüfen
mit Spannungsprüfer
n Anschlüsse überprüfen
n Netzschalter einschalten
Leuchte schaltet nicht ein n Dämmerungseinstellung falsch
gewählt
n Netzschalter AUS
n Sicherung hat ausgelöst
n neu einstellen
n einschalten
n Sicherung einschalten, tauschen,
evtl. Anschluss überprüfen
Leuchte schaltet nicht aus n dauernde Bewegung im
Erfassungsbereich
n Bereich kontrollieren
Leuchte schaltet
nicht komplett aus
n Grundlicht gewählt n DIP 1 und DIP 2 prüfen
Leuchte schaltet
ohne erkennbare
Bewegung ein
n Leuchte nicht bewegungssicher
montiert
n Bewegung lag vor, wurde
jedoch vom Beobachter nicht
erkannt (Bewegung hinter Wand,
Bewegung eines kleinen Objek-
tes in unmittelbarer
Lampennähe etc.)
n Gehäuse fest montieren
n Bereich kontrollieren
DE

14
GB
1. About this document
Please read carefully and keep in a safe
place.
– Under copyright. Reproduction either in whole
or in part only with our consent.
Symbols
!Hazard warning!
2. General safety precautions
!Disconnect the power supply
before attempting any work
on the unit.
• During installation, the electric power cable
being connected must not be live.
Therefore, switch o the power first and use
a voltage tester to make sure the wiring is
o-circuit.
• Installing the light involves work on the mains
voltage supply. This work must therefore be
carried out professionally in accordance with
national wiring regulations and electrical op-
erating conditions. (e.g. DE - VDE 0100, AT -
ÖVE / ÖNORM E8001-1, CH- SEV 1000)
• Only use genuine replacement parts.
• Repairs may only be made by specialist
workshops.
3. L910S, L910, L930S, L930
Proper use
L910S, L930S
– LED uplight / uplight-downlight with infrared
sensor.
Proper use
L910, L930
– LED uplight / uplight-downlight.
L910S, L930S:
The integrated infrared sensor detects the invis-
ible heat radiated from moving objects (people,
animals, etc.).
The heat detected in this way is converted
electronically into a signal that switches the light
ON automatically. Heat is not detected through
obstacles, such as walls or panes of glass, and
will therefore not activate the light.
Twilight-controlled eect lighting on the wall
can be selected as an option.
Important:
The most reliable way of detecting motion is to
install the light with the sensor aimed across
the direction in which a person would walk and
by ensuring that no obstacles (such as trees
and walls, for example) obstruct the line of
sensor vision. Reach is limited when walking
directly towards the light.
Package contents (Fig. 3.1/3.2/3.3/3.4)
– Light
– Wall mount
– Three screws
– Three wall plugs
– Three spacers
– Two retaining screws
Product dimensions L910S, L910 (Fig. 3.5)
Product dimensions L930S, L930 (Fig. 3.6)
Product components (Fig. 3.7/3.8)
A Wall mount
BConnecting terminal
CLight enclosure
DIR sensor (L910S, L930S only)
Detection zone (Fig. 3.9)
(L910S, L930S only)
L910S, L910 luminous intensity distribution
(Fig. 3.10)
L930S, L930 luminous intensity distribution
(Fig. 3.11)

15
4. Electrical connection
Wiring diagram (Fig. 4.1)
The supply lead is a three-core cable:
L = phase conductor (usually black, brown
or grey)
N = neutral conductor (usually blue)
PE = protective-earth conductor (green/yellow)
K = communication cable (optional)
(L910S, L930S only)
If you are in any doubt, identify the conductors
using a voltage tester; then disconnect from
the power supply again. Connect phase (L)
and neutral conductor (N) to the connecting
terminal, connect protective-earth conductor
(PE) to terminal (E).(Fig. 5.5/5.6)
Important:
Incorrectly wired connections will produce a
short circuit later on in the product or fuse box.
In this case, you must identify the individual
conductors once again and reconnect them. A
mains switch for switching the product ON and
OFF may, of course, be installed in the mains
supply lead.
The light source of this luminaire cannot be re-
placed. If the light source needs to be replaced
(e.g. at the end of its service life), the complete
luminaire must be replaced.
Group behaviour
Communication cable (K) permits internal
STEINEL group interconnection of
L910S, L910, L930S, L930.
For this, the cover tab in the terminal compart-
ment must be broken o. (Fig.4.2)
As many as 10 lights can be interconnected
with each other. Maximum communication
cable length is 50 m.
The first light in a group to detect movement
switches the entire group ON. If no further
movement is detected after the time setting
selected, the last light in a group to detect
movement switches the entire group OFF.
Note:
– No voltage may be connected to the
communication cable. Do no connect any
external loads.
– Within the interconnected group, all lights
operate in line with their specific DIP-switch
settings.
– Group interconnection is not possible in
test mode.
5. Mounting
• Check all components for damage.
• Do not use the product if it is damaged.
• When installing the light, make sure the
installation site is not subject to vibration.
• Select an appropriate mounting location,
taking the reach and motion detection into
consideration.
Mounting procedure
• Switch OFF power supply (Fig. 4.1)
• Mark drill holes (Fig.5.1)
• Drill holes and insert wall plugs (Fig.5.2)
• Fit sealing plug (L910 only)
• Installation with concealed power supply
lead (Fig.5.3)
• Installation with surface-mounted power
supply lead (Fig.5.4)
• Connect conductors
– Connect protective earth conductor
(PE) to terminal (E) (L910S, L910)
(Fig. 5.5)
– Connect power supply lead's protective
earth conductor (PE) to WAGO terminal
(L930S, L930) (Fig. 5.6)
• Make settings ➜"6. Function"
• Fit light enclosure and screw in place with
retaining screw (Fig.5.7)
Important:
Make sure light enclosure is screwed on firmly.
• Switch ON power supply (Fig.5.7)
GB

16
6. Function
Functions can be set for the
L910S, L930S sensor versions.
Factory setting: all DIP switches OFF
Once installed, the light can be put into
operation. All pre-programmed functions are
selected via DIP switches 1 to 6. (Fig.6.1)
DIP 1: eect lighting
OFF = sensor mode, main light / soft start
ON = eect lighting as from light-level
setting selected, main light activated
by sensor
DIP 2: night economy mode,
eect lighting
OFF = eect lighting ON all night
ON = eect lighting ON for half the night in
relation to setting selected at DIP 1
DIP 3: twilight setting
OFF = 20 lux
ON = 2 lux
DIP 4: time setting
OFF = 2 minutes
ON = 15 minutes
DIP 5: test mode
OFF = test mode deactivated
ON = test mode activated (5 seconds)
Note:
Communication (optional group interconnection)
to the interconnected lights is deactivated in
test mode. Only the light being tested is in test
mode. The other lights remain in group mode.
Delay time is 8 seconds. The light is in daytime
mode. Manual override (4h mode) cannot be
selected in daytime mode.
DIP 6: reach adjustment
OFF = 12 m (Fig. 6.2)
ON = 5 m (Fig. 6.3)
If a mains switch is installed in the mains sup-
ply lead, the following functions are available in
addition to simply switching light ON and OFF:
Manual override (Fig. 6.4)
1) Activate manual override:
Switch OFF and ON twice. The light is set to
manual override for 4 hours. Then it returns
automatically to sensor mode.
2) Deactivate manual override:
Switch OFF and ON once. Light goes out or
switches to sensor operation.
Important:
Switching must take place within 0.2 to
1 second.
Note:
When groups are interconnected, this command
is sent to all of the lights that are connected.
7. Maintenance / care
The product requires no maintenance.
The light can be cleaned with a damp cloth
(without detergents) if dirty.
Important note: the control gear cannot be
replaced.
8. Disposal
Electrical and electronic equipment, accessories
and packaging must be recycled in an environ-
mentally compatible manner.
Do not dispose of electrical
and electronic equipment
as domestic waste.
For EU countries only:
under the current European Directive on Waste
Electrical and Electronic Equipment and its
transposition in national law, electrical and
electronic equipment no longer suitable for use
must be collected separately and recycled in
an environmentally compatible manner.

17
9. Manufacturer‘s warranty
This STEINEL product has been manufactured
with utmost care, tested for proper operation
and safety and then subjected to random
sample inspection. STEINEL guarantees that
it is in perfect condition and proper working
order. The warranty period is 36 months and
starts on the date of sale to the consumer. We
will remedy defects caused by material flaws or
manufacturing faults. The warranty will be met
by repair or replacement of defective parts at
our own discretion. The warranty shall not cover
damage to wear parts, damage or defects
caused by improper treatment or maintenance.
Further consequential damage to other objects
shall be excluded.
Claims under the warranty will only be accepted
if the unit is sent fully assembled and well-
packed with a brief description of the fault, a
receipt or invoice (date of purchase and dealer's
stamp) to the appropriate Service Centre.
Repair service:
If defects occur outside the warranty period or
are not covered by the warranty, ask your near-
est service station for the possibility of repair.
MANUFACTURER'S
1
3
5
YEAR
GB
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
10. Technical Specifications
Dimensions (H×W×D) L910S, L910: 235×80×85 mm
L930S, L930: 137×63×92 mm
Power supply 220 - 240 V, 50 / 60 Hz
Power consumption (Pon)L910S, L910: 9.80W
L930S, L930: 9.20W
Light output L910S, L910: 815lm
L930S, L930: 481lm
Efficiency L910S, L910: 83Im/W
L930S, L930: 52Im/W
Standby sensor (Psb) 0.47W
Colour temperature 3,000 K (warm white)
Colour rendering index Ra=82
Average rated life expectancy L70B50 at 25°C: >60,000hours
Colour consistency SDCM Starting value: 3
Luminous intensity distribution L910
LumEdit
202106230910_L910_Manuell_Muster10_LED_LP_mit_Geh
Polardiagramm
23.06.21/ 09:14 1/1
40
80
120
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd/ 1000 lm
C0/ C180 C90 / C270
L930
LumEdit
202102221042_L930_MANUELL_MUSTER1_LED_LP_MIT_
Polardiagramm
23.06.21/ 14:01 1/1
40
80
120
160
90°90°
180°
0° 30°30°
150°150°
60°
120°
60°
120°
cd/ 1000 lm
C0/ C180 C90 / C270
Detection reach L 910 S, L 930S: 12m
GB

18
Angle of coverage L 910 S: 180°
L 930 S: 140°
Time setting L 910 S, L 930 S: 120 sec. - 15 min.
Twilight setting L 910 S, L 930 S: 2 - 20lux
Effect light L910S, L930S: optionally via DIP switch
Lamp LED
IP rating IP 44
Protection class L910S, L910: II
L930S, L930: I
Ambient temperature -20°C to +40°C
Energy efficiency class L910S, L910 contain an energy class "E"
light source.
L930S, L930 contain an energy efficiency class "D" light
source.
11. Troubleshooting
Malfunction Cause Remedy
Light without power nFuse has tripped,
not switched ON,
break in wiring
nShort circuit in mains power
supply lead
nAny mains switch OFF
nActivate, change fuse,
turn ON mains switch, check
wiring with voltage tester
nCheck connections
nSwitch on mains switch
Light does not switch ON nWrong twilight setting selected
nMains switch OFF
nFuse has tripped
nReset
nSwitch ON
nActivate, change fuse,
check connection if necessary
Light does not switch OFF nContinued movement within
the detection zone
nCheck detection zone
Light does not switch OFF
completely
nBasic light level selected nCheck DIP 1 and DIP 2
Light switching ON
despite no movement
being detected
nLight not mounted for
detecting movement reliably
nMovement occurred but not
identified by the observer
(movement behind wall, small
object moving in immediate
proximity of lamp etc.)
nSecurely mount enclosure
nCheck detection zone
