Sterling Plumbing Bypass Shower Doors SP5400 Series Assembly instructions

Installation and Care Guide
Guide d’installation et d’entretien
Guía de instalación y cuidado
Bypass Shower Doors
Portes coulissantes de douche
Puertas corredizas de ducha
USA: 1-800-STERLING (1-800-783-7546)
México: 001-877-680-1310
SterlingPlumbing.com
©2010 Kohler Co.
SP5400 Series
1067873-2-C

Tools/Outils/Herramientas
Before You Begin
CAUTION: Risk of injury or product damage. Do not attempt to cut tempered
glass.
IMPORTANT! This door is designed to accommodate walls that are less than 3/8″
(1 cm) out of plumb. Verify the area the door will be attached to is within 3/8″(1 cm)
or better of plumb. The door may not function properly if the wall is more than 3/8″
(1 cm) out of plumb.
Before beginning the installation, measure the dimensions of the opening and
confirm the model of door you are installing is the correct size.
Avant de commencer
ATTENTION: Risque de blessure ou d’endommagement du produit. Ne pas
tenter de découper le verre trempé.
IMPORTANT! Cette porte est conçue pour s’adapter à des murs ont un faux aplomb
inférieur à 3/8″(1 cm). Vérifier que la zone où la porte va être fixée est à 3/8″(1 cm)
ou moins de l’aplomb. La porte risque de ne pas fonctionner correctement si le mur
estàplusde3/8″(1 cm) hors d’aplomb.
Avant de commencer l’installation, mesurer les dimensions de l’ouverture et
confirmer que le modèle de la porte installée est de la bonne taille.
Antes de comenzar
PRECAUCIÓN: Riesgo de lesiones personales o daños al producto No trate de
cortar el vidrio templado.
¡IMPORTANTE! Esta puerta está diseñada para paredes que están fuera de plomo
menos de 3/8″(1 cm). Verifique que el área donde se deba fijar la puerta esté a
menos de 3/8″(1 cm) de plomada. Tal vez la puerta no funcione correctamente si la
pared está más de 3/8″(1 cm) fuera de plomada.
Plus/Plus/Más:
• Drop Cloth/Toile de protection/Lona
Miter Saw or Hacksaw with
32 Teeth Per Inch Blade
Scie à onglets ou à métaux avec des
lames de 32 dents par pouce
Serrucho de costilla o sierra para metales
con hoja de 32 dientes/pulg
Center Punch
Poinçon
Punzón
Silicone Sealant
Joint en silicone
Sellador de silicona
Masking Tape
Ruban-cache
Cinta de enmascarar
1067873-2-C 2 Sterling

Antes de comenzar (cont.)
Antes de comenzar la instalación, mida las dimensiones de la abertura y verifique
que el modelo de puerta que va a instalar sea del tamaño correcto.
Sterling 3 1067873-2-C

Parts ID/Identification des pièces/Identificación de piezas
1
2
4
5
4
6
3
10
11
12
13 14
15
8
16
7
1 Top Track/Rail supérieur/Carril superior
2 Blind Nut/Écrou borgne/Tuerca ciega
3 Bushing/Bague/Buje
4 Anchor/Ancrage/Anclaje
5 Bumper/Butée/Tope
6 Wall Jamb/Montant du mur/Jamba mural
7 Door Panel/Panneau de porte/Panel de la puerta
8 Insert/Insertion/Pieza de inserción
9 Bottom Track/Rail inférieur/Carril inferior
10 Center Guide/Guide de centre/Guía central
11 Screw/Vis/Tornillo
12 Screw/Vis/Tornillo
13 Cover/Couvercle/Tapa
14 Towel Bar Assembly/Ensemble de porte-serviettes/Montaje del toallero de barra
15 Sex Bolt/Boulon hexagonal/Perno hembra
16 Screw/Vis/Tornillo
17 Roller/Rouleau/Rueda
18 Hanger Bracket/Support d'ancrage/Soporte de suspensión
9
17
18
1067873-2-C 4 Sterling

Important/Important/Importante
Avoid the most common installation mistake.
Do not cut the top track the same length as the bottom
track for this installation.
If uncertain about cutting tracks, please contact a customer service representative
at the phone number on the back page of this document.
¡IMPORTANTE!
IMPORTANT!
IMPORTANT!
Evite el error de instalación más común.
No corte el carril superior a la misma longitud que el carril inferior
para esta instalación.
Si no está seguro de cómo cortar los carriles, comuníquese con
un representante de servicio al cliente al número de teléfono que se encuentra
en la última página de este documento.
Éviter l'erreur d'installation la plus fréquente.
Ne pas couperr le rail supérieur à la même longueur que
celle du rail inférieur pour cette installation.
En cas de doute pour couper les rails, contacter un représentant
du service à la clientèle en appelant le numéro fourni sur
la page arrière de ce document.
Sterling 5 1067873-2-C

1. Prepare the Bottom Track
CAUTION: Risk of personal injury. Always wear safety glasses when cutting
materials.
IMPORTANT! Use the precut bottom track supplied with the door being installed.
Witha48″(121.9 cm) Sterling 6203 series shower unit use the 42-1/4″(107.3 cm) long
bottom track. With a 60″(152.4 cm) Sterling 6204 series use the 54-1/4″(137.8 cm)
long bottom track.
Trim the edges off the insert in the last 2″(5.1 cm) of one end of the insert.
Slide the trimmed end of the insert into the groove in the bottom track.
Bend the trimmed end of the insert so the end can be grasped and pull the insert
until it runs the length of the bottom track.
Make sure the insert is flush with far end of the bottom track and trim off the
excess insert
File the rough edges smooth on the bottom track, taking care not to mar the
finished surface.
Préparation du rail inférieur
ATTENTION: Risque de blessures corporelles. Porter des lunettes de protection
lors de la découpe des matériaux.
IMPORTANT! Utiliser le rail inférieur prédécoupé fourni avec la porte à installer.
Avec une douche Sterling série 6203 de 48″(121,9 cm), utiliser le rail inférieur de 42
1/4″(107,3 cm) de long. Avec une douche Sterling série 6204 de 60″(152,4 cm),
utiliser le rail inférieur de 54 1/4″(137,8 cm) de long.
Raccourcir les rebords de l’insertion dans les 2″(5,1 cm) d’une des extrémités.
Glisser l’extrémité raccourcie de l’insertion dans la rainure du rail inférieur.
Plier l’extrémité raccourcie de l’insertion de manière à ce que l’extrémité puisse
être saisie et tirer l’insertion jusqu’à ce qu’il glisse le long du rail inférieur.
S’assurer que l’insertion soit à égalité avec l’extrémité du rail inférieur et
raccourcir l’excès de l’insertion.
Insert
Insertion
Inserto
Bottom Track
Rail inférieur
Carril inferior
Trimmed Insert
Insertion raccource
Inserto recortado
Utility Knife
Couteau tout usage
Cuchillo
Insert
Insertion
Inserto
1067873-2-C 6 Sterling

Préparation du rail inférieur (cont.)
Limer les rebords rugueux sur le rail inférieur, en évitant d’endommager la
surface finie.
Prepare el carril inferior
PRECAUCIÓN: Riesgo de lesiones personales Utilice siempre lentes de
seguridad al cortar materiales.
¡IMPORTANTE! Utilice el carril inferior precortado provisto con la puerta que está
instalando. Con una unidad de ducha Sterling Serie 6203 de 48″(121,9 cm) utilice el
carril inferior largo de 42-1/4″(107,3 cm). Con una unidad de ducha Sterling Serie
6204de60″(152,4 cm) utilice el carril inferior largo de 54-1/4″(137,8 cm).
Recorte los extremos del inserto por lo menos 2″(5,1 cm) de un extremo del
inserto.
Deslice el extremo recortado del inserto dentro de la ranura del carril inferior.
Doble el extremo recortado del inserto de manera que el extremo pueda agarrarse
y jale el inserto hasta que corra en toda la longitud del carril inferior.
Asegúrese de que el inserto esté al ras con el extremo distante del carril inferior y
recorte el exceso del inserto.
Lije los filos ásperos del corte del carril inferior, teniendo cuidado de no estropear
la superficie acabada.

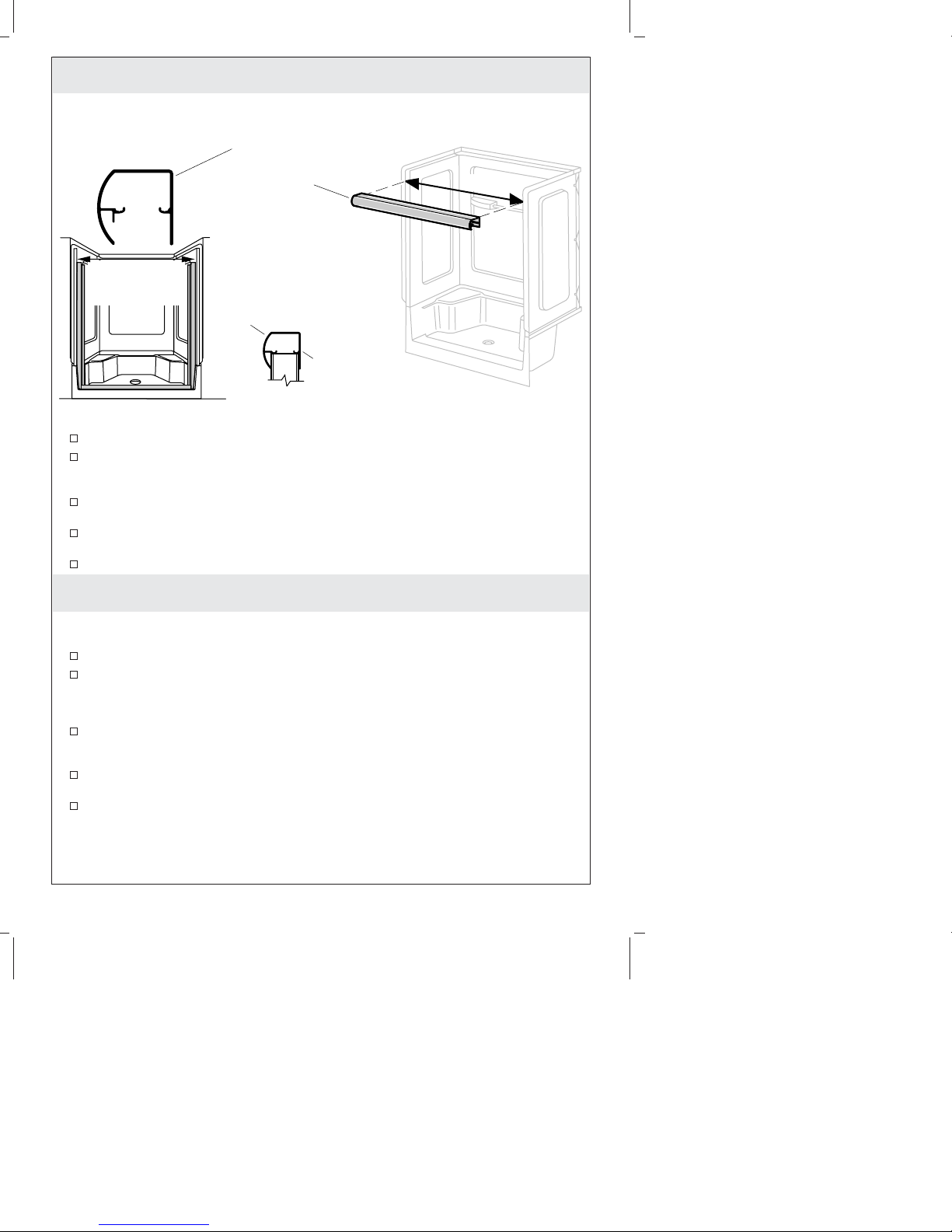

2. Locate the Bottom Track
Leg faces outside of shower.
Pieds orientés vers l'extérieur de la douche.
La pata queda hacia el exterior de la ducha.
Bottom Track
Rail inférieur
Carril inferior
Sterling 7 1067873-2-C

Locate the Bottom Track (cont.)
NOTE: The bottom track must sit flat. It may be necessary to shape the ends of the
track with a file.
Place the bottom track on the flattest part of the bath/shower ledge with the leg
toward the outside of the shower.
Position the bottom track so there is an equal gap between each wall and the ends
of the bottom track and that the bottom track is positioned on the centerline of the
ledge.
Temporarily secure the bottom track to the ledge with masking tape.
Mark the ledge along the front edge of the bottom track with a soft pencil.
Placement du rail inférieur
REMARQUE: Le rail inférieur doit reposer à plat. Il sera peut-être nécessaire de
façonner les extrémités du rail avec une lime.
Placer le rail inférieur sur la partie la plus plane du rebord de la
baignoire/douche, avec le pied orienté vers l’extérieur.
Situer le rail inférieur de manière à ce qu’il y ait un espace égal entra chaque mur
et les extrémités du rail inférieur, et que le rail inférieur soit placé sur la ligne
centrale du rebord.
Fixer temporairement le rail inférieur au rebord de la baignoire ou de la douche
avec du ruban-cache.
À l’aide d’un crayon, marquer le rebord le long du bord avant du rail inférieur.
Coloque el carril inferior
NOTA: El carril inferior debe quedar completamente plano. Puede ser necesario dar
forma a los extremos del carril con una lima.
Coloque el carril inferior en la parte más plana del reborde de la bañera/ducha
con la pata hacia el exterior de la ducha.
Coloque el carril inferior de manera que haya la misma separación entre cada
pared y los extremos del carril inferior y que el carril inferior esté colocado en la
línea central del reborde.
Fije provisionalmente el carril inferior al reborde con cinta de enmascarar.
Marque el reborde a lo largo del borde frontal del carril inferior con un lápiz de
mina blanda.
1067873-2-C 8 Sterling

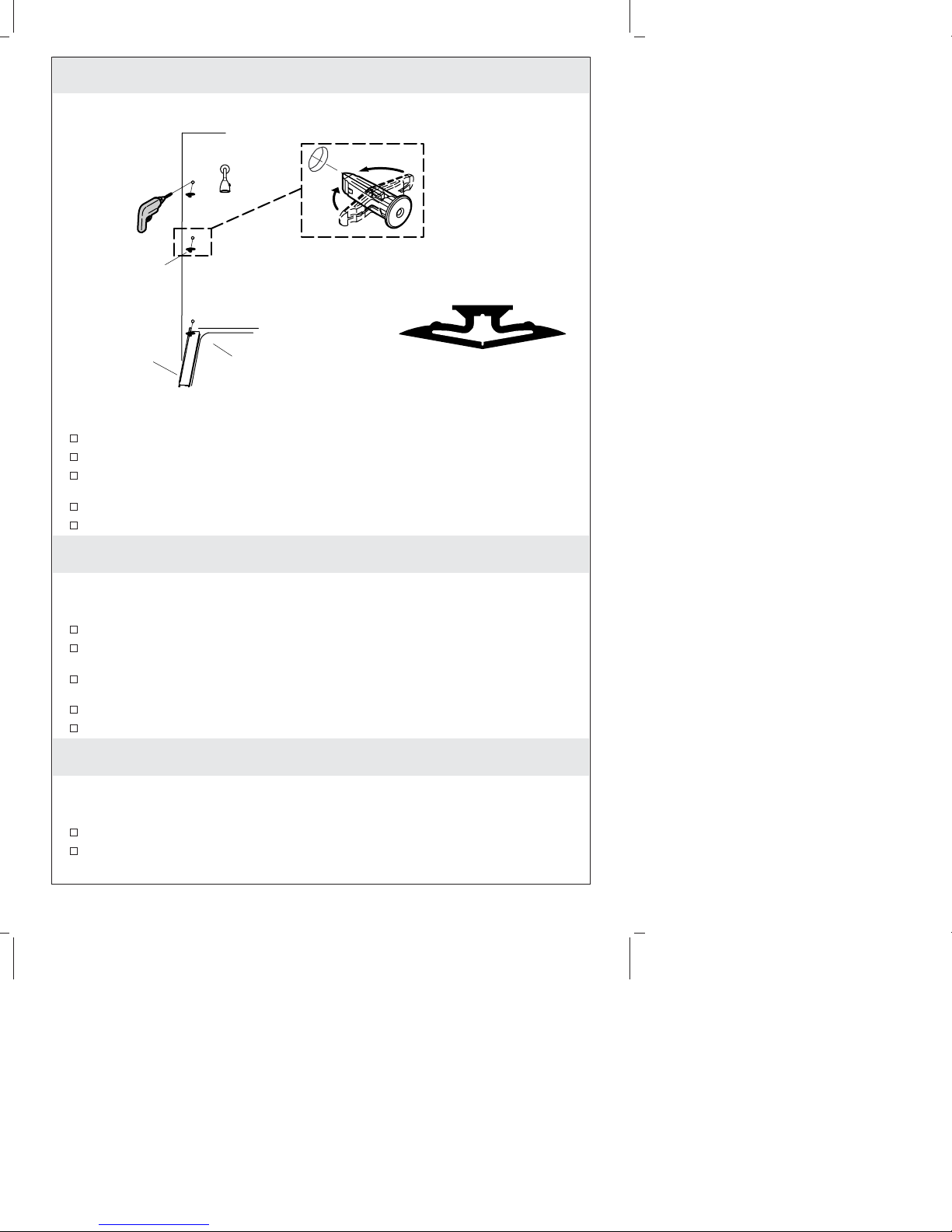

3. Mark the Wall Jambs
Position a wall jamb against the wall directly over the bottom track with the
shorter leg facing out. The wall jamb should sit flat against the wall.
Slide the wall jamb down over the bottom track until the wall jamb and bottom
track are fully engaged.
NOTE: Full engagement of the wall jamb over the bottom track is when the wall
jamb is positioned on the small ″leg″of the bottom track.
If the bottom track is too long, file the cut edge to the appropriate length and
continue the installation procedure. The bottom track should have approximately
1/32″(1 mm) clearance on each side.
IMPORTANT! The wall jamb must sit flat on the bottom ledge and the bottom track
leg. If your ledge has a curve in the corners at the side wall, it may be necessary to
shape the bottom end of the wall jamb with a file.
Use a level to plumb the wall jamb vertically.
Use masking tape to secure the wall jamb to the wall temporarily.
Using the pre-drilled screw holes as a guide, mark the hole locations on the wall.
Repeat the procedures with the second wall jamb.
Level
Niveau à bulle
Nivel
Wall Jamb
Montant du mur
Jamba mural
Tapered Wall Jamb
Montant du mur conique
Jamba mural angular

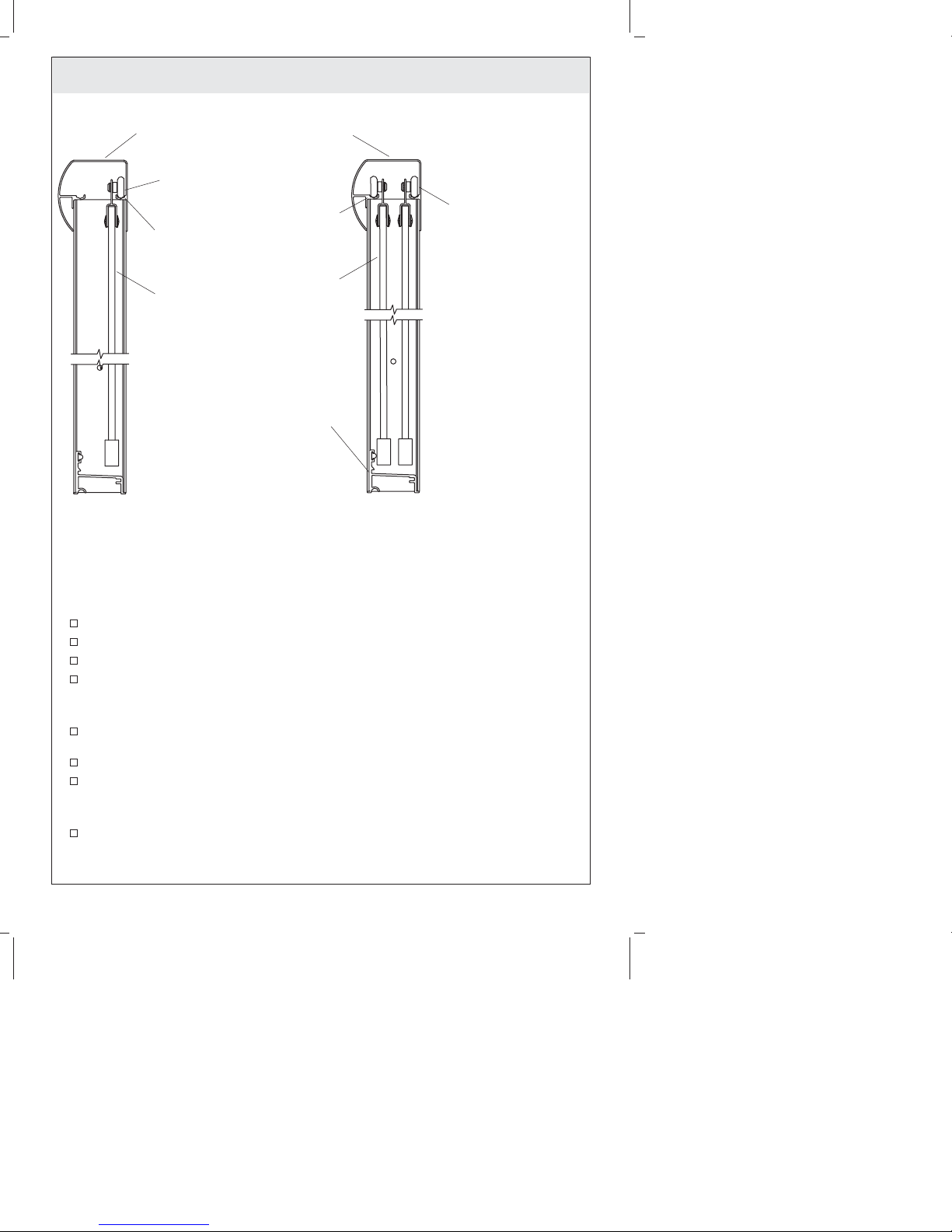

Inside of Bath/Shower
Intérieur de baignoire/douche
Interior de la bañera/ducha
Bottom Track
Rail inférieur
Carril inferior
Mark holes.
Marquer les orifices.
Marque los orificios.
Drill holes.
Percer des trous.
Taladre los orificios.
Threshold
Seuil
Umbral
Bottom Track
Rail inférieur
Carril inferior
Sterling 9 1067873-2-C

Marquage des montants du mur
Positionner un montant du mur contre le mur directement sur le rail inférieur
avec le pied le plus court vers l’extérieur. Le montant du mur doit reposer à plat
contre le mur.
Glisser le montant du mur sur le rail inférieur jusqu’à ce qu’ils soient
complètement engagés.
REMARQUE: Un engagement complet du montant du mur sur le rail inférieur a lieu
lorsque le montant du mur est placé sur la petite ″jambe″du rail inférieur.
Si le rail inférieur est trop long, limer le bord coupé à la longueur appropriée et
continuer la procédure d’installation. Le rail inférieur doit avoir un dégagement
de 1/32″(1 mm) environ sur chaque côté.
IMPORTANT! Le montant du mur doit reposer à plat sur le rebord inférieur et la
jambe du rail inférieur. Si le rebord a des coins arrondis au niveau du mur latéral, il
peut être nécessaire de limer le rebord inférieur du montant du mur.
Mettre le montant du mur verticalement d’aplomb.
Utiliser du ruban-cache pour fixer temporairement le montant du mur sur le mur.
En utilisant les trous de vis préalablement percés comme guide, marquer les
emplacements des trous sur le mur.
Répéter ces procédures avec le second montant du mur.
Marque las jambas murales
Coloque una jamba mural contra la pared directamente sobre el carril inferior con
la pata más corta hacia fuera. La jamba mural debe estar plana contra la pared.
Deslice la jamba mural sobre el carril inferior hasta que ambos encajen
completamente.
NOTA: El enganche completo de la jamba mural sobre el carril inferior se da cuando
la jamba mural está colocada en la ″pata″pequeña del carril inferior.
Si el carril inferior está muy largo, lime el filo cortado a la longitud correcta y
continúe con el procedimiento de instalación. El carril inferior debe tener un
espacio de aproximadamente 1/32″(1 mm) a cada lado.
¡IMPORTANTE! La jamba mural debe quedar completamente plana sobre el reborde
inferior y la pata del carril inferior. Si el reborde es curvo en las esquinas de la pared
lateral, puede que sea necesario contornear con una lima el extremo inferior de la
jamba mural.
Utilice un nivel para aplomar verticalmente la jamba mural.
Use cinta de enmascarar para fijar temporalmente la jamba mural a la pared.
Utilizando los orificios taladrados como guía para los tornillos, marque en la
pared los lugares para los orificios.
Repita estos procedimientos con la segunda jamba mural.
1067873-2-C 10 Sterling

4. Install the Wall Anchors
NOTE: When installing on ceramic tile, use a center punch to nick the surface of the
glaze. Tap the center punch lightly with a hammer to avoid cracking the tile.
Lightly center punch the hole locations.
Drill a 5/16″hole at each mark. Use a tile or masonry bit for ceramic tile.
Press and hold the legs of each anchor (provided) together and insert the anchor
legs into the pre-drilled mounting holes.
Repeat for all the anchors.
Thoroughly clean the shower floor ledge and wall.
Installation des ancrages muraux
REMARQUE: Lors de l’installation sur des carreaux de céramique, utiliser un
poinçon pour ébrécher la surface glacée. Taper le poinçon central légèrement avec un
marteau pour éviter de craquer le carreau.
Perforer légèrement le centre de l’emplacement des trous.
Percer un trou de 5/16″au niveau de chaque marque. Utiliser une mèche à
maçonnerie pour carrelage en céramique.
Pousser et maintenir les ailes de chaque ancrage mural (fournis) ensemble et les
insérer dans les trous de montage préalablement percés.
Répéter la procédure pour tous les ancrages.
Bien nettoyer le rebord du sol de douche et le mur.
Instale los anclajes de pared
NOTA: Cuando instale en azulejos de cerámica, utilice un punzón para marcar
levemente la superficie vidriada. Golpee con el punzón levemente con un martillo
para evitar fisurar el azulejo.
Marque ligeramente los orificios con un punzón de marcar.
Taladre un orificio de 5/16″en cada lugar marcado. En azulejo de cerámica, utilice
una broca para azulejo o mampostería.
Bottom Track
Rail inférieur
Carril inferior Inside of Bath/Shower
Intérieur de baignoire/douche
Interior de la bañera/ducha
Press and hold legs together.
Presser et maintenir les pieds ensemble.
Sostenga juntas las patas.
Anchor/Ancrage/Anclaje
Anchor
Ancrage
Anclaje
Sterling 11 1067873-2-C

Instale los anclajes de pared (cont.)
Mantenga juntas las patas de cada anclaje (provistos) e inserte las patas del anclaje
dentro de los orificios de fijación taladrados previamente.
Repita el procedimiento para todos los anclajes.
Limpie a fondo el reborde del piso de la ducha y la pared.
5. Caulk the Bottom Track
NOTE: Thoroughly clean and dry all dust, dirt, and grease from the bottom track and
shower ledge surfaces where silicone sealant will be applied.
Remove the bottom track.
Apply silicone sealant in the front groove on the underside of the bottom track.
Install the bottom track on the ledge at the marked location.
Pose du mastic sur le rail inférieur.
REMARQUE: Nettoyer à fond de toute poussière, saleté et graisse du rail inférieur et
des surfaces de rebord de la douche où le mastic à la silicone sera appliqué.
Retirer le rail inférieur.
Appliquer du mastic à la silicone dans la rainure au-dessous du rail inférieur.
Installer le rail inférieur sur le rebord à l’emplacement marqué.
Aplique sellador al carril inferior
NOTA: Limpie bien el polvo, la suciedad y la grasa del carril inferior y de las
superficies del reborde de la ducha donde se aplicará el sellador de silicona.
Retire el carril inferior.
Aplique sellador de silicona en la ranura frontal del dorso del carril inferior.
Instale el carril inferior en el lugar marcado en el reborde.
Seal here.
Sceller ici.
Selle aquí.
Groove
Rainure
Ranura
Bottom Track
Rail inférieur
Carril inferior
1067873-2-C 12 Sterling

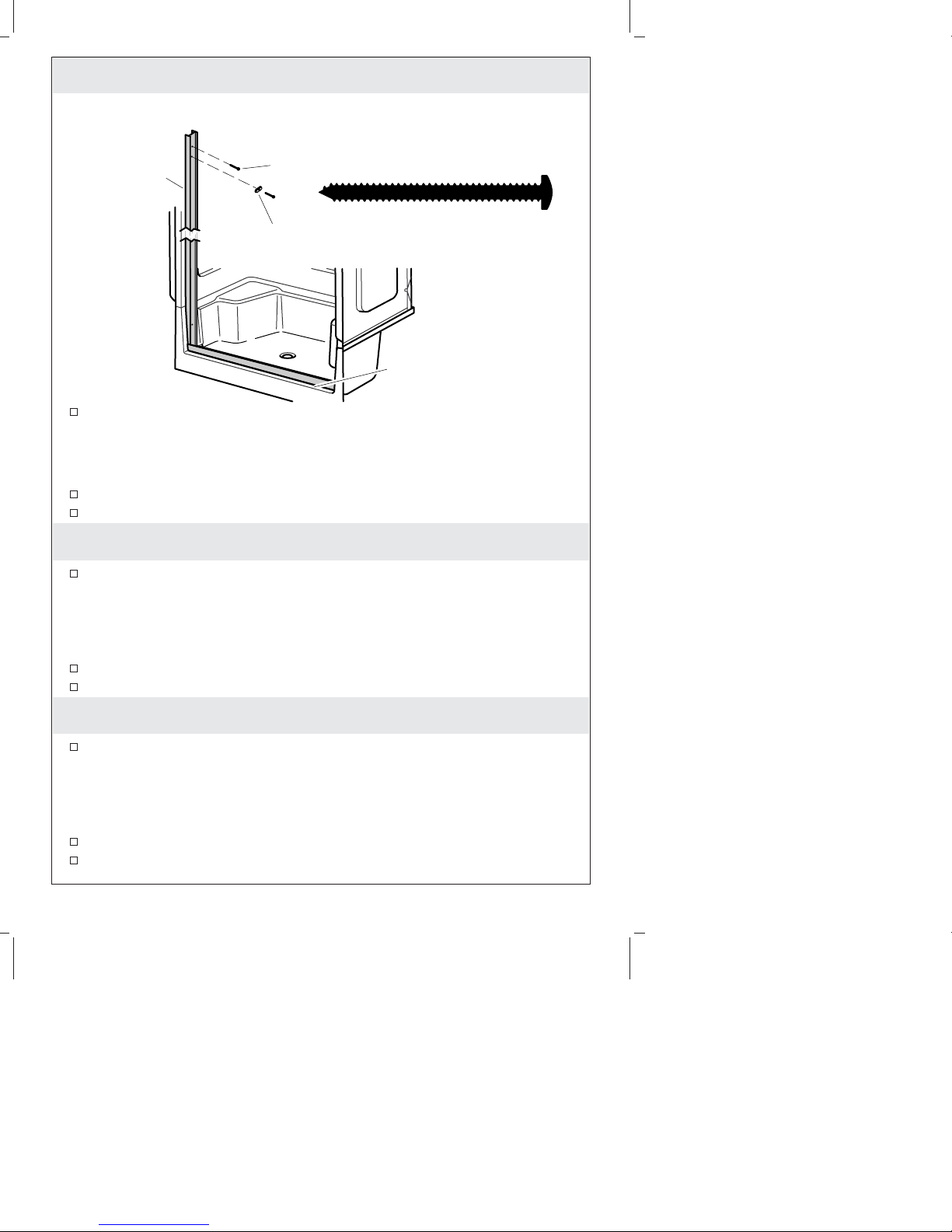

6. Install the Wall Jambs
Place a wall jamb over the bottom track. Align the holes in the wall jamb with the
holes in the wall. Full engagement of the wall jamb over the bottom track is when
the wall jamb is positioned on the small ″leg″of the bottom track
NOTE: The top and bottom screws should be inserted through bumpers before being
installed. Do not overtighten the screws or damage to the bumpers may occur.
Secure the wall jamb to the wall with three #8-18 x 2″panhead screws.
Repeat the procedures with the other wall jamb.
Installation des montants du mur
Placer un montant du mur sur le rail inférieur. Aligner les trous du montant avec
ceux du mur. Un engagement complet du montant du mur sur le rail inférieur a
lieu lorsque le montant du mur est placé sur la petite ″jambe″du rail inférieur.
REMARQUE: Les vis supérieures et inférieures devraient être insérées à travers des
amortisseurs avant d’être installées. Un endommagement des amortisseurs pourrait
avoir lieu si les vis sont trop serrées.
Sécuriser le montant de mur sur le mur avec trois vis à tête ronde #8-18 x 2″.
Répéter les procédures avec l’autre montant du mur.
Instale las jambas murales
Coloque una jamba mural sobre el carril inferior. Alinee los orificios de las jambas
murales con los orificios de la pared. El enganche completo de la jamba mural
sobre el carril inferior se da cuando la jamba mural está colocada en la ″pata″
pequeña del carril inferior
NOTA: Los tornillos superiores e inferiores deben insertarse en los topes antes de
instalarlos. No apriete demasiado los tornillos, pues se pueden dañar los topes.
Fije la jamba mural a la pared con tres tornillos de cabeza redonda del #8-18 x 2″.
Repita los procedimientos con la otra jamba mural.
Wall Jamb
Montant du mur
Jamba mural
Bumper/Amortisseur/Tope
#8-18 x 2" Panhead Screw
Vis à tête ronde #8-18 x 2"
Tornillo de cabeza redonda del #8-18 x 2"
Threshold
Seuil
Umbral
Sterling 13 1067873-2-C

7. Install the Top Track
NOTE: The top track is designed so either side may be positioned facing outward
according to your preference.
Measure the distance from wall to wall above the wall jambs.
Mark the top track at the determined dimension (″D″).
NOTE: For best results use a 32-teeth per inch hacksaw and miter box.
Cut the top track on the inside edge of the mark [approximately 1/32″(1 mm)
from the mark] to allow space for the top track to slide into place easily.
Carefully file the rough edges smooth where the top track was cut, taking care to
avoid damaging finished surfaces.
Position the top track over the wall jambs and gently push down.
Installation du rail supérieur
REMARQUE: Le rail supérieur est conçu afin que chaque côté puisse être positionné
vers l’extérieur selon la préférence.
Mesurer la distance de mur à mur au-dessus des montants du mur.
Marquer le rail supérieur à la dimension déterminée (″D″).
REMARQUE: Pour obtenir les meilleurs résultats possibles, utiliser une scie à métaux
à 32 dents par pouce et une boîte à onglets.
Découper le rail supérieur sur le rebord intérieur du repère [à environ 1/32″(1
mm) du repère] afin de laisser de l’espace pour permettre au rail supérieur de
glisser en place aisément.
Limer délicatement les rebords rugueux à l’endroit de découpe du rail supérieur
en évitant d’endommager les surfaces finies.
Positionner le rail supérieur sur les montants du mur et presser gentiment.
Measure here.
Mesurer ici.
Mida aquí.
Top Track
Rail supérieur
Carril superior
Top Track Length =
D - 1/32" (1 mm)
Longueur du rail supérieur =
D- 1/32" (1 mm)
Longitud del carril superior =
D- 1/32" (1 mm)
Outside of Shower
Extérieur de la douche
Exterior de la ducha
Inside of Shower
Intérieur de la douche
Interior de la ducha
Install the Top Track/Instale el carril superior/Instale el carril superior
D
1067873-2-C 14 Sterling

Instale el carril superior
NOTA: El carril superior está diseñado para que cualquier lado se pueda colocar
orientado hacia fuera según se prefiera.
Mida la distancia entre las paredes arriba de las jambas murales.
Marque la distancia medida (″D″) en el carril superior.
NOTA: Para obtener mejores resultados, utilice una hoja de sierra para metales de 32
dientes por pulgada y una caja de ingletes.
Corte el carril superior por el borde interno de la marca [aproximadamente a
1/32″(1 mm) de la marca] para dejar espacio para que el carril superior encaje
con facilidad.
Con cuidado lime el filo áspero del corte en el carril superior, teniendo cuidado de
no dañar las superficies acabadas.
Coloque el carril superior sobre las jambas murales y presione suavemente.

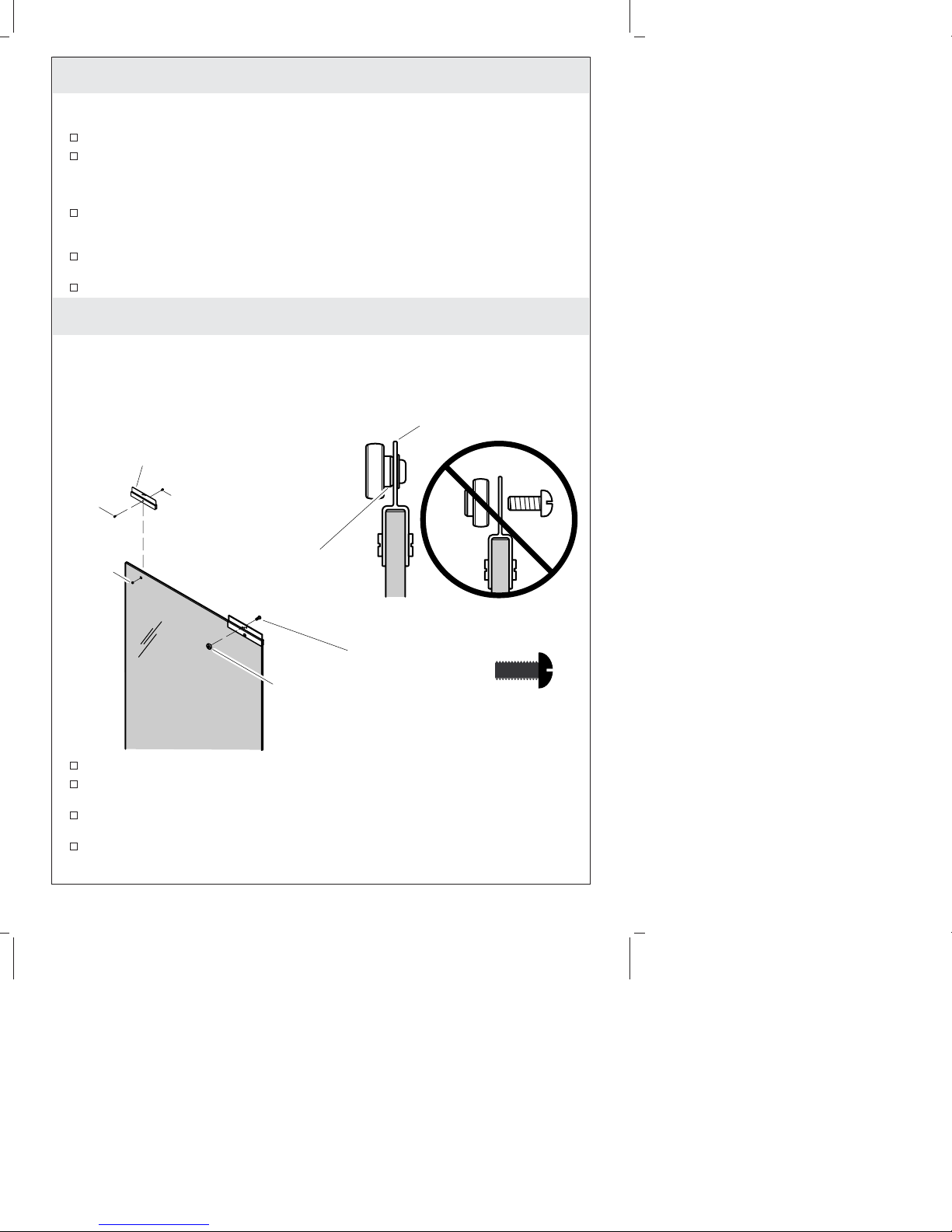

8. Install the Top Frames
Insert a bushing into one of the holes at the top of one of the glass panels.
Install a hanger bracket over the glass panel with the mounting hole aligned with
the bushing.
Insert a blind nut through the hanger bracket hole and bushing. Secure with a
bolt.
Repeat the procedure with each hanger bracket on the door panels.
Roller
Rouleau
Rueda
Blind Nut
Écrou borgne
Tuerca ciega
Bolt
Boulon
Perno
Bushing
Bague
Buje
Roller Steel Side
Côté rouleau en acier
Lado de acero de la rueda
Hanger Bracket
Support d'ancrage
Soporte de suspensión
Hanger Bracket
Support d'ancrage
Soporte de suspensión
#8-32 x 3/8" Screw
Vis #8-32 x 3/8"
Tornillo del #8-32 x 3/8"
Sterling 15 1067873-2-C

Install the Top Frames (cont.)
NOTE: The steel side of the roller must be installed against the hanger bracket.
Use #8-32 x 3/8″panhead screws to attach two rollers on each panel.
Installation des cadres supérieurs
Insérer une bague dans un des orifices au dessus d’un des panneaux en verre.
Installer un support d’accrochage sur le panneau en verre avec l’orifice de
montage aligné avec la bague.
Insérer un écrou borgne dans l’orifice de support d’accrochage et dans la bague.
Fixer avec un boulon.
Répéter la procédure avec chaque support d’accrochage sur les panneaux de porte.
REMARQUE: Le côté acier du rouleau doit être installé contre le support d’ancrage.
Utiliser des vis à tête ronde #8-32 x 3/8″pour fixer deux rouleaux sur chaque
panneau.
Instale los marcos superiores
Inserte un buje en uno de los orificios de la parte superior de uno de los paneles
de vidrio.
Instale un soporte de suspensión sobre el panel de vidrio con el orificio de fijación
alineado con el buje.
Inserte una tuerca ciega a través del orificio en el soporte de suspensión y el buje.
Fije con un perno.
Repita el procedimiento con los soportes de suspensión en los paneles de la
puerta.
NOTA: El lado de acero de la rueda debe instalarse contra el soporte de suspensión.
Utilice tornillos de cabeza redonda del #8-32 x 3/8″para fijar dos ruedas en cada
panel.
1067873-2-C 16 Sterling

9. Install the Door Panels
NOTE: Perform these installation steps from outside the bath/shower.
IMPORTANT! Risk of product damage and personal injury. It is critical the
bumpers prevent direct contact between the door panel and the metal frame. If the
door panel makes direct contact it will result in breakage of the glass and bodily
harm.
Install the Inside Panel
Run a rag along the each of the inside rails of the top track to remove debris.
Lift the inside door panel with the rollers facing away from you.
Position the rollers on the inside rail of the top track.
Move the inside panel to the same side the showerhead is located.
Install the Outside Panel
Lift the outside door panel with the rollers facing you and position the rollers on
the outside rail.
Position the rollers on the outside rail of the top track.
Move the outside panel to the side opposite the showerhead.
Confirm Proper Operation
Roll each door panel back and forth along the track to make sure they operate
smoothly.
Inside of Bath/Shower
Intérieur de baignoire/douche
Interior de la bañera/ducha
Inside of Bath/Shower
Intérieur de baignoire/douche
Interior de la bañera/ducha
Top Track/Rail supérieur/Carril superior
Roller/Rouleau/Rueda
Roller
Rouleau
Rueda
Inside Rail
Rail intérieur
Riel interior
Outside Rail
Rail extérieur
Riel exterior
Inside Panel
Panneau intérieur
Panel interior
Outside Panel
Panneau extérieur
Panel exterior
Bottom Track Leg
Pied de rail inférieur
Pata del carril inferior
Sterling 17 1067873-2-C

Install the Door Panels (cont.)
If both door panels operate smoothly, perform the ″Confirm Panel Alignment″
instructions later in this section.
If one of the door panels does not operate smoothly, remove it and make sure
there is no debris or rough areas on the rails inside the top track.
If no debris or rough areas are found, adjustment is required.
If adjustment is required, determine if the door panel should be raised or lowered.
Remove the door panel from the top track.
Adjust the rollers by loosening the roller screw and moving the roller in the slot.
To adjust the door panel higher, move the rollers lower.
To adjust the door panel lower, move the rollers higher.
Reinstall the door panel.
Repeat if necessary.
Confirm Panel Alignment
NOTE: The edge of each door panel must touch the bumpers before coming in
contact with the wall jambs. If the door panels do not touch the bumpers first, the
wall is not plumb and the door panel needs to be adjusted.
Check to be certain that the door panel is plumb with the wall and the door
panels come in contact with the bumpers, not the wall jamb.
If adjustment is required, determine whether the top or bottom of the door panel
is closer to the wall.
Remove the door panel from the top track and adjust the roller on the side of the
door panel closest to the wall.
Adjust the rollers by loosening the roller screw and moving the roller in the slot.
If the bottom of the door panel on the side being adjusted is farther away from
the wall than the top of the panel, raise the roller.
If the top of the panel is farther away from the wall than the bottom of the panel,
lower the roller.
Reinstall the door panel.
Repeat if necessary.
Confirm Glass Panel Alignment
Slide the inner glass panel toward the shower head end of the bath/shower
enclosure.
Check to be certain that the glass panel is plumb with the wall.
The edge of the glass panel should touch the bumpers. If the glass panel does not
touch the bumpers the wall is not plumb and it will need to be adjusted.
To adjust, remove the glass panel and move one or both rollers into the other
holes.
Reinstall the glass panel and recheck for plumb.
Installation des panneaux de porte
REMARQUE: Réaliser ces étapes d’installation de l’extérieur de la baignoire/douche.
1067873-2-C 18 Sterling

Installation des panneaux de porte (cont.)
IMPORTANT! Risque de blessures ou d’endommagement du produit. Il est
important que les butées empêchent un contact direct entre le panneau de la porte et
le cadre métallique. Si le panneau de la porte entre en contact direct, le verre pourra
se briser et résultera en lésions corporelles.
Installer le panneau intérieur
Passer un chiffon le long des rails intérieurs du rail supérieur pour éliminer les
débris.
Soulever le panneau intérieur de la porte en orientant les roues loin de vous.
Placer les roues sur l’intérieur du rail supérieur.
Amener le panneau intérieur sur le même côté que celui où se trouve la pomme
de douche.
Installer le panneau extérieur
Soulever le panneau de porte extérieur avec les roues orientées vers vous et placer
les roues sur le rail extérieur.
Placer les roues sur l’extérieur du rail supérieur.
Amener le panneau extérieur vers le côté opposé à la pomme de douche.
Confirmer le bon fonctionnement
Rouler chaque panneau de porte d’avant en arrière le long du rail pour vérifier
son bon fonctionnement.
Si les deux panneaux de porte fonctionnement sans à-coups, suivre les étapes
″Confirmer l’alignement du panneau″plus loin dans cette section.
Si l’un des panneaux de porte ne fonctionne pas sans à-coups, retirer celui-ci et
s’assurer de l’absence de débris ou de zones rugueuses sur les rails à l’intérieur du
rail supérieur.
Si aucun débris et aucune zone rugueuse n’ont été trouvés, un réglage sera
nécessaire.
Si un réglage est requis, déterminer si le panneau de porte doit être élevé ou
abaissé.
Retirer le panneau de porte du rail supérieur.
Ajuster les rouleaux en desserrant la vis du rouleau et en amenant le rouleau dans
la fente.
Pour ajuster le panneau de porte vers le haut,baisser les roues.
Pour ajuster le panneau de porte vers le bas,élever les roues.
Réinstaller le panneau de porte.
Répéter si nécessaire.
Confirmer l’alignement du panneau
REMARQUE: Le bord de chaque panneau de porte doit toucher les butées avant
d’entrer en contact avec les montants de mur. Si les panneaux de porte ne touchent
pas les butées en premier lieu, le mur n’est pas d’aplomb et le panneau de porte doit
être ajusté.
Vérifier pour s’assurer que le panneau de porte est d’aplomb avec le mur et que
les panneaux de porte entrent en contact avec les butées, et non pas le montant de
mur.
Si un réglage est nécessaire, déterminer si le haut ou le bas du panneau de porte
est le plus proche du mur.
Sterling 19 1067873-2-C

Installation des panneaux de porte (cont.)
Retirer le panneau de porte du rail supérieur et ajuster la roue sur le côté du
panneau de porte le plus proche du mur.
Ajuster les rouleaux en desserrant la vis du rouleau et en amenant le rouleau dans
la fente.
Si le bas du panneau de porte du côté ajusté est plus loin du mur que le dessus
du panneau, élever le rouleau.
Si le dessus du panneau est plus loin du mur que le bas du panneau, baisser la
roue.
Réinstaller le panneau de porte.
Répéter si nécessaire.
Confirmer l’alignement du panneau vitré
Faire glisser le panneau vitré intérieur vers l’extrémité pomme de douche de
l’enceinte de la baignoire/de la douche.
S’assurer que le panneau de verre est d’aplomb avec le mur.
Le bord du panneau de verre doit toucher les amortisseurs. Si le panneau de verre
ne touche pas les amortisseurs, le mur n’est pas d’aplomb et doit être ajusté.
Pour effectuer l’ajustement, retirer le panneau de verre et amener une roue ou les
deux roues dans les autres trous.
Réinstaller le panneau de verre et revérifier l’aplomb.
Instale los paneles de la puerta
NOTA: Realice estos pasos de instalación desde el exterior de la bañera/ducha.
¡IMPORTANTE! Riesgo de lesiones personales y daños al producto. Es importante
que los topes no entren en contacto entre el panel de la puerta y el marco de metal. Si
el panel de la puerta tiene contacto directo se romperá el vidrio y ocurrirán lesiones
personales.
Instale el panel interior
Pase un trapo a lo largo de cada uno de los rieles interiores del carril superior
para eliminar los residuos.
Levante el panel interior de la puerta con las ruedas orientadas en la dirección
opuesta a usted.
Coloque las ruedas en el riel interior del carril superior.
Mueva el panel interior al mismo lado donde se encuentra la cabeza de ducha.
Instale el panel exterior
Levante el panel exterior de la puerta con las ruedas orientadas hacia usted y
coloque las ruedas en el riel exterior.
Coloque las ruedas en el riel exterior del carril superior.
Mueva el panel exterior al lado opuesto a la cabeza de la ducha.
Confirme el funcionamiento correcto
Ruede cada panel de puerta de un lado a otro a lo largo del carril para asegurarse
de que funcione bien.
Si ambos paneles de puerta operan suavemente, siga las instrucciones ″Confirme
la alineación del panel″que se presenta más adelante en esta sección.
1067873-2-C 20 Sterling
