Sterling 6500 Series User manual

Installation Guide
Hinge Shower Door
Français, page “Français-1”
Español, página ″Español-1”
6500 Series
1034028-2-D

Tools and Materials
Thank You For Choosing Sterling Company
We appreciate your commitment to Sterling value. Please take a few minutes to review this manual before
you start installation. If you encounter any installation or performance problems, please don’t hesitate to
contact us. Our phone numbers are listed on the back cover. Thanks again for choosing Sterling.
Before You Begin
CAUTION: Risk of personal injury. Always wear safety glasses when cutting materials.
IMPORTANT! Record the model number on the Homeowners Guide if you intend to save it, or in your
records for later use. The proper model number will enable our customer service representatives to quickly
help you if needed.
NOTE: When using a retractable case tape measure, add the length of the case to the measurement or
measure in a manner that excludes the case.
Your new Sterling door can be installed with the door opening to either the right or left. Install the
door with the pivot side away from the showerhead for best results.
Before starting the installation, lay out and identify all of the parts. Inspect them for damage.
Caulk or seal the door closely following the instructions. Caulking or sealing areas other than those
shown may cause leaking.
Two people should perform this installation.
Determine the Door Configuration
IMPORTANT! Install the pivot side of the door on the side opposite the showerhead.
Determine whether the door will pivot on the right or left side.
Make sure the door can swing freely in the chosen configuration.
Safety Glasses
Level
Caulk Gun
Silicone
Sealant
Tape
Measure
Claw
Hammer
Drill and
Assorted
Drill Bits
Pencil & Felt
Tip Marker
Masking
Tape
• Drop Cloth
Plus:
Center
Punch File
Knife
Assorted
Screwdrivers
Miter Saw or Hacksaw with
32 Teeth per Inch Blade Miter Box
1034028-2-D 2 Sterling

Parts Names
Filler Jamb
Wall Jamb
Hinge Jamb
Hinge
Door Panel Assembly
Strike Jamb
Towel Bar
Wall Jamb
Strike Side
Wall Jamb
Bottom Seal
Bottom Track
Sterling 3 1034028-2-D

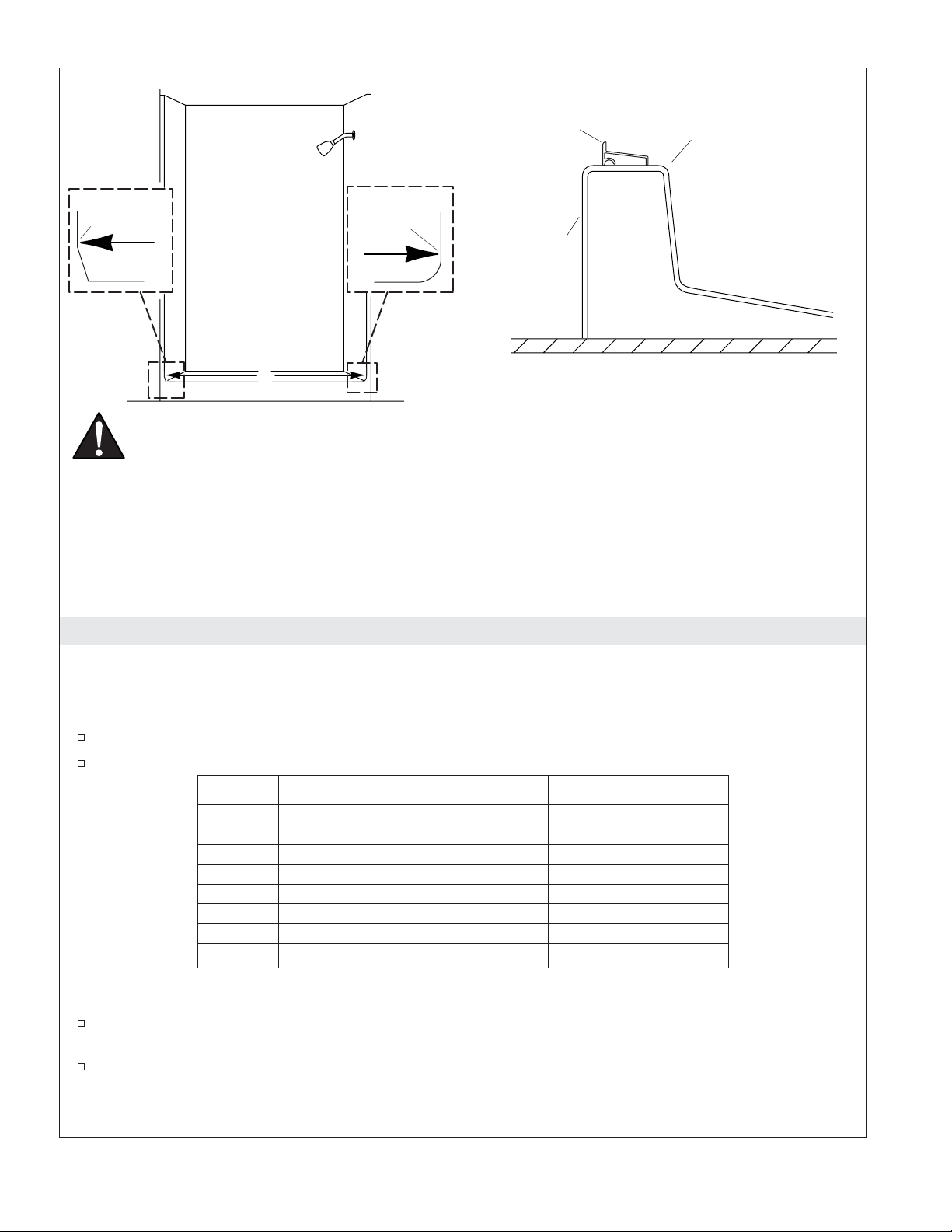

1. Measure and Cut the Bottom Track
IMPORTANT! Risk of product damage. If your shower has a curve in the corners where they meet the
sidewalls, be sure to measure from wall to wall above the curves. Failure to measure above the curve or
angle could result in the bottom track being cut too short.
Carefully measure the width (distance D) of the finished opening.
Consult the chart below to determine whether or not your installation will need a filler jamb.
Model # Dimension D Filler Jamb Required?
65**-30 27-1/2″(69.9 cm) - 29-1/2″(74.9 cm) Not needed
65**-30 29-1/2″(74.9 cm) - 30-1/2″(76.2 cm) Needed
65**-33 30-1/2″(76.2 cm) - 32-1/2″(82.6 cm) Not needed
65**-33 32-1/2″(82.6 cm) - 33-1/2″(85.1 cm) Needed
65**-36 33″(83.8 cm) - 35″(88.9 cm) Not needed
65**-36 35″(88.9 cm) - 36″(91.4 cm) Needed
65**-39 36-1/2″(92.7 cm) - 38-1/2″(97.8 cm) Not needed
65**-39 38-1/2″(97.8 cm) - 39-1/2 Needed
NOTE: If dimension ″D″is falls in a range that can be either with or without the filler jamb, use the filler
jamb in your installation.
If your installation does not require a filler jamb, subtract 2-3/4″(7 cm) from dimension ″D″and cut
the bottom track to this dimension. For best results, use a 32-tooth hacksaw blade and a miter box.
If your installation does require a filler jamb, subtract 3-3/4″(9.5 cm) from ″D″and cut the bottom
track to this dimension. For best results, use a 32-tooth hacksaw blade and a miter box.
D
Angled
Base
Curved
Base
Measure carefully. If your walls
are curved or angled, measure above the curve or
angle. Failure to do so can result in an improperly cut
bottom track and can void the warranty.
Measure distance
"D" above curves in
the corners.
Measure
here.
Measure
here.
Warning:
Inside of
Shower
Bottom Track Shower Ledge
Front Edge
1034028-2-D 4 Sterling

Measure and Cut the Bottom Track (cont.)
File the rough edges smooth where the bottom track was cut, taking care to avoid damaging
finished surfaces.
NOTE: If there are curves where the sidewalls meet the threshold, contour the wall jamb edges to match
the curves.
Locate the bottom track on the shower ledge. It should be located on the flattest part of the ledge.
Position the bottom track so the gaps between the track and the wall are identical at both ends.
Make sure the bottom track is placed so it is an equal distance from the front edge of the shower
ledge at all points.
Sterling 5 1034028-2-D

2. Install the Adjustment Clamps

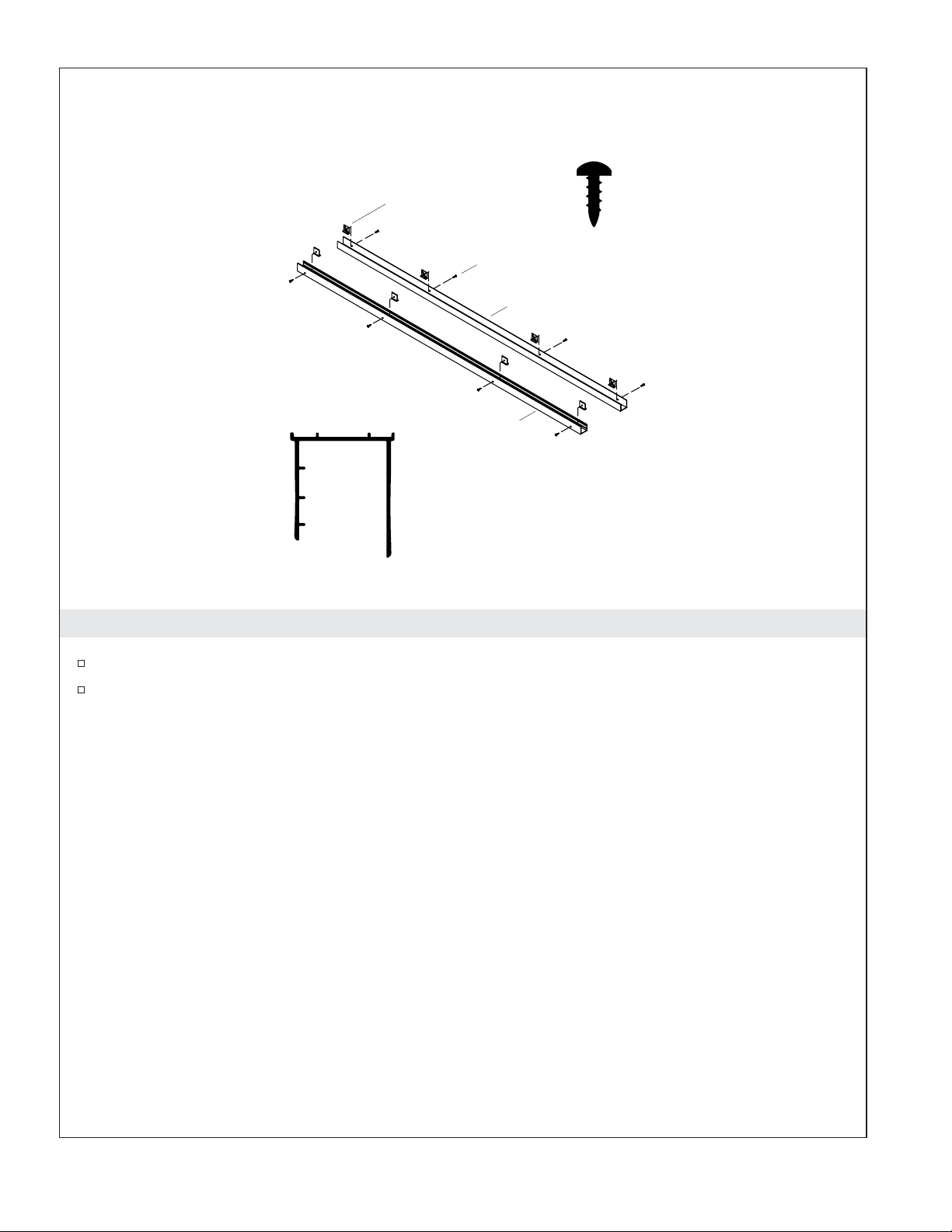

Insert four adjustment clamps into each wall jamb as shown (eight total).
Partially thread the provided panhead screws through the pre-drilled holes in the wall jambs and
into each adjustment clamp using a Phillips screwdriver. Do not tighten the screws at this time.
Do not fully
tighten screw.
Note:
Top View
Wall Jamb
#8-18 x 3/4" Screw
Adjustment Clamp
Wall Jamb
Wall Jamb
1034028-2-D 6 Sterling

3. Install the Wall Jambs and Optional Filler Jamb
With a pencil, mark the location of the wall jamb on the shower wall. Measure evenly on both sides.
Place the wall jamb against the wall and check for plumb with a level. The adjustment clamps will
be located closer to the inside of the shower.
Make a pencil mark at each of the four pre-drilled holes in the wall jamb and remove the wall jamb.
Lightly center punch the three hole locations on each wall.
When the installation is on ceramic tile, use the center punch to nick the surface glaze. Tap the
punch lightly with the hammer to avoid cracking the ceramic tile.
Drill each hole with a 3/16″drill bit (use a masonry bit for ceramic tile), and insert anchors in each
hole.
If your installation requires a filler jamb, position the filler jamb over the holes.
Secure a wall jamb in place (over the filler jamb if needed) using four provided panhead screws.
Repeat for the other wall jamb, skipping filler jamb procedures.
Remove the bottom track and thoroughly clean the shower ledge.
Wall Jamb
Drill holes.
Anchor
#8-18 x 2"
Panhead Screw
Top View
Wall Jamb
Without Filler Jamb
Wall
Jamb
Filler Jamb
Filler Jamb
With Filler Jamb
Sterling 7 1034028-2-D

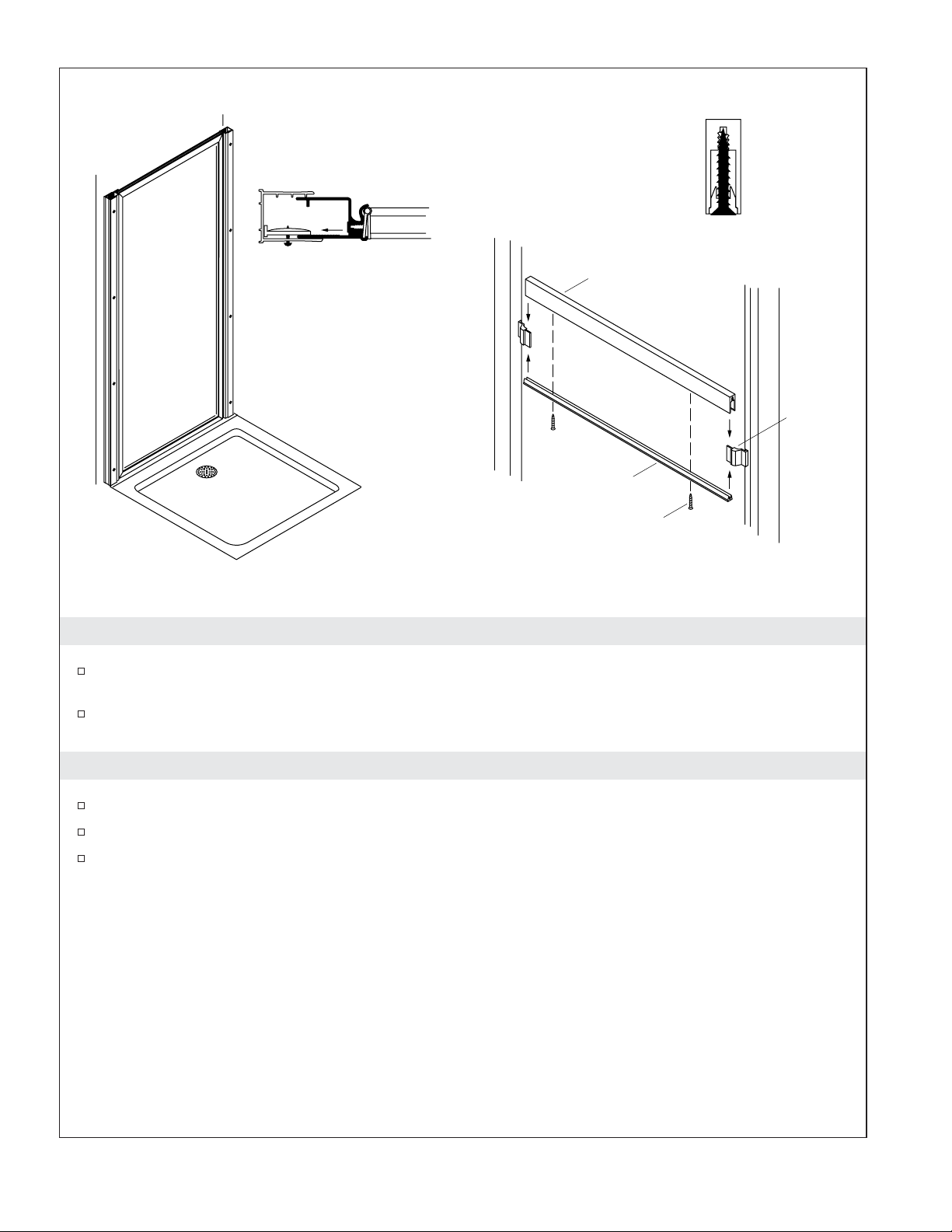

4. Caulk and Install Bottom Track

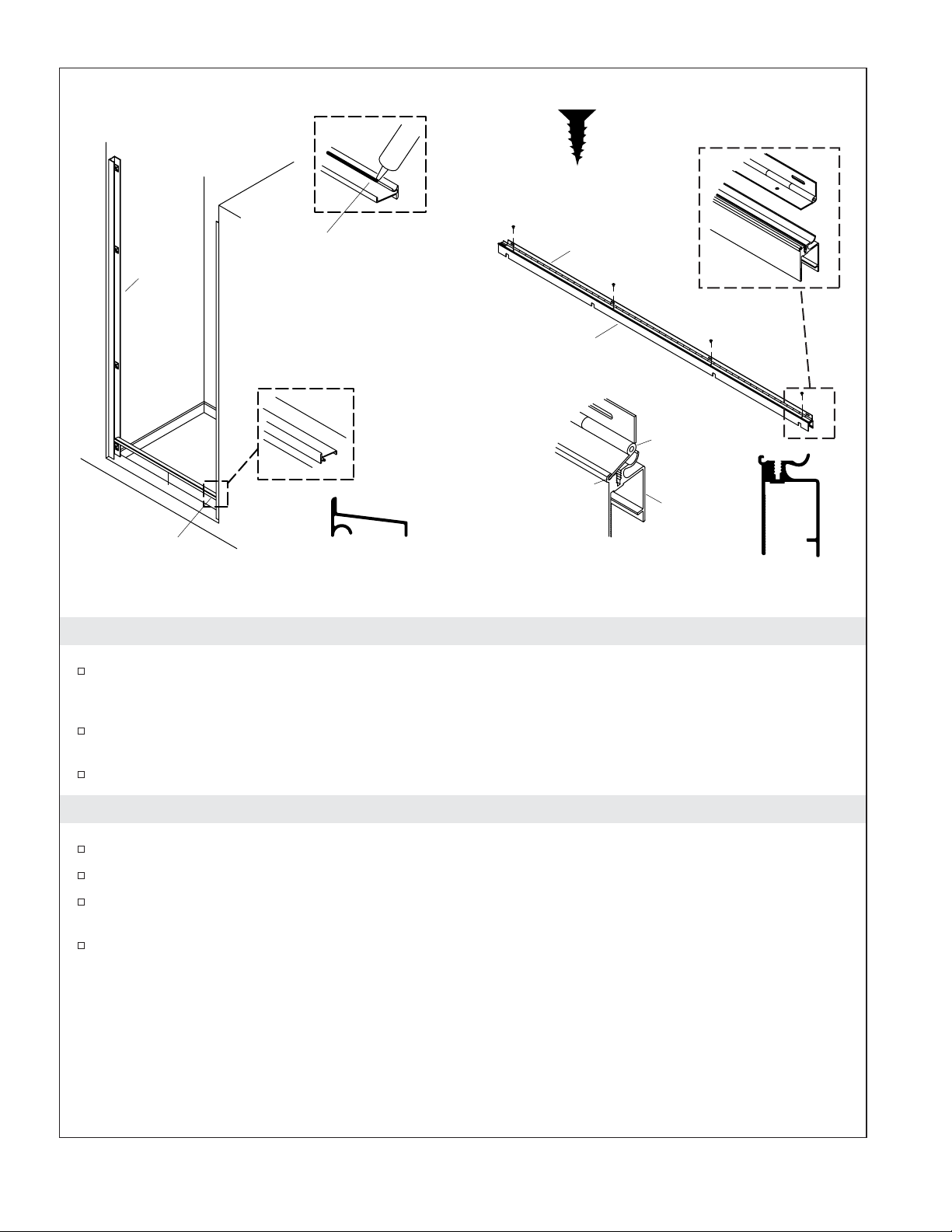

Insert the bottom track and check for proper fit. The lip of the bottom track should face toward the
outside of the shower. The ends of the bottom track should fit snugly against the front protrusions
in the wall jambs.
Remove the bottom track and apply silicone sealant in the groove at the bottom front edge of the
bottom track.
Install the bottom track.
5. Assemble the Hinge Jamb
Lay the hinge jamb on the floor or on a workbench. Use a drop cloth to protect the product finish.
Insert the front side of the hinge into the slot on the hinge jamb.
Secure the hinge to the hinge jamb using four provided panhead screws. Make sure the top edge of
the hinge is flush with the top edge of the hinge jamb before tightening the screws.
Align the slotted holes on the hinge with the channel in the door panel. Make sure the top edge of
the hinge assembly is flush with the top of the channel.
Note:
Use silicone
tub & tile type
caulk.
Bottom Track
Wall
Jamb
Bottom Track
Apply
sealant.
Hinge
Hinge
Jamb
Hinge
Insert the hinge
into the slot
making sure the
top edges are
flush.
Hinge
Jamb
Hinge Jamb
Flathead
Screw
1034028-2-D 8 Sterling

6. Install the Hinge to the Door Panel
Secure the hinge to the door panel using four of the provided panhead screws.
Install the hinge jamb cap on the top of the hinge jamb where it aligns with edge of door.
NOTE: Leave a small gap on the handle side of the door for clearance from the strike jamb. The door will
not close properly without this gap.
Assemble, making sure
top edges are flush.
Bottom Seal
Bottom View
Hinge Jamb Cap
Door Panel
Door Panel Hinge Assembly
Hinge Jamb Cap
#8-18 x 3/8" Panhead Screw
Hinge Jamb Cap
Sterling 9 1034028-2-D

7. Install the Flat Seal
Slide the seal into the door panel seal holder with the fabric edge out.
Install the seal holder to the base of the door panel with the four screws provided.
Trim off any excess seal using a utility knife.
Pull out any fabric threads that jut out horizontally from the seal.
#8-18 x 3/8"
Panhead Screw
Pull out horizontal
threads.
Note:
Cut off excess
fabric seal length.
Fabric Seal
Seal Channel
Fabric Seal
Seal Channel
1034028-2-D 10 Sterling

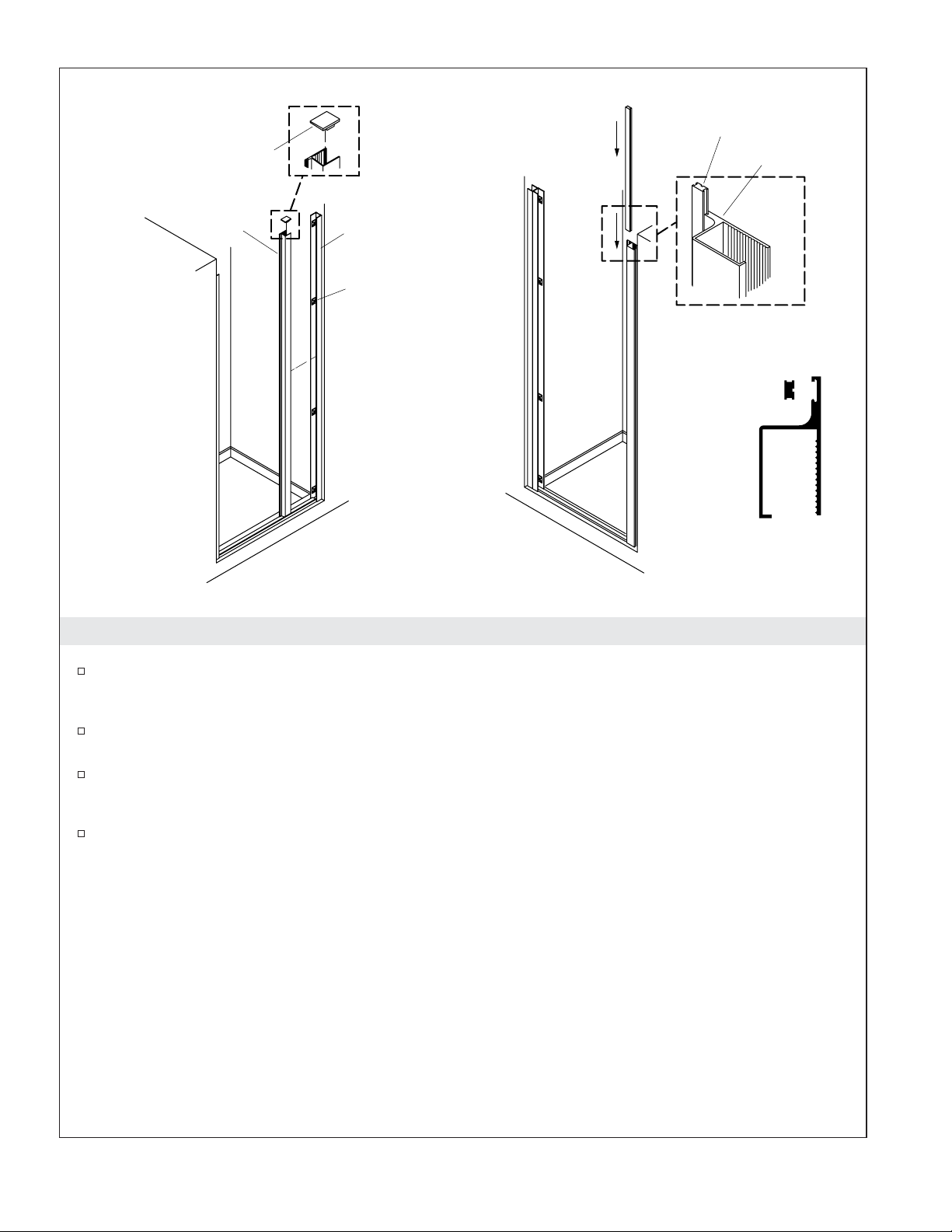

8. Install the Strike Side Wall Jamb and Magnet
Push the strike jamb into the appropriate wall jamb with the wide lip facing toward the inside of
the shower. Each slot in the strike jamb will slide over the screw body and fit between the clamp
and wall jamb.
Secure the strike jamb to the wall jamb by tightening the #8-18 x 3/4″panhead screws in the
adjustment clamps until snug.
Install a strike jamb cap on the top opening of the strike jamb.
IMPORTANT! The strike jamb magnet is the longer of the two supplied magnets.
Install the strike jamb magnet to the contact surface of the strike jamb. The grooved side of the
magnet should face in.
Adjustment
Clamp
Strike Jamb Cap
Strike Jamb Wall Jamb
Groove Side
of Magnet
Strike Jamb
Strike Jamb
Magnet
Longest Magnet
Groove Side In
Sterling 11 1034028-2-D

9. Install the Door Panel and Magnet
NOTE: You may need to loosen the clamp screws slightly to allow the wall jamb to fit behind them.
Slide the hinge jamb into the other wall jamb. Each slot in the hinge jamb will slide over the screw
body and fit between the clamp and wall jamb.
Tighten the four adjustment screws until snug.
IMPORTANT! The door panel magnet is the shorter of the two supplied magnets.
Install the provided magnet groove side out.
If necessary, loosen
clamp screws slightly to fit
wall jamb behind clamps.
Door Panel
Assembly
Reverse for right hinge.
Hinge Jamb
Wall Jamb
Reverse Side
Shortest Magnet
Groove Side Out
1034028-2-D 12 Sterling

10. Adjust and Secure the Door
Adjust the door by loosening the jamb screws and shifting the assembly (maximum adjustment is
3/4″(2 cm) on each side) as needed.
When each side of the door is uniformly aligned and the gap is evenly spaced between the wall
jambs, fully tighten the screws.
11. Install the Handle/Towel Bar
Slide the towel bar onto the towel bar brackets.
Position the towel bar seal on the bottom of the towel bar.
Secure the towel bar with the two provided screws.
Top View Towel Bar
Towel Bar
Assembly
Towel Bar Seal
Towel Bar
Bracket
Flathead Screw
Sterling 13 1034028-2-D

12. Caulk the Shower Door
Install the end caps to the tops of the wall jambs. Flat edges are toward the walls.
Apply silicone sealant to the outside of the shower where the wall jambs meet the wall.
Apply sealant to the outside of the shower where the bottom track meets the floor.
Apply sealant to the seam between the bottom track and the wall jamb.
Filler
Jamb
Cap
Wall Jamb Cap
Wall
Jamb
Cap
Apply sealant outside
of shower only.
Do not use shower for 12
hours to allow sealant to
dry.
Caution:
1034028-2-D 14 Sterling

Guide d’installation
Porte de douche à charnière
Outils et matériels
Merci d’avoir choisi Sterling
Nous apprécions votre engagement envers la qualité Sterling. Veuillez prendre s’il vous plaît quelques
minutes pour lire ce manuel avant de commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet
sont au verso. Merci encore d’avoir choisi Sterling.
Avant de commencer
ATTENTION : Risque de blessure corporelle. Porter des lunettes de protection lors de la découpe des
matériaux.
IMPORTANT ! Enregistrer le numéro de modèle dans le guide du propriétaire pour un usage ultérieur. Le
numéro de modèle approprié permettra aux représentants du service clientèle d’assister rapidement en cas
de besoin.
REMARQUE : Lorsqu’un mètre à ruban rétractable est utilisé, ajouter la longueur de la boîte à la mesure
ou mesurer de manière à exclure la boîte.
Votre nouvelle porte Sterling peut être installée avec l’ouverture vers la droite ou gauche. Pour de
meilleurs résultats, installer la porte avec le côté pivot à l’écart de la pomme de douche.
Avant de commencer l’installation, préparer et identifier toutes les pièces. Inspécter les pièces de
tout dommage.
Sceller la porte en suivant avec attention les instructions. Les emplacements de calfeutrage autres
que ceux indiqués pourraient causer des fuites.
Deux personnes devraient procéder à cette installation.
Lunettes de protection
Niveau à bulle
Pistolet à mastic
Joint en
silicone
Mètre
ruban
Marteau de
charpentier
Perceuse et
mèches
assorties
Crayon à
papier et feutre
Ruban-
cache
• Toile de protection
Plus:
Poinçon
Lime
Couteau
Tournevis
assortis
Scie à onglets ou à métaux avec
une lame de 32 dents par pouce Boîte à onglets
Sterling Français-1 1034028-2-D

Déterminer la configuration de la porte
IMPORTANT ! Installer le côté pivot de la porte sur le côté opposé de la pomme de douche.
Déterminer si la porte pivotera vers la droite ou vers la gauche.
S’assurer que la porte balance librement dans la configuration choisie.
1034028-2-D Français-2 Sterling

Identification des pièces
Montant intercalaire
Montant du mur
Montant à charnière
Charnière
Ensemble de panneau de porte
Butée de porte
Porte serviettes
Montant du mur
Butée de porte
montant du mur
Joint de base
Rail inférieur
Sterling Français-3 1034028-2-D

1. Mesurer et couper le rail inférieur
IMPORTANT ! Risque d’endommagement du produit. Si la baignoire à des coins arrondis, veiller à
mesurer d’un mur à l’autre au-dessus des courbes. Ne pas mesurer au-dessus de la courbe ou de l’angle
pourrait résulter en une découpe trop courte du rail inférieur.
Mesurer soigneusement la largeur (distance D) de l’ouverture finie.
Consulter le diagramme ci-dessous pour déterminer si l’installation nécessitera un montant
intercalaire.
Modèle # Dimension D Montant intercalaire nécessaire?
65**-30 27-1/2″(69,9 cm) 29-1/2″(74,9 cm) Non nécessaire
65**-30 29-1/2″(74,9 cm) 30-1/2″(76,2 cm) Nécessaire
65**-33 30-1/2″(76,2 cm) - 29-1/2″(82,6 cm) Non nécessaire
65**-33 32-1/2″(82,6 cm) 33-1/2″(85,1 cm) Nécessaire
65**-36 35″(83,9 cm) - 35″(88,9 cm) Non nécessaire
65**-36 35″(88,9 cm) - 36″(91,4 cm) Nécessaire
65**-39 36-1/2″(92,7 cm) 38-1/2″(97,8 cm) Non nécessaire
65**-39 38-1/2″(97,8 cm) - 39-1/2 Nécessaire
REMARQUE : Si la dimension ″D″tombe est dans une portée qui peut inclure ou non un montant
intercalaire, utiliser celui-ci dans l’installation.
Si l’installation ne nécessite pas de montant intercalaire,soustraire 2-3/4″(7 cm) à la dimension ″D″
et couper le rail inférieur à cette dimension. Pour de meilleurs résultats, utiliser une scie à métaux à
32 dents et une boîte à onglets.
D
Base
inclinée Base
arrondie
Mesurer posément.
Si vos murs sont arrondis ou inclinés, mesurer au-
dessus de la courbe ou de l'angle. Le cas échéant peut
résulter en une découpe imparfaite du rail inférieur et
peut annuler la garantie.
Mesurer la distance
"D" au-dessus des
courbes des coins.
Mesurer
ici.
Mesurer
ici.
Avertissement :
Intérieur de
la douche
Rail inférieur Rebord de douche
Rebord avant
1034028-2-D Français-4 Sterling

Mesurer et couper le rail inférieur (cont.)
Si l’installation nécessite un montant intercalaire,soustraire 3-3/4″(9,5 cm) à la dimension ″D″.et
couper le rail inférieur à cette dimension. Pour de meilleurs résultats, utiliser une scie à métaux à 32
dents et une boîte à onglets.
Limer les bords rugueux à l’endroit de découpe du rail inférieur en évitant d’endommager les
surfaces finies.
REMARQUE : S’il y a des courbes à la jonction des parois latérales et du seuil, contourner les rebords du
montant du mur en conséquence.
Localiser le rail inférieur sur le rebord de la douche. Il devrait être localisé sur la partie la plus plate
du rebord.
Positionner le rail inférieur de manière à ce que les espaces entre le rail et le mur soient identiques
aux deux extrémités.
S’assurer que le rail inférieur soit placé à distance égale de rebord avant de la douche à tous les
points.
Sterling Français-5 1034028-2-D

2. Installer les pinces de réglage
Insérer quatre pinces de réglage dans chaque montant de mur tel qu’illustré (huit au total).
Visser partiellement la vis à tête arrondie fournie dans les trous préalablement percés des montants
du mur et dans chaque pince de réglage avec un tournevis Phillips. Ne pas serrer les vis à ce
moment.
Remarque :
Vue du dessus
Montant
du mur
Vis #8-18 x 3/4"
Pince de réglage
Montant
du mur
Montant
du mur
Ne pas serrer
les vis à fond.
1034028-2-D Français-6 Sterling
