Sterling 1086447-2-A User manual

Installation Guide
Self-Rimming Lavatory
Français, page “Français-1”
Español, página “Español-1”
442007
1086447-2-A

Thank You For Choosing Sterling
We appreciate your commitment to Sterling value. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers are listed within this
manual. Thanks again for choosing Sterling.

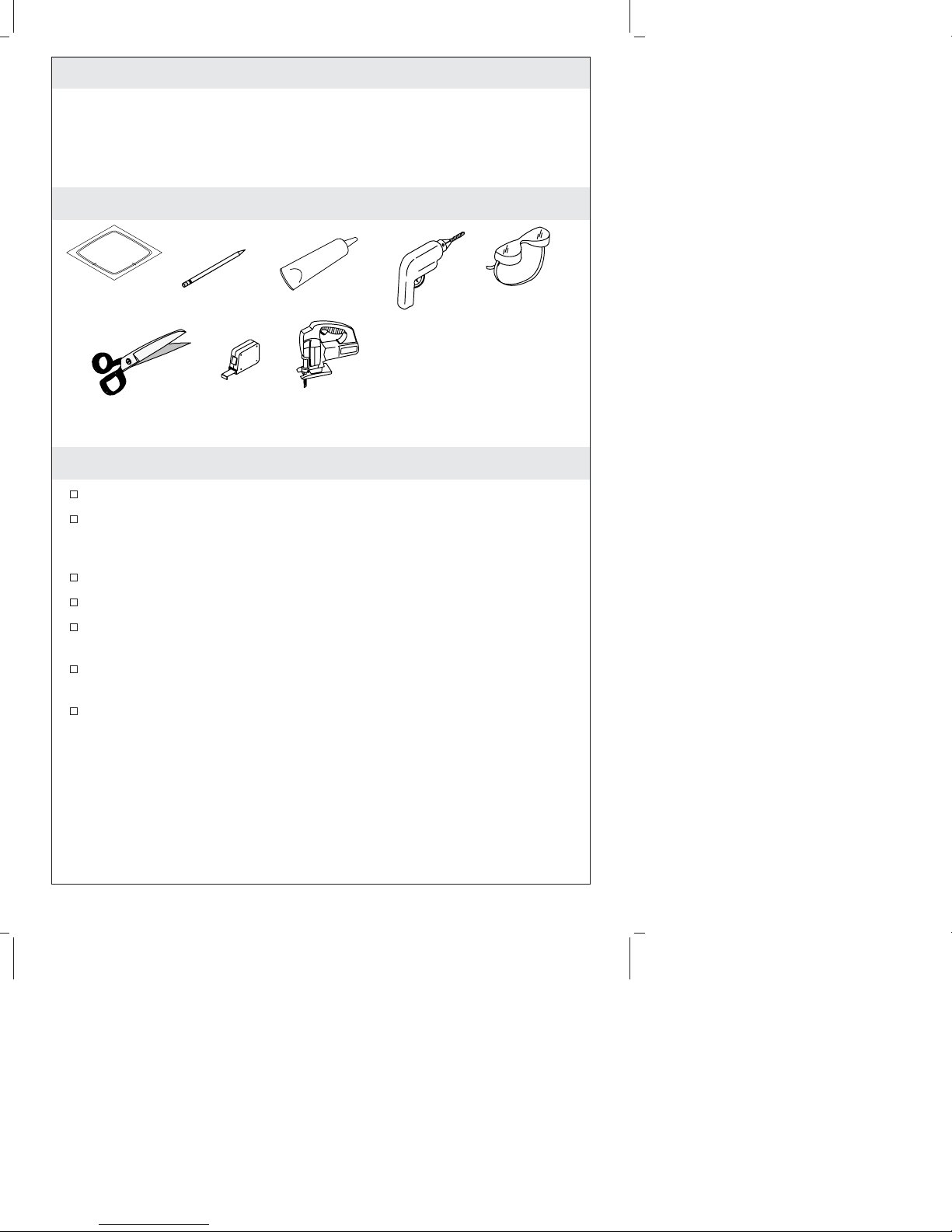

Tools and Materials
Before You Begin
Observe all local plumbing and building codes.
Prior to installation, unpack the new lavatory and inspect it for
damage. Return the lavatory to its protective carton until you are
ready to install it.
Inspect the drain and supply tubing. Replace if necessary.
Use the template supplied with the lavatory.
You must cut the hole in the countertop before installing the
countertop.
For replacement installations, make sure the existing cutout is the
same size or smaller than needed for the new lavatory.
Sterling reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Pencil Drill
Scissors
Template
(supplied)
Sealant Safety
Glasses
Tape
Measure Jigsaw
Plus:
• 1/2" drill bit
• Rags or Paper Toweling
1086447-2-A 2 Sterling

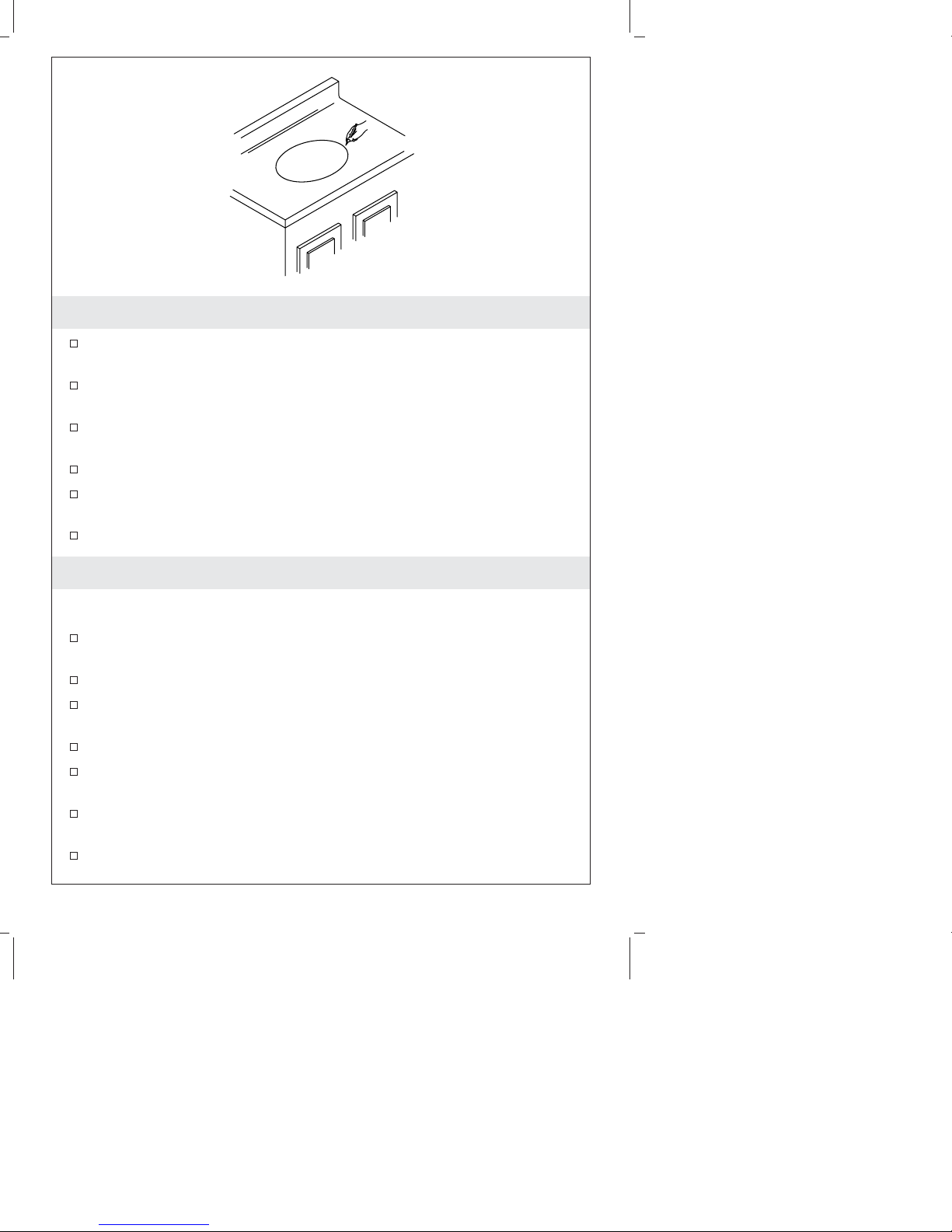

1. Preparation
Install the water supplies and drain piping according to the
roughing-in information.
Determine which template cut line corresponds with the lavatory
model to be installed.
Cut out the template where indicated for countertop opening. Cut
along the inside of the cutting line.
Position the template on the countertop.
Verify cabinet clearance beneath the countertop.
Trace around the template on the countertop with a pencil.
2. Install the Lavatory
NOTE: To avoid possible damage to the cabinet, cut the countertop
before installing the countertop to the cabinet.
Cut out the countertop opening by carefully following the pencil
line traced from the template.
Install the countertop to the cabinet.
Install the faucet and drain to the lavatory according to the
manufacturer’s instructions.
Carefully position the lavatory in the cut-out opening.
Apply a thin continuous bead of sealant around the lavatory
edge.
Immediately wipe away any excess sealant, and fill any voids as
needed.
Verify that the lavatory has not moved out of position.
Template
Sterling 3 1086447-2-A

Install the Lavatory (cont.)
Allow the sealant to cure for at least 30 minutes before
proceeding.
Connect and tighten the trap to the drain, and complete the water
supply connections to the faucet according to the instructions
packed with the faucet.
Run water into the lavatory and check for leaks.
Clean up with a non-abrasive cleaner.
Care and Cleaning
For best results, keep the following in mind when caring for your
STERLING product:
•Use a mild detergent such as liquid dishwashing soap and warm
water for cleaning. Do not use abrasive cleaners that may scratch
or dull the surface.
•Carefully read the cleaner product label to ensure the cleaner is
safe for use on the material.
•Always test your cleaning solution on an inconspicuous area
before applying to the entire surface.
•Do not allow cleaners to sit or soak on the surface.
•Wipe surfaces clean and rinse completely with water immediately
after cleaner application. Rinse and dry any overspray that lands
on nearby surfaces.
•Use a soft, dampened sponge or cloth. Never use an abrasive
material such as a brush or scouring pad to clean surfaces.
For detailed cleaning information and products to consider, visit
www.sterlingplumbing.com/support.html. To order Care & Cleaning
information, call 1-800-456-4537 and press 2 for Sterling Products and
then 3 for Literature.
Warranty - 5 Years Limited
Based on the classification specified above, Sterling Plumbing, a
division of Kohler Co., (Sterling) toilets and lavatories made of vitreous
china are warranted to be free of manufacturing defects for 5 years
from the date of sale. Sterling also warrants for 5 years from the date
of sale that its low consumption toilets will be free of manufacturing
defects that prevent one flush cleaning bowl per ASME A112.19.6 1990
1086447-2-A 4 Sterling

Warranty - 5 Years Limited (cont.)
performance requirements, when installed and operated per
instructions packed with the product.
Sterling will, at its election, repair, rectify or replace a fixture when
Sterling’s inspection discloses any such defects occurring in normal
usage within the time period of coverage stated above. Sterling is not
responsible for removal or installation costs where replacement is
indicated. Damages due to improper handling, installation or
maintenance are not considered manufacturing defects and are not
covered by this warranty. This warranty is valid for the original
consumer purchaser only.
To obtain warranty service, contact Sterling, either through your
plumbing contractor, home center, wholesaler or dealer, or by writing
Sterling Plumbing, Consumer Services, 444 Highland Drive, Kohler,
Wisconsin 53044, 1-888-783-7546.
To the extent permitted by law, all implied warranties including that
of merchantability and fitness of particular purpose are hereby
disclaimed. Sterling disclaims any liability for special, incidental, or
consequential damages. Some states/provinces do not allow
limitations on how long an implied warranty lasts, or the exclusion or
limitation of special, incidental or consequential damages, so these
limitations and exclusions may not apply to you. This warranty gives
you specific legal rights. You may have other rights which vary from
state/province to state/province.
This is our exclusive written warranty.
Sterling 5 1086447-2-A

Guide d’installation
Lavabo à rebord intégré

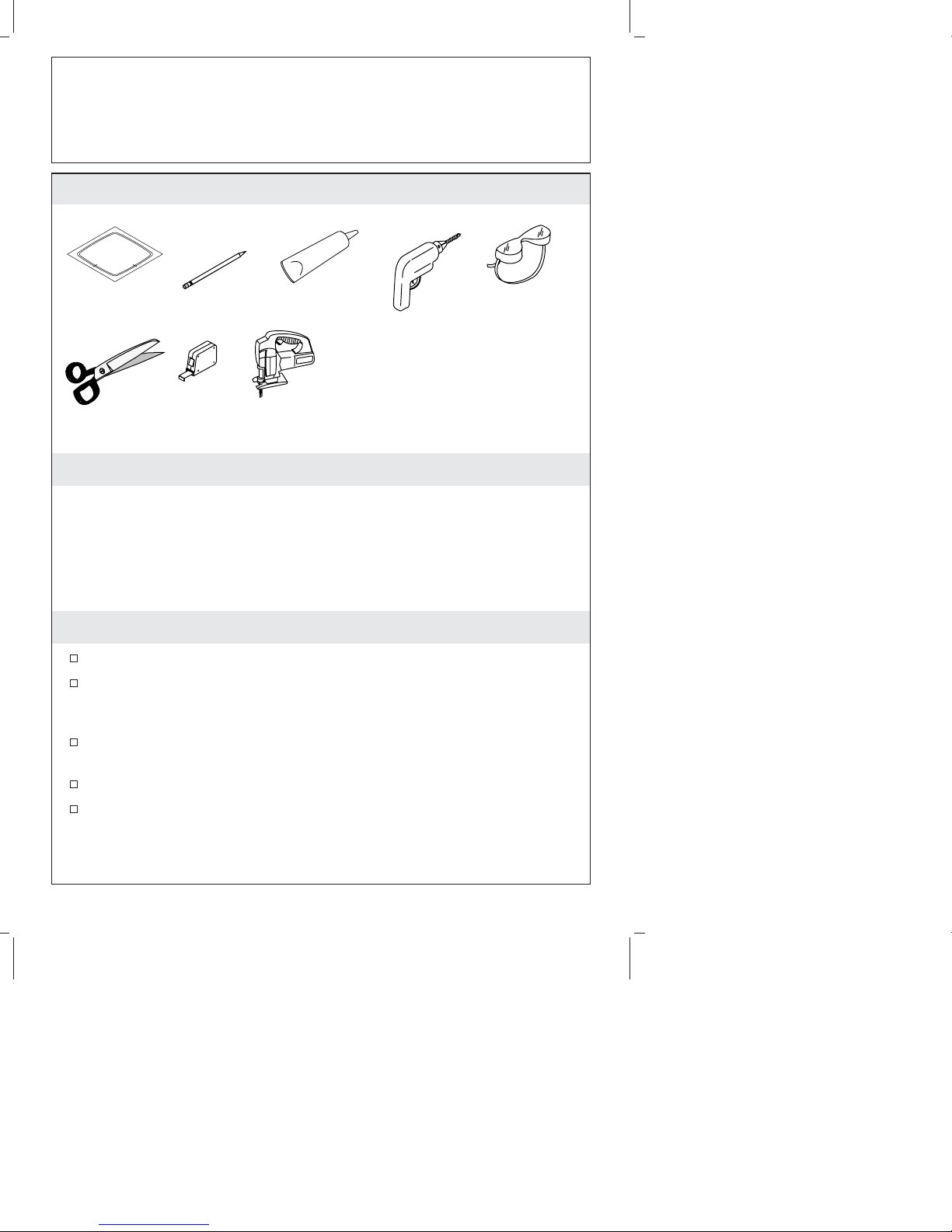

Outils et matériels
Merci d’avoir choisi Sterling
Nous apprécions votre engagement envers la qualité Sterling. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter pas à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone sont listés dans ce manuel. Merci encore d’avoir choisi
Sterling.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Avant son installation, déballer le nouveau lavabo et l’examiner
pour en déceler tout dommage. Remettre le lavabo dans son
emballage de protection jusqu’à être prêt à l’installer.
Inspecter le drain et la tuyauterie d’alimentation. Remplacer si
nécessaire.
Utiliser le gabarit de découpe fourni avec le lavabo.
Il faut découper l’orifice dans le comptoir avant d’installer ce
dernier.
Crayon Perceuse
Ciseaux
Plan
(fourni)
Lunettes de
protection
Mètre
ruban
Scie
sauteuse
Plus:
• De 1/2" mêche
• Chiffons ou papier
Produit
d'étancheité
Sterling Français-1 1086447-2-A

Avant de commencer (cont.)
Pour des installations de remplacement, s’assurer que la découpe
existante soit de la même taille ou plus petite que celle requise
pour le nouveau lavabo.
Sterling se réserve le droit d’apporter des modifications sur le
design des produits sans avis préalables, comme spécifié dans le
catalogue des prix.
Sterling Français-2 1086447-2-A

1. Préparation
Installer les alimentations d’eau et tuyauterie du drain selon
l’information du plan de raccordement.
Déterminer quelle ligne de découpe correspond au modèle du
lavabo à installer.
Découper le gabarit aux indications d’ouverture du comptoir.
Découper le long de la ligne intérieure du découpage.
Placer le gabarit sur le comptoir.
Vérifier l’espace requis pour le meuble sous le comptoir.
Tracer au crayon le gabarit sur le comptoir.
2. Installer le lavabo
REMARQUE : Pour éviter un éventuel endommagement du meuble,
faire la découpe du comptoir avant d’installer le comptoir sur le
meuble.
Découper l’ouverture du comptoir en suivant avec précaution la
ligne tracée du gabarit.
Installer le comptoir sur le meuble.
Installer le robinet et le drain au lavabo conformément aux
instructions du fabricant.
Placer soigneusement le lavabo dans l’ouverture de découpe.
Appliquer un boudin continu de matériau d’étanchéité autour du
bord du lavabo.
Essuyer immédiatement tout excès de matériau d’étanchéité et
combler tout vide au besoin.
Vérifier que le lavabo ne se soit pas déplacé de sa position.
Plan
1086447-2-A Français-3 Sterling

Installer le lavabo (cont.)
Laisser prendre le mastic pendant au moins 30 minutes avant de
continuer.
Connecter et serrer le siphon au drain, puis terminer les
connexions d’alimentation d’eau au robinet selon les instructions
emballées avec le robinet.
Laisser couler l’eau dans le lavabo et vérifier s’il y a des fuites.
Nettoyer avec un agent nettoyant non-abrasif.
Entretien et nettoyage
Pour de meilleurs résultats, prendre ce qui suit en considération lors de
l’entretien de votre produit STERLING:
•Utiliser un détergent doux tel que liquide pour vaisselle et de
l’eau chaude pour nettoyer. Ne pas utiliser de nettoyants abrasifs
car ils pourraient rayer ou abîmer la surface.
•Lire attentivement l’étiquette du produit de nettoyage pour
vérifier qu’il soit adéquat à utiliser sur le matériau.
•Toujours tester la solution de nettoyage sur une surface la moins
évidente avant de l’appliquer sur la totalité de la surface.
•Ne pas permettre aux nettoyants de reposer sur la surface.
•Essuyer les surfaces et rincer complètement avec de l’eau
immédiatement après l’application du nettoyant. Rincer et sécher
tout éclaboussement sur les surfaces avoisinantes.
•Utiliser une éponge ou un chiffon doux et humide. Ne jamais
utiliser de matériau abrasif tel que brosse ou éponges à récurer
pour nettoyer les surfaces.
Pour l’information détaillée de nettoyage et produits à considérer,
visiter www.sterlingplumbing.com/support.html. Pour commander
l’information d’entretien et de nettoyage, composer le 1-800-456-4537 et
presser 2 pour les produits Sterling et puis 3 pour littérature.
Garantie limitée 5 ans
Selon la classification décrite ci-dessus, Sterling Plumbing, une division
de Kohler Co. (Sterling) W.C. et lavabos en porcelaine vitrifiée sont
garantis sans défauts de fabrication pendant 5 ans à partir de la date
de vente. Sterling garantit aussi pour 5 ans à partir de la date de vente
que ses W.C. à faible consommation d’eau seront sans défauts de
Sterling Français-4 1086447-2-A

Garantie limitée 5 ans (cont.)
fabrication qui empêcheraientt l’opération de chasse de la cuvette selon
les conditions de performance ASME A112.19.6 1990, lorsqu’ils sont
installés et utilisés selon les instructions fournies avec le produit.
Sterling,à son choix, réparera, rectifiera, ou remplacera un appareil, si
un défaut est décelé après inspection Sterling en cours d’usage normal
domestique pendant la période de couverture citée ci-dessus. Sterling
n’est pas responsables des coûts d’installation ou de démontage, dans
le cas où un remplacement est nécessaire. Tous dommages dûs à une
manipulation ou installation erronées ou à un mauvais entretien du
produit ne seront pas considérés comme défauts de fabrication, et ne
seront pas couverts par la présente garantie. Cette garantie est accordée
uniquement à l’acquéreur initial.
Pour vous prévaloir du service-garantie, contacter Sterling, soit par
l’intermédiaire de votre plombier, centre de rénovation, grossiste ou
vendeur, ou encore par écrit à Sterling Plumbing, Consumer Services,
444 Highland Drive, Kohler, Wisconsin 53044 USA. 1-888-783-7546.
Dans les limites permises par la loi, toutes les garanties appliquées
de qualité marchande et celles d’aptitude à un emploi particulier
sont déclinées ici. Sterling décline toute responsabilité contre les
dommages particuliers, accessoires ou indirects. Certains
états/provinces ne permettent pas la limitation sur la durée de la
garantie, ou l’exclusion ou la limitation spéciale, de dommages
occasionnés, ou corrélatifs à un accident, de sorte que ces limitations
ou exclusions pourraient ne pas s’appliquer dans votre cas. Cette
garantie vous donne des droits légaux spécifiques. Vous pouvez
également avoir d’autres droits qui varient d’un état/province à
l’autre.
Ceci constitue notre garantie écrite exclusive.
1086447-2-A Français-5 Sterling

Guía de instalación
Lavabo de borde terminado

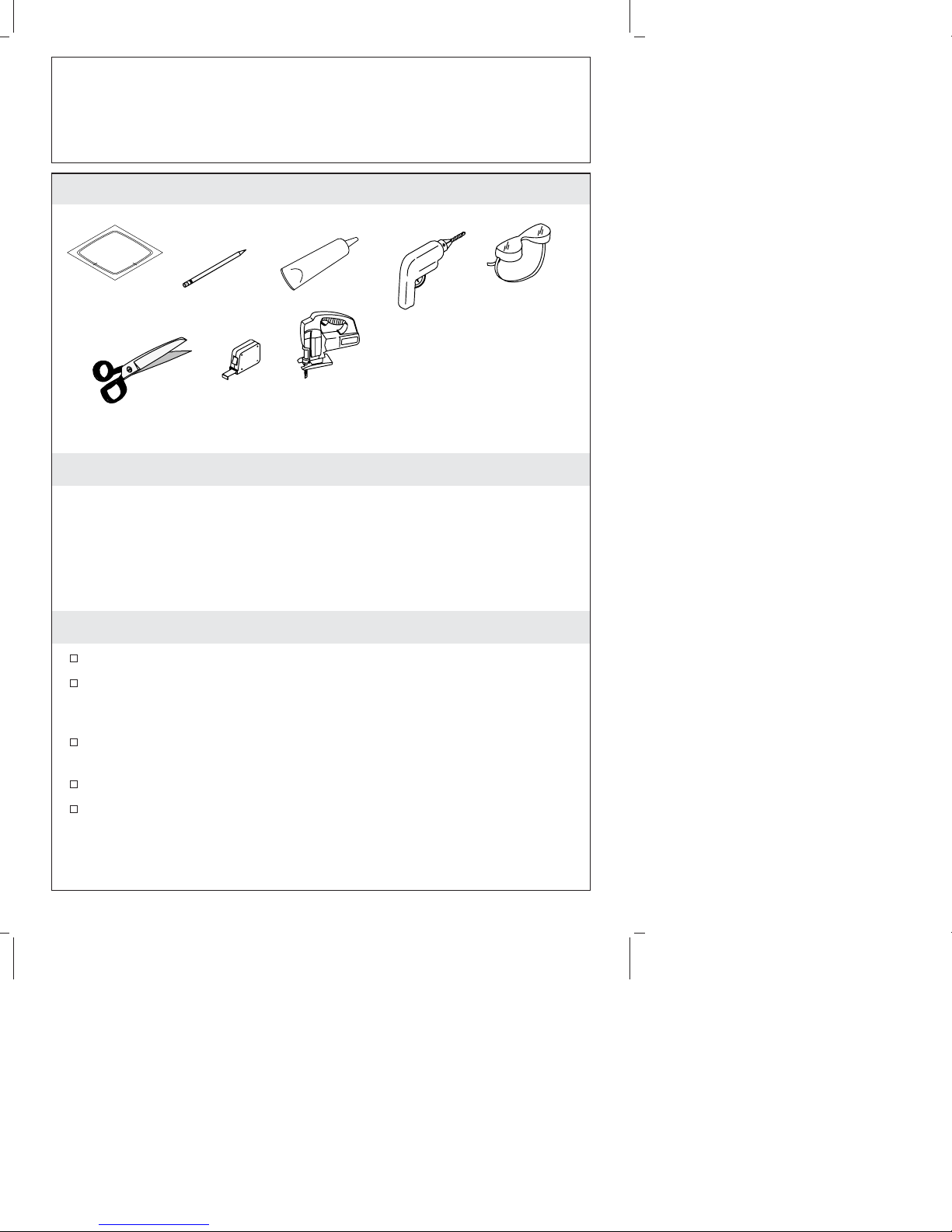

Herramientas y materiales
Gracias por elegir los productos de Sterling
Le agradecemos que haya elegido a Sterling por la calidad que ofrece
al mejor precio. Dedique unos minutos para leer este manual antes de
comenzar la instalación. En caso de problemas de instalación o de
funcionamiento, no dude en contactarnos. Este manual contiene
nuestros números de teléfono. Gracias nuevamente por escoger a
Sterling.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y construcción.
Antes de la instalación, desembale el lavabo nuevo y revíselo
para asegurarse de que no esté dañado. Vuelva a colocar el
lavabo en la caja como protección hasta que lo instale.
Examine las tuberías de suministro y de desagüe. Reemplace de
ser necesario.
Utilice la plantilla incluida con el lavabo.
Debe perforar la abertura en la cubierta antes de instalar la
cubierta.
Lápiz Taladro
Tijeras
Plantilla
(provista)
Sellador Lentes de
seguridad
Cinta para
medir
Sierra
caladora
eléctrica
Más:
• Broca de 1/2"
• Trapos o toallas de papel
Sterling Español-1 1086447-2-A

Antes de comenzar (cont.)
Si va a reemplazar el lavabo, verifique que la abertura existente
sea de igual o menor tamaño que la necesaria para el nuevo
lavabo.
Sterling se reserva el derecho de modificar el diseño de los
productos sin previo aviso, tal como se especifica en la lista de
precios.
1086447-2-A Español-2 Sterling

1. Preparación
Instale las tuberías de suministro de agua y de desagüe conforme
a la información del diagrama de instalación.
Determine la línea de corte de la plantilla que corresponde con el
modelo de lavabo que se va a instalar.
Recorte la plantilla por las líneas que indican la abertura de la
cubierta. Corte por el interior de la línea de corte.
Coloque la plantilla sobre la cubierta.
Verifique el espacio existente para el gabinete debajo de la
cubierta.
Trace el contorno de la plantilla sobre la cubierta con un lápiz.
2. Instale el lavabo
NOTA: Para evitar dañar el gabinete, corte la cubierta antes de
instalar la cubierta al gabinete.
Corte la abertura de la cubierta con cuidado, siguiendo la línea
trazada con la plantilla.
Instale la cubierta al gabinete.
Instale la grifería y el desagüe en el lavabo según las
instrucciones del fabricante.
Coloque con cuidado el lavabo en la abertura.
Aplique una tira fina y continua de sellador alrededor del borde
del lavabo.
Limpie inmediatamente el exceso de sellador y rellene los vacíos
según sea necesario.
Verifique que el lavabo no se haya movido de lugar.
Plantilla
Sterling Español-3 1086447-2-A

Instale el lavabo (cont.)
Antes de continuar, deje secar el sellador durante 30 minutos
como mínimo.
Conecte y apriete la trampa al desagüe y termine las conexiones
del suministro de agua a la grifería, según las instrucciones
incluidas con la grifería.
Haga correr agua en el lavabo y verifique que no haya fugas.
Limpie con un limpiador no abrasivo.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto STERLING:
•Para la limpieza, utilice solamente un detergente suave como el
jabón líquido para lavar platos y agua tibia. No utilice
limpiadores abrasivos que puedan rayar u opacar la superficie.
•Lea atentamente la etiqueta del producto de limpieza para
asegurar que no presente riesgos al usarse en el material.
•Siempre pruebe la solución de limpieza en un área oculta antes
de aplicarla a toda la superficie.
•No deje por tiempo prolongado los limpiadores en la superficie.
•Limpie con un trapo y enjuague completa e inmediatamente con
agua después de aplicar limpiadores. Enjuague y seque las
superficies cercanas que se hayan rociado.
•Utilice una esponja o trapo suave y húmedo. Nunca utilice
materiales abrasivos como cepillos o estropajos de tallar para
limpiar las superficies.
Para obtener información detallada sobre la limpieza y los productos
de limpieza a considerar, visítenos en
www.sterlingplumbing.com/support.html. Para solicitar información
acerca del cuidado y la limpieza, llame al 1-800-456-4537 y presione 2
para productos Sterling y luego 3 para documentos.
Garantía - limitada de 5 años
De acuerdo a la clasificación arriba descrita, el grupo de plomería
Sterling, una división de Kohler Co., (Sterling) garantiza que sus
inodoros y lavabos de porcelana vitrificada estarán libres de defectos
de fabricación durante 5 años desde la fecha de venta del producto.
1086447-2-A Español-4 Sterling

Garantía - limitada de 5 años (cont.)
Sterling garantiza igualmente por un periodo de 5 años a partir de la
fecha de venta, que sus inodoros de bajo consumo estarán libres de
defectos de fabricación que impidan la limpieza de la taza con una sola
descarga, conforme a lo establecido por la norma ASME A112.19.6
1990, siempre y cuando sean instalados y utilizados conforme a las
instrucciones incluidas con el producto.
Sterling, a su criterio, reparará, reemplazará, rectificará o realizará una
unidad cuando la inspección de Sterling determine que dicho defecto
ocurrió durante uso normal dentro del periodo de garantía
anteriormente especificado. Sterling no se hace responsable por los
costos de desinstalación o instalación en aquéllos casos en que se
reemplace el producto. Todo daño al producto como resultado de
errores de manejo, instalación o mantenimiento inadecuado no serán
considerados como defectos de fabricación y no estarán cubiertos bajo
la presente garantía. La presente garantía tendrá validez únicamente
para el comprador original.
Para obtener servicio de garantía, comuníquese con Sterling, bien sea a
través de su contratista de plomería, centro de remodelaciones,
comerciante autorizado, o escribiendo a Sterling Plumbing, Consumer
Services, 444 Highland Drive, Kohler, Wisconsin 53044, 1-888-783-7546.
En la medida en que la ley lo permita, Sterling no se hace
responsable de ninguna garantía implícita, incluyendo la
comercialización o idoneidad para un uso determinado. Sterling no
se hace responsable por concepto de daños particulares, incidentales
o indirectos. Algunos estados/provincias no permiten limitaciones en
cuanto a la duración de una garantía implícitaoalaexclusión o
limitación de daños particulares, incidentales o indirectos, por lo que
estas limitaciones y exclusiones pueden no aplicar a su caso. Esta
garantía le otorga ciertos derechos legales específicos. Además, usted
puede tener otros derechos que pueden variar de estado a estado y
provincia a provincia.
Ésta es nuestra garantía exclusiva por escrito.
Sterling Español-5 1086447-2-A

Phone: 1-888-STERLING (1-888-783-7546)
Mexico: 001-877-680-1310
SterlingPlumbing.com
©2007 by Kohler Co.
1086447-2-A
