Inhaltsverzeichnis
1 Vorwort........................................................2
2 Informationen zu dieser Gebrauchsanlei‐
tung............................................................. 2
3 Übersicht.....................................................3
4 Sicherheitshinweise.................................... 4
5 Rasenlüfter einsatzbereit machen.............. 9
6 Akku laden und LEDs............................... 10
7 Rasenlüfter zusammenbauen................... 10
8 Rasenlüfter für den Benutzer einstellen....11
9 Akku einsetzen und herausnehmen..........12
10 Sicherungsschlüssel einstecken und abzie‐
hen............................................................ 12
11 Rasenlüfter einschalten und ausschalten. 12
12 Rasenlüfter und Akku prüfen.................... 13
13 Mit dem Rasenlüfter arbeiten....................13
14 Nach dem Arbeiten................................... 15
15 Transportieren...........................................15
16 Aufbewahren.............................................16
17 Reinigen....................................................16
18 Warten...................................................... 16
19 Reparieren................................................ 17
20 Störungen beheben.................................. 17
21 Technische Daten..................................... 19
22 Ersatzteile und Zubehör............................19
23 Entsorgen..................................................20
24 EU-Konformitätserklärung.........................20
25 Anschriften................................................ 20
26 Sicherheitstechnische Hinweise für Rasen‐
lüfter.......................................................... 21
1 Vorwort
Liebe Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschie‐
den haben. Wir entwickeln und fertigen unsere
Produkte in Spitzenqualität entsprechend der
Bedürfnisse unserer Kunden. So entstehen Pro‐
dukte mit hoher Zuverlässigkeit auch bei extre‐
mer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Ser‐
vice. Unser Fachhandel gewährleistet kompe‐
tente Beratung und Einweisung sowie eine
umfassende technische Betreuung.
STIHL bekennt sich ausdrücklich zu einem nach‐
haltigen und verantwortungsvollen Umgang mit
der Natur. Diese Gebrauchsanleitung soll Sie
unterstützen, Ihr STIHL Produkt über eine lange
Lebensdauer sicher und umweltfreundlich einzu‐
setzen.
Wir danken Ihnen für Ihr Vertrauen und wün‐
schen Ihnen viel Freude mit Ihrem STIHL Pro‐
dukt.
Dr. Nikolas Stihl
WICHTIG! VOR GEBRAUCH LESEN UND AUF‐
BEWAHREN.
2 Informationen zu dieser
Gebrauchsanleitung
2.1 Geltende Dokumente
Es gelten die lokalen Sicherheitsvorschriften.
► Zusätzlich zu dieser Gebrauchsanleitung fol‐
gende Dokumente lesen, verstehen und auf‐
bewahren:
–Sicherheitshinweise Akku STIHL AK
–Gebrauchsanleitung Ladegeräte
STIHL AL 101, 300, 500
–Sicherheitsinformation für STIHL Akkus und
Produkte mit eingebautem Akku:
www.stihl.com/safety-data-sheets
2.2 Kennzeichnung der Warnhin‐
weise im Text
GEFAHR
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen.
► Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
WARNUNG
■ Der Hinweis weist auf Gefahren hin, die zu
schweren Verletzungen oder zum Tod führen
können.
►Die genannten Maßnahmen können
schwere Verletzungen oder Tod vermeiden.
HINWEIS
■ Der Hinweis weist auf Gefahren hin, die zu
Sachschaden führen können.
► Die genannten Maßnahmen können Sach‐
schaden vermeiden.
2.3 Symbole im Text
Dieses Symbol verweist auf ein Kapitel in
dieser Gebrauchsanleitung.
deutsch
2 0478-670-9809-B
© ANDREAS STIHL AG & Co. KG 2021
0478-670-9809-B. VA3.H21.
Gedruckt auf chlorfrei gebleichtem Papier. Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
Original-Gebrauchsanleitung 0000008997_005_D

3 Übersicht
3.1 Rasenlüfter
1 Lenker
Der Lenker dient zum Halten, Führen und
Transportieren des Rasenlüfters.
2 Schaltbügel
Der Schaltbügel schaltet zusammen mit dem
Sperrknopf die verbaute Walze ein und aus.
3 Auswurfklappe
Die Auswurfklappe verschließt den Auswurf‐
kanal.
4 Schnellspanner
Die Schnellspanner dienen zum Einstellen
und zum Umklappen des Lenkers.
5 Oberer Transportgriff
Der obere Transportgriff dient zum Tragen
des Rasenlüfters.
6 Drehrad
Das Drehrad dient zum Einstellen der Arbeits‐
tiefe.
7 Untere Transportgriff
Der untere Transportgriff dient zum Tragen
und Aufstellen des Rasenlüfters.
8 Vertikutierwalze
Die Vertikutierwalze dient zum Vertikutieren
des Rasens.
9 Striegelwalze
Die Striegelwalze dient zum Striegeln des
Rasens.
10 Fangkorb
Der Fangkorb fängt das aus dem Rasen
gelöste Material auf.
11 Sperrknopf
Der Sperrknopf schaltet zusammen mit dem
Schaltbügel den Rasenlüfter ein und aus.
12 LEDs
Die LEDs zeigen den Ladezustand des Akkus
und Störungen an.
13 Drucktaste
Die Drucktaste aktiviert die LEDs am Akku.
14 Akku
Der Akku versorgt den Rasenlüfter mit Ener‐
gie.
15 Sicherungsschlüssel
Der Sicherungsschlüssel aktiviert den Rasen‐
lüfter.
16 Klappe
Die Klappe deckt den Akku un den Sicher‐
ungschlüssel ab.
17 Akku-Schacht
Der Akku-Schacht nimmt den Akku auf.
# Leistungsschild mit Maschinennummer
3.2 Symbole
Die Symbole können auf dem Rasenlüfter und
dem Akku sein und bedeuten Folgendes:
Dieses Symbol kennzeichnet den
Sicherungsschlüssel.
Dieses Symbol kennzeichnet die
Schlüsselaufnahme.
XX
Dieses Symbol gibt das Gewicht des
Rasenlüfters an.
1 LED leuchtet rot. Der Akku ist zu
warm oder zu kalt.
4 LEDs blinken rot. Im Akku besteht
eine Störung.
L
W
A
Garantierter Schallleistungspegel nach
Richtlinie 2000/14/EG in dB(A) um
Schallemissionen von Produkten ver‐
gleichbar zu machen.
Die Angabe neben dem Symbol weist auf
den Energieinhalt des Akkus nach Spezifi‐
kation des Zellenherstellers hin. Der in der
3 Übersicht deutsch
0478-670-9809-B 3

Anwendung zur Verfügung stehende Ener‐
gieinhalt ist geringer.
Produkt nicht mit dem Hausmüll entsorgen.
Rasenlüfter einschalten.
4 Sicherheitshinweise
4.1 Warnsymbole
Die Warnsymbole auf dem Rasenlüfter bedeuten
Folgendes:
Sicherheitshinweise und deren Maß‐
nahmen beachten.
Gebrauchsanleitung lesen, verstehen
und aufbewahren.
Schutzbrille tragen.
Sicherheitshinweise zu hochgeschleu‐
derten Gegenständen und deren Maß‐
nahmen beachten.
Sicherheitsabstand einhalten.
Sich drehende Walze nicht berühren.
Sicherungsschlüssel während Arbeits‐
unterbrechungen, des Transports, der
Aufbewahrung, Wartung oder Repara‐
tur abziehen.
Rasenlüfter vor Regen und Feuchtig‐
keit schützen.
Akku während Arbeitsunterbrechnun‐
gen, des Transports, der Aufbewah‐
rung, Wartung oder Reparatur heraus‐
nehmen.
Akku vor Hitze und Feuer schützen.
Akku vor Regen und Feuchtigkeit
schützen und nicht in Flüssigkeiten
tauchen.
Zulässigen Temperaturbereich des
Akkus einhalten.
4.2 Bestimmungsgemäße Verwen‐
dung
Der Rasenlüfter STIHL RLA 240 dient für fol‐
gende Anwendungen:
–mit der Vertikutierwalze: Vertikutieren der
Rasenfläche
–mit der Striegelwalze: Striegeln der Rasenflä‐
che
Der Rasenlüfter darf bei Regen nicht verwendet
werden.
Der Rasenlüfter wird von einem Akku STIHL AK
mit Energie versorgt.
STIHL empfiehlt den Akku STIHL AK 20 oder
STIHL AK 30 zu verwenden.
WARNUNG
■ Akkus, die nicht von STIHL für den Rasenlüf‐
ter freigegeben sind, können Brände und
Explosionen auslösen. Personen können
schwer verletzt oder getötet werden und Sach‐
schaden kann entstehen.
►Rasenlüfter mit einem Akku STIHL AK ver‐
wenden.
■ Falls der Rasenlüfter oder der Akku nicht
bestimmungsgemäß verwendet werden, kön‐
nen Personen schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
►Rasenlüfter und Akku so verwenden, wie es
in dieser Gebrauchsanleitung beschrieben
ist.
4.3 Anforderungen an den Benut‐
zer
WARNUNG
■Benutzer ohne eine Unterweisung können die
Gefahren des Rasenlüfters und des Akkus
nicht erkennen oder nicht einschätzen. Der
Benutzer oder andere Personen können
schwer verletzt oder getötet werden.
► Gebrauchsanleitung lesen, verste‐
hen und aufbewahren.
► Falls der Rasenlüfter oder der Akku an eine
andere Person weitergegeben wird:
Gebrauchsanleitung mitgeben.
►Sicherstellen, dass der Benutzer folgende
Anforderungen erfüllt:
–Der Benutzer ist ausgeruht.
deutsch 4 Sicherheitshinweise
4 0478-670-9809-B

–Der Benutzer ist körperlich, sensorisch
und geistig fähig, den Rasenlüfter und
den Akku zu bedienen und damit zu
arbeiten. Falls der Benutzer körperlich,
sensorisch oder geistig eingeschränkt
dazu fähig ist, darf der Benutzer nur
unter Aufsicht oder nach Anweisung
durch eine verantwortliche Person damit
arbeiten.
–Der Benutzer kann die Gefahren des
Rasenlüfters und des Akkus erkennen
und einschätzen.
–Der Benutzer ist sich bewusst, dass er
für Unfälle und Schäden verantwortlich
ist.
–Der Benutzer ist volljährig oder der
Benutzer wird entsprechend nationaler
Regelungen unter Aufsicht in einem
Beruf ausgebildet.
–Der Benutzer hat eine Unterweisung
von einem STIHL Fachhändler oder
einer fachkundigen Person erhalten,
bevor er das erste Mal mit dem Rasen‐
lüfter arbeitet.
–Der Benutzer ist nicht durch Alkohol,
Medikamente oder Drogen beeinträch‐
tigt.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.4 Bekleidung und Ausstattung
WARNUNG
■Während der Arbeit können Gegenstände mit
hoher Geschwindigkeit hochgeschleudert wer‐
den. Der Benutzer kann verletzt werden.
► Eine eng anliegende Schutzbrille tra‐
gen. Geeignete Schutzbrillen sind
nach Norm EN 166 oder nach natio‐
nalen Vorschriften geprüft und mit
der entsprechenden Kennzeichnung
im Handel erhältlich.
►Eine lange Hose aus widerstandsfähigem
Material tragen.
■ Während der Arbeit kann Staub aufgewirbelt
werden. Eingeatmeter Staub kann die
Gesundheit schädigen und allergische Reakti‐
onen auslösen.
►Falls Staub aufgewirbelt wird: Eine Staub‐
schutzmaske tragen.
■ Ungeeignete Bekleidung kann sich in Holz,
Gestrüpp und in dem Rasenlüfter verfangen.
Benutzer ohne geeignete Bekleidung können
schwer verletzt werden.
►Eng anliegende Bekleidung tragen.
► Schals und Schmuck ablegen.
■ Während der Reinigung, Wartung oder dem
Transport kann der Benutzer in Kontakt mit
der Walze kommen. Der Benutzer kann ver‐
letzt werden.
►Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
■ Falls der Benutzer ungeeignetes Schuhwerk
trägt, kann er ausrutschen. Der Benutzer kann
verletzt werden.
►Festes, geschlossenes Schuhwerk mit grif‐
figer Sohle tragen.
4.5 Arbeitsbereich und Umgebung
4.5.1 Arbeitsbereich und Umgebung
WARNUNG
■ Unbeteiligte Personen, Kinder und Tiere kön‐
nen die Gefahren des Rasenlüfters und hoch‐
geschleuderter Gegenstände nicht erkennen
und nicht einschätzen. Unbeteiligte Personen,
Kinder und Tiere können schwer verletzt wer‐
den und Sachschaden kann entstehen.
► Unbeteiligte Personen, Kinder und
Tiere aus dem Arbeitsbereich fern‐
halten.
► Einen Abstand zu Gegenständen einhalten.
► Rasenlüfter nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem
Rasenlüfter spielen können.
■ Der Rasenlüfter ist nicht wassergeschützt.
Falls im Regen oder in feuchter Umgebung
gearbeitet wird, kann es zu einem elektrischen
Schlag kommen. Der Benutzer kann schwer
verletzt oder getötet werden und der Rasenlüf‐
ter kann beschädigt werden.
► Nicht im Regen und nicht in feuchter
Umgebung arbeiten.
■ Elektrische Bauteile des Rasenlüfters können
Funken erzeugen. Funken können in leicht
brennbarer oder explosiver Umgebung Brände
und Explosionen auslösen. Personen können
schwer verletzt oder getötet werden und Sach‐
schaden kann entstehen.
►Nicht in einer leicht brennbaren und nicht in
einer explosiven Umgebung arbeiten.
4.5.2 Akku
WARNUNG
■Unbeteiligte Personen, Kinder und Tiere kön‐
nen die Gefahren des Akkus nicht erkennen
und nicht einschätzen. Unbeteiligte Personen,
4 Sicherheitshinweise deutsch
0478-670-9809-B 5

Kinder und Tiere können schwer verletzt wer‐
den.
► Unbeteiligte Personen, Kinder und Tiere
fernhalten.
► Akku nicht unbeaufsichtigt lassen.
► Sicherstellen, dass Kinder nicht mit dem
Akku spielen können.
■ Der Akku ist nicht gegen alle Umgebungseinf‐
lüsse geschützt. Falls der Akku bestimmten
Umgebungseinflüssen ausgesetzt ist, kann
der Akku in Brand geraten oder explodieren.
Personen können schwer verletzt werden und
Sachschaden kann entstehen.
► Akku vor Hitze und Feuer schützen.
► Akku nicht ins Feuer werfen.
► Akku im Temperaturbereich zwi‐
schen ‑ 10 °C und + 50 °C einsetzen
und aufbewahren.
► Akku vor Regen und Feuchtigkeit
schützen und nicht in Flüssigkeiten
tauchen.
► Akku von metallischen Gegenständen fern‐
halten.
► Akku nicht hohem Druck aussetzen.
► Akku nicht Mikrowellen aussetzen.
► Akku vor Chemikalien und vor Salzen
schützen.
4.6 Sicherheitsgerechter Zustand
4.6.1 Rasenlüfter
Der Rasenlüfter ist im sicherheitsgerechten
Zustand, falls folgende Bedingungen erfüllt sind:
–Der Rasenlüfter ist unbeschädigt.
–Der Rasenlüfter ist sauber und trocken.
–Die Bedienungselemente funktionieren und
sind unverändert.
–Falls das aus dem Rasen gelöste Material im
Fangkorb aufgefangen werden soll: Der Fang‐
korb ist richtig eingehängt.
–Falls das aus dem Rasen gelöste Material hin‐
ten ausgeworfen werden soll: Der Fangkorb ist
ausgehängt und die Auswurfklappe ist
geschlossen.
–Die Walze ist richtig angebaut.
–Original STIHL Zubehör für diesen Rasenlüfter
ist angebaut.
–Das Zubehör ist richtig angebaut.
WARNUNG
■In einem nicht sicherheitsgerechten Zustand
können Bauteile nicht mehr richtig funktionie‐
ren und Sicherheitseinrichtungen außer Kraft
gesetzt werden. Personen können schwer ver‐
letzt oder getötet werden.
► Mit einem unbeschädigten Rasenlüfter
arbeiten.
► Falls der Rasenlüfter verschmutzt ist:
Rasenlüfter reinigen.
► Falls der Rasenlüfter nass ist: Rasenlüfter
trocknen.
► Rasenlüfter nicht verändern.
► Falls die Bedienungselemente nicht funktio‐
nieren: Nicht mit dem Rasenlüfter arbeiten.
► Falls das aus dem Rasen gelöste Material
im Fangkorb aufgefangen werden soll: Den
Fangkorb so einhängen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
►Original STIHL Zubehör für diesen Rasen‐
lüfter anbauen.
► Walze so anbauen, wie es in dieser
Gebrauchsanleitung beschrieben ist.
► Zubehör so anbauen, wie es in dieser
Gebrauchsanleitung oder in der
Gebrauchsanleitung des Zubehörs
beschrieben ist.
►Gegenstände nicht in die Öffnungen des
Rasenlüfters stecken.
► Kontakte der Schlüsselaufnahme nicht mit
metallischen Gegenständen verbinden und
kurzschließen.
►Abgenutzte oder beschädigte Hinweisschil‐
der ersetzen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.6.2 Walzen
Die Vertikutierwalze und die Striegelwalze sind
im sicherheitsgerechten Zustand, falls folgende
Bedingungen erfüllt sind:
–Die Welle, Messer, Federzinken und die
Anbauteile sind unbeschädigt.
–Die Welle, Messer und Federzinken sind nicht
verformt.
–Die Walze ist richtig angebaut.
–Die Messer und Federzinken sind gratfrei.
–Die Mindestlänge der Messer sind nicht unter‐
schritten, 21.2.
WARNUNG
■In einem nicht sicherheitsgerechten Zustand
können sich Teile der Messer und Federzin‐
ken lösen und weggeschleudert werden. Per‐
sonen können schwer verletzt werden
►Mit unbeschädigten Messern, Federzinken
und unbeschädigten Anbauteilen arbeiten.
► Falls die Mindestlänge der Messer unter‐
schritten ist: Vertikutierwalze ersetzen.
deutsch 4 Sicherheitshinweise
6 0478-670-9809-B

► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
4.6.3 Akku
Der Akku ist im sicherheitsgerechten Zustand,
falls folgende Bedingungen erfüllt sind:
–Der Akku ist unbeschädigt.
–Der Akku ist sauber und trocken.
–Der Akku funktioniert und ist unverändert.
WARNUNG
■ In einem nicht sicherheitsgerechten Zustand
kann der Akku nicht mehr sicher funktionieren.
Personen können schwer verletzt werden.
►Mit einem unbeschädigten und funktionier‐
enden Akku arbeiten.
► Einen beschädigten oder defekten Akku
nicht laden.
► Falls der Akku verschmutzt oder nass ist:
Akku reinigen und trocknen lassen.
► Akku nicht verändern.
► Gegenstände nicht in die Öffnungen des
Akkus stecken.
► Elektrische Kontakte des Akkus nicht mit
metallischen Gegenständen verbinden und
kurzschließen.
►Akku nicht öffnen.
► Abgenutzte oder beschädigte Hinweisschil‐
der ersetzen.
■ Aus einem beschädigten Akku kann Flüssig‐
keit austreten. Falls die Flüssigkeit mit der
Haut oder den Augen in Kontakt kommt, kön‐
nen die Haut oder die Augen gereizt werden.
►Kontakt mit der Flüssigkeit vermeiden.
► Falls Kontakt mit der Haut aufgetreten ist:
Betroffene Hautstellen mit reichlich Wasser
und Seife abwaschen.
►Falls Kontakt mit den Augen aufgetreten ist:
Augen mindestens 15 Minuten mit reichlich
Wasser spülen und einen Arzt aufsuchen.
■Ein beschädigter oder defekter Akku kann
ungewöhnlich riechen, rauchen oder brennen.
Personen können schwer verletzt oder getötet
werden und Sachschaden kann entstehen.
►Falls der Akku ungewöhnlich riecht oder
raucht: Akku nicht verwenden und von
brennbaren Stoffen fernhalten.
►Falls der Akku brennt: Versuchen, den
Akku mit einem Feuerlöscher oder Wasser
zu löschen.
4.7 Arbeiten
WARNUNG
■Der Benutzer kann in bestimmten Situationen
nicht mehr konzentriert arbeiten. Der Benutzer
kann stolpern, fallen und schwer verletzt wer‐
den.
► Ruhig und überlegt arbeiten.
► Falls die Lichtverhältnisse und Sichtverhält‐
nisse schlecht sind: Nicht mit dem Rasen‐
lüfter arbeiten.
►Rasenlüfter alleine bedienen.
► Auf Hindernisse achten.
► Rasenlüfter nicht kippen.
► Auf dem Boden stehend arbeiten und das
Gleichgewicht halten.
► Falls Ermüdungserscheinungen auftreten:
Eine Arbeitspause einlegen.
► Falls an einem Hang vertikutiert oder
gestriegelt wird: Quer zum Hang vertikutie‐
ren oder striegeln.
►An steilen Hängen nicht vertikutieren oder
striegeln.
■ Die sich drehendende Walze kann den Benut‐
zer schneiden. Der Benutzer kann schwer ver‐
letzt werden.
► Sich drehende Walze nicht berüh‐
ren.
■ Falls die Walze durch einen Gegenstand blo‐
ckiert ist: Rasenlüfter ausschalten, Siche‐
rungsschlüssel abziehen und Akku heraus‐
nehmen. Erst dann den Gegenstand beseiti‐
gen.
■Falls sich der Rasenlüfter während der Arbeit
verändert oder sich ungewohnt verhält, kann
der Rasenlüfter in einem nicht sicherheitsge‐
rechten Zustand sein. Personen können
schwer verletzt werden und Sachschaden
kann entstehen.
►Arbeit beenden, Rasenlüfter ausschalten,
Sicherungschlüssel abziehen, Akku heraus‐
nehmen und einen STIHL Fachhändler auf‐
suchen.
■Während der Arbeit können Vibrationen durch
den Rasenlüfter entstehen.
► Handschuhe tragen.
► Arbeitspausen machen.
► Falls Anzeichen einer Durchblutungsstö‐
rung auftreten: Einen Arzt aufsuchen.
■ Falls während der Arbeit die Walze auf einen
fremden Gegenstand trifft, kann dieser oder
Teile davon mit hoher Geschwindigkeit hoch‐
geschleudert werden. Personen können ver‐
letzt werden und Sachschaden kann entste‐
hen.
►Fremde Gegenstände aus dem Arbeitsbe‐
reich entfernen.
► Hindernisse (z. B. Wurzeln, Baumstümpfe)
kennzeichnen und umfahren.
4 Sicherheitshinweise deutsch
0478-670-9809-B 7

■ Wenn der Schaltbügel losgelassen wird, dreht
sich die Walze noch kurze Zeit weiter. Perso‐
nen können schwer verletzt werden.
►Warten, bis die Walze sich nicht mehr
dreht.
■ Falls die sich drehende Walze auf einen har‐
ten Gegenstand trifft, können Funken entste‐
hen. Funken können in leicht brennbarer
Umgebung Brände auslösen. Personen kön‐
nen schwer verletzt oder getötet werden und
Sachschaden kann entstehen.
►Nicht in einer leicht brennbaren Umgebung
arbeiten.
GEFAHR
■ Falls in der Umgebung von spannungsführen‐
den Leitungen gearbeitet wird, kann die Walze
mit den spannungsführenden Leitungen in
Kontakt kommen und diese beschädigen. Der
Benutzer kann schwer verletzt oder getötet
werden.
►Nicht in der Umgebung von spannungsführ‐
enden Leitungen arbeiten.
■ Falls bei einem Gewitter gearbeitet wird, kann
der Benutzer vom Blitz getroffen werden. Der
Benutzer kann schwer verletzt oder getötet
werden.
►Falls es gewittert: Nicht arbeiten.
4.8 Transportieren
4.8.1 Transportieren
WARNUNG
■Während des Transports kann der Rasenlüfter
umkippen oder sich bewegen. Personen kön‐
nen verletzt werden und Sachschaden kann
entstehen.
►Rasenlüfter ausschalten.
► Warten, bis die Walze sich nicht mehr
dreht.
► Sicherungsschlüssel abziehen.
► Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Transportposition einstellen.
► Rasenlüfter über Hindernisse (z. B. Trep‐
penstufen, Bordsteine) tragen.
► Rasenlüfter mit Spanngurten, Riemen oder
einem Netz so sichern, dass er nicht umkip‐
pen und sich nicht bewegen kann.
4.8.2 Akku
WARNUNG
■Der Akku ist nicht gegen alle Umgebungseinf‐
lüsse geschützt. Falls der Akku bestimmten
Umgebungseinflüssen ausgesetzt ist, kann
der Akku beschädigt werden und Sachscha‐
den kann entstehen.
►Einen beschädigten Akku nicht transportie‐
ren.
► Akku in einer elektrisch nicht leitfähigen
Verpackung transportieren.
■ Während des Transports kann der Akku
umkippen oder sich bewegen. Personen kön‐
nen verletzt werden und Sachschaden kann
entstehen.
►Akku in der Verpackung so verpacken,
dass er sich nicht bewegen kann.
► Verpackung so sichern, dass sie sich nicht
bewegen kann.
4.9 Aufbewahren
4.9.1 Aufbewahren
WARNUNG
■ Kinder können die Gefahren des Rasenlüfters
nicht erkennen und nicht einschätzen. Kinder
können schwer verletzt werden.
► Sicherungsschlüssel abziehen.
► Akku herausnehmen.
► Rasenlüfter außerhalb der Reichweite von
Kindern aufbewahren.
■ Die elektrischen Kontakte an dem Rasenlüfter
und metallische Bauteile können durch Feuch‐
tigkeit korrodieren. Der Rasenlüfter kann
beschädigt werden.
► Sicherungsschlüssel abziehen.
► Akku herausnehmen.
► Rasenlüfter sauber und trocken aufbewah‐
ren.
deutsch 4 Sicherheitshinweise
8 0478-670-9809-B

4.9.2 Akku
WARNUNG
■Kinder können die Gefahren des Akkus nicht
erkennen und nicht einschätzen. Kinder kön‐
nen schwer verletzt werden.
►Akku außerhalb der Reichweite von Kin‐
dern aufbewahren.
■ Der Akku ist nicht gegen alle Umgebungseinf‐
lüsse geschützt. Falls der Akku bestimmten
Umgebungseinflüssen ausgesetzt ist, kann
der Akku beschädigt werden.
►Akku sauber und trocken aufbewahren.
► Akku in einem geschlossenen Raum aufbe‐
wahren.
► Akku getrennt vom Rasenlüfter und dem
Ladegerät aufbewahren.
► Akku in einer elektrisch nicht leitfähigen
Verpackung aufbewahren.
► Akku im Temperaturbereich zwischen -
10 °C und + 50 °C aufbewahren.
4.10 Reinigen, Warten und Reparie‐
ren
WARNUNG
■ Falls während der Reinigung, Wartung oder
Reparatur der der Sicherungschlüssel und der
Akku eingesetzt ist, kann der Rasenlüfter
unbeabsichtigt eingeschaltet werden. Perso‐
nen können schwer verletzt werden und Sach‐
schaden kann entstehen.
►Warten, bis die Walze sich nicht mehr
dreht.
► Sicherungsschlüssel abziehen.
► Akku herausnehmen.
■ Scharfe Reinigungsmittel, das Reinigen mit
einem Wasserstrahl oder spitzen Gegenstän‐
den können den Rasenlüfter, die Walzen und
den Akku beschädigen. Falls der Rasenlüfter
die Walzen und der Akku nicht richtig gereinigt
werden, können Bauteile nicht mehr richtig
funktionieren und Sicherheitseinrichtungen
außer Kraft gesetzt werden. Personen können
schwer verletzt werden.
► Rasenlüfter, Walzen und Akku so reinigen,
wie es in dieser Gebrauchsanleitung
beschrieben ist.
■Falls der Rasenlüfter, die Walzen oder der
Akku nicht richtig gewartet oder repariert wer‐
den, können Bauteile nicht mehr richtig funkti‐
onieren und Sicherheitseinrichtungen außer
Kraft gesetzt werden. Personen können
schwer verletzt oder getötet werden.
►Rasenlüfter und Akku nicht selbst warten
oder reparieren.
► Falls der Rasenlüfter oder der Akku gewar‐
tet oder repariert werden muss: Einen
STIHL Fachhändler aufsuchen.
►Walzen so warten, wie es in dieser
Gebrauchsanleitung beschrieben ist.
■ Während der Reinigung, Wartung oder Repa‐
ratur der Walzen können sich die Messer und
Federzinken bewegen. Der Benutzer kann
sich an scharfen Schneidkanten schneiden
und verletzt werden.
►Arbeitshandschuhe aus widerstandsfähi‐
gem Material tragen.
5 Rasenlüfter einsatzbereit
machen
5.1 Rasenlüfter einsatzbereit
machen
Vor jedem Arbeitsbeginn müssen folgende
Schritte durchgeführt werden:
► Sicherstellen, dass sich folgende Bauteile im
sicherheitsgerechten Zustand befinden:
–Rasenlüfter, 4.6.
–Walzen, 4.6.2.
–Akku, 4.6.3.
►Akku prüfen, 12.3.
►Akku vollständig laden, 6.1
►Rasenlüfter reinigen, 17.
►Walzen prüfen, 12.2.
►Lenker anbauen, 7.1
► Sicherstellen, dass sich keine Walze im Trans‐
portschacht befindet, 7.2.
►Lenker aufklappen und einstellen, 8.1.
► Falls das aus dem Rasen gelöste Material im
Fangkorb aufgefangen werden soll: Fangkorb
einhängen, 7.3.2.
► Falls das aus dem Rasen gelöste Material hin‐
ten ausgeworfen werden soll: Fangkorb aus‐
hängen, 7.3.3.
►Arbeitstiefe einstellen, 13.2.
►Bedienungselemente prüfen, 12.1.
► Falls die Schritte nicht durchgeführt werden
können: Rasenlüfter nicht verwenden und
einen STIHL Fachhändler aufsuchen.
5 Rasenlüfter einsatzbereit machen deutsch
0478-670-9809-B 9

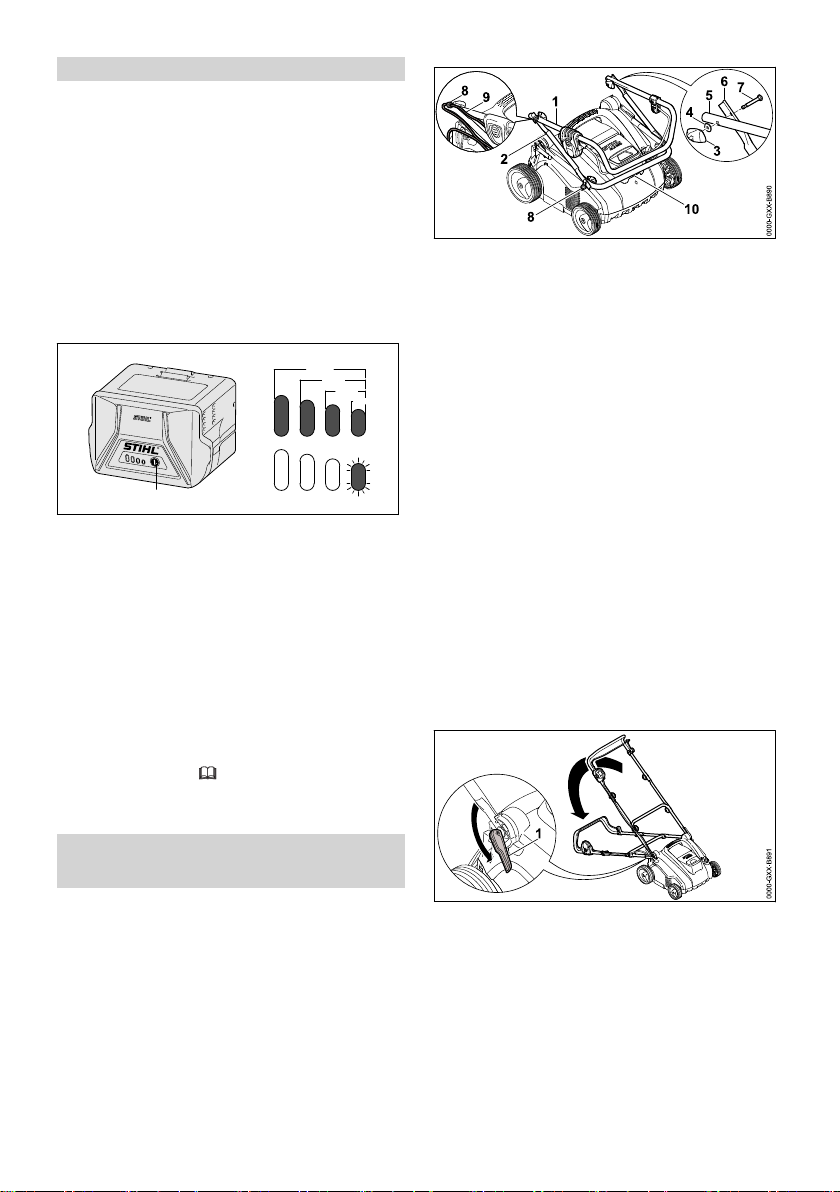

6 Akku laden und LEDs
6.1 Akku laden
Die Ladezeit hängt von verschiedenen Einflüs‐
sen ab, z. B. von der Temperatur des Akkus oder
von der Umgebungstemperatur. Die tatsächliche
Ladezeit kann von der angegebenen Ladezeit
abweichen. Die Ladezeit ist unter www.stihl.com/
charging-times angegeben.
► Akku so laden, wie es in der Gebrauchsanlei‐
tung Ladegerät STIHL AL 101, 300, 500
beschrieben ist.
6.2 Ladezustand anzeigen
1
0000-GXX-0629-A0
20-40%
40-60%
60-80%
80-100%
0-20%
► Drucktaste (1) drücken.
Die LEDs leuchten ca. 5 Sekunden lang grün
und zeigen den Ladezustand an.
► Falls die rechte LED grün blinkt: Akku laden.
6.3 LEDs am Akku
Die LEDs können den Ladezustand des Akkus
oder Störungen anzeigen. Die LEDs können
grün oder rot leuchten oder blinken.
Falls die LEDs grün leuchten oder blinken, wird
der Ladezustand angezeigt.
► Falls die LEDs rot leuchten oder blinken: Stö‐
rungen beheben, 20.1.
Im Rasenlüfter oder im Akku besteht eine Stö‐
rung.
7 Rasenlüfter zusammen‐
bauen
7.1 Lenker anbauen
► Rasenlüfter ausschalten , Sicherungschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Halter (8) auf die Schrauben (7) schieben.
► Lenkeroberteil (1) und Lenkermittelteil (2) so
ausrichten, dass die Bohrungen fluchten.
► Schraube (7) einsetzen und so ausrichten,
dass auf beiden Seiten der Schraubenkopf
bündig am Lenkermittelteil (2) anliegt.
► Scheibe (4) auf Schraube (7) legen.
► Flügelmutter (3) eindrehen.
► Lenkerunterteil (10) und Lenkermittelteil (2) so
ausrichten, dass die Bohrungen fluchten.
► Schraube (7) einsetzen und so ausrichten,
dass auf beiden Seiten der Schraubenkopf
bündig am Lenkermittelteil (2) anliegt.
► Scheibe (4) auf Schraube (7) legen.
► Flügelmutter (3) eindrehen.
► Kabel (9) in die Halter (8) drücken.
Der Lenker muss nicht wieder abgebaut werden.
7.2 Striegelwalze vor der ersten
Inbetriebnahme aus Transport‐
schacht entfernen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Schnellspanner (1) öffnen und Lenker nach
hinten ablegen.
► Rasenlüfter am unteren Transportgriff festhal‐
ten und nach hinten aufstellen.
deutsch 6 Akku laden und LEDs
10 0478-670-9809-B

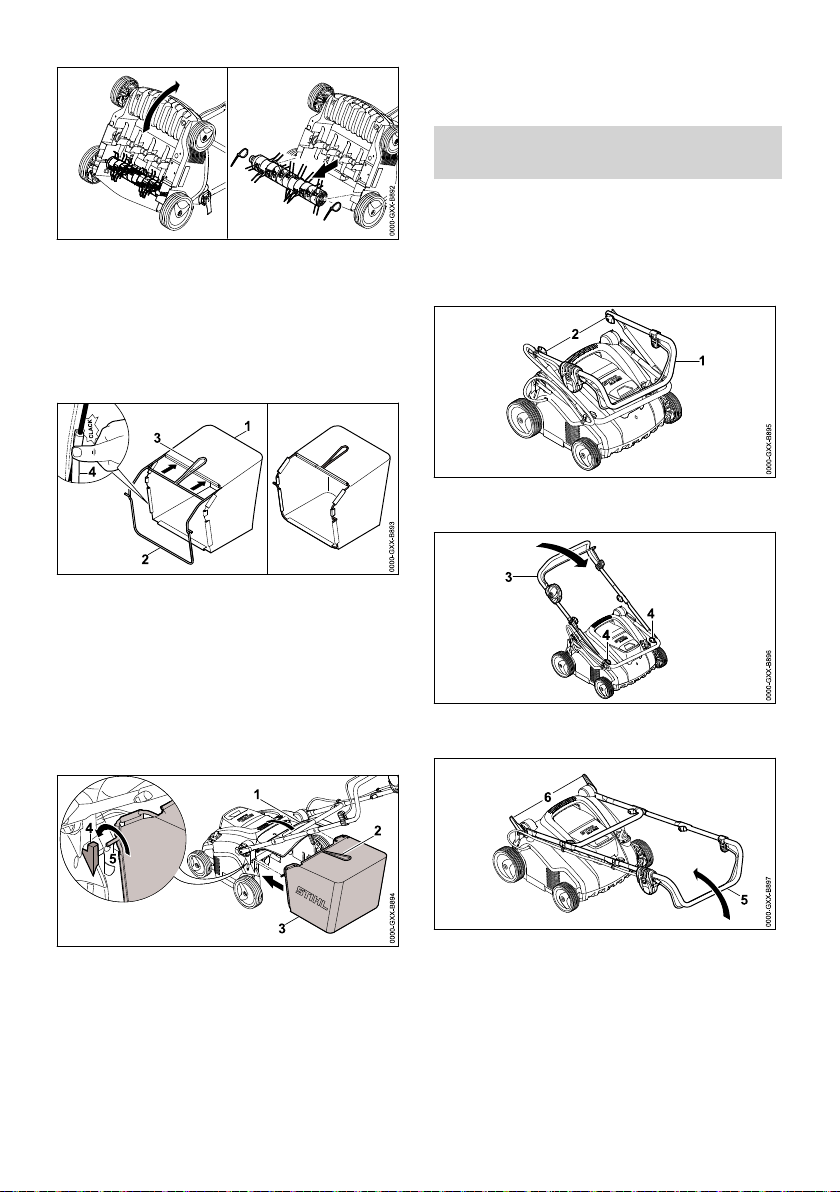

► Kabelbinder entfernen.
► Striegelwalze aus dem Transportschacht zie‐
hen und sicher aufbewahren.
7.3 Fangkorb zusammenbauen,
einhängen und aushängen
7.3.1 Fangkorb zusammenbauen
► Gewebe (1) so über den Rahmen (2) ziehen,
dass sich die Bodenplatte unten und der
Griff (3) an der Außenseite des Gewebes
befinden.
► Kunststoffprofile (4) auf den Rahmen drücken.
Die Kunststoffprofile rasten mit einem Klick
ein.
7.3.2 Fangkorb einhängen
► Rasenlüfter ausschalten.
► Auswurfklappe (1) öffnen und halten.
► Fangkorb (3) am Griff (2) greifen und die
Achse (5) in die Aufnahme (4) einhängen.
► Auswurfklappe (1) auf dem Fangkorb (3) able‐
gen.
7.3.3 Fangkorb aushängen
► Rasenlüfter ausschalten.
► Rasenlüfter auf eine ebene Fläche stellen.
► Auswurfklappe öffnen und halten.
► Fangkorb am Griff nach oben abnehmen.
► Auswurfklappe schließen.
8 Rasenlüfter für den Benut‐
zer einstellen
8.1 Lenker aufklappen und einstel‐
len
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Lenkeroberteil (1) aufklappen.
► Flügelmuttern (2) anziehen.
► Lenkermittelteil (3) aufklappen.
► Flügelmuttern (4) anziehen.
► Schnellspanner (6) öffnen.
► Lenker (5) vollständig aufklappen.
8 Rasenlüfter für den Benutzer einstellen deutsch
0478-670-9809-B 11

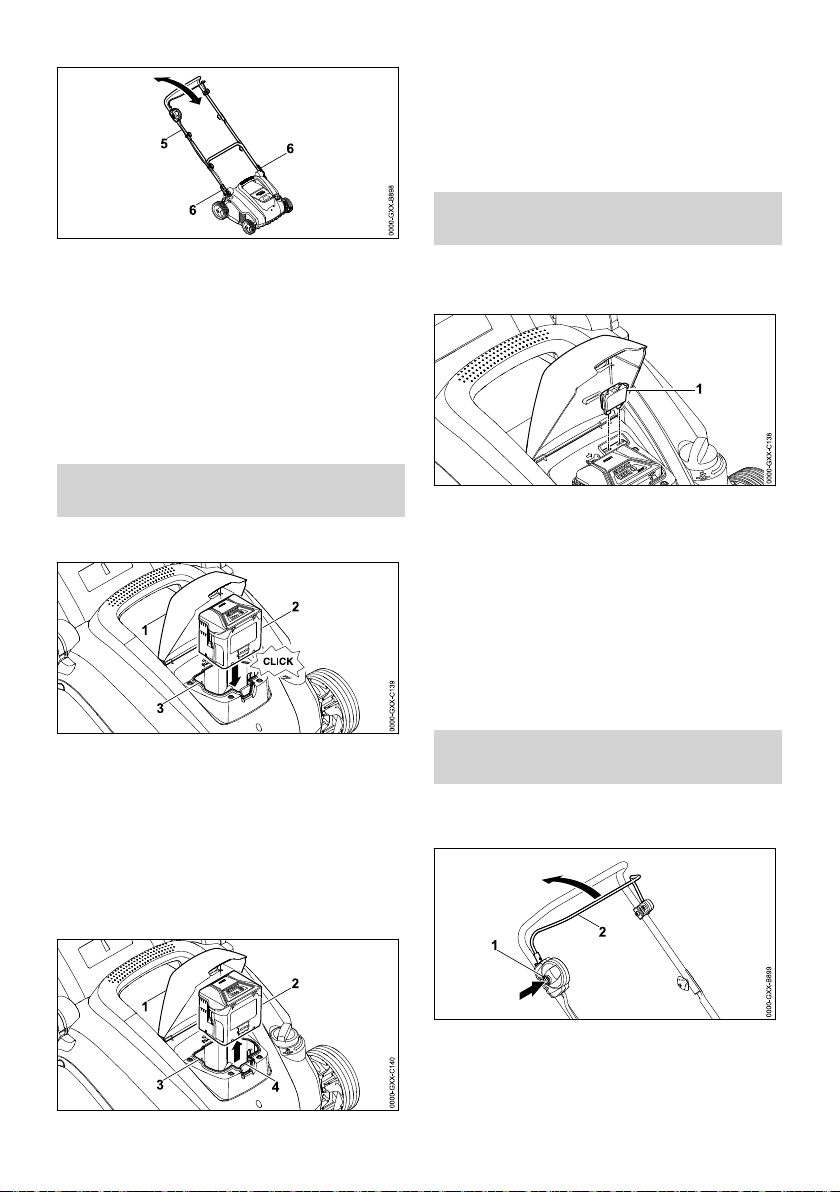

► Lenker (5) in gewünschter Position ausrichten
und mit Schnellspanner (6) feststellen.
8.2 Lenker zusammenklappen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Schnellspanner öffnen.
► Lenker nach vorne umklappen und darauf
achten, dass das Kabel nicht eingeklemmt
wird.
9 Akku einsetzen und
herausnehmen
9.1 Akku einsetzen
► Klappe (1) bis zum Anschlag öffnen und hal‐
ten.
► Akku (2) bis zum Anschlag in den Akku-
Schacht (3) drücken.
Der Akku (2) rastet mit einem Klick ein und ist
verriegelt.
► Klappe (1) schließen.
9.2 Akku herausnehmen
► Rasenlüfter auf eine ebene Fläche stellen.
► Klappe (1) bis zum Anschlag öffnen und hal‐
ten.
► Sperrhebel (4) drücken.
Der Akku (2) ist entriegelt.
► Akku (2) herausnehmen.
► Klappe (1) schließen.
10 Sicherungsschlüssel ein‐
stecken und abziehen
10.1 Sicherungsschlüssel einste‐
cken
► Klappe (1) bis zum Anschlag öffnen und hal‐
ten.
► Sicherungsschlüssel (2) in die Schlüsselauf‐
nahme (3) stecken.
► Klappe (1) schließen.
10.2 Sicherungsschlüssel abziehen
► Klappe bis zum Anschlag öffnen und halten.
► Sicherungsschlüssel abziehen.
► Klappe schließen.
► Sicherungsschlüssel außerhalb der Reich‐
weite von Kindern aufbewahren.
11 Rasenlüfter einschalten
und ausschalten
11.1 Rasenlüfter einschalten
► Rasenlüfter auf eine ebene Fläche stellen.
► Sperrknopf (1) mit der rechten Hand drücken
und gedrückt halten.
deutsch 9 Akku einsetzen und herausnehmen
12 0478-670-9809-B

► Schaltbügel (2) mit der linken Hand vollständig
in Richtung des Lenkers ziehen und so halten,
dass der Daumen den Lenker umschließt.
Die Walze dreht sich.
► Sperrknopf (1) loslassen.
► Lenker und Schaltbügel (2) mit der rechten
Hand so festhalten, dass der Daumen den
Lenker umschließt.
11.2 Rasenlüfter ausschalten
► Schaltbügel loslassen.
► Warten, bis sich die Walze nicht mehr dreht.
► Falls sich die Walze weiter dreht: Sicherungs‐
schlüssel abziehen, Akku herausnehmen und
einen STIHL Fachhändler aufsuchen.
Der Rasenlüfter ist defekt.
12 Rasenlüfter und Akku prü‐
fen
12.1 Bedienungselemente prüfen
Sperrknopf und Schaltbügel
► Sicherungsschlüssel abziehen.
► Akku herausnehmen.
► Sperrknopf drücken und wieder loslassen.
► Schaltbügel vollständig in Richtung des Lenk‐
ers ziehen und wieder loslassen.
► Falls der Sperrknopf oder der Schaltbügel
schwergängig ist oder nicht in die Ausgangs‐
position zurückfedert: Rasenlüfter nicht ver‐
wenden und einen STIHL Fachhändler aufsu‐
chen.
Der Sperrknopf oder der Schaltbügel ist
defekt.
Rasenlüfter einschalten
► Sicherungsschlüssel einstecken.
► Akku einsetzen.
► Sperrknopf mit der rechten Hand drücken und
gedrückt halten.
► Schaltbügel mit der linken Hand vollständig in
Richtung des Lenkers ziehen und so halten,
dass der Daumen den Lenker umschließt.
Die Walze dreht sich.
► Falls 3 LEDs rot blinken: Sicherungschlüssel
abziehen, Akku herausnehmen und einen
STIHL Fachhändler aufsuchen.
In dem Rasenlüfter besteht eine Störung.
► Falls die Walze sich nicht dreht: Rasenlüfter
ausschalten, Sicherungsschlüssel abziehen,
Akku herausnehmen und einen STIHL Fach‐
händler aufsuchen.
Der Rasenlüfter ist defekt.
► Sperrknopf und Schaltbügel loslassen.
Die Walze dreht sich nach kurzer Zeit nicht
mehr.
► Falls sich die Walze weiter dreht: Sicherungs‐
schlüssel abziehen, Akku herausnehmen und
einen STIHL Fachhändler aufsuchen.
Der Rasenlüfter ist defekt.
12.2 Walzen prüfen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
►Rasenlüfter aufstellen, 17.1.
► Länge der Messer kontrollieren.
Die Mindestlänge der Messer ist gekennzeich‐
net.
► Falls die Mindestlänge unterschritten ist:
Walze ersetzen, 21.2.
► Falls die Messer verbogen sind: Einen STIHL
Fachhändler aufsuchen.
► Falls Unklarheiten bestehen: Einen STIHL
Fachhändler aufsuchen.
12.3 Akku prüfen
► Drucktaste am Akku drücken.
Die LEDs leuchten oder blinken.
► Falls die LEDs nicht leuchten oder blinken:
Akku nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
Im Akku besteht eine Störung.
13 Mit dem Rasenlüfter arbei‐
ten
13.1 Rasenlüfter halten und führen
► Lenker mit beiden Händen so festhalten, dass
die Daumen den Lenker umschließen.
12 Rasenlüfter und Akku prüfen deutsch
0478-670-9809-B 13

13.2 Arbeitstiefe und Transportposi‐
tion einstellen
Die Arbeitstiefe kann stufenlos eingestellt wer‐
den.
Arbeitstiefe einstellen
► Drehrad (1) in die gewünschte Position stellen.
Die Walze hebt und senkt sich.
Transportposition einstellen
► Drehrad (1) gegen den Uhrzeigersinn in die
höchste Position drehen.
Die Walze hebt sich und berührt nicht mehr
den Boden.
13.3 Rasenfläche vorbereiten
Je kürzer der Rasen gemäht ist, desto besser
lässt er sich mit dem Rasenlüfter bearbeiten. Die
ideale Grashöhe liegt zwischen 2 bis 3 cm.
► Gegenstände aus dem Arbeitsbereich entfer‐
nen.
► Ortsunveränderliche Hindernisse (z. B. Wur‐
zeln und Baumstämme) markieren.
► Falls das Gras höher als 3 cm ist: Rasen
mähen.
13.4 Vertikutieren und Striegeln
Vertikutieren mit der Vertikutierwalze
Beim Vertikutieren wird die Grasnarbe angeritzt,
dabei werden Unkraut, Moos, altes Schnittgut
und Rasenfilz entfernt.
► Arbeitstiefe einstellen.
► Vor dem Beginn die Walze in die höchste
Position bringen.
► Walze langsam senken, um den Boden nur
anzuritzen. Die ideale Einritztiefe liegt zwi‐
schen 2 bis 3 mm.
Die Graswurzel wird nicht beschädigt.
► Rasenlüfter langsam und kontrolliert vorwärts
schieben.
► Längeres Verweilen auf einer Stelle vermei‐
den.
Striegeln mit der Striegelwalze
Beim Striegeln wird Rasenfilz und das über‐
schüssige Moos, welches vorher durch das Verti‐
kutieren gelockert wurde, sorgfältig aus dem
Rasen gekämmt.
Zusätzlich wird einer Bodenverdichtung und dem
daraus resultierenden Sauerstoffmangel im
Boden entgegengewirkt.
► Arbeitstiefe einstellen.
► Vor dem Beginn die Walze in die höchste
Position bringen.
► Walze langsam senken bis die Federzinken
den Boden berühren.
► Rasenlüfter langsam und kontrolliert vorwärts
schieben.
► Längeres Verweilen auf einer Stelle vermei‐
den.
deutsch 13 Mit dem Rasenlüfter arbeiten
14 0478-670-9809-B

13.5 Fangkorb entleeren
► Fangkorb (1) am Griff nach oben abnehmen.
► Fangkorb (1) entleeren.
14 Nach dem Arbeiten
14.1 Nach dem Arbeiten
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Falls der Rasenlüfter nass ist: Rasenlüfter
trocknen lassen.
► Rasenlüfter reinigen.
Rasenfläche nach dem Vertikutieren pflegen
► Rasenfläche gründlich von Vertikutiergut
befreien.
► Rasen düngen und eventuelle kahle Stellen
nachsäen.
► Rasenfläche gründlich bewässern.
Rasenfläche nach dem Striegeln pflegen
► Rasenfläche gründlich von Pflanzenresten
befreien.
► Rasenfläche gründlich bewässern.
15 Transportieren
15.1 Rasenlüfter transportieren
► Rasenlüfter ausschalten.
► Sicherungsschlüssel abziehen und Akku
herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Fangkorb aushängen
► Transportposition einstellen.
Rasenlüfter schieben
► Rasenlüfter langsam und kontrolliert vorwärts
schieben.
Rasenlüfter tragen
► Falls der Rasenlüfter mit ausgeklapptem Len‐
ker getragen wird:
► Arbeitshandschuhe aus widerstandsfähigem
Material tragen.
► Rasenlüfter von einer Person mit beiden

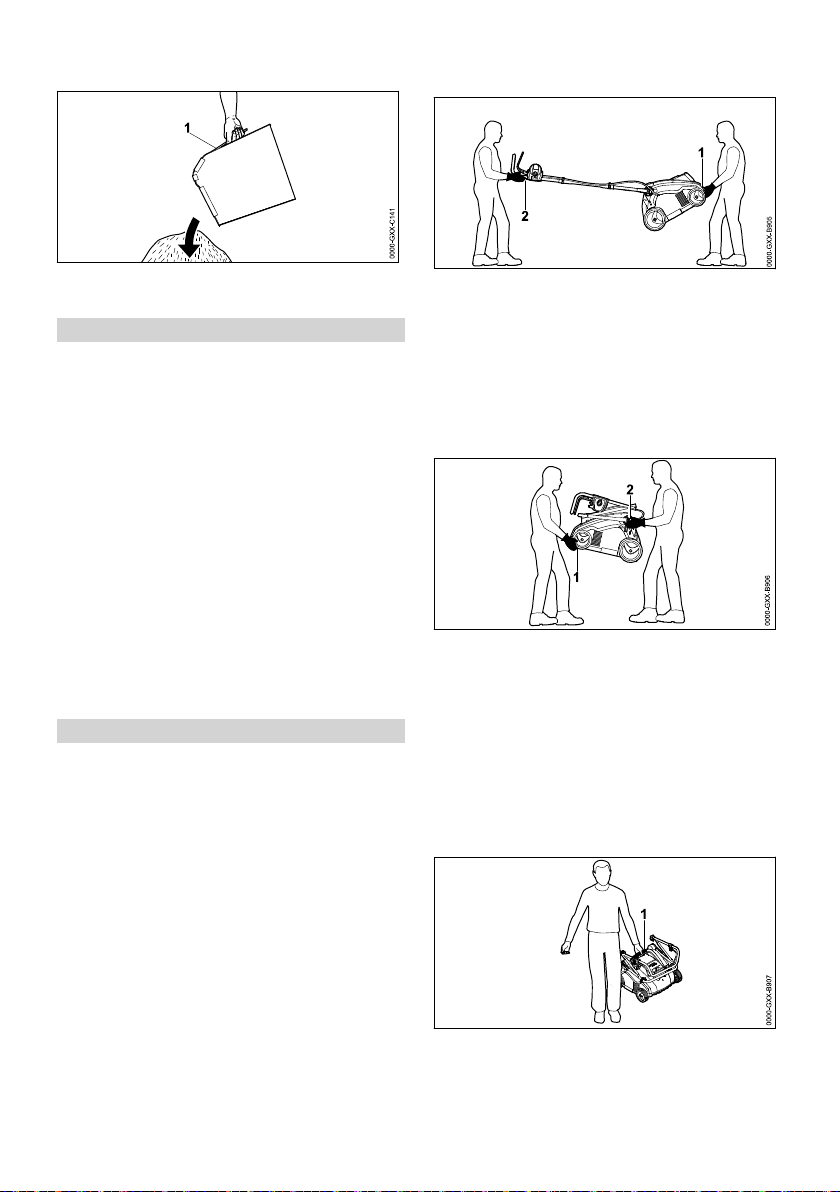

Händen am unteren Tragegriff (1) festhalten
und von einer anderen Person mit beiden
Händen am Lenker (2) festhalten.
► Rasenlüfter zu zweit anheben und tragen.
► Falls der Rasenlüfter mit eingeklapptem Len‐
ker getragen wird:
► Lenker einklappen.
► Arbeitshandschuhe aus widerstandsfähigem
Material tragen.
► Rasenlüfter von einer Person mit beiden
Händen am unteren Tragegriff (1) vorne
festhalten und von einer anderen Person
mit beiden Händen an den Aufnahmen des
Lenkerunterteils (2) festhalten.
► Rasenlüfter zu zweit anheben und tragen.
► Falls der Rasenlüfter alleine getragen wird:
► Lenker einklappen.
► Rasenlüfter am oberen Tragegriff (1) fest‐
halten.
► Rasenlüfter anheben und tragen.
14 Nach dem Arbeiten deutsch
0478-670-9809-B 15

Rasenlüfter in einem Fahrzeug transportieren
► Rasenlüfter so sichern, dass der Rasenlüfter
nicht umkippt und sich nicht bewegen kann.
15.2 Akku transportieren
► Rasenlüfter ausschalten und Akku herausneh‐
men.
► Sicherstellen, dass der Akku im sicherheitsge‐
rechten Zustand ist.
► Akku so verpacken, dass folgende Bedingun‐
gen erfüllt sind:
–Die Verpackung ist elektrisch nicht leitfähig.
–Der Akku kann sich in der Verpackung nicht
bewegen.
► Verpackung so sichern, dass sie sich nicht
bewegen kann.
Der Akku unterliegt den Anforderungen zum
Transport gefährlicher Güter. Der Akku ist als UN
3480 (Lithium-Ionen-Batterien) eingestuft und
wurde gemäß UN Handbuch Prüfungen und Kri‐
terien Teil III, Unterabschnitt 38.3 geprüft.
Die Transportvorschriften sind unter
www.stihl.com/safety-data-sheets angegeben.
16 Aufbewahren
16.1 Rasenlüfter aufbewahren
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Transportposition einstellen.
► Rasenlüfter so aufbewahren, dass folgende
Bedingungen erfüllt sind:
–Der Rasenlüfter ist außerhalb der Reich‐
weite von Kindern.
–Der Rasenlüfter ist sauber und trocken.
16.2 Akku aufbewahren
STIHL empfiehlt, den Akku in einem Ladezu‐
stand zwischen 40 % und 60 % (2 grün leucht‐
ende LEDs) aufzubewahren.
► Akku so aufbewahren, dass folgende Bedin‐
gungen erfüllt sind:
–Der Akku ist außerhalb der Reichweite von
Kindern.
–Der Akku ist sauber und trocken.
–Der Akku ist in einem geschlossenen Raum.
–Der Akku ist getrennt von dem Rasenlüfter
und dem Ladegerät.
–Der Akku ist in einer elektrisch nicht leitfähi‐
gen Verpackung.
–Der Akku ist im Temperaturbereich zwi‐
schen ‑ 10 °C und + 50 °C.
17 Reinigen
17.1 Rasenlüfter aufstellen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Transportposition einstellen.
► Fangkorb aushängen.
►Lenker in die tiefste Stellung bringen, 8.1.
► Mit der linken Hand den Lenker nach unten
drücken und halten.
► Mit der rechten Hand den Rasenlüfter am
unteren Transportgrifff festhalten und nach
hinten aufstellen.
17.2 Rasenlüfter reinigen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter auf eine ebene Fläche stellen.
► Rasenlüfter mit einem feuchten Tuch reinigen.
► Auswurfkanal mit einer weichen Bürste oder
einem feuchten Tuch reinigen.
► Fremdkörper aus dem Akku-Schacht entfer‐
nen und den Akku-Schacht mit einem feuch‐
ten Tuch reinigen.
► Elektrische Kontakte im Akku-Schacht mit
einem Pinsel oder einer weichen Bürste reini‐
gen.
► Lüftungsschlitze mit einem Pinsel reinigen.
► Rasenlüfter aufstellen.
► Bereich um die Walze und die Walze mit einer
weichen Bürste oder einem feuchten Tuch rei‐
nigen.
17.3 Akku reinigen
► Akku mit einem feuchten Tuch reinigen.
18 Warten
18.1 Wartungsintervalle
Wartungsintervalle sind abhängig von den
Umgebungsbedingungen und den Arbeitsbedin‐
gungen. STIHL empfiehlt folgende Wartungsin‐
tervalle:
Nach jedem fünften Wechsel der Walzen.
deutsch 16 Aufbewahren
16 0478-670-9809-B

► Befestigungsschrauben der Walze von einem
STIHL Fachhändler ersetzen lassen.
Jährlich
► Rasenlüfter von einem STIHL Fachhändler
warten lassen.
18.2 Walze abbauen und anbauen
18.2.1 Walze abbauen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter aufstellen.
► Schrauben (1) herausdrehen.
► Verbaute Walze (3) zusammen mit dem Hal‐
ter (2) entnehmen.
18.2.2 Walze anbauen
► Rasenlüfter ausschalten, Sicherungsschlüssel
abziehen und Akku herausnehmen.
► Rasenlüfter aufstellen.
► Vertikutierwalze (2) oder Striegelwalze (4)
zusammen mit dem Halter (3) in die Aufnahme
stecken.
► Schrauben (1) eindrehen und fest anziehen.
19 Reparieren
19.1 Rasenlüfter und Akku reparie‐
ren
Der Benutzer kann den Rasenlüfter, den Akku
und die Walzen nicht selbst reparieren.
► Falls der Rasenlüfter, der Akku oder die Wal‐
zen beschädigt sind: Rasenlüfter, Akku oder
Walzen nicht verwenden und einen STIHL
Fachhändler aufsuchen.
► Falls Hinweisschilder unleserlich oder beschä‐
digt sind: Hinweisschilder von einem STIHL
Fachhändler ersetzen lassen.
20 Störungen beheben
20.1 Störungen des Rasenlüfter oder des Akkus beheben
Störung LEDs am Akku Ursache Abhilfe
Der Rasenlüfter
läuft beim Ein‐
schalten nicht
an.
1 LED blinkt
grün. Der Ladezustand des Akkus ist zu gering. ► Akku laden.
1 LED leuchtet
rot. Der Akku ist zu warm oder zu kalt. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.
► Akku abkühlen oder erwärmen lassen.
3 LEDs blinken
rot. In dem Rasenlüfter besteht eine Störung. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.
► Elektrische Kontakte im Akku-Schacht
reinigen.
► Akku einsetzen.
► Rasenlüfter einschalten.
► Falls weiterhin 3 LEDs rot blinken:
Rasenlüfter nicht verwenden und einen
STIHL Fachhändler aufsuchen.
3 LEDs leuch‐
ten rot. Der Rasenlüfter ist zu warm. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.
► Rasenlüfter abkühlen lassen.
4 LEDs blinken
rot.
Im Akku besteht eine
Störung. ► Akku herausnehmen und erneut einset‐ zen.
► Rasenlüfter einschalten.
19 Reparieren deutsch
0478-670-9809-B 17

Störung LEDs am Akku Ursache Abhilfe
► Falls weiterhin 4 LEDs rot blinken: Akku
nicht verwenden und einen STIHL Fach‐
händler aufsuchen.
Die elektrische Ver‐
bindung zwischen
dem Rasenlüfter und
dem Akku ist unter‐
brochen.
► Sicherungsschlüssel abziehen.
► Akku herausnehmen.
► Elektrische Kontakte im Akku-Schacht
reinigen.
► Sicherungsschlüssel einstecken.
► Akku einsetzen.
Der Rasenlüfter oder
der Akku sind feucht. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.
► Rasenlüfter reinigen.
► Rasenlüfter oder Akku trocknen lassen.
Der Widerstand an der Walze ist zu groß. ► Arbeitstiefe verringern. ► Grashöhe prüfen und gegebenfalls
mähen.
Der Bereich um die
Walze ist verstopft. ► Rasenlüfter reinigen.
Der Rasenlüfter
schaltet im
Betrieb ab.
3 LEDs leuch‐
ten rot. Der Rasenlüfter ist zu warm. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.
► Rasenlüfter abkühlen lassen.
► Rasenlüfter reinigen.
► Rasenlüfter nicht zu oft in kurzer Zeit
einschalten.
► Arbeitstiefe verringern.
► Niedrigeres Gras vertikutieren oder strie‐
geln.
Die Walze ist blo‐
ckiert. ► Sicherungsschlüssel abziehen. ► Akku herausnehmen.
► Rasenlüfter reinigen.
Es besteht eine elekt‐
rische Störung. ► Akku herausnehmen und erneut einset‐ zen.
► Rasenlüfter einschalten.
Der Rasenlüfter
vibriert im
Betrieb stark.
Die Schrauben am
Halter der Walze sind
lose.
► Schrauben fest anziehen.
Die Walze ist nicht
richtig ausgewuchtet. ► Einen STIHL Fachhändler aufsuchen.
Die Betriebszeit
des Rasenlüfters
ist zu kurz.
Der Akku ist nicht voll‐
ständig geladen. ► Akku vollständig laden.
Die Lebensdauer des
Akkus ist überschrit‐
ten.
► Akku ersetzen.
Der Bereich um die
Walze ist verstopft. ► Rasenlüfter reinigen.
Die Walze ist stumpf
oder verschlissen. ► Walzen prüfen.
Der Widerstand an
der Walze ist zu groß. ► Arbeitstiefe verringern. ► Niedrigeres Gras vertikutieren oder strie‐
geln.
Der Akku klemmt
beim Einsetzen
in den Akku-
Schacht.
Die Führungen oder
elektrischen Kontakte
im Akku-Schacht sind
verschmutzt.
► Rasenlüfter reinigen.
deutsch 20 Störungen beheben
18 0478-670-9809-B

Störung LEDs am Akku Ursache Abhilfe
Nach dem Ein‐
setzen des
Akkus in das
Ladegerät startet
der Ladevorgang
nicht.
1 LED leuchtet
rot. Der Akku ist zu warm oder zu kalt. ► Akku im Ladegerät eingesetzt lassen. Der Ladevorgang startet automatisch,
sobald der zulässige Temperaturbereich
erreicht ist.
21 Technische Daten
21.1 Rasenlüfter STIHL RLA 240.0
–Zulässiger Akku: STIHL AK
–Gewicht ohne Akku: 14 kg
–Maximaler Inhalt des Fangkorbs: 50 l
–Arbeitsbreite: 34 cm
–Drehzahl: 3500 min-1
–Arbeitstiefe: stufenlos, Verstellbereich 15 mm

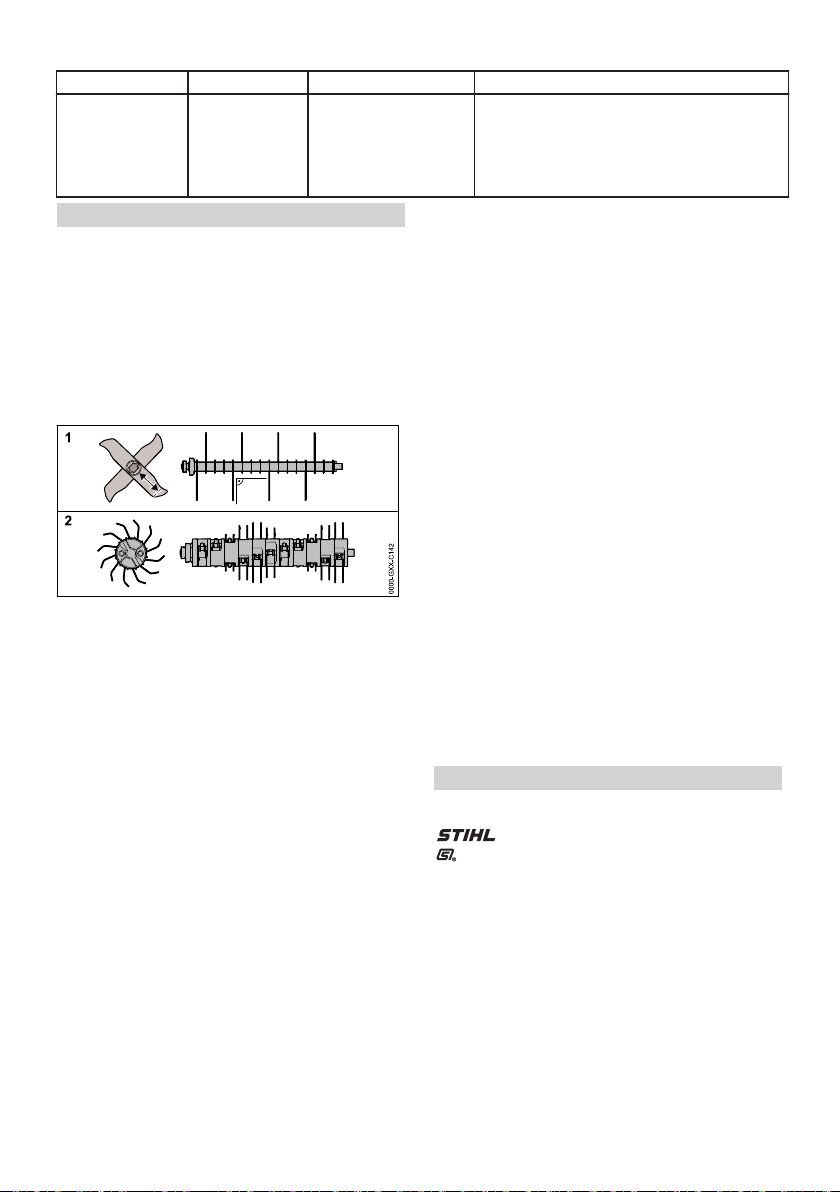

21.2 Walzen
Vertikutierwalze
–16 feststehende Messer
Striegelwalze
–11x2 bewegliche Federzinken
21.3 Akku STIHL AK
–Akku-Technologie: Lithium-Ionen
–Spannung: 36 V
–Kapazität in Ah: siehe Leistungsschild
–Energieinhalt in Wh: siehe Leistungsschild
–Gewicht in kg: siehe Leistungsschild
–Zulässiger Temperaturbereich für Verwendung
und Aufbewahrung: - 10 °C bis + 50 °C
21.4 Schallwerte und Vibrations‐
werte
Der K-Wert für den Schalldruckpegel beträgt
3 dB(A). Der K-Wert für den Schallleistungspegel
beträgt 3,2 dB(A). Der K-Wert für den Vibrations‐
wert beträgt 2,4 m/s².
–Schalldruckpegel LpA gemessen nach
EN 50636-2-92: 75 dB(A)
–Garantierter Schallleistungspegel LWAd
gemessen nach 2000/14/EG / S.I. 2001/1701:
92 dB(A)
–Vibrationswert ahw gemessen nach EN 20643,
EN 50636-2-92, Lenker: 4,8 m/s²
Die angegebenen Vibrationswerte wurden nach
einem genormten Prüfverfahren gemessen und
können zum Vergleich von Elektrogeräten heran‐
gezogen werden. Die tatsächlich auftretenden
Vibrationswerte können von den angegebenen
Werten abweichen, abhängig von der Art der
Anwendung. Die angegebenen Vibrationswerte
können zu einer ersten Einschätzung der Vibrati‐
onsbelastung verwendet werden. Die tatsächli‐
che Vibrationsbelastung muss eingeschätzt wer‐
den. Dabei können auch die Zeiten berücksich‐
tigt werden, in denen das Elektrogerät abge‐
schaltet ist, und solche, in denen es zwar einge‐
schaltet ist, aber ohne Belastung läuft.
Informationen zur Erfüllung der Arbeitgeberricht‐
linie Vibration 2002/44/EG und S.I. 2005/1093
sind unter www.stihl.com/vib angegeben.
21.5 REACH
REACH bezeichnet eine EG-Verordnung zur
Registrierung, Bewertung und Zulassung von
Chemikalien.
Informationen zur Erfüllung der REACH Verord‐
nung sind unter www.stihl.com/reach angege‐
ben.
22 Ersatzteile und Zubehör
22.1 Ersatzteile und Zubehör
Diese Symbole kennzeichnen original
STIHL Ersatzteile und original STIHL
Zubehör.
STIHL empfiehlt, original STIHL Ersatzteile und
original STIHL Zubehör zu verwenden.
Ersatzteile und Zubehör anderer Hersteller kön‐
nen durch STIHL hinsichtlich Zuverlässigkeit,
Sicherheit und Eignung trotz laufender Marktbeo‐
bachtung nicht beurteilt werden und STIHL kann
für deren Einsatz auch nicht einstehen.
Original STIHL Ersatzteile und original STIHL
Zubehör sind bei einem STIHL Fachhändler
erhältlich.
21 Technische Daten deutsch
0478-670-9809-B 19

23 Entsorgen
23.1 Rasenlüfter und Akku entsor‐
gen
Informationen zur Entsorgung sind bei einem
STIHL Fachhändler erhältlich.
► Rasenlüfter, Walzen, Akku, Zubehör und Ver‐
packung vorschriftsmäßig und umweltfreund‐
lich entsorgen.
24 EU-Konformitätserklärung
24.1 Rasenlüfter STIHL RLA 240.0
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärt in alleiniger Verantwortung, dass
–Bauart: Rasenlüfter
–Fabrikmarke: STIHL
–Typ: RLA 240.0
–Leistung: 900 W
–Serienidentifizierung: 6291
den einschlägigen Bestimmungen der Richtlinien
2000/14/EG, 2006/42/EG, 2011/65/EU und
2014/30/EU entspricht und in Übereinstimmung
mit den jeweils zum Produktionsdatum gültigen
Versionen der folgenden Normen entwickelt und
gefertigt worden ist: EN 60335-1 und
EN 50636-2-92.
Zur Ermittlung des gemessenen und des garan‐
tierten Schallleistungspegels wurde nach Richtli‐
nie 2000/14/EG, Anhang V verfahren.
–Gemessener Schallleistungspegel: 89,2 dB(A)
–Garantierter Schallleistungspegel: 92 dB(A)
Die Technischen Unterlagen sind bei der STIHL
Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf
dem Rasenlüfter angegeben.
Langkampfen, 02.10.2020
STIHL Tirol GmbH
i. V.
Matthias Fleischer, Bereichsleiter Forschung und
Entwicklung
i. V.
Sven Zimmermann, Bereichsleiter Qualität
25 Anschriften
25.1 STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71307 Waiblingen
25.2 STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: [phone]
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: [phone]
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: [phone]
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
25.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: [phone]
Fax: [phone]
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: [phone]
Fax: [phone]
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
deutsch 23 Entsorgen
20 0478-670-9809-B
