Stuv 6 Series User manual

IMPORTANT
This document is an appendix to the Stûv 6-in
installation manual. For a successful installation, it is
important to follow these instructions carefully. Look
for this symbol in the Stûv 6 installation manual to
know when to refer to this appendix.
!
FR EN
PICTURE TYPE FRAME
STÛV 6
INSTALLATION MANUAL
CADRE APPLIQUÉ
STÛV 6
NOTICE D’INSTALLATION
OUTILS À PRÉVOIR REQUIRED TOOLS
FR EN
Perceuse-visseuse Embout hexagonal
3mm Embout
Torx 20
T20
3mm
Impact driver 3mm
hex bit Wall finishingTorx 20 bit
T20
3mm
Finition du mur
IMPORTANT
Ce document est une annexe de la notice d’installation
du Stûv 6-in. Les instructions dans cette notice doivent
être suivies afin de réussir l’installation. Repérer le
symbole dans la notice du Stûv 6-in pour savoir quand
vous y référer.
!

1
DIMENSIONS

1
3CADRE APPLIQUÉ STÛV 6 PICTURE TYPE FRAME STÛV 6
DIMENSIONS
A B
66x50 26" 19 ⁄"
76x60 29 ⁄" 23 ⁄"
12 ½" 13 ¼"
16 ¼" 17"
B
A
2 ½" 3 ¼"
NOTE EN
Picture type frames can cover up to the dimensions in the table to the right,
but we suggest adding at least /" of clearance to the dimensions listed in
the table above to cover masonry imperfections.
!
4" CODE C D
66x50 AW1100600704 33 " 23 "
76x60 AW1100600XXX 37 " 27 "
6" CODE C D
66x50 AW1100600706 37 " 25 "
76x60 AW1100600XXX 41 " 29 "
2" CODE C D
66x50 AW1100600702 29 " 21 "
76x60 AW1100600XXX 33 " 25 "
2"
C
D
1 " à/to 2 "
"
4"
C
D
6"
C
D
à
to
à
to
à
to
NOTE FR
Les cadres appliqués peuvent couvrir jusqu'aux dimensions inscrites dans le
tableau à droite, mais nous suggérons de prévoir au moins /" de jeu sur les
cotes du tableau ci-dessus pour couvrir les imperfections de la maçonnerie.
!

.1 DÉBALLAGE
2
INSTALLATION

5PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6
2INSTALLATION
Suivre ces instructions à partir de l'étape
indiquée dans la notice d'installation du
Stûv 6.
Étape 1 Positionner le foyer à son
emplacement définitif en profondeur et
largeur, puis retirer la porte.
Étape 2 La finition du mur doit être faite
avant de commencer l'installation du
cadre appliqué. Tout matériau apposé
à proximité du cadre doit être non
combustible. Voir la notice d'installation
du Stûv 6 pour plus de détails.
Étape 3 Déballer soigneusement le cadre
appliqué.
Étape 4 Séparer le cadre et le contre-
cadre. Ils ne sont pas assemblés,
seulement séparés par de la pellicule
de protection. Si un couteau est utilisé,
couper la pellicule à l'arrière du cadre.
FRAGILE
Follow these instructions starting from the
step indicated in the Stûv 6 installation
manual.

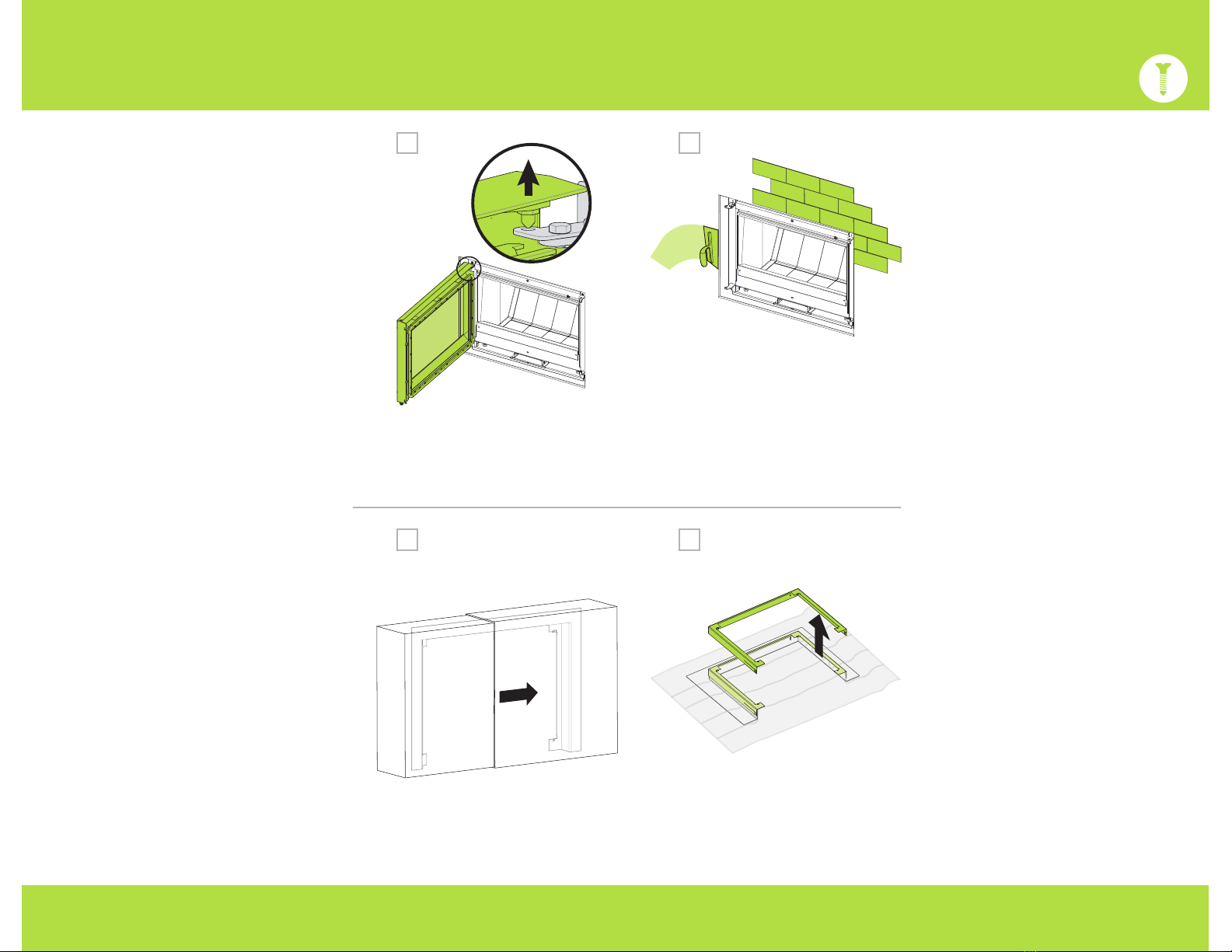

Step 1 Position the fireplace at its final
location, both in depth and width, then
remove the door.
Step 2 The wall finishing must be
completed before installing the picture
type frame. All materials affixed near the
frame must be non-combustible. See the
Stûv 6 installation manual for more details.
Step 3 Carefully unwrap the picture type
frame.
Step 4 Separate the frame from the
mounting frame. They are not assembled,
only separated by a protective wrap. If
using a knife, cut the wrap at the back of
the frame.
43
21

6PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6
2
Étape 5 Récupérer la quincaillerie dans
le sac.
Étape 6 Apposer les aimants sur les deux
côtés du contre-cadre dans l'ouverture
prévue à cet effet.
Étape 7 Vérifier le sens du cadre grâce à
la flèche pointant vers le haut dans le coin
supérieur du cadre.
Étape 8 Assembler le contre-cadre au
foyer avec les quatre vis fournies sur le
foyer.
Step 5 Open the bag to retrieve the
hardware.
Step 6 Affix the magnets on both sides of
the mounting frame, in the openings.
Step 7 Look for the small arrow in the top
corner of the frame to confirm the correct
position.
Step 8 Attach the mounting frame to the
fireplace with four screws.
87
65

7PICTURE TYPE FRAME STÛV 6CADRE APPLIQUÉ STÛV 6
2INSTALLATION
Étape 11 Dans le haut, à l'intérieur du
cadre, mettre en place les deux vis pour
joindre le cadre au contre-cadre.
Étape 12 Réinstaller la porte.
Étape 9 Positionner le cadre sur le
contre-cadre et le pousser jusqu'au mur.
Étape 10 La peinture du cadre est
fragile et peut s'endommager par
le mouvement. Le peinture peut être
retouchée avec la bombe de peinture
fournie avec l'appareil.
Step 9 Position the frame on the
mounting frame and push it all the way to
the wall.
Step 10 Note that the paint on the
frame is fragile and may be damaged by
the movement. It can be touched up with
the spray paint provided with the unit.
Step 11 Affix two screws on the upper
part of the frame, on the inside, to attach
the frame to the mounting frame.
Step 12 Reinstall the door.
1211
109
