Supermicro X11SRA User manual

X11SRA
X11SRA-F
X11SRA-RF
ENGLISH
繁體中文
简体中文

( 한국어
QUICK REFERENCE GUIDE
Revision 1.0b

X11SRA QUICK REFERENCE GUIDE Product Safety Information
Standardized Warning Statements
Motherboards
About Standardized Warning Statements
The following statements are industry standard warnings, provided to warn the user of situations which can potentially
cause a bodily injury. Should you have questions or experience difculty, contact Supermicro's Technical Support De-
partment for assistance. Only certied technicians should attempt to install or congure components.
Read this section in its entirety before installing or conguring components in the Supermicro chassis.
Battery Handling
Warning!
There is a danger of explosion if the battery is replaced incorrectly. Replace the battery only with the same or an equiva-
lent type recommended by the manufacturer. Dispose of used batteries according to the manufacturer's instructions.
電池の取り扱い
電池交換が正しく行われなかった場合、破裂の危険性があります。 交換する電池はメーカーが推奨する型、または同等のも
のを使用下さい。 使用済電池は製造元の指示に従って処分して下さい。
警告
電池更換不當會有爆炸危險。請使用製造商建議之相同或功能相當的電池更換原有電池。請按照製造商的說明指示處理
廢棄舊電池。
警告
电池更换不当会有爆炸危险。请只使用同类电池或制造商推荐的功能相当的电池更换原有电池。请按制造商的说明处理
废旧电池。
경고!
배터리가 올바르게 교체되지 않으면 폭발의 위험이 있습니다. 기존 배터리와 동일하거나 제조사에서 권장하는 동등한
종류의 배터리로만 교체해야 합니다. 제조사의 안내에 따라 사용된 배터리를 처리하여 주십시오.
Note: For complete product safety information, refer to http://www.supermicro.com/about/policies/safety_information.cfm.




WARNING: This product can expose you to chemicals including
lead, known to the State of California to cause cancer and birth
defects or other reproductive harm. For more information, go
to www.P65Warnings.ca.gov.
!

X11SRA QUICK REFERENCE GUIDE 限用物質含有情況標示聲明書
限用物質含有情況標示聲明書
Declaration of the Presence Condition of the Restricted Substances Marking
限用物質含有情況標示聲明書
設備名稱：主機板 /
Motherboard
,型號（型式）:
X11SRA, X11SRA-F, X11SRA-RF
單元Ｕnit
限用物質及其化學符號
鉛Lead
(Pb) 汞Mercury (Hg) 鎘Cadmium (Cd)
六價鉻
Hexavalent
chromium
(Cr+6)
多溴聯苯
Polybrominated
biphenyls
(PBB)
多溴二苯醚
Polybrominated
diphenyl ethers
(PBDE)
主機板
(Motherboard)
－○ ○ ○ ○ ○
備考1.〝超出0.1 wt %〞及〝超出0.01 wt %〞係指限用物質之百分比含量超出百分比含量基準
值。
備考2.〝○〞係指該項限用物質之百分比含量未超出百分比含量基準值。
備考3.〝－〞係指該項限用物質為排除項目。
Equipment name
Type designation (Type)
Restricted substances and its chemical symbols
Declaration of the Presence Condition of the Restricted Substances Marking
Note 1
：
“Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the
reference percentage value of presence condition.
Note 2
：
“○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.
Note 3
：
The “−” indicates that the restricted substance corresponds to the exemption.

X11SRA QUICK REFERENCE GUIDE BIOS POST Code
AMI BIOS POST Codes
About AMI BIOS POST Codes
The table below lists some of AMI BIOS POST codes for X11SRA/-F/-RF. For more information, refer to https://www.
supermicro.com.tw/manuals/other/AMI_BIOS_POST_Codes_for_Grantley_Motherboards.pdf.
Code Description
0x32 CPU post-memory initialization is started
0x55 No Memory detected or memory failed
0x63 CPU DXE initialization is started
0x69 North Bridge DXE initialization is started
0x70 South Bridge DXE initialization is started
0x92 PCI Bus initialization is started
0x99 Super IO Initialization
0x9A USB initialization is started
0xA0 IDE initialization is started
0xA9 Boot into BIOS setup menu
0xAE Legacy Boot event
0xB2 Legacy Option ROM Initialization
0xB4 USB hot plug
0xD6 No VGA device
0xD7 No Keyboard plug in
0xF2 Recovery process started
0xF9 Recovery capsule is not found

X11SRA QUICK REFERENCE GUIDE M.2 Device Installation/Removal Instructions
M.2 Device Installation and Removal Instructions
M.2 Device Installation M.2 Device Removal

X11SRA/-F/-RF
Quick RefeRence Guide Rev. 1.0b
SUPERMICR R
JSTBY1
LE2
A
C
LE1
C
LEDPWR
LEDBMC
A C
JL1
JBT1
JSD1
JIPMB1
JRK1
JWD1
JPAC1
1
JVRM1
JPG1
1
JPME2
B7 B1
I-SATA3
A1
A7
G2
G1
B7 B1
I-SATA2
A1
A7G2
G1
B7 B1
I-SATA1
A1A7
G2 G1
JNVME1
A1
A2
A7
A8
CG1 CG2
B1
B2
B7
B8
C1
C2
C7
C8
D1
D2
D7
D8
E1
E2
G2
F2
F1
H2
H1
G1
G8
G7
H7
H8
PRESS FIT
67
1
75
JTPM1
AUDIO_FP1
I-SGPIO1
I-SGPIO2
SP1
+
BT1
+
JF1
220
JD1
FAN1
FAN2
FAN3
FAN4
FANA
JPWR1
5
8
JPWR2
1
13
12
24
JPI2C1
MH13
MH10
MH11
MH12
1
5
9
13
U7
X11SRA
REV:1.01
BIOS LICENSE
BAR CODE
IPMI CODE MAC CODE
DESIGNED IN USA
A9
A5
A1
A4
B9
B5
B4 B1
2
41
22 55
45
32
A
4
18
14
19 27
28
20
2930
31
32
1
4
18
14
19
27
28
20
29
30
3132
1
1
6
15
5
10
11
USB 4/5
USB 2/3
USB 0/1
COM1
JPG1:VGA 1-2:ENABLE 2-3:DISABLE 2-3:DISABLE
1-2:ENABLE JPAC1
I-SATA6~7 I-SATA4~5 I-SATA2~3
CPU M.2 PCI-E 3.0 X4
CPU M.2 PCI-E 3.0 X4
X NMI
LED LED
HDD PWRNIC
1
NIC
2LED
UID
FAIL
PSPWR
ON RST
Header for 5V STBY power
HD AUDIO
VGA
LAN1
LAN2
USB 10/11(3.0)
USB 12/13(3.1)
USB 8/9(3.0)
USB 6/7(3.0)
CPU SLOT6 PCI-E 3.0 X16
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
PCH SLOT1 PCI-E 3.0 X4
CPU Socket
LGA2066
2-3:ME MANUFACTURING MODE
JPME2 1-2:NORMAL
DIMMD2
DIMMD1
DIMMC2
DIMMC1
DIMMB2
DIMMB1
DIMMA2
DIMMA1
PWR LED-PIN 1-3
JD1:
SPEAKER-PIN 4-7
CLOSE 1st
OPEN 1st
J13
J12
PCH
C422
JNVI2C1
KB/MOUSE

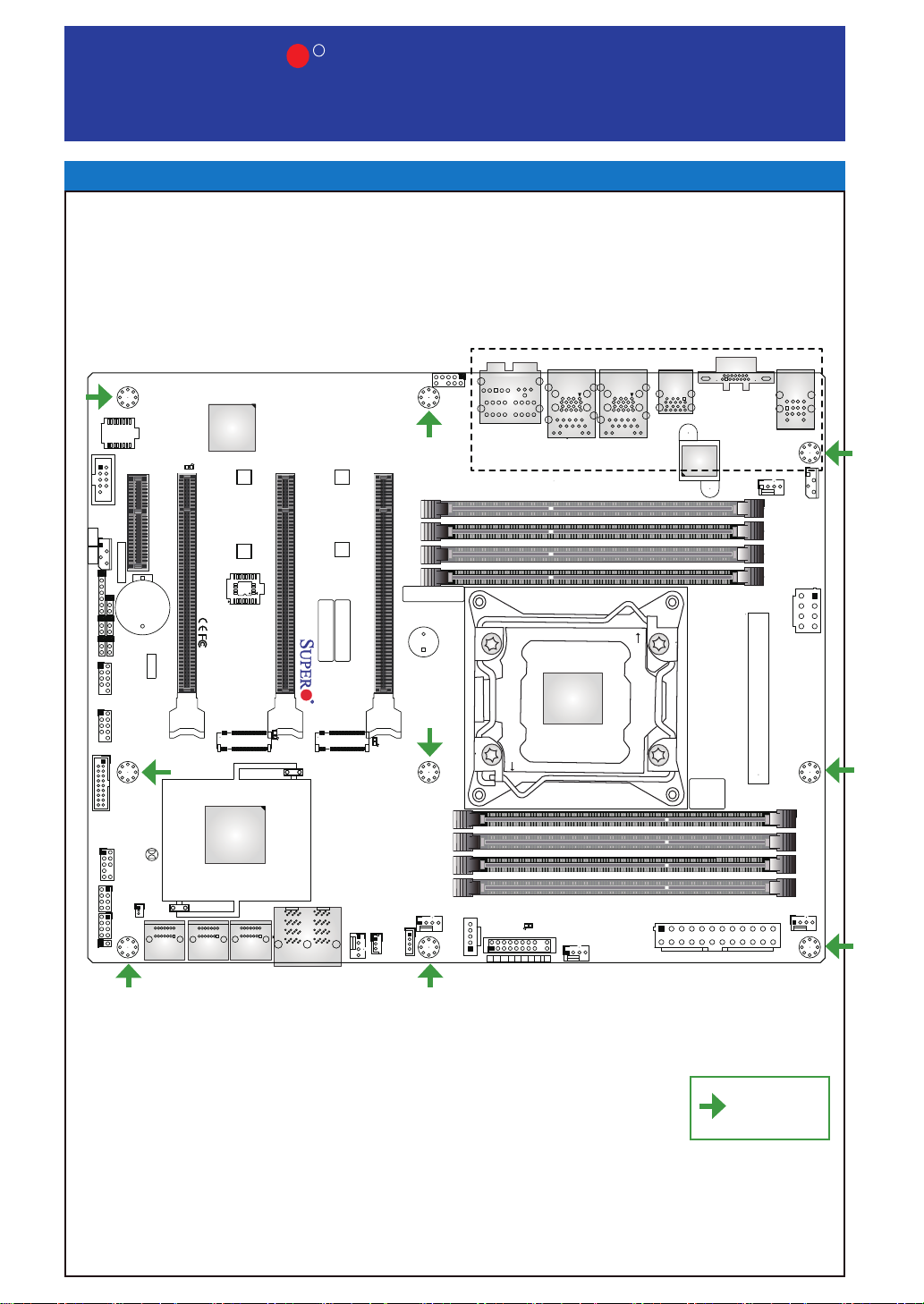

Motherboard Layout and Features
=mounting hole
I/O BACK PANEL

Package contents
• One (1) Supermicro Motherboard
• Six (6) SATA Cables
• One (1) Quick Reference
• One (1) I/O Shield
• One (1) Driver CD
Jumpers and Connectors
Jumper Description Default
JBT1 CMOS Clear Open: Normal, Closed; Clear CMOS
JPAC1 Audio Enable Pins 1-2 (Enabled)
JPG1 VGA Enable Pins 1-2 (Enabled)
JPME2 Manufacturing Mode Select Pins 1-2 (Normal)
Jumpers
Connector Description
AUDIO_FP1 Front Panel Audio Header
BT1 Onboard Battery
COM1 COM Header
FAN1 ~ FAN4, FANA System/CPU Fan Headers
HD AUDIO High Denition Audio Header
I-SATA2/3, I-SATA4/5, I-SATA6/7 SATA 3.0 Connectors
I-SGPIO 1/2 Serial Link General Purpose I/O Headers
J12 M.2 PCI-E 3.0 x4 Slot
J13 M.2 PCI-E 3.0 x4 Slot
JD1 Speaker/Power LED Indicator (Pins 1-3: Power LED, Pins 4-7: Speaker)
JF1 Front Control Panel Header
JIPMB1 System Management Bus Header (for IPMI only)
JL1 Chassis Intrusion Header
JNVME1 NVMe Connector (supports two connections)
JNVI2C1 NVMe I2C Header
JPI2C1 Power I2C System Management Bus (Power SMB) Header (X11SRA-F/-RF
only)
JPWR1 +12V 8-pin CPU Power Connector (Required)
JPWR2 24-pin ATX Main Power Connector (Required)
JRK1 Intel® RAID Key Header
JSD1 SATA Disk On Module (DOM) Power Connector
JSTBY1 Standby Power Header
JTPM1 Trusted Platform Module (TPM)/Port 80 Connector
LAN1/LAN2 LAN1: 5 Gigabit (RJ45) LAN Port, LAN2: 1 Gigabit (RJ45) LAN Port
MH10 ~ MH13 M.2 Holding Screws
SLOT1 PCI-E 3.0 x4 PCH Slot
SLOT2 PCI-E 3.0 x8 (IN x16) CPU Slot
SLOT4, SLOT6 PCI-E 3.0 x16 CPU Slots
SP1 Internal Speaker/Buzzer
USB 0/1 Back Panel USB 2.0 Ports
USB 2/3, USB 4/5 Front Accessible USB 2.0 Headers
USB 6/7, USB 8/9 Back Panel USB 3.0 Ports
USB 10/11 Front Accessible USB 3.0 Type A Header
USB 12/13 Back Panel USB 3.1 Ports
VGA Back Panel VGA Port
Connectors

ContaCt InformatIon
• www.supermicro.com (Email: [email protected])
• Manuals: http://www.supermicro.com/support/manuals
• Drivers & Utilities: https://www.supermicro.com/wftp/driver/
• Safety: http://www.supermicro.com/about/policies/safety_information.cfm
The X11SRA/-F/-RF supports Intel® Xeon®W-21xx series processors in a single socket (LGA 2066), up to 256GB
of Registered DIMM (RDIMM) or 512GB of Load Reduced DIMM (LRDIMM) ECC/Non-ECC DDR4 memory, and
with speeds of up to 2666 MHz in eight 288-pin memory slots. Populating these DIMM slots with a pair of memory
modules of the same type and same size will result in interleaved memory, which will improve memory performance.
Note: 1) For memory optimization, use only DIMM modules that have been validated by Supermicro. For the latest memory updates, please
refer to our website at http://www.supermicro.com/products/motherboard.
2) Always connect the power cord last, and always remove it before adding, removing or changing any hardware components.

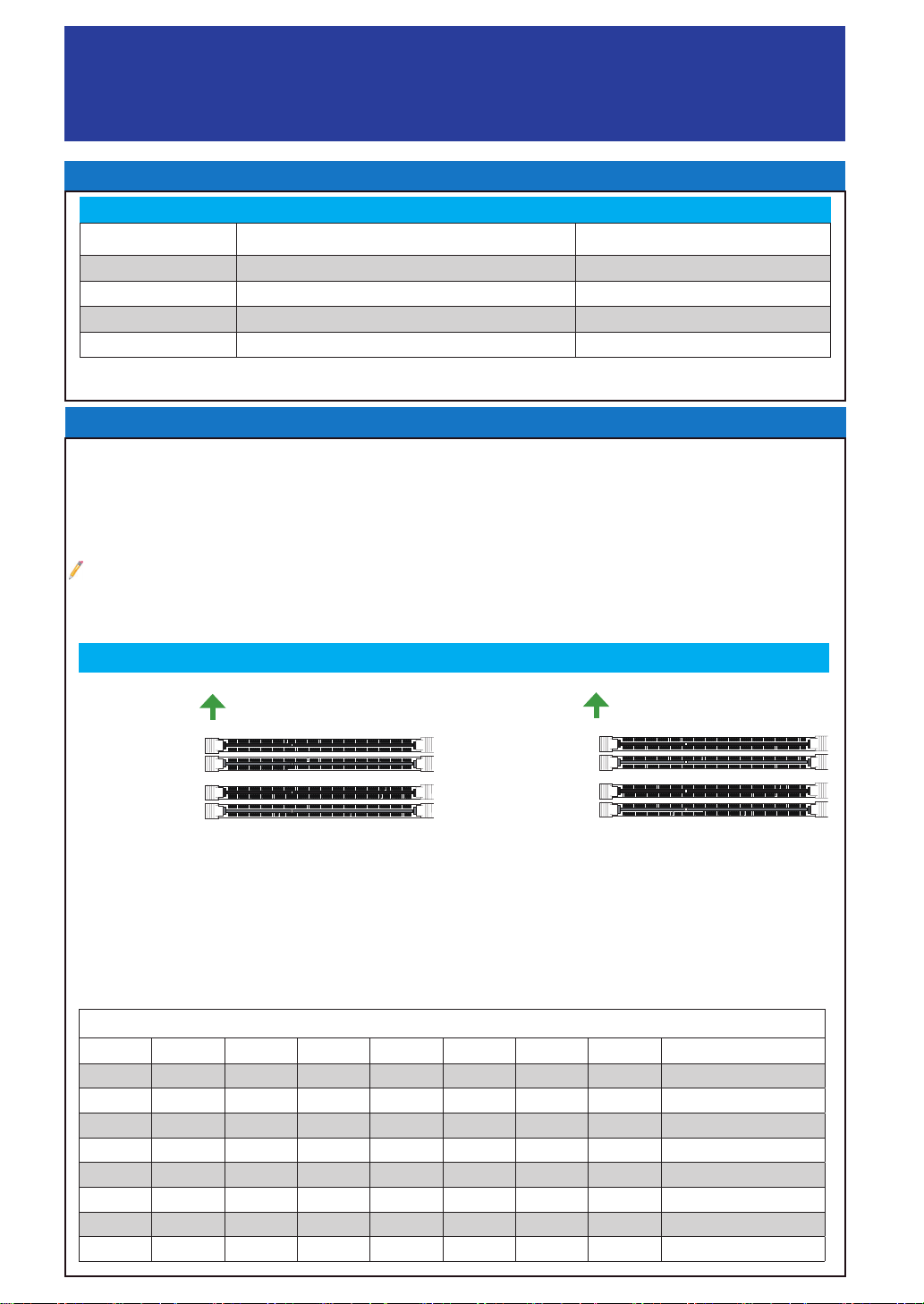

LED Indicators
CPU & Memory Support
CPU & Memory Support
Memory Population Guidelines
When installing memory modules, the DIMM slots should be populated in the following order: DIMMA1, DIMMB1,
DIMMC1, DIMMD1, then DIMMA2, DIMMB2, DIMMC2, DIMMD2.
• Always use DDR4 DIMM modules of the same size, type and speed.
• Mixed DIMM speeds can be installed. However, all DIMMs will run at the speed of the slowest DIMM.
Recommended Population (Balanced)
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 Total System Memory
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
4GB 4GB 4GB 4GB 4GB 4GB 4GB 4GB 32GB
8GB 8GB 8GB 8GB 8GB 8GB 8GB 8GB 64GB
32GB 32GB 32GB 32GB 128GB
32GB 32GB 32GB 32GB 32GB 32GB 32GB 32GB 256GB
64GB 64GB 64GB 64GB 64GB 64GB 384GB
64GB 64GB 64GB 64GB 64GB 64GB 64GB 64GB 512GB
DIMM Memory Installation
Towards the CPU Towards the CPU
DIMMB1 (Gray Slot)
DIMMA1 (Gray Slot)
DIMMA2 (Black Slot)
DIMMB2 (Black Slot)
DIMMD1 (Gray Slot)
DIMMC1 (Gray Slot)
DIMMC2 (Black Slot)
DIMMD2 (Black Slot)
LED Description Status
LE1 M.2 Satus LED Blinking Green: Read/Write
LE2 M.2 Satus LED Blinking Green: Read/Write
LEDBMC BMC Heartbeat Blinking Green: BMC Normal
LEDPWR Power LED Solid Green: Power On
LED Indicators

MNL-2005-QRG-10b
© 2018 Supermicro Computer Inc. All rights reserved. Reproduction of this document whether in part or in whole is strictly prohibited without Super- micro's written consent. All Trademarks are property of their respective entities. All information provided is deemed accurate at the time of printing; however, it is not guaranteed.
Notes
• Graphics shown in this quick reference guide are for illustration only. Your components may or
may not look exactly the same as drawings shown in this guide.
• Refer to Chapter 2 of the User Manual for detailed information on jumpers, connectors, LED
indicators, memory support and CPU/motherboard installation instructions.

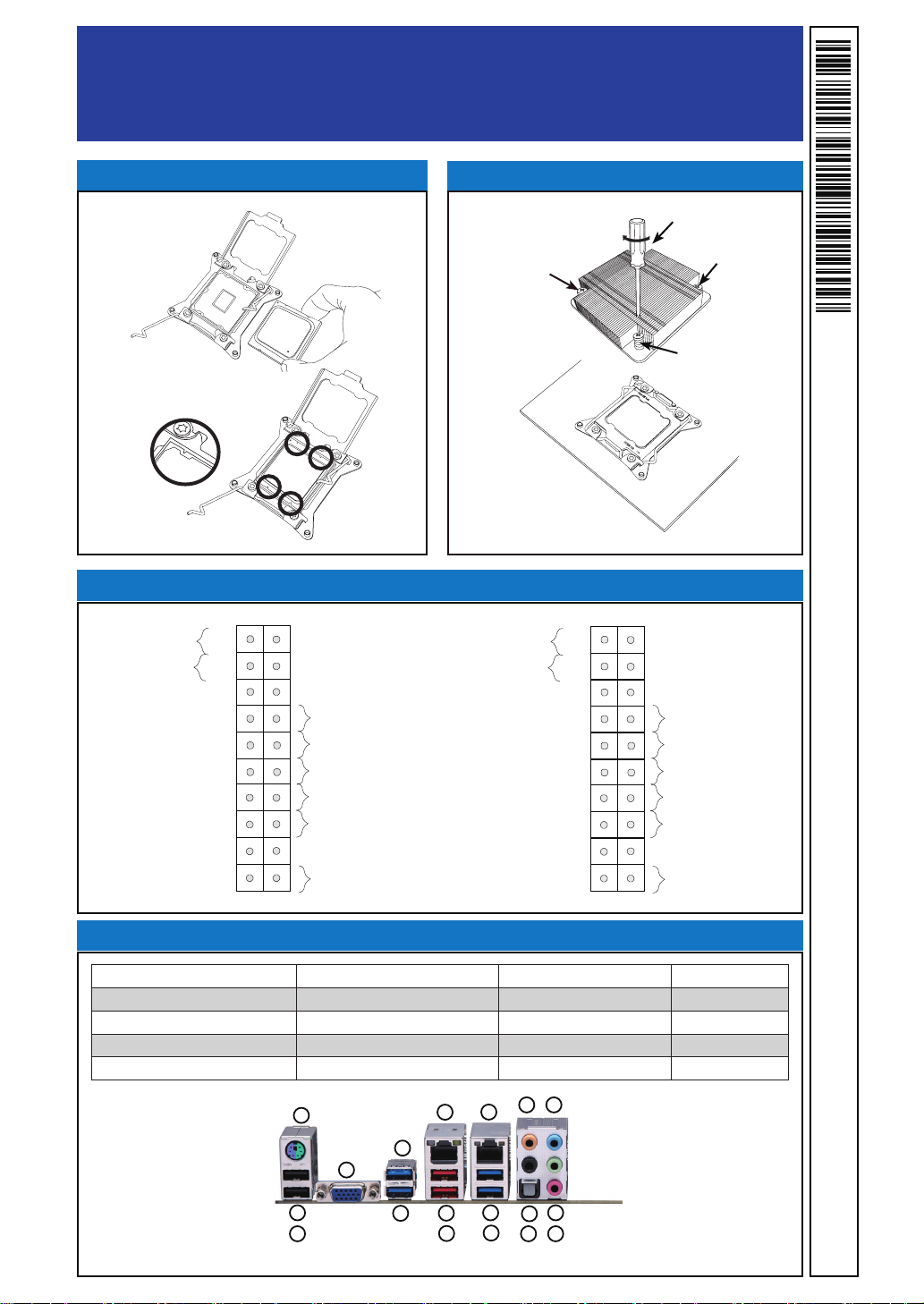

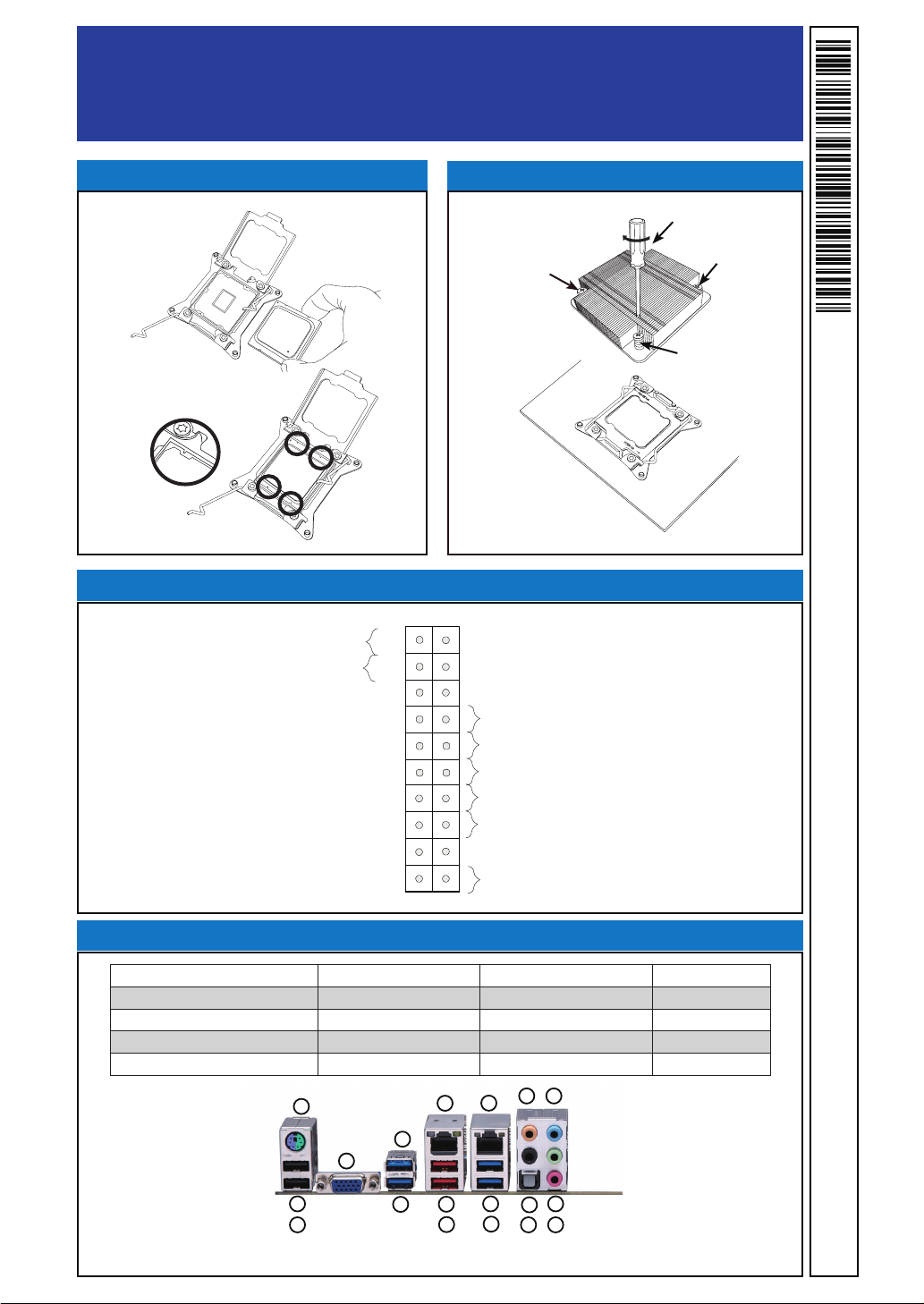

Front Control Panel (JF1)
CPU Installation Heatsink Installation
Back Panel I/O Connectors
A. PS/2 Keyboard/Mouse Port F. USB 3.0 Port 7 K. USB 3.0 Port 8 P. Line In
B. USB 2.0 Port 0 G. 5Gb LAN Port 1 L. USB 3.0 Port 9 Q. Line Out
C. USB 2.0 Port 1 H. USB 3.1 Port 12 M. Center/LFE Out R. Mic In
D. VGA Port I. USB 3.1 Port 13 N. Surround Out
E. USB 3.0 Port 6 J. 1Gb LAN Port 2 O. S/PDIF Out
G
H
I
J
K
LO
P
A
B
C
D
E
FN
M
X11SRA
Q
R
Align Socket Keys
OPEN 1st
Screw #3
Screw #2
Screw #1
Screw #4
Power Button
1
NIC1 Activity LED
Reset Button
2
HDD LED
PWR LED
Reset
PWR
3.3 V
3.3V Stby
Ground
Ground
19 20
Power Fail LED
NIC2 Activity LED
3.3V Stby
X
X
NMI Ground
Red+ (Blue LED Cathode) Blue+ (OH/Fan Fail)
3.3V
3.3V Stby

美超微電腦股份有限公司
X11SRA/-F/-RF 快速參考指南版本 1.0b
SUPERMICR R
JSTBY1
LE2
A
C
LE1
C
LEDPWR
LEDBMC
A C
JL1
JBT1
JSD1
JIPMB1
JRK1
JWD1
JPAC1
1
JVRM1
JPG1
1
JPME2
B7 B1
I-SATA3
A1
A7
G2
G1
B7 B1
I-SATA2
A1
A7G2
G1
B7 B1
I-SATA1
A1A7
G2 G1
JNVME1
A1
A2
A7
A8
CG1 CG2
B1
B2
B7
B8
C1
C2
C7
C8
D1
D2
D7
D8
E1
E2
G2
F2
F1
H2
H1
G1
G8
G7
H7
H8
PRESS FIT
67
1
75
JTPM1
AUDIO_FP1
I-SGPIO1
I-SGPIO2
SP1
+
BT1
+
JF1
220
JD1
FAN1
FAN2
FAN3
FAN4
FANA
JPWR1
5
8
JPWR2
1
13
12
24
JPI2C1
MH13
MH10
MH11
MH12
1
5
9
13
U7
X11SRA
REV:1.01
BIOS LICENSE
BAR CODE
IPMI CODE MAC CODE
DESIGNED IN USA
A9
A5
A1
A4
B9
B5
B4 B1
2
41
22 55
45
32
A
4
18
14
19 27
28
20
2930
31
32
1
4
18
14
19
27
28
20
29
30
3132
1
1
6
15
5
10
11
USB 4/5
USB 2/3
USB 0/1
COM1
JPG1:VGA 1-2:ENABLE 2-3:DISABLE 2-3:DISABLE
1-2:ENABLE JPAC1
I-SATA6~7 I-SATA4~5 I-SATA2~3
CPU M.2 PCI-E 3.0 X4
CPU M.2 PCI-E 3.0 X4
X NMI
LED LED
HDD PWRNIC
1
NIC
2LED
UID
FAIL
PSPWR
ON RST
Header for 5V STBY power
HD AUDIO
VGA
LAN1
LAN2
USB 10/11(3.0)
USB 12/13(3.1)
USB 8/9(3.0)
USB 6/7(3.0)
CPU SLOT6 PCI-E 3.0 X16
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
PCH SLOT1 PCI-E 3.0 X4
CPU Socket
LGA2066
2-3:ME MANUFACTURING MODE
JPME2 1-2:NORMAL
DIMMD2
DIMMD1
DIMMC2
DIMMC1
DIMMB2
DIMMB1
DIMMA2
DIMMA1
PWR LED-PIN 1-3
JD1:
SPEAKER-PIN 4-7
CLOSE 1st
OPEN 1st
J13
J12
PCH
C422
JNVI2C1
KB/MOUSE
主機板元件配置圖
=裝機孔
I/O BACK PANEL

單一主機板包裝盒內容清單
• Supermicro X11SRA/-F/-RF 主機板 x1
• SATA 訊號線 x6
• 後檔板 x1
• 快速參考指南 x1
• 驅動程式光碟片x1
跳線器/連接埠
跳線器 說明 預設值
JBT1 CMOS（可讀寫隨機存取記憶體晶片）組態資料清除 開啟：正常，關閉：清除 CMOS
JPAC1 啟用音源 針腳 1-2（啟用）
JPG1 啟用 VGA 連接埠 針腳 1-2（啟用）
JPME2 製造模式選擇 針腳 1-2（正常）
跳線器（Jumper）
連接埠 說明
AUDIO_FP1 前面板音效接頭
BT1 內建電池
COM1 COM1 序列連接埠
FAN1 ~ FAN4, FANA 系統及中央處理器 (CPU)風扇接頭
HD AUDIO 背板高清晰音效插孔
I-SATA2/3, I-SATA4/5, I-SATA6/7 SATA 3.0 連接埠
I-SGPIO 1/2 序列通用 I/O 傳輸插座
J12/J13 M.2 PCI-E 3.0 x4 介面連接埠（註：PCI-E 為電腦匯流的一種規格，而 M.2
為固態硬碟的一種傳輸介面。）
JD1 喇叭/電源 LED 指示燈（針腳 1-3：電源 LED 指示燈，針腳 4-7：喇叭）
JF1 前控制面板接頭
JIPMB1 系統管理匯流排 (SMBus) 接頭（僅適用於 IPMI）
JL1 機殼防盜裝置接頭
JNVME1 NVMe 接頭 (supports two connections)
JNVI2C1 NVMe I2C 接頭
JPI2C1 電源供應 PMBus 接頭（僅限 X11SRA-F/-RF）
JPWR1 +12伏特8針腳 CPU 電源連接埠（必備）
JPWR2 24針腳 ATX 主電源連接埠（必備）
JRK1 Intel® RAID Key 接頭
JSD1 SATA DOM（磁碟模組）電源連接埠
JSTBY1 待機電源接頭
JTPM1 TPM 信任平台模組/Port 80 插座
LAN1/LAN2 LAN1：背板 5Gb (RJ45) LAN 網路線連接埠，LAN2：背板 1Gb (RJ45) LAN
網路線連接埠
MH10 ~ MH13 M.2 固定孔
SLOT1 PCI-E 3.0 x4 PCH 插槽
SLOT2 PCI-E 3.0 x8 (IN x16) CPU 插槽
SLOT4, SLOT6 PCI-E 3.0 x16 CPU 插槽
SP1 內建蜂鳴器
USB 0/1 背板 USB 2.0 規格連接埠（註：USB 完整譯名為「通用序列匯流排」）
USB 2/3, USB 4/5 前面板 USB 2.0 規格連接埠
USB 6/7, USB 8/9 背板 USB 3.0 規格連接埠
USB 10/11 前面板 USB 3.0 規格連接埠 (Type A)
USB 12/13 背板 USB 3.1 規格連接埠
VGA 背板 VGA 連接埠
連接埠（Connector）

線上技術支援及下載
• 聯絡我們（技術支援信箱）：www.supermicro.com (Email: [email protected])
• 產品手冊文件：http://www.supermicro.com/support/manuals
• 驅動程式及工具程式： https://www.supermicro.com/wftp/driver/
• 產品安全性須知：http://www.supermicro.com/about/policies/safety_information.cfm
本主機板 X11SRA/-F/-RF 支援 Intel® Xeon®W-21xx 系列處理器 (LGA 2066 Socket) 。記憶體支援 Regis-
tered DIMM (RDIMM)（ 容量最高可達 256GB）、Load Reduced DIMM (LRDIMM) ECC/Non-ECC DDR4
（ 容量最高可達 512GB） ，及八個最高達 2666 MHz 288支針腳的記憶體插槽。欲取得四通道效能，請安裝
成對相同型號與速度之記憶體。
LED 指示燈
CPU & Memory Support
中央處理器和記憶體支援
請依照以下說明及表格安裝記憶體模組：
• 請遵循下列插槽編號順序依序安裝： DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）、 DIMMC1（
通道C、插槽1）、DIMMD1（通道D、插槽1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMC2（通道C、插槽2）、DIMMD2（通道D、插槽2）。
• 請使用相同型號 (DDR4 DIMM)與速度之記憶體。若混合使用不同速度之記憶體，系統將依較低的記憶
體速度執行。
建議插槽使用方式
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 系統記憶體總容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
4GB 4GB 4GB 4GB 4GB 4GB 4GB 4GB 32GB
8GB 8GB 8GB 8GB 8GB 8GB 8GB 8GB 64GB
32GB 32GB 32GB 32GB 128GB
32GB 32GB 32GB 32GB 32GB 32GB 32GB 32GB 256GB
64GB 64GB 64GB 64GB 64GB 64GB 384GB
64GB 64GB 64GB 64GB 64GB 64GB 64GB 64GB 512GB
記憶體模組（DIMM）安裝方式
此面朝向中央處理器 此面朝向中央處理器
DIMMB1（灰色插槽）
DIMMA1（灰色插槽）
DIMMA2（黑色插槽）
DIMMB2（黑色插槽）
DIMMD1（灰色插槽）
DIMMC1（灰色插槽）
DIMMC2（黑色插槽）
DIMMD2（黑色插槽）
LED燈說明 燈號顏色/狀態
LE1 M.2 狀態指示燈 綠燈閃爍：讀/寫
LE2 M.2 狀態指示燈 綠燈閃爍：讀/寫
LEDBMC BMC 運作指示燈 綠燈閃爍：BMC 正常運作
LEDPWR 電源指示燈 綠燈持續：開啟
LED 指示燈
註：1) 請安裝使用本公司所認可的記憶體模組以達記憶體模組最佳化。更多的記憶體模組相關訊息，請參閱本公司網頁
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬體元件前，請務必先拔掉電源線。待確實完成所有程序後，再重新連接電源線。

MNL-2005-QRG-10b
備註
• 快速參考指南中的圖例僅供安裝及操作說明使用，可能與實際產品外觀不同。
• 欲知更多跳線器/連接埠/指示燈/記憶體/主機板/中央處理器的安裝相關資訊，請參閱
《Supermicro X11SrA/-F/-rF 使用手冊》第二章。
© 2018 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
前控制面板配置（JF1）
中央處理器安裝方式 散熱器安裝方式
背板輸出/輸入連接埠
A. PS/2 鍵盤（滑鼠）連接埠 F. USB 7 (3.0) 連接埠 K. USB 8 (3.0) 連接埠 P. 音效輸入
B. USB 0 (2.0) 連接埠 G. 5Gb LAN 1 網路線連接埠 L. USB 9 (3.0) 連接埠 Q. 音效輸出
C. USB 1 (2.0) 連接埠 H. USB 12 (3.1) 連接埠 M. 中央/低音聲道輸出 R. 麥克風插孔
D. VGA 連接埠 I. USB 13 (3.1) 連接埠 N. 環繞聲道輸出
E. USB 6 (3.0) 連接埠 J. 1Gb LAN 2 網路線連接埠 O. S/PDIF 輸出
G
H
I
J
K
LO
P
A
B
C
D
E
FN
M
X11SRA
Q
R
對齊校準缺口及校準點
OPEN 1st
3號螺絲
2號螺絲
1號螺絲
4號螺絲
Power Button
1
NIC1 Activity LED
Reset Button
2
HDD LED
PWR LED
Reset
PWR
3.3 V
3.3V Stby
Ground
Ground
19 20
Power Fail LED
NIC2 Activity LED
3.3V Stby
X
X
NMI Ground
Red+ (Blue LED Cathode) Blue+ (OH/Fan Fail)
3.3V
3.3V Stby
曢㹷捜
1
䶙⍈1ḲLED
憴娔捜
2
䡓䢆㩆LED
曢㹷LED
Reset
PWR
3.3Ỷ
㎌✗
㎌✗
19 20
曢㹷㔬暃LED
䶙⍈2ḲLED
3.3Ỷ曢㹷
X
X
杅⏖恕唤Ḕ㖞 ㎌✗
ẕ䳬䆯怵䆘⎱梏㈮㔬暃
3.3Ỷ
3.3Ỷ曢㹷
3.3Ỷ曢㹷
3.3Ỷ曢㹷

美超微电脑股份有限公司
X11SRA/-F/-RF 快速参考指南版本 1.0b
SUPERMICR R
JSTBY1
LE2
A
C
LE1
C
LEDPWR
LEDBMC
A C
JL1
JBT1
JSD1
JIPMB1
JRK1
JWD1
JPAC1
1
JVRM1
JPG1
1
JPME2
B7 B1
I-SATA3
A1
A7
G2
G1
B7 B1
I-SATA2
A1
A7G2
G1
B7 B1
I-SATA1
A1A7
G2 G1
JNVME1
A1
A2
A7
A8
CG1 CG2
B1
B2
B7
B8
C1
C2
C7
C8
D1
D2
D7
D8
E1
E2
G2
F2
F1
H2
H1
G1
G8
G7
H7
H8
PRESS FIT
67
1
75
JTPM1
AUDIO_FP1
I-SGPIO1
I-SGPIO2
SP1
+
BT1
+
JF1
220
JD1
FAN1
FAN2
FAN3
FAN4
FANA
JPWR1
5
8
JPWR2
1
13
12
24
JPI2C1
MH13
MH10
MH11
MH12
1
5
9
13
U7
X11SRA
REV:1.01
BIOS LICENSE
BAR CODE
IPMI CODE MAC CODE
DESIGNED IN USA
A9
A5
A1
A4
B9
B5
B4 B1
2
41
22 55
45
32
A
4
18
14
19 27
28
20
2930
31
32
1
4
18
14
19
27
28
20
29
30
3132
1
1
6
15
5
10
11
USB 4/5
USB 2/3
USB 0/1
COM1
JPG1:VGA 1-2:ENABLE 2-3:DISABLE 2-3:DISABLE
1-2:ENABLE JPAC1
I-SATA6~7 I-SATA4~5 I-SATA2~3
CPU M.2 PCI-E 3.0 X4
CPU M.2 PCI-E 3.0 X4
X NMI
LED LED
HDD PWRNIC
1
NIC
2LED
UID
FAIL
PSPWR
ON RST
Header for 5V STBY power
HD AUDIO
VGA
LAN1
LAN2
USB 10/11(3.0)
USB 12/13(3.1)
USB 8/9(3.0)
USB 6/7(3.0)
CPU SLOT6 PCI-E 3.0 X16
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
PCH SLOT1 PCI-E 3.0 X4
CPU Socket
LGA2066
2-3:ME MANUFACTURING MODE
JPME2 1-2:NORMAL
DIMMD2
DIMMD1
DIMMC2
DIMMC1
DIMMB2
DIMMB1
DIMMA2
DIMMA1
PWR LED-PIN 1-3
JD1:
SPEAKER-PIN 4-7
CLOSE 1st
OPEN 1st
J13
J12
PCH
C422
JNVI2C1
KB/MOUSE
主板元件配置图
=螺丝孔
I/O BACK PANEL

单一主板包裝盒內容清单
• Supermicro X11SRA/-F/-RF 主板 x1
• SATA 数据线 x6
• 后挡板x1
• 快速参考指南 x1
• 驱动程序光盘 x1
跳帽/接口
跳帽 说明 预设值
JBT1 CMOS 配置数据清除（板载）开启：正常，关闭：清除 CMOS
JPAC1 启用音源 针脚 1-2（启用）
JPG1 启用板载 VGA 针脚 1-2（启用）
JPME2 制造模式选择 针脚 1-2（正常）
跳帽（Jumper）
接口 说明
AUDIO_FP1 前面板音效接口
BT1 內建电池
COM1 COM1 串口
FAN1 ~ FAN4, FANA 系统及中央处理器 (CPU) 风扇接口
HD AUDIO 前面板高清音效接口
I-SATA2/3, I-SATA4/5, I-SATA6/7 SATA 3.0 接口
I-SGPIO 1/2 串行通用 I/O 传输接口
J12/J13 M.2 PCI-E 3.0 x4 接口（注：PCI-E 为一种电脑总线规范，而 M.2 为一种固
态硬盘接口规范。）
JD1 喇叭/电源 LED 指示灯（针脚 1-3：电源 LED 指示灯，针脚 4-7：喇叭）
JF1 前控制面板接口
JIPMB1 系統管理总线 (SMBus) 接口（仅适用于 IPMI）
JL1 机箱入侵检测接口
JNVME1 NVMe 接口 (supports two connections)
JNVI2C1 NVMe I2C 接口
JPI2C1 电源 PMBus 接口（仅限 X11SRA-F/-RF）
JPWR1 +12伏特8针脚 CPU 电源接口（必备）
JPWR2 24针脚 ATX 主电源接口（必备）
JRK1 Intel® RAID Key 接口
JSD1 SATA DOM（磁盘模组）电源接口
JSTBY1 待机电源接口
JTPM1 TPM 信任平台模组/Port 80 接口
LAN1/LAN2 LAN1：5Gb (RJ45) LAN 网络接口，LAN2：1Gb (RJ45) LAN 网络接口
MH10 ~ MH13 M.2 固定孔
SLOT1 PCI-E 3.0 x4 PCH 插槽
SLOT2 PCI-E 3.0 x8 (IN x16) CPU 插槽
SLOT4, SLOT6 PCI-E 3.0 x16 CPU 插槽
SP1 板载蜂鸣器
USB 0/1 后挡板 USB 2.0 接口（注：USB 完整译名为「通用串行总线」）
USB 2/3, USB 4/5 前面板 USB 2.0 接口
USB 6/7, USB 8/9 后挡板USB 3.0 接口
USB 10/11 前面板 USB 3.0 接口 (Type A)
USB 12/13 后挡板 USB 3.1 接口
VGA 后挡板VGA 接口
接口（Connector）

在线技术支持及下载
• 联络我們（技术支持信箱）：www.supermicro.com (Email: [email protected])
• 产品使用手冊：http://www.supermicro.com/support/manuals
• 驱动程序及工具： https://www.supermicro.com/wftp/driver/
• 产品安全性须知：http://www.supermicro.com/about/policies/safety_information.cfm
本主机板 X11SRA/-F/-RF 支持 Intel® Xeon®W-21xx 系列处理器 (LGA 2066 Socket) 。内存支持 Regis-
tered DIMM (RDIMM)（ 容量最高可达 256GB）、Load Reduced DIMM (LRDIMM) ECC/Non-ECC DDR4
（ 容量最高可达 512GB） ，及八条最高达2666 MHz DDR4 288针脚的内存插槽。欲取得四通道性能，请
安装成对相同型号与速度之内存条。
LED 指示灯
CPU & Memory Support
中央处理器和内存支持
请依照以下说明及表格安装内存模组：
• 请遵循下列插槽编号順序依次安裝： DIMMA1（通道A、插槽1）、DIMMB1（通道B、插槽1）、 DIMMC1
（通道 C 、 插槽1）、DIMMD1 （通道 D 、 插槽1）、 DIMMA2（通道A、插槽2）、DIMMB2（通道B、插槽2）
、 DIMMC2 （通道 C 、 插槽2）、DIMMD2 （通道 D 、 插槽2）。
• 请使用相同型号(DDR4 DIMM)与速度之内存条。若混合使用不同速度之内存条，系统將依较低的内存
速度运行。
建议插槽使用方式
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 系统内存容量
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
4GB 4GB 4GB 4GB 4GB 4GB 4GB 4GB 32GB
8GB 8GB 8GB 8GB 8GB 8GB 8GB 8GB 64GB
32GB 32GB 32GB 32GB 128GB
32GB 32GB 32GB 32GB 32GB 32GB 32GB 32GB 256GB
64GB 64GB 64GB 64GB 64GB 64GB 384GB
64GB 64GB 64GB 64GB 64GB 64GB 64GB 64GB 512GB
内存模組（DIMM）安装方式
此面朝向中央处理器 此面朝向中央处理器
DIMMB1（灰色插槽）
DIMMA1（灰色插槽）
DIMMA2（黑色插槽）
DIMMB2（黑色插槽）
DIMMD1（灰色插槽）
DIMMC1（灰色插槽）
DIMMC2（黑色插槽）
DIMMD2（黑色插槽）
LED灯说明 灯号颜色/状态
LE1 M.2 状态指示灯 绿灯闪烁：读/写
LE2 M.2 状态指示灯 绿灯闪烁：读/写
LEDBMC BMC 心跳指示灯 绿灯闪烁：BMC 正常运作
LEDPWR 电源指示灯绿灯持续：开启
LED 指示灯
注：1) 请安装使用本公司所认可的内存模组以达到内存模组最佳性能。更多的内存模组相关讯息，请参阅本公司网页
(http://www.supermicro.com/products/motherboard)。
2) 增加、移除和更換任何硬件前，请务必先拔掉电源线。待確认完成所有操作后，再重新连接电源线。

MNL-2005-QRG-10b
备注
• 快速參考指南中的图例仅供安装及操作说明使用，可能与实际产品外观不同。
• 欲知更多跳帽/接口/指示灯/内存/主机板/中央处理器的安装相关资讯，请参阅
《Supermicro X11SrA/-F/-rF 使用手冊》第二章。
© 2018 美超微股份有限公司（以下簡稱「本公司」）版權所有。未經本公司書面同意，嚴禁重製本文件部分或全部內容。所有商標均為所屬公司所有， 所有提供資訊於印刷之際視為但不保證正確。
前控制面板配置（JF1）
中央处理器安装方式 散热器安装方式
后挡板输出/输入接口
A. PS/2 键盘（鼠标）接口 F. USB 7 (3.0) 接口 K. USB 8 (3.0) 接口 P. 音效输入
B. USB 0 (2.0) 接口 G. 5Gb LAN 1 网络接口 L. USB 9 (3.0) 接口 Q. 音效输出
C. USB 1 (2.0) 接口 H. USB 12 (3.1) 接口 M. 中央/低音声道输出 R. 麦克风插孔
D. VGA 接口 I. USB 13 (3.1) 接口 N. 环绕声道输出
E. USB 6 (3.0) 接口 J. 1Gb LAN 2 网络接口 O. S/PDIF 输出
G
H
I
J
K
LO
P
A
B
C
D
E
FN
M
X11SRA
Q
R
对齐校准缺口及校准点
OPEN 1st
3号螺丝
2号螺丝
1号螺丝
4号螺丝
Power Button
1
NIC1 Activity LED
Reset Button
2
HDD LED
PWR LED
Reset
PWR
3.3 V
3.3V Stby
Ground
Ground
19 20
Power Fail LED
NIC2 Activity LED
3.3V Stby
X
X
NMI Ground
Red+ (Blue LED Cathode) Blue+ (OH/Fan Fail)
3.3V
3.3V Stby
࢛୰
1
ৠԪ1 LED
୍৥୰
2
LED
࢛LED
Reset
PWR
3.3ѥ
ݎ֪
ݎ֪
19 20
࢛ݻஞLED
ৠԪ2 LED
3.3ѥ࢛
X
X
ЉՕىИލ ݎ֪
щ঱ࢰଋࢽՃ௎۳ݻஞ
3.3ѥ
3.3ѥ࢛
3.3ѥ࢛
3.3ѥ࢛

X11SRA/-F/-RF
クイック・リファレンス・ガイド Rev. 1.0b
SUPERMICR R
JSTBY1
LE2
A
C
LE1
C
LEDPWR
LEDBMC
A C
JL1
JBT1
JSD1
JIPMB1
JRK1
JWD1
JPAC1
1
JVRM1
JPG1
1
JPME2
B7 B1
I-SATA3
A1
A7
G2
G1
B7 B1
I-SATA2
A1
A7G2
G1
B7 B1
I-SATA1
A1A7
G2 G1
JNVME1
A1
A2
A7
A8
CG1 CG2
B1
B2
B7
B8
C1
C2
C7
C8
D1
D2
D7
D8
E1
E2
G2
F2
F1
H2
H1
G1
G8
G7
H7
H8
PRESS FIT
67
1
75
JTPM1
AUDIO_FP1
I-SGPIO1
I-SGPIO2
SP1
+
BT1
+
JF1
220
JD1
FAN1
FAN2
FAN3
FAN4
FANA
JPWR1
5
8
JPWR2
1
13
12
24
JPI2C1
MH13
MH10
MH11
MH12
1
5
9
13
U7
X11SRA
REV:1.01
BIOS LICENSE
BAR CODE
IPMI CODE MAC CODE
DESIGNED IN USA
A9
A5
A1
A4
B9
B5
B4 B1
2
41
22 55
45
32
A
4
18
14
19 27
28
20
2930
31
32
1
4
18
14
19
27
28
20
29
30
3132
1
1
6
15
5
10
11
USB 4/5
USB 2/3
USB 0/1
COM1
JPG1:VGA 1-2:ENABLE 2-3:DISABLE 2-3:DISABLE
1-2:ENABLE JPAC1
I-SATA6~7 I-SATA4~5 I-SATA2~3
CPU M.2 PCI-E 3.0 X4
CPU M.2 PCI-E 3.0 X4
X NMI
LED LED
HDD PWRNIC
1
NIC
2LED
UID
FAIL
PSPWR
ON RST
Header for 5V STBY power
HD AUDIO
VGA
LAN1
LAN2
USB 10/11(3.0)
USB 12/13(3.1)
USB 8/9(3.0)
USB 6/7(3.0)
CPU SLOT6 PCI-E 3.0 X16
CPU SLOT4 PCI-E 3.0 X16
CPU SLOT2 PCI-E 3.0 X8 (IN X16)
PCH SLOT1 PCI-E 3.0 X4
CPU Socket
LGA2066
2-3:ME MANUFACTURING MODE
JPME2 1-2:NORMAL
DIMMD2
DIMMD1
DIMMC2
DIMMC1
DIMMB2
DIMMB1
DIMMA2
DIMMA1
PWR LED-PIN 1-3
JD1:
SPEAKER-PIN 4-7
CLOSE 1st
OPEN 1st
J13
J12
PCH
C422
JNVI2C1
KB/MOUSE
マザーボードのレイアウト、および、特徴
= 󴳥󴴅󴳒
I/O BACK PANEL

パッケージ内容
• Supermicro マザーボード x 1
• SATA ケーブル x 6
• クイック・リファレンス x 1
• I/O シールド x 1
• ドライバー CD x 1
ジャンパとコネクタ
ジャンパ 説明 デフォルト
JBT1 CMOS 󴲸󴳳󴲫 󴲳󴴅󴳠󴳼󴳗󴴅󴳧󴳴, 󴲸󴳶󴴅󴳃CMOS 󴲸󴳳󴲫
JPAC1 󴲳󴴅󴳐󴲬󴲳 Pins 1-2 ()
JPG1 VGA  Pins 1-2 ()
JPME2 󴳫󴴅󴳒 Pins 1-2 (󴳗󴴅󴳧󴳴)
ジャンパ
コネクタ 説明
AUDIO_FP1 󴳚󴳖󴳴󴴄󴲳󴴅󴳐󴲬󴲳󴴄󴳡󴳌󴳉󴴅
BT1 󴲳󴳼󴳥󴴅󴳒󴴄󴳙󴳌󴳏󴳳󴴅
COM1 COM 󴳡󴳌󴳉󴴅
FAN1 ~ FAN4, FANA 󴳀󴳂󴳏󴳩CPU 󴳞󴲪󴳼󴴄󴳡󴳌󴳉󴴅
HD AUDIO 󴳘󴲭󴳐󴳞󴲬󴳔󴳀󴳰󴳼󴴄󴲳󴴅󴳐󴲬󴲳󴴄󴳡󴳌󴳉󴴅
I-SATA2/3, I-SATA4/5, I-SATA6/7 SATA 3.0 󴲼󴳖󴲸󴳈
I-SGPIO 1/2 󴳀󴳳󴲫󴳴󴳳󴳼󴲸 I/O 󴳡󴳌󴳉󴴅
J12 M.2 PCI-E 3.0 x4 󴳂󴳶󴳌󴳑
J13 M.2 PCI-E 3.0 x4 󴳂󴳶󴳌󴳑
JD1 󴳂󴳝󴴅󴲴󴴅󴳚󴳸󴴅 LED󴲭󴳼󴳁󴲺󴴅󴳈 (󴳝󴳼 1-3: LED, 󴳝󴳼 4-7: 󴳂󴳝󴴅󴲴󴴅)
JF1 󴲼󴳼󴳑󴳶󴴅󴳴󴳚󴳖󴳴󴴄󴳡󴳌󴳉󴴅
JIPMB1 󴳀󴳂󴳏󴳩󴳙󴳂󴴄󴳡󴳌󴳉󴴅 (IPMI)
JL1 󰰶󴳡󴳌󴳉󴴅
JNVME1 NVMe 󴲼󴳖󴲸󴳈 (󴱯󴱹󴱶)
JNVI2C1 NVMe I2C 󴳡󴳌󴳉󴴅
JPI2C1  I2C 󴳀󴳂󴳏󴳩󴳙󴳂 (Power SMB) 󴳡󴳌󴳉󴴅 (X11SRA-F/-RF 󴱹󴲊)
JPWR1 +12V 8-pin CPU 󴲼󴳖󴲸󴳈 ()
JPWR2 24-pin ATX 󴲼󴳖󴲸󴳈 ()
JRK1 󱑡󴲶󴴅󴳡󴳌󴳉󴴅
JSD1 SATA Disk On Module (DOM) 󴲼󴳖󴲸󴳈
JSTBY1 󴳂󴳈󴳼󴳙󴲭󴳡󴳌󴳉󴴅
JTPM1 Trusted Platform Module (TPM)/Port 80 󴲼󴳖󴲸󴳈
LAN1/LAN2 LAN1: 5 Gigabit (RJ45) LAN 󴳦󴴅󴳑, LAN2: 1 Gigabit (RJ45) LAN 󴳦󴴅󴳑
MH10 ~ MH13 M.2 󴳖󴳁
SLOT1 PCI-E 3.0 x4 PCH 󴳂󴳶󴳌󴳑
SLOT2 PCI-E 3.0 x8 (IN x16) CPU 󴳂󴳶󴳌󴳑
SLOT4, SLOT6 PCI-E 3.0 x16 CPU 󴳂󴳶󴳌󴳑
SP1 󴳂󴳝󴴅󴲴󴴅󴳟󴲿󴴅
USB 0/1 󴳚󴳖󴳴 USB 2.0 󴳦󴴅󴳑
USB 2/3, USB 4/5 󴲫󴲸󴳄󴳂 USB 2.0 󴳡󴳌󴳉󴴅
USB 6/7, USB 8/9 󴳚󴳖󴳴 USB 3.0 󴳦󴴅󴳑
USB 10/11 󴲫󴲸󴳄󴳂 USB 3.0 Type A 󴳡󴳌󴳉󴴅
USB 12/13 󴳚󴳖󴳴 USB 3.1 󴳦󴴅󴳑
VGA 󴳚󴳖󴳴 VGA 󴳦󴴅󴳑
コネクタ

お問い合わせ
• www.supermicro.com (Email: [email protected])
• アニュアル: http://www.supermicro.com/support/manuals
• ドライバー & ユーティリティ: https://www.supermicro.com/wftp/driver/
• 安全性: http://www.supermicro.com/about/policies/safety_information.cfm
X11SRA/-F/-RF 󴱺 󴰾 󴳀 󴳼 󴲹 󴳴 󴴄 󴳆 󴲺 󴳌 󴳑 LGA 2066󴱹  Intel® Xeon®W-21xx 󴳀 󴳳 󴴅󴳃 󴳠 󴳶 󴳄 󴳌 󴲾 󴴅 󴱳󴰾  256GB󴱹 Registered
DIMMRDIMM󴲉 󴱪 󴱺 512GB󴱹Load Reduced DIMM (LRDIMM) ECC/Non-ECC DDR4󴳪󴳫 󴳳󴰾  󴱗   󴱢 󴱪 8󴱯󴱹
2666MHz 288󴳝󴳼 󴳪󴳫󴳳󴴄󴳂󴳶󴳌󴳑󴲝󴲾󴳦󴴅󴳑󴱢󴲉󴱤󴰿󴱞󴱹󴳂󴳶󴳌󴳑󴱶󴰾󴱣󴰾󴱣󴱹󴰾󴳪󴳫󴳳󴴄󴳫󴳁󴳮󴴅󴳴󴲝󴲋󴱞󴱳󴱲󴰾󴳪󴳫󴳳󴴄󴲭󴳼
󴳈󴳳󴴅󴳟󴱗󴱠󴲗󴰾󴳪󴳫󴳳󴴄󴳚󴳞󴲲󴴅󴳧󴳼󴳂󴱗󴱢󴲉󴱤󴰿
1) 󴳪󴳫󴳳󴲝󴱤󴲖󴱪󴲌󴱶󴱺󴰾Supermicro 󴱶󴲓󴱮󴱱󴲊󴱹󴰾󴳫󴳁󴳮󴴅󴳴󴱹󴲊󴲝󴱢󴱱󴱚󴱫󴱠󴱏󴰿󴳪󴳫󴳳󴱶󴱤󴲖󴱺󴰾
󰁉󴲯󴲰󴳟󴲾󴲭󴳑 http://www.supermicro.com/products/motherboard 󴲝󴱟󴱚󴱫󴱠󴱏󴰿
2) 󴳘󴴅󴳒󴲯󴲰󴲫󴱹󴲕󴱢󴰾󴰾󴱹󴱶󴱺󴰾󴱥󴲼󴴅󴳒󴲝󴱢󴰾󴱶󴱶󴲼󴴅󴳒󴲝󴱢󴱱󴱚󴱫󴱠󴱏󴰿
LED インジケータ
CPU & Memory Support
CPU & メモリ サポート
メモリ搭載ガイドライン
󴳪󴳫󴳳󴴄󴳫󴳁󴳮󴴅󴳴󴲝󴲭󴳼󴳂󴳑󴴅󴳴󴱤󴲖󴰾󴱹󴱲DIMM󴳂󴳶󴳌󴳑󴱶󰊁󴱢󴱱󴱚󴱫󴱠󴱏󴰿 DIMMA1, DIMMB1, DIMMC1, DIMMD1 󴲝󰊁󴱢󴰾󴱶󴰾
DIMMA2, DIMMB2, DIMMC2, DIMMD2󴱹󴰿
• 󴱶󴱣󴰾󴰾󴱹 DDR4 DIMM 󴳫󴳁󴳮󴴅󴳴󴲝󴱢󴱱󴱚󴱫󴱠󴱏󴰿
• 󴱵󴲖󴱹DIMM󴲝󴲭󴳼󴳂󴳑󴴅󴳴󴱤󴲖󴱞󴱳󴱺󴱲󴱤󴱗󴰾󴱨󴱹󴱺󴰾󴲍󴱏󴱹󴱶󴲚󴱦󴱱󴱱󴱹DIMM󴱗󴱢󴲉󴱤󴰿
推奨メモリ搭載（バランスのとれた配置）
DIMMA1 DIMMB1 DIMMC1 DIMMD1 DIMMA2 DIMMB2 DIMMC2 DIMMD2 システムメモリの合計
4GB 4GB 8GB
4GB 4GB 4GB 4GB 16GB
4GB 4GB 4GB 4GB 4GB 4GB 4GB 4GB 32GB
8GB 8GB 8GB 8GB 8GB 8GB 8GB 8GB 64GB
32GB 32GB 32GB 32GB 128GB
32GB 32GB 32GB 32GB 32GB 32GB 32GB 32GB 256GB
64GB 64GB 64GB 64GB 64GB 64GB 384GB
64GB 64GB 64GB 64GB 64GB 64GB 64GB 64GB 512GB
DIMM メモリのインストール
CPU の方向 CPU の方向
DIMMB1 (Gray Slot)
DIMMA1 (Gray Slot)
DIMMA2 (Black Slot)
DIMMB2 (Black Slot)
DIMMD1 (Gray Slot)
DIMMC1 (Gray Slot)
DIMMC2 (Black Slot)
DIMMD2 (Black Slot)
LED 説明 ステータス
LE1 M.2 󴳂󴳏󴴅󴳈󴳂 LED Read/Write
LE2 M.2 󴳂󴳏󴴅󴳈󴳂 LED Read/Write
LEDBMC BMC 󴳘󴴅󴳑󴳜󴴅󴳑 BMC 󴳗󴴅󴳧󴳴
LEDPWR  LED 󴲳󴳼
LED インジケータ
