Tack life PID03B User manual

Hammer Drill
User Manual
Model: PID03B
PID03B
Hammer Drill

English
Deutsch
Français
Español
Italiano
01~04
05~08
09~12
13~16
17~20
Contents

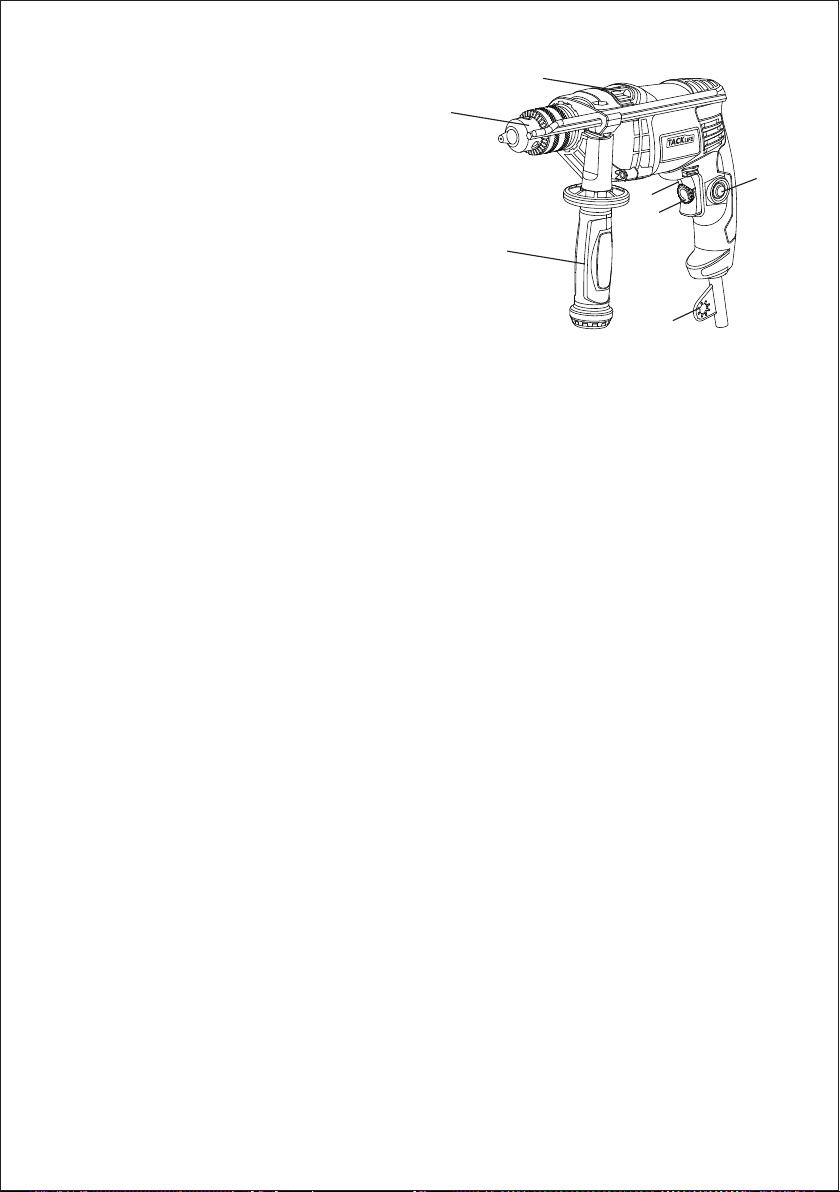

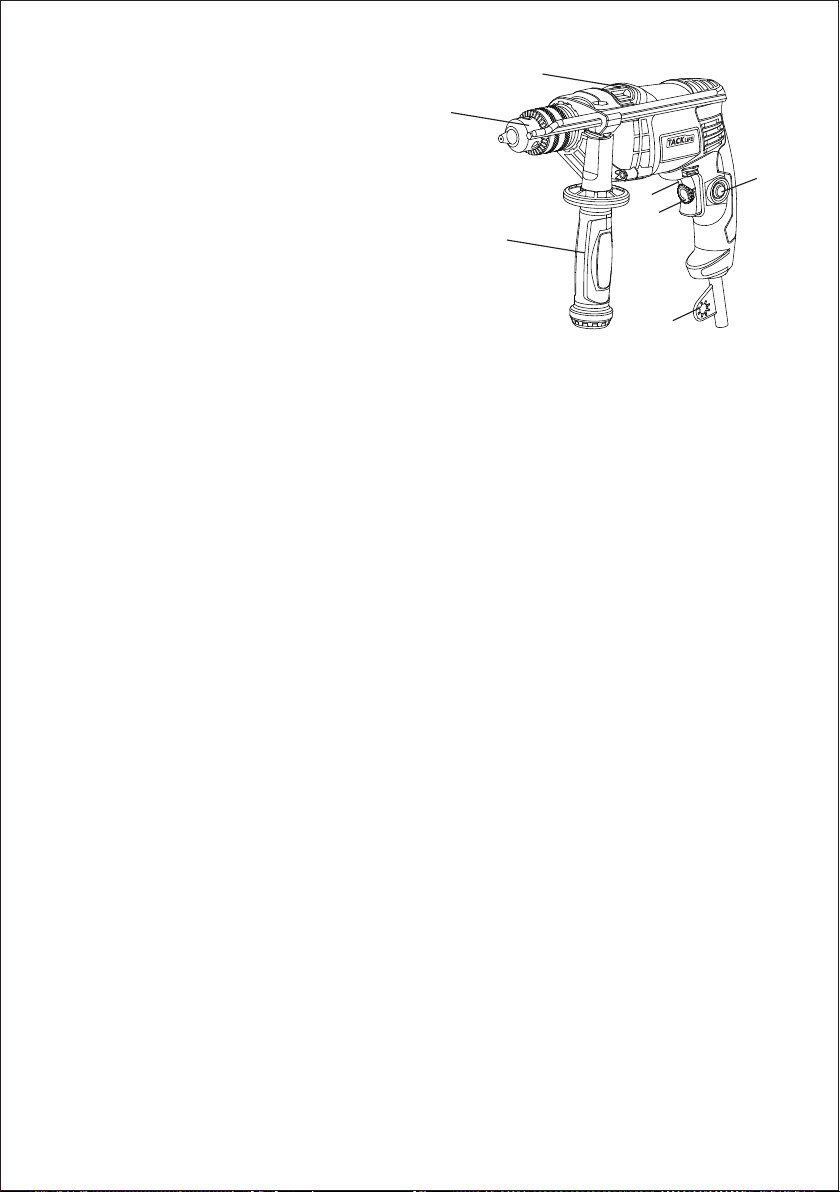

Overview
1.
2.
3.
4.
5.
6.
7.
General Safety Instructions for Electric Tools
This device is exclusively for private use! It is not fit for commercial use!
Warning: when working with electrical devices the following
prevention and safety Instructions are to be observed to
avoid fires, electric shocks and physical injuries:
For safe working:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Drill chuck
Second handle
Switch for percussion drilling/drilling
Direction switch
Locking button
Operating switch with speed regulator wheel
Drill chuck key
Keep the working area in order!
Disorder in the working area can give rise to dangers of accidents! Pay attention to the ambient
conditions!
Do not leave electric tools under the rain!
Do not use these in humid or wet surroundings!
Make sure that there is enough light! Make sure that the working area is visible at a glance!
Do not use electric tools in areas subject to the risk of fires! Protect yourself against electric
shocks!
Avoid coming into contact with grounded parts (e.g. pipes, radiators, stoves, refrigerators)!
In case of extreme application conditions (e.g. high humidity, presence of metal particles, etc.) the
electrical safety of the device can be improved by connecting an isolation transformer or a fault
current circuit breaker!
Keep children away!
Do not let other people touch the tool or the cable!
Keep other people out of the working area! Make sure that the tool is stored safely!
Unused electric tools are to be kept in a dry, highflying or closed place, out of the reach of
children!
Do not overload the electric tool! It works better and safer within the indicated capacity range! Use
the right electric tool!
Do not use weak tools or adapters for heavy jobs. Do not use tools for purposes or jobs for which
these are not intended. For example, hand circular saws are not be used to cut trees or branches!
Always wear suitable working cloths!
Do not wear baggy cloths or jewellery! Risk of being caught by moving parts!
When working outside, it is advisable to wear rubber gloves and skid-proof shoes!
If you have long hair, wear a hairnet! Use protective goggles!
Always wear a breathing mask during jobs producing dust! Connect the vacuum system (if
available)!
If devices for the connection of vacuum and collection systems are available, make sure that
these are connected and used correctly!
Do not tamper with the cable!
Do not carry the tool by the cable and do not use it to pull the plug out of the socket!
Protect the cable against heat sources, oil and sharp edges! Secure the tool!
Use chucking devices or a vise to keep the tool still! The tool can thus be held in place more safely
PID03B
Hammer Drill
1
3
2
4
6
7
5
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNING!
●
●
●
●
●
●
Special Safety Information
When drilling or screwing into walls, ceilings etc make sure beforehand that you will not damage any
hidden electric cables. During this work you should not touch any metal parts of the machine. Only
touch the machine by the plastic housing.
Your machine is double insulated. This means that two completely independent types of insulation
prevent you from coming into contact with live metal parts. This measure represents a high degree
of protection against an electric shock.
Your Drill has the following Functions:
The operating switch (6) is used for all work carried out with the drilling machine. With the speed
selection via the regulator wheel you have optimum control of the machine.
than by hand and the tool can be used with both hands!
Avoid unusual body postures! Always stand firmly in place and keep your balance! Always keep
the tool in good order!
Always keep tools sharp and clean to work correctly and safely!
Follow the maintenance and tool change instructions!
Check the plug and cable on a regular basis and have a qualified technician change these in case
of damage!
Check the extension cable on a regular basis and replace it if damaged!
Pull the plug out of the socket after use, before maintenance and when changing accessories
such as saw blades, drills cutters, etc.!
Do not leave protruding tool keys!
Make sure before turning on the tool that the key or setting gauge is removed!
Avoid the accidental starting of the tool!
Never carry an electric tool connected to the power mains with your finger on the switch!
Make sure that the switch is off when connecting to the mains! Extension cable outdoors: Use
only certified and duly marked extension cables outdoors!
Always be careful! Pay attention to your work! Proceed carefully. Do not use the tool if you are not
concentrated!
Check the tool for damages!
Before using the tool the next time check that the protection devices or slightly damaged parts are
in good working conditions! Check whether the moving parts function correctly, that these are not
jammed or whether any parts are damaged!
All the parts to be correctly mounted and meet all the requirements for the pro�per functioning of
the electric tool!
Damaged protection devices and parts are to be repaired or changed by a qualified technician
provided that the operating instructions do not specify otherwise!
Damaged switches are to be replaced in a customer service shop! Do not use electric tools that
cannot be switched on or off!
For your own safety always use only the accessories and attachments specified in the operating
instructions or recommended or specified by the tool manufacturer!
The use of accessories and attachments other than those specified in the operating instructions
can cause injuries!
Always have your tool be repaired by certified technicians!
This tool meets the relevant safety requirements!
Repairs are to be carried out only by qualified technicians with original spare parts to avoid the
risk of injuries to the user caused by improper repairs!
During operating, wear hearing protection to avoid damage to your hearing!
The machine can be set to continuous operation with the locking button (5).
The second handle (2) gives you an additional way of holding the machine firmly.
Depending on the position of the percussion drilling/drilling switch(3), you can use your drilling
machine as a percussion drill or rotating drill.
The direction switch (4) controls the direction of motion when the machine is used as a screwdriver
or if you would like to remove a drilling bit that has become jammed.
Using the adjustable bit stop you can fix the depth of blind holes accurately during drilling.
Preparing the Drilling Machine
Warning! When performing the following work, always ensure that the machine is not connected to
the mains power supply
Inserting the Second Handle (2)
In order to assemble the second handle (2), release it by rotating the lower part anti-clockwise so that
you can easily pull the handle over the drill chuck on to the flange located behind it. Then turn the
handle to a working position that is comfortable for you and fix it in place by tightening it (rotating the
lower part clockwise).
Adjusting the Bit Stop
The second handle (2) has a retainer for the bit stop. Insert a drill. Now release the handle. Push the
bit stop forwards until its end is in line with the end of the drill. Now push the bit stop back until the
distance between the end of the bit stop and the end of the drill corresponds to the depth to which
you would like to drill.
Inserting the Drill
First remove the mains supply from the socket. Turn the ring of the drill chuck (1) until the clamping
jaws are open wide enough. Insert the drill into the clamping jaws of the drill chuck (1). Insert the end
of the drill chuck key (7) into one of the three holes on the body of the drill chuck (1) and let the head
of the key (7) lock into place in the ring of the drill chuck (1). In order to tighten the clamping jaws and
fix the drill in place, turn the drill chuck key (7) in a clockwise direction. Important: Then remove the
key (7) from the chuck (1)!
Working with the Drilling Machine
Ensure that the mains power supply voltage is the same as the operating voltage of your machine.
For details, please see the type plate. Insert the correct drill for the type of job to be performed. If
necessary, adjust the bit stop. Adjust the speed of the machine using the regulating wheel on the
operating switch (6). The more the operating switch (6) is pressed in, the faster the drill rotates. Set
the direction switch (4) to the desired direction of motion. Never alter the position of the percussion
drilling switch (3) or the direction switch (4) when the machine is switched on. The machine is
switched on by pressing the operating switch (6). When the operating switch (6) is released, the
machine stops. If you would like to use continuous operation press the locking button (5) while the
operating switch (6) is pressed. In order to switch off the machine during continuous operation, press
the operating switch (6) again and then let it go. Do not touch the drill chuck (1) while the machine is
switched on.
Drilling Tips
●Always insert the correct size and type of drill or screwdriver.
●
●
●
●
●
●
●
Care of the Tools
Overload
Never use excessive force when drilling. Too much pressure reduces the speed of the machine, and
the required power is greatly reduced. This may result in overlo�ad, which can damage the motor of
the drilling machine. When the drilling machine becomes too hot, allow it to run for two minutes
without a load and then interrupt working for a short time. Clean the drilling machine with a clean
cloth and a brush. Ensure that the ventilati�on slits are not blocked.
Warning: Always use the additional grips which come with the appliance. Losing control of the
appliance may result in injuries.
Technical Data
Set the machine to the correct speed.
Always hold the machine tightly by the handle and second handle (2).
When drilling wood and metal, set the percussion-drilling switch (3) to drilling.
When drilling masonry, set the percussion-drilling switch (3) to percussion drilling.
When using the machine as a screwdriver, set the percussion-drilling switch (3) to drilling.
Set the direction switch (4) to the correct direction.
Never change the direction of motion when the machine is switched on.
- 01 -

Overview
1.
2.
3.
4.
5.
6.
7.
General Safety Instructions for Electric Tools
This device is exclusively for private use! It is not fit for commercial use!
Warning: when working with electrical devices the following
prevention and safety Instructions are to be observed to
avoid fires, electric shocks and physical injuries:
For safe working:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Drill chuck
Second handle
Switch for percussion drilling/drilling
Direction switch
Locking button
Operating switch with speed regulator wheel
Drill chuck key
Keep the working area in order!
Disorder in the working area can give rise to dangers of accidents! Pay attention to the ambient
conditions!
Do not leave electric tools under the rain!
Do not use these in humid or wet surroundings!
Make sure that there is enough light! Make sure that the working area is visible at a glance!
Do not use electric tools in areas subject to the risk of fires! Protect yourself against electric
shocks!
Avoid coming into contact with grounded parts (e.g. pipes, radiators, stoves, refrigerators)!
In case of extreme application conditions (e.g. high humidity, presence of metal particles, etc.) the
electrical safety of the device can be improved by connecting an isolation transformer or a fault
current circuit breaker!
Keep children away!
Do not let other people touch the tool or the cable!
Keep other people out of the working area! Make sure that the tool is stored safely!
Unused electric tools are to be kept in a dry, highflying or closed place, out of the reach of
children!
Do not overload the electric tool! It works better and safer within the indicated capacity range! Use
the right electric tool!
Do not use weak tools or adapters for heavy jobs. Do not use tools for purposes or jobs for which
these are not intended. For example, hand circular saws are not be used to cut trees or branches!
Always wear suitable working cloths!
Do not wear baggy cloths or jewellery! Risk of being caught by moving parts!
When working outside, it is advisable to wear rubber gloves and skid-proof shoes!
If you have long hair, wear a hairnet! Use protective goggles!
Always wear a breathing mask during jobs producing dust! Connect the vacuum system (if
available)!
If devices for the connection of vacuum and collection systems are available, make sure that
these are connected and used correctly!
Do not tamper with the cable!
Do not carry the tool by the cable and do not use it to pull the plug out of the socket!
Protect the cable against heat sources, oil and sharp edges! Secure the tool!
Use chucking devices or a vise to keep the tool still! The tool can thus be held in place more safely
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNING!
●
●
●
●
●
●
Special Safety Information
When drilling or screwing into walls, ceilings etc make sure beforehand that you will not damage any
hidden electric cables. During this work you should not touch any metal parts of the machine. Only
touch the machine by the plastic housing.
Your machine is double insulated. This means that two completely independent types of insulation
prevent you from coming into contact with live metal parts. This measure represents a high degree
of protection against an electric shock.
Your Drill has the following Functions:
The operating switch (6) is used for all work carried out with the drilling machine. With the speed
selection via the regulator wheel you have optimum control of the machine.
than by hand and the tool can be used with both hands!
Avoid unusual body postures! Always stand firmly in place and keep your balance! Always keep
the tool in good order!
Always keep tools sharp and clean to work correctly and safely!
Follow the maintenance and tool change instructions!
Check the plug and cable on a regular basis and have a qualified technician change these in case
of damage!
Check the extension cable on a regular basis and replace it if damaged!
Pull the plug out of the socket after use, before maintenance and when changing accessories
such as saw blades, drills cutters, etc.!
Do not leave protruding tool keys!
Make sure before turning on the tool that the key or setting gauge is removed!
Avoid the accidental starting of the tool!
Never carry an electric tool connected to the power mains with your finger on the switch!
Make sure that the switch is off when connecting to the mains! Extension cable outdoors: Use
only certified and duly marked extension cables outdoors!
Always be careful! Pay attention to your work! Proceed carefully. Do not use the tool if you are not
concentrated!
Check the tool for damages!
Before using the tool the next time check that the protection devices or slightly damaged parts are
in good working conditions! Check whether the moving parts function correctly, that these are not
jammed or whether any parts are damaged!
All the parts to be correctly mounted and meet all the requirements for the pro�per functioning of
the electric tool!
Damaged protection devices and parts are to be repaired or changed by a qualified technician
provided that the operating instructions do not specify otherwise!
Damaged switches are to be replaced in a customer service shop! Do not use electric tools that
cannot be switched on or off!
For your own safety always use only the accessories and attachments specified in the operating
instructions or recommended or specified by the tool manufacturer!
The use of accessories and attachments other than those specified in the operating instructions
can cause injuries!
Always have your tool be repaired by certified technicians!
This tool meets the relevant safety requirements!
Repairs are to be carried out only by qualified technicians with original spare parts to avoid the
risk of injuries to the user caused by improper repairs!
During operating, wear hearing protection to avoid damage to your hearing!
The machine can be set to continuous operation with the locking button (5).
The second handle (2) gives you an additional way of holding the machine firmly.
Depending on the position of the percussion drilling/drilling switch(3), you can use your drilling
machine as a percussion drill or rotating drill.
The direction switch (4) controls the direction of motion when the machine is used as a screwdriver
or if you would like to remove a drilling bit that has become jammed.
Using the adjustable bit stop you can fix the depth of blind holes accurately during drilling.
Preparing the Drilling Machine
Warning! When performing the following work, always ensure that the machine is not connected to
the mains power supply
Inserting the Second Handle (2)
In order to assemble the second handle (2), release it by rotating the lower part anti-clockwise so that
you can easily pull the handle over the drill chuck on to the flange located behind it. Then turn the
handle to a working position that is comfortable for you and fix it in place by tightening it (rotating the
lower part clockwise).
Adjusting the Bit Stop
The second handle (2) has a retainer for the bit stop. Insert a drill. Now release the handle. Push the
bit stop forwards until its end is in line with the end of the drill. Now push the bit stop back until the
distance between the end of the bit stop and the end of the drill corresponds to the depth to which
you would like to drill.
Inserting the Drill
First remove the mains supply from the socket. Turn the ring of the drill chuck (1) until the clamping
jaws are open wide enough. Insert the drill into the clamping jaws of the drill chuck (1). Insert the end
of the drill chuck key (7) into one of the three holes on the body of the drill chuck (1) and let the head
of the key (7) lock into place in the ring of the drill chuck (1). In order to tighten the clamping jaws and
fix the drill in place, turn the drill chuck key (7) in a clockwise direction. Important: Then remove the
key (7) from the chuck (1)!
Working with the Drilling Machine
Ensure that the mains power supply voltage is the same as the operating voltage of your machine.
For details, please see the type plate. Insert the correct drill for the type of job to be performed. If
necessary, adjust the bit stop. Adjust the speed of the machine using the regulating wheel on the
operating switch (6). The more the operating switch (6) is pressed in, the faster the drill rotates. Set
the direction switch (4) to the desired direction of motion. Never alter the position of the percussion
drilling switch (3) or the direction switch (4) when the machine is switched on. The machine is
switched on by pressing the operating switch (6). When the operating switch (6) is released, the
machine stops. If you would like to use continuous operation press the locking button (5) while the
operating switch (6) is pressed. In order to switch off the machine during continuous operation, press
the operating switch (6) again and then let it go. Do not touch the drill chuck (1) while the machine is
switched on.
Drilling Tips
●Always insert the correct size and type of drill or screwdriver.
●
●
●
●
●
●
●
Care of the Tools
Overload
Never use excessive force when drilling. Too much pressure reduces the speed of the machine, and
the required power is greatly reduced. This may result in overlo�ad, which can damage the motor of
the drilling machine. When the drilling machine becomes too hot, allow it to run for two minutes
without a load and then interrupt working for a short time. Clean the drilling machine with a clean
cloth and a brush. Ensure that the ventilati�on slits are not blocked.
Warning: Always use the additional grips which come with the appliance. Losing control of the
appliance may result in injuries.
Technical Data
Set the machine to the correct speed.
Always hold the machine tightly by the handle and second handle (2).
When drilling wood and metal, set the percussion-drilling switch (3) to drilling.
When drilling masonry, set the percussion-drilling switch (3) to percussion drilling.
When using the machine as a screwdriver, set the percussion-drilling switch (3) to drilling.
Set the direction switch (4) to the correct direction.
Never change the direction of motion when the machine is switched on.
- 02 -

Overview
1.
2.
3.
4.
5.
6.
7.
General Safety Instructions for Electric Tools
This device is exclusively for private use! It is not fit for commercial use!
Warning: when working with electrical devices the following
prevention and safety Instructions are to be observed to
avoid fires, electric shocks and physical injuries:
For safe working:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Drill chuck
Second handle
Switch for percussion drilling/drilling
Direction switch
Locking button
Operating switch with speed regulator wheel
Drill chuck key
Keep the working area in order!
Disorder in the working area can give rise to dangers of accidents! Pay attention to the ambient
conditions!
Do not leave electric tools under the rain!
Do not use these in humid or wet surroundings!
Make sure that there is enough light! Make sure that the working area is visible at a glance!
Do not use electric tools in areas subject to the risk of fires! Protect yourself against electric
shocks!
Avoid coming into contact with grounded parts (e.g. pipes, radiators, stoves, refrigerators)!
In case of extreme application conditions (e.g. high humidity, presence of metal particles, etc.) the
electrical safety of the device can be improved by connecting an isolation transformer or a fault
current circuit breaker!
Keep children away!
Do not let other people touch the tool or the cable!
Keep other people out of the working area! Make sure that the tool is stored safely!
Unused electric tools are to be kept in a dry, highflying or closed place, out of the reach of
children!
Do not overload the electric tool! It works better and safer within the indicated capacity range! Use
the right electric tool!
Do not use weak tools or adapters for heavy jobs. Do not use tools for purposes or jobs for which
these are not intended. For example, hand circular saws are not be used to cut trees or branches!
Always wear suitable working cloths!
Do not wear baggy cloths or jewellery! Risk of being caught by moving parts!
When working outside, it is advisable to wear rubber gloves and skid-proof shoes!
If you have long hair, wear a hairnet! Use protective goggles!
Always wear a breathing mask during jobs producing dust! Connect the vacuum system (if
available)!
If devices for the connection of vacuum and collection systems are available, make sure that
these are connected and used correctly!
Do not tamper with the cable!
Do not carry the tool by the cable and do not use it to pull the plug out of the socket!
Protect the cable against heat sources, oil and sharp edges! Secure the tool!
Use chucking devices or a vise to keep the tool still! The tool can thus be held in place more safely
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNING!
●
●
●
●
●
●
Special Safety Information
When drilling or screwing into walls, ceilings etc make sure beforehand that you will not damage any
hidden electric cables. During this work you should not touch any metal parts of the machine. Only
touch the machine by the plastic housing.
Your machine is double insulated. This means that two completely independent types of insulation
prevent you from coming into contact with live metal parts. This measure represents a high degree
of protection against an electric shock.
Your Drill has the following Functions:
The operating switch (6) is used for all work carried out with the drilling machine. With the speed
selection via the regulator wheel you have optimum control of the machine.
than by hand and the tool can be used with both hands!
Avoid unusual body postures! Always stand firmly in place and keep your balance! Always keep
the tool in good order!
Always keep tools sharp and clean to work correctly and safely!
Follow the maintenance and tool change instructions!
Check the plug and cable on a regular basis and have a qualified technician change these in case
of damage!
Check the extension cable on a regular basis and replace it if damaged!
Pull the plug out of the socket after use, before maintenance and when changing accessories
such as saw blades, drills cutters, etc.!
Do not leave protruding tool keys!
Make sure before turning on the tool that the key or setting gauge is removed!
Avoid the accidental starting of the tool!
Never carry an electric tool connected to the power mains with your finger on the switch!
Make sure that the switch is off when connecting to the mains! Extension cable outdoors: Use
only certified and duly marked extension cables outdoors!
Always be careful! Pay attention to your work! Proceed carefully. Do not use the tool if you are not
concentrated!
Check the tool for damages!
Before using the tool the next time check that the protection devices or slightly damaged parts are
in good working conditions! Check whether the moving parts function correctly, that these are not
jammed or whether any parts are damaged!
All the parts to be correctly mounted and meet all the requirements for the pro�per functioning of
the electric tool!
Damaged protection devices and parts are to be repaired or changed by a qualified technician
provided that the operating instructions do not specify otherwise!
Damaged switches are to be replaced in a customer service shop! Do not use electric tools that
cannot be switched on or off!
For your own safety always use only the accessories and attachments specified in the operating
instructions or recommended or specified by the tool manufacturer!
The use of accessories and attachments other than those specified in the operating instructions
can cause injuries!
Always have your tool be repaired by certified technicians!
This tool meets the relevant safety requirements!
Repairs are to be carried out only by qualified technicians with original spare parts to avoid the
risk of injuries to the user caused by improper repairs!
During operating, wear hearing protection to avoid damage to your hearing!
The machine can be set to continuous operation with the locking button (5).
The second handle (2) gives you an additional way of holding the machine firmly.
Depending on the position of the percussion drilling/drilling switch(3), you can use your drilling
machine as a percussion drill or rotating drill.
The direction switch (4) controls the direction of motion when the machine is used as a screwdriver
or if you would like to remove a drilling bit that has become jammed.
Using the adjustable bit stop you can fix the depth of blind holes accurately during drilling.
Preparing the Drilling Machine
Warning! When performing the following work, always ensure that the machine is not connected to
the mains power supply
Inserting the Second Handle (2)
In order to assemble the second handle (2), release it by rotating the lower part anti-clockwise so that
you can easily pull the handle over the drill chuck on to the flange located behind it. Then turn the
handle to a working position that is comfortable for you and fix it in place by tightening it (rotating the
lower part clockwise).
Adjusting the Bit Stop
The second handle (2) has a retainer for the bit stop. Insert a drill. Now release the handle. Push the
bit stop forwards until its end is in line with the end of the drill. Now push the bit stop back until the
distance between the end of the bit stop and the end of the drill corresponds to the depth to which
you would like to drill.
Inserting the Drill
First remove the mains supply from the socket. Turn the ring of the drill chuck (1) until the clamping
jaws are open wide enough. Insert the drill into the clamping jaws of the drill chuck (1). Insert the end
of the drill chuck key (7) into one of the three holes on the body of the drill chuck (1) and let the head
of the key (7) lock into place in the ring of the drill chuck (1). In order to tighten the clamping jaws and
fix the drill in place, turn the drill chuck key (7) in a clockwise direction. Important: Then remove the
key (7) from the chuck (1)!
Working with the Drilling Machine
Ensure that the mains power supply voltage is the same as the operating voltage of your machine.
For details, please see the type plate. Insert the correct drill for the type of job to be performed. If
necessary, adjust the bit stop. Adjust the speed of the machine using the regulating wheel on the
operating switch (6). The more the operating switch (6) is pressed in, the faster the drill rotates. Set
the direction switch (4) to the desired direction of motion. Never alter the position of the percussion
drilling switch (3) or the direction switch (4) when the machine is switched on. The machine is
switched on by pressing the operating switch (6). When the operating switch (6) is released, the
machine stops. If you would like to use continuous operation press the locking button (5) while the
operating switch (6) is pressed. In order to switch off the machine during continuous operation, press
the operating switch (6) again and then let it go. Do not touch the drill chuck (1) while the machine is
switched on.
Drilling Tips
●Always insert the correct size and type of drill or screwdriver.
●
●
●
●
●
●
●
Care of the Tools
Overload
Never use excessive force when drilling. Too much pressure reduces the speed of the machine, and
the required power is greatly reduced. This may result in overlo�ad, which can damage the motor of
the drilling machine. When the drilling machine becomes too hot, allow it to run for two minutes
without a load and then interrupt working for a short time. Clean the drilling machine with a clean
cloth and a brush. Ensure that the ventilati�on slits are not blocked.
Warning: Always use the additional grips which come with the appliance. Losing control of the
appliance may result in injuries.
Technical Data
Set the machine to the correct speed.
Always hold the machine tightly by the handle and second handle (2).
When drilling wood and metal, set the percussion-drilling switch (3) to drilling.
When drilling masonry, set the percussion-drilling switch (3) to percussion drilling.
When using the machine as a screwdriver, set the percussion-drilling switch (3) to drilling.
Set the direction switch (4) to the correct direction.
Never change the direction of motion when the machine is switched on.
- 03 -

Overview
1.
2.
3.
4.
5.
6.
7.
General Safety Instructions for Electric Tools
This device is exclusively for private use! It is not fit for commercial use!
Warning: when working with electrical devices the following
prevention and safety Instructions are to be observed to
avoid fires, electric shocks and physical injuries:
For safe working:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Drill chuck
Second handle
Switch for percussion drilling/drilling
Direction switch
Locking button
Operating switch with speed regulator wheel
Drill chuck key
Keep the working area in order!
Disorder in the working area can give rise to dangers of accidents! Pay attention to the ambient
conditions!
Do not leave electric tools under the rain!
Do not use these in humid or wet surroundings!
Make sure that there is enough light! Make sure that the working area is visible at a glance!
Do not use electric tools in areas subject to the risk of fires! Protect yourself against electric
shocks!
Avoid coming into contact with grounded parts (e.g. pipes, radiators, stoves, refrigerators)!
In case of extreme application conditions (e.g. high humidity, presence of metal particles, etc.) the
electrical safety of the device can be improved by connecting an isolation transformer or a fault
current circuit breaker!
Keep children away!
Do not let other people touch the tool or the cable!
Keep other people out of the working area! Make sure that the tool is stored safely!
Unused electric tools are to be kept in a dry, highflying or closed place, out of the reach of
children!
Do not overload the electric tool! It works better and safer within the indicated capacity range! Use
the right electric tool!
Do not use weak tools or adapters for heavy jobs. Do not use tools for purposes or jobs for which
these are not intended. For example, hand circular saws are not be used to cut trees or branches!
Always wear suitable working cloths!
Do not wear baggy cloths or jewellery! Risk of being caught by moving parts!
When working outside, it is advisable to wear rubber gloves and skid-proof shoes!
If you have long hair, wear a hairnet! Use protective goggles!
Always wear a breathing mask during jobs producing dust! Connect the vacuum system (if
available)!
If devices for the connection of vacuum and collection systems are available, make sure that
these are connected and used correctly!
Do not tamper with the cable!
Do not carry the tool by the cable and do not use it to pull the plug out of the socket!
Protect the cable against heat sources, oil and sharp edges! Secure the tool!
Use chucking devices or a vise to keep the tool still! The tool can thus be held in place more safely
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNING!
●
●
●
●
●
●
Special Safety Information
When drilling or screwing into walls, ceilings etc make sure beforehand that you will not damage any
hidden electric cables. During this work you should not touch any metal parts of the machine. Only
touch the machine by the plastic housing.
Your machine is double insulated. This means that two completely independent types of insulation
prevent you from coming into contact with live metal parts. This measure represents a high degree
of protection against an electric shock.
Your Drill has the following Functions:
The operating switch (6) is used for all work carried out with the drilling machine. With the speed
selection via the regulator wheel you have optimum control of the machine.
than by hand and the tool can be used with both hands!
Avoid unusual body postures! Always stand firmly in place and keep your balance! Always keep
the tool in good order!
Always keep tools sharp and clean to work correctly and safely!
Follow the maintenance and tool change instructions!
Check the plug and cable on a regular basis and have a qualified technician change these in case
of damage!
Check the extension cable on a regular basis and replace it if damaged!
Pull the plug out of the socket after use, before maintenance and when changing accessories
such as saw blades, drills cutters, etc.!
Do not leave protruding tool keys!
Make sure before turning on the tool that the key or setting gauge is removed!
Avoid the accidental starting of the tool!
Never carry an electric tool connected to the power mains with your finger on the switch!
Make sure that the switch is off when connecting to the mains! Extension cable outdoors: Use
only certified and duly marked extension cables outdoors!
Always be careful! Pay attention to your work! Proceed carefully. Do not use the tool if you are not
concentrated!
Check the tool for damages!
Before using the tool the next time check that the protection devices or slightly damaged parts are
in good working conditions! Check whether the moving parts function correctly, that these are not
jammed or whether any parts are damaged!
All the parts to be correctly mounted and meet all the requirements for the pro�per functioning of
the electric tool!
Damaged protection devices and parts are to be repaired or changed by a qualified technician
provided that the operating instructions do not specify otherwise!
Damaged switches are to be replaced in a customer service shop! Do not use electric tools that
cannot be switched on or off!
For your own safety always use only the accessories and attachments specified in the operating
instructions or recommended or specified by the tool manufacturer!
The use of accessories and attachments other than those specified in the operating instructions
can cause injuries!
Always have your tool be repaired by certified technicians!
This tool meets the relevant safety requirements!
Repairs are to be carried out only by qualified technicians with original spare parts to avoid the
risk of injuries to the user caused by improper repairs!
During operating, wear hearing protection to avoid damage to your hearing!
The machine can be set to continuous operation with the locking button (5).
The second handle (2) gives you an additional way of holding the machine firmly.
Depending on the position of the percussion drilling/drilling switch(3), you can use your drilling
machine as a percussion drill or rotating drill.
The direction switch (4) controls the direction of motion when the machine is used as a screwdriver
or if you would like to remove a drilling bit that has become jammed.
Using the adjustable bit stop you can fix the depth of blind holes accurately during drilling.
Preparing the Drilling Machine
Warning! When performing the following work, always ensure that the machine is not connected to
the mains power supply
Inserting the Second Handle (2)
In order to assemble the second handle (2), release it by rotating the lower part anti-clockwise so that
you can easily pull the handle over the drill chuck on to the flange located behind it. Then turn the
handle to a working position that is comfortable for you and fix it in place by tightening it (rotating the
lower part clockwise).
Adjusting the Bit Stop
The second handle (2) has a retainer for the bit stop. Insert a drill. Now release the handle. Push the
bit stop forwards until its end is in line with the end of the drill. Now push the bit stop back until the
distance between the end of the bit stop and the end of the drill corresponds to the depth to which
you would like to drill.
Inserting the Drill
First remove the mains supply from the socket. Turn the ring of the drill chuck (1) until the clamping
jaws are open wide enough. Insert the drill into the clamping jaws of the drill chuck (1). Insert the end
of the drill chuck key (7) into one of the three holes on the body of the drill chuck (1) and let the head
of the key (7) lock into place in the ring of the drill chuck (1). In order to tighten the clamping jaws and
fix the drill in place, turn the drill chuck key (7) in a clockwise direction. Important: Then remove the
key (7) from the chuck (1)!
Working with the Drilling Machine
Ensure that the mains power supply voltage is the same as the operating voltage of your machine.
For details, please see the type plate. Insert the correct drill for the type of job to be performed. If
necessary, adjust the bit stop. Adjust the speed of the machine using the regulating wheel on the
operating switch (6). The more the operating switch (6) is pressed in, the faster the drill rotates. Set
the direction switch (4) to the desired direction of motion. Never alter the position of the percussion
drilling switch (3) or the direction switch (4) when the machine is switched on. The machine is
switched on by pressing the operating switch (6). When the operating switch (6) is released, the
machine stops. If you would like to use continuous operation press the locking button (5) while the
operating switch (6) is pressed. In order to switch off the machine during continuous operation, press
the operating switch (6) again and then let it go. Do not touch the drill chuck (1) while the machine is
switched on.
Drilling Tips
●Always insert the correct size and type of drill or screwdriver.
●
●
●
●
●
●
●
Care of the Tools
Overload
Never use excessive force when drilling. Too much pressure reduces the speed of the machine, and
the required power is greatly reduced. This may result in overlo�ad, which can damage the motor of
the drilling machine. When the drilling machine becomes too hot, allow it to run for two minutes
without a load and then interrupt working for a short time. Clean the drilling machine with a clean
cloth and a brush. Ensure that the ventilati�on slits are not blocked.
Warning: Always use the additional grips which come with the appliance. Losing control of the
appliance may result in injuries.
Technical Data
Set the machine to the correct speed.
Always hold the machine tightly by the handle and second handle (2).
When drilling wood and metal, set the percussion-drilling switch (3) to drilling.
When drilling masonry, set the percussion-drilling switch (3) to percussion drilling.
When using the machine as a screwdriver, set the percussion-drilling switch (3) to drilling.
Set the direction switch (4) to the correct direction.
Never change the direction of motion when the machine is switched on.
Steel:
Voltage:
Frequency:
Power input:
No load speed:
Chuck size:
Drilling capacity:
Concrete:
Wood:
230V~ 120V~
50Hz 60Hz
850W 7.5A
0-3000/min 0-3000/min
13mm
13mm
13mm
25mm
- 04 -

3
2
Überblick
1.
2.
3.
4.
5.
6.
7.
Allgemeine Sicherheitshinweise für Elektrowerkzeug
Dieses Gerät ist ausschließlich für den privaten Gebrauch bestimmt!
Es ist nicht für den kommerziellen Gebrauch geeignet!
Warnung: Beim Arbeiten mit elektrischen Geräten sind die folgenden Vorbeugungs- und Sicherheit-
shinweise zu beachten, um Brände, Stromschläge und Körperverletzungen zu vermeiden:
Für sicheres Arbeiten:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Bohrfutter
zweiter Griff
Schalter für Schlagbohren / Bohren
Richtungsschalter
Verriegelungstaste
Betriebsschalter mit Geschwindigkeitsreglerrad
Bohrfutterschlüssel
Halten Sie den Arbeitsbereich in Ordnung!
Unordnung im Arbeitsbereich kann zu Unfallgefahren führen! Beachten Sie die Umgebungsbedi-
ngungen!
Lassen Sie keine Elektrowerkzeuge im Regen stehen!
Verwenden Sie diese nicht in feuchter oder nasser Umgebung!
Stellen Sie sicher, dass genügend Licht vorhanden ist! Stellen Sie sicher, dass der Arbeitsbereich
auf einen Blick sichtbar ist!
Verwenden Sie keine Elektrowerkzeuge in feuergefährdeten Bereichen! Schützen Sie sich vor
Stromschlägen!
Vermeiden Sie den Kontakt mit geerdeten Teilen (z.B. Rohren, Heizkörpern, Herden,
Kühlschränken)!
Bei extremen Einsatzbedingungen (z.B. hohe Luftfeuchtigkeit, Vorhandensein von Metallpartikeln
usw.) kann die elektrische Sicherheit des Geräts durch Anschluss eines Trenntransformators
oder eines Fehlerstromschutzschalters verbessert werden!
Halten Sie Kinder fern!
Lassen Sie andere Personen das Werkzeug oder das Kabel nicht berühren!
Halten Sie andere Personen aus dem Arbeitsbereich fern! Stellen Sie sicher, dass das Werkzeug
sicher aufbewahrt wird!
Unbenutzte Elektrowerkzeuge sind an einem trockenen, überfluteten oder verschlossenen Ort
außerhalb der Reichweite von Kindern aufzubewahren!
Überlasten Sie das Elektrowerkzeug nicht! Es funktioniert besser und sicherer innerhalb des
angegebenen Kapazitätsbereichs! Verwenden Sie das richtige Elektrowerkzeug!
Verwenden Sie keine schwachen Werkzeuge oder Adapter für schwere Arbeiten. Verwenden Sie
keine Tools für Zwecke oder Jobs, für die diese nicht vorgesehen sind. Zum Beispiel werden
Handkreissägen nicht zum Schneiden von Bäumen oder Ästen verwendet! Tragen Sie immer
geeignete Arbeitskleidung!
Tragen Sie keine sackartigen Tücher oder Schmuck! Gefahr, von beweglichen Teilen erfasst zu
werden!
Bei Arbeiten im Freien ist es ratsam, Gummihandschuhe und rutschfeste Schuhe zu tragen!
Wenn du langes Haar hast, trage ein Haarnetz! Schutzbrille tragen!
Tragen Sie bei staubenden Arbeiten immer eine Atemmaske! Schließen Sie das Vakuumsystem
an (falls vorhanden)!
Wenn Geräte zum Anschluss von Vakuum- und Sammelsystemen vorhanden sind, stellen Sie
PID03B
Hammer Drill
1
4
6
7
5
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNUNG!
●
●
●
●
●
●
Spezielle Sicherheitsinformationen
Achten Sie beim Bohren oder Einschrauben in Wände, Decken usw. darauf, dass Sie verborgene
sicher, dass diese richtig angeschlossen und verwendet werden!
Manipulieren Sie das Kabel nicht!
Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der
Steckdose zu ziehen!
Schützen Sie das Kabel vor Hitzequellen, Öl und scharfen Kanten! Sichern Sie das Werkzeug!
Verwenden Sie Spannvorrichtungen oder einen Schraubstock, um das Werkzeug still zu halten!
Das Werkzeug kann somit sicherer als von Hand gehalten werden und das Werkzeug kann mit
beiden Händen bedient werden!
Vermeiden Sie ungewöhnliche Körperhaltungen! Stehe immer fest und halte dein Gleichgewicht!
Halten Sie das Werkzeug immer in gutem Zustand!
Halten Sie Werkzeuge stets scharf und sauber, um korrekt und sicher zu arbeiten!
Befolgen Sie die Wartungs- und Werkzeugwechselanweisungen!
Kontrollieren Sie regelmäßig Stecker und Kabel und lassen Sie diese im Schadensfall von einem
qualifizierten Techniker austauschen!
Überprüfen Sie das Verlängerungskabel regelmäßig und ersetzen Sie es bei Beschädigung!
Ziehen Sie den Stecker nach Gebrauch, vor der Wartung und beim Wechseln von Zubehör wie
Sägeblättern, Bohrern usw. aus der Steckdose!
Überstehende Werkzeugschlüssel nicht lassen!
Vor dem Einschalten des Werkzeugs sicherstellen, dass der Schlüssel oder die Einstelllehre
entfernt wurde!
Vermeiden Sie das versehentliche Starten des Werkzeugs!
Tragen Sie niemals ein mit dem Stromnetz verbundenes Elektrowerkzeug mit dem Finger am
Schalter!
Stellen Sie sicher, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist!
Verlängerungskabel im Freien: Verwenden Sie nur zugelassene und entsprechend gekennzeich-
nete Verlängerungskabel im Freien!
Sei immer vorsichtig! Achte auf deine Arbeit! Gehen Sie vorsichtig vor. Verwenden Sie das
Werkzeug nicht, wenn Sie nicht konzentriert sind!
Überprüfen Sie das Werkzeug auf Beschädigungen!
Bevor Sie das Werkzeug das nächste Mal benutzen, überprüfen Sie, dass die Schutzvorrichtun-
gen oder die leicht beschädigten Teile in gutem Zustand sind! Überprüfen Sie, ob die beweglichen
Teile richtig funktionieren, dass diese nicht eingeklemmt sind oder ob Teile beschädigt sind!
Alle Teile müssen korrekt montiert werden und erfüllen alle Anforderungen für die Funktion des
Elektrowerkzeugs!
Beschädigte Schutzgeräte und -teile sind von einem qualifizierten Techniker zu reparieren oder
zu wechseln, sofern in der Bedienungsanleitung nicht anders angegeben!
Beschädigte Schalter sind in einem Kundendienst auszutauschen! Verwenden Sie keine
Elektrowerkzeuge, die nicht ein- oder ausgeschaltet werden können!
Verwenden Sie zu Ihrer eigenen Sicherheit immer nur die in der Betriebsanleitung aufgeführten
oder vom Hersteller empfohlenen oder angegebenen Zubehörteile und Zubehörteile!
Die Verwendung von Zubehör und Zubehörteilen, die nicht in der Bedienungsanleitung aufgeführt
sind, kann zu Verletzungen führen!
Lassen Sie Ihr Werkzeug immer von zertifizierten Technikern reparieren!
Dieses Tool erfüllt die relevanten Sicherheitsanforderungen!
Reparaturen dürfen nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen durchgeführt
werden, um Verletzungen durch unsachgemäße Reparaturen zu vermeiden!
Tragen Sie während des Betriebs einen Gehörschutz, um Schäden am Gehör zu vermeiden!
Elektrokabel nicht beschädigen. Während dieser Arbeit sollten Sie keine Metallteile der Maschine
berühren. Berühren Sie die Maschine nur am Kunststoffgehäuse.
Ihre Maschine ist doppelt isoliert. Das bedeutet, dass Sie mit zwei völlig unabhängigen Isolierungen
nicht mit lebenden Metallteilen in Kontakt kommen können. Diese Maßnahme stellt einen hohen
Schutz vor einem elektrischen Schlag dar.
Ihr Bohrer hat die folgenden Funktionen:
Der Bedienschalter (6) wird für alle Arbeiten mit der Bohrmaschine verwendet. Mit der Geschwind-
igkeitswahl über das Reglerrad haben Sie eine optimale Kontrolle über die Maschine.
Die Maschine kann mit der Verriegelungstaste (5) auf Dauerbetrieb eingestellt werden.
Der zweite Griff (2) gibt Ihnen eine zusätzliche Möglichkeit, die Maschine fest zu halten.
Je nach Position des Schlagbohr- / Bohrschalters (3) können Sie verwenden
Ihre Bohrmaschine als Schlagbohrer oder rotierender Bohrer.
Der Richtungsschalter (4) steuert die Bewegungsrichtung, wenn die Maschine benutzt wird
als Schraubenzieher oder wenn Sie eine verklemmte Bohrspitze entfernen möchten.
Mit dem einstellbaren Bitstop können Sie die Tiefe von Sacklöchern während des Bohrens genau
festlegen.
Vorbereiten der Bohrmaschine
Warnung! Stellen Sie bei den folgenden Arbeiten immer sicher, dass die Maschine funktioniert
nicht an das Stromnetz angeschlossen
Einfügen des zweiten Griffs (2)
Um den zweiten Griff (2) zu montieren, lösen Sie ihn, indem Sie den unteren Teil gegen den Uhrzei-
gersinn drehen, so dass Sie den Griff leicht über das Bohrfutter auf den dahinter liegenden Flansch
ziehen können. Drehen Sie dann den Griff in eine für Sie angenehme Arbeitsposition und fixieren Sie
ihn durch Anziehen (Drehen des Unterteils im Uhrzeigersinn).
Einstellen des Bit-Stopps
Der zweite Griff (2) hat eine Halterung für den Bitstopper. Fügen Sie einen Bohrer ein. Lassen Sie
nun den Griff los. Schieben Sie den Bithalter nach vorne, bis sein Ende mit dem Ende des Bohrers
übereinstimmt. Schieben Sie nun den Bithalter zurück, bis der Abstand zwischen dem Ende des
Bitstopps und dem Ende des Bohrers der Tiefe entspricht, auf die Sie bohren möchten.
Einfügen des Bohrers
Ziehen Sie zuerst das Netzteil aus der Steckdose. Den Ring des Bohrfutters (1) drehen, bis die
Spannbacken weit genug geöffnet sind. Setzen Sie den Bohrer in die Spannbacken des Bohrfutters
(1) ein. Stecken Sie das Ende des Bohrfutterschlüssels (7) in eine der drei Bohrungen am Bohrfutter-
körper (1) und lassen Sie den Schlüsselkopf (7) im Ring des Bohrfutters (1) einrasten. . Um die
Spannbacken festzuziehen und den Bohrer zu fixieren, den Bohrfutterschlüssel (7) im Uhrzeigersinn
drehen. Wichtig: Dann den Schlüssel (7) aus dem Futter (1) entfernen!
Arbeiten mit der Bohrmaschine
Stellen Sie sicher, dass die Netzspannung mit der Betriebsspannung Ihrer Maschine übereinstimmt.
Details finden Sie auf dem Typenschild. Fügen Sie den richtigen Drill für den Typ des auszuführen-
den Jobs ein. Stellen Sie ggf. den Bitstopp ein. Stellen Sie die Geschwindigkeit der Maschine mit
dem Einstellrad am Bedienungsschalter (6) ein. Je mehr der Bedienschalter (6) gedrückt wird, desto
schneller rotiert der Bohrer. Stellen Sie den Richtungsschalter (4) auf die gewünschte Bewegungs-
richtung ein. Ändern Sie niemals die Position des Schlagbohrschalters (3) oder des Richtungsschal-
ters (4), wenn die Maschine eingeschaltet ist. Die Maschine wird durch Drücken des Betriebsschal-
ters (6) eingeschaltet. Wenn der Betriebsschalter (6) losgelassen wird, stoppt die Maschine. Wenn
Sie den Dauerbetrieb nutzen möchten, drücken Sie den Sperrknopf (5), während der Bedienschalter
(6) gedrückt wird. Um die Maschine bei Dauerbetrieb auszuschalten, den Betriebsschalter (6) erneut
drücken und loslassen. Berühren Sie das Bohrfutter (1) nicht, während die Maschine eingeschaltet
ist.
Bohrspitzen
●
●
●
●
●
●
●
●
Pflege der Werkzeuge
Überlast
Verwenden Sie niemals übermäßige Kraft beim Bohren. Zu viel Druck reduziert die Geschwindigkeit
der Maschine und die erforderliche Leistung wird stark reduziert. Dies kann zu einer Überlastung
führen, die den Motor der Bohrmaschine beschädigen kann. Wenn die Bohrmaschine zu heiß wird,
lassen Sie sie zwei Minuten lang ohne Belastung laufen und unterbrechen Sie dann die Arbeit für
kurze Zeit. Reinigen Sie die Bohrmaschine mit einem sauberen Tuch und einer Bürste. Stellen Sie
sicher, dass die Lüftungsschlitze nicht blockiert sind.
Warnung: Verwenden Sie immer die zusätzlichen Griffe, die mit dem Gerät geliefert werden. Der
Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
Technische Daten
Setzen Sie immer die richtige Größe und Art des Bohrers oder Schraubenziehers ein.
Stellen Sie die Maschine auf die richtige Geschwindigkeit ein.
Halten Sie die Maschine immer fest am Griff und am zweiten Griff (2).
Beim Bohren von Holz und Metall den Schlagbohrschalter (3) auf Bohren stellen.
Beim Bohren von Mauerwerk den Schlagbohrschalter (3) auf Schlagbohren stellen.
Wenn Sie die Maschine als Schraubenzieher verwenden, setzen Sie den Schlagbohrschalter (3)
auf Bohren.
Stellen Sie den Richtungsschalter (4) in die richtige Richtung.
Ändern Sie niemals die Bewegungsrichtung beim Einschalten der Maschine.
- 05 -

Überblick
1.
2.
3.
4.
5.
6.
7.
Allgemeine Sicherheitshinweise für Elektrowerkzeug
Dieses Gerät ist ausschließlich für den privaten Gebrauch bestimmt!
Es ist nicht für den kommerziellen Gebrauch geeignet!
Warnung: Beim Arbeiten mit elektrischen Geräten sind die folgenden Vorbeugungs- und Sicherheit-
shinweise zu beachten, um Brände, Stromschläge und Körperverletzungen zu vermeiden:
Für sicheres Arbeiten:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Bohrfutter
zweiter Griff
Schalter für Schlagbohren / Bohren
Richtungsschalter
Verriegelungstaste
Betriebsschalter mit Geschwindigkeitsreglerrad
Bohrfutterschlüssel
Halten Sie den Arbeitsbereich in Ordnung!
Unordnung im Arbeitsbereich kann zu Unfallgefahren führen! Beachten Sie die Umgebungsbedi-
ngungen!
Lassen Sie keine Elektrowerkzeuge im Regen stehen!
Verwenden Sie diese nicht in feuchter oder nasser Umgebung!
Stellen Sie sicher, dass genügend Licht vorhanden ist! Stellen Sie sicher, dass der Arbeitsbereich
auf einen Blick sichtbar ist!
Verwenden Sie keine Elektrowerkzeuge in feuergefährdeten Bereichen! Schützen Sie sich vor
Stromschlägen!
Vermeiden Sie den Kontakt mit geerdeten Teilen (z.B. Rohren, Heizkörpern, Herden,
Kühlschränken)!
Bei extremen Einsatzbedingungen (z.B. hohe Luftfeuchtigkeit, Vorhandensein von Metallpartikeln
usw.) kann die elektrische Sicherheit des Geräts durch Anschluss eines Trenntransformators
oder eines Fehlerstromschutzschalters verbessert werden!
Halten Sie Kinder fern!
Lassen Sie andere Personen das Werkzeug oder das Kabel nicht berühren!
Halten Sie andere Personen aus dem Arbeitsbereich fern! Stellen Sie sicher, dass das Werkzeug
sicher aufbewahrt wird!
Unbenutzte Elektrowerkzeuge sind an einem trockenen, überfluteten oder verschlossenen Ort
außerhalb der Reichweite von Kindern aufzubewahren!
Überlasten Sie das Elektrowerkzeug nicht! Es funktioniert besser und sicherer innerhalb des
angegebenen Kapazitätsbereichs! Verwenden Sie das richtige Elektrowerkzeug!
Verwenden Sie keine schwachen Werkzeuge oder Adapter für schwere Arbeiten. Verwenden Sie
keine Tools für Zwecke oder Jobs, für die diese nicht vorgesehen sind. Zum Beispiel werden
Handkreissägen nicht zum Schneiden von Bäumen oder Ästen verwendet! Tragen Sie immer
geeignete Arbeitskleidung!
Tragen Sie keine sackartigen Tücher oder Schmuck! Gefahr, von beweglichen Teilen erfasst zu
werden!
Bei Arbeiten im Freien ist es ratsam, Gummihandschuhe und rutschfeste Schuhe zu tragen!
Wenn du langes Haar hast, trage ein Haarnetz! Schutzbrille tragen!
Tragen Sie bei staubenden Arbeiten immer eine Atemmaske! Schließen Sie das Vakuumsystem
an (falls vorhanden)!
Wenn Geräte zum Anschluss von Vakuum- und Sammelsystemen vorhanden sind, stellen Sie
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNUNG!
●
●
●
●
●
●
Spezielle Sicherheitsinformationen
Achten Sie beim Bohren oder Einschrauben in Wände, Decken usw. darauf, dass Sie verborgene
sicher, dass diese richtig angeschlossen und verwendet werden!
Manipulieren Sie das Kabel nicht!
Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der
Steckdose zu ziehen!
Schützen Sie das Kabel vor Hitzequellen, Öl und scharfen Kanten! Sichern Sie das Werkzeug!
Verwenden Sie Spannvorrichtungen oder einen Schraubstock, um das Werkzeug still zu halten!
Das Werkzeug kann somit sicherer als von Hand gehalten werden und das Werkzeug kann mit
beiden Händen bedient werden!
Vermeiden Sie ungewöhnliche Körperhaltungen! Stehe immer fest und halte dein Gleichgewicht!
Halten Sie das Werkzeug immer in gutem Zustand!
Halten Sie Werkzeuge stets scharf und sauber, um korrekt und sicher zu arbeiten!
Befolgen Sie die Wartungs- und Werkzeugwechselanweisungen!
Kontrollieren Sie regelmäßig Stecker und Kabel und lassen Sie diese im Schadensfall von einem
qualifizierten Techniker austauschen!
Überprüfen Sie das Verlängerungskabel regelmäßig und ersetzen Sie es bei Beschädigung!
Ziehen Sie den Stecker nach Gebrauch, vor der Wartung und beim Wechseln von Zubehör wie
Sägeblättern, Bohrern usw. aus der Steckdose!
Überstehende Werkzeugschlüssel nicht lassen!
Vor dem Einschalten des Werkzeugs sicherstellen, dass der Schlüssel oder die Einstelllehre
entfernt wurde!
Vermeiden Sie das versehentliche Starten des Werkzeugs!
Tragen Sie niemals ein mit dem Stromnetz verbundenes Elektrowerkzeug mit dem Finger am
Schalter!
Stellen Sie sicher, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist!
Verlängerungskabel im Freien: Verwenden Sie nur zugelassene und entsprechend gekennzeich-
nete Verlängerungskabel im Freien!
Sei immer vorsichtig! Achte auf deine Arbeit! Gehen Sie vorsichtig vor. Verwenden Sie das
Werkzeug nicht, wenn Sie nicht konzentriert sind!
Überprüfen Sie das Werkzeug auf Beschädigungen!
Bevor Sie das Werkzeug das nächste Mal benutzen, überprüfen Sie, dass die Schutzvorrichtun-
gen oder die leicht beschädigten Teile in gutem Zustand sind! Überprüfen Sie, ob die beweglichen
Teile richtig funktionieren, dass diese nicht eingeklemmt sind oder ob Teile beschädigt sind!
Alle Teile müssen korrekt montiert werden und erfüllen alle Anforderungen für die Funktion des
Elektrowerkzeugs!
Beschädigte Schutzgeräte und -teile sind von einem qualifizierten Techniker zu reparieren oder
zu wechseln, sofern in der Bedienungsanleitung nicht anders angegeben!
Beschädigte Schalter sind in einem Kundendienst auszutauschen! Verwenden Sie keine
Elektrowerkzeuge, die nicht ein- oder ausgeschaltet werden können!
Verwenden Sie zu Ihrer eigenen Sicherheit immer nur die in der Betriebsanleitung aufgeführten
oder vom Hersteller empfohlenen oder angegebenen Zubehörteile und Zubehörteile!
Die Verwendung von Zubehör und Zubehörteilen, die nicht in der Bedienungsanleitung aufgeführt
sind, kann zu Verletzungen führen!
Lassen Sie Ihr Werkzeug immer von zertifizierten Technikern reparieren!
Dieses Tool erfüllt die relevanten Sicherheitsanforderungen!
Reparaturen dürfen nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen durchgeführt
werden, um Verletzungen durch unsachgemäße Reparaturen zu vermeiden!
Tragen Sie während des Betriebs einen Gehörschutz, um Schäden am Gehör zu vermeiden!
Elektrokabel nicht beschädigen. Während dieser Arbeit sollten Sie keine Metallteile der Maschine
berühren. Berühren Sie die Maschine nur am Kunststoffgehäuse.
Ihre Maschine ist doppelt isoliert. Das bedeutet, dass Sie mit zwei völlig unabhängigen Isolierungen
nicht mit lebenden Metallteilen in Kontakt kommen können. Diese Maßnahme stellt einen hohen
Schutz vor einem elektrischen Schlag dar.
Ihr Bohrer hat die folgenden Funktionen:
Der Bedienschalter (6) wird für alle Arbeiten mit der Bohrmaschine verwendet. Mit der Geschwind-
igkeitswahl über das Reglerrad haben Sie eine optimale Kontrolle über die Maschine.
Die Maschine kann mit der Verriegelungstaste (5) auf Dauerbetrieb eingestellt werden.
Der zweite Griff (2) gibt Ihnen eine zusätzliche Möglichkeit, die Maschine fest zu halten.
Je nach Position des Schlagbohr- / Bohrschalters (3) können Sie verwenden
Ihre Bohrmaschine als Schlagbohrer oder rotierender Bohrer.
Der Richtungsschalter (4) steuert die Bewegungsrichtung, wenn die Maschine benutzt wird
als Schraubenzieher oder wenn Sie eine verklemmte Bohrspitze entfernen möchten.
Mit dem einstellbaren Bitstop können Sie die Tiefe von Sacklöchern während des Bohrens genau
festlegen.
Vorbereiten der Bohrmaschine
Warnung! Stellen Sie bei den folgenden Arbeiten immer sicher, dass die Maschine funktioniert
nicht an das Stromnetz angeschlossen
Einfügen des zweiten Griffs (2)
Um den zweiten Griff (2) zu montieren, lösen Sie ihn, indem Sie den unteren Teil gegen den Uhrzei-
gersinn drehen, so dass Sie den Griff leicht über das Bohrfutter auf den dahinter liegenden Flansch
ziehen können. Drehen Sie dann den Griff in eine für Sie angenehme Arbeitsposition und fixieren Sie
ihn durch Anziehen (Drehen des Unterteils im Uhrzeigersinn).
Einstellen des Bit-Stopps
Der zweite Griff (2) hat eine Halterung für den Bitstopper. Fügen Sie einen Bohrer ein. Lassen Sie
nun den Griff los. Schieben Sie den Bithalter nach vorne, bis sein Ende mit dem Ende des Bohrers
übereinstimmt. Schieben Sie nun den Bithalter zurück, bis der Abstand zwischen dem Ende des
Bitstopps und dem Ende des Bohrers der Tiefe entspricht, auf die Sie bohren möchten.
Einfügen des Bohrers
Ziehen Sie zuerst das Netzteil aus der Steckdose. Den Ring des Bohrfutters (1) drehen, bis die
Spannbacken weit genug geöffnet sind. Setzen Sie den Bohrer in die Spannbacken des Bohrfutters
(1) ein. Stecken Sie das Ende des Bohrfutterschlüssels (7) in eine der drei Bohrungen am Bohrfutter-
körper (1) und lassen Sie den Schlüsselkopf (7) im Ring des Bohrfutters (1) einrasten. . Um die
Spannbacken festzuziehen und den Bohrer zu fixieren, den Bohrfutterschlüssel (7) im Uhrzeigersinn
drehen. Wichtig: Dann den Schlüssel (7) aus dem Futter (1) entfernen!
Arbeiten mit der Bohrmaschine
Stellen Sie sicher, dass die Netzspannung mit der Betriebsspannung Ihrer Maschine übereinstimmt.
Details finden Sie auf dem Typenschild. Fügen Sie den richtigen Drill für den Typ des auszuführen-
den Jobs ein. Stellen Sie ggf. den Bitstopp ein. Stellen Sie die Geschwindigkeit der Maschine mit
dem Einstellrad am Bedienungsschalter (6) ein. Je mehr der Bedienschalter (6) gedrückt wird, desto
schneller rotiert der Bohrer. Stellen Sie den Richtungsschalter (4) auf die gewünschte Bewegungs-
richtung ein. Ändern Sie niemals die Position des Schlagbohrschalters (3) oder des Richtungsschal-
ters (4), wenn die Maschine eingeschaltet ist. Die Maschine wird durch Drücken des Betriebsschal-
ters (6) eingeschaltet. Wenn der Betriebsschalter (6) losgelassen wird, stoppt die Maschine. Wenn
Sie den Dauerbetrieb nutzen möchten, drücken Sie den Sperrknopf (5), während der Bedienschalter
(6) gedrückt wird. Um die Maschine bei Dauerbetrieb auszuschalten, den Betriebsschalter (6) erneut
drücken und loslassen. Berühren Sie das Bohrfutter (1) nicht, während die Maschine eingeschaltet
ist.
Bohrspitzen
●
●
●
●
●
●
●
●
Pflege der Werkzeuge
Überlast
Verwenden Sie niemals übermäßige Kraft beim Bohren. Zu viel Druck reduziert die Geschwindigkeit
der Maschine und die erforderliche Leistung wird stark reduziert. Dies kann zu einer Überlastung
führen, die den Motor der Bohrmaschine beschädigen kann. Wenn die Bohrmaschine zu heiß wird,
lassen Sie sie zwei Minuten lang ohne Belastung laufen und unterbrechen Sie dann die Arbeit für
kurze Zeit. Reinigen Sie die Bohrmaschine mit einem sauberen Tuch und einer Bürste. Stellen Sie
sicher, dass die Lüftungsschlitze nicht blockiert sind.
Warnung: Verwenden Sie immer die zusätzlichen Griffe, die mit dem Gerät geliefert werden. Der
Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
Technische Daten
Setzen Sie immer die richtige Größe und Art des Bohrers oder Schraubenziehers ein.
Stellen Sie die Maschine auf die richtige Geschwindigkeit ein.
Halten Sie die Maschine immer fest am Griff und am zweiten Griff (2).
Beim Bohren von Holz und Metall den Schlagbohrschalter (3) auf Bohren stellen.
Beim Bohren von Mauerwerk den Schlagbohrschalter (3) auf Schlagbohren stellen.
Wenn Sie die Maschine als Schraubenzieher verwenden, setzen Sie den Schlagbohrschalter (3)
auf Bohren.
Stellen Sie den Richtungsschalter (4) in die richtige Richtung.
Ändern Sie niemals die Bewegungsrichtung beim Einschalten der Maschine.
- 06 -

Überblick
1.
2.
3.
4.
5.
6.
7.
Allgemeine Sicherheitshinweise für Elektrowerkzeug
Dieses Gerät ist ausschließlich für den privaten Gebrauch bestimmt!
Es ist nicht für den kommerziellen Gebrauch geeignet!
Warnung: Beim Arbeiten mit elektrischen Geräten sind die folgenden Vorbeugungs- und Sicherheit-
shinweise zu beachten, um Brände, Stromschläge und Körperverletzungen zu vermeiden:
Für sicheres Arbeiten:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Bohrfutter
zweiter Griff
Schalter für Schlagbohren / Bohren
Richtungsschalter
Verriegelungstaste
Betriebsschalter mit Geschwindigkeitsreglerrad
Bohrfutterschlüssel
Halten Sie den Arbeitsbereich in Ordnung!
Unordnung im Arbeitsbereich kann zu Unfallgefahren führen! Beachten Sie die Umgebungsbedi-
ngungen!
Lassen Sie keine Elektrowerkzeuge im Regen stehen!
Verwenden Sie diese nicht in feuchter oder nasser Umgebung!
Stellen Sie sicher, dass genügend Licht vorhanden ist! Stellen Sie sicher, dass der Arbeitsbereich
auf einen Blick sichtbar ist!
Verwenden Sie keine Elektrowerkzeuge in feuergefährdeten Bereichen! Schützen Sie sich vor
Stromschlägen!
Vermeiden Sie den Kontakt mit geerdeten Teilen (z.B. Rohren, Heizkörpern, Herden,
Kühlschränken)!
Bei extremen Einsatzbedingungen (z.B. hohe Luftfeuchtigkeit, Vorhandensein von Metallpartikeln
usw.) kann die elektrische Sicherheit des Geräts durch Anschluss eines Trenntransformators
oder eines Fehlerstromschutzschalters verbessert werden!
Halten Sie Kinder fern!
Lassen Sie andere Personen das Werkzeug oder das Kabel nicht berühren!
Halten Sie andere Personen aus dem Arbeitsbereich fern! Stellen Sie sicher, dass das Werkzeug
sicher aufbewahrt wird!
Unbenutzte Elektrowerkzeuge sind an einem trockenen, überfluteten oder verschlossenen Ort
außerhalb der Reichweite von Kindern aufzubewahren!
Überlasten Sie das Elektrowerkzeug nicht! Es funktioniert besser und sicherer innerhalb des
angegebenen Kapazitätsbereichs! Verwenden Sie das richtige Elektrowerkzeug!
Verwenden Sie keine schwachen Werkzeuge oder Adapter für schwere Arbeiten. Verwenden Sie
keine Tools für Zwecke oder Jobs, für die diese nicht vorgesehen sind. Zum Beispiel werden
Handkreissägen nicht zum Schneiden von Bäumen oder Ästen verwendet! Tragen Sie immer
geeignete Arbeitskleidung!
Tragen Sie keine sackartigen Tücher oder Schmuck! Gefahr, von beweglichen Teilen erfasst zu
werden!
Bei Arbeiten im Freien ist es ratsam, Gummihandschuhe und rutschfeste Schuhe zu tragen!
Wenn du langes Haar hast, trage ein Haarnetz! Schutzbrille tragen!
Tragen Sie bei staubenden Arbeiten immer eine Atemmaske! Schließen Sie das Vakuumsystem
an (falls vorhanden)!
Wenn Geräte zum Anschluss von Vakuum- und Sammelsystemen vorhanden sind, stellen Sie
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNUNG!
●
●
●
●
●
●
Spezielle Sicherheitsinformationen
Achten Sie beim Bohren oder Einschrauben in Wände, Decken usw. darauf, dass Sie verborgene
sicher, dass diese richtig angeschlossen und verwendet werden!
Manipulieren Sie das Kabel nicht!
Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der
Steckdose zu ziehen!
Schützen Sie das Kabel vor Hitzequellen, Öl und scharfen Kanten! Sichern Sie das Werkzeug!
Verwenden Sie Spannvorrichtungen oder einen Schraubstock, um das Werkzeug still zu halten!
Das Werkzeug kann somit sicherer als von Hand gehalten werden und das Werkzeug kann mit
beiden Händen bedient werden!
Vermeiden Sie ungewöhnliche Körperhaltungen! Stehe immer fest und halte dein Gleichgewicht!
Halten Sie das Werkzeug immer in gutem Zustand!
Halten Sie Werkzeuge stets scharf und sauber, um korrekt und sicher zu arbeiten!
Befolgen Sie die Wartungs- und Werkzeugwechselanweisungen!
Kontrollieren Sie regelmäßig Stecker und Kabel und lassen Sie diese im Schadensfall von einem
qualifizierten Techniker austauschen!
Überprüfen Sie das Verlängerungskabel regelmäßig und ersetzen Sie es bei Beschädigung!
Ziehen Sie den Stecker nach Gebrauch, vor der Wartung und beim Wechseln von Zubehör wie
Sägeblättern, Bohrern usw. aus der Steckdose!
Überstehende Werkzeugschlüssel nicht lassen!
Vor dem Einschalten des Werkzeugs sicherstellen, dass der Schlüssel oder die Einstelllehre
entfernt wurde!
Vermeiden Sie das versehentliche Starten des Werkzeugs!
Tragen Sie niemals ein mit dem Stromnetz verbundenes Elektrowerkzeug mit dem Finger am
Schalter!
Stellen Sie sicher, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist!
Verlängerungskabel im Freien: Verwenden Sie nur zugelassene und entsprechend gekennzeich-
nete Verlängerungskabel im Freien!
Sei immer vorsichtig! Achte auf deine Arbeit! Gehen Sie vorsichtig vor. Verwenden Sie das
Werkzeug nicht, wenn Sie nicht konzentriert sind!
Überprüfen Sie das Werkzeug auf Beschädigungen!
Bevor Sie das Werkzeug das nächste Mal benutzen, überprüfen Sie, dass die Schutzvorrichtun-
gen oder die leicht beschädigten Teile in gutem Zustand sind! Überprüfen Sie, ob die beweglichen
Teile richtig funktionieren, dass diese nicht eingeklemmt sind oder ob Teile beschädigt sind!
Alle Teile müssen korrekt montiert werden und erfüllen alle Anforderungen für die Funktion des
Elektrowerkzeugs!
Beschädigte Schutzgeräte und -teile sind von einem qualifizierten Techniker zu reparieren oder
zu wechseln, sofern in der Bedienungsanleitung nicht anders angegeben!
Beschädigte Schalter sind in einem Kundendienst auszutauschen! Verwenden Sie keine
Elektrowerkzeuge, die nicht ein- oder ausgeschaltet werden können!
Verwenden Sie zu Ihrer eigenen Sicherheit immer nur die in der Betriebsanleitung aufgeführten
oder vom Hersteller empfohlenen oder angegebenen Zubehörteile und Zubehörteile!
Die Verwendung von Zubehör und Zubehörteilen, die nicht in der Bedienungsanleitung aufgeführt
sind, kann zu Verletzungen führen!
Lassen Sie Ihr Werkzeug immer von zertifizierten Technikern reparieren!
Dieses Tool erfüllt die relevanten Sicherheitsanforderungen!
Reparaturen dürfen nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen durchgeführt
werden, um Verletzungen durch unsachgemäße Reparaturen zu vermeiden!
Tragen Sie während des Betriebs einen Gehörschutz, um Schäden am Gehör zu vermeiden!
Elektrokabel nicht beschädigen. Während dieser Arbeit sollten Sie keine Metallteile der Maschine
berühren. Berühren Sie die Maschine nur am Kunststoffgehäuse.
Ihre Maschine ist doppelt isoliert. Das bedeutet, dass Sie mit zwei völlig unabhängigen Isolierungen
nicht mit lebenden Metallteilen in Kontakt kommen können. Diese Maßnahme stellt einen hohen
Schutz vor einem elektrischen Schlag dar.
Ihr Bohrer hat die folgenden Funktionen:
Der Bedienschalter (6) wird für alle Arbeiten mit der Bohrmaschine verwendet. Mit der Geschwind-
igkeitswahl über das Reglerrad haben Sie eine optimale Kontrolle über die Maschine.
Die Maschine kann mit der Verriegelungstaste (5) auf Dauerbetrieb eingestellt werden.
Der zweite Griff (2) gibt Ihnen eine zusätzliche Möglichkeit, die Maschine fest zu halten.
Je nach Position des Schlagbohr- / Bohrschalters (3) können Sie verwenden
Ihre Bohrmaschine als Schlagbohrer oder rotierender Bohrer.
Der Richtungsschalter (4) steuert die Bewegungsrichtung, wenn die Maschine benutzt wird
als Schraubenzieher oder wenn Sie eine verklemmte Bohrspitze entfernen möchten.
Mit dem einstellbaren Bitstop können Sie die Tiefe von Sacklöchern während des Bohrens genau
festlegen.
Vorbereiten der Bohrmaschine
Warnung! Stellen Sie bei den folgenden Arbeiten immer sicher, dass die Maschine funktioniert
nicht an das Stromnetz angeschlossen
Einfügen des zweiten Griffs (2)
Um den zweiten Griff (2) zu montieren, lösen Sie ihn, indem Sie den unteren Teil gegen den Uhrzei-
gersinn drehen, so dass Sie den Griff leicht über das Bohrfutter auf den dahinter liegenden Flansch
ziehen können. Drehen Sie dann den Griff in eine für Sie angenehme Arbeitsposition und fixieren Sie
ihn durch Anziehen (Drehen des Unterteils im Uhrzeigersinn).
Einstellen des Bit-Stopps
Der zweite Griff (2) hat eine Halterung für den Bitstopper. Fügen Sie einen Bohrer ein. Lassen Sie
nun den Griff los. Schieben Sie den Bithalter nach vorne, bis sein Ende mit dem Ende des Bohrers
übereinstimmt. Schieben Sie nun den Bithalter zurück, bis der Abstand zwischen dem Ende des
Bitstopps und dem Ende des Bohrers der Tiefe entspricht, auf die Sie bohren möchten.
Einfügen des Bohrers
Ziehen Sie zuerst das Netzteil aus der Steckdose. Den Ring des Bohrfutters (1) drehen, bis die
Spannbacken weit genug geöffnet sind. Setzen Sie den Bohrer in die Spannbacken des Bohrfutters
(1) ein. Stecken Sie das Ende des Bohrfutterschlüssels (7) in eine der drei Bohrungen am Bohrfutter-
körper (1) und lassen Sie den Schlüsselkopf (7) im Ring des Bohrfutters (1) einrasten. . Um die
Spannbacken festzuziehen und den Bohrer zu fixieren, den Bohrfutterschlüssel (7) im Uhrzeigersinn
drehen. Wichtig: Dann den Schlüssel (7) aus dem Futter (1) entfernen!
Arbeiten mit der Bohrmaschine
Stellen Sie sicher, dass die Netzspannung mit der Betriebsspannung Ihrer Maschine übereinstimmt.
Details finden Sie auf dem Typenschild. Fügen Sie den richtigen Drill für den Typ des auszuführen-
den Jobs ein. Stellen Sie ggf. den Bitstopp ein. Stellen Sie die Geschwindigkeit der Maschine mit
dem Einstellrad am Bedienungsschalter (6) ein. Je mehr der Bedienschalter (6) gedrückt wird, desto
schneller rotiert der Bohrer. Stellen Sie den Richtungsschalter (4) auf die gewünschte Bewegungs-
richtung ein. Ändern Sie niemals die Position des Schlagbohrschalters (3) oder des Richtungsschal-
ters (4), wenn die Maschine eingeschaltet ist. Die Maschine wird durch Drücken des Betriebsschal-
ters (6) eingeschaltet. Wenn der Betriebsschalter (6) losgelassen wird, stoppt die Maschine. Wenn
Sie den Dauerbetrieb nutzen möchten, drücken Sie den Sperrknopf (5), während der Bedienschalter
(6) gedrückt wird. Um die Maschine bei Dauerbetrieb auszuschalten, den Betriebsschalter (6) erneut
drücken und loslassen. Berühren Sie das Bohrfutter (1) nicht, während die Maschine eingeschaltet
ist.
Bohrspitzen
●
●
●
●
●
●
●
●
Pflege der Werkzeuge
Überlast
Verwenden Sie niemals übermäßige Kraft beim Bohren. Zu viel Druck reduziert die Geschwindigkeit
der Maschine und die erforderliche Leistung wird stark reduziert. Dies kann zu einer Überlastung
führen, die den Motor der Bohrmaschine beschädigen kann. Wenn die Bohrmaschine zu heiß wird,
lassen Sie sie zwei Minuten lang ohne Belastung laufen und unterbrechen Sie dann die Arbeit für
kurze Zeit. Reinigen Sie die Bohrmaschine mit einem sauberen Tuch und einer Bürste. Stellen Sie
sicher, dass die Lüftungsschlitze nicht blockiert sind.
Warnung: Verwenden Sie immer die zusätzlichen Griffe, die mit dem Gerät geliefert werden. Der
Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
Technische Daten
Setzen Sie immer die richtige Größe und Art des Bohrers oder Schraubenziehers ein.
Stellen Sie die Maschine auf die richtige Geschwindigkeit ein.
Halten Sie die Maschine immer fest am Griff und am zweiten Griff (2).
Beim Bohren von Holz und Metall den Schlagbohrschalter (3) auf Bohren stellen.
Beim Bohren von Mauerwerk den Schlagbohrschalter (3) auf Schlagbohren stellen.
Wenn Sie die Maschine als Schraubenzieher verwenden, setzen Sie den Schlagbohrschalter (3)
auf Bohren.
Stellen Sie den Richtungsschalter (4) in die richtige Richtung.
Ändern Sie niemals die Bewegungsrichtung beim Einschalten der Maschine.
- 07 -

Überblick
1.
2.
3.
4.
5.
6.
7.
Allgemeine Sicherheitshinweise für Elektrowerkzeug
Dieses Gerät ist ausschließlich für den privaten Gebrauch bestimmt!
Es ist nicht für den kommerziellen Gebrauch geeignet!
Warnung: Beim Arbeiten mit elektrischen Geräten sind die folgenden Vorbeugungs- und Sicherheit-
shinweise zu beachten, um Brände, Stromschläge und Körperverletzungen zu vermeiden:
Für sicheres Arbeiten:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Bohrfutter
zweiter Griff
Schalter für Schlagbohren / Bohren
Richtungsschalter
Verriegelungstaste
Betriebsschalter mit Geschwindigkeitsreglerrad
Bohrfutterschlüssel
Halten Sie den Arbeitsbereich in Ordnung!
Unordnung im Arbeitsbereich kann zu Unfallgefahren führen! Beachten Sie die Umgebungsbedi-
ngungen!
Lassen Sie keine Elektrowerkzeuge im Regen stehen!
Verwenden Sie diese nicht in feuchter oder nasser Umgebung!
Stellen Sie sicher, dass genügend Licht vorhanden ist! Stellen Sie sicher, dass der Arbeitsbereich
auf einen Blick sichtbar ist!
Verwenden Sie keine Elektrowerkzeuge in feuergefährdeten Bereichen! Schützen Sie sich vor
Stromschlägen!
Vermeiden Sie den Kontakt mit geerdeten Teilen (z.B. Rohren, Heizkörpern, Herden,
Kühlschränken)!
Bei extremen Einsatzbedingungen (z.B. hohe Luftfeuchtigkeit, Vorhandensein von Metallpartikeln
usw.) kann die elektrische Sicherheit des Geräts durch Anschluss eines Trenntransformators
oder eines Fehlerstromschutzschalters verbessert werden!
Halten Sie Kinder fern!
Lassen Sie andere Personen das Werkzeug oder das Kabel nicht berühren!
Halten Sie andere Personen aus dem Arbeitsbereich fern! Stellen Sie sicher, dass das Werkzeug
sicher aufbewahrt wird!
Unbenutzte Elektrowerkzeuge sind an einem trockenen, überfluteten oder verschlossenen Ort
außerhalb der Reichweite von Kindern aufzubewahren!
Überlasten Sie das Elektrowerkzeug nicht! Es funktioniert besser und sicherer innerhalb des
angegebenen Kapazitätsbereichs! Verwenden Sie das richtige Elektrowerkzeug!
Verwenden Sie keine schwachen Werkzeuge oder Adapter für schwere Arbeiten. Verwenden Sie
keine Tools für Zwecke oder Jobs, für die diese nicht vorgesehen sind. Zum Beispiel werden
Handkreissägen nicht zum Schneiden von Bäumen oder Ästen verwendet! Tragen Sie immer
geeignete Arbeitskleidung!
Tragen Sie keine sackartigen Tücher oder Schmuck! Gefahr, von beweglichen Teilen erfasst zu
werden!
Bei Arbeiten im Freien ist es ratsam, Gummihandschuhe und rutschfeste Schuhe zu tragen!
Wenn du langes Haar hast, trage ein Haarnetz! Schutzbrille tragen!
Tragen Sie bei staubenden Arbeiten immer eine Atemmaske! Schließen Sie das Vakuumsystem
an (falls vorhanden)!
Wenn Geräte zum Anschluss von Vakuum- und Sammelsystemen vorhanden sind, stellen Sie
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
WARNUNG!
●
●
●
●
●
●
Spezielle Sicherheitsinformationen
Achten Sie beim Bohren oder Einschrauben in Wände, Decken usw. darauf, dass Sie verborgene
sicher, dass diese richtig angeschlossen und verwendet werden!
Manipulieren Sie das Kabel nicht!
Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der
Steckdose zu ziehen!
Schützen Sie das Kabel vor Hitzequellen, Öl und scharfen Kanten! Sichern Sie das Werkzeug!
Verwenden Sie Spannvorrichtungen oder einen Schraubstock, um das Werkzeug still zu halten!
Das Werkzeug kann somit sicherer als von Hand gehalten werden und das Werkzeug kann mit
beiden Händen bedient werden!
Vermeiden Sie ungewöhnliche Körperhaltungen! Stehe immer fest und halte dein Gleichgewicht!
Halten Sie das Werkzeug immer in gutem Zustand!
Halten Sie Werkzeuge stets scharf und sauber, um korrekt und sicher zu arbeiten!
Befolgen Sie die Wartungs- und Werkzeugwechselanweisungen!
Kontrollieren Sie regelmäßig Stecker und Kabel und lassen Sie diese im Schadensfall von einem
qualifizierten Techniker austauschen!
Überprüfen Sie das Verlängerungskabel regelmäßig und ersetzen Sie es bei Beschädigung!
Ziehen Sie den Stecker nach Gebrauch, vor der Wartung und beim Wechseln von Zubehör wie
Sägeblättern, Bohrern usw. aus der Steckdose!
Überstehende Werkzeugschlüssel nicht lassen!
Vor dem Einschalten des Werkzeugs sicherstellen, dass der Schlüssel oder die Einstelllehre
entfernt wurde!
Vermeiden Sie das versehentliche Starten des Werkzeugs!
Tragen Sie niemals ein mit dem Stromnetz verbundenes Elektrowerkzeug mit dem Finger am
Schalter!
Stellen Sie sicher, dass der Schalter beim Anschluss an das Stromnetz ausgeschaltet ist!
Verlängerungskabel im Freien: Verwenden Sie nur zugelassene und entsprechend gekennzeich-
nete Verlängerungskabel im Freien!
Sei immer vorsichtig! Achte auf deine Arbeit! Gehen Sie vorsichtig vor. Verwenden Sie das
Werkzeug nicht, wenn Sie nicht konzentriert sind!
Überprüfen Sie das Werkzeug auf Beschädigungen!
Bevor Sie das Werkzeug das nächste Mal benutzen, überprüfen Sie, dass die Schutzvorrichtun-
gen oder die leicht beschädigten Teile in gutem Zustand sind! Überprüfen Sie, ob die beweglichen
Teile richtig funktionieren, dass diese nicht eingeklemmt sind oder ob Teile beschädigt sind!
Alle Teile müssen korrekt montiert werden und erfüllen alle Anforderungen für die Funktion des
Elektrowerkzeugs!
Beschädigte Schutzgeräte und -teile sind von einem qualifizierten Techniker zu reparieren oder
zu wechseln, sofern in der Bedienungsanleitung nicht anders angegeben!
Beschädigte Schalter sind in einem Kundendienst auszutauschen! Verwenden Sie keine
Elektrowerkzeuge, die nicht ein- oder ausgeschaltet werden können!
Verwenden Sie zu Ihrer eigenen Sicherheit immer nur die in der Betriebsanleitung aufgeführten
oder vom Hersteller empfohlenen oder angegebenen Zubehörteile und Zubehörteile!
Die Verwendung von Zubehör und Zubehörteilen, die nicht in der Bedienungsanleitung aufgeführt
sind, kann zu Verletzungen führen!
Lassen Sie Ihr Werkzeug immer von zertifizierten Technikern reparieren!
Dieses Tool erfüllt die relevanten Sicherheitsanforderungen!
Reparaturen dürfen nur von qualifiziertem Fachpersonal mit Original-Ersatzteilen durchgeführt
werden, um Verletzungen durch unsachgemäße Reparaturen zu vermeiden!
Tragen Sie während des Betriebs einen Gehörschutz, um Schäden am Gehör zu vermeiden!
Elektrokabel nicht beschädigen. Während dieser Arbeit sollten Sie keine Metallteile der Maschine
berühren. Berühren Sie die Maschine nur am Kunststoffgehäuse.
Ihre Maschine ist doppelt isoliert. Das bedeutet, dass Sie mit zwei völlig unabhängigen Isolierungen
nicht mit lebenden Metallteilen in Kontakt kommen können. Diese Maßnahme stellt einen hohen
Schutz vor einem elektrischen Schlag dar.
Ihr Bohrer hat die folgenden Funktionen:
Der Bedienschalter (6) wird für alle Arbeiten mit der Bohrmaschine verwendet. Mit der Geschwind-
igkeitswahl über das Reglerrad haben Sie eine optimale Kontrolle über die Maschine.
Die Maschine kann mit der Verriegelungstaste (5) auf Dauerbetrieb eingestellt werden.
Der zweite Griff (2) gibt Ihnen eine zusätzliche Möglichkeit, die Maschine fest zu halten.
Je nach Position des Schlagbohr- / Bohrschalters (3) können Sie verwenden
Ihre Bohrmaschine als Schlagbohrer oder rotierender Bohrer.
Der Richtungsschalter (4) steuert die Bewegungsrichtung, wenn die Maschine benutzt wird
als Schraubenzieher oder wenn Sie eine verklemmte Bohrspitze entfernen möchten.
Mit dem einstellbaren Bitstop können Sie die Tiefe von Sacklöchern während des Bohrens genau
festlegen.
Vorbereiten der Bohrmaschine
Warnung! Stellen Sie bei den folgenden Arbeiten immer sicher, dass die Maschine funktioniert
nicht an das Stromnetz angeschlossen
Einfügen des zweiten Griffs (2)
Um den zweiten Griff (2) zu montieren, lösen Sie ihn, indem Sie den unteren Teil gegen den Uhrzei-
gersinn drehen, so dass Sie den Griff leicht über das Bohrfutter auf den dahinter liegenden Flansch
ziehen können. Drehen Sie dann den Griff in eine für Sie angenehme Arbeitsposition und fixieren Sie
ihn durch Anziehen (Drehen des Unterteils im Uhrzeigersinn).
Einstellen des Bit-Stopps
Der zweite Griff (2) hat eine Halterung für den Bitstopper. Fügen Sie einen Bohrer ein. Lassen Sie
nun den Griff los. Schieben Sie den Bithalter nach vorne, bis sein Ende mit dem Ende des Bohrers
übereinstimmt. Schieben Sie nun den Bithalter zurück, bis der Abstand zwischen dem Ende des
Bitstopps und dem Ende des Bohrers der Tiefe entspricht, auf die Sie bohren möchten.
Einfügen des Bohrers
Ziehen Sie zuerst das Netzteil aus der Steckdose. Den Ring des Bohrfutters (1) drehen, bis die
Spannbacken weit genug geöffnet sind. Setzen Sie den Bohrer in die Spannbacken des Bohrfutters
(1) ein. Stecken Sie das Ende des Bohrfutterschlüssels (7) in eine der drei Bohrungen am Bohrfutter-
körper (1) und lassen Sie den Schlüsselkopf (7) im Ring des Bohrfutters (1) einrasten. . Um die
Spannbacken festzuziehen und den Bohrer zu fixieren, den Bohrfutterschlüssel (7) im Uhrzeigersinn
drehen. Wichtig: Dann den Schlüssel (7) aus dem Futter (1) entfernen!
Arbeiten mit der Bohrmaschine
Stellen Sie sicher, dass die Netzspannung mit der Betriebsspannung Ihrer Maschine übereinstimmt.
Details finden Sie auf dem Typenschild. Fügen Sie den richtigen Drill für den Typ des auszuführen-
den Jobs ein. Stellen Sie ggf. den Bitstopp ein. Stellen Sie die Geschwindigkeit der Maschine mit
dem Einstellrad am Bedienungsschalter (6) ein. Je mehr der Bedienschalter (6) gedrückt wird, desto
schneller rotiert der Bohrer. Stellen Sie den Richtungsschalter (4) auf die gewünschte Bewegungs-
richtung ein. Ändern Sie niemals die Position des Schlagbohrschalters (3) oder des Richtungsschal-
ters (4), wenn die Maschine eingeschaltet ist. Die Maschine wird durch Drücken des Betriebsschal-
ters (6) eingeschaltet. Wenn der Betriebsschalter (6) losgelassen wird, stoppt die Maschine. Wenn
Sie den Dauerbetrieb nutzen möchten, drücken Sie den Sperrknopf (5), während der Bedienschalter
(6) gedrückt wird. Um die Maschine bei Dauerbetrieb auszuschalten, den Betriebsschalter (6) erneut
drücken und loslassen. Berühren Sie das Bohrfutter (1) nicht, während die Maschine eingeschaltet
ist.
Bohrspitzen
●
●
●
●
●
●
●
●
Pflege der Werkzeuge
Überlast
Verwenden Sie niemals übermäßige Kraft beim Bohren. Zu viel Druck reduziert die Geschwindigkeit
der Maschine und die erforderliche Leistung wird stark reduziert. Dies kann zu einer Überlastung
führen, die den Motor der Bohrmaschine beschädigen kann. Wenn die Bohrmaschine zu heiß wird,
lassen Sie sie zwei Minuten lang ohne Belastung laufen und unterbrechen Sie dann die Arbeit für
kurze Zeit. Reinigen Sie die Bohrmaschine mit einem sauberen Tuch und einer Bürste. Stellen Sie
sicher, dass die Lüftungsschlitze nicht blockiert sind.
Warnung: Verwenden Sie immer die zusätzlichen Griffe, die mit dem Gerät geliefert werden. Der
Verlust der Kontrolle über das Gerät kann zu Verletzungen führen.
Technische Daten
Setzen Sie immer die richtige Größe und Art des Bohrers oder Schraubenziehers ein.
Stellen Sie die Maschine auf die richtige Geschwindigkeit ein.
Halten Sie die Maschine immer fest am Griff und am zweiten Griff (2).
Beim Bohren von Holz und Metall den Schlagbohrschalter (3) auf Bohren stellen.
Beim Bohren von Mauerwerk den Schlagbohrschalter (3) auf Schlagbohren stellen.
Wenn Sie die Maschine als Schraubenzieher verwenden, setzen Sie den Schlagbohrschalter (3)
auf Bohren.
Stellen Sie den Richtungsschalter (4) in die richtige Richtung.
Ändern Sie niemals die Bewegungsrichtung beim Einschalten der Maschine.
Stehlen:
Stromspannung:
Frequenz:
Leistungsaufnahme:
Leerlaufgeschwindigkeit:
Futtergröße:
Bohrkapazität:
Beton:
Holz:
230V~
50Hz
850W
0-3000/min
13mm
13mm
13mm
25mm
- 08 -

3
2
Aperçu Général
1.
2.
3.
4.
5.
6.
7.
Consignes générales de sécurité pour les
outils électriques
Cet appareil est exclusivement pour un usage privé! Il ne convient pas à un usage commercial!
Attention: lorsque vous travaillez avec des appareils électriques, les consignes de sécurité et de
prévention suivantes doivent être respectées pour éviter les incendies, les décharges électriques et les
blessures physiques:
Pour un travail en toute sécurité:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Mandrin
Deuxième poignée
Interrupteur pour percage / perçage à percussion
Interrupteur de direction
Bouton de verrouillage
Interrupteur de fonctionnement avec roue de régulateur de vitesse
Clé de mandrin
Gardez la zone de travail dans l'ordre!
Un désordre dans la zone de travail peut entraîner des dangers d'accidents! Faites attention aux
conditions ambiantes!
Ne laissez pas d'outils électriques sous la pluie!
Ne les utilisez pas dans un environnement humide ou humide!
Assurez-vous qu'il y a assez de lumière! Assurez-vous que la zone de travail est visible en un
coup d'œil!
N'utilisez pas d'outils électriques dans des zones exposées au risque d'incendie! Protégez-vous
contre les chocs électriques!
Évitez d'entrer en contact avec des parties mises à la terre (par exemple des tuyaux, des
radiateurs, des cuisinières, des réfrigérateurs)!
En cas de conditions d'application extrêmes (humidité élevée, présence de particules
métalliques, etc.), la sécurité électrique de l'appareil peut être améliorée en raccordant un
transformateur d'isolement ou un disjoncteur différentiel!
Tenez les enfants à l'écart!
Ne laissez pas d'autres personnes toucher l'outil ou le câble!
Gardez les autres personnes hors de la zone de travail! Assurez-vous que l'outil est stocké en
toute sécurité!
Les outils électriques non utilisés doivent être conservés dans un endroit sec, à proximité ou
fermé, hors de la portée des enfants!
Ne surchargez pas l'outil électrique! Il fonctionne mieux et plus sûr dans la plage de capacité
indiquée! Utilisez le bon outil électrique!
N'utilisez pas d'outils ou d'adaptateurs faibles pour les travaux lourds. N'utilisez pas d'outils à des
fins ou pour des tâches pour lesquelles elles ne sont pas prévues. Par exemple, les scies
circulaires à main ne sont pas utilisées pour couper des arbres ou des branches! Toujours porter
des vêtements de travail appropriés!
Ne portez pas de vêtements amples ou de bijoux! Risque d'être pris par des pièces en mouve-
ment!
Lorsque vous travaillez à l'extérieur, il est conseillé de porter des gants en caoutchouc et des
chaussures antidérapantes!
Si vous avez les cheveux longs, portez un filet à cheveux! Utilisez des lunettes de protection!
Portez toujours un masque respiratoire pendant les travaux produisant de la poussière! Connect-
PID03B
Hammer Drill
1
4
6
7
5
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
ATTENTION!
●
●
●
●
●
●
Informations spéciales sur la sécurité
Lors du perçage ou du vissage dans les murs, les plafonds, etc, veillez à ne pas endommager les
câbles électriques cachés. Pendant ce travail, vous ne devez toucher aucune pièce métallique de la
machine. Ne touchez la machine que par le boîtier en plastique.
ez le système d'aspiration (si disponible)!
Si des appareils pour la connexion de systèmes de vide et de collecte sont disponibles,
assurez-vous qu'ils sont correctement connectés et utilisés!
N’altérez pas le câble!
Ne portez pas l'outil par le câble et ne l'utilisez pas pour débrancher la fiche de la prise!
Protégez le câble contre les sources de chaleur, l'huile et les arêtes vives! Sécurisez l'outil!
Utilisez des dispositifs de serrage ou un étau pour maintenir l'outil immobile! L'outil peut ainsi être
maintenu plus en sécurité qu'à la main et l'outil peut être utilisé avec les deux mains!
Évitez les postures inhabituelles du corps! Toujours rester fermement en place et garder votre
équilibre! Toujours garder l'outil en bon état!
Toujours gardez les outils aiguisés et propres pour fonctionner correctement et en toute sécurité!
Suivez les instructions de maintenance et de changement d'outil!
Vérifiez régulièrement la prise et le câble et faites-les remplacer par un technicien qualifié en cas
de dommage!
Vérifiez régulièrement le câble d'extension et remplacez-le s'il est endommagé!
Débranchez la fiche après utilisation, avant la maintenance et lors du changement d'accessoires
tels que des lames de scie, des fraises, etc.
Ne laissez pas les touches d'outils saillantes!
Assurez-vous avant d'allumer l'outil que la clé ou la jauge de réglage a été retirée!
Evitez le démarrage accidentel de l'outil!
Ne portez jamais un outil électrique connecté au secteur avec votre doigt sur l'interrupteur!
Assurez-vous que l'interrupteur est éteint lors de la connexion au secteur! Câble d'extension à
l'extérieur: N'utilisez que des câbles d'extension certifiés et dûment marqués à l'extérieur!
Toujours soyez prudent! Faites attention à votre travail! Procédez prudemment. N'utilisez pas
l'outil si vous n'êtes pas concentré!
Vérifiez l'outil pour les dommages!
Avant d'utiliser l'outil, vérifiez la prochaine fois que les dispositifs de protection ou les pièces
légèrement endommagées fonctionnent correctement! Vérifiez que les pièces mobiles fonction-
nent correctement, qu'elles ne sont pas coincées ou que des pièces sont endommagées!
Toutes les pièces doivent être correctement montées et répondre à toutes les exigences pour le
fonctionnement optimal de l'outil électrique!
Les dispositifs de protection endommagés et les pièces doivent être réparés ou changés par un
technicien qualifié à condition que les instructions d'utilisation ne spécifient pas le contraire!
Les commutateurs endommagés doivent être remplacés dans un magasin de service après-ven-
te! N'utilisez pas d'outils électriques qui ne peuvent pas être allumés ou éteints!
Pour votre propre sécurité, n'utilisez que les accessoires et les accessoires spécifiés dans le
mode d'emploi ou recommandés ou spécifiés par le fabricant de l'outil!
L'utilisation d'accessoires et d'accessoires autres que ceux spécifiés dans le mode d'emploi peut
provoquer des blessures!
Faites toujours réparer votre outil par des techniciens certifiés!
Cet outil répond aux exigences de sécurité pertinentes!
Les réparations doivent être effectuées uniquement par des techniciens qualifiés avec des pièces
de rechange d'origine pour éviter les risques de blessures à l'utilisateur causées par des répara-
tions incorrectes!
Pendant le fonctionnement, portez une protection auditive pour éviter d'endommager votre ouïe!
Votre machine est à double isolation. Cela signifie que deux types d'isolation totalement indépen-
dants vous empêchent d'entrer en contact avec des pièces métalliques sous tension. Cette mesure
représente un degré élevé de protection contre les chocs électriques.
Votre perforateur a les fonctions suivantes:
L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la perceuse.
Grâce à la sélection de la vitesse via la roue du régulateur, vous avez un contrôle optimal de la
machine.
La machine peut être réglée en continu avec le bouton de verrouillage (5).
La seconde poignée (2) vous donne un moyen supplémentaire de maintenir la machine fermement.
En fonction de la position de l'interrupteur de perçage / perçage à percussion (3), vous pouvez
utiliser
votre perceuse comme perceuse à percussion ou perceuse rotative.
Le commutateur de direction (4) contrôle la direction du mouvement lorsque la machine est utilisée
comme un tournevis ou si vous souhaitez retirer un foret coincé.
À l'aide de la butée réglable, vous pouvez régler la profondeur des trous borgnes avec précision
pendant le perçage.
Préparation de la machine
Attention! Lors de l'exécution des travaux suivants, assurez-vous toujours que la machine n'est pas
connectée à l'alimentation secteur
Insérer la deuxième poignée (2)
Pour assembler la seconde poignée (2), relâchez-la en tournant la partie inférieure dans le sens
inverse des aiguilles d'une montre, de sorte que vous puissiez facilement tirer la poignée sur le
mandrin vers la bride située derrière. Tournez ensuite la poignée dans une position de travail confort-
able et fixez-la en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre).
Réglage de le bit
La seconde poignée (2) comporte un dispositif de retenue pour l'arrêt du bit. Insérer une perceuse
Maintenant, relâchez la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit alignée avec
la fin de la perceuse. Maintenant, repoussez l'arrêt du foret jusqu'à ce que la distance entre la fin de
l'arrêt du foret et la fin du foret corresponde à la profondeur à laquelle vous souhaitez forer.
Insérer le foret
Enlevez d'abord l'alimentation secteur de la prise. Tournez la bague du mandrin de perçage (1)
jusqu'à ce que les mâchoires de serrage soient suffisamment ouvertes. Insérez le foret dans les
mâchoires de serrage du mandrin de perçage (1). Insérez l'extrémité de la clé du mandrin de
perçage (7) dans l'un des trois trous sur le corps du mandrin de perçage (1) et laissez la tête de la
clé (7) s'enclencher dans l'anneau du mandrin de perçage (1) . Pour serrer les mâchoires de serrage
et fixer la perceuse en place, tournez la clé du mandrin de perçage (7) dans le sens des aiguilles
d'une montre. Important: Retirer ensuite la clé (7) du mandrin (1)!
Travailler avec la perceuse
Assurez-vous que la tension d'alimentation secteur est la même que la tension de fonctionnement
de votre machine. Pour plus de détails, veuillez consulter la plaque signalétique. Insérez l'exercice
approprié pour le type de travail à effectuer. Si nécessaire, ajustez le bit stop. Réglez la vitesse de la
machine à l'aide de la molette de réglage située sur l'interrupteur de fonctionnement (6). Plus
l'interrupteur de fonctionnement (6) est enfoncé, plus la rotation de la perceuse est rapide. Réglez le
commutateur de direction (4) sur la direction souhaitée du mouvement. Ne modifiez jamais la
position de l'interrupteur à percussion (3) ou du commutateur de direction (4) lorsque la machine est
sous tension. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque
l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser le
mode continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton de
commande (6). Pour éteindre la machine en fonctionnement continu, appuyez de nouveau sur
l'interrupteur de fonctionnement (6), puis relâchez-le. Ne touchez pas le mandrin de perçage (1)
lorsque la machine est sous tension.
Conseils de forage
●
●
●
●
●
●
●
●
Le soin des outils
Surcharge
N'utilisez jamais une force excessive lors du perçage. Trop de pression réduit la vitesse de la
machine, et la puissance requise est grandement réduite. Cela peut entraîner une surcharge, ce qui
peut endommager le moteur de la perceuse. Lorsque la perceuse devient trop chaude, laissez-la
fonctionner pendant deux minutes sans charge, puis interrompez le travail pendant une courte
période. Nettoyez la perceuse avec un chiffon propre et une brosse. Assurez-vous que les fentes de
ventilation ne sont pas bloquées.
Avertissement: Utilisez toujours les poignées supplémentaires fournies avec l'appareil. Perdre le
contrôle de l'appareil peut entraîner des blessures.
Les Données Techniques
Insérez toujours la bonne taille et le bon type de foret ou de tournevis.
Réglez la machine à la bonne vitesse.
Tenez toujours la machine fermement par la poignée et la seconde poignée (2).
Lorsque vous percez du bois et du métal, réglez l'interrupteur de perçage-percussion (3) sur le
perçage.
Lors du perçage de la maçonnerie, réglez l'interrupteur de perçage-percussion (3) sur le
perçage à percussion.
Lors de l'utilisation de la machine en tant que tournevis, réglez l'interrupteur de perçage à
percussion (3) sur le perçage.
Réglez le commutateur de direction (4) dans la bonne direction.
Ne changez jamais le sens du mouvement lorsque la machine est sous tension.
- 09 -

Aperçu Général
1.
2.
3.
4.
5.
6.
7.
Consignes générales de sécurité pour les
outils électriques
Cet appareil est exclusivement pour un usage privé! Il ne convient pas à un usage commercial!
Attention: lorsque vous travaillez avec des appareils électriques, les consignes de sécurité et de
prévention suivantes doivent être respectées pour éviter les incendies, les décharges électriques et les
blessures physiques:
Pour un travail en toute sécurité:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Mandrin
Deuxième poignée
Interrupteur pour percage / perçage à percussion
Interrupteur de direction
Bouton de verrouillage
Interrupteur de fonctionnement avec roue de régulateur de vitesse
Clé de mandrin
Gardez la zone de travail dans l'ordre!
Un désordre dans la zone de travail peut entraîner des dangers d'accidents! Faites attention aux
conditions ambiantes!
Ne laissez pas d'outils électriques sous la pluie!
Ne les utilisez pas dans un environnement humide ou humide!
Assurez-vous qu'il y a assez de lumière! Assurez-vous que la zone de travail est visible en un
coup d'œil!
N'utilisez pas d'outils électriques dans des zones exposées au risque d'incendie! Protégez-vous
contre les chocs électriques!
Évitez d'entrer en contact avec des parties mises à la terre (par exemple des tuyaux, des
radiateurs, des cuisinières, des réfrigérateurs)!
En cas de conditions d'application extrêmes (humidité élevée, présence de particules
métalliques, etc.), la sécurité électrique de l'appareil peut être améliorée en raccordant un
transformateur d'isolement ou un disjoncteur différentiel!
Tenez les enfants à l'écart!
Ne laissez pas d'autres personnes toucher l'outil ou le câble!
Gardez les autres personnes hors de la zone de travail! Assurez-vous que l'outil est stocké en
toute sécurité!
Les outils électriques non utilisés doivent être conservés dans un endroit sec, à proximité ou
fermé, hors de la portée des enfants!
Ne surchargez pas l'outil électrique! Il fonctionne mieux et plus sûr dans la plage de capacité
indiquée! Utilisez le bon outil électrique!
N'utilisez pas d'outils ou d'adaptateurs faibles pour les travaux lourds. N'utilisez pas d'outils à des
fins ou pour des tâches pour lesquelles elles ne sont pas prévues. Par exemple, les scies
circulaires à main ne sont pas utilisées pour couper des arbres ou des branches! Toujours porter
des vêtements de travail appropriés!
Ne portez pas de vêtements amples ou de bijoux! Risque d'être pris par des pièces en mouve-
ment!
Lorsque vous travaillez à l'extérieur, il est conseillé de porter des gants en caoutchouc et des
chaussures antidérapantes!
Si vous avez les cheveux longs, portez un filet à cheveux! Utilisez des lunettes de protection!
Portez toujours un masque respiratoire pendant les travaux produisant de la poussière! Connect-
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
ATTENTION!
●
●
●
●
●
●
Informations spéciales sur la sécurité
Lors du perçage ou du vissage dans les murs, les plafonds, etc, veillez à ne pas endommager les
câbles électriques cachés. Pendant ce travail, vous ne devez toucher aucune pièce métallique de la
machine. Ne touchez la machine que par le boîtier en plastique.
ez le système d'aspiration (si disponible)!
Si des appareils pour la connexion de systèmes de vide et de collecte sont disponibles,
assurez-vous qu'ils sont correctement connectés et utilisés!
N’altérez pas le câble!
Ne portez pas l'outil par le câble et ne l'utilisez pas pour débrancher la fiche de la prise!
Protégez le câble contre les sources de chaleur, l'huile et les arêtes vives! Sécurisez l'outil!
Utilisez des dispositifs de serrage ou un étau pour maintenir l'outil immobile! L'outil peut ainsi être
maintenu plus en sécurité qu'à la main et l'outil peut être utilisé avec les deux mains!
Évitez les postures inhabituelles du corps! Toujours rester fermement en place et garder votre
équilibre! Toujours garder l'outil en bon état!
Toujours gardez les outils aiguisés et propres pour fonctionner correctement et en toute sécurité!
Suivez les instructions de maintenance et de changement d'outil!
Vérifiez régulièrement la prise et le câble et faites-les remplacer par un technicien qualifié en cas
de dommage!
Vérifiez régulièrement le câble d'extension et remplacez-le s'il est endommagé!
Débranchez la fiche après utilisation, avant la maintenance et lors du changement d'accessoires
tels que des lames de scie, des fraises, etc.
Ne laissez pas les touches d'outils saillantes!
Assurez-vous avant d'allumer l'outil que la clé ou la jauge de réglage a été retirée!
Evitez le démarrage accidentel de l'outil!
Ne portez jamais un outil électrique connecté au secteur avec votre doigt sur l'interrupteur!
Assurez-vous que l'interrupteur est éteint lors de la connexion au secteur! Câble d'extension à
l'extérieur: N'utilisez que des câbles d'extension certifiés et dûment marqués à l'extérieur!
Toujours soyez prudent! Faites attention à votre travail! Procédez prudemment. N'utilisez pas
l'outil si vous n'êtes pas concentré!
Vérifiez l'outil pour les dommages!
Avant d'utiliser l'outil, vérifiez la prochaine fois que les dispositifs de protection ou les pièces
légèrement endommagées fonctionnent correctement! Vérifiez que les pièces mobiles fonction-
nent correctement, qu'elles ne sont pas coincées ou que des pièces sont endommagées!
Toutes les pièces doivent être correctement montées et répondre à toutes les exigences pour le
fonctionnement optimal de l'outil électrique!
Les dispositifs de protection endommagés et les pièces doivent être réparés ou changés par un
technicien qualifié à condition que les instructions d'utilisation ne spécifient pas le contraire!
Les commutateurs endommagés doivent être remplacés dans un magasin de service après-ven-
te! N'utilisez pas d'outils électriques qui ne peuvent pas être allumés ou éteints!
Pour votre propre sécurité, n'utilisez que les accessoires et les accessoires spécifiés dans le
mode d'emploi ou recommandés ou spécifiés par le fabricant de l'outil!
L'utilisation d'accessoires et d'accessoires autres que ceux spécifiés dans le mode d'emploi peut
provoquer des blessures!
Faites toujours réparer votre outil par des techniciens certifiés!
Cet outil répond aux exigences de sécurité pertinentes!
Les réparations doivent être effectuées uniquement par des techniciens qualifiés avec des pièces
de rechange d'origine pour éviter les risques de blessures à l'utilisateur causées par des répara-
tions incorrectes!
Pendant le fonctionnement, portez une protection auditive pour éviter d'endommager votre ouïe!
Votre machine est à double isolation. Cela signifie que deux types d'isolation totalement indépen-
dants vous empêchent d'entrer en contact avec des pièces métalliques sous tension. Cette mesure
représente un degré élevé de protection contre les chocs électriques.
Votre perforateur a les fonctions suivantes:
L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la perceuse.
Grâce à la sélection de la vitesse via la roue du régulateur, vous avez un contrôle optimal de la
machine.
La machine peut être réglée en continu avec le bouton de verrouillage (5).
La seconde poignée (2) vous donne un moyen supplémentaire de maintenir la machine fermement.
En fonction de la position de l'interrupteur de perçage / perçage à percussion (3), vous pouvez
utiliser
votre perceuse comme perceuse à percussion ou perceuse rotative.
Le commutateur de direction (4) contrôle la direction du mouvement lorsque la machine est utilisée
comme un tournevis ou si vous souhaitez retirer un foret coincé.
À l'aide de la butée réglable, vous pouvez régler la profondeur des trous borgnes avec précision
pendant le perçage.
Préparation de la machine
Attention! Lors de l'exécution des travaux suivants, assurez-vous toujours que la machine n'est pas
connectée à l'alimentation secteur
Insérer la deuxième poignée (2)
Pour assembler la seconde poignée (2), relâchez-la en tournant la partie inférieure dans le sens
inverse des aiguilles d'une montre, de sorte que vous puissiez facilement tirer la poignée sur le
mandrin vers la bride située derrière. Tournez ensuite la poignée dans une position de travail confort-
able et fixez-la en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre).
Réglage de le bit
La seconde poignée (2) comporte un dispositif de retenue pour l'arrêt du bit. Insérer une perceuse
Maintenant, relâchez la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit alignée avec
la fin de la perceuse. Maintenant, repoussez l'arrêt du foret jusqu'à ce que la distance entre la fin de
l'arrêt du foret et la fin du foret corresponde à la profondeur à laquelle vous souhaitez forer.
Insérer le foret
Enlevez d'abord l'alimentation secteur de la prise. Tournez la bague du mandrin de perçage (1)
jusqu'à ce que les mâchoires de serrage soient suffisamment ouvertes. Insérez le foret dans les
mâchoires de serrage du mandrin de perçage (1). Insérez l'extrémité de la clé du mandrin de
perçage (7) dans l'un des trois trous sur le corps du mandrin de perçage (1) et laissez la tête de la
clé (7) s'enclencher dans l'anneau du mandrin de perçage (1) . Pour serrer les mâchoires de serrage
et fixer la perceuse en place, tournez la clé du mandrin de perçage (7) dans le sens des aiguilles
d'une montre. Important: Retirer ensuite la clé (7) du mandrin (1)!
Travailler avec la perceuse
Assurez-vous que la tension d'alimentation secteur est la même que la tension de fonctionnement
de votre machine. Pour plus de détails, veuillez consulter la plaque signalétique. Insérez l'exercice
approprié pour le type de travail à effectuer. Si nécessaire, ajustez le bit stop. Réglez la vitesse de la
machine à l'aide de la molette de réglage située sur l'interrupteur de fonctionnement (6). Plus
l'interrupteur de fonctionnement (6) est enfoncé, plus la rotation de la perceuse est rapide. Réglez le
commutateur de direction (4) sur la direction souhaitée du mouvement. Ne modifiez jamais la
position de l'interrupteur à percussion (3) ou du commutateur de direction (4) lorsque la machine est
sous tension. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque
l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser le
mode continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton de
commande (6). Pour éteindre la machine en fonctionnement continu, appuyez de nouveau sur
l'interrupteur de fonctionnement (6), puis relâchez-le. Ne touchez pas le mandrin de perçage (1)
lorsque la machine est sous tension.
Conseils de forage
●
●
●
●
●
●
●
●
Le soin des outils
Surcharge
N'utilisez jamais une force excessive lors du perçage. Trop de pression réduit la vitesse de la
machine, et la puissance requise est grandement réduite. Cela peut entraîner une surcharge, ce qui
peut endommager le moteur de la perceuse. Lorsque la perceuse devient trop chaude, laissez-la
fonctionner pendant deux minutes sans charge, puis interrompez le travail pendant une courte
période. Nettoyez la perceuse avec un chiffon propre et une brosse. Assurez-vous que les fentes de
ventilation ne sont pas bloquées.
Avertissement: Utilisez toujours les poignées supplémentaires fournies avec l'appareil. Perdre le
contrôle de l'appareil peut entraîner des blessures.
Les Données Techniques
Insérez toujours la bonne taille et le bon type de foret ou de tournevis.
Réglez la machine à la bonne vitesse.
Tenez toujours la machine fermement par la poignée et la seconde poignée (2).
Lorsque vous percez du bois et du métal, réglez l'interrupteur de perçage-percussion (3) sur le
perçage.
Lors du perçage de la maçonnerie, réglez l'interrupteur de perçage-percussion (3) sur le
perçage à percussion.
Lors de l'utilisation de la machine en tant que tournevis, réglez l'interrupteur de perçage à
percussion (3) sur le perçage.
Réglez le commutateur de direction (4) dans la bonne direction.
Ne changez jamais le sens du mouvement lorsque la machine est sous tension.
- 10 -

Aperçu Général
1.
2.
3.
4.
5.
6.
7.
Consignes générales de sécurité pour les
outils électriques
Cet appareil est exclusivement pour un usage privé! Il ne convient pas à un usage commercial!
Attention: lorsque vous travaillez avec des appareils électriques, les consignes de sécurité et de
prévention suivantes doivent être respectées pour éviter les incendies, les décharges électriques et les
blessures physiques:
Pour un travail en toute sécurité:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Mandrin
Deuxième poignée
Interrupteur pour percage / perçage à percussion
Interrupteur de direction
Bouton de verrouillage
Interrupteur de fonctionnement avec roue de régulateur de vitesse
Clé de mandrin
Gardez la zone de travail dans l'ordre!
Un désordre dans la zone de travail peut entraîner des dangers d'accidents! Faites attention aux
conditions ambiantes!
Ne laissez pas d'outils électriques sous la pluie!
Ne les utilisez pas dans un environnement humide ou humide!
Assurez-vous qu'il y a assez de lumière! Assurez-vous que la zone de travail est visible en un
coup d'œil!
N'utilisez pas d'outils électriques dans des zones exposées au risque d'incendie! Protégez-vous
contre les chocs électriques!
Évitez d'entrer en contact avec des parties mises à la terre (par exemple des tuyaux, des
radiateurs, des cuisinières, des réfrigérateurs)!
En cas de conditions d'application extrêmes (humidité élevée, présence de particules
métalliques, etc.), la sécurité électrique de l'appareil peut être améliorée en raccordant un
transformateur d'isolement ou un disjoncteur différentiel!
Tenez les enfants à l'écart!
Ne laissez pas d'autres personnes toucher l'outil ou le câble!
Gardez les autres personnes hors de la zone de travail! Assurez-vous que l'outil est stocké en
toute sécurité!
Les outils électriques non utilisés doivent être conservés dans un endroit sec, à proximité ou
fermé, hors de la portée des enfants!
Ne surchargez pas l'outil électrique! Il fonctionne mieux et plus sûr dans la plage de capacité
indiquée! Utilisez le bon outil électrique!
N'utilisez pas d'outils ou d'adaptateurs faibles pour les travaux lourds. N'utilisez pas d'outils à des
fins ou pour des tâches pour lesquelles elles ne sont pas prévues. Par exemple, les scies
circulaires à main ne sont pas utilisées pour couper des arbres ou des branches! Toujours porter
des vêtements de travail appropriés!
Ne portez pas de vêtements amples ou de bijoux! Risque d'être pris par des pièces en mouve-
ment!
Lorsque vous travaillez à l'extérieur, il est conseillé de porter des gants en caoutchouc et des
chaussures antidérapantes!
Si vous avez les cheveux longs, portez un filet à cheveux! Utilisez des lunettes de protection!
Portez toujours un masque respiratoire pendant les travaux produisant de la poussière! Connect-
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
ATTENTION!
●
●
●
●
●
●
Informations spéciales sur la sécurité
Lors du perçage ou du vissage dans les murs, les plafonds, etc, veillez à ne pas endommager les
câbles électriques cachés. Pendant ce travail, vous ne devez toucher aucune pièce métallique de la
machine. Ne touchez la machine que par le boîtier en plastique.
ez le système d'aspiration (si disponible)!
Si des appareils pour la connexion de systèmes de vide et de collecte sont disponibles,
assurez-vous qu'ils sont correctement connectés et utilisés!
N’altérez pas le câble!
Ne portez pas l'outil par le câble et ne l'utilisez pas pour débrancher la fiche de la prise!
Protégez le câble contre les sources de chaleur, l'huile et les arêtes vives! Sécurisez l'outil!
Utilisez des dispositifs de serrage ou un étau pour maintenir l'outil immobile! L'outil peut ainsi être
maintenu plus en sécurité qu'à la main et l'outil peut être utilisé avec les deux mains!
Évitez les postures inhabituelles du corps! Toujours rester fermement en place et garder votre
équilibre! Toujours garder l'outil en bon état!
Toujours gardez les outils aiguisés et propres pour fonctionner correctement et en toute sécurité!
Suivez les instructions de maintenance et de changement d'outil!
Vérifiez régulièrement la prise et le câble et faites-les remplacer par un technicien qualifié en cas
de dommage!
Vérifiez régulièrement le câble d'extension et remplacez-le s'il est endommagé!
Débranchez la fiche après utilisation, avant la maintenance et lors du changement d'accessoires
tels que des lames de scie, des fraises, etc.
Ne laissez pas les touches d'outils saillantes!
Assurez-vous avant d'allumer l'outil que la clé ou la jauge de réglage a été retirée!
Evitez le démarrage accidentel de l'outil!
Ne portez jamais un outil électrique connecté au secteur avec votre doigt sur l'interrupteur!
Assurez-vous que l'interrupteur est éteint lors de la connexion au secteur! Câble d'extension à
l'extérieur: N'utilisez que des câbles d'extension certifiés et dûment marqués à l'extérieur!
Toujours soyez prudent! Faites attention à votre travail! Procédez prudemment. N'utilisez pas
l'outil si vous n'êtes pas concentré!
Vérifiez l'outil pour les dommages!
Avant d'utiliser l'outil, vérifiez la prochaine fois que les dispositifs de protection ou les pièces
légèrement endommagées fonctionnent correctement! Vérifiez que les pièces mobiles fonction-
nent correctement, qu'elles ne sont pas coincées ou que des pièces sont endommagées!
Toutes les pièces doivent être correctement montées et répondre à toutes les exigences pour le
fonctionnement optimal de l'outil électrique!
Les dispositifs de protection endommagés et les pièces doivent être réparés ou changés par un
technicien qualifié à condition que les instructions d'utilisation ne spécifient pas le contraire!
Les commutateurs endommagés doivent être remplacés dans un magasin de service après-ven-
te! N'utilisez pas d'outils électriques qui ne peuvent pas être allumés ou éteints!
Pour votre propre sécurité, n'utilisez que les accessoires et les accessoires spécifiés dans le
mode d'emploi ou recommandés ou spécifiés par le fabricant de l'outil!
L'utilisation d'accessoires et d'accessoires autres que ceux spécifiés dans le mode d'emploi peut
provoquer des blessures!
Faites toujours réparer votre outil par des techniciens certifiés!
Cet outil répond aux exigences de sécurité pertinentes!
Les réparations doivent être effectuées uniquement par des techniciens qualifiés avec des pièces
de rechange d'origine pour éviter les risques de blessures à l'utilisateur causées par des répara-
tions incorrectes!
Pendant le fonctionnement, portez une protection auditive pour éviter d'endommager votre ouïe!
Votre machine est à double isolation. Cela signifie que deux types d'isolation totalement indépen-
dants vous empêchent d'entrer en contact avec des pièces métalliques sous tension. Cette mesure
représente un degré élevé de protection contre les chocs électriques.
Votre perforateur a les fonctions suivantes:
L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la perceuse.
Grâce à la sélection de la vitesse via la roue du régulateur, vous avez un contrôle optimal de la
machine.
La machine peut être réglée en continu avec le bouton de verrouillage (5).
La seconde poignée (2) vous donne un moyen supplémentaire de maintenir la machine fermement.
En fonction de la position de l'interrupteur de perçage / perçage à percussion (3), vous pouvez
utiliser
votre perceuse comme perceuse à percussion ou perceuse rotative.
Le commutateur de direction (4) contrôle la direction du mouvement lorsque la machine est utilisée
comme un tournevis ou si vous souhaitez retirer un foret coincé.
À l'aide de la butée réglable, vous pouvez régler la profondeur des trous borgnes avec précision
pendant le perçage.
Préparation de la machine
Attention! Lors de l'exécution des travaux suivants, assurez-vous toujours que la machine n'est pas
connectée à l'alimentation secteur
Insérer la deuxième poignée (2)
Pour assembler la seconde poignée (2), relâchez-la en tournant la partie inférieure dans le sens
inverse des aiguilles d'une montre, de sorte que vous puissiez facilement tirer la poignée sur le
mandrin vers la bride située derrière. Tournez ensuite la poignée dans une position de travail confort-
able et fixez-la en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre).
Réglage de le bit
La seconde poignée (2) comporte un dispositif de retenue pour l'arrêt du bit. Insérer une perceuse
Maintenant, relâchez la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit alignée avec
la fin de la perceuse. Maintenant, repoussez l'arrêt du foret jusqu'à ce que la distance entre la fin de
l'arrêt du foret et la fin du foret corresponde à la profondeur à laquelle vous souhaitez forer.
Insérer le foret
Enlevez d'abord l'alimentation secteur de la prise. Tournez la bague du mandrin de perçage (1)
jusqu'à ce que les mâchoires de serrage soient suffisamment ouvertes. Insérez le foret dans les
mâchoires de serrage du mandrin de perçage (1). Insérez l'extrémité de la clé du mandrin de
perçage (7) dans l'un des trois trous sur le corps du mandrin de perçage (1) et laissez la tête de la
clé (7) s'enclencher dans l'anneau du mandrin de perçage (1) . Pour serrer les mâchoires de serrage
et fixer la perceuse en place, tournez la clé du mandrin de perçage (7) dans le sens des aiguilles
d'une montre. Important: Retirer ensuite la clé (7) du mandrin (1)!
Travailler avec la perceuse
Assurez-vous que la tension d'alimentation secteur est la même que la tension de fonctionnement
de votre machine. Pour plus de détails, veuillez consulter la plaque signalétique. Insérez l'exercice
approprié pour le type de travail à effectuer. Si nécessaire, ajustez le bit stop. Réglez la vitesse de la
machine à l'aide de la molette de réglage située sur l'interrupteur de fonctionnement (6). Plus
l'interrupteur de fonctionnement (6) est enfoncé, plus la rotation de la perceuse est rapide. Réglez le
commutateur de direction (4) sur la direction souhaitée du mouvement. Ne modifiez jamais la
position de l'interrupteur à percussion (3) ou du commutateur de direction (4) lorsque la machine est
sous tension. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque
l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser le
mode continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton de
commande (6). Pour éteindre la machine en fonctionnement continu, appuyez de nouveau sur
l'interrupteur de fonctionnement (6), puis relâchez-le. Ne touchez pas le mandrin de perçage (1)
lorsque la machine est sous tension.
Conseils de forage
●
●
●
●
●
●
●
●
Le soin des outils
Surcharge
N'utilisez jamais une force excessive lors du perçage. Trop de pression réduit la vitesse de la
machine, et la puissance requise est grandement réduite. Cela peut entraîner une surcharge, ce qui
peut endommager le moteur de la perceuse. Lorsque la perceuse devient trop chaude, laissez-la
fonctionner pendant deux minutes sans charge, puis interrompez le travail pendant une courte
période. Nettoyez la perceuse avec un chiffon propre et une brosse. Assurez-vous que les fentes de
ventilation ne sont pas bloquées.
Avertissement: Utilisez toujours les poignées supplémentaires fournies avec l'appareil. Perdre le
contrôle de l'appareil peut entraîner des blessures.
Les Données Techniques
Insérez toujours la bonne taille et le bon type de foret ou de tournevis.
Réglez la machine à la bonne vitesse.
Tenez toujours la machine fermement par la poignée et la seconde poignée (2).
Lorsque vous percez du bois et du métal, réglez l'interrupteur de perçage-percussion (3) sur le
perçage.
Lors du perçage de la maçonnerie, réglez l'interrupteur de perçage-percussion (3) sur le
perçage à percussion.
Lors de l'utilisation de la machine en tant que tournevis, réglez l'interrupteur de perçage à
percussion (3) sur le perçage.
Réglez le commutateur de direction (4) dans la bonne direction.
Ne changez jamais le sens du mouvement lorsque la machine est sous tension.
- 11 -

Aperçu Général
1.
2.
3.
4.
5.
6.
7.
Consignes générales de sécurité pour les
outils électriques
Cet appareil est exclusivement pour un usage privé! Il ne convient pas à un usage commercial!
Attention: lorsque vous travaillez avec des appareils électriques, les consignes de sécurité et de
prévention suivantes doivent être respectées pour éviter les incendies, les décharges électriques et les
blessures physiques:
Pour un travail en toute sécurité:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Mandrin
Deuxième poignée
Interrupteur pour percage / perçage à percussion
Interrupteur de direction
Bouton de verrouillage
Interrupteur de fonctionnement avec roue de régulateur de vitesse
Clé de mandrin
Gardez la zone de travail dans l'ordre!
Un désordre dans la zone de travail peut entraîner des dangers d'accidents! Faites attention aux
conditions ambiantes!
Ne laissez pas d'outils électriques sous la pluie!
Ne les utilisez pas dans un environnement humide ou humide!
Assurez-vous qu'il y a assez de lumière! Assurez-vous que la zone de travail est visible en un
coup d'œil!
N'utilisez pas d'outils électriques dans des zones exposées au risque d'incendie! Protégez-vous
contre les chocs électriques!
Évitez d'entrer en contact avec des parties mises à la terre (par exemple des tuyaux, des
radiateurs, des cuisinières, des réfrigérateurs)!
En cas de conditions d'application extrêmes (humidité élevée, présence de particules
métalliques, etc.), la sécurité électrique de l'appareil peut être améliorée en raccordant un
transformateur d'isolement ou un disjoncteur différentiel!
Tenez les enfants à l'écart!
Ne laissez pas d'autres personnes toucher l'outil ou le câble!
Gardez les autres personnes hors de la zone de travail! Assurez-vous que l'outil est stocké en
toute sécurité!
Les outils électriques non utilisés doivent être conservés dans un endroit sec, à proximité ou
fermé, hors de la portée des enfants!
Ne surchargez pas l'outil électrique! Il fonctionne mieux et plus sûr dans la plage de capacité
indiquée! Utilisez le bon outil électrique!
N'utilisez pas d'outils ou d'adaptateurs faibles pour les travaux lourds. N'utilisez pas d'outils à des
fins ou pour des tâches pour lesquelles elles ne sont pas prévues. Par exemple, les scies
circulaires à main ne sont pas utilisées pour couper des arbres ou des branches! Toujours porter
des vêtements de travail appropriés!
Ne portez pas de vêtements amples ou de bijoux! Risque d'être pris par des pièces en mouve-
ment!
Lorsque vous travaillez à l'extérieur, il est conseillé de porter des gants en caoutchouc et des
chaussures antidérapantes!
Si vous avez les cheveux longs, portez un filet à cheveux! Utilisez des lunettes de protection!
Portez toujours un masque respiratoire pendant les travaux produisant de la poussière! Connect-
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
ATTENTION!
●
●
●
●
●
●
Informations spéciales sur la sécurité
Lors du perçage ou du vissage dans les murs, les plafonds, etc, veillez à ne pas endommager les
câbles électriques cachés. Pendant ce travail, vous ne devez toucher aucune pièce métallique de la
machine. Ne touchez la machine que par le boîtier en plastique.
ez le système d'aspiration (si disponible)!
Si des appareils pour la connexion de systèmes de vide et de collecte sont disponibles,
assurez-vous qu'ils sont correctement connectés et utilisés!
N’altérez pas le câble!
Ne portez pas l'outil par le câble et ne l'utilisez pas pour débrancher la fiche de la prise!
Protégez le câble contre les sources de chaleur, l'huile et les arêtes vives! Sécurisez l'outil!
Utilisez des dispositifs de serrage ou un étau pour maintenir l'outil immobile! L'outil peut ainsi être
maintenu plus en sécurité qu'à la main et l'outil peut être utilisé avec les deux mains!
Évitez les postures inhabituelles du corps! Toujours rester fermement en place et garder votre
équilibre! Toujours garder l'outil en bon état!
Toujours gardez les outils aiguisés et propres pour fonctionner correctement et en toute sécurité!
Suivez les instructions de maintenance et de changement d'outil!
Vérifiez régulièrement la prise et le câble et faites-les remplacer par un technicien qualifié en cas
de dommage!
Vérifiez régulièrement le câble d'extension et remplacez-le s'il est endommagé!
Débranchez la fiche après utilisation, avant la maintenance et lors du changement d'accessoires
tels que des lames de scie, des fraises, etc.
Ne laissez pas les touches d'outils saillantes!
Assurez-vous avant d'allumer l'outil que la clé ou la jauge de réglage a été retirée!
Evitez le démarrage accidentel de l'outil!
Ne portez jamais un outil électrique connecté au secteur avec votre doigt sur l'interrupteur!
Assurez-vous que l'interrupteur est éteint lors de la connexion au secteur! Câble d'extension à
l'extérieur: N'utilisez que des câbles d'extension certifiés et dûment marqués à l'extérieur!
Toujours soyez prudent! Faites attention à votre travail! Procédez prudemment. N'utilisez pas
l'outil si vous n'êtes pas concentré!
Vérifiez l'outil pour les dommages!
Avant d'utiliser l'outil, vérifiez la prochaine fois que les dispositifs de protection ou les pièces
légèrement endommagées fonctionnent correctement! Vérifiez que les pièces mobiles fonction-
nent correctement, qu'elles ne sont pas coincées ou que des pièces sont endommagées!
Toutes les pièces doivent être correctement montées et répondre à toutes les exigences pour le
fonctionnement optimal de l'outil électrique!
Les dispositifs de protection endommagés et les pièces doivent être réparés ou changés par un
technicien qualifié à condition que les instructions d'utilisation ne spécifient pas le contraire!
Les commutateurs endommagés doivent être remplacés dans un magasin de service après-ven-
te! N'utilisez pas d'outils électriques qui ne peuvent pas être allumés ou éteints!
Pour votre propre sécurité, n'utilisez que les accessoires et les accessoires spécifiés dans le
mode d'emploi ou recommandés ou spécifiés par le fabricant de l'outil!
L'utilisation d'accessoires et d'accessoires autres que ceux spécifiés dans le mode d'emploi peut
provoquer des blessures!
Faites toujours réparer votre outil par des techniciens certifiés!
Cet outil répond aux exigences de sécurité pertinentes!
Les réparations doivent être effectuées uniquement par des techniciens qualifiés avec des pièces
de rechange d'origine pour éviter les risques de blessures à l'utilisateur causées par des répara-
tions incorrectes!
Pendant le fonctionnement, portez une protection auditive pour éviter d'endommager votre ouïe!
Votre machine est à double isolation. Cela signifie que deux types d'isolation totalement indépen-
dants vous empêchent d'entrer en contact avec des pièces métalliques sous tension. Cette mesure
représente un degré élevé de protection contre les chocs électriques.
Votre perforateur a les fonctions suivantes:
L'interrupteur de fonctionnement (6) est utilisé pour tous les travaux effectués avec la perceuse.
Grâce à la sélection de la vitesse via la roue du régulateur, vous avez un contrôle optimal de la
machine.
La machine peut être réglée en continu avec le bouton de verrouillage (5).
La seconde poignée (2) vous donne un moyen supplémentaire de maintenir la machine fermement.
En fonction de la position de l'interrupteur de perçage / perçage à percussion (3), vous pouvez
utiliser
votre perceuse comme perceuse à percussion ou perceuse rotative.
Le commutateur de direction (4) contrôle la direction du mouvement lorsque la machine est utilisée
comme un tournevis ou si vous souhaitez retirer un foret coincé.
À l'aide de la butée réglable, vous pouvez régler la profondeur des trous borgnes avec précision
pendant le perçage.
Préparation de la machine
Attention! Lors de l'exécution des travaux suivants, assurez-vous toujours que la machine n'est pas
connectée à l'alimentation secteur
Insérer la deuxième poignée (2)
Pour assembler la seconde poignée (2), relâchez-la en tournant la partie inférieure dans le sens
inverse des aiguilles d'une montre, de sorte que vous puissiez facilement tirer la poignée sur le
mandrin vers la bride située derrière. Tournez ensuite la poignée dans une position de travail confort-
able et fixez-la en la serrant (en tournant la partie inférieure dans le sens des aiguilles d'une montre).
Réglage de le bit
La seconde poignée (2) comporte un dispositif de retenue pour l'arrêt du bit. Insérer une perceuse
Maintenant, relâchez la poignée. Poussez la butée vers l'avant jusqu'à ce que sa fin soit alignée avec
la fin de la perceuse. Maintenant, repoussez l'arrêt du foret jusqu'à ce que la distance entre la fin de
l'arrêt du foret et la fin du foret corresponde à la profondeur à laquelle vous souhaitez forer.
Insérer le foret
Enlevez d'abord l'alimentation secteur de la prise. Tournez la bague du mandrin de perçage (1)
jusqu'à ce que les mâchoires de serrage soient suffisamment ouvertes. Insérez le foret dans les
mâchoires de serrage du mandrin de perçage (1). Insérez l'extrémité de la clé du mandrin de
perçage (7) dans l'un des trois trous sur le corps du mandrin de perçage (1) et laissez la tête de la
clé (7) s'enclencher dans l'anneau du mandrin de perçage (1) . Pour serrer les mâchoires de serrage
et fixer la perceuse en place, tournez la clé du mandrin de perçage (7) dans le sens des aiguilles
d'une montre. Important: Retirer ensuite la clé (7) du mandrin (1)!
Travailler avec la perceuse
Assurez-vous que la tension d'alimentation secteur est la même que la tension de fonctionnement
de votre machine. Pour plus de détails, veuillez consulter la plaque signalétique. Insérez l'exercice
approprié pour le type de travail à effectuer. Si nécessaire, ajustez le bit stop. Réglez la vitesse de la
machine à l'aide de la molette de réglage située sur l'interrupteur de fonctionnement (6). Plus
l'interrupteur de fonctionnement (6) est enfoncé, plus la rotation de la perceuse est rapide. Réglez le
commutateur de direction (4) sur la direction souhaitée du mouvement. Ne modifiez jamais la
position de l'interrupteur à percussion (3) ou du commutateur de direction (4) lorsque la machine est
sous tension. La machine est allumée en appuyant sur l'interrupteur de fonctionnement (6). Lorsque
l'interrupteur de fonctionnement (6) est relâché, la machine s'arrête. Si vous souhaitez utiliser le
mode continu, appuyez sur le bouton de verrouillage (5) pendant que vous appuyez sur le bouton de
commande (6). Pour éteindre la machine en fonctionnement continu, appuyez de nouveau sur
l'interrupteur de fonctionnement (6), puis relâchez-le. Ne touchez pas le mandrin de perçage (1)
lorsque la machine est sous tension.
Conseils de forage
●
●
●
●
●
●
●
●
Le soin des outils
Surcharge
N'utilisez jamais une force excessive lors du perçage. Trop de pression réduit la vitesse de la
machine, et la puissance requise est grandement réduite. Cela peut entraîner une surcharge, ce qui
peut endommager le moteur de la perceuse. Lorsque la perceuse devient trop chaude, laissez-la
fonctionner pendant deux minutes sans charge, puis interrompez le travail pendant une courte
période. Nettoyez la perceuse avec un chiffon propre et une brosse. Assurez-vous que les fentes de
ventilation ne sont pas bloquées.
Avertissement: Utilisez toujours les poignées supplémentaires fournies avec l'appareil. Perdre le
contrôle de l'appareil peut entraîner des blessures.
Les Données Techniques
Insérez toujours la bonne taille et le bon type de foret ou de tournevis.
Réglez la machine à la bonne vitesse.
Tenez toujours la machine fermement par la poignée et la seconde poignée (2).
Lorsque vous percez du bois et du métal, réglez l'interrupteur de perçage-percussion (3) sur le
perçage.
Lors du perçage de la maçonnerie, réglez l'interrupteur de perçage-percussion (3) sur le
perçage à percussion.
Lors de l'utilisation de la machine en tant que tournevis, réglez l'interrupteur de perçage à
percussion (3) sur le perçage.
Réglez le commutateur de direction (4) dans la bonne direction.
Ne changez jamais le sens du mouvement lorsque la machine est sous tension.
Acier:
Tension:
Fréquence:
Entrée de puissance:
Pas de vitesse de chargement:
Taille de chuck:
Capacité de forage:
Béton:
Bois:
230V~
50Hz
850W
0-3000/min
13mm
13mm
13mm
25mm
- 12 -

3
2
Descripción general
1.
2.
3.
4.
5.
6.
7.
Instrucciones generales de seguridad para
herramienta eléctrica
¡Este dispositivo es exclusivamente para uso privado! ¡No es apto para uso comercial!
Advertencia: cuando se trabaja con dispositivos eléctricos, se deben observar las siguientes instruc-
ciones de prevención y seguridad para evitar incendios, descargas eléctricas y lesiones físicas:
Para un trabajo seguro:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Portabrocas
Segundo mango
nterruptor para percusión de perforación / perforación
Interruptor de dirección
Botón de bloqueo
Interruptor de funcionamiento con rueda reguladora de velocidad
Llave del portabrocas
¡Mantenga el área de trabajo en orden!
¡El desorden en el área de trabajo puede ocasionar peligros de accidentes! ¡Preste atención a las
condiciones ambientales!
¡No deje herramientas eléctricas bajo la lluvia!
¡No los use en entornos húmedos o húmedos!
¡Asegúrate de que haya suficiente luz! ¡Asegúrese de que el área de trabajo sea visible de un
vistazo!
¡No use herramientas eléctricas en áreas sujetas al riesgo de incendios! ¡Protéjase contra las
descargas eléctricas!
Evite entrar en contacto con piezas conectadas a tierra (por ejemplo, tuberías, radiadores,
estufas, refrigeradores).
En caso de condiciones de aplicación extremas (por ejemplo, alta humedad, presencia de
partículas de metal, etc.) la seguridad eléctrica del dispositivo se puede mejorar conectando un
transformador de aislamiento o un interruptor automático de corriente de falla.
¡Mantenga alejados a los niños!
¡No permita que otras personas toquen la herramienta o el cable!
¡Mantenga a otras personas fuera del área de trabajo! ¡Asegúrate de que la herramienta esté
almacenada de manera segura!
Las herramientas eléctricas que no se utilicen deben mantenerse en un lugar seco, elevado o
cerrado, ¡Fuera del alcance de los niños!
¡No sobrecargue la herramienta eléctrica! ¡Funciona mejor y más seguro dentro del rango de
capacidad indicado! ¡Usa la herramienta eléctrica correcta!
No use herramientas o adaptadores débiles para trabajos pesados. No use herramientas para
fines o trabajos para los que no están destinados. Por ejemplo, las sierras circulares manuales
no se usan para cortar árboles o ramas. ¡Siempre lleva la ropa de trabajo adecuados!
¡No use paños anchos ni joyas! ¡Peligro de ser atrapado por piezas móviles!
Cuando trabaje afuera, es recomendable usar guantes de goma y zapatos antideslizantes.
Si tienes el pelo largo, ¡usa una redecilla! Use gafas de protección!
¡Siempre use una máscara de respiración durante los trabajos que producen polvo! ¡Conecte el
sistema de vacío (si está disponible)!
Si hay dispositivos disponibles para la conexión de sistemas de vacío y recolección, asegúrese
de que estén conectados y utilizados correctamente.
¡No altere el cable!
PID03B
Hammer Drill
1
4
6
7
5
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
¡ADVERTENCIA!
●
●
●
●
●
●
Información de seguridad especial
Al taladrar o atornillar paredes, techos, etc., asegúrese de antemano de que no dañará ningún cable
eléctrico oculto. Durante este trabajo, no debe tocar ninguna parte metálica de la máquina. Solo
toque la máquina por la carcasa de plástico.
Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente
¡No transporte la herramienta por el cable y no la use para desconectar el enchufe!
¡Proteja el cable de fuentes de calor, aceite y bordes filosos! Asegure la herramienta!
¡Utilice dispositivos de sujeción o una prensa para mantener la herramienta quieta! Por lo tanto,
la herramienta puede mantenerse en su lugar de forma más segura que a mano y la herramienta
se puede usar con ambas manos.
¡Evita las posturas corporales inusuales! ¡Siempre manténgase firme en su lugar y mantenga su
equilibrio! ¡Mantenga siempre la herramienta en buen estado!
¡Siempre mantenga las herramientas afiladas y limpias para que funcionen de manera correcta
y segura!
¡Siga las instrucciones de mantenimiento y cambio de herramienta!
Verifique el enchufe y el cable regularmente y haga que un técnico calificado los cambie en caso
de daños.
¡Verifique el cable de extensión regularmente y reemplácelo si está dañado!
¡Desconecte el enchufe del enchufe después de su uso, antes de realizar tareas de manten-
imiento y de cambiar accesorios como hojas de sierra, cortadores de taladros, etc.!
¡No deje las herramientas sobresalientes!
¡Antes de encender la herramienta, asegúrese de quitar la llave o el calibre de ajuste!
¡Evite el arranque accidental de la herramienta!
¡Nunca transporte una herramienta eléctrica conectada a la red eléctrica con su dedo en el
interruptor!
¡Asegúrese de que el interruptor esté apagado cuando se conecta a la red! Cable de extensión
en el exterior: ¡Use únicamente cables de extensión certificados y debidamente marcados en el
exterior!
¡Siempre se cuidadoso! ¡Pon atención a tu trabajo! Proceda con cuidado. ¡No use la herramienta
si no está concentrado!
¡Verifique la herramienta por daños!
¡Antes de utilizar la herramienta la próxima vez, compruebe que los dispositivos de protección o
las piezas ligeramente dañadas están en buenas condiciones de trabajo! Compruebe si las
piezas móviles funcionan correctamente, si no están atascadas o si hay piezas dañadas.
¡Todas las piezas deben montarse correctamente y cumplir todos los requisitos para el correcto
funcionamiento de la herramienta eléctrica!
Los dispositivos y piezas de protección dañados deben ser reparados o cambiados por un
técnico calificado siempre que las instrucciones de operación no especifiquen lo contrario.
¡Los interruptores dañados deben ser reemplazados en una tienda de servicio al cliente! ¡No use
herramientas eléctricas que no puedan encenderse o apagarse!
¡Por su propia seguridad, utilice siempre los accesorios y accesorios especificados en las instruc-
ciones de funcionamiento o recomendados o especificados por el fabricante de la herramienta!
¡El uso de accesorios y accesorios que no sean los especificados en las instrucciones de funcio-
namiento puede causar lesiones!
¡Siempre haga que su herramienta sea reparada por técnicos certificados!
¡Esta herramienta cumple con los requisitos de seguridad relevantes!
Las reparaciones deben ser realizadas solo por técnicos calificados con piezas de repuesto
originales para evitar el riesgo de lesiones al usuario causadas por reparaciones inadecuadas.
¡Durante el funcionamiento, use protección auditiva para evitar daños a su audición!
independientes evitan que entre en contacto con partes metálicas vivas. Esta medida representa un
alto grado de protección contra una descarga eléctrica.
Su taladro tiene las siguientes funciones:
El interruptor de operación (6) se usa para todo el trabajo realizado con la máquina perforadora. Con
la selección de velocidad a través de la rueda reguladora, tiene un control óptimo de la máquina.
La máquina puede configurarse para un funcionamiento continuo con el botón de bloqueo (5).
El segundo mango (2) le brinda una forma adicional de sujetar firmemente la máquina.
Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede usar
su taladradora como un taladro de percusión o un taladro giratorio.
El interruptor de dirección (4) controla la dirección del movimiento cuando se usa la máquina como
un destornillador o si desea quitar una broca que se ha atascado.
Usando el tope de broca ajustable, puede fijar la profundidad de los agujeros ciegos con precisión
durante la perforación.
Preparación de la máquina de perforación
¡Advertencia! Al realizar el siguiente trabajo, asegúrese siempre de que la máquina esté no conecta-
do a la fuente de alimentación
Insertar la segunda manija (2)
Para montar el segundo mango (2), libérelo girando la parte inferior en sentido contrario a las agujas
del reloj para poder tirar fácilmente del mango sobre el portabrocas hasta la brida que se encuentra
detrás de él. A continuación, gire el mango a una posición de trabajo que sea cómoda para usted y
fíjelo en su lugar apretando (girando la parte inferior en el sentido de las agujas del reloj).
Ajuste de la parada de bit
El segundo mango (2) tiene un retenedor para detener el bit. Inserta un taladro. Ahora suelta el
mango. Empuje la punta de la broca hacia delante hasta que su extremo esté en línea con el
extremo del taladro. Ahora empuje la broca hacia atrás hasta que la distancia entre el final de la
broca se detenga y el final del taladro corresponda a la profundidad a la que le gustaría taladrar.
Insertar el taladro
Primero quite la fuente de alimentación de la toma. Gire el anillo del portabrocas (1) hasta que las
mordazas de sujeción estén lo suficientemente abiertas. Inserte la broca en las mordazas de
sujeción del portabrocas (1). Inserte el extremo de la llave del portabrocas (7) en uno de los tres
orificios en el cuerpo del portabrocas (1) y deje que la cabeza de la llave (7) encaje en su sitio en el
anillo del portabrocas (1) . Para apretar las mordazas de sujeción y fijar el taladro en su lugar, gire
la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡luego retire la llave (7)
del portabroca (1)!
Trabajando con la máquina de perforación
Asegúrese de que la tensión de la fuente de alimentación de la red sea la misma que la de la máqui-
na. Para más detalles, vea la placa de tipo. Inserte la broca correcta para el tipo de trabajo que se
realizará. Si es necesario, ajuste el bit stop. Ajuste la velocidad de la máquina usando la rueda
reguladora en el interruptor de operación (6). Cuanto más se presiona el interruptor de operación (6),
más rápido gira el taladro. Ajuste el interruptor de dirección (4) a la dirección de movimiento desea-
da. Nunca modifique la posición del interruptor de perforación de percusión (3) o el interruptor de
dirección (4) cuando la máquina esté encendida. La máquina se enciende presionando el interruptor
de operación (6). Cuando se suelta el interruptor de operación (6), la máquina se detiene. Si desea
utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de
operación (6). Para apagar la máquina durante la operación continua, presione el interruptor de
operación (6) nuevamente y luego suéltelo. No toque el portabrocas (1) mientras la máquina está
encendida.
Consejos de perforación
●
●
●
●
●
●
●
●
Cuidado de las herramientas
Sobrecarga
Nunca use una fuerza excesiva al taladrar. Demasiada presión reduce la velocidad de la máquina y
la potencia requerida se reduce enormemente. Esto puede ocasionar una sobrecarga, lo que puede
dañar el motor de la máquina de perforación. Cuando la máquina de perforación se caliente demasi-
ado, deje que funcione durante dos minutos sin carga y luego interrumpa el trabajo por un tiempo
breve. Limpie la máquina de perforación con un paño limpio y un cepillo. Asegúrese de que las
ranuras de ventilación no estén bloqueadas.
Advertencia: utilice siempre las empuñaduras adicionales que vienen con el aparato. Perder el
control del electrodoméstico puede provocar lesiones.
Datos técnicos
Siempre inserte el tamaño y el tipo de taladro o destornillador correctos.
Configure la máquina a la velocidad correcta.
Siempre sostenga la máquina firmemente por el mango y la segunda manija (2).
Al perforar madera y metal, coloque el interruptor de percusión y perforación (3) en la
perforación.
Al perforar mampostería, coloque el interruptor de percusión y perforación (3) en la perforación
de percusión.
Cuando utilice la máquina como un destornillador, coloque el interruptor de percusión y
perforación (3) en la perforación.
Ajuste el interruptor de dirección (4) en la dirección correcta.
Nunca cambie la dirección de movimiento cuando la máquina esté encendida.
- 13 -

Descripción general
1.
2.
3.
4.
5.
6.
7.
Instrucciones generales de seguridad para
herramienta eléctrica
¡Este dispositivo es exclusivamente para uso privado! ¡No es apto para uso comercial!
Advertencia: cuando se trabaja con dispositivos eléctricos, se deben observar las siguientes instruc-
ciones de prevención y seguridad para evitar incendios, descargas eléctricas y lesiones físicas:
Para un trabajo seguro:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Portabrocas
Segundo mango
nterruptor para percusión de perforación / perforación
Interruptor de dirección
Botón de bloqueo
Interruptor de funcionamiento con rueda reguladora de velocidad
Llave del portabrocas
¡Mantenga el área de trabajo en orden!
¡El desorden en el área de trabajo puede ocasionar peligros de accidentes! ¡Preste atención a las
condiciones ambientales!
¡No deje herramientas eléctricas bajo la lluvia!
¡No los use en entornos húmedos o húmedos!
¡Asegúrate de que haya suficiente luz! ¡Asegúrese de que el área de trabajo sea visible de un
vistazo!
¡No use herramientas eléctricas en áreas sujetas al riesgo de incendios! ¡Protéjase contra las
descargas eléctricas!
Evite entrar en contacto con piezas conectadas a tierra (por ejemplo, tuberías, radiadores,
estufas, refrigeradores).
En caso de condiciones de aplicación extremas (por ejemplo, alta humedad, presencia de
partículas de metal, etc.) la seguridad eléctrica del dispositivo se puede mejorar conectando un
transformador de aislamiento o un interruptor automático de corriente de falla.
¡Mantenga alejados a los niños!
¡No permita que otras personas toquen la herramienta o el cable!
¡Mantenga a otras personas fuera del área de trabajo! ¡Asegúrate de que la herramienta esté
almacenada de manera segura!
Las herramientas eléctricas que no se utilicen deben mantenerse en un lugar seco, elevado o
cerrado, ¡Fuera del alcance de los niños!
¡No sobrecargue la herramienta eléctrica! ¡Funciona mejor y más seguro dentro del rango de
capacidad indicado! ¡Usa la herramienta eléctrica correcta!
No use herramientas o adaptadores débiles para trabajos pesados. No use herramientas para
fines o trabajos para los que no están destinados. Por ejemplo, las sierras circulares manuales
no se usan para cortar árboles o ramas. ¡Siempre lleva la ropa de trabajo adecuados!
¡No use paños anchos ni joyas! ¡Peligro de ser atrapado por piezas móviles!
Cuando trabaje afuera, es recomendable usar guantes de goma y zapatos antideslizantes.
Si tienes el pelo largo, ¡usa una redecilla! Use gafas de protección!
¡Siempre use una máscara de respiración durante los trabajos que producen polvo! ¡Conecte el
sistema de vacío (si está disponible)!
Si hay dispositivos disponibles para la conexión de sistemas de vacío y recolección, asegúrese
de que estén conectados y utilizados correctamente.
¡No altere el cable!
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
¡ADVERTENCIA!
●
●
●
●
●
●
Información de seguridad especial
Al taladrar o atornillar paredes, techos, etc., asegúrese de antemano de que no dañará ningún cable
eléctrico oculto. Durante este trabajo, no debe tocar ninguna parte metálica de la máquina. Solo
toque la máquina por la carcasa de plástico.
Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente
¡No transporte la herramienta por el cable y no la use para desconectar el enchufe!
¡Proteja el cable de fuentes de calor, aceite y bordes filosos! Asegure la herramienta!
¡Utilice dispositivos de sujeción o una prensa para mantener la herramienta quieta! Por lo tanto,
la herramienta puede mantenerse en su lugar de forma más segura que a mano y la herramienta
se puede usar con ambas manos.
¡Evita las posturas corporales inusuales! ¡Siempre manténgase firme en su lugar y mantenga su
equilibrio! ¡Mantenga siempre la herramienta en buen estado!
¡Siempre mantenga las herramientas afiladas y limpias para que funcionen de manera correcta
y segura!
¡Siga las instrucciones de mantenimiento y cambio de herramienta!
Verifique el enchufe y el cable regularmente y haga que un técnico calificado los cambie en caso
de daños.
¡Verifique el cable de extensión regularmente y reemplácelo si está dañado!
¡Desconecte el enchufe del enchufe después de su uso, antes de realizar tareas de manten-
imiento y de cambiar accesorios como hojas de sierra, cortadores de taladros, etc.!
¡No deje las herramientas sobresalientes!
¡Antes de encender la herramienta, asegúrese de quitar la llave o el calibre de ajuste!
¡Evite el arranque accidental de la herramienta!
¡Nunca transporte una herramienta eléctrica conectada a la red eléctrica con su dedo en el
interruptor!
¡Asegúrese de que el interruptor esté apagado cuando se conecta a la red! Cable de extensión
en el exterior: ¡Use únicamente cables de extensión certificados y debidamente marcados en el
exterior!
¡Siempre se cuidadoso! ¡Pon atención a tu trabajo! Proceda con cuidado. ¡No use la herramienta
si no está concentrado!
¡Verifique la herramienta por daños!
¡Antes de utilizar la herramienta la próxima vez, compruebe que los dispositivos de protección o
las piezas ligeramente dañadas están en buenas condiciones de trabajo! Compruebe si las
piezas móviles funcionan correctamente, si no están atascadas o si hay piezas dañadas.
¡Todas las piezas deben montarse correctamente y cumplir todos los requisitos para el correcto
funcionamiento de la herramienta eléctrica!
Los dispositivos y piezas de protección dañados deben ser reparados o cambiados por un
técnico calificado siempre que las instrucciones de operación no especifiquen lo contrario.
¡Los interruptores dañados deben ser reemplazados en una tienda de servicio al cliente! ¡No use
herramientas eléctricas que no puedan encenderse o apagarse!
¡Por su propia seguridad, utilice siempre los accesorios y accesorios especificados en las instruc-
ciones de funcionamiento o recomendados o especificados por el fabricante de la herramienta!
¡El uso de accesorios y accesorios que no sean los especificados en las instrucciones de funcio-
namiento puede causar lesiones!
¡Siempre haga que su herramienta sea reparada por técnicos certificados!
¡Esta herramienta cumple con los requisitos de seguridad relevantes!
Las reparaciones deben ser realizadas solo por técnicos calificados con piezas de repuesto
originales para evitar el riesgo de lesiones al usuario causadas por reparaciones inadecuadas.
¡Durante el funcionamiento, use protección auditiva para evitar daños a su audición!
independientes evitan que entre en contacto con partes metálicas vivas. Esta medida representa un
alto grado de protección contra una descarga eléctrica.
Su taladro tiene las siguientes funciones:
El interruptor de operación (6) se usa para todo el trabajo realizado con la máquina perforadora. Con
la selección de velocidad a través de la rueda reguladora, tiene un control óptimo de la máquina.
La máquina puede configurarse para un funcionamiento continuo con el botón de bloqueo (5).
El segundo mango (2) le brinda una forma adicional de sujetar firmemente la máquina.
Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede usar
su taladradora como un taladro de percusión o un taladro giratorio.
El interruptor de dirección (4) controla la dirección del movimiento cuando se usa la máquina como
un destornillador o si desea quitar una broca que se ha atascado.
Usando el tope de broca ajustable, puede fijar la profundidad de los agujeros ciegos con precisión
durante la perforación.
Preparación de la máquina de perforación
¡Advertencia! Al realizar el siguiente trabajo, asegúrese siempre de que la máquina esté no conecta-
do a la fuente de alimentación
Insertar la segunda manija (2)
Para montar el segundo mango (2), libérelo girando la parte inferior en sentido contrario a las agujas
del reloj para poder tirar fácilmente del mango sobre el portabrocas hasta la brida que se encuentra
detrás de él. A continuación, gire el mango a una posición de trabajo que sea cómoda para usted y
fíjelo en su lugar apretando (girando la parte inferior en el sentido de las agujas del reloj).
Ajuste de la parada de bit
El segundo mango (2) tiene un retenedor para detener el bit. Inserta un taladro. Ahora suelta el
mango. Empuje la punta de la broca hacia delante hasta que su extremo esté en línea con el
extremo del taladro. Ahora empuje la broca hacia atrás hasta que la distancia entre el final de la
broca se detenga y el final del taladro corresponda a la profundidad a la que le gustaría taladrar.
Insertar el taladro
Primero quite la fuente de alimentación de la toma. Gire el anillo del portabrocas (1) hasta que las
mordazas de sujeción estén lo suficientemente abiertas. Inserte la broca en las mordazas de
sujeción del portabrocas (1). Inserte el extremo de la llave del portabrocas (7) en uno de los tres
orificios en el cuerpo del portabrocas (1) y deje que la cabeza de la llave (7) encaje en su sitio en el
anillo del portabrocas (1) . Para apretar las mordazas de sujeción y fijar el taladro en su lugar, gire
la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡luego retire la llave (7)
del portabroca (1)!
Trabajando con la máquina de perforación
Asegúrese de que la tensión de la fuente de alimentación de la red sea la misma que la de la máqui-
na. Para más detalles, vea la placa de tipo. Inserte la broca correcta para el tipo de trabajo que se
realizará. Si es necesario, ajuste el bit stop. Ajuste la velocidad de la máquina usando la rueda
reguladora en el interruptor de operación (6). Cuanto más se presiona el interruptor de operación (6),
más rápido gira el taladro. Ajuste el interruptor de dirección (4) a la dirección de movimiento desea-
da. Nunca modifique la posición del interruptor de perforación de percusión (3) o el interruptor de
dirección (4) cuando la máquina esté encendida. La máquina se enciende presionando el interruptor
de operación (6). Cuando se suelta el interruptor de operación (6), la máquina se detiene. Si desea
utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de
operación (6). Para apagar la máquina durante la operación continua, presione el interruptor de
operación (6) nuevamente y luego suéltelo. No toque el portabrocas (1) mientras la máquina está
encendida.
Consejos de perforación
●
●
●
●
●
●
●
●
Cuidado de las herramientas
Sobrecarga
Nunca use una fuerza excesiva al taladrar. Demasiada presión reduce la velocidad de la máquina y
la potencia requerida se reduce enormemente. Esto puede ocasionar una sobrecarga, lo que puede
dañar el motor de la máquina de perforación. Cuando la máquina de perforación se caliente demasi-
ado, deje que funcione durante dos minutos sin carga y luego interrumpa el trabajo por un tiempo
breve. Limpie la máquina de perforación con un paño limpio y un cepillo. Asegúrese de que las
ranuras de ventilación no estén bloqueadas.
Advertencia: utilice siempre las empuñaduras adicionales que vienen con el aparato. Perder el
control del electrodoméstico puede provocar lesiones.
Datos técnicos
Siempre inserte el tamaño y el tipo de taladro o destornillador correctos.
Configure la máquina a la velocidad correcta.
Siempre sostenga la máquina firmemente por el mango y la segunda manija (2).
Al perforar madera y metal, coloque el interruptor de percusión y perforación (3) en la
perforación.
Al perforar mampostería, coloque el interruptor de percusión y perforación (3) en la perforación
de percusión.
Cuando utilice la máquina como un destornillador, coloque el interruptor de percusión y
perforación (3) en la perforación.
Ajuste el interruptor de dirección (4) en la dirección correcta.
Nunca cambie la dirección de movimiento cuando la máquina esté encendida.
- 14 -

Descripción general
1.
2.
3.
4.
5.
6.
7.
Instrucciones generales de seguridad para
herramienta eléctrica
¡Este dispositivo es exclusivamente para uso privado! ¡No es apto para uso comercial!
Advertencia: cuando se trabaja con dispositivos eléctricos, se deben observar las siguientes instruc-
ciones de prevención y seguridad para evitar incendios, descargas eléctricas y lesiones físicas:
Para un trabajo seguro:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Portabrocas
Segundo mango
nterruptor para percusión de perforación / perforación
Interruptor de dirección
Botón de bloqueo
Interruptor de funcionamiento con rueda reguladora de velocidad
Llave del portabrocas
¡Mantenga el área de trabajo en orden!
¡El desorden en el área de trabajo puede ocasionar peligros de accidentes! ¡Preste atención a las
condiciones ambientales!
¡No deje herramientas eléctricas bajo la lluvia!
¡No los use en entornos húmedos o húmedos!
¡Asegúrate de que haya suficiente luz! ¡Asegúrese de que el área de trabajo sea visible de un
vistazo!
¡No use herramientas eléctricas en áreas sujetas al riesgo de incendios! ¡Protéjase contra las
descargas eléctricas!
Evite entrar en contacto con piezas conectadas a tierra (por ejemplo, tuberías, radiadores,
estufas, refrigeradores).
En caso de condiciones de aplicación extremas (por ejemplo, alta humedad, presencia de
partículas de metal, etc.) la seguridad eléctrica del dispositivo se puede mejorar conectando un
transformador de aislamiento o un interruptor automático de corriente de falla.
¡Mantenga alejados a los niños!
¡No permita que otras personas toquen la herramienta o el cable!
¡Mantenga a otras personas fuera del área de trabajo! ¡Asegúrate de que la herramienta esté
almacenada de manera segura!
Las herramientas eléctricas que no se utilicen deben mantenerse en un lugar seco, elevado o
cerrado, ¡Fuera del alcance de los niños!
¡No sobrecargue la herramienta eléctrica! ¡Funciona mejor y más seguro dentro del rango de
capacidad indicado! ¡Usa la herramienta eléctrica correcta!
No use herramientas o adaptadores débiles para trabajos pesados. No use herramientas para
fines o trabajos para los que no están destinados. Por ejemplo, las sierras circulares manuales
no se usan para cortar árboles o ramas. ¡Siempre lleva la ropa de trabajo adecuados!
¡No use paños anchos ni joyas! ¡Peligro de ser atrapado por piezas móviles!
Cuando trabaje afuera, es recomendable usar guantes de goma y zapatos antideslizantes.
Si tienes el pelo largo, ¡usa una redecilla! Use gafas de protección!
¡Siempre use una máscara de respiración durante los trabajos que producen polvo! ¡Conecte el
sistema de vacío (si está disponible)!
Si hay dispositivos disponibles para la conexión de sistemas de vacío y recolección, asegúrese
de que estén conectados y utilizados correctamente.
¡No altere el cable!
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
¡ADVERTENCIA!
●
●
●
●
●
●
Información de seguridad especial
Al taladrar o atornillar paredes, techos, etc., asegúrese de antemano de que no dañará ningún cable
eléctrico oculto. Durante este trabajo, no debe tocar ninguna parte metálica de la máquina. Solo
toque la máquina por la carcasa de plástico.
Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente
¡No transporte la herramienta por el cable y no la use para desconectar el enchufe!
¡Proteja el cable de fuentes de calor, aceite y bordes filosos! Asegure la herramienta!
¡Utilice dispositivos de sujeción o una prensa para mantener la herramienta quieta! Por lo tanto,
la herramienta puede mantenerse en su lugar de forma más segura que a mano y la herramienta
se puede usar con ambas manos.
¡Evita las posturas corporales inusuales! ¡Siempre manténgase firme en su lugar y mantenga su
equilibrio! ¡Mantenga siempre la herramienta en buen estado!
¡Siempre mantenga las herramientas afiladas y limpias para que funcionen de manera correcta
y segura!
¡Siga las instrucciones de mantenimiento y cambio de herramienta!
Verifique el enchufe y el cable regularmente y haga que un técnico calificado los cambie en caso
de daños.
¡Verifique el cable de extensión regularmente y reemplácelo si está dañado!
¡Desconecte el enchufe del enchufe después de su uso, antes de realizar tareas de manten-
imiento y de cambiar accesorios como hojas de sierra, cortadores de taladros, etc.!
¡No deje las herramientas sobresalientes!
¡Antes de encender la herramienta, asegúrese de quitar la llave o el calibre de ajuste!
¡Evite el arranque accidental de la herramienta!
¡Nunca transporte una herramienta eléctrica conectada a la red eléctrica con su dedo en el
interruptor!
¡Asegúrese de que el interruptor esté apagado cuando se conecta a la red! Cable de extensión
en el exterior: ¡Use únicamente cables de extensión certificados y debidamente marcados en el
exterior!
¡Siempre se cuidadoso! ¡Pon atención a tu trabajo! Proceda con cuidado. ¡No use la herramienta
si no está concentrado!
¡Verifique la herramienta por daños!
¡Antes de utilizar la herramienta la próxima vez, compruebe que los dispositivos de protección o
las piezas ligeramente dañadas están en buenas condiciones de trabajo! Compruebe si las
piezas móviles funcionan correctamente, si no están atascadas o si hay piezas dañadas.
¡Todas las piezas deben montarse correctamente y cumplir todos los requisitos para el correcto
funcionamiento de la herramienta eléctrica!
Los dispositivos y piezas de protección dañados deben ser reparados o cambiados por un
técnico calificado siempre que las instrucciones de operación no especifiquen lo contrario.
¡Los interruptores dañados deben ser reemplazados en una tienda de servicio al cliente! ¡No use
herramientas eléctricas que no puedan encenderse o apagarse!
¡Por su propia seguridad, utilice siempre los accesorios y accesorios especificados en las instruc-
ciones de funcionamiento o recomendados o especificados por el fabricante de la herramienta!
¡El uso de accesorios y accesorios que no sean los especificados en las instrucciones de funcio-
namiento puede causar lesiones!
¡Siempre haga que su herramienta sea reparada por técnicos certificados!
¡Esta herramienta cumple con los requisitos de seguridad relevantes!
Las reparaciones deben ser realizadas solo por técnicos calificados con piezas de repuesto
originales para evitar el riesgo de lesiones al usuario causadas por reparaciones inadecuadas.
¡Durante el funcionamiento, use protección auditiva para evitar daños a su audición!
independientes evitan que entre en contacto con partes metálicas vivas. Esta medida representa un
alto grado de protección contra una descarga eléctrica.
Su taladro tiene las siguientes funciones:
El interruptor de operación (6) se usa para todo el trabajo realizado con la máquina perforadora. Con
la selección de velocidad a través de la rueda reguladora, tiene un control óptimo de la máquina.
La máquina puede configurarse para un funcionamiento continuo con el botón de bloqueo (5).
El segundo mango (2) le brinda una forma adicional de sujetar firmemente la máquina.
Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede usar
su taladradora como un taladro de percusión o un taladro giratorio.
El interruptor de dirección (4) controla la dirección del movimiento cuando se usa la máquina como
un destornillador o si desea quitar una broca que se ha atascado.
Usando el tope de broca ajustable, puede fijar la profundidad de los agujeros ciegos con precisión
durante la perforación.
Preparación de la máquina de perforación
¡Advertencia! Al realizar el siguiente trabajo, asegúrese siempre de que la máquina esté no conecta-
do a la fuente de alimentación
Insertar la segunda manija (2)
Para montar el segundo mango (2), libérelo girando la parte inferior en sentido contrario a las agujas
del reloj para poder tirar fácilmente del mango sobre el portabrocas hasta la brida que se encuentra
detrás de él. A continuación, gire el mango a una posición de trabajo que sea cómoda para usted y
fíjelo en su lugar apretando (girando la parte inferior en el sentido de las agujas del reloj).
Ajuste de la parada de bit
El segundo mango (2) tiene un retenedor para detener el bit. Inserta un taladro. Ahora suelta el
mango. Empuje la punta de la broca hacia delante hasta que su extremo esté en línea con el
extremo del taladro. Ahora empuje la broca hacia atrás hasta que la distancia entre el final de la
broca se detenga y el final del taladro corresponda a la profundidad a la que le gustaría taladrar.
Insertar el taladro
Primero quite la fuente de alimentación de la toma. Gire el anillo del portabrocas (1) hasta que las
mordazas de sujeción estén lo suficientemente abiertas. Inserte la broca en las mordazas de
sujeción del portabrocas (1). Inserte el extremo de la llave del portabrocas (7) en uno de los tres
orificios en el cuerpo del portabrocas (1) y deje que la cabeza de la llave (7) encaje en su sitio en el
anillo del portabrocas (1) . Para apretar las mordazas de sujeción y fijar el taladro en su lugar, gire
la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡luego retire la llave (7)
del portabroca (1)!
Trabajando con la máquina de perforación
Asegúrese de que la tensión de la fuente de alimentación de la red sea la misma que la de la máqui-
na. Para más detalles, vea la placa de tipo. Inserte la broca correcta para el tipo de trabajo que se
realizará. Si es necesario, ajuste el bit stop. Ajuste la velocidad de la máquina usando la rueda
reguladora en el interruptor de operación (6). Cuanto más se presiona el interruptor de operación (6),
más rápido gira el taladro. Ajuste el interruptor de dirección (4) a la dirección de movimiento desea-
da. Nunca modifique la posición del interruptor de perforación de percusión (3) o el interruptor de
dirección (4) cuando la máquina esté encendida. La máquina se enciende presionando el interruptor
de operación (6). Cuando se suelta el interruptor de operación (6), la máquina se detiene. Si desea
utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de
operación (6). Para apagar la máquina durante la operación continua, presione el interruptor de
operación (6) nuevamente y luego suéltelo. No toque el portabrocas (1) mientras la máquina está
encendida.
Consejos de perforación
●
●
●
●
●
●
●
●
Cuidado de las herramientas
Sobrecarga
Nunca use una fuerza excesiva al taladrar. Demasiada presión reduce la velocidad de la máquina y
la potencia requerida se reduce enormemente. Esto puede ocasionar una sobrecarga, lo que puede
dañar el motor de la máquina de perforación. Cuando la máquina de perforación se caliente demasi-
ado, deje que funcione durante dos minutos sin carga y luego interrumpa el trabajo por un tiempo
breve. Limpie la máquina de perforación con un paño limpio y un cepillo. Asegúrese de que las
ranuras de ventilación no estén bloqueadas.
Advertencia: utilice siempre las empuñaduras adicionales que vienen con el aparato. Perder el
control del electrodoméstico puede provocar lesiones.
Datos técnicos
Siempre inserte el tamaño y el tipo de taladro o destornillador correctos.
Configure la máquina a la velocidad correcta.
Siempre sostenga la máquina firmemente por el mango y la segunda manija (2).
Al perforar madera y metal, coloque el interruptor de percusión y perforación (3) en la
perforación.
Al perforar mampostería, coloque el interruptor de percusión y perforación (3) en la perforación
de percusión.
Cuando utilice la máquina como un destornillador, coloque el interruptor de percusión y
perforación (3) en la perforación.
Ajuste el interruptor de dirección (4) en la dirección correcta.
Nunca cambie la dirección de movimiento cuando la máquina esté encendida.
- 15 -

Descripción general
1.
2.
3.
4.
5.
6.
7.
Instrucciones generales de seguridad para
herramienta eléctrica
¡Este dispositivo es exclusivamente para uso privado! ¡No es apto para uso comercial!
Advertencia: cuando se trabaja con dispositivos eléctricos, se deben observar las siguientes instruc-
ciones de prevención y seguridad para evitar incendios, descargas eléctricas y lesiones físicas:
Para un trabajo seguro:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Portabrocas
Segundo mango
nterruptor para percusión de perforación / perforación
Interruptor de dirección
Botón de bloqueo
Interruptor de funcionamiento con rueda reguladora de velocidad
Llave del portabrocas
¡Mantenga el área de trabajo en orden!
¡El desorden en el área de trabajo puede ocasionar peligros de accidentes! ¡Preste atención a las
condiciones ambientales!
¡No deje herramientas eléctricas bajo la lluvia!
¡No los use en entornos húmedos o húmedos!
¡Asegúrate de que haya suficiente luz! ¡Asegúrese de que el área de trabajo sea visible de un
vistazo!
¡No use herramientas eléctricas en áreas sujetas al riesgo de incendios! ¡Protéjase contra las
descargas eléctricas!
Evite entrar en contacto con piezas conectadas a tierra (por ejemplo, tuberías, radiadores,
estufas, refrigeradores).
En caso de condiciones de aplicación extremas (por ejemplo, alta humedad, presencia de
partículas de metal, etc.) la seguridad eléctrica del dispositivo se puede mejorar conectando un
transformador de aislamiento o un interruptor automático de corriente de falla.
¡Mantenga alejados a los niños!
¡No permita que otras personas toquen la herramienta o el cable!
¡Mantenga a otras personas fuera del área de trabajo! ¡Asegúrate de que la herramienta esté
almacenada de manera segura!
Las herramientas eléctricas que no se utilicen deben mantenerse en un lugar seco, elevado o
cerrado, ¡Fuera del alcance de los niños!
¡No sobrecargue la herramienta eléctrica! ¡Funciona mejor y más seguro dentro del rango de
capacidad indicado! ¡Usa la herramienta eléctrica correcta!
No use herramientas o adaptadores débiles para trabajos pesados. No use herramientas para
fines o trabajos para los que no están destinados. Por ejemplo, las sierras circulares manuales
no se usan para cortar árboles o ramas. ¡Siempre lleva la ropa de trabajo adecuados!
¡No use paños anchos ni joyas! ¡Peligro de ser atrapado por piezas móviles!
Cuando trabaje afuera, es recomendable usar guantes de goma y zapatos antideslizantes.
Si tienes el pelo largo, ¡usa una redecilla! Use gafas de protección!
¡Siempre use una máscara de respiración durante los trabajos que producen polvo! ¡Conecte el
sistema de vacío (si está disponible)!
Si hay dispositivos disponibles para la conexión de sistemas de vacío y recolección, asegúrese
de que estén conectados y utilizados correctamente.
¡No altere el cable!
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
¡ADVERTENCIA!
●
●
●
●
●
●
Información de seguridad especial
Al taladrar o atornillar paredes, techos, etc., asegúrese de antemano de que no dañará ningún cable
eléctrico oculto. Durante este trabajo, no debe tocar ninguna parte metálica de la máquina. Solo
toque la máquina por la carcasa de plástico.
Su máquina tiene doble aislamiento. Esto significa que dos tipos de aislamiento completamente
¡No transporte la herramienta por el cable y no la use para desconectar el enchufe!
¡Proteja el cable de fuentes de calor, aceite y bordes filosos! Asegure la herramienta!
¡Utilice dispositivos de sujeción o una prensa para mantener la herramienta quieta! Por lo tanto,
la herramienta puede mantenerse en su lugar de forma más segura que a mano y la herramienta
se puede usar con ambas manos.
¡Evita las posturas corporales inusuales! ¡Siempre manténgase firme en su lugar y mantenga su
equilibrio! ¡Mantenga siempre la herramienta en buen estado!
¡Siempre mantenga las herramientas afiladas y limpias para que funcionen de manera correcta
y segura!
¡Siga las instrucciones de mantenimiento y cambio de herramienta!
Verifique el enchufe y el cable regularmente y haga que un técnico calificado los cambie en caso
de daños.
¡Verifique el cable de extensión regularmente y reemplácelo si está dañado!
¡Desconecte el enchufe del enchufe después de su uso, antes de realizar tareas de manten-
imiento y de cambiar accesorios como hojas de sierra, cortadores de taladros, etc.!
¡No deje las herramientas sobresalientes!
¡Antes de encender la herramienta, asegúrese de quitar la llave o el calibre de ajuste!
¡Evite el arranque accidental de la herramienta!
¡Nunca transporte una herramienta eléctrica conectada a la red eléctrica con su dedo en el
interruptor!
¡Asegúrese de que el interruptor esté apagado cuando se conecta a la red! Cable de extensión
en el exterior: ¡Use únicamente cables de extensión certificados y debidamente marcados en el
exterior!
¡Siempre se cuidadoso! ¡Pon atención a tu trabajo! Proceda con cuidado. ¡No use la herramienta
si no está concentrado!
¡Verifique la herramienta por daños!
¡Antes de utilizar la herramienta la próxima vez, compruebe que los dispositivos de protección o
las piezas ligeramente dañadas están en buenas condiciones de trabajo! Compruebe si las
piezas móviles funcionan correctamente, si no están atascadas o si hay piezas dañadas.
¡Todas las piezas deben montarse correctamente y cumplir todos los requisitos para el correcto
funcionamiento de la herramienta eléctrica!
Los dispositivos y piezas de protección dañados deben ser reparados o cambiados por un
técnico calificado siempre que las instrucciones de operación no especifiquen lo contrario.
¡Los interruptores dañados deben ser reemplazados en una tienda de servicio al cliente! ¡No use
herramientas eléctricas que no puedan encenderse o apagarse!
¡Por su propia seguridad, utilice siempre los accesorios y accesorios especificados en las instruc-
ciones de funcionamiento o recomendados o especificados por el fabricante de la herramienta!
¡El uso de accesorios y accesorios que no sean los especificados en las instrucciones de funcio-
namiento puede causar lesiones!
¡Siempre haga que su herramienta sea reparada por técnicos certificados!
¡Esta herramienta cumple con los requisitos de seguridad relevantes!
Las reparaciones deben ser realizadas solo por técnicos calificados con piezas de repuesto
originales para evitar el riesgo de lesiones al usuario causadas por reparaciones inadecuadas.
¡Durante el funcionamiento, use protección auditiva para evitar daños a su audición!
independientes evitan que entre en contacto con partes metálicas vivas. Esta medida representa un
alto grado de protección contra una descarga eléctrica.
Su taladro tiene las siguientes funciones:
El interruptor de operación (6) se usa para todo el trabajo realizado con la máquina perforadora. Con
la selección de velocidad a través de la rueda reguladora, tiene un control óptimo de la máquina.
La máquina puede configurarse para un funcionamiento continuo con el botón de bloqueo (5).
El segundo mango (2) le brinda una forma adicional de sujetar firmemente la máquina.
Dependiendo de la posición del interruptor de perforación / perforación de percusión (3), puede usar
su taladradora como un taladro de percusión o un taladro giratorio.
El interruptor de dirección (4) controla la dirección del movimiento cuando se usa la máquina como
un destornillador o si desea quitar una broca que se ha atascado.
Usando el tope de broca ajustable, puede fijar la profundidad de los agujeros ciegos con precisión
durante la perforación.
Preparación de la máquina de perforación
¡Advertencia! Al realizar el siguiente trabajo, asegúrese siempre de que la máquina esté no conecta-
do a la fuente de alimentación
Insertar la segunda manija (2)
Para montar el segundo mango (2), libérelo girando la parte inferior en sentido contrario a las agujas
del reloj para poder tirar fácilmente del mango sobre el portabrocas hasta la brida que se encuentra
detrás de él. A continuación, gire el mango a una posición de trabajo que sea cómoda para usted y
fíjelo en su lugar apretando (girando la parte inferior en el sentido de las agujas del reloj).
Ajuste de la parada de bit
El segundo mango (2) tiene un retenedor para detener el bit. Inserta un taladro. Ahora suelta el
mango. Empuje la punta de la broca hacia delante hasta que su extremo esté en línea con el
extremo del taladro. Ahora empuje la broca hacia atrás hasta que la distancia entre el final de la
broca se detenga y el final del taladro corresponda a la profundidad a la que le gustaría taladrar.
Insertar el taladro
Primero quite la fuente de alimentación de la toma. Gire el anillo del portabrocas (1) hasta que las
mordazas de sujeción estén lo suficientemente abiertas. Inserte la broca en las mordazas de
sujeción del portabrocas (1). Inserte el extremo de la llave del portabrocas (7) en uno de los tres
orificios en el cuerpo del portabrocas (1) y deje que la cabeza de la llave (7) encaje en su sitio en el
anillo del portabrocas (1) . Para apretar las mordazas de sujeción y fijar el taladro en su lugar, gire
la llave del portabrocas (7) en el sentido de las agujas del reloj. Importante: ¡luego retire la llave (7)
del portabroca (1)!
Trabajando con la máquina de perforación
Asegúrese de que la tensión de la fuente de alimentación de la red sea la misma que la de la máqui-
na. Para más detalles, vea la placa de tipo. Inserte la broca correcta para el tipo de trabajo que se
realizará. Si es necesario, ajuste el bit stop. Ajuste la velocidad de la máquina usando la rueda
reguladora en el interruptor de operación (6). Cuanto más se presiona el interruptor de operación (6),
más rápido gira el taladro. Ajuste el interruptor de dirección (4) a la dirección de movimiento desea-
da. Nunca modifique la posición del interruptor de perforación de percusión (3) o el interruptor de
dirección (4) cuando la máquina esté encendida. La máquina se enciende presionando el interruptor
de operación (6). Cuando se suelta el interruptor de operación (6), la máquina se detiene. Si desea
utilizar la operación continua, presione el botón de bloqueo (5) mientras se presiona el interruptor de
operación (6). Para apagar la máquina durante la operación continua, presione el interruptor de
operación (6) nuevamente y luego suéltelo. No toque el portabrocas (1) mientras la máquina está
encendida.
Consejos de perforación
●
●
●
●
●
●
●
●
Cuidado de las herramientas
Sobrecarga
Nunca use una fuerza excesiva al taladrar. Demasiada presión reduce la velocidad de la máquina y
la potencia requerida se reduce enormemente. Esto puede ocasionar una sobrecarga, lo que puede
dañar el motor de la máquina de perforación. Cuando la máquina de perforación se caliente demasi-
ado, deje que funcione durante dos minutos sin carga y luego interrumpa el trabajo por un tiempo
breve. Limpie la máquina de perforación con un paño limpio y un cepillo. Asegúrese de que las
ranuras de ventilación no estén bloqueadas.
Advertencia: utilice siempre las empuñaduras adicionales que vienen con el aparato. Perder el
control del electrodoméstico puede provocar lesiones.
Datos técnicos
Siempre inserte el tamaño y el tipo de taladro o destornillador correctos.
Configure la máquina a la velocidad correcta.
Siempre sostenga la máquina firmemente por el mango y la segunda manija (2).
Al perforar madera y metal, coloque el interruptor de percusión y perforación (3) en la
perforación.
Al perforar mampostería, coloque el interruptor de percusión y perforación (3) en la perforación
de percusión.
Cuando utilice la máquina como un destornillador, coloque el interruptor de percusión y
perforación (3) en la perforación.
Ajuste el interruptor de dirección (4) en la dirección correcta.
Nunca cambie la dirección de movimiento cuando la máquina esté encendida.
Acero:
Voltaje:
Frecuencia:
Entrada de alimentación:
Sin velocidad de carga:
Tamaño de Chuck:
Capacidad de perforación:
Hormigón:
Madera:
230V~
50Hz
850W
0-3000/min
13mm
13mm
13mm
25mm
- 16 -

3
2
Panoramica
1.
2.
3.
4.
5.
6.
7.
Istruzioni generali di sicurezza per utensili elettrici
Questo dispositivo è esclusivamente per uso privato! Non è adatto per
l'uso commerciale!
Avvertenza: quando si lavora con dispositivi elettrici si devono osservare le seguenti istruzioni di
prevenzione e sicurezza per evitare incendi, scosse elettriche e lesioni fisiche:
Per un lavoro sicuro:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Forare il mandrino
Seconda maniglia
Interruttore per foratura / perforazione a percussione
Interruttore di direzione
Pulsante di blocco
Interruttore di azionamento con rotella del regolatore di velocità
Chiave del mandrino di trapano
Mantenere l'area di lavoro in ordine!
Il disordine nell'area di lavoro può dare origine a pericoli di incidenti! Prestare attenzione alle
condizioni ambientali!
Non lasciare attrezzi elettrici sotto la pioggia!
Non usare questi in ambienti umidi o bagnati!
Assicurati che ci sia abbastanza luce! Assicurati che l'area di lavoro sia visibile a colpo d'occhio!
Non utilizzare utensili elettrici in aree soggette al rischio di incendio! Proteggiti dalle scosse
elettriche!
Evitare di entrare in contatto con parti messe a terra (ad esempio tubi, radiatori, stufe, frigoriferi)!
In caso di condizioni estreme di applicazione (ad esempio alta umidità, presenza di particelle
metalliche, ecc.), La sicurezza elettrica del dispositivo può essere migliorata collegando un
trasformatore di isolamento o un interruttore automatico di corrente di guasto!
Tenere lontani i bambini!
Non lasciare che altre persone tocchino lo strumento o il cavo!
Tenere lontane le altre persone dall'area di lavoro! Assicurati che lo strumento sia conservato in
sicurezza!
Gli attrezzi elettrici non utilizzati devono essere tenuti in un luogo asciutto, in posizione elevata o
chiuso, fuori dalla portata dei bambini!
Non sovraccaricare l'utensile elettrico! Funziona meglio e più sicuro all'interno del range di capac-
ità indicato! Usa lo strumento elettrico giusto!
Non utilizzare strumenti o adattatori deboli per lavori pesanti. Non utilizzare strumenti per scopi o
lavori per i quali non sono previsti. Ad esempio, le seghe circolari a mano non possono essere
utilizzate per tagliare alberi o rami! Indossare sempre abiti da lavoro adatti!
Non indossare vestiti larghi o gioielli! Rischio di essere catturati da parti in movimento!
Quando si lavora fuori, è consigliabile indossare guanti di gomma e scarpe antiscivolo!
Se hai i capelli lunghi, indossa una retina per capelli! Utilizzare occhiali protettivi!
Indossare sempre una mascherina per la respirazione durante i lavori che producono polvere!
Collegare il sistema del vuoto (se disponibile)!
Se sono disponibili dispositivi per il collegamento di sistemi di aspirazione e raccolta, assicurarsi
che questi siano collegati e utilizzati correttamente!
Non manomettere il cavo!
Non trasportare lo strumento con il cavo e non usarlo per estrarre la spina dalla presa!
Proteggere il cavo da fonti di calore, olio e spigoli vivi! Assicurati lo strumento!
PID03B
Hammer Drill
1
4
6
7
5
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
ATTENZIONE!
●
●
●
●
●
●
Safety Information
Durante la foratura o l'avvitamento di pareti, soffitti, ecc., Accertarsi preventivamente che non venga-
no danneggiati cavi elettrici nascosti. Durante questo lavoro non toccare le parti metalliche della
macchina. Toccare la macchina solo con guanti di gomma.
La macchina è doppio isolamento. Ciò significa che due tipi di isolamento completamente indipen-
denti ti impediscono di entrare in contatto con parti metalliche vive. Questa misura rappresenta un
alto grado di protezione contro una scossa elettrica.
Utilizzare dispositivi di serraggio o una morsa per mantenere lo strumento fermo! Lo strumento
può quindi essere tenuto in posizione più sicuro che a mano e lo strumento può essere utilizzato
con entrambe le mani!
Evitare posture corporee insolite! Rimanere sempre saldi e mantenere l'equilibrio! Mantieni
sempre lo strumento in buone condizioni!
Tenere sempre gli attrezzi affilati e puliti per lavorare correttamente e in sicurezza!
Seguire le istruzioni di manutenzione e cambio utensile!
Controllare regolarmente la spina e il cavo e farli sostituire da un tecnico qualificato in caso di
danni!
Controllare regolarmente il cavo di prolunga e sostituirlo se danneggiato!
Estrarre la spina dalla presa dopo l'uso, prima della manutenzione e quando si cambiano acces-
sori come lame di seghe, frese, ecc.!
Non lasciare le chiavi sporgenti dell'attrezzo!
Assicurarsi che prima di accendere lo strumento sia stata rimossa la chiave o l'indicatore di
posizione!
Evitare l'avvio accidentale dell'utensile!
Non trasportare mai un utensile elettrico collegato alla rete elettrica con il dito sull'interruttore!
Assicurarsi che l'interruttore sia spento quando si collega alla rete! Prolunga esterna: utilizzare
solo prolunghe certificate e debitamente contrassegnate all'aperto!
Stai sempre attento! Presta attenzione al tuo lavoro! Procedi con attenzione. Non usare lo
strumento se non sei concentrato!
Controllare lo strumento per i danni!
Prima di utilizzare l'utensile la volta successiva, verificare che i dispositivi di protezione o le parti
leggermente danneggiate siano in buone condizioni di lavoro! Controllare se le parti mobili
funzionano correttamente, che queste non sono inceppate o se alcune parti sono danneggiate!
Tutte le parti devono essere montate correttamente e soddisfano tutti i requisiti per il funziona-
mento professionale dell'utensile elettrico!
I dispositivi di protezione e le parti danneggiati devono essere riparati o sostituiti da un tecnico
qualificato, a condizione che le istruzioni operative non specificino diversamente!
Gli interruttori danneggiati devono essere sostituiti in un centro di assistenza clienti! Non utilizzare
strumenti elettrici che non possono essere accesi o spenti!
Per la propria sicurezza usare sempre solo gli accessori specificati nelle istruzioni operative o
raccomandati o specificati dal produttore dello strumento!
L'utilizzo di accessori diversi da quelli specificati nelle istruzioni operative può causare lesioni!
Fai riparare il tuo strumento da tecnici certificati!
Questo attrezzo soddisfa i requisiti di sicurezza pertinenti!
Le riparazioni devono essere eseguite solo da tecnici qualificati con pezzi di ricambio originali per
evitare il rischio di lesioni per l'utente a causa di riparazioni errate!
Durante il funzionamento, indossare una protezione acustica per evitare danni all'udito!Special
Il tuo trapano ha le seguenti funzioni:
L'interruttore di funzionamento (6) viene utilizzato per tutti i lavori eseguiti con la macchina di perfora-
zione. Con la selezione della velocità tramite la rotella del regolatore si ha il controllo ottimale della
macchina.
La macchina può essere impostata su funzionamento continuo con il pulsante di blocco (5).
La seconda maniglia (2) offre un ulteriore modo di trattenere saldamente la macchina.
A seconda della posizione dell'interruttore di perforazione / perforazione a percussione (3), è
possibile utilizzare la tua perforatrice come trapano a percussione o trapano rotante.
L'interruttore di direzione (4) controlla la direzione del movimento quando viene utilizzata la macchi-
na come un cacciavite o se si desidera rimuovere una punta di perforazione che si è inceppata.
Utilizzando il fermo bit regolabile, è possibile fissare accuratamente la profondità dei fori ciechi
durante la perforazione.
Preparare la perforatrice
Avvertimento! Quando si esegue il seguente lavoro, assicurarsi sempre che la macchina sia non
collegato alla rete elettrica.
Inserimento della seconda maniglia (2)
Per montare la seconda maniglia (2), rilasciarla ruotando la parte inferiore in senso antiorario in
modo da poter facilmente tirare la maniglia sopra il mandrino della fresa sulla flangia posta dietro di
essa. Quindi girare la maniglia in una posizione di lavoro che sia confortevole per te e fissarla in
posizione stringendola (ruotando la parte inferiore in senso orario).
Regolazione del bit stop
La seconda maniglia (2) ha un fermo per il bit stop. Inserire un trapano Ora rilascia la maniglia.
Spingere in avanti il bit stop fino a quando la sua estremità è in linea con la punta del trapano. Ora
spingere indietro il bit fino a quando la distanza tra la fine della punta e la fine della punta corrisponde
alla profondità alla quale si desidera eseguire il drill.
Inserimento del trapano
Per prima cosa togliere l'alimentazione dalla presa. Ruotare l'anello del mandrino del trapano (1) fino
a quando le ganasce di bloccaggio sono aperte abbastanza larghe. Inserire la punta nelle ganasce
di bloccaggio del mandrino (1). Inserire l'estremità della chiave del mandrino (7) in uno dei tre fori sul
corpo del mandrino (1) e lasciare che la testa della chiave (7) si blocchi nell'anello del mandrino (1)
. Per serrare le ganasce e fissare il trapano in posizione, ruotare la chiave del mandrino (7) in senso
orario. Importante: quindi rimuovere la chiave (7) dal mandrino (1)!
Lavorare con la perforatrice
Assicurarsi che la tensione di alimentazione di rete sia la stessa della tensione operativa della
macchina. Per i dettagli, vedere la targhetta del modello. Inserire il trapano corretto per il tipo di
lavoro da eseguire. Se necessario, regolare il bit stop. Regolare la velocità della macchina utilizzan-
do la rotella di regolazione sull'interruttore di funzionamento (6). Più si preme l'interruttore di coman-
do (6), più veloce è il giro di foratura. Impostare l'interruttore di direzione (4) sulla direzione di
movimento desiderata. Non modificare mai la posizione dell'interruttore di perforazione a percussi-
one (3) o dell'interruttore di direzione (4) quando la macchina è accesa. La macchina si accende
premendo l'interruttore di funzionamento (6). Quando l'interruttore di funzionamento (6) viene rilasci-
ato, la macchina si arresta. Se si desidera utilizzare il funzionamento continuo, premere il pulsante
di blocco (5) mentre si preme l'interruttore di funzionamento (6). Per spegnere la macchina durante
l'operazione continua, premere di nuovo l'interruttore di funzionamento (6) e rilasciarlo. Non toccare
il portapunta (1) mentre la macchina è accesa.
Punte di perforazione
●
●
●
●
●
●
●
●
Cura degli strumenti
Sovraccarico
Non usare mai una forza eccessiva durante la perforazione. Troppa pressione riduce la velocità della
macchina e la potenza richiesta viene notevolmente ridotta. Ciò potrebbe comportare una pubblicità
eccessiva, che può danneggiare il motore del trapano. Quando la perforatrice diventa troppo calda,
lasciarla funzionare per due minuti senza carico e quindi interrompere il lavoro per un breve periodo.
Pulire la perforatrice con un panno pulito e una spazzola. Assicurarsi che le feritoie sulle fessure non
siano bloccate.
Attenzione: Utilizzare sempre le impugnature aggiuntive fornite con l'apparecchio. La perdita del
controllo dell'apparecchio può causare lesioni.
Dati Tecnici:
Inserire sempre le dimensioni e il tipo corretti di trapano o cacciavite.
Impostare la macchina alla velocità corretta.
Tenere sempre saldamente la macchina con la maniglia e la seconda maniglia (2).
Quando si forano legno e metallo, impostare l'interruttore di perforazione a percussione (3) sulla
foratura.
Durante la perforazione della muratura, impostare l'interruttore di perforazione a percussione (3)
sulla perforazione a percussione.
Quando si utilizza la macchina come cacciavite, impostare l'interruttore di perforazione a percus-
sione (3) sulla foratura.
Impostare l'interruttore di direzione (4) nella direzione corretta.
Non cambiare mai la direzione del movimento quando la macchina è accesa.
- 17 -

Panoramica
1.
2.
3.
4.
5.
6.
7.
Istruzioni generali di sicurezza per utensili elettrici
Questo dispositivo è esclusivamente per uso privato! Non è adatto per
l'uso commerciale!
Avvertenza: quando si lavora con dispositivi elettrici si devono osservare le seguenti istruzioni di
prevenzione e sicurezza per evitare incendi, scosse elettriche e lesioni fisiche:
Per un lavoro sicuro:
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
Forare il mandrino
Seconda maniglia
Interruttore per foratura / perforazione a percussione
Interruttore di direzione
Pulsante di blocco
Interruttore di azionamento con rotella del regolatore di velocità
Chiave del mandrino di trapano
Mantenere l'area di lavoro in ordine!
Il disordine nell'area di lavoro può dare origine a pericoli di incidenti! Prestare attenzione alle
condizioni ambientali!
Non lasciare attrezzi elettrici sotto la pioggia!
Non usare questi in ambienti umidi o bagnati!
Assicurati che ci sia abbastanza luce! Assicurati che l'area di lavoro sia visibile a colpo d'occhio!
Non utilizzare utensili elettrici in aree soggette al rischio di incendio! Proteggiti dalle scosse
elettriche!
Evitare di entrare in contatto con parti messe a terra (ad esempio tubi, radiatori, stufe, frigoriferi)!
In caso di condizioni estreme di applicazione (ad esempio alta umidità, presenza di particelle
metalliche, ecc.), La sicurezza elettrica del dispositivo può essere migliorata collegando un
trasformatore di isolamento o un interruttore automatico di corrente di guasto!
Tenere lontani i bambini!
Non lasciare che altre persone tocchino lo strumento o il cavo!
Tenere lontane le altre persone dall'area di lavoro! Assicurati che lo strumento sia conservato in
sicurezza!
Gli attrezzi elettrici non utilizzati devono essere tenuti in un luogo asciutto, in posizione elevata o
chiuso, fuori dalla portata dei bambini!
Non sovraccaricare l'utensile elettrico! Funziona meglio e più sicuro all'interno del range di capac-
ità indicato! Usa lo strumento elettrico giusto!
Non utilizzare strumenti o adattatori deboli per lavori pesanti. Non utilizzare strumenti per scopi o
lavori per i quali non sono previsti. Ad esempio, le seghe circolari a mano non possono essere
utilizzate per tagliare alberi o rami! Indossare sempre abiti da lavoro adatti!
Non indossare vestiti larghi o gioielli! Rischio di essere catturati da parti in movimento!
Quando si lavora fuori, è consigliabile indossare guanti di gomma e scarpe antiscivolo!
Se hai i capelli lunghi, indossa una retina per capelli! Utilizzare occhiali protettivi!
Indossare sempre una mascherina per la respirazione durante i lavori che producono polvere!
Collegare il sistema del vuoto (se disponibile)!
Se sono disponibili dispositivi per il collegamento di sistemi di aspirazione e raccolta, assicurarsi
che questi siano collegati e utilizzati correttamente!
Non manomettere il cavo!
Non trasportare lo strumento con il cavo e non usarlo per estrarre la spina dalla presa!
Proteggere il cavo da fonti di calore, olio e spigoli vivi! Assicurati lo strumento!
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
●
ATTENZIONE!
●
●
●
●
●
●
Safety Information
Durante la foratura o l'avvitamento di pareti, soffitti, ecc., Accertarsi preventivamente che non venga-
no danneggiati cavi elettrici nascosti. Durante questo lavoro non toccare le parti metalliche della
macchina. Toccare la macchina solo con guanti di gomma.
La macchina è doppio isolamento. Ciò significa che due tipi di isolamento completamente indipen-
denti ti impediscono di entrare in contatto con parti metalliche vive. Questa misura rappresenta un
alto grado di protezione contro una scossa elettrica.
Utilizzare dispositivi di serraggio o una morsa per mantenere lo strumento fermo! Lo strumento
può quindi essere tenuto in posizione più sicuro che a mano e lo strumento può essere utilizzato
con entrambe le mani!
Evitare posture corporee insolite! Rimanere sempre saldi e mantenere l'equilibrio! Mantieni
sempre lo strumento in buone condizioni!
Tenere sempre gli attrezzi affilati e puliti per lavorare correttamente e in sicurezza!
Seguire le istruzioni di manutenzione e cambio utensile!
Controllare regolarmente la spina e il cavo e farli sostituire da un tecnico qualificato in caso di
danni!
Controllare regolarmente il cavo di prolunga e sostituirlo se danneggiato!
Estrarre la spina dalla presa dopo l'uso, prima della manutenzione e quando si cambiano acces-
sori come lame di seghe, frese, ecc.!
Non lasciare le chiavi sporgenti dell'attrezzo!
Assicurarsi che prima di accendere lo strumento sia stata rimossa la chiave o l'indicatore di
posizione!
Evitare l'avvio accidentale dell'utensile!
Non trasportare mai un utensile elettrico collegato alla rete elettrica con il dito sull'interruttore!
Assicurarsi che l'interruttore sia spento quando si collega alla rete! Prolunga esterna: utilizzare
solo prolunghe certificate e debitamente contrassegnate all'aperto!
Stai sempre attento! Presta attenzione al tuo lavoro! Procedi con attenzione. Non usare lo
strumento se non sei concentrato!
Controllare lo strumento per i danni!
Prima di utilizzare l'utensile la volta successiva, verificare che i dispositivi di protezione o le parti
leggermente danneggiate siano in buone condizioni di lavoro! Controllare se le parti mobili
funzionano correttamente, che queste non sono inceppate o se alcune parti sono danneggiate!
Tutte le parti devono essere montate correttamente e soddisfano tutti i requisiti per il funziona-
mento professionale dell'utensile elettrico!
I dispositivi di protezione e le parti danneggiati devono essere riparati o sostituiti da un tecnico
qualificato, a condizione che le istruzioni operative non specificino diversamente!
Gli interruttori danneggiati devono essere sostituiti in un centro di assistenza clienti! Non utilizzare
strumenti elettrici che non possono essere accesi o spenti!
Per la propria sicurezza usare sempre solo gli accessori specificati nelle istruzioni operative o
raccomandati o specificati dal produttore dello strumento!
L'utilizzo di accessori diversi da quelli specificati nelle istruzioni operative può causare lesioni!
Fai riparare il tuo strumento da tecnici certificati!
Questo attrezzo soddisfa i requisiti di sicurezza pertinenti!
Le riparazioni devono essere eseguite solo da tecnici qualificati con pezzi di ricambio originali per
evitare il rischio di lesioni per l'utente a causa di riparazioni errate!
Durante il funzionamento, indossare una protezione acustica per evitare danni all'udito!Special
Il tuo trapano ha le seguenti funzioni:
L'interruttore di funzionamento (6) viene utilizzato per tutti i lavori eseguiti con la macchina di perfora-
zione. Con la selezione della velocità tramite la rotella del regolatore si ha il controllo ottimale della
macchina.
La macchina può essere impostata su funzionamento continuo con il pulsante di blocco (5).
La seconda maniglia (2) offre un ulteriore modo di trattenere saldamente la macchina.
A seconda della posizione dell'interruttore di perforazione / perforazione a percussione (3), è
possibile utilizzare la tua perforatrice come trapano a percussione o trapano rotante.
L'interruttore di direzione (4) controlla la direzione del movimento quando viene utilizzata la macchi-
na come un cacciavite o se si desidera rimuovere una punta di perforazione che si è inceppata.
Utilizzando il fermo bit regolabile, è possibile fissare accuratamente la profondità dei fori ciechi
durante la perforazione.
Preparare la perforatrice
Avvertimento! Quando si esegue il seguente lavoro, assicurarsi sempre che la macchina sia non
collegato alla rete elettrica.
Inserimento della seconda maniglia (2)
Per montare la seconda maniglia (2), rilasciarla ruotando la parte inferiore in senso antiorario in
modo da poter facilmente tirare la maniglia sopra il mandrino della fresa sulla flangia posta dietro di
essa. Quindi girare la maniglia in una posizione di lavoro che sia confortevole per te e fissarla in
posizione stringendola (ruotando la parte inferiore in senso orario).
Regolazione del bit stop
La seconda maniglia (2) ha un fermo per il bit stop. Inserire un trapano Ora rilascia la maniglia.
Spingere in avanti il bit stop fino a quando la sua estremità è in linea con la punta del trapano. Ora
spingere indietro il bit fino a quando la distanza tra la fine della punta e la fine della punta corrisponde
alla profondità alla quale si desidera eseguire il drill.
Inserimento del trapano
Per prima cosa togliere l'alimentazione dalla presa. Ruotare l'anello del mandrino del trapano (1) fino
a quando le ganasce di bloccaggio sono aperte abbastanza larghe. Inserire la punta nelle ganasce
di bloccaggio del mandrino (1). Inserire l'estremità della chiave del mandrino (7) in uno dei tre fori sul
corpo del mandrino (1) e lasciare che la testa della chiave (7) si blocchi nell'anello del mandrino (1)
. Per serrare le ganasce e fissare il trapano in posizione, ruotare la chiave del mandrino (7) in senso
orario. Importante: quindi rimuovere la chiave (7) dal mandrino (1)!
Lavorare con la perforatrice
Assicurarsi che la tensione di alimentazione di rete sia la stessa della tensione operativa della
macchina. Per i dettagli, vedere la targhetta del modello. Inserire il trapano corretto per il tipo di
lavoro da eseguire. Se necessario, regolare il bit stop. Regolare la velocità della macchina utilizzan-
do la rotella di regolazione sull'interruttore di funzionamento (6). Più si preme l'interruttore di coman-
do (6), più veloce è il giro di foratura. Impostare l'interruttore di direzione (4) sulla direzione di
movimento desiderata. Non modificare mai la posizione dell'interruttore di perforazione a percussi-
one (3) o dell'interruttore di direzione (4) quando la macchina è accesa. La macchina si accende
premendo l'interruttore di funzionamento (6). Quando l'interruttore di funzionamento (6) viene rilasci-
ato, la macchina si arresta. Se si desidera utilizzare il funzionamento continuo, premere il pulsante
di blocco (5) mentre si preme l'interruttore di funzionamento (6). Per spegnere la macchina durante
l'operazione continua, premere di nuovo l'interruttore di funzionamento (6) e rilasciarlo. Non toccare
il portapunta (1) mentre la macchina è accesa.
Punte di perforazione
●
●
●
●
●
●
●
●
Cura degli strumenti
Sovraccarico
Non usare mai una forza eccessiva durante la perforazione. Troppa pressione riduce la velocità della
macchina e la potenza richiesta viene notevolmente ridotta. Ciò potrebbe comportare una pubblicità
eccessiva, che può danneggiare il motore del trapano. Quando la perforatrice diventa troppo calda,
lasciarla funzionare per due minuti senza carico e quindi interrompere il lavoro per un breve periodo.
Pulire la perforatrice con un panno pulito e una spazzola. Assicurarsi che le feritoie sulle fessure non
siano bloccate.
Attenzione: Utilizzare sempre le impugnature aggiuntive fornite con l'apparecchio. La perdita del
controllo dell'apparecchio può causare lesioni.
Dati Tecnici:
Inserire sempre le dimensioni e il tipo corretti di trapano o cacciavite.
Impostare la macchina alla velocità corretta.
Tenere sempre saldamente la macchina con la maniglia e la seconda maniglia (2).
Quando si forano legno e metallo, impostare l'interruttore di perforazione a percussione (3) sulla
foratura.
Durante la perforazione della muratura, impostare l'interruttore di perforazione a percussione (3)
sulla perforazione a percussione.
Quando si utilizza la macchina come cacciavite, impostare l'interruttore di perforazione a percus-
sione (3) sulla foratura.
Impostare l'interruttore di direzione (4) nella direzione corretta.
Non cambiare mai la direzione del movimento quando la macchina è accesa.
- 18 -
