Tanglewood T6 User manual

ACOUSTIC COMBO
Combo acoustique / Combo acústico / Combo per chitarra acustica / Akustik-Combo
Owner’s Manual
Manuel d'utilisateur / Manual de instrucciones / Manuale d'uso / Bedienungsanleitung
www.tanglewoodguitars.co.uk

1. Read these instructions.
2. Keep these instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings. Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as radiators, heat registers, stoves, or othe
apparatus (including amplifiers) that produce heat.
9. Do not defeat the safety purpose of the polarized or grounding-type plug. A polarize
plug has two blades with one wider than the other.A grounding type plug has two blades
and a third grounding prong. The wide blade or the third prong are provided for you
safety.If the provided plug does not fit into your outlet, consult an electrician for
replacement of the obsolete outlet.
10. Protect the power cord from being walked on or pinched particlarly at plugs, convenience
receptacles, and the point where they exit from the apparatus.
11. Only use attachments/accessories specified by the manufacturer.
12. Use only with the cart, stand, tripod, bracket, or table specified by
the manufacturer, or sold with the apparatus. When a cart is used,
use caution when moving the cart/apparatus combination to avoid injury from tipover.
13. Unplug this apparatus during lightning storms or when unused for long periods of time.
14. Refer all servicing to qualified service personnel. Servicing is required when the
apparatus has been damaged in any way, such as power-supply cord or plug is
damaged, liquid has been spilled or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture, does not operate normally, or has
been dropped.
15. Minimum distance of 20 cm around the apparatus for sufficient ventilations.
16. Do not install this equipment in a confined space such as a book case or similar unit
The ventilation should not be impeded by covering the ventilation openings with items
such as newspaper, tablecloths, curtains etc.
17. WARNING: The mains plug/appliance coupler is used as disconnect device, the
disconnect device shall remain readily operable.
18. WARNING: To reduce the risk of fire or electric shock, do not expose this apparatus to
rain or moisture.The apparatus shall not be exposed to dripping or splashing and that
no objects filled with liquids,such as vases,shall not be placed on apparatus.
19. This apparatus shall be connected to a mains socket outlet with a protective earthing
connection.
●“The Lightning Flash with arrowhead symbol within an equilateral triangle,is intended to alert the user
to the presence of uninsulated “dangerous voltage” within the product enclosure that may be of
sufficient magnitude to constitute a risk of shock to persons”
●“The exclamation point within an equilateral triangle is intended to alert the user to the presence of
important operating and maintenance (servicing) instructions in the literature accompanying the product”.
IMPORTANT SAFETY INSTRUCTIONS
GB

SPECIFICATIONS
EFFECT DESCRIPTION & CONTROL
SPECIFICATIONS
MODEL T6
POWER OUTPUT (RMS) 60w
SPEAKER/IMPEDANCE 8”/4 ohm
IMPEDANCE INPUT CH1: 470KΩ
CH2: LINE-22KΩ / MIC-600KΩ
BUILT-IN EFFECTS Hall, Plate, Chorus, Delay
INPUT JACK (6.35mm) CH 1 Input, CH 2 Input (6.35mm+XLR),
AUX IN(RCA), MP3 IN(3.5mm), TUNER OUT
SEND/RETURN, DI OUT (XLR),
LINE OUT, PHONES OUT, FOOTSWITCH,
INDICATOR Power LED, Indicator for CH1/CH2 Overdrive
POWER SUPPLY AC 100v/50-60Hz, 110v/60Hz, 220v/50Hz,
230v/50Hz, 240v/50Hz
NET WEIGHT 11kg
GROSS WEIGHT 12.5kg
DIMENSIONS 346 x 280 x 346mm
PACKING SIZE 430 x 370 x 420mm
ACCESSORIES Owner’s Manual, Power Cord
SPEAKER SOCKET 35mm Recessed Speaker Pole Socket
MODE
1
23
4
1.HALL
2.PLATE
3.CHORUS
4.DELAY
1. Built-in digital effect modules including Hall, Plate Chorus & Delay
2. The effect is applied on CH1 & CH2 when the button is in the "ON" position.
The effect is not applied to CH 2 when the button is in the "OFF" position.
"ON" Button Down
"OFF" Button Up

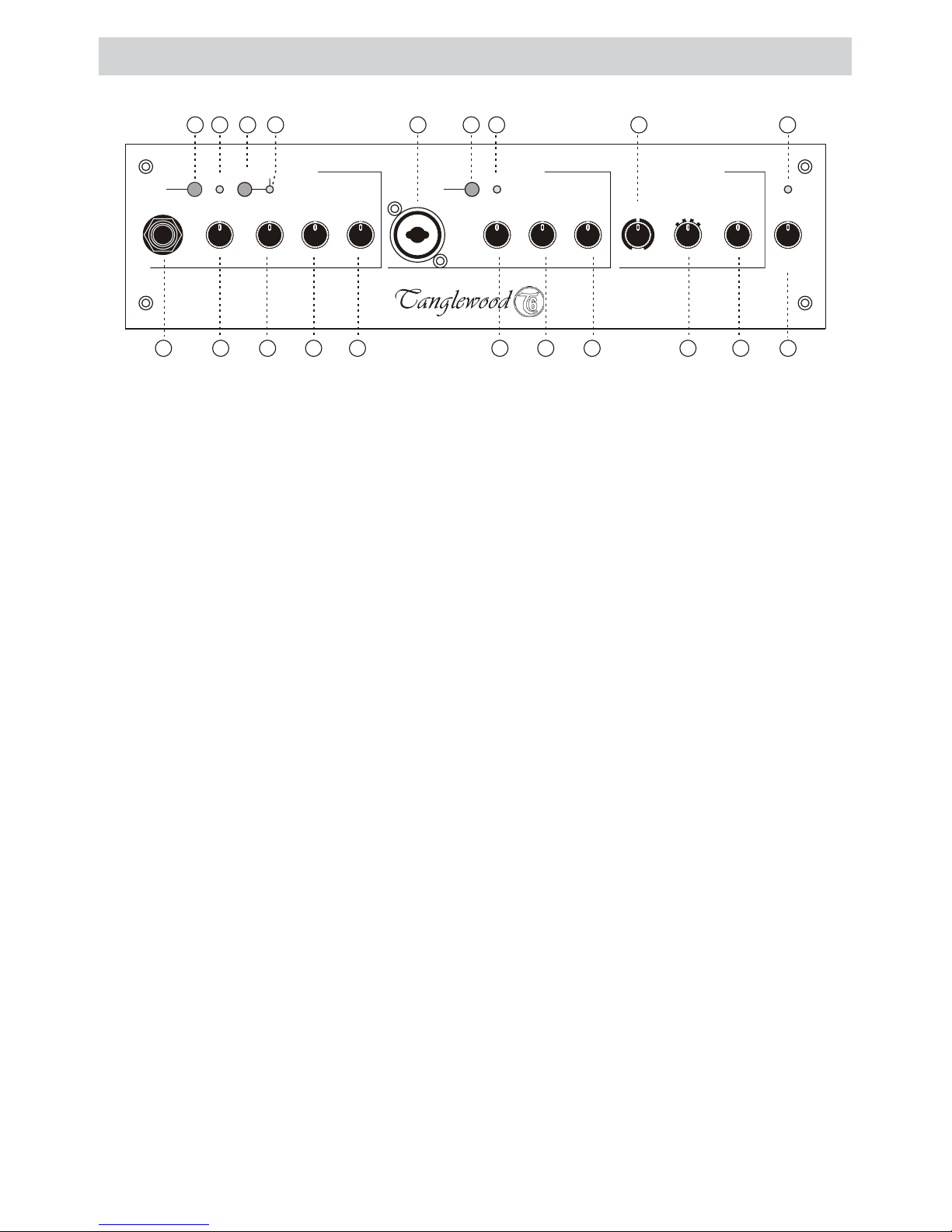

FRONT PANEL DESCRIPTION
CH1 ACOUSTIC
1. INPUT: Input jack for acoustic guitar (6.35mm)
2. HIGH/LOW: Input select control for acoustic guitar. Select "HIGH" when
connecting guitar of low output.
3. CLIP: CH1 indicator for overdrive of pre-amp signal.
4. CONTOUR: Brightness control, increasing brightness of acoustic guitar.
5. CONTOUR INDICATOR.
6. GAIN: CH1 gain control. When indicator of Clip overdrive is on, turn down
the GAIN to prevent distortion.
7. BASS: Boost/cut +/- 10dB of low frequency.
8. MIDDLE: Boost/cut +/- 10dB of middle frequency.
9. TREBLE: Boost/cut +/- 10dB of high frequency.
CH2 MIC
10. INPUT: Input jack for MIC (6.35mm)
11. LINE/MIC: Select button for LINE/MIC input.
12. CLIP: CH2 indicator for overdrive of pre-amp signal.
13. GAIN: CH2 gain control. When indicator of Clip overdrive is on, turn down
the GAIN to prevent distortion.
14. BASS: Boost/cut +/- 10dB of low frequency.
15. TREBLE: Boost/cut +/- 10dB of high frequency.
EFFECT CH
16. EFF.PAN: Assign effect level to a specific channel.
17. MODE: Effect select control (Hall, Plate, Chorus, Delay).
18. LEVEL: Effect level output control.
19. MASTER: Master volume control.
20. POWER INDICATOR.
INPUT GAINBASSMIDDLE TREBLE
INPUT
BALANCED
GAINBASSTREBLE EFF.PANMODELEVEL
MASTER
LOW
HIGHCLIP
CONTOUR
MIC
LINE CLIP
POWER
CHI ACOUSTIC CH2 LINE/MIC
CH2 CH1
1
23
4
EFFECTS
1.HALL
2.PLATE
3.CHORUS
4.DELAY
3
25
8
10
4
16 7 9
11 12
13 14 15
16
17 18 19
20

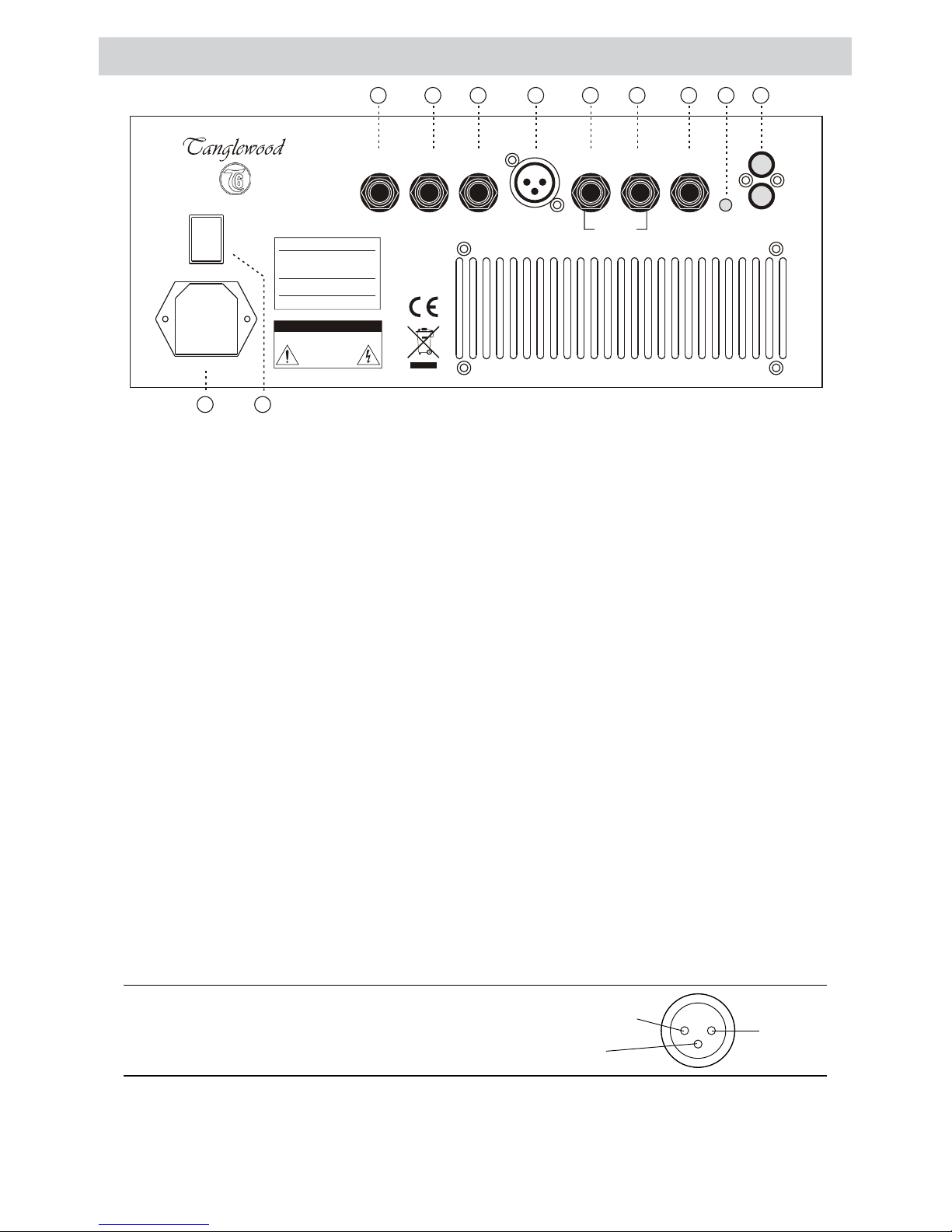

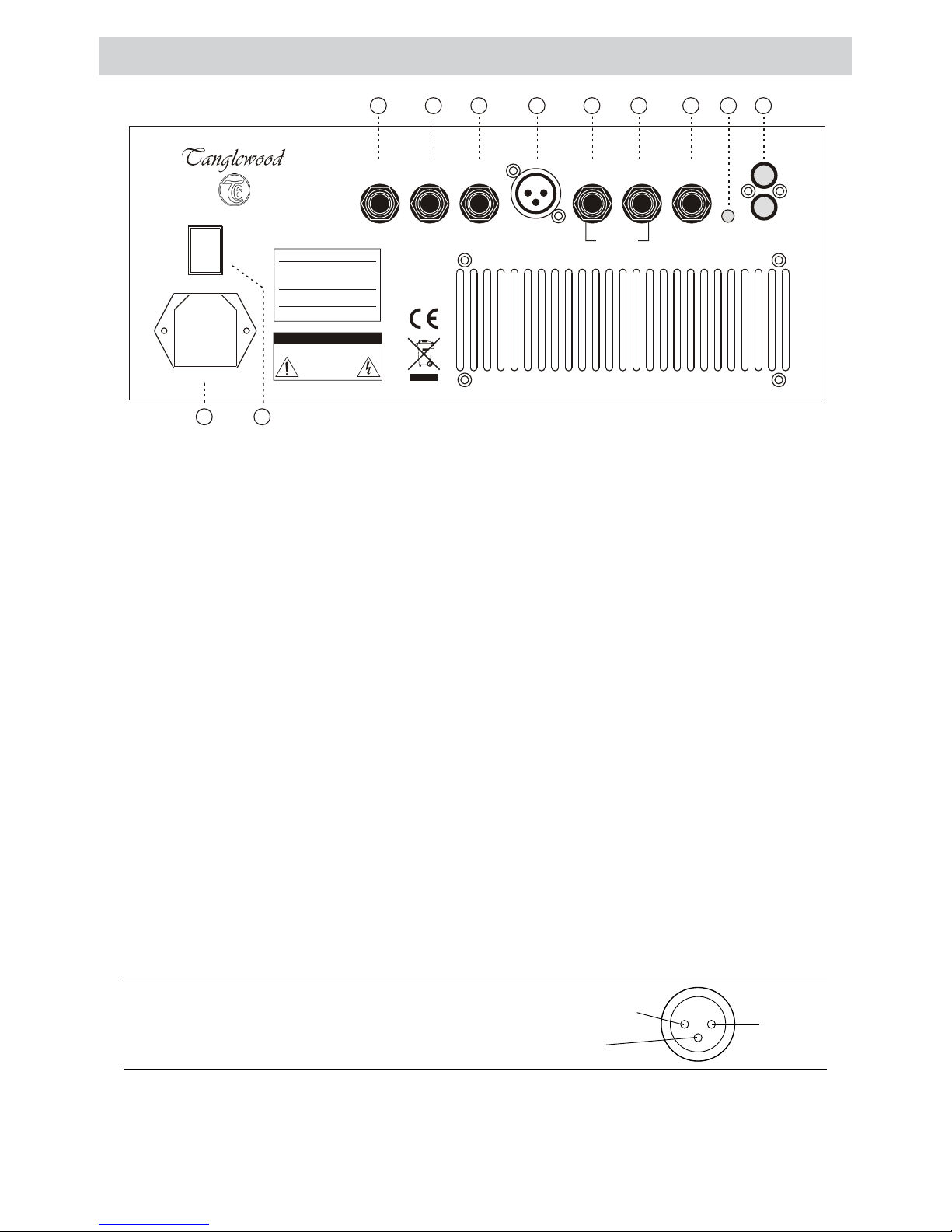

BACK PANEL DESCRIPTION
21. AUX IN: Auxiliary input jack “Stereo/RCA”.
Connect external sources like CD.
22. MP3: MP3 input jack “3.5mm”.
23. TUNER: Connect tuner “6.35mm”.
24. SEND: Sender of external effect loop “6.35mm”.
25. RETURN: Return of external effect loop “6.35mm”.
26. DI-OUT: Balanced output of pre-amp. Connect mixer “XLR”.
27. LINE OUT: Signal output “6.35mm”.
28. PHONES: Headphone output jack “6.35mm”.
Warning: Before using headphones, make sure the volume is low.
Inserting or removing the headphones in high volume will make noise that
may cause harm to ears.
29. FOOTSWITCH: Footswitch control jack, for connecting FS-1, and
controlling effect channel.
30. POWER: Power switch. Power should be off when you are not using the
amplifier. Please turn off the power before removing the plug. Make sure
the master volume is on minimum before turning on/off power.
28. AC INPUT: AC input jack.
Use the plug conforming to local voltage.
Please refer to rear panel label or users manual for suitable AC input.
AMPLIFIER UNDERSIDE
The T6 is fitted with a universal 35mm Recessed Speaker Pole Socket to fit any
industry standard tripod speaker stand. Please ensure any speaker stand chosen
to use with the T6 is rated to safely accommodate over 13kg in weight value.
FOOTSWITCHPHONES LINE OUT
DI OUT
RETURNSEND TUNER
AUX INBALANCED EFF.LOOP
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK ,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVIC E PER SONNEL.
POWER
AC INPUT
POWER SUPPLY:
FUSE: T1.0A 250V
OUTPUT(RMS): 60W
MODEL:
T6
MP3
2123242526272829 22
31 30
SERIAL NO:
Tanglewood Guitar Company UK
PIN ASSIGNMENT FOR XLR CONNECTOR 1. GND
3. COLD
2. HOT

1. Lisez attentivement ces instructions.
2. Conservez ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. Ne pas utiliser cet appareil près de l'eau.
6. Nettoyez le uniquement avec un chiffon sec.
7. Ne pas bloquer les ouvertures de ventilation. Installer conformément aux instructions
du fabricant.
8. Ne pas l'installer près de sources de chaleur telles que radiateurs, registres de chaleur,
des poêles ou autres appareils (y compris les amplis) produisant de la chaleur.
9. Ne supprimez pas le dispositif de sécurité de la fiche polarisée ou mise à la terre. Une
fiche polarisée possède deux lames dont l'une est plus large que l'autre. Une prise de
terre possède deux lames et une broche de terre. La lame large ou la troisième broche
sont fournies pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise,
consultez un électricien pour remplacer la prise obsolète.
10. Vérifiez que le cordon d'alimentation ne soit pas coincé où que quelqu'un ne marche
pas dessus, particulièrement au niveau des fiches, des prises
et au point où ils sortent de l'appareil.
11. N'utilisez que des accessoires spécifiés par le fabricant.
12. Utilisez uniquement un stand, un trépied, une console ou table
spécifiés par le fabricant, ou vendu avec l'appareil. Quand un stand est utilisé, soyez
prudent lorsque vous déplacez l'ensemble afin d'éviter les risques de renversement.
13. Débranchez cet appareil pendant les orages ou inutilisé pendant de longues périodes de.
14. Confiez toutes les réparations à un personnel qualifié. Une réparation est nécessaire
lorsque l'appareil a été endommagé de quelque façon que ce soit au niveau du cordon
d'alimentation ou si la fiche est endommagé, ou si du liquide a été renversé ou des
objets sont tombés dans l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne
fonctionne pas normalement, ou a été abandonné.
15. La distance minimale est de 20 cm autour de l'appareil pour une ventilation suffisante.
16. Ne pas installer cet équipement dans un espace confiné tel qu'une bibliothèque ou un
lieu similaire. La ventilation ne doit pas être gênée en recouvrant les orifices d'aération
avec des objets tels que journaux, nappes, rideaux, etc.
17. AVERTISSEMENT: La fiche secteur / appareil coupleur est utilisé comme dispositif de
déconnexion, le dispositif de déconnexion doit rester facilement accessible.
18. AVERTISSEMENT: Pour réduire le risque d'incendie ou d'électrocution, n'exposez pas
cet appareil à la pluie ou à l'humidité. Il ne doit pas être exposé à des éclaboussures
ou a un objet rempli de liquide, tels que des vases.
19. Cet appareil doit être connecté à une prise de courant avec une connexion à la terre.
●"L'éclair avec le symbole de èche dans un triangle équilatéral, est destiné à alerter l'utilisateur de la présence d'une
« tension dangereuse » dans l'enceinte du produit C'est peut-être d'une ampleur suffisante pour constituer un risque de
choc à des personnes"
●"Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importantes
exploitation et de maintenance (entretien) dans la documentation accompagnant le produit."
CONSIGNES DE SÉCURITÉ IMPORTANTES
FR

SPECIFICATION
DESCRIPTION DES EFFETS
SPECIFICATION
MODÈLE Amplificateur acoustique Tanglewood T6
PUISSANCE 60w
IMPÉDANCE HP 8”/4 ohm
CH1: 470KΩ
CH2: LINE-22KΩ / MIC-600KΩ
EFFETS Hall, Plate, Chorus, Delay
CONNECTIQUE CH 1(Jack 6.35mm), CH 2(Jack 6.35mm+XLR)
AUX IN (RCA), MP3 IN (3.5mm), TUNER OUT,
SEND/RETURN, DI OUT (XLR),
LINE OUT, PHONES OUT, FOOTSWITCH
INDICATEUR Témoin de marche, indicateur pour
CH1/CH2 overdrive
ALIMENTATION AC 100v/50-60Hz, 110v/60Hz, 220v/50Hz,
230v/50Hz, 240v/50Hz
POIDS NET 11kg
POIDS TOTAL 12.5kg
DIMENSIONS 346 x 280 x 346mm
DIMENSIONS DU CARTON 430 x 370 x 420mm
ACCESSOIRE Mauel d'utilisateur, Cordon d'alimentation
PUIT POUR PIED D'ENCEINTE STANDARD - PUITS DE 35mm
MODE
1
23
4
1.HALL
2.PLATE
3.CHORUS
4.DELAY
1. Effets digitaux incluants, Hall, Plate, Chorus, Delay
2. L'effet est imputé au canal 1 et 2 quand le bouton est sur la position "ON".
L'effet n'est pas imputé au canal 2 quand le bouton est sur la position "OFF".
Bouton "ON" baissé
Bouton "OFF" levé

PANNEAU AVANT
CH1 ACOUSTIQUE
1. INPUT: Prise jack pour guitare acoustique (6.35mm)
2. HIGH/LOW: Entrée de commande de sélection pour la guitare acoustique.
Sélectionnez "HIGH" lorsque la connexion de guitare de sortie est faible.
3. CLIP: Indicateur de CH1 concernant l'overdrive de pré-ampli de signal.
4. CONTOUR: Contrôle de la luminosité croissante de la guitare acoustique.
5. CONTOUR INDICATOR.
6. GAIN: Contrôle de gain CH1. Lorsque l'indicateur de saturation Clip est
enclencher, baissez le GAIN pour éviter toute distorsion.
7. BASS: Renforce/coupe +/- 10dB de basse fréquence.
8. MIDDLE: Renforce/coupe +/- 10dB de la fréquence moyenne.
9. TREBLE: Renforce/coupe +/- 10dB de haute fréquence.
CH2 MIC
10. INPUT: LINE/MIC Remarque: Double-connectique Jack/XLR
11. LINE/MIC: Sélectionnez le bouton pour l'entrée LINE/MIC.
12. CLIP: Indicateur de CH2 concernant l'overdrive de pré-ampli de signal.
13. GAIN: Contrôle de gain CH2. Lorsque l'indicateur de saturation Clip est
enclencher, baissez le GAIN pour éviter toute distorsion.
14. BASS: Renforce/coupe +/- 10dB de basse fréquence.
15. TREBLE: Renforce/coupe +/- 10dB de haute fréquence.
SECTION D'EFFECT
16. EFFT.PAN: Assigner un niveau d'effet d'un canal spécifique.
17. MODE: Effet de sélection de commande. (Hall, Plate, Chorus, Delay).
18. LEVEL: Commande de sortie Effet niveau.
19. MASTER: Contrôle du volume maître.
20. POWER INDICATOR.
INPUT GAINBASSMIDDLE TREBLE
INPUT
BALANCED
GAINBASSTREBLE EFF.PANMODELEVEL
MASTER
LOW
HIGHCLIP
CONTOUR
MIC
LINE CLIP
POWER
CHI ACOUSTIC CH2 LINE/MIC
CH2 CH1
1
23
4
EFFECTS
1.HALL
2.PLATE
3.CHORUS
4.DELAY
3
25
8
10
4
16 7 9
11 12
13 14 15
16
17 18 19
20

PANNEAU ARRIÈRE
21. AUX IN: Entrée auxiliaire jack “Stéréo/RCA”.
Brancher les sources externes comme les lecteur CD.
22. MP3: Jack “3.5mm” d'entrée MP3.
23. TUNER: Tuner Connection “6.35mm”.
24. SEND: Envoie de boucle effet de "6.35mm".
25. RETURN: Retour de boucle effet de "6.35mm".
26. DI-OUT: Sortie symétrique du pré-ampli. Connectez mixeur “XLR”.
27. LINE OUT: Signal de sortie “6.35mm”.
28. PHONES: Sortie casque jack “6.35mm”.
Attention: Avant d'utiliser un casque, assurez-vous que le volume est
faible. Si vous insérez ou retirez le casque à un volume élevé il fera un
bruit qui peut causer des dommages à vos oreilles.
29. FOOTSWITCH: Pédale de commande prise, pour le raccordement FS-1,
et le contrôle de canal effet.
30. POWER: interrupteur d'alimentation. L'alimentation doit être coupée quand
vous n'utilisez pas. S'il vous plaît éteindre l'alimentation avant de retirer
le bouchon. Assurez-vous que le volume maître est au minimum avant de
le mettre marche ou de l’arrêt.
25. AC INPUT: AC prise d'entrée.
Utilisez la fiche conforme à la tension locale.
S'il vous plaît se référer à la description du panneau arrière ou manuel de
l'utilisateur pour AC d'entrée approprié.
DESSOUS
Le T6 est équipée d'un puits universal 35mm encastré afin de s'adapter à pied de haut-
parleur. Merci de s'assurer que tout support d'enceinte choisie à cet effet peut être utilisé
avec le T6 et vérifiez que lui-même peut accueillir en toute sécurité les 13 kg de l'ampli.
FOOTSWITCHPHONES LINE OUT
DI OUT
RETURNSEND TUNER
AUX INBALANCED EFF.LOOP
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK ,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVIC E PER SONNEL.
POWER
AC INPUT
POWER SUPPLY:
FUSE: T 1.0A 250V
OUTPUT(RMS): 60W
MODEL:
T6
MP3
2123242526272829 22
31 30
SERIAL NO:
Tanglewood Guitar Company UK
Affectation des broches pour CONNECTEUR XLR 1. GND
3. COLD
2. HOT

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.
5. No use este aparato cerca del agua.
6. Límpielo solo con un paño seco.
7. No bloquee ninguna abertura de ventilación e instálelo acorde a las instrucciones del fabricante.
8. No instale cerca ninguna fuente de calor como radiadores, estufas o otros aparatos
(incluidos amplificadores) que produzcan calor.
9. No comprometa el propósito de seguridad del enchufe polarizado y toma de tierra. Un
enchufe polarizado tiene 2 briznas y un tercer diente que hace de tierra. La brizna ancha
del tercer diente está provista para su seguridad. Si el enchufe que se le facilita no encaja
en su enchufe de pared, consulte a un electricista y reemplaze todo el enchufe.
10. Proteja el cable de alimentación de ser pisado o enganchado del enchufe de conexión o
de la salida del aparato.
11. Utilize solo accesorios especificados por el fabricante.
12. Utilizar solo el soporte, carro o mesa especificado por el fabricante o
que le hayan suministrado al comprar el aparato. Cuando un carro está
usado, tenga cuidado al mover el conjunto del aparato y el carro para evitar
causar daños por un mal apoyo.
13. Desenchufe el aparato cuando haya tormentas eléctricas o cuando vaya a estar largos
periodos de tiempo sin usarse.
14. Solicite cualquier servicio a personal cualificado. El servicio de reparación es requerido
cuando el aparato ha sido dañado por cualquier razón, ya sea porque el cable de
alimentación ha sido dañado, líquidos han sido vertidos u objetos se han introducido al
interior del aparato, el aparato ha sido expuesto a la lluvia o a la humedad, no funciona
con total normalidad o si ha sufrido cualquier caída.
15. Distancia mínima de 20 cm libres alrededor del aparato para que tenga suficiente ventilación.
16. No instalar el equipo en sitios reducidos como cajones o lugares parecidos. La ventilación y
refrigeración del aparato no se pueden ver comprometidas por estar cubiertas de cualquier
material ya sean periódicos, manteles o cortinas, etc.
17. ADVERTENCIA: El acoplador de enchufe de red se utiliza como dispositivo de desconexión,
el dispositivo de desconexión debe estar siempre disponible.
18. ADVERTENCIA: Para reducir el riesgo de fuego o de descarga eléctrica, no exponer este
aparato a la lluvia o a la humedad. El aparato no debería estar expuesto a goteos o
salpicaduras y tampoco deberían colocarse sobre el aparato objetos llenos de liquido tal y
como jarrones o similares.
19. Este aparato debería estar conectado a una toma de corriente eléctrica con conexión de
toma de tierra.
●“El rayo con el símbolo de cabeza de echa dentro de un triángulo equilatero, pretende alertar al usuario de la
presencia de “voltaje peligroso” sin aislamiento dentro de la caja del producto, la cual debe constituir un riesgo
de shock para las personas.”
●“El signo de exclamación dentro de un triángulo equilatero pretende alertar al usuario de la presencia de
importantes instrucciones de funcionamiento y mantenimiento adjuntos en el manual de instrucciones que
acompaña al producto.”
IMPORTANTES INSTRUCCIONES DE SEGURIDAD
PRECAUCION
RIESGO DE CORRIENTE ELECTRICA
NO ABRIR
ES

ESPECIFICACIÓN
DESCRIPCIÓN DE LOS EFECTOS
ESPECIFICACIÓN
MODELO T6
POTENCIA 60w
IMPEDANCIA HP 8”/4 ohm
CH1: 470KΩ
CH2: LINE-22KΩ / MIC-600KΩ
EFECTOS Hall, Plate, Chorus, Delay
CONEXIONES CH 1 (Jack 6.35mm), CH 2 (Jack 6.35mm+XLR),
AUX IN (RCA), MP3 IN (3.5mm), TUNER OUT,
SEND/RETURN, DI OUT (XLR),
LINE OUT, PHONES OUT, FOOTSWITCH
INDICADOR Testigo de funcionamiento, indicador para
CH1/CH2 overdrive
ALIMENTACIÓN AC 100v/50-60Hz, 110v/60Hz, 220v/50Hz,
230v/50Hz, 240v/50Hz
PESO NETO 11kg
PESO TOTAL 12.5kg
DIMENSIONES 346 x 280 x 346mm
DIMENSIÓN DEL CARTÓN 430 x 370 x 420mm
ACCESORIOS Manual de utilización, Cable de alimentación
TOMA DE ALTAVOCES Toma de 35mm incorporado en el producto
MODE
1
23
4
1.HALL
2.PLATE
3.CHORUS
4.DELAY
1. Incluidos efectos digitales, Hall, Plate, Chorus y Delay.
2. El efecto se aplica en CH1 & CH2 cuando el botón está en la posición ON.
El efecto no se aplica a CH 2 cuando el botón está en la posición "OFF".
"ON" el botón abajo
Botón "OFF" para arriba

PANEL FRONTAL
CH1 ACÚSTICO
1. INPUT: Toma jack para guitarra acústica (6.35mm).
2. HIGH/LOW: Entrada de comandos de selección para la guitarra acústica.
Seleccione HIGH cuando la conexión de salida de la guitarra sea débil.
3. CLIP: Indicador de CH1 concerniente al overdrive del preamplificador de señal.
4. CONTOUR: Control del brillo, brillo creciente de la guitarra acústica.
5. CONTOUR INDICATOR.
6. GAIN: Control de gain CH1. Cuando el indicador de saturación Clip esta
activo, bajar el GAIN para evitar todo tipo de distorsión.
7. BASS: Boost/cut +/- 10dB de baja frecuencia.
8. MIDDLE: Boost/cut +/- 10dB de frecuencia media.
9. TREBLE: Boost/cut +/- 10dB de alta frecuencia.
CH2 MIC
10. INPUT: LINE/MIC Observación: Doble conexión Jack/XLR.
11. LINE/MIC: Seleccionar el botón para la entrada LINE/MIC.
12. CLIP: Indicador de CH2 concerniente al overdrive del preamplificador
de señal.
13. GAIN: Control de GAIN CH2. Cuando el indicador de saturación Clip esta
activo, bajar el GAIN para evitar toda distorsión.
14. BASS: Boost/cut +/- 10dB de baja frecuencia.
15. TREBLE: Boost/cut +/- 10dB de alta frecuencia.
SECCIÓN DE EFECTOS
16. EFF.PAN: Asignar un nivel de efecto de un canal específico.
17. MODE: Efecto de selección de comando (Hall, Plate, Chorus, Delay).
18. LEVEL: Comando de salida del nivel del efecto.
19. MASTER: Control de volumen maestro.
20. POWER INDICADOR.
INPUT GAINBASSMIDDLE TREBLE
INPUT
BALANCED
GAINBASSTREBLE EFF.PANMODELEVEL
MASTER
LOW
HIGHCLIP
CONTOUR
MIC
LINE CLIP
POWER
CHI ACOUSTIC CH2 LINE/MIC
CH2 CH1
1
23
4
EFFECTS
1.HALL
2.PLATE
3.CHORUS
4.DELAY
3
25
8
10
4
16 7 9
11 12
13 14 15
16
17 18 19
20

PANEL TRASERO
21. AUX IN: Entrada auxiliar jack “Stéréo/RCA”.
Conectar fuentes externas como los lectores de CD.
22. MP3: Jack “3.5mm” de entrada MP3.
23. TUNER: Conexión Tuner “6.35mm”.
24. SEND: Remitente del bucle de efectos externos “6.35mm”.
25. RETURN: Retorno del bucle de efectos “6.35mm”.
26. DI-OUT: Salida simétrica del preamplificador. Conectar mixer “XLR”.
27. LINE OUT: Señal de salida “6.35mm”.
28. PHONES: Salida cascos jack “6.35mm”.
Atención: Antes de utilizar unos cascos, asegúrense de que el volumen
está bajo. Si usted conecta o desconecta los cascos a un volumen alto
hará un ruido que puede causarle daños a sus oídos.
29. FOOTSWITCH: Jack de control del pedal para conectar FS-1, y controlar
canal de efectos.
24. POWER: Interruptor de alimentación. La corriente debe ser cortada
cuando no se vaya a utilizar.Por favor apague la corriente antes de quitar
el enchufe. Asegúrese de que el volumen maestro está al mínimo antes
de apagarlo y de volver a ponerlo en marcha.
25. AC INPUT: AC Toma de entrada.
Utilice el formulario que se ajuste a la tensión local.
Por favor, consulte la descripción en el panel posterior o el folleto para la
correcta entrada de la toma AC.
BAJO EL AMPLIFICADOR
El T6 está equipado de una toma universal 35mm incorporada con el fin de adaptarse
a cualquier pie de altavoz. Asegúrese de que cualquier soporte de altavoz elegido
para este proposito puedo ser utilizado con el T6 y comprobar que puede soportar con
seguridad los 13kg de peso que tienne el amplificador.
FOOTSWITCHPHONES LINE OUT
DI OUT
RETURNSEND TUNER
AUX INBALANCED EFF.LOOP
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK ,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVIC E PER SONNEL.
POWER
AC INPUT
POWER SUPPLY:
FUSE: T 1.0A 250V
OUTPUT(RMS): 60W
MODEL:
T6
MP3
2123242526272829 22
31 30
SERIAL NO:
Tanglewood Guitar Company UK
Asignación de pines para CONECTOR XLR 1. GND
3. COLD
2. HOT

1. Leggere attentamente le istruzioni.
2. Conservare queste istruzioni.
3. Osservare le avvertenze.
4. Seguire tutte le istruzioni.
5. Non usare questo apparecchio vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non ostruire le aperture di ventilazione. Installare secondo le istruzioni del produttore.
8. Non installare il T3 vicino a fonti di calore come radiatori, caloriferi, stufe o altri apparecchi
(inclusi gli amplificatori) che producono calore.
9. Non manomettere le spine con tre poli o con messa a terra. Una spina polarizzata ha due
lame, di cui una più grande dell'altra. Una spina con messa a terra ha due lame e un terzo
polo di terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza.
Se la spina fornita non entra nella presa, consultare un elettricista per la sostituzione
della presa obsoleta.
10. Assicurarsi che il cavo di alimentazione non venga accidentalmente sfilato
dall’apparecchio o dalle prese.
11. Utilizzare solo gli accessori specificati dal produttore.
12. Utilizzare solo un supporto, cavalletto, sostegno o tavola d’appoggio
specificato dal produttore o venduto in dotazione con l'apparecchio.
Quando si utilizza un supporto, prestare attenzione quando lo si
sposta per evitare il rischio di ribaltamento.
13. Scollegare l'apparecchio durante i temporali o se non viene utilizzato per lunghi periodi.
14. Fare riferimento a personale qualificato. L'assistenza è necessaria quando l'apparecchio
è stato danneggiato, non inserite in alcun modo il cavo di alimentazione o la spina se
l’amplificatore è danneggiato, se è stato versato del liquido o degli oggetti sono caduti
all'interno, se è stato esposto a pioggia o umidità, se è stato manomesso o se fosse caduto.
15. Lasciare una distanza minima di 20cm intorno all'apparecchio per una ventilazione
sufficiente.
16. Non installare questa apparecchiatura in uno spazio troppo ristretto come ad esempio una
libreria o un luogo simile. La ventilazione non deve essere impedita coprendo i fori di
ventilazione con oggetti quali giornali, tovaglie, tende, ecc.
17. ATTENZIONE: Il dispositivo di accoppiamento AC/spina è utilizzato per scollegare il
dispositivo. Il dispositivo di disconnessione deve restare sempre operativo.
18. AVVERTENZA: Per ridurre il rischio di incendi o scosse elettriche, non esporre questo
apparecchio alla pioggia o all'umidità. Non deve essere esposto a sgocciolamenti o
riempito con liquidi.
19. Questo dispositivo deve essere collegato a una presa con collegamento a massa.
●"Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero, avverte l'utente della
presenza di tensione pericolosa all'interno del prodotto, di questo può essere di intensità sufficiente per
costituire un rischio di shock per la gente".
●"Il punto esclamativo all'interno di un triangolo equilatero, avverte l'utente della presenza di importanti
(assistenza) istruzioni per l'uso e la manutenzione nella documentazione che accompagna il prodotto".
IMPORTANTI NORME PER LA SICUREZZA
ATTENZIONE
RISCHIO DI SHOCK ELETTRICO
NON APRIRE
IT

SPECIFICHE TECHICHE
DESCRIZIONE EFFETTI (Onboard) E CONTROLLI
SPECIFICHE TECHICHE
MODELLO Amplificatore per chitarra acustica T6
POTENZA (RMS) 60w
ALTOPARLANTE/IMPED 8”/4 ohm
CH1: 470KΩ
CH2: LINE-22KΩ / MIC-600KΩ
EFFETTI REV Hall, Plate, Chorus, Delay
CONNESSIONI CH 1(Jack 6.35mm), CH 2(Jack 6.35mm+XLR)
AUX IN (RCA), MP3 IN (3.5mm), TUNER OUT,
SEND/RETURN, DI OUT (XLR),
LINE OUT, PHONES OUT, FOOTSWITCH
INDICATORI Power Led clip segnale per CH1/CH2
ALIMENTAZIONE AC 100v/50-60Hz, 110v/60Hz, 220v/50Hz,
230v/50Hz, 240v/50Hz
PESO NETTO 11kg
PESO TOTALE 12.5kg
DIMENSIONI 346 x 280 x 346mm
DIMENSIONI IMBALLO 430 x 370 x 420mm
ACCESSORI Manuale di utilizzo, Cavo di alimentazione
SPEAKER SOCKET Recessed Speaker Pole Socket da 35mm
MODE
1
23
4
1.HALL
2.PLATE
3.CHORUS
4.DELAY
1. Effetti digitali includono due Reverberi Hall/Plate, un Chorus e un Delay.
2. Gli effetti si applicano sui canali CH1/CH2 quando il bottone on/off e su on.
Gli effetti non sono attivi sul canale CH2 quando il bottone è su off.
"ON" Pulsante Giù
"OFF" Pulsante Su

PANNELLO FRONTALE
CH1 CHITARRA
1. INPUT: Presa jack per chitarra acustica (6.35mm)
2. HIGH/LOW: Seleziona l’impedenza del pickup per chitarra acustica.
Selezionare "HIGH"quando connetti una chitarra con un segnale con
bassa impedenza.
3. CLIP: Indicatore led si illumina quando il segnale satura (overdrive) troppo.
4. CONTOUR: Enfatizza le frequenze alte aumentando la brillantezza del suono.
5. CONTOUR INDICATOR: Led acceso del contour quando è in funzione.
6. GAIN: Controllo del guadagno in ingresso del CH1. Quando l’indicatore Clip si
attiva agire sul guadagno in ingresso per prevenire la distorsione del segnale.
7. BASS: Boost/cut +/- 10dB delle frequenze basse.
8. MIDDLE: Boost/cut +/- 10dB delle frequenze medie.
9. TREBLE: Boost/cut +/- 10dB delle frequenze alte.
CH2 LINE/MIC
10. INPUT: LINE / MIC (6.35mm+XLR)
11. LINE/MIC: Pulsante selezione ingresso LINE/MIC.
12. CLIP: Indicatore led/clip per evitare la saturazione/distorsione del segnale.
13. GAIN: Controllo del guadagno in ingresso del CH2. Quando l’indicatore Clip si
attiva agire sul guadagno in ingresso per prevenire la distorsione del segnale.
14. BASS: Boost/cut +/- 10dB delle frequenze basse.
15. TREBLE: Boost/cut +/- 10dB delle frequenze alte.
SECTION D'EFFECT
16. EFF.PAN: Assegna l’effetto a un canale specific.
17. MODE: Controllo della selezione degli effetti (onboard).
18. LEVEL: Controllo della quantità degli effetti selezionati.
19. MASTER: Controllo del volume generale (Master).
20. POWER INDICATOR: Led indicatore dell’accensione dell’amplificatore.
INPUT GAINBASSMIDDLE TREBLE
INPUT
BALANCED
GAINBASSTREBLE EFF.PANMODELEVEL
MASTER
LOW
HIGHCLIP
CONTOUR
MIC
LINE CLIP
POWER
CHI ACOUSTIC CH2 LINE/MIC
CH2 CH1
1
23
4
EFFECTS
1.HALL
2.PLATE
3.CHORUS
4.DELAY
3
25
8
10
4
16 7 9
11 12
13 14 15
16
17 18 19
20

PANNELLO POSTERIORE
21. AUX IN: Ingresso ausiliario stereo Jack/RCA.
Per connettere una sorgente esterna come un CD.
22. MP3: Ingresso mini jack 3.5mm per Mp3, iphone, ipad, etc.
23. TUNER: Ingresso accordatore “6.35mm”.
24. SEND: Invio del segnale di un Effect Loop esterno.
25. RETURN: Ritorno del segnale di un Effect Loop esterno.
26. DI-OUT: Uscita bilanciata segnale per connessione al mixer “XLR”.
27. LINE OUT: Uscita segnale jack “6.35mm”.
28. PHONES: Uscita per cuffia jack “6.35mm”.
Attenzione: Prima di utilizzare una cuffia, assicurarsi che il volume sia
basso. Se si inserisce o si rimuove lea cuffia a volume elevato il rumore
potrebbe causare danni alle vostre orecchie.
29. FOOTSWITCH: Ingresso jack per il controllo di un footswitch.
30. POWER: Interruttore di alimentazione. L'alimentazione deve essere
spenta quando non in uso. Si prega di spegnere l'alimentazione prima di
rimuovere il jack. Assicurarsi che il volume principale (master) sia basso
prima di accendere o spegnere l’amplificatore.
31. AC INPUT: Ingresso alimentazione AC.
Utilizza il modulo conforme al voltaggio locale.
Si prega di fare riferimento alla descrizione del pannello posteriore o del
manuale per il corretto ingresso AC.
LATO SOTTOSTANTE DELL’AMPLIFICATORE
Il T6 è equipaggiato con un Recessed Speaker Pole Socket da 35mm per adattarsi a
qualunque supporto trepiedi comunemente diffuso sul mercato. Consigliamo di assicurarsi
che qualunque supporto si decida di utilizare, sia in grado di reggere almeno 13kg.
FOOTSWITCHPHONES LINE OUT
DI OUT
RETURNSEND TUNER
AUX INBALANCED EFF.LOOP
CAUTION
RISK OF ELECTRIC SHOCK DO NOT OPEN
TO REDUCE THE RISK OF ELECTRIC SHOCK ,
DO NOT REMOVE COVER (OR BACK).
NO USER-SERVICEABLE PARTS INSIDE.
REFER SERVICING TO QUALIFIED
SERVIC E PER SONNEL.
POWER
AC INPUT
POWER SUPPLY:
FUSE: T 1.0A 250V
OUTPUT(RMS): 60W
MODEL:
T6
MP3
2123242526272829 22
31 30
SERIAL NO:
Tanglewood Guitar Company UK
Assegnamento dei PIN per connettore XLR 1. GND
3. COLD
2. HOT

1. Lesen Sie diese Bedienungsanleitung sorgfältig durch.
2. Bewahren Sie diese Bedienungsanleitung auf.
3. Beachten Sie alle Hinweise und Warnungen Heed all warnings.
4. Befolgen Sie alle Instruktionen Follow all instructions.
5. Benutzen Sie den T3 nie in der unmittelbaren Nähe von Wasser.
6. Reinigen Sie den T3 nur mit trockenen Tüchern.
7. Halten Sie sich beim Bedienen des T3 an die Herstellerangaben.
8. Halten Sie den T3 fern von Wärmequellen wie Heizungen, Heizstrahlern oder anderen
Verstärkern.
9. Verwenden Sie nur Steckdosen mit Schutzkontakt und klemmen Sie diesen am
Anschlusskabel des Geräts nie ab.
10. Vermeiden Sie Knicke oder Quetschungen des Netzanschlusskabels.
11. Verwenden Sie nur Zubehörprodukte, die vom Hersteller freigegeben sind.
12. Verwenden Sie nur Ständer oder Halterungen, die vom Hersteller freigegeben sind.
13. Bei Gewitter oder wenn Sie den T3 längere Zeit nicht nutzen, trennen Sie das Gerät
von der Stromversorgung.
14. Lassen Sie alle Servicearbeiten ausschließlich von qualifiziertem Perosnal durchführen.
Ein Service ist notwendig, wenn das Gerät oder sein Netzkabel
• Offensichtlich beschädigt wurde
• Feuchtigkeit ausgesetzt war (Regen, ausgelaufene Flüssigkeiten, etc)
• Einen Sturz hatte
• Nicht mehr normal funktioniert.
15. Lassen Sie beim Betrieb des T3 mindestens 20 cm rund um das Gerät frei, um eine
ausreichende Belüftung zu gewährleisten.
16. Stellen Sie den T3 in keinem engen Umfeld auf wie z.B. einem geschlossenen Regal.
Die Belüftungsöffnung darf nicht abgedeckt sein.
17. ACHTUNG: Die Stromversorgung ist als trennbare Verbindung konstruiert und darf
nicht verändert werden.
18. ACHTUNG: Um das Risiko eines Brandes oder Stromschlags zu minimieren setzen
Sie den T3 weder Feuchtigkeit noch Regen aus. Stellen Sie keine Vasen oder andere
mit Flüssigkeit gefüllte Behälter auf den Verstärker.
19. Der T3 muss an eine Stromversorgung mit Schutzkontakt angeschlossen werden.
● In diesem Gerät entstehen hohe Stromspannungen, die bei unsachgemäßer Nutzung ernsthafte
Verletzungen verursachen können.
● Bitte lesen Sie vor der Inbetriebnahme des Geräts die Gebrauchsanweisung sorgfältig durch.
WICHTIGE SICHERHEITSHINWEISE
DE

SPEZIFIKATIONEN
DIE EFFEKTSEKTION
SPEZIFIKATIONEN
MODELL T6
AUSSGANGSLEISTUNG 60w
LAUTSPRECHER/
IMPEDANZ
8” / 4 Ohm
IMPEDANZ-EINGANG CH1: 470KΩ
CH2: LINE-22KΩ / MIC-600KΩ
EFFEKTSEKTION Hall, Plate, Chorus, Delay
EINGÄNGE (6.35mm) CH 1 Input, CH 2 Input (6.33mm+XLR),
&AUX IN (CHINCH), MP3 IN (3.5mm),
AUSGÄNGE TUNER OUT, SEND/RETURN, DI OUT(XLR),
LINE OUT, PHONES OUT, FOOTSWITCH
OPTISCHE ANZEIGEN Power LED, Indicator for CH1/CH2 Overdrive
STROMVERSORGUNG AC 100v/50-60Hz, 110v/60Hz, 220v/50Hz,
230v/50Hz, 240v/50Hz
NETTOGEWICHT 11kg
GEWICHT 12.5kg (INKL. VERPACKUNG)
ABMESSUNGEN 346 x 280 x 346mm
PACKMAßE 430 x 370 x 420mm
ZUBEHÖR Gebrauchsanweisung, Netzkabel, Gigbag
BOXENFLANSCH 35mm Flansch für Boxenständer auf Unterseite
MODE
1
23
4
1.HALL
2.PLATE
3.CHORUS
4.DELAY
1. Das eingebauter Digitaleffektmodul beinhaltet Hall, Plate, Chorus und
Delay, die per Drehknopf direkt angewählt werden können.
2. In der "ON"-Position wirkt der Effekt auf CH1 und CH2.
In der "OFF"-Position wirkt der Effekt nur auf CH1.
"ON" Button Down
"OFF" Button Up

DIE BEDIENELEMENTE AUF DER FRONTSEITE
CH1 ACOUSTIC
1. INPUT: Eingangsbuchse für akustische Instrumente (6.35mm).
2. HIGH/LOW : Hiermit lässt sich die Eingangsempfindlichkeit des angeschlossenen
Instruments anpassen. Für ein Instrument mit niedrigem Ausgangspegel wählen Sie
"HIGH", für eines mit einem hohen Ausgangspegel "LOW".
3. CLIP: Optische Clipping-Anzeige für CH1. Wenn die LED blinkt oder leuchtet, ist das
Eingangssignal übersteuert. In dem Falle bei Eingangsempfindlichkeit "LOW" wählen
und/oder die Eingangslautstärke reduzieren (siehe 6. GAIN).
4. CONTOUR: Beeinusst den Frequenzgang des Signals durch Anhebung der oberen Mitten
5. CONTOUR Anzeige.
6. GAIN: Eingangslautstärke von CH1.
7. BASS: Mit dem BASS-Regler lassen sich die tiefen Frequenzen um +/-10dB anheben
oder absenken.
8. MIDDLE: Mit dem MIDDLE-Regler lassen sich die mittleren Frequenzen um +/-10dB
anheben oder absenken.
9. TREBLE: Mit dem TREBLE-Regler lassen sich die hohen Frequenzen um +/-10dB
anheben oder absenken.
CH2 MIC
10. INPUT: Eingangsbuchse für Mikrofon (6,35mm).
11. LINE/MIC: Passt die Impedanz an das verwendete Eingangssignal an (Line oder
Mikorofon).
12. CLIP: optische Clipping-Anzeige für CH2. Wenn die LED leuchtet, ist das Eingangssignal
übersteuert. In dem Falle die Eingangslautstärke reduzieren (siehe 13. GAIN).
13. GAIN: Eingangslautstärke von CH2.
14. BASS: Mit dem BASS-Regler lassen sich die tiefen Frequenzen um +/-10dB anheben
oder absenken.
15. TREBLE: Mit dem TREBLE-Regler lassen sich die hohen Frequenzen um +/-10dB
anheben oder absenken.
EFFEKTSEKTION
16. EFF.PAN: ordnet das interne und/oder externe Effektsignal den beiden Kanälen zu (siehe
nächste Seite).
17. MODE: Auswahl der vier Effektprogramme (Hall, Plate, Chorus, Delay).
18. LEVEL: Bestimmt die Ausgangslautstärke des Effektanteils.
19. MASTER: Bestimmt die Gesamtlautstärke des T3.
20. POWER: Optische Betriebsanzeige des T3
INPUT GAINBASSMIDDLE TREBLE
INPUT
BALANCED
GAINBASSTREBLE EFF.PANMODELEVEL
MASTER
LOW
HIGHCLIP
CONTOUR
MIC
LINE CLIP
POWER
CHI ACOUSTIC CH2 LINE/MIC
CH2 CH1
1
23
4
EFFECTS
1.HALL
2.PLATE
3.CHORUS
4.DELAY
3
25
8
10
4
16 7 9
11 12
13 14 15
16
17 18 19
20
