TerraTec SUBSeSSion User manual

1 TerraTec VoiceSystem
20.04.01
SpeakerSystem
Handbuch
Manual

2 SpeakerSystem SubSession
CE - Erklärung
Wir:
TerraTec ElectronicGmbH · Herrenpfad 38 ·D-41334Nettetal
erklären hiermit, daß das Produkt:
SpeakerMaster SubSession
auf das sich diese Erklärung bezieht, mit den folgenden Normen bzw. normativen Dokumenten übereinstimmt:
1. EN 55022
2. EN 50082-1
Folgende Betriebsbedingungen und Einsatzumgebungen sind vorauszusetzen:
Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe
Dieser Erklärung liegt zugrunde:
Prüfbericht(e) des EMV-Prüflaboratorium
CE declaration
We:
TerraTec ElectronicGmbH, Herrenpfad 38, D-41334 Nettetal, Germany
hereby declare that the product:
SpeakerMaster SubSession
to which this declaration refers is in compliance with the following standards or standardizing documents:
1. EN 55022
2. EN 50082-1
The following are the stipulated operating conditions and environmental conditions for said compliance:
Residential, business and commercial environments and small-company environments.
This declaration is based on:
Test report(s) of the EMC testing laboratory
TerraTec®ProMedia, SoundSystem Gold, SoundSystem Maestro, SoundSystem Base1, AudioSystem EWS®64, XLerate, Base2PCI,
TerraTec 128iPCI, TerraTV+, WaveSystem, MIDI Smart und MIDI Master Pro sind Warenzeichen der Firma TerraTec®Electronic
GmbH Nettetal.
Die in dieser Dokumentation erwähnten Soft- und Hardwarebezeichnungen sind in den meisten Fällen auch eingetragene Waren-
zeichen und unterliegen als solche den gesetzlichen Bestimmungen.
©TerraTec®Electronic GmbH, 1994-1999. Alle Rechte vorbehalten (20.04.01).
Alle Texte und Abbildungen wurden mit größter Sorgfalt erarbeitet. Die TerraTec Electronic GmbH und ihre Autoren können je-
doch für eventuell verbliebene fehlerhafte Angaben und deren Folgen weder eine juristische noch irgendeine Haftung überneh-
men. Technische Änderungen vorbehalten.
Alle Texte der vorliegenden Dokumentation sind urheberrechtlich geschützt. Alle Rechte vorbehalten. Kein Teil dieser Dokumen-
tation darf ohne schriftliche Genehmigung der Autoren in irgendeiner Form durch Fotokopie, Mikrofilm oder andere Verfahren
reproduziert oder in eine für Computer verwendbare Sprache/Form übertragen werden. Auch die Rechte der Wiedergabe durch
Vortrag, Funk und Fernsehen sind vorbehalten.
TerraTec® ProMedia, SoundSystem Gold, SoundSystem Maestro, SoundSystem Base 1, AudioSystem EWS®64, XLerate, Base2
PCI, WaveSystem, MIDI Smart and MIDI Master Pro are trademarks registered by TerraTec® Electronic GmbH Nettetal.
In most cases, the designations used in this handbook for software and hardware are also registered trademarks and are thus
subject to the relevant regulations.
©TerraTec® Electronic GmbH, 1994-1999. All rights reserved (2001-04-20).
Meticulous care has been exercised in the preparation of all text passages and illustrations in this User Guide. TerraTec Electronic
GmbH and its authors, however, accept no liability, legal or otherwise, for errors or the consequences of such errors. We reserve
the right to technical modifications.
All text passages in this documentation are copyrighted. All rights reserved. No part of this documentation may be reproduced in
any form whatsoever, by photography, microfilming or other process or rendered into a language/form usable by computers
without the prior, written consent of the authors. All rights for use and propagation by presentation, radio and television are also
reserved.

SpeakerMaster SubSession 3
Inhalt / Contents
Sicherheitshinweise.................................................................................................................4
Sicherheit im Umgang mit Netzspannung................................................................................4
Einleitung.....................................................................................................................................5
Die Regelmöglichkeiten des Verstärkers.....................................................................................6
Auf Kontaktsuche – Die Anschlüsse des SubSession-Systems ...................................................7
Anschluß der Satelliten............................................................................................................7
Anschluß des Subwoofers........................................................................................................8
Anschluß einer Audioquelle .....................................................................................................9
Anschluß des Netzkabels.........................................................................................................9
Aufstellung und Positionierung des SubSession-Systems.........................................................10
Allgemeines.............................................................................................................................10
Der Standort des Verstärker....................................................................................................10

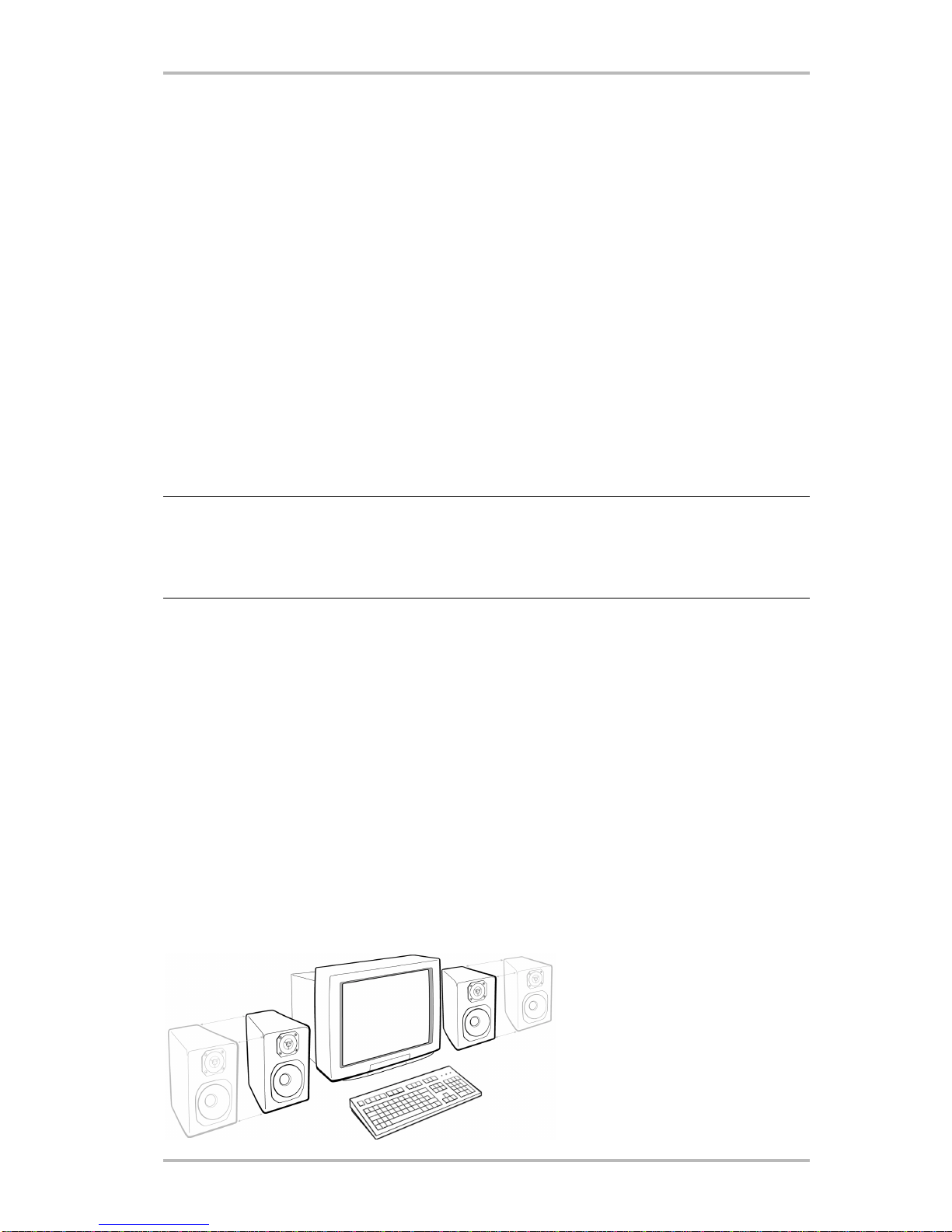

Einsatz am PC - Der Standort der Satelliten............................................................................10
Einsatz als HiFi Lautsprecher – Der Standort der Satelliten....................................................11
Subwoofer ...............................................................................................................................11
Fehlersuche/Problembehebung.................................................................................................12
Technische Spezifikationen........................................................................................................14
Allgemein.................................................................................................................................14
Lautsprecher............................................................................................................................14
Verstärker................................................................................................................................15
English manual............................................................................................................................16
Saftey Instructions ..................................................................................................................16
Mains safty ..............................................................................................................................16
Introduction ................................................................................................................................17
Connecting................................................................................................................................. 18
Positioning..................................................................................................................................21
General....................................................................................................................................21
Amplifier..................................................................................................................................21
Satellites..................................................................................................................................21
Subwoofer ..............................................................................................................................22
Troubleshooting.........................................................................................................................23
Solving the problem ...............................................................................................................23
Contacting technical support..................................................................................................25
Technical specifications.............................................................................................................26
General...................................................................................................................................26
Loudspeakers.........................................................................................................................26
Amplifier.................................................................................................................................27

4 SpeakerSystem SubSession
Sicherheitshinweise
1. Sorgen Sie für eine vorschriftsmäßige Belüftung des Verstärkers (oben und unten). Betrei-
ben Sie den Verstärker keinesfalls in einem Bücherschrank, einer „Brottrommel“ oder ei-
nem ähnlich geschlossenen Möbelstück.
2. Halten Sie den Verstärker von Wärmequellen fern.
3. Betreiben Sie den Verstärker und die Lautsprecher nicht in unmittelbarer Nähe von Was-
ser.
4. Verhindern Sie jegliches Eindringen von Flüssigkeit in das Innere des Verstärkers und der
Lautsprecher.
5. Ziehen Sie den Netzstecker ab, wenn das SubSession-System für längere Zeit nicht be-
nutzt wird.
6. Vermeiden Sie längere Betriebszeiten mit hoher Lautstärke. Durch die niedrige harmoni-
sche Verzerrung des SubSession-Systems haben Sie die Lautstärke möglicherweise höher
eingestellt, als Sie denken.
7. Betreiben Sie das SubSession-System nicht über längere Zeit mit hoher Lautstärke und
einem zu hohen Eingangssignalpegel, d.h. oberhalb des Line-Levels (z.B. ein bereits ver-
stärktes Eingangssignal), denn dies kann die Lautsprecher beschädigen.
Sicherheit im Umgang mit Netzspannung
1. Das SubSession-System benötigt eine Betriebsspannung von 220-240 Volt (Wechselstrom
mit 50 Hz).
2. Beim Ersetzen der Sicherung des Verstärkers darf nur eine Sicherung desselben Typs und
Sicherungswertes verwendet werden. Unterhalb des Netzanschlusses des Verstärkers be-
findet sich eine Ersatzsicherung. Zum Erneuern der Sicherung muß erst das Netzkabel ab-
gezogen und dann das Sicherungsfach vorsichtig herausgehebelt werden.
3. Das Netzkabel besitzt einen angegossenen Netzstecker und muß bei einer Beschädigung
des Kabels oder Steckers komplett erneuert werden. Bitte versuchen Sie in keinem Fall,
das Kabel oder den Stecker zu reparieren.
4. Versuchen Sie in keinem Fall, die Gehäuseabdeckung zu öffnen. Das SubSession-System
enthält keine Elemente, die vom Benutzer gewartet werden können. Beachten Sie bitte aus
Sicherheitsgründen:
Achtung – Gehäuse nicht öffnen – Lebensgefährliche Spannung

SpeakerMaster SubSession 5
Einleitung
SubSession - Die Klangrevolution für Ihren PC
Zunächst möchten wir uns für Ihr Vertrauen bedanken, daß Sie uns beim Kauf des Lautspre-
cher-Systems SubSession entgegengebracht haben. Mit dem SubSession-System haben Sie
ein sehr hochwertiges und klangstarkes Lautsprecher-System erworben, daß unter professio-
nellen Anforderungen entwickelt wurde und neue Maßstäbe in der Welt der Multimedia-
Lautsprecher setzt.
Alle Komponenten des Systems basieren auf dem neuesten Stand der Technik. Der Verstärker
ist aktiv ausgeführt und verteilt das Audiosignal über getrennte Endstufen an die einzelnen
Lautsprecher. Es kommen insgesamt 6 Verstärkerendstufen zum Einsatz - jeweils zwei Endstu-
fen für die Hochtöner, zwei Endstufen für die Mitteltöner und eine Doppel-Endstufe in Brü-
ckenschaltung für den Subwoofer.
Der Verstärker bietet Ihnen alle Regelmöglichkeiten zur effektiven Klanganpassung. Im Ge-
gensatz zu getrennten passiven Bass- und Höhenreglern, die keine zufriedenstellenden Ein-
stellungen ermöglichen, verfügt das SubSession-System über einen Attitude-Regler, der durch
seinen aktiven Dual-Shelving Filter eine feine Abstimmung des Frequenzverlaufs von tiefen
Bässen zu klaren Höhen erlaubt. Des weiteren haben Sie die Möglichkeit, die Lautstärke des
Subwoofers bei Bedarf noch einmal separat anzuheben bzw. abzusenken.
Aufgrund seines Hochleistungs-Ringkerntrafos und der extremen 28000µF großen Siebkapazi-
täten leistet das SubSession-Systemechte 100 Watt RMS bei niedrigstem Klirrfaktor.
Das Hauptaugenmerk für höchste Klangtreue liegt natürlich letztendlich auf den Lautspre-
chern. Plastikgehäuse mit minderen Klangqualitäten sind Schnee von gestern – hier finden Sie
eine solide Konstruktion in massiver MDF Holzfasertechnologie mit Polymer- und Papierfaser-
membran-Chassis, entwickelt von audiophilen Profis.
Das Resultat ist pure Kraft mit hoher Impulsfestigkeit, Detailtreue und klanglicher Transpa-
renz. Wenn Sie ein Spielefreak sind, werden Sie überrascht sein, wie realistisch Explosionen,
Motoren und Laserkanonen klingen können. Wenn Ihr PC Audio System noch dazu mit einer 3D
Positionierung ausgestattet ist, wird Sie das SubSession-System mächtig beeindrucken: durch
die hohe Phasengenauigkeit über einen weiten Frequenzbereich gelingt die Plazierung der
Klänge im virtuellen Raum realistischer als je zuvor. Als Hifi Enthusiast wird Sie die superbe
Audioqualität und Dynamik bei den hohen Leistungsreserven begeistern.
Wofür Sie auch immer das SubSession-System einsetzen werden, es wird Sie in Klangtreue,
Details und schierer Leistung überzeugen.
Beachten Sie bitte alle Sicherheitsanweisungen und Aufstellhinweise, um das SubSession-
System korrekt in Betrieb zu nehmen, und erleben Sie eines der besten Multimedia-
Lautsprechersysteme auf dem Markt.

6 SpeakerSystem SubSession
Die Regelmöglichkeiten desVerstärkers
Machen Sie sich zunächst mit den Regelmöglichkeiten des Verstärkers vertraut.

1. Der Regler Volume regelt die Gesamtlautstärke des SubSession-Systems. Stellen Sie
den Regler immer auf Minimalposition, bevor Sie den Verstärker einschalten, indem Sie
den Regler gegen den Uhrzeigersinn bis Endanschlag drehen.
2. Sub regelt die Lautstärke des Subwoofers in Abhängigkeit zur Einstellung von Volume.
3. Attitude regelt das Verhältnis von Bass zu Höhe und ermöglicht ein weichen Übergang
von tiefen Bässen zu klaren Höhen. Als Grundeinstellung sollten die Einstellungen von Sub
und Attitude in der neutralen Position stehen, wie in dem Diagramm gezeigt.

SpeakerMaster SubSession 7
Auf Kontaktsuche – Die Anschlüsse des SubSession-Systems
Anschluß der Satelliten
Zum Anschluß der Satelliten finden Sie im Lieferumfang des SubSession-Systems 2 vieradrige
Anschlußkabel mit den Farbcodierungen (schwarz + rot) und (braun + orange).
1. Nehmen Sie zunächst eins dieser Verbindungskabel und stecken Sie das braune Kabel in
die obere schwarze Buchse eines Satelliten-Lautsprechers.
2. Stecken Sie das orange Kabel in die obere rote Buchse des Satelliten-Lautsprechers.
3. Stecken Sie das schwarze Kabel an die untere schwarze Buchse des Satelliten-
Laustsprechers.
4. Stecken Sie das rote Kabel an die untere rote Buchse des Satellieten-Lautsprechers.
5. Verbinden Sie nun das vieradrige Kabel mit den Buchsen, die auf der Rückseite des Ver-
stärkers zu finden sind. Dabei ist es wichtig, daß Sie auf die korrekte Polung achten! Ver-
fahren Sie dazu wie folgt:
6. Stecken Sie das braune Kabel in die schwarze Buchse mit der Bezeichnung High.

8 SpeakerSystem SubSession
7. Stecken Sie das orange Kabel in die rote Buchse mit der Bezeichnung High.
8. Stecken Sie das schwarze Kabel in die schwarze Buchse mit der Bezeichnung Mid.
9. Stecken Sie das rote Kabel in die rote Buchse mit der Bezeichnung Mid.
10. Verfahren Sie ebenso mit dem zweiten Satelliten-Lautsprecher.
Achtung! Der linke Satelliten-Lautsprecher sollte auf der Rückseite des Verstärkers an die
Anschlußbuchsen angeschlossen werden, die mit Left beschriftet sind. Schließen Sie den
rechten Satelliten an die Anschlußbuchsen an, die mit Right beschriftet sind. Auf diese Wei-
se ist sichergestellt, daß die beiden Kanäle links und rechts nicht vertauscht werden.
Anschluß des Subwoofers
1. Zum Anschluß des Subwoofers finden Sie im Lieferumfang ein zweiadriges schwarzes Ka-
bel. Eine Ader dieses schwarzen Kabels weist eine weiße Markierung auf.
2. Verbinden Sie zunächst das Kabel mit der weißen Markierung mit der roten Buchse auf der
Subwoofer Rückseite.
3. Verbinden Sie das andere Kabel mit der schwarzen Buchse auf der Subwoofer Rückseite.
4. Verbinden Sie nun die andere Seite des Kabels mit den Buchsen auf der Rückseite des
Verstärkers. Schließen Sie dabei das Kabel mit der weißen Markierung an die rote Buchse
mit der Bezeichnung SUB1 an.
5. Verbinden Sie das letzte Kabel mit der schwarzen Buchse mit der Bezeichnung SUB1.
Achtung!
Am Verstärker finden Sie zwei Anschlüsse für SUB (SUB 1 & SUB 2). Es ist egal, an welchen
Anschluß Sie den Subwoofer anschließen, Hauptsache, Sie benutzen entweder ausschließ-
lich den Anschluß SUB1 oder SUB2 – niemals gemischt. Wenn Sie einen zweiten Subwoofer
anschließen möchten, achten Sie darauf, daß nur ein von TerraTec freigegebener Subwoofer
angeschlossen wird. Achten Sie auch hier auf die richtige Polarität der Kabel.

SpeakerMaster SubSession 9
Anschluß einer Audioquelle
1. Zum Anschluß einer externen Audioquelle ist im Lieferumfang des SubSession-Systems
ein sogenanntes Y-Verbindungskabel enthalten. Dieses Kabel weist auf der einen Seite
zwei männliche Cinch-Stecker und auf der anderen Seite einen stereo Mini-Klinkenstecker
auf.
2. Stecken Sie die beiden Cinch-Stecker auf der Rückseite des Verstärkers in die Eingangs-
buchsen, die mit Line IN beschriftet sind (siehe Abbildung)
3. Verbinden Sie den Mini-Klinkenstecker mit dem Ausgang Ihrer Soundkarte, Ihres MiniDisc/
CD-Players oder Keyboards.



Anschluß des Netzkabels
Stellen Sie sicher, daß der Verstärker mit dem Netzschalter ausgeschaltet und die Lautstär-
ke mit dem Volumeregler auf Minimal gestellt ist. Stecken Sie das Netzkabel in den Net-
zanschluß auf der Rückseite des Verstärkers (siehe Abbildung).

10 SpeakerSystem SubSession
Aufstellung und Positionierung des SubSession-Systems
Allgemeines
Dieser Abschnitt hilft Ihnen bei der richtigen Positionierung des SubSession Lautsprecher-
Systems. Experimentieren Sie aber in jedem Fall mit verschiedenen Stellungen der einzelnen
Komponenten, um eine optimale Anpassung an Ihre räumlichen Gegebenheiten zu erreichen!
Der Standort des Verstärker
Der Verstärker läßt sich optimal auf der Oberseite des Subwoofers plazieren. Wenn Sie den
Verstärker an einer anderen Position betreiben wollen, sollten Sie darauf achten, daß dieser
genügend Luftzufuhr erhält, damit es zu keinen Überhitzungen kommen kann! Plazieren Sie
den Verstärker am besten auf einer harten und ebenen Oberfläche oder einem speziellen HiFi-
Ständer.
Achtung!
Achten Sie in jedem Fall darauf, dass die Öffnungen für die Luftzufuhr auf der Ober und Un-
terseite des Verstärkers nicht abgedeckt werden, da es sonst zu einerÜberhitzung und damit
zu einer Beschädigung des Verstärkers kommen kann.
Einsatz am PC - Der Standort der Satelliten
Beim Einsatz des SubSession-Systems sollten Sie die Position der einzelnen Lautsprecher-
komponenten von dem hauptsächlichen Einsatzgebiet abhängig machen. Wenn Sie Ihren PC
hauptsächlich zum Spielen benutzen, sollten die Satelliten so nahe wie möglich am Monitor
stehen, so daß Höreindruck und Bildquelle übereinstimmen. Die Satelliten sollten ein wenig
vor oder direkt neben dem Monitor stehen, um den besten Höreindruck zu erreichen, aber
niemals leicht hinter dem Monitor. Im Gegensatz zu herkömmlichen Stereolautsprechern sind
die Lautsprecher des SubSession-Systems voll magnetisch geschirmt, so daß auf dem Moni-
torbild keine Einwölbungen und Beschädigungen entstehen.
Hören Sie hauptsächlich Musik, sollten Sie die Satelliten in einem geringen Abstand zu dem
Monitor oder analog zur Benutzung als HiFi Lautsprecher aufstellen, wie im nächsten Abschnitt
beschrieben.

SpeakerMaster SubSession 11
Einsatz als HiFi Lautsprecher – Der Standort der Satelliten
Die Klanggüte des SubSession-Systems hängt stark von der Positionierung der Satelliten zu
Ihnen und Ihren räumlichen Gegebenheiten ab. Probieren Sie selbst die richtige Aufstellung
aus. Als Faustregel gilt hierfür, daß der Abstand der Satelliten zueinander ungefähr 75% des
Abstandes von Ihnen zu den Satelliten betragen sollte. D.h., wenn der Abstand zwischen Ihnen
und den Satelliten 1m beträgt, stellen Sie die Satelliten 0,75m auseinander, bei2m Abstand zu
den Satelliten stellen Sie diese 1,5m auseinander usw. Sie können auch die Schallrichtung der
Satelliten verändern, so dass diese mehr auf Sie gerichtet sind, als in den Raum hinein. Auch
sollten sich die Hochtöner in den Satelliten ungefähr auf der Höhe Ihrer Ohren befinden. Sie
können dies mit Hilfe von Boxenständern oder einer ähnlichen Unterlage erreichen.
Subwoofer
Sie können den Subwoofer plazieren, wo Sie möchten. Generell gilt aber, je näher der Sub-
woofer an einer Wand steht, um so mehr Bass kann erzeugt werden. Nach dem Aufstellen des
Subwoofers müssen Sie seine Lautstärke mit Hilfe des Drehreglers Sub
SubSub
Sub auf der Vorderseite
des Verstärkers nach Ihren Wünschen einstellen. Achten Sie darauf, daß das Bassreflexrohr an
der Vorderseite des Subwoofers nicht durch Gegenstände verstellt ist und “frei atmen kann”.

12 SpeakerSystem SubSession
Fehlersuche/Problembehebung
Dieser Abschnitt behandelt Probleme, die beim Einsatz des SubSession-Systems auftreten
können. Stellen Sie sicher, daß Sie alle Punkte aufmerksam durchgelesen haben, bevor Sie
sich mit dem technischen Support in Verbindung setzen.
Sie können keinen Sound hören.
Stellen Sie sicher, daß:
1. der Verstärker und die Audioquelle eingeschaltet sind.
2. der Verstärker und die Audioquelle korrekt angeschlossen sind.
3. ein Audiosignal anliegt. Probieren Sie einen Kopfhörer aus, um dies zu überprüfen. Hören
Sie immer noch kein Audiosignal, stellen Sie sicher, daß die Lautstärkeregelung nicht auf
Minimum steht.
4. die Lautstärkeregelung nicht auf “stumm” eingestellt ist, wenn Sie das SubSession-
System an eine Soundkarte angeschlossen haben. Überprüfen Sie dies bitte, indem Sie
unter Windows 9x doppelt auf das Lautsprechersymbol in der rechten unteren Bildschirm-
ecke klicken.
5. alle Lautsprecherkabel korrekt angeschlossen sind.
Der Sound hat zuviel, bzw. zu wenig Bassbetonung.
1. Stellen Sie mit dem Drehschalter Sub den richtigen Wert ein.
2. Wenn Ihre Audioquelle über eine Tonregelung verfügt, stellen Sie diese in die neutrale
Position.
3. Ist der Basspegel immer noch zu niedrig, überprüfen Sie, ob das Bassreflexrohr (die Röhre
an der Vorderseite des Subwoofers) frei ist.
4. Stellen Sie sicher, daß der Subwoofer und die Satelliten korrekt angeschlossen sind.
Sound ist vorhanden, aber sehr leise.
1. Stellen Sie sicher, daß die Lautstärkeregelung (Volume) des Verstärkers nicht in Minimal-
stellung steht.
2. Wenn Ihre Audioquelle über eine Lautstärkeregelung verfügt, stellen Sie sicher, daß diese
nicht auf Minimalstellung steht.
3. Stellen Sie sicher, daß die Audioquelle korrekt angeschlossen ist.
4. Wenn das SubSession-System an eine PC Soundkarte angeschlossen ist, überprüfen Sie,
ob die Lautstärkeregelung nicht auf “stumm” eingestellt ist, indem Sie unter Windows 9x
doppelt auf das Lautsprechersymbol in der Startleiste klicken.

SpeakerMaster SubSession 13
Der Klang ist verzerrt.
1. Wenn Ihre Audioquelle über eine Lautstärkeregelung verfügt, stellen Sie sicher, daß sie
nicht in Maximalstellung steht.
2. Stellen Sie sicher, daß Ihr Audiosignal als Line-Signal und nicht als verstärktes Signal am
Verstärker anliegt.
3. Stellen Sie sicher, daß alle Kabel korrekt angeschlossen sind.
Technische Unterstützung
Sollten Probleme mit dem SubSession-System bestehen, schauen Sie auf unserer Webseite
unter http://www.terratec.de/ nach den neuesten Informationen oder setzen Sie sich mit dem
für Sie zuständigen Support-Team in Verbindung.
Fax [phone]
Mailbox [phone] (Analog/ISDN)
Support [phone]
Email [email protected]

14 SpeakerSystem SubSession
Technische Spezifikationen
Allgemein
Minimale Systemvoraussetzung: PC mit Soundkarte oder eine Audioquelle mit Line-Signal.
Mitgelieferte Kabel: IEC Stromkabel, Adapterkabel von 3,5mm Stereoklinkenstecker auf
Cinchstecker, zweiadriges Lautsprecherkabel und 2 vieradrige Lautsprecherkabel.
Konformitätserklärung: CE zertifiziert in Übereinstimmung mit EMV- und Niederspannungs-
Normen (89/336/EEC und 73/23/EEC).
Abmessungen:
Satelliten: 130mm (B - vorne) , 80mm (B - hinten) x
200mm (H) x 150mm (T)
Subwoofer: 235mm (B) x 420mm (H) x 370mm (T)
Verstärker: 204mm (B) x 86mm (H) x 340mm (T)
Technischer Support: Technische Hotline und Internet Webseite.
Gewährleistung: Zwei Jahre.
Lautsprecher
Subwoofer
Holz-MDF Konstruktion mit magnetisch abgeschirmtem Basslautsprecher
Basslautsprecher:
Basslautsprecher:Basslautsprecher:
Basslautsprecher: Audax 6.5" Membran (35Hz bis 130Hz)
Satelliten
Holz-MDF Konstruktion, mit je einem Lautsprecher für den Tief/Mittentonbereich (Bass-
/Mittenlautsprecher) und einem Hochtöner (Tweeter) - magnetisch abgeschirmt.
Bass-/Mittenlautsprecher: a Polymer Kalotte (3.8KHz bis 20KHz)

SpeakerMaster SubSession 15
Verstärker
Zwei eigenständige Verstärkereinheiten für die Satelliten (für Bass/Mitten und Höhen), plus
zwei gebrückte Verstärkerendstufen für den Subwoofer.
SPiKe™ Schutzschaltung gegen Überspannung, Unterspannung, Überlastung inklusive Kurz-
schluss, Temperaturdrift und plötzliche Temperaturspitzen.
Netzteil:
Zweifach Ringkerntransformator mit 28000µF Siebkondensatoren.
Leistung:
Satelliten:
20W RMS pro Kanal (40W zusammen).
Subwoofer: 40W RMS.
Gesamtsystem (alle Kanäle belegt): 80 Watt RMS @ 1% THD;100 Watt RMS @ 10% THD.
Frequenzspektrum:
::
: <3Hz bis >100KHz.
Klirrfaktor (Nennleistung): weniger als 0.01% bei 1KHz.
Eingangsempfindlichkeit: 200mV
Schalter und Regler: Power on/off, Lautstärke, Subwoofer Lautstärke (in Abhängigkeit zur
Lautstärke), Attitude (Klangregelung für Höhen und Mitten/Bässe, 6dB Anhebung bzw. Absen-
kung).
Anschlüsse: Eingang: Vergoldete Cinchstecker; separate Ausgänge für jeden Lautspre-
cher/Einheit; 1/4" Kopfhöreranschluß auf der Vorderseite des Verstärkers;
IEC Netzanschluß.
Interne Spannungsversorgung: 220-240V AC 50Hz.

16 SpeakerSystem SubSession
English manual
Saftey Instructions
1. Make sure the amplifier is properly ventilated from above and below. Do not install the
amplifier in a confined space such as a bookcase or similar unit.
2. Keep the amplifier away from heat sources.
3. Don’t use the amplifier or loudspeakers near water.
4. Avoide abjects or liquids getting into the amplifier or loudspeakers.
5. Unplug the power lead if SubSession won’t be used for a long period.
6. Avoid sustained periods of high-volume use. Due to SubSession’s low distortion you may
be listening at higher levels than you realise.
7. So not use SubSession for sustained periods at high volume with an input signal above
line level (i.e. amplified before it reaches the amplifier), as this may demage the loudspea-
ker cones.
Mains safty
1. Subsession ueses a 220-240 V AC 50 Hz mains supply.
2. If you want to change the fuse on the amplifier, replace it with the same type as stated on
the unit. A spare fuse is located below the mains socket. Access it by removing the mains
lead, and levering the fuse hold out.
3. The mains lead is fitted with a moulded, non-rewireable mains plug. If the lead or plug
become damaged, replaced it with a new mains cord assembly. Never attempt to repair or
modify the mains lead or plug.
4. Do not attempt to remove any screws or gain access inside any component of SubSession.
No user-serviceable parts are inside. For your safety, always obey the warning:
Caution – Risk of electric shock – Do not open cover

SpeakerMaster SubSession 17
Introduction
A Revolution in PC and Consumer Audio
Thank you for buying SubSession. Designed and built to exacting professional standards, the
SubSession-system sets a new standard for multimedia loudspeakers.
SubSession's amplifier is packed full of the latest technology. Its fully active design accurately
splits up the audio signal, and sends each part to its own dedicated amplifier – six amplifiers in
total, one for each mid-range drive unit, one for each high-range drive unit, and two bridged
amplifiers for the subwoofer.
The amplifier also has professional features to give you total control of the sound produced.
Instead of separate bass and treble controls, which give unpredictable and unsophisticated
results, its Attitude control uses a dual-shelving filter to graduate the entire audio profile from
rich, deep bass through to clear, high treble. This, plus separate control of the subwoofer’s
volume, maintains the sound’s integrity while delivering exactly the results you want.
SubSession is also one of the most powerful multimedia speaker amplifiers around. Due to the
power supply’s high-performance toroidal transformer and massive 28000 µF of smoothing,
SubSession delivers 100W true RMS while maintaining ultra-low distortion even at high volu-
mes.
The attention to audio excellence naturally extends to the loudspeakers. Plastic cases are out
– here you’ll find wood construction MDF cabinets, containing polymer and paper fibre cones
designed and built by audiophile professionals.
The end result is power with precision, control and clarity. If you’re a PC gamer, you’re about
to find out just how realistic those explosions are, and if your sound card has 3D positional
audio capability, then SubSession’s wide frequency response and phase accuracy will drama-
tically improve the sound placement. And if you’re into hi-fi, you’re going to get great sound
whether you're listening to musicfrom your CD, MiniDisc, personal stereo or PC.
Whatever you use it with, SubSession will astonish you with its detail, control and raw power.
But don’t just read about it. Follow the safety instructions on the facing page and safety sheet,
connect and set SubSession up, and discover for yourself the best multimedia speaker system
around.

18 SpeakerSystem SubSession
Connecting
Familiarise yourself with the controls on the front of the amplifier now.

Volume controls the loudness of the sound produced; always make sure this is set to zero
before switching the amplifier on, by turning it anti-clockwise as far it will go. Sub controls
the volume sent to the subwoofer, relative to the Volume control. Attitude controls the ratio
of bass to treble, giving a smooth transition from a bass-rich sound to a clear, treble sound.
Set Sub and Attitude to their neutral positions, as shown in the diagram.
To connect the satellites, use the colour coding on the cables to match up the amplifier and
the satellite sockets. For example, the orange cable goes from the High range + socket on the
back of the amplifier, to the High range + socket on the back of the satellite.

SpeakerMaster SubSession 19
There are two socket sets for the subwoofer, Sub1 and Sub2.
It doesn’t matter which one you use, as the signal is the same from both. However, if you want
to connect another subwoofer it must be TerraTec-approved. Make sure you connect + on the
back of the amplifier to + on the back of the subwoofer, and - on the back of the amplifier to -
on the back of the subwoofer.



Connect the left and right phono connectors of your line level device (for example, your Mini-
Disc, personal CD, keyboard, CD player or PC sound card) to the left and right line in sockets 
on the back of the amplifier, using the cable supplied. Make sure the amplifier is switched off
at the power switch , and that the volume is turned down. Connect the power lead to the
power socket on the back of the amplifier.

20 SpeakerSystem SubSession
