Hjelm Racing str. S-XL
H jelm Tou rin g str. S- XXL
Hjelm Jet str. M- XL
Du finder priser og yderligere information på www.texas.dk
Racing
Touring
Jet

www.texas.dk 3
2. Advarsler
Denne Texas King Off - Roade r kan være farlig at benytte.
Det kan forekomme, at du vælter eller kolliderer, selv under rutinekørsel fx ved at dreje, køre op og
ned af bakker eller over forhindringer, hvis du ikke kører efter forholdene.
Alvorlig skade kan forekomme, hvis du ikke overholder følgende sikkerhedsretningslinier:
ADVARSEL - Læs altid betjeningsvejledningen før brug af din King Off -Roader.
Benyt ikke din King Off - Roader, før du har fået grundig instruktion.
Børn under 8 år må ikke benytte denne King Off -Roader.
Texas King Off - Roa der er designet og konstrueret til én person. Sædets struktur og udformning
gør, at det ikke er sikkert at være mere end én person på køretøjet.
Ukorrekt dæktryk eller overlastning (max. 60 kg) kan resultere i, at du mister kontrollen over
køretøjet. Korr ekt dæktryk se side 12.
Du må ikke benytte King Off -Roaderen på offentlig vej eller fortov. Prøv aldrig på at foretage
stunts, såsom hop eller at køre på to hjul.
Bær altid en motorcykelhjelm, øjenbeskyttelse, beskyttelsestøj, støvler og handsker.
Benyt aldrig maskinen, hvis du er under påvirkning af alkohol, narkotika eller medicin.
Kør aldrig stående på maskinen, du kan komme alvorligt til skade, hvis du falder af.
Check altid før start, at bolte og møtrikker er fastspændte
Brug kun original t tilbehør og reservedele. Montering af ikke - godkendte dele kan medføre forøget
risiko og er derfor ikke lovligt. Ethvert ansvar fraskrives ved ulykke eller anden skade, som
forårsages pga. montering af uoriginale dele.
Ved konstruktionsændringer fx ændring af motorens ydeevne, bortfalder reklamationsretten.
Der tages forbehold for trykfejl og eventuelle tekniske ændringer.
Reklamation:
Dette produkt er garanteret imod fejl i fremstillingen i en periode på 2 år gældende fra købsdagen.
Husk at gemme din kvittering som bevis på købet. Reklamationsretten gælder ikke naturligt slid samt
ukyndig behandling, manglende vedligeholdelse, overlast, uoriginale reservedele, misbrug og
skødesløs behandling. Serviceeftersyn skal foretages af autoriseret værksted og if ølge skema.

www.texas.dk 4
3. Symboler
Læs denne betjeningsvejledning grundigt igennem, vær specielt opmærksom på den information, der er
tilknyttet følgende symboler.
Forholdsregel betyder at hvis du ikke overholder instruktionerne, kan du komme til skade.
Bemærk betyder at hvis du ikke overholder instruktionerne, kan dit køretøj blive
beskadiget.
4. Vigtige forholdsregler
Venligst vær opmærksom på nedenstående beskrivelse, som er nøglen til sikker kørsel.
Forholdsregel
1: Selvom Texas King Off- Roader er udstyret med fire hjul, kan køretøjet vippe. Ukorrekt drejning, kørsel
over bakker, acceleration og drejning på bakke kan medføre, at køretøjet vælter. Det er vigtigt, at man
opøver de korrekte kørefærdigheder for at undgå eventuelle uheld.
2: Selvom Texas King Off -Roader er udstyret med et unikt styresystem og er let at betjene, må du ikke
være uforsigtig, og du skal øve dig i at bruge køretøjet i overensstemmelse med denne
betjeningsvejledning.
3: Før brug skal du gøre dig selv bekendt med køretøjets funktioner.
4: Før brug skal køretøjet inspiceres, og du skal sørge for, at alle bolte og møtrikker er fastspændt.
5: Du skal huske at bære hjelm, øjenbeskyttelse, beskyttelsestøj, støvler og handsker.
6: Dette er et off - road køretøj, hvilke t betyder, at den ikke må benyttes på offentlig vej.
7: Køretøjet er bestemt for én passager, du må ikke medbringe passagerer.
8: Ved transport af køretøjet skal du tømme tanken for brændstof.
9: Du må ikke røre eller komme tæt på køretøjets roterende o g varme dele.

www.texas.dk 5

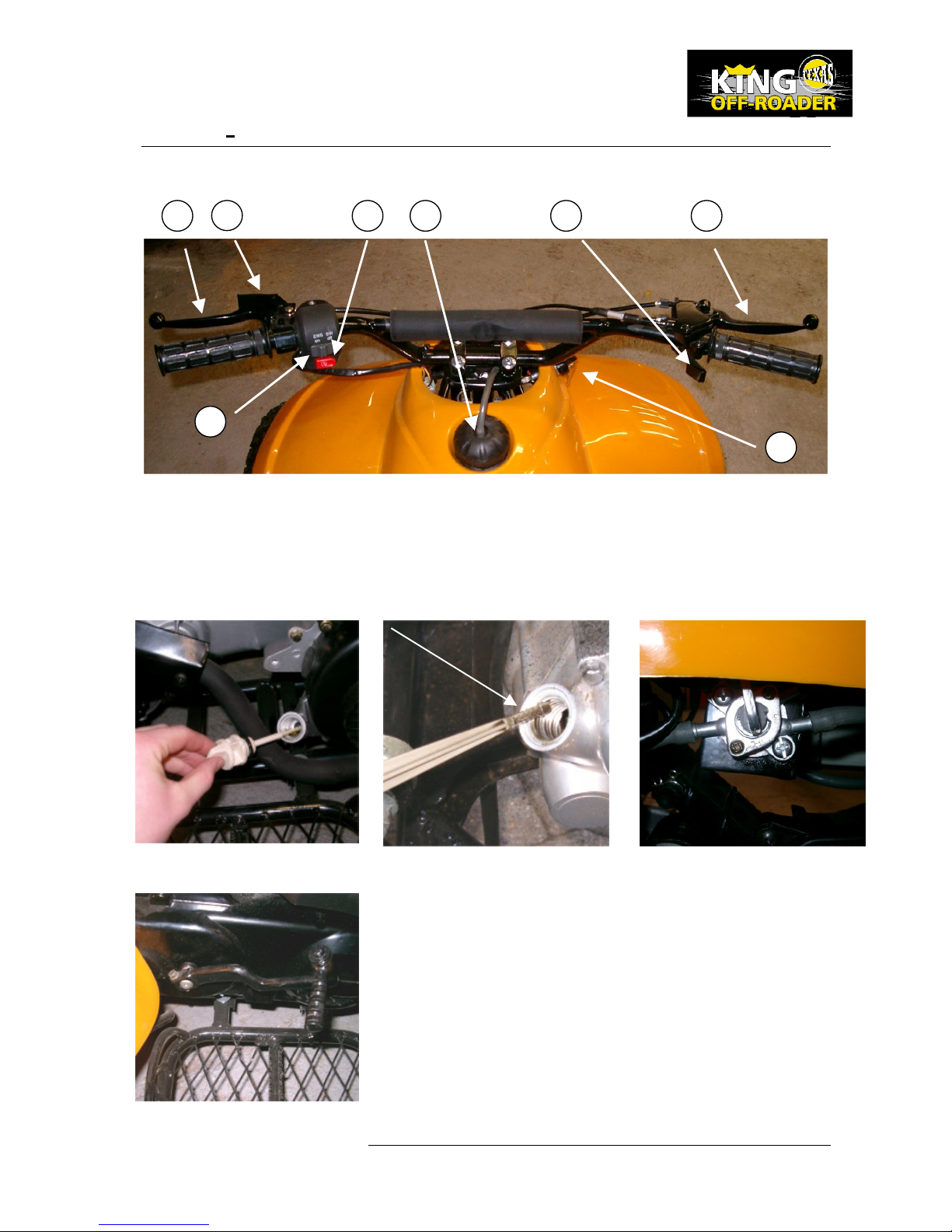

5. Før start Tegning over komponenter
Tegning nr. 1
1: Bagbremse 2: Parkeringshåndtag 3: Motor stop kontakt
4: Tændingskontakt 5: Benzindæksel 6: Gashåndtag
7: Forbremse 8: Startnøgle
Tegning n r. 2
Oliepind Olieindikator Brændstofhane
1
3
2
4
5
6
7
8
Kick start

www.texas.dk 6
6. Hovedkomponenter og dets funktioner

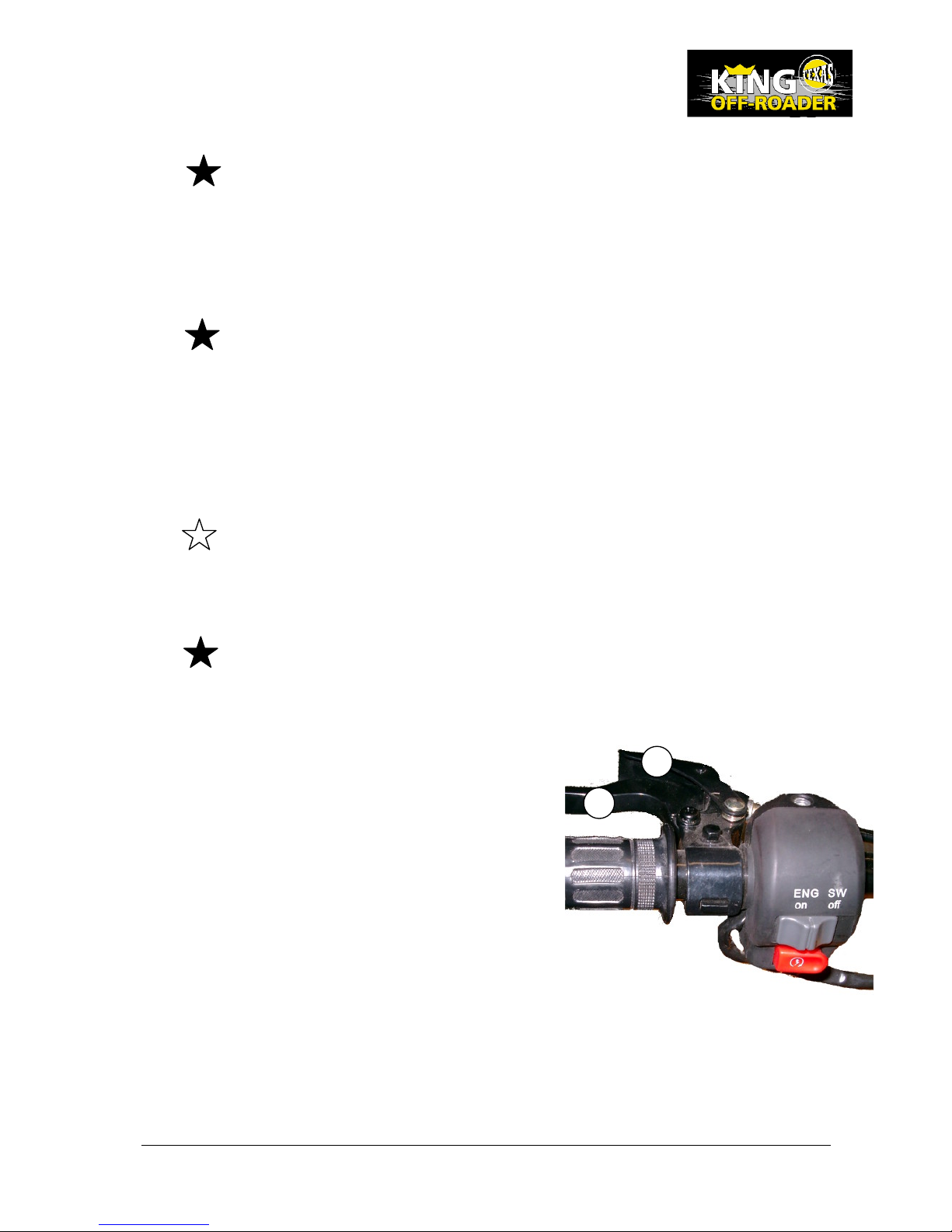

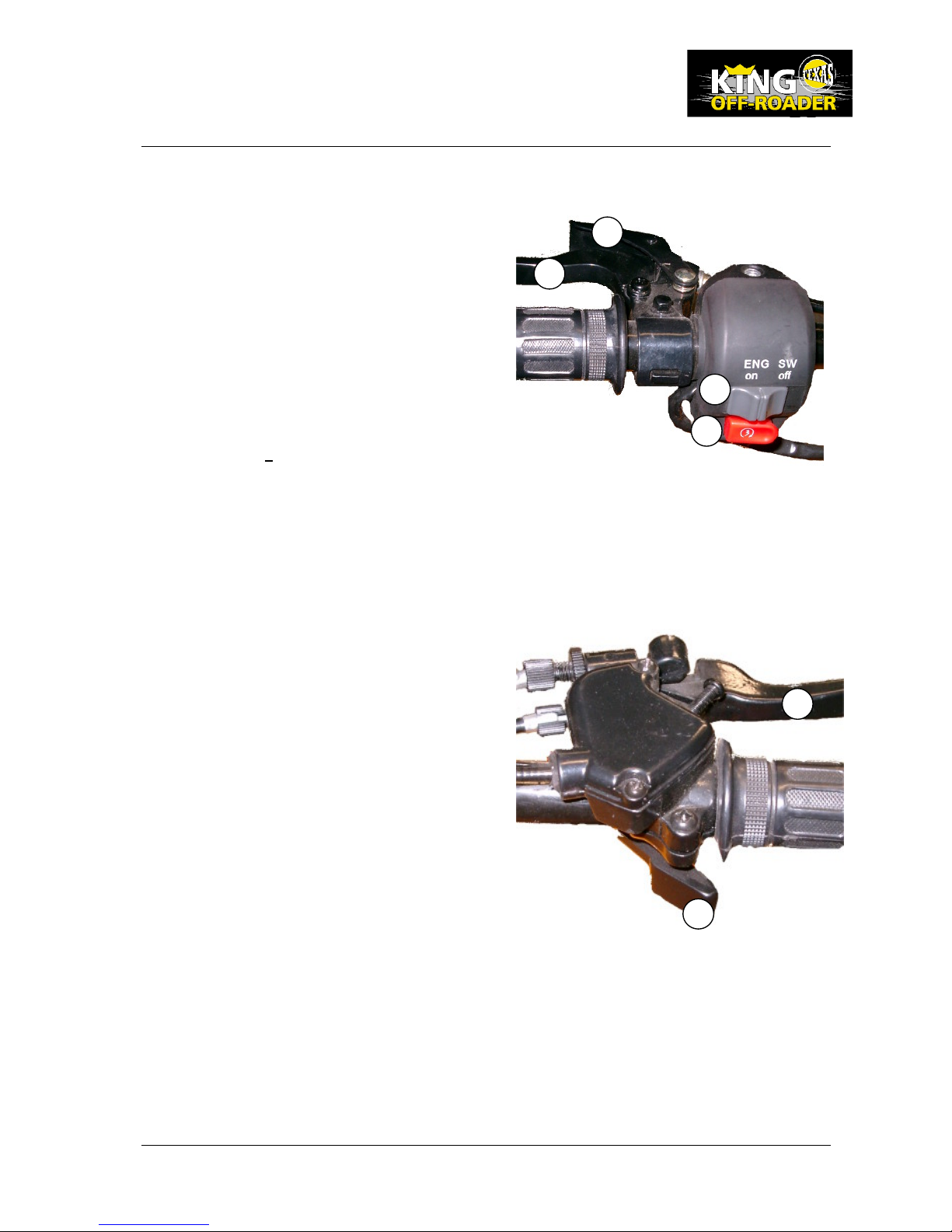

6.1. Bagbremse og parkeringsbremse
Med venstre hånd styrer du håndtaget for
bagbremsen. (1)
Parkeringsbremsen benyttes, når du
parkerer for at undgå, at køretøjet glider.
Det aktiveres ved, at du trykker låsen (2)
på forbremsehåndtaget ned og sætter det
fast i fordybningen ved at gribe fat om
forbremsen (1) og trykke håndtaget ind,
så køretøjet stopper.
6.2. Motor stop kontakt (3)
Denne kontakt har to indstillinger
ON OFF
ON : Strømmen er tilkoblet og motoren
kan starte
OFF : Strømmen er frakoblet og motoren
kan ikke starte
6.3. Start knap (4)
Start knappen bruges til at starte motoren
6.4. Gashåndtag (5)
Dette håndtag bruges til at kontrollere
hastigheden. Du giver gas ved at trykke
håndtaget fremad. Når du slipper
håndtaget, aftager gassen.
6.5. Forbremse (6)
Med højre hånd styrer du håndtaget
For forbremsen . (6)
Tegning nr. 4
3
4
1
2
Teg ning nr. 3
5
6

www.texas.dk 7
6.6. Tophastigheds reguleringsbolt
Denne bolt kontrollerer motorens omdrejning/hastighed
afhængigt af, hvor langt bolten er skruet ind eller ud. Denne
bolt kan justeres i overensstemmelse med kørerens
behov/evner.
Justeringsmetode :
a: Skru bolte n med uret og motorens kraft vil blive reduceret
b: Skru bolten imod uret og motorens kraft vil blive forøget

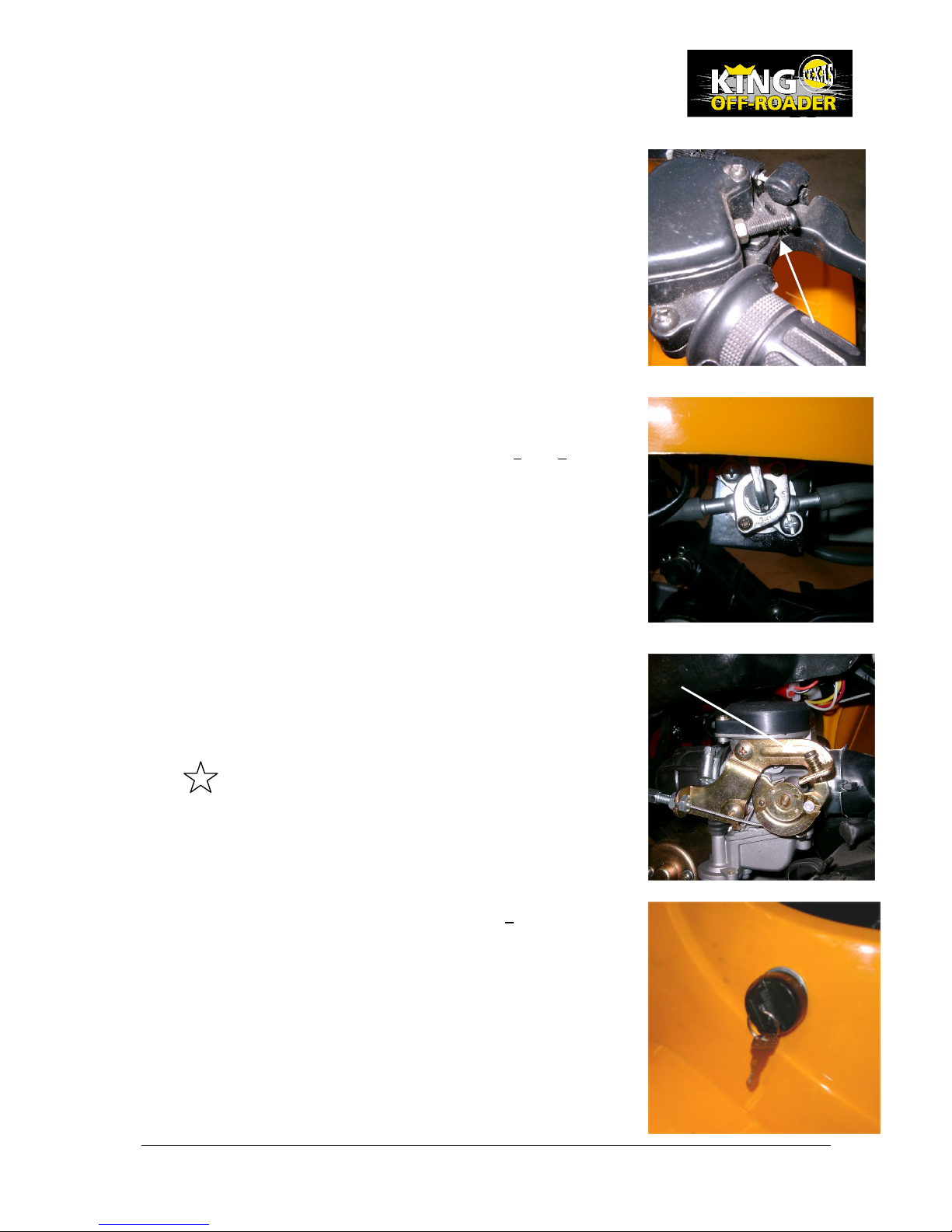

6.7. Brændstofhanen
Benzinhanen er placeret imellem brændstoftanken og
karburatoren. Hanen har tre positioner ON OFF RES.
ON (Pil på benzinh anen peger lodret ned): Brændstoffet kan
flyde frit ind i karburatoren.
OFF (Pil på benzinhanen er vandret): Brændstoffet kan ikke
flyde ind i karburatoren.
RES : (Pil på benzinhanen peger lodret op) Reservetank.
6.8. Tomgang - justeringsbolt
Denne bolt bruges til at justere motoren ved tomgang.
1: Start motoren og lad den varme op i ti minutter.
2: Skru på justeringsbolten og juster derved
omdrejningstallet indtil motoren kører jævnt og roligt.
Bemærk !
Tomgangshastigheden er blevet justeret hos din forhandler.
Som hovedregel bør du ikke foretage justeringen selv.
6.9. Tændingskontakt
Der er tre positioner i denne kontakt OFF ON og en sidste
position, der ikke har nogen funktion.
OFF: Køretøjet kan ikke starte (nøglen drejet helt til venstre)
ON: Køretøjet kan startes. (midterposition)
Sidste position har ingen funktion.

www.texas.dk 8

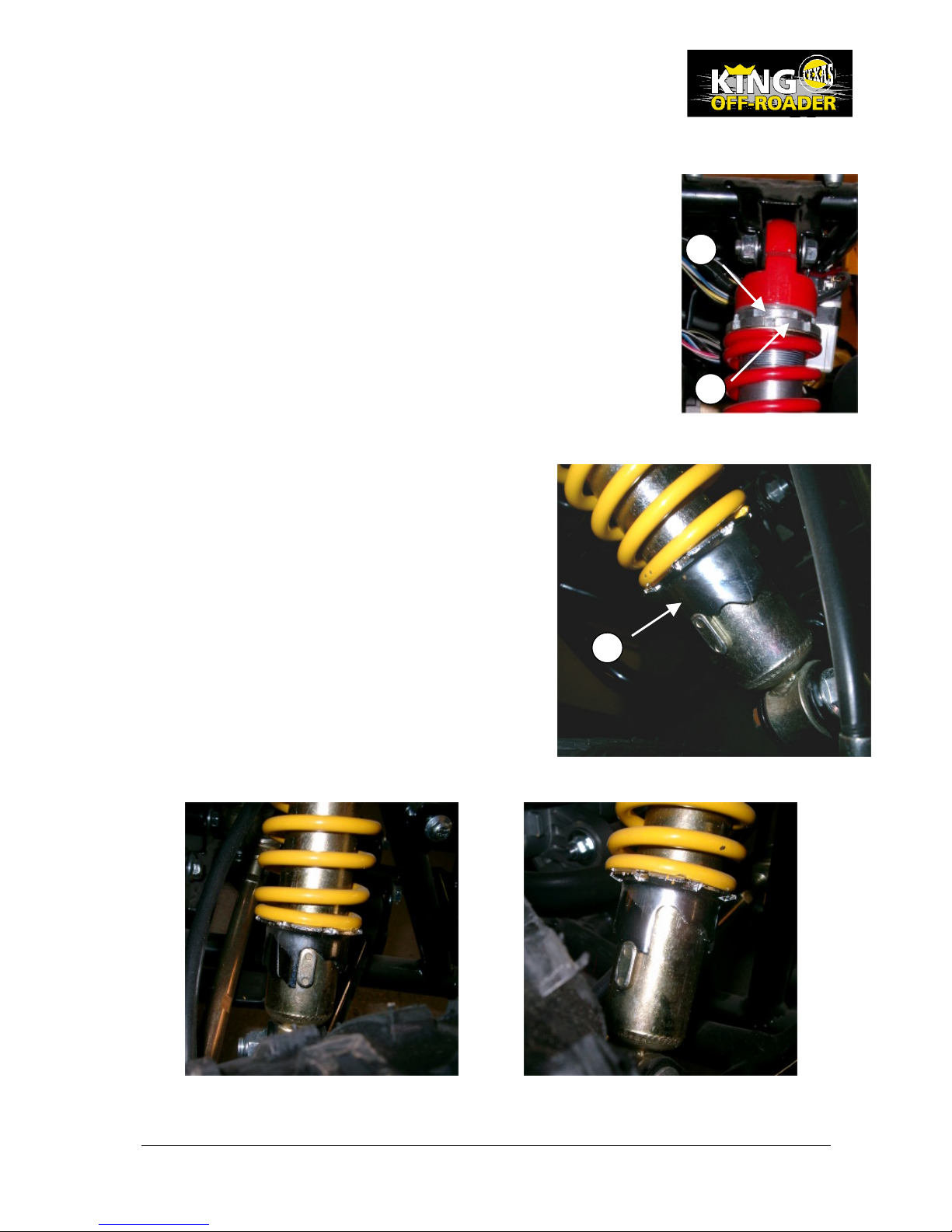

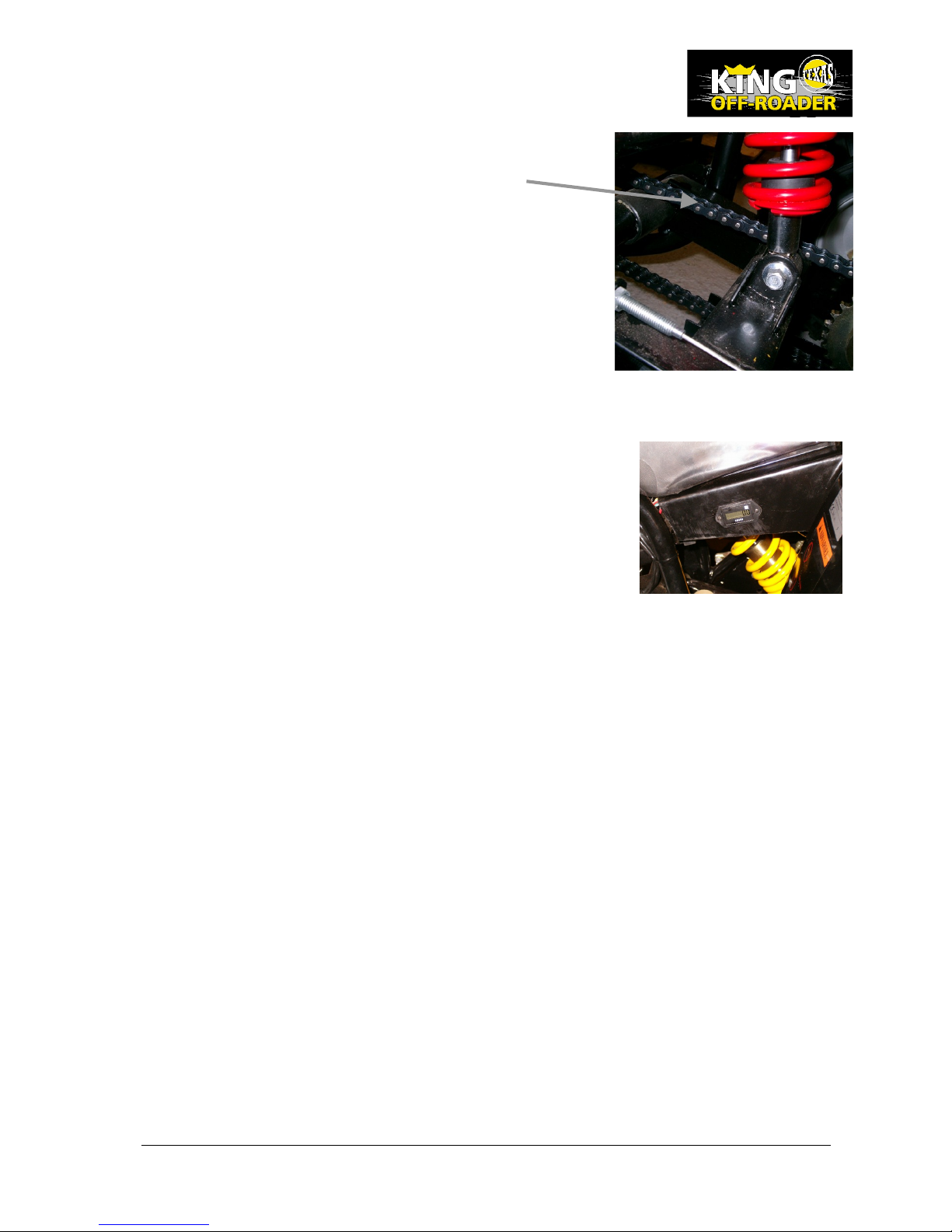

6.10 Affjedring bag
Affjedringen kan indstilles, til både blød og hård.
Fremgangsmåde:
1: Løsn den øverste bolt (1)
2: For at gøre affjedringen hårdere, spændes bol t (2) ned.
3: Når den ønskede position er opnået, spændes kontra med (1)
6.11 Affjedring for
Affjedringen kan indstilles, til både blød og hård.
Fremgangsmåde:
Drej fjederholderen (1) til den ønskede position
er nået.
Der er X position er.
Hver gang justeringen drejes et hak til venstre
bliver affjedringen et hak hårdere. Modsat bliver
den blødere hvis der drejes et hak mod højre.
Hård affjedring bruges hvis tunge personer
skal køre på køretøjet, hvor en blødere
affjedring skal væl ges hvis personen er lettere.
Ligeså hvis der køres i ujævnt terræn, bør der
vælges en blødere indstilling
1
1
2
Blød affjedring Hård affjedring

www.texas.dk 9
7. Inspektion før start
Før brug af din Texas King Off - Roader, venligst tjek nedenstående skema for at sikre, at køretøjet er i god
o g sikker tilstand for at undgå eventuelle uheld.
Komponent Tjek
Bremse 1: Bremsehåndtagets åbning og bremsesystemets pålidelighed
2: Parkeringsbremsens effektivitet
Dæk 1: Dæktrykket se side 12
Brændstof 1: Tjek om der er påfyldt brændstof og o lie
2: Tjek brændstof og olieslanger
3: Tjek for beskadigelse eller lækage af brændstof og olie
4: Tjek at låget til brændstof og olietanken sidder fast
Gashåndtag 2: Tjek at håndtaget går regelmæssigt tilbage til udgangspositionen, når det slippes
Gear kæde 1: Tjek kædens stramhed, og at den er spændt som beskrevet på side 15
2: Tjek at kæden er smurt
3: Tjek om der er synlig beskadigelse af overfladen.
Diverse 1: Tjek at alle bolte og møtrikker er fastspændt
2: Tjek om der er nogen synlig beskadigelse
8. Start og kørsel
8.1. Før start, skal du dreje brændstofhanen til ON. Drej motor stop kontakten til ON. Drej
tændingskontakten til midterposition.
Hvis motoren er kold
Tryk startknappen ind med venstre hånd. Samtidig trykker du forsigtig på gashånd taget.
Dermed starter motoren.
Bemærk
1: For at undgå at tære meget på batteriet, må startknappen kun trykkes ind i 5 sekunder,
og der må kun forsøges tre gange i træk. Hvis motoren ikke er startet efter tre gange, vent i
ca. to minutter, prøv dereft er igen.
2: Startknappen må ikke røres, efter maskinen er startet.
3: Når motoren er startet, drej chokeren til midterposition i ca. 30 sekunder.
4: Efter de 30 sekunder, drej chokeren til nederst position, fortsæt med opvarmningen til
motoren går i norm al tomgang.

www.texas.dk
10
Hvis motoren er varm
Se 8.1
Forholdsregel
1: Start ikke motoren indendørs.
2: Slip gashåndtaget umiddelbart efter motoren er startet
8.2. Kørsel
Efter at motoren har kørt i 30 - 40 sekunder, aktiveres gashåndtaget, derved sættes køretøjet
i gang .
Forholdsregel
1: Sørg altid for at have dine fødder på fodpladen under kørsel.
8.3. At dreje
Undgå at dreje med for høj hastighed.
8.4. At bremse
Hvis det er nødvendigt at bremse på ujævn vej, skal du bremse så langsomt som muligt, så
du ikke vælter.
Bem ærk
1: For - og bagbremse skal bruges samtidig.
8.5. At parkere
Aktiver parkeringsbremsen.
Forholdsregel
Du må ikke røre motoren og udstødningsrøret, når de er varme.
8.6. Parkeringsbremse
Hvis du ønsker at parkere køretøjet på en
skråning, har du brug for parkeringsbremsen.
Pres bremsehåndtaget(1) og vip låsepalen(2)
ned, så den blokere for frigangen på
bremsehåndtaget (1), og slip derefter
bremsehåndtaget(1).
Når du ønsker at løsne bremsen igen, skal du
tage fat i bagbremsehåndtaget (1), og
park eringsbremse håndtaget vil med det samme
hoppe ud.
1
2

www.texas.dk
11
9. Vedligeholdelse
9.1. Vedligeholdelsesskema
Ved vedligeholdelse af din Texas King Off-Roader, skal du kontakte din lokale forhandler. Såfremt du
besidder den relevante tekniske viden og værktøj, kan du foretage vedligeholdelse i overensstemmelse
med nedenstående skema
Bemærk
Skemaet nedenfor er baseret på normal kørsel. Hvis du ofte kører med ekstra høj fart i
områder, som er usædvanlig støvede, er det nødvendigt at foretage vedligeholdelse oftere
end angivet i skemaet.
5 timer
Luftfilter Renses efter behov
Smøring Alle smørenipler og kabler
Kæde Smøres
Bremsevæske Kontrolleres

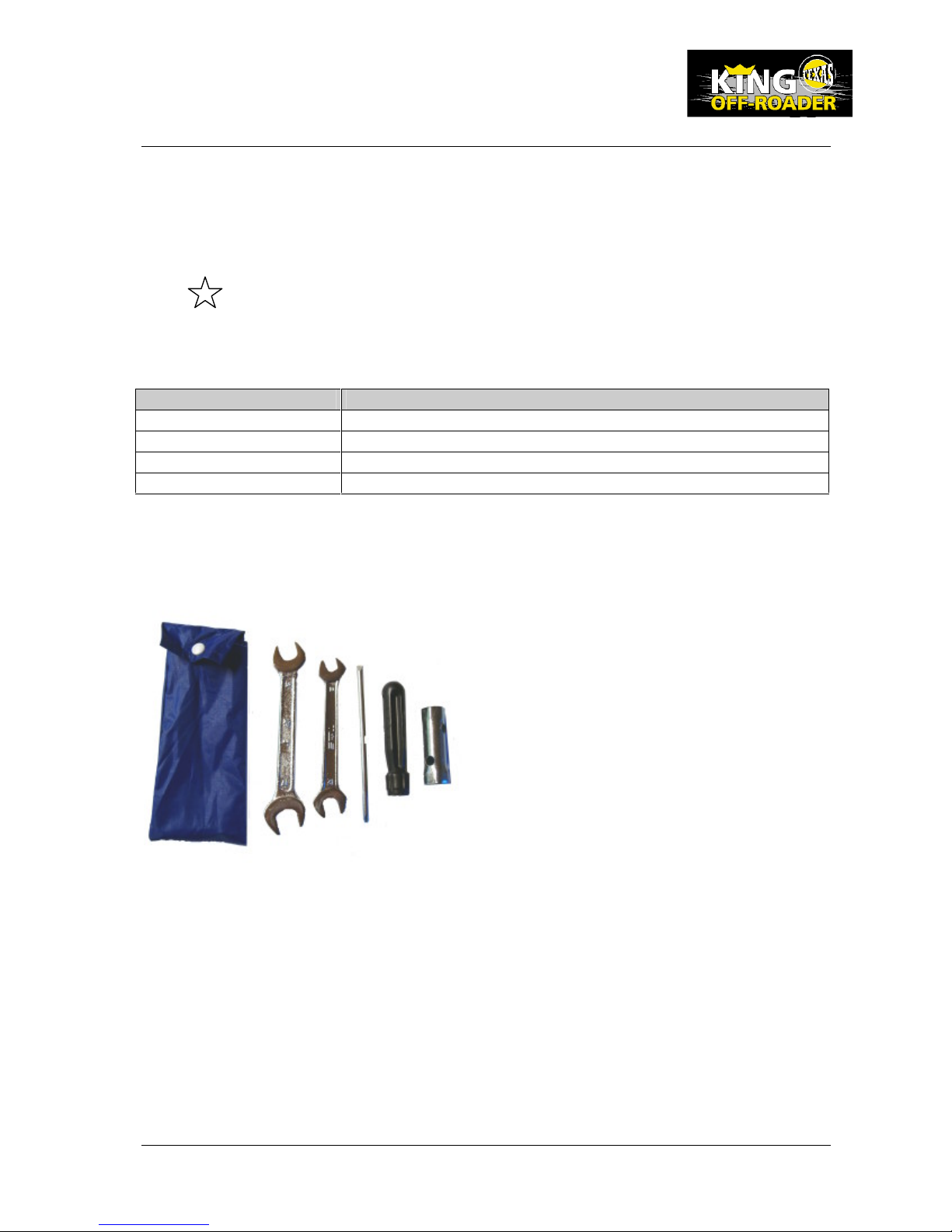

9.2. Vedlagt værktøj
Der medfølger en pose med værktøj, så du kan udføre simpel vedligeholdelse.
1: Pose 2: Skruenøgle 14x17 3: Skruenøgle 10x12
4: Pind/skruetrækker 5: Håndtag 6: Skruenøgle

www.texas.dk
12
9.3. Dæk
9.3.1 Dækkets tilstand.
Dækket skal udskiftes, hvis dybden af mønsteret på dækket er 4 mm eller derunder.
Forholdsregel
Hvis du bruger meget s lidte dæk, når du kører på din Off - Roader, vil modstandskraften
være lille, og dette kan medføre, at du glider, og at maskinen bliver svær at styre.
9.3.2 Dæktryk
Mål dæktrykket når dækket er koldt, ellers får du ikke det korrekte resultat. Hvis du kører
med ukorrekt dæktryk, vil det påvirke din kørsel, mobilitet, bremsning og levetid på dækket.
Du skal sikre, at dæktrykket er 7 Psi ved blødt underlag og 14 Psi ved hårdt underlag.
Forholdsregel
Dæktrykket må ikke være for højt eller for lavt. Hvis det er for h øjt, kan dækket springe og
beskadige personer. Det vil også påvirke styringen og kontrollen af maskinen.
Hvis dæktrykket er for lavt, vil det medføre ukorrekt kørsel, hjulet vil slide på hjulkransen, og
dette kan forårsage uheld eller ødelægge dækket og hj ulkransen.
Trykket på alle hjul skal være ens, så det ikke påvirker kørslen.
9.4 Problemløsning
Hvis du har nedenstående problemer, kan de forsøges løst i overensstemmelse med
nedenstående skema. Hvis dette ikke hjælper, skal du kontakte din lokale forhandler.
Problem Årsag: Problemløsning
Svært at starte
motoren
1. Brændstofslangen og filtret
er stoppet.
2. Defekt tændrøret.
3. Tændingssystemet defekt.
4. Manglende strøm
1. Rens eller udskift brændstofslangen eller
filteret.
2. Rens eller udskift tændrøret.
3. Kontakt den lo kale Texas forhandler.
4. Oplad batteri, hvis der ikke er strøm på.
Manglende power 1. Blokeret brændstoftilførsel
2. Luftfilteret stoppet.
1. Rens brændstof tilførsel.
2. Rengør eller udskift, hvis det er
nødvendigt.
Bremsen virker
ikke korrekt
1. Skidt/mudder/vand på
bremsen
2. Skivebremse er fedtet ind i
olie.
1. Rengør bremser
2. Rens bremseskive og
bremsebelægninger.
Dårlige styre
egenskaber
1. Uens dæktrykket
2. Defekt styretøj
1. Juster dæktryk i alle 4 dæk henhold til
9.3.2
2. Kontakt den lokale Texas forhandler.

www.texas.dk
13
9.5 B rændstof
Brug blyfrit benzin oktan 95
Det er vigtigt at tjekke mængden af brændstof regelmæssigt og påfylde, hvis der ikke er nok
brændstof på.
Forholdsregel
Sørg for altid at skrue låget til brændstoftanken fast efter påfyldning.
Der må ikke fyldes så meget på, at det når helt op til tankens påfyldningsrør.
Du må ikke ryge, mens du påfylder.
Undgå at påfylde når motoren er varm.
9.6. Bremser
Justeringen skal udføres ved hjælp af forbremsens justeringsbolte, se tegning nr. 15. Efter
justering skal du med hånden gribe om håndtaget, indtil håndtaget strammes.
Forbremse
Højre forbremse
Venstre forbremse
Tegning nr. 15

www.texas.dk
14
Bagbremse
Justeringsskrue 1
Justeringsskrue 2
Forholdsregel
Efter justering, skal du altid tjekke bremserne effektivitet.
For og bagbremsen skal justeres ens.
9.7. Oliepåfyldning
9.7.1 Tjek olieniveau
Du skal altid tjekke olieniveauet før start.
Skru skruen, der indikerer olieniveauet af, tør målepinden
af, skru den i igen, og tjek der efter niveauet. Olieniveauet
skal være imellem den øverste og nederste linie af skalaen.
Hvis den er under dette niveau, skal du påfylde med olie op
til den øverste linie. Du må ikke fylde over den øverste linie.
Sæt skruen på plads efter påfyldning og ren gør efter dig.

www.texas.dk
15
9.7.2 Skift olien ifølge serviceskema side 18.
Fremgangsmåde:
Afmonter motorens bundprop, og tøm olien over i en passende beholder.
Aflever olien på din lokale nærgenbrugsstation.
Bemærk
For meget eller for l idt olie vil påvirke motorens ydelse. Derfor er det vigtigt, at du holder
olieniveauet indenfor de to linier.
9.7.3 Olie anbefaling
Vi anbefaler motorolie i viskositeten 15W/40. Der skal tages forbehold for de områder og
klima Texas King Off- Roader benytt es i.
9.8. Smørelse og justering af gearkæden.
Du skal ofte smøre kæden med kædeolie eller kædespray.
Dette skal gøres mindst én gang om måneden, eller efter
behov. Du skal fjerne forbindelsesledet på kæden,
hvorefter du kan du fjerne kæden. Vask først vaske kæden
ren. Derefter skal du smøre den ind med kædeolie eller
kædespray. Til sidst skal du montere kæden. Hvis du ofte
bruger din Texas King Off - Roader i støvede og våde områder,
skal du ofte vaske og smøre kæden.
Forholdsregel
Du skal sørge for, at forbindelsesleddet bliver sat korrekt på plads, når du sætter kæden på
plads. Hvis denne ikke bliver korrekt monteret, kan kæden ryge af, når du benytter din
Texas
King Off -Roader. Åbningen i kædeleddet skal være modsat kædens kørselretning.

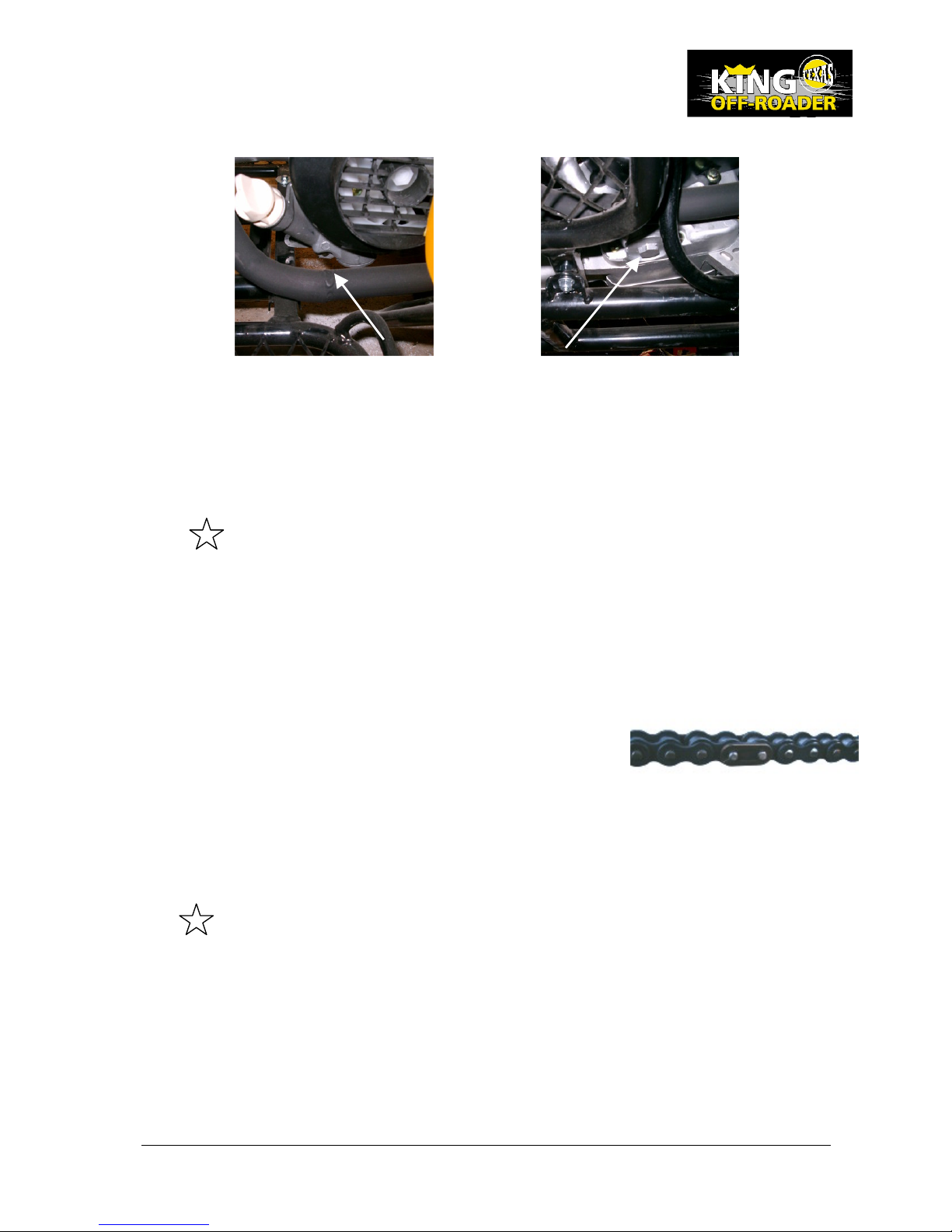

Kædens forbindelsesled

www.texas.dk
16
9.8.1 Jus tering
Du skal justere kæden til en frigang på 10 - 15 mm.
Følg følgende procedure:
1: Skru bolten og møtrikken på kædehjulets bøsning
løs, så kæden løsnes
2: Skru låsebolten på kædeholderen løs og juster bolt
på kædeholderen til den korrekte spænding er nået
3: Skru bolten og møtrikken på kædehjulets bøsning
fast
4: Skru låsebolten på kædeholderen fast
9.9 Timetæller
Timetælleren er monteret på venstre sidedæksel. for at
opretholde den 3 års reklamationsret er det vigtigt at over -
holde de timeintervaller der er fastlagt for service eftersyn.

www.texas.dk
17
10. Specifikationer
Beskrivelse Specifikationer
Længde (mm) 1390
Bredde 870
Højde 826
Akselafstand 960
Frihøjde 120
Afstand mellem forhjul 810
Afstand mellem baghjul 780
Størrelse på maskinen
Vægt 100 kg
Type 1E40FM
Luftindsprøjtningssystem Luft ventil
Cylinder 1
Cylinderdiameter 40 mm
Kompressionsforhold 7:1
Luftfilter Skumfilter
Motor
Effekt 2,2 k W / 6000 omdr / min
Kæde type 10A
For- og bagbremse For: T romle Bag: Skive
Chassis
For- og baghjul For:14.5x7- 6.30 - Bag 14.5x7 - 6.30
Tænding CDI
Elektrisk kredsløb Tændrør U22FS -U
Brændstof 3,5 l
Mængde Olie 1.1 l

www.texas.dk
18
1. Contents
2. Warnings 19
3. Symbols 20
4. Important precautions 20
5. Bef ore start - Drawing of parts 21
6. Ma in parts and their function 22
7. Inspection before start 25
8 Start and operation 25
9. Maintenance 27
10. Specifications 33

www.texas.dk
19
2. Warning
This Texas King Off - Roader can be dangerous to use.
It may happen that you tilt or collide even during routine operation e.g. by turning, running up and
down hills or passing obstacles if you dont ride your vehicle in accordance with the conditions.
Serious injury may appear if you dont respect the f ollowing safety guidelines:
WARNING Always read the user manual before operating your King Off-Roader.
Do not use your King Off - Roader, until you have received thorough instruction.
Children under the age of 8 years must not use King Off -Roader.
T exas King Off - Roader is designed and constructed for one person only. Due to the structure and
shape of the seat, it is not safe to be more than one person on the vehicle.
Incorrect tyre pressure or overload (max. 60 kg) may result in you losing control o f the vehicle.
Correct tyre pressure, see page 12.
You must not use King Off - Roader on public roads or pavements. Avoid carrying out stunts like
jumps or two - wheel driving.
Always carry a motor helmet, eye protection, protection clothing, boots and gloves.
Never use the machine under influence of alcohol, drugs or medicine.
Never ride your vehicle in a standing position you may get serious hurt in case of a fall.
Always check that bolts and nuts are fastened before start.
Only use original acc essories and spare parts. Mounting of non - approved parts may cause
increased risk of injury and damage. Any responsibility for accidents or other damage caused by
mounting of unoriginal parts will be denied.
We reserve the right for misprints and techn ical changes.

www.texas.dk
20
3. Symbols
Read this manual thoroughly and draw extra attention to the information linked to the following symbols:
Precaution means that if you dont respect the instructions youmay get hurt.
Note means that if you dont respect the instructions your vehicle may be damaged.
4. Important precautions
Please draw attention to the below description, this is the key to safe operation.
Precaution
1: Even though Texas King Off - Roader has been equipped with four wheels, the vehicle can tip. Incorrect
turning, running over hills, acceleration and turning on hills may result in the vehicle falling over. It is
important that you practise correct operation abilities in order to avoid accidents.
2: Even though Texas King O ff - Roader has been equipped with a unique control system and is easy to
operate, you must always be careful and practice the operation of the vehicle in accordance with this
manual.
3: Before use you shall familiarize yourself with the functions of the vehicle.
4: Before use you shall inspect the vehicle and make sure that all bolts and nuts are tightened.
5: You shall always carry helmet, eye protection, protection clothing, boots and gloves.
6: This is an off - road vehicle, which means that it must not be used on public road.
7: The vehicle is constructed for one passenger, you must not carry a passenger.
8: When transporting the vehicle you must empty the tank for fuel.
9: You must not touch or get close to the rotating and warm parts of the veh icle.
