2. Advarsler
Denne Texas King Off- Roader kan være farlig at benytte.
Det kan forekomme, at du vælter eller kolliderer, selv under rutinekørsel fx ved at dreje, køre op og
ned ad bakker eller over forhindringer, såfremt du ikke kører efter forholdene.
Alvo rlig skade kan forekomme, hvis du ikke overholder følgende sikkerhedsanvisninger:
ADVARSEL - Læs altid betjeningsvejledningen før brug af din King Off -Roader.
Benyt ikke din King Off - Roader, før du har fået grundig instruktion.
Børn under 16 år må ikke benytte de nne King Off -Roader.
Texas King Off - Roader er designet og konstrueret til én person. Sædets struktur og udformning
gør, at det ikke er sikkert at være mere end én person på køretøjet.
Ukorrekt dæktryk eller overlast (max. 60 kg) kan resultere i, at du m ister kontrollen over køretøjet.
Korrekt dæktryk se side 12.
Du må ikke benytte King Off -Roaderen på offentlig vej eller fortov. Prøv aldrig på at foretage
stunts, såsom hop eller at køre på to hjul.
Bær altid en motorcykelhjelm, øjenbeskyttelse, b eskyttelsestøj og støvler.
Benyt aldrig maskinen, hvis du er under påvirkning af alkohol, narkotika eller medicin.
Kør aldrig stående på maskinen, du kan komme alvorligt til skade, hvis du falder af.
Check altid før start, at bolte og møtrikker er fast spændte.
Brug kun originalt tilbehør og reservedele. Montering af ikke - godkendte dele kan medføre forøget
risiko, og er derfor ikke lovligt. Ethvert ansvar fraskrives ved ulykke eller anden skade, som
forårsages pga. montering af uoriginale dele.
Ved ko nstruktionsændringer fx ændring af motorens ydeevne, bortfalder reklamationsretten.
Der tages forbehold for trykfejl og eventuelle tekniske ændringer.
Reklamation:
Dette produkt er garanteret imod fejl i fremstillingen i en periode på 2 år gældende fra købsdagen.
Husk at gemme din kvittering som bevis på købet. Reklamationsretten gælder ikke naturligt slid samt
ukyndig behandling, manglende vedligeholdelse, overlast, uoriginale reservedele, misbrug og
skødesløs behandling. Serviceeftersyn skal foretages af autoriseret værksted og ifølge skema.

www.texas.dk 4
3. Symboler
Læs denne betjeningsvejledning grundigt igennem, vær specielt opmærksom på den information, der er
tilknyttet følgende symboler.
Forholdsregel betyder at hvis du ikke overholder instruktionern e, kan du komme til skade.
Bemærk betyder at hvis du ikke overholder instruktionerne, kan dit køretøj blive
beskadiget.
4. Vigtige forholdsregler
Vær opmærksom på nedenstående beskrivelse, som er nøglen til sikker kørsel.
Forholdsregel
1. Sel vom Texas King Off-Roader er udstyret med fire hjul, kan køretøjet vippe. Ukorrekt drejning,
kørsel over bakker, acceleration og drejning på bakke kan medføre, at køretøjet vælter. Det er
vigtigt, at man opøver de korrekte kørefærdigheder for at undgå even tuelle uheld.
2. Selvom Texas King Off - Roader er udstyret med et unikt styresystem og er let at betjene, må du
ikke være uforsigtig, og du skal øve dig i at bruge køretøjet i overensstemmelse med denne
betjeningsvejledning.
3. Før brug skal du gøre dig selv bekendt med køretøjets funktioner.
4. Før brug skal køretøjet inspiceres, og du skal sørge for, at alle bolte og møtrikker er fastspændt.
5. Du skal huske at bære hjelm, øjenbeskyttelse, beskyttelsestøj og støvler.
6. Dette er et off - road køretøj, hvilket betyde r, at den ikke må benyttes på offentlig vej.
7. Køretøjet er bestemt for én passager, du må ikke medbringe passagerer.
8. Ved transport af køretøjet skal du tømme tanken for brændstof.
9. Du må ikke røre eller komme tæt på køretøjets roterende og varme dele.

www.texas.dk 5
5. Før start Tegning over komponenter

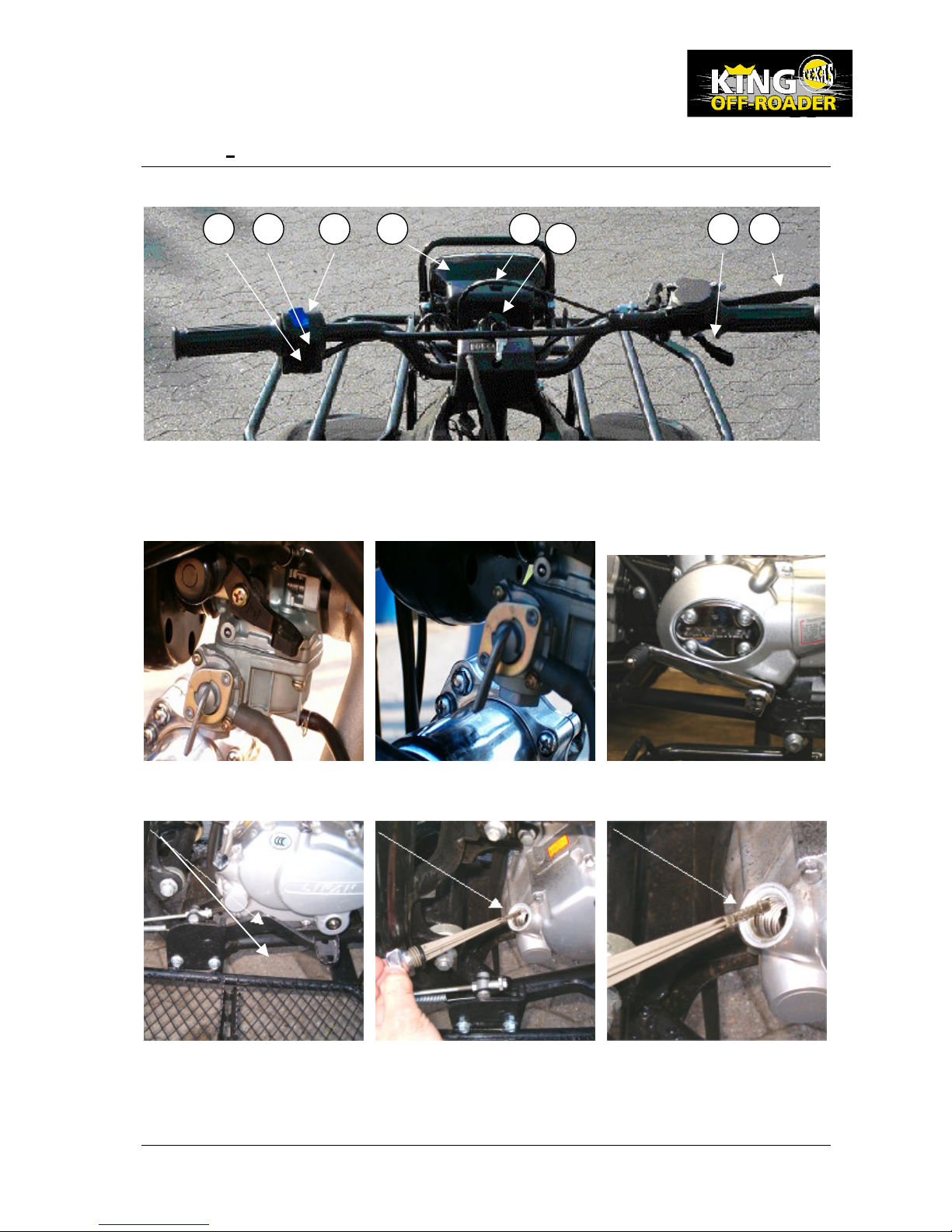

Tegning nr. 1
1: Startknap 2: Motorstopkontakt 3: Lyskontakt 4: Forlygte
5: Frigears lampe 6: Tændingskontakt 7: Gashåndtag 8: Forbremse og parkeringshåndtag
Tegning nr. 2
Choker Brændstofhane Gear pedal
Tegning nr. 3
Bagbremse pedal Oliepind Olieindikator
1
2
3
4
5
6
7
8

www.texas.dk 6
6. Hovedkompo nenter og dets funktioner

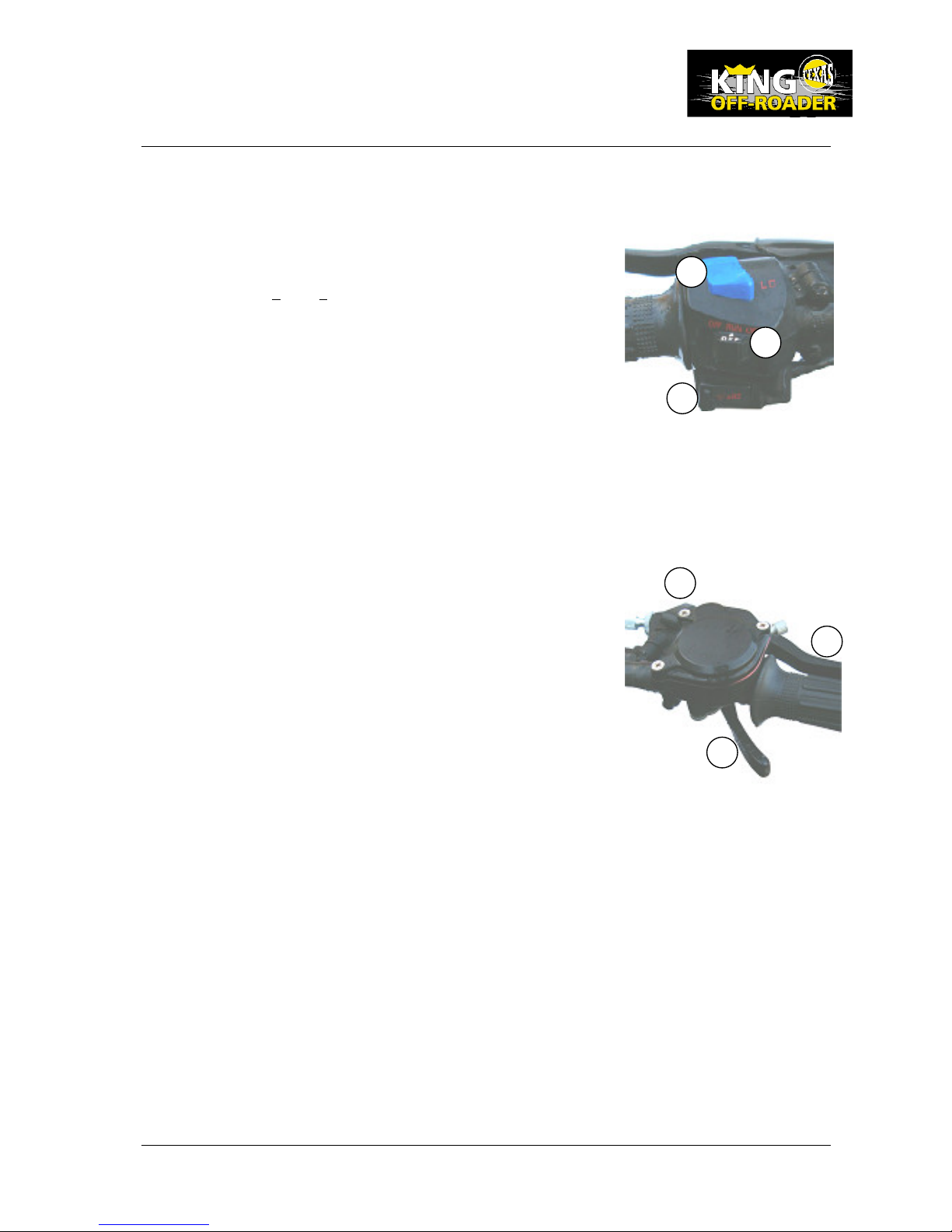

6.1. Lyskontakt (1)
Med denne kontakt kan du skifte mellem nær - og fjernlys.
6.2. Kontakt til stop af motor (2)
Denne kontakt har tre indstillinger
OFF RUN OFF.
RUN : Strømmen er tilkoblet og motoren kan starte.
OFF : Strømmen er frakoblet og motoren kan ikke starte.
6.3. Startknap (3)
Startknappen bruges til at starte motoren.
6.4. Frigears lampe (se tegning nr. 1, pos. 5)
Denne lampe lyser, når motoren står i frigear.
6.5. Gashåndtag (4)
Dette håndtag bruges til at kontrollere hasti gheden.
Du giver gas ved at trykke håndtaget fremad.
Når du slipper håndtaget, aftager gassen.
6.6. Forbremse og parkeringsbremse
Med højre hånd styrer du håndtaget for forbremsen. (5)
Parkeringsbremsen benyttes, når du parkerer, for at
undgå at køretøjet glider. Det aktiveres ved, at du trykker
låsen (6) på forbremsehåndtaget ned og sætter det fast i
fordybningen ved at gribe fat om forbremsen (5) og
trykke håndtaget ind, så køretøjet stopper.
2
1
3
4
Tegning nr. 4
Tegning nr. 5
5
6

www.texas.dk 7

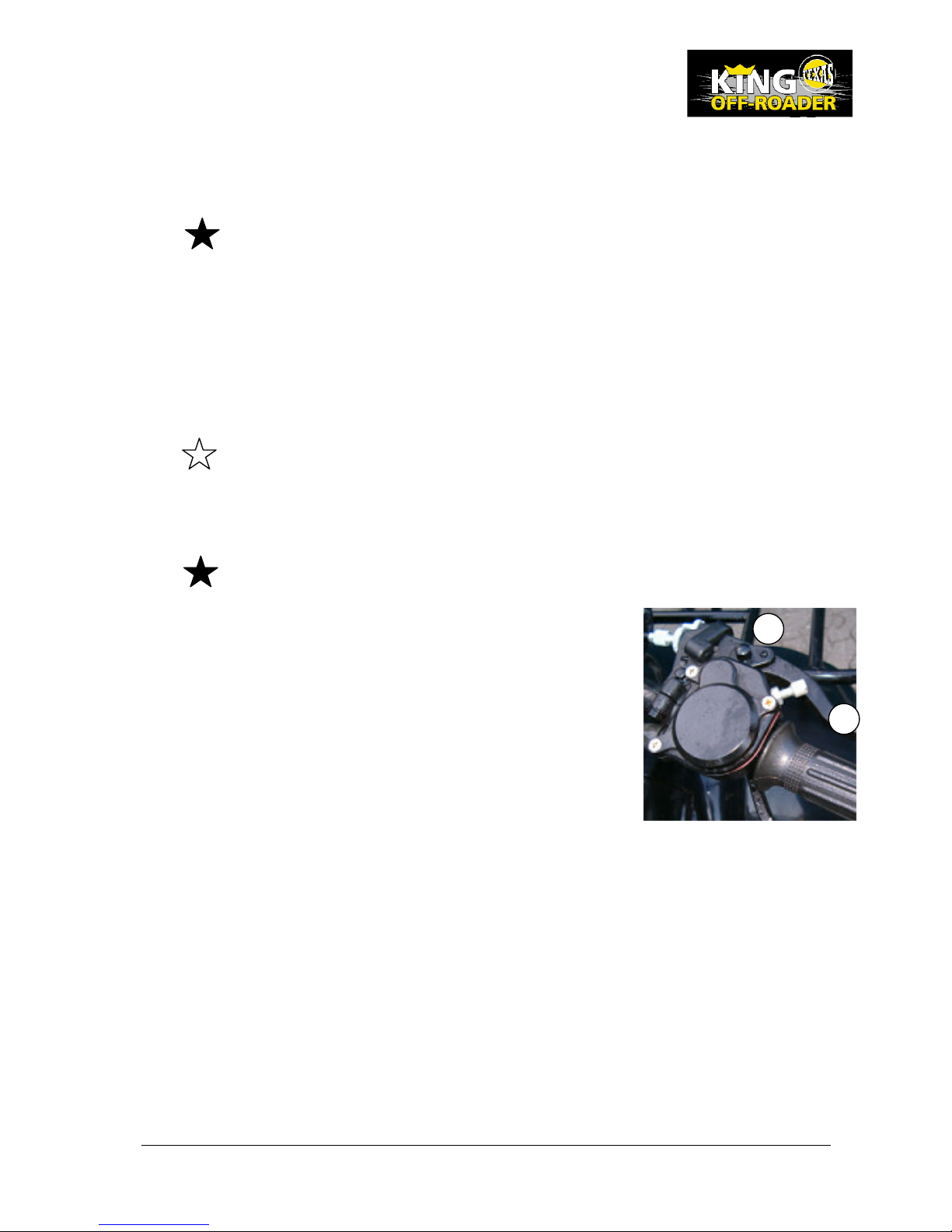

6.7. Tophastigheds reguleringsbolt
Denne bolt kontrollere r motorens omdrejning/hastighed
afhængigt af, hvor langt bolten er skruet ind eller ud.
Denne bolt kan justeres i overensstemmelse med kørerens
behov/evner.
Justeringsmetode :
a: Skru bolten med uret og motorens kraft vil blive reduceret.
b: Skru bolten imod uret og motorens kraft vil blive forøget.
6.8. Brændstofhanen
Benzinhanen er placeret imellem brændstoftanken og
karburatoren. Hanen har to positioner ON OFF.
ON (Pil på benzinhanen peger lodret op): Brændstoffet
kan flyde frit ind i karburatoren .
OFF (Pil på benzinhanen er vandret): Brændstoffet kan
ikke flyde ind i karburatoren.
6.9. Gearpedal
Denne pedal bruges til at skifte gear.
Efter du har startet motoren, skubber du pedalen ned en
enkelt gang med venstre fod, derved påbegyndes 1. gear.
Ønsker du at skifte til et højere gear, skal du skubbe pedalen
ned, hvorved skifter du til 2. gear osv. Hvis du ønsker at
geare ned, skal du løfte pedalen op, og derved skifter du
fra fx 3. gear til 2. gear osv. For at komme i bakgear, skal
off -roader en holde helt stille, motoren gå i tomgang og
være i frigear. Træd herefter gearpedalen ned med venstre
hæl.
6.10. Fodbremsepedal (bagbremsen)
For at aktivere bagbremsen, trædes fodpedalen i højre side
ned.

www.texas.dk 8
6.11. Choker
Når chokeren er placeret i opret stilling, er den aktiveret, så
du kan starte motoren i kold tilstand. Når chokeren er i
midterstilling, er chokeren halvt aktiveret.
Chokeren er slået fra, når den nede.
6.12. Tomgang - justeringsbolt
Denne bolt bruges til at justere motoren ved tomg ang.
1: Start motoren og lad den varme op i ti minutter.
2: Skru justeringsbolten ind eller ud og omdrejningerne vil gå
op eller ned.
Bemærk !
Tomgangshastigheden er blevet justeret hos din forhandler.
Som hovedregel bør du ikke foretage justeringen selv.
6.13. Tændingskontakt
Der er tre p ositioner i denne kontakt OFF ON og (lys).
OFF: Køretøjet kan ikke starte.
ON: Køretøjet kan startes.
: T ænder forlyset.

www.texas.dk 9
7. Inspektion før start
Før brug af din Texas King Off - Roader, venligst tjek nedenstående skema for at sikre, at køretøjet er i god
og sikker tilstand for at undgå eventuelle uheld.
Komponent Tjek
Bremse 1: Bremsehåndtagets åbning og bremsesystemets pålidelighed
2: Parkeringsbremsens effektivitet
Dæk 1: Dæktrykket se side 12.
Brændstof 1: Tjek om der er på fyldt brændstof og olie
2: Tjek brændstof og olieslanger
3: Tjek for beskadigelse eller lækage af brændstof og olie
4: Tjek at låget til brændstof og olietanken sidder fast
Gashåndtag 1.: Tjek at håndtaget går regelmæssigt tilbage til udgangspositionen, når det slippes
Gearkæde 1: Tjek kædens stramhed, og at den er spændt som beskrevet på side 15
2: Tjek at kæden er smurt
3: Tjek om der er synlig beskadigelse af overfladen.
Diverse 1: Tjek at alle bolte og møtrikker er fastspændt
2: Tjek om der er nogen synlig beskadigelse
8. Start og kørsel
8.1. Før start, skal du dreje brændstofhanen til ON. Drej motorstop kontakten til RUN. Drej
tændingskontakten til ON. Dermed tændes frigearslampen.
Start altid i frigear.
Hvis motoren er kold
a: Drej chokeren til lodret position ( se 6.11, side 8 )
b: Tryk startknappen ind med venstre hånd. Samtidig trykker du forsigtigt på gashåndtaget.
Dermed starter motoren.
Bemærk
1: For at undgå at tære meget på batteriet, må startknappen kun trykkes ind i 5 sekunder,
og der må kun forsøges tre gange i træk. Hvis motoren ikke er startet efter tre gange, vent
i ca. to minutter, prøv derefter igen.
2: Startknappen må ikke røres, efter maskinen er startet.
3: Når motoren er startet, drej chokeren til midterpositi on i ca. 30 sekunder.
4: Efter de 30 sekunder, drej chokeren til nederste position, fortsæt med opvarmningen til
motoren går i normal tomgang.
Hvis motoren er varm
Se 8.1.b.
Forholdsregel
1: Start ikke motoren indendørs.
2: Slip gashåndtaget umiddelb art efter motoren er startet.

www.texas.dk
10
8.2. Kørsel
Efter at motoren har kørt i 30 - 40 sekunder, sætter du køretøjet i gear med venstre fod. Tryk
gradvist på gashåndtaget, derved sættes køretøjet i gang.
Forholdsregel
1: Tryk ikke for hårdt på gashåndtaget efter akti vering af gear pedalen.
2: Sørg altid for at have dine fødder på fodpladen under kørsel.
8.3. At dreje
Undgå at dreje med for høj hastighed.
8.4. At bremse
Hvis det er nødvendigt at bremse på ujævn vej, skal du bremse så langsomt som muligt, så
du ikke vælter.
Bemærk
1: For - og bagbremse skal bruges samtidig.
8.5. At parkere
Aktiver parkeringsbremsen.
Forholdsregel
Du må ikke røre motoren og udstødningsrøret, når de er varme.
8.6. Parkeringsbremse
Hvis du ønsker at parkere køretøjet på en skråning,
har du brug for parkeringsbremsen.
Pres bremsehåndtaget(2) og vip låsepalen(1) ned,
så den blokerer for frigangen på bremsehåndtaget (2),
og slip derefter bremsehåndtaget(2).
Når du ønsker at løsne bremsen igen, skal du tage
fat i forbremsehåndtaget (2), og parkeringsbremse håndtaget
vil med det samme hoppe ud.
1
2

www.texas.dk
11
9. Vedligeholdelse
9.1. Vedligeholdelsesskema
Ved vedligeholdelse af din Texas King Off -Roader, skal du kontakte din lokale forhandler. Såfremt du
besidder den relevante tekniske viden og værk tøj, kan du foretage vedligeholdelse i overensstemmelse
med nedenstående skema
Bemærk
Skemaet nedenfor er baseret på normal kørsel. Hvis du ofte kører med høj fart i områder,
som er støvede, er det nødvendigt at foretage vedligeholdelse oftere end ang ivet i skemaet.
For hver 5. time foretages følgende:
Luftfilter Renses efter behov
Smøring Alle smørenipler og kabler
Kæde Smøres
Bremsevæske Kontrolleres

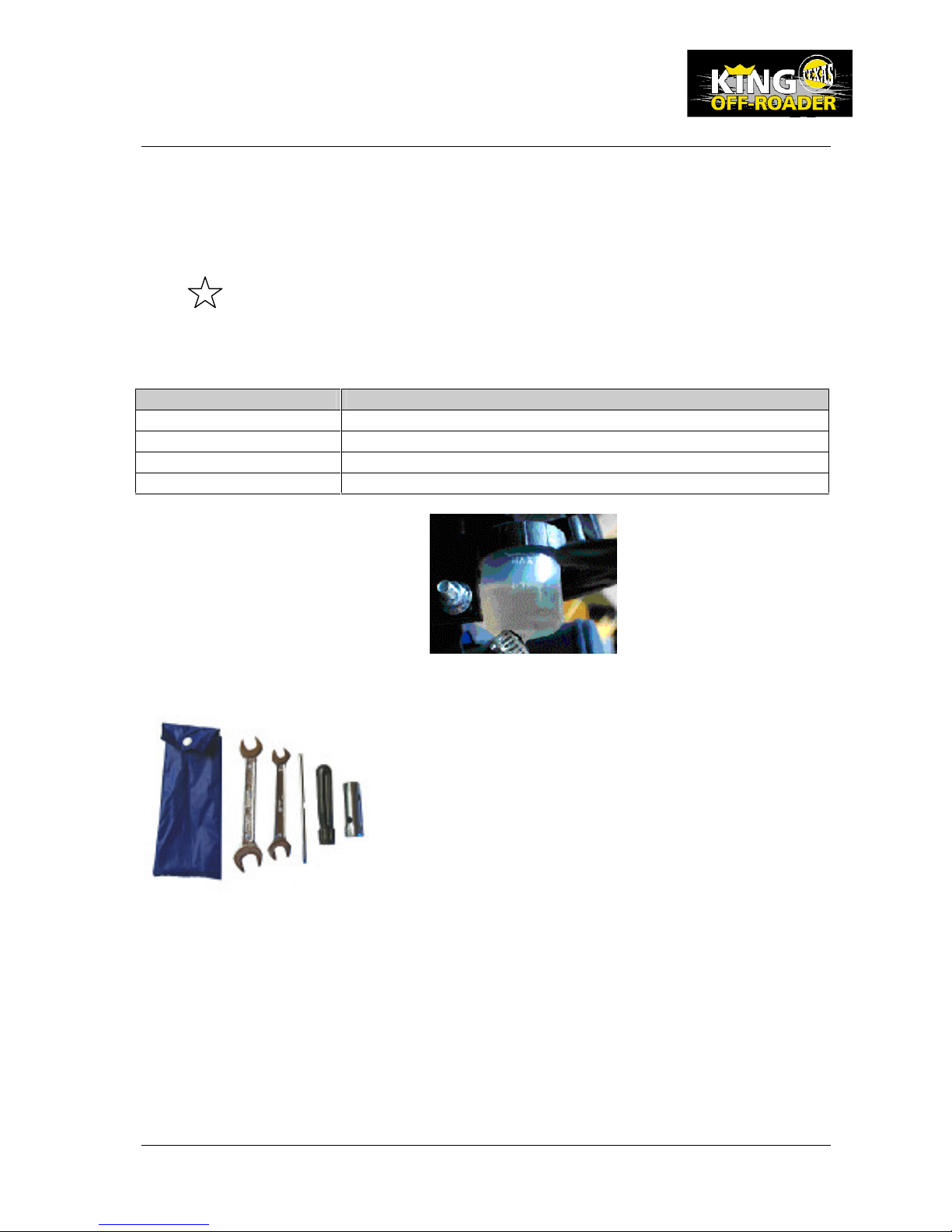

9.2. Vedlagt værktøj
Der medfølger en pose med værktøj, så du kan udføre simpel vedlige holdelse.
1: Pose 2: Skruenøgle 14x17 3: Skruenøgle 10x12
4: Pind/skruetrækker 5: Håndtag 6: Skruenøgle
Bremsevæskebeholderen
er placeret under sædet
lige foran baglygten.

www.texas.dk
12
9.3. Dæk
9.3.1 Dækkets tilstand.
Dækket skal udskiftes, hvis dybden af mønsteret på dækket er 4 mm eller derunder.
Forholdsregel
Hvis du bruger meget slidte dæk, når du kører på din Off - Roader, vil modstandskraften
være lille, og dette kan medføre, at du glider, og at maskinen bliver svær at styre.
9.3.2 Dæktryk
Mål dæktrykket når dækket er koldt, ellers får du ikke det korrekte resultat. Hvis du køre r
med ukorrekt dæktryk, vil det påvirke din kørsel, mobilitet, bremsning og levetid på dækket.
Du skal sikre, at dæktrykket er 7 Psi ved blødt underlag og 14 Psi ved hårdt underlag.
Forholdsregel
Dæktrykket må ikke være for højt eller for lavt. Hvis det er for højt, kan dækket springe og
beskadige personer. Det vil også påvirke styringen og kontrollen af maskinen.
Hvis dæktrykket er for lavt, vil det medføre ukorrekt kørsel, hjulet vil slide på hjulkransen, og
dette kan forårsage uheld eller ødelægge dækk et og hjulkransen.
Trykket på alle hjul skal være ens, så det ikke påvirker kørslen.
9.4 Problemløsning
Hvis du har nedenstående problemer, kan de forsøges løst i overensstemmelse med
nedenstående skema. Hvis dette ikke hjælper, skal du kontakte din lokale fo rhandler.
Problem Årsag: Problemløsning
Svært at starte
motoren
1. Brændstofslangen og filtret
er stoppet.
2. Defekt tændrøret.
3. Tændingssystemet defekt.
4. Manglende strøm
1. Rens eller udskift brændstofslangen eller
filteret.
2. Rens eller udskift tændrøret.
3. Kontak t den lokale Texas forhandler.
4. Oplad batteri, hvis der ikke er strøm på.
Manglende power 1. Forkert chokerindstilling
2. Blokeret brændstoftilførsel
3. Luftfilteret stoppet.
1. Juster choker i forhold til motor
temperatur.
2. Rens brændstof tilførsel.
3. Rengør eller u dskift, hvis det er
nødvendigt.
Bremsen virker
ikke korrekt
1. Skidt/plører/vand på
bremsen
2. Skivebremse er fedtet ind i
olie.
1. Rengør bremser
2. Rens bremseskive og
bremsebelægninger.
Dårlige styre
egenskaber
1. Uens dæktrykket
2. Defekt styretøj
1. Juster dæktryk i alle 4 dæk henhold til
9.3.2
2. Kontakt den lokale Texas forhandler.

www.texas.dk
13
9.5 Brændstof
Brug blyfrit benzin oktan 95.
Det er vigtigt at tjekke mængden af brændstof regelmæssigt og påfylde, hvis der ikke er nok
brændstof på.
Forholdsreg el
Sørg for altid at skrue låget til brændstoftanken fast efter påfyldning.
Der må ikke fyldes så meget på, at det når helt op til tankens påfyldningsrør.
Du må ikke ryge, mens du påfylder benzin.
Undgå at påfylde benzin, når motoren er varm.
9.6. Br emser
Justeringen skal udføres ved hjælp af forbremse justeringsbolten, se billedet nedenfor. Efter
justering skal du med hånden gribe om håndtaget, indtil håndtaget strammes.
Forbremse

www.texas.dk
14
Justeringen skal udføres ved hjælp af justeringsbolten på ba gbremse. Efter justering skal du
træde fodpedalen ned, indtil du mærker modstand. Tjek derefter at pedalen kører korrekt
tilbage.
Forholdsregel
Efter justering, skal du altid tjekke bremsernes effektivitet.
Håndbremsen og fodbremsen skal justeres ens.
9.7. Oliepåfyldning
9.7.1 Tjek olieniveau.
Du skal altid tjekke olieniveauet før start.
Skru skruen, der indikerer olieniveauet af, tør målepinden
af, skru den i igen, og tjek derefter niveauet. Olieniveauet
skal være imellem den øverste og nede rste linie af skalaen.
Hvis den er under dette niveau, skal du påfylde olie op
til den øverste linie. Du må ikke fylde over den øverste linie.
Sæt skruen på plads efter påfyldning og rengør efter dig.
Bemærk
For meget eller for lidt olie vil påvirk e motorens ydelse. Derfor er det vigtigt, at du holder
olieniveauet indenfor de to linier.
9.7.2 Olieanbefaling.
Texas anbefaler motorolie i viskositeten 15W/40. Der skal tages forbehold for de områder
og det klima, som Texas King Off - Roader benyttes i.
Bagbremse

www.texas.dk
15
9.8. S møring og justering af gearkæden.
Du skal ofte smøre kæden med kædeolie eller kædespray.
Dette skal gøres mindst én gang om måneden, eller efter
behov. Du skal fjerne forbindelsesledet på kæden,
hvorefter du kan fjerne kæden. Vask først kæden ren.
Derefte r skal du smøre den ind med kædeolie eller
kædespray. Til sidst skal du montere kæden. Hvis du ofte
bruger din Texas King Off - Roader i støvede og våde områder,
skal du ofte vaske og smøre kæden.
Forholdsregel
Du skal sørge for, at forbindelsesleddet bliver sat korrekt på plads, når du sætter kæden på
efter smøring. Hvis denne ikke bliver korrekt monteret, kan kæden ryge af, når du benytter
din Texas King Off - Roader. Åbningen i kædeleddet skal være modsat kædens
kørselretning.
9.8.1 Justering
Du ska l justere kæden til en spænding på 15- 25 mm.
Følg følgende procedure:
1: Skru bolten og møtrikken på kædehjulets bøsning løs,
så kæden løsnes
2: Skru låsebolten på kædeholderen løs og juster bolt på
kædeholderen til den korrekte spænding er nået.
3: Skru bolten og møtrikken på kædehjulets bøsning fast.
4: Skru låsebolten på kædeholderen fast.
9.9 Timetæller
Timetælleren er monteret på venstre sidedæksel. For at
opretholde den 2 års reklamationsret er det vigtigt at over -
holde de timeintervaller, der er fastlagt for serviceeftersyn.
Kædens forbindelsesled

www.texas.dk
16
10. Specifikationer
Beskrivelse Specifikationer
Længde (mm) 1490
Bredde 1040
Højde 1050
Akselafstand 960
Frihøjde 120
Afstand mellem forhjul 790
Afstand mellem ba ghjul 720
Størrelse på maskinen
Vægt 120
Luftindsprøjtningssystem Luft ventil
Cylinder 1
Cylinderdiameter 47x50,7
Cylindervolumen 108 cc
Kompressionsforhold 9.7:1
Motor
Luftrenser Skum filtrering
Hastighed 1 3.273
Hastighed 2 1.938
Hastighed 3 1.350
Gear
Has tighed 4 1.043
For- og bagbremse For: Tromle - Bag: Skive Chassis For-
og baghjul For : 19x7 - 8 - Bag 19x7 -8
Tænding CDI
Tændrør D8EA
Forlygtepære 12V 15W
Baglygtepære 12V 8W
Elektrisk kredsløb
Sikring 16 Amp
Brændstof (l.) 3,5 Mængde
Olie 0,9

www.texas.dk
17
11. El - diagram

www.texas.dk
18
Co ntents
2. Warnings 19
3. Symbols 20
4. Precautions 20
5. Befo re start - map of components 21
6. Main components and their functions 22
7. Inspection before start 25
8 Start and use 25
9. Maintenance 27
10. Specifications 32
11. Electrical circuit diagram 33

www.texas.dk
19
2. Warnings
This Texas King Off -Roader may be dangerous to use.
It may happen, that you tilt or collide, even during routine manoeuvre e.g. when turning, driving up or
down slopes or over obstacles, if you do not drive with respect of the conditions.
Serious damage may happen i f you do not follow the safety instructions.
Warning : Always read the user manual before you use your King Off -Roader.
Do not use your King Off - Roader, until you have received extensive instructions.
Children below the age of 16 should not use this Ki ng Off -Roader.
Texas King Off - Roader is designed and constructed for one person only. The seat has a structure
and design that makes it unsafe to be more than one person on the vehicle.
Incorrect tyre pressure and overload (max. 60 kg) may cause loss o f control of the vehicle. Correct
tyre pressure, see page 12.
You may not use the King Off -Roader on public road or pavements. Never try to do stunts, like
jumps or driving on two wheels.
Always use crash helmet, eye protection, protective clothing a nd boots.
Never use the vehicle under influence of alcohol, drugs or medicine.
Never drive standing. You may get seriously injured if you fall.
Always check before you start, that bolts and nuts are securely fastened.
Only use original accessories a nd spare parts. Fitting of non-approved parts may result in
increased risks and must therefore not be used. All liabilities are renounced for accidents and other
damage caused by the use of non - approved parts.
By construction changes, e.g. the performanc e of the engine the claims right is lost.
Reservations are made for misprints and any technical changes.

www.texas.dk
20
3. Symbols
Read this operations manual carefully. Especially, pay attention to the information linked to the following
symbols.
Precauti on If you do not follow the instructions you may get injured.
Notice If you do not follow the instructions, your vehicle may get damaged .
4. Important precautions
Please pay great attention to the descriptions mentioned below. This is the key t o your safety while riding.
Precaution
10. Even though the Texas King Off - Roader is equipped with four wheels the vehicle may tilt.
Incorrect turns, driving across hills, acceleration or turning on a hill may result in a turn over of the
vehicle. It is i mportant to get the right driving abilities to avoid accidents.
11. Even though the Texas King Off - Roader is equipped with a unique steering system that is easy to
use, always be careful and practice the use of the vehicle according to this user manual.
12. Be fore use make yourself acquainted with the functions of the vehicle.
13. Before use you must inspect the vehicle and you must make sure that all bolts and nuts are
tightly fastened.
14. You must always wear crash helmet, eye protection, protective clothing, an d boots.
15. This is an off - road vehicle, which means that it must not be used on public road.
16. The vehicle is for one person only. You must not carry passengers.
17. When transporting the vehicle you must empty the fuel tank.
18. You should not touch or get cl ose to the rotating or hot parts of the vehicle.
