THI 60401 User manual
1
Battery Pack
BATTERY PACK
RXONLY
INSTRUCTIONS FOR USE
TECHNICAL SPECIFICATION
MODEL REF 60401
Description Rechargeable Battery Pack
European Conformity CE
Cell chemistry Lithium Ion
Voltage (nominal) 14.8 V (DC)
Capacity (rated) 2.950 mAh (43.6 Wh)
Cycle life characteristics > 80 % of rated capacity after 400 duty cycles
Ingress Protection (IP) IPX0
Mode of operation Continuous
Charging time 4 hours
Battery life
> 5 hours (with REF 80100 ViVi®Helmet)
ViVi®Helmet w/Headlight)
> 6 hours (with REF 70100, 70110
OXYGEN Aerolyte Helmets)
> 4 ½ hours (with REF 70120, 70130
OXYGEN Aerolyte LED Helmets)
Mass 250 g (8.8 oz)
LIMITATIONS OF USE
WARNINGS:
• Upon delivery and before each use, inspect the battery pack to check for any
eventual damage. DO NOT drain the battery if it seems damaged. DO NOT use
a battery that emits odors, generates heat, or shows discoloration or leakage.
•
• DO NOT heat the battery over 80 °C (176 °F).
• Exposure to high temperatures can reduce battery capacity and performance.
• DO NOT expose the battery to sources of heat or sunlight.
• DO NOT use this equipment in the presence of mixtures containing anesthetic
• Unless otherwise indicated, DO NOT sterilize or immerse the battery pack in
water, solvents, lubricants or other cleansing chemicals, or even expose them to
those substances. Keep the battery clean and dry.
• DO NOT short-circuit, crush, open, tear, incinerate, or disassemble the bat-
tery pack. Never store a bulk of batteries in a box or drawer where they could
short-circuit or be short-circuited by metallic objects. Damage increases the
instructions, contact your local distributor.
• In case of leakage of liquids from the battery, avoid skin contact. In case of con-
ingestion of a cell or whole battery pack, consult your doctor immediately. Keep
the battery pack out of reach of children.
• OXYGEN
and ViVi®
tric shock, or injury.
• Use the battery pack only for the intended applications.
• When using medical equipment, such as this battery pack, comply with the elec-
tromagnetic compatibility (CEM) procedures provided by your hospital.
RECOMMENDATIONS FOR BATTERY HANDLING
• DO NOT remove the battery from its original packaging until it is used.
• Upon delivery, your battery is in a shipping mode and will not deliver power.
• After long storage periods, a full charging/discharging cycle might be necessary
to regain full battery capacity.
• Dispose the battery pack as described in the Disposal / Recycling section of
this manual.
• Rechargeable batteries achieve their optimum performance at room tempera-
ture, at 20 °C ± 5 °C (68 °F ± 10 °F).
• Store the original product documentation for future reference.
CHARGING INSTRUCTIONS
• For detailed instructions, consult the operator manual of the ViVi®Helmet and
OXYGEN Helmet.
WARNINGS:
• ALWAYS use the REF 60500 Battery Charger to charge and store the battery pack.
60401 BATTERY PACK
INSTRUCTIONS FOR USE - ENGLISH
IMPORTANT INFORMATION
The words WARNING, CAUTION, and NOTE have special meaning and should be
reviewed.
WARNING A WARNING highlights a safety-related issue. ALWAYS comply
injury.
CAUTION A CAUTION highlights a product reliability issue. ALWAYS comply
with this information to prevent product damage.
NOTE A NOTE
COMPLIANCE STATEMENTS
This rechargeable Lithium Ion battery pack REF 60401 has been tested and has met
the requirements of the following applicable regulations:
• IEC 62133:2002
• FCC Title 47 CFR, Part 15, Class B/ IECS-003, IV edition
• ROHS Directive 2002/95/EC
• Batteries Directive 2006/66/EC and subsequent amendments
• EMC Directive 2004/108/EC
• UN Transportation Testing – UN DOT 38.3 (T1-T8) Lithium Batteries
INDICATIONS FOR USE
This battery pack is designed for use with the OXYGEN and ViVi®System. These
Systems are intended to be worn by surgical personnel to provide a barrier be-
tween the operating environment and the surgical personnel in order to help pro-
microorganisms.
FOR USE WITH
• Use this battery pack to power:
REF 80100 ViVi®Helmet,
REF 80120 ViVi®Helmet w/ Headlight,
REF 70100 OXYGEN Aerolyte Helmet XS-XL,
REF 70110 OXYGEN Aerolyte Helmet M-4XL,
REF 70120 OXYGEN Aerolyte LED Helmet XS-XL,
REF 70130 OXYGEN Aerolyte LED Helmet M-4XL.
• Charge this battery pack only with REF 60500 Battery Charger.

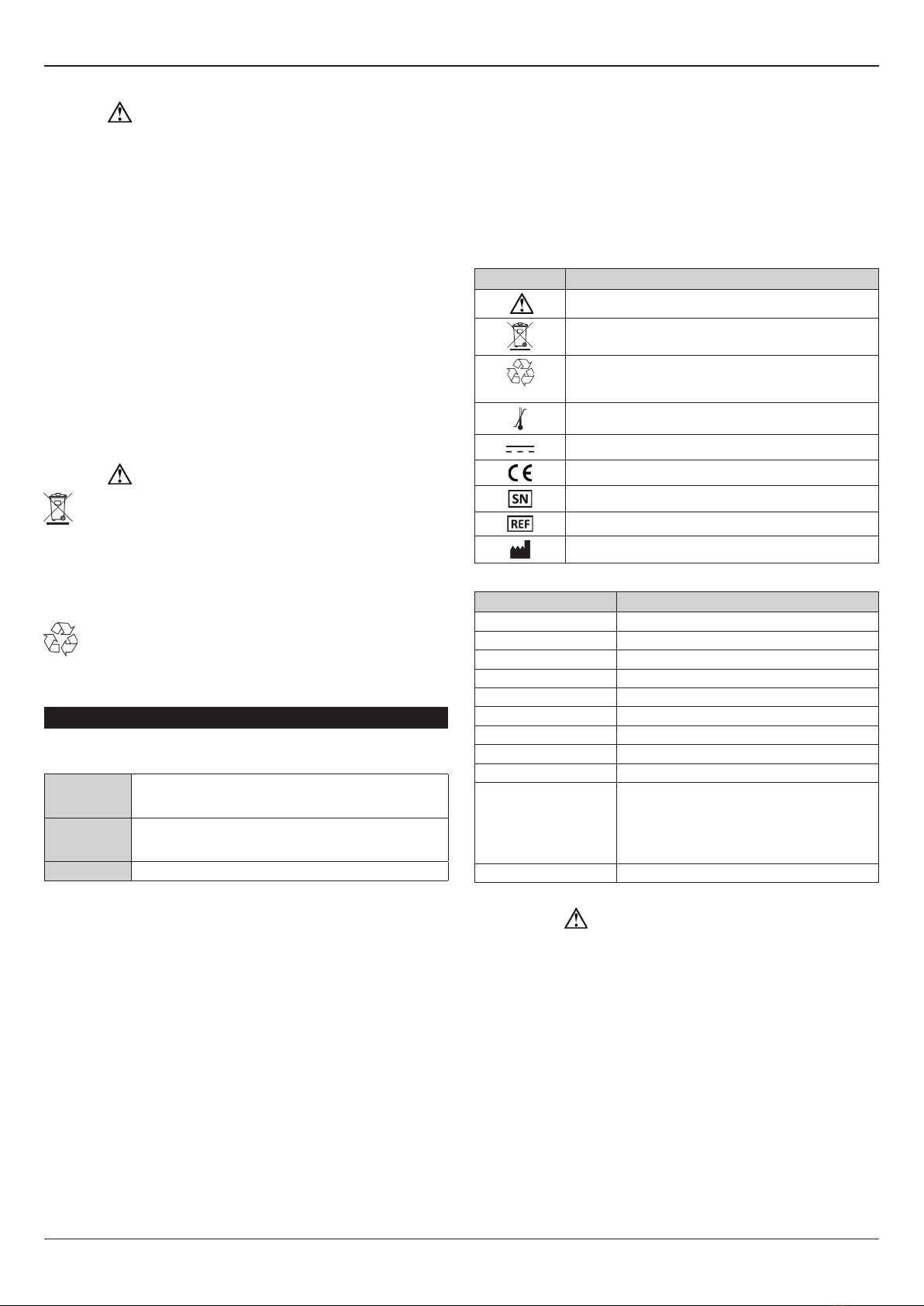

SYMBOL DEFINITIONS
SYMBOL DEFINITION
Caution, consult accompanying documents
Waste Electrical and Electronic Equipment Directive (WEEE)
LI-ion
Recyclable Product (see section ‘)
Temperature Limitation
Direct Current (DC)
CE Mark
Serial Number
Catalog number
Manufacturer
2 Battery Pack
CLEANING
WARNINGS:
• DO NOT immerse the battery pack in liquids.
• DO NOT sterilize the battery pack.
CAUTIONS:
•
• DO NOT allow liquids or moisture into the electrical connections.
• DO NOT allow debris to enter electrical connections.
TO CLEAN THE BATTERY PACK
1. Disconnect the battery pack from the helmet and battery charger.
2. Wipe the battery pack with a soft cloth dampened with a non-abrasive hospital
disinfectant.
3. Dry the equipment with a lint-free towel or medical-grade compressed air.
STORAGE AND TRANSPORT
Recommended storage and transport conditions: - 20 °C to +35 °C (-4 °F to +95 °F), up
to 75 % relative humidity.
CAUTIONS:
• To optimize battery life, battery packs are recommended to be stored in low hu-
midity environments, free of corrosive gases, at a temperature of < 21 °C (< 70 °F).
Prolonged exposure to temperatures above 45 °C (113 °F) may compromise bat-
tery life and performance.
• Carry or store the battery pack in low dust environments.
• DO NOT expose the battery pack to extreme temperature changes.
DISPOSAL/ RECYCLING
WARNINGS:
• ALWAYS follow the current local recommendations and/or regulations
governing environ-mental protection and risks associated with recycling
or disposing of the equipment at the end of its useful life.
• Per the European Union (EU) Waste Electronics and Electrical Equipment (WEEE)
Directive 2002/96/EC, product must be collected separately.
• DO NOT dispose of as unsorted municipal waste. Contact your local distributor
for disposal information.
• Contains no hazardous substances, per RoHS standard.
NOTES:
• This battery pack contains lithium. After the end of its useful life, the bat-
handling operators.
• DO NOT dispose the battery pack between other solid wastes. For disposal
and recycling information, refer to local operators responsible for recy-
cling or handling hazardous materials.
Li-ion
GEBRAUCHSANWEISUNG - DEUTSCHIMP
WICHTIGE INFORMATIONEN
Die Abschnitte mit den Wörtern WARNHINWEIS, VORSICHT und HINWEIS haben
eine spezielle Bedeutung und müssen beachtet werden.
WARNHINWEIS WARNHINWEIS bezieht sich auf ein sicherheitsrelevantes
Thema. Halten Sie diese Angaben IMMER ein und beugen Sie da-
VORSICHT VORSICHT bezieht sich auf ein Thema in Bezug auf die
Produktzuverlässigkeit. Halten Sie sich IMMER an diese
Hinweise um Beschädigungen am Produkt zu vermeiden.
HINWEIS HINWEIS ergänzt und/oder erklärt Verfahrensinformationen.
KONFORMITÄTSERKLÄRUNG
die Anforderungen der folgenden geltenden Regularien erfüllt:
• IEC 62133:2002
• FCC Title 47 CFR, Part 15, Class B/ IECS-003, IV Edition
• ROHS Directive 2002/95/EC
• Batterien Directive 2006/66/EC und nachträgliche Änderungen
• EMC Directive 2004/108/EC
• UN Transportprüfung – UN DOT 38.3 (T1-T8) Lithium Batterien
ZWECKBESTIMMUNG
Diese Batterien wurden zur Verwendung mit dem OXYGEN und ViVi®-System ent-
wickelt. Diese Systeme werden vom chirurgischen Personal getragen, um eine
und gefährliche Mikroorganismen vorzubeugen zu helfen.
VERWENDEN SIE DIESE BATTERIEN ZUR STROMVERSORGUNG VON:
REF 80100 ViVi®Helmet,
REF 80120 ViVi®Helmet w/ Headlight,
REF 70100 OXYGEN Aerolyte Helmet XS-XL,
REF 70110 OXYGEN Aerolyte Helmet M-4XL,
REF 70120 OXYGEN Aerolyte LED Helmet XS-XL,
REF 70130 OXYGEN Aerolyte LED Helmet M-4XL
Verwenden Sie stets das Batterieladegerät (REF 60500), um die Batterien aufzu-
laden.
DEFINITIONEN DER SYMBOLE
SYMBOL DEFINITION
Vorsicht, beachten Sie die Begleitdokumente
Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-
Richtlinie)
LI-ion
Recyclingfähiges Produkt (siehe Abschnitt „
)
Temperaturgrenze
Gleichstrom (DC)
CE Kennzeichnung
Seriennummer
Artikelnummer
Hersteller
TECHNISCHE DATEN
MODEL REF 60401
Produktart
Produktkennzeichnung CE
Zellchemie Lithium Ionen
Spannung (nominal) 14,8 V (DC)
Nennkapazität 2,950 mAh (43,6 Wh)
Lebensdauer > 80 % der Nennkapazität nach 400 Ladezyklen
Ingress Protection (IP) IPX0
Betriebsart Kontinuierlich
Ladezeit 4 Stunden
Batterielaufzeit
> 5 Stunden (mit REF 80100 ViVi®-Helm)
ViVi®-Helm mit Licht)
> 6 Stunden (mit REF 70100, 70110
OXYGEN Aerolyte-Helme)
> 4 ½ Stunden (mit REF 70120, 70130
OXYGEN Aerolyte-LED-Helme)
Gewicht 250 g (8,8 oz)
NUTZUNGSBESCHRÄNKUNGEN
WARNHINWEISE:
• Führen Sie bei Wareneingang und vor jeder Verwendung eine Sichtkontrolle der
Batterie auf eventuelle Beschädigungen durch. Entladen Sie die Batterie NICHT,
wenn sie Beschädigungen sehen. Verwenden Sie die Batterie NICHT, wenn sie
riecht, heiß wird, verfärbt ist oder leckt.
• Die Batterie NICHT Hitze, Feuer oder Stößen aussetzen.
• Die Batterie NICHT auf über 80 °C (176 °F) erhitzen.
• Eine starke Erwärmung kann die Batteriekapazität und Leistung verringern.
• Setzen Sie die Batterie NICHT Wärmequellen oder Sonnenlicht aus.
• Dieses Gerät darf NICHT in Gegenwart von Mischungen verwendet werden, die
• Soweit nicht anders angegeben, darf die Batterie nicht sterilisiert oder in Wasser,
Lösungsmittel, Schmiermittel oder andere reinigende Chemikalien eingetaucht oder
damit in Berührung gebracht werden. Halten Sie die Batterie sauber und trocken.
•
oder demontieren. Niemals eine größere Menge von Batterien in einer Schachtel
oder Schublade aufbewahren, in der sie kurzschließen oder durch metallische
Gegenstände kurzgeschlossen werden könnten. Beschädigungen vergrößern
das Risiko für chemische Verbrennungen durch Austritt von Elektrolyten, Feuer
oder Explosion. Für Informationen zum Austausch kontaktieren Sie bitte Ihren
lokalen Vertriebspartner.
• Falls Flüssigkeiten aus der Batterie austreten, vermeiden Sie Hautkontakt. Bei
3
Battery Pack
Arzt auf. Bei Verschlucken einer Zelle oder einer ganzen Batterie suchen Sie
sofort Ihren Arzt auf. Halten Sie die Batterie von Kindern fern.
• Verwenden Sie NUR die speziell für das OXYGEN und ViVi®System entwickel-
ten Batterien. Die Verwendung anderer Batterien kann zu Feuer, Explosion,
Elektroschock oder Verletzungen führen.
• Batterien nur für die vorgesehenen Anwendungen verwenden.
• Bei der Verwendung medizinischer Geräte wie dieser Batterie befolgen Sie die von
Ihrer Klinik vorgesehenen Verfahren zur elektromagnetischen Verträglichkeit (EMV).
EMPFEHLUNGEN ZUR HANDHABUNG DER BATTERIE
• Batterie ERST unmittelbar vor der Verwendung aus der Originalverpackung
nehmen.
•
liefert keinen Strom. Verbinden sie die Batterie mit dem Ladegerät, um sie „auf-
zuwecken“.
• Nach längeren Lagerzeiten kann ein vollständiger Lade-/Entladezyklus erfor-
derlich sein, um die Batteriekapazität vollständig wiederzuerlangen.
• Entsorgen Sie die Batterie wie im Abschnitt Entsorgung/Recycling dieses
Handbuchs beschrieben.
• Batterien erhalten ihre optimale Leistung bei Raumtemperatur, bei 20 °C ± 5 °C
(68 °F ± 10 °F).
• Bewahren Sie die Originaldokumente des Produkts für künftiges Nachschlagen auf.
ANWEISUNGEN ZUM AUFLADEN
• Für detaillierte Anweisungen lesen Sie die Gebrauchsanweisung des OXYGEN
und ViVi®Helms.
WARNHINWEISE:
• Verwenden Sie STETS das Batterieladegerät (REF 60500), um die Batterien auf-
zuladen und zu lagern
REINIGUNG
WARNHINWEISE:
• Batterie NICHT in Flüssigkeiten eintauchen.
• Batterie NICHT sterilisieren
VORSICHT:
•
soweit nicht anders angegeben.
• KEINE Flüssigkeiten oder Feuchtigkeit in die elektrischen Verbindungen eindrin-
gen lassen.
• KEINEN Schmutz in die elektrischen Verbindungen eindringen lassen.
ZUR REINIGUNG DER BATTERIE
1. Trennen Sie die Batterie von Helm und Ladegerät.
2. Wischen Sie die Batterie mit einem weichen Tuch ab, das mit einem nicht
scheuernden Krankenhausdesinfektionsmittel angefeuchtet wurde.
3. Trocknen Sie das Gerät mit einem fusselfreien Tuch oder mit medizinischer
Druckluft.
LAGERUNG UND TRANSPORT
Empfohlene Lager- und Transportbedingungen: -20 °C bis +35 °C (-4 °F bis +95 °F), bis
zu 75 % relative Luftfeuchte.
VORSICHT:
• ZurOptimierung der Batterielebensdauer sollten die Batterien in einerUmgebung
mit geringer Feuchtigkeit, frei von korrosiven Gasen, bei einer Temperatur von
<21 °C (<70 °F) gelagert werden. Längere Einwirkung von Temperaturen über 45 °C
(113 °F) können die Batterielebensdauer und Leistung beeinträchtigen.
• Batterie in staubarmen Umgebungen mitführen und lagern.
• Batterie KEINEN extremen Temperaturschwankungen aussetzen.
ENTSORGUNG/RECYCLING
WARNHINWEISE:
• Befolgen Sie IMMER die geltenden lokalen Empfehlungen und/oder
Vorschriften zum Umweltschutz und beachten Sie die Risiken, die
mit der Entsorgung oder dem Recycling des Geräts am Ende seiner
Nutzungsdauer verbunden sind.
• Gemäß der Europäischen (EU) WEEE-Richtlinie 2002/96/EC muss das Produkt
getrennt gesammelt werden.
• NICHT als unsortierten Restmüll entsorgen. Kontaktieren Sie Ihren lokalen
Vertragshändler für Informationen zur Entsorgung.
• Enthält keine schädlichen Substanzen gemäß RoHS-Standard.
HINWEISE:
• Diese Batterie enthält Lithium. Am Ende der Nutzungsdauer muss die
entsorgt werden.
•
Informationen zu Entsorgung und Recycling wenden Sie sich an die loka-
verantwortlich sind.
ISTRUZIONI PER L’USO - ITALIANO
INFORMAZIONI IMPORTANTI
Le parole AVVERTENZA, ATTENZIONE e NOTA BENE
ciso e vanno prese in considerazione.
AVVERTENZA Un’AVVERTENZA evidenzia un aspetto legato alla sicurezza.
L’avvertenza va SEMPRE rispettata per prevenire possibili le-
sioni del paziente e/o del personale sanitario.
ATTENZIONE ATTENZIONE
del prodotto. Questa segnalazione va SEMPRE rispettata per
evitare il danneggiamento del prodotto.
NOTA BENE Una NOTA BENE in tegra e/o chiarisce le istruzioni proce-
durali.
DICHIARAZIONI DI CONFORMITÀ
Il pacco batteria ricaricabile REF 60401 è stato testato e soddisfa i requisiti delle
seguenti regolamenti applicabili:
• IEC 62133:2002
• FCC Title 47 CFR, Part 15, Class B/ IECS-003, IV edition
• ROHS Directive 2002/95/EC
• Batteries Directive 2006/66/EC and subsequent amendments
• EMC Directive 2004/108/EC
• UN Transportation Testing – UN DOT 38.3 (T1-T8) Lithium Batteries
INDICAZIONI PER L’USO
Il pacco batteria è stato progettato per l’uso con i sistemi OXYGEN e ViVi®. Tali
sistemi sono realizzati per essere indossati dal personale chirurgico allo scopo di
pericolosi.
PER L’IMPIEGO CON
• Utilizzare questo pacco batteria per alimentare:
REF 80100 ViVi®Casco,
REF 80120 ViVi®Casco con Luce,
REF 70100 OXYGEN Aerolyte Casco XS-XL,
REF 70110 OXYGEN Aerolyte Casco M-4XL,
REF 70120 OXYGEN Aerolyte Casco con Luce XS-XL,
REF 70130 OXYGEN Aerolyte Casco con Luce M-4XL.
• Utilizzare SEMPRE il caricabatterie REF 60500 per caricare il pacco batteria.
DEFINIZIONE DEI SIMBOLI
SYMBOL DEFINIZIONE
Per precauzione consultare i documenti allegati
(RAEE)
LI-ion
Prodotto riciclabile (vedi sezione )
Limitazione di temperatura
Corrente continua (DC)
Marchio CE
Numero seriale
Numero di catalogo
Produttore
SPECIFICHE TECNICHE
MODEL REF 60401
Descrizione Pacco batteria ricaricabile
europee CE
Chimica cellulare Ioni di litio
Tensione (nominale) 14,8 V (DC)
2.950 mAh (43,6 Wh)
Caratteristiche del ciclo di
vita
vizio
Protezione ingresso (IP) IPX0
Continua
Tempo di carica 4 ore
Li-ion
4 Battery Pack
© THI GmbH 2020/05REF 20602 | Rev-02
MODEL REF 60401
Durata batteria
> 5 ore (con ART. 80100 Casco ViVi®)
ViVi®)
> 6 ore (con ART. 70100. 70110 OXYGEN Caschi
chirurgici Aerolyte)
> 4 ore ½ (con ART. 70120, 70130 OXYGEN Caschi
chirurgici LED Aerolyte)
Peso 250 g (8,8 oz)
RESTRIZIONI D’USO
AVVERTENZE:
• Al ricevimento della consegna e prima dell’utilizzo, ispezionare il pacco batteria
alla ricerca di eventuali danneggiamenti. NON utilizzare il pacco batteria se dan-
neggiato. NON utilizzare una batteria che emana odore, generi calore o presenti
decolorazioni o perdite.
•
• NON riscaldare il pacco batteria ad una temperatura superiore agli 80° C (176° F).
•
batteria.
• NON esporre il pacco batteria a fonti di calore o alla luce diretta del sole.
• NON usare il pacco batteria in presenza di miscele contenenti anestetici, aria
• Salvo diverse indicazioni, NON sterilizzare o immergere il pacco batteria in
di esporlo a tali sostanze. Tenere il pacco batteria pulito e asciutto.
• EVITARE i cortocircuiti, NON rompere, frantumare, aprire, incenerire o smontare
il pacco batteria. Evitare sempre di riporre più batterie in un contenitore o un ar-
madio dove potrebbero generare un cortocircuito o entrare in cortocircuito con
oggetti metallici. Una batteria danneggiata comporta un aumento del rischio di
combustione chimica dovuta a perdite di elettroliti liquidi, incendio o esplosione.
Per avere istruzioni sulla sostituzione contattare il distributore.
• In caso di fuoriuscita di liquidi dalla batteria evitare il contatto con la cute. In
caso di contatto lavare la zona interessata con abbondante acqua e consultare
un medico. In caso di ingestione di una cella o dell’intero pacco batteria con-
sultare immediatamente un medico. Tenere il pacco batteria fuori dalla portata
dei bambini.
• -
binazione con i sistemi OXYGEN e ViVi®. L’utilizzo di batterie diverse potrebbe
causare incendi, esplosioni, scariche elettriche o lesioni.
• Utilizzare il pacco batteria unicamente per gli scopi previsti.
• Nell’utilizzare dispositivi medici come questo pacco batteria, è necessario ope-
-
lite dall’ospedale.
RACCOMANDAZIONI PER LA MANIPOLAZIONE DEL PACCO BATTERIA
•
utilizzato.
•
primo utilizzo, mettere la batteria nel caricabatterie per svegliarla.
• Dopo lunghi periodi di stoccaggio potrebbe essere necessario un intero ciclo di
• Smaltire il pacco batteria come descritto nella sezione Smaltimento/riciclo delle
presenti istruzioni d’uso.
• Le batterie ricaricabili raggiungono un livello di prestazioni ottimale a tempera-
tura ambiente, ossia a 20 °C ± 5 °C (68 °F ± 10 °F).
• Conservare con cura la documentazione originale del prodotto per future con-
sultazioni.
ISTRUZIONI PER IL CARICAMENTO
• Per istruzioni dettagliate consultare il manuale d’uso del casco chirurgico
OXYGEN e ViVi®.
AVVERTENZE:
• Utilizzare SEMPRE il caricabatteria REF 60500 per caricare e conservare il pacco
batteria.
PULIZIA
AVVERTENZE:
• NON immergere il pacco batteria in liquidi.
• NON sterilizzare il pacco batteria.
PRECAUZIONI:
• -
• -
trici del casco.
• NON consentire a residui o scarti di penetrare nei collegamenti elettrici.
PULIZIA DEL PACCO BATTERIA
1. Scollegare il pacco batteria dal casco e dal caricabatteria.
2. Pulire il pacco batteria con un panno morbido inumidito con un disinfettante
ospedaliero non abrasivo.
3. Asciugare l’apparecchiatura con un panno o asciugamani privo di lanugine o
con aria compressa ad uso medicale.
THI - Total Healthcare Innovation GmbH
Gewerbestraße 4
9181 Feistritz im Rosental
AUSTRIA
phone: +43 4228 30100
fax: +43 4228 30100-20
web: www.thigmbh.at
STOCCAGGIO E TRASPORTO
Condizioni di stoccaggio e trasporto consigliate: da - 20 °C a +35 °C (da -4° F a +95° F),
PRECAUZIONI:
•
< 21 °C (< 70 °F). L’esposizione prolungata a temperature superiori ai 45 °C (113 °F)
può compromettere la durata e le prestazioni della batteria.
• Trasportare o conservare il pacco batteria in ambienti a basso contenuto di polvere.
• NON esporre il pacco batteria a sbalzi estremi di temperatura.
SMALTIMENTO/RICICLO
AVVERTENZE:
• Attenersi SEMPRE alle raccomandazioni e/o alle normative locali in vigore
relative alla protezione dell’ambiente e ai rischi associati al riciclaggio o
allo smaltimento dell’attrezzatura al termine della sua vita utile.
• -
recchiature elettriche ed elettroniche (RAEE), i prodotti devono essere raccolti
separatamente.
•
locale per informazioni sullo smaltimento.
• Non contiene sostanze pericolose, secondo lo standard RoHS.
NOTA BENE:
• Questo pacco batteria contiene ioni di litio. Al termine del suo ciclo di vita,
-
gio o manipolazione di materiali pericolosi.
•
smaltimento e sul riciclaggio, fare riferimento agli operatori locali respon-
sabili del riciclaggio o della manipolazione di materiali pericolosi.
Li-ion
