Tomei RB26DETT User manual

TB203
RB26DETT ⼤容量オイルポンプ
OVERSIZED OIL PUMP for RB26DETT
⽬次 / INDEX
このたびは弊社製品をお買い上げいただき、まことにありがとうございます。
ご使⽤前にこの説明書をよくお読みのうえ正しくお使いください。
お読みになった後もすぐ取り出せる場所に⼤切に保管してください。
説明書に書かれている注意事項は必ず守ってください。
各⾃動⾞メーカーの発⾏する整備要領書が必要になります。本書と合わせてお使いください。
不適切な使⽤により事故が⽣じた場合、弊社では責任を負いかねますので、
あらかじめご了承ください。
販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください。
Thank you for purchasing a TOMEI product.
Please read this installation manual carefully prior to installation/use.
Ensure you keep this document stored in a safe location for future reference.
Pay close attention to and adhere to the various warnings/cautions contained herein.
You should also consult the official servicing manual for your vehicle product.
when installing this product.
Please note that inappropriate installation/use of this product will be
at the owner's own risk and/or responsibility.
Retailers/Workshops should ensure this document is given to the end user.
適合
APPLICATION RB26DETT
品番
PART NUMBER TB203A-NS05A
P2 ⽇本語 P5 English
1

注 意
■ この取扱説明書は製品に関わる特記事項についてまとめたものです。
実際の作業や⼿順については各⾃動⾞メーカー発⾏の整備要領書をご確認ください。
■ 本製品は⾃動⾞競技部品です。サーキットなどの公道ではない閉鎖された場所で使⽤してください。
■ 本製品の取り付けは設備の整った環境で、資格をもった整備⼠が⾏ってください。
■ 適合する⾞種以外へのご使⽤はおやめください。本製品および、エンジンを破損する恐れがあります。
■ 本製品の取り付けに必要な各部品の脱着の際には指定トルクなどを守り、無理な⼒を加えないで
ください。本製品および、エンジンを破損する恐れがあります。
■ 本製品を取り付ける際には、適切な⼯具、保護具を使⽤してください。
ご使⽤にならないとけがにつながり危険です。
部品構成 キットの中には下記のものが⼊っています。（ ）内は数量。
2枚は本体に組み込み済み
名称 オイルポンプ本体 名称 レギュレーターシム
同梱数量 1 同梱数量 3
TB203B-NS05A
名称 ガスケット
同梱数量 1
TB203C-NS05A
作業に必要な⼯具類 本品の取り付けには下記が必要です。
・エンジン整備⽤⼯具⼀式
・トルクレンチ ・⾓度レンチ ・整備要領書
単品品番
②
単品品番
③
単品品番
①
2

装着について
装着に使⽤するボルト、ワッシャーは、ノーマル品を取り外した物をそのまま利⽤します。
締付トルク 9.8〜11.8N・m (1.0〜1.2kg・m)
・オイルポンプ吐出量の増加に伴い、オイルパンの⼤容量化が必要です。
注 意
■ エンジンオイル量、及びオイルの漏れ、にじみは運転前に必ず点検してください。
エンジンオイルが不⾜すると本品及び、エンジン本体を破損します。
■ RB系エンジンは91年8⽉(R32マイナーチェンジ）に改良を受け、クランクシャフトのオイルポンプ取付部
（インナーギヤインロー部）が延⻑され、オイルポンプ取付部の負荷が低減されました。
91年８⽉以前のエンジンをご使⽤の場合、91年８⽉以降クランクシャフト(⽇産純正部品:12200-05U03)
に変更することをお奨めします。
油圧の調整
油圧の調整はレギュレータープラグ内の部品の構成を変更することで実施できます。
仕様にあわせて調整を⾏って下さい。
⾸下35mm×2
⾸下55mm×1
⾸下45mm×1
⾸下20mm×4
ガスケット
出荷時標準構成
調整時、要新品交換（再使⽤不可）
仕様により枚数調整
締付トルク
39.2〜68.6N・m
(4.0〜7.0kgm)
3

【油圧参考データ】
エンジン ︓BNR32⽤
オイル ︓⽇産純正 ENDURANCE 10W-50
※上記データは参考です。使⽤されるオイル、環境により数値は異なります。
※外気温によって始動直後の油圧には差が⽣じます。
仕 様
・ギヤセット材質 ︓SCM435
・オイルポンプ吐出量 ︓56L/6,000rpm (純正46.7L)
補修部品
下記は補修部品としてご⽤意しています。取り外し、調整に伴い交換しなければならない場合は、
下記の品番でご注⽂下さい。
※フロントオイルシールを交換の場合は⽇産純正部品13510-10Y10を
使⽤してください。
5.90
5.70
5.60
5.65
5.80
6.00
6.00
5.90
5.50
ダブルスプリング+シム1枚
ダブルスプリング+シム2枚
（出荷時仕様）
油圧
kgf/cmg
5.94
6.00
6.10
6.20
6.53
6.60
5000
4500
4000
3500
3000
6.60
6.50
6.32
6.10
回転数
rpm
5.70
レギュレータープラグ⽤ワッシャー
品番︓TB203D-NS05A
7500
7000
6500
6000
5500
4

WARNING
■ This installation manual contains important information regarding this product.
For details regarding the assembly/disassembly of stock components,
please refer to the vehicle's official servicing manual.
■ This product is intended for motorsport/competition use and should NOT be used
on public roads.
■ This product should be installed by a trained professional in a well-equipped workshop.
■ Only install this product on the specified vehicles to avoid product and/or engine damage.
■ Ensure the appropriate amount of torque is used to remove/install the fastenings.
Do NOT use excessive force as this can damage the product and/or the engine.
■ Always use the appropriate tools and safety equipment when installing this product.
Failing to do so is extremely dangerous and may result in injury.

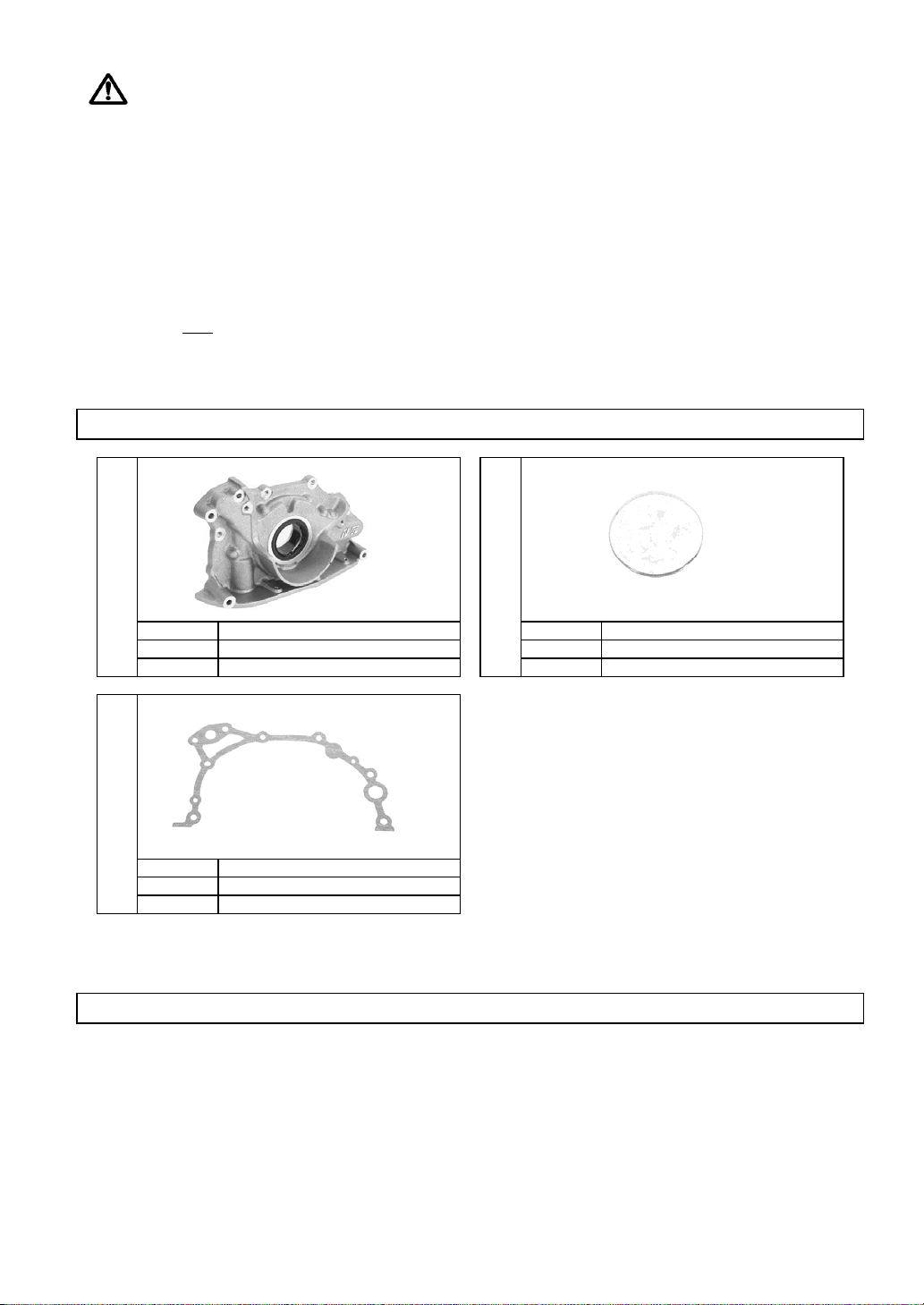

KIT CONTENTS Check to ensure all the following items are included in this kit.
2 come installed on the oil
p
um
p
Part OIL PUMP Part REGULATOR SHIM
Q
uantit
y
1
Q
uantit
y
3
TB203B-NS05A
Part GASKET
Q
uantit
y
1
TB203C-NS05A
REQUIRED TOOLS The following tools are required for installation.
・General maintenance tools
・Torque wrench ・Angle degree torque gauge
・Service manual
①②
Part No. Part No.
③
Part No.
5

INSTALLATION
Use the original bolts and washers that held the oil pump to install the new oil pump assembly.
・As the flow rate of the oil pump increases, increasing the oil pan to a high capacity oil pan
will be required.
CAUTION
■ Check for any oil leaks and confirm the oil capacity in the engine before operating.
If the oil capacity does not meet the needed oil capacity, the oil pump and engine will be damaged.
■ In August of 1991, the RB engine was updated (R32 minor change).
The inner gear mounting point of the crankshaft was extended to reduce the load
on the oil pump mount.
To install this oil pump on a pre August 1991 model, please change the crankshaft
to a after August 1991 model crankshaft (Nissan genuine parts: 12200-05U03).
OIL PRESSURE ADJUSTMENT
The oil pressure can be adjusted by changing the configuration of the parts inside the regulator plug.
Adjust accordingly to the specifications shown below.
Torque spec
9.8〜11.8N・m (1.0〜1.2kg・m)
Threadlength
35mm×2
Threadlength
55mm×1
Threadlength
45mm×1
Threadlength
20mm×4
Gasket
Outofthebox configuration
Replacethewashereverytimeafter
adjustment
(cannotbereused). Addorremove
shims asnecessary
toachieveoptimal
oilpressure.
Torque tospec
39.2～68.6N・m
(4.0～7.0kgm)
6

【OIL PRESSURE REFERENCE DATA】
Engine ︓BNR32 RB26DETT
Oil ︓NISSAN GENUINE ENDURANCE 10W-50
※The data listed above is for reference only. The oil pressure will vary depending on the oil being
used and the environment the engine is being tested at.
※Depending on the outside air temperature, there will be a difference in start up oil pressure.
SPECIFICATIONS
︓SCM435
︓56L/6,000rpm (Nissan genuine 46.7L)
REPAIR PARTS
The replacement of the following part is available. Please replace this part after adjustment
or removal of the oil pump. Please order using the part number provided below.
※When replacing the front oil seal, please use
use the Nissan genuine part (13510-10Y10).
Washer for Regulator Plug
Part No︓TB203D-NS05A
・Oil pump flow rate
・Gear set material
7000
Oil pressure
kgf/cmg
3000 5.94 5.50
3500 6.10 5.70
4000 6.32
Double spring+two shims Double spring+one shim
7500
6500 6.20 5.80
6.10 5.65
6.00 5.60
rpm
5.70
4500
（Out of the box configuration）
6000 6.53 6.00
6.50 5.90
5000 6.60 5.90
5500 6.60 6.00
