Trace Acoustic TA30 User manual

OPERATING
INSTRUCTIONS
ACOUSTIC
GUITAR
AMPLIFIER
TA30

Introduction
Congratulations on purchasing your TRACE ELLIOT TA30 Acoustic Amplifier. The TA30 is
a 30 Watt RMS combo amplifier specifically designed to reproduce acoustic instruments
through its single 8” speaker and PIEZO horn.

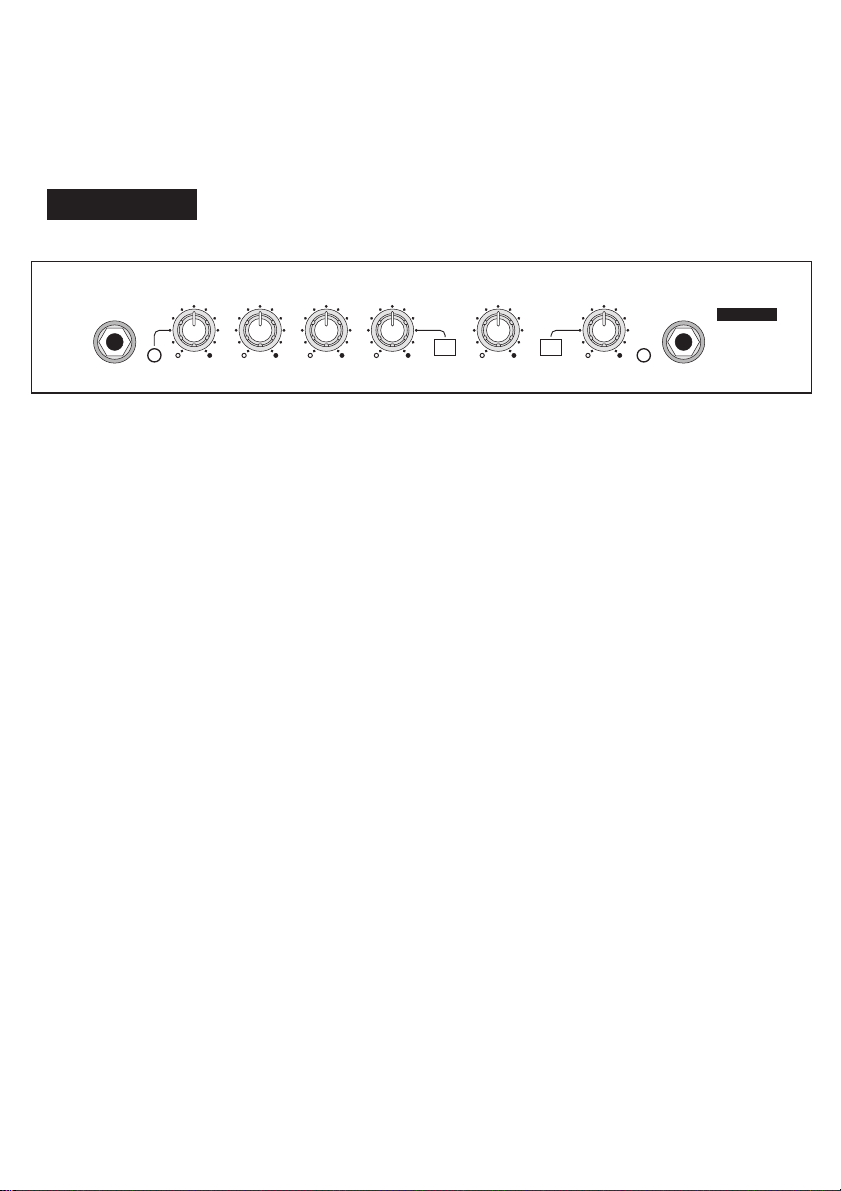

FRONT PANEL
Input
The TA30 has a single jack input for connection to the instrument. This is a very high
impedance input in order to perfectly match the output from a Piezo pickup that has no
built in preamplifier of its own.
This input should be sensitive enough for all current acoustic pickup systems. It also has
sufficient headroom to cope with the output from those active pickup/preamp systems
built into many modern instruments.
Gain Control
The GAIN control is to allow the user to set the optimum input signal level to achieve
maximum quality and minimum noise.
This should be adjusted so that while playing the red LEVEL indicating LED illuminates on
loud playing peaks. If this LED will not light up while you are playing then it is because
your instrument has a very low output signal level, in this case set the GAIN control to its
maximum position for best results.
Always set the GAIN control at the maximum level for your instrument as this ensures
that you are achieving the best quality of sound with the minimum of background noise.
L0-trim/Hi-trim tone controls
The LO-TRIM and HI-TRIM tone controls are boost and cut controls with their FLAT
setting being at the centre position of the control. Turning the control in a clockwise
direction from its centre position increases the bass or treble whilst turning it in an
anticlockwise direction will decrease the bass or treble.
LEVEL
GAIN
INPUT LO-TRIM HI-TRIM NOTCH REVERB
NOTCH
IN/OUT SHAPE IN/OUT
POWERLEVEL
TA30
LINE OUT ACOUSTIC
TRACE
3

4
Notch filter
As with all other TRACE ACOUSTIC products the TA30 includes a NOTCH filter that can be
switched IN or OUT. This is an anti-feedback device to allow amplification of an acoustic
instrument without trouble from feedback caused by the resonance of the body of the
instrument.
A NOTCH filter removes a narrow band of frequencies from the response of the amplifier.
If this band of frequencies is narrow enough it will not be missed from the wide band
frequency response of the unit. This band or NOTCH, is then made tuneable so that it can
be adjusted to the resonant frequency of the body of the instrument, thus reducing the
amplification at that particular frequency and eliminating the feedback.
If feedback becomes a problem while playing then switch the NOTCH ‘IN’ and adjust the
NOTCH control for best position to eliminate the feedback. If feedback is still a problem
then the only solution is either move further away from the amplifier or reduce the overall
level of volume you are using.
Reverb
The spring REVERB built into the TA30 has a single LEVEL control to adjust the amount
of reverb added to the signal.
Turning the LEVEL control up adds reverb to the signal and providing the GAIN control
has been set correctly there will be plenty of reverb available on this control.
If reverb is not required then turn this control fully anticlockwise to minimum.
Level Control
The LEVEL control is for setting the required output volume level from the amplifier.
The Shape Switch
The SHAPE facility is actually a pre determined EQ that can be switched in to circuit to
add an instant ‘sparkle’ to the sound. This shaped sound is appropriate to both rhythm
and fingerpicking playing styles.
When switched ‘In’ the SHAPE adds a top boost, a mid cut and a bass boost
simultaneously to provide an instant full and rich character to the guitars tone.
Line Out
This socket provides a line level output signal from the TA30 and is situated prior to the
LEVEL control. This can be used as a DI to a mixing desk, as a recording output or for
connection to further amplification.

BACK PANEL
Main Socket and Fuse
The rear panel of the TA30 contains the mains input socket and the mains fuse.
Please check that you are applying the correct mains input voltage to the unit, this is
clearly marked on the rear panel adjacent to the mains inlet socket.
In the event of having to change the mains fuse be sure to replace this with the correct
value and type as indicated on the rear panel.
If the mains fuse should blow a second time then immediately refer the unit to a TRACE
ELLIOT approved service centre for attention. Never replace the fuse with one of a higher
value as this could not only be dangerous but also irreparably damage the unit.
Mains Switch
Once you have checked that you are connecting the correct supply voltage to the unit it
can be powered up by moving the mains POWER switch to its ‘On’ position.
Output Stage
The TA30 uses a 30 Watt power stage employing TRACE ELLIOT’s now well known
DYNAMIC CORRECTION system to achieve a crystal clear and very precise sound from
the single internal 8” speaker and a PIEZO horn.
5
100 V T1.6 A
115 V T1 A
230 V - T630 mA
RISK OF ELECTRIC SHOCK
DO NOT OPEN
CAUTION
RISQUE DE CHOC ELECTRIQUE
NE PAS OUVRIR
ATTENTION
TO REDUCE THE RISK OF FIRE OR
ELECTRICAL SHOCK DO NOT EXPOSE
THIS EQUIPMENT TO RAIN OR MOISTURE.
THIS APPARATUS MUST BE EARTHED.
FOR CONTINUED PROTECTION
AGAINST RISK OF FIRE REPLACE ONLY
WITH SAME TYPE AND RATING OF FUSE.
UTILISER UN FUSIBLE DE RECHANGE DE
MEME TYPE ET CALIBRE.
MAINS INPUT 75 V.A 115 V @ 650 mA
MODEL No
SERIAL No
TA30
MANUFACTURED IN ENGLAND BY:- TRACE ELLIOT LIMITED
OFF ON
V A.C.
50/60 Hz
o
I

6
TECHNICAL SPECIFICATIONS
Inputs
Instrument Input Input Impedance = 4Meg Ohm
Sensitivity = 100mV
Tone Controls
Lo-Trim + & - 12 dB @ 150Hz
Hi-Trim + & - 12 dB @ 15kHz
Notch Range = 60 to 300Hz
Attenuation = -18dB
Outputs
Line Output Impedance = 10K Ohms
Nominal signal level = 0dB
Reverb 3 Spring 220mm unit, short decay
Power Stage
Power Output 30 Watts RMS into 8 Ohm internal 8”
speaker and Piezo horn with Dynamic
Correction

7
SAFETY INSTRUCTIONS
Warning
For continued protection against the risk of fire, replace fuses only with fuses of the same type
and rating.
To reduce the risk of fire or electric shock, do not expose this equipment to rain or moisture.
In the event of a suspected malfunction, always refer this equipment to a qualified service
engineer.
This apparatus must be earthed. The wires in this mains are coloured in accordance with the
following code:-
Green& Yellow - Earth Blue - Neutral Brown - Live
As the colours of the wires in the mains lead of this appliance may not correspond with the
coloured markings identifying the terminals in your plug, proceed as follows:-
The wire which is coloured Green & Yellow must be connected to the terminal in the plug which
is marked with the letter E or by the earth symbol or coloured green or Green and Yellow.
The wire which is coloured Blue must be connected to the terminal which is marked with the
letter N or coloured Black.
The wire which is coloured Brown must be connected to the terminal which is marked with the
letter L or coloured Red.
If A 13 amp (BS1363) plug is used a 13 amp fuse must be fitted, or if any other type of plug is
used a 15 amp fuse must be fitted either in the plug or adaptor or at the distribution board.
EMC Warning
It is inherent in the design of a loudspeaker and in the design of guitar pickups that they should
emit or be affected by electro magnetic fields. Trace Elliot loudspeaker enclosures should not be
used less than 2 metres away from equipment which is likely to be affected by electro magnetic
interference.
Likewise, guitars fitted with electro magnetic pickups should not be used less than 2 metres away
from any source of electro magnetic emissions such as loudspeakers.
Emissions from loudspeakers are dependent on the frequency characteristic of the drive unit.
Levels were measured direct from the drivers of 30 dBuV.
These levels are reduced to a safe level at a distance of 1.27 metres from the drivers.
CONSIGNES DE SECURITE
Attention
Pour une protection continue contre les incendies, ne remplacez les fusibles que par des fusibles
du mÍme type et du mÍme courant nominal.
Pour réduire le risque díincendie ou de décharge électrique, níexposez jamais cet équipement à la
pluie ou à líhumidité.
Si vous soupÁonnez une défaiilance, faites toujours appel à un ingénieur qualifié.
Cet appareil doit Ítre mis à la masse. Les fils de cette conduite díamenée de secteur sont colorés
selon le code suivant:
Vert & Jaune - Masse Bleu - Neutre Marron - Tension
Etant donné que les couleurs des fils de la conduite díamenée de secteur de cet appareil risquent
parfois de ne pas correspondre aux couleurs identifiant les bornes de votre fiche, procédez
comme suit:
Le fil Vert & Jaune doit Ítre relié à la borne de la fiche marquée de la lettre E, du symbole de terre
ou colorée en Vert et Jaune.
Le fil Bleu doit Ítre relié à la borne marquée de la lettre N ou colorée en Noir.
Le fil Marron doit Ítre relié à la borne marquée de la lettre L ou colorée en Rouge.
Si vous utilisez une fiche 13 amp (BS1363) vous devez utiliser un fusible 13 amp. Si vous utilisez
un autre type de prise, installez un fusible 15 amp dans la prise, dans líadaptateur ou dans le
tableau de distribution.
Compatibilité électromagnétique - avertissement
La conception d’un haut-parleur et des pickups de guitare est telle qu’ils sont affectés par des
champs électromagnétiques ou en émettent les enceintes de haut-parleur Trace Elllot ne devraient
pas étre utilisées à moins de 2 mètres de l’équipement susceptible d’être affecté par les parasites
électromagnétiques.
Les émissions en provenance de haut-parleurs dépendent de la caractéristique fréquentielle de
l’émetteur piloté.
De même, les guitares équipées de pickups électromagnétiques ne devraient pas être utilisées à
moins de 2 mètres de toute source d’émissions électromagnétiques telles que des haut-parleurs.
Les niveaux ont été mesurés directement à partir des drivers de 30 dBuV.
Ces niveaux sont réduites à un niveau sûr à une distance de 1,27 mètre des drivers.
SICHERHEITS-ANWEISUNGEN
Warnung
Zum fortdauernden Schutz gegen Feuerrisiken die Sicherungen nur durch Sicherungen desselben
Typs und derselben Nennleistung austauschen.
Um das Risiko von Feuer oder Elektroschock zu reduzieren, dieses Gerät keinem Regen und
keiner Feuchtigkeit aussetzen.
Im Fall eines vermuteten Defekts muß dieses Gerät einem qualifizierten Service-Techniker
übergeben werden.
Dieses Gerät muß geerdet werden. Die Drähte im Stromkabel wurden dem folgende Code nach
koloriert:
Grün & Gelb - Erde Blau - Neutral Braun - Stromführend
Da die Farben der Drähte dieses Geräts nicht notwendigerweise den Farbmarkierungen der Pole
in Ihrem Stecker entsprechen, sollten Sie wie folgt vorgehen:
Der grün/gelbe Draht muß an den Pol im Stecker angeschlossen werden, der mit dem
Buchstaben E oder dem Erde-Symbol oder der Farbe Grün oder Grün/Gelb markiert ist.
Der blaue Draht muß an den Pol angeschlossen werden, der mit dem Buchstaben N oder
schwarz markiert ist.
Der braune Draht muß an den Pol angeschlossen werden, der mit dem Buchstaben L oder rot
markiert ist.
Falls ein 13 amp (BS1363) Stecker benutzt wird, muß eine 13 amp Sicherung eingesetzt werden;
und falls ein Stecker anderer Art benutzt wird, muß eine 15 amp Sicherung entweder im Stecker
selbst oder an der Verteilertafel eingesetzt werden.
EMC Warnung
Es liegt im Design eines Lautsprechers und im Design von Gitarrenaufnehmern, daß sie
elektromagnetische Felder abgeben oder von solchen beeinflußt werden. Trace Elliot
Lautsprechergehäuse sollten daher nicht in unter 2 Metern Entfernung von Geräten benutzt
werden, die durch elektromagnetische Störungen beeinflußt werden könnten.
Auch sollten Gitarren, die mit elektromagnetischen Aufnehmern ausgestattet sind, nicht in unter
2 Metern Entfernung von Quellen elektromagnetischer Emissionen, wie z.B. Lautsprechern,
benutzt werden.
Die Lautsprecheremissionen sind von der Frequenzcharakteristik der Treiber-Einheit abhängig.
Die Werte wurden direkt von den Treibern von 30 dBuV gemessen.
Diese Werte reduzieren sich in einer Entfernung von 1,27 Metern von den Treibern auf ein
sicheres Maß.
INSTRUCCIONES DE SEGURIDAD
Advertencia
Para una protección continua contra el riesgo de incendio, reemplace siempre los fusibles con
otros del mismo tipo y valor.
Para reducir el riesgo de incendio o descarga eléctrica, no exponga este equipo a la lluvia o a la
humedad.
En caso de que sospeche que exista un desperfecto, refiera siempre este equipo a un ingeniero
de servicio calificado.
Este aparato debe tener conexión a tierra. Los cables de esta toma se colorean según el código
siguiente:-
Verde & Amarillo - Tierra Azul - Neutro Marrón - Vivo
Como los colores de los cables de la toma principal de este aparato pueden no corresponder con
los colores marcados que identifican los terminales en su enchufe, proceda como se indica a
continuación:-
El cable verde y amarillo debe conectarse al terminal del enchufe marcado con la letra E, por el
símbolo de tierra, o pintado de verde o verde y amarillo.
El cable azul debe conectarse al terminal marcado con la letra N o pintado de negro.
El cable pintado de marrón debe conectarse al terminal marcado con la letra L o pintado de Rojo.
Si se usa un enchufe de 13 amperios (BS 1363), se deberá poner un fusible de 13 amperios, o un
fusible de 15 amperios si se usa cualquier otro tipo de enchufe, ya sea en el enchufe, en el
adaptador o en la placa de distribución.
Advertencia EMC (de compatibilidad electromagnética)
Es inherente en el diseño de un altavoz y en el de las pastillas de guitarra que emitan o se vean
afectados por campos electro magnéticos. Los recintos de los altavoces Trace Elliot no deberán
usarse a menos de 2 metros de distancia de cualquier equipo que pueda ser afectado por
interferencias electromagnéticas.
Asimismo, las guitarras que tienen pastillas electromagnéticas no deberán usarse a menos de 2
metros de distancia de ninguna fuente de emisiones electromagnéticas tales como los altavoces.
Las emisiones de los altavoces dependen de la característica de frecuencia del equipo de
accionamiento.
Los niveles se midieron directamente desde unidades de accionamiento de 30 dBuV.
Estos niveles se reducen a un nivel seguro a una distancia de 1,27 metros desde las unidades de
accionamiento.

SIKKERHETSANVISNINGER
Advarsel!
For å hindre fare for brann må du alltid skifte en røket sikring ut med en av samme type og
størrelse.
For å redusere faren for brann eller støt må høyttaleren ikke utsettes for regn eller fuktighet.
Hvis du har den minste mistanke om feil må høyttaleren repareres av en kvalifisert tekniker.
Høyttaleren må jordes. Ledningene har følgende fargekode:
Grønn og gul - jord Blå - nøytral Brun - strømførende.
Hvis fargekoden ikke stemmer overens med støpselets fargekoder, går du frem slik:
Den grønne og gule ledningen må kobles til støpselets terminal merket E eller med
jord–symbolet, eller farget grønn og gul.Den blå ledningen må kobles til terminalen merket N eller
farget sort.Den brune ledningen må kobles til terminalen merket L eller farget rød.Høyttaleren må
kobles til en 16 ampere krets.
Advarsel – elektromagnetisk forenlighet
Alle høyttalere og pick–up'er til gitarer gir nødvendigvis fra seg eller påvirkes av
elektromagnetiske felter. Trace Elliot–høyttalerkabinetter må ikke brukes mindre enn 2 m fra utstyr
som trolig kan påvirkes av elektromagnetisk støy.
Gitarer med elektromagnetisk pick–up må likeledes ikke brukes mindre enn 2 m fra en
elektromagnetisk kilde, som f.eks. høyttalere.Utstrålingen fra en høyttaler avhenger av
frekvenskarakteristikken til driver–enheten.Nivåene ble målt direkte fra utganger på 30 dBuV.
Disse nivåene faller til et trygt nivå i en avstand av 1,27 m fra utgangene.
SÄKERHETSFÖRESKRIFTER
Varning
För oavbrutet skydd mot brandrisk, byta ut säkringar endast med samma typ av säkring och
styrka.
För att minska risken för brand eller elektriska stötar, utsätt inte utrustningen för regn eller fukt.
I händelse av en oförutsedd felaktig funktion så vänd er alltid en behörig serviceingenjör.
Denna apparat måste vara jordad. Ledningarna i stickproppen har färger enligt följande kod:
Grön och gul - Jordning Blå - Neutral Brun - Spänningsförande
Eftersom färgerna i apparatens sladd kanske inte överensstämmer med färgmarkeringarna som
identifierar terminalerna i stickproppen, gör enligt följande:
Den ledning som är grön och gul måste anslutas till den terminal i stickproppen som markeras
med bokstaven E eller genom jordsymbolen eller grön och gul färg.
Den ledning som är blå måste anslutas till den terminal som är markerad med bokstaven N eller
svart färg.
Den ledning som är brun måste anslutas till den terminal som är markerad med bokstaven L eller
röd färg.
Om en A 13 amp (BS1363) stickpropp används måste en 13 amp säkring användas eller om
någon annan sorts stickpropp används måste en 15 amp säkring användas i stickproppen eller i
en förgreningspropp eller i fördelningstavla.
Emissionsströmsvarning
Det är ingår i konstruktionen på högtalare och gitarrers pick-uper att de skall påverkas av
elektromagnetiska fält. Trace Elliots högtalarlådor skall inte användas närmare än 2 meter från
utrustning som kan påverkas av elektromagnetiska störningar.
Gitarrer som har elektromagnetiska pick-uper monterade skall heller inte användas mindre än två
meter bort från någon källa med elektromagnetisk emission, som t ex högtalare.
Emissionen från högtalare beror på drivenhetens frekensfunktion.
Nivåer uppmätta direkt från drivenheten var på 30 dBuV.
Dessa nivåer reduceras till en säker nivå på ett avstånd av 1,27 meter från drivenheterna.
TURVAOHJEET
Varoitus
Palovaaran välttämiseksi käytä aina samantyyppisiä ja -tehoisia sulakkeita.
Vähentääkseksi tulipalo- ja sähköiskuvaaraa pidä tämä laite poissa sateesta äläkä altista sitä
kosteudelle.
Jos epäilet laitteen toimivan virheellisesti, ota aina yhteys ammattitaitoiseen huoltohenkilöön.
Tämä laite täytyy maattaa. Tämän laitteen johdot on koodattu seuraavasti:
Vihreä & keltainen - maa Sininen - neutraali Ruskea - jännitteinen
Koska tämän laitteen verkkojohdon värit saattavat erota liittimen värimerkinnöistä, toimi
seuraavasti:
Vihreä & keltainen johto täytyy yhdistää pistokkeen liittimeen, joka on merkattu E:llä tai
maattosymbolilla tai joka on väriltään vihreä tai vihreä ja keltainen.
Sininen johto täytyy yhdistää liittimeen, joka on merkattu N-kirjaimella tai joka on väriltään musta.
Ruskea johto täytyy yhdistää liittimeen, joka on merkattu L-kirjaimella tai joka on punainen.
Käytettäessä 13 ampeerin (BS1363) pistoketta täytyy siihen laittaa 13 ampeerin sulake. Jonkin
muun tyyppistä pistoketta käytettäessä täytyy 15 ampeerin sulake laittaa joko pistokkeeseen,
adapteriin tai jakelutauluun.
Sähkömagneettista virtaa koskeva varoitus
Kaiuttimien ja kitaran mikrofonin suunnitteluun kuuluu lunnostaan se, että
niiden tulee säteillä sähkömagneettista kenttää tai tämän tulee vaikuttaa niihin. Trace
Elliot -kaiuttimia ei saisi käyttää 2 metriä lähempänä sellaisia laitteita joihin sähkömagneettinen
kenttä vaikuttaa häiritsevästi.
Myöskään kitaroita, joissa on sähkömagneettiset mikrofonit ei saisi käyttää 2 metriä lähempänä
mitään sähkömagneettista lähdettä, kuten kaiutinta.
Kaiuttimien päästöjen voimakkuudet ovat riippuvaisia teholähteen taajuudesta.
Voimakkuustasot mitattiin suoraan 30 dBuV:n lähteestä.
Nämä tasot laskevat turvalliselle tasolle oltaessa 1, 27 metrin etäisyydellä teholähteestä.
VEILIGHEIDSVOORSCHRIFTEN
Waarschuwing
Voor bestendige bescherming tegen het gevaar van brand dienen zekeringen alleen vervangen te
worden met zekeringen van hetzelfde type en van dezelfde waarde.
Om het risico van brand of elektrische schok te verminderen, wordt aanbevolen dat de uitrusting
niet wordt blootgesteld aan regen of vocht.
In het geval van een verdacht defect dient altijd de hulp ingeroepen te worden van een bevoegde
onderhoudsmonteur.
Deze apparatuur moet geaard worden. De draden in deze netspanning zijn gekleurd in
overeenstemming met de volgende code:
Groen & Geel - Aardverbinding Blauw - Neutraal Brown - Stroomvoerend
Daar de kleuren van de draden in de netspanning niet overeenkomen met de gekleurde
markeringen van de klemmen in uw stekker, dient u als volgt te werk te gaan:
De Groen & Geel gekleurde draad dient verbonden te worden met de klem in de stekker die
gemarkeerd is met de letter E of met het aardesymbool of groen of Groen en Geel gekleurd is.
De Blauwe draad dient verbonden te worden met de klem die gemarkeerd is met de letter N of
zwart gekleurd is.
De Bruine Draad dient verbonden te worden met de klem die met de letter L gemarkeerd of Rood
gekleurd is.
Wanneer 13 amp. (BS1363) stekker gebruikt wordt dient een 13 amp. zekering aangebracht te
worden, wanneer een ander type stekker wordt gebruikt dient een 15 amp. zekering aangebracht
te worden in de stekker of adapter of in de verdeelkast.
EMC (Electromagnetic compatibility) [bestendigheid tegen elektromagnetische storingen]
Waarschuwing
Het is inherent in het ontwerp van een luidspreker en in het ontwerp van guitaar tastelementen
dat zij elektromagnetische velden emitteren of er door beïnvloed worden. Trace Elliot luidspreker
omkastingen dienen niet gebruikt te worden op een afstand van minder dan 2 meter van de
uitrusting, daar deze beïnvloed zouden kunnen worden door elektromagnetische storing.
Evenzo dienen guitaren uitgerust met elektromagnetische tastelementen niet gebruikt te worden
op een afstand van minder dan 2 meter van een bron van elektromagnetische emissies, zoals
luidsprekers.
Emissies van luidsprekers zijn afhankelijk van de frequentie die kenmerkend is voor de
aandrijfinrichting.
Niveaus van 30 dBuV werden rechtstreeks van de aandrijvers gemeten. Deze niveaus zijn
verminderd tot een veilig niveau op een afstand van 1.27m van de aandrijvers.
8

ÖRYGGISRÁ–DSTAFANIR.
Ao
✗
vörun.
Vio
✗
varandi vernd gegn eldhættu gerir nauo
✗
synlegt ao
✗
endurn´yja öryggi einvöro
✗
ungu meo
✗
nákvæmlega samskonar öryggjum.
Til ao
✗
draga úr eldhættu eo
✗
a pví ao
✗
fá rafstraum ber ao
✗
gæta pess ao
✗
rigning eo
✗
a komist ekki ao
✗
tækinu.
Ef grunur leikur á bilun ber jafnan ao
✗
leita til löggilts vio
✗
gero
✗
armanns.
Tækio
✗
vero
✗
ur ao
✗
vera jaro
✗
tengt. Leio
✗
slurnar í rafmagnio
✗
eru litao
✗
ar samkvæmt eftirfarandi kerfi:
Grænar og gular - jöro
✗
Blaár - núll Brúnar - straumur
Meo
✗
pví litirnir á leio
✗
slum tækisins kunna ao
✗
vera í ósamræmi vio
✗
litamerkingar á innstungu yo
✗
ar
ber ao
✗
fara pannig ao
✗
:
Leio
✗
sluna, sem er græn og gul, ber ao
✗
tengja í innstungu par sem merkt er E eo
✗
a jöro
✗
eo
✗
a er
græn og gul ao
✗
lit.
Leio
✗
sluna, sem er blá, ber ao
✗
tengja í klemmuna par sem merkt er N eo
✗
a sem er svört.
Leio
✗
sluna, sem er brún, ber ao
✗
tengja í klemmuna par sem merkt er L eo
✗
a sem er rauo
✗
.
Ef A 13 amp. (BS1363) innstunga er notuo
✗
ber ao
✗
hafa 13 amp. öryggi eo
✗
a ef önnur
innstungugero
✗
er notuo
✗
ber ao
✗
hafa 15 amp. öryggi annao
✗
hvort á innstungunni eo
✗
a millistykkinu
í töflunni.
EMC ao
✗
vörun.
pao
✗
er föst regla vio
✗
hönnun hátalara og gítargrípa ao
✗
peir gefi frá sér eo
✗
a vero
✗
i fyrir áhrifum af
rafsegulsvio
✗
m. Trace Elliot hátalarakerfi ætti ekki ao
✗
nota í innan vio
✗
2 metra fjarlægo
✗
frá tækjum,
sem kynnu ao
✗
vero
✗
a fyrir áhrifum rafsegultruflana.
Ekki ætti heldur ao
✗
nota gítara meo
✗
rafsegulgrípa í innan vio
✗
2 metra fjarlægo
✗
frá hverskyns
rafsegulútsendingum eins og hátölurum.
Útsendingar frá hátölurum fara eftir tío
✗
nieinkennum driftækisins.
Hávao
✗
amörkin voru mæld beinlínis frá drifum 30 BuV.
Hægt er ao
✗
lækka pau ao
✗
öruggum mörkum í 1.27 metra fjarlægo
✗
frá drifunum.
INSTRUÇÕES DE SEGURANÇA
Aviso
Para protecção contÌnua contra o risco de fogo, substitua os fusíveis só com fusíveis do mesmo
tipo e taxação.
Para reduzir o risco de fogo ou de choque elèctrico, não exponha este equipamaento a chuva ou
humidade.
No caso de suspeita de mau funcionamento, consulte sempre um mecânico de serviço
devidamente qualificado.
Este aparelho deve ser ligado à terra. Os fios neste sector são coloridos em conformidade com
o seguinte código:-
Verde e Amarelo - Terra Azul - Neutro Castanho - Vivo
No caso das cores dos fios no cabo deste aparelho não corresponderem com as marcações em
cor que identificam os terminais na ficha proceda como se segue:-
O fio Verde e Amarelo deve ser ligado ao terminal na ficha marcado com a letra E ou pelo
simbolo à terra ou com a cor verde ou Verde e Amarela.
O fio Azul deve ser ligado ao terminal marcado com a letra N ou com a cor Preta.
O fio castanho deve ser ligado ao terminal marcado com a letra L ou com a cor Vermelha.
Se for usada uma ficha de 13 amp (BS1363) deve ser montado um fusível de 13 amp, se for
usada qualquer outro tipo de ficha tem de ser montado um fusível de 15 amp ou na ficha, ou no
adaptador ou no quadro de distribuição.
Aviso CEM
É inerente ao design de alto-falantes e ao design de reprodutores de guitarras que devem emitir
ou ser afectados por campos electromagnéticos. As coberturas dos alto-falantas Trace Elliot não
devem ser usadas a menos de 2 metros do equipamento que pode ser afectado pela interferíncia
electromagnética.
Igualmente, as guitarras equipadas com reprodutores electromagnéticos não devem ser usadas
a menos de 2 metros da fonte de emissões electromagnéticas tais como alto-falantes.
As emissões dos alto-falantes dependem da característica de frequíncia da unidade accionadora.
Os níveis foram medidos directamente de accionadores de 30 dBuV.
Estes níveis são reduzidos para um nível seguro a uma distância de 1,27m dos accionadores.
ISTRUZIONI PER LA SICUREZZA
Avvertenza
Per assicurarsi di essere sempre protetti contro il rischio di incendi, sostituire i fusibili soltanto
con altri dello stesso tipo e potenza.
Non esporre l'attrezzatura alla pioggia o umidità per ridurre il rischio di incendi o shock elettrici.
Se si sospetta una malfunzione, consultare sempre un tecnico esperto in questo settore.
L'attrezzatura deve essere messa a terra. I fili sono stati colorati secondo il codice seguente:
Giallo e verde - Terra Blu - Neutro Marrone - Sotto tensione
Dato che i colori dei fili nel cavo elettrico del prodotto possono non corrispondere ai segni
colorati che identificano i terminali della spina, procedere come segue:–
Il filo di color giallo e verde deve essere collegato al terminale nella spina marcata con la lettera E
o con il simbolo terra, oppure di colore verde o verde e giallo.
Il filo di colore blu deve essere collegato al terminale che mostra la lettera N oppure di color
nero.
Il filo di color marrone deve essere collegato al terminale che mostra la lettera L oppure di color
rosso.
Con una una spina di 13 amp (BS1363), si deve usare un fusibile di 13 amp. Con qualsiasi altro
tipo di spina inserire un fusibile di 15 amp nella spina, nell'adattatore o nel quadro di
distribuzione.
Avvertenza EMC (per la compatibilità elettromagnetica)
Nel design di altoparlanti o di fonorivelatori di una chitarra, è inerente il fatto che raccoglieranno
o saranno influenzati da campi elettromagnetici. Le custodie per altoparlanti Trace Elliott non
dovrebbero essere poste lontano meno di 2 metri dall'attrezzatura che potrebbe risentire
dell'interferenza elettromagnetica.
Allo stesso modo, non usare le chitarre con fonorivelatori elettromagnetici ad una lontananza
inferiore a 2 metri da qualsiasi sorgente di emissioni elettromagnetiche come altoparlanti.
Le emissioni da altoparlanti dipendono dalla caratteristica di frequenza dell'unità di comando.
I livelli sono stati misurati direttamente da unità di comando di 30 dBuV; il livello sicuro è ad una
distanza di 1,27 metri dalle unità.
SIKKERHEDSINSTRUKTIONER
Advarsel
For vedvarende beskyttelse imod risikoen for brand, må sikringerne kun udskiftes med sikringer
af samme type og størrelse.
For at reducere risikoen for brand og elektrisk chok må dette udstyr ikke udsættes for regn eller
fugt.
Hvis man har mistanke om, at der er en fejl i udstyret, skal man altid henvende sig til en
faguddannet servicetekniker.
Dette apparat skal have jordforbindelse. Lederne i el–ledningen er farvet efter følgende kode:
Grøn og gul - Jord Blå - Nulleder Brun - Spændingsførende
Fordi ledernes farver i dette apparats el–ledning evt. ikke svarer til de farvede afmærkninger, der
identificerer klemmerne i stikket, skal man gå frem på følgende måde:
Den leder, som er farvet grøn/gul, skal forbindes med klemmen i stikket, der er afmærket med
bogstavet E eller med jordsymbolet eller som er grøn eller grøn/gul.
Den blå ledning skal forbindes med den klemme, der er afmærket med bogstavet N eller som er
sort.
Den brune ledning skal forbindes med den klemme, der er afmærket med bogstavet L eller som
er rød.
Hvis der anvendes et 13A (BS1363) stik, skal der monteres en 13A sikring. Hvis der anvendes en
anden type stik, skal der sættes en 15A sikring i stikket eller snydeproppen eller på
strømfordelingstavlen.
EMC advarsel
Højttalere og guitar–pickups er konstrueret således, at de udsender eller påvirkes af
elektromagnetiske felter. Trace Elliot højttalerkabinetter må ikke placeres mindre end 2 meter fra
udstyr, der sandsynligvis vil blive påvirket af elektromagnetiske forstyrrelser.
Ligeledes bør guitarer, som er udstyret med elektromagnetiske pickups, ikke anvendes mindre
end 2 meter væk fra en kilde til elektromagnetiske emissioner som f.eks. højttalere.
Emissioner fra højttalere afhænger af drivaggregatets frekvens. Niveauer måles direkte fra
drivaggregater på 30 dBuV.
Disse niveauer reduceres til et sikkert niveau i en afstand af 1,27 m fra drivaggregaterne.
9

ΟΟ∆∆ΗΗΓΓΙΙΕΕΣΣΑΑΣΣΦΦΑΑΛΛΕΕΙΙΑΑΣΣ
ΠΠρροοεειιδδοοπποοιιηη
Για συνεχη προστασι´α απο´τον κινδυνο ϕωτια´ς, αβτικαταστη´στε τις ασϕα´λειες µο´νο
µε αοϕα´λειες του ι´διου τυ´που και της ι´διας αναλογιας.
Για να µειωσετε τον κι´νδυνο της ϕωτια´ς η´την ηλεκτροπληξι´α, µην εκτι´θετε τον
εξοπλισµο´στη βροχη´η´οτην υγρασι´α.
Σε περι´πτωση που υποψια´ζεστε κα´πιοια δυσλειτουρλι´α, πα´ντοτε να παραπε´µπετε
αυτη´τη συσκευη´σε καταρτισµε´νο µηχανικο´σε´ρβις.
Η συσκευη´αυτη´πρε´πει να διαθε´τει γει´ωση. Τα συ´ρµατα στην κεντρικη´παροχη´
ρευ´µατος ειναι ε´γχρωµα συ´µϕωνα µε τον ακο´λουθο κωδικο´:
ΠΠρραα
´σσιιννοο&&ΚΚιιττρριιννοο−−ΓΓεειι ´ωωααηηΜΜππλλεε ´−−ΟΟυυδδεε ´ττεερροοΚΚααϕϕεε ´−−ΗΗλλεεκκττρροοϕϕοο ´ρροο
Μια και τα χρω´µατα στο συ´ρµα της κεντρικη´ς παροχη´ς αυτη´ς της συσκευη´ς µπορει´
να µην αντιστοιχου´ν µε τα ε´γχρωµα σηµα´δια που ταυτιζουν τους ακροδε´κτες στην
πρι´ζα σας, προχωρη´στε ως εξη´ς:−
Το συ´ρµα που ε´χει χρω´µα Πρα´σινο & Κιτρινο πρε´πει να σονδε´εται µε τον ακροδε´κτη
στην πρι´ζα που ει´ναι σηµειωµε´νος µε το γρα´µµα Ε η´µε το συ´µβολο γει´ωσης η´µε το
πρα´σινο χρω´µα η´µε το Πρα´σινο & Κι´τρινο.
Το αυ´ρµα που ε´χει χρω´µα Μπλε πρε´πει να συνδε´εται στον ακροδε´κτη που ει´ναι
σηµειωµε´νος µε το γρα´µµα Ν η´το Μαυ´ρο χρω´µα.
Το συ´ρµα που ε´χει χρω´µα Καϕε´πρε´πει να συνδε´εται µε τον ακροδε´κτη που ε´ιναι
σηµειωµε´νος µε το γρα´µµα Lη´το Κο´κκινο χπω´µα.
Εα´ν ξρησιµοποιει´ται πρι´ζα Α 13 αµπε´ρ (ΒS1363) θα πρε´πει να εϕαρµο´ζεται ασϕα´λεια
των 13 αµπε´ρ, η´εα´ν χρησιµοποιει´ται οποιοδη´ποτε α´λλο ει´δος πρι´ζας θα πρε´πει να
εϕαρµο´ζεται ασϕα´λεια των 15 αµπε´ρ ει´τε στην πρι´ζα η´στο µετασχηµατιστη´η´στον
πι´νακα διανοµη´ς.
ΠΠρροοεειιδδιιπποοιιηηοοηηττηηςςΕΕΜΜC
Ει´ναι αναγκαι´ο ο´πως στο σχε´διο του µεγαϕω´νου και στο σχε´διο πικα´π κιθα´ρας
πρε´πει να εκπε´µπουν η´να επηρεα´ζονται απο´τα ηλεκτροµαγνητικα´πεδι´α. Τα
εσω´κλειστα µελαϕω´νου της TRACE ELLIOT να µην χρησιµοποιου´νται λιγο´τερο απ´ο 2
µε´τρα µακρια´απο´τη συσκευη´που πιθανο´ν να επηρεα´ζονταιι απο´ηλεκτροµαγνητικη´
παρε´µβαση.
Επι´οης, οι κιθα´ρες που εϕαρµο´ζονται µε ηλεκρροµαγνητικα´πικα´πς δεϖ πρε´πει να
χρησιµοποιου´νται λιγο´τερο απο´2 µε´τρα απο´σταση απο´πηγη´ηλεκτροµαγνητικη´ς
εκποµπη´ς, ο´πως τα µεγα´ϕωνα.
Εκποµπε´ς απο´µεγα´ϕωνα εξαρτω´νται απο´το χαρακτηριστικο´της συχνο´τητας της
συσκευη´ς µετα´δοσης κι´νηοης.
Οι βαθµοι´καταµετρη´θηκαν απευθει´ας απο´το επιπεδο οδηγου´των 30 dBuV.
Αυτα τα´επι´πεδα µειω´νονται για ασϕαλε´ς επι´πεδο σε ασϕαλη´βαθµο´απο´στασης 1,27
µε´τρα απο´τους οδηγου´ς.
10
