TSS JOKER 2 DS 500 User guide

Modul DS 500
JOKER 2
Modul diaľkového ovládania centrálneho zamykania • Montážny manuál
Modul dálkového ovládání centrálního zamykání • Montážní manuál
Module for remote control central locking system • Installer’s manual
1.0

Funkcia
Modul DS 500 JOKER 2 je určený pre alarm DS 500 CAN, DS 500 CAN U a umožnuje zabezpečiť blokovanie
a imobilizáciu vozidla prostredníctvom prídavného špeciálneho vysielača JOKER. Pomocou programu je možné
nastaviť funkciu imobilizéra alebo priti-únosový režim. Naviac modul umožnuje pri niektorých značkach voziidla aj
odomykanie a zamykanie dverí.
Funkcie vysielača JOKER
Indikácia nízkeho napätia batérie vo vysielači JOKER
Po autorizácii imobilizéra (voliteľne) alebo proti-únosového režimu (voliteľné) bude LED rýchlo blikať počas 2
sekúnd. Batérie je treba vymeniť.
Dočasné vypnutie vysielača JOKER
PT vysielač vysiela informácie každých niekoľko sekúnd pre autorizáciu imobilizéra alebo protiúnosovej funkcie.
Pre predĺženie životnosti batérie je možné dočasne vypnúť toto vysielanie (napr. počas víkendu, a pod.).
Vypnutie
Vysielač vypnete stlačením a držaním tlačidla po dobu 3 sekúnd, dokiaľ sa modrá LED nerozsvieti a pomaly
nezhasne.
Zapnutie
Vysielač zapnete stlačením tlačidla dokiaľ sa modrá LED pomaly nerozsvieti.
Pre zistenie stavu vysielača JOKER stlačte tlačidlo. Modrá LED blikne ak je vysielač aktívny, zároveň sa pri
stlačení tlačidla vysiela autorizačný kód. Montáž
Modul DS 500 JOKER 2 sa zapája do konektora prídavného senzora 2, preto v prípade použitia tohto modulu nie
je možné pripojiť druhý senzor k alarmu. Červená LED indikuje príjem signálu z vysielača JOKER (približne
každých 5 sekúnd).
Popis vodičov:
Čierny, Modrý, Červený –napájanie a komunikácia modulu s alarmom –zapojte do konektora pre prídavný
senzor 2.
Čierny vodič vľavo –(-250mA) tranzistorový odomykací výstup
Čierny vodič vpravo –(-250mA) tranzistorový zamykací výstup
Biele vodiče –stálych +12V napr. pre napájanie relé
ANTÉNA
ANTÉNA

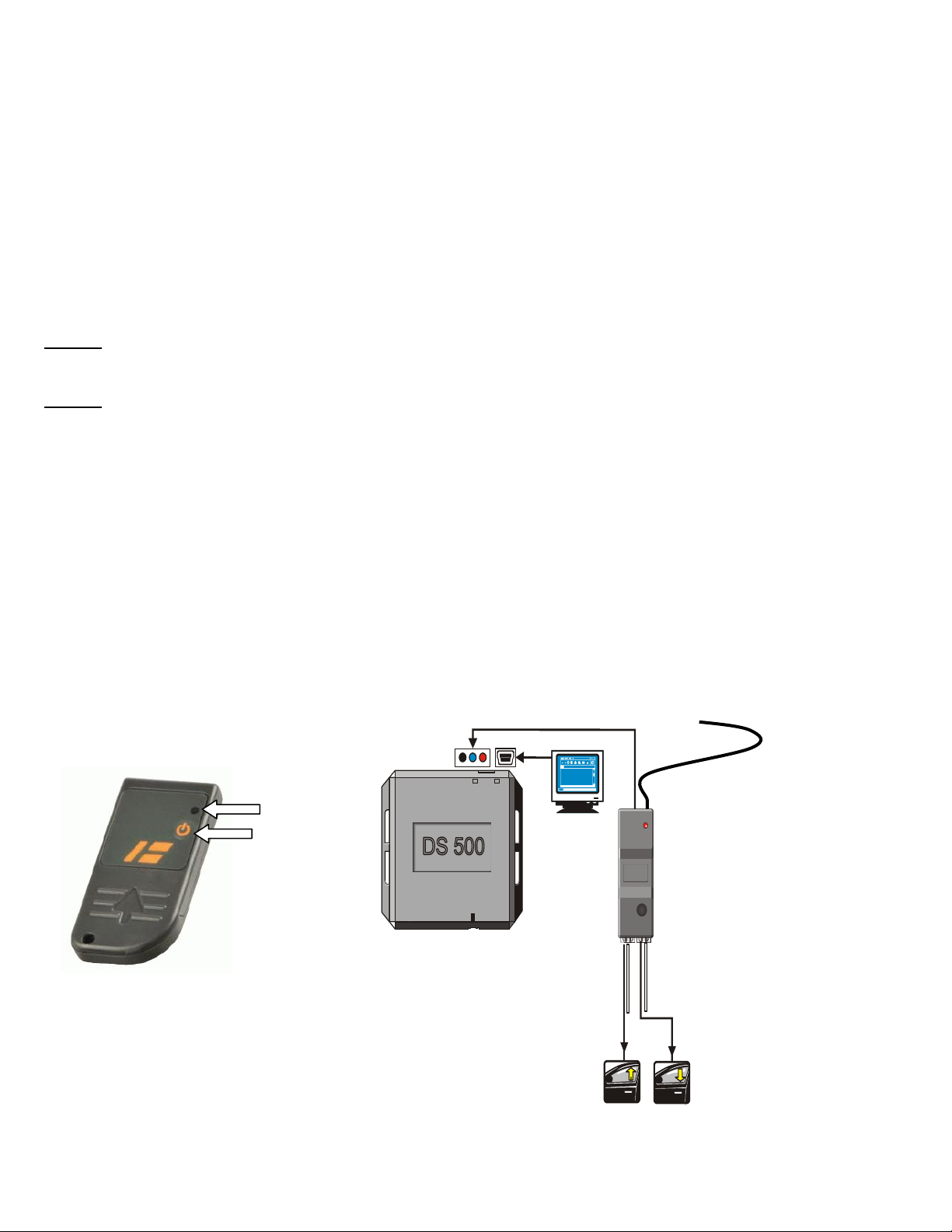

MODUL DS500 JOKER 2
USB - PC
MODUL DS500 DO
ODOMYKANIE
(-250mA) ZAMYKANIE (-250mA)
+12V
+12V
tlačidlo
LED

Programové nastavenie alarmu
Pre použitie Modulu DS 500 JOKER 2 s alarmom DS 500 CAN je potrebné nastaviť túto funkciu v alarme
pomocou programu DS 500 Programátor. Dodané ovládače v sade sú už naprogramované!
Pripojte alarm USB káblom k PC a spustite program DS 500 Programátor. Pred týmto úkonom musí byť USB
ovládač pre alarm nainštalovaný v PC. (Inštalačné súbory a postup inštalácie sú umiestnené na internetovej
stránke distribútora).
Nastavte položky:
Zadný 3 polový konektor pre > Modul DO –nastaví obojsmernú komunikáciu s Modulom DS 500 JOKER
V závislosti od vozidla je možné použiť aj funkciu doťahu okien.
Doťah okien> [5,10,15,20,25,30] –doba zamykacieho impulzu pre doťah okien.
Proti-únosový režim –je možné zapnúť alebo vypnúť proti-únosový režim alarmu.
Alarm testuje jeho prítomnosť (indikačná LED dióda bliká v 2 sekundových intervaloch) pri každom otvorení
vodičových dverí ak je zapnuté zapaľovanie. V prípade jeho neprítomnosti sa blokuje vozidlo. Autorizáciu je
možné previesť aj stlačením servisného tlačidla po dobu 1
sekundy.
Ak sa do 45 sekúnd nezaznamená autorizačný signál od
ovládača spustí sa proces blokovania:
- siréna začne pípať 2x za sebou v skracujúcich
sa intervaloch, LED blikne krátko každé 2
sekundy
- ak sa počas nasledujúcich 45 sekúnd
nezaznamená autorizačný signál, aktivuje sa
blokovanie, svetlá vozidla sa rozblikajú, siréna
bude húkať, LED bliká každé 2 sekundy.
- nasledujúcich 5 sekúnd sa vozidlo odblokuje, je
možné naštartovať na 10 sekúnd pre
odstavenie vozidla mimo cestu.
- po 30 sekundách siréna prestane húkať, ale
svetlá a LED budú blikať dokiaľ sa funkcia
neautorizuje.
V prípade ak chcete zanechať vozidlo s naštartovaným
motorom ale s aktívou proti-únosovou funkciou, je nutné
previesť nasledujúce úkony:
- nasadnite do vozidla, zatvorte všetky dvere
- naštartujte vozidlo
- do 10 sekúnd po naštartovaní vozidla otvorte
dvere a stlašte 2x za sebou servisné tlačidlo,
LED bude blikať
- opustite vozidlo, zatvorte dvere –proti-únosová
funkcia je dočasne vypnutá. Aktivuje sa pri
ďalšom otvorení dverí vozidla.
Imobilizér –je možné aktivovať alebo deaktivovať funkciu
IMOBILIZÉR. Voľba alarm po 30. sekundách naviac spustí
poplach po 30 sekundách po pokuse naštartovať vozidlo.
V prípade neprítomnosti ovládača sa aktivuje blokovanie 25
sekúnd po vypnutí zapaľovania, ak je alarm deaktivovaný. To
znemožnuje opätovné naštartovanie vozidla. Počas blokovania,
LED bliká 2x za 2 sekundy. Funkcia imobilizér neumožnuje
blokovanie počas jazdy.

Programovanie a mazanie ovládačov
Ak je programovo povolený Modul DO je možné v servisnom režime v Úrovni č.5 naprogramovať alebo vymazať
ovládače. Je možné naprogramovať až 2 prídavné ovládače a 2 JOKER vysielače. Dodané JOKER vysielače
v sade sú už naprogramované!
Pre vstup do programovacieho režimu použite nasledujúci postup:
1. Vypnite zapaľovanie
2. Zapnite zapaľovanie
3. Stlačte a držte servisné tlačidlo.
4. Po 10 sekundách pípne siréna 1x. Uvolnite tlačidlo
Následne je potrebné sa dostať do režimu mazania a programovania ovládačov. Postup je následovný:
1. Podržte servisné tlačidlo asi 3 sekundy. Siréna pípne 2x, LED blikne 2x.
2. Podržte servisné tlačidlo asi 3 sekundy. Siréna prípne 3x, LED blikne 3x.
3. Podržte servisné tlačidlo asi 3 sekundy. Siréna prípne 4x, LED blikne 4x.
4. Podržte servisné tlačidlo asi 3 sekundy. Siréna prípne 5x, LED blikne 5x.
Po vstupe na Úroveň č.5 tieto možnosti:
Po vstupe na Úroveň č.5 LED svieti 8 sekúnd.
> Po tejto dobe alarm vstúpi do testovacieho režimu pre naprogramované DO (každé stlačenie tlačidla na DO
bude signalizované 2x pípnutím sirény a 2x bliknutím LED). Testovací režim trvá kým je zapnuté zapaľovanie.
> Ak sa počas svietenia LED stlačí servisné tlačidlo 5x alarm vstúpi do režimu učenia nových ovládačov
(predchádzajúce sa vymažú!) Vysielač JOKER musí byť pred procedúrou vypnutý!
Pred programovaním vypnite funkciu Proti-únosový režim a Imobilizér programovacím softvérom!
LED svieti počas 5 sekúnd
Stlačte tlačidlo na prvom ovládači (alebo stlačte servisné tlačidlo pre preskočenie pozície )
LED zhasne –ovládač č.1 je naprogramovaný na pozíciu
LED zasa svieti počas 5 sekúnd
Stlačte tlačidlo na druhom ovládači (alebo stlačte servisné tlačidlo pre preskočenie pozície )
LED zhasne –ovládač č.2 je naprogramovaný na pozíciu
LED zasa svieti počas 5 sekúnd
Stlačte krátko tlačidlo na JOKER vysielači (alebo stlačte servisné tlačidlo pre preskočenie pozície )
LED zhasne –JOKER č.1 je naprogramovaný na pozíciu
LED zasa svieti počas 5 sekúnd
Stlačte krátko tlačidlo na druhom JOKER vysielači (alebo stlačte servisné tlačidlo pre preskočenie pozície )
LED zhasne –JOKER č.2 je naprogramovaný na pozíciu
Siréna 1x pípne, LED 1x blikne – alarm vstúpi do testovacieho režimu pre ovládače. Pri každom stlačení tlačidla
siréna 2x pípne a LED 2x blikne.
Ak siréna pípne a LED blikne 3x programovanie ovládačov sa nepodarilo a začne sa opäť.
Vypnutím zapaľovania sa ukončí testovací režim a servisný režim.

Funkce
Modul DS 500 JOKER 2 je určen k alarmu DS 500 CAN, DS 500 CAN U a umožňuje zabezpečit blokování
a imobilizaci vozidla prostřednictvím přídavného speciálního vysílače JOKER. Pomocí programu lze nastavit
funkci imobilizéru nebo proti-únosový režim. Modul navíc umožňuje u některých značek vozidel i odemykání
a zamykání dveří.
Funkce vysílače JOKER
Indikace nízkého napětí baterie ve vysílači JOKER
Po autorizaci imobilizéru (volitelné) nebo proti-únosového režimu (volitelné) LED rychle bliká po dobu 2 sekund.
Je potřeba vyměnit baterie.
Dočasné vypnutí vysílače JOKER
PT vysílač vysílá informace každých několik sekund kvůli autorizaci imobilizéru nebo proti-únosové funkce. Za
účelem prodloužení životnosti baterie lze toto vysílání dočasně vypnout (např. během víkendu a pod.).
Vypnutí
Vysílač vypnete stisknutím a držením tlačítka po dobu 3 sekund, dokud se modrá LED nerozsvítí a pak pomalu
nezhasne.
Zapnutí
Vysílač zapnete stisknutím tlačítka, dokud se modrá LED pomalu nerozsvítí. Pro zjištění stavu vysílače JOKER
stiskněte tlačítko. Modrá LED blikne, je-li vysílač aktivní a zároveň je při stisknutí tlačítka vyslán autorizační kód.
Montáž
Modul DS 500 JOKER 2 se zapojuje do konektoru přídavného senzoru 2, proto v případě použití tohoto modulu
nelze připojit k alarmu druhý senzor. Červená LED indikuje příjem signálu z vysílače JOKER (přibližně každých 5
sekund).
Popis vodičů:
Černý, Modrý, Červený –napájení a komunikace modulu s alarmem –zapojte do konektoru pro
přídavný senzor 2.
Černý vodič vlevo –(-250mA) tranzistorový odemykací výstup
Černý vodič vpravo –(-250mA) tranzistorový zamykací výstup
Bílé vodiče –stálých +12V např. pro napájení relé
ODEMYKÁNÍ ZAMYKÁNÍ
ANTÉNA
ANTÉNA
MODUL DS500 JOKER 2
USB - PC
MODUL DS500 DO
ODOMYKANIE
(-250mA) ZAMYKANIE (-250mA)
+12V
+12V
tlačítko
LED

Programové nastavení alarmu
Pro použití Modulu DS 500 JOKER 2 s alarmem DS 500 CAN je nutné nastavit v alarmu tuto funkci pomocí
programu DS 500 Programátor. Ovladače dodané v sadě jsou již naprogramovány!
Alarm připojte USB kabelem k PC a spusťte program DS 500 Programátor. Před tímto úkonem musí být v PC
nainstalován USB ovladač alarmu. (Instalační soubory a postup instalace jsou umístěny na internetové stránce
distributora).
Nastavte položky:
Zadní 3 pólový konektor pro > Modul DO –nastaví obousměrnou komunikaci s Modulem DS 500 JOKER.
V závislosti na vozidle lze použít také funkci dotahu oken.
Dotah oken> [5,10,15,20,25,30] –doba zamykacího impulzu pro dotah oken.
Proti-únosový režim –lze zapnout nebo vypnout proti-únosový režim alarmu.
Alarm testuje jeho přítomnost (indikační LED dioda bliká ve 2 sekundových intervalech) při každém otevření dveří
řidiče, je-li zapnuto zapalování. V případě jeho nepřítomnosti dojde k zablokování vozidla. Autorizaci lze také
provést stisknutím servisního tlačítka po dobu 1 sekundy.
Pokud nedojde do 45 sekund k zaznamenání autorizačního
signálu od ovladače, spustí se proces blokování:
- Siréna začne pípat 2x za sebou
ve zkracujících se intervalech, LED blikne
krátce každé 2 sekundy.
- Pokud nedojde během následujících 45
sekund k zaznamenání autorizačního signálu,
aktivuje se blokování, světla vozidla se
rozblikají, siréna začne houkat, LED bude
blikat každé 2 sekundy.
- Následujících 5 sekund se vozidlo odblokuje,
bude možné nastartovat na 10 sekund pro
odstavení vozidla mimo silnici.
- Po 30 sekundách siréna přestane houkat, ale
světla a LED budou nadále blikat, dokud
nedojde k autorizaci funkce.
Chcete-li zanechat vozidlo s nastartovaným motorem, ale
s aktivní proti-únosovou funkcí, je nutné provést následující
úkony: - nasedněte do vozidla a zavřete všechny
dveře
- nastartujte vozidlo
- do 10 sekund po nastartování vozidla otevřete
dveře a stiskněte 2x za sebou servisní
tlačítko, LED bude blikat
- opusťte vozidlo, zavřete dveře – proti-
únosová funkce je dočasně vypnutá. Aktivuje
se při dalším otevření dveří vozidla.
Imobilizér –lze aktivovat nebo deaktivovat funkci Imobilizér.
Volba alarm po 30 sekundách navíc spustí poplach po 30ti
sekundách od pokusu nastartovat vozidlo.
V případě nepřítomnosti ovladače se blokování aktivuje 25
sekund po vypnutí zapalování, je-li alarm deaktivován. To
znemožňuje opětovné nastartování vozidla. Během blokování,
LED bliká 2x za 2 sekundy. Funkce Imobilizér neumožňuje
blokování během jízdy.

Programování a mazání ovladačů
Je-li Modul DO programově povolen, je možné v servisním režimu v Úrovni č.5 naprogramovat nebo vymazat
ovladače. Naprogramovat lze až 2 přídavné ovladače a 2 JOKER vysílače. Dodané JOKER vysílače v sadě jsou
už naprogramovány!
Pro vstup do programovacího režimu použijte následující postup:
5. Vypněte zapalování.
6. Zapněte zapalování.
7. Stiskněte a držte servisní tlačítko.
8. Po 10 sekundách siréna 1x pípne. Uvolněte tlačítko.
Následně je nutné dostat se do režimu mazání a programování ovladačů. Postup je následovný:
5. Podržte servisní tlačítko asi 3 sekundy. Siréna pípne 2x, LED blikne 2x.
6. Podržte servisní tlačítko asi 3 sekundy. Siréna pípne 3x, LED blikne 3x.
7. Podržte servisní tlačítko asi 3 sekundy. Siréna pípne 4x, LED blikne 4x.
8. Podržte servisní tlačítko asi 3 sekundy. Siréna pípne 5x, LED blikne 5x.
Po vstupu na Úroveň č.5 jsou tyto možnosti:
Po vstupu na Úroveň č.5 LED svítí 8 sekund.
> Po této době alarm vstoupí do testovacího režimu pro naprogramovaný DO (každé stisknutí tlačítka na DO je
signalizováno 2x pípnutím sirény a 2x bliknutím LED). Testovací režim trvá, je-li zapalování zapnuté.
> Stisknete-li v době svícení LED servisní tlačítko 5x, alarm vstoupí do režimu učení nových ovladačů (předchozí
se vymažou!) Vysílač JOKER musí být před procedurou vypnutý!
Před programováním vypněte funkci proti-únosový režim a Imobilizér pomocí programovacího software!
LED svítí po dobu 5 sekund
Stiskněte tlačítko na prvním ovladači (nebo stiskněte servisní tlačítko pro přeskočení pozice).
LED zhasne –ovladač č.1 je naprogramován na pozici.
LED opět svítí po dobu 5 sekund
Stiskněte tlačítko na druhém ovladači (nebo stiskněte servisní tlačítko pro přeskočení pozice).
LED zhasne –ovladač č.2 je naprogramován na pozici.
LED opět svítí po dobu 5 sekund
Stiskněte krátce tlačítko na JOKER vysílači (nebo stiskněte servisní tlačítko pro přeskočení pozice).
LED zhasne –JOKER č.1 je naprogramován na pozici.
LED opět svítí po dobu 5 sekund
Stiskněte krátce tlačítko na druhém JOKER vysílači (nebo stiskněte servisní tlačítko pro přeskočení pozice).
LED zhasne –JOKER č.2 je naprogramován na pozici.
Siréna 1x pípne, LED 1x blikne –alarm vstoupí do testovacího režimu pro ovladače. Při každém stisknutí tlačítka
siréna 2x pípne a LED 2x blikne.
Pípne-li siréna a LED 3x blikne, programování ovladačů se nezdařilo a proces začne znovu.
Vypnutím zapalování se ukončí testovací režim a servisní režim.

Function
Module DS 500 JOKER 2 is suitable for alarm DS 500 CAN, DS 500 CAN U.
It works as immobilizer for DS 500 controlled by independent personal transceiver JOKER. With the program it is
possible to set up immobilizer function or anti hijacking mode. In addition, the module allows for some vehicle
brands, unlocking and locking the doors.
JOKER functions
Indication of low battery in the JOKER transmitter
After immobilizer authorization (optional) or anti-hijacking mode (optional) LED will flash rapidly for 2 seconds.
Batteries should be replaced.
Temporarily turn off the JOKER transmitter
PT transmitter sends data every few seconds for immobilizer authorization or anti hijacking feature.
To extend battery life, you can temporarily disable the transmission (e.g. over the weekend, and so on.).
Turn OFF
Press and hold the button for 3 seconds until the red LED lights up and slowly get off.
Turn ON
Press the button until the blue LED lights up slowly.
To find out the status of the transmitter JOKER press the button.
Blue LED flashes when the transmitter is active. At the same time when you press the button it sends an
authorization code.
Installation
Module DS 500 JOKER 2 has to be plugged into additional sensor 2 connector, when using this module, it is not
possible to connect second sensor to alarm. The red LED indicates the signal reception of the JOKER transmitter
(about every 5 seconds).
Wires description:
Black, Blue, Red –power and communication module with alarm - to the socket for the second
additional sensor
Black wire left –(-250mA) unlock transistor output
Black wire right –(-250mA) lock transistor output
White wires –permanent +12 V for example the power relay
ANTÉNA
ANTENE
MODULE DS500 JOKER 2
USB - PC
MODUL DS500 DO
ODOMYKANIE
(-250mA) ZAMYKANIE (-250mA)
+12V
+12V
Button
LED
MODULE DS500 JOKER

Alarm setting
To use the module Joker 2 DS 500 DS 500 with alarm DS500 CAN, it is necessary to set up this function, using
DS 500 programmer. Supplied remotes in the set are already programmed!
Connect alarm by using USB cable to the PC and run the DS 500 programmer. Before this act must be USB
driver installed in your PC. (Installation files and installation procedure are placed on the website of the
distributor).
Set up:
Back 3-pol connector for Module DO –will set up 2 way communication with Module DS 500 JOKER.
It's possible to use roll up windows function (depends on the car model).
Window roll up [5,10,15,20,25,30] –locking impulse time for windows roll up.
Anti-hijacking mode –it is possible to turn ON / OFF this mode. Alarm test its presence (indication LED flash in
2 sec. intervals) every time driver's door are open and when the ignition is switched ON. In case of his absence,
vehicle is blocked. Authorization can be made by pressing the service button for 1 second.
If within 45 seconds authorization signal from controller is not
recorded, the process of blocking start:
- Siren beeps 2x consecutive, LED flash shortly
every 2 seconds
- if over the next 45 seconds authorization signal
is not recorded, blocking will be activated,
vehicle lights will flash, siren will hoot, LED
flashes every 2 seconds.
- In the next 5 seconds, the vehicle will be
unblocked, it is possible to turn the engine ON
for 10 seconds (to move the vehicle off the
road).
- After 30 seconds the siren stops hooting, but
lights and LED will flash until the function get
authorized.
In case you want to leave the vehicle with the engine running
but actively anti-hijack function, it is necessary to do the
following steps:
- Sit in the vehicle, close all doors.
- Turn the engine ON.
- Within 10 seconds after the engine is turned
ON, open the door and press 2 x service
button, the LED will flash.
Exit the vehicle, close the door - anti-hijack feature is
temporarily disabled. It will activate when you open the car
door.
Immobilizer –it is possible to activate or deactivate this
function. Choice of alarm after 30 seconds will trigger an
alarm 30 seconds after trying to start the vehicle.
In the absence of controller 25 second blocking is activated
after the ignition is switched off when the alarm is
deactivated. This makes it impossible to re-start the car.
While blocking, LED flash 2x for 2 seconds. Immobilizer
function does not allow blocking while driving.
UNLOCK
(-250mA)
LOCK
(-250mA)

Testing and/or erasing/programming new remotes
When RF module is enabled, than Level Nr.5 in Service mode is changed for testing, programming and erasing
remote controllers. It is possible to programmed 2 JOKER transmitters and 2 remote controllers. JOKER
transmitters included in the box is already programmed! The JOKERs must be turned OFF during learn
procedure.
For entering into programming procedure follow procedure below:
1. Turn ignition OFF.
2. Turn ignition ON.
3. Press and hold valet switch.
4. After 10 seconds, siren chirps once. Release valet switch.
5. Press and hold valet switch again. Siren chirps 2 times and LED blink 2 times.
6. Press and hold valet switch again. Siren chirps 3 times and LED blink 3 times.
7. Press and hold valet switch again. Siren chirps 4 times and LED blink 4 times.
8. Press and hold valet switch again. Siren chirps 5 times and LED blink 5 times.
Lever Nr.5 is chosen.
After releasing valet switch, the LED lights up for 8 seconds.
> wait 8 seconds the programming is skipped. Transmitters are not erased from memory and the alarm enters the
transmitter testing mode.
> OR press the valet switch 5 times when the LED is lit the alarm enters the remote programming mode. The
LED goes off. The previously stored remotes are erased from memory.
Programming new remotes or JOKERs (The JOKERs must be turned OFF during learn procedure).
the LED lights up for 5 seconds.
a. Press any button of the 1st remote. The LED turns off. Remote No. 1 is programmed! (short press valet
switch for skip position).
The LED lights up again for 5 seconds.
b. Press any button of the 2nd remote. The LED turns off. Remote No. 2 is programmed! (short press
valet switch for skip position).
The LED lights up again for 5 seconds.
c. Short press button of the 1st JOKER. The LED turns off. The JOKER No. 1 is programmed! (short
press valet switch for skip position).
The LED lights up again for 5 seconds.
d. Press any button of the 2nd JOKER. The LED turns off. The JOKER No. 2 is programmed! (short press
valet switch for skip position).
If the programming was OK siren chirp 1x and LED blink once, the alarm would enter transmitter testing mode.
Otherwise, the siren chirps/LED blinks 3 times and the programming is repeated. Switching off the ignition exits
the programming mode.
Transmitter testing mode
Single siren chirp and single LED blink confirms entering the transmitter testing mode. As long as the ignition is
switched on, pressing any button on any programmed remote is signaled by 2 LED blinks and 2 siren chirps.
Press the valet switch 5 times to repeat programming new remotes. Switching off the ignition exits the transmitter
testing mode and the service mode.
