TSS DS600 CAN Instruction Manual

DS500 CAN
DS500 CAN U
CANBUS modulárny autoalarm • Užívateľský a montážny manuál
CANBUS modulární autoalarm • Uživatelský a montážní manuál
CANBUS CAR SECURITY ALARM • User’s & Installer’s manual
Ver.1.18
www.eldibg.com
car audio & multimedia system

Vlastnosti CANBUS alarmu
Ultrazvukový senzor pri verzii DS500 CAN U.
2 nezávislé prídavné vstupy pre senzory.
Spínané napätie prídavných senzorov.
Možnosť aktivácie alarmu bez senzorov.
Vstavaný imobilizačný okruh.
Servisný režim.
Možnosť núdzového odstavenia alarmu.
Logika otvárania kufra.
Pamäť poplachu 5 udalostí.
Stav systému je ukladaný v pamäti aj pri výpadku napájania.
Signalizácia ak bol alarm v neštandardnom stave.
Signalizácia otvorených dverí, kufra, kapoty pri aktivácii alarmu.
Funkcia REAKTIVÁCIE.
Možnosť funkcie IMOBILIZÉR.
Funkcia Automatickej aktivácie alarmu.
Funkcia Zamykanie od zapaľovania.
Detekcia poplachu od originálneho alarmu (pri niektorých vozidlách).
Priame ovládanie svetiel cez CANBUS (pri niektorých vozidlách).
Programovanie a aktualizácia firmvéru cez USB .
Možnosť analógovo ovládať odomykanie a zamykanie vozidla (s Modulom DO).
Možnosť použiť prídavné diaľkové ovládanie (s Modulom DO).
Možnosť vyvedenia signálu o zaradenej spiatočky.
Možnosť spínania prídavného výstupu pri aktivácii alarmu na určenú dobu.
Funkcie alarmu
1. Aktivácia a uzamknutie dverí
Stlačte tlačidlo na OEM ovládači – svetlá bliknú pre potvrdenie aktivácie alarmu.
Centrálne zamykanie uzamkne dvere. LED bude svietiť 10 sekúnd, potom bude pomaly blikať.
2. Aktivácia s vypnutím senzorov.
Ak nechávate vo vozidle osobu alebo zviera, je moţné aktivovať alarm a vyradiť snímanie senzorov (ultrazvukový
a prídavné senzory).
1. Pred aktiváciou alarmu stlačte a drţte servisné tlačidlo (dokiaľ LED nezačne rýchlo blikať).
2. Opustite vozidlo, zatvorte dvere a stlačte tlačidlo na ovládači.
3. Siréna pípne 2x, bliknú svetlá a uzamknú sa dvere centrálnym zamykaním.
4. LED bude svietiť 10 sekúnd, potom bude pomaly blikať.
3. Deaktivácia alarmu a odomknutie dverí
Stlačte tlačidlo na OEM ovládači – svetlá bliknú, centrálne zamykanie odomkne dvere.
LED bude blikať pokiaľ nebudú dvere otvorené.
Ak sa počas doby kým sa neotvoria dvere aktivuje niektorý zo vstupov (kufor, kapota,..) siréna 3x pípne.
Ak sa neotvoria dvere alebo kufor do 30 sekúnd, alarm sa automaticky reaktivuje viď bod.5.
4. Otvorenie kufra
Je moţné ovládať otvorenie kufra tlačidlom (ak sa tlačidlo nachádza na originálnom ovládači)
Po stlačení tlačidla sa otvorí kufor a vypnúsa prídavné senzory, ultrazvukové senzory ako aj snímanie vstupu kufra.
Počas otvorenia kufra LED rýchlo bliká.
Po zatvorení kufra sa alarm opäť uvedie do aktívneho stavu – sledujú sa všetky vstupy.
Upozornenie! Táto funkcia sa môže líšiť pri rôznych značkách automobilov.
www.eldibg.com
car audio & multimedia system

5. Reaktivácia
Po deaktivácii alarmu LED zostáva blikať, dokiaľ sa dvere alebo kufor neotvoria. Po 30 sekundách nastane
reaktivácia alarmu t.j. alarm sa sám aktivuje, centrálne zamykanie uzamkne dvere.
Ak sa otvoria dvere alebo kufor odpočítavanie reaktivácie sa preruší a LED zhasne.
6. Upozornenie na aktivovaný vstup
Ak sú pri aktivácii alarmu otvorené dvere, kufor alebo kapota, alarm na toto upozorní pípnutím sirény 3x.
Alarm sa aktivuje, ale otvorenú časť nebude ďalej sledovať.
7. Poplach
Aktivovaný alarm vyvolá poplach v prípade ak sa narušia stráţené vstupy: dvere, kufor, kapota, ultrazvukový senzor,
prídavné senzory a zapaľovanie. Dĺţka poplachu je 30 sekúnd – svetlá blikajú, siréna húka. LED bliká v kratších
intervaloch.
Kaţdý zo vstupov môţe vyvolať poplach 4x , následne je tento vstup blokovaný (pre prípad falošného poplachu).
Stlačením tlačidla počas poplachu sa poplach preruší, ale alarm zostáva naďalej aktivovaný.
Stlačením tlačidla počas poplachu sa poplach preruší, alarm sa deaktivuje a odomknú sa dvere.
8. Zamykanie od zapaľovania
Je moţné aktivovať túto funkciu programovo. V tom prípade sa po 8 sekundách od zapnutia zapaľovania (ak boli
predtým zatvorené všetky dvere) uzamknú dvere vozidla (dvere nebude moţné otvoriť zvonku).
Ak sa zapaľovanie vypne, dvere sa odomknú.
Ak sa počas uzamknutia dverí od zapaľovania otvoria niektoré z dverí pasaţierov (otvorené sú zvnútra), po 8
sekundách od ich zatvorenia sa opäť všetky dvere uzamknú. Ak sa však otvoria počas doby zamknutia od
zapaľovania otvoria (zvnútra) dvere vodiča, funkcia zamykania od zapaľovania sa preruší.
Zamykanie od zapaľovania bude funkčné aţ po vypnutí a opätovnom zapnutí zapaľovania.
9. Automatická aktivácia alarmu
Funkciu je moţné aktivovať v programovo.
V prípade aktivácie funkcie Automatická aktivácia alarmu bez zamknutia - po vypnutí zapaľovania a následnom
otvorení a zatvorení dverí vozidla sa ozve 1 pípnutie sirény pre indikáciu zapnutej funkcie. Po uplynutí 12 sekúnd sa
alarm aktivuje (začne stráţiť) automaticky čo je indikované blikaním LED, pípnutím sirény a bliknutím svetiel. Dvere
vozidla sa však neuzamknú.
Odpočet času pre aktiváciu je moţné prerušiť tlačidlom . Ukončenie funkcie je signalizované 2x pípnutím sirény.
V prípade aktivácie funkcie Automatická aktivácia alarmu s uzamknutím nastane po vykonaní funkcie - aktivácie
alarmu (tak ako v odstavci vyššie), za 8 sekúnd ešte aj uzamknutie vozidla a 1x pípne siréna. Tento reţim slúţi ako
prevencia pred uzamknutím kľúčov vo vozidle.
Stlačením tlačidla sa alarm aktivuje okamţite.
Stlačením tlačidla sa ukončí odpočet, deaktivuje alarm a odomknú dvere vozidla – funkcia sa ukonči.
10. Funkcia IMOBILIZÉR
Funkcia imobilizácie pri ktorej sa vyuţíva autorizácia prídavným ovládačom k DS500 s funkciou JOKER je moţné
aktivovať programovo. V prípade neprítomnosti ovládača sa aktivuje blokovanie 25 sekúnd po vypnutí zapaľovania,
ak je alarm deaktivovaný. To znemoţnuje opätovné naštartovanie vozidla. Počas blokovania, LED bliká 2x za 2
sekundy. Funkcia imobilizér neumoţnuje blokovanie počas jazdy.
Odblokovať vozidlo je teda moţné : 1. Stlačením servisného tlačidla po dobu pribliţne 1 sekundy.
2. Použitím –prítomnosťou JOKER ovysielača.
Potvrdzenie autorizácie je indikované rozsvietením LED na 2 sekundy.
11. Proti-únosová funkcia
Pre proti-únosový reţim sa vyuţíva autorizácia špeciálnym ovládačom k DS500 s funkciou JOKER. Alarm testuje
jeho prítomnosť (LED dióda bliká v 2 sekundových intervaloch) pri kaţdom otvorení vodičových dverí ak je zapnuté
zapaľovanie. V prípade jeho neprítomnosti sa blokuje vozidlo. Autorizáciu je moţné previesť aj stlačením servisného
tlačidla po dobu 1 sekundy.
Ak sa do 45 sekúnd nezaznamená autorizačný signál od ovládača spustí sa proces blokovania:
- siréna začne pípať 2x za sebou v skracujúcich sa intervaloch, LED blikne krátko kaţdé 2 sekundy
- ak sa počas nasledujúcich 45 sekúnd nezaznamená autorizačný signál, aktivuje sa blokovanie,
svetlá vozidla sa rozblikajú, siréna bude húkať, LED bliká kaţdé 2 sekundy.
- nasledujúcich 5 sekúnd sa vozidlo odblokuje, je moţné naštartovať na 10 sekúnd pre odstavenie
vozidla mimo cestu.
- po 30 sekundách siréna prestane húkať, ale svetlá a LED budú blikať dokiaľ sa funkcia
neautorizuje.
www.eldibg.com
car audio & multimedia system

V prípade ak chcete zanechať vozidlo s naštartovaným motorom ale s aktívou proti-únosovou funkciou, je nutné
previesť nasledujúce úkony:
- nasadnite do vozidla, zatvorte všetky dvere
- naštartujte vozidlo
- do 10 sekúnd po naštartovaní vozidla otvorte dvere a stlašte 2x za sebou servisné tlačidlo, LED
bude blikať
- opustite vozidlo, zatvorte dvere –proti-únosová funkcia je dočasne vypnutá. Aktivuje sa pri ďalšom
otvorení dverí vozidla.
Núdzové odstavenie alarmu
Alarm je moţné núdzovo odstaviť v prípade, ak ovládač nefunguje alebo sa stratil.
Postup núdzového odstavenia s vlastným PIN kódom:
1. Otvorte dvere kľúčom (spustí sa poplach).
2. Zapnite zapaľovanie. LED bude rýchlo blikať.
3. Stlačte servisné tlačidlo toľko krát, aké je prvé číslo Vášho PIN kódu. Intervaly medzi stlačeniami musia byť
kratšie ako 1 sekunda.
4. Po zadaní čísla počkajte 2 sekundy, LED blikne dlho pre potvrdenie prijatia kódu. Následne zasa bliká
rýchlo.
5. Opakujte postup od bodu 3 pre ďalšie 3 čísla Vášho PIN kódu.
Po správnom zadaní sa systém deaktivuje.
Pôvodný PIN kód (1111) odporúčame zmeniť v montáţnom stredisku pri preberaní vozidla.
Servisný režim
Alarm umoţnuje vykonávanie rôznych servisných úkonov ako napríklad: testovanie CANBUS pripojenia, testovanie
analógových vstupov, nastavenie a testovanie ultrazvukových senzorov, testovanie prídavných senzorov atď.
Servisný reţim je rozdelený do 5 úrovní.
Úroveň č.1 – zistenie aţ 5-tich posledných príčin poplachu
Úroveň č.2 – testovanie reakcie na otvorenie dverí, kufra a kapoty
Úroveň č.3 – Testovanie 2 prídavných vstupov (senzorov)
Úroveň č.4 – Testovanie a nastavenie citlivosti ultrazvukových senzorov.
Úroveň č.5 – návrat k prednastaveným hodnotám
Vstup do servisného reţimu
1. Vypnite a zapnite zapaľovanie
2. Stlačte a drţte servisné tlačidlo
3. Po pribliţne 10 sekundách siréna 1x pípne. Pustite servisné tlačidlo.
Systém je v servisnom reţime na úrovni č.1 (čítanie pamäte poplachu)
Pre výstup zo servisného režimu vypnite zapaľovanie.
Úroveň č.1 - čítanie pamäte poplachu
Po vstúpení na túto úroveň LED bude cyklicky vyblikávať posledných 5 príčin poplachu.
Počet bliknutí LED zodpovedá nasledujúcim udalostiam :
Počet bliknutí LED
Príčina poplachu
1
vodičové dvere (CAN signál)
2
ostatné dvere (CAN signál)
3
vstavaný kapotový spínač (CAN signál)
4
prídavný kapotový spínač (analog)
5
kufor (CAN signál)
6
ultrazvukový senzor
7
prídavný senzor 1
8
prídavný senzor 2
9
zapaľovanie
10
vstavaný alarm
Pre vstup na úroveň č.2 stlačte a drţte servisné tlačidlo aspoň 3 sekundy, siréna 2x pípne.
www.eldibg.com
car audio & multimedia system

Úroveň č.2 – testovanie vstupov dverí, kufra a kapoty (LED bliká 2x)
Aktivovanie (otvorenie) niektorého z vyššie uvedených vstupov (okrem zapaľovania, prídavných a ultrazvukových
vstupov) bude signalizované pípnutím sirény.
Deaktivovanie (zatvorenie) jedného vstupu nie je signalizované.
Deaktivovanie (zatvorenie) jedného vstupu, ak boli aktivované (otvorené) viaceré bude signalizované pípnutím
sirény.
Pre vstup na úroveň č.3 stlačte a drţte servisné tlačidlo aspoň 3 sekundy, siréna 3x pípne.
Úroveň č.3 – test prídavných senzorových vstupov (LED bliká 3x)
Aktivácia prídavných senzorov je signalizovaná pípnutím sirény.
Pre vstup na úroveň č.4 stlačte a drţte servisné tlačidlo aspoň 3 sekundy, siréna 4x pípne.
Úroveň č.4 – test vstupov ultrazvukového senzora
Aktivácia ultrazvukového senzora je indikovaná sériou pípnutí.
LED počtom bliknutí indikuje aktuálne nastavenú citlivosť (1-8)
Krátkym stlačením servisného tlačidla je moţné nastaviť citlivosť v poradí (1-2-3-4-5-6-7-8-1-2-3-4...)
Po testovaní alebo nastavení ultrazvukových senzorov, je možné ukončiť servisný režim vypnutím
zapaľovania.
Pre vstup na úroveň č.5 stlačte a drţte servisné tlačidlo aspoň 3 sekundy, siréna 5x pípne.
Úroveň č.5 – návrat k prednastaveným hodnotám
Po vstupe na túto úroveň sa nastaví továrenský kód typu vozidla a značka vozidla.
(Továrenské nastavenie typu vozidla: Volkswagen Golf V /Golf VI, Volkswagen Jetta, Volkswagen Passat B6, Volkswagen
Touran, Volkswagen Tiguan, Skoda Octavia II, Skoda Superb, Seat Leon, Toledo)
Zistenie stavu zapaľovania
Alarm umoţnuje sledovať stav zapaľovania dvoma metódami:
1. Analógovo – pripojením oranţového vodiča priamo na vodiče zapaľovania.
2. CANBUS –prečítaním informácie zo zbernice. Táto metóda nevyţaduje nájdenie vodiča zapaľovania priamo v aute.
Dôleţité upozornenie!
1. Detekcia cez CANBUS nie je zatiaľ moţná pre VW Touareg, Porshe Cayenne a Mercedes S-Class W221. Pri týchto
vozidlách musí byť oranţový vodič pripojený na vodiče zapaľovania (+15).
2. Pri niektorých vozidlách sa oranţový vodič pouţíva na monitorovanie iných signálov. Preto nesmie byť pripojený na
vodiče zapaľovania, ale musí byť pripojený podľa montáţneho listu.
Vždy dôkladne preštudujte montážny list ku konkrétnemu typu vozidla – potrebné zapojenia vodičov
a konektorov.
Dvojitá funkcia niektorých vodičov.
V niektorých prípadoch majú oranţový (zapaľovanie) a hnedý (pager) vodič iné funkcie. V niektorých vozidlách sa
oranţový vodič pripája na +12V (napr. zistenie stavu motora pre kufor) a niekde je hnedý vodič pouţitý ako pomocná
kostra (uzamknutie dverí).
Vždy dôkladne preštudujte montážny list ku konkrétnemu typu vozidla – potrebné zapojenia vodičov
a konektorov.
www.eldibg.com
car audio & multimedia system

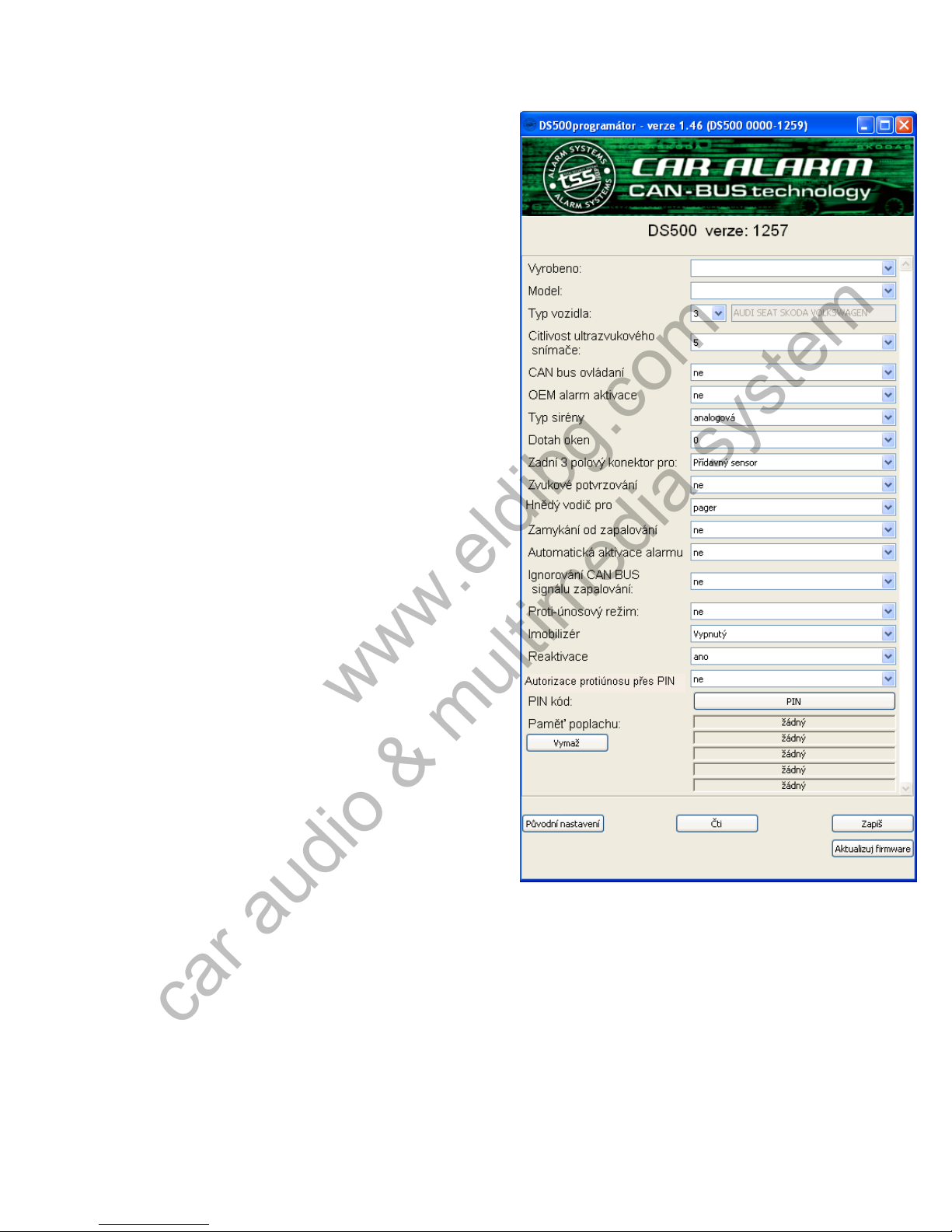

Programovanie
Nastavenie parametrov alarmu sa prevádza pripojením cez
USB port počítača a dodávaným softvérom. Softvér umoţňuje
nastaviť tieto parametre:
- Typ vozidla –je moţné nastaviť značku a typ vozidla.
- Citlivosť ultrazvukového senzora - nastaviť citlivosť
ultrazvukového senzora.
- CAN bus ovládanie - nastaviť ovládanie svetiel a doťahu
okien cez CANBUS zbernicu pri niektorých značkách vozidiel
(VW, Audi, Seat, Škoda, Mercedes, Mitsubishi).
- OEM alarm aktivácia –zapnúť/vypnúť spustenie poplachu
na DS500 od originálneho alarmu vozidla.
- Siren type –je moţné zvoliť druh pripojenej sirény.
Analógová siréna –klasický typ, je dodávaný s alarmom.
Zálohovaná siréna –bez nutnosti jej zapínania/vypínania
kľúčom. Piezoelektrická siréna –siréna bez elektroniky –
silu a zvuky sirény riadi alarm.
- Doťah okien –nastaví čas doťahu okien s Modulom DO.
- Zadný 3 polový konektor pre: –3 pólový konektor na
zadnej strane DS500 má trojitú funkciu programovateľnú cez
PC
>Ako prídavný senzor, konektor umoţňuje pripojenie
ďalšieho senzora k DS500. Napájanie +12V je chránené
elektronickou poistkou, kostra je spínaná ak je alarm
aktivovaný a vstup reaguje na ukostrenie.
> Ako vstup pre Modul DO, konektor umoţňuje taktieţ
pripojenie Modulu DS500 DO. Systém DS500 môţe byť
aktivovaný/deaktivovaný systémovým ovládačom
dodávaným k Modulu DO. Tento modul umoţňuje taktieţ
ovládať 2 analógové výstup ktoré ukostrujú pri
aktivácii/deaktivácii (zamykanie/odomykanie). Ak je
nastavený čas pre doťah okien, výstup ,,zamykanie,, sa
aktivuje na túto dobu. O možnosti použitia tohto modulu
sa informujte u dodávateľa alarmu.
>Ako výstup doťah okien, v prípade ak je DS500 aktivovaný,
výstup pre kostru na zadnom konektore sa uzemní na dobu
ktorá je zvolená v poloţke Doťah okien. Túto funkciu je
moţné pouţiť aj v prípade aktivácie alarmu OEM ovládačom
pre doťah okien, bez nutnosti zapájania Modulu DO.
> Ako vstup pre senzor s upozornením, v prípade pouţitia 2.
úrovňového senzora – prvá úroveň (séria impulzov) len
upozorňuje, 2.úroveň (dlhý impulz) vyvolá poplach.
- Zvukové potvrdzovanie –potvrdzovanie aktivácie
a deaktivácie alarmu sirénou pri uzamknutí/ odomknutí alebo
len pri uzamknutí.
- Hnedý vodič pre –je moţný nasledujúci výber:
> Ako pager –výstup sa aktivuje pri poplachu
> Ako pulzný pager (klaxon) –prispôsobený výstup pre ovládanie klaxónu (nutné pripojiť prídavné relé).
> Ako Signál spiatočky –. Ak je zaradený stupeň spätného chodu vo vozidle (R), výstup sa uzemní počas doby zaradeného
stupňa. Túto funkciu môţno pouţiť napr. pre zapnutie parkovacích senzorov. Funkcia je dostupná pre tieto typy vozidiel
(kód vozidla): 3, 5, 7, 10, 12, 22, 37, 39, 51, 55, 57, 63, 65, 70, 73, 94, 95.
- Zamykanie od zapaľovania –aktivovanie alebo vypnutie funkcie uzamknutia vodidla po zapnutí zapaľovania.
- Automatická aktivácia alarmu –je moţné vypnúť túto funkciu alarmu, alebo nastaviť aktiváciu alarmu s uzamknutím
vozidla, prípadne bez uzamknutia vozidla.
- Ignorovanie CAN BUS signálu zapaľovania –je moţné zvoliť ignorovanie signálu zapaľovania alebo príslušenstva
cez CAN zbernicu. Toto sa uplatnuje pri niektorých vozidlách, kde snímanie tohto signálu cez CAN spôsobuje
nazvyčajné stavy. Voľbou Nie sa obe signály budú snímať cez CAN zbernicu.
- Proti-únosový režim –je moţné zapnúť alebo vypnúť proti-únosový reţim alarmu (len s prídavným DO Joker !).
- Imobilizér –je moţné aktivovať alebo deaktivovať funkciu IMOBILIZÉR (len s prídavným DO Joker !). Voľba alarm po
30. sekundách naviac spustí poplach po 30 sekundách po pokuse naštartovať vozidlo.
www.eldibg.com
car audio & multimedia system

- Reaktivácia - funkcia umoţnuje automatickú aktiváciu alarmu (za 30 seknúd) a uzamknutie vozidla (ak to umoţnuje) po
deaktivácii alarmu v prípade ak sa neotvoria dvere alebo kufor. Ak sa dvere alebo kufor otvoria, funkcia sa ruší a je
nutné aktivovať alarm ovládačom. Počas tejto doby LED bliká.
- Autorizácia protiúnosu cez PIN –zvyšuje bezpečnosť systému nutnosťou zadať PIN kód pre vypnutie proti-únosového
reţimu (ak nie je prítomný DO Joker).
- PIN kód –umoţnuje nastaviť núdzový PIN kód pre deaktiváciu alarmu.
- Pamäť poplachu –zobrazuje posledných 5 udalostí ktoré vyvolali poplach.
- Pôvodné nastavenie – nastavenie pôvodných hodnôt alarmu od výrobcu.
- Čítaj – prečítanie aktuálnej konfigurácie alarmu.
- Zapíš –zápis nastavených hodnôt konfigurácie do alarmu.
- Aktualizuj Firmvér – aktualizácia zoznamu vozidiel a funkcií v alarme
Program „DS500Programátor“ nainštalujte skôr ako pripojíte alarm k PC !
Pripojte koncovku miniUSB do alarmu. Následne pripojte USB koncovku do príslušného USB portu na PC. Pri prvom
pripojení je nutné nainštalovať ovládač. Po nainštalovaní ovládača je moţné pouţívať program na nastavenie alarmu
kedykoľvek je pripojený alarm k PC. (Inštalačné súbory sú umiestnené na CD alebo internetovej stránke distribútora).
Zapojenie a funkcie vývodov alarmu
KONEKTOR J1
Čierny –kostra Červený –napájanie +12V
Zelený/svetlo modrý –svetlá (+12V/10A) Svetlo modrý –svetlá (+12V/10A)
KONEKTOR J2
Čierny –kostra
Červený/modrý –siréna (+12V/2A)
Hnedý –výstup na pager – pri poplachu ukostruje (-200mA); môţe slúţiť pre získanie prídavnej vstupnej informácie o stave
vozidla pripojením na zamykacie vodiče CZ. Tento reţim vodiča ako vstup z CZ sa uplatňuje len ak je vyslovene popísaný
v montáţnej schéme, inak je vodič pouţitý vţdy ako výstup na pager!
Modrý –vstup kufor –reaguje na ukostrenie; slúţi pre prídavný spínač na kufor alebo kapotu.
Oranžový –vstup zapaľovanie – reaguje na kladné napätie; slúţi na zistenie stavu zapaľovania alebo stavu vozidla v tých
prípadoch ak je jeho zapojenie vyslovene popísané v montáţnej schéme! Vo väčšine prípadov nie je nutné vstup zapájať.
Žltý –vodič zbernice CAN-H; pripojiť na vodič CAN–H podľa bodov pripojenia pre konkrétne vozidlo
Fialový –vodič zbernice CAN-L; pripojiť na vodič CAN –L podľa bodov pripojenia pre konkrétne vozidlo
Ružový/čierny –výstup pre ovládanie svetiel cez výstraţný trojuholník, výstup ukostruje (-200mA). Reţim spínania sa mení
podľa zvoleného typu vozidla.
KONEKTOR IMOBILIZÉRA
Rozpájací kontakt, zaťaţiteľnosť max.30A. Rozpája okruh pri poplachu.
www.eldibg.com
car audio & multimedia system

Tx
Rx
USB - PC
ALEBO
ALEBO
PRÍDAVNÝ
SENZOR
HNEDÝ HNEDÝ ŢLTÝ FIALOVÝ RUŢOVÝ/ČIERNÝ ORANŢOVÝ ORANŢOVÝ SVETLO MODRÝ ZELENÝ/SVETLO MODRÝ
RÁDIO
MODUL
IMMOBILISER
HNEDÝ
ČERVENÝ/MODRÝ
ČIERNÝ
ČIERNY
ČERVENÝ
ZELENÝ
ČERVENÝ
*A
*A
*B
*B
KONEKTOR
J1 KONEKTOR
J2
(+)
(-)(-)
J1 - 3J1 - 4 J2 - 3 J2 - 7 J2 - 7 J2 - 6 J2 - 1 J2 - 2 J2 - 5 J2 - 6
J1 - 2 J1 - 1
J2 - 7
J2 - 8
J2 - 4
* V :závislosti od vozidla
pripoji A alebo B alebo nazapojiť ť
(pozri zapojenie na schéme k vozidlu)
Spínaná kostra - čierny
Vstup (-) - modrý
Napájanie +12V - červený
Zapojenie konektora pre
prídavné senzory
(spínaná kostra)

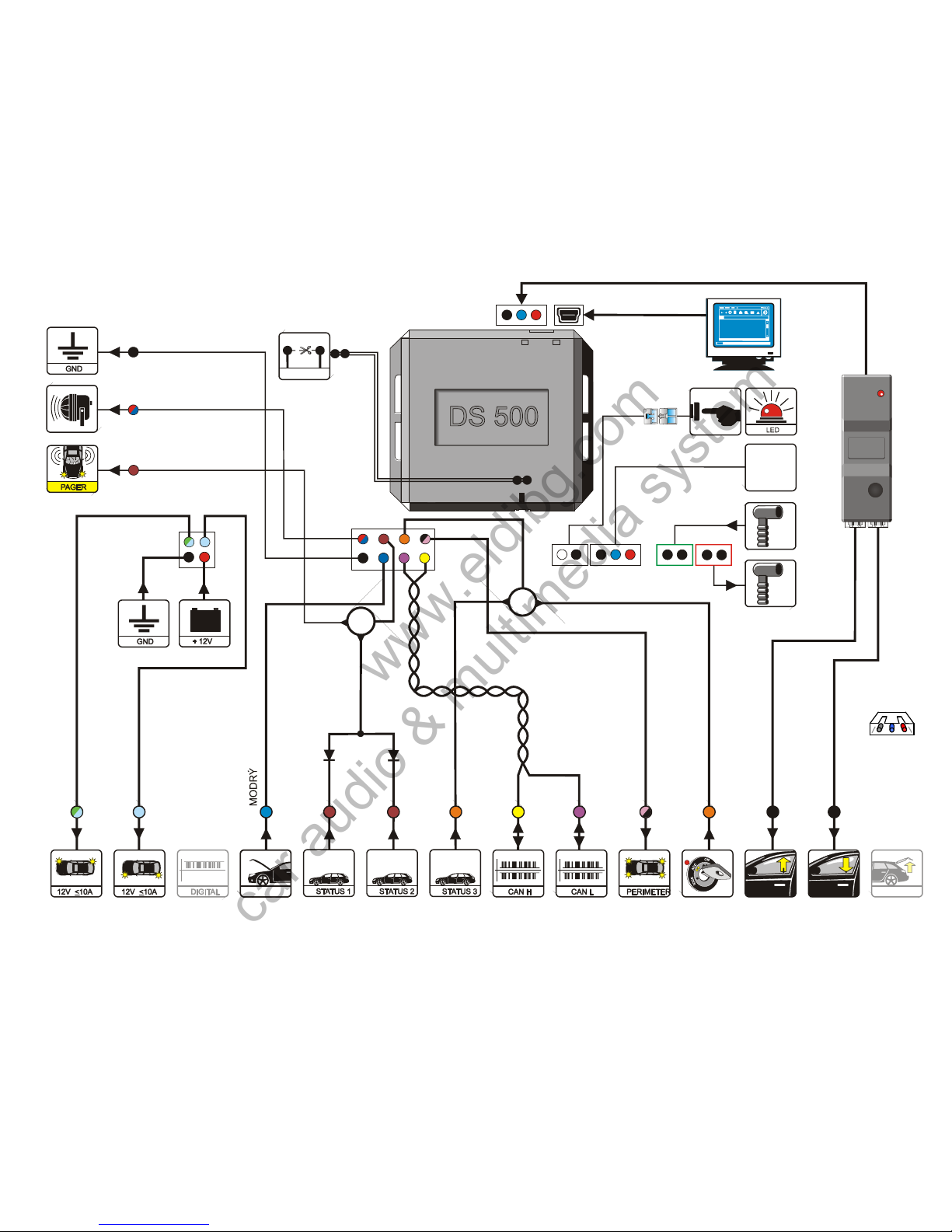

Schéma zapojenia DS500
* O moţnosti pouţitia Modulu DO sa poradťe s dodávateľom alarmu
30A
www.eldibg.com
car audio & multimedia system

Vlastnosti CANBUS alarmu
Ultrazvukový snímač u verze DS500 CAN U.
2 nezávislé přídavné vstupy pro snímače.
Spínané napětí přídavných snímačů.
Možnost aktivace alarmu bez snímačů.
Vestavěný imobilizační okruh.
Servisní režim.
Možnost nouzového odstavení alarmu.
Logika otevírání kufru.
Paměť poplachu 5-ti událostí.
Stav systému je ukládán v paměti i v případě výpadku napájení.
Signalizace byl-li alarm v nestandardním stavu.
Signalizace otevřených dveří, kufru, kapoty při aktivaci alarmu.
Funkce REAKTIVACE.
Možnost funkce IMOBILIZÉR.
Funkce Automatické aktivace alarmu.
Funkce Zamykání od zapalování.
Detekce poplachu od originálního alarmu (u některých vozidel).
Přímé ovládání světel přes CANBUS (u některých vozidel).
Programování a aktualizace firmware přes USB.
Možnost ovládat odomykání a zamykání vozidla (s Modulem DO).
Možnost použití přídavního dálkového ovládání (s Modulem DO).
Možnost vyvedení signálu o zařazené zpátečce.
Možnost spínání přídavného výstupu při aktivaci alarmu na určenou dobu.
Funkce alarmu
1. Aktivace a uzamknutí dveří
Stiskněte tlačítko na OEM ovladači – světla bliknou pro potvrzení aktivace alarmu.
Centrální zamykání uzamkne dveře. LED bude svítit 10 sekund, potom bude pomalu blikat.
2. Aktivace s vypnutím senzorů
Necháváte-li ve vozidle osobu anebo zvíře, pak je moţné aktivovat alarm a vyřadit snímání snímačů (ultrazvukový
a přídavné snímače).
1. Před aktivací alarmu stiskněte a drţte servisní tlačítko (dokud nezačne LED rychle blikat).
2. Opusťte vozidlo, zavřete dveře a na ovladači stiskněte tlačítko .
3. Siréna 2x pípne, světla bliknou a dveře se uzamknou centrálním zamykáním.
4. LED bude svítit 10 sekund, potom bude pomalu blikat.
3. Deaktivace alarmu a odemknutí dveří
Stiskněte tlačítko na OEM ovladači – světla bliknou, centrální zamykání odemkne dveře.
LED bude blikat dokud se neotevřou dveře.
Pokud se během doby, dokud se neotevřou dveře, aktivuje některý ze vstupů (kufr, kapota,..), siréna 3x pípne.
Pokud se dveře anebo kufr neotevřou do 30 sekund, alarm se automaticky reaktivuje viz bod.5.
4. Otevření kufru
Otevření kufru lze ovládat tlačítkem (nachází-li se tlačítko na originálním ovladači).
Po stisknutí tlačítka se kufr otevře a vypnou se přídavné snímače, ultrazvukové snímače a rovněţ snímání vstupu
kufru. Během otevření kufru LED rychle bliká.
Po zavření kufru se alarm opět uvede do aktivního stavu – jsou sledovány všechny vstupy.
Upozornění! Tato funkce může být u různých značek automobilů odlišná.
www.eldibg.com
car audio & multimedia system

5. Reaktivace
Po deaktivaci alarmu LED stále bliká, dokud se dveře anebo kufr neotevřou. Po 30 sekundách nastane reaktivace
alarmu tj. alarm se sám aktivuje, centrální zamykání uzamkne dveře.
Pokud dojde k otevření dveří nebo kufru, odpočítávání reaktivace se přeruší a LED zhasne.
6. Upozornění na aktivovaný vstup
Jsou-li při aktivaci alarmu otevřené dveře, kufr anebo kapota, pak na toto alarm upozorní 3x pípnutím sirény.
Alarm se zaktivuje, ale otevřenou část nebude dále sledovat.
7. Poplach
Aktivovaný alarm vyvolá poplach v případě, ţe jsou narušeny hlídané vstupy: dveře, kufr, kapota, ultrazvukový
snímač, přídavné snímače a zapalování. Délka poplachu je 30 sekund – světla blikají, siréna houká. LED bliká
v kratších intervalech.
Kaţdý ze vstupů můţe vyvolat poplach 4x , následně je tento vstup blokován (pro případ falešného poplachu).
Stisknutím tlačítka během poplachu se poplach přeruší, ale alarm zůstává i nadále aktivován.
Stisknutím tlačítka během poplachu se poplach přeruší, alarm se deaktivuje a odemknou se dveře.
8. Zamykání od zapalování
Tuto funkci lze aktivovat programově. V tom případě se po 8 sekundách od zapnutí zapalování (pokud předtím byly
všechny dveře zavřeny) dveře vozidla zamknou (nebude je moţné zvenku otevřít).
Po vypnutí zapalování se dveře odemknou.
Jestliţe dojde v průběhu uzamknutí dveří od zapalování k otevření některých dveří pasaţérů (otevřeny jsou zevnitř),
pak po 8 sekundách od jejich zavření dojde k opětnému zamknutí všech dveří. Pokud ale byly v průběhu doby
zamknutí od zapalování otevřeny (zevnitř) dveře řidiče, funkce zamykání od zapalování se tím přeruší.
Zamykání od zapalování bude funkční aţ po vypnutí a opětovném zapnutí zapalování.
9. Automatická aktivace alarmu
Funkci lze aktivovat programově.
V případě, ţe je zaktivována funkce Automatická aktivace alarmu bez zamknutí –pak se po vypnutí zapalování
a následném otevření a zavření dveří vozidla ozve 1 pípnutí sirény jako indikace zapnutí funkce. Po uplynutí 12
sekund se alarm automaticky (začne hlídat) zaktivuje, coţ je indikováno blikáním LED, pípnutím sirény a bliknutím
světel. Dveře vozidla se ale nezamknou.
Odpočet času do aktivace lze přerušit tlačítkem . Ukončení funkce je signalizováno 2x pípnutím sirény.
V případě, ţe je zaktivována funkce Automatická aktivace alarmu s uzamknutím nastane po provedení funkce -
aktivace alarmu (tak jako v odstavci výše), za 8 sekund ještě uzamknutí vozidla a siréna 1x pípne. Tento reţim slouţí
jako prevence před zamknutím klíčů ve vozidle.
Stisknutím tlačítka se alarm aktivuje okamţitě.
Stisknutím tlačítka se ukončí odpočet, deaktivuje alarm a odemknou dveře vozidla – funkce se ukončí.
10. Funkce IMOBILIZÉR
Funkce imobilizace, při které se vyuţívá autorizace ovladačem k DS500 s funkcí JOKER lze aktivovat programově.
V případě nepřítomnosti ovladače se 25 sekund po vypnutí zapalování aktivuje blokování, je-li alarm deaktivován. To
znemoţňuje opětovné nastartování vozidla. Během blokování LED bliká 2x za 2 sekundy. Funkce imobilizér
neumoţňuje blokování během jízdy.
Odblokovat vozidlo je tedy moţné: 1. Stisknutím servisního tlačítka po dobu přibliţně 1 sekundy.
2. Použitím - přítomností JOKER vysílače.
Potvrzení autorizace je indikováno rozsvícením LED na 2 sekundy.
11. Proti-únosová funkce
Pro proti-únosový reţim se vyuţívá autorizace speciálním ovladačem k DS500 s funkcí JOKER. Alarm testuje jeho
přítomnost (LED dioda bliká ve 2 sekundových intervalech) při kaţdém otevření řidičových dveří, v případě, ţe je
zapnuté zapalování. V případě jeho nepřítomnosti se vozidlo blokuje. Autorizaci lze provést i stisknutím servisního
tlačítka po dobu 1 sekundy.
Není-li do 45 sekund zaznamenán autorizační signál od ovladače, spustí se proces blokování:
- siréna začne pípat 2x za sebou ve zkracujících se intervalech, LED blikne krátce kaţdé 2 sekundy.
- jestliţe se během následujících 45 sekund nezaznamená autorizační signál, aktivuje se blokování,
světla vozidla se rozblikají, siréna bude houkat, LED bliká kaţdé 2 sekundy.
www.eldibg.com
car audio & multimedia system

- následujících 5 sekund se vozidlo odblokuje, lze nastartovat na 10 sekund pro odstavení vozidla
mimo silnici.
- po 30 sekundách přestane siréna houkat, ale světla a LED budou blikat dokud se funkce
neautorizuje.
V případě, ţe chcete zanechat vozidlo s nastartovaným motorem ale s aktivní proti-únosovou funkcí, je nutné provést
následující úkony:
- nasedněte do vozidla, zavřete všechny dveře
- nastartujte vozidlo
- do 10 sekund po nastartování vozidla otevřete dveře a stiskněte 2x za sebou servisní tlačítko, LED
bude blikat
- opusťte vozidlo, zavřete dveře – proti-únosová funkce je dočasně vypnutá. Aktivuje se při dalším
otevřením dveří vozidla.
Nouzové odstavení alarmu
Alarm lze nouzově odstavit v případě, ţe nefunguje anebo se ztratil ovladač.
Postup nouzového odstavení vlastním PIN kódem:
1. Otevřete dveře klíčem (spustí se poplach).
2. Zapněte zapalování. LED bliká rychle.
3. Stiskněte servisní tlačítko tolikrát, jaké je první číslo Vašeho PIN kódu. Intervaly mezi stisknutími musí být
kratší neţ 1 sekunda.
4. Po zadání čísla počkejte 2 sekundy, na potvrzení přijetí kódu LED blikne dlouze, následně opět bliká rychle.
5. Opakujte postup od bodu 3 pro další 3 čísla Vašeho PIN kódu.
Po správném zadání se systém deaktivuje.
Původní PIN kód (1111) doporučujeme změnit v montáţním středisku při přebírání vozidla.
Servisní režim
Alarm umoţňuje provádění různých servisních úkonů, jako například: testování CANBUS připojení, testování
analogových vstupů, nastavení a testování ultrazvukových snímačů, testování přídavných snímačů atd.
Servisní reţim je rozdělen do 5 úrovní.
Úroveň č.1 – zjištění aţ 5-ti posledních příčin poplachu.
Úroveň č.2 – testování reakce na otevření dveří, kufru a kapoty.
Úroveň č.3 – testování 2 přídavných vstupů (snímačů).
Úroveň č.4 – testování a nastavení citlivosti ultrazvukových snímačů.
Úroveň č.5 – návrat k přednastaveným hodnotám.
Vstup do servisního reţimu.
1. Vypněte a zapněte zapalování.
2. Stiskněte a drţte servisní tlačítko.
3. Po přibliţně 10 sekundách siréna 1x pípne. Pusťte servisní tlačítko.
Systém je v servisním reţimu na úrovni č.1 (čtení paměti poplachu).
Pro vystoupení ze servisního režimu vypněte zapalování.
Úroveň č.1 - čtení paměti poplachu
Po vstupu na tuto úroveň bude LED cyklicky vyblikávat posledních 5 příčin poplachu.
Počet bliknutí LED odpovídá následujícím událostem:
Počet bliknutí LED
Příčina poplachu
1
Dveře řidiče (CAN signál)
2
Ostatní dveře (CAN signál)
3
Vestavěný kapotový spínač (CAN signál)
4
Přídavný kapotový spínač (analog)
5
Kufr (CAN signál)
6
Ultrazvukový snímač
7
Přídavný snímač 1
8
Přídavný snímač 2
9
Zapalování
10
Vestavěný alarm
www.eldibg.com
car audio & multimedia system

Pro vstup na úroveň č.2 stiskněte a drţte servisní tlačítko alespoň 3 sekundy, siréna 2x pípne.
Úroveň č.2 – testování vstupů dveří, kufru a kapoty (LED bliká 2x)
Aktivace (otevření) některého z výše uvedených vstupů (kromě zapalování, přídavných a ultrazvukových vstupů)
bude signalizováno pípnutím sirény.
Deaktivace (zavření) jednoho vstupu není signalizováno.
Deaktivace (zavření) jednoho vstupu, bude signalizováno pípnutím sirény, pokud jich bylo aktivováno (otevřeno) více.
Pro vstup na úroveň č.3 stiskněte a drţte servisní tlačítko alespoň 3 sekundy, siréna 3x pípne.
Úroveň č.3 – test přídavných vstupů snímačů (LED bliká 3x)
Aktivace přídavných snímačů je signalizována pípnutím sirény.
Pro vstup na úroveň č.4 stiskněte a drţte servisní tlačítko alespoň 3 sekundy, siréna 4x pípne.
Úroveň č.4 – test vstupů ultrazvukového snímače
Aktivace ultrazvukového snímače je indikována sérií pípnutí.
LED indikuje počtem bliknutí aktuálně nastavenou citlivost (1-8).
Krátkým stisknutím servisního tlačítka lze nastavit citlivost v pořadí (1-2-3-4-5-6-7-8-1-2-3-4...).
Po testování anebo nastavení ultrazvukových snímačů lze ukončit servisní režim vypnutím zapalování.
Pro vstup na úroveň č.5 stiskněte a drţte servisní tlačítko alespoň 3 sekundy, siréna 5x pípne.
Úroveň č.5 – návrat k přednastaveným hodnotám
Po vstupu na tuto úroveň se nastaví továrenský kód typu vozidla a značka vozidla.
(Tovární nastavení typu vozidla: Volkswagen Golf V /Golf VI, Volkswagen Jetta, Volkswagen Passat B6, Volkswagen Touran,
Volkswagen Tiguan, Škoda Octavia II, Škoda Superb, Seat Leon, Toledo).
Zjištění stavu zapalování
Alarm umoţňuje sledovat stav zapalování dvěmi metodami:
1. Analogově – připojením oranţového vodiče přímo na vodiče zapalování.
2. CANBUS –přečtením informace ze sběrnice. Tato metoda nevyţaduje nalezení vodiče zapalování přímo v autě.
Důležité upozornění !
1. Detekce přes CANBUS zatím není moţná u VW Touareg, Porshe Cayenne a Mercedes S-Class W221. U těchto
vozidel musí být oranţový vodič připojen na vodiče zapalování (+15).
2. U některých vozidel se oranţový vodič pouţívá na monitorování jiných signálů. Proto nesmí být připojen na vodiče
zapalování, ale musí být připojen podle montáţního listu.
Vždy důkladně prostudujte montážní list ke konkrétnímu typu vozidla – nutné zapojení vodičů
a konektorů.
Dvojitá funkce některých vodičů.
V některých případech mají oranţový (zapalování) a hnědý (pager) vodič jiné funkce. V některých vozidlech se oranţový
vodič připojuje na +12V (např. zjištění stavu motoru pro kufr) a někde je hnědý vodič pouţit jako pomocná kostra
(uzamknutí dveří).
Vždy důkladně prostudujte montážní list ke konkrétnímu typu vozidla – nutné zapojení vodičů
a konektorů.
www.eldibg.com
car audio & multimedia system

Programování
Nastavení parametrů alarmu se provádí připojením přes USB
port počítače s dodávaným programem. Pomocí programu lze
provést následující úkony:
- Typ vozidla –umoţní nastavit značku a typ vozidla.
- Citlivosť ultrazvukového snímače –umoţní nastavit
citlivost ultrazvukového snímače.
- CAN bus ovládaní –umoţní nastaviť ovládaní svetel
a dotahu oken přes CANBUS zbernici při některých značkách
vozidel (VW, Audi, Seat, Skoda, Mercedes, Mitsubishi).
- OEM alarm aktivace –zapnut/vypnut aktivaci poplachu
vestavěným alarmem vozidla.
- Siren type –lze zvolit druh připojené sirény. Analogová
siréna –klasický typ, je dodávána s alarmem. Zálohovaná
siréna –bez nutnosti jejího zapínání/vypínání klíčem.
Piezoelektrická siréna –umoţňuje nastavení síly a druhu
zvuků.
- Dotah oken –nastavení času dotahu oken s Modulem DO.
- Zadní 3 polový konektor pro: –3 pólový konektor na zadní
straně DS500 má trojí funkci programovatelnou přes PC
>Jako přídavný senzor: konektor umoţňuje připojení
dalšího senzoru k DS500. Napájení +12V je chráněno
elektronickou pojistkou, kostra je spínána je-li alarm aktivován
a vstup reaguje na ukostření.
> Jako vstup pro Modul DO: konektor rovněţ umoţňuje připojení
Modulu DS500 DO. Systém DS500 lze aktivovat/deaktivovat
systémovým ovladačem dodávaným k Modulu DO. Tento
modul rovněţ umoţňuje ovládat 2 analogové výstupy, které
ukostřují při aktivaci/deaktivaci (zamykání/odemykání). Je-li
nastaven čas na dotah oken, výstup ,,zamykání,, se na tuto
dobu aktivuje. O možnostech použití modulu se informujte
u dodavatele alarmu.
>Jako výstup dotah oken: v případě, ţe je DS500 aktivován,
výstup pro kostru na zadním konektoru se uzemní na dobu,
která je zvolena v poloţce Dotah oken. Tuto funkci lze pouţít
také v případě aktivace alarmu OEM ovladačem na dotah
oken, bez nutnosti zapojení Modulu DO.
> Jako výstup pro sensor s upozorněním –volba umoţňuje
připojit 2 úrovňový sensor, první úroveň pouze upozorní (série
impulzů), druhá spouští poplach (dlouhý impulz).
- Zvukové potvrzování –umoţní potvrzování aktivace
a deaktivace alarmu sirénou.
- Hnědý vodič pro –je moţný následující výběr:
> Jako pager –výstup se aktivuje při poplachu
> Jako pulsní pager (klaxon) –přizpůsobený výstup pro
ovládání klaxonu (nutné připojit přídavné relé).
> Jako Signál zpátečky –Je-li ve vozidle zařazen stupeň zpětného chodu (R), výstup se uzemní během doby zařazeného
stupně. Tuto funkci je moţné pouţít např. na zapnutí parkovacích senzorů. Funkce je dostupná pro tyto typy vozidel
(kód vozidla): 3, 5, 7, 10, 12, 22, 37, 39, 51, 55, 57, 63, 65, 70, 73, 94, 95.
- Zamykání od zapalování –aktivace anebo vypnutí funkce uzamknutí vozidla po zapnutí zapalování.
- Automatická aktivace –tuto funkci alarmu lze vypnout, nebo nastavit aktivaci alarmu s uzamknutím vozidla, případně
bez zamknutí vozidla.
- Ignorování CAN BUS signálu zapalování –je moţné vybrat ignorování signálu zapalování anebo příslušenství přes
CAN sběrnici. Toto se uplatňuje u některých vozidel, kde snímání tohoto signálu přes CAN způsobuje nezvyklé stavy.
Volbou Ne se budou oba signály snímat přes CAN sběrnici.
- Proti-únosový režim –lze zapnout nebo vypnout proti-únosový reţim alarmu (pouze s přídavným DO Joker !).
- Imobilizér –lze aktivovat nebo deaktivovat funkci IMOBILIZÉR (pouze s přídavným DO Joker!). Volba alarm po 30.
sekundách navíc spustí poplach po 30 sekundách od pokusu nastartovat vozidla.
- Reaktivace - funkce umoţňuje automatickou aktivaci alarmu (za 30 sekund) a uzamknutí vozidla (jestliţe to umoţňuje)
po deaktivaci alarmu v případě, ţe se neotevřou dveře nebo kufr. Pokud se dveře nebo kufr otevřou, funkce se ruší a je
nutné aktivovat alarm ovladačem. Během této doby LED bliká.
www.eldibg.com
car audio & multimedia system

- Autorizace protiúnosu přes PIN –zvýšení odolnosti systému nutností zadávat pro vypnutí proti-únosového reţimu PIN
kód (kdyţ je DO Joker nepřítomen).
- PIN kód –umoţní nastavit nouzový PIN kód pro deaktivaci alarmu.
- Paměť poplachu –umoţní přečíst posledních 5 událostí, které vyvolaly poplach.
- Původní nastavení – nastavení původních hodnot konfigurace alarmu od výrobce.
- Čti – pročte aktuální konfiguraci alarmu.
- Zapiš – zapsání nastavených hodnot konfigurace do alarmu.
- Aktualizuj firmware –aktualizace seznamu vozidel a funkcí v alarmu.
Program „DS500programátor“ nainstalujte dříve neţ připojíte alarm k PC !
Koncovku miniUSB připojte do alarmu. Následně připojte USB koncovku do příslušného USB portu na PC. Při prvním
připojení je nutné nainstalovat ovladač. Po nainstalování ovladače lze program pouţívat pro nastavení alarmu kdykoliv je
alarm připojen k PC. (Instalační soubory jsou umístěny na CD anebo internetové stránce distributora).
Zapojení a funkce vývodů alarmu
KONEKTOR J1
Černý –kostra Červený –napájení +12V
Zelený/světle modrý –světla (+12V/10A) Světle modrý –světla (+12V/10A)
KONEKTOR J2
Černý –kostra
Červený/modrý –siréna (+12V/2A)
Hnědý –výstup na pager – při poplachu ukostřuje (-200mA); můţe slouţit na získání přídavné vstupní informace o stavu
vozidla připojením na zamykací vodiče CZ. Tento reţim vodiče jako vstupu z CZ se uplatňuje pouze je-li vysloveně popsán
v montáţním schematu, jinak se vodič pouţívá vţdy jako výstup na pager!
Modrý –vstup kufr –reaguje na ukostření; slouţí pro přídavný spínač na kufr nebo kapotu.
Oranžový –vstup zapalování – reaguje na kladné napětí; slouţí na zjištění stavu zapalování nebo stavu vozidla v těch
případech, kdy je jeho zapojení vysloveně popsáno v montáţním schematu! Ve většině případů není nutné vstup zapojovat.
Žlutý –vodič sběrnice CAN-H; připojit na vodič CAN–H podle bodů připojení pro konkrétní vozidlo.
Fialový –vodič sběrnice CAN-L; připojit na vodič CAN –L podle bodů připojení pro konkrétní vozidlo.
Růžový/černý –výstup na ovládání světel přes výstraţný trojúhelník, výstup ukostřuje (-200mA). Reţim spínání se mění
podle zvoleného typu vozidla.
KONEKTOR IMOBILIZÉRU
Rozpojovací kontakt, zatíţitelnost max.30A. Rozpojuje okruh při poplachu.
www.eldibg.com
car audio & multimedia system

Spínaná kostra - černý
Vstup (-) - modrý
Napájení +12V - červený
Zapojení konektoru pro
přídavné snímače
(spínaná kostra)
Tx
Rx
USB - PC
NEBO
NEBO
PŘÍDAVNÝ
SENZOR
HNĚDÝ HNĚDÝ
ŢLUTÝ
FIALOVÝ RUŢOVÝ/ČERNÝ ORANŢOVÝ ORANŢOVÝ SVĚTLE MODRÝ
RÁDIO
MODUL
IMMOBILISER
HNĚDÝ
ČERVENÝ/MODRÝ
ČERNÝ
ČERNÝ
ČERVENÝ
ZELENÝ
ČERVENÝ
*A
*A
*B
*B
KONEKTOR
J1 KONEKTOR
J2
(+)
(-)(-)
J1 - 3J1 - 4 J2 - 3 J2 - 7 J2 - 7 J2 - 6 J2 - 1 J2 - 2 J2 - 5 J2 - 6
J1 - 2 J1 - 1
J2 - 7
J2 - 8
J2 - 4
* V :závislosti od vozidla
připojit A nebo B nebo nazapojit
(pozri zapojení na schéme k vozidlu)
ZELENÝ/SVĚTLE MODRÝ
Schéma zapojení DS500
* O moţnostech pouţití Modulu DO se poraďte s dodavatelem alarmu.
30A
www.eldibg.com
car audio & multimedia system

Features of the DS500 CAN vehicle security system
in version DS500 CAN U is ultrasonic sensor included.
2 separate inputs for sensors.
Switched supply of additional sensors.
possibility to activate alarm without certain sensors beeing active.
built-in ultrasonic motion detector (optional).
valet (service) mode option.
trunk release button logic.
memory of alarm triggering for 5 cases.
state of system is saved also, if power is suddenly cut.
signalization, if alarm was in nonstandard state.
signalization of door open, trunk, bonnet by activating of alarm.
function ignition safety lock.
function passive arming.
function of reactivation.
option to activate function IMMOBILIZER.
detection of alarm state from original alarm ( in certain vehicles).
direct command of lights trough CANBUS ( in certain vehicles).
programming and updates of firmware trough USB.
optional control of central locking with RF Module.
optional remote control with RF Module.
optional signalization of reverse gear
Alarm functions
1. ARMING AND CLOSING DOOR LOCKING SYSTEM
Press the button on the OEM remote –light will blink confirms the vehicle security system arming and the central
door locking will close. The LED will light constantly and after 10 seconds it will start to blink slowly.
2. ARMING WITH INTERIOR MOTION DETECTOR AND ADDITIONAL SENSOR DISABLED
If the ALARM is armed with any person or animal in the vehicle, their movement will trigger the alarm.
To avoid such situation, the system can be armed without interior motion detector and additional sensors.
To do so, before arming the system - press and hold the valet switch (until the LED starts to blink rapidly).
Exit the vehicle, close all doors and press the button of the remote - two siren chirps confirm arming without
interior motion detector and additional sensor.
The light will blink to confirm the vehicle security system arming and the central door locking is closed.
The LED will light constantly and after 10 seconds it will start to blink slowly.
3. DISARMING AND OPENING THE CENTRAL DOOR LOCKING SYSTEM
Press the button of the remote –the light will blink confirming - disarming of ALARM, central door locking system
will be open.
The status LED will start blinking until any door is opened and then will go off.
If the alarm was triggered during the driver’s absence, the ALARM signalizes it with three siren chirps.
The siren will chirps 3 times, if no input will be activated (trunk, bonnet ...), before doors opening.
If the doors will not be opened until 30 second’s, alarm will activate automatically. See chapter 6.
4. TRUNK RELEASE BUTTON LOGIC
It´s possible to command opening of trunk by button ( if the button is on original remote )
After pressing button will open the trunk. Additional sensor’s, ultrasonic sensor’s and detection of input of trunk will go
of. During trunk opening LED will be blinking quickly. After closing of trunk the alarm will get again in active state –all
inputs will be active.
IMPORTANT! This feature is car depended and can work differently in some cars.
www.eldibg.com
car audio & multimedia system

5. REARMING
If disarmed, LED will stay blinking until the door or trunk will not open. After 30 seconds will alarm activate
automatically, central door lock will close the doors.
If the doors or trunk will open, the count down will stop and LED will go of.
6. ATTENTION –ACTIVATED INPUT
If any doors, bonnet or trunk is not closed when arming, the ALARM signalizes it with three siren chirps. The system
will be armed, but the opened door / bonnet / trunk will not be monitored (armed).
7. ALARM TRIGGERED
Activated alarm will trigger, from the inputs: doors, trunk, bonnet, ultrasonic sensor, additional sensors and ignition.
Duration of alarm triggering is 30 seconds –light’s are blinking , siren chirps. LED is blinking in short interval’s.
Each from inputs can trigger alarm state 4 times, afterwards is this input deactivated for the case of false alarm
triggering.
Pressing button during alarm trigger will cancel alarm state, but the alarm will stay activated.
Pressing button during alarm trigger will cancel alarm state, but the alarm will deactivate and the doors will open.
8. AUTOMATIC CENTRAL DOOR LOCKING DURING DRIVE
On a demand, the installer can enable the ignition safety door lock function of the alarm.
If enabled, then 8 seconds after turning the ignition on (all doors closed) the central door lock will be locked (the
doors can not be opened from the outside).
Switching the ignition off unlocks the central door locking system. If the door locks are unlocked with the ignition on,
then 8 seconds after opening and closing any passenger's door the central door locks will be locked again.
If driver's door is opened when the ignition is switched on, the Ignition Safety Door Lock function will be disabled, until
the ignition is switched off and on again. Switching the ignition off unlocks the central door locking system.
9. PASSIVE ARMING / AUTOMATICS CENTRAL DOOR LOCKING
On a demand, the passive arming with or without automatic central door locking can be enabled. Passive arming
function arms (switches on) the alarm automatically. With the ignition off, opening and closing driver's door starts the
timer of passive arming procedure. It is signaled by a single siren chirp. 12 seconds later, the alarm arms
automatically, signaling it with LED, siren chirp and hazard lights. The central door locks remain unlocked driver can
still get into the vehicle.
Passive arming can be stopped if the button is pressed in the 12 seconds period after closing driver's door. Cancel of
passive arming is signaled by double siren chirp - passive arming will not occur. If the automatic central door
locking is enabled, the door locking occurs 8 seconds after passive arming of the alarm and is signaled by single
siren chirp.
During that 8 seconds period between passive arming and automatic locking, press of the button locks the vehicle
(confirmed by single siren chirp); press of the button disarms the alarm, unlocks the vehicle and cancel the
passive arming. The sequence of events (first passive arming with chirp, then automatic central door locking)
prevents from locking the keys inside vehicle.
10. FUNCTION IMMOBILIZER
On a demand (RF module with JOKER required)the passive immobilizer function of DS500 can be enabled. This
function does not permit to start the engine (even if the DS500 is in disarmed state) 25 seconds after turning the
ignition off.
In order to start the engine the passive immobilizer has to be authorized in one of two ways:
1. Press the Valet switch for approximately 1 second.
2. Use the Joker remote (option).
If the engine has been immobilized the LED blinks 2 times per 2 seconds. If the immobilizer is authorized, the LED
goes off and the vehicle is ready to go. The immobilizer feature cannot stop the car during drive and is a safe
protection against unauthorized copying or theft of OEM car keys.
11. ANTI-HIJACK FUNCTION
On a demand (RF module with JOKER required) the anti-hijack function can be enabled. This function prevents from
stealing a car after an assault on driver. Anti-hijack function has to be authorized after every open of driver’s door
(even during drive). Without the authorization the car will be stopped in a safe procedure. The LED blinks once every
2 seconds when the system is waiting for the authorization.
The anti-hijack function can be authorized in two ways:
www.eldibg.com
car audio & multimedia system

1. Press the valet switch button for approximately 1 second.
2. Use the remote Joker remote.
The authorization of anti-hijack function is confirmed by single 2 seconds pulse on LED.
If the anti-hijack is not authorized and the ignition is switched on, the LED goes off and the VSS starts to wait for the
RF transmission from Joker remote.
If, during 45 seconds after turning the ignition on the DS500 does not receive any information from the Joker
remote, the anti-hijack procedure goes as described below:
1. The sirens starts to play short double chirps. The interval between consecutive double chirps constantly
decreases as the anti-hijack process goes on. This state is signalized by with short blink of LED every 2 seconds.
2. If during next 45 seconds the anti hijack is not authorized, the vehicle will be stopped. The direction indicators
will start to blink, the siren will be turned on. The LED blinks as above.
3. After next 5 seconds the car can be started for 10 seconds to drive off the road.
4. After 30 seconds the siren goes off. However the car is still stopped, the direction indicators and LED blinks until
the anti-hijack is authorized.
If there is a need to leave the car with the engine running without starting the anti-hijack procedure, the following
sequence has to be completed:
1. Enter the car and close all doors.
2. Start the engine.
3. In 10 seconds from starting the engine, open driver’s door and press the PA button twice. The LED starts to blink.
4. Get off the car and close the door, the anti-hijack function is temporarily disabled until next opening of door - so
after returning to the vehicle, the anti-hijack has to be authorized.
Emergency disarming
Alarm has a procedure of emergency unsetting the security system in case of the remote control is inoperative or not
available (not working or lost).
In order to unset the system with PIN code:
1. Open the door with the key (the alarm will trigger).
2. Turn the ignition on.
3. Press the valet switch according your PIN CODE. Interval’s between pressings must be
shorter than 1 second.
4. After entering number wait 2 seconds. LED will blink as confirmation for accepting of code entered
5. Repeat procedure from point 3 for next 3 number’s of our PIN CODE.
If the PIN code is correct the alarm will disarm itself and enter the service mode.
We recommend to change factory setting (1111) after receiving car from mounting center.
Service mode
Alarm enables to make different service task’s for instance: testing of CAN BUS connection, testing of analog input’s,
setting and testing of ultrasonic sensor’s, additional sensor’s etc.
Service mode is divided in 5 level’s.
Level Nr.1 –detecting of 5 reason’s of alarm triggering and deleting of alarm memory
Level Nr.2 –testing of reaction on opening of doors, trunk and bonnet
Level Nr.3 –testing of 2 additional input’s (sensor’s)
Level Nr.4 –testing and setup of sensitivity for ultrasonic sensor’s.
Level Nr.5 –return to features from factory
Entrance in service mode
1. Turn of ignition
2. Turn on ignition
3. Press and hold valet switch
4. After 10 seconds, siren chirps once. Release valet switch.
System is in service mode on level nr.1 ( reading of alarm memory)
To exit service mode turn of ignition.
www.eldibg.com
car audio & multimedia system

Level Nr.1 –reading of alarm memory
Number of LED blinking means following:
LED blink
Reason of alarm trigger
1
Driver’s door (CAN signal)
2
Other door’s (CAN signal)
3
Built in bonnet switch (CAN signal)
4
Additional bonnet switch (analog)
5
Trunk (CAN signal)
6
Ultrasonic sensor
7
Additional sensor 1
8
Additional sensor 2
9
Ignition
10
Factory alarm
For entering level Nr.2 press and hold service button at least 3 second’s, siren chirps 2 times.
Level Nr.2 –testing of inputs - door, trunk and bonnet (LED blink 2 times)
Activating (opening) of some higher mentioned inputs (except ignition, additional sensor’s, ultrasonic inputs ) will be
signalized by siren chirp.
Deactivation (closing) of one input is not signalized.
Deactivation (closing) of one input, if more were activated (opened) will be signalized by siren chirp.
To enter level Nr.3, press and hold service button at least 3 seconds, siren chirps 3 times.
Level Nr.3 –testing of additional sensors inputs (LED blink 3 times)
Activation of additional sensors is signalized by siren chirp.
To enter level Nr.4 press and hold service button at least 3 seconds, siren chirps 4 times.
Level Nr.4 –testing of additional sensors inputs
Activation of ultrasonic sensor is indicated by series of chirps.
Number of LED blinks indicates set sensitivity(1-8)
Short pressing of valet switch enables set sensitivity in order (1-2-3-4-5-6-7-8-1-2-3-4...)
After testing or setup of ultrasonic sensors, is possible to end service mode by turning of ignition.
To enter level Nr.5 press and hold service button at least 3 seconds, siren chirps 5 times.
Level Nr.5 –return to default setting
After entering this mode, will be set factory code of vehicle type and brand name.
(Factory setting of type of the vehicle: Volkswagen Golf V /Golf VI, Volkswagen Jetta, Volkswagen Passat B6, Volkswagen
Touran, Volkswagen Tiguan, Skoda Octavia II, Skoda Superb Seat Leon, Toledo)
Ignition Switch state detection methods
Alarm enables to use 2 methods to check state of ignition:
1. Analogically –connecting orange wire directly on wires of ignition.
2. CANBUS –reading information on bus. This method requires to find wire from ignition directly in car.
IMPORTANT !
1. Detection trough CANBUS is now not possible for VW Touareg, Porshe Cayenne a Mercedes S-Class W221. In
these cars must be orange wire connected on wires of ignition (+15).
2. In some vehicles is orange wire used for monitoring of other signals. Therefore can’t be connected on wires of
ignition, but must be connected according mounting list.
Always precisely read mounting list to certain type of car –necessary connection of wires and
connectors.
www.eldibg.com
car audio & multimedia system

Dual function of some wires.
In some cases have orange wire ( ignition) and brown (pager) different functions . In some vehicles is orange wire
connected on +12V (e.g. to found out state of car, for trunk) and somewhere is brown wire used as additional ground
(door locking).
Always precisely read mounting list to certain type of car –necessary connection of wires and
connectors.
Programming
Setup of parameters is done trough USB port, PC and
supplied software. Software enables to set following :
- Vehicle type –set brand name and type of vehicle
- Ultrasonic detector sensitivity –set sensitivity of ultrasonic
sensor.
- Control by CAN –enabling car control of lights and automatic
closing of windows via CANBUS for some cars (VW, Audi,
Seat, Skoda, Mercedes, Mitsubishi).
- OEM alarm detection –when function is enabled and OEM
alarm is triggered, alert will be via DS500 alarm.
- Siren type –is possible to choose the siren type:
> Analogue –classic type siren, supplied with alarm.
> Digital –back-up type siren.
> Speaker horn –the siren without electronics (piezoelectric
type).
- Windows roll-up time –set roll-up time of windows with RF
Module.
- Rear 3-pole connector –The rear 3-pole socket of the DS500
has 3 functions, configurable via PC software. >As
additional sensor input,the socket allows connection the
sensor to the DS500. The +12V in the socket is protected by
electronic fuse, the GNS is switched on when the alarm is
armed and the input is triggerred by a negative signal.
> As additional RF module input, the socket is dedicated to
connect the RF module DS500 DO. The DS500 can be
armed/disarmed by the system remotes if the additional RF
(radio receiver) module is connected to the rear connector of
2nd additional sensor. The RF module has two dedicated low-
current negative control outputs. They allow to lock/unlock
vehicle central door locking system by means of analogue
signals. If the power windows roll-up time is programmed, the
“lock” analogue output signal is prolonged for a given time.
For information about RF Module, please contact
distributor of alarm.
>As analogue power windows roll-up output, the GND in the
socket is switched on when arming, as long as the windows
roll-up time is programmed. That allows to roll-up windows
after arming with the OEM remote without the need to
purchase the RF module.
> As sensor with prealarm for additional sensor with pre-alarm
function - like shock sensor. First level (short impulses) only
activate only few chirp of siren and second level (long
impulse) will go siren.
- Audible confirmation –set audible confirmation when alarm is armed or disarmed.
- Brown wire output –is possible to choose as::
> pager –output is activated when alert
> pulsed pager –output is dedicated for klaxon control (by additional relay).
> Reverse gear –If that parameter is programmed, the Pager output (J2-7, brown wire) function changes. As long as the
reverse gear is being selected, the output i s switched to ground, for the purpose of the additional parking distance control
system. This function is available for car model No.: 3, 5, 7, 10, 12, 22, 37, 39, 51, 55, 57, 63, 65, 70, 73, 94, 95.
- PIN code –set emergency PIN code to disarm alarm.
- Alarm memory –read 5 last incidents, which triggered alarm
- Ignition safety door lock –if parameter is programmed, doors are automatic locked when ignition is on.
www.eldibg.com
car audio & multimedia system
