Tylo SENSE SK User manual

1310
ENGLISH
USER GUIDE
SENSE SK
29005181 -ENG

X
Keep this user guide!
In the event of any problems, please contact the retailer
where you purchased the equipment.
© This publication may not be reproduced, in part or in whole,
without the written permission of Tylö. Tylö reserves the right to
make changes in materials, construction and design.
TABLE OF CONTENTS
General information ....................................................... 1
Before use ...................................................................... 1
The first time you use the heater ...........................................1
Before each use .....................................................................2
Use ...................................................................................2
Sauna time with immediate start TS 16-3, TS 16-3B, TS 30-03
................................................................................................2
Sauna time with immediate start TS 30-012 .......................... 2
Setting a preselected time TS 16-3, TS 16-3B, TS 30-03
................................................................................................3
Setting temperature ................................................................3
Functions .............................................................................. 3
Maintenance ....................................................................4
Cleaning the fragrance holder and air humidifier ................... 4
Check the stone compartment ...............................................4
Troubleshooting ............................................................. 5
Troubleshooting the sauna heater ......................................... 5
Spare parts list ...............................................................6
RoHS (Restriction of Hazardous Substances) .............7

1
GENERAL INFORMATION
Congratulations on your new sauna heater! Follow this user guide
to get the most from your purchase.
Wet and dry saunas are forms of bathing which originate way
back in history. These hot sauna baths are best at temperatures
between 70-90°C.
BEFORE USE
The first time you use the heater
Fill the stone compartment
!
CAUTION! Always use dolerite stones (Tylö Sauna
Stones). “Ordinary” stones can damage the heater.
Do not use ceramic stones. Ceramic stones can
damage the heater. The heater guarantee does not
cover damage caused by ceramic stones.
Fill the stone compartment around the heating elements from the
bottom to the top, to approx. 50 mm above the front top edge.
Do not press the stones into place. Capacity: Approx. 20 kg of
stones.
Place the stones loosely to allow optimum air circulation. The tu-
bular heating elements must not be squeezed together or against
the side.
Sauna stones must:
• tolerate extreme heat and fluctuations caused by water being
poured on them.
• be cleaned before use.
• have an uneven surface, so that the water “clings” to the
stone surface and evaporates efficiently.
• be between 30-50 mm in size to allow air circulation in the
stone compartment. This will increase the life of the tubular
elements.
!
CAUTION! Never place stones on top of the side air
chambers. Covering the vents will obstruct air circu-
lation, the unit will overheat and the cut-out switch
will activate.
1
2

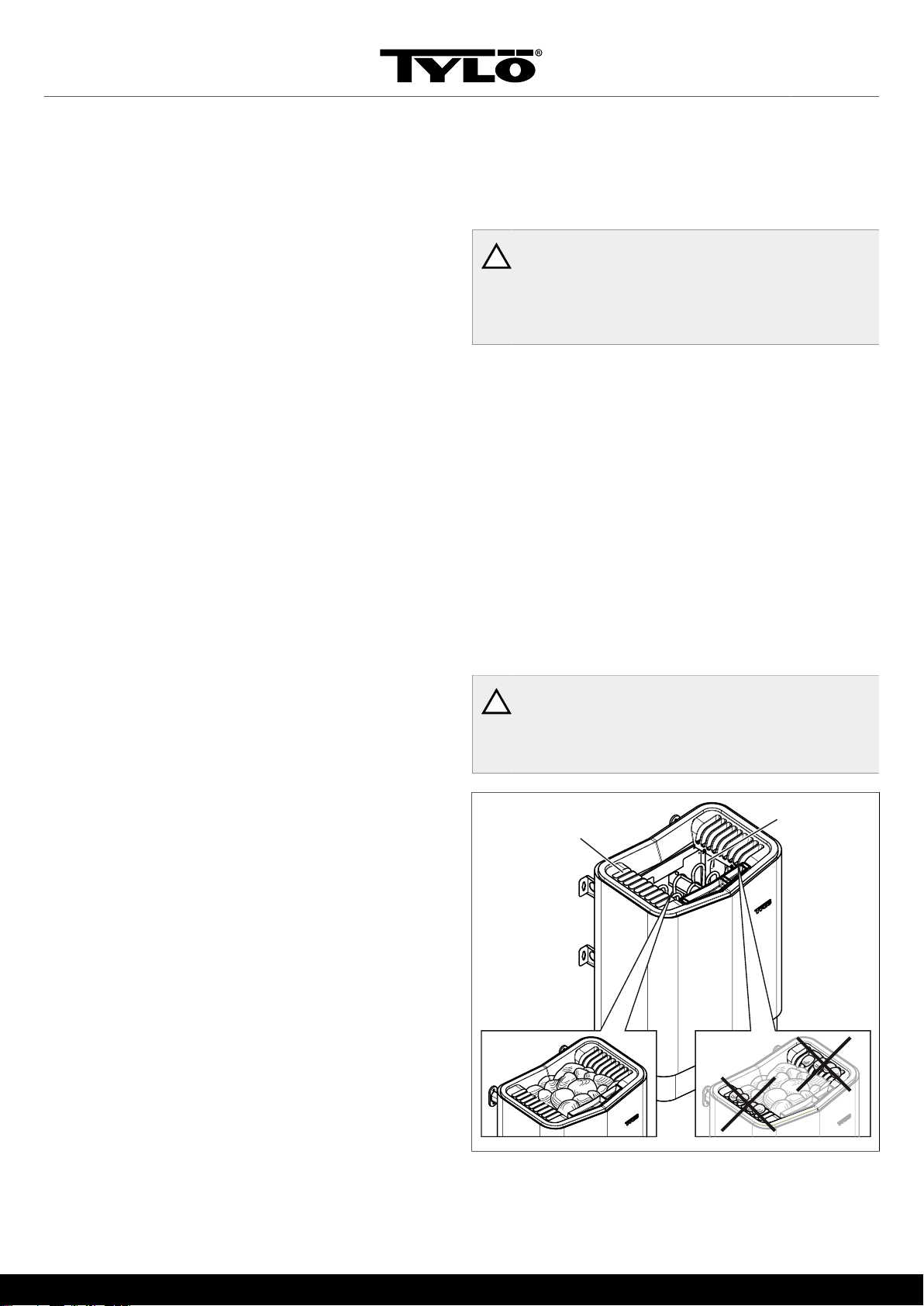

Figure 1: Filling the stone compartment
1. Stone compartment
2. Side chambers

2
Switch on the heater to remove any new paint odours
To remove “new paint odour” from the heater:
Heat to approx. 90°C for about one hour.
A little smoke may appear.
Before each use
Check the following
Check that:
• there are no foreign objects in the sauna cabin, on or in the
heater.
• the door and any windows to the sauna cabin are closed.
• that the sauna door opens outwards with a little pressure.
NB:
!
DANGER! Anyone with a mental or physical disabil-
ity or little experience of or knowledge of how to use
the equipment (e.g. children) must be instructed or
supervised by someone responsible for their safety.
!
DANGER! Do not touch the upper parts of the heat-
er - risk of burns! Tylö recommends that the heater
screen is always used.
!
DANGER! Never allow children to play near the
heater!
!
DANGER! Saunas are not recommended for people
in poor health. Please consult a doctor.
!
DANGER! Fragrant essences and similar products
can ignite if poured directly onto the stones.
!
DANGER! Covering the heater can cause fire.
NOTE! Do not use the sauna cabin for any purpose
other than taking saunas.
USE
For using a heater controlled with an electronic control panel
(CC10, CC50, CC300, EC 50, h1) and RB30, see instructions for
the control panel. For using a heater controlled with TS 16 and
TS 30, see the instructions below.
Sauna time with immediate start TS 16-3, TS
16-3B, TS 30-03
The red digits represent sauna time in hours.
For setting sauna time with immediate start, turn past the red di-
gits and then back to the desired sauna time see: Figure 2, Page
2 and Figure 3, Page 2.
Figure 2: Turn past the red digits.
Figure 3: Turn back to the desired sauna time.
The timer will automatically turn off the heater when it reaches 0.
Sauna time with immediate start TS 30-012
The digits represent sauna time in hours.
For setting sauna time with immediate start, turn to the desired
sauna time.

3

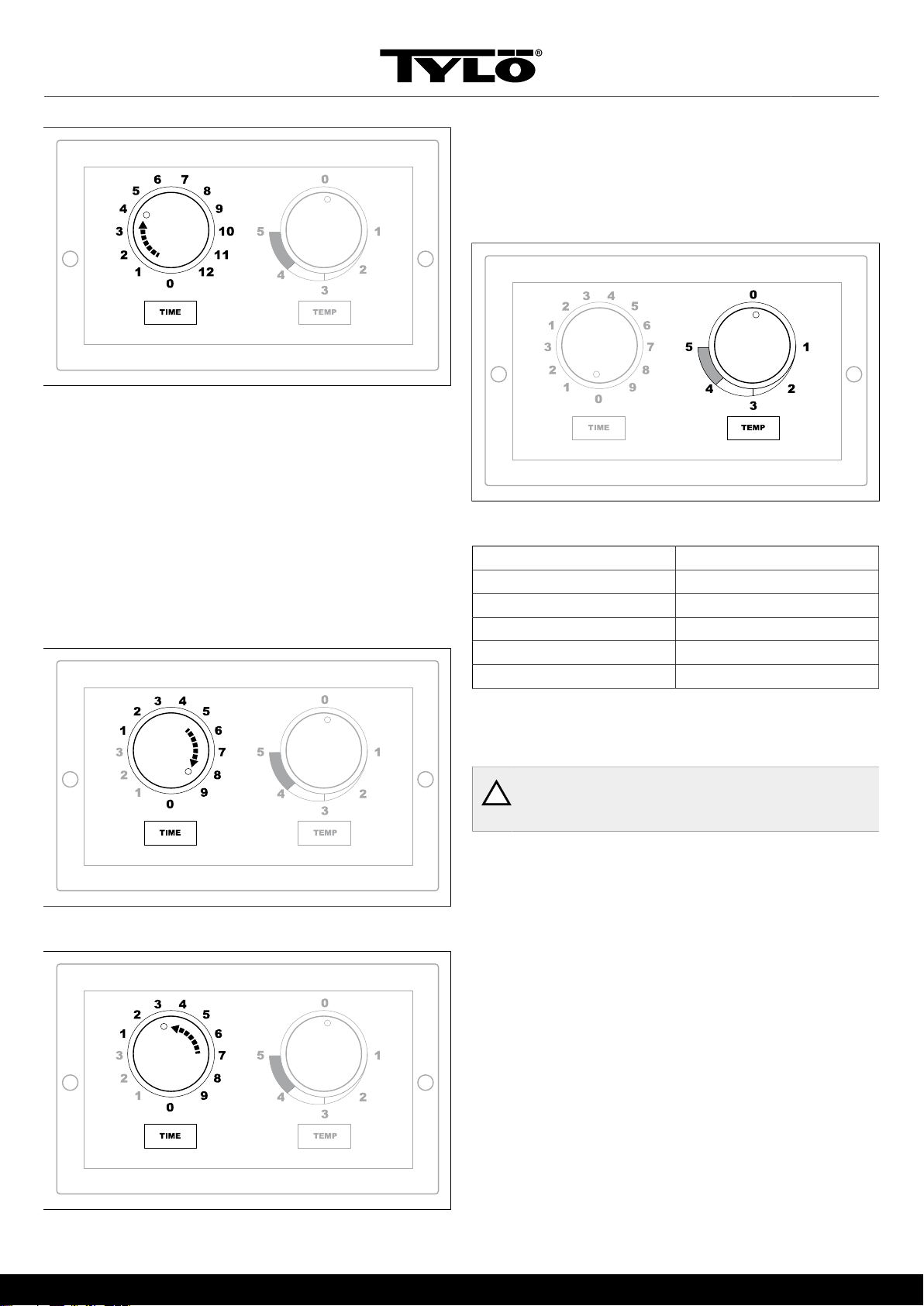

Figure 4: Turn to the desired sauna time.
The timer will automatically turn off the heater when it reaches 0.
Setting a preselected time TS 16-3, TS 16-3B, TS
30-03
The black digits represent time in hours before the heater turns
on automatically.
When turned on at a preselected time, the heater is on for three
hours and then turns off again.
To set the preselected time, turn to mark 9, and then turn back to
the desired preselected time.
Figure 5: Turn to mark 9.
Figure 6: Turn back to the desired preselected time.
The timer will automatically turn off the heater when it reaches 0.
Setting temperature
The digits represent a rising heat scale. Find the sauna temperat-
ure which suits you best (usually 70-80°C).
Figure 7: Setting temperature.
TEMP Is equal to ca: x °C
1 50
2 65
3 80
4 95
5 110
Functions
Fragrance holder
!
DANGER! Fragrant essences etc. may ignite if
poured directly onto the stones.
To create a pleasant fragrance in the sauna, pour a few drops of
Tylö Sauna Fragrance into the water in the fragrance holder.
You can also mix a few drops of the sauna fragrance with water in
a sauna bucket and pour the water on fully heated stones. Use a
sauna ladle for pouring water on the hot stones.
Tylö Sauna Fragrance comes in six fragrances:
• eucalyptus,
• mint,
• menthol,
• pine,
• lemon
• and birch.

4
1
2
Figure 8: Other functions
1. Fragrance holder
2. Air humidifier
Air humidifier
!
DANGER! Do not pour water into the fragrance
holder once it has been heated up, as this can cause
boiling water to splash on the sauna occupants. Do
not stand or sit in front of the heater while water is
being poured into the fragrance holder, as hot water
can spray out suddenly.
To maintain a pleasant basic humidity in the sauna, fill the built-
in air humidifier (see Figure 8, Page 4) with water before
switching on the sauna.
TIP! Pour a few drops of diluted sauna fragrance into
the built-in air humidifier.
MAINTENANCE
Cleaning the fragrance holder and air humidifier
Clean the fragrance holder and air humidifier as required.
To clean the fragrance holder and air humidifier:
Remove the fragrance holder/air humidifier and rinse them under
running water.
Figure 9: Cleaning the fragrance holder and air humidifier
Check the stone compartment
Check the stone compartment once annually.
How to check the stone compartment:
1. Pull off the panel holding the tubular elements in place (se
Figure 10, Page 4).
Figure 10: Remove the panel holding the tubular elements in
place

5
2. Tilt the tubular elements to help remove the stones see Fig-
ure 11, Page 5.

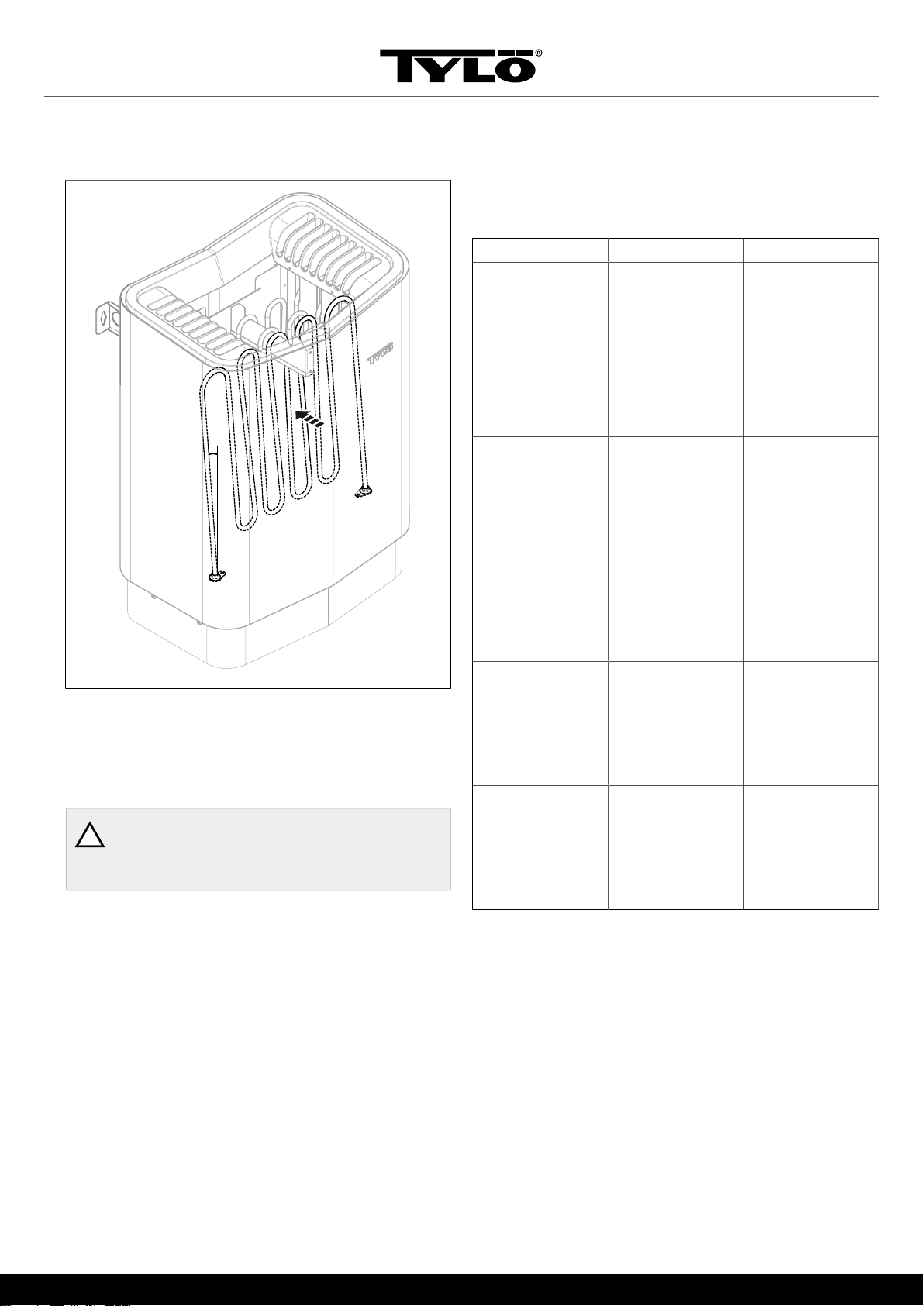

Figure 11: Angle the tubular elements
3. Remove all the stones from the compartment.
4. Remove any small stones, gravel and limescale from the com-
partment.
5. Replace the panel that holds the tubular elements in place.
6.
!
WARNING! The panel securing the tubular ele-
ments must be in place before putting the stones
in.
Put whole, undamaged stones back. Replace damaged
stones with new ones as required (see The section called Fill
the stone compartment, Page 1).
TROUBLESHOOTING
Troubleshooting the sauna heater
Table 2: Troubleshooting the sauna heater
Symptom Possible cause Remedy
Heater is not work-
ing and you are us-
ing a heater with
an RB box and an
electronic control
panel.
RB box and/or
control panel is
switched off.
Switch on the RB
box switch and turn
the control panel
ON. The set sauna
temperature must
be higher than the
actual ambient tem-
perature in order for
the heater to activ-
ate.
Heater is not work-
ing and you are us-
ing control panel
type TS 16 or TS
30.
Timer/thermostat is
set to 0.
Turn up the tem-
perature and check
that the timer is set
to sauna time, see
The section called
Sauna time with
immediate start TS
16-3, TS 16-3B, TS
30-03, Page 2 and
The section called
Sauna time with
immediate start TS
30-012, Page 2.
Heater is not work-
ing.
Internal temperat-
ure cut-out activ-
ated. For more de-
tails, see The sec-
tion called Temper-
ature cutfunction,
Page 5.
Check and remedy
the cause of tem-
perature cut-out ac-
tivation.
The fuses/earth
fault breaker in the
distribution board
trip as soon as the
heater is turned on
or during operation.
The heater has re-
mained inactive for
a long time, causing
an insulation fault
in the tubular ele-
ments.
Switch off the heat-
er and do not use
it. Contact an elec-
trician to check the
fault, or contact the
dealer during the
guarantee period.
Temperature cutfunction
The temperature cut-out has the purpose of protecting the com-
ponents, tubular elements and woodwork in the sauna from over-
heating. If the temperature cut-out is activated, the electricity sup-
ply to the from the temperature cut-out to the tubular elements will
be cut off. When the temperature in the sauna cools down, it can
be reset. The cause of the overheating must be established be-
fore resetting the temperature cut-out. To reset it, press the red
button under the heater (see Figure 12, Page 6).

6

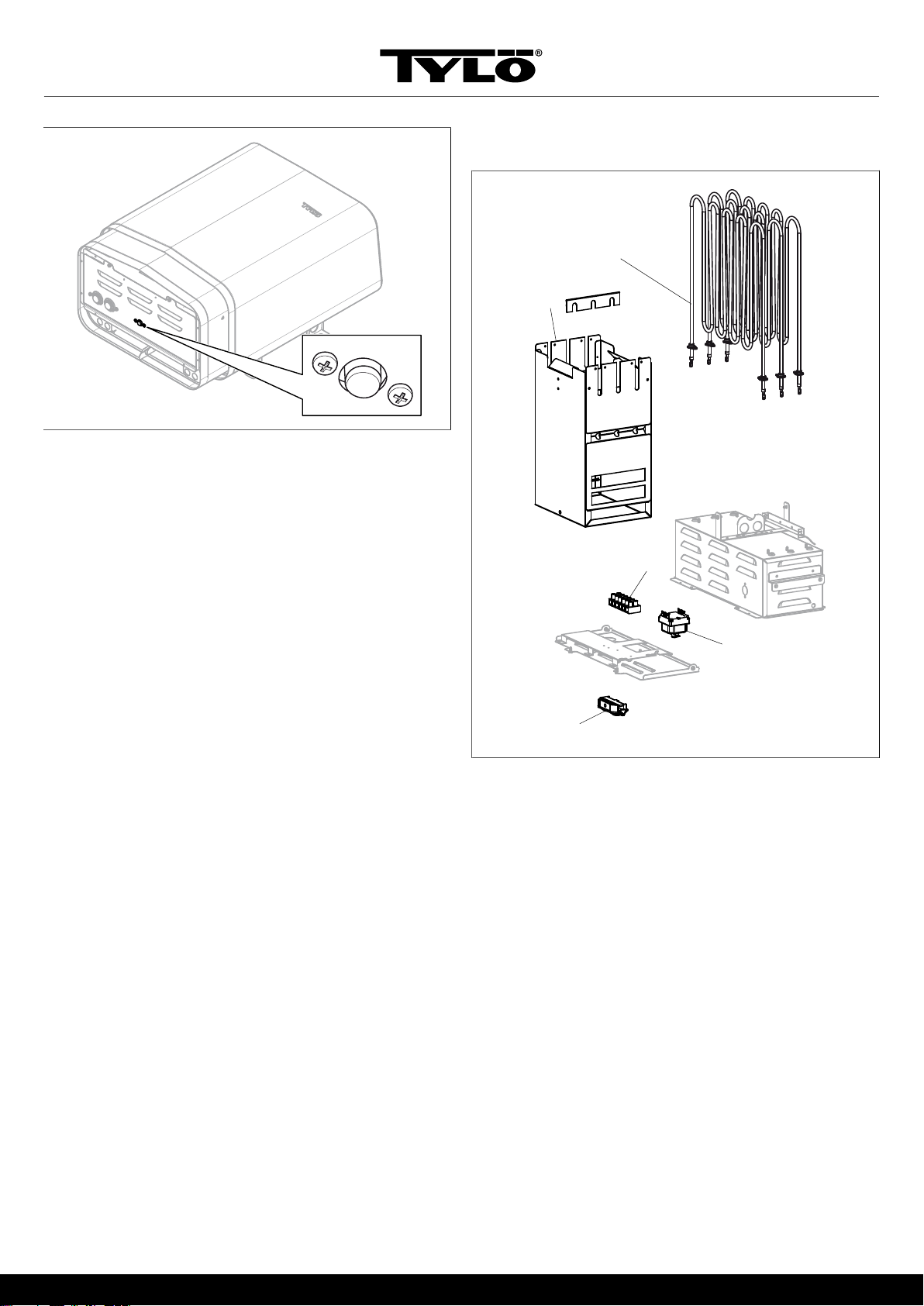

Figure 12: Resetting the temperature cut-out
SPARE PARTS LIST
1
2
4
3
5
Figure 13: Spare parts
1. 9600 0177 / 8 kW, 9600 0178 / 6 kW Tubular element
2. 9600 0728 Stone compartment
3. 9600 0723 Terminal block
4. 9600 0006 Temperature cut-out
5. 9600 0554 Strain relief connector

7
ROHS (RESTRICTION OF HAZARDOUS
SUBSTANCES)
Instructions for environmental protection:
Do not dispose of this product with the domestic refuse when no
longer in use. Take it to a recycling station for electrical and elec-
tronic equipment instead.
For further information, see the symbol on the product, manual or
packaging.
Figure 14: Symbol
The different materials can be recycled as specified by their la-
belling. You can help protect the environment by recycling or re-
using the spent appliances or the materials in them. Take the
product to a recycling centre without the sauna stones or the
soapstone jacket (if fitted).
Contact your local authorities for details of your nearest recycling
centre.

1310
SVENSKA
BRUKSANVISNING
SENSE SK
29005181-SVE

X
Denna bruksanvisning bör sparas!
Vid eventuella problem, kontakta inköpsstället.
© Eftertryck, helt eller delvis, är förbjudet utan Tylös skriftliga
tillstånd. Rätt till ändringar i material, konstruktion och design
förbehålls.
INNEHÅLL
Allmän information ........................................................ 1
Före användning ............................................................ 1
Första gången du använder aggregatet .................................1
Före varje användning ........................................................... 2
Användning .....................................................................2
Badtid med omedelbar start TS 16-3, TS 16-3B, TS 30-03
................................................................................................2
Badtid med omedelbar start TS 30-012 .................................2
Inställning av förvalstid TS 16-3, TS 16-3B, TS 30-03 ........... 3
Inställning av temperatur ........................................................3
Funktioner .............................................................................. 3
Underhåll .........................................................................4
Rengöring av doftbehållaren och luftfuktaren ........................ 4
Kontrollera stenmagasinet ..................................................... 4
Felsökning ...................................................................... 5
Felsökning bastuaggregatet ...................................................5
Reservdelslista ............................................................... 6
RoHS (Restriction of Hazardous Substances) .............7

1
ALLMÄN INFORMATION
Grattis till ditt nya bastuaggregat! Följ denna bruksanvisning noga
för att få ut mesta möjliga av din produkt.
Torrbastu och våtbastu är badformer som har sitt ursprung långt
tillbaka i historien. Dessa heta bastubad njuts bäst i temperaturer
mellan 70-90°C.
FÖRE ANVÄNDNING
Första gången du använder aggregatet
Fyll stenmagasinet
!
OBS! Använd endast sten av typ diabas (Tylö Ba-
stusten)! ”Vanlig” sten kan skada aggregatet.
Keramiska stenar får inte användas! Keramiska ste-
nar kan skada aggregatet. Aggregatets garanti gäller
inte vid skador som orsakats av keramiska stenar.
Fyll stenmagasinet runt elementen från botten till topp, ca 50 mm
över aggregatets främre ovankant, utan att pressa stenarna på
plats. Åtgång: ca 20 kg sten.
Stenarna ska placeras glest så att luftcirkulationen i stenutrymmet
blir så bra som möjligt. Rörelementen får inte kilas ihop och inte
heller kilas fast mot stommen.
Bastustenarna ska:
• tåla hög värme och de värmeväxlingar som uppstår vid bad-
kastning.
• rengöras före användning.
• ha en ojämn yta så att vattnet ”fastnar” på stenarnas yta och
förångas mer effektivt.
• vara 30–50 mm stora så att luften kan cirkulera i stenutrym-
met. På detta sätt förlängs livslängden på rörelementen.
!
OBS! Placera aldrig stenar ovanpå sidoluftskamrar-
na. Övertäckning på detta sätt hindrar luftcirkulatio-
nen, aggregatet blir överhettat och temperaturskyd-
det utlöser.
1
2
Fig 1: Påfyllning av stenmagasinet
1. Stenmagasinet
2. Sidokamrar

2
Kör aggregategatet för att ta bort nylukt
För att ta bort ”nylukten” från bastuaggregatet:
Värm upp bastun till ca. 90°C i ca. en timme.
Lätt rökutveckling kan förekomma.
Före varje användning
Kontrollera följande
Kontrollera att:
• inga olämpliga föremål finns i basturummet, på eller i bastuag-
gregatet.
• dörr och eventuellt fönster till basturum är stängt.
• bastudörren kan öppnas utåt med ett lätt tryck.
Observera
!
FARA! Personer med nedsatt fysisk eller psykisk
prestationsförmåga, handikapp, eller liten erfarenhet
av eller kunskap om utrustningens användning (t.ex.
barn), får endast använda utrustningen under upp-
sikt av eller enligt instruktioner från den person som
ansvarar för deras säkerhet!
!
FARA! Beröring av aggregatets ovandel ger bränn-
skador. Tylö rekommenderar att aggregatskydd all-
tid används.
!
FARA! Se till att barn inte leker nära aggregatet!
!
FARA! Bastubad kan vara påfrestande för personer
med svag hälsa. Rådgör med läkare.
!
FARA! Doftessenser etc kan innebära risk för an-
tändning om de hälls outspädda på stenmagasinet.
!
FARA! Övertäckning av bastuaggregatet medför
brandfara.
NOTERA! Basturummet skall endast användas för ba-
stubad!
ANVÄNDNING
För att använda ett aggregat som styrs med elektronisk manö-
verpanel (CC10, CC50, CC300, EC 50, h1) och RB30, se anvis-
ning som medföljer manöverpanelen. För att använda ett aggre-
gat som styrs med TS 16 och TS 30 se anvisning nedan.
Badtid med omedelbar start TS 16-3, TS 16-3B, TS
30-03
De röda siffrorna anger badtiden i timmar.
För att ställa in badtid med omedelbar start vrid förbi de röda siff-
rorna och sedan tillbaka till önskad badtid se: Fig 2, sidan 2
och Fig 3, sidan 2.
Fig 2: Vrid förbi de röda siffrorna.
Fig 3: Vrid tillbaka till önskad badtid.
Timern stänger automatiskt av aggregatet vid 0.
Badtid med omedelbar start TS 30-012
Siffrorna anger badtiden in timmar.
För att ställa in badtid med omedelbar start vrid till önskad badtid.

3
Fig 4: Vrid till önskad badtid.
Timern stänger automatiskt av aggregatet vid 0.
Inställning av förvalstid TS 16-3, TS 16-3B, TS
30-03
De svarta siffrorna anger tid i timmar innan aggregatet automa-
tiskt startar.
Vid start med förvalstid går aggregatet i tre timmar och stänger
sedan av.
För att ställa in förvalstid, vrid till markering 9, sedan tillbaka till
önskad förvalstid.
Fig 5: Vrid till markering 9.
Fig 6: Vrid tillbaka till önskad förvalstid.
Timern stänger automatiskt av aggregatet vid 0.
Inställning av temperatur
Siffrorna anger en stigande värmeskala. Pröva dig fram till den
badtemperatur som passar dig bäst (i regel 70-80°C).
Fig 7: Inställning av temperatur.
TEMP Motsvarar ca: x °C
1 50
2 65
3 80
4 95
5 110
Funktioner
Doftbehållaren
!
FARA! Doftessenser etc. kan innebära risk för an-
tändning om de hälls outspädda på stenmagasinet!
För att erhålla väldoft i bastun med Tylö Bastudoft stänk några
droppar Tylö Bastudoft i doftbehållarens vatten.
Du kan även stänka några droppar bastudoft i en bastustäva fylld
med vatten som sedan badkastas på tillräckligt varma stenar. An-
vänd en bastuskopa vid badkastning på de heta stenarna.
Tylö Bastudoft finns i sex varianter:
• eukalyptus,
• mint,
• menthol,
• tallbar,
• citron,
• samt björkdoft.

4
1
2
Fig 8: Ytterligare funktioner
1. Doftbehållare
2. Luftfuktare
Luftfuktaren
!
FARA! Om man häller vatten i luftfuktaren efter att
den är upphettad finns det en stor risk att kokande
vatten skvätter ut mot de badande. Det är inte lämp-
ligt att stå framför eller sitta på laven framför aggre-
gat om vatten hälls luftfuktaren, då hett vatten kan
skvätta ut ganska kraftfullt.
För att erhålla en behaglig grundfuktighet i bastun fyll den inbygg-
da luftfuktaren (se Fig 8, sidan 4) med vatten innan bastun
kopplas på.
TIPS! Droppa gärna några droppar bastudoft tillsam-
mans med vattnet i den inbyggda luftfuktaren!
UNDERHÅLL
Rengöring av doftbehållaren och luftfuktaren
Rengör vid behov doftbehållaren och luftfuktaren
För att rengöra doftbehållaren och luftfuktaren:
Lyft av doftbehållaren/luftfuktaren och skölj den under rinnande
vatten.
Fig 9: Rengöring av doftbehållaren och luftfuktaren
Kontrollera stenmagasinet
Kontrollera stenmagasinet en gång per år.
För att kontrollera stenmagasinet:
1. Drag loss plåten som håller rörelementen på plats (se Fig 10,
sidan 4).
Fig 10: Lyft bort plåten som håller rörelementen på plats

5
2. Vinkla rörelementen för att få upp stenen lättare se Fig 11, si-
dan 5.
Fig 11: Vinkla rörelementen
3. Tag bort all sten ur magasinet.
4. Rengör magasinet från småsten, grus och kalk.
5. Sätt tillbaka plåten som håller rörelementen.
6.
!
VARNING! Plåten som håller rörelementen ska
sitta på plats när stenen läggs i.
Lägg tillbaka hel, felfri sten och ersätt vid behov med ny sten
(se Avsnittet Fyll stenmagasinet, sidan 1).
FELSÖKNING
Felsökning bastuaggregatet
Tabell 2: Felsökning bastuaggregat
Symptom Möjlig orsak Åtgärd
Aggregatet funge-
rar ej och du använ-
der aggregatet med
RB-box och elektro-
nisk manöverpanel.
RB-boxen och/eller
manöverpanelen är
avslagen.
Slå på strömbry-
taren på RB-box-
en och sätt manö-
verpanelen på ON.
Satt badtemperatur
måste vara högre
än verklig tempera-
tur för att aggrega-
tet ska starta.
Aggregatet fungerar
ej och du använder
manöverpanel typ
TS 16 eller TS 30.
Timer/termostat står
på 0.
Vrid upp temperatu-
ren och se till att ti-
mern står på badtid,
se Avsnittet Bad-
tid med omedelbar
start TS 16-3, TS
16-3B, TS 30-03,
sidan 2 och Avsnit-
tet Badtid med
omedelbar start
TS 30-012, sidan 2.
Aggregatet fungerar
ej.
Det interna tempe-
raturskyddet har ut-
löst. För mer infor-
mation se Avsnittet
Temperaturskyd-
det, sidan 5.
Kontrollera och åt-
gärda orsaker till att
temperaturskyddet
utlöst.
Säkringar/jordfels-
brytare i elcentralen
utlöser så fort ag-
gregatet slås på, el-
ler under drift.
Aggregatet har ej
använts under en
längre tid så att rö-
relementen har fått
isolationsfel.
Stäng av aggrega-
tet och använd det
ej. Kontakta fack-
man för undersök-
ning, alternativt
vänd dig till återför-
säljaren inom ga-
rantitid.
Temperaturskyddet
Temperaturskyddet är till för att skydda komponenter, rörelement
och trävirke i bastun från överhettning. Om temperaturskyddet ut-
löst så bryts spänningen från temperaturskyddet ut till rörelemen-
ten. När temperaturen i bastun gått ned kan detta återställas. In-
nan detta görs skall orsaken till överhettning klarläggas. Återställ-
ningen görs genom att man trycker på den röda knappen under
aggregatet (se Fig 12, sidan 6).

6
Fig 12: Återställning av temperaturskyddet
RESERVDELSLISTA
1
2
4
3
5
Fig 13: Reservdelar
1. 9600 0177 / 8 kW, 9600 0178 / 6 kW Rörelement
2. 9600 0728 Stenmagasin
3. 9600 0723 Kopplingsplint
4. 9600 0006 Temperaturskydd
5. 9600 0554 Dragavlastning

7
ROHS (RESTRICTION OF HAZARDOUS
SUBSTANCES)
Anvisningar för miljöskydd:
Denna produkt får inte kastas med vanliga hushållssopor när den
inte längre används. Istället ska den levereras till en återvinnings-
plats för elektriska och elektroniska apparater.
Symbolen på produkten, handboken eller förpackningen refererar
till detta.
Fig 14: Symbolen
De olika materialen kan återvinnas enligt märkningen på dem.
Genom att återanvända, nyttja materialen eller på annat sätt åter-
använda utsliten utrustning, bidrar du till att skydda vår miljö. Pro-
dukten returneras till återvinningscentralen utan bastusten och
eventuell täljstensmantel.
Vänligen kontakta de kommunala myndigheterna för att ta reda
på var du hittar närmaste återvinningsplats.
